Лекция 1.7.СПО

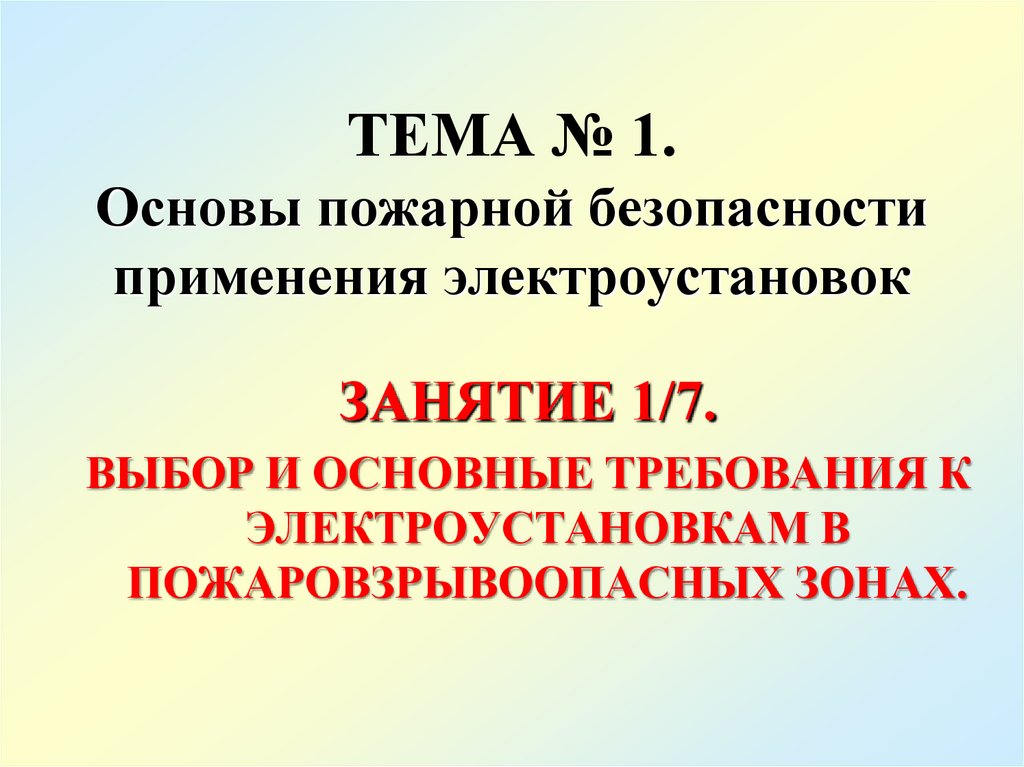

1. ТЕМА № 1. Основы пожарной безопасности применения электроустановок

ЗАНЯТИЕ 1/7.
ВЫБОР И ОСНОВНЫЕ ТРЕБОВАНИЯ К
ЭЛЕКТРОУСТАНОВКАМ В
ПОЖАРОВЗРЫВООПАСНЫХ ЗОНАХ.

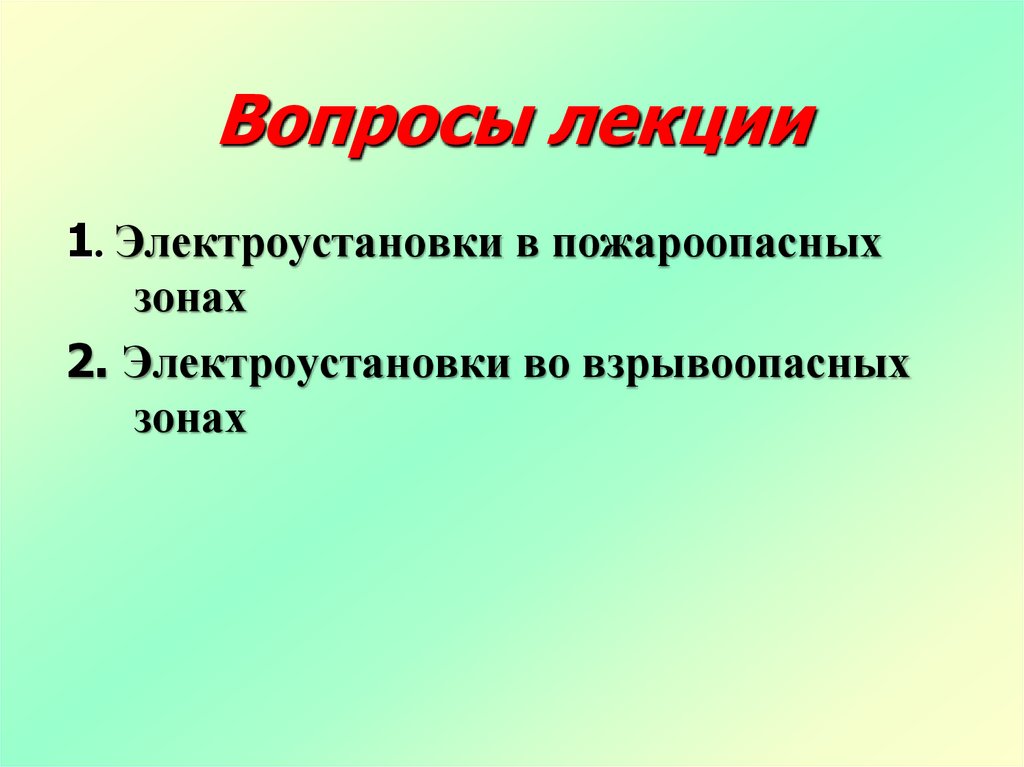

2. Вопросы лекции

1. Электроустановки в пожароопасных
зонах
2. Электроустановки во взрывоопасных
зонах

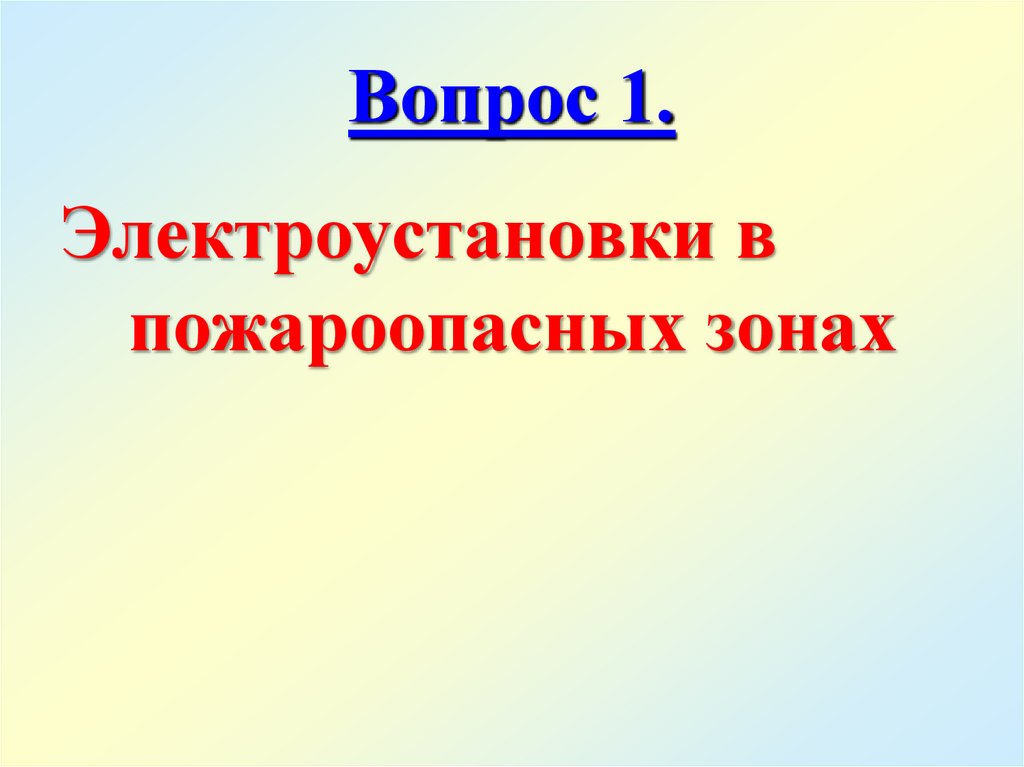

3. Вопрос 1.

Электроустановки в
пожароопасных зонах

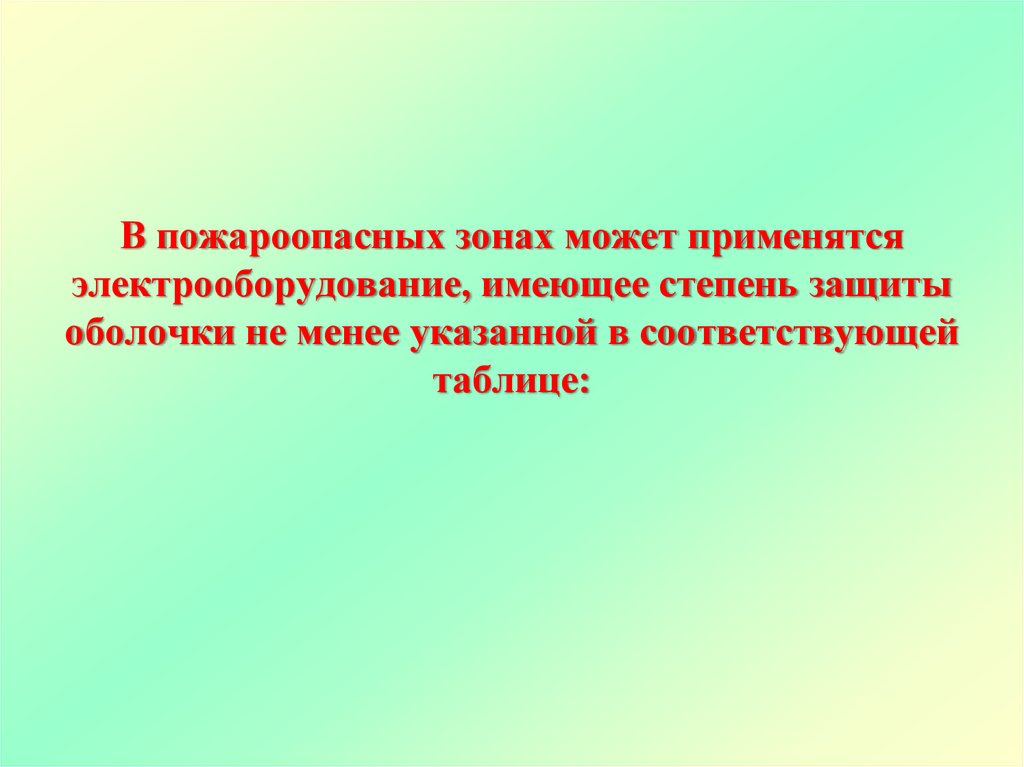

4. В пожароопасных зонах может применятся электрооборудование, имеющее степень защиты оболочки не менее указанной в

соответствующей
таблице:

5.

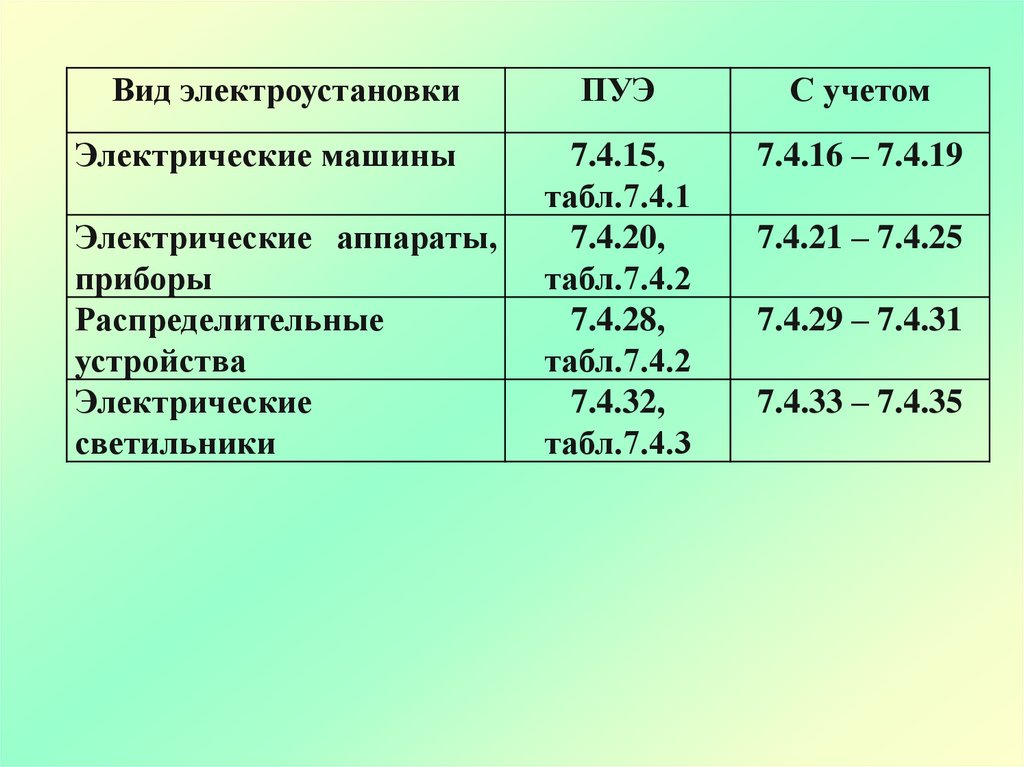

Вид электроустановки
ПУЭ
С учетом
Электрические машины
7.4.15,
табл.7.4.1
7.4.20,
табл.7.4.2
7.4.28,
табл.7.4.2
7.4.32,
табл.7.4.3
7.4.16 – 7.4.19
Электрические аппараты,
приборы
Распределительные
устройства
Электрические
светильники
7.4.21 – 7.4.25
7.4.29 – 7.4.31
7.4.33 – 7.4.35

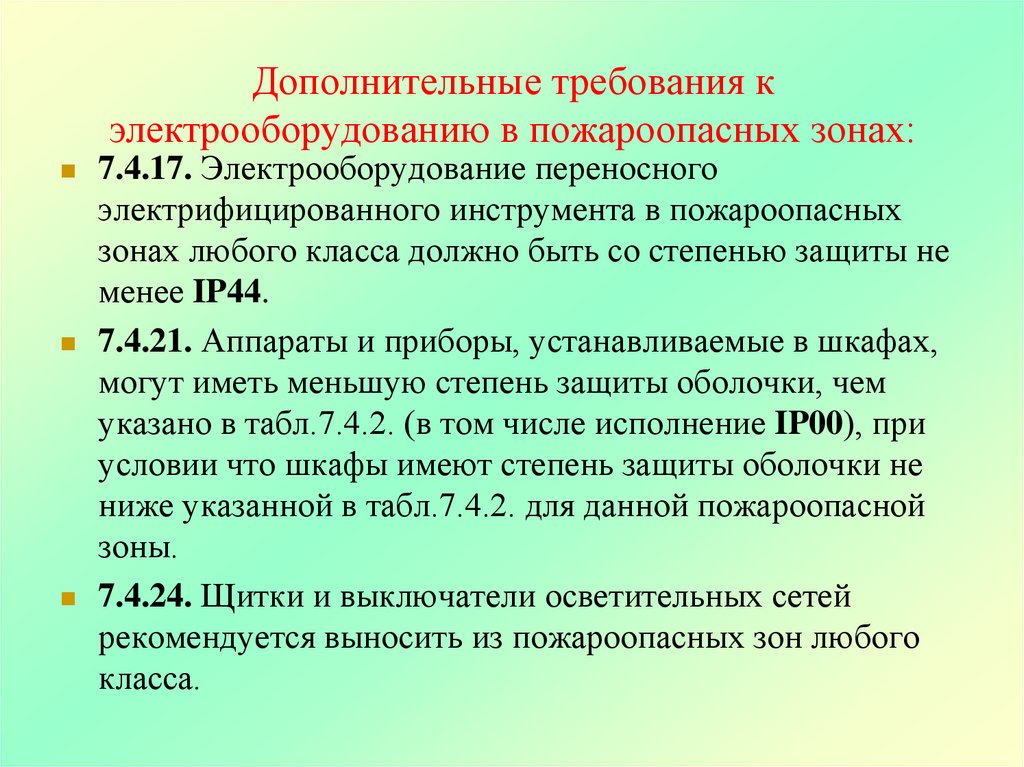

6. Дополнительные требования к электрооборудованию в пожароопасных зонах:

7.4.17. Электрооборудование переносного
электрифицированного инструмента в пожароопасных
зонах любого класса должно быть со степенью защиты не
менее IP44.
7.4.21. Аппараты и приборы, устанавливаемые в шкафах,
могут иметь меньшую степень защиты оболочки, чем
указано в табл.7.4.2. (в том числе исполнение IP00), при
условии что шкафы имеют степень защиты оболочки не
ниже указанной в табл.7.4.2. для данной пожароопасной
зоны.
7.4.24. Щитки и выключатели осветительных сетей
рекомендуется выносить из пожароопасных зон любого
класса.

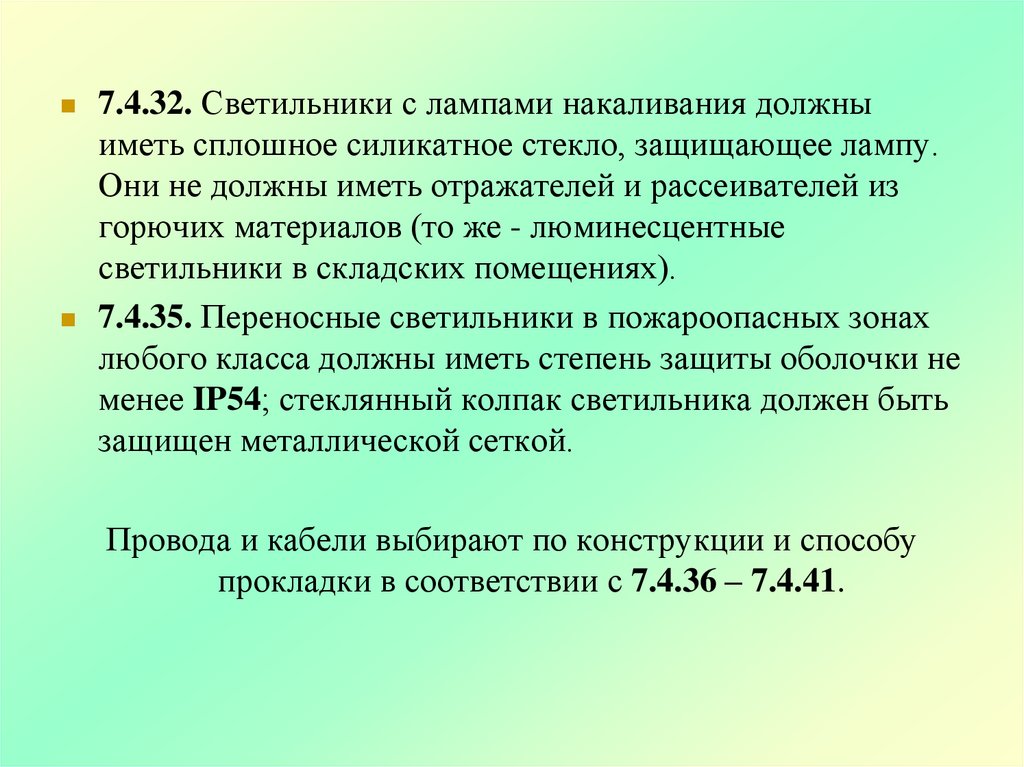

7.

7.4.32. Светильники с лампами накаливания должны
иметь сплошное силикатное стекло, защищающее лампу.
Они не должны иметь отражателей и рассеивателей из
горючих материалов (то же - люминесцентные
светильники в складских помещениях).
7.4.35. Переносные светильники в пожароопасных зонах
любого класса должны иметь степень защиты оболочки не
менее IP54; стеклянный колпак светильника должен быть
защищен металлической сеткой.
Провода и кабели выбирают по конструкции и способу
прокладки в соответствии с 7.4.36 – 7.4.41.

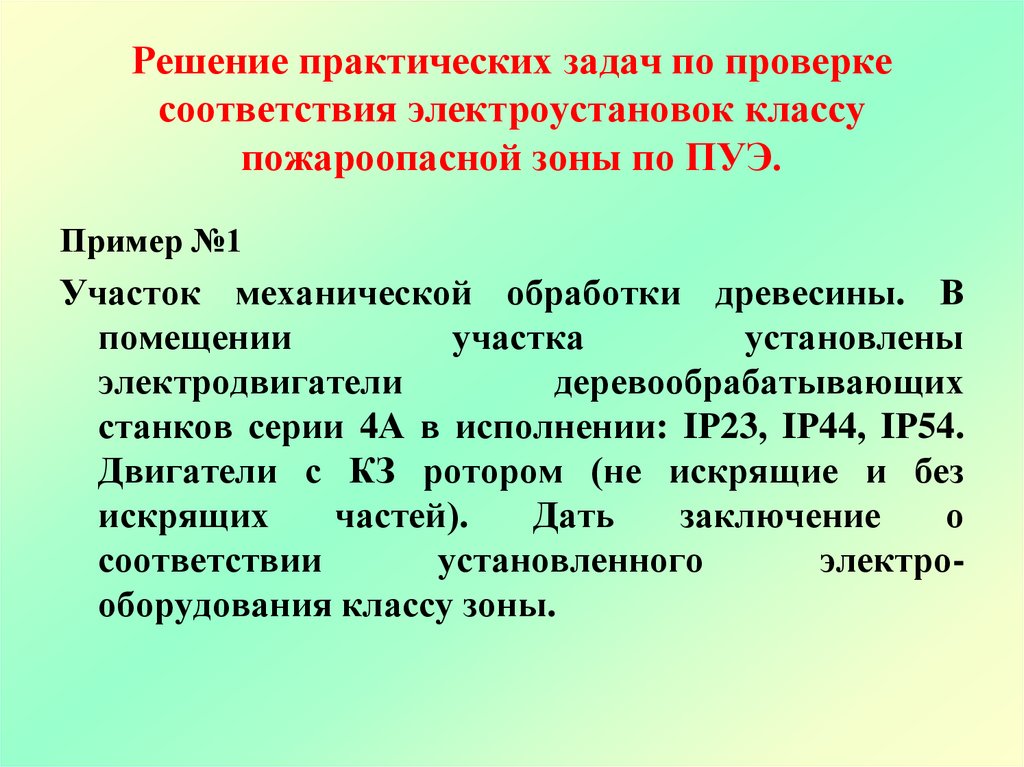

8. Решение практических задач по проверке соответствия электроустановок классу пожароопасной зоны по ПУЭ.

Пример №1
Участок механической обработки древесины. В
помещении
участка
установлены
электродвигатели
деревообрабатывающих
станков серии 4А в исполнении: IР23, IР44, IР54.
Двигатели с КЗ ротором (не искрящие и без
искрящих
частей).
Дать
заключение
о
соответствии
установленного
электрооборудования классу зоны.

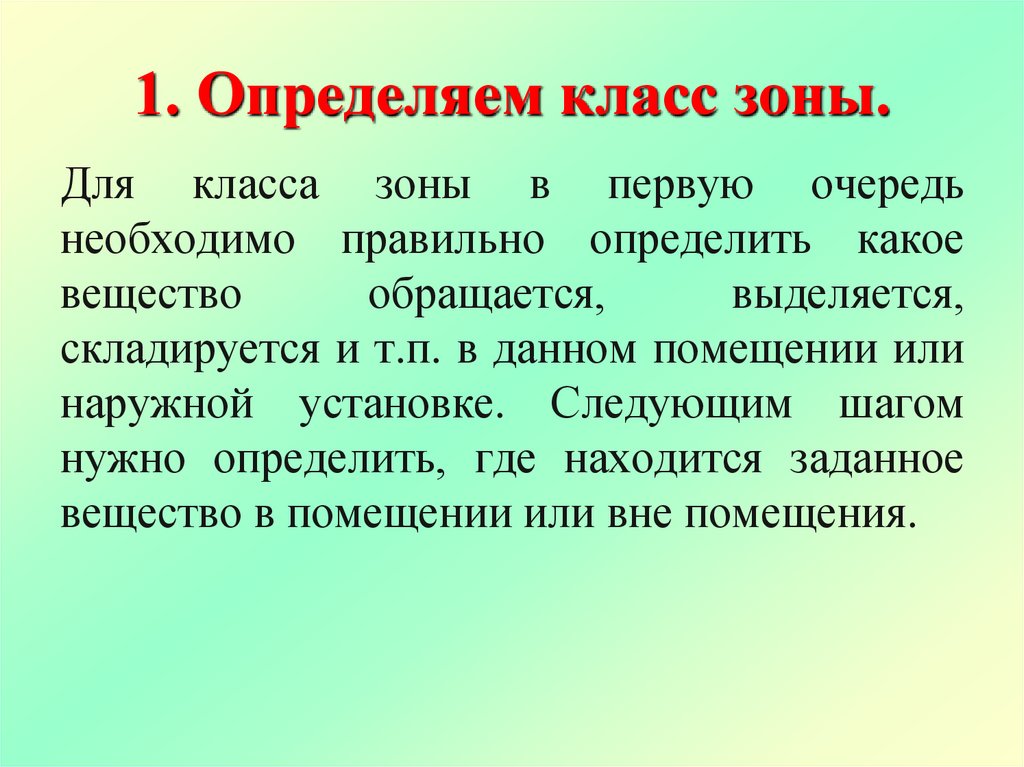

9. 1. Определяем класс зоны.

Для класса зоны в первую очередь
необходимо правильно определить какое
вещество
обращается,
выделяется,
складируется и т.п. в данном помещении или
наружной установке. Следующим шагом
нужно определить, где находится заданное
вещество в помещении или вне помещения.

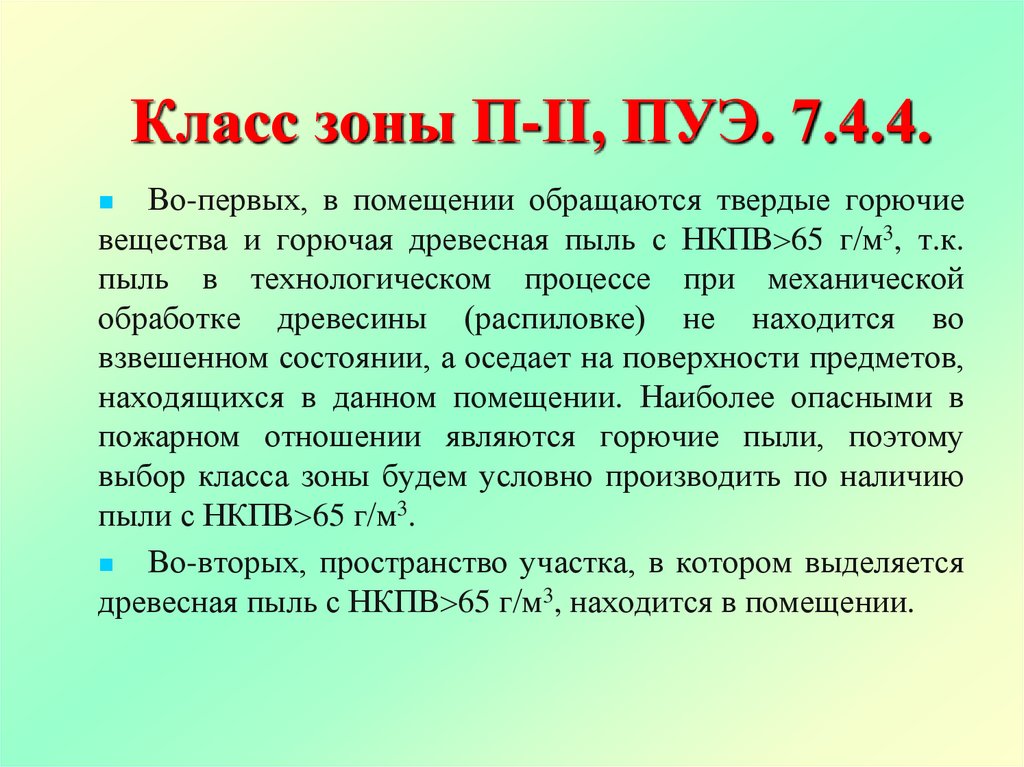

10. Класс зоны П-II, ПУЭ. 7.4.4.

Во-первых, в помещении обращаются твердые горючие
вещества и горючая древесная пыль с НКПВ 65 г/м3, т.к.
пыль в технологическом процессе при механической
обработке древесины (распиловке) не находится во
взвешенном состоянии, а оседает на поверхности предметов,
находящихся в данном помещении. Наиболее опасными в
пожарном отношении являются горючие пыли, поэтому
выбор класса зоны будем условно производить по наличию
пыли с НКПВ 65 г/м3.
Во-вторых, пространство участка, в котором выделяется
древесная пыль с НКПВ 65 г/м3, находится в помещении.

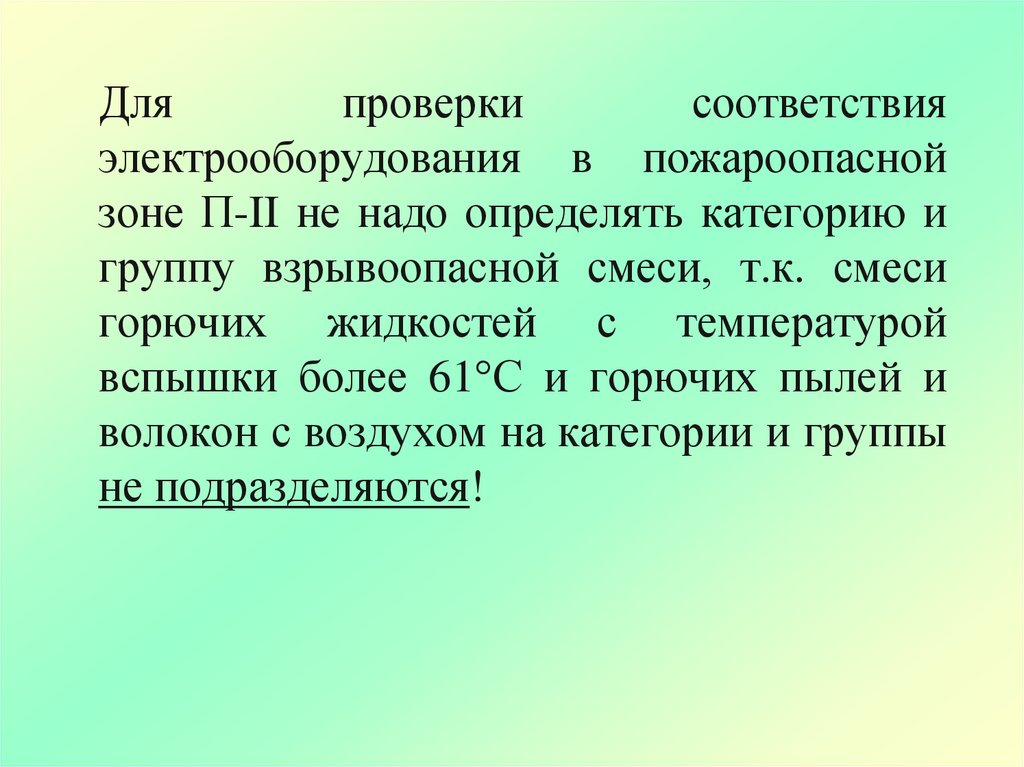

11.

Для
проверки
соответствия
электрооборудования в пожароопасной
зоне П-II не надо определять категорию и
группу взрывоопасной смеси, т.к. смеси
горючих жидкостей с температурой
вспышки более 61 С и горючих пылей и
волокон с воздухом на категории и группы
не подразделяются!

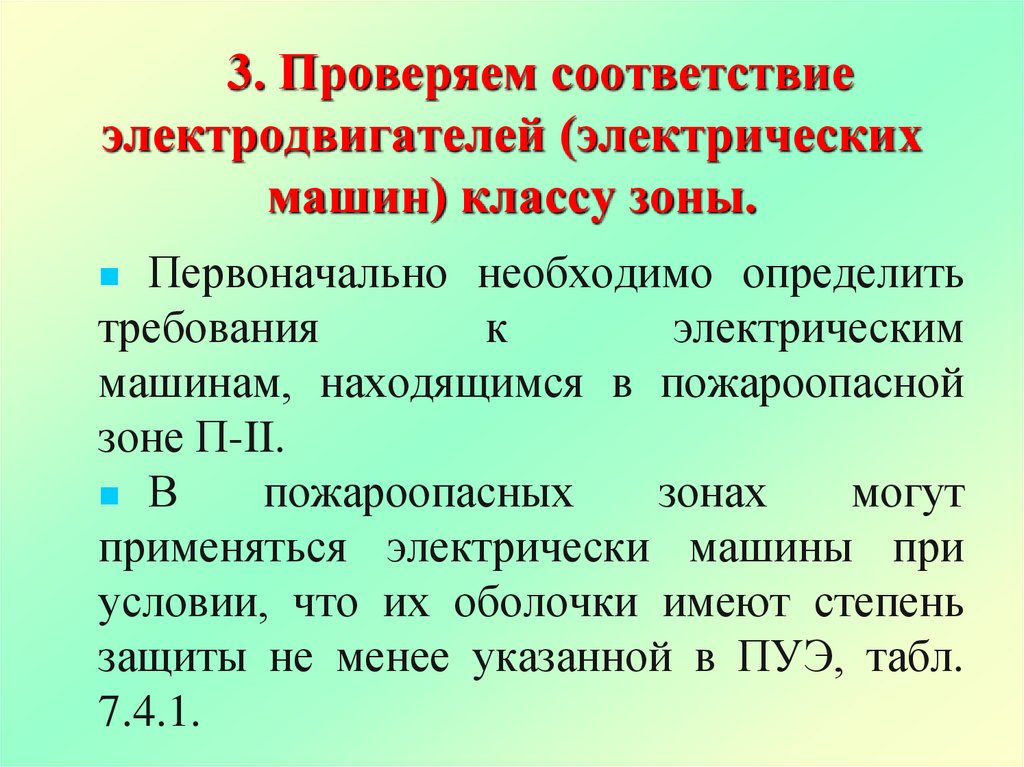

12. 3. Проверяем соответствие электродвигателей (электрических машин) классу зоны.

Первоначально необходимо определить
требования
к
электрическим
машинам, находящимся в пожароопасной
зоне П-II.
В
пожароопасных
зонах
могут
применяться электрически машины при
условии, что их оболочки имеют степень
защиты не менее указанной в ПУЭ, табл.
7.4.1.

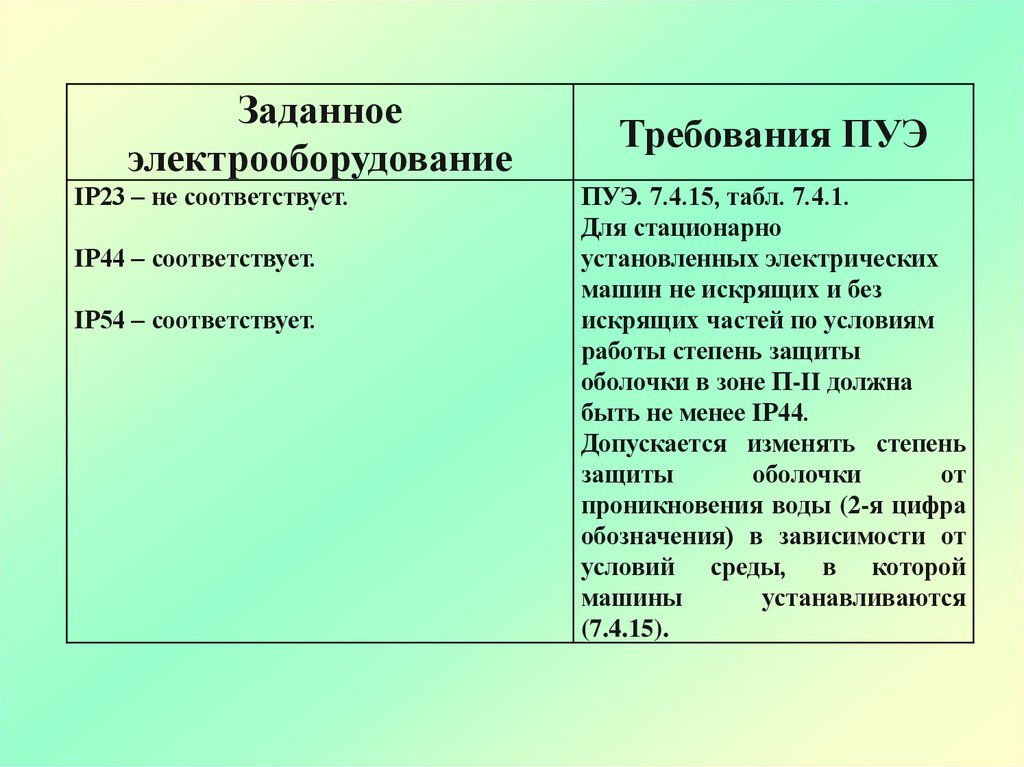

13.

Заданное
электрооборудование
IР23 – не соответствует.
IР44 – соответствует.
IР54 – соответствует.
Требования ПУЭ
ПУЭ. 7.4.15, табл. 7.4.1.
Для стационарно
установленных электрических
машин не искрящих и без
искрящих частей по условиям
работы степень защиты
оболочки в зоне П-II должна
быть не менее IР44.
Допускается изменять степень
защиты
оболочки
от
проникновения воды (2-я цифра
обозначения) в зависимости от
условий среды, в которой
машины
устанавливаются
(7.4.15).

14.

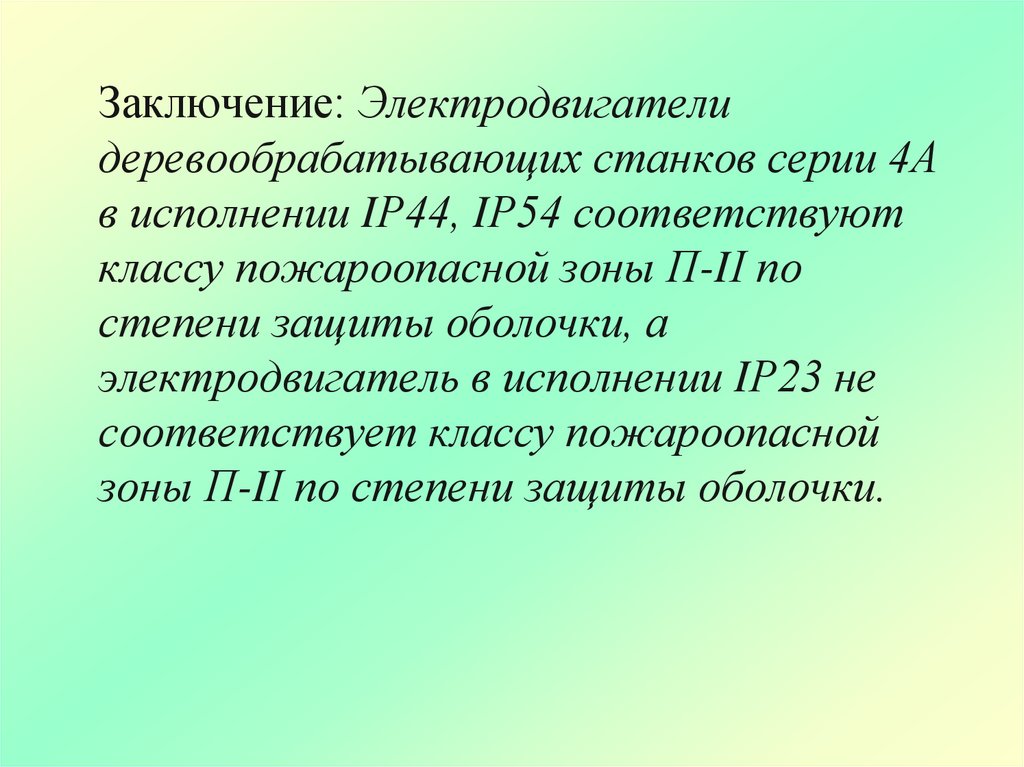

Заключение: Электродвигатели
деревообрабатывающих станков серии 4А
в исполнении IР44, IР54 соответствуют
классу пожароопасной зоны П-II по
степени защиты оболочки, а
электродвигатель в исполнении IР23 не
соответствует классу пожароопасной
зоны П-II по степени защиты оболочки.

15. Вопрос 2.

Электроустановки во
взрывоопасных зонах

16.

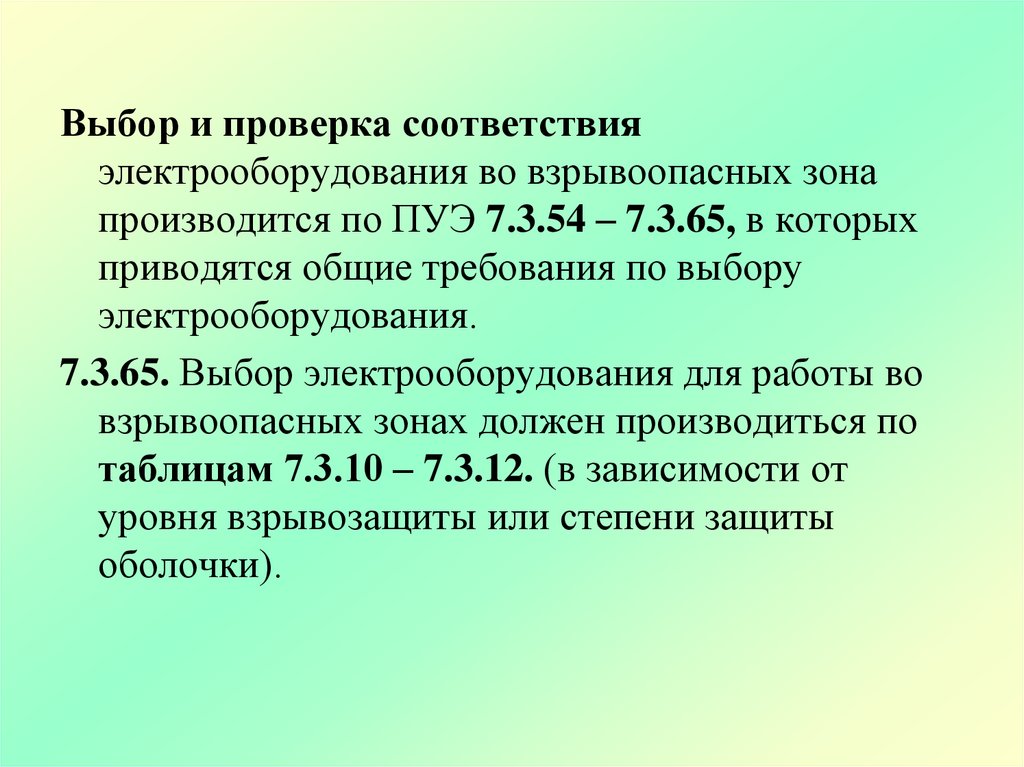

Выбор и проверка соответствия
электрооборудования во взрывоопасных зона
производится по ПУЭ 7.3.54 – 7.3.65, в которых
приводятся общие требования по выбору
электрооборудования.
7.3.65. Выбор электрооборудования для работы во
взрывоопасных зонах должен производиться по
таблицам 7.3.10 – 7.3.12. (в зависимости от
уровня взрывозащиты или степени защиты
оболочки).

17.

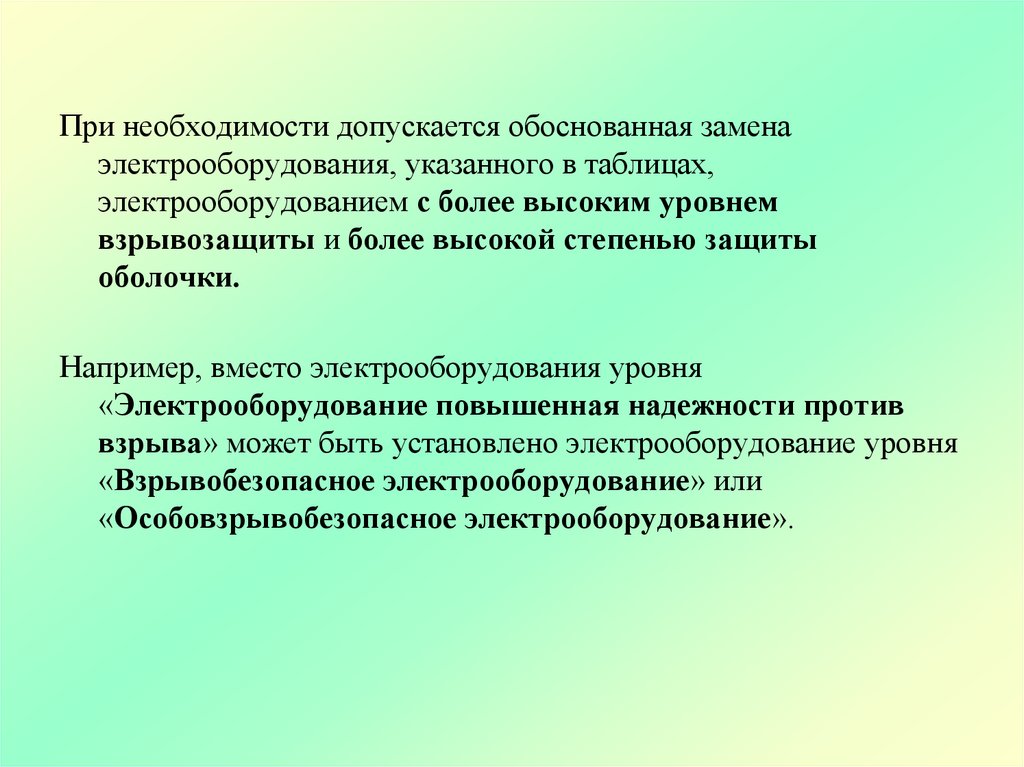

При необходимости допускается обоснованная замена
электрооборудования, указанного в таблицах,
электрооборудованием с более высоким уровнем
взрывозащиты и более высокой степенью защиты
оболочки.
Например, вместо электрооборудования уровня
«Электрооборудование повышенная надежности против
взрыва» может быть установлено электрооборудование уровня
«Взрывобезопасное электрооборудование» или
«Особовзрывобезопасное электрооборудование».

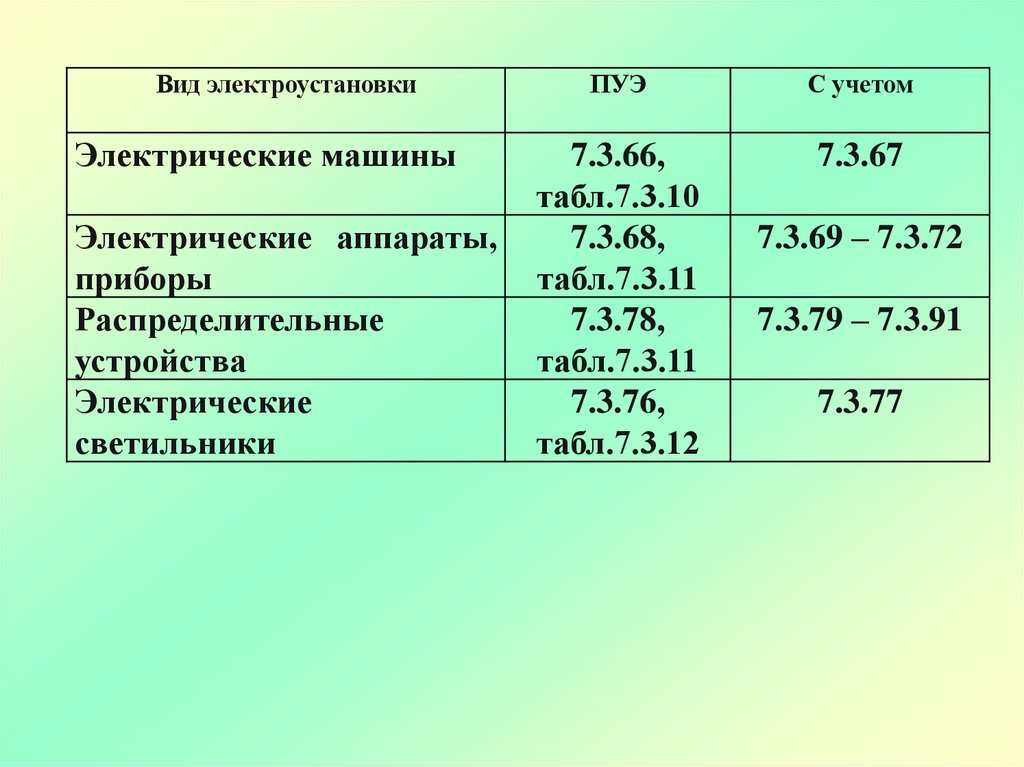

18.

Вид электроустановки
Электрические машины
Электрические аппараты,
приборы
Распределительные
устройства
Электрические
светильники
ПУЭ
С учетом
7.3.66,
табл.7.3.10
7.3.68,
табл.7.3.11
7.3.78,
табл.7.3.11
7.3.76,
табл.7.3.12
7.3.67
7.3.69 – 7.3.72
7.3.79 – 7.3.91
7.3.77

19.

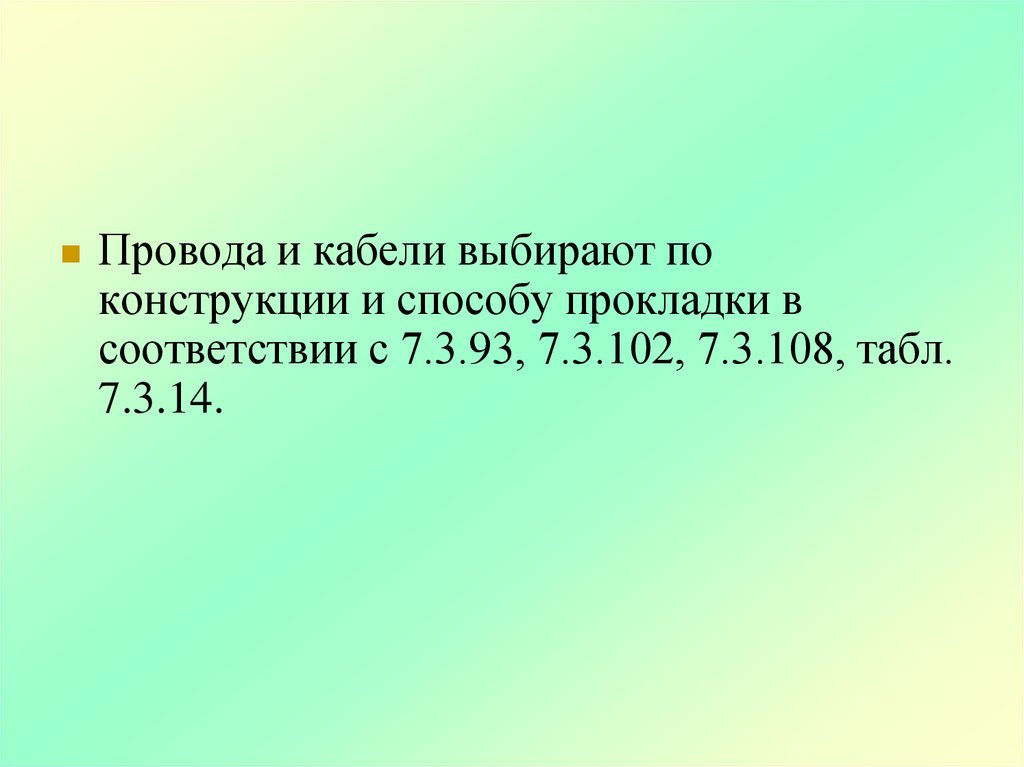

Провода и кабели выбирают по
конструкции и способу прокладки в
соответствии с 7.3.93, 7.3.102, 7.3.108, табл.
7.3.14.

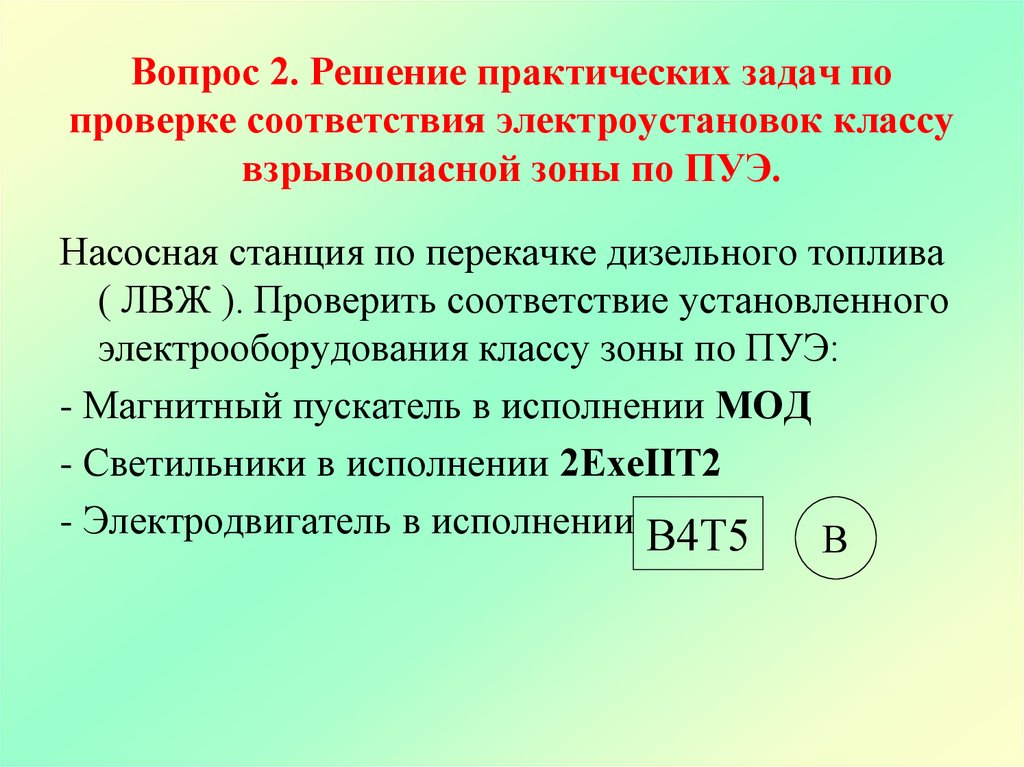

20. Вопрос 2. Решение практических задач по проверке соответствия электроустановок классу взрывоопасной зоны по ПУЭ.

Насосная станция по перекачке дизельного топлива
( ЛВЖ ). Проверить соответствие установленного
электрооборудования классу зоны по ПУЭ:
- Магнитный пускатель в исполнении МОД
- Светильники в исполнении 2ЕхеIIТ2
- Электродвигатель в исполнении В4Т5
В

21.

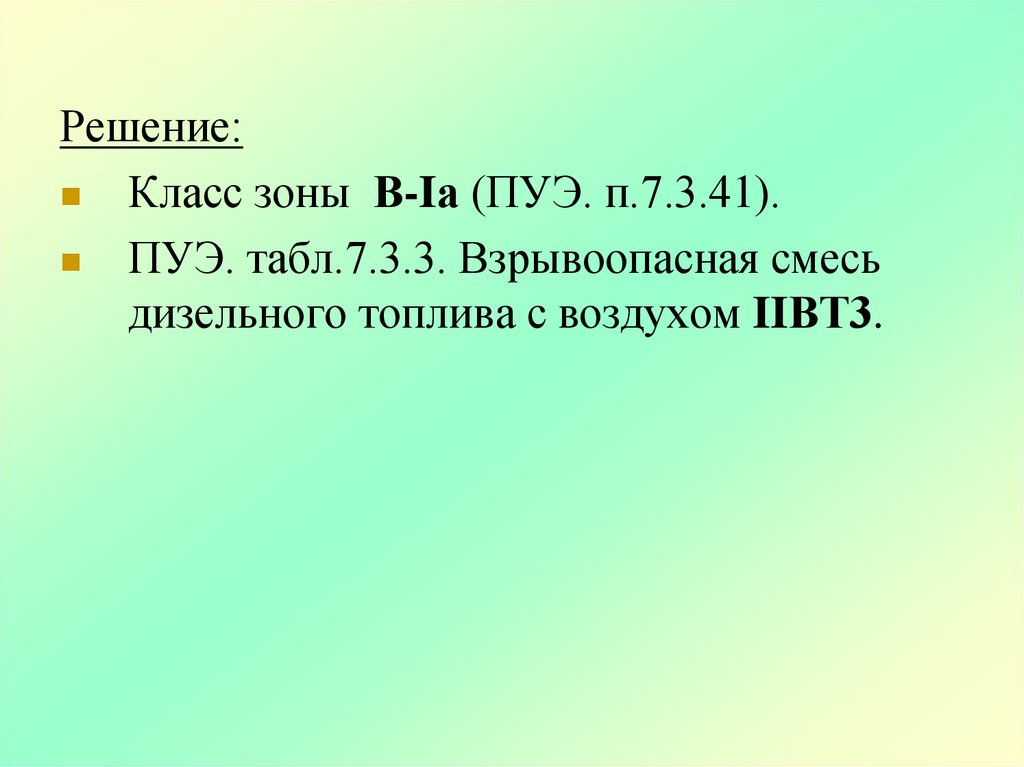

Решение:
Класс зоны В-Iа (ПУЭ. п.7.3.41).
ПУЭ. табл.7.3.3. Взрывоопасная смесь
дизельного топлива с воздухом IIВТ3.

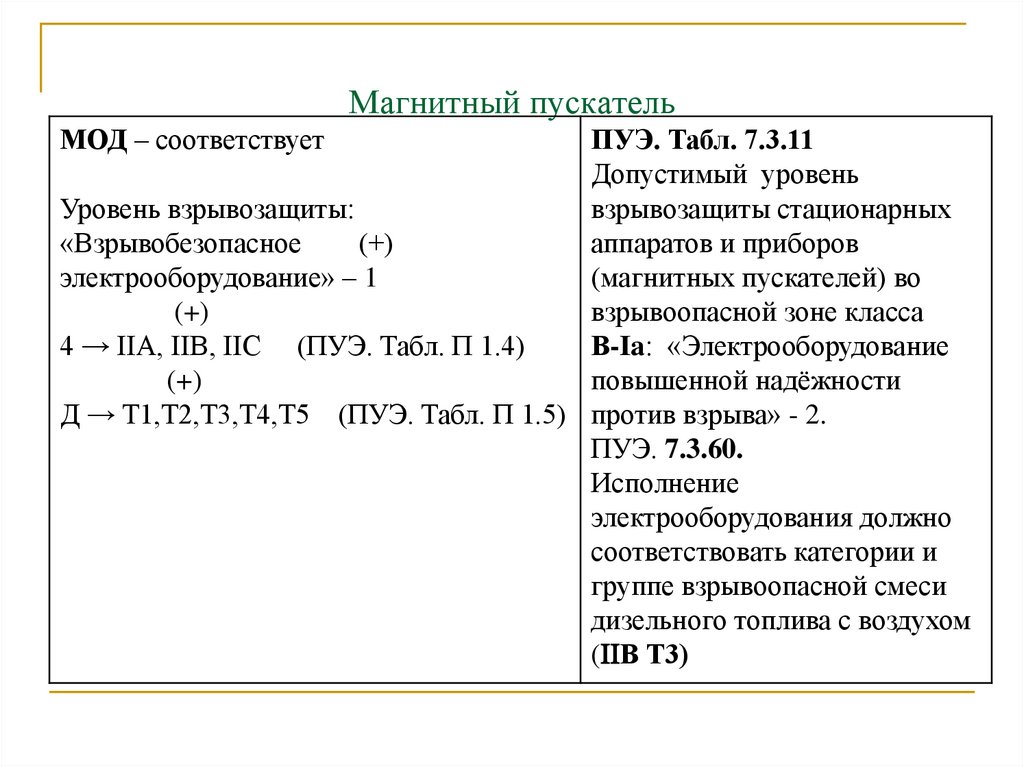

22. Магнитный пускатель

МОД – соответствует
ПУЭ. Табл. 7.3.11
Допустимый уровень
Уровень взрывозащиты:
взрывозащиты стационарных
«Взрывобезопасное
(+)
аппаратов и приборов
электрооборудование» – 1
(магнитных пускателей) во
(+)
взрывоопасной зоне класса
В-Ia: «Электрооборудование
4 → А, В, С (ПУЭ. Табл. П 1.4)
(+)
повышенной надёжности
Д → Т1,Т2,Т3,Т4,Т5 (ПУЭ. Табл. П 1.5) против взрыва» - 2.
ПУЭ. 7.3.60.
Исполнение
электрооборудования должно
соответствовать категории и
группе взрывоопасной смеси
дизельного топлива с воздухом
( В Т3)

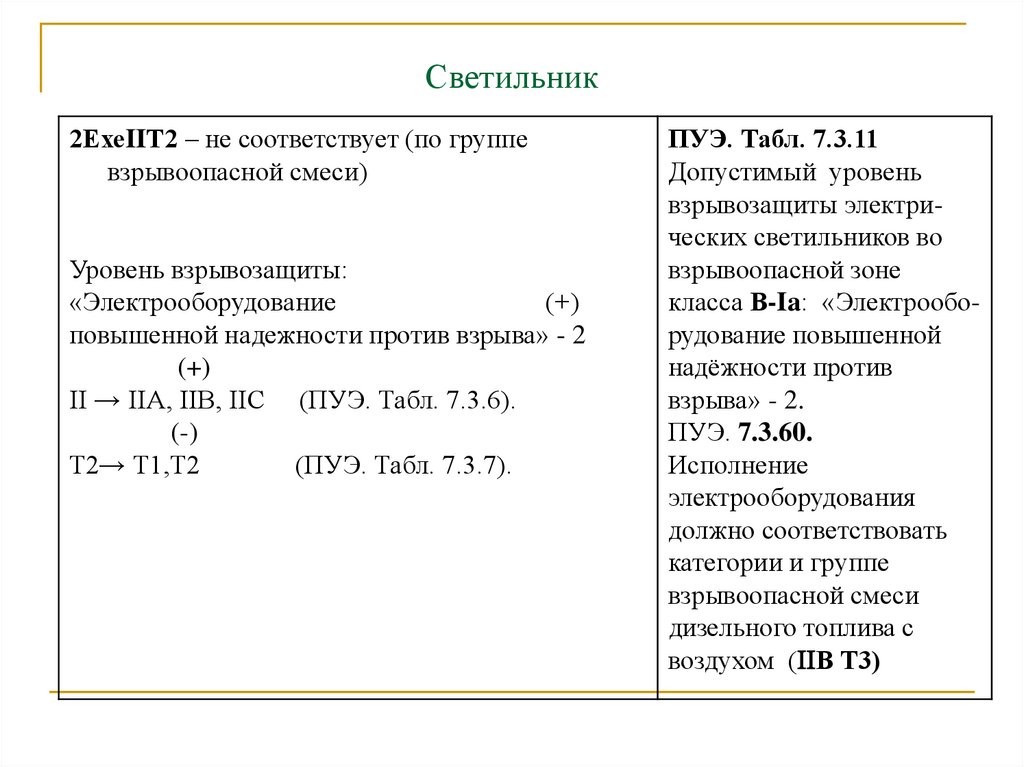

23. Светильник

2ЕхеIIТ2 – не соответствует (по группе
взрывоопасной смеси)
Уровень взрывозащиты:
«Электрооборудование
(+)
повышенной надежности против взрыва» - 2
(+)
→ А, В, С (ПУЭ. Табл. 7.3.6).
(-)
Т2→ Т1,Т2
(ПУЭ. Табл. 7.3.7).
ПУЭ. Табл. 7.3.11
Допустимый уровень
взрывозащиты электрических светильников во
взрывоопасной зоне
класса В-Ia: «Электрооборудование повышенной
надёжности против
взрыва» - 2.
ПУЭ. 7.3.60.
Исполнение
электрооборудования
должно соответствовать
категории и группе
взрывоопасной смеси
дизельного топлива с
воздухом ( В Т3)

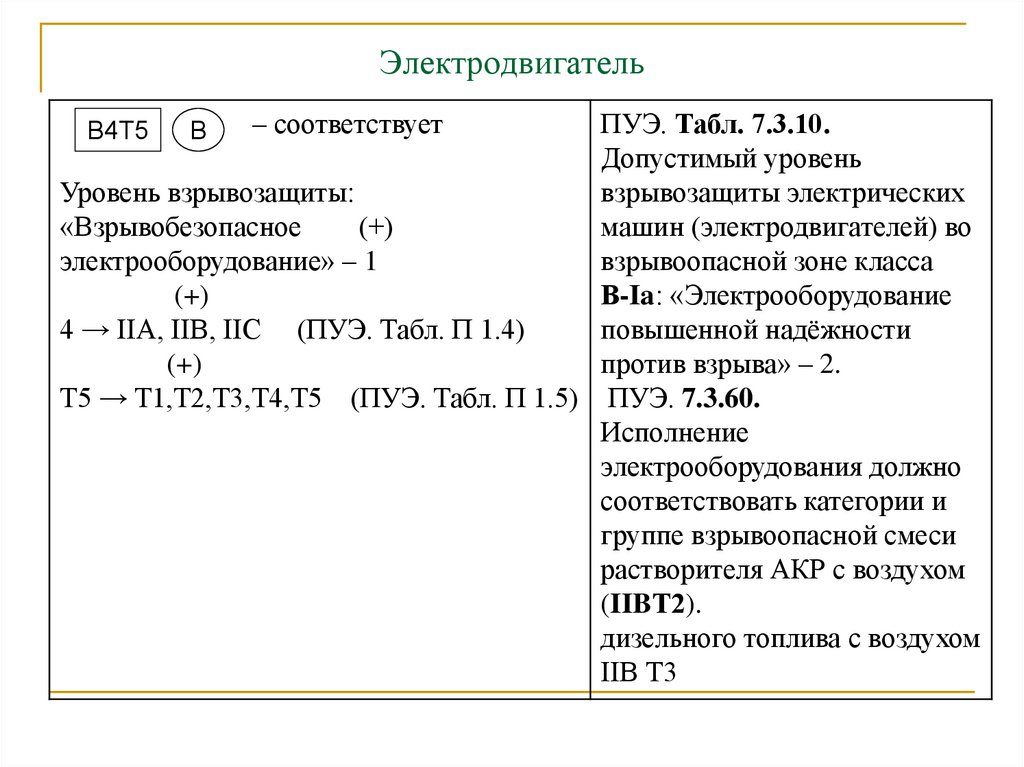

24. Электродвигатель

ПУЭ. Табл. 7.3.10.
Допустимый уровень
Уровень взрывозащиты:
взрывозащиты электрических
«Взрывобезопасное
(+)
машин (электродвигателей) во
электрооборудование» – 1
взрывоопасной зоне класса
(+)
В-Ia: «Электрооборудование
повышенной надёжности
4 → А, В, С (ПУЭ. Табл. П 1.4)
(+)
против взрыва» – 2.
Т5 → Т1,Т2,Т3,Т4,Т5 (ПУЭ. Табл. П 1.5) ПУЭ. 7.3.60.
Исполнение
электрооборудования должно
соответствовать категории и
группе взрывоопасной смеси
растворителя АКР с воздухом
(IIBТ2).
дизельного топлива с воздухом
В Т3
В4Т5
В
– соответствует

25.

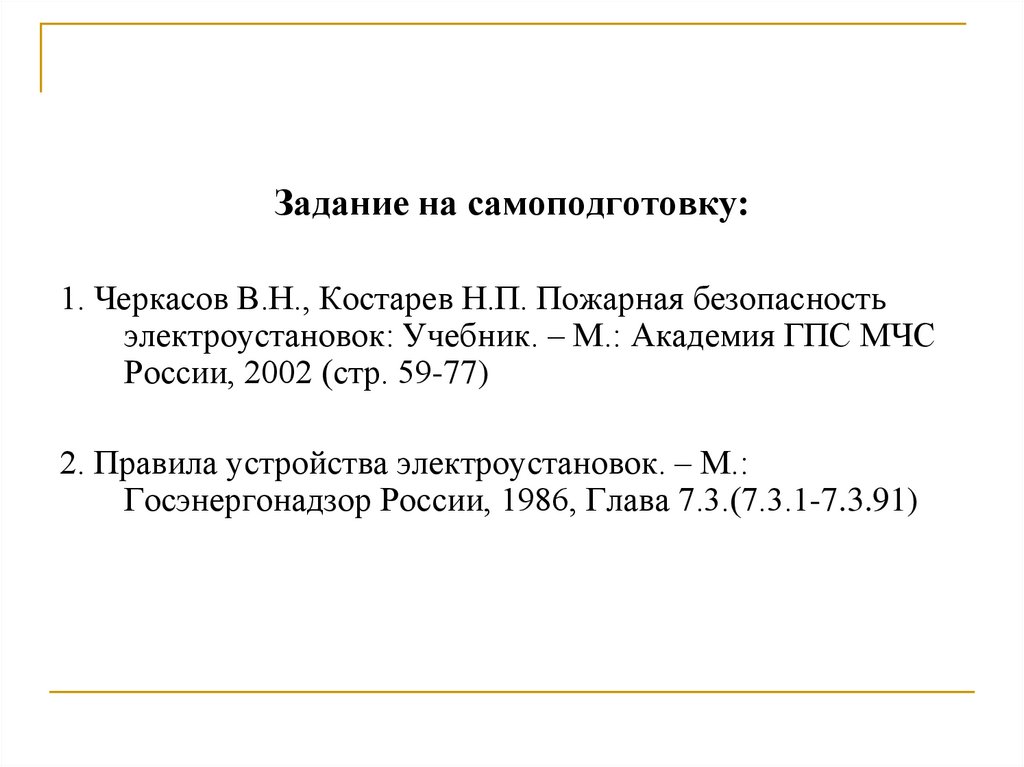

Задание на самоподготовку:
1. Черкасов В.Н., Костарев Н.П. Пожарная безопасность
электроустановок: Учебник. – М.: Академия ГПС МЧС
России, 2002 (стр. 59-77)
2. Правила устройства электроустановок. – М.:
Госэнергонадзор России, 1986, Глава 7.3.(7.3.1-7.3.91)
