1.

Министерство Российской Федерации
по делам гражданской обороны,
чрезвычайным ситуациям и ликвидации
последствий стихийных бедствий
_______________________________________________________
Санкт-Петербургский университет
Государственной противопожарной
Службы МЧС России
_______________________________________________________________________________________________
КАФЕДРА
«СЕРВИС БЕЗОПАСНОСТИ»

2. Дисциплина Экспертиза Безопасности Тема № 7 Экспертиза радиационной безопасности

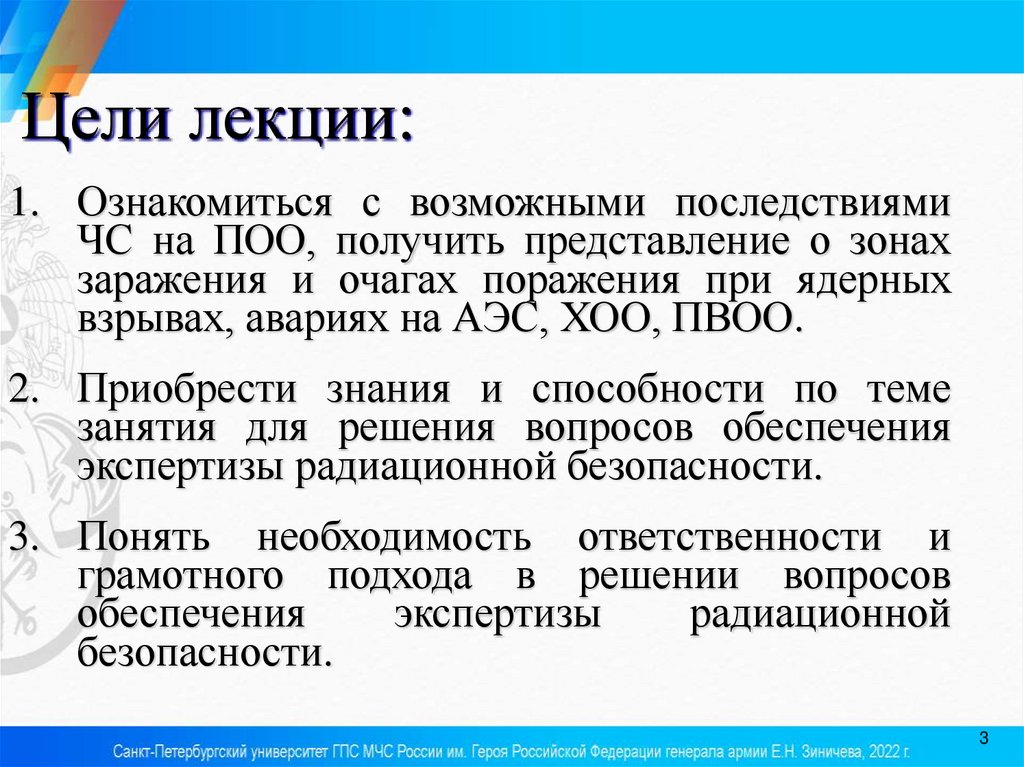

3. Цели лекции:

1. Ознакомиться с возможными последствиями
ЧС на ПОО, получить представление о зонах
заражения и очагах поражения при ядерных
взрывах, авариях на АЭС, ХОО, ПВОО.
2. Приобрести знания и способности по теме
занятия для решения вопросов обеспечения
экспертизы радиационной безопасности.
3. Понять необходимость ответственности и
грамотного подхода в решении вопросов
обеспечения
экспертизы
радиационной
безопасности.
3

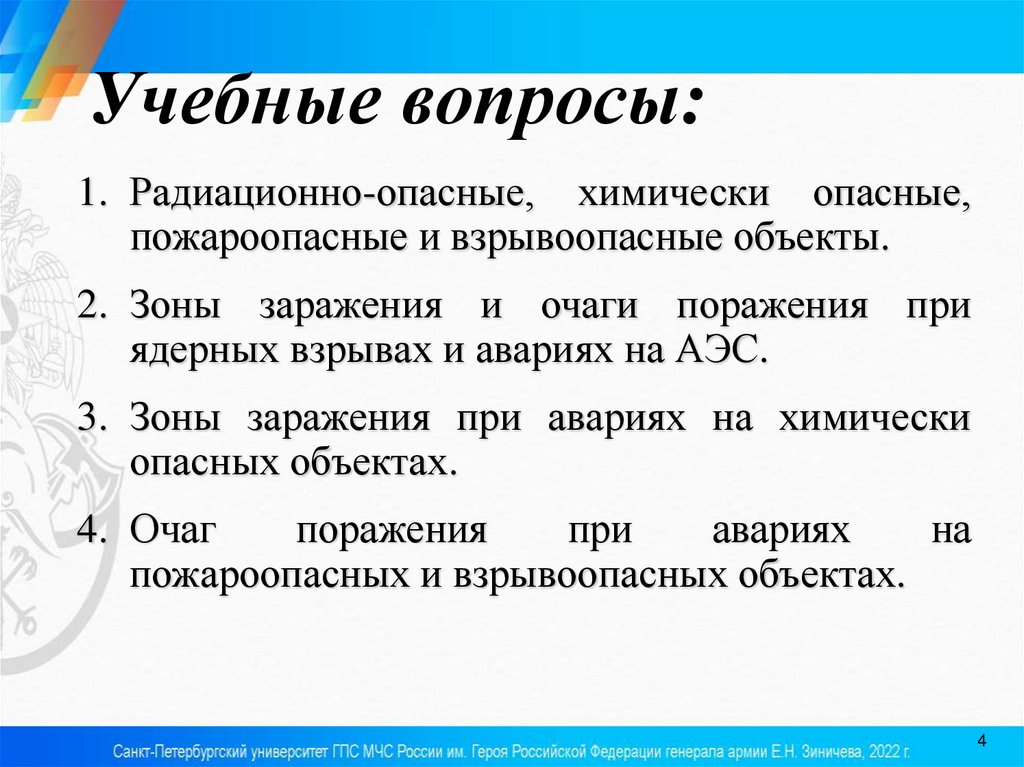

4. Учебные вопросы:

1. Радиационно-опасные, химически опасные,
пожароопасные и взрывоопасные объекты.

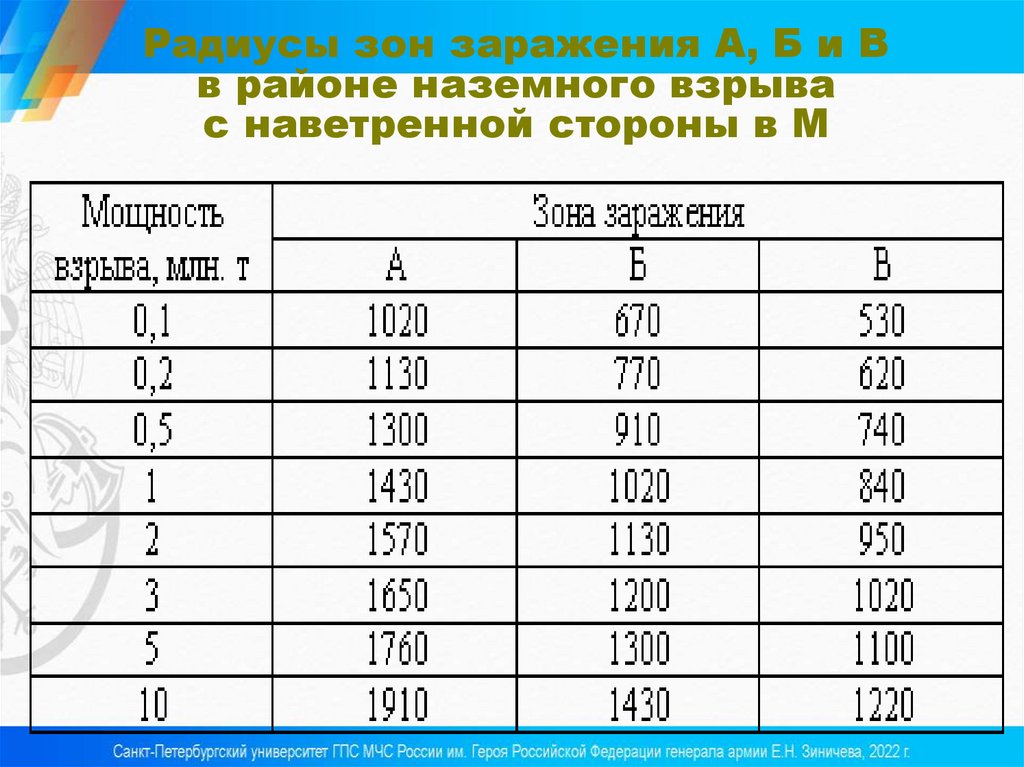

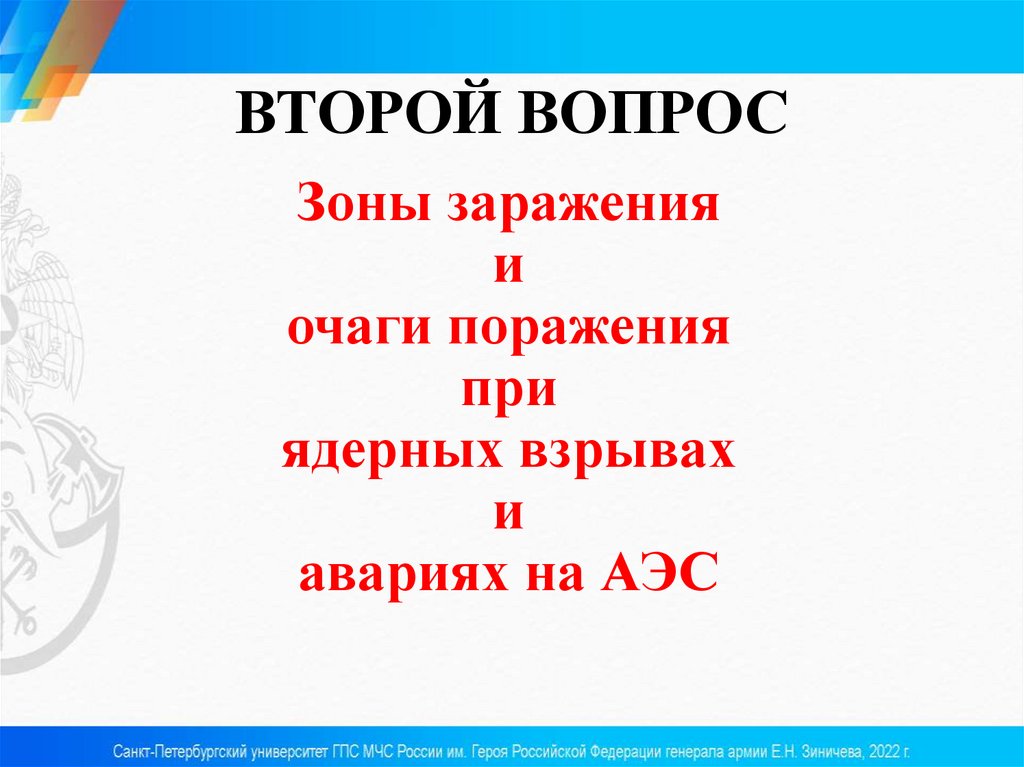

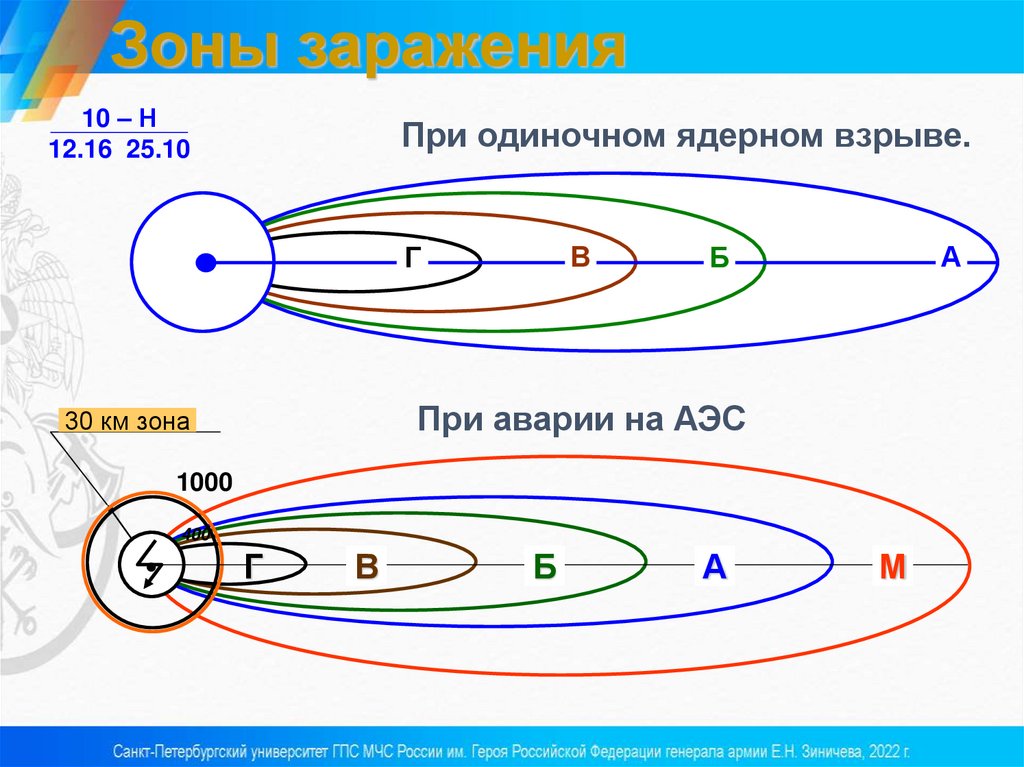

2. Зоны заражения и очаги поражения при
ядерных взрывах и авариях на АЭС.

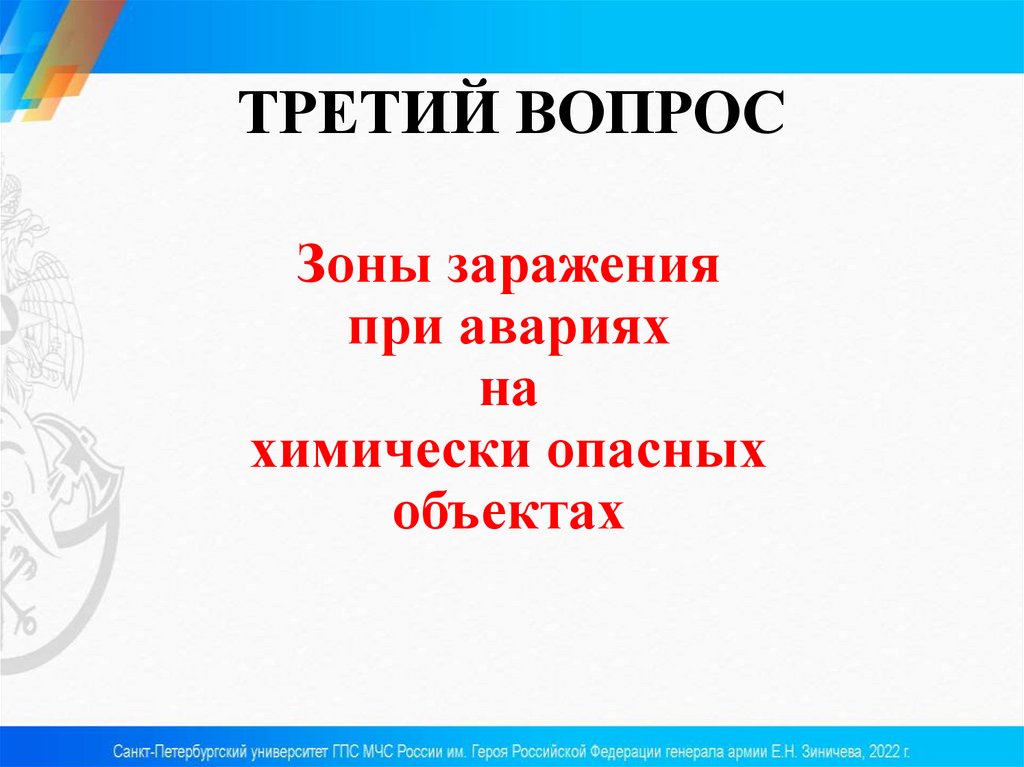

3. Зоны заражения при авариях на химически
опасных объектах.

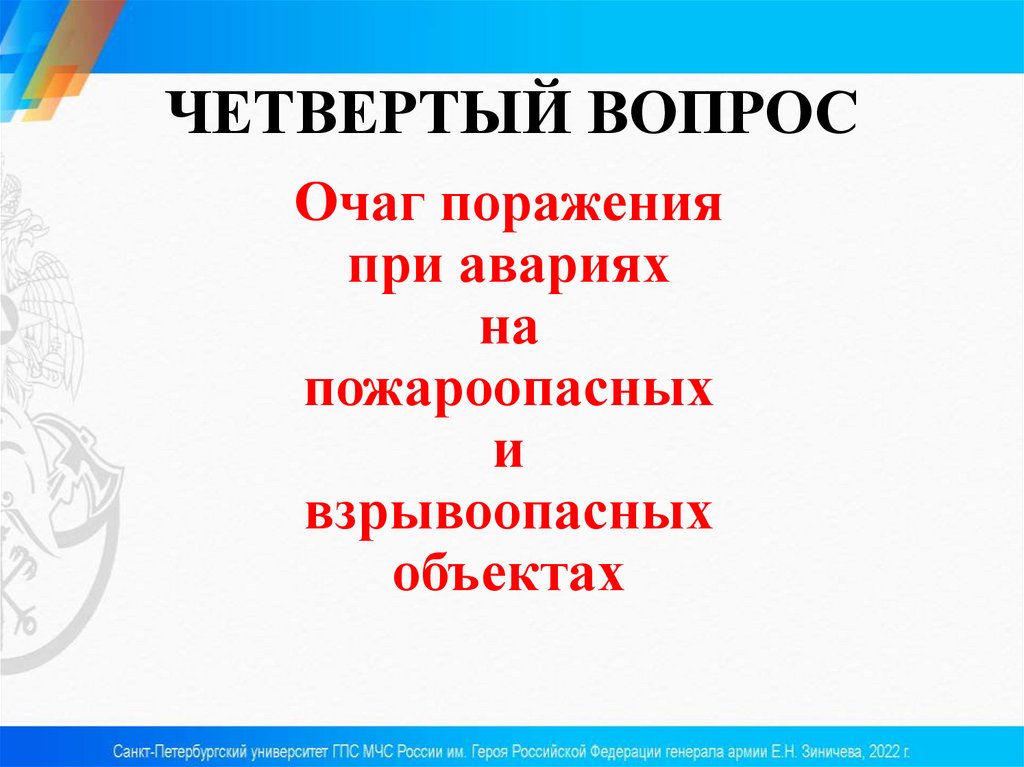

4. Очаг
поражения
при
авариях
на
пожароопасных и взрывоопасных объектах.
4

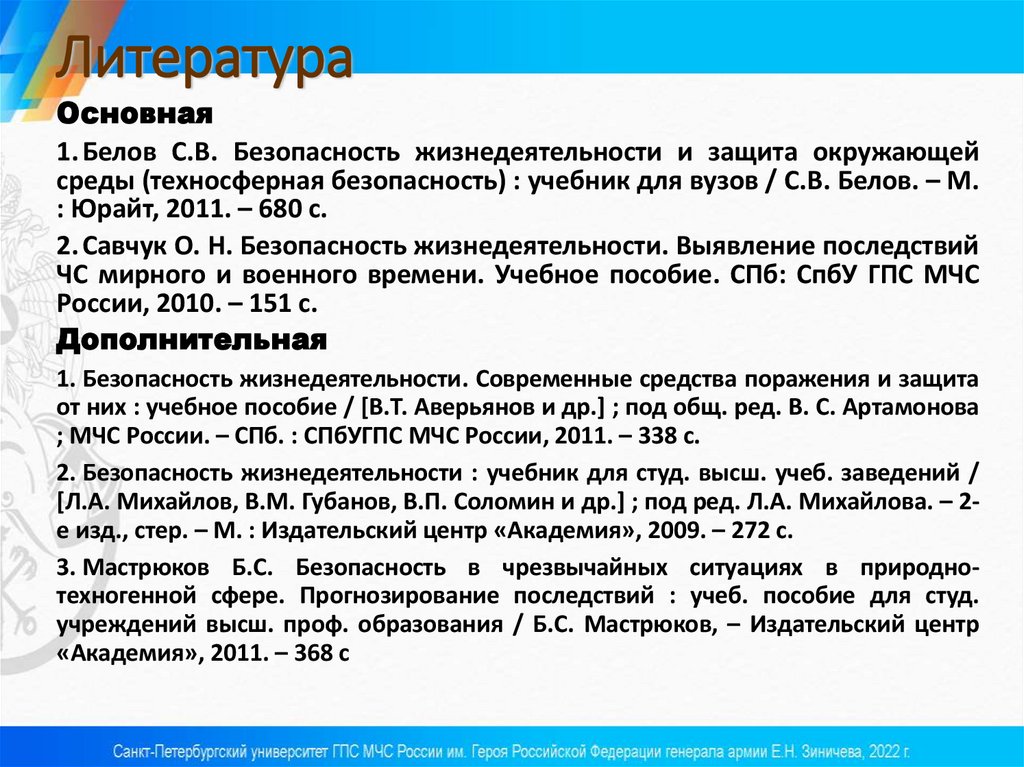

5. Литература

Основная
1. Белов С.В. Безопасность жизнедеятельности и защита окружающей
среды (техносферная безопасность) : учебник для вузов / С.В. Белов. – М.
: Юрайт, 2011. – 680 с.
2. Савчук О. Н. Безопасность жизнедеятельности. Выявление последствий
ЧС мирного и военного времени. Учебное пособие. СПб: СпбУ ГПС МЧС
России, 2010. – 151 с.
Дополнительная
1. Безопасность жизнедеятельности. Современные средства поражения и защита
от них : учебное пособие / [В.Т. Аверьянов и др.] ; под общ. ред. В. С. Артамонова
; МЧС России. – СПб. : СПбУГПС МЧС России, 2011. – 338 с.
2. Безопасность жизнедеятельности : учебник для студ. высш. учеб. заведений /
[Л.А. Михайлов, В.М. Губанов, В.П. Соломин и др.] ; под ред. Л.А. Михайлова. – 2е изд., стер. – М. : Издательский центр «Академия», 2009. – 272 с.
3. Мастрюков Б.С. Безопасность в чрезвычайных ситуациях в природнотехногенной сфере. Прогнозирование последствий : учеб. пособие для студ.
учреждений высш. проф. образования / Б.С. Мастрюков, – Издательский центр
«Академия», 2011. – 368 с

6.

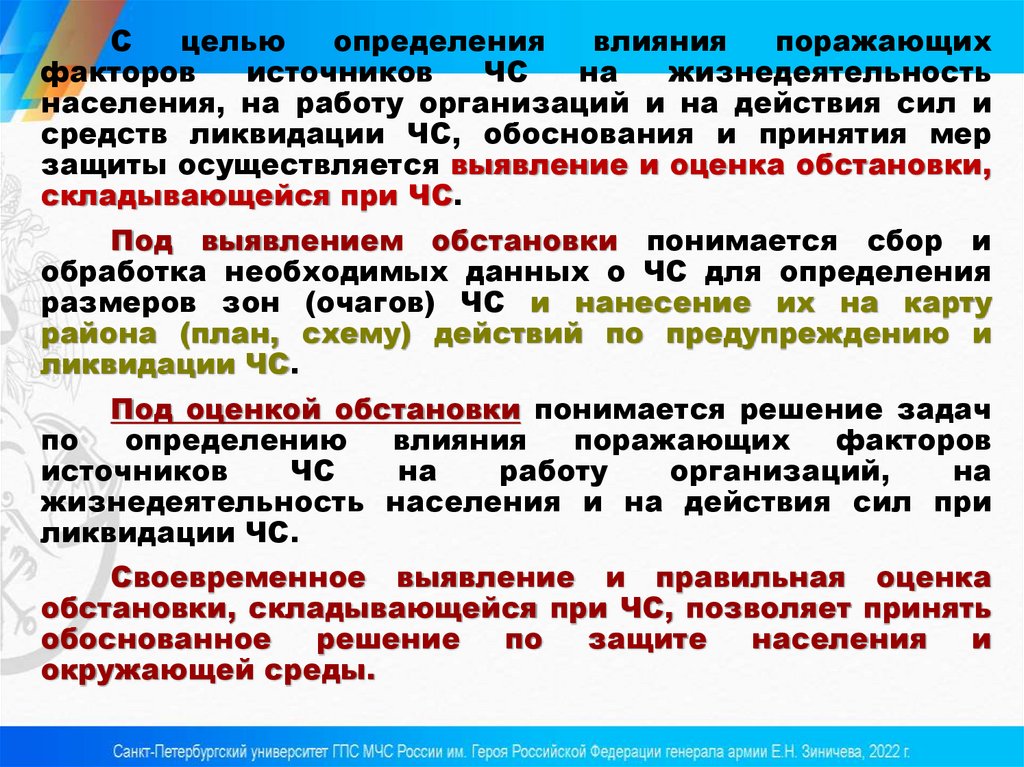

С
целью
определения
влияния
поражающих
факторов
источников
ЧС
на
жизнедеятельность
населения, на работу организаций и на действия сил и
средств ликвидации ЧС, обоснования и принятия мер
защиты осуществляется выявление и оценка обстановки,
складывающейся при ЧС.
Под выявлением обстановки понимается сбор и
обработка необходимых данных о ЧС для определения
размеров зон (очагов) ЧС и нанесение их на карту
района (план, схему) действий по предупреждению и
ликвидации ЧС.
Под оценкой обстановки понимается решение задач
по
определению
влияния
поражающих
факторов
источников
ЧС
на
работу
организаций,
на
жизнедеятельность населения и на действия сил при
ликвидации ЧС.
Своевременное выявление и правильная оценка
обстановки, складывающейся при ЧС, позволяет принять
обоснованное
решение
по
защите
населения
и
окружающей среды.

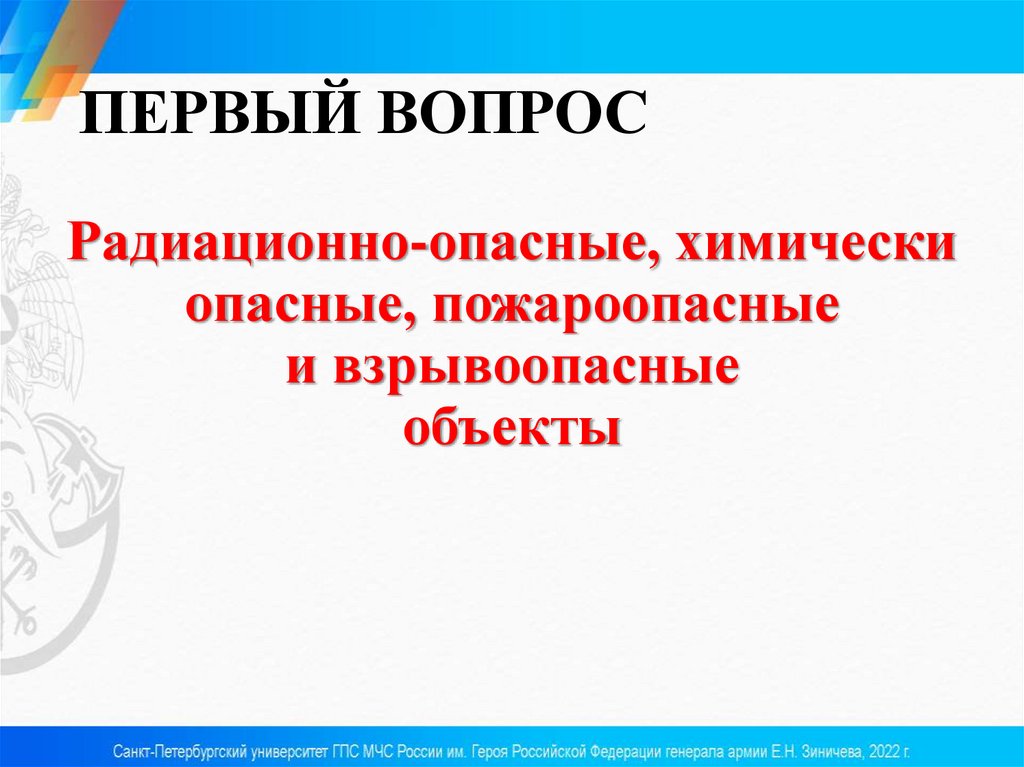

7. ПЕРВЫЙ ВОПРОС

Радиационно-опасные, химически
опасные, пожароопасные
и взрывоопасные
объекты

8.

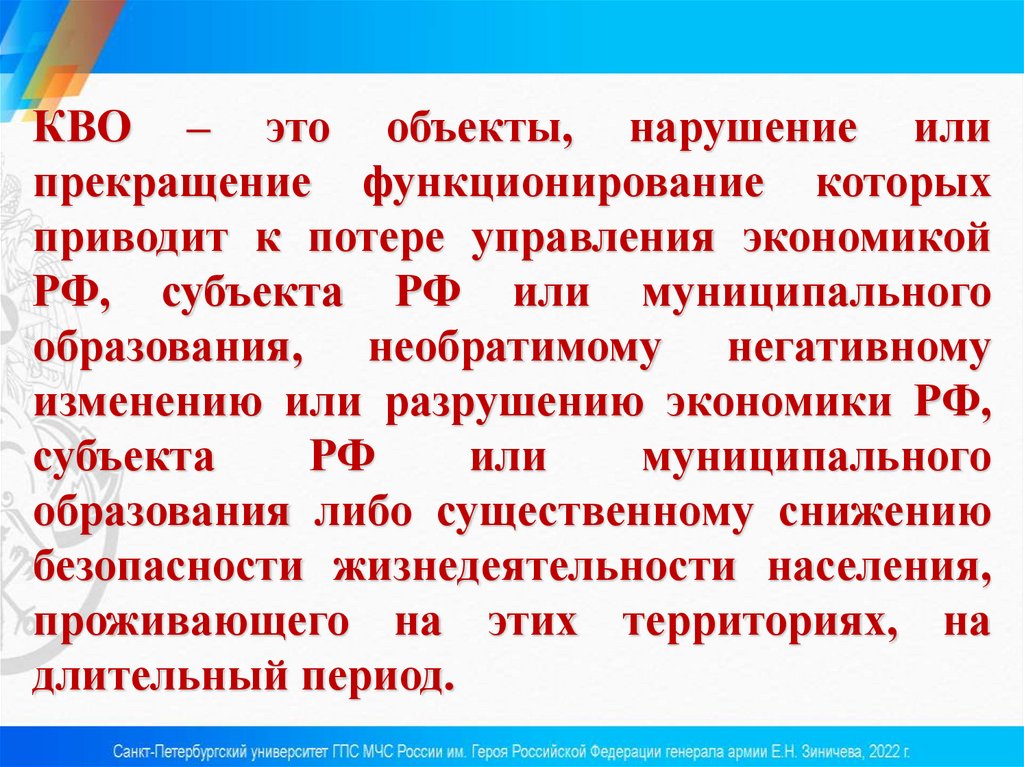

КВО – это объекты, нарушение или
прекращение функционирование которых
приводит к потере управления экономикой
РФ, субъекта РФ или муниципального
образования, необратимому негативному
изменению или разрушению экономики РФ,
субъекта
РФ
или
муниципального
образования либо существенному снижению
безопасности жизнедеятельности населения,
проживающего на этих территориях, на
длительный период.

9.

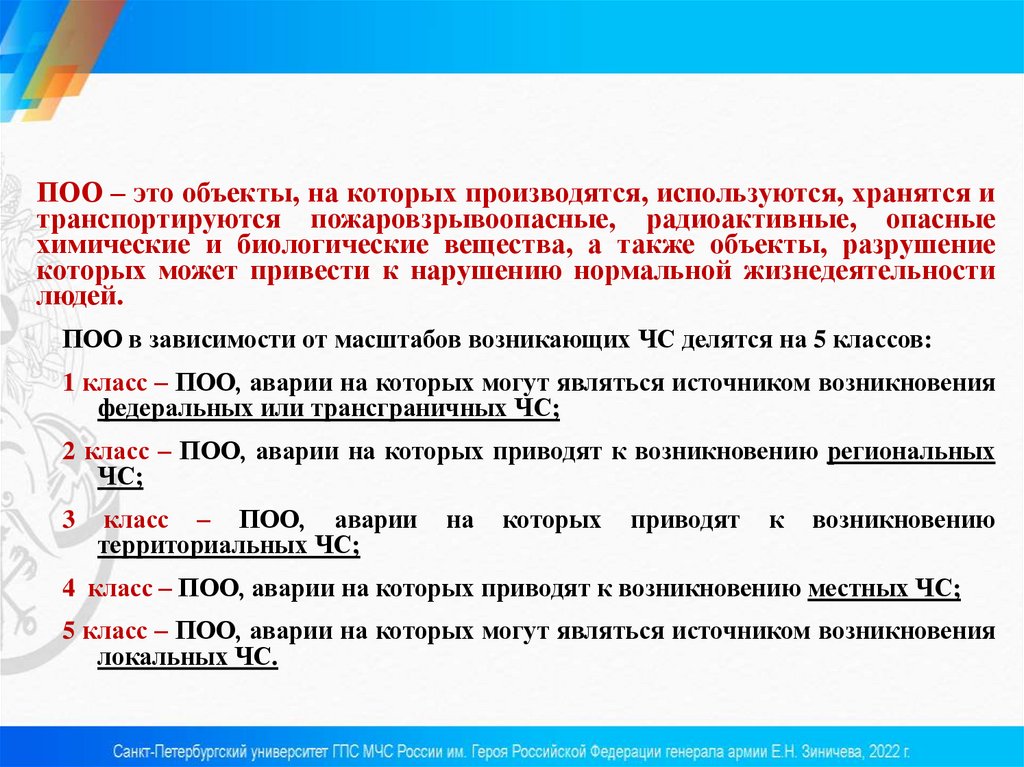

ПОО – это объекты, на которых производятся, используются, хранятся и
транспортируются пожаровзрывоопасные, радиоактивные, опасные
химические и биологические вещества, а также объекты, разрушение
которых может привести к нарушению нормальной жизнедеятельности
людей.
ПОО в зависимости от масштабов возникающих ЧС делятся на 5 классов:
1 класс – ПОО, аварии на которых могут являться источником возникновения
федеральных или трансграничных ЧС;
2 класс – ПОО, аварии на которых приводят к возникновению региональных
ЧС;
3
класс – ПОО, аварии
территориальных ЧС;
на
которых
приводят
к
возникновению
4 класс – ПОО, аварии на которых приводят к возникновению местных ЧС;
5 класс – ПОО, аварии на которых могут являться источником возникновения
локальных ЧС.

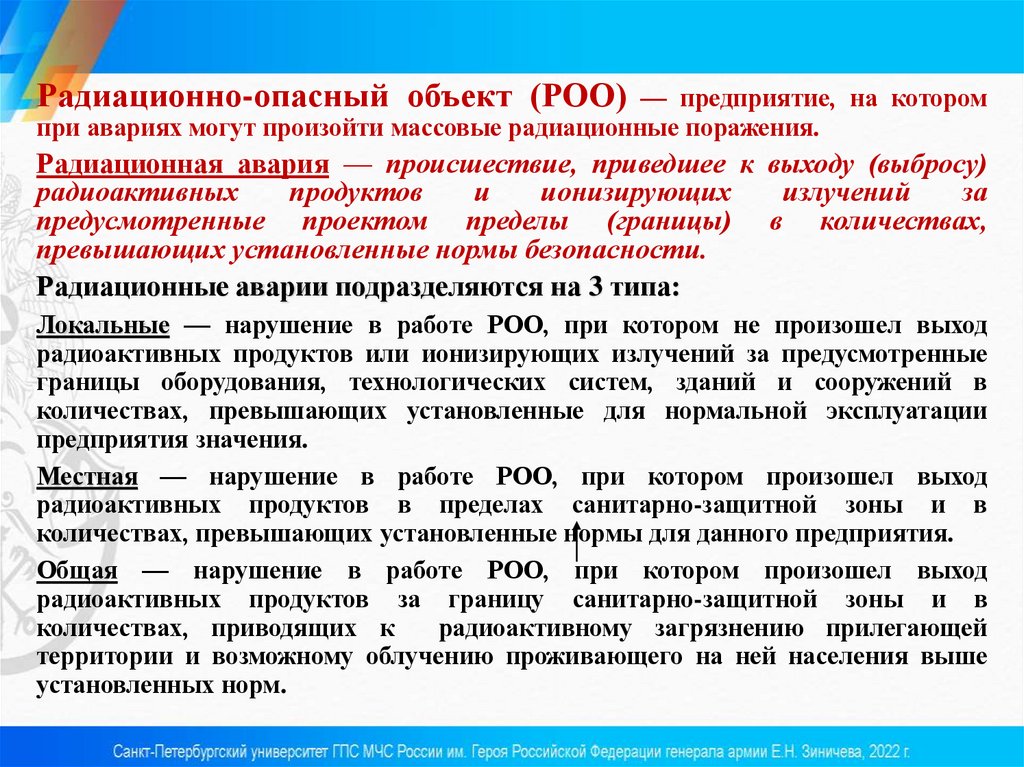

10.

Радиационно-опасный объект (РОО) — предприятие, на котором
при авариях могут произойти массовые радиационные поражения.
Радиационная авария — происшествие, приведшее к выходу (выбросу)
радиоактивных
продуктов
и
ионизирующих
излучений
за
предусмотренные проектом пределы (границы) в количествах,
превышающих установленные нормы безопасности.
Радиационные аварии подразделяются на 3 типа:
Локальные — нарушение в работе РОО, при котором не произошел выход
радиоактивных продуктов или ионизирующих излучений за предусмотренные
границы оборудования, технологических систем, зданий и сооружений в
количествах, превышающих установленные для нормальной эксплуатации
предприятия значения.
Местная — нарушение в работе РОО, при котором произошел выход
радиоактивных продуктов в пределах санитарно-защитной зоны и в
количествах, превышающих установленные нормы для данного предприятия.
Общая — нарушение в работе РОО, при котором произошел выход
радиоактивных продуктов за границу санитарно-защитной зоны и в
количествах, приводящих к
радиоактивному загрязнению прилегающей
территории и возможному облучению проживающего на ней населения выше
установленных норм.

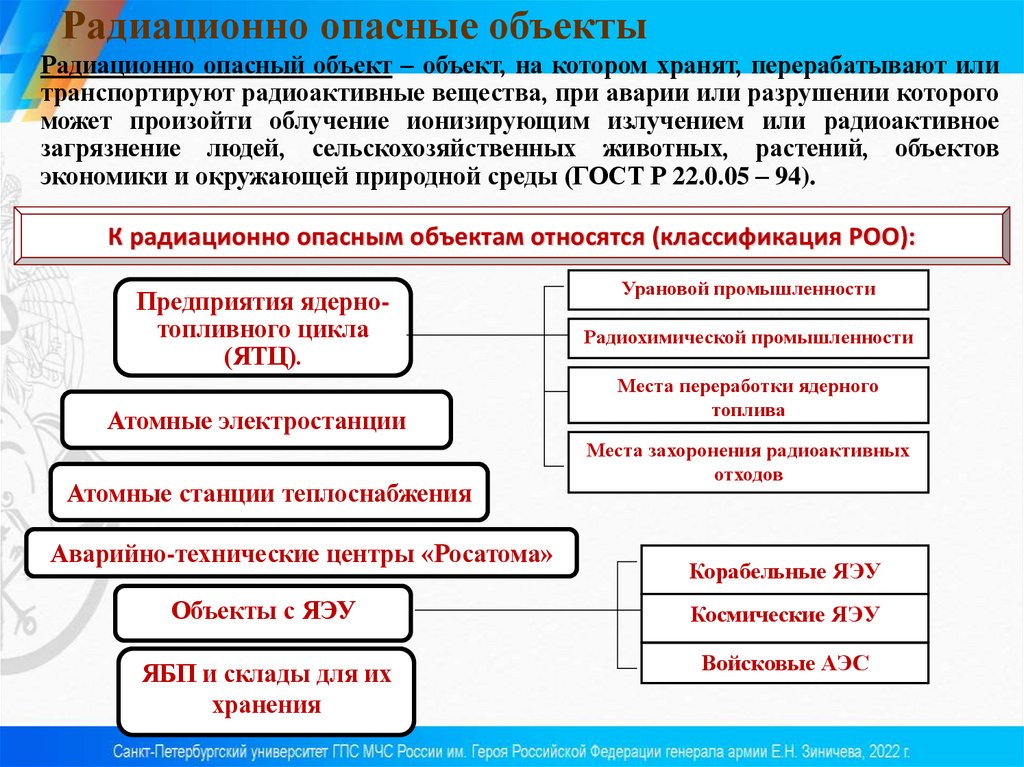

11. Радиационно опасные объекты

Радиационно опасный объект – объект, на котором хранят, перерабатывают или
транспортируют радиоактивные вещества, при аварии или разрушении которого
может произойти облучение ионизирующим излучением или радиоактивное
загрязнение людей, сельскохозяйственных животных, растений, объектов
экономики и окружающей природной среды (ГОСТ Р 22.0.05 – 94).
К радиационно опасным объектам относятся (классификация РОО):
Предприятия ядернотопливного цикла
(ЯТЦ).
Атомные электростанции
Атомные станции теплоснабжения
Аварийно-технические центры «Росатома»
Урановой промышленности
Радиохимической промышленности
Места переработки ядерного
топлива
Места захоронения радиоактивных
отходов
Корабельные ЯЭУ
Объекты с ЯЭУ
Космические ЯЭУ
ЯБП и склады для их
хранения
Войсковые АЭС

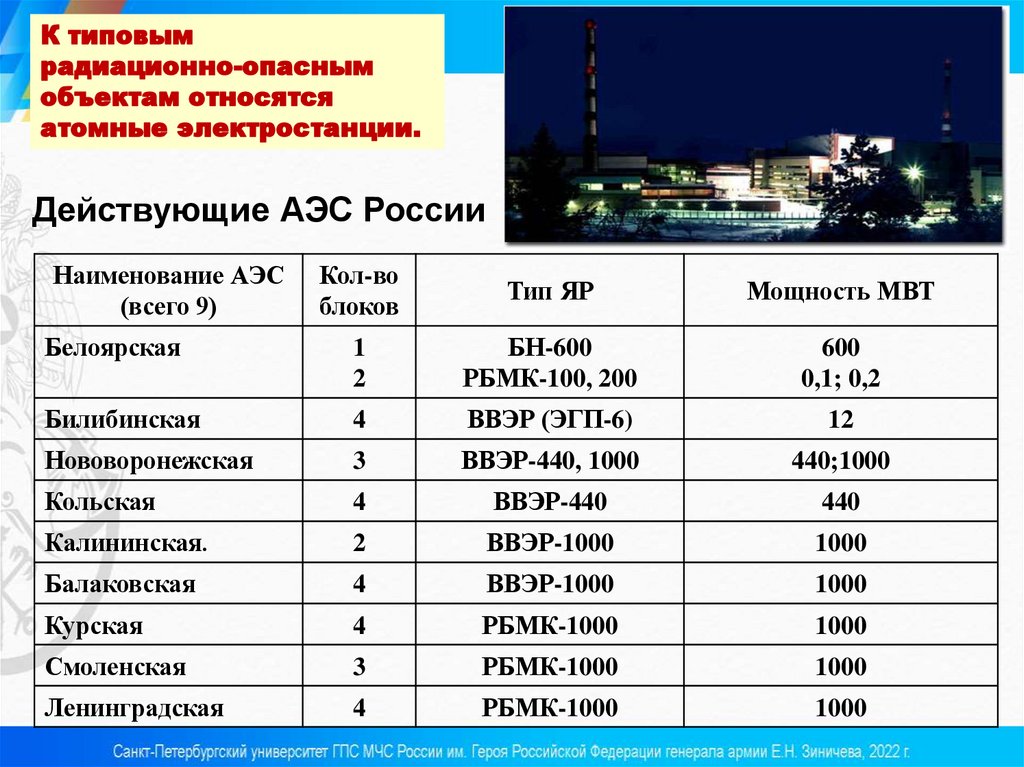

12.

К типовым
радиационно-опасным
объектам относятся
атомные электростанции.
Действующие АЭС России
Наименование АЭС
(всего 9)
Кол-во
блоков
Тип ЯР
Мощность МВТ
Белоярская
1
2
БН-600
РБМК-100, 200
600
0,1; 0,2
Билибинская
4
ВВЭР (ЭГП-6)
12
Нововоронежская
3
ВВЭР-440, 1000
440;1000
Кольская
4
ВВЭР-440
440
Калининская.
2
ВВЭР-1000
1000
Балаковская
4
ВВЭР-1000
1000
Курская
4
РБМК-1000
1000
Смоленская
3
РБМК-1000
1000
Ленинградская
4
РБМК-1000
1000

13.

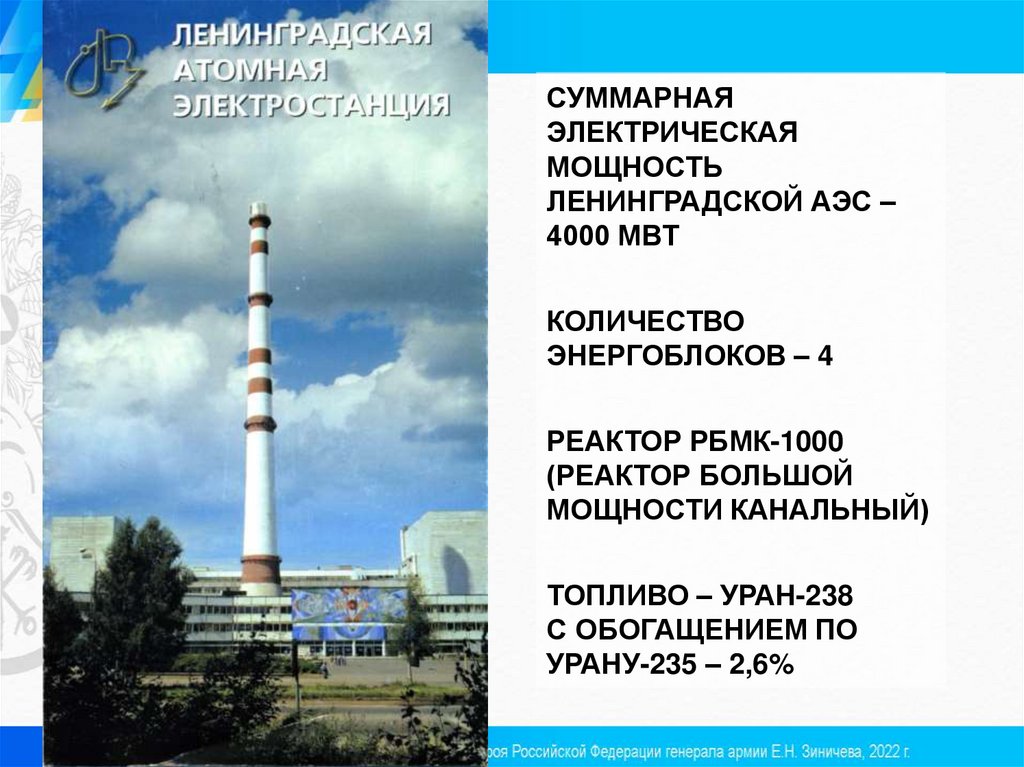

СУММАРНАЯ
ЭЛЕКТРИЧЕСКАЯ
МОЩНОСТЬ
ЛЕНИНГРАДСКОЙ АЭС –
4000 МВТ
КОЛИЧЕСТВО
ЭНЕРГОБЛОКОВ – 4
РЕАКТОР РБМК-1000
(РЕАКТОР БОЛЬШОЙ
МОЩНОСТИ КАНАЛЬНЫЙ)
ТОПЛИВО – УРАН-238
С ОБОГАЩЕНИЕМ ПО
УРАНУ-235 – 2,6%

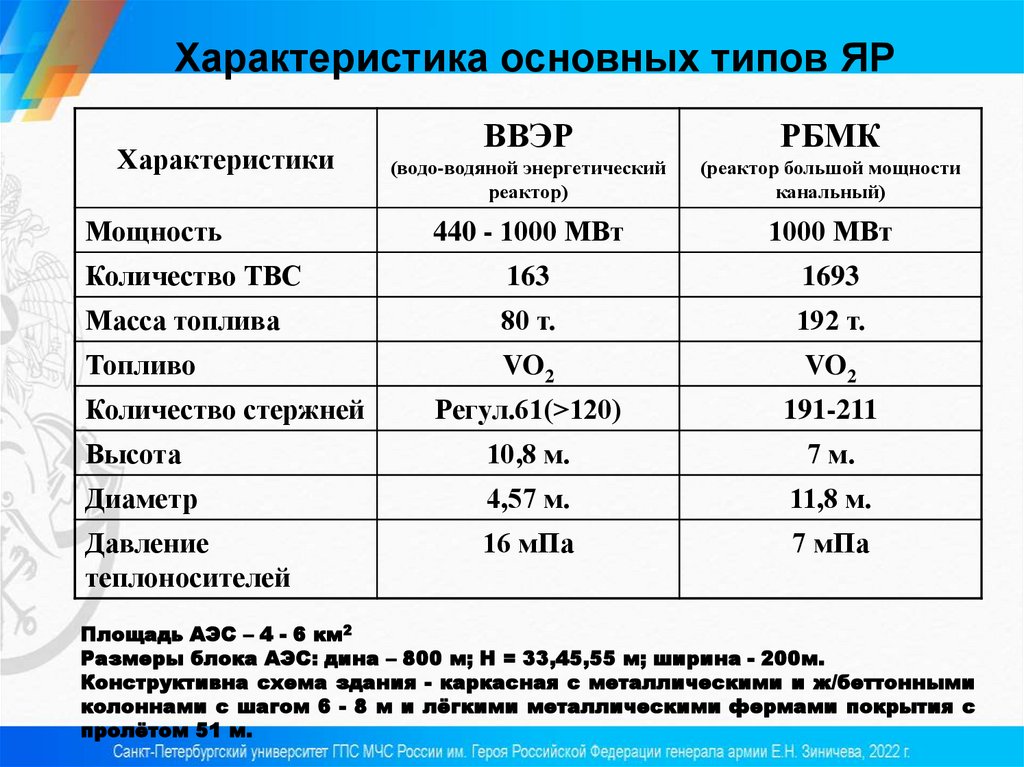

14.

Характеристика основных типов ЯР
ВВЭР
РБМК
(водо-водяной энергетический
реактор)
(реактор большой мощности
канальный)
440 - 1000 МВт
1000 МВт
Количество ТВС
163
1693
Масса топлива
80 т.
192 т.
Топливо
VO2
VO2
Регул.61(>120)
191-211
Высота
10,8 м.
7 м.
Диаметр
4,57 м.
11,8 м.
Давление
теплоносителей
16 мПа
7 мПа
Характеристики
Мощность
Количество стержней
Площадь АЭС – 4 - 6 км2
Размеры блока АЭС: дина – 800 м; Н = 33,45,55 м; ширина - 200м.
Конструктивна схема здания - каркасная с металлическими и ж/беттонными
колоннами с шагом 6 - 8 м и лёгкими металлическими фермами покрытия с
пролётом 51 м.

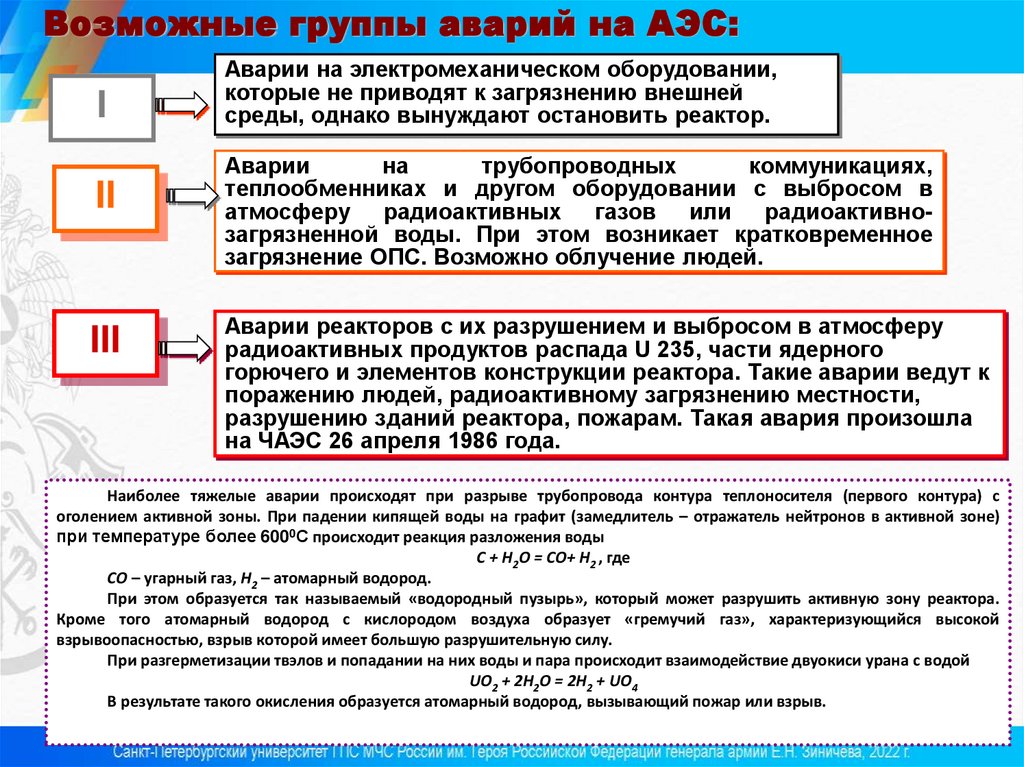

15.

Возможные группы аварий на АЭС:
I
II
III
Аварии на электромеханическом оборудовании,
которые не приводят к загрязнению внешней
среды, однако вынуждают остановить реактор.
Аварии
на
трубопроводных
коммуникациях,
теплообменниках и другом оборудовании с выбросом в
атмосферу радиоактивных газов или радиоактивнозагрязненной воды. При этом возникает кратковременное
загрязнение ОПС. Возможно облучение людей.
Аварии реакторов с их разрушением и выбросом в атмосферу
радиоактивных продуктов распада U 235, части ядерного
горючего и элементов конструкции реактора. Такие аварии ведут к
поражению людей, радиоактивному загрязнению местности,
разрушению зданий реактора, пожарам. Такая авария произошла
на ЧАЭС 26 апреля 1986 года.
Наиболее тяжелые аварии происходят при разрыве трубопровода контура теплоносителя (первого контура) с
оголением активной зоны. При падении кипящей воды на графит (замедлитель – отражатель нейтронов в активной зоне)
при температуре более 6000С происходит реакция разложения воды
С + Н2О = СО+ Н2 , где
СО – угарный газ, Н2 – атомарный водород.
При этом образуется так называемый «водородный пузырь», который может разрушить активную зону реактора.
Кроме того атомарный водород с кислородом воздуха образует «гремучий газ», характеризующийся высокой
взрывоопасностью, взрыв которой имеет большую разрушительную силу.
При разгерметизации твэлов и попадании на них воды и пара происходит взаимодействие двуокиси урана с водой
UО2 + 2Н2О = 2Н2 + UО4
В результате такого окисления образуется атомарный водород, вызывающий пожар или взрыв.

16.

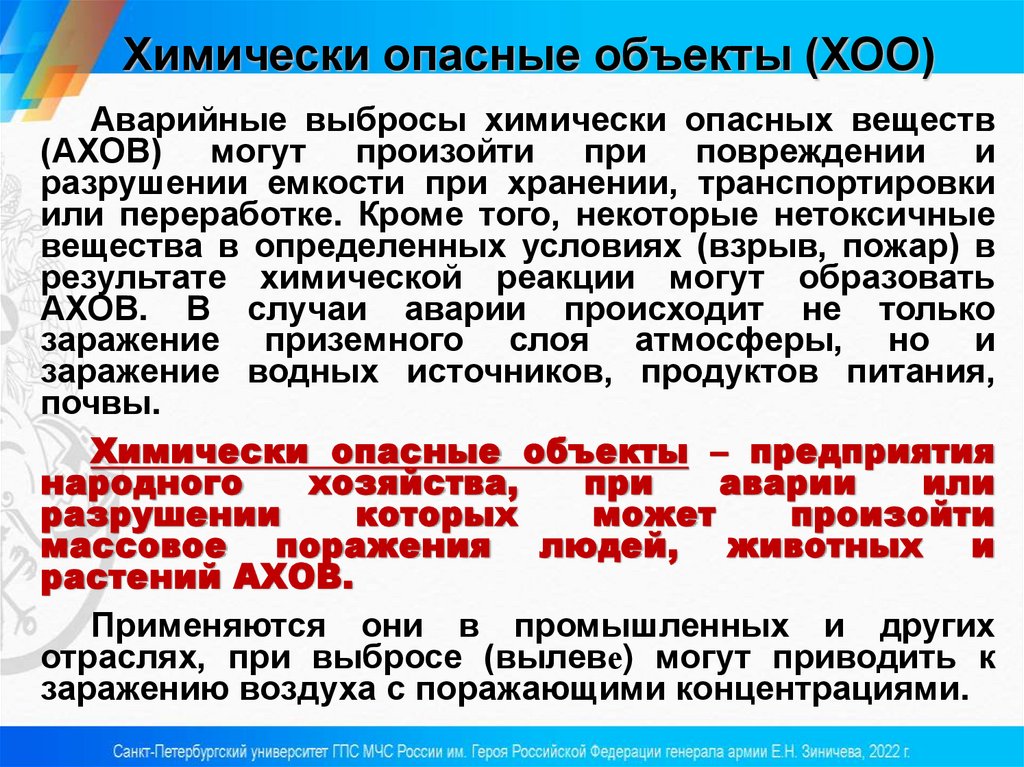

Химически опасные объекты (ХОО)
Аварийные выбросы химически опасных веществ
(АХОВ) могут произойти при повреждении и
разрушении емкости при хранении, транспортировки
или переработке. Кроме того, некоторые нетоксичные
вещества в определенных условиях (взрыв, пожар) в
результате химической реакции могут образовать
АХОВ. В случаи аварии происходит не только
заражение приземного слоя атмосферы, но и
заражение водных источников, продуктов питания,
почвы.
Химически опасные объекты – предприятия
народного
хозяйства,
при
аварии
или
разрушении
которых
может
произойти
массовое поражения людей, животных и
растений АХОВ.
Применяются они в промышленных и других
отраслях, при выбросе (вылеве) могут приводить к
заражению воздуха с поражающими концентрациями.

17.

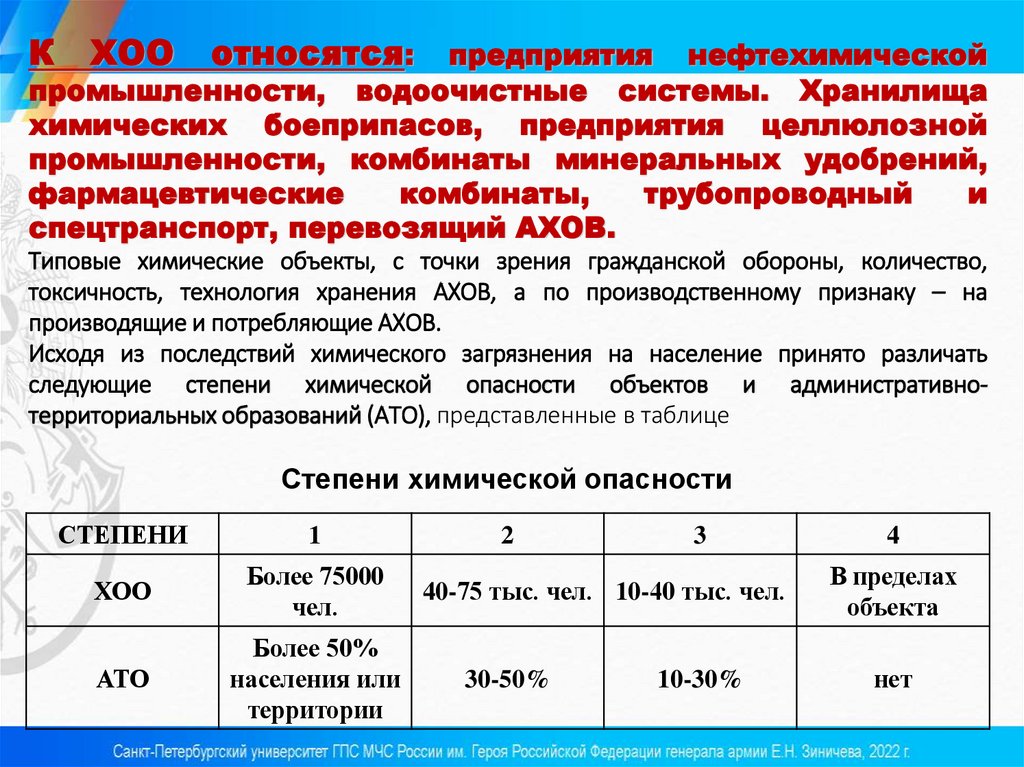

К
ХОО
относятся:
предприятия нефтехимической
промышленности, водоочистные системы. Хранилища
химических боеприпасов, предприятия целлюлозной
промышленности, комбинаты минеральных удобрений,
фармацевтические
комбинаты,
трубопроводный
и
спецтранспорт, перевозящий АХОВ.
Типовые химические объекты, с точки зрения гражданской обороны, количество,
токсичность, технология хранения АХОВ, а по производственному признаку – на
производящие и потребляющие АХОВ.
Исходя из последствий химического загрязнения на население принято различать
следующие степени химической опасности объектов и административнотерриториальных образований (АТО), представленные в таблице
Степени химической опасности
СТЕПЕНИ
1
ХОО
Более 75000
чел.
АТО
Более 50%
населения или
территории
2
3
40-75 тыс. чел. 10-40 тыс. чел.
30-50%
10-30%
4
В пределах
объекта
нет

18.

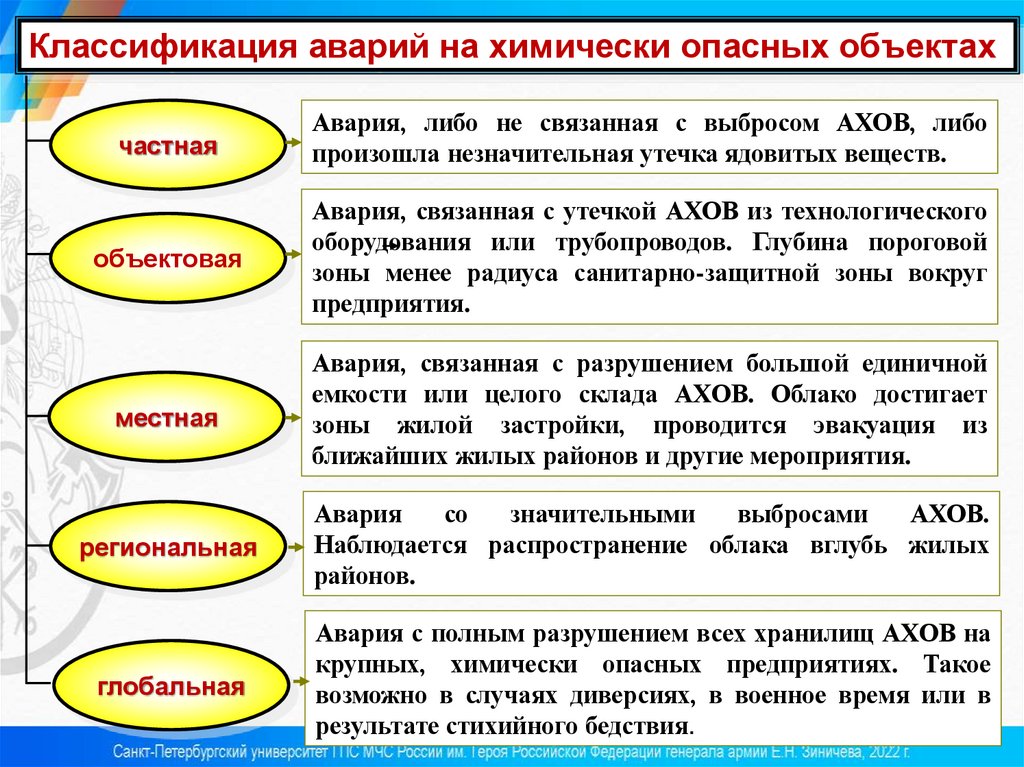

Классификация аварий на химически опасных объектах
частная
Авария, либо не связанная с выбросом АХОВ, либо
произошла незначительная утечка ядовитых веществ.
объектовая
Авария, связанная с утечкой АХОВ из технологического
оборудования или трубопроводов. Глубина пороговой
зоны менее радиуса санитарно-защитной зоны вокруг
предприятия.
местная
Авария, связанная с разрушением большой единичной
емкости или целого склада АХОВ. Облако достигает
зоны жилой застройки, проводится эвакуация из
ближайших жилых районов и другие мероприятия.
региональная
Авария
со
значительными
выбросами
АХОВ.
Наблюдается распространение облака вглубь жилых
районов.
глобальная
Авария с полным разрушением всех хранилищ АХОВ на
крупных, химически опасных предприятиях. Такое
возможно в случаях диверсиях, в военное время или в
результате стихийного бедствия.

19.

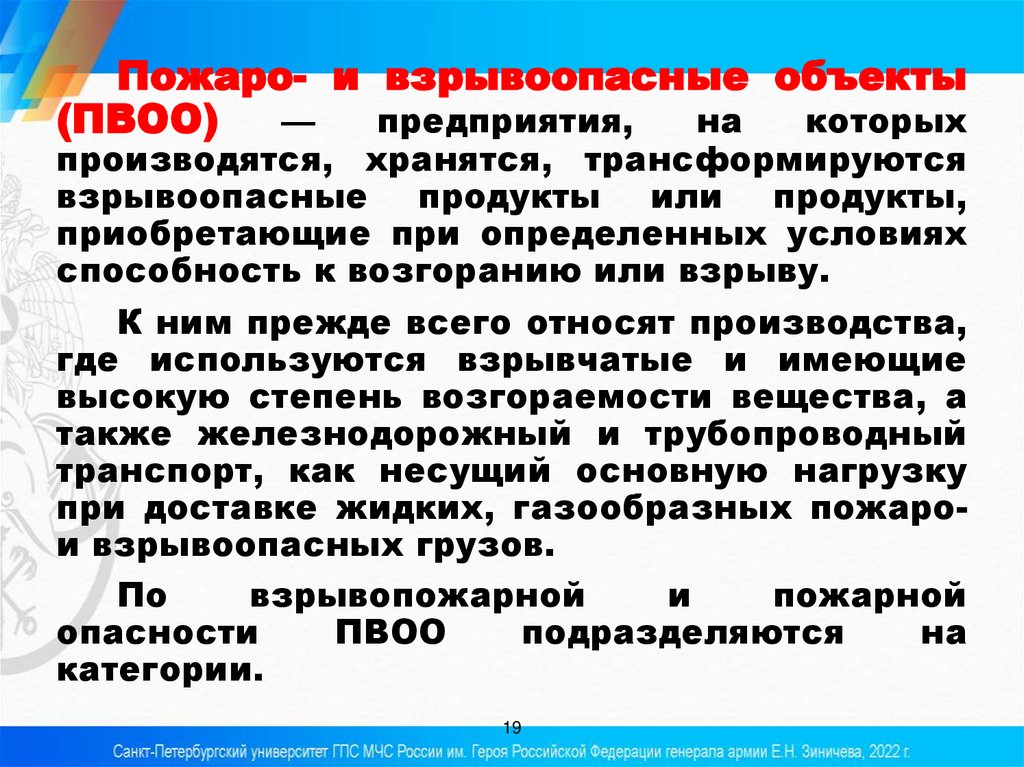

Пожаро- и взрывоопасные объекты
(ПВОО)
—
предприятия,
на
которых
производятся, хранятся, трансформируются
взрывоопасные продукты или продукты,
приобретающие при определенных условиях
способность к возгоранию или взрыву.
К ним прежде всего относят производства,
где используются взрывчатые и имеющие
высокую степень возгораемости вещества, а
также железнодорожный и трубопроводный
транспорт, как несущий основную нагрузку
при доставке жидких, газообразных пожарои взрывоопасных грузов.
По
взрывопожарной
и
пожарной
опасности
ПВОО
подразделяются
на
категории.
19

20.

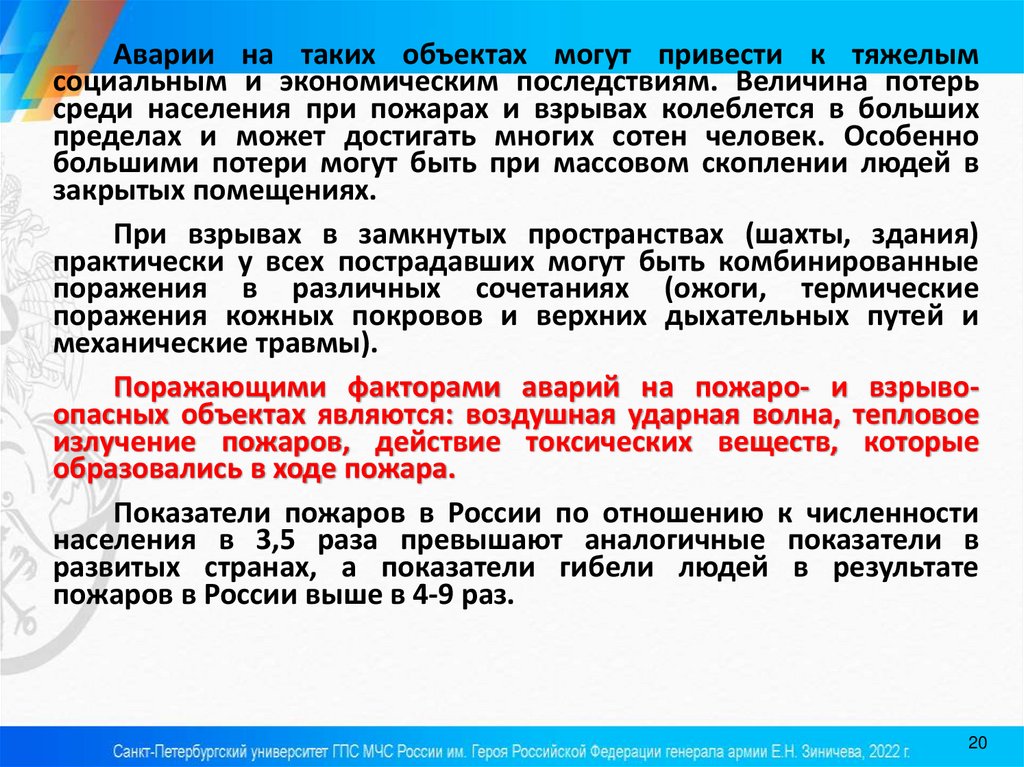

Аварии на таких объектах могут привести к тяжелым
социальным и экономическим последствиям. Величина потерь
среди населения при пожарах и взрывах колеблется в больших
пределах и может достигать многих сотен человек. Особенно
большими потери могут быть при массовом скоплении людей в
закрытых помещениях.
При взрывах в замкнутых пространствах (шахты, здания)
практически у всех пострадавших могут быть комбинированные
поражения в различных сочетаниях (ожоги, термические
поражения кожных покровов и верхних дыхательных путей и
механические травмы).

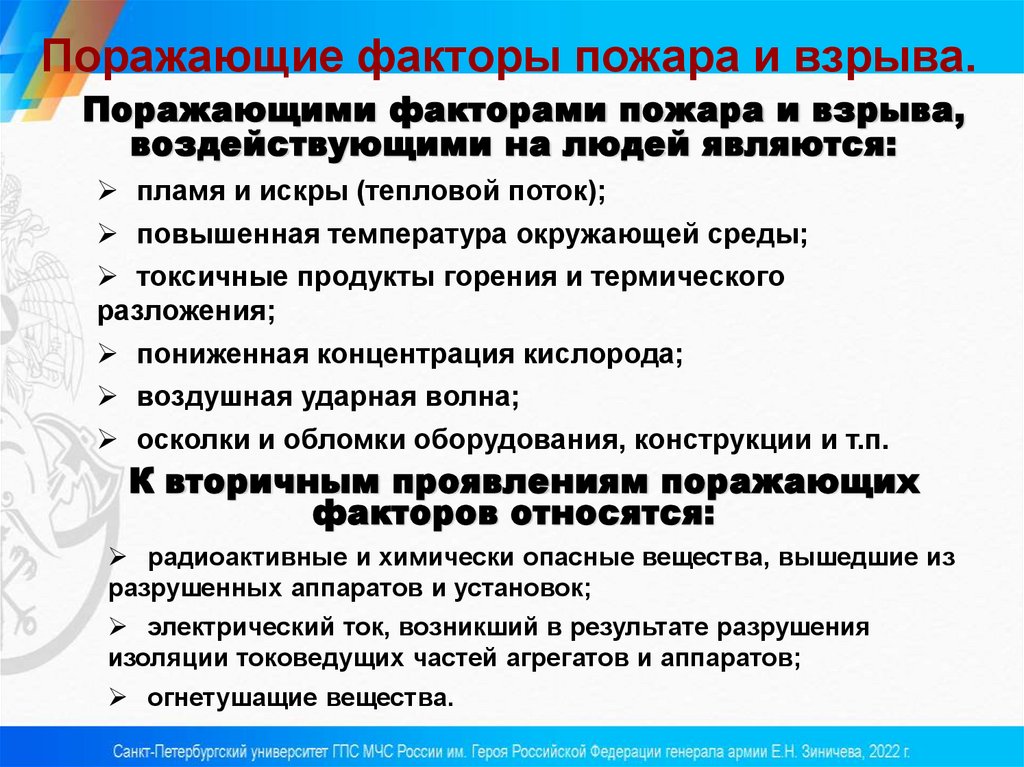

Поражающими факторами аварий на пожаро- и взрывоопасных объектах являются: воздушная ударная волна, тепловое
излучение пожаров, действие токсических веществ, которые
образовались в ходе пожара.
Показатели пожаров в России по отношению к численности
населения в 3,5 раза превышают аналогичные показатели в
развитых странах, а показатели гибели людей в результате
пожаров в России выше в 4-9 раз.
20

21.

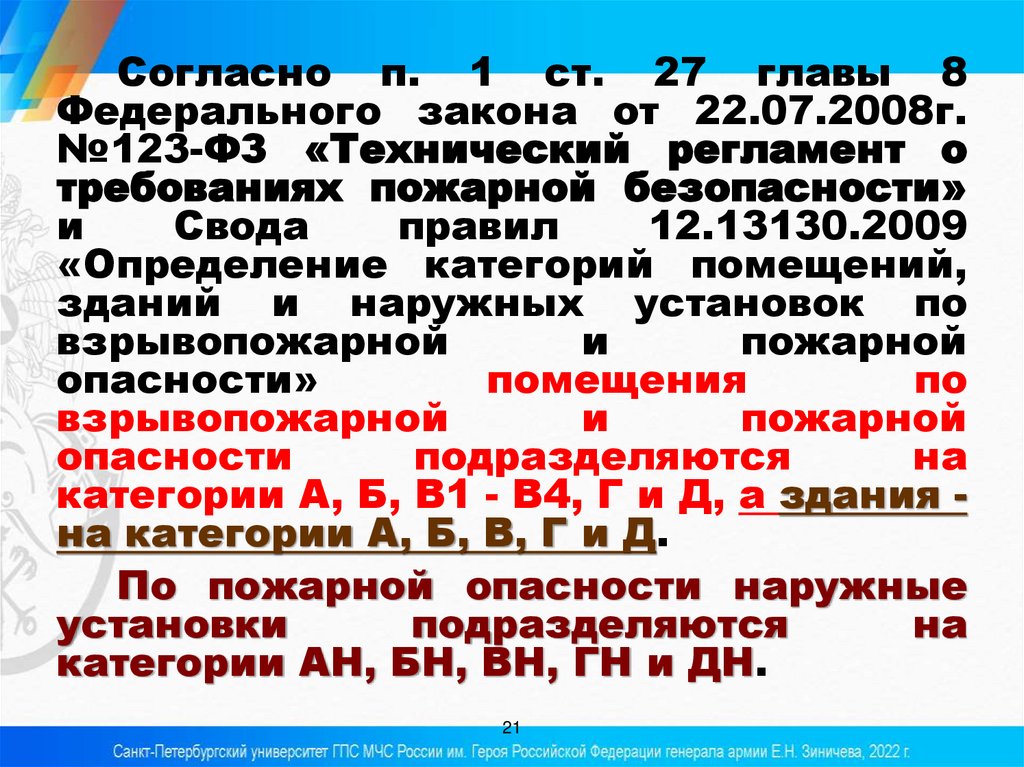

Cогласно п. 1 ст. 27 главы 8
Федерального закона от 22.07.2008г.
№123-ФЗ «Технический регламент о
требованиях пожарной безопасности»
и
Свода
правил
12.13130.2009
«Определение категорий помещений,
зданий и наружных установок по
взрывопожарной
и
пожарной
опасности»
помещения
по
взрывопожарной
и
пожарной
опасности
подразделяются
на
категории А, Б, В1 - В4, Г и Д, а здания на категории А, Б, В, Г и Д.
По пожарной опасности наружные
установки
подразделяются
на
категории АН, БН, ВН, ГН и ДН.
21

22.

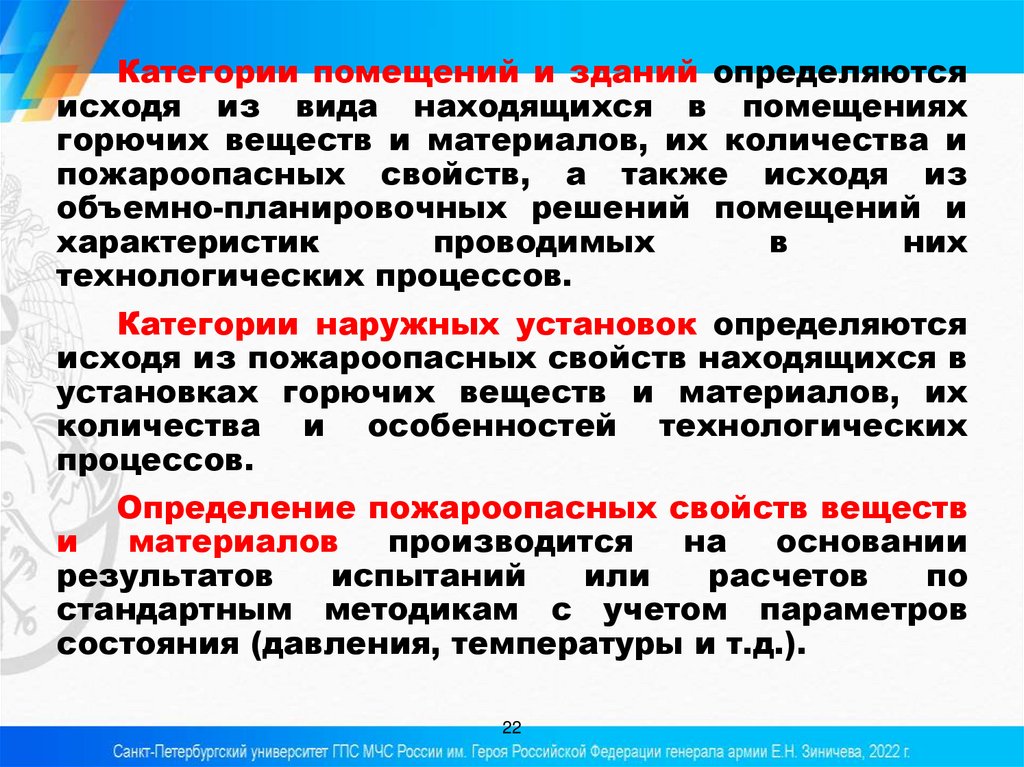

Категории помещений и зданий определяются
исходя из вида находящихся в помещениях
горючих веществ и материалов, их количества и
пожароопасных свойств, а также исходя из
объемно-планировочных решений помещений и
характеристик
проводимых
в
них
технологических процессов.
Категории наружных установок определяются
исходя из пожароопасных свойств находящихся в
установках горючих веществ и материалов, их
количества и особенностей технологических
процессов.
Определение пожароопасных свойств веществ
и
материалов
производится
на
основании
результатов
испытаний
или
расчетов
по
стандартным методикам с учетом параметров
состояния (давления, температуры и т.д.).
22

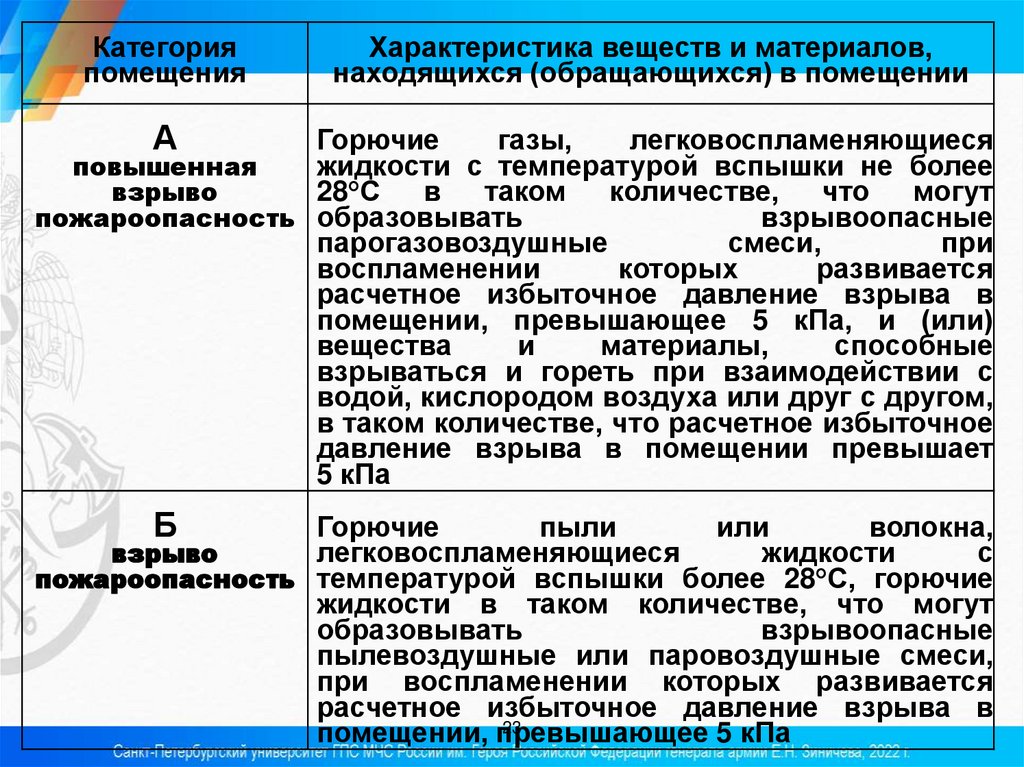

23.

Категория
помещения
Характеристика веществ и материалов,
находящихся (обращающихся) в помещении
А
Горючие
газы,
легковоспламеняющиеся
повышенная
жидкости с температурой вспышки не более
взрыво
28°С
в
таком
количестве, что
могут
пожароопасность образовывать
взрывоопасные
парогазовоздушные
смеси,
при
воспламенении
которых
развивается
расчетное избыточное давление взрыва в
помещении, превышающее 5 кПа, и (или)
вещества
и
материалы,
способные
взрываться и гореть при взаимодействии с
водой, кислородом воздуха или друг с другом,
в таком количестве, что расчетное избыточное
давление взрыва в помещении превышает
5 кПа
Б
Горючие
пыли
или
волокна,
взрыво
легковоспламеняющиеся
жидкости
с
пожароопасность температурой вспышки более 28°С, горючие
жидкости в таком количестве, что могут
образовывать
взрывоопасные
пылевоздушные или паровоздушные смеси,
при воспламенении которых развивается
расчетное избыточное давление взрыва в
23
помещении, превышающее
5 кПа

24.

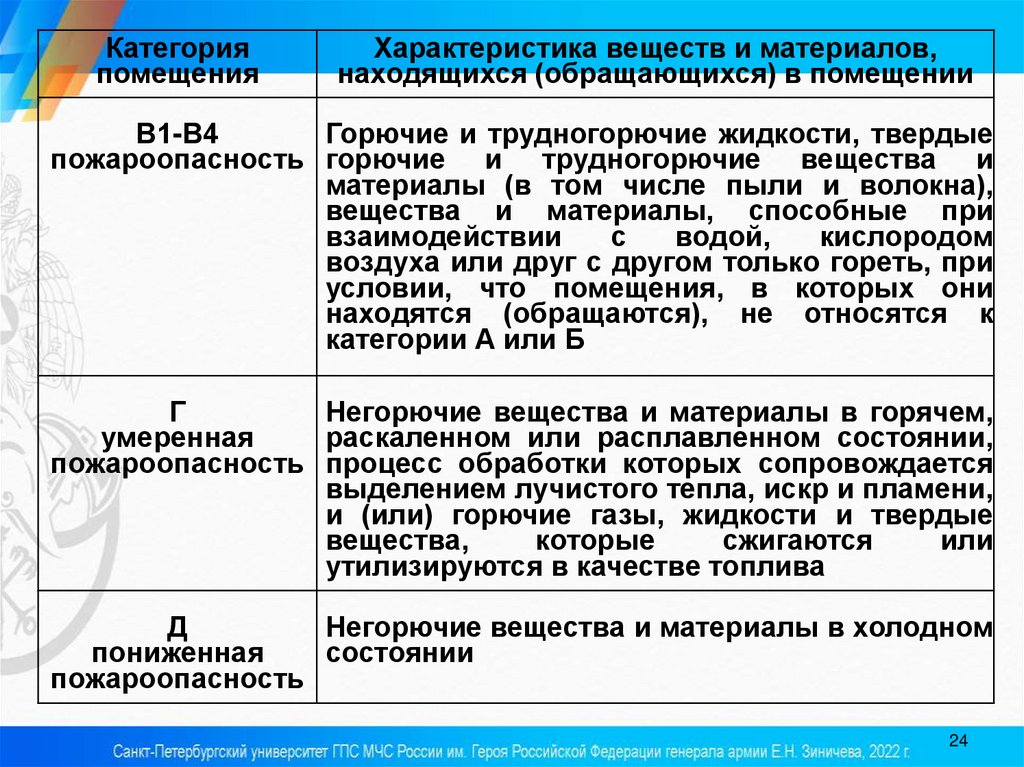

Категория
помещения
Характеристика веществ и материалов,
находящихся (обращающихся) в помещении
В1-В4
Горючие и трудногорючие жидкости, твердые
пожароопасность горючие и трудногорючие вещества и
материалы (в том числе пыли и волокна),
вещества и материалы, способные при
взаимодействии
с
водой,
кислородом
воздуха или друг с другом только гореть, при
условии, что помещения, в которых они
находятся (обращаются), не относятся к
категории А или Б
Г
Негорючие вещества и материалы в горячем,
умеренная
раскаленном или расплавленном состоянии,
пожароопасность процесс обработки которых сопровождается
выделением лучистого тепла, искр и пламени,
и (или) горючие газы, жидкости и твердые
вещества,
которые
сжигаются
или
утилизируются в качестве топлива
Д
Негорючие вещества и материалы в холодном
пониженная
состоянии
пожароопасность
24

25. ВТОРОЙ ВОПРОС

Зоны заражения
и
очаги поражения
при
ядерных взрывах
и
авариях на АЭС

26.

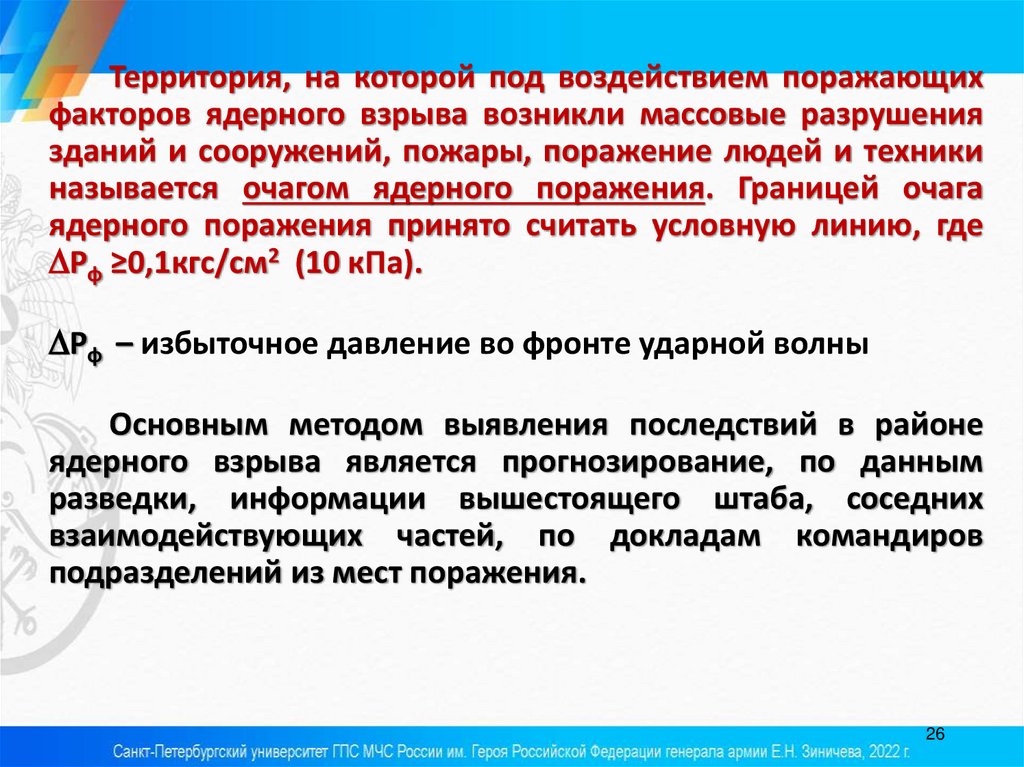

Территория, на которой под воздействием поражающих
факторов ядерного взрыва возникли массовые разрушения
зданий и сооружений, пожары, поражение людей и техники
называется очагом ядерного поражения. Границей очага
ядерного поражения принято считать условную линию, где
Рф ≥0,1кгс/см2 (10 кПа).
Рф – избыточное давление во фронте ударной волны
Основным методом выявления последствий в районе
ядерного взрыва является прогнозирование, по данным
разведки, информации вышестоящего штаба, соседних
взаимодействующих частей, по докладам командиров
подразделений из мест поражения.
26

27.

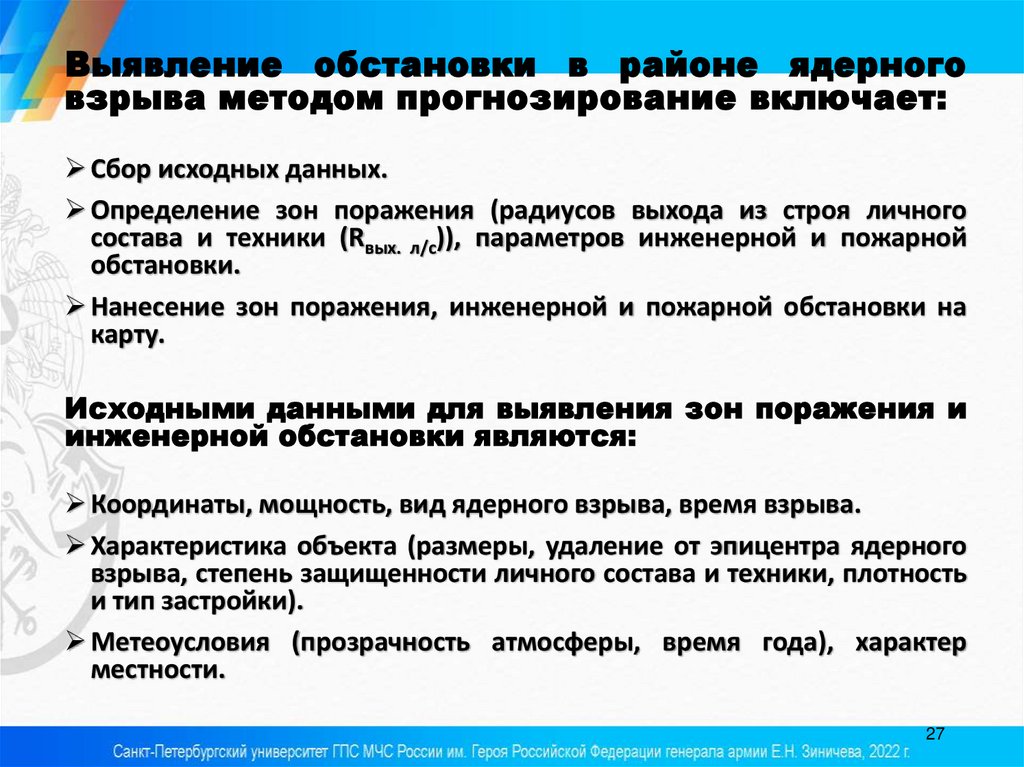

Выявление обстановки в районе ядерного
взрыва методом прогнозирование включает:
Сбор исходных данных.
Определение зон поражения (радиусов выхода из строя личного
состава и техники (Rвых. л/с)), параметров инженерной и пожарной
обстановки.
Нанесение зон поражения, инженерной и пожарной обстановки на
карту.
Исходными данными для выявления зон поражения и
инженерной обстановки являются:
Координаты, мощность, вид ядерного взрыва, время взрыва.
Характеристика объекта (размеры, удаление от эпицентра ядерного
взрыва, степень защищенности личного состава и техники, плотность
и тип застройки).
Метеоусловия (прозрачность атмосферы, время года), характер
местности.
27

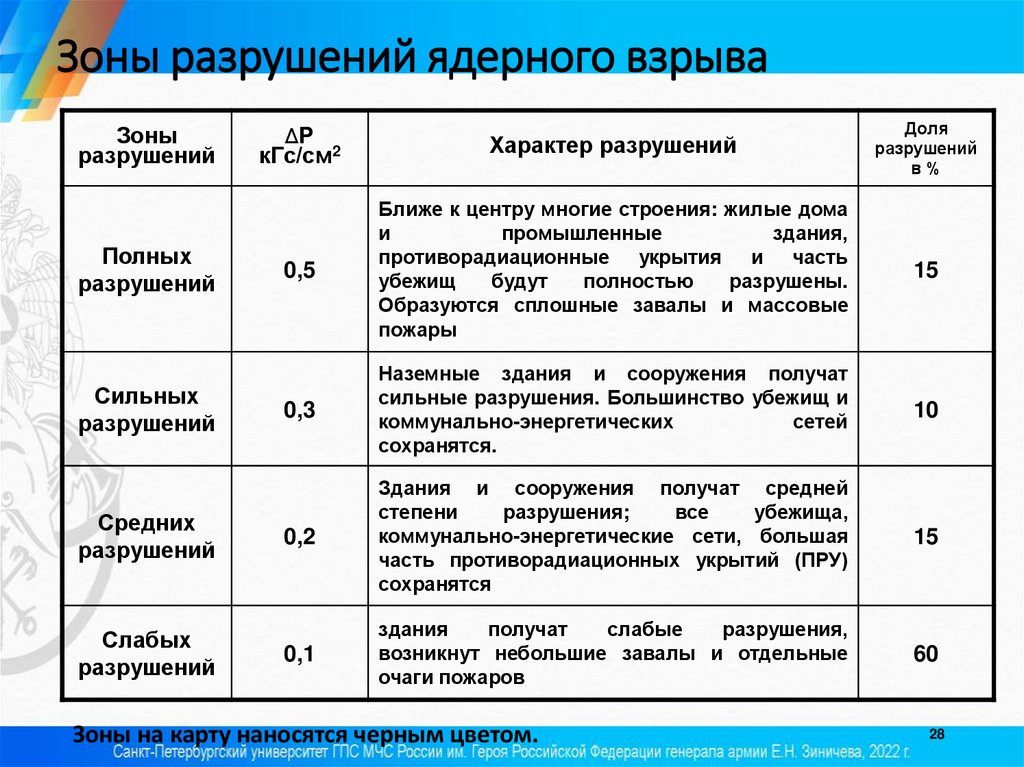

28. Зоны разрушений ядерного взрыва

Зоны
разрушений
Полных
разрушений
Сильных
разрушений
Средних
разрушений
Слабых
разрушений
ΔР
кГс/см2
Характер разрушений
Доля
разрушений
в%
0,5
Ближе к центру многие строения: жилые дома
и
промышленные
здания,
противорадиационные укрытия и часть
убежищ
будут
полностью
разрушены.
Образуются сплошные завалы и массовые
пожары
15
0,3
Наземные здания и сооружения получат
сильные разрушения. Большинство убежищ и
коммунально-энергетических
сетей
сохранятся.
10
0,2
Здания и сооружения получат средней
степени
разрушения;
все
убежища,
коммунально-энергетические сети, большая
часть противорадиационных укрытий (ПРУ)
сохранятся
15
0,1
здания
получат
слабые
разрушения,
возникнут небольшие завалы и отдельные
очаги пожаров
60
Зоны на карту наносятся черным цветом.
28

29.

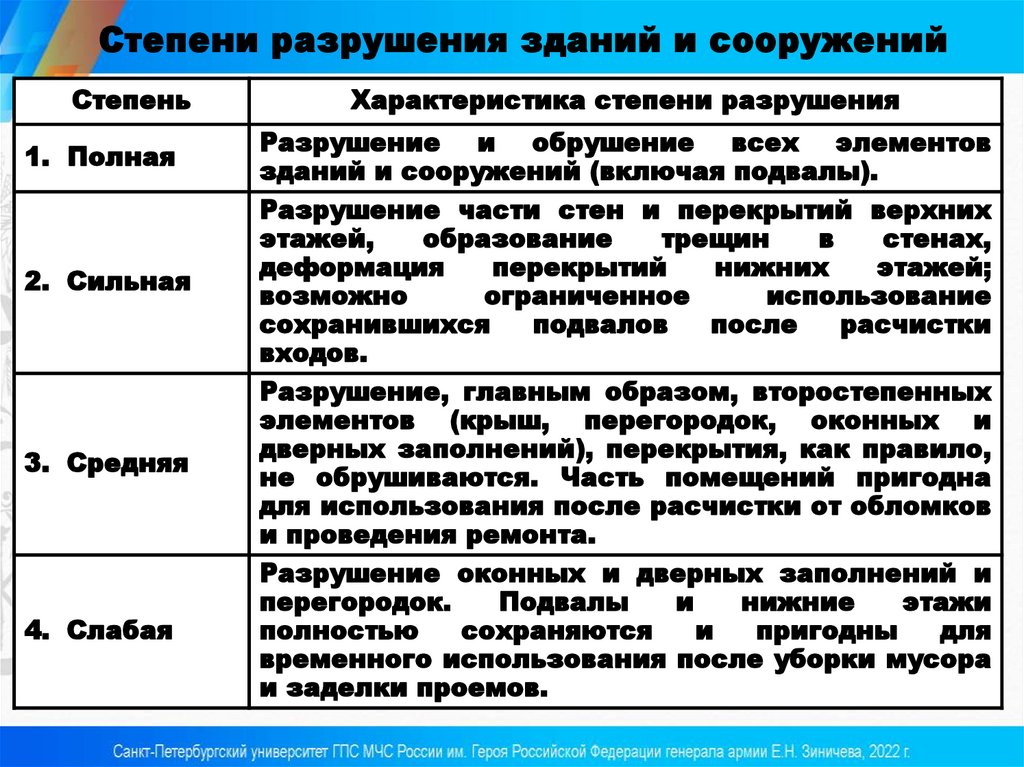

Степени разрушения зданий и сооружений
Степень
Характеристика степени разрушения
1. Полная
Разрушение и обрушение всех элементов
зданий и сооружений (включая подвалы).
2. Сильная
Разрушение части стен и перекрытий верхних
этажей,
образование
трещин
в
стенах,
деформация
перекрытий
нижних
этажей;
возможно
ограниченное
использование
сохранившихся
подвалов
после
расчистки
входов.
3. Средняя
Разрушение, главным образом, второстепенных
элементов (крыш, перегородок, оконных и
дверных заполнений), перекрытия, как правило,
не обрушиваются. Часть помещений пригодна
для использования после расчистки от обломков
и проведения ремонта.
4. Слабая
Разрушение оконных и дверных заполнений и
перегородок.
Подвалы
и
нижние
этажи
полностью
сохраняются
и
пригодны
для
временного использования после уборки мусора
и заделки проемов.

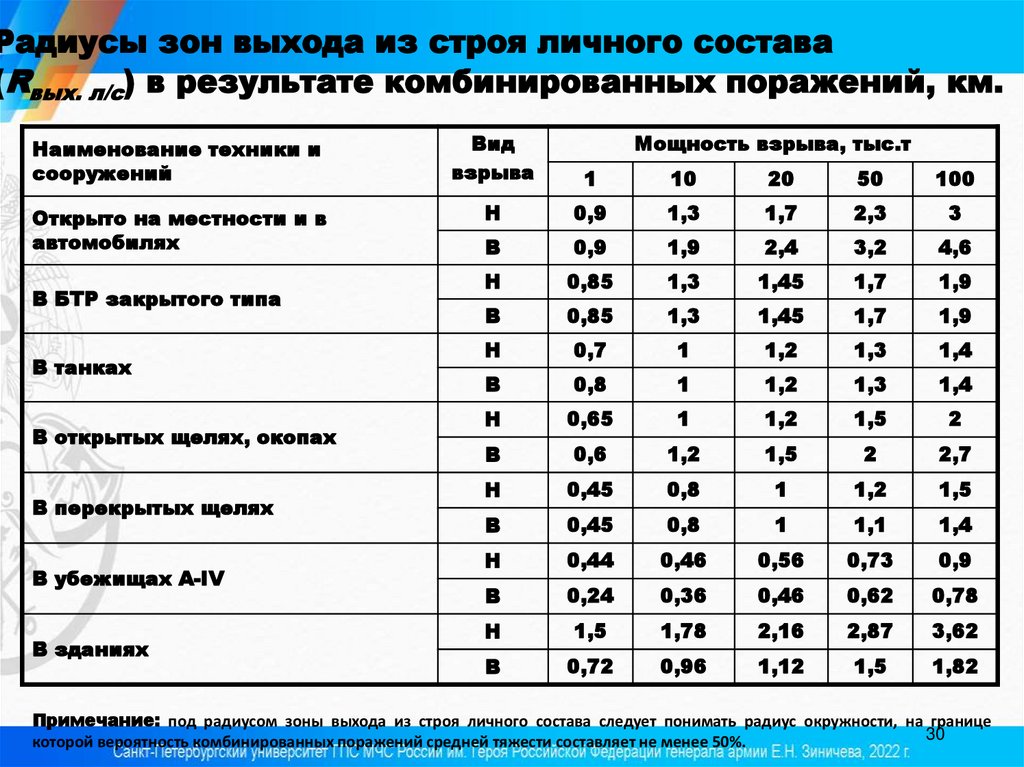

30. Радиусы зон выхода из строя личного состава (Rвых. л/с) в результате комбинированных поражений, км.

Наименование техники и
сооружений
Вид
взрыва
1
10
20
50
100
Открыто на местности и в
автомобилях
Н
0,9
1,3
1,7
2,3
3
В
0,9
1,9
2,4
3,2
4,6
Н
0,85
1,3
1,45
1,7
1,9
В
0,85
1,3
1,45
1,7
1,9
Н
0,7
1
1,2
1,3
1,4
В
0,8
1
1,2
1,3
1,4
Н
0,65
1
1,2
1,5
2
В
0,6
1,2
1,5
2
2,7
Н
0,45
0,8
1
1,2
1,5
В
0,45
0,8
1
1,1
1,4
Н
0,44
0,46
0,56
0,73
0,9
В
0,24
0,36
0,46
0,62
0,78
Н
1,5
1,78
2,16
2,87
3,62
В
0,72
0,96
1,12
1,5
1,82
В БТР закрытого типа
В танках
В открытых щелях, окопах
В перекрытых щелях
В убежищах А-IV
В зданиях
Мощность взрыва, тыс.т
Примечание: под радиусом зоны выхода из строя личного состава следует понимать радиус окружности, на границе
30
которой вероятность комбинированных поражений средней тяжести составляет не менее 50%.

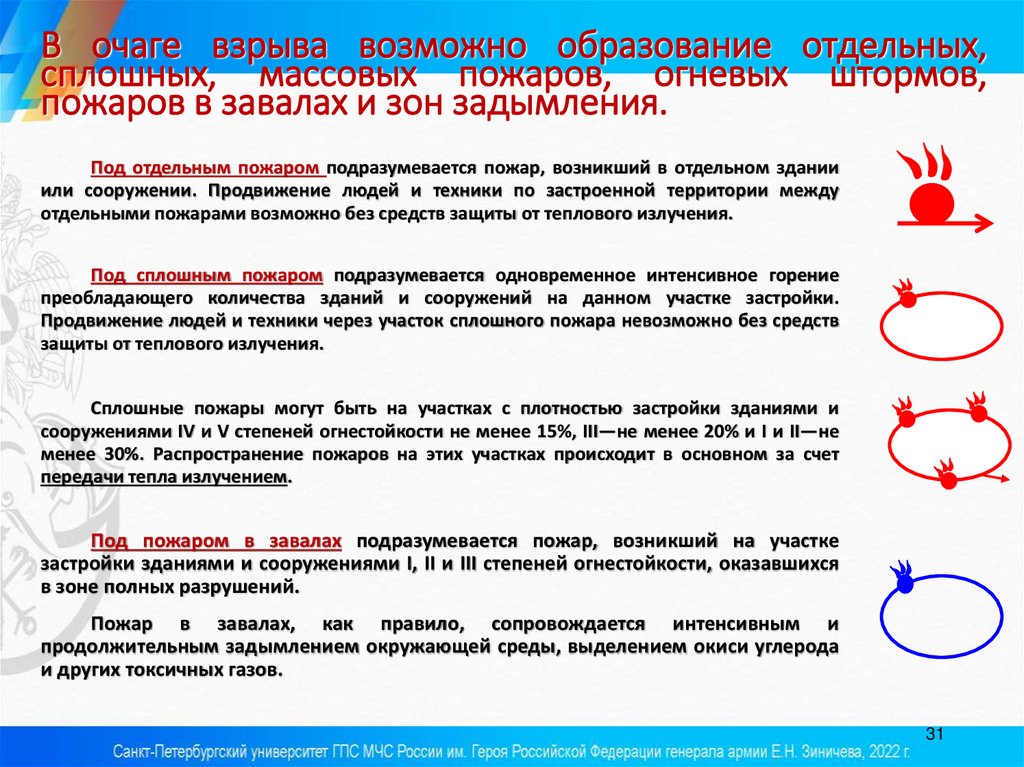

31. В очаге взрыва возможно образование отдельных, сплошных, массовых пожаров, огневых штормов, пожаров в завалах и зон задымления.

Под отдельным пожаром подразумевается пожар, возникший в отдельном здании
или сооружении. Продвижение людей и техники по застроенной территории между
отдельными пожарами возможно без средств защиты от теплового излучения.
Под сплошным пожаром подразумевается одновременное интенсивное горение
преобладающего количества зданий и сооружений на данном участке застройки.
Продвижение людей и техники через участок сплошного пожара невозможно без средств
защиты от теплового излучения.
Сплошные пожары могут быть на участках с плотностью застройки зданиями и
сооружениями IV и V степеней огнестойкости не менее 15%, III—не менее 20% и I и II—не
менее 30%. Распространение пожаров на этих участках происходит в основном за счет
передачи тепла излучением.
Под пожаром в завалах подразумевается пожар, возникший на участке
застройки зданиями и сооружениями I, II и III степеней огнестойкости, оказавшихся
в зоне полных разрушений.
Пожар в завалах, как правило, сопровождается интенсивным и
продолжительным задымлением окружающей среды, выделением окиси углерода
и других токсичных газов.
31

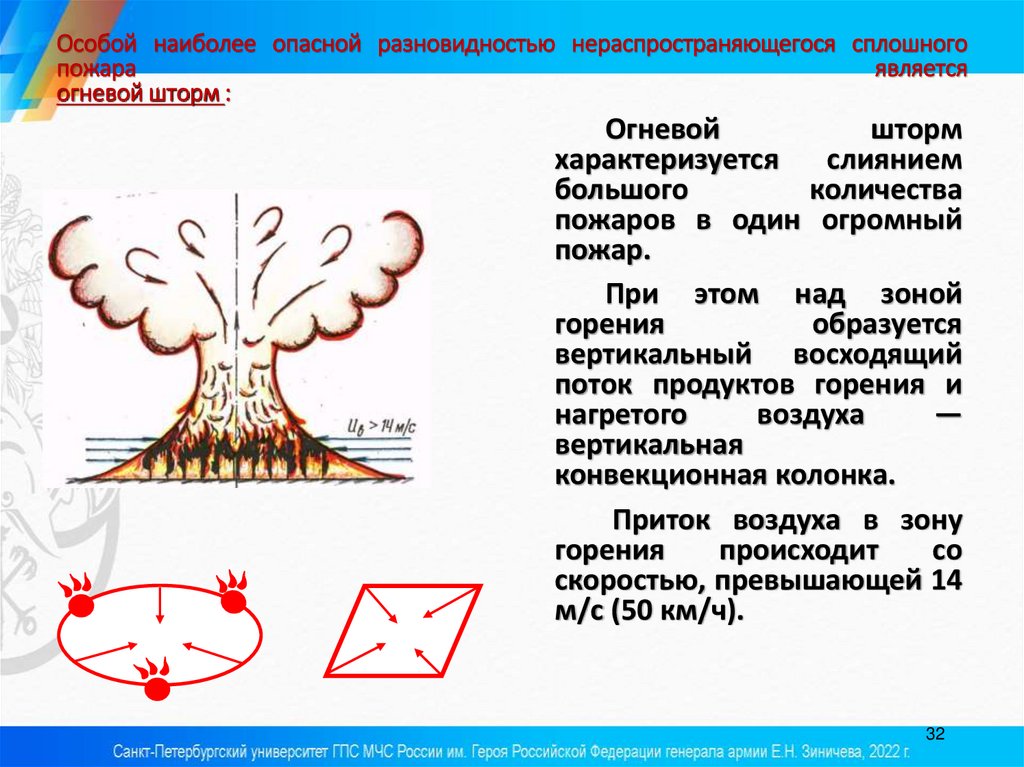

32. Особой наиболее опасной разновидностью нераспространяющегося сплошного пожара является огневой шторм :

Огневой
шторм
характеризуется
слиянием
большого
количества
пожаров в один огромный
пожар.
При этом над зоной
горения
образуется
вертикальный восходящий
поток продуктов горения и
нагретого
воздуха
—
вертикальная
конвекционная колонка.
Приток воздуха в зону
горения
происходит
со
скоростью, превышающей 14
м/с (50 км/ч).
32

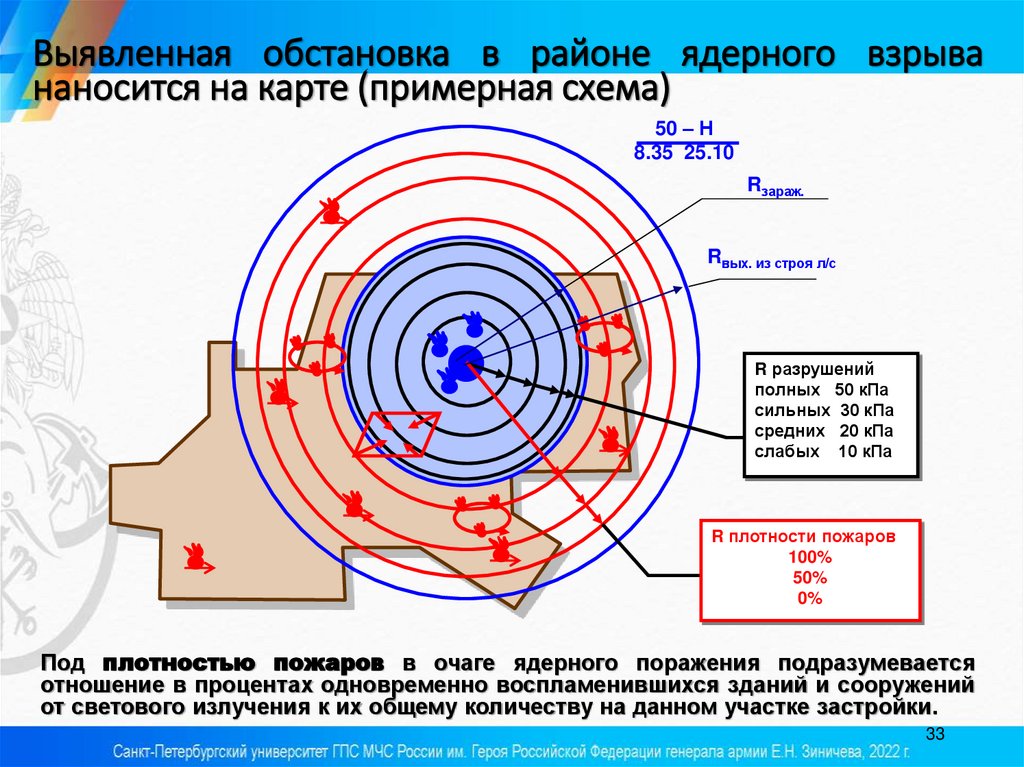

33. Выявленная обстановка в районе ядерного взрыва наносится на карте (примерная схема)

50 – Н
8.35 25.10
Rзараж.
Rвых. из строя л/с
R разрушений
полных 50 кПа
сильных 30 кПа
средних 20 кПа
слабых 10 кПа
R плотности пожаров
100%
50%
0%
Под плотностью пожаров в очаге ядерного поражения подразумевается
отношение в процентах одновременно воспламенившихся зданий и сооружений
от светового излучения к их общему количеству на данном участке застройки.
33

34.

Зоны заражения
10 – Н
12.16 25.10
При одиночном ядерном взрыве.
В
Г
А
Б
При аварии на АЭС
30 км зона
1000
400
Г
В
Б
А
М

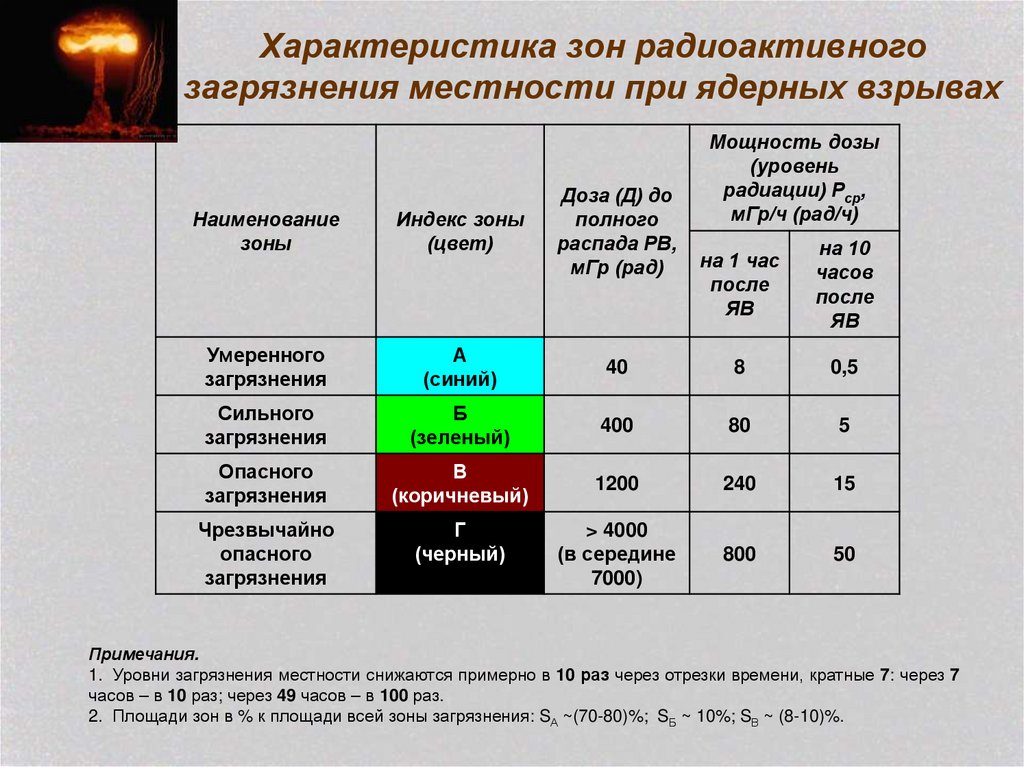

35.

Характеристика зон радиоактивного
загрязнения местности при ядерных взрывах
Наименование
зоны
Индекс зоны
(цвет)
Доза (Д) до
полного
распада РВ,
мГр (рад)
Умеренного
загрязнения
А
(синий)
Сильного
загрязнения
Мощность дозы
(уровень
радиации) Рср,
мГр/ч (рад/ч)
на 1 час
после
ЯВ
на 10
часов
после
ЯВ
40
8
0,5
Б
(зеленый)
400
80
5
Опасного
загрязнения
В
(коричневый)
1200
240
15
Чрезвычайно
опасного
загрязнения
Г
(черный)
> 4000
(в середине
7000)
800
50
Примечания.
1. Уровни загрязнения местности снижаются примерно в 10 раз через отрезки времени, кратные 7: через 7
часов – в 10 раз; через 49 часов – в 100 раз.
2. Площади зон в % к площади всей зоны загрязнения: SА ~(70-80)%; SБ ~ 10%; SВ ~ (8-10)%.

36.

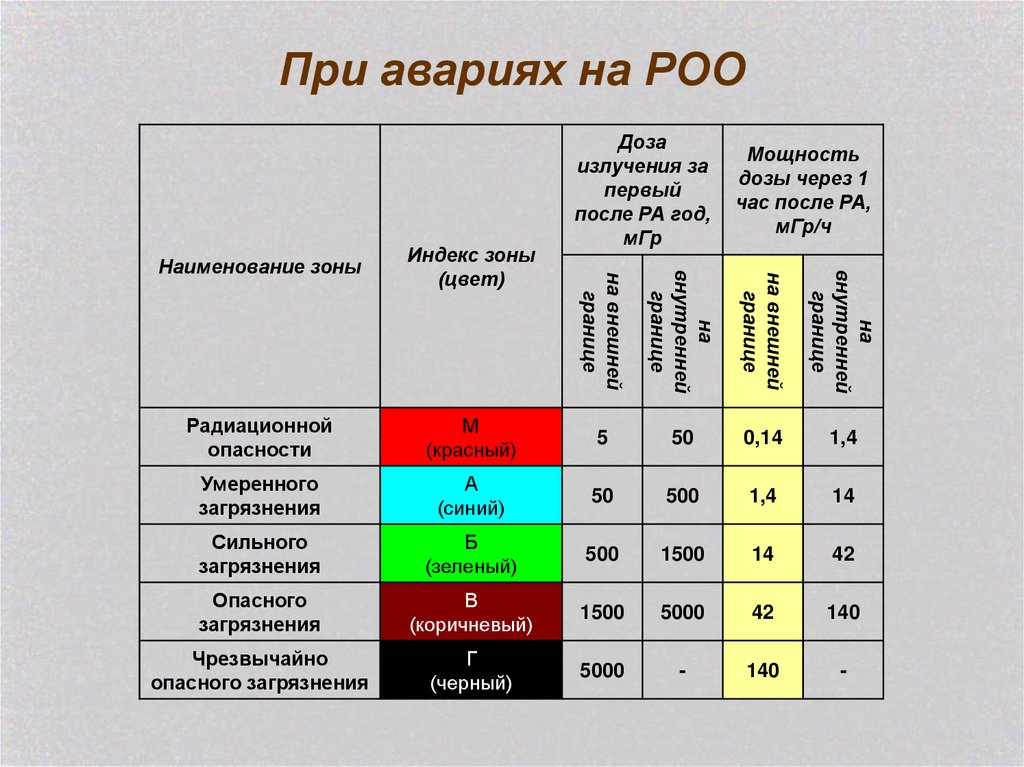

При авариях на РОО
Мощность
дозы через 1
час после РА,
мГр/ч
Наименование зоны
Индекс зоны
(цвет)
на внешней
границе
на
внутренней
границе
на внешней
границе
на
внутренней
границе
Доза
излучения за
первый
после РА год,
мГр
Радиационной
опасности
М
(красный)
5
50
0,14
1,4
Умеренного
загрязнения
А
(синий)
50
500
1,4
14
Сильного
загрязнения
Б
(зеленый)
500
1500
14
42
Опасного
загрязнения
В
(коричневый)
1500
5000
42
140
Чрезвычайно
опасного загрязнения
Г
(черный)
5000
-
140
-

37.

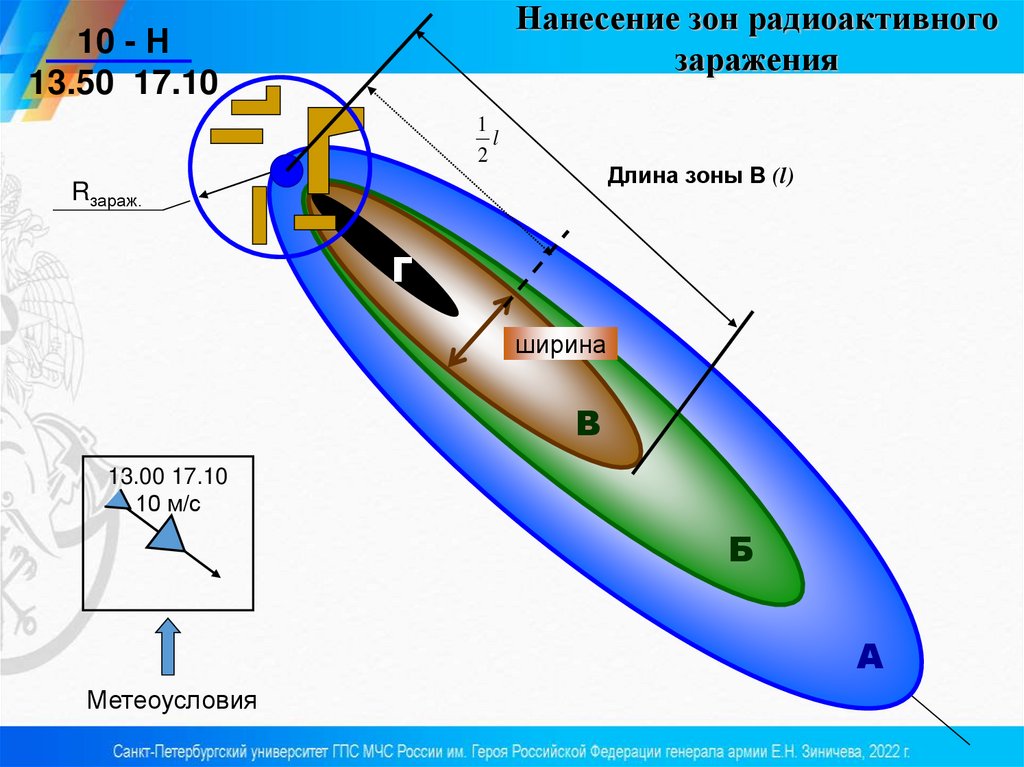

Нанесение зон радиоактивного
заражения
10 - Н
13.50 17.10
1
l
2
Длина зоны В (l)
Rзараж.
Г
ширина
В
13.00 17.10
10 м/с
Б
А
Метеоусловия

38.

Радиусы зон заражения А, Б и В
в районе наземного взрыва
с наветренной стороны в М

39.

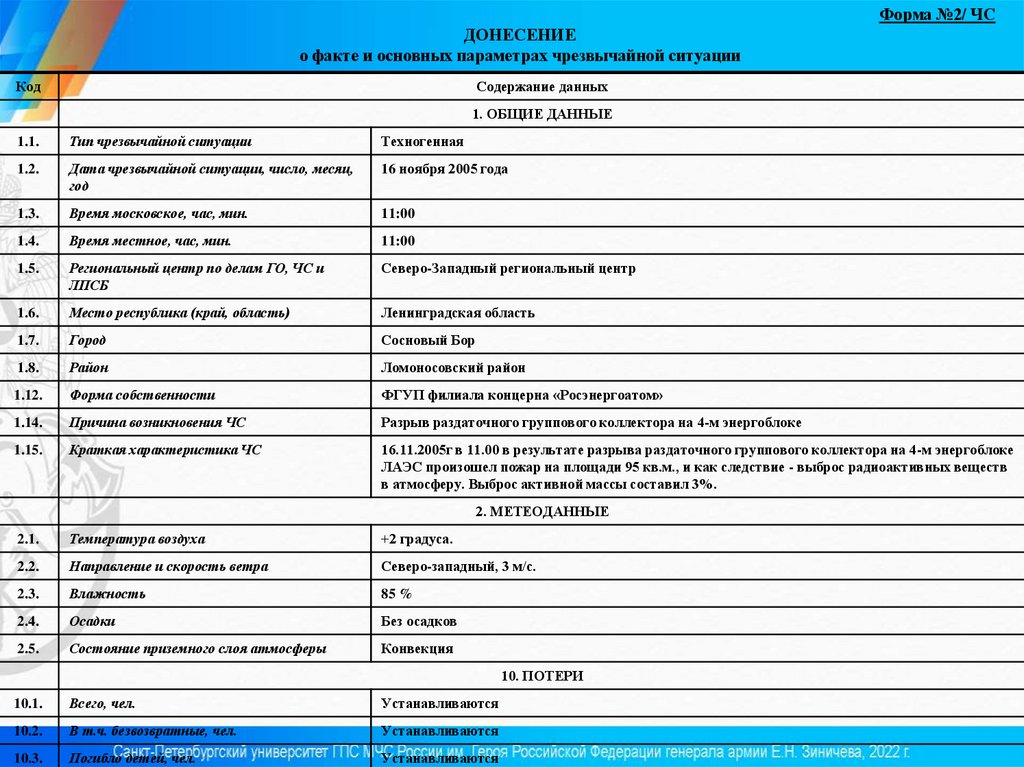

Форма №2/ ЧС
ДОНЕСЕНИЕ
о факте и основных параметрах чрезвычайной ситуации
Код
Содержание данных
1. ОБЩИЕ ДАННЫЕ
1.1.
Тип чрезвычайной ситуации
Техногенная
1.2.
Дата чрезвычайной ситуации, число, месяц,
год
16 ноября 2005 года
1.3.
Время московское, час, мин.
11:00
1.4.
Время местное, час, мин.
11:00
1.5.
Региональный центр по делам ГО, ЧС и
ЛПСБ
Северо-Западный региональный центр
1.6.
Место республика (край, область)
Ленинградская область
1.7.
Город
Сосновый Бор
1.8.
Район
Ломоносовский район
1.12.
Форма собственности
ФГУП филиала концерна «Росэнергоатом»
1.14.
Причина возникновения ЧС
Разрыв раздаточного группового коллектора на 4-м энергоблоке
1.15.
Краткая характеристика ЧС
16.11.2005г в 11.00 в результате разрыва раздаточного группового коллектора на 4-м энергоблоке
ЛАЭС произошел пожар на площади 95 кв.м., и как следствие - выброс радиоактивных веществ
в атмосферу. Выброс активной массы составил 3%.
2. МЕТЕОДАННЫЕ
2.1.
Температура воздуха
+2 градуса.
2.2.
Направление и скорость ветра
Северо-западный, 3 м/с.
2.3.
Влажность
85 %
2.4.
Осадки
Без осадков
2.5.
Состояние приземного слоя атмосферы
Конвекция
10. ПОТЕРИ
10.1.
Всего, чел.
Устанавливаются
10.2.
В т.ч. безвозвратные, чел.
Устанавливаются
10.3.
Погибло детей, чел.
Устанавливаются

40.

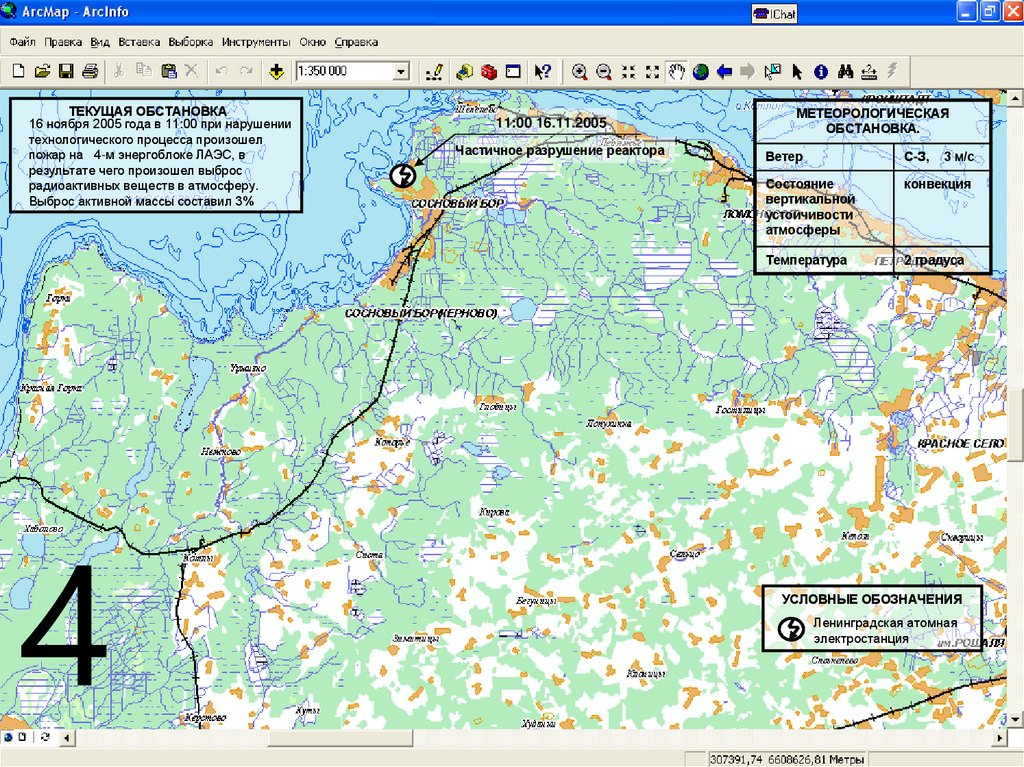

ТЕКУЩАЯ ОБСТАНОВКА
16 ноября 2005 года в 11:00 при нарушении
технологического процесса произошел
пожар на 4-м энергоблоке ЛАЭС, в
результате чего произошел выброс
радиоактивных веществ в атмосферу.
Выброс активной массы составил 3%
4
11:00 16.11.2005
Частичное разрушение реактора
МЕТЕОРОЛОГИЧЕСКАЯ
ОБСТАНОВКА.
Ветер
С-З,
3 м/с
Состояние
вертикальной
устойчивости
атмосферы
конвекция
Температура
2 градуса
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Ленинградская атомная
электростанция

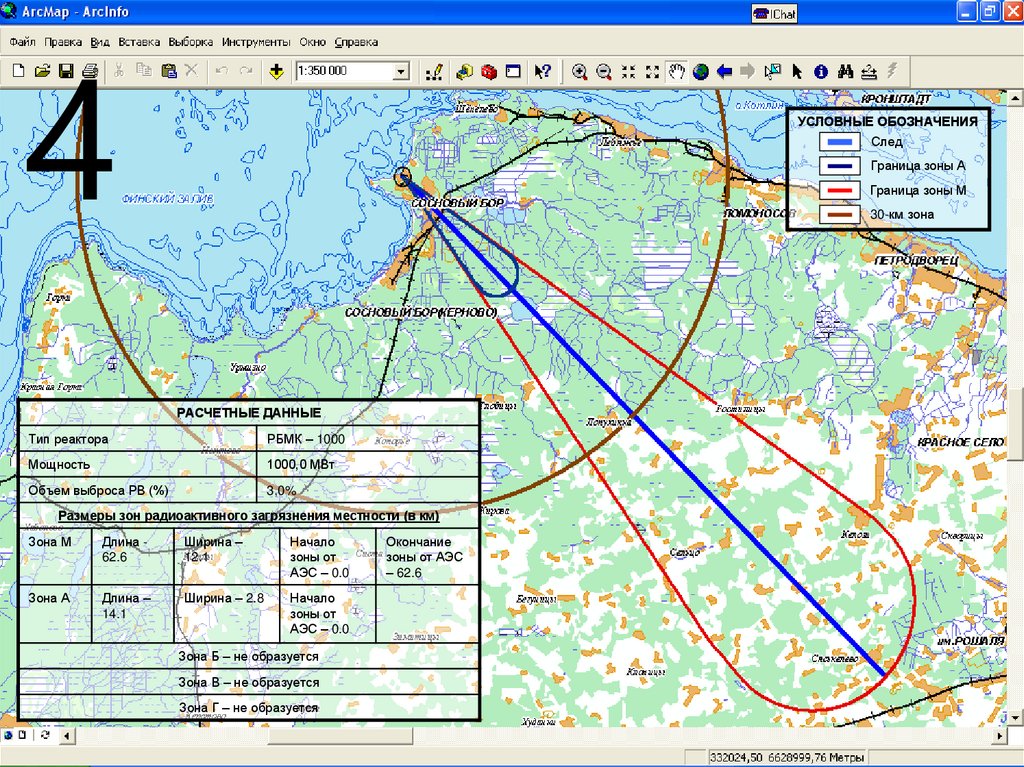

41.

4
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
След
Граница зоны А
Граница зоны М
30-км зона
РАСЧЕТНЫЕ ДАННЫЕ
Тип реактора
РБМК – 1000
Мощность
1000,0 МВт
Объем выброса РВ (%)
3,0%
Размеры зон радиоактивного загрязнения местности (в км)
Зона М
Длина 62.6
Ширина –
12.1
Начало
зоны от
АЭС – 0.0
Зона А
Длина –
14.1
Ширина – 2.8
Начало
зоны от
АЭС – 0.0
Зона Б – не образуется
Зона В – не образуется
Зона Г – не образуется
Окончание
зоны от АЭС
– 62.6

42.

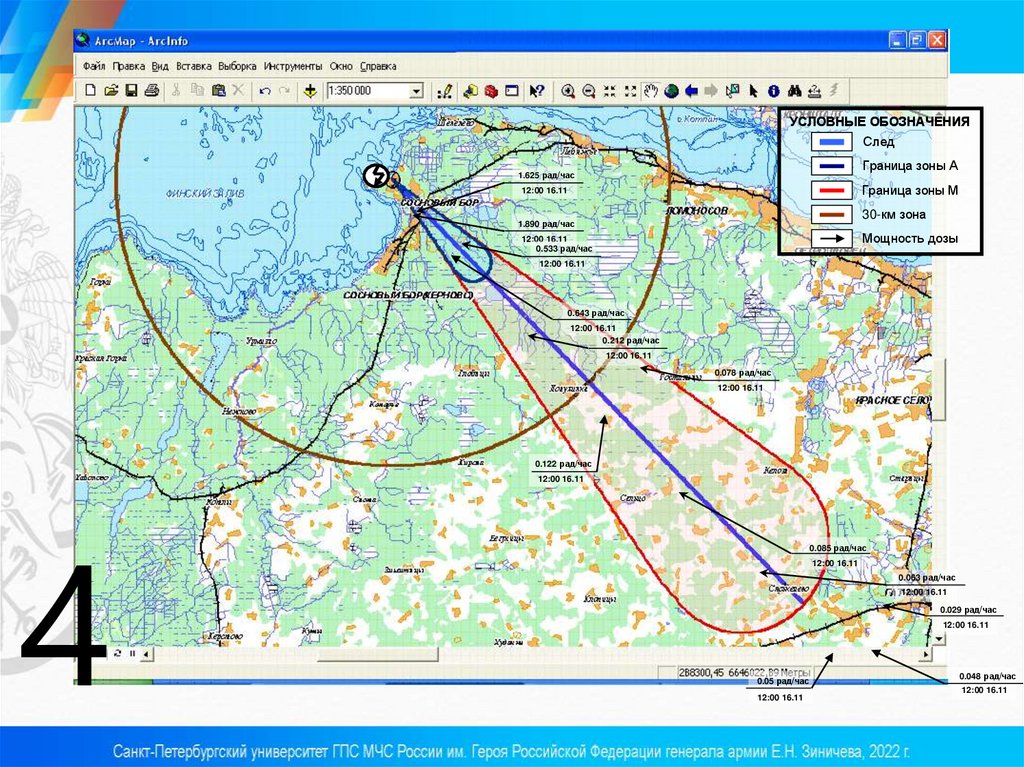

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
След
Граница зоны А
1.625 рад/час
Граница зоны М
12:00 16.11
30-км зона
1.890 рад/час
Мощность дозы
12:00 16.11
0.533 рад/час
12:00 16.11
0.643 рад/час
12:00 16.11
0.212 рад/час
12:00 16.11
0.078 рад/час
12:00 16.11
0.122 рад/час
12:00 16.11
4
0.085 рад/час
12:00 16.11
0.063 рад/час
12:00 16.11
0.029 рад/час
12:00 16.11
0.05 рад/час
12:00 16.11
0.048 рад/час
12:00 16.11

43.

4

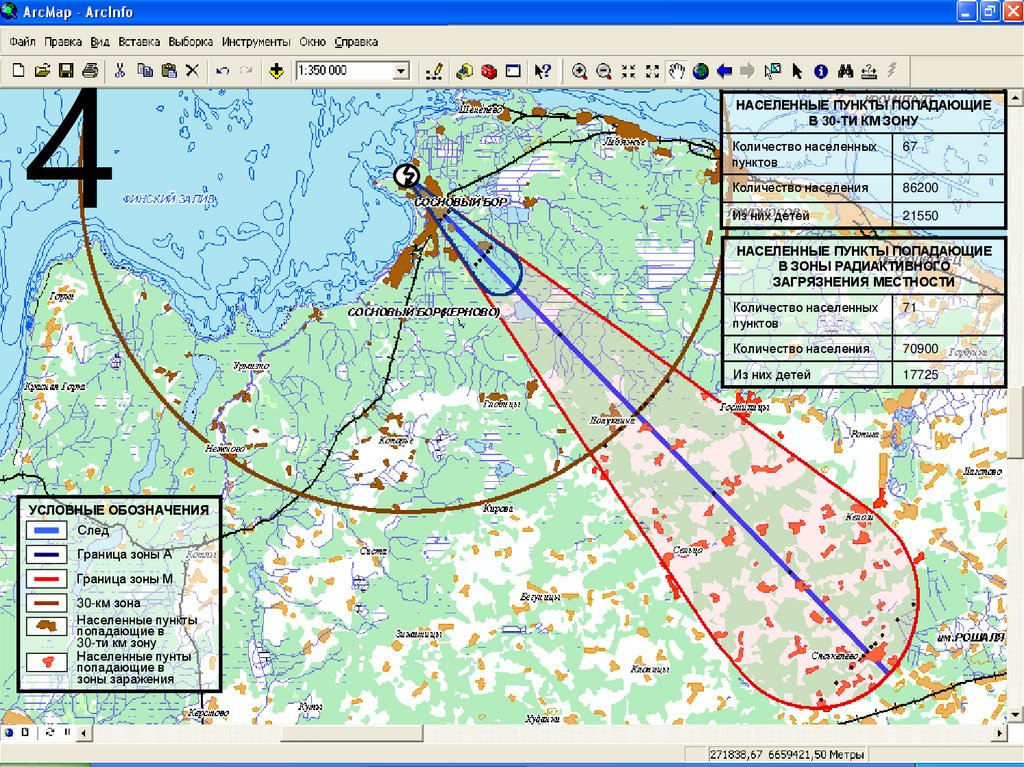

НАСЕЛЕННЫЕ ПУНКТЫ ПОПАДАЮЩИЕ
В 30-ТИ КМ ЗОНУ
Количество населенных
пунктов
67
Количество населения
86200
Из них детей
21550
НАСЕЛЕННЫЕ ПУНКТЫ ПОПАДАЮЩИЕ
В ЗОНЫ РАДИАКТИВНОГО
ЗАГРЯЗНЕНИЯ МЕСТНОСТИ
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
След
Граница зоны А
Граница зоны М
30-км зона
Населенные пункты
попадающие в
30-ти км зону
Населенные пунты
попадающие в
зоны заражения
Количество населенных
пунктов
71
Количество населения
70900
Из них детей
17725

44.

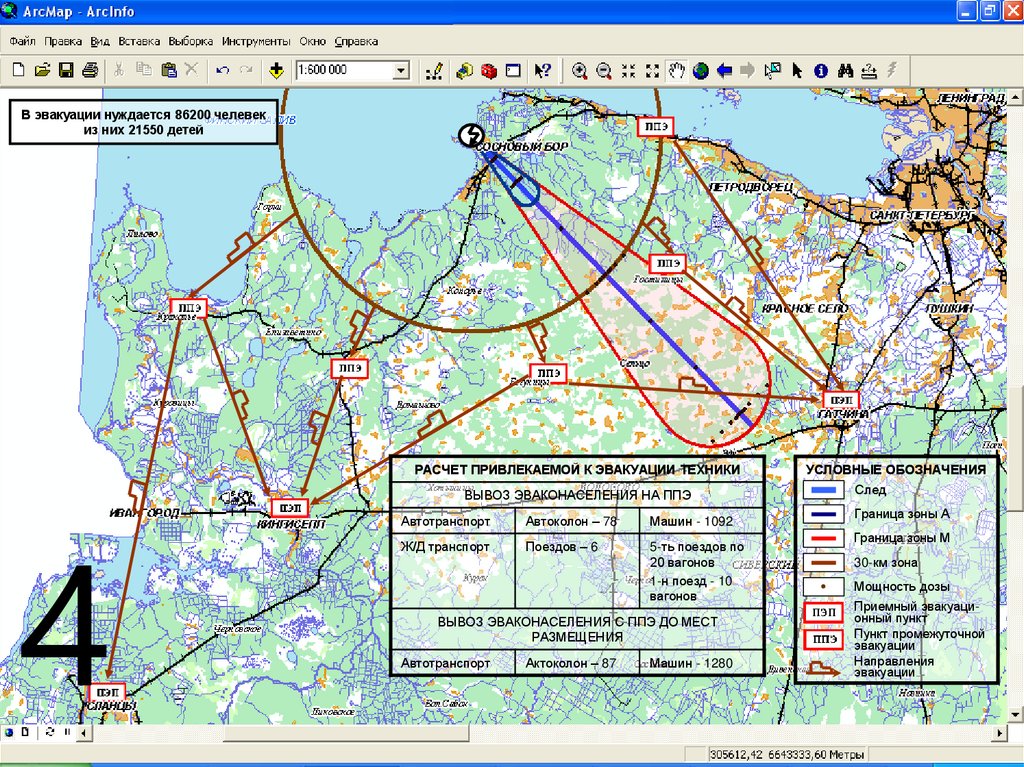

В эвакуации нуждается 86200 челевек
из них 21550 детей
РАСЧЕТ ПРИВЛЕКАЕМОЙ К ЭВАКУАЦИИ ТЕХНИКИ
4
ВЫВОЗ ЭВАКОНАСЕЛЕНИЯ НА ППЭ
Автотранспорт
Автоколон – 78
Машин - 1092
Ж/Д транспорт
Поездов – 6
5-ть поездов по
20 вагонов
1-н поезд - 10
вагонов
ВЫВОЗ ЭВАКОНАСЕЛЕНИЯ С ППЭ ДО МЕСТ
РАЗМЕЩЕНИЯ
Автотранспорт
Актоколон – 87
Машин - 1280
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
След
Граница зоны А
Граница зоны М
30-км зона
Мощность дозы
Приемный эвакуационный пункт
Пункт промежуточной
эвакуации
Направления
эвакуации

45.

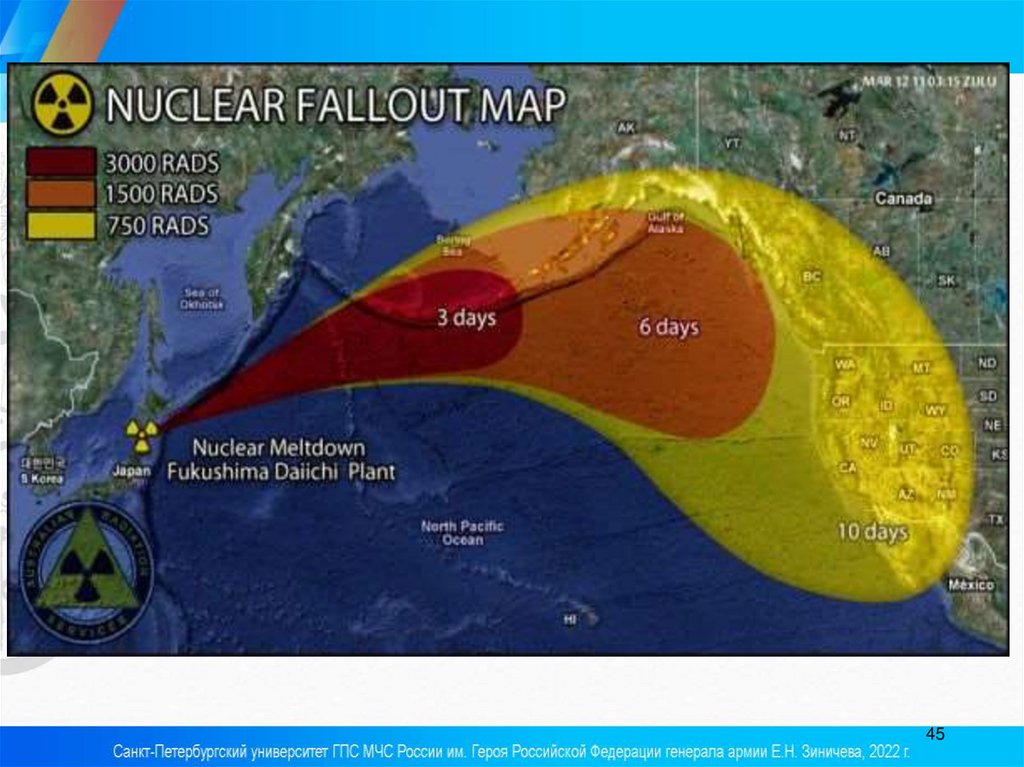

45

46.

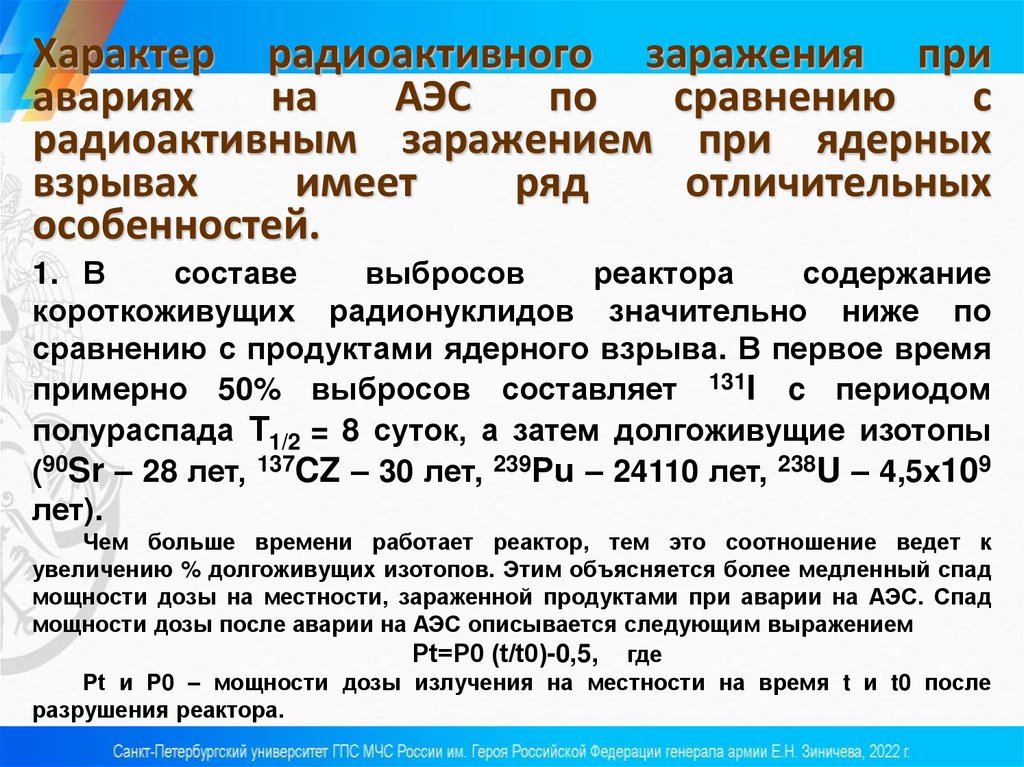

Характер радиоактивного заражения при
авариях
на
АЭС
по
сравнению
с
радиоактивным заражением при ядерных
взрывах
имеет
ряд
отличительных
особенностей.
1. В
составе
выбросов
реактора
содержание
короткоживущих радионуклидов значительно ниже по
сравнению с продуктами ядерного взрыва. В первое время
примерно 50% выбросов составляет 131I c периодом
полураспада Т1/2 = 8 суток, а затем долгоживущие изотопы
(90Sr – 28 лет, 137CZ – 30 лет, 239Рu – 24110 лет, 238U – 4,5х109
лет).
Чем больше времени работает реактор, тем это соотношение ведет к
увеличению % долгоживущих изотопов. Этим объясняется более медленный спад
мощности дозы на местности, зараженной продуктами при аварии на АЭС. Спад
мощности дозы после аварии на АЭС описывается следующим выражением
Рt=Р0 (t/t0)-0,5, где
Рt и Р0 – мощности дозы излучения на местности на время t и t0 после
разрушения реактора.

47.

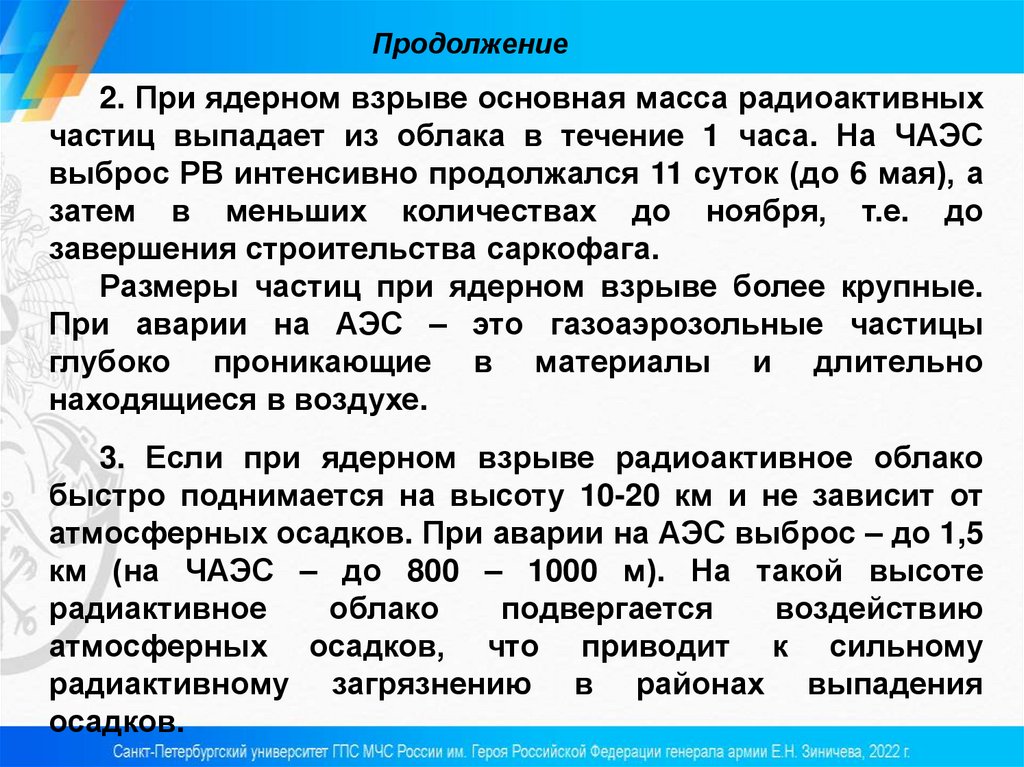

Продолжение
2. При ядерном взрыве основная масса радиоактивных
частиц выпадает из облака в течение 1 часа. На ЧАЭС
выброс РВ интенсивно продолжался 11 суток (до 6 мая), а
затем в меньших количествах до ноября, т.е. до
завершения строительства саркофага.
Размеры частиц при ядерном взрыве более крупные.
При аварии на АЭС – это газоаэрозольные частицы
глубоко проникающие в материалы и длительно
находящиеся в воздухе.
3. Если при ядерном взрыве радиоактивное облако
быстро поднимается на высоту 10-20 км и не зависит от
атмосферных осадков. При аварии на АЭС выброс – до 1,5
км (на ЧАЭС – до 800 – 1000 м). На такой высоте
радиактивное
облако
подвергается
воздействию
атмосферных осадков, что приводит к сильному
радиактивному загрязнению в районах выпадения
осадков.

48.

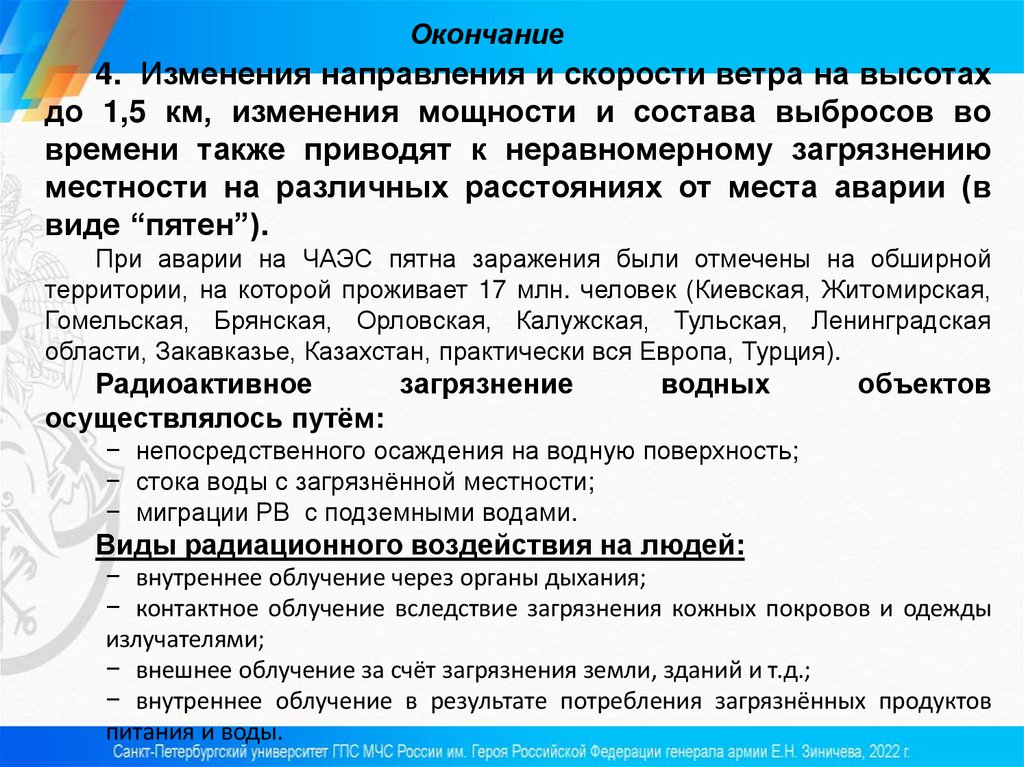

Окончание
4. Изменения направления и скорости ветра на высотах
до 1,5 км, изменения мощности и состава выбросов во
времени также приводят к неравномерному загрязнению
местности на различных расстояниях от места аварии (в
виде “пятен”).
При аварии на ЧАЭС пятна заражения были отмечены на обширной
территории, на которой проживает 17 млн. человек (Киевская, Житомирская,
Гомельская, Брянская, Орловская, Калужская, Тульская, Ленинградская
области, Закавказье, Казахстан, практически вся Европа, Турция).
Радиоактивное
загрязнение
осуществлялось путём:
водных
объектов
− непосредственного осаждения на водную поверхность;
− стока воды с загрязнённой местности;
− миграции РВ с подземными водами.
Виды радиационного воздействия на людей:
− внутреннее облучение через органы дыхания;
− контактное облучение вследствие загрязнения кожных покровов и одежды
излучателями;
− внешнее облучение за счёт загрязнения земли, зданий и т.д.;
− внутреннее облучение в результате потребления загрязнённых продуктов
питания и воды.

49.

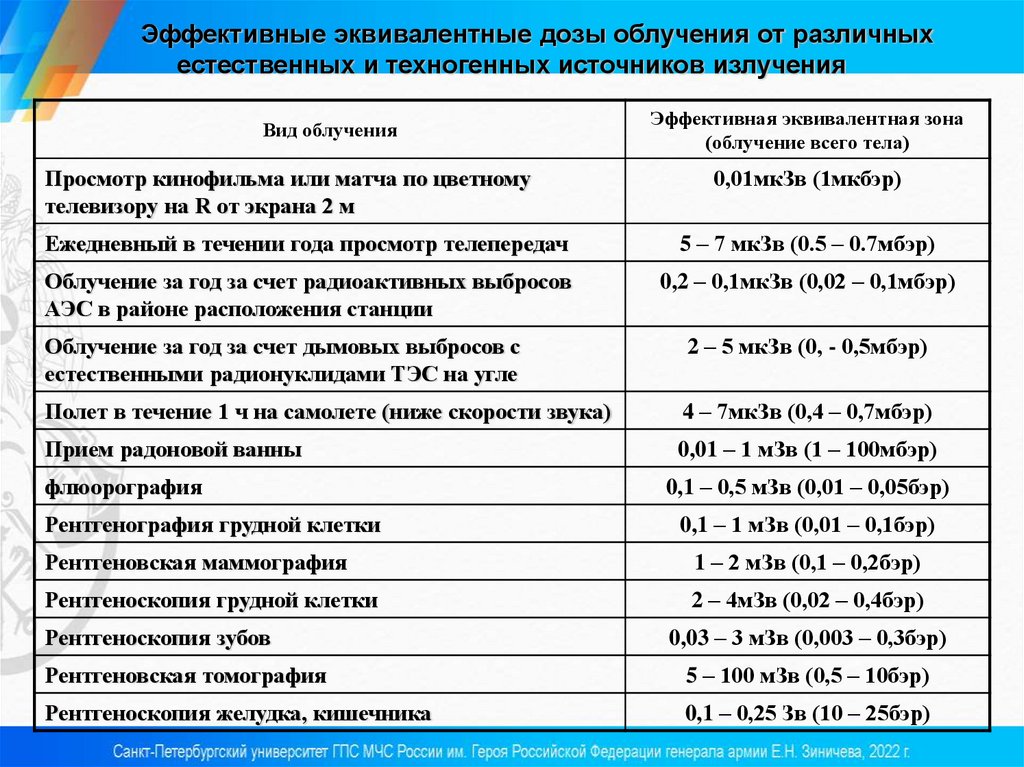

Эффективные эквивалентные дозы облучения от различных
естественных и техногенных источников излучения
Вид облучения
Просмотр кинофильма или матча по цветному
телевизору на R от экрана 2 м
Эффективная эквивалентная зона
(облучение всего тела)
0,01мкЗв (1мкбэр)
Ежедневный в течении года просмотр телепередач
5 – 7 мкЗв (0.5 – 0.7мбэр)
Облучение за год за счет радиоактивных выбросов
АЭС в районе расположения станции
0,2 – 0,1мкЗв (0,02 – 0,1мбэр)
Облучение за год за счет дымовых выбросов с
естественными радионуклидами ТЭС на угле
2 – 5 мкЗв (0, - 0,5мбэр)
Полет в течение 1 ч на самолете (ниже скорости звука)
4 – 7мкЗв (0,4 – 0,7мбэр)
Прием радоновой ванны
0,01 – 1 мЗв (1 – 100мбэр)
флюорография
0,1 – 0,5 мЗв (0,01 – 0,05бэр)
Рентгенография грудной клетки
0,1 – 1 мЗв (0,01 – 0,1бэр)
Рентгеновская маммография
1 – 2 мЗв (0,1 – 0,2бэр)
Рентгеноскопия грудной клетки
2 – 4мЗв (0,02 – 0,4бэр)
Рентгеноскопия зубов
0,03 – 3 мЗв (0,003 – 0,3бэр)
Рентгеновская томография
5 – 100 мЗв (0,5 – 10бэр)
Рентгеноскопия желудка, кишечника
0,1 – 0,25 Зв (10 – 25бэр)

50.

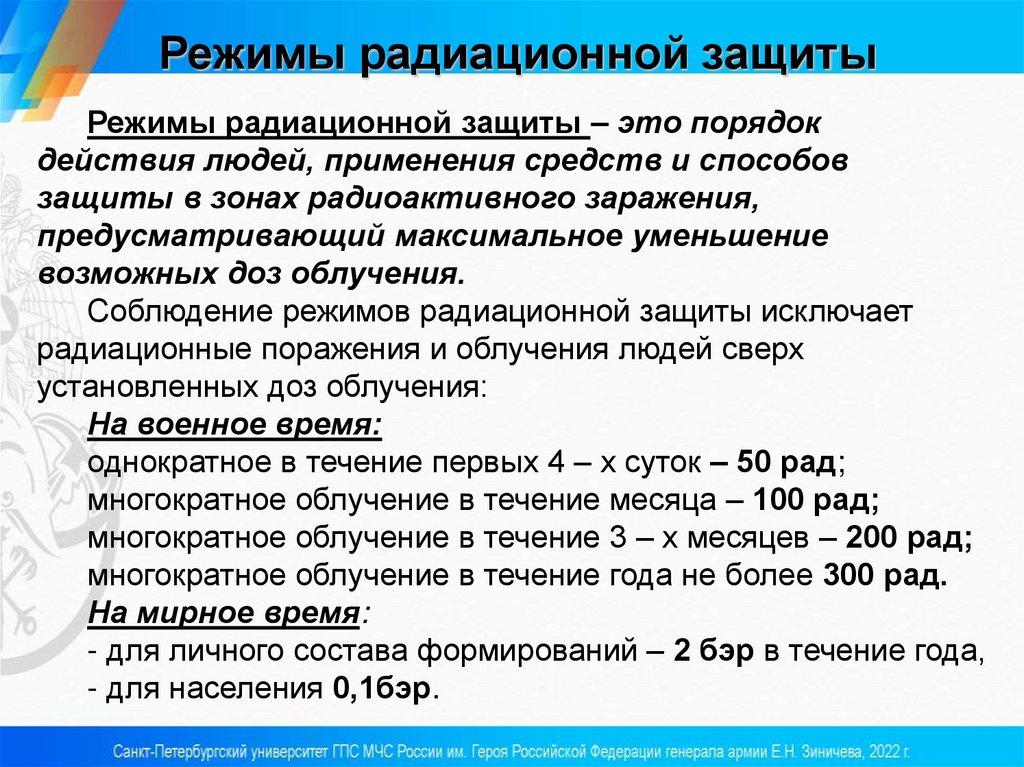

Режимы радиационной защиты
Режимы радиационной защиты – это порядок
действия людей, применения средств и способов
защиты в зонах радиоактивного заражения,
предусматривающий максимальное уменьшение
возможных доз облучения.
Соблюдение режимов радиационной защиты исключает
радиационные поражения и облучения людей сверх
установленных доз облучения:
На военное время:
однократное в течение первых 4 – х суток – 50 рад;
многократное облучение в течение месяца – 100 рад;
многократное облучение в течение 3 – х месяцев – 200 рад;
многократное облучение в течение года не более 300 рад.
На мирное время:
- для личного состава формирований – 2 бэр в течение года,
- для населения 0,1бэр.

51.

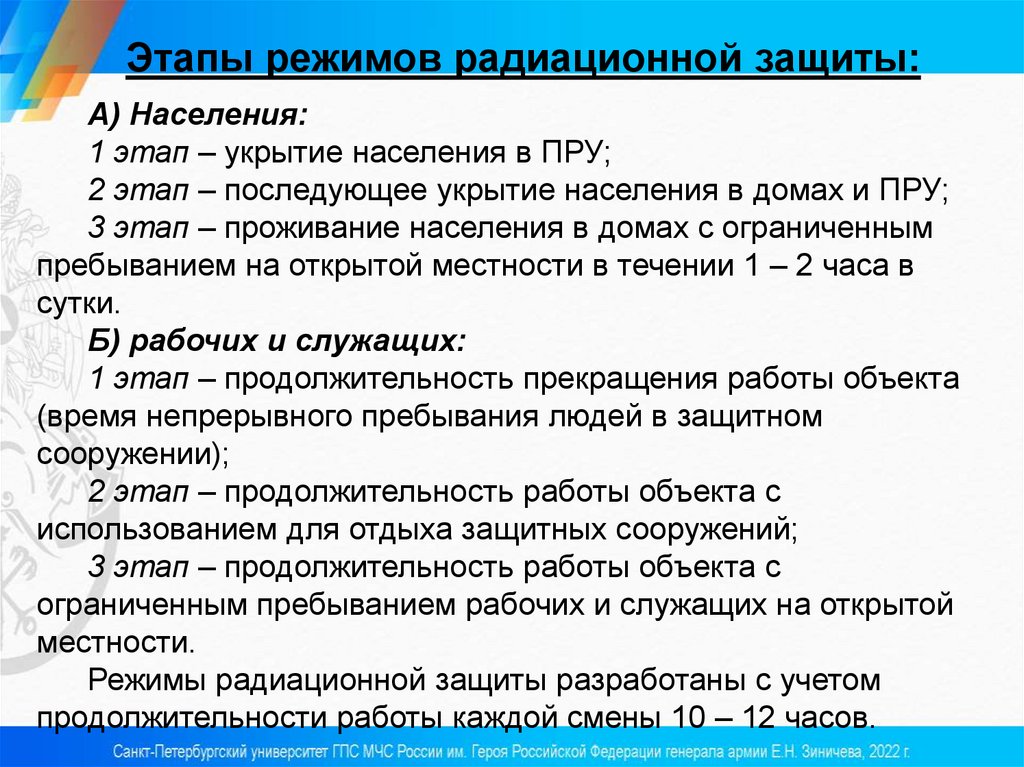

Этапы режимов радиационной защиты:
А) Населения:
1 этап – укрытие населения в ПРУ;
2 этап – последующее укрытие населения в домах и ПРУ;
3 этап – проживание населения в домах с ограниченным
пребыванием на открытой местности в течении 1 – 2 часа в
сутки.
Б) рабочих и служащих:
1 этап – продолжительность прекращения работы объекта
(время непрерывного пребывания людей в защитном
сооружении);
2 этап – продолжительность работы объекта с
использованием для отдыха защитных сооружений;
3 этап – продолжительность работы объекта с
ограниченным пребыванием рабочих и служащих на открытой
местности.
Режимы радиационной защиты разработаны с учетом
продолжительности работы каждой смены 10 – 12 часов.

52.

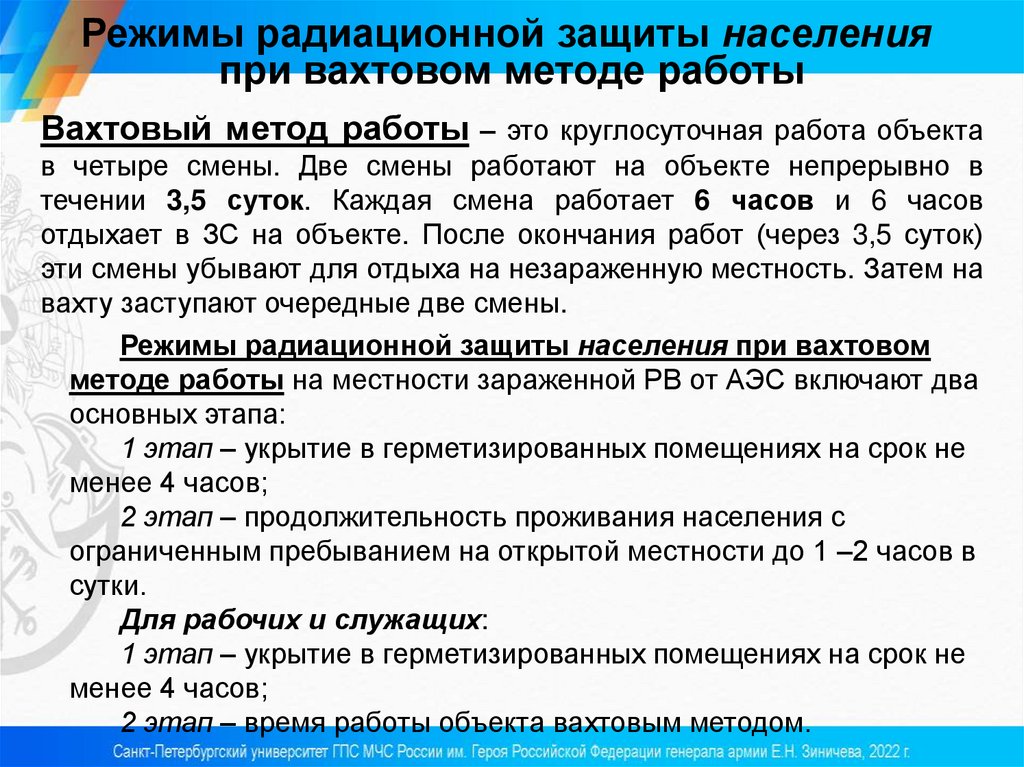

Режимы радиационной защиты населения
при вахтовом методе работы
Вахтовый метод работы – это круглосуточная работа объекта
в четыре смены. Две смены работают на объекте непрерывно в
течении 3,5 суток. Каждая смена работает 6 часов и 6 часов
отдыхает в ЗС на объекте. После окончания работ (через 3,5 суток)
эти смены убывают для отдыха на незараженную местность. Затем на
вахту заступают очередные две смены.
Режимы радиационной защиты населения при вахтовом
методе работы на местности зараженной РВ от АЭС включают два
основных этапа:
1 этап – укрытие в герметизированных помещениях на срок не
менее 4 часов;
2 этап – продолжительность проживания населения с
ограниченным пребыванием на открытой местности до 1 –2 часов в
сутки.
Для рабочих и служащих:
1 этап – укрытие в герметизированных помещениях на срок не
менее 4 часов;
2 этап – время работы объекта вахтовым методом.

53. ТРЕТИЙ ВОПРОС

Зоны заражения
при авариях
на
химически опасных
объектах

54.

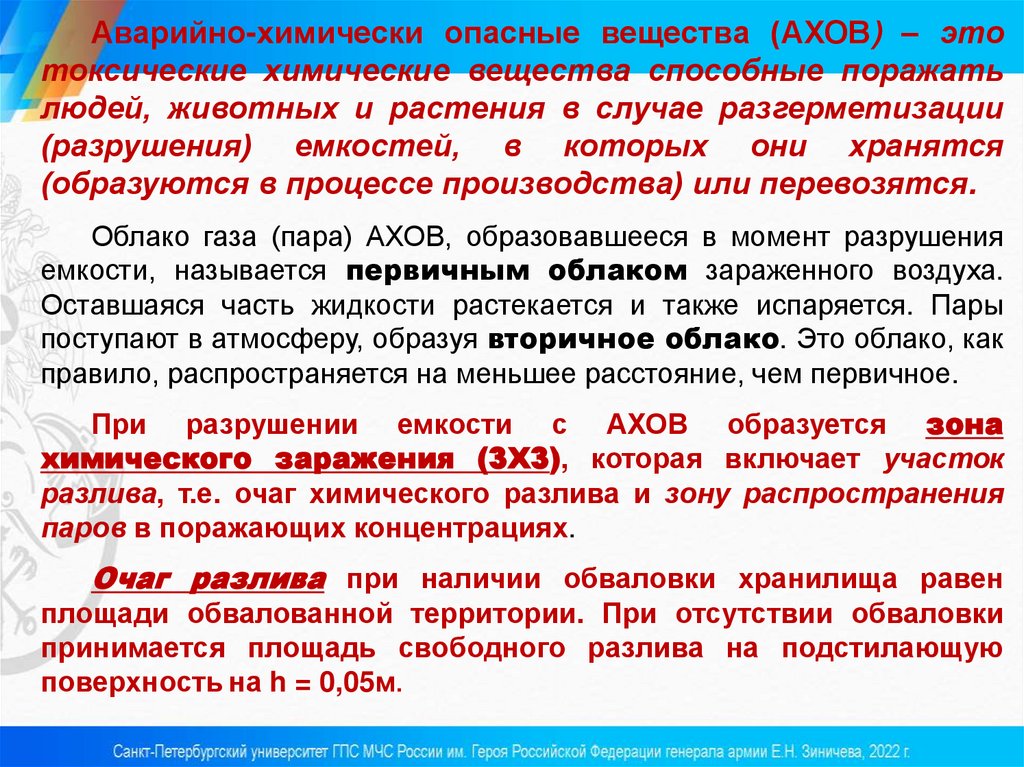

Аварийно-химически опасные вещества (АХОВ) – это
токсические химические вещества способные поражать
людей, животных и растения в случае разгерметизации
(разрушения) емкостей, в которых они хранятся
(образуются в процессе производства) или перевозятся.
Облако газа (пара) АХОВ, образовавшееся в момент разрушения
емкости, называется первичным облаком зараженного воздуха.
Оставшаяся часть жидкости растекается и также испаряется. Пары
поступают в атмосферу, образуя вторичное облако. Это облако, как
правило, распространяется на меньшее расстояние, чем первичное.
При разрушении емкости с АХОВ образуется зона
химического заражения (ЗХЗ), которая включает участок
разлива, т.е. очаг химического разлива и зону распространения
паров в поражающих концентрациях.
Очаг разлива при наличии обваловки хранилища равен
площади обвалованной территории. При отсутствии обваловки
принимается площадь свободного разлива на подстилающую
поверхность на h = 0,05м.

55.

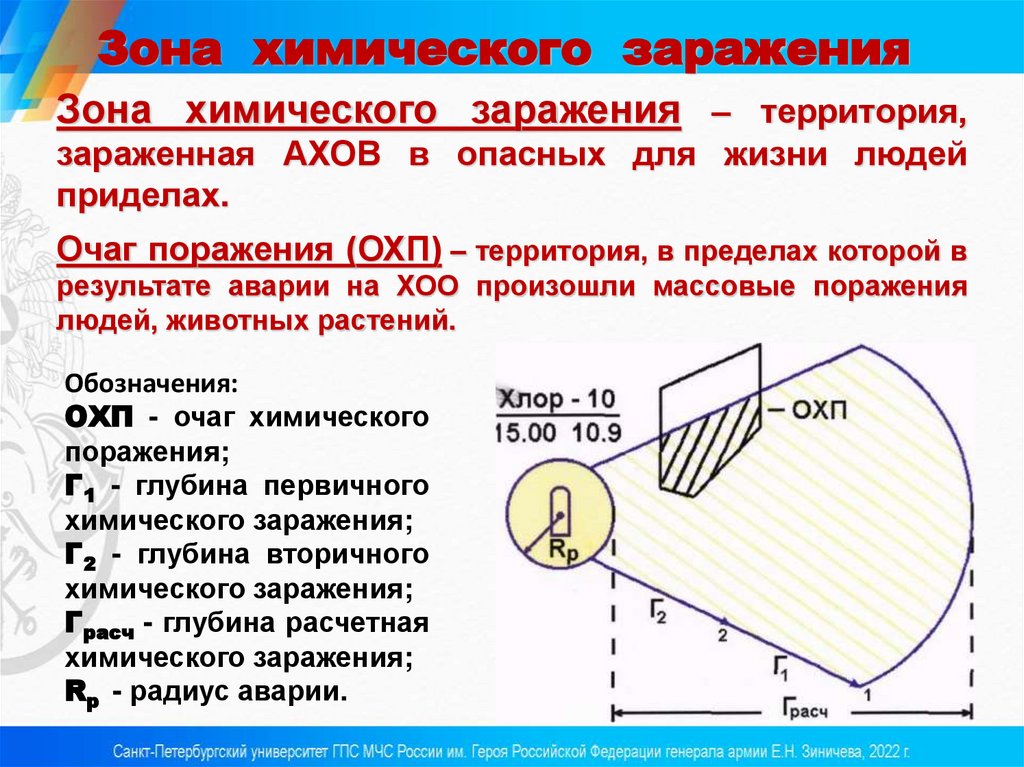

Зона химического заражения
Зона химического заражения – территория,
зараженная АХОВ в опасных для жизни людей
приделах.
Очаг поражения (ОХП) – территория, в пределах которой в
результате аварии на ХОО произошли массовые поражения
людей, животных растений.
Обозначения:
ОХП - очаг химического
поражения;
Г1 - глубина первичного
химического заражения;
Г2 - глубина вторичного
химического заражения;
Грасч - глубина расчетная
химического заражения;
Rр - радиус аварии.

56.

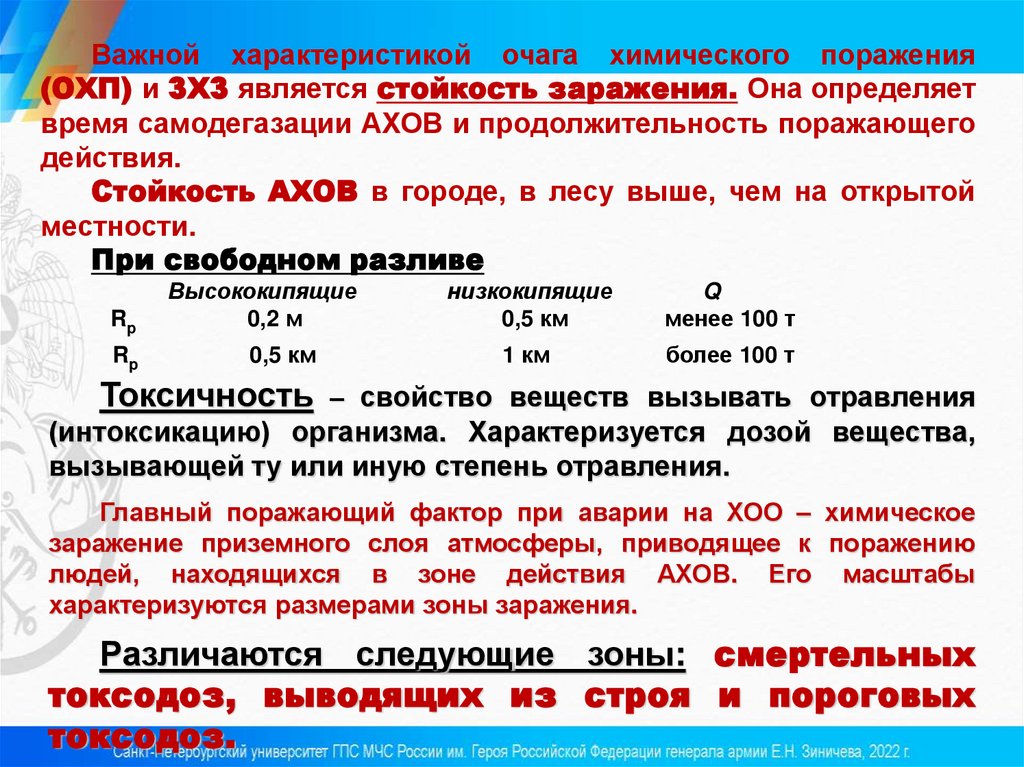

Важной характеристикой очага химического поражения
(ОХП) и ЗХЗ является стойкость заражения. Она определяет
время самодегазации АХОВ и продолжительность поражающего
действия.
Стойкость АХОВ в городе, в лесу выше, чем на открытой
местности.
При свободном разливе
Rp
Rp
Высококипящие
0,2 м
0,5 км
низкокипящие
0,5 км
Q
менее 100 т
1 км
более 100 т
Токсичность – свойство веществ вызывать отравления
(интоксикацию) организма. Характеризуется дозой вещества,
вызывающей ту или иную степень отравления.
Главный поражающий фактор при аварии на ХОО – химическое
заражение приземного слоя атмосферы, приводящее к поражению
людей, находящихся в зоне действия АХОВ. Его масштабы
характеризуются размерами зоны заражения.
Различаются следующие зоны: смертельных
токсодоз, выводящих из строя и пороговых
токсодоз.

57.

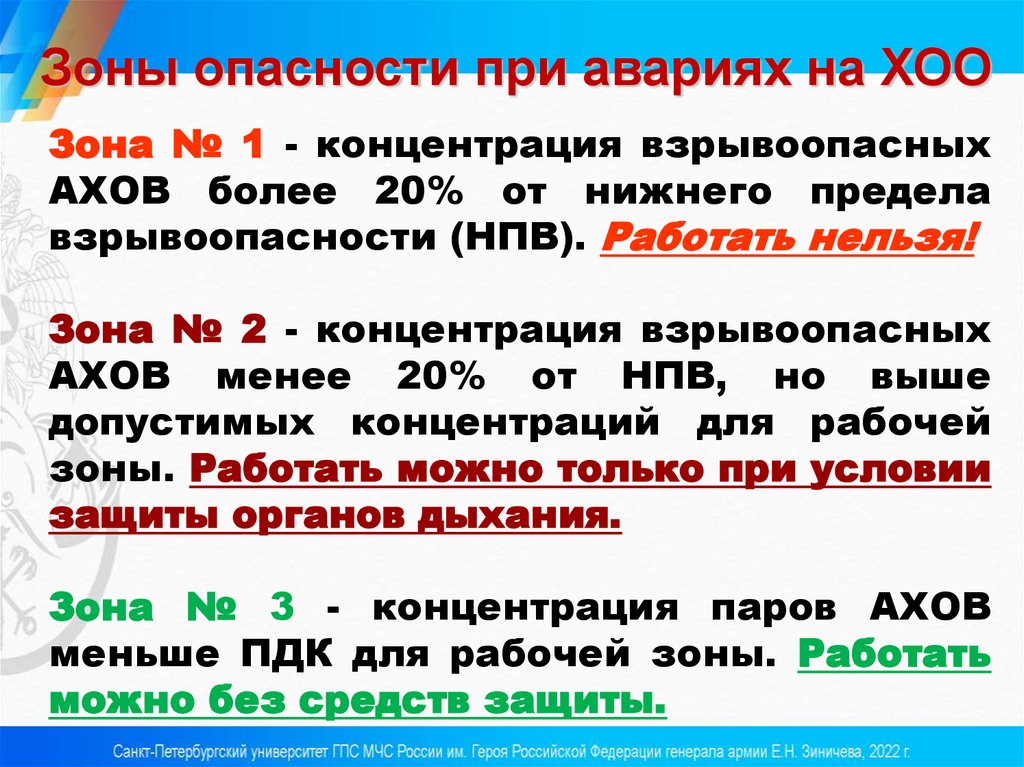

Зоны опасности при авариях на ХОО
Зона № 1 - концентрация взрывоопасных
АХОВ более 20% от нижнего предела
взрывоопасности (НПВ). Работать нельзя!
Зона № 2 - концентрация взрывоопасных
АХОВ менее 20% от НПВ, но выше
допустимых концентраций для рабочей
зоны. Работать можно только при условии
защиты органов дыхания.
Зона № 3 - концентрация паров АХОВ
меньше ПДК для рабочей зоны. Работать
можно без средств защиты.

58.

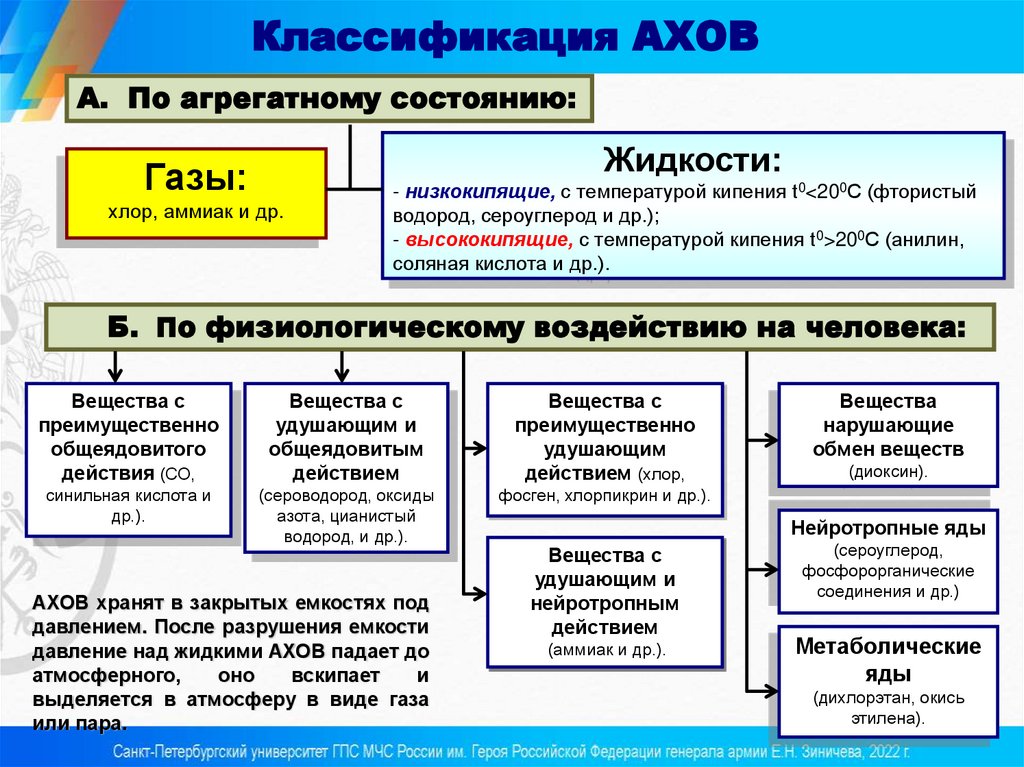

Классификация АХОВ
А. По агрегатному состоянию:
Жидкости:
Газы:
хлор, аммиак и др.
- низкокипящие, с температурой кипения t0<200C (фтористый
водород, сероуглерод и др.);
- высококипящие, с температурой кипения t0>200C (анилин,
соляная кислота и др.).
Б. По физиологическому воздействию на человека:
Вещества с
преимущественно
общеядовитого
действия (СО,
Вещества с
удушающим и
общеядовитым
действием
Вещества с
преимущественно
удушающим
действием (хлор,
синильная кислота и
др.).
(сероводород, оксиды
азота, цианистый
водород, и др.).
фосген, хлорпикрин и др.).
АХОВ хранят в закрытых емкостях под
давлением. После разрушения емкости
давление над жидкими АХОВ падает до
атмосферного,
оно
вскипает
и
выделяется в атмосферу в виде газа
или пара.
Вещества
нарушающие
обмен веществ
(диоксин).
Нейротропные яды
Вещества с
удушающим и
нейротропным
действием
(аммиак и др.).
(сероуглерод,
фосфорорганические
соединения и др.)
Метаболические
яды
(дихлорэтан, окись
этилена).

59.

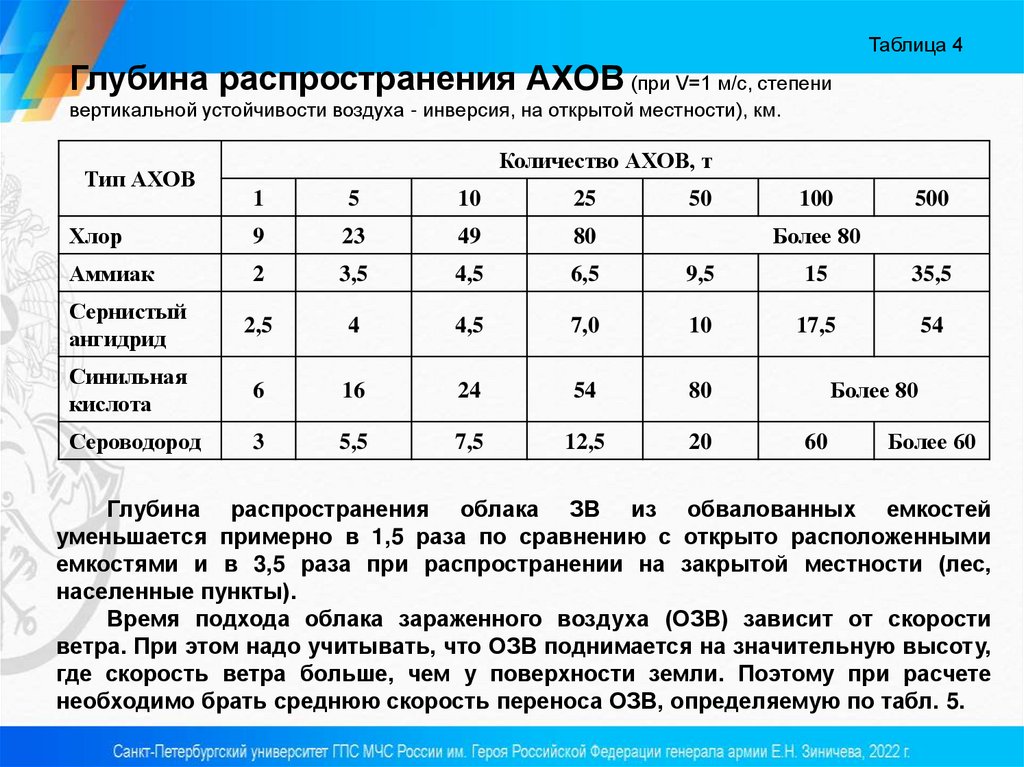

Таблица 4
Глубина распространения АХОВ (при V=1 м/с, степени
вертикальной устойчивости воздуха - инверсия, на открытой местности), км.
Тип АХОВ
Количество АХОВ, т
1
5
10
25
50
100
500
Хлор
9
23
49
80
Аммиак
2
3,5
4,5
6,5
9,5
15
35,5
Сернистый
ангидрид
2,5
4
4,5
7,0
10
17,5
54
Синильная
кислота
6
16
24
54
80
Сероводород
3
5,5
7,5
12,5
20
Более 80
Более 80
60
Более 60
Глубина распространения облака ЗВ из обвалованных емкостей
уменьшается примерно в 1,5 раза по сравнению с открыто расположенными
емкостями и в 3,5 раза при распространении на закрытой местности (лес,
населенные пункты).
Время подхода облака зараженного воздуха (ОЗВ) зависит от скорости
ветра. При этом надо учитывать, что ОЗВ поднимается на значительную высоту,
где скорость ветра больше, чем у поверхности земли. Поэтому при расчете
необходимо брать среднюю скорость переноса ОЗВ, определяемую по табл. 5.

60.

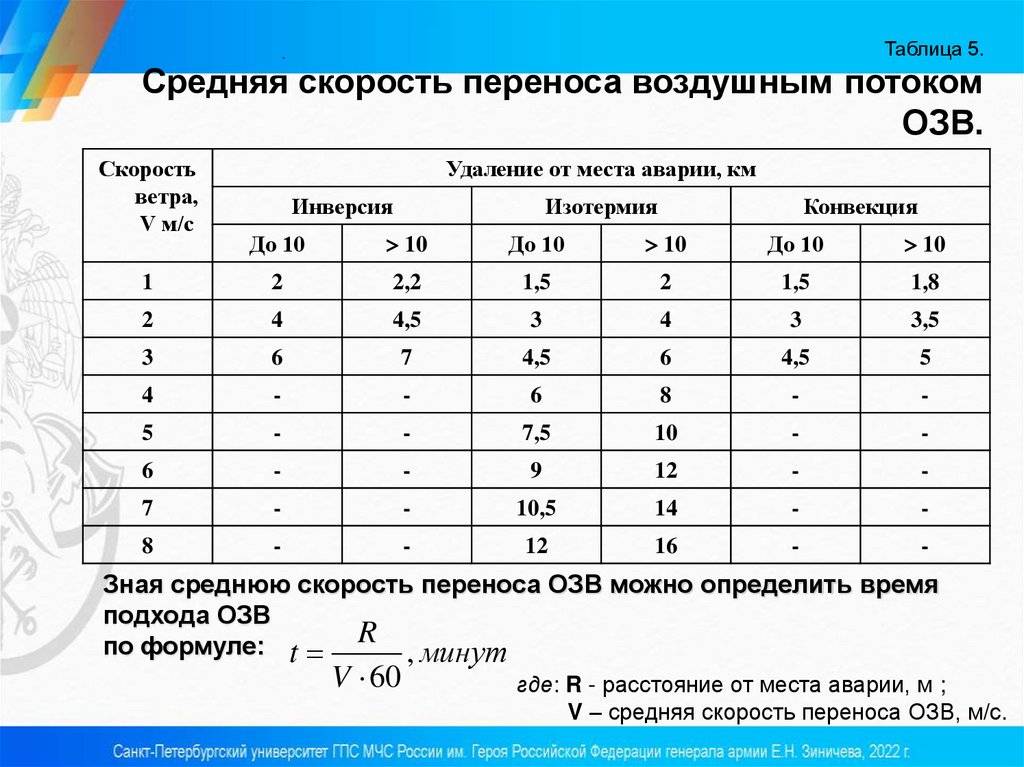

Таблица 5.
Средняя скорость переноса воздушным потоком
ОЗВ.
Скорость
ветра,
V м/с
Удаление от места аварии, км
Инверсия
Изотермия
Конвекция
До 10
10
До 10
10
До 10
10
1
2
2,2
1,5
2
1,5
1,8
2
4
4,5
3
4
3
3,5
3
6
7
4,5
6
4,5
5
4
-
-
6
8
-
-
5
-
-
7,5
10
-
-
6
-
-
9
12
-
-
7
-
-
10,5
14
-
-
8
-
-
12
16
-
-
Зная среднюю скорость переноса ОЗВ можно определить время
подхода ОЗВ
по формуле: t R , минут
V 60
где: R - расстояние от места аварии, м ;
V – средняя скорость переноса ОЗВ, м/с.

61.

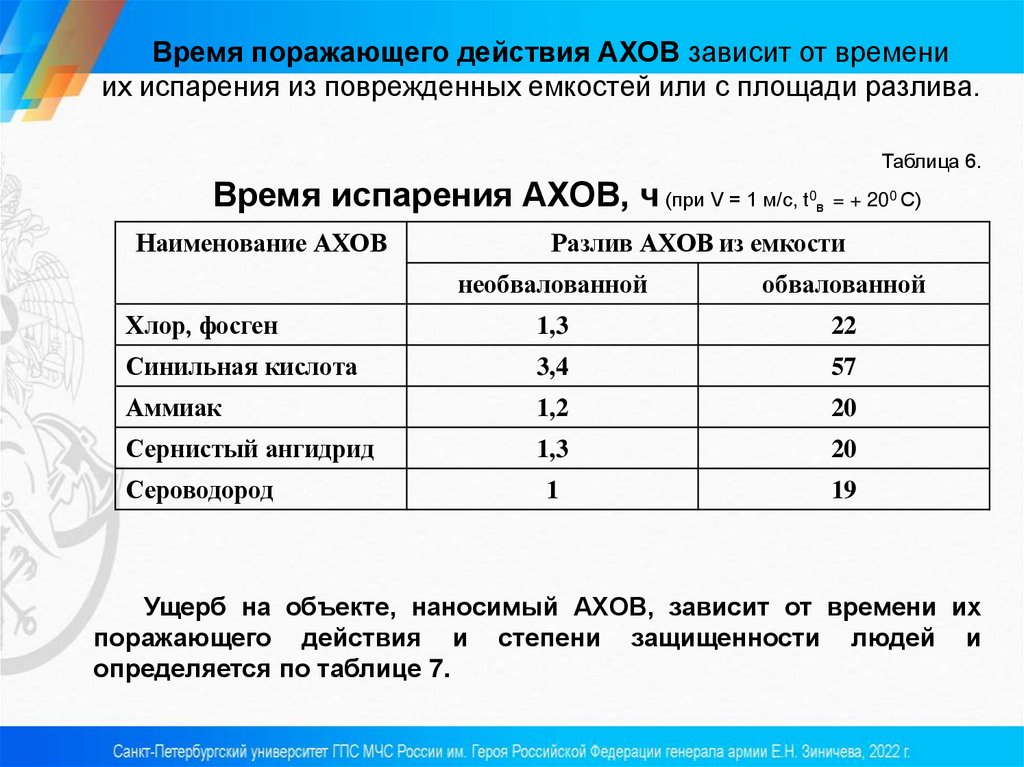

Время поражающего действия АХОВ зависит от времени
их испарения из поврежденных емкостей или с площади разлива.
Таблица 6.
Время испарения АХОВ, ч (при V = 1 м/с, t = + 20 С)
0
в
Наименование АХОВ
0
Разлив АХОВ из емкости
необвалованной
обвалованной
Хлор, фосген
1,3
22
Синильная кислота
3,4
57
Аммиак
1,2
20
Сернистый ангидрид
1,3
20
Сероводород
1
19
Ущерб на объекте, наносимый АХОВ, зависит от времени их
поражающего действия и степени защищенности людей и
определяется по таблице 7.

62.

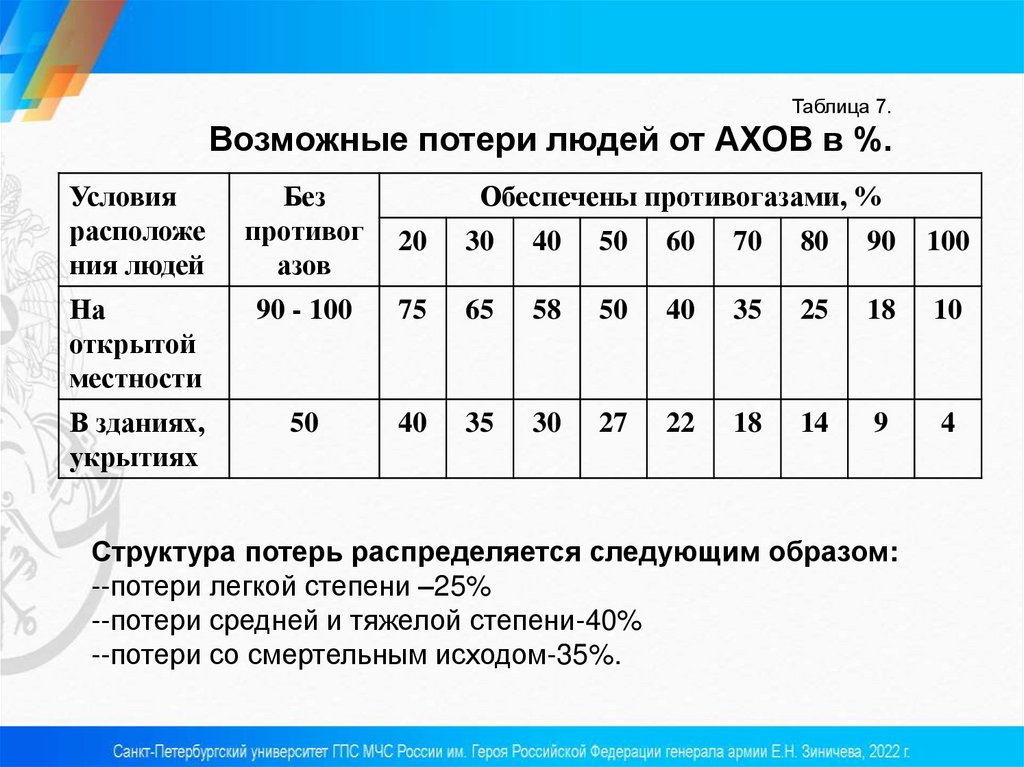

Таблица 7.
Возможные потери людей от АХОВ в %.
Условия
расположе
ния людей
Без
противог
азов
Обеспечены противогазами, %
20
30
40
50
60
70
80
90
100
На
открытой
местности
90 - 100
75
65
58
50
40
35
25
18
10
В зданиях,
укрытиях
50
40
35
30
27
22
18
14
9
4
Структура потерь распределяется следующим образом:
--потери легкой степени –25%
--потери средней и тяжелой степени-40%
--потери со смертельным исходом-35%.

63.

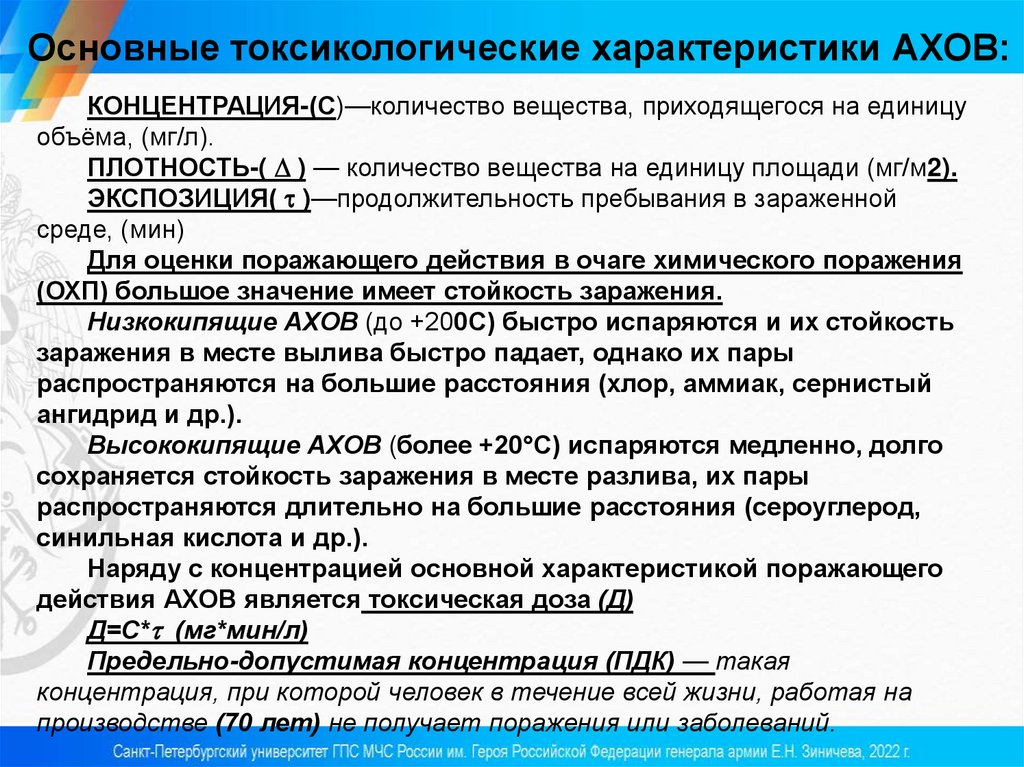

Основные токсикологические характеристики АХОВ:
КОНЦЕНТРАЦИЯ-(С)—количество вещества, приходящегося на единицу
объёма, (мг/л).
ПЛОТНОСТЬ-( ) — количество вещества на единицу площади (мг/м2).
ЭКСПОЗИЦИЯ( )—продолжительность пребывания в зараженной
среде, (мин)
Для оценки поражающего действия в очаге химического поражения
(ОХП) большое значение имеет стойкость заражения.
Низкокипящие АХОВ (до +200С) быстро испаряются и их стойкость
заражения в месте вылива быстро падает, однако их пары
распространяются на большие расстояния (хлор, аммиак, сернистый
ангидрид и др.).
Высококипящие АХОВ (более +20 С) испаряются медленно, долго
сохраняется стойкость заражения в месте разлива, их пары
распространяются длительно на большие расстояния (сероуглерод,
синильная кислота и др.).
Наряду с концентрацией основной характеристикой поражающего
действия АХОВ является токсическая доза (Д)
Д=С* (мг*мин/л)
Предельно-допустимая концентрация (ПДК) — такая
концентрация, при которой человек в течение всей жизни, работая на
производстве (70 лет) не получает поражения или заболеваний.

64.

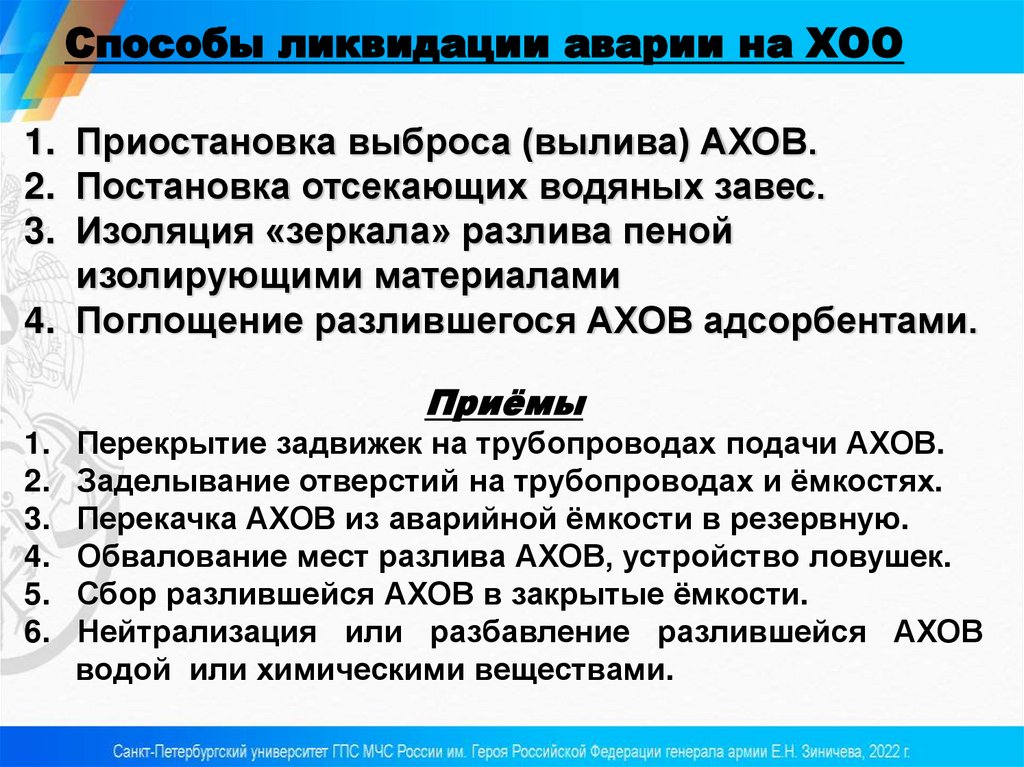

Способы ликвидации аварии на ХОО
1. Приостановка выброса (вылива) АХОВ.
2. Постановка отсекающих водяных завес.
3. Изоляция «зеркала» разлива пеной
изолирующими материалами
4. Поглощение разлившегося АХОВ адсорбентами.
Приёмы
1.
2.
3.
4.
5.
6.
Перекрытие задвижек на трубопроводах подачи АХОВ.
Заделывание отверстий на трубопроводах и ёмкостях.
Перекачка АХОВ из аварийной ёмкости в резервную.
Обвалование мест разлива АХОВ, устройство ловушек.
Сбор разлившейся АХОВ в закрытые ёмкости.
Нейтрализация или разбавление разлившейся АХОВ
водой или химическими веществами.

65.

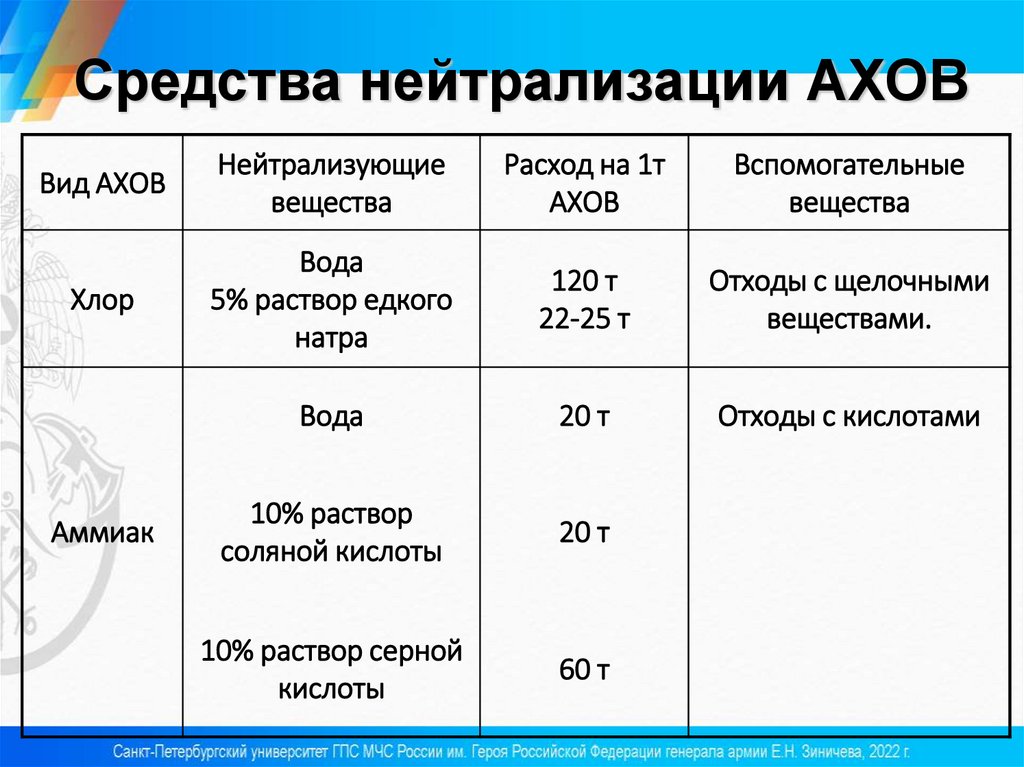

Средства нейтрализации АХОВ
Вид АХОВ
Нейтрализующие
вещества
Расход на 1т
АХОВ
Вспомогательные
вещества
Хлор
Вода
5% раствор едкого
натра
120 т
22-25 т
Отходы с щелочными
веществами.
Вода
20 т
Отходы с кислотами
10% раствор
соляной кислоты
20 т
10% раствор серной
кислоты
60 т
Аммиак

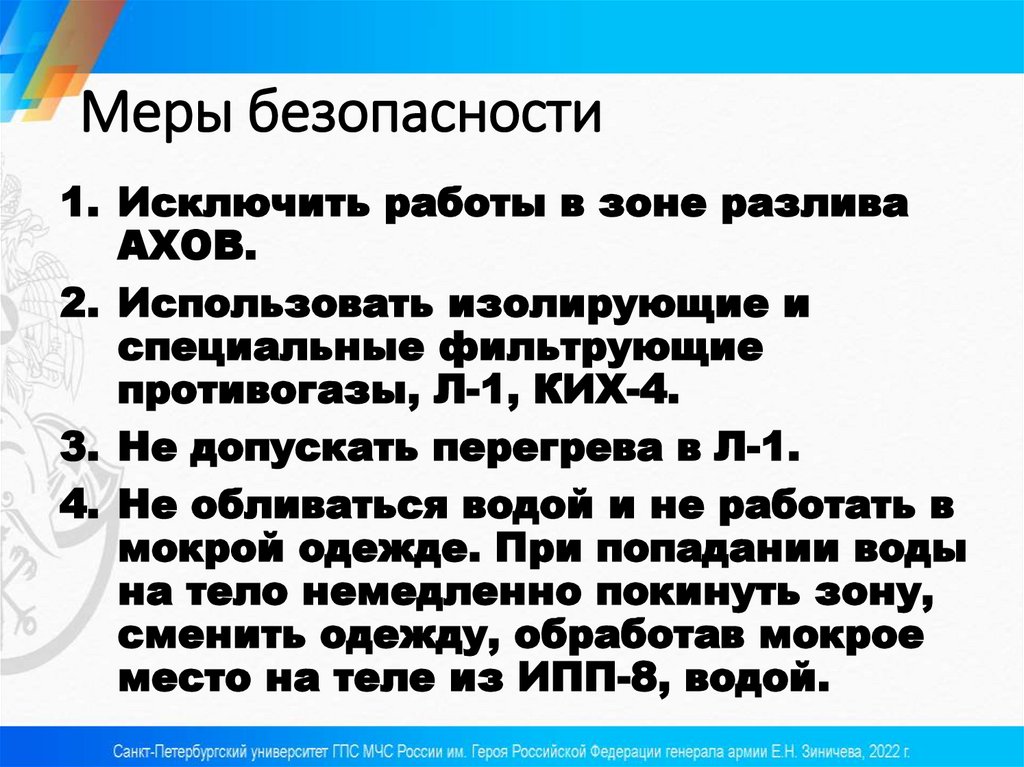

66. Меры безопасности

1. Исключить работы в зоне разлива
АХОВ.
2. Использовать изолирующие и
специальные фильтрующие
противогазы, Л-1, КИХ-4.
3. Не допускать перегрева в Л-1.
4. Не обливаться водой и не работать в
мокрой одежде. При попадании воды
на тело немедленно покинуть зону,
сменить одежду, обработав мокрое
место на теле из ИПП-8, водой.

67. ЧЕТВЕРТЫЙ ВОПРОС

Очаг поражения
при авариях
на
пожароопасных
и
взрывоопасных
объектах

68.

68

69.

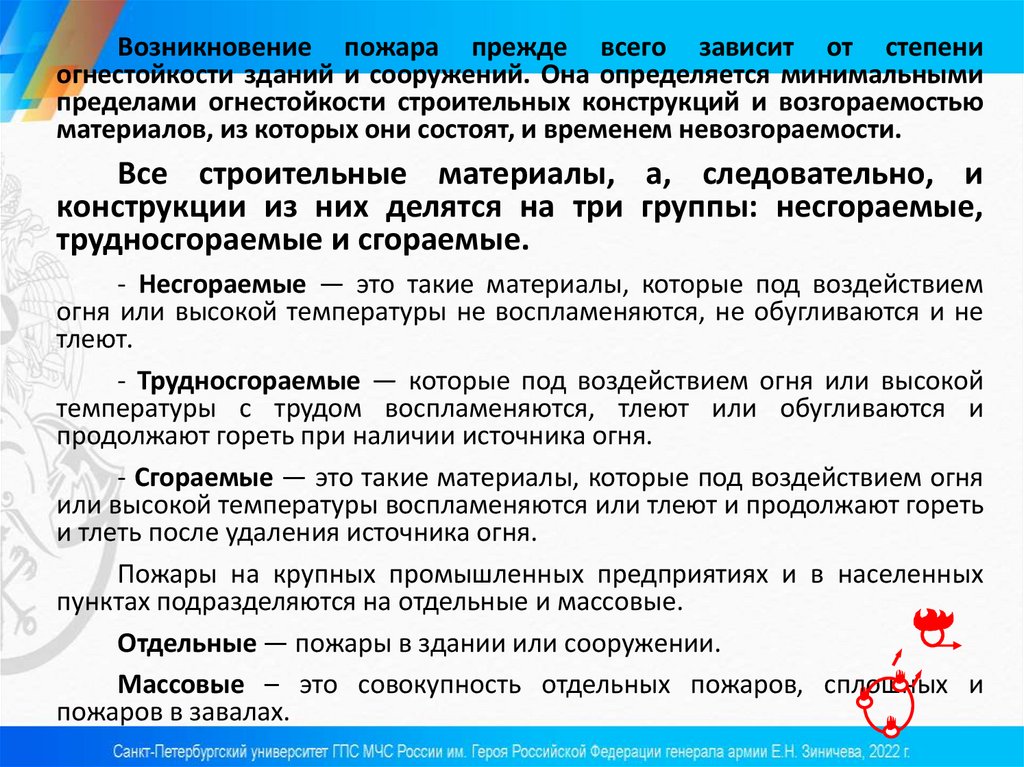

Возникновение пожара прежде всего зависит от степени
огнестойкости зданий и сооружений. Она определяется минимальными
пределами огнестойкости строительных конструкций и возгораемостью
материалов, из которых они состоят, и временем невозгораемости.
Все строительные материалы, а, следовательно, и
конструкции из них делятся на три группы: несгораемые,
трудносгораемые и сгораемые.
- Несгораемые — это такие материалы, которые под воздействием
огня или высокой температуры не воспламеняются, не обугливаются и не
тлеют.
- Трудносгораемые — которые под воздействием огня или высокой
температуры с трудом воспламеняются, тлеют или обугливаются и
продолжают гореть при наличии источника огня.
- Сгораемые — это такие материалы, которые под воздействием огня
или высокой температуры воспламеняются или тлеют и продолжают гореть
и тлеть после удаления источника огня.
Пожары на крупных промышленных предприятиях и в населенных
пунктах подразделяются на отдельные и массовые.
Отдельные — пожары в здании или сооружении.
Массовые – это совокупность отдельных пожаров, сплошных и
пожаров в завалах.

70.

Поражающие факторы пожара и взрыва.
Поражающими факторами пожара и взрыва,
воздействующими на людей являются:
пламя и искры (тепловой поток);
повышенная температура окружающей среды;
токсичные продукты горения и термического
разложения;
пониженная концентрация кислорода;
воздушная ударная волна;
осколки и обломки оборудования, конструкции и т.п.
К вторичным проявлениям поражающих
факторов относятся:
радиоактивные и химически опасные вещества, вышедшие из
разрушенных аппаратов и установок;
электрический ток, возникший в результате разрушения
изоляции токоведущих частей агрегатов и аппаратов;
огнетушащие вещества.

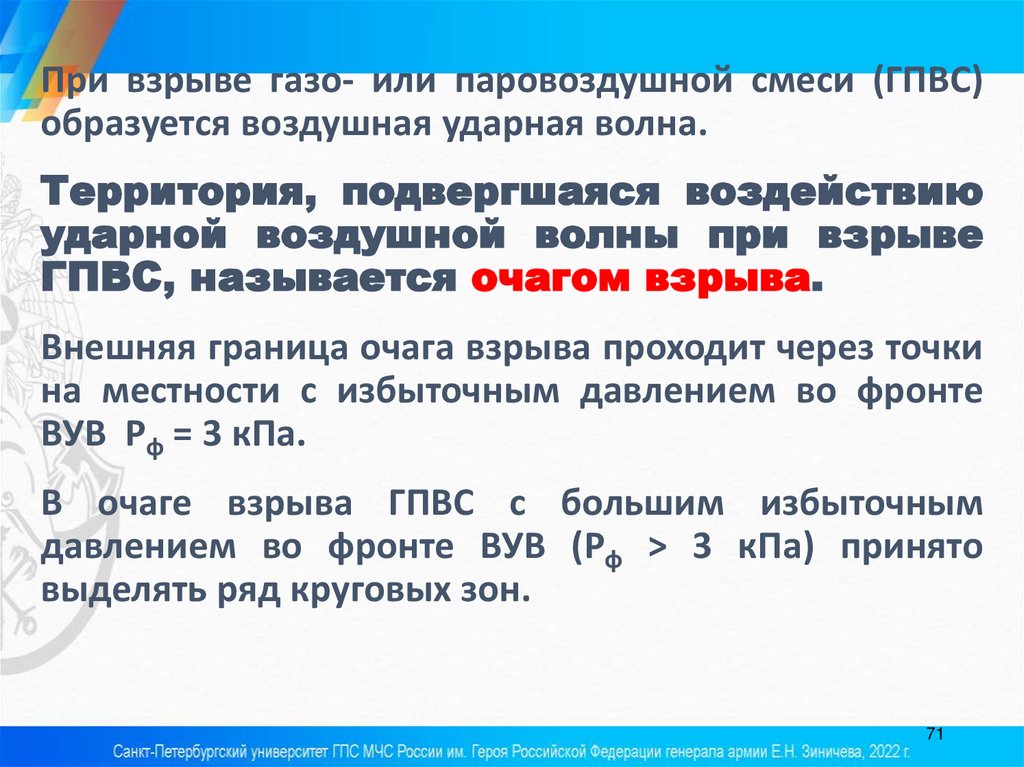

71.

При взрыве газо- или паровоздушной смеси (ГПВС)
образуется воздушная ударная волна.
Территория, подвергшаяся воздействию
ударной воздушной волны при взрыве
ГПВС, называется очагом взрыва.
Внешняя граница очага взрыва проходит через точки
на местности с избыточным давлением во фронте
ВУВ Рф = 3 кПа.
В очаге взрыва ГПВС с большим избыточным
давлением во фронте ВУВ (Рф ˃ 3 кПа) принято
выделять ряд круговых зон.
71

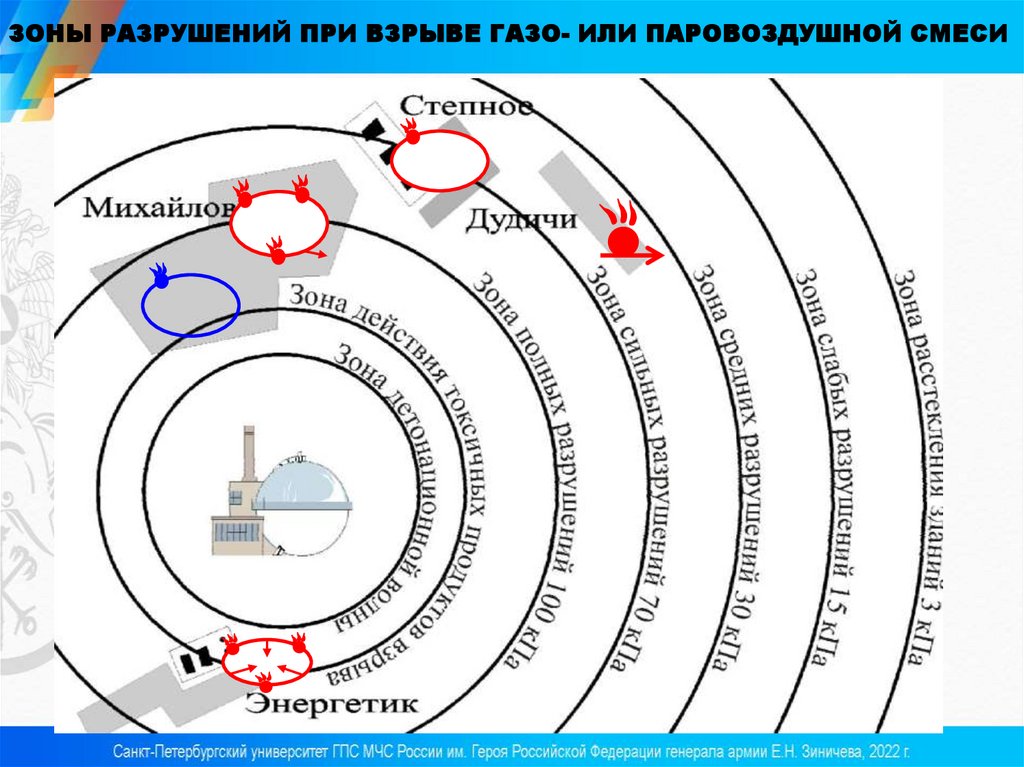

72. ЗОНЫ РАЗРУШЕНИЙ ПРИ ВЗРЫВЕ ГАЗО- ИЛИ ПАРОВОЗДУШНОЙ СМЕСИ

73. В очаге взрыва возможно образование отдельных, сплошных, массовых пожаров, огневых штормов, пожаров в завалах и зон задымления.

Под отдельным пожаром подразумевается пожар, возникший в отдельном здании
или сооружении. Продвижение людей и техники по застроенной территории между
отдельными пожарами возможно без средств защиты от теплового излучения.
Под сплошным пожаром подразумевается одновременное интенсивное горение
преобладающего количества зданий и сооружений на данном участке застройки.
Продвижение людей и техники через участок сплошного пожара невозможно без средств
защиты от теплового излучения.
Сплошные пожары могут быть на участках с плотностью застройки зданиями и
сооружениями IV и V степеней огнестойкости не менее 15%, III—не менее 20% и I и II—не
менее 30%. Распространение пожаров на этих участках происходит в основном за счет
передачи тепла излучением.
Под пожаром в завалах подразумевается пожар, возникший на участке
застройки зданиями и сооружениями I, II и III степеней огнестойкости, оказавшихся
в зоне полных разрушений.
Пожар в завалах, как правило, сопровождается интенсивным и
продолжительным задымлением окружающей среды, выделением окиси углерода
и других токсичных газов.
73

74. Особой наиболее опасной разновидностью нераспространяющегося сплошного пожара является огневой шторм :

Огневой
шторм
характеризуется
слиянием
большого
количества
пожаров в один огромный
пожар.
При этом над зоной
горения
образуется
вертикальный восходящий
поток продуктов горения и
нагретого
воздуха
—
вертикальная
конвекционная колонка.
Приток воздуха в зону
горения
происходит
со
скоростью, превышающей 14
м/с (50 км/ч).
74

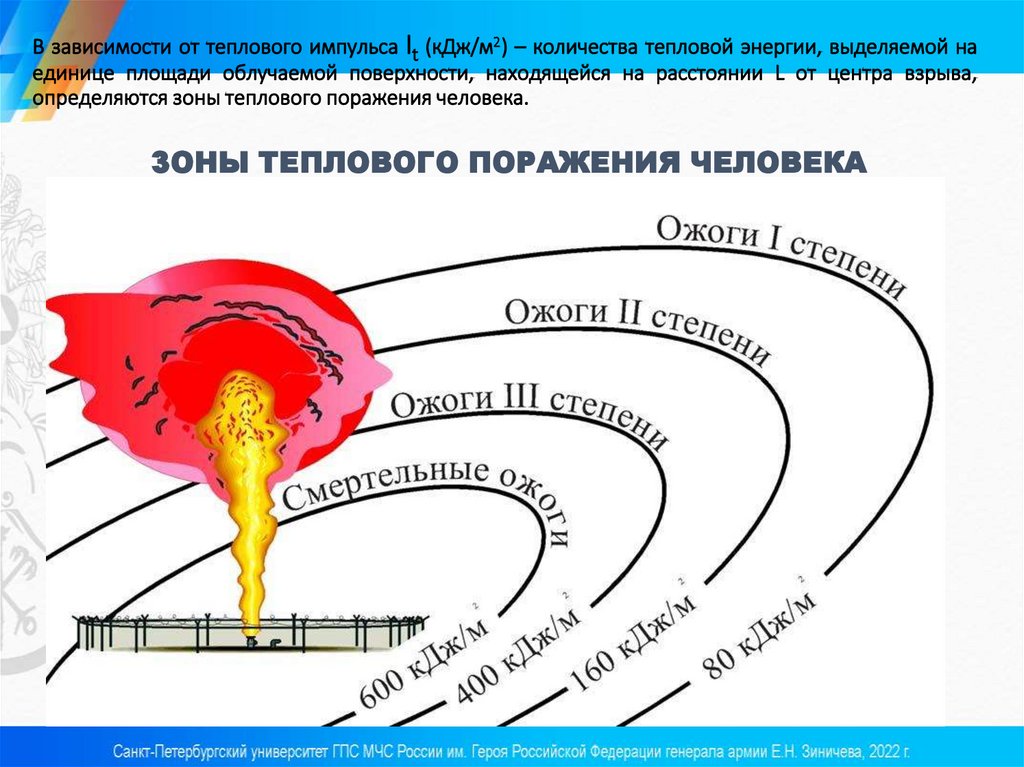

75. В зависимости от теплового импульса It (кДж/м2) – количества тепловой энергии, выделяемой на единице площади облучаемой

поверхности, находящейся на расстоянии L от центра взрыва,
определяются зоны теплового поражения человека.
ЗОНЫ ТЕПЛОВОГО ПОРАЖЕНИЯ ЧЕЛОВЕКА

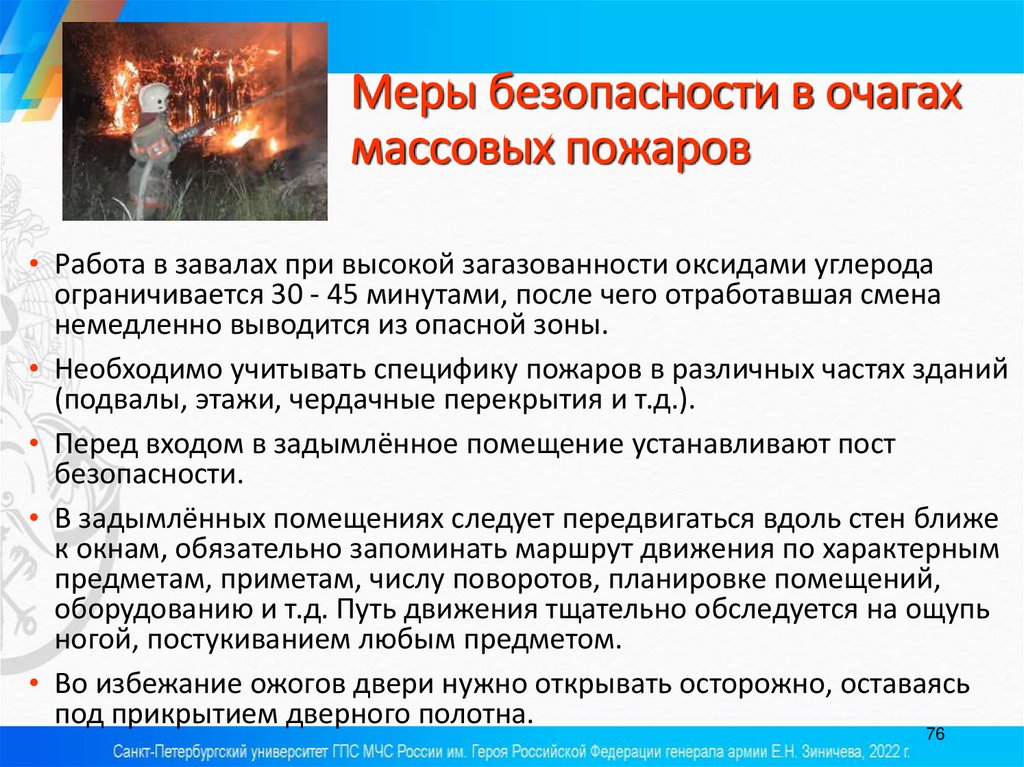

76. Меры безопасности в очагах массовых пожаров

• Работа в завалах при высокой загазованности оксидами углерода
ограничивается 30 - 45 минутами, после чего отработавшая смена
немедленно выводится из опасной зоны.
• Необходимо учитывать специфику пожаров в различных частях зданий
(подвалы, этажи, чердачные перекрытия и т.д.).
• Перед входом в задымлённое помещение устанавливают пост
безопасности.
• В задымлённых помещениях следует передвигаться вдоль стен ближе
к окнам, обязательно запоминать маршрут движения по характерным
предметам, приметам, числу поворотов, планировке помещений,
оборудованию и т.д. Путь движения тщательно обследуется на ощупь
ногой, постукиванием любым предметом.
• Во избежание ожогов двери нужно открывать осторожно, оставаясь
под прикрытием дверного полотна.
76

77.

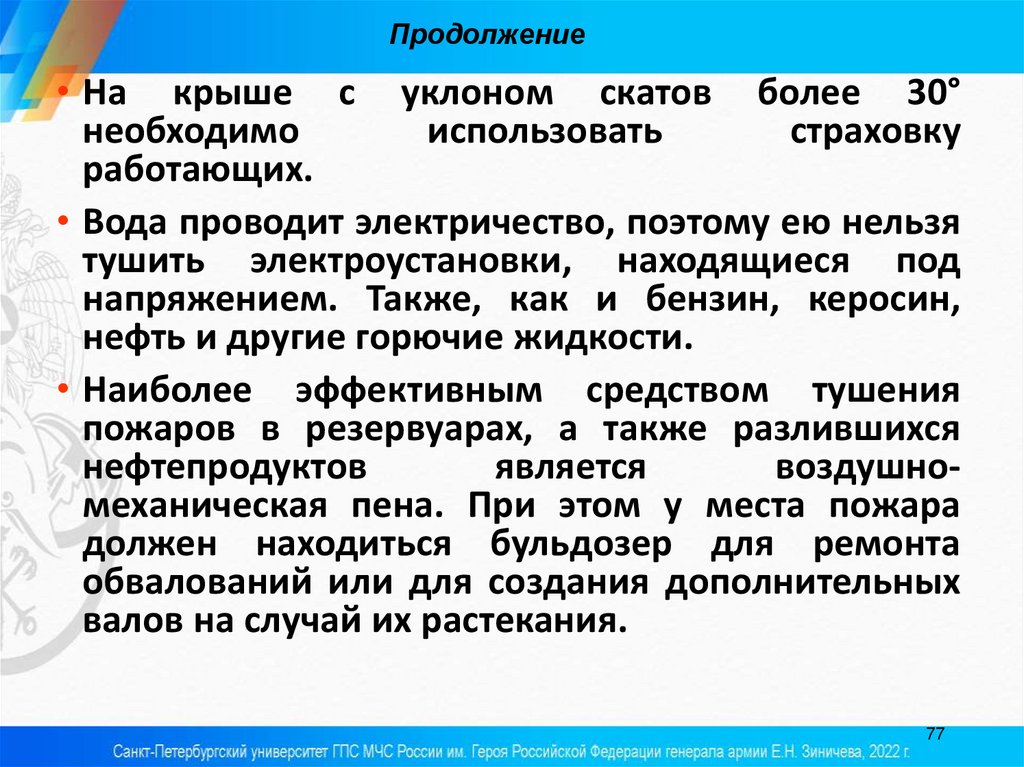

Продолжение
• На крыше с уклоном скатов более 30°
необходимо
использовать
страховку
работающих.
• Вода проводит электричество, поэтому ею нельзя
тушить электроустановки, находящиеся под
напряжением. Также, как и бензин, керосин,
нефть и другие горючие жидкости.
• Наиболее эффективным средством тушения
пожаров в резервуарах, а также разлившихся
нефтепродуктов
является
воздушномеханическая пена. При этом у места пожара
должен находиться бульдозер для ремонта
обвалований или для создания дополнительных
валов на случай их растекания.
77

78.

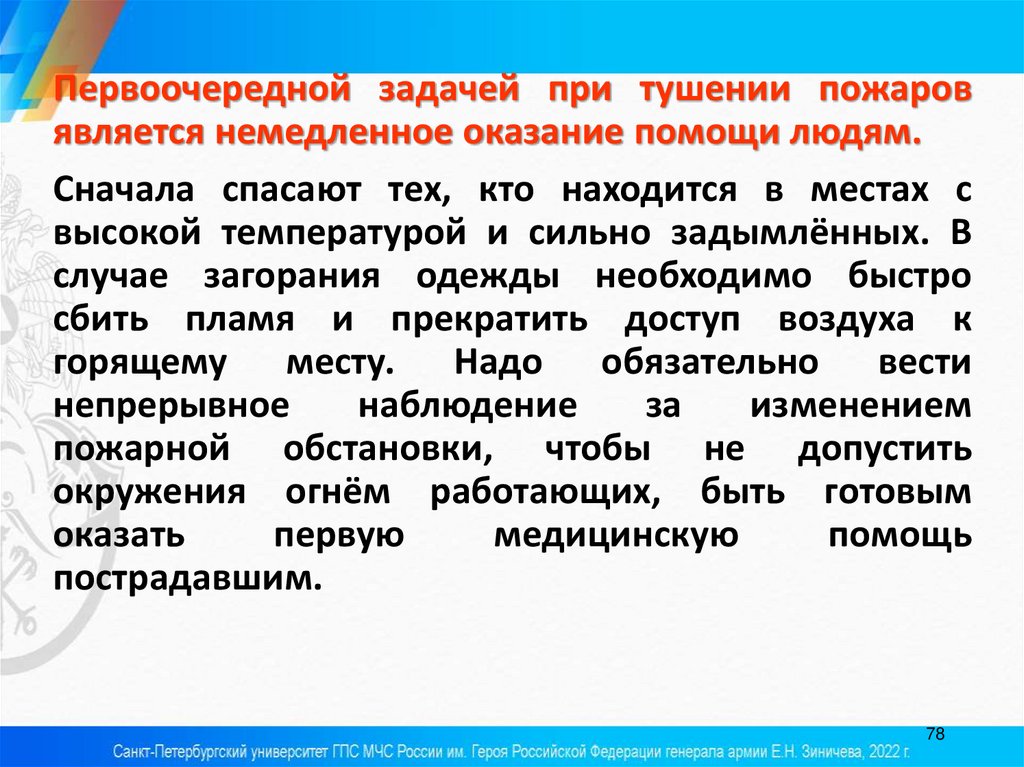

Первоочередной задачей при тушении пожаров
является немедленное оказание помощи людям.
Сначала спасают тех, кто находится в местах с
высокой температурой и сильно задымлённых. В
случае загорания одежды необходимо быстро
сбить пламя и прекратить доступ воздуха к
горящему месту. Надо обязательно вести
непрерывное
наблюдение
за
изменением
пожарной обстановки, чтобы не допустить
окружения огнём работающих, быть готовым
оказать
первую
медицинскую
помощь
пострадавшим.
78

79. ЗАКЛЮЧЕНИЕ

79

80.

80

81. Задание на семинар:

1.
Радиационно-опасные, химически опасные,
пожароопасные и взрывоопасные объекты.
2.
Зоны заражения и очаги поражения при
чрезвычайных ситуациях.
3.
Цели и методы выявления
чрезвычайных ситуаций.
4.
Выявление и оценка обстановки при аварии
на АЭС.
5.
Оценка химической обстановки при аварии
ХОО.
последствий

82. лекция окончена СПАСИБО ЗА ВНИМАНИЕ

82
