1.

ВОЕННЫЙ УЧЕБНЫЙ ЦЕНТР
ЦИКЛ «БОЕВОЕ ПРИМЕНЕНИЕ ЗРК БД»
РАЗДЕЛ 3.5 ВОЕННАЯ ТОПОГРАФИЯ.
Тема 3.5.3
Занятие №1
Пользование топографической картой.
Составление боевых графических документов.
Основные правила подготовки и ведения рабочей
карты командира подразделения.

2.

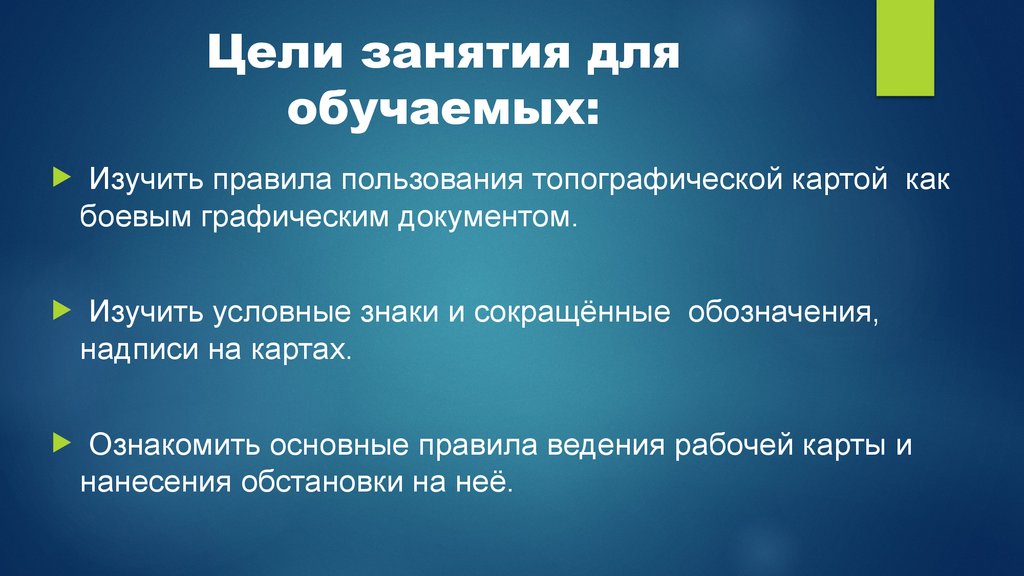

Цели занятия для
обучаемых:
Изучить правила пользования топографической картой
как
боевым графическим документом.
Изучить условные знаки и сокращённые
обозначения,
надписи на картах.
Ознакомить основные правила ведения рабочей карты и
нанесения обстановки на неё.

3.

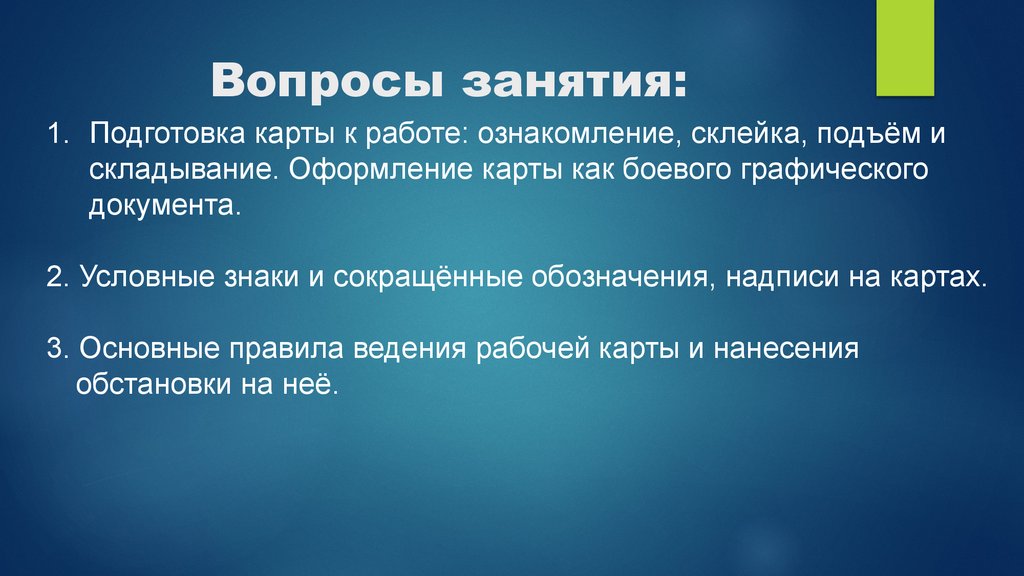

Вопросы занятия:
1. Подготовка карты к работе: ознакомление, склейка, подъём и
складывание. Оформление карты как боевого графического
документа.
2. Условные знаки и сокращённые обозначения, надписи на картах.
3. Основные правила ведения рабочей карты и нанесения
обстановки на неё.

4.

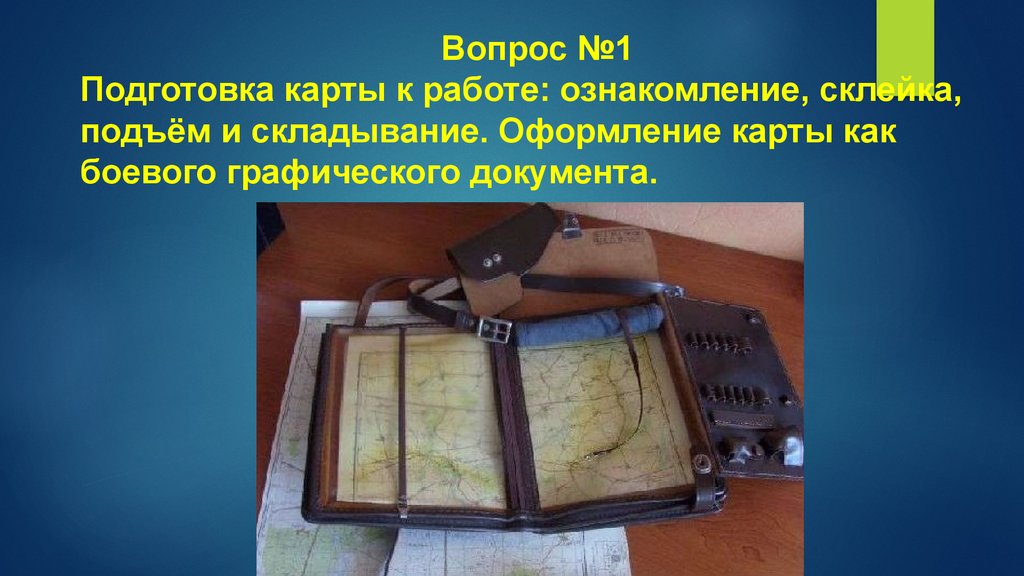

Вопрос №1
Подготовка карты к работе: ознакомление, склейка,
подъём и складывание. Оформление карты как
боевого графического документа.

5.

Вопрос №1 Подготовка карты к работе: ознакомление, склейка, подъём и
складывание. Оформление карты как боевого графического документа.

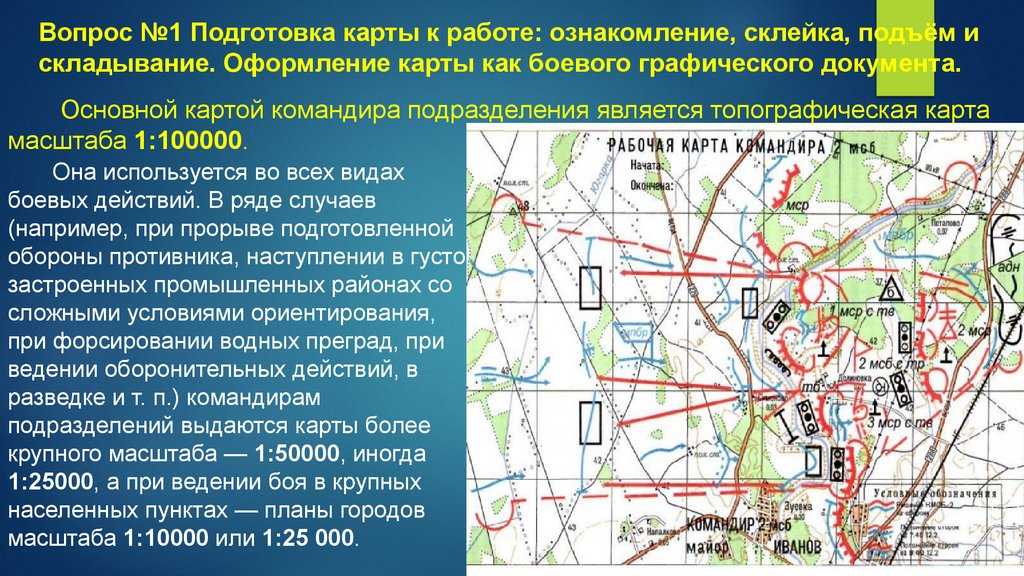

Основной картой командира подразделения является топографическая карта
масштаба 1:100000.
Она используется во всех видах
боевых действий. В ряде случаев
(например, при прорыве подготовленной
обороны противника, наступлении в густо
застроенных промышленных районах со
сложными условиями ориентирования,
при форсировании водных преград, при
ведении оборонительных действий, в
разведке и т. п.) командирам
подразделений выдаются карты более
крупного масштаба — 1:50000, иногда
1:25000, а при ведении боя в крупных
населенных пунктах — планы городов
масштаба 1:10000 или 1:25 000.

6.

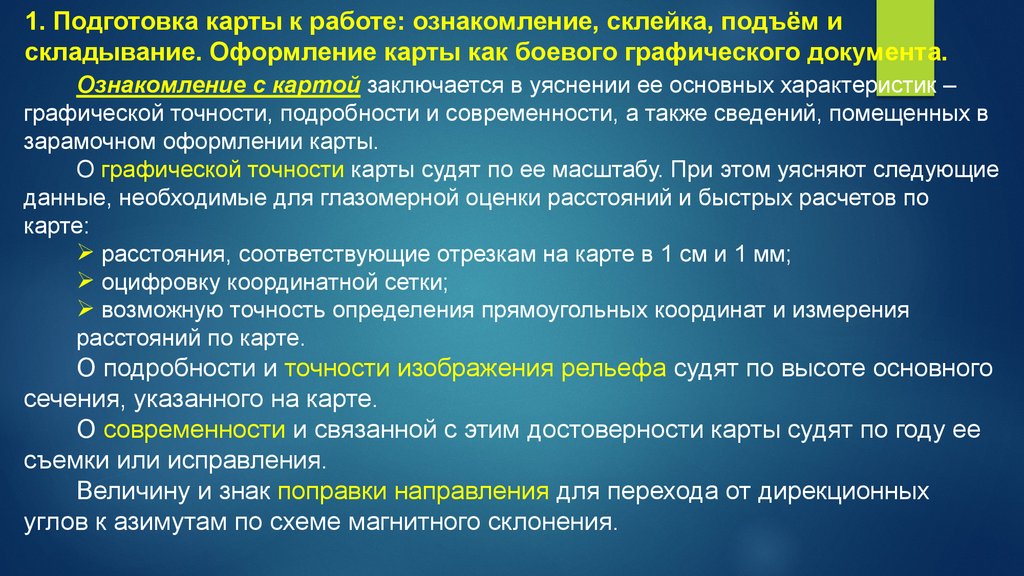

1. Подготовка карты к работе: ознакомление, склейка, подъём и
складывание. Оформление карты как боевого графического документа.
Ознакомление с картой заключается в уяснении ее основных характеристик –
графической точности, подробности и современности, а также сведений, помещенных в
зарамочном оформлении карты.
О графической точности карты судят по ее масштабу. При этом уясняют следующие
данные, необходимые для глазомерной оценки расстояний и быстрых расчетов по
карте:
расстояния, соответствующие отрезкам на карте в 1 см и 1 мм;
оцифровку координатной сетки;
возможную точность определения прямоугольных координат и измерения
расстояний по карте.
О подробности и точности изображения рельефа судят по высоте основного
сечения, указанного на карте.
О современности и связанной с этим достоверности карты судят по году ее
съемки или исправления.
Величину и знак поправки направления для перехода от дирекционных
углов к азимутам по схеме магнитного склонения.

7.

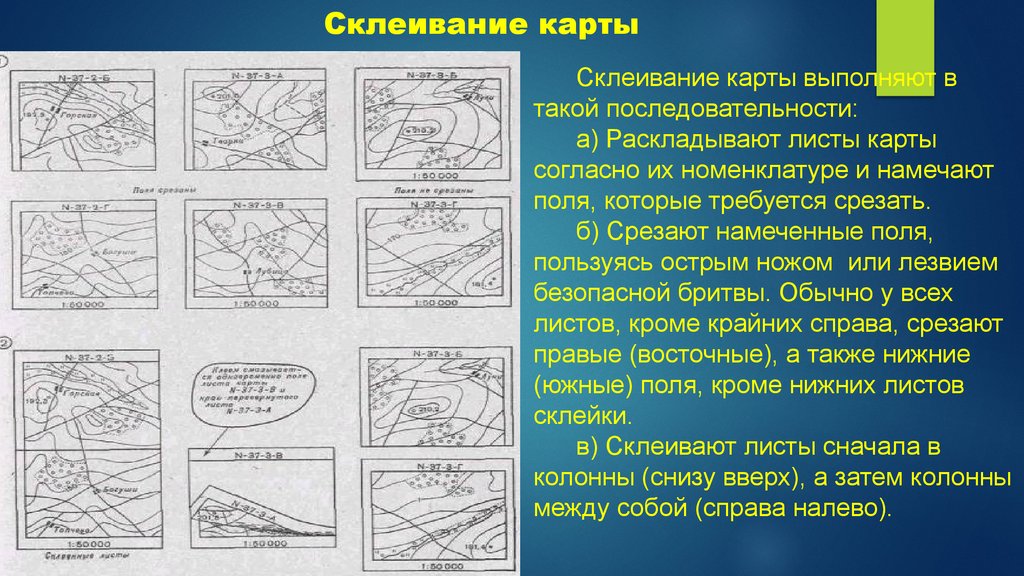

Склеивание карты
Склеивание карты выполняют в
такой последовательности:
а) Раскладывают листы карты
согласно их номенклатуре и намечают
поля, которые требуется срезать.
б) Срезают намеченные поля,
пользуясь острым ножом или лезвием
безопасной бритвы. Обычно у всех
листов, кроме крайних справа, срезают
правые (восточные), а также нижние
(южные) поля, кроме нижних листов
склейки.
в) Склеивают листы сначала в
колонны (снизу вверх), а затем колонны
между собой (справа налево).

8.

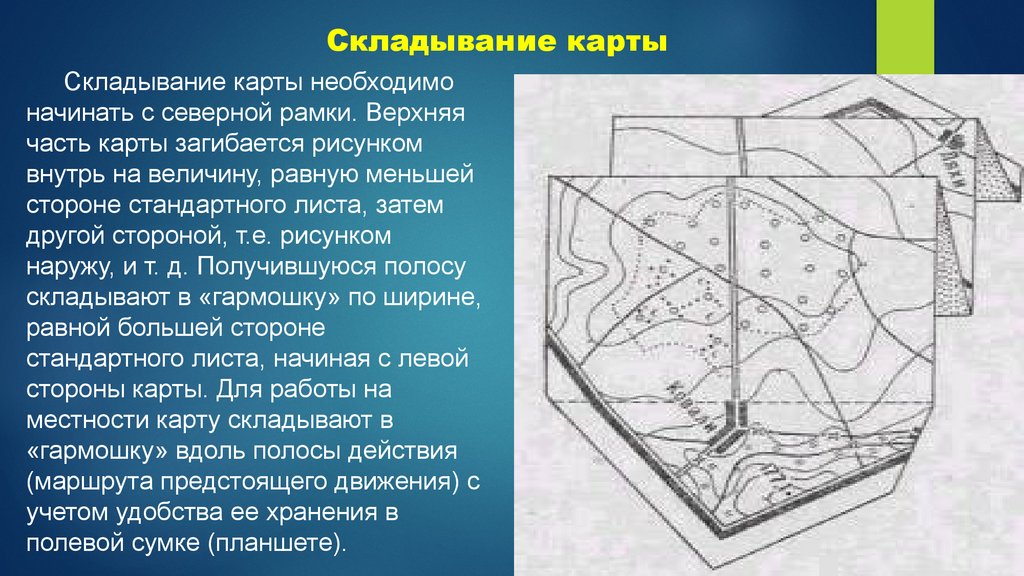

Складывание карты
Складывание карты необходимо
начинать с северной рамки. Верхняя
часть карты загибается рисунком
внутрь на величину, равную меньшей
стороне стандартного листа, затем
другой стороной, т.е. рисунком
наружу, и т. д. Получившуюся полосу
складывают в «гармошку» по ширине,
равной большей стороне
стандартного листа, начиная с левой
стороны карты. Для работы на
местности карту складывают в
«гармошку» вдоль полосы действия
(маршрута предстоящего движения) с
учетом удобства ее хранения в
полевой сумке (планшете).

9.

Подъём карта
зеленый — для древесной и
кустарниковой
растительности;
синий — для гидрографии и
болот;
светло-коричневый — для
рельефа;
темно-коричневый — для
дорог;
черный — для остальных
объектов и для подписей.

10.

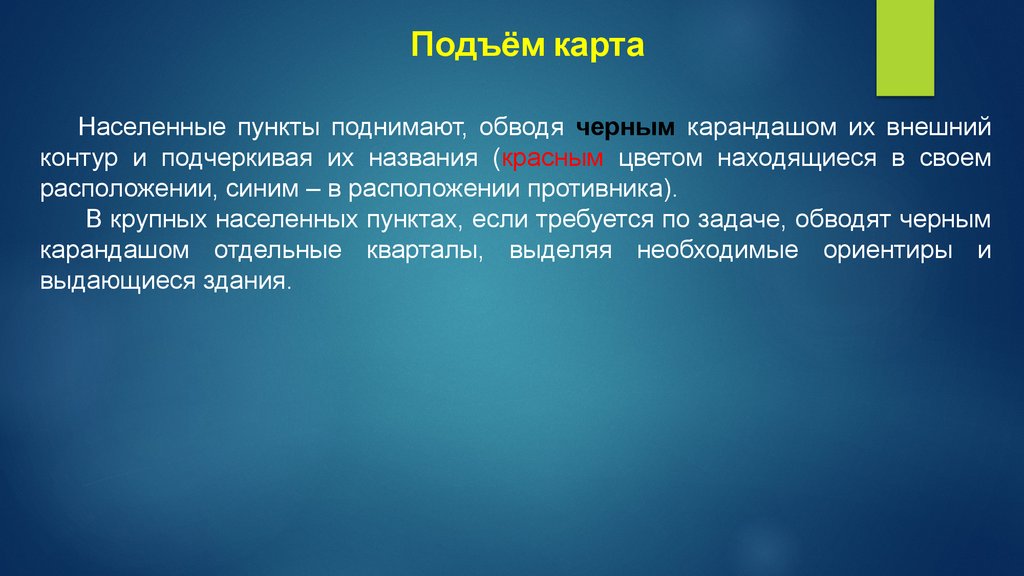

Подъём карта
Населенные пункты поднимают, обводя черным карандашом их внешний
контур и подчеркивая их названия (красным цветом находящиеся в своем
расположении, синим – в расположении противника).
В крупных населенных пунктах, если требуется по задаче, обводят черным
карандашом отдельные кварталы, выделяя необходимые ориентиры и
выдающиеся здания.

11.

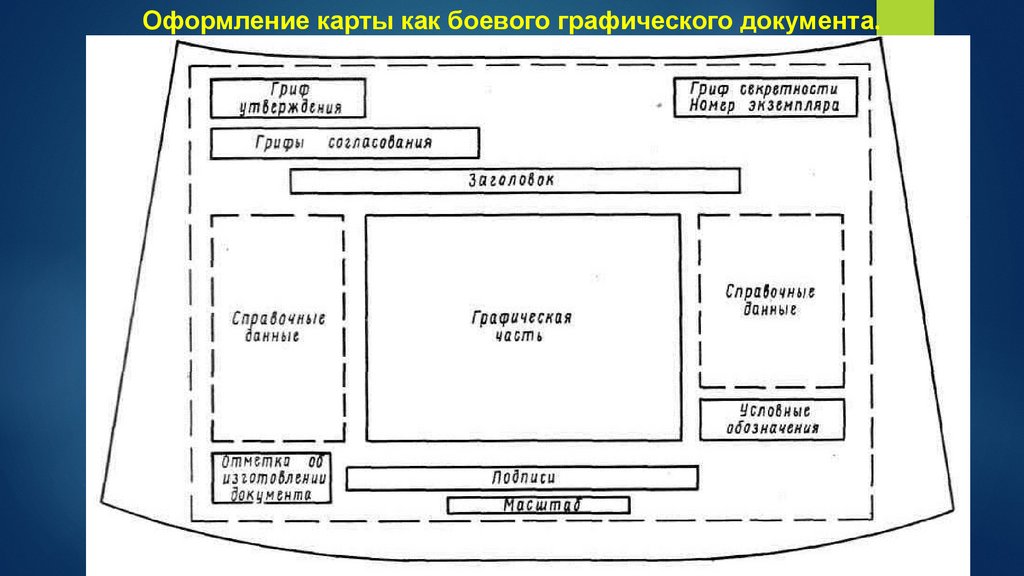

Оформление карты как боевого графического документа.

12.

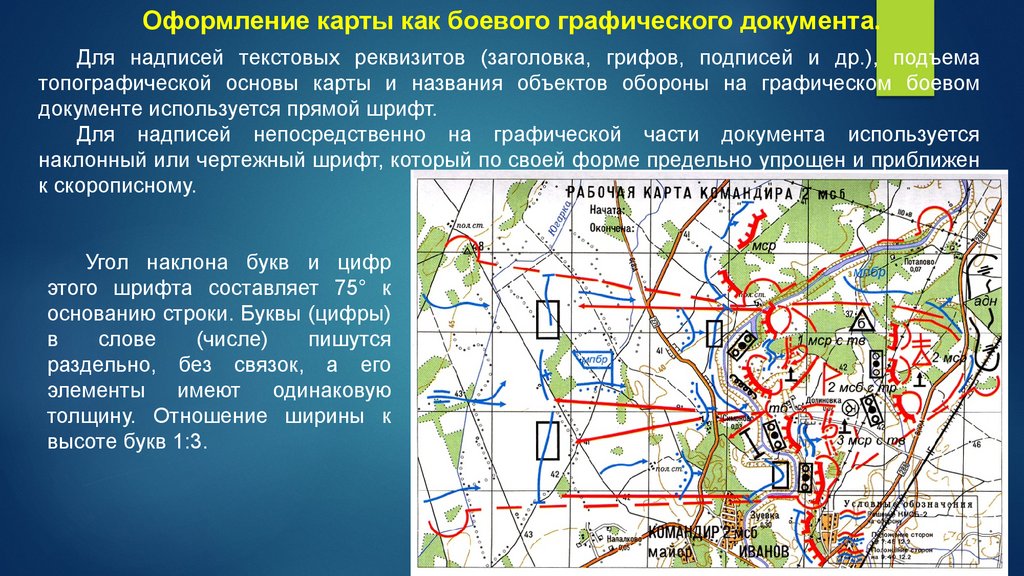

Оформление карты как боевого графического документа.
Для надписей текстовых реквизитов (заголовка, грифов, подписей и др.), подъема
топографической основы карты и названия объектов обороны на графическом боевом
документе используется прямой шрифт.
Для надписей непосредственно на графической части документа используется
наклонный или чертежный шрифт, который по своей форме предельно упрощен и приближен
к скорописному.
Угол наклона букв и цифр
этого шрифта составляет 75° к
основанию строки. Буквы (цифры)
в
слове
(числе)
пишутся
раздельно, без связок, а его
элементы имеют одинаковую
толщину. Отношение ширины к
высоте букв 1:3.

13.

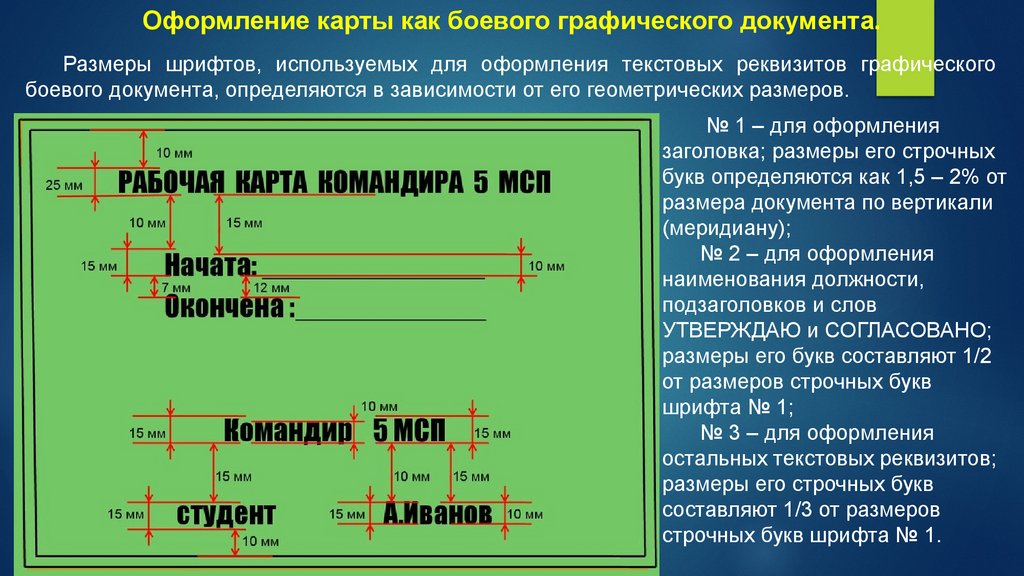

Оформление карты как боевого графического документа.
Размеры шрифтов, используемых для оформления текстовых реквизитов графического
боевого документа, определяются в зависимости от его геометрических размеров.
№ 1 – для оформления
заголовка; размеры его строчных
букв определяются как 1,5 – 2% от
размера документа по вертикали
(меридиану);
№ 2 – для оформления
наименования должности,
подзаголовков и слов
УТВЕРЖДАЮ и СОГЛАСОВАНО;
размеры его букв составляют 1/2
от размеров строчных букв
шрифта № 1;
№ 3 – для оформления
остальных текстовых реквизитов;
размеры его строчных букв
составляют 1/3 от размеров
строчных букв шрифта № 1.

14.

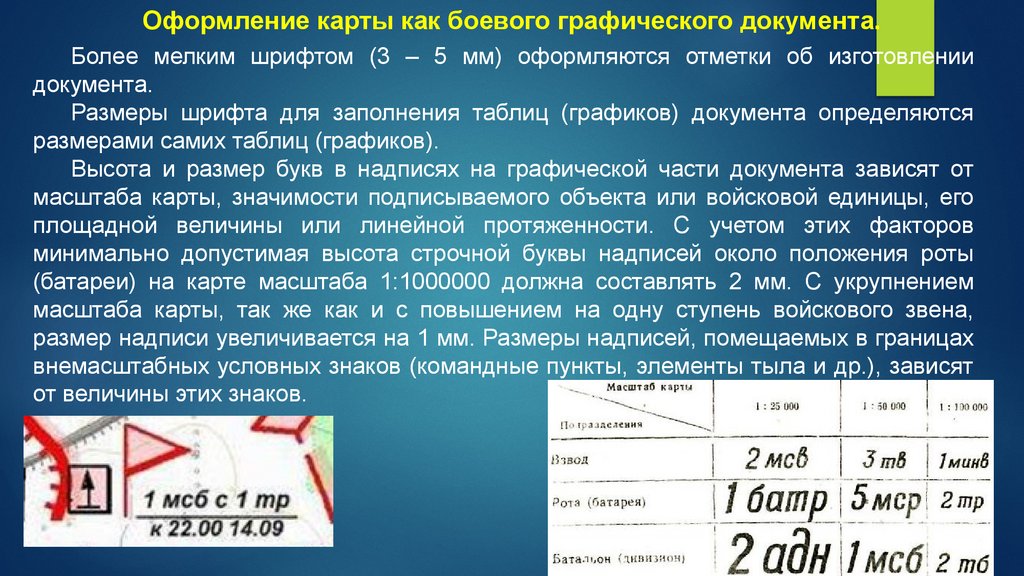

Оформление карты как боевого графического документа.
Более мелким шрифтом (3 – 5 мм) оформляются отметки об изготовлении
документа.
Размеры шрифта для заполнения таблиц (графиков) документа определяются
размерами самих таблиц (графиков).
Высота и размер букв в надписях на графической части документа зависят от
масштаба карты, значимости подписываемого объекта или войсковой единицы, его
площадной величины или линейной протяженности. С учетом этих факторов
минимально допустимая высота строчной буквы надписей около положения роты
(батареи) на карте масштаба 1:1000000 должна составлять 2 мм. С укрупнением
масштаба карты, так же как и с повышением на одну ступень войскового звена,
размер надписи увеличивается на 1 мм. Размеры надписей, помещаемых в границах
внемасштабных условных знаков (командные пункты, элементы тыла и др.), зависят
от величины этих знаков.

15.

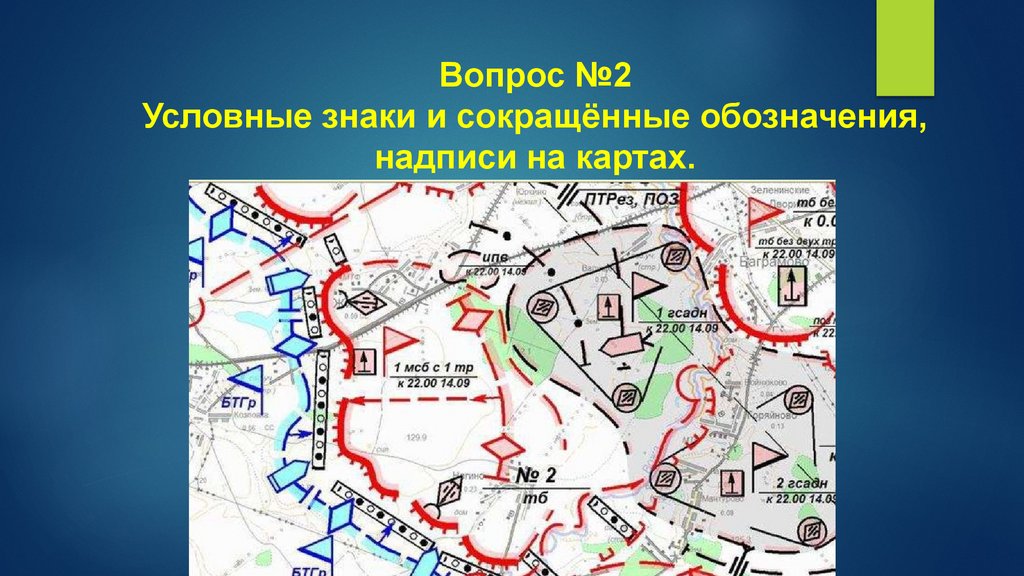

Вопрос №2
Условные знаки и сокращённые обозначения,
надписи на картах.

16.

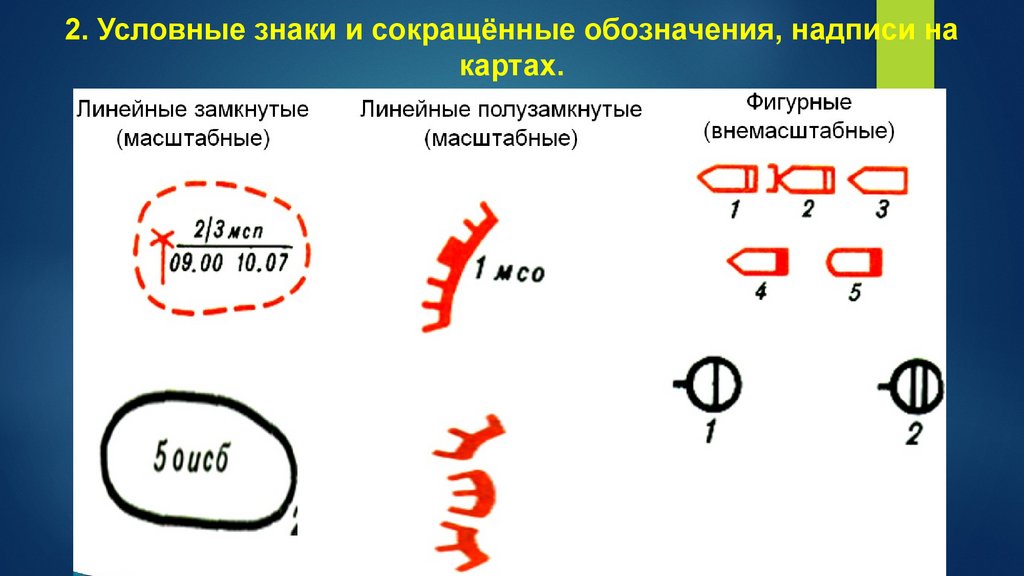

2. Условные знаки и сокращённые обозначения, надписи на
картах.

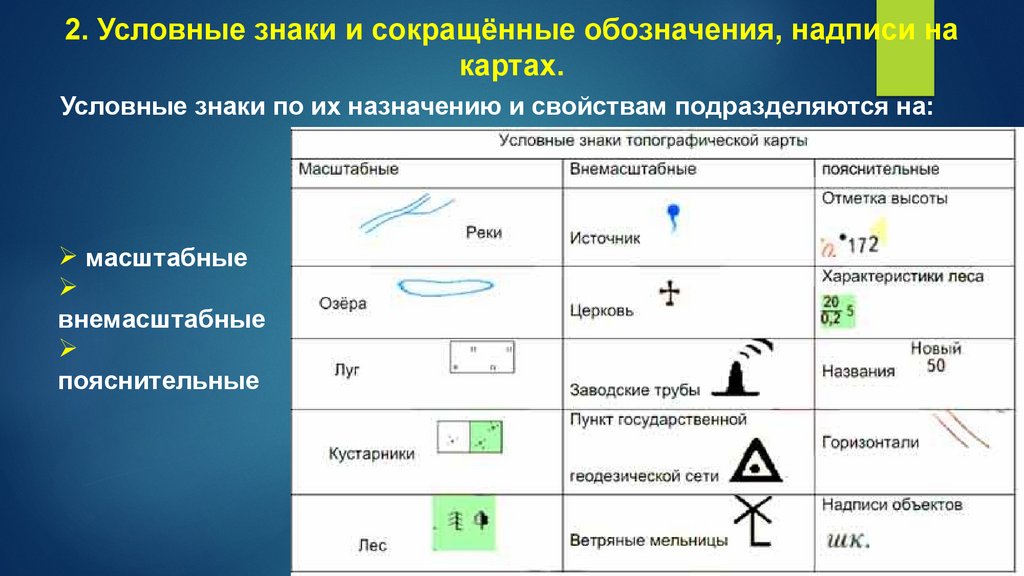

Условные знаки по их назначению и свойствам подразделяются на:
масштабные
внемасштабные
пояснительные

17.

2. Условные знаки и сокращённые обозначения, надписи на
картах.

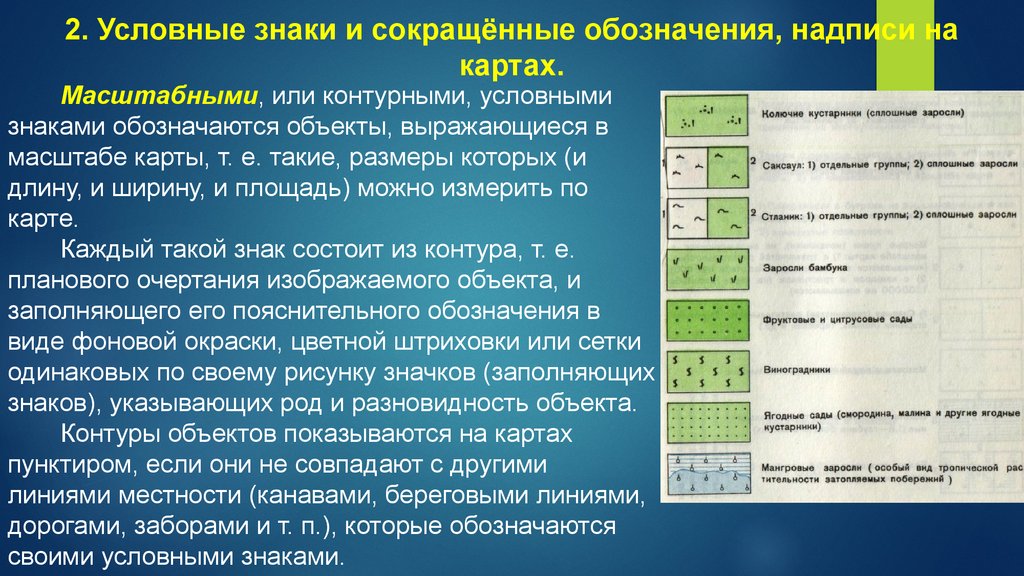

Масштабными, или контурными, условными
знаками обозначаются объекты, выражающиеся в
масштабе карты, т. е. такие, размеры которых (и
длину, и ширину, и площадь) можно измерить по
карте.
Каждый такой знак состоит из контура, т. е.
планового очертания изображаемого объекта, и
заполняющего его пояснительного обозначения в
виде фоновой окраски, цветной штриховки или сетки
одинаковых по своему рисунку значков (заполняющих
знаков), указывающих род и разновидность объекта.
Контуры объектов показываются на картах
пунктиром, если они не совпадают с другими
линиями местности (канавами, береговыми линиями,
дорогами, заборами и т. п.), которые обозначаются
своими условными знаками.

18.

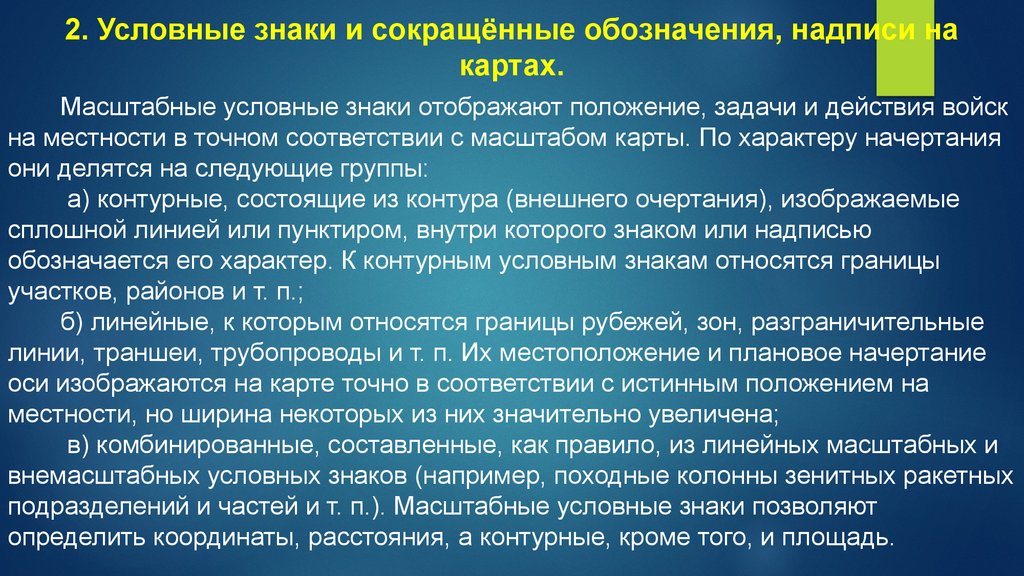

2. Условные знаки и сокращённые обозначения, надписи на
картах.
Масштабные условные знаки отображают положение, задачи и действия войск
на местности в точном соответствии с масштабом карты. По характеру начертания
они делятся на следующие группы:
а) контурные, состоящие из контура (внешнего очертания), изображаемые
сплошной линией или пунктиром, внутри которого знаком или надписью
обозначается его характер. К контурным условным знакам относятся границы
участков, районов и т. п.;
б) линейные, к которым относятся границы рубежей, зон, разграничительные
линии, траншеи, трубопроводы и т. п. Их местоположение и плановое начертание
оси изображаются на карте точно в соответствии с истинным положением на
местности, но ширина некоторых из них значительно увеличена;
в) комбинированные, составленные, как правило, из линейных масштабных и
внемасштабных условных знаков (например, походные колонны зенитных ракетных
подразделений и частей и т. п.). Масштабные условные знаки позволяют
определить координаты, расстояния, а контурные, кроме того, и площадь.

19.

2. Условные знаки и сокращённые обозначения, надписи на
картах.

20.

2. Условные знаки и сокращённые обозначения, надписи на
картах.

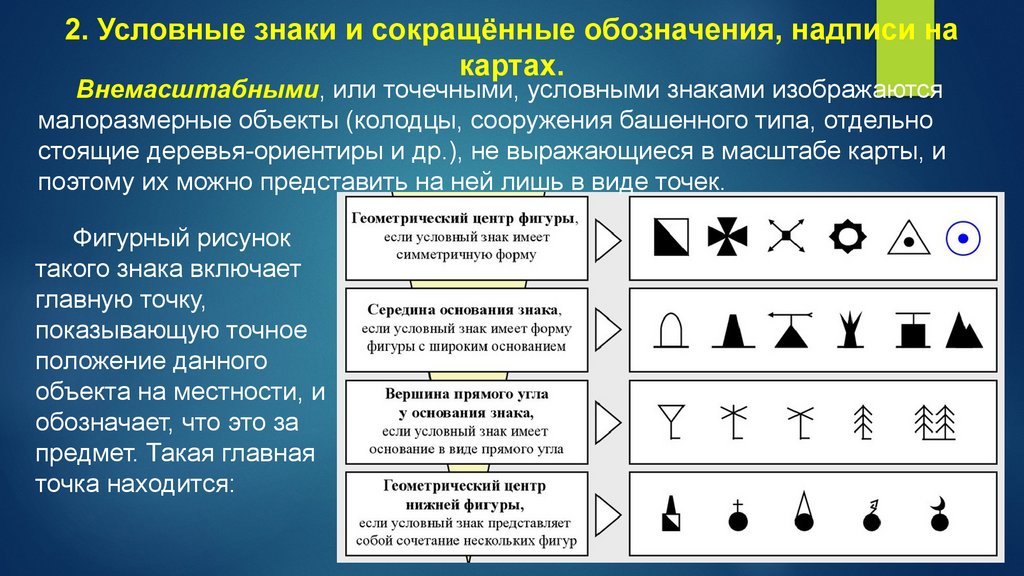

Внемасштабными, или точечными, условными знаками изображаются
малоразмерные объекты (колодцы, сооружения башенного типа, отдельно
стоящие деревья-ориентиры и др.), не выражающиеся в масштабе карты, и
поэтому их можно представить на ней лишь в виде точек.
Фигурный рисунок
такого знака включает
главную точку,
показывающую точное
положение данного
объекта на местности, и
обозначает, что это за
предмет. Такая главная
точка находится:

21.

2. Условные знаки и сокращённые обозначения, надписи на
картах.

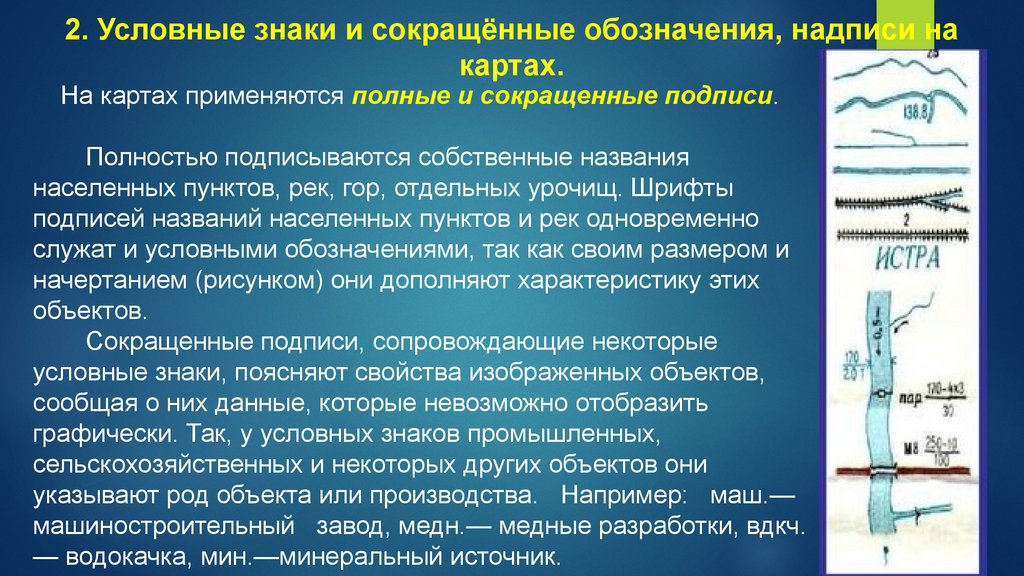

На картах применяются полные и сокращенные подписи.
Полностью подписываются собственные названия
населенных пунктов, рек, гор, отдельных урочищ. Шрифты
подписей названий населенных пунктов и рек одновременно
служат и условными обозначениями, так как своим размером и
начертанием (рисунком) они дополняют характеристику этих
объектов.
Сокращенные подписи, сопровождающие некоторые
условные знаки, поясняют свойства изображенных объектов,
сообщая о них данные, которые невозможно отобразить
графически. Так, у условных знаков промышленных,
сельскохозяйственных и некоторых других объектов они
указывают род объекта или производства. Например: маш.—
машиностроительный завод, медн.— медные разработки, вдкч.
— водокачка, мин.—минеральный источник.

22.

2. Условные знаки и сокращённые обозначения, надписи на
картах.

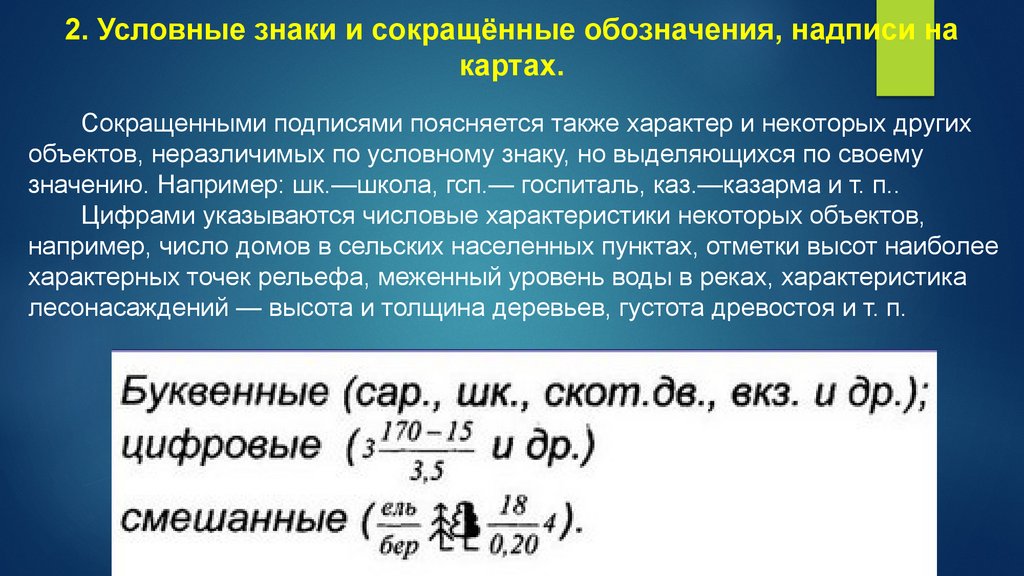

Сокращенными подписями поясняется также характер и некоторых других
объектов, неразличимых по условному знаку, но выделяющихся по своему
значению. Например: шк.—школа, гсп.— госпиталь, каз.—казарма и т. п..
Цифрами указываются числовые характеристики некоторых объектов,
например, число домов в сельских населенных пунктах, отметки высот наиболее
характерных точек рельефа, меженный уровень воды в реках, характеристика
лесонасаждений — высота и толщина деревьев, густота древостоя и т. п.

23.

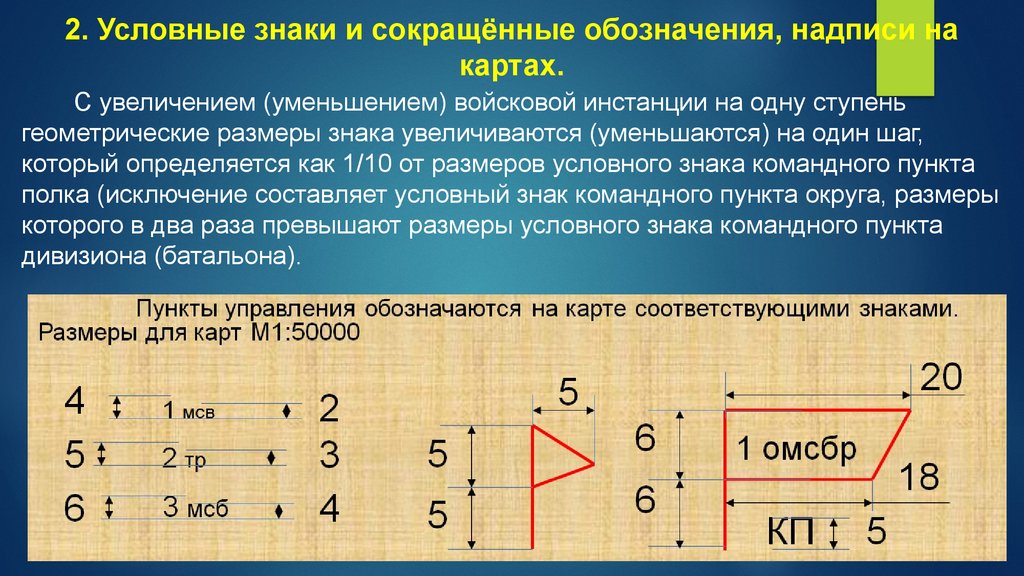

2. Условные знаки и сокращённые обозначения, надписи на
картах.
С увеличением (уменьшением) войсковой инстанции на одну ступень
геометрические размеры знака увеличиваются (уменьшаются) на один шаг,
который определяется как 1/10 от размеров условного знака командного пункта
полка (исключение составляет условный знак командного пункта округа, размеры
которого в два раза превышают размеры условного знака командного пункта
дивизиона (батальона).

24.

Вопрос №3
Основные правила ведения рабочей карты и
нанесения обстановки на неё.

25.

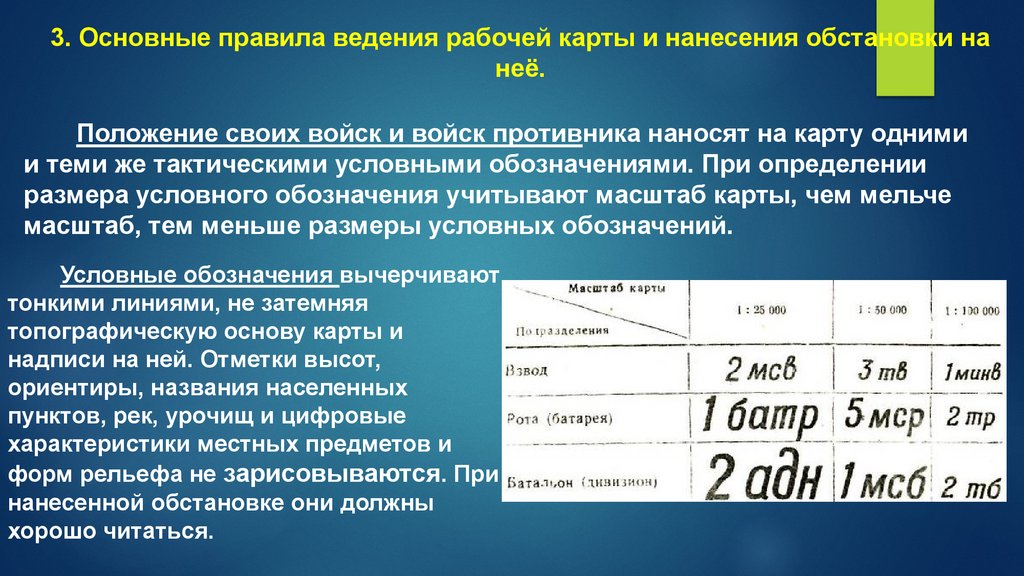

3. Основные правила ведения рабочей карты и нанесения обстановки на
неё.
Положение своих войск и войск противника наносят на карту одними
и теми же тактическими условными обозначениями. При определении
размера условного обозначения учитывают масштаб карты, чем мельче
масштаб, тем меньше размеры условных обозначений.
Условные обозначения вычерчивают
тонкими линиями, не затемняя
топографическую основу карты и
надписи на ней. Отметки высот,
ориентиры, названия населенных
пунктов, рек, урочищ и цифровые
характеристики местных предметов и
форм рельефа не зарисовываются. При
нанесенной обстановке они должны
хорошо читаться.

26.

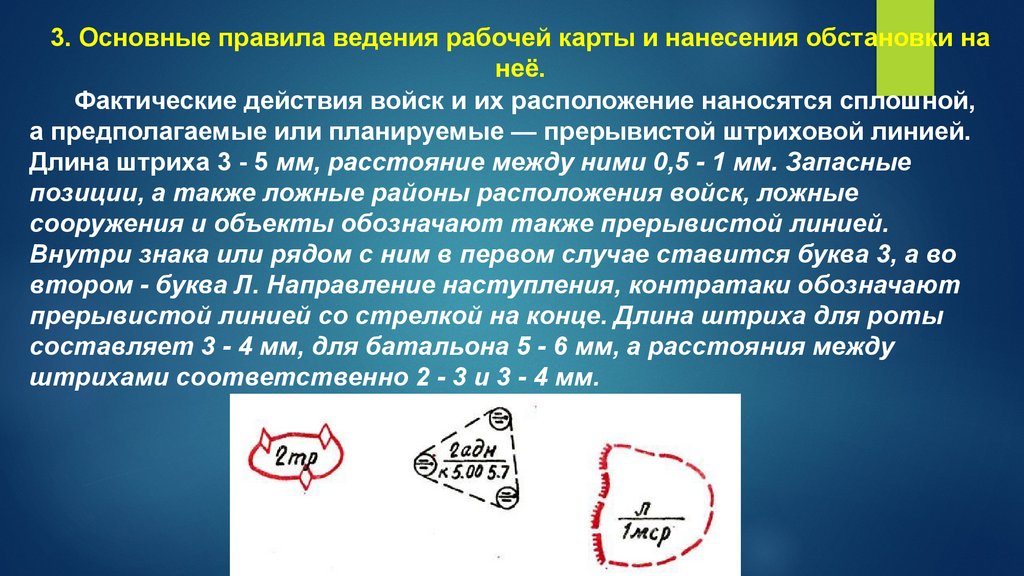

3. Основные правила ведения рабочей карты и нанесения обстановки на
неё.
Фактические действия войск и их расположение наносятся сплошной,
а предполагаемые или планируемые — прерывистой штриховой линией.
Длина штриха 3 - 5 мм, расстояние между ними 0,5 - 1 мм. Запасные
позиции, а также ложные районы расположения войск, ложные
сооружения и объекты обозначают также прерывистой линией.
Внутри знака или рядом с ним в первом случае ставится буква 3, а во
втором - буква Л. Направление наступления, контратаки обозначают
прерывистой линией со стрелкой на конце. Длина штриха для роты
составляет 3 - 4 мм, для батальона 5 - 6 мм, а расстояния между
штрихами соответственно 2 - 3 и 3 - 4 мм.

27.

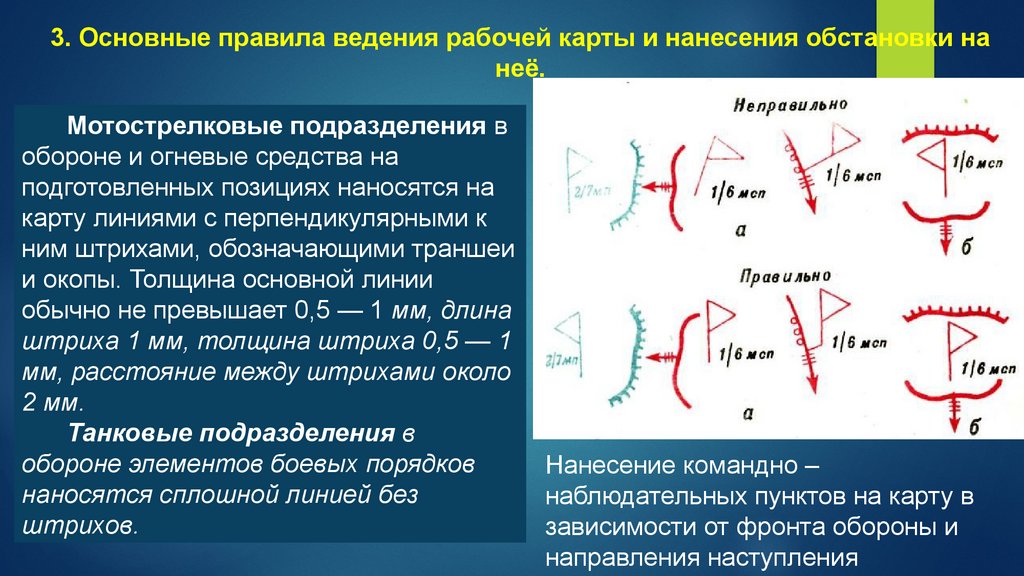

3. Основные правила ведения рабочей карты и нанесения обстановки на
неё.
Мотострелковые подразделения в
обороне и огневые средства на
подготовленных позициях наносятся на
карту линиями с перпендикулярными к
ним штрихами, обозначающими траншеи
и окопы. Толщина основной линии
обычно не превышает 0,5 — 1 мм, длина
штриха 1 мм, толщина штриха 0,5 — 1
мм, расстояние между штрихами около
2 мм.
Танковые подразделения в
обороне элементов боевых порядков
наносятся сплошной линией без
штрихов.
Нанесение командно –
наблюдательных пунктов на карту в
зависимости от фронта обороны и
направления наступления

28.

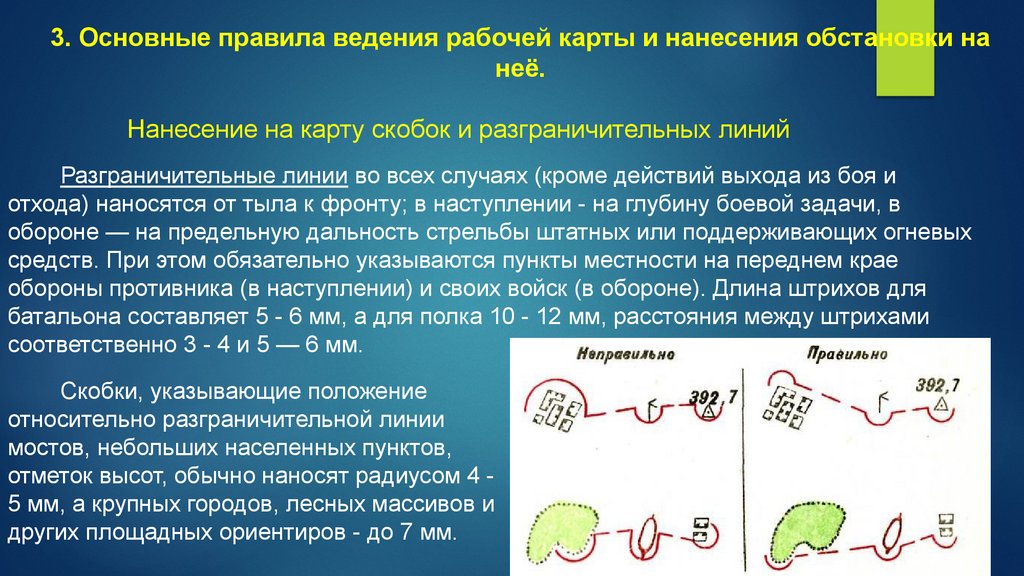

3. Основные правила ведения рабочей карты и нанесения обстановки на
неё.
Нанесение на карту скобок и разграничительных линий
Разграничительные линии во всех случаях (кроме действий выхода из боя и
отхода) наносятся от тыла к фронту; в наступлении - на глубину боевой задачи, в
обороне — на предельную дальность стрельбы штатных или поддерживающих огневых
средств. При этом обязательно указываются пункты местности на переднем крае
обороны противника (в наступлении) и своих войск (в обороне). Длина штрихов для
батальона составляет 5 - 6 мм, а для полка 10 - 12 мм, расстояния между штрихами
соответственно 3 - 4 и 5 — 6 мм.
Скобки, указывающие положение
относительно разграничительной линии
мостов, небольших населенных пунктов,
отметок высот, обычно наносят радиусом 4 5 мм, а крупных городов, лесных массивов и
других площадных ориентиров - до 7 мм.

29.

3. Основные правила ведения рабочей карты и нанесения обстановки на
неё.
Траншеи, огневые позиции, а также рубежи и задачи наносят на карту с
учетом рельефа, гидрографии и контуров местных предметов (вдоль опушек
лесных массивов, по окраинам населенных пунктов и т. п.). Линии тактических
условных знаков не должны пересекать другие элементы обстановки и
надписи.
Нанесение на карту положения
обороны в соответствии с рельефом
местности
Правила показа фактических
действий войск и их расположения

30.

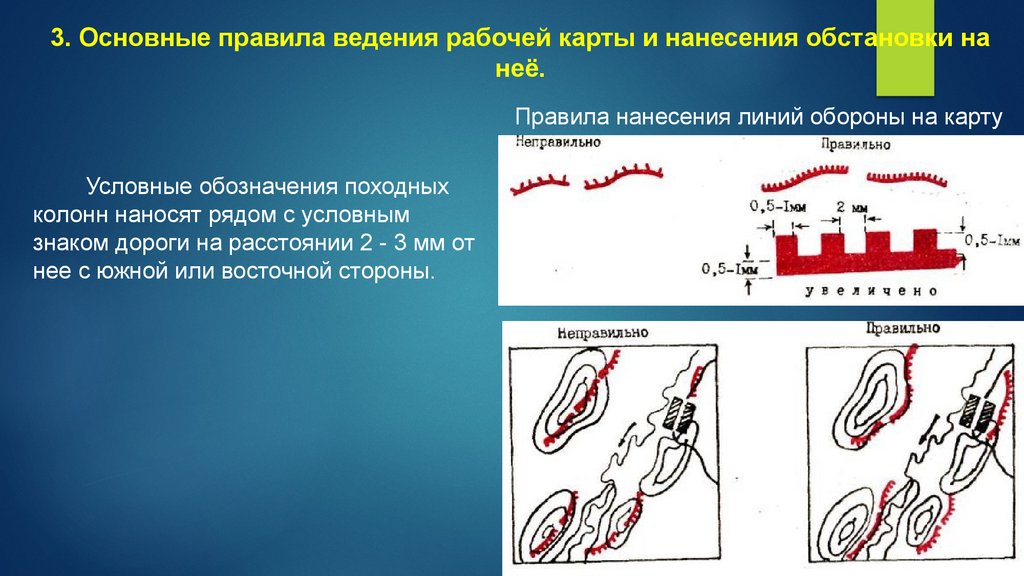

3. Основные правила ведения рабочей карты и нанесения обстановки на
неё.
Правила нанесения линий обороны на карту
Условные обозначения походных
колонн наносят рядом с условным
знаком дороги на расстоянии 2 - 3 мм от
нее с южной или восточной стороны.

31.

3. Основные правила ведения рабочей карты и нанесения обстановки на
неё.
В ходе боевых действий положение войск к разному времени выделяется
штриховкой, точками и другими специальными обозначениями или оттеняется
карандашами различных цветов с указанием времени, к которому относится
данное условное обозначение.
Последовательное обозначение на карте положения подразделений в ходе боя

32.

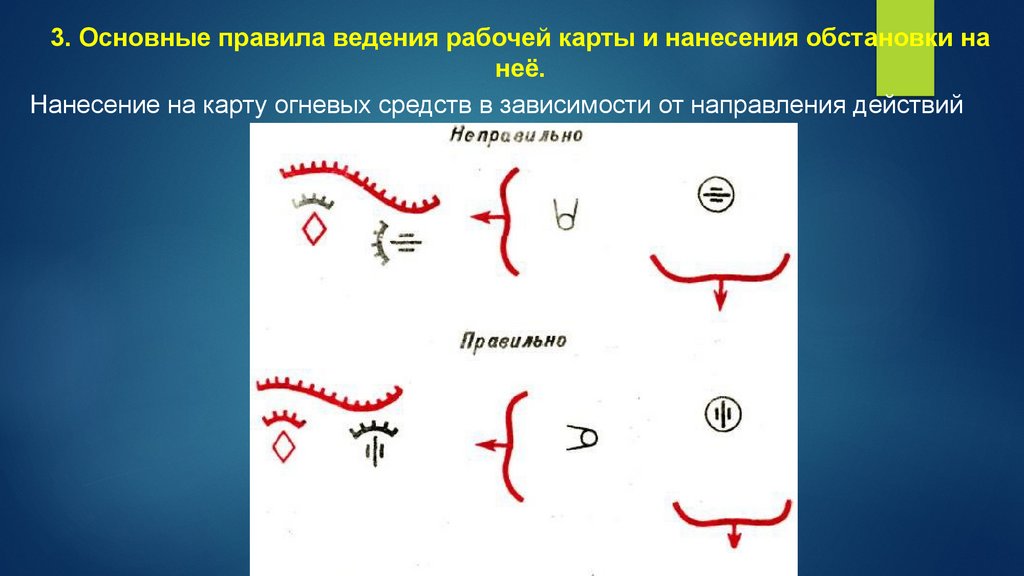

3. Основные правила ведения рабочей карты и нанесения обстановки на
неё.
Нанесение на карту огневых средств в зависимости от направления действий

33.

Задание на
самостоятельную работу.
1. Cклеить рабочую карту (листы карты YW-37-3, YW-37-4);
2 . Сложить карту, для удобства переноски в полевой сумке;
3. Ознакомиться с картой. Уяснить ее основные характеристики –
графическую точность, подробность и современность, а также сведения,
помещенные в зарамочном оформлении карты;
4. Определить величину и знак поправки направления для перехода от
дирекционных углов к азимутам по схеме магнитного склонения.
