1. Тема урока:

2.

“Скажи мне - я забуду,
Покажи мне – я запомню,
Дай мне сделать это,
И это станет моим навсегда»
(Китайская пословица)

3.

• Графика – понятная, удобная,
экономичная, четкая и наглядная форма
обмена информацией

4. Первый русский архитектор Федор Конь

• Появление чертежей связано со
строительством городов.

5. Петр 1

6.

• Графика нужна людям разных профессий:
• Строителям
• Инженерам
• Столярам
• Токарям
• Учителям
• Школьникам

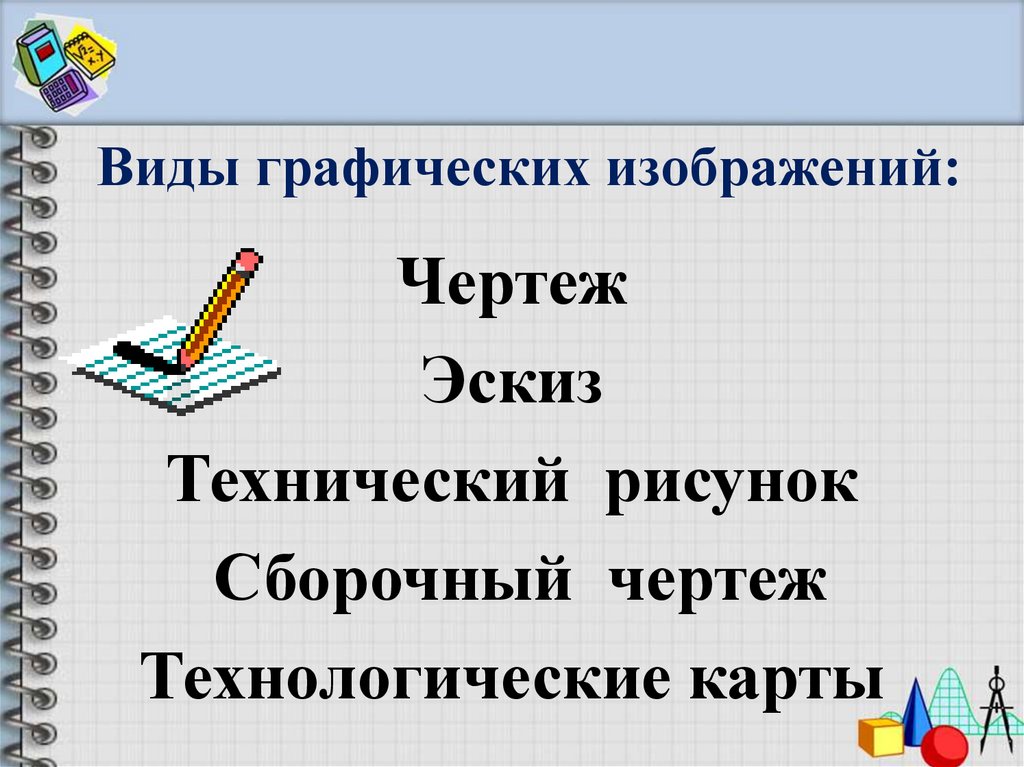

7. Виды графических изображений:

Чертеж
Эскиз
Технический рисунок
Сборочный чертеж
Технологические карты

8.

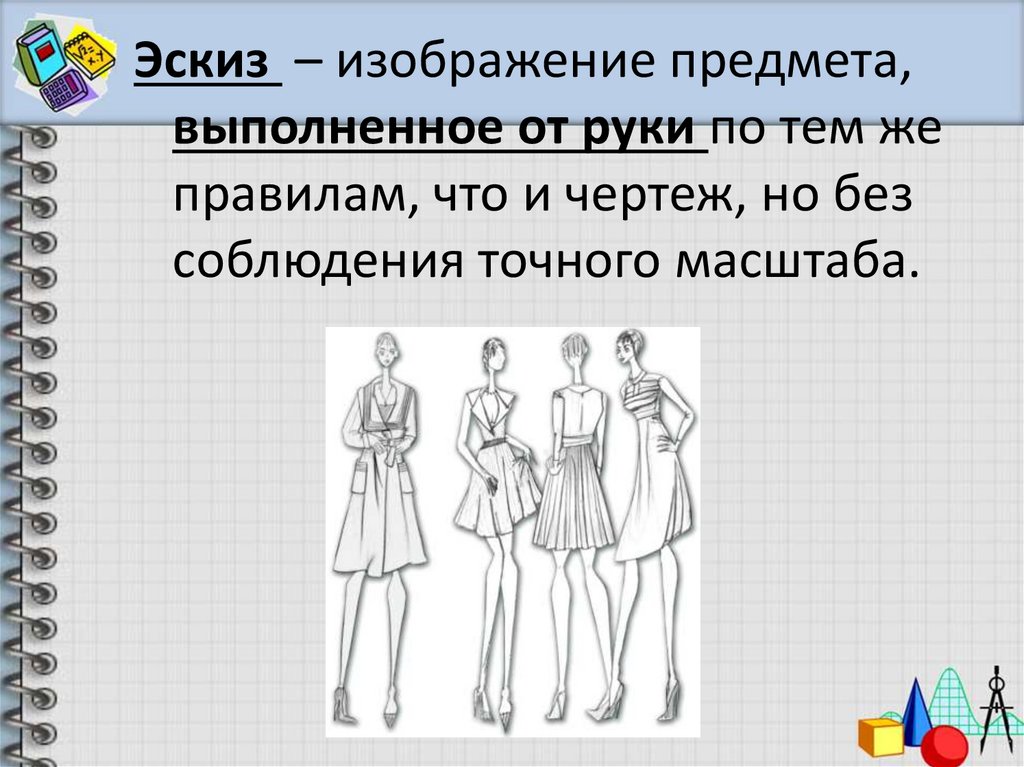

Эскиз – изображение предмета,
выполненное от руки по тем же
правилам, что и чертеж, но без
соблюдения точного масштаба.

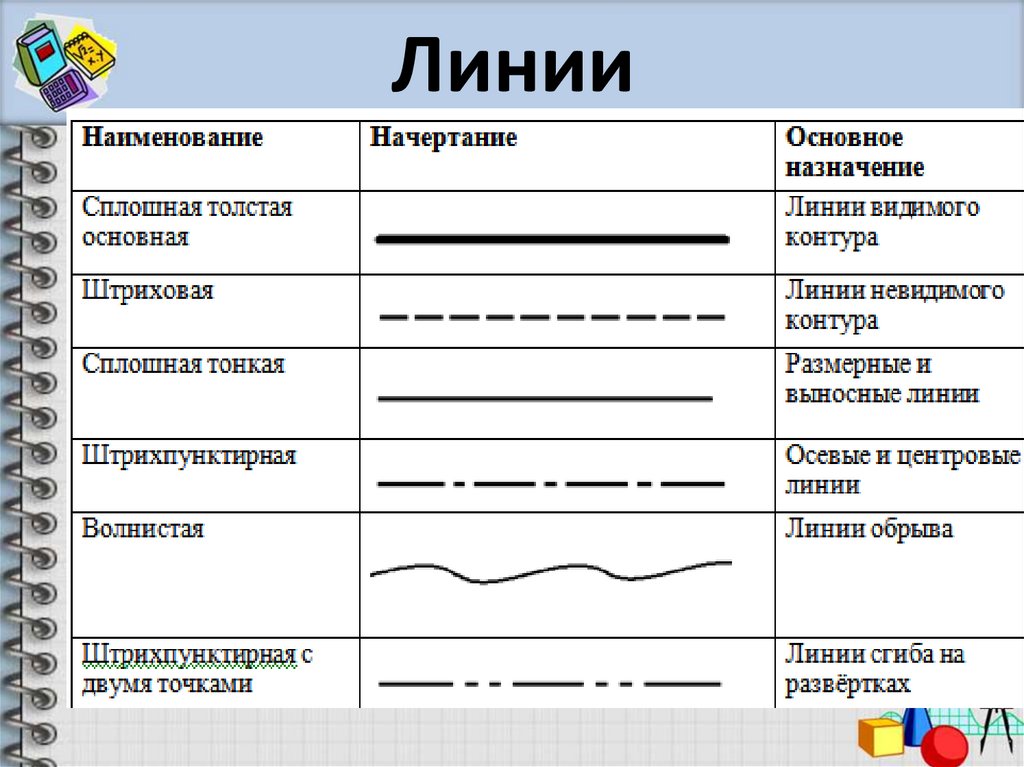

9. Линии

10.

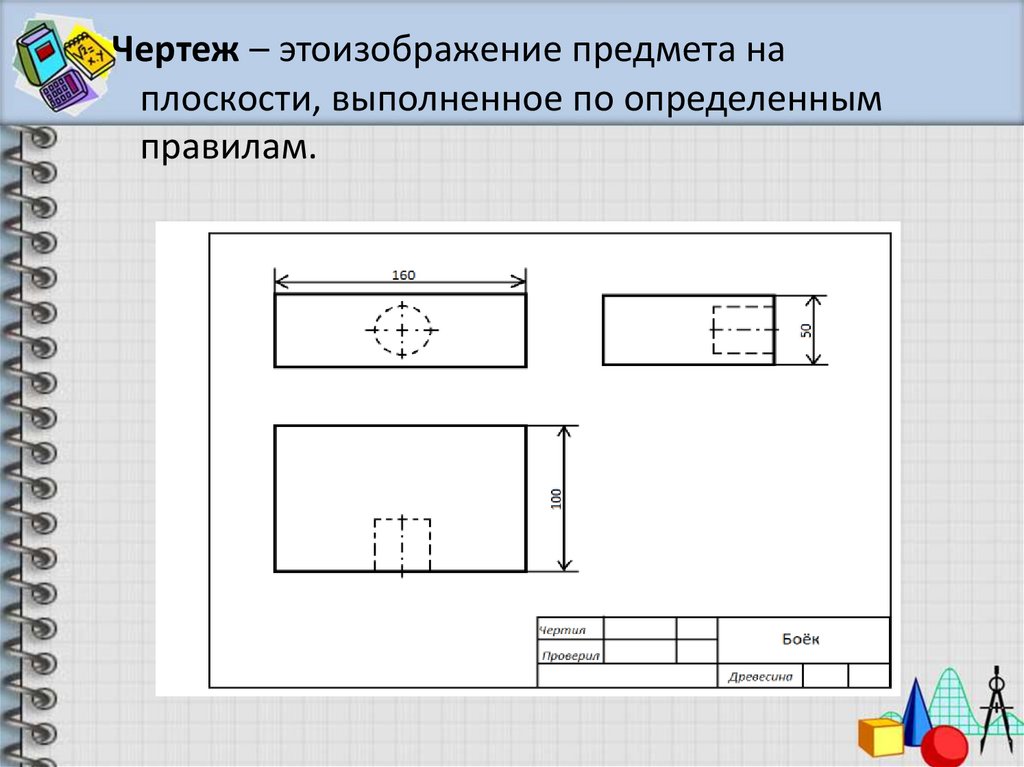

Чертеж – этоизображение предмета на
плоскости, выполненное по определенным
правилам.

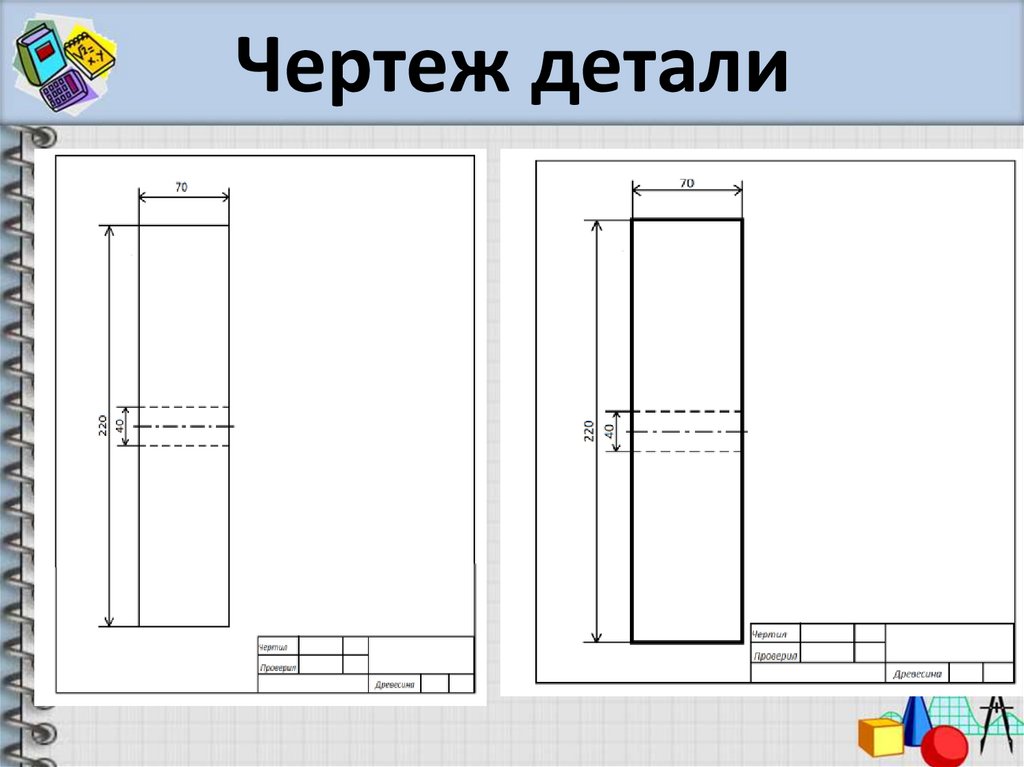

11. Чертеж детали

12.

Технический рисунок – наглядное изображение
предмета, выполненное от руки, с соблюдением
пропорций на глаз.

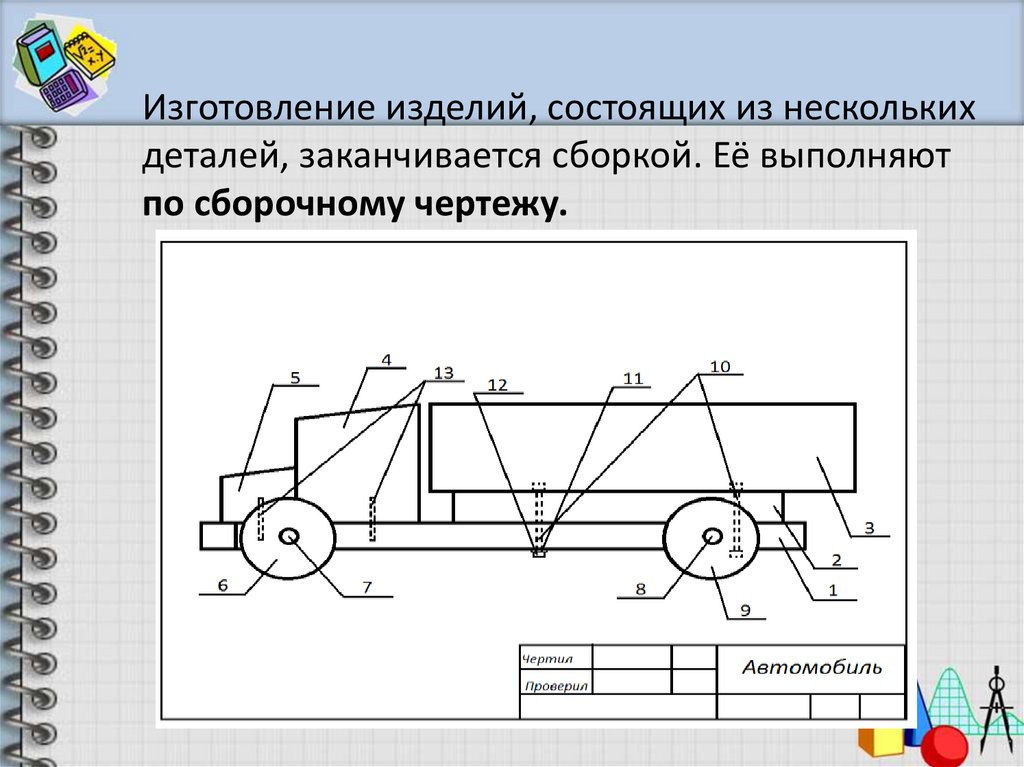

13. Изготовление изделий, состоящих из нескольких деталей, заканчивается сборкой. Её выполняют по сборочному чертежу.

14.

• Схема- графический документ, на котором с
помощью условных обозначений показаны
составные части какой - нибудь системы и
связи между ними.

15.

Масштабом называется отношение линейных
размеров изображения предмета к его
действительным размерам

16.

• Межгосударственный стандарт -(ГОСТ) —
региональный стандарт, принятый
Межгосударственным советом по
стандартизации, метрологии и
сертификации Содружества Независимых
Государств.

17. Практическая работа «Выполнение эскизов деталей машины»

18.

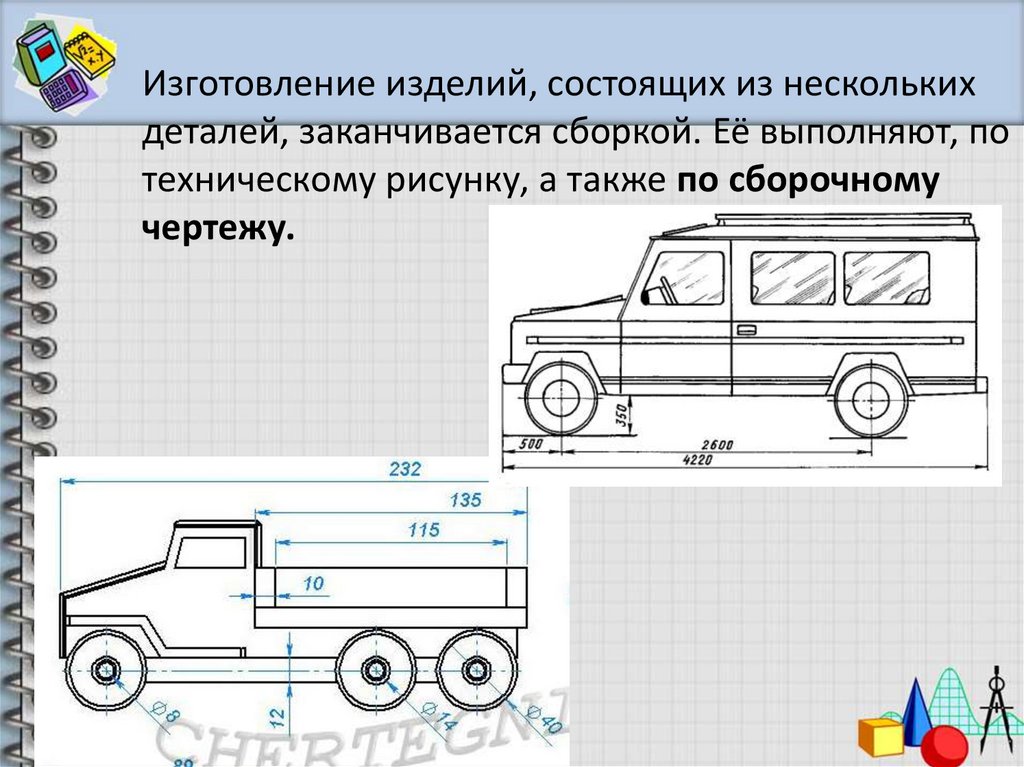

19. Изготовление изделий, состоящих из нескольких деталей, заканчивается сборкой. Её выполняют, по техническому рисунку, а также по

сборочному
чертежу.

20. Выполнение эскиза рамки круглого карманного зеркала

21.

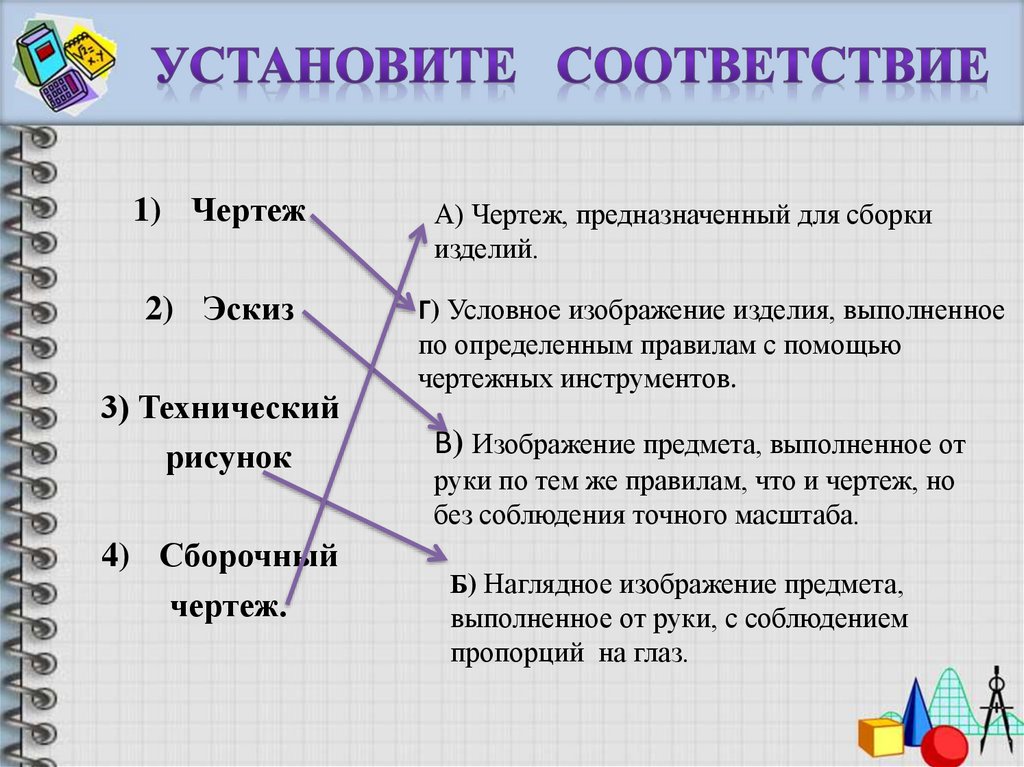

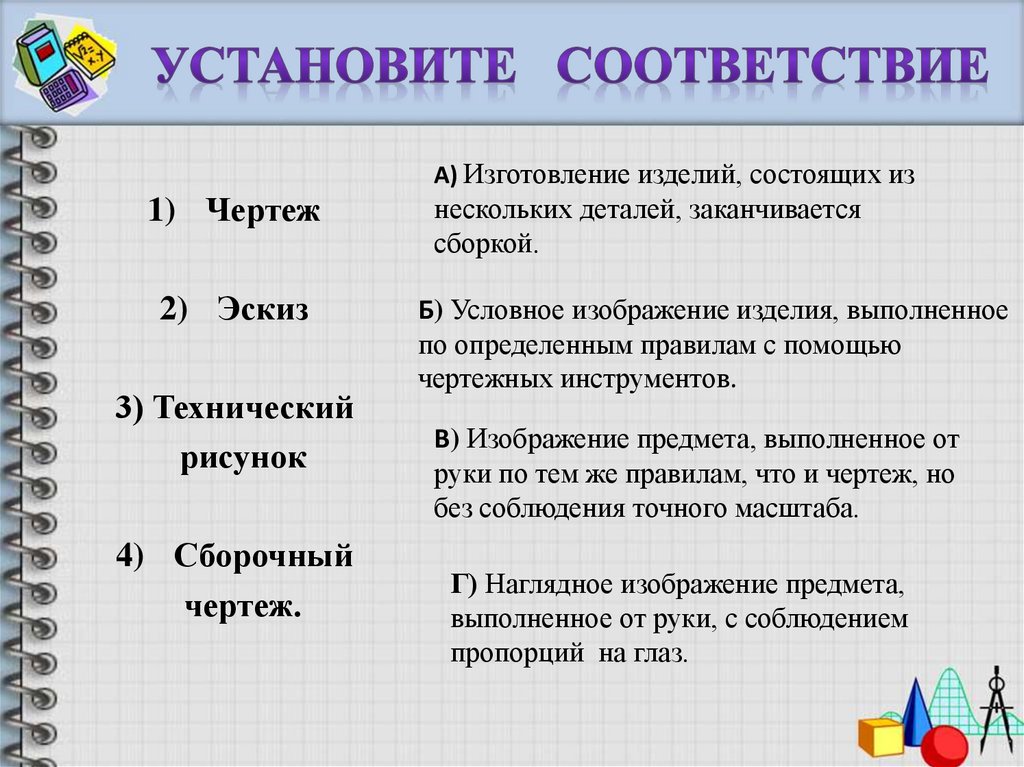

А) Изготовление изделий, состоящих из
1) Чертеж
нескольких деталей, заканчивается
сборкой.
2) Эскиз
Б) Условное изображение изделия, выполненное
по определенным правилам с помощью
чертежных инструментов.
3) Технический
рисунок
4) Сборочный
чертеж.
В) Изображение предмета, выполненное от
руки по тем же правилам, что и чертеж, но
без соблюдения точного масштаба.
Г) Наглядное изображение предмета,
выполненное от руки, с соблюдением
пропорций на глаз.

22.

1) Чертеж
А) Чертеж, предназначенный для сборки
изделий.
2) Эскиз
Г) Условное изображение изделия, выполненное
по определенным правилам с помощью
чертежных инструментов.
3) Технический
рисунок
4) Сборочный
чертеж.
В) Изображение предмета, выполненное от
руки по тем же правилам, что и чертеж, но
без соблюдения точного масштаба.
Б) Наглядное изображение предмета,
выполненное от руки, с соблюдением
пропорций на глаз.

23.

С
а
р
т
е
м
а
и
Т
т
т
д
т
р
ж
е
Л
и
р
е
а
н
Ч
е
С
х
и
н
а
р
и
к
а
т
а
ь
н
е
ф
а
ф
Э
с
ш
б
н
е
р
м
е
а
с
а
с
у
о
ж
И
у
н
р
к
М
и
н
К
н
н
р
т
Г
и
з
Р
о
к
И
с
т
ы

24.

Итог обыденной работы –
Восторг волшебного полета!
Все это – дивное явленье –
Урок, рожденный вдохновеньем…
