Пример Лекция 2

1. Основные горнотехнические понятия, термины и определения. Элементы карьера и уступа.

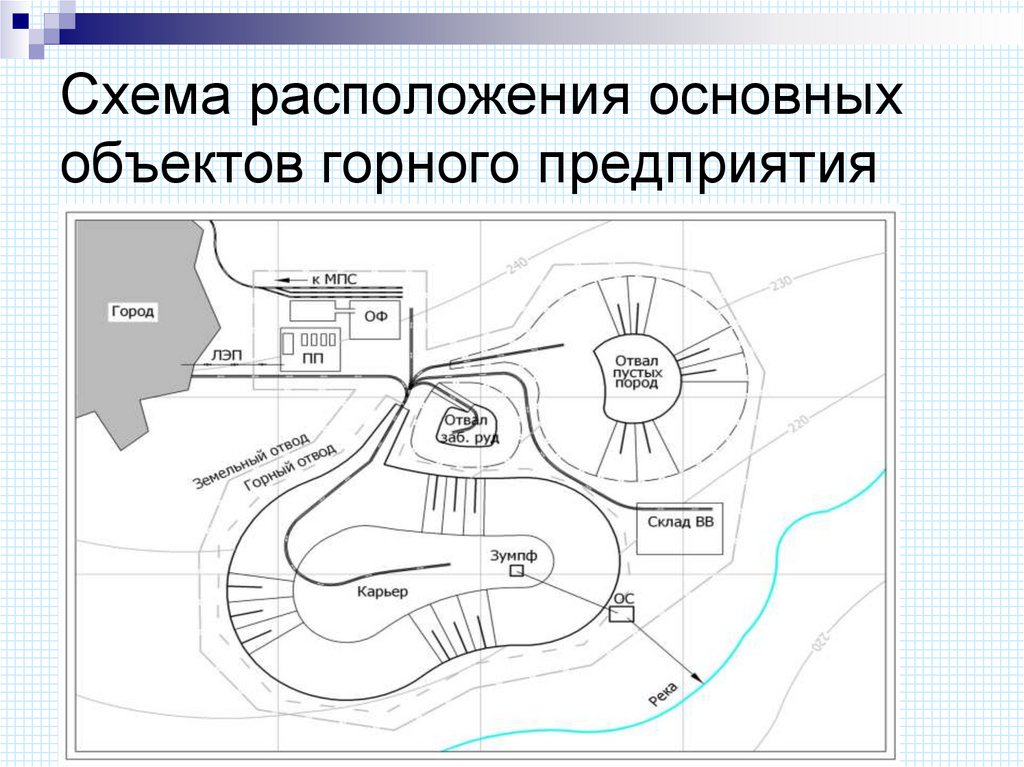

2. Схема расположения основных объектов горного предприятия

3.

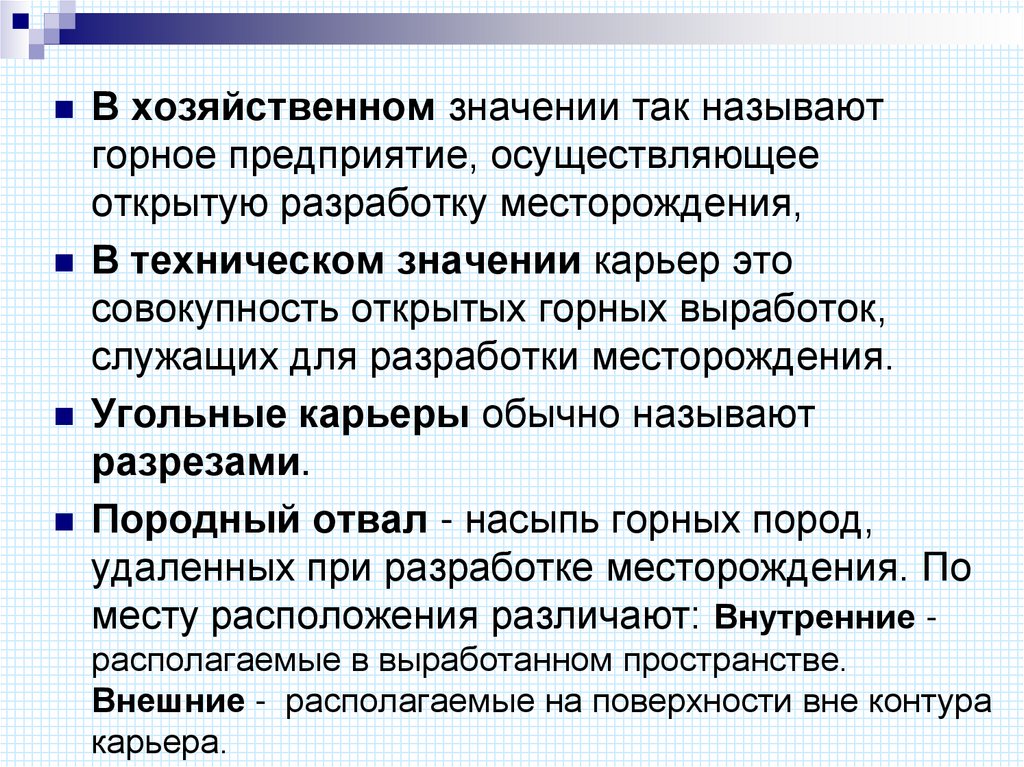

В хозяйственном значении так называют
горное предприятие, осуществляющее
открытую разработку месторождения,
В техническом значении карьер это
совокупность открытых горных выработок,
служащих для разработки месторождения.
Угольные карьеры обычно называют
разрезами.
Породный отвал - насыпь горных пород,
удаленных при разработке месторождения. По
месту расположения различают: Внутренние располагаемые в выработанном пространстве.
Внешние - располагаемые на поверхности вне контура
карьера.

4.

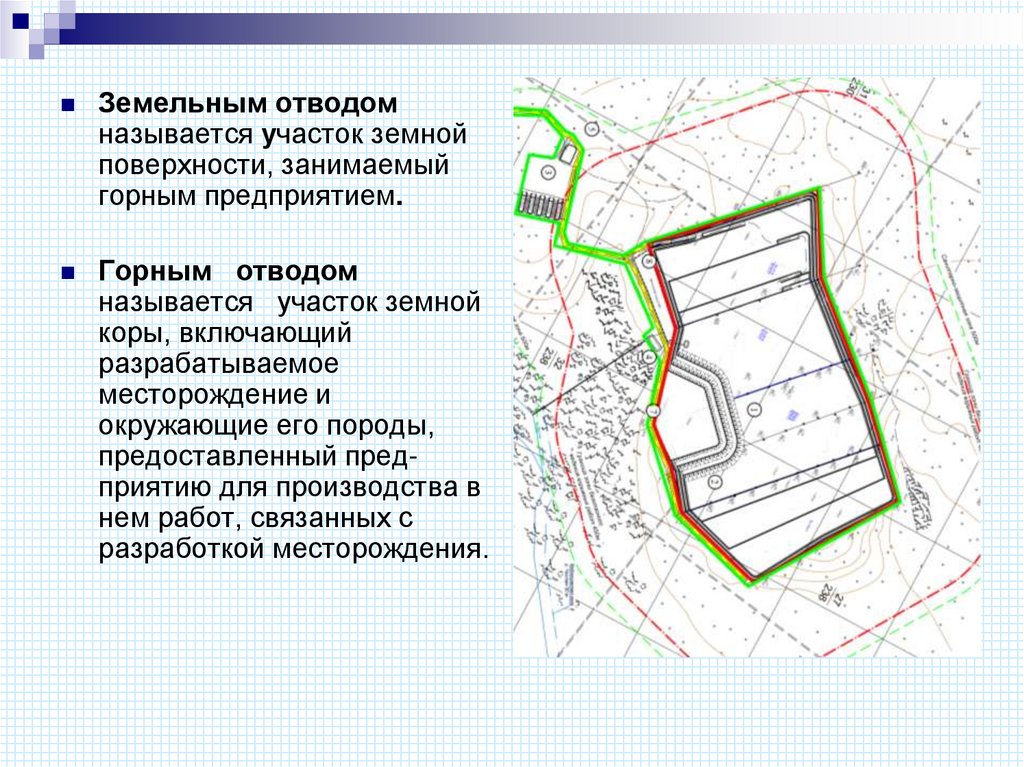

Земельным отводом
называется участок земной
поверхности, занимаемый
горным предприятием.
Горным отводом
называется участок земной
коры, включающий
разрабатываемое
месторождение и
окружающие его породы,
предоставленный предприятию для производства в
нем работ, связанных с
разработкой месторождения.

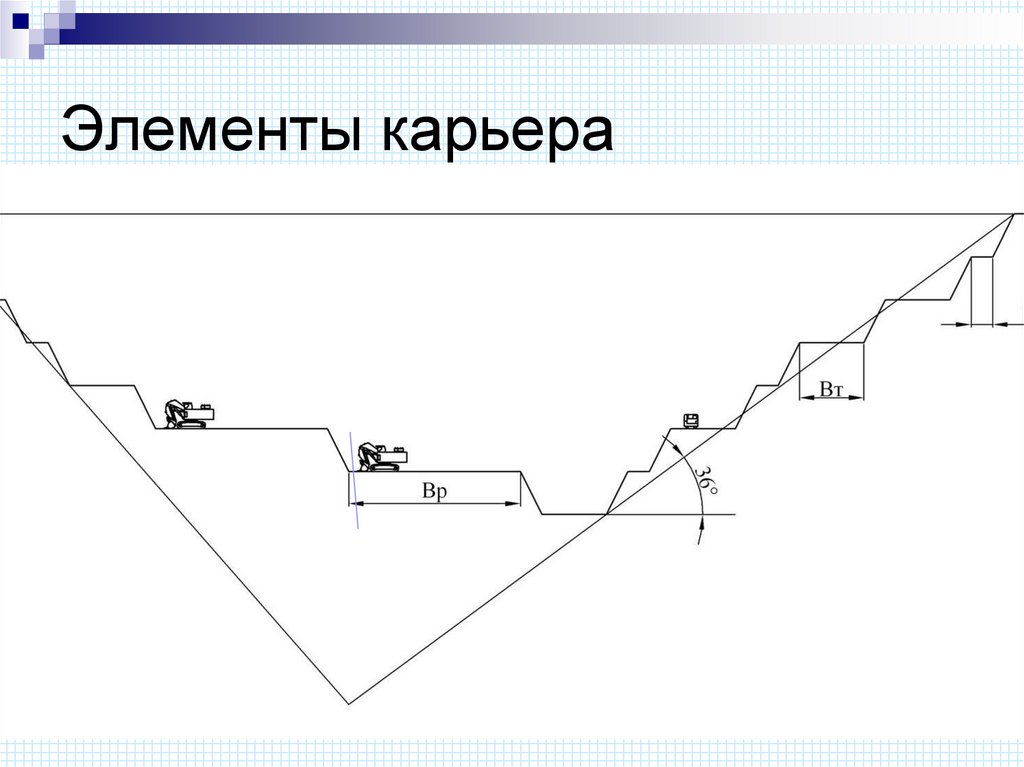

5. Элементы карьера

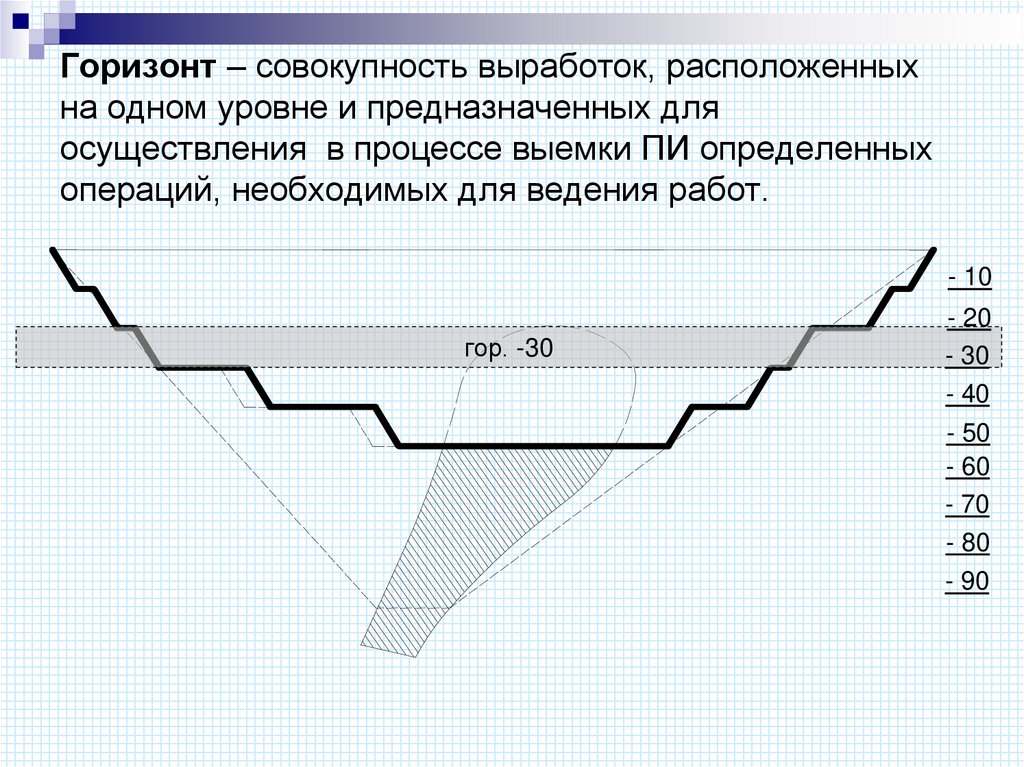

6. Горизонт – совокупность выработок, расположенных на одном уровне и предназначенных для осуществления в процессе выемки ПИ

определенных
операций, необходимых для ведения работ.
- 10
гор. -30
- 20
- 30
- 40
- 50
- 60
- 70
- 80
- 90

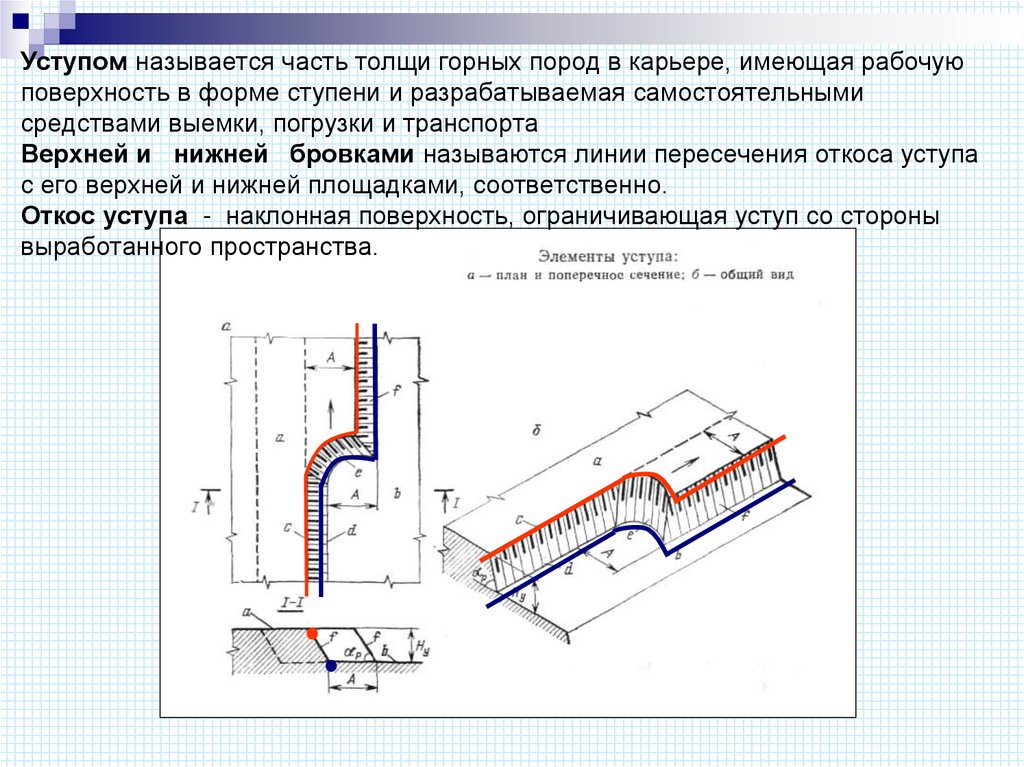

7. Уступом называется часть толщи горных пород в карьере, имеющая рабочую по­верхность в форме ступени и разрабатываемая

Уступом называется часть толщи горных пород в карьере, имеющая рабочую
поверхность в форме ступени и разрабатываемая самостоятельными
средствами выемки, погрузки и транспорта
Верхней и нижней бровками называются линии пересечения откоса уступа
с его верхней и нижней площадками, соответственно.
Откос уступа - наклонная поверхность, ограничивающая уступ со стороны
выработанного пространства.

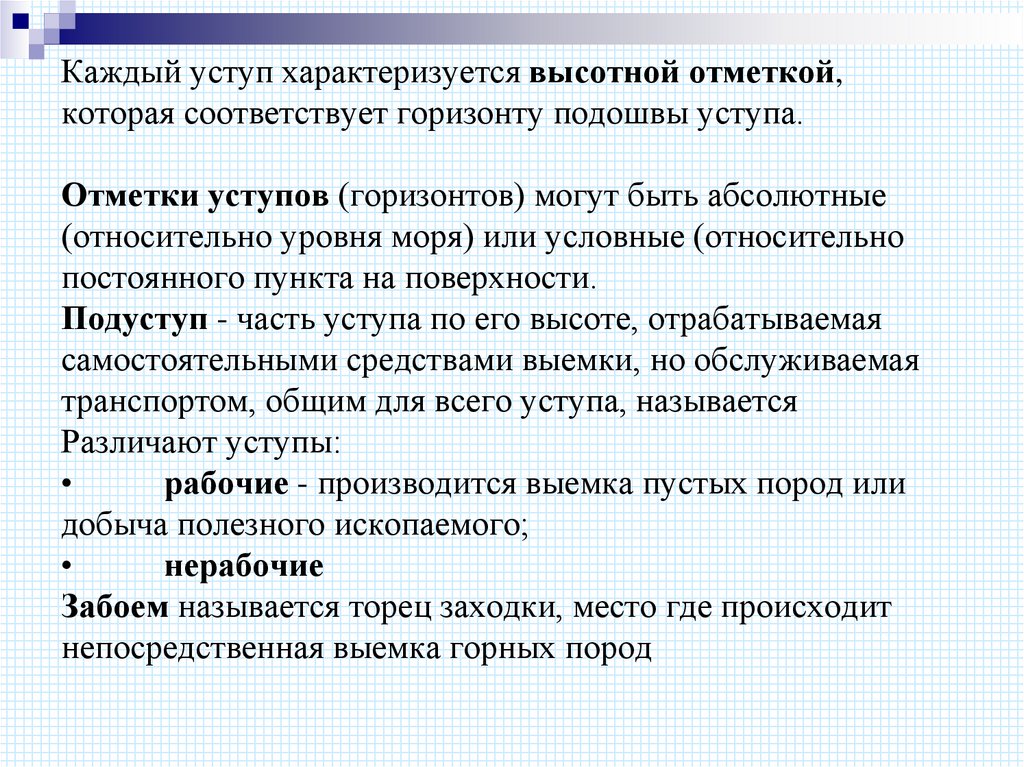

8. Каждый уступ характеризуется высотной отметкой, которая соответствует горизонту подошвы уступа. Отметки уступов (горизонтов)

могут быть абсолютные
(относительно уровня моря) или условные (относительно
постоянного пункта на поверхности.
Подуступ - часть уступа по его высоте, отрабатываемая
самостоятельными средствами выемки, но обслуживаемая
транспортом, общим для всего уступа, называется
Различают уступы:
рабочие - производится выемка пустых пород или
добыча полезного ископаемого;
нерабочие
Забоем называется торец заходки, место где происходит
непосредственная выемка горных пород

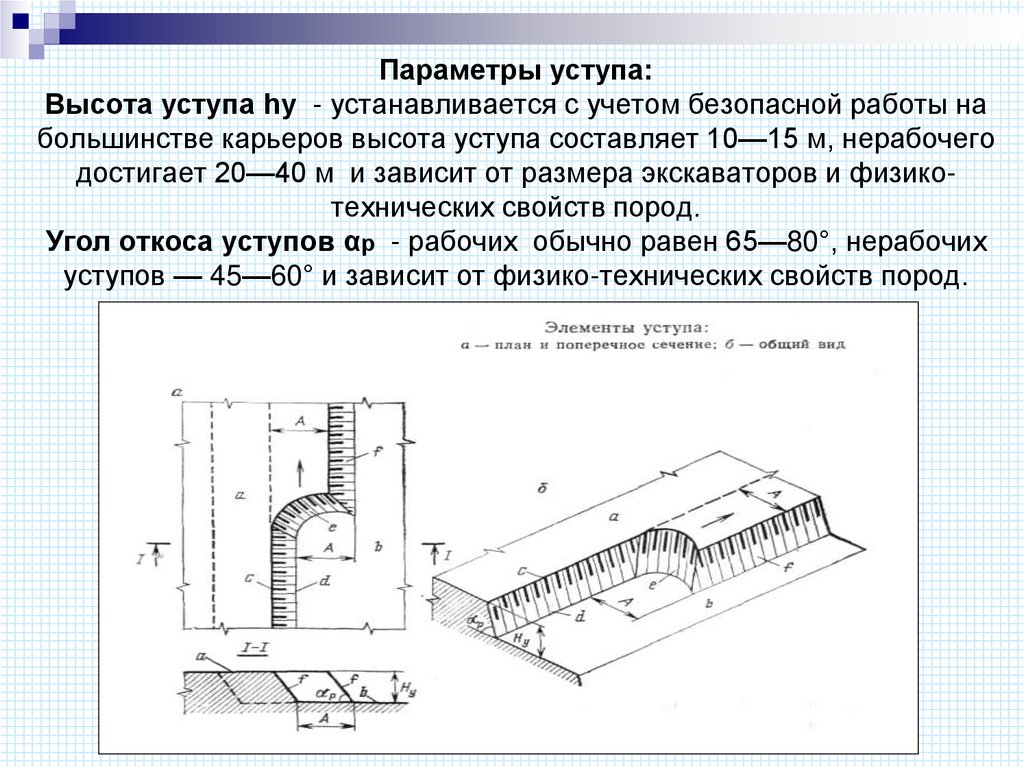

9. Параметры уступа: Высота уступа hу - устанавливается с учетом безопасной работы на большинстве карьеров высота уступа

составляет 10—15 м, нерабочего
достигает 20—40 м и зависит от размера экскаваторов и физикотехнических свойств пород.
Угол откоса уступов αр - рабочих обычно равен 65—80°, нерабочих
уступов — 45—60° и зависит от физико-технических свойств пород.

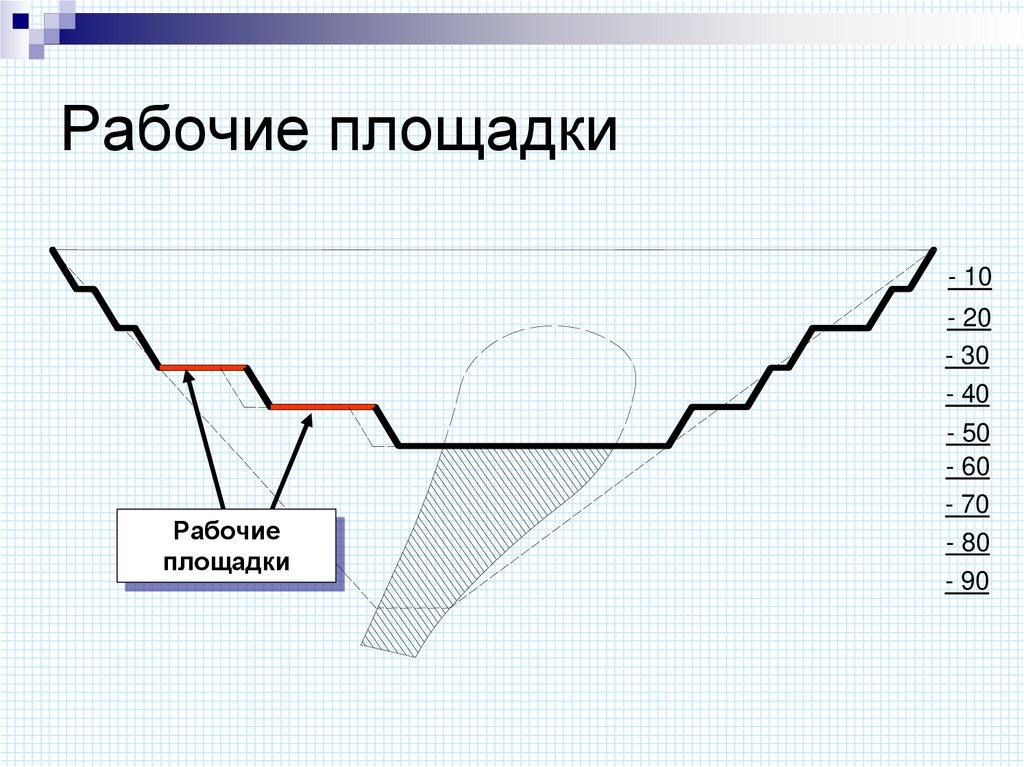

10. Рабочие площадки

- 10
- 20
- 30
- 40
Рабочие
площадки
- 50
- 60
- 70
- 80
- 90

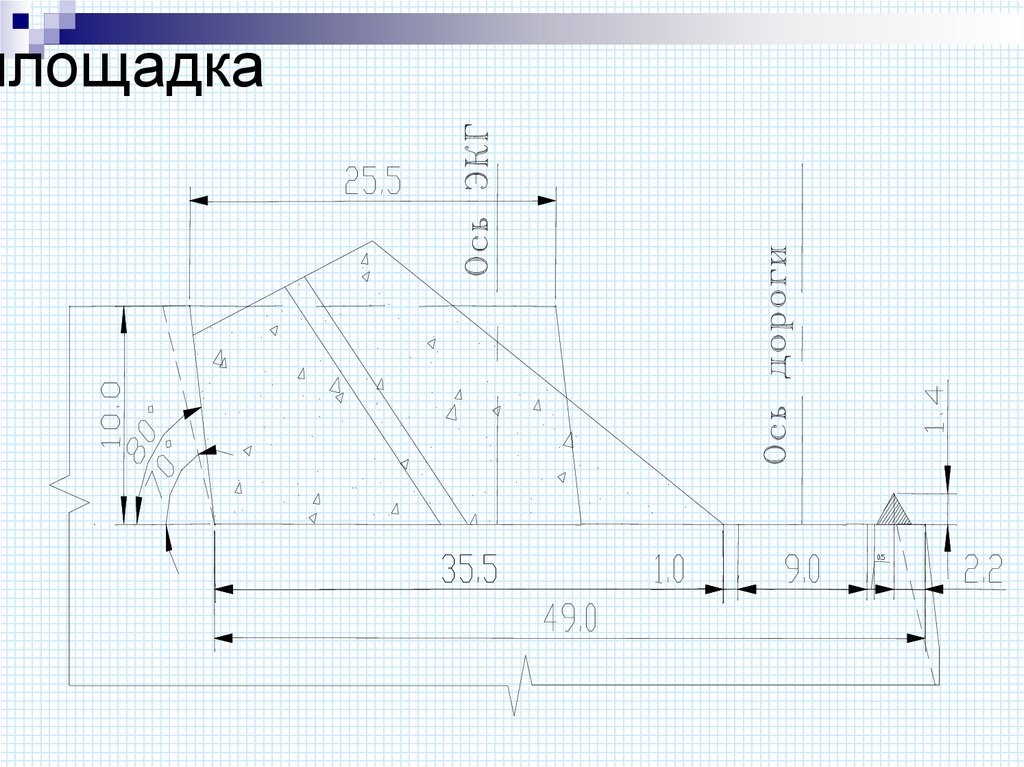

11. Рабочая площадка

площадка

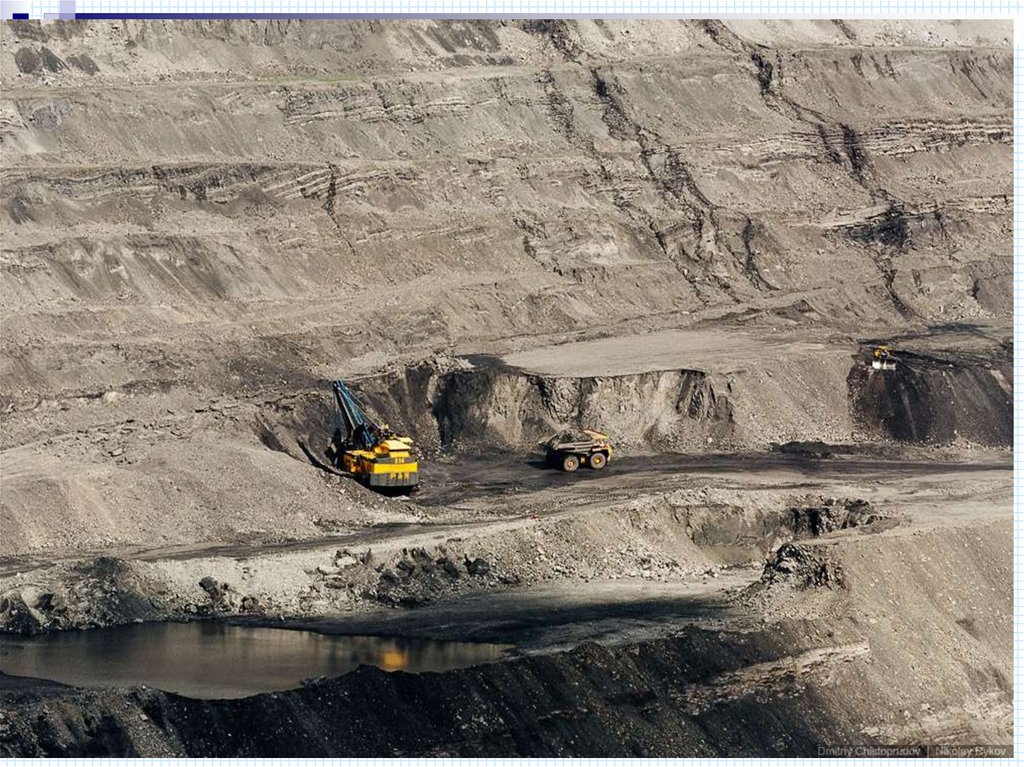

12.

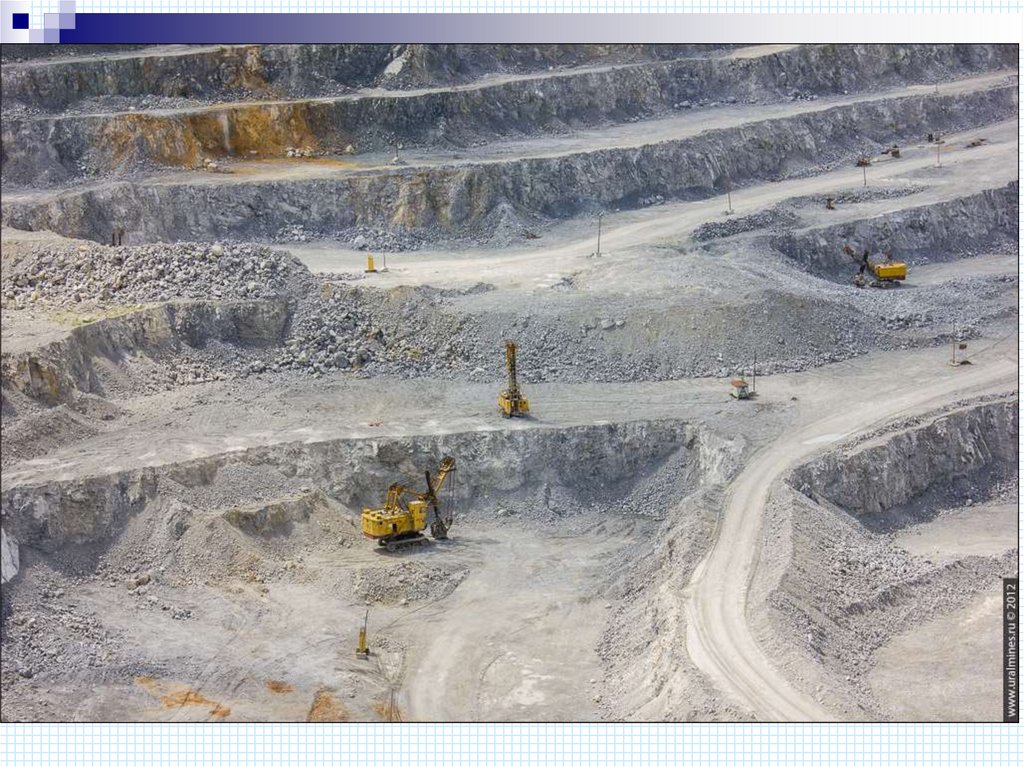

13.

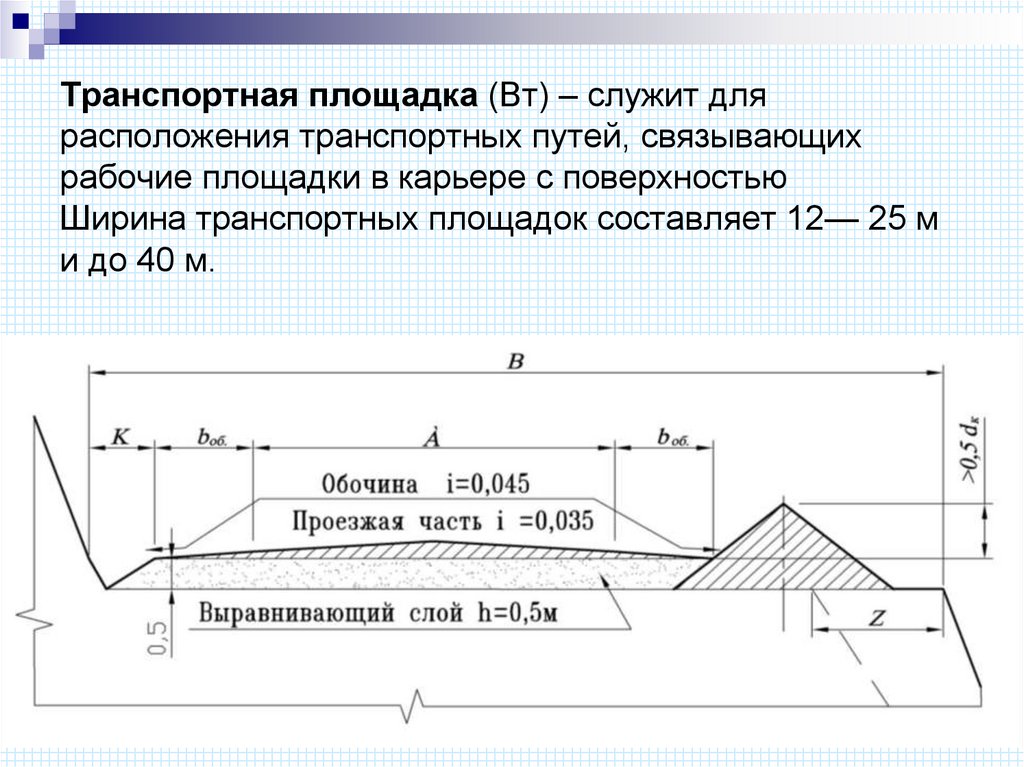

14. Транспортная площадка (Вт) – служит для расположения транспортных путей, связывающих рабочие площадки в карьере с поверхностью

Ширина транспортных площадок составляет 12— 25 м
и до 40 м.

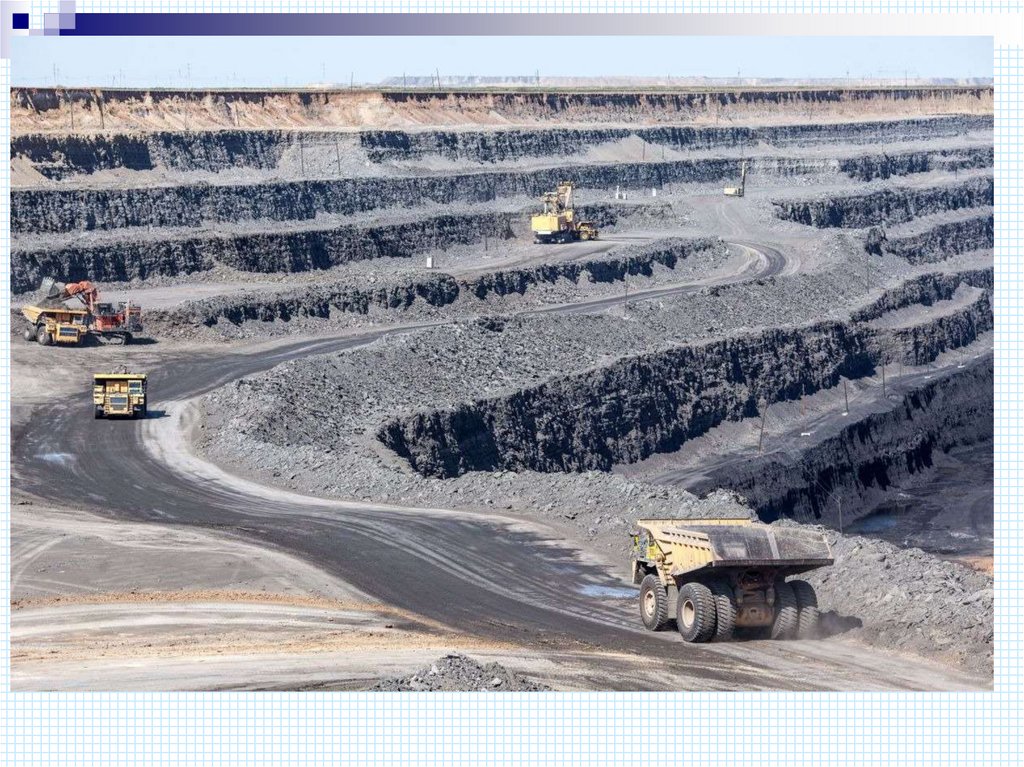

15.

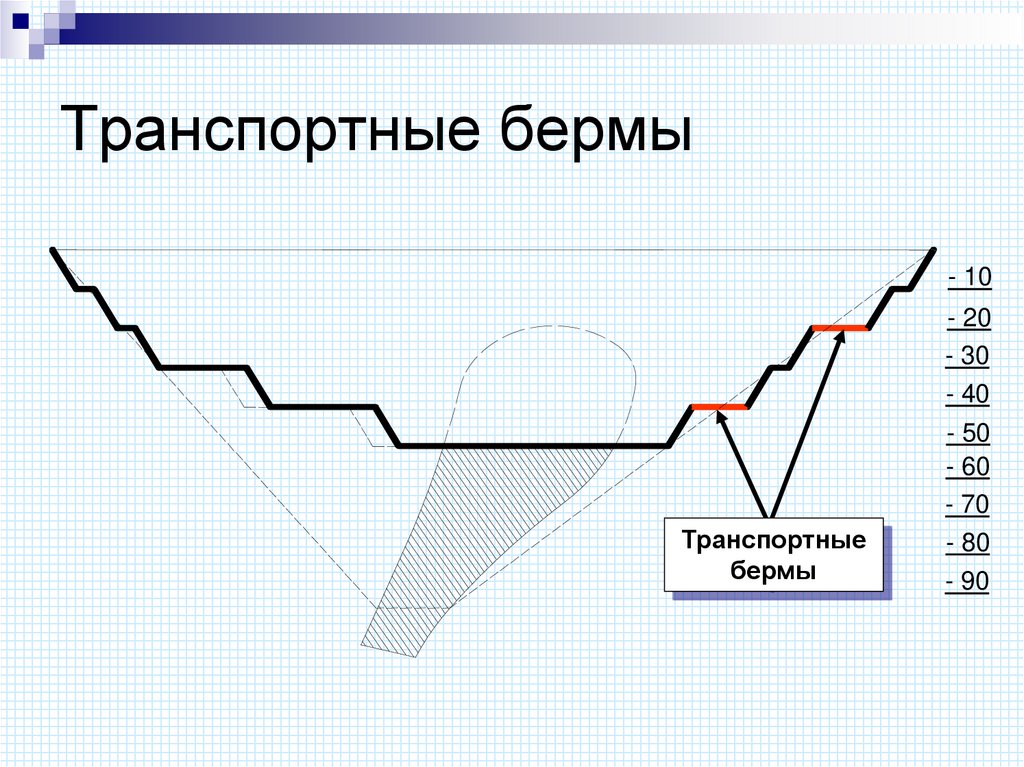

16. Транспортные бермы

- 10
- 20
- 30
- 40
Транспортные
бермы
- 50
- 60
- 70
- 80
- 90

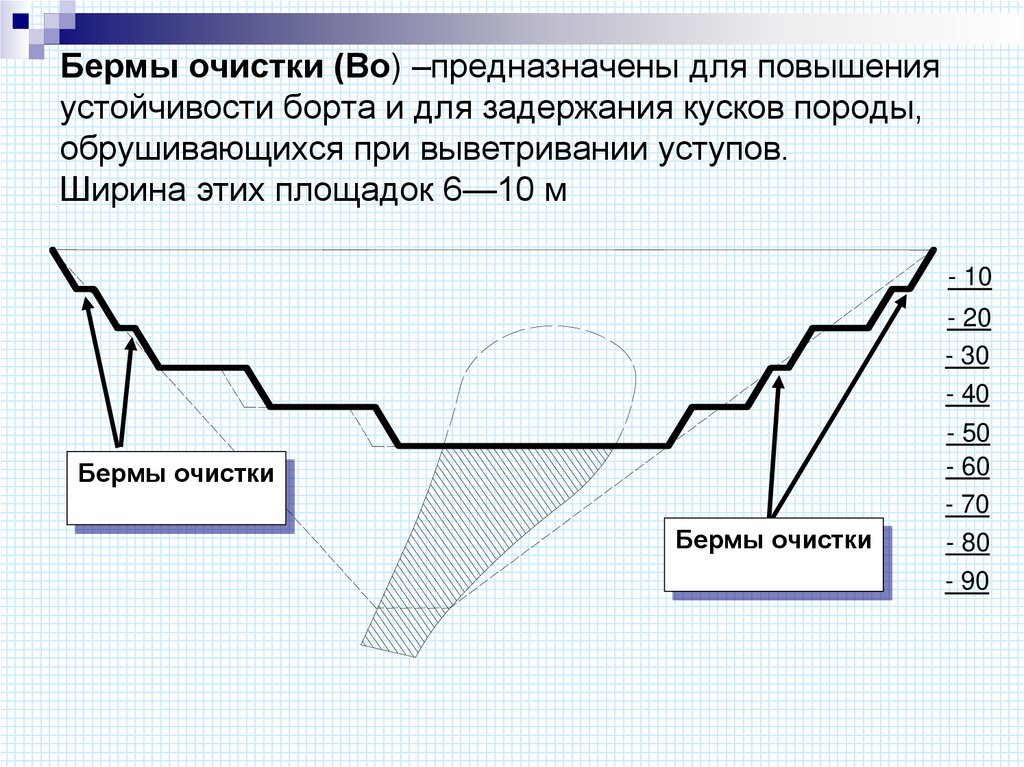

17. Бермы очистки (Во) –предназначены для повышения устойчивости борта и для задержания кусков породы, обрушивающихся при

выветривании уступов.
Ширина этих площадок 6—10 м
- 10
- 20
- 30
- 40
Бермы очистки
Бермы очистки
- 50
- 60
- 70
- 80
- 90

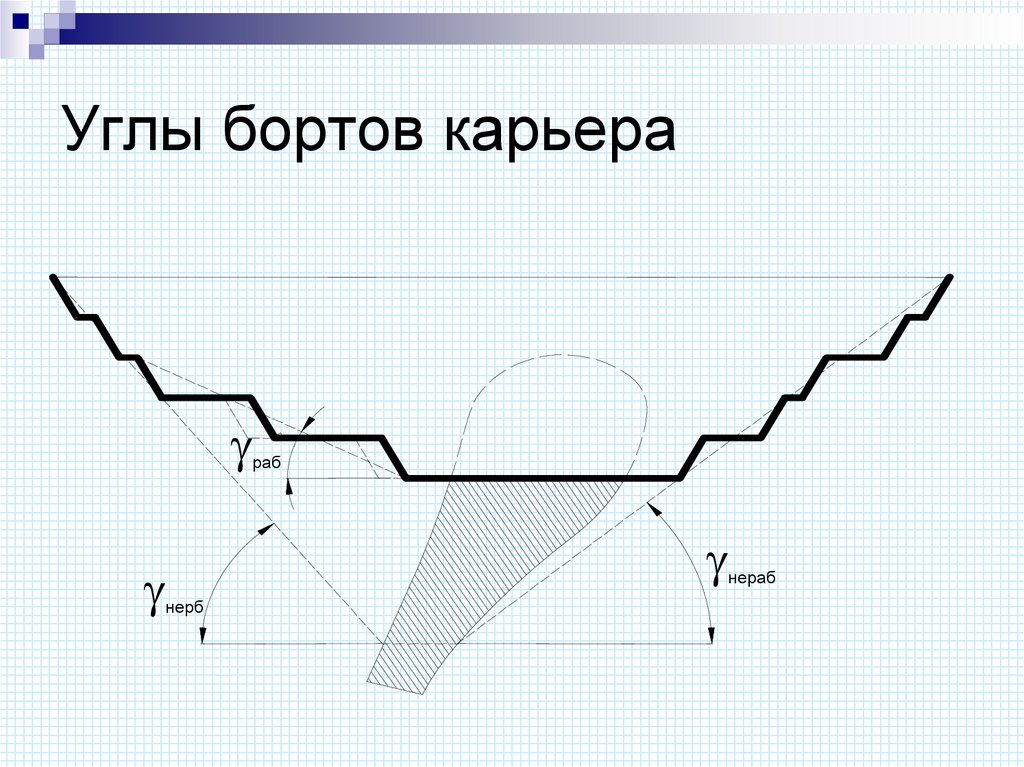

18. Углы бортов карьера

раб
нерб
нераб

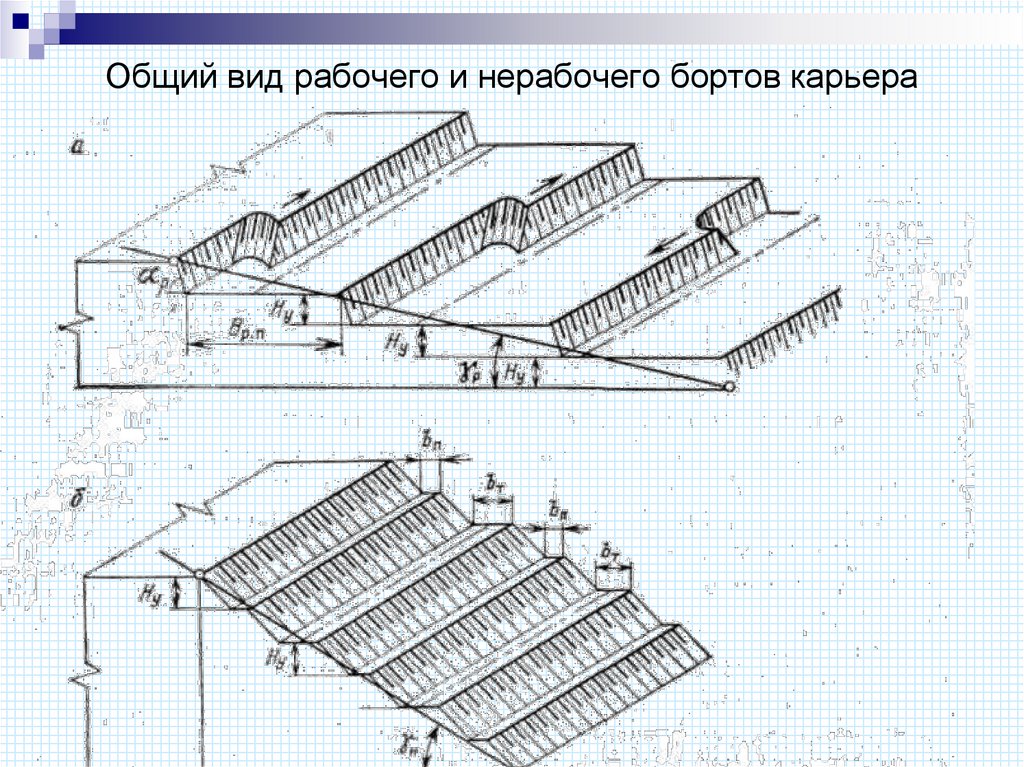

19. Общий вид рабочего и нерабочего бортов карьера

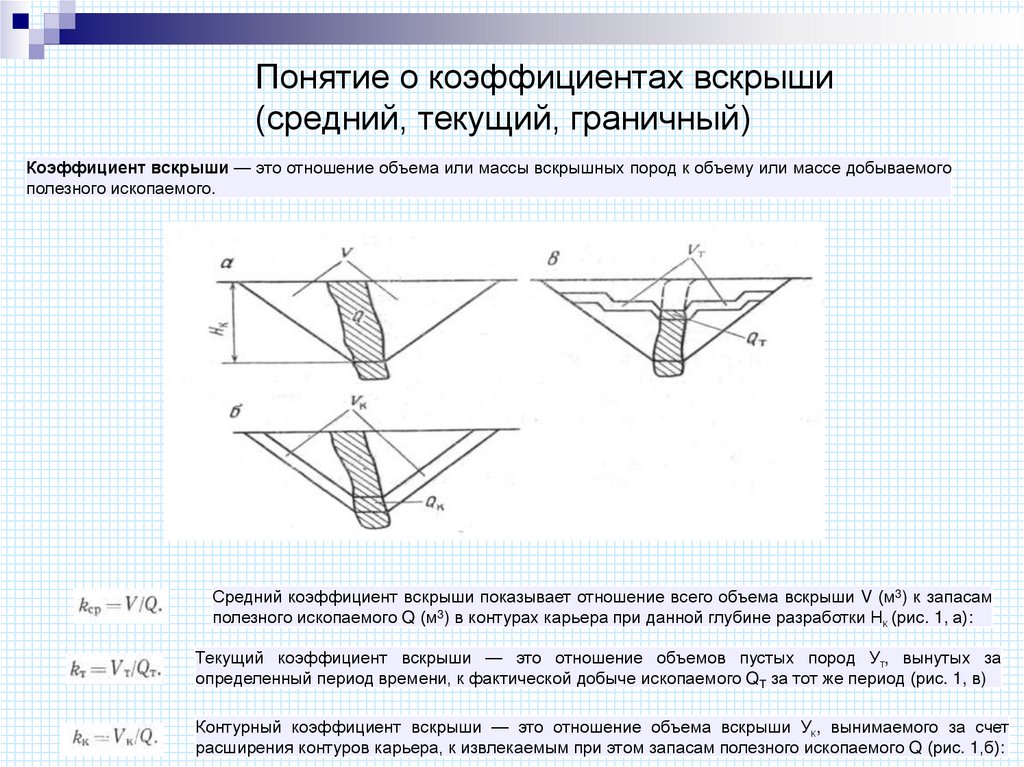

20. Понятие о коэффициентах вскрыши (средний, текущий, граничный)

Коэффициент вскрыши — это отношение объема или массы вскрышных пород к объему или массе добываемого
полезного ископаемого.
Средний коэффициент вскрыши показывает отношение всего объема вскрыши V (м3) к запасам
полезного ископаемого Q (м3) в контурах карьера при данной глубине разработки Нк (рис. 1, а):
Текущий коэффициент вскрыши — это отношение объемов пустых пород Ут, вынутых за
определенный период времени, к фактической добыче ископаемого QT за тот же период (рис. 1, в)
Контурный коэффициент вскрыши — это отношение объема вскрыши Ук, вынимаемого за счет
расширения контуров карьера, к извлекаемым при этом запасам полезного ископаемого Q (рис. 1,б):

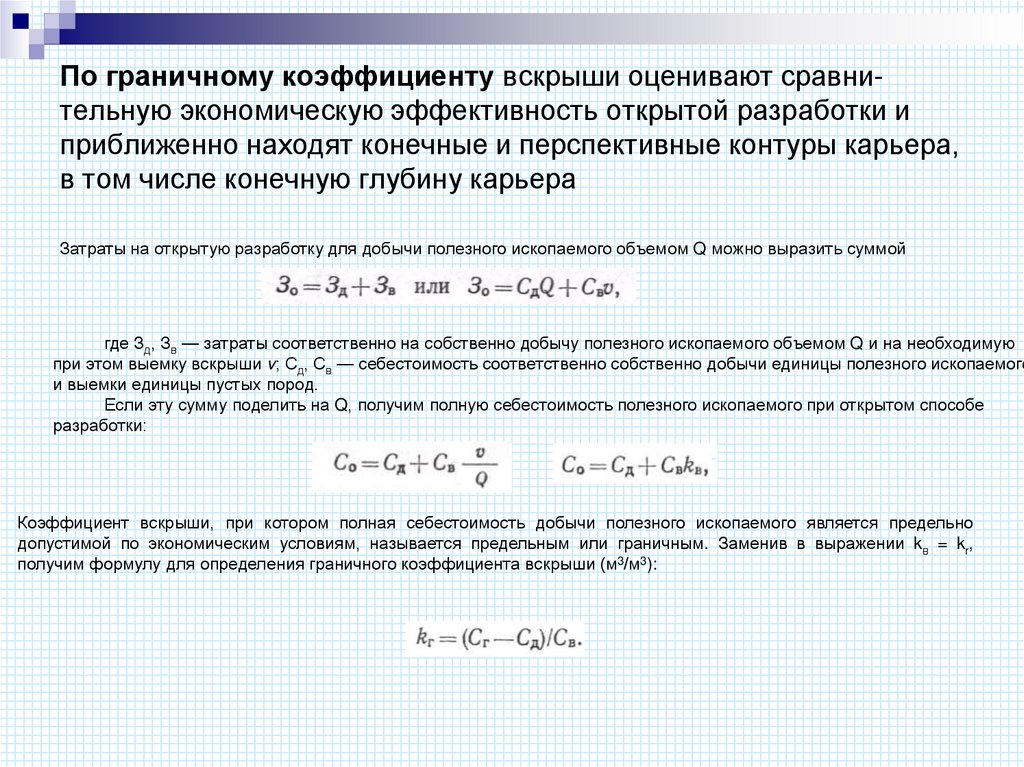

21. По граничному коэффициенту вскрыши оценивают сравни­тельную экономическую эффективность открытой разработки и приближенно

По граничному коэффициенту вскрыши оценивают сравнительную экономическую эффективность открытой разработки и
приближенно находят конечные и перспективные контуры карьера,
в том числе конечную глубину карьера
Затраты на открытую разработку для добычи полезного ископаемого объемом Q можно выразить суммой
где Зд, Зв — затраты соответственно на собственно добычу полезного ископаемого объемом Q и на необходимую
при этом выемку вскрыши v; Сд, Св — себестоимость соответственно собственно добычи единицы полезного ископаемого
и выемки единицы пустых пород.
Если эту сумму поделить на Q, получим полную себестоимость полезного ископаемого при открытом способе
разработки:
Коэффициент вскрыши, при котором полная себестоимость добычи полезного ископаемого является предельно
допустимой по экономическим условиям, называется предельным или граничным. Заменив в выражении kв = kr,
получим формулу для определения граничного коэффициента вскрыши (м3/м3):

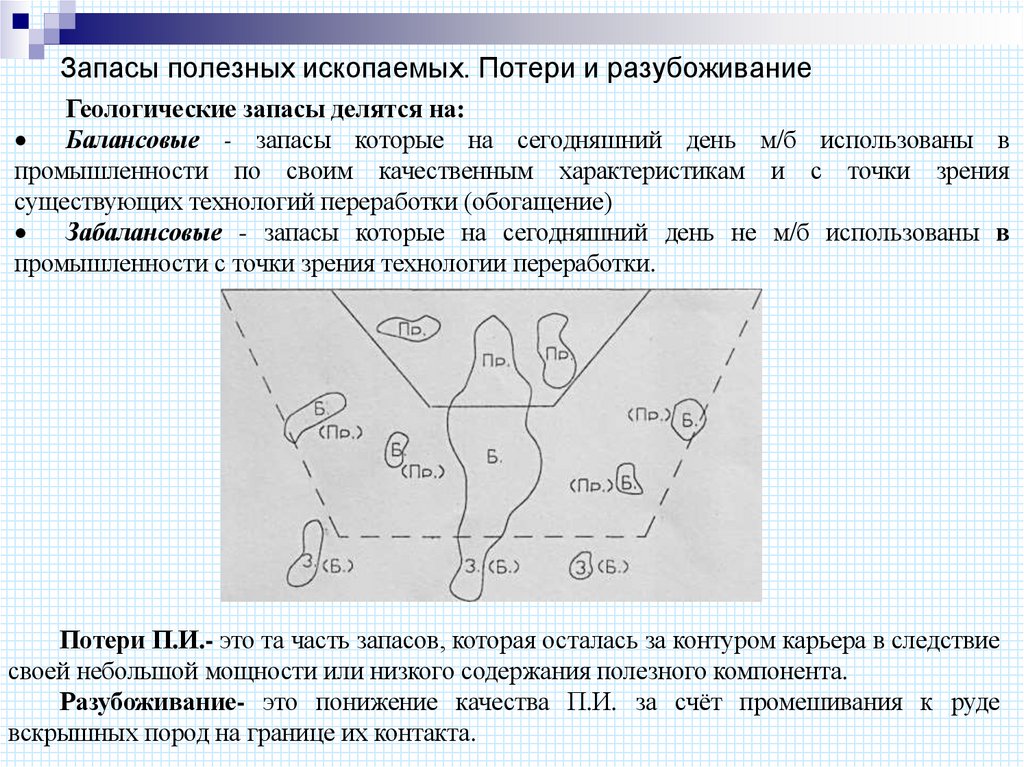

22. Запасы полезных ископаемых. Потери и разубоживание

Геологические запасы делятся на:
Балансовые - запасы которые на сегодняшний день м/б использованы в
промышленности по своим качественным характеристикам и с точки зрения
существующих технологий переработки (обогащение)
Забалансовые - запасы которые на сегодняшний день не м/б использованы в
промышленности с точки зрения технологии переработки.
Потери П.И.- это та часть запасов, которая осталась за контуром карьера в следствие
своей небольшой мощности или низкого содержания полезного компонента.
Разубоживание- это понижение качества П.И. за счёт промешивания к руде
вскрышных пород на границе их контакта.
