Проекции геометрических тел

1. Проекции геометрических тел

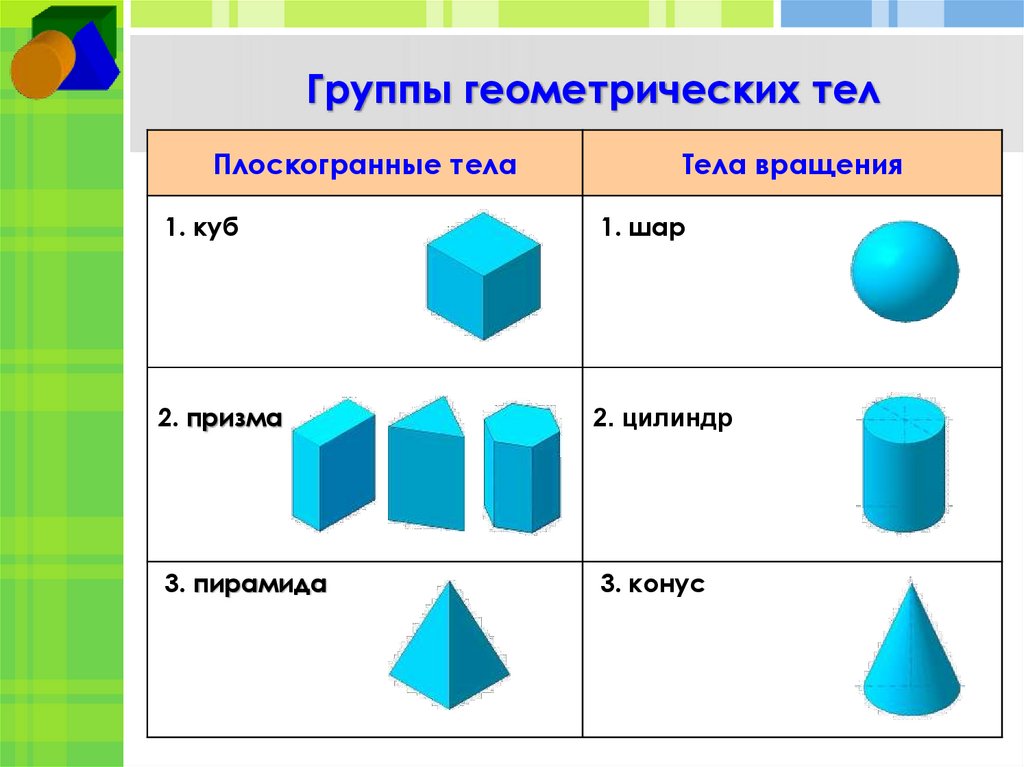

2. Группы геометрических тел

Плоскогранные тела
Тела вращения
1. куб
1. шар
2. призма
2. цилиндр
3. пирамида
3. конус

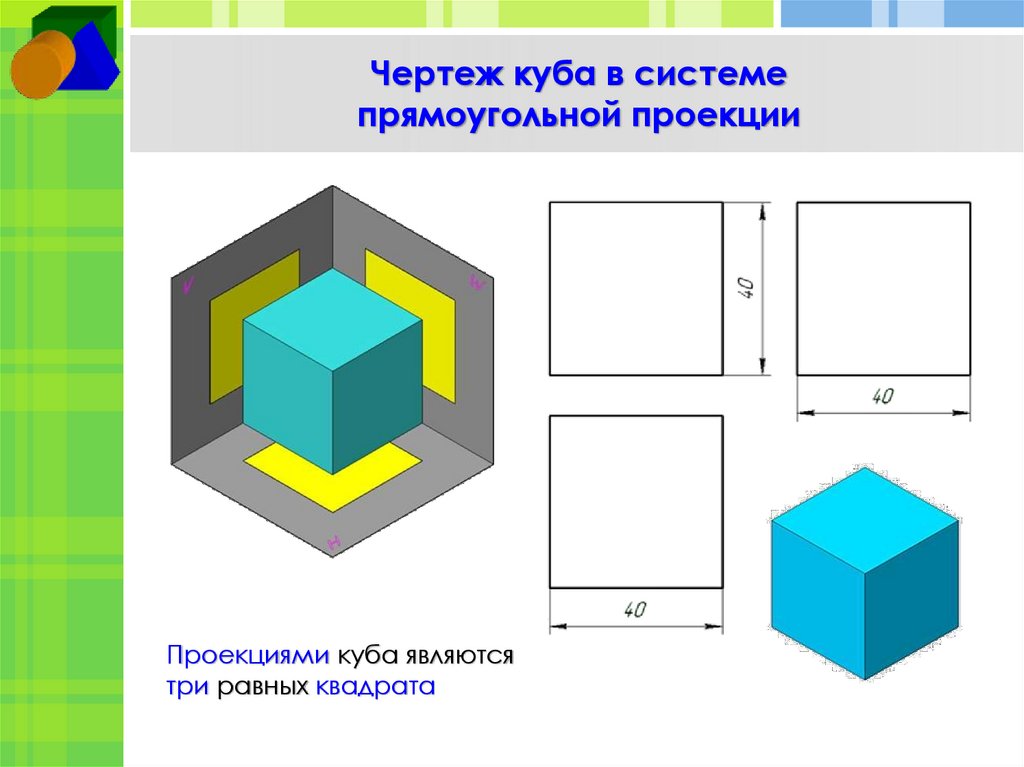

3. Чертеж куба в системе прямоугольной проекции

Проекциями куба являются
три равных квадрата

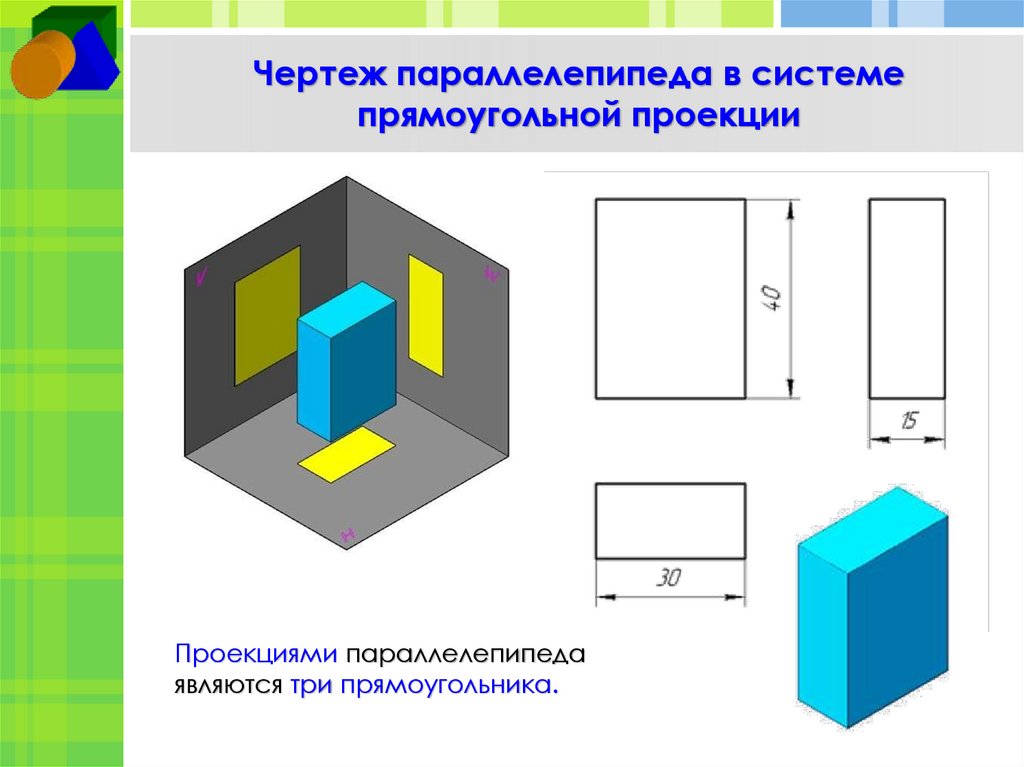

4. Чертеж параллелепипеда в системе прямоугольной проекции

Проекциями параллелепипеда
являются три прямоугольника.

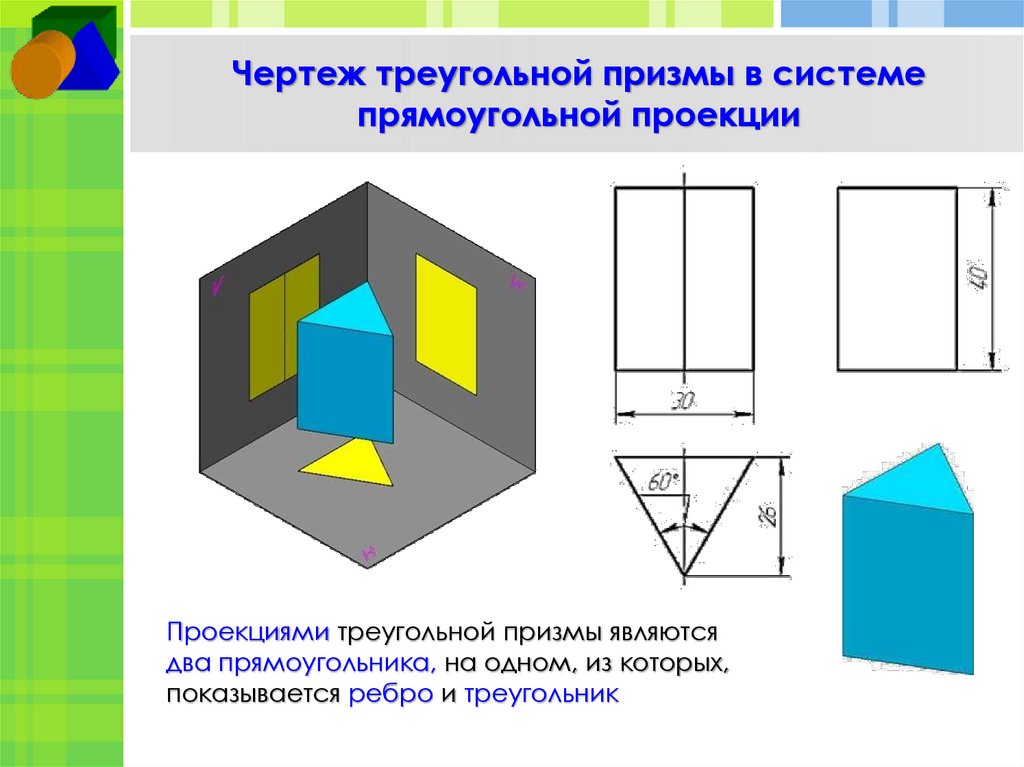

5. Чертеж треугольной призмы в системе прямоугольной проекции

Проекциями треугольной призмы являются
два прямоугольника, на одном, из которых,
показывается ребро и треугольник

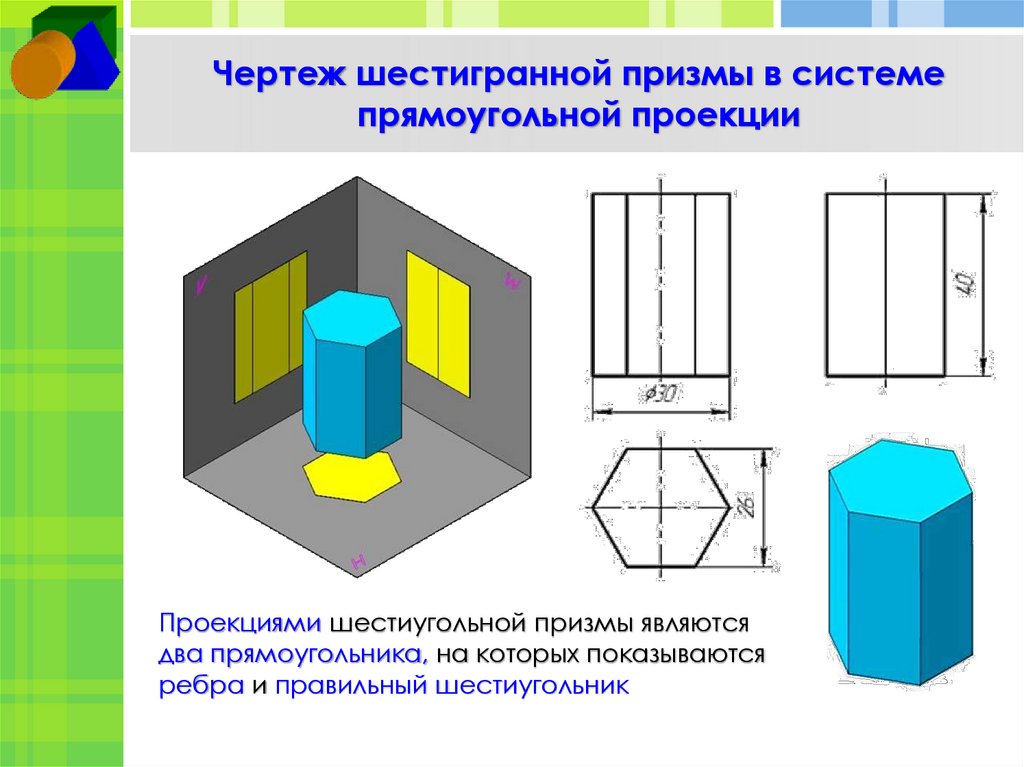

6. Чертеж шестигранной призмы в системе прямоугольной проекции

Проекциями шестиугольной призмы являются
два прямоугольника, на которых показываются
ребра и правильный шестиугольник

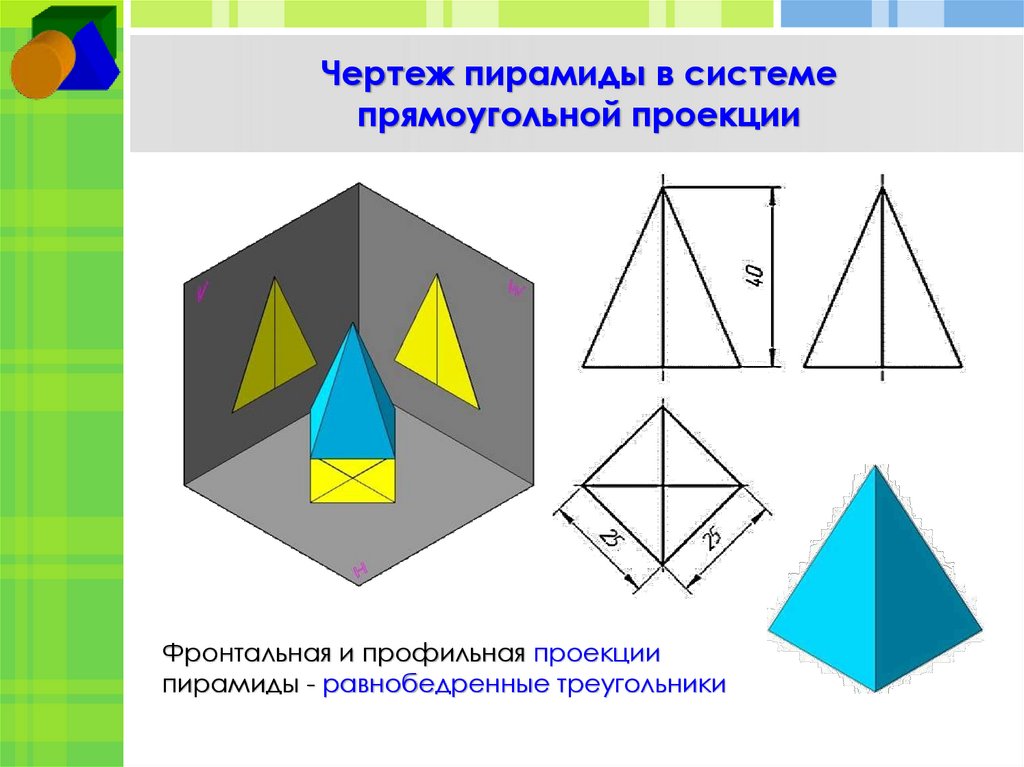

7. Чертеж пирамиды в системе прямоугольной проекции

Фронтальная и профильная проекции
пирамиды - равнобедренные треугольники

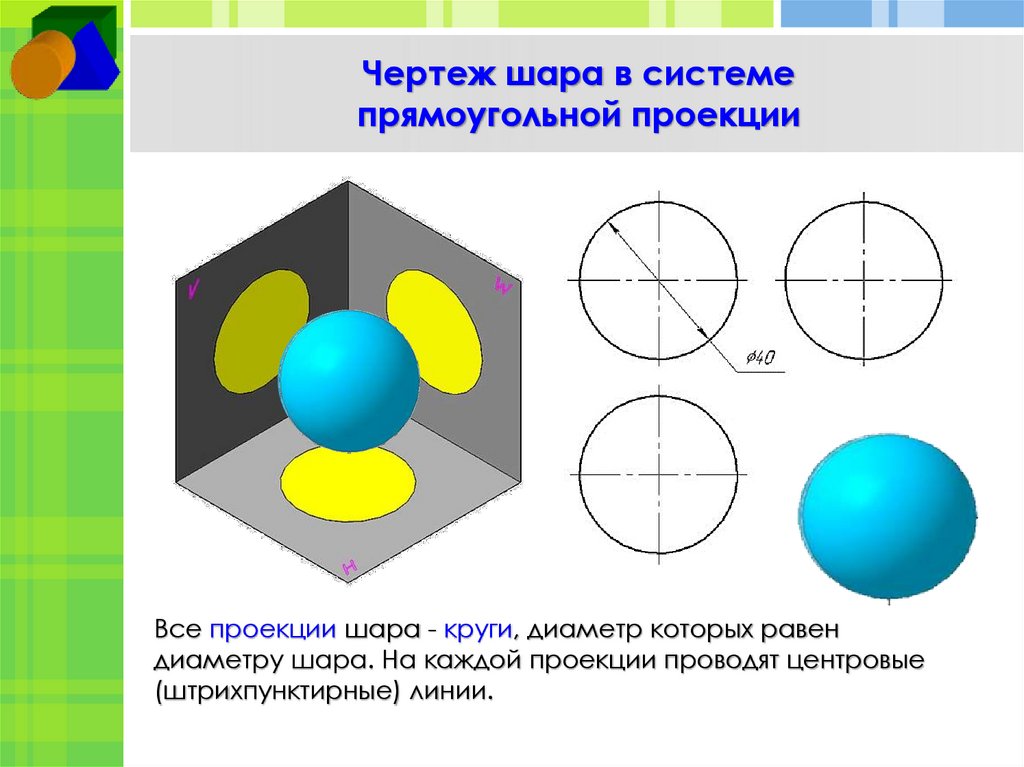

8. Чертеж шара в системе прямоугольной проекции

Все проекции шара - круги, диаметр которых равен
диаметру шара. На каждой проекции проводят центровые
(штрихпунктирные) линии.

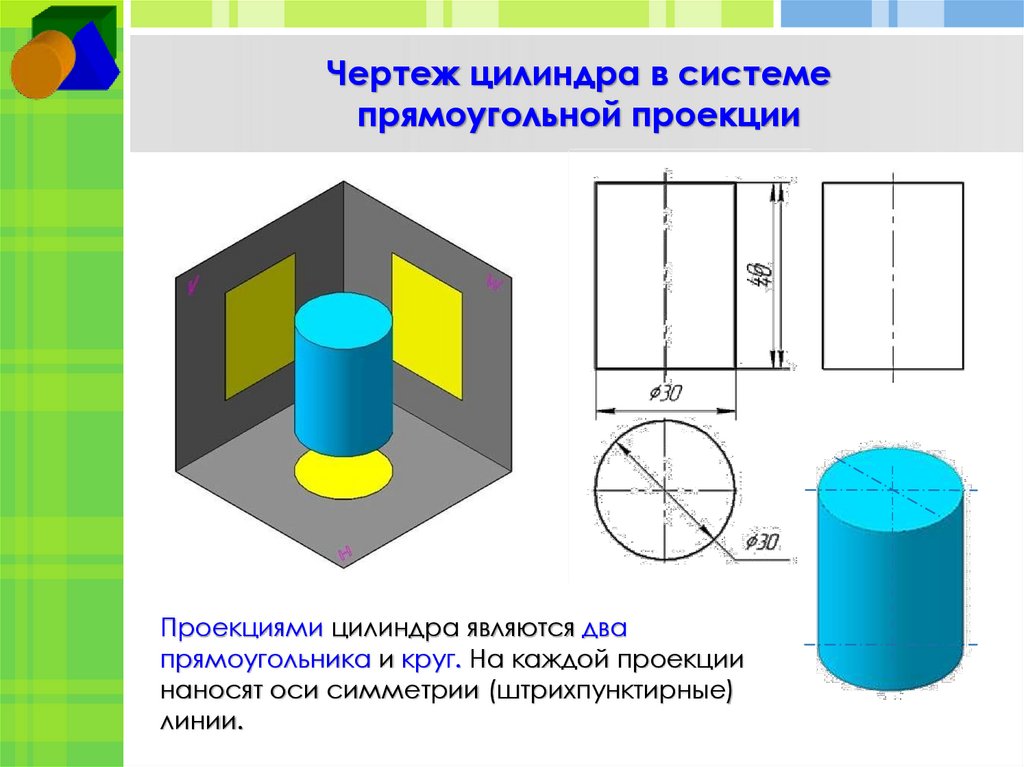

9. Чертеж цилиндра в системе прямоугольной проекции

Проекциями цилиндра являются два
прямоугольника и круг. На каждой проекции
наносят оси симметрии (штрихпунктирные)
линии.

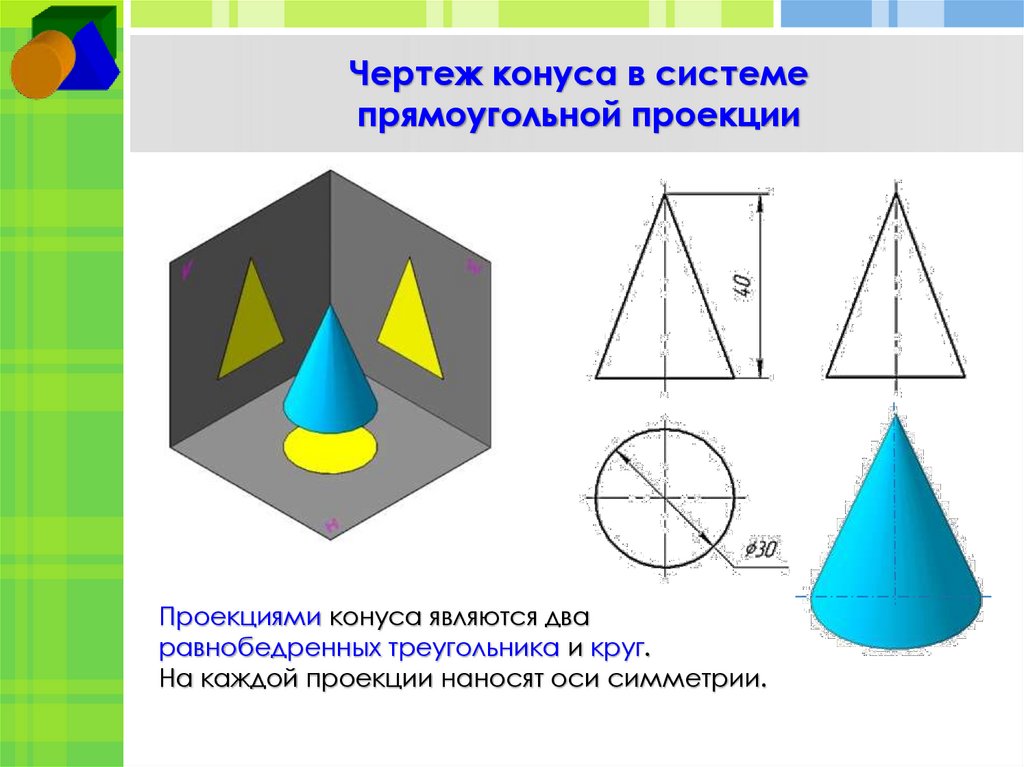

10. Чертеж конуса в системе прямоугольной проекции

Проекциями конуса являются два
равнобедренных треугольника и круг.
На каждой проекции наносят оси симметрии.

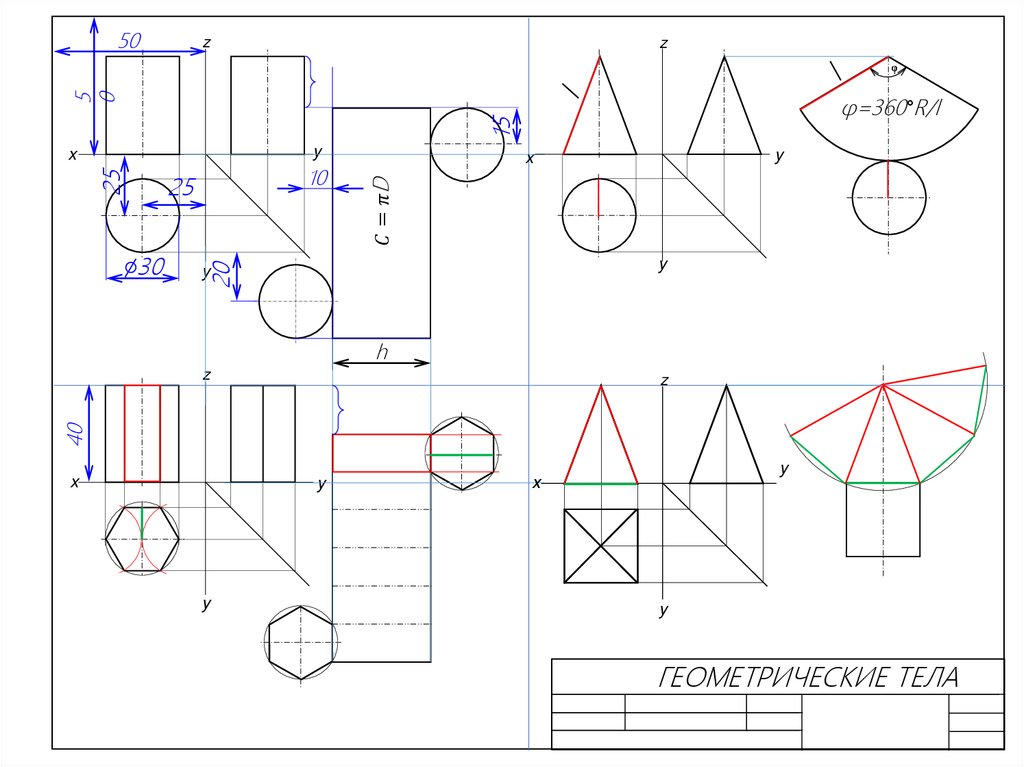

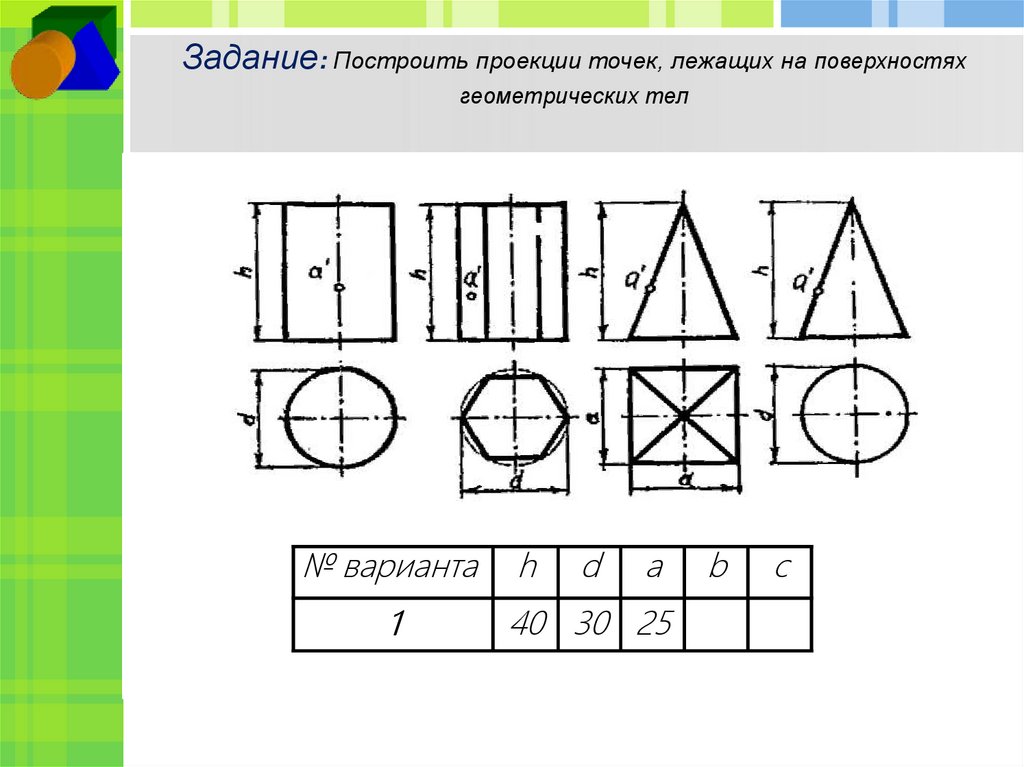

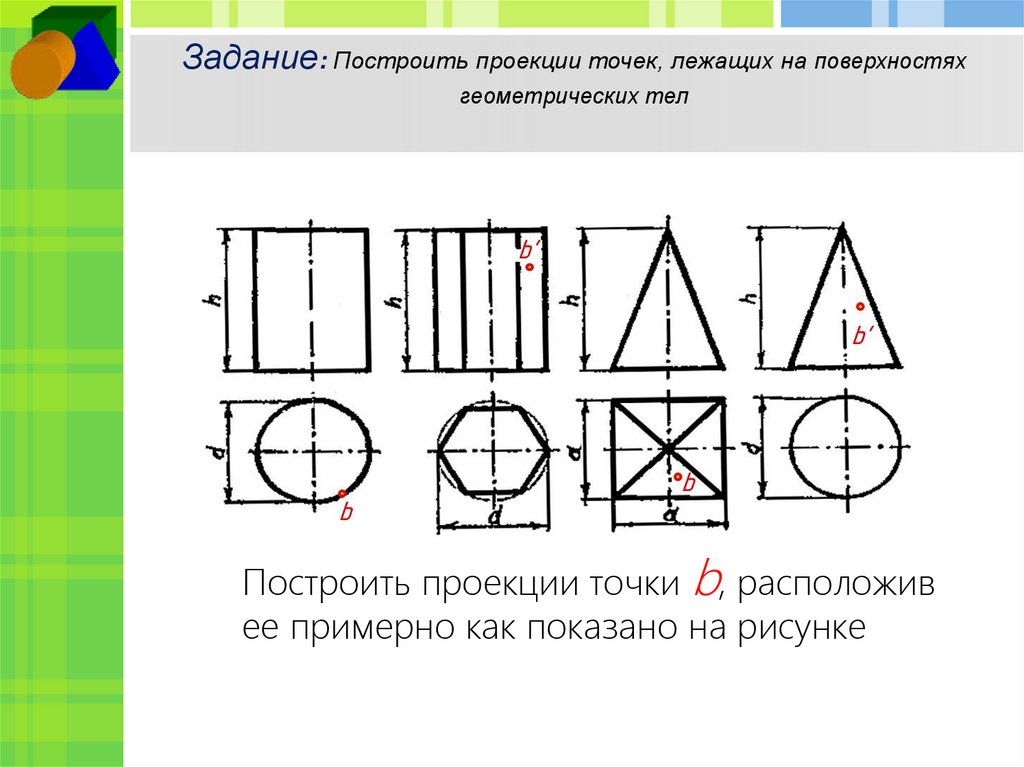

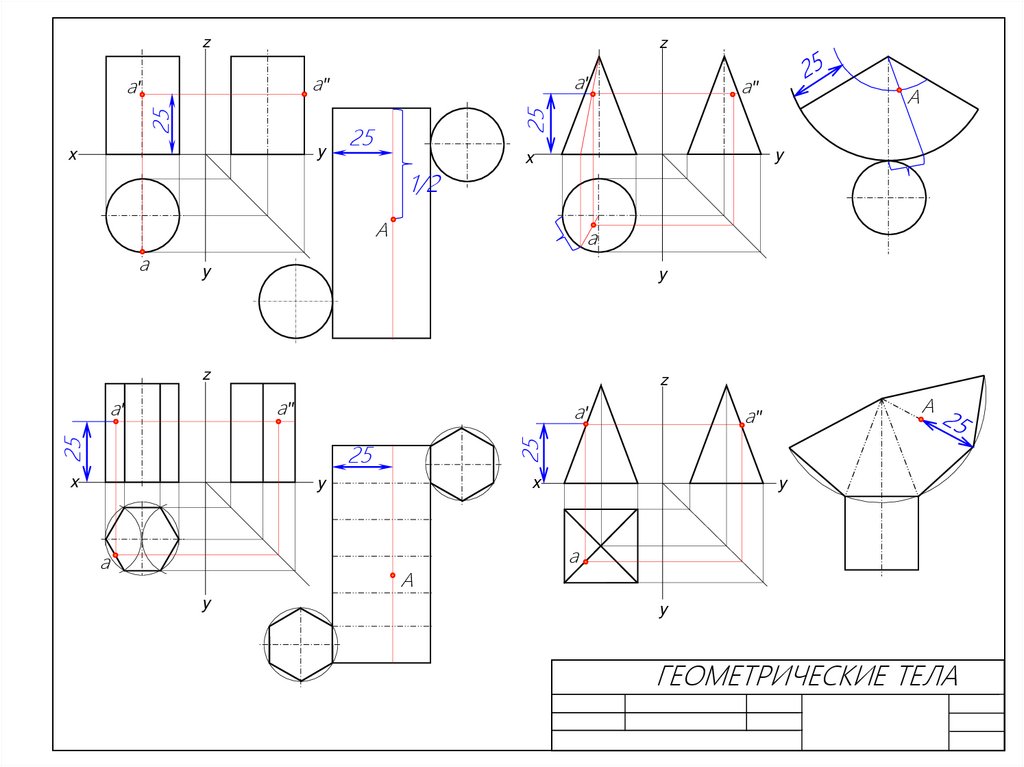

11.

50
z
z
5
0
φ
15
φ=360°R/l
y
10
30
y
20
25
y
x
