Тема 9 Электромагнитные поля.ppsx

1.

ЭЛЕКТРОМАГНИТНАЯ
СОВМЕСТИМОСТЬ В
ЭЛЕКТРОЭНЕРГЕТИКЕ
Новосибирский государственный
технический университет НЭТИ
Электромагнитные поля Мюльбаер
тема №9
Александр
Александрович
Старший преподаватель каф. ТЭВН
www.nstu.ru

2.

ЭЛЕКТРОМАГНИТНАЯ
СОВМЕСТИМОСТЬ В
ЭЛЕКТРОЭНЕРГЕТИКЕ
Электромагнитные поля
ЛИТЕРАТУРА,
ОБЯЗАТЕЛЬНАЯ К
ОЗНАКОМЛЕНИЮ
1. Любой учебник по ТОЭ

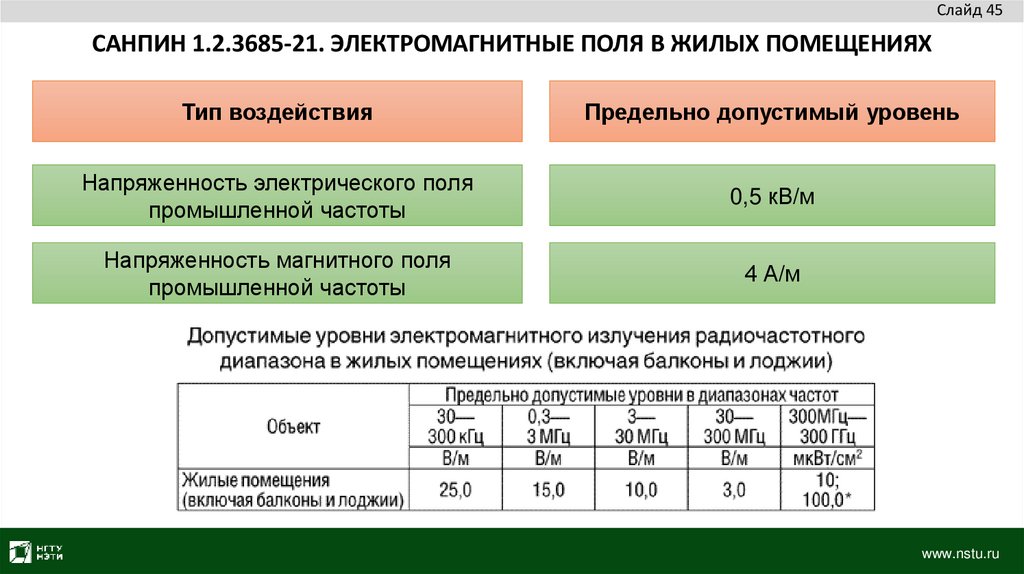

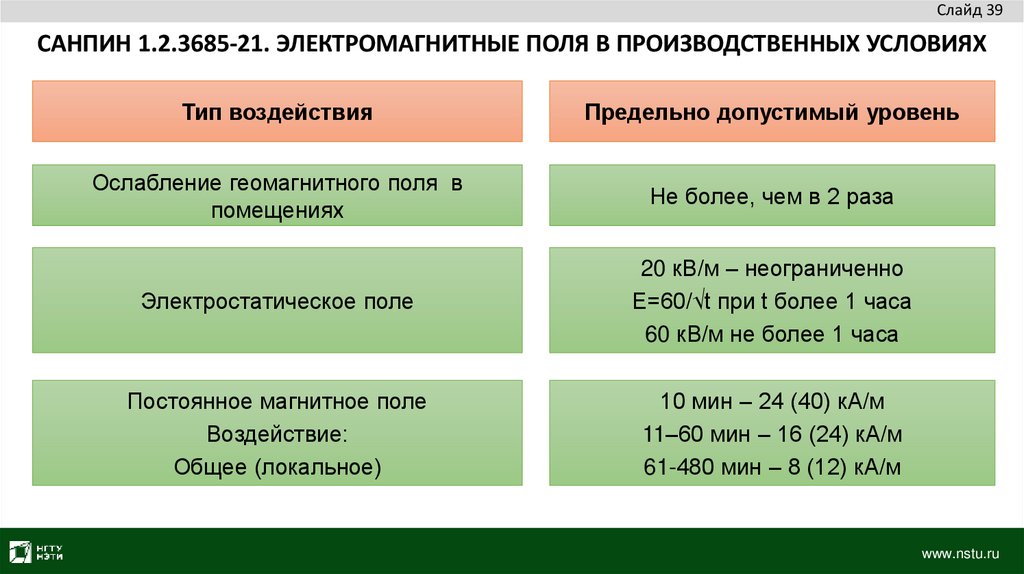

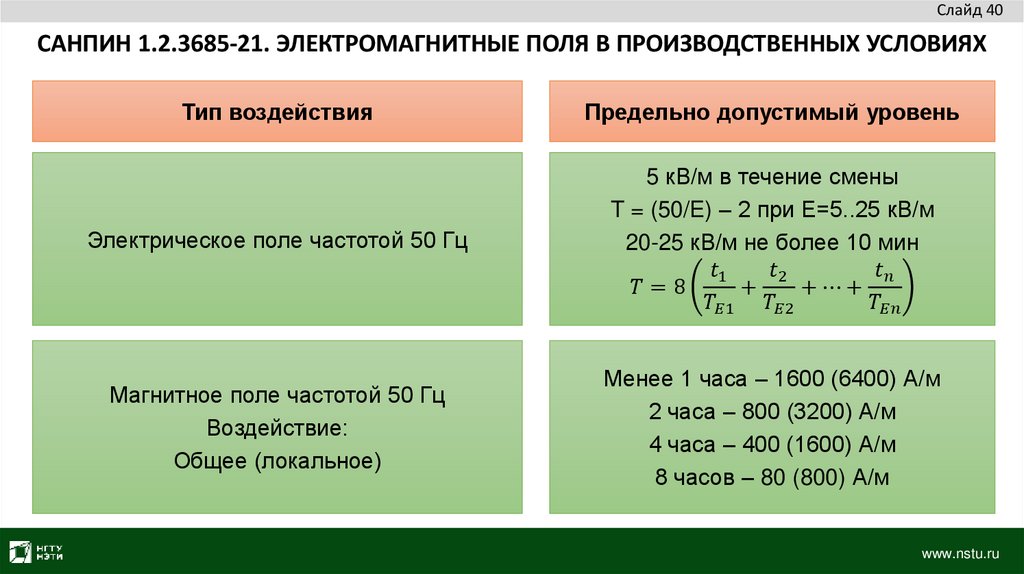

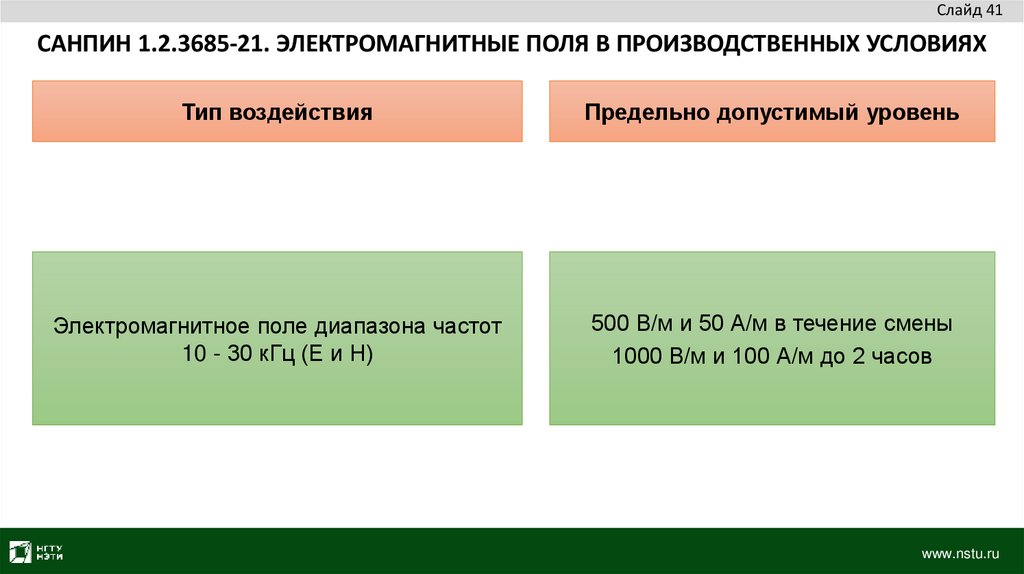

2. СанПиН 1.2.3685-21 Гигиенические
нормативы и требования к
обеспечению безопасности и (или)
безвредности для человека
факторов среды обитания
тема №9
www.nstu.ru

3.

Слайд 3

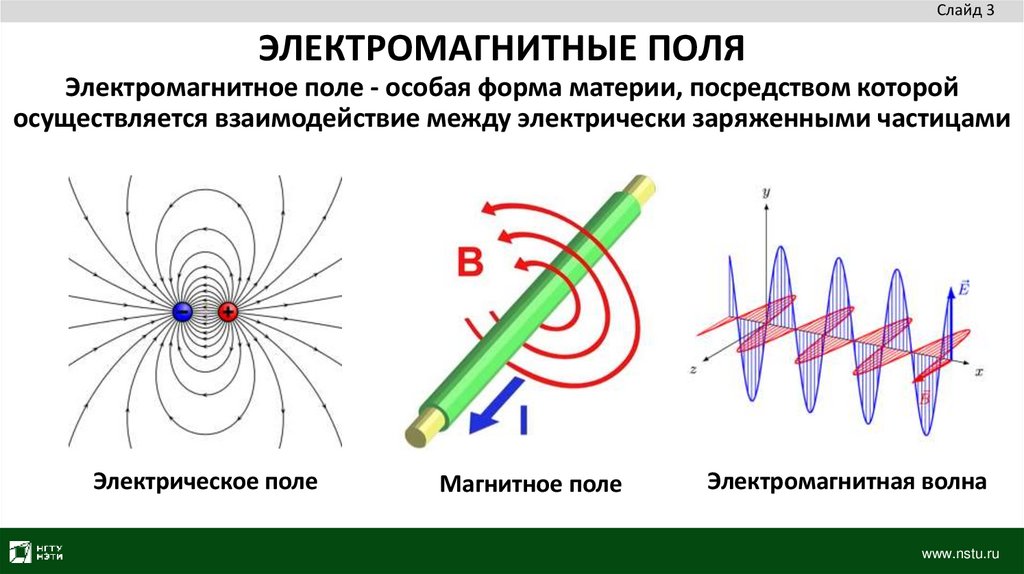

ЭЛЕКТРОМАГНИТНЫЕ ПОЛЯ
Электромагнитное поле - особая форма материи, посредством которой
осуществляется взаимодействие между электрически заряженными частицами
Электрическое поле
Магнитное поле
Электромагнитная волна
www.nstu.ru

4.

Слайд 4

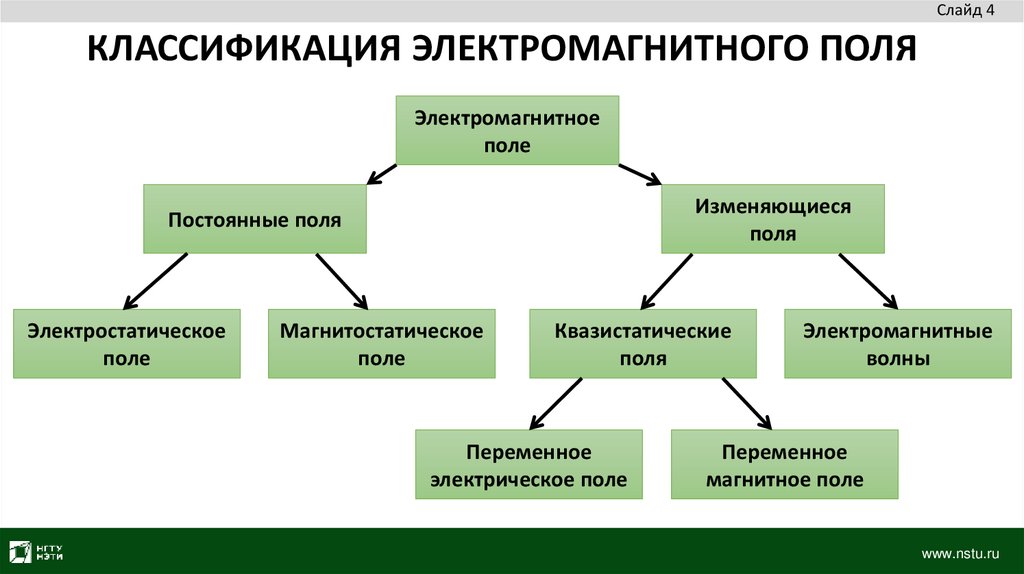

КЛАССИФИКАЦИЯ ЭЛЕКТРОМАГНИТНОГО ПОЛЯ
Электромагнитное
поле
Изменяющиеся
поля
Постоянные поля
Электростатическое
поле
Магнитостатическое
поле
Квазистатические
поля
Переменное
электрическое поле
Электромагнитные
волны
Переменное
магнитное поле
www.nstu.ru

5.

Слайд 5

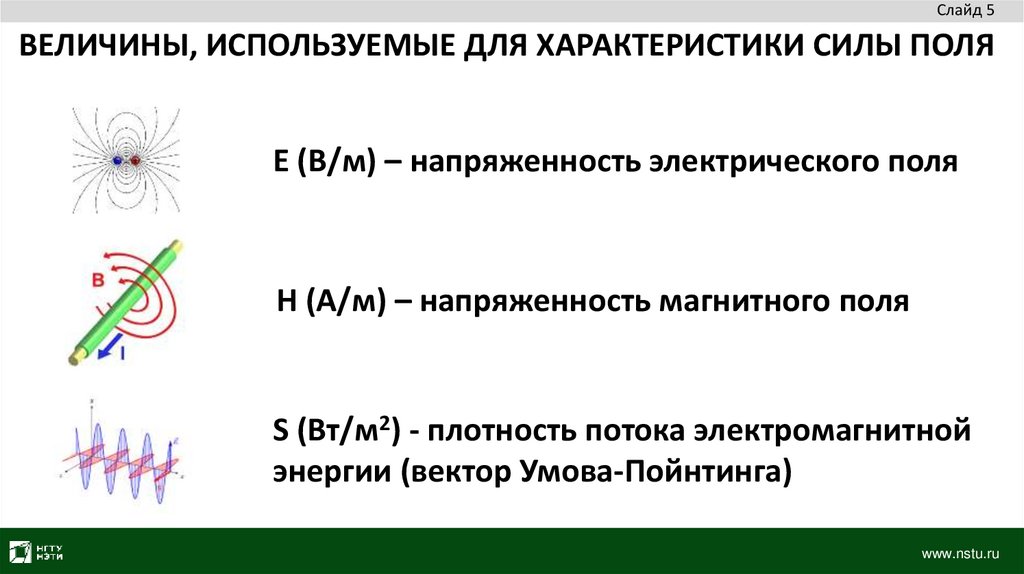

ВЕЛИЧИНЫ, ИСПОЛЬЗУЕМЫЕ ДЛЯ ХАРАКТЕРИСТИКИ СИЛЫ ПОЛЯ
Е (В/м) – напряженность электрического поля
Н (А/м) – напряженность магнитного поля
S (Вт/м2) - плотность потока электромагнитной
энергии (вектор Умова-Пойнтинга)
www.nstu.ru

6.

Слайд 6

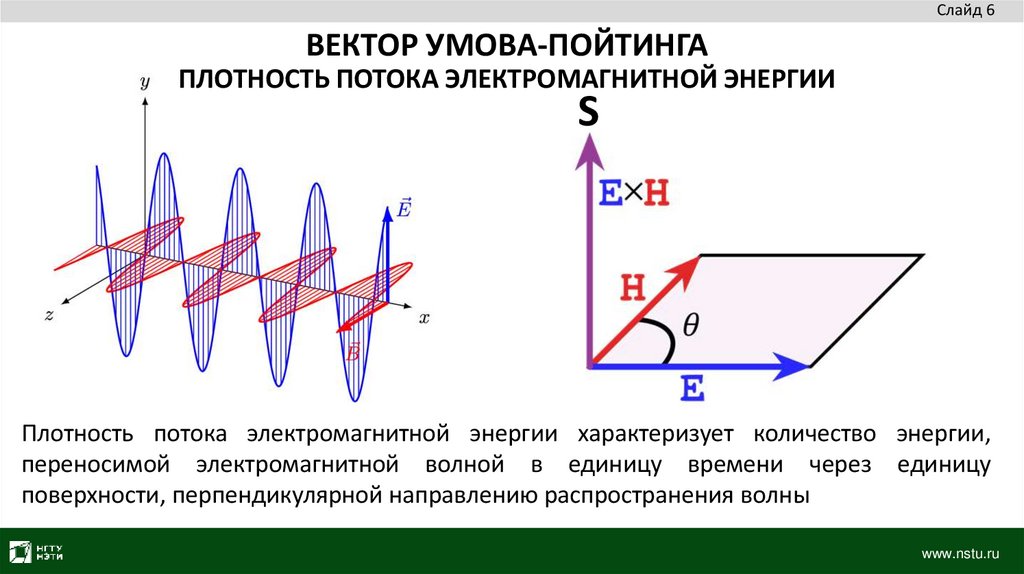

ВЕКТОР УМОВА-ПОЙТИНГА
ПЛОТНОСТЬ ПОТОКА ЭЛЕКТРОМАГНИТНОЙ ЭНЕРГИИ
S
Плотность потока электромагнитной энергии характеризует количество энергии,
переносимой электромагнитной волной в единицу времени через единицу
поверхности, перпендикулярной направлению распространения волны
www.nstu.ru

7.

Слайд 7

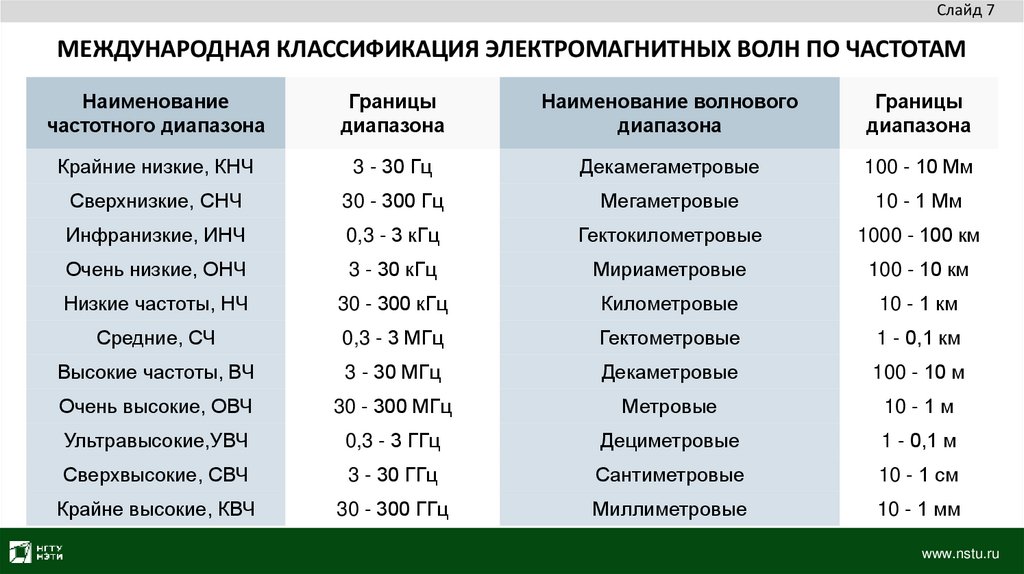

МЕЖДУНАРОДНАЯ КЛАССИФИКАЦИЯ ЭЛЕКТРОМАГНИТНЫХ ВОЛН ПО ЧАСТОТАМ
Наименование
частотного диапазона
Границы
диапазона
Наименование волнового
диапазона
Границы
диапазона
Крайние низкие, КНЧ
3 - 30 Гц
Декамегаметровые
100 - 10 Мм
Сверхнизкие, СНЧ
30 - 300 Гц
Мегаметровые
10 - 1 Мм
Инфранизкие, ИНЧ
0,3 - 3 кГц
Гектокилометровые
1000 - 100 км
Очень низкие, ОНЧ
3 - 30 кГц
Мириаметровые
100 - 10 км
Низкие частоты, НЧ
30 - 300 кГц
Километровые
10 - 1 км
Средние, СЧ
0,3 - 3 МГц
Гектометровые
1 - 0,1 км
Высокие частоты, ВЧ
3 - 30 МГц
Декаметровые
100 - 10 м
Очень высокие, ОВЧ
30 - 300 МГц
Метровые
10 - 1 м
Ультравысокие,УВЧ
0,3 - 3 ГГц
Дециметровые
1 - 0,1 м
Сверхвысокие, СВЧ
3 - 30 ГГц
Сантиметровые
10 - 1 см
Крайне высокие, КВЧ
30 - 300 ГГц
Миллиметровые
10 - 1 мм
www.nstu.ru

8.

Слайд 8

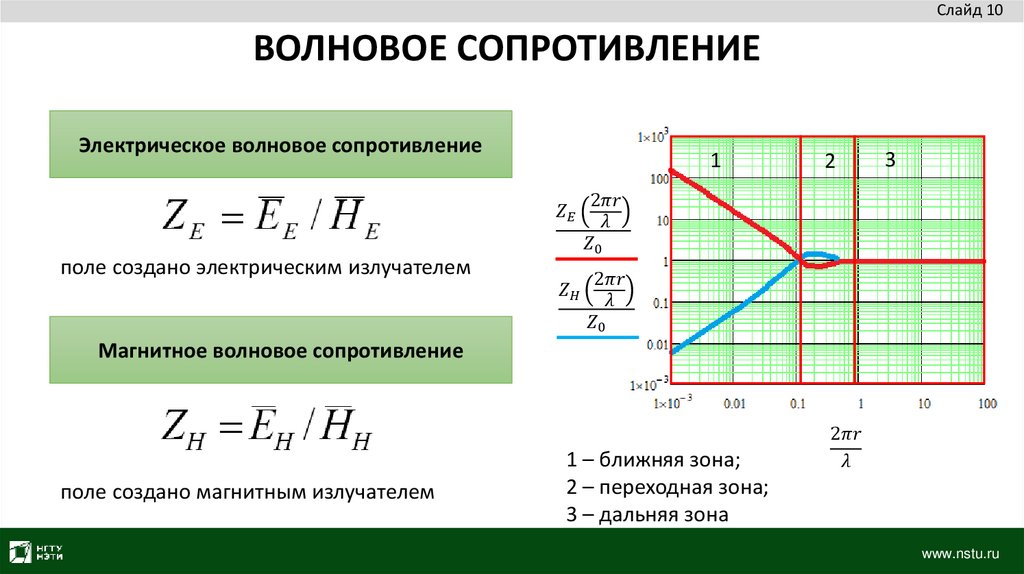

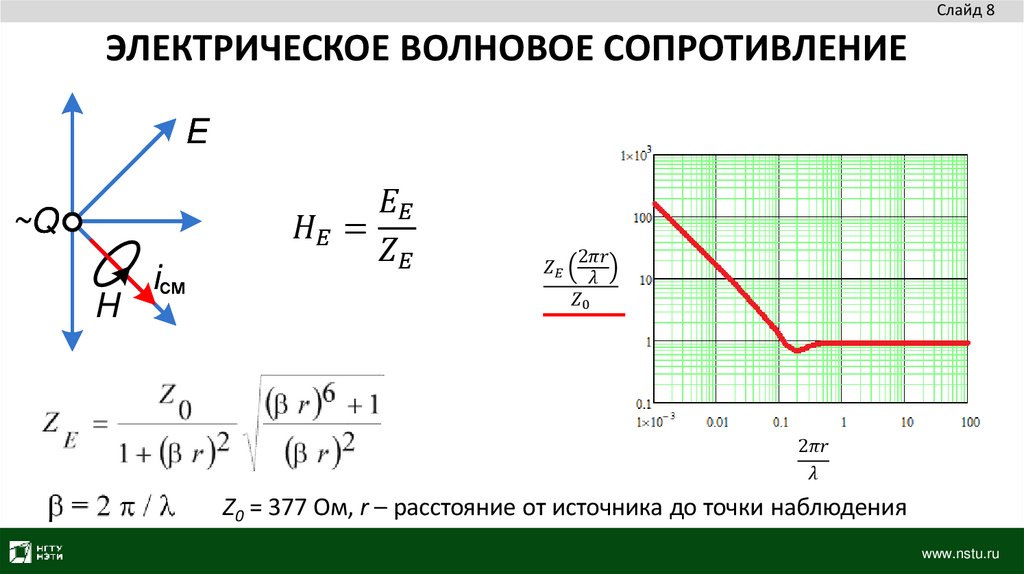

ЭЛЕКТРИЧЕСКОЕ ВОЛНОВОЕ СОПРОТИВЛЕНИЕ
E
~Q
H
iсм
