sborka_asm-Корректировка констуркции ПФ-20251021

1.

2025.10.21 Обновлено:

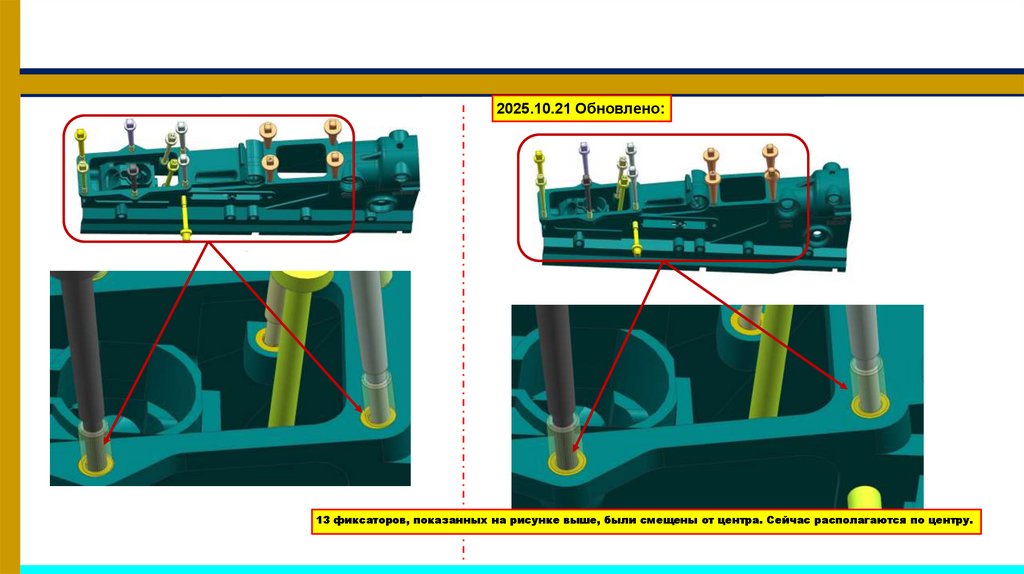

13 фиксаторов, показанных на рисунке выше, были смещены от центра. Сейчас располагаются по центру.

2.

2025.10.21 Обновлено:

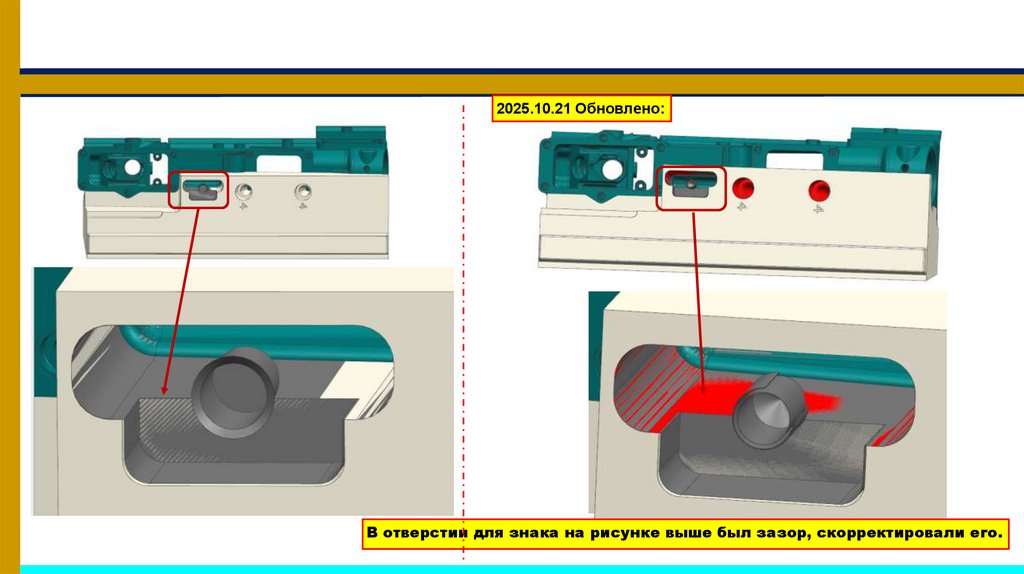

В отверстии для знака на рисунке выше был зазор, скорректировали его.

3.

2025.10.21 Обновлено:

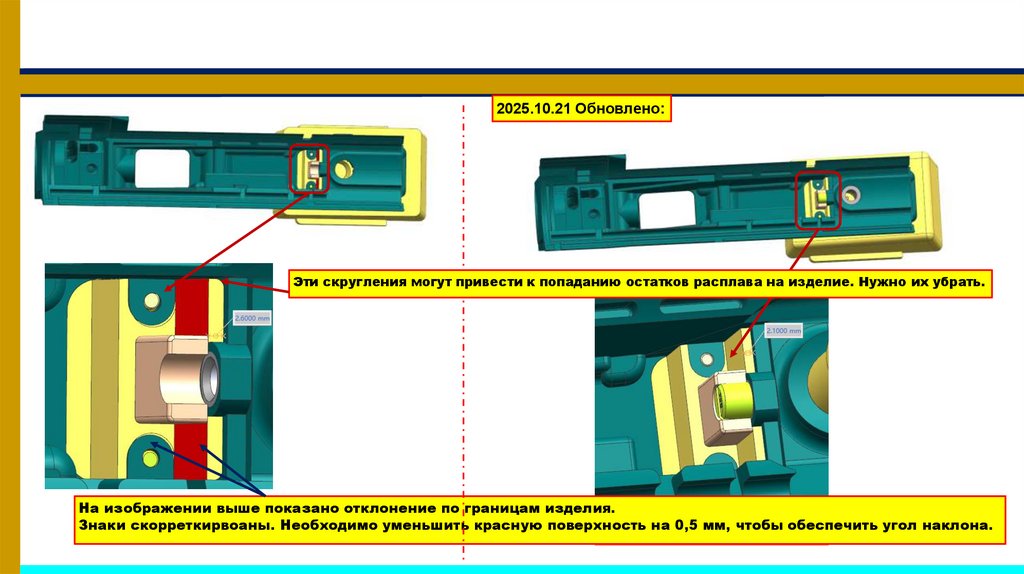

Эти скругления могут привести к попаданию остатков расплава на изделие. Нужно их убрать.
На изображении выше показано отклонение по границам изделия.
Знаки скорреткирвоаны. Необходимо уменьшить красную поверхность на 0,5 мм, чтобы обеспечить угол наклона.

4.

2025.10.21 Обновлено:

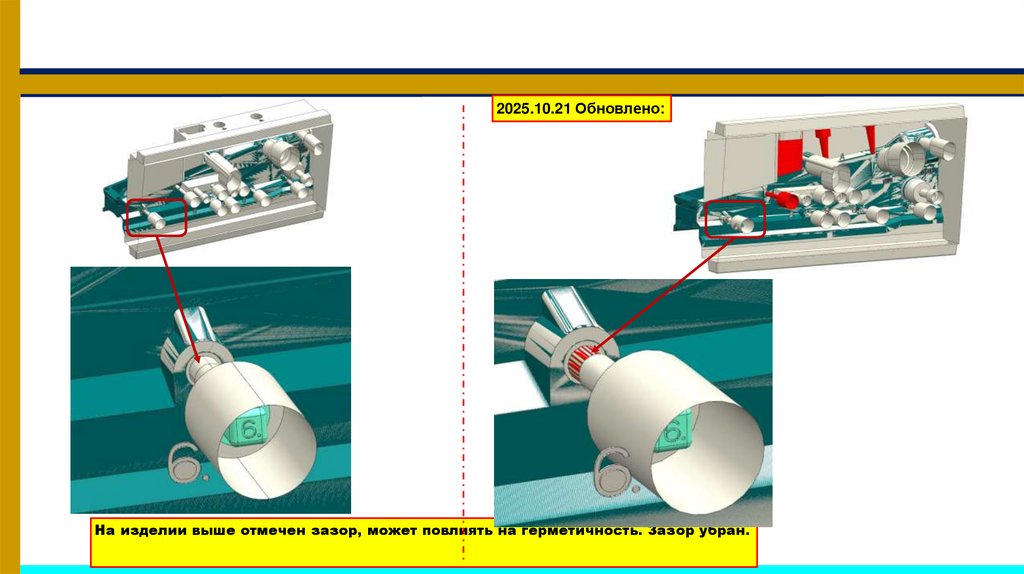

На изделии выше отмечен зазор, может повлиять на герметичность. Зазор убран.

5.

2025.10.21 Обновлено:

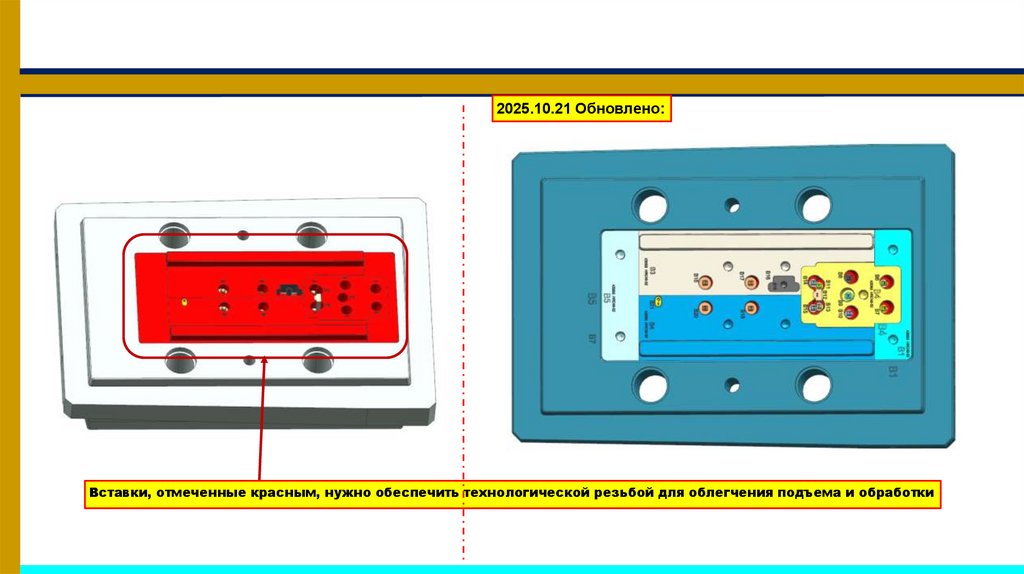

Вставки, отмеченные красным, нужно обеспечить технологической резьбой для облегчения подъема и обработки

6.

2025.10.21 Обновлено:

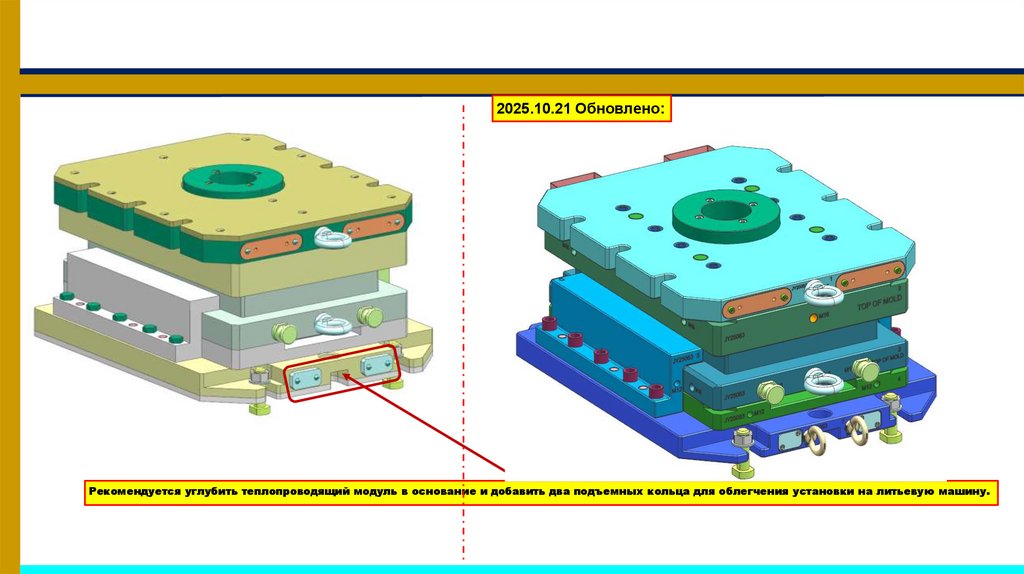

Рекомендуется углубить теплопроводящий модуль в основание и добавить два подъемных кольца для облегчения установки на литьевую машину.

7.

2025.10.21 Обновлено:

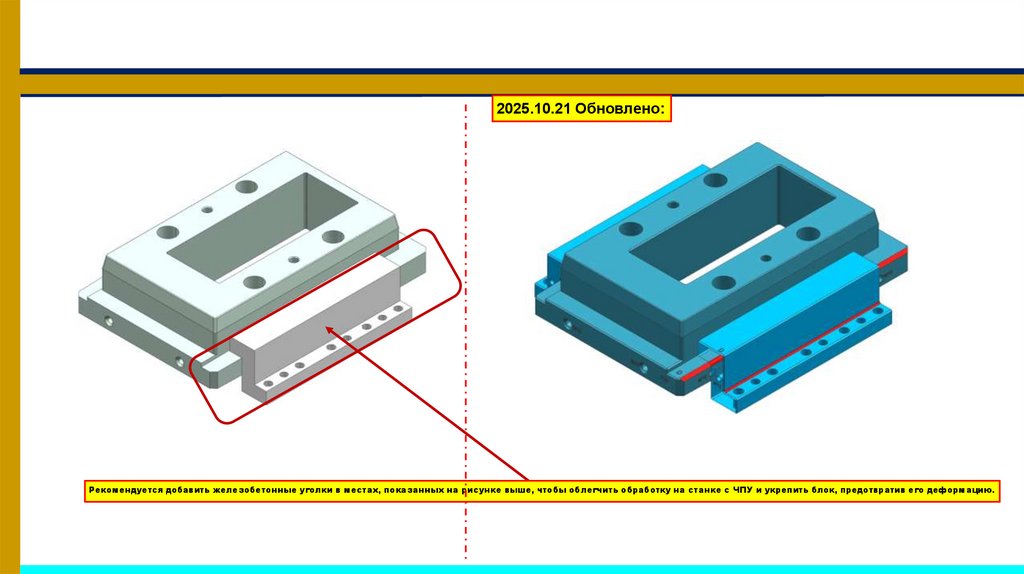

Рекомендуется добавить железобетонные уголки в местах, показанных на рисунке выше, чтобы облегчить обработку на станке с ЧПУ и укрепить блок, предотвратив его деформацию.

8.

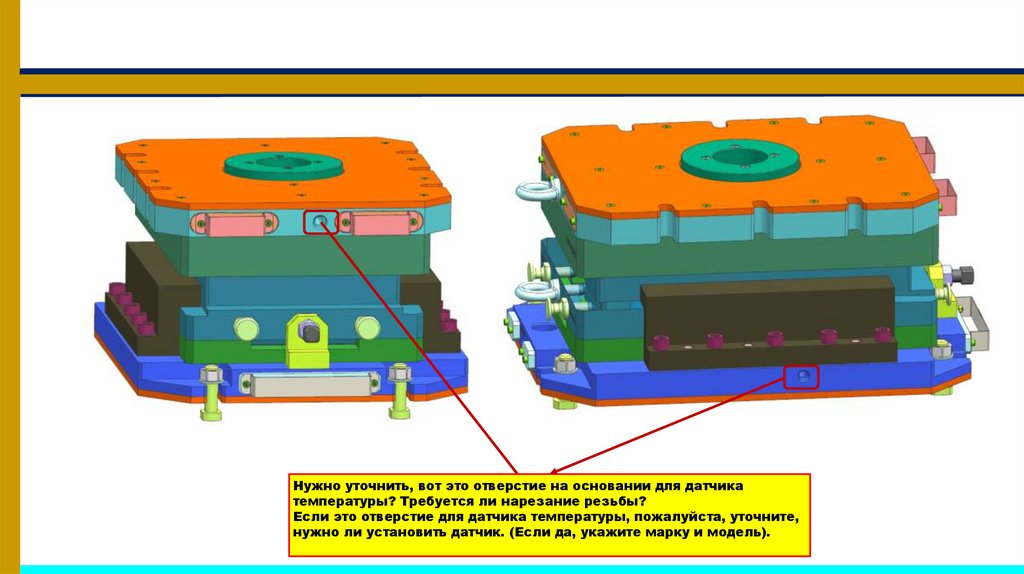

Нужно уточнить, вот это отверстие на основании для датчика
температуры? Требуется ли нарезание резьбы?
Если это отверстие для датчика температуры, пожалуйста, уточните,
нужно ли установить датчик. (Если да, укажите марку и модель).

9.

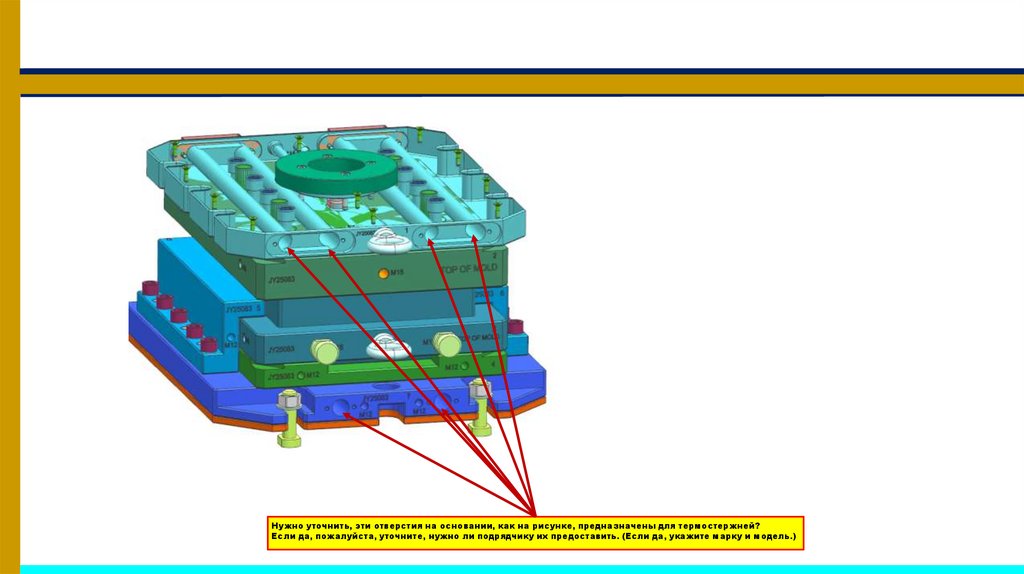

Нужно уточнить, эти отверстия на основании, как на рисунке, предназначены для термостержней?
Если да, пожалуйста, уточните, нужно ли подрядчику их предоставить. (Если да, укажите марку и модель.)

10.

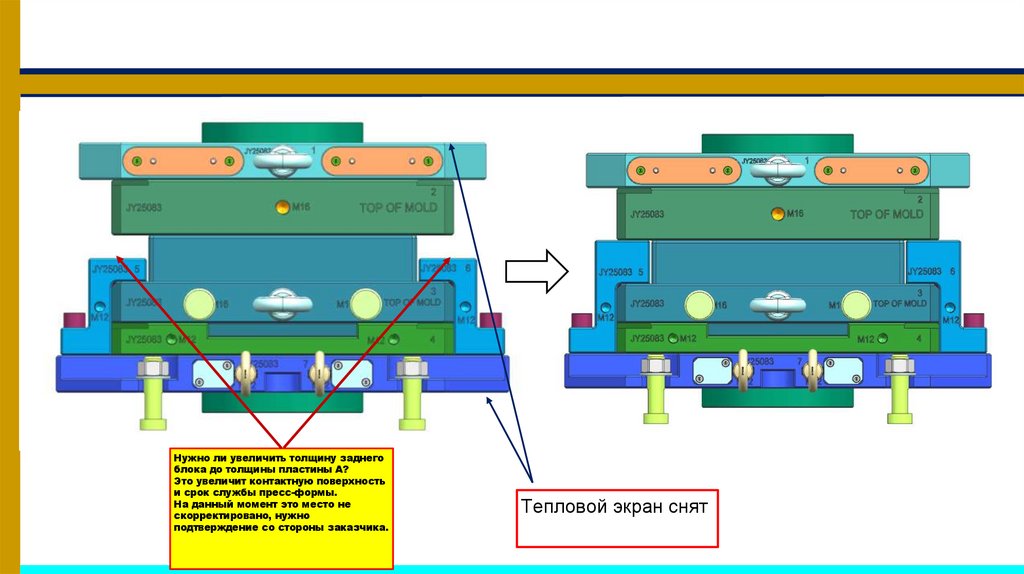

Нужно ли увеличить толщину заднего
блока до толщины пластины А?
Это увеличит контактную поверхность
и срок службы пресс-формы.
На данный момент это место не
скорректировано, нужно
подтверждение со стороны заказчика.
Тепловой экран снят

11.
