НПО ОЕИ. МО Р, И и Пр-ва++

1.

Тема Нормативно-правовые основы обеспечения единства
измерений. Метрологическое обеспечение разработки, испытаний и
производства ЭКБ.
Ведущий научный сотрудник ФБГУ «ВНИИР»
К.Т.Н., С.Н.С. Быканов В.В.

2. Метрология Понятие метрологии

МЕТРОЛОГИЯ
ПОНЯТИЕ МЕТРОЛОГИИ
«Только страна, имеющая
передовое приборостроение и
метрологию, может быть
передовой в науке».
Анатолий Петрович Александров
Метрология: наука об измерениях, методах и средствах обеспечения их единства и способах
достижения требуемой точности (РМГ 29-2013).
2

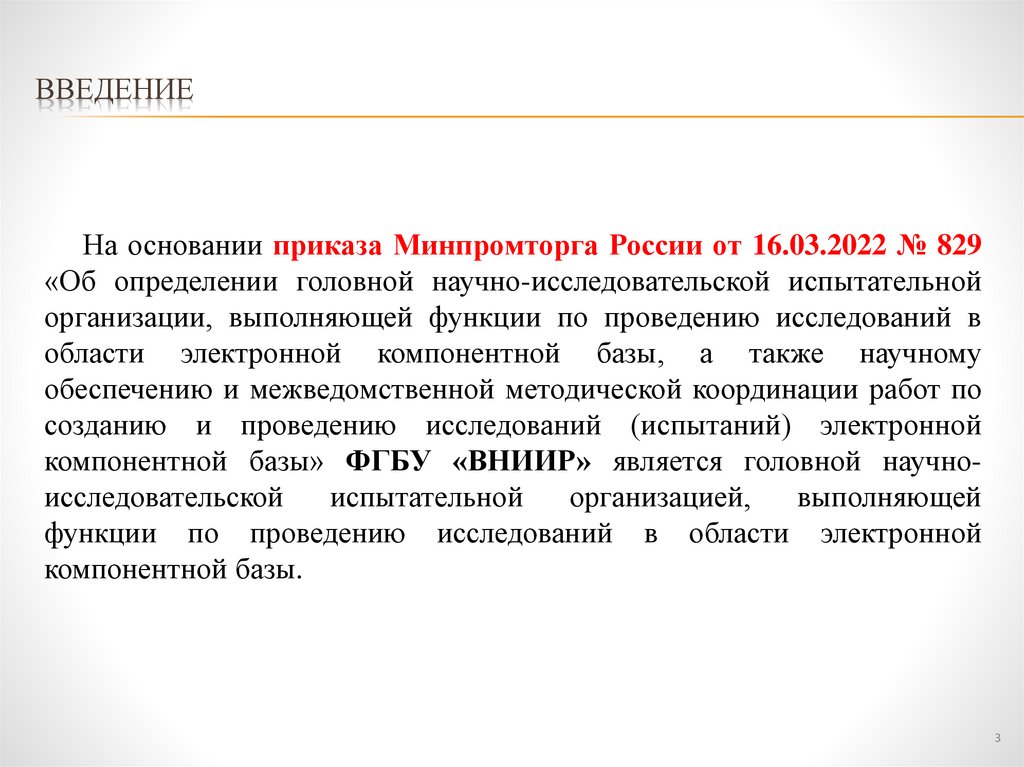

3. Введение

ВВЕДЕНИЕ
На основании приказа Минпромторга России от 16.03.2022 № 829
«Об определении головной научно-исследовательской испытательной
организации, выполняющей функции по проведению исследований в
области электронной компонентной базы, а также научному
обеспечению и межведомственной методической координации работ по
созданию и проведению исследований (испытаний) электронной
компонентной базы» ФГБУ «ВНИИР» является головной научноисследовательской
испытательной
организацией,
выполняющей
функции по проведению исследований в области электронной
компонентной базы.
3

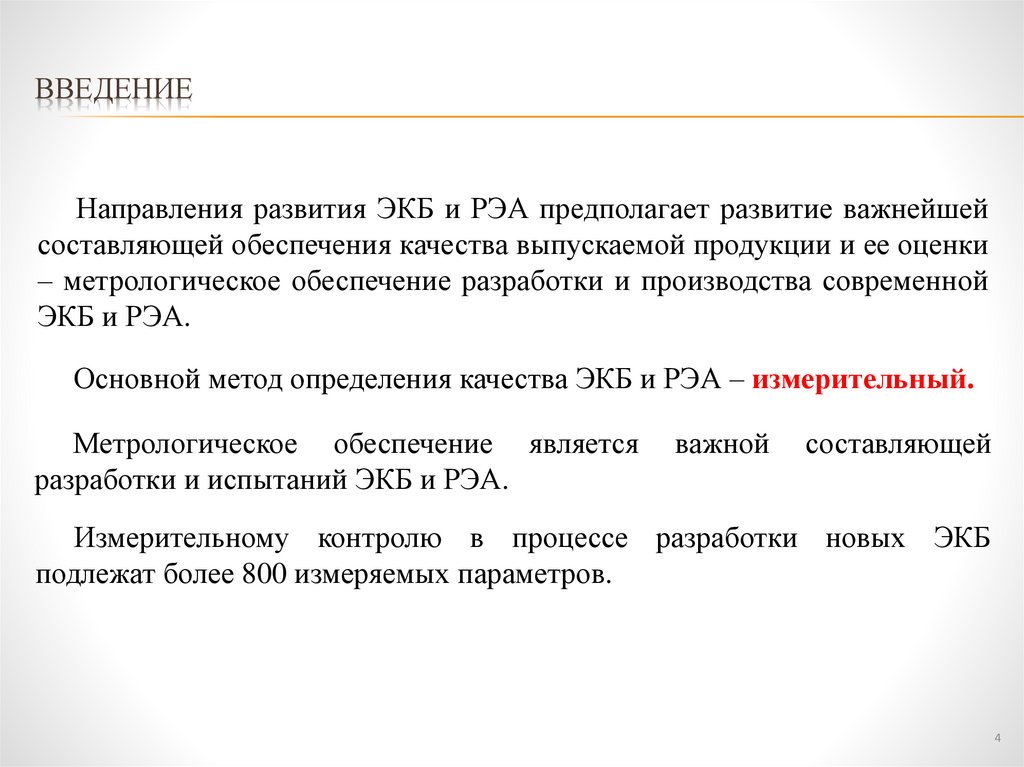

4. Введение

ВВЕДЕНИЕ
Направления развития ЭКБ и РЭА предполагает развитие важнейшей
составляющей обеспечения качества выпускаемой продукции и ее оценки
– метрологическое обеспечение разработки и производства современной
ЭКБ и РЭА.
Основной метод определения качества ЭКБ и РЭА – измерительный.
Метрологическое обеспечение является
разработки и испытаний ЭКБ и РЭА.
важной
составляющей
Измерительному контролю в процессе разработки новых ЭКБ
подлежат более 800 измеряемых параметров.
4

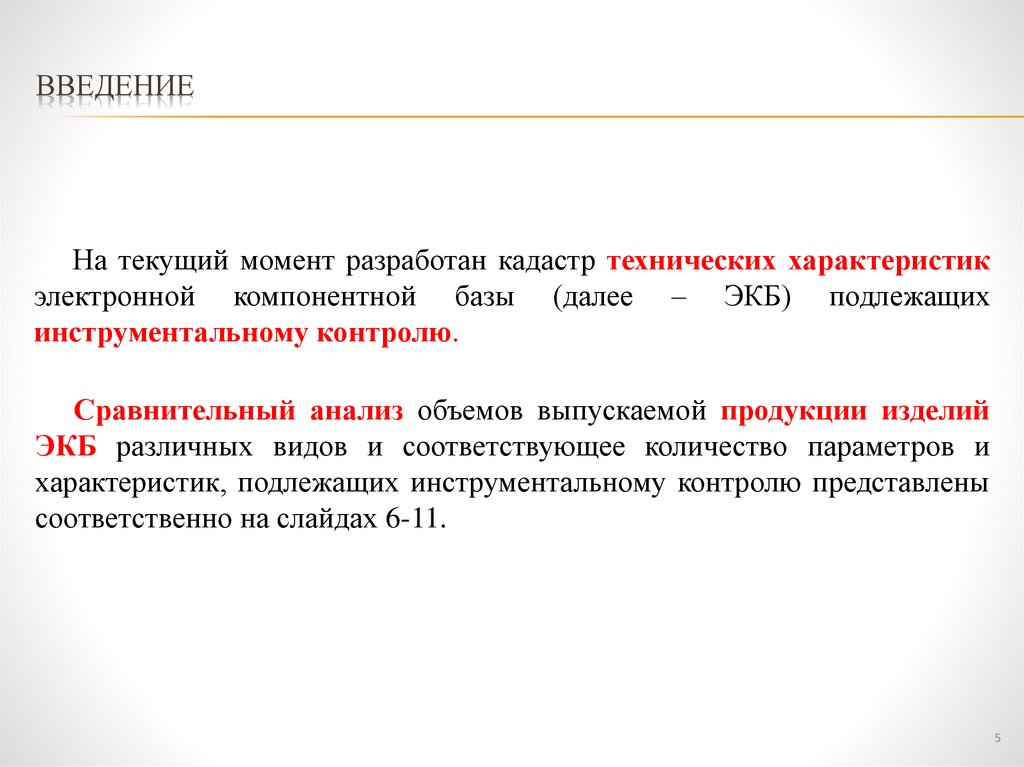

5. Введение

ВВЕДЕНИЕ
На текущий момент разработан кадастр технических характеристик
электронной компонентной базы (далее – ЭКБ) подлежащих
инструментальному контролю.
Сравнительный анализ объемов выпускаемой продукции изделий
ЭКБ различных видов и соответствующее количество параметров и
характеристик, подлежащих инструментальному контролю представлены
соответственно на слайдах 6-11.
5

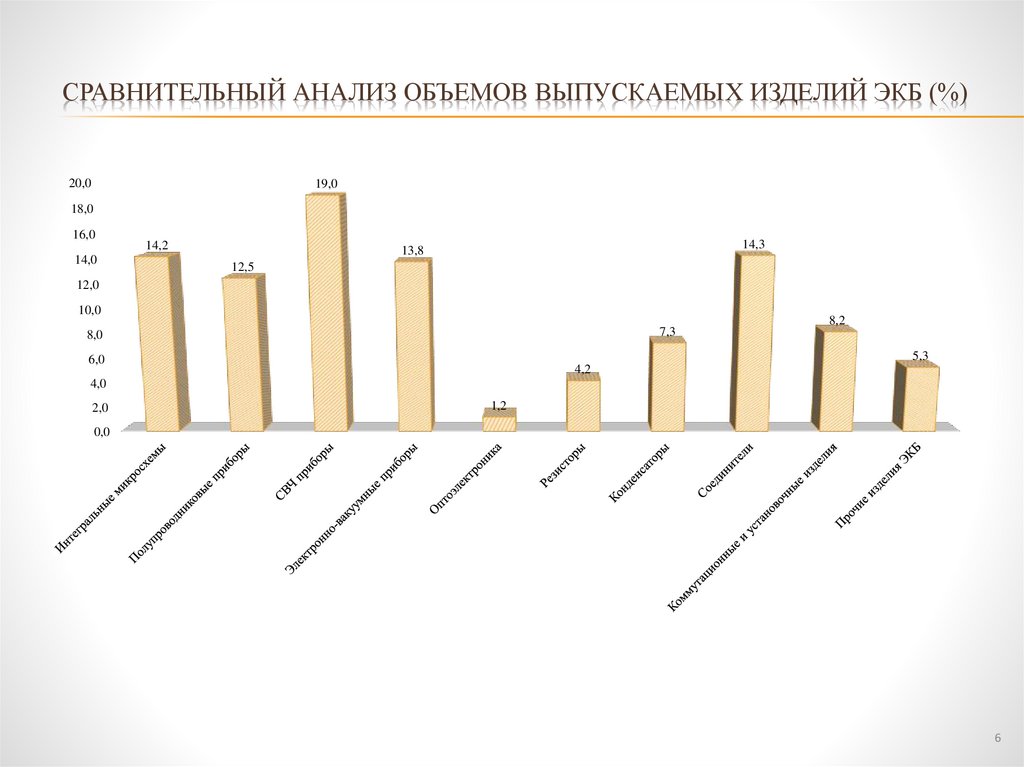

6. Сравнительный анализ объемов выпускаемых изделий ЭКБ (%)

СРАВНИТЕЛЬНЫЙ АНАЛИЗ ОБЪЕМОВ ВЫПУСКАЕМЫХ ИЗДЕЛИЙ ЭКБ (%)
20,0
19,0
18,0
16,0
14,0
14,2
14,3
13,8
12,5
12,0
10,0
7,3
8,0
8,2
5,3
6,0
4,2
4,0
2,0
1,2
0,0
6

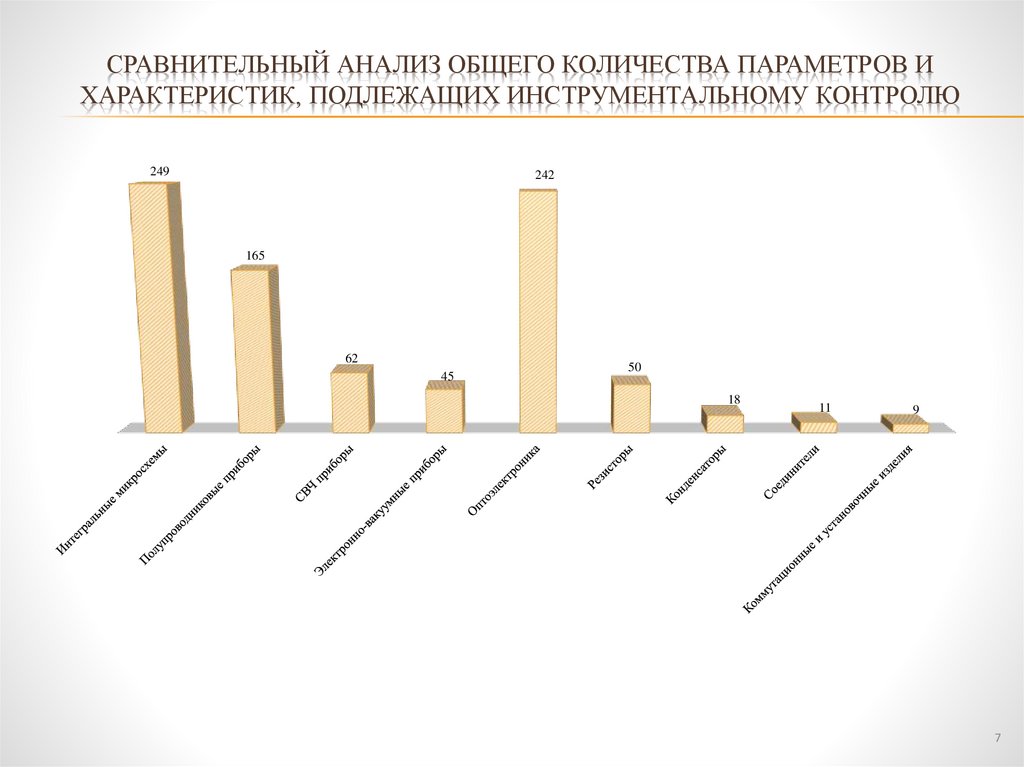

7. Сравнительный анализ общего количества параметров и характеристик, подлежащих инструментальному контролю

СРАВНИТЕЛЬНЫЙ АНАЛИЗ ОБЩЕГО КОЛИЧЕСТВА ПАРАМЕТРОВ И
ХАРАКТЕРИСТИК, ПОДЛЕЖАЩИХ ИНСТРУМЕНТАЛЬНОМУ КОНТРОЛЮ
249
242
165
62
45
50
18
11
9
7

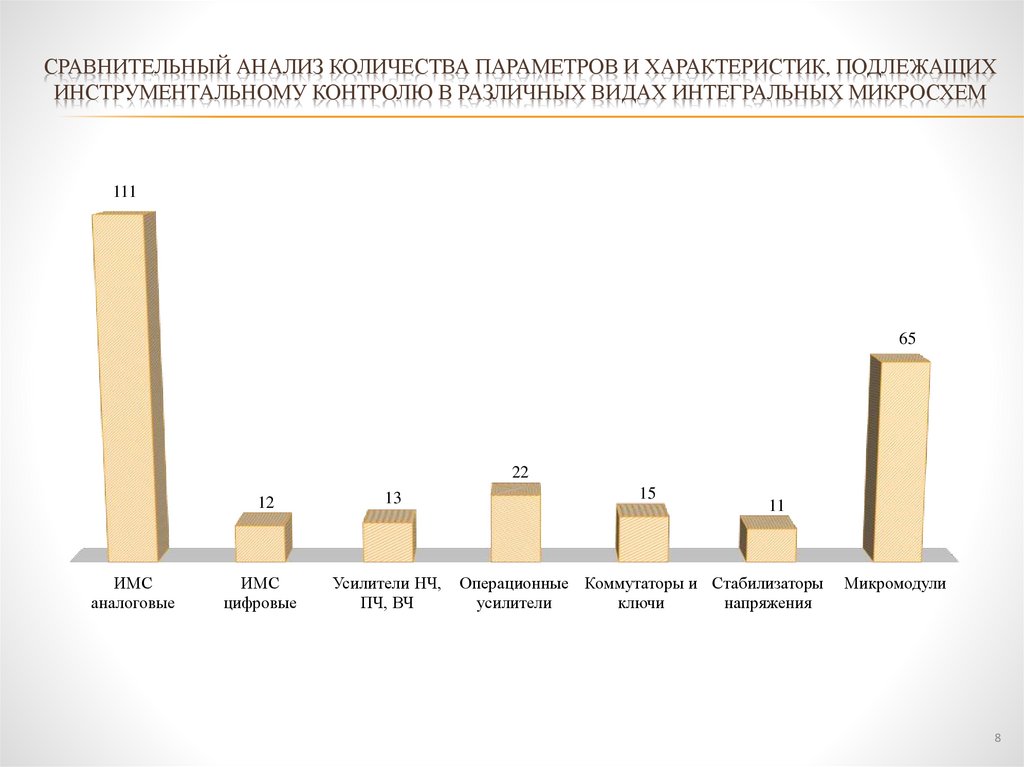

8. Сравнительный анализ количества параметров и характеристик, подлежащих инструментальному контролю в различных видах

СРАВНИТЕЛЬНЫЙ АНАЛИЗ КОЛИЧЕСТВА ПАРАМЕТРОВ И ХАРАКТЕРИСТИК, ПОДЛЕЖАЩИХ
ИНСТРУМЕНТАЛЬНОМУ КОНТРОЛЮ В РАЗЛИЧНЫХ ВИДАХ ИНТЕГРАЛЬНЫХ МИКРОСХЕМ
111
65
22
ИМС
аналоговые
12
13
15
ИМС
цифровые
Усилители НЧ,
ПЧ, ВЧ
Операционные Коммутаторы и Стабилизаторы
усилители
ключи
напряжения
11
Микромодули
8

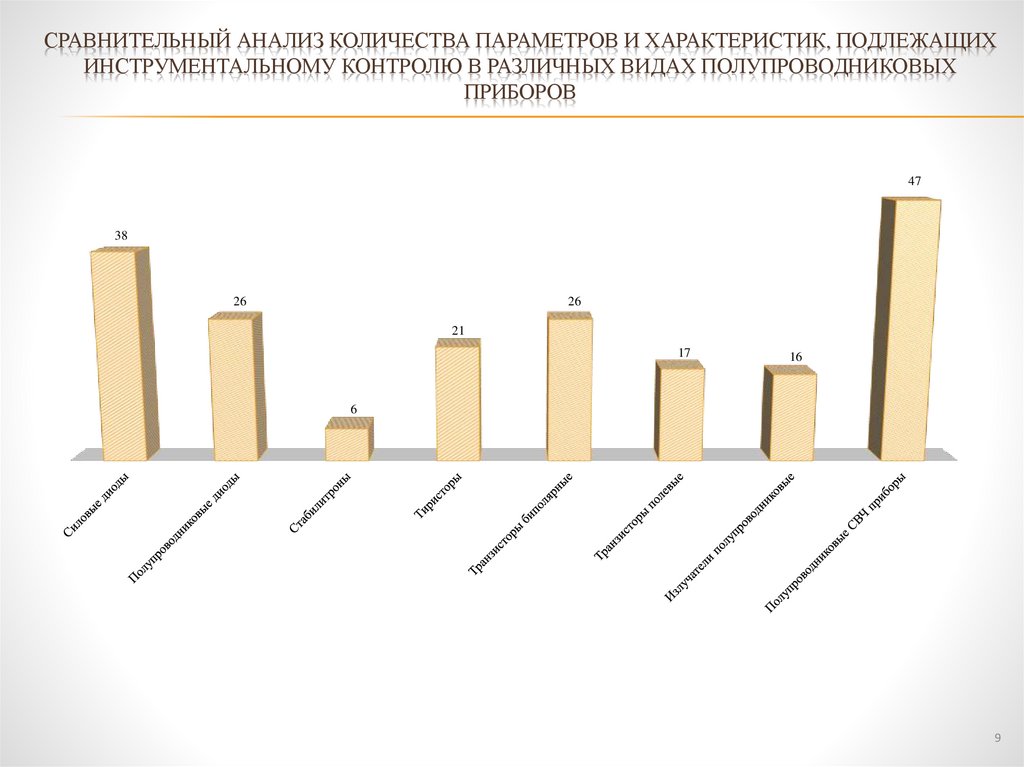

9. Сравнительный анализ количества параметров и характеристик, подлежащих инструментальному контролю в различных видах

СРАВНИТЕЛЬНЫЙ АНАЛИЗ КОЛИЧЕСТВА ПАРАМЕТРОВ И ХАРАКТЕРИСТИК, ПОДЛЕЖАЩИХ
ИНСТРУМЕНТАЛЬНОМУ КОНТРОЛЮ В РАЗЛИЧНЫХ ВИДАХ ПОЛУПРОВОДНИКОВЫХ
ПРИБОРОВ
47
38
26
26
21
17
16
6
9

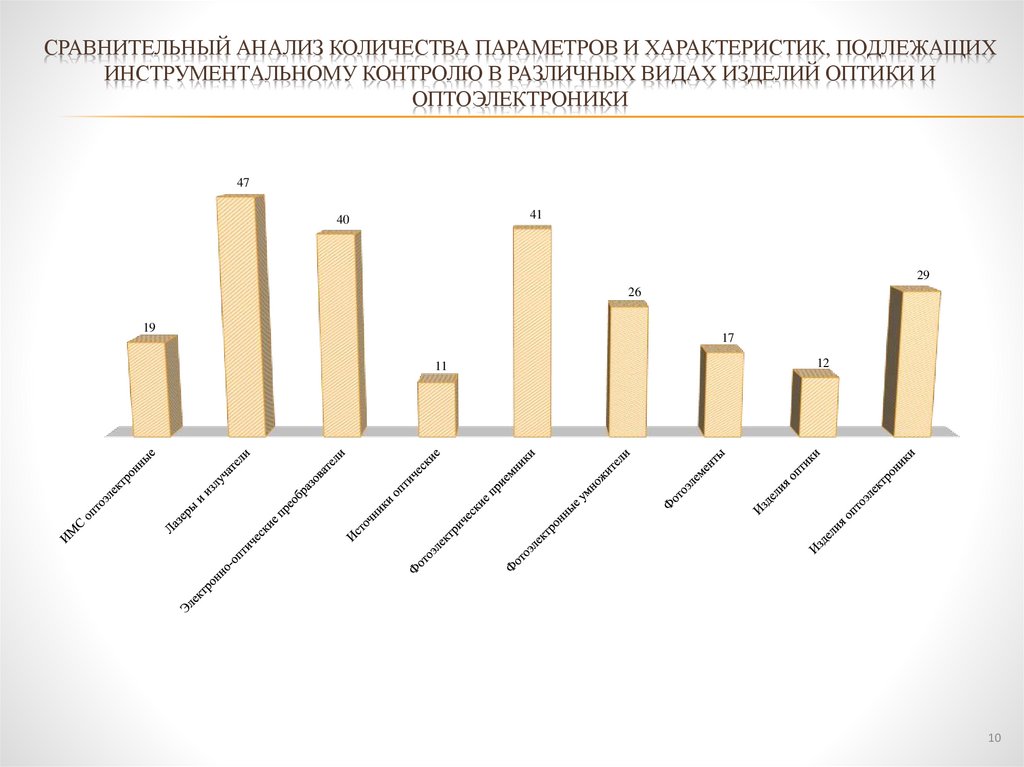

10. Сравнительный анализ количества параметров и характеристик, подлежащих инструментальному контролю в различных видах изделий

СРАВНИТЕЛЬНЫЙ АНАЛИЗ КОЛИЧЕСТВА ПАРАМЕТРОВ И ХАРАКТЕРИСТИК, ПОДЛЕЖАЩИХ
ИНСТРУМЕНТАЛЬНОМУ КОНТРОЛЮ В РАЗЛИЧНЫХ ВИДАХ ИЗДЕЛИЙ ОПТИКИ И
ОПТОЭЛЕКТРОНИКИ
47
41
40
29
26
19
17
11
12
10

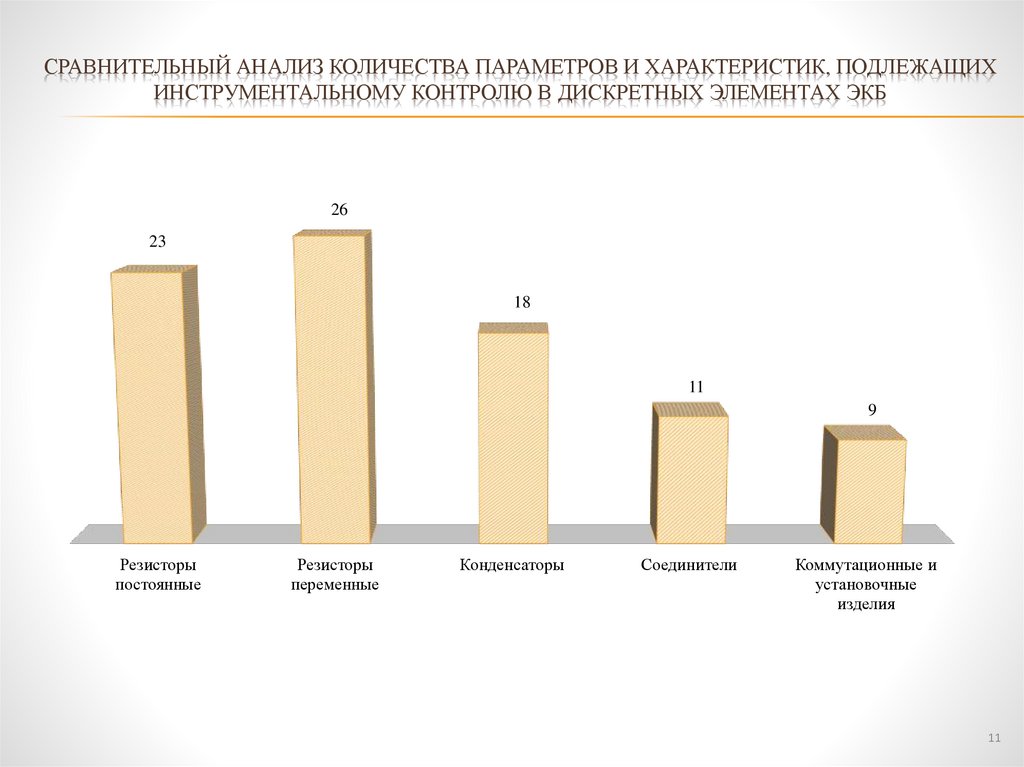

11. Сравнительный анализ количества параметров и характеристик, подлежащих инструментальному контролю в дискретных элементах ЭКБ

СРАВНИТЕЛЬНЫЙ АНАЛИЗ КОЛИЧЕСТВА ПАРАМЕТРОВ И ХАРАКТЕРИСТИК, ПОДЛЕЖАЩИХ
ИНСТРУМЕНТАЛЬНОМУ КОНТРОЛЮ В ДИСКРЕТНЫХ ЭЛЕМЕНТАХ ЭКБ
26
23
18
11
9
Резисторы
постоянные
Резисторы
переменные
Конденсаторы
Соединители
Коммутационные и
установочные
изделия
11

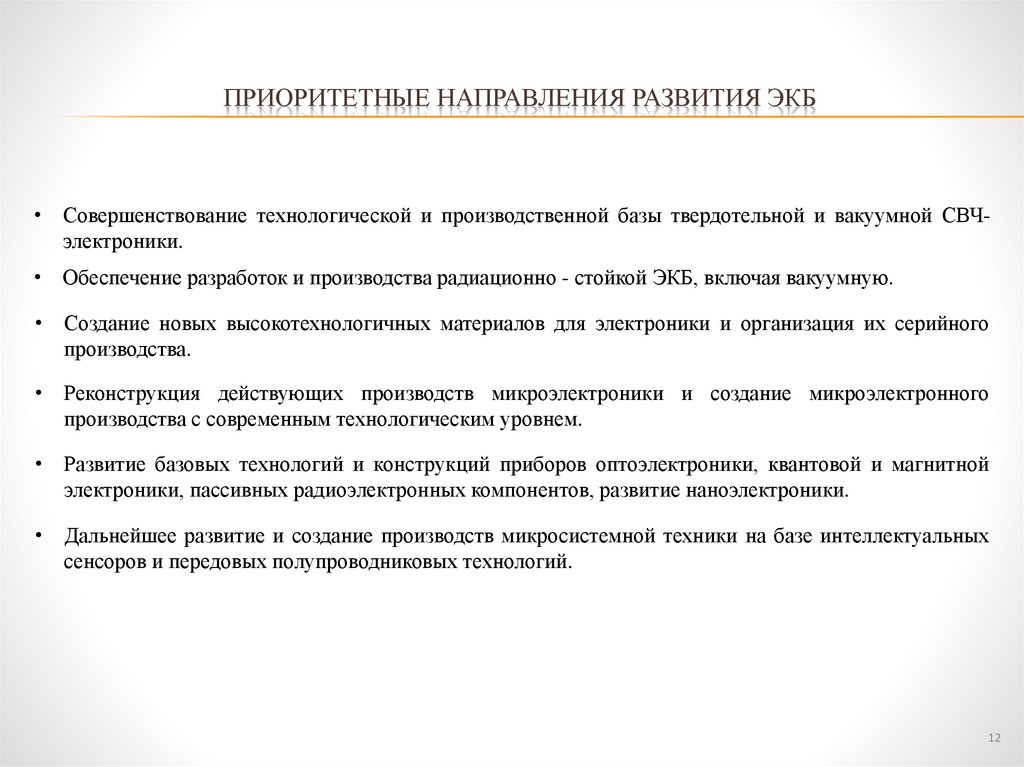

12. ПРИОРИТЕТНЫЕ НАПРАВЛЕНИЯ РАЗВИТИЯ ЭКБ

• Совершенствование технологической и производственной базы твердотельной и вакуумной СВЧэлектроники.
• Обеспечение разработок и производства радиационно - стойкой ЭКБ, включая вакуумную.
• Создание новых высокотехнологичных материалов для электроники и организация их серийного
производства.
• Реконструкция действующих производств микроэлектроники и создание микроэлектронного
производства с современным технологическим уровнем.
• Развитие базовых технологий и конструкций приборов оптоэлектроники, квантовой и магнитной
электроники, пассивных радиоэлектронных компонентов, развитие наноэлектроники.
• Дальнейшее развитие и создание производств микросистемной техники на базе интеллектуальных
сенсоров и передовых полупроводниковых технологий.
12

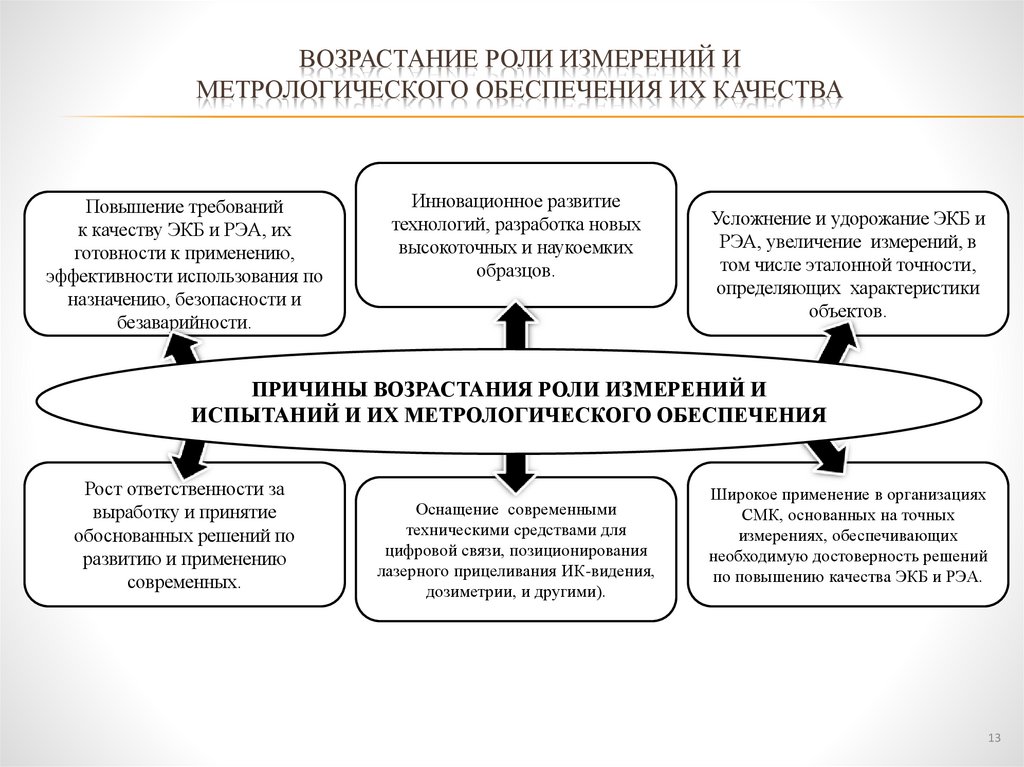

13. ВОЗРАСТАНИЕ РОЛИ ИЗМЕРЕНИЙ И МЕТРОЛОГИЧЕСКОГО ОБЕСПЕЧЕНИЯ ИХ КАЧЕСТВА

Повышение требований
к качеству ЭКБ и РЭА, их
готовности к применению,
эффективности использования по
назначению, безопасности и
безаварийности.
Инновационное развитие
технологий, разработка новых
высокоточных и наукоемких
образцов.
Усложнение и удорожание ЭКБ и
РЭА, увеличение измерений, в
том числе эталонной точности,
определяющих характеристики
объектов.
ПРИЧИНЫ ВОЗРАСТАНИЯ РОЛИ ИЗМЕРЕНИЙ И
ИСПЫТАНИЙ И ИХ МЕТРОЛОГИЧЕСКОГО ОБЕСПЕЧЕНИЯ
Рост ответственности за
выработку и принятие
обоснованных решений по
развитию и применению
современных.
Оснащение современными
техническими средствами для
цифровой связи, позиционирования
лазерного прицеливания ИК-видения,
дозиметрии, и другими).
Широкое применение в организациях
СМК, основанных на точных
измерениях, обеспечивающих
необходимую достоверность решений
по повышению качества ЭКБ и РЭА.
13

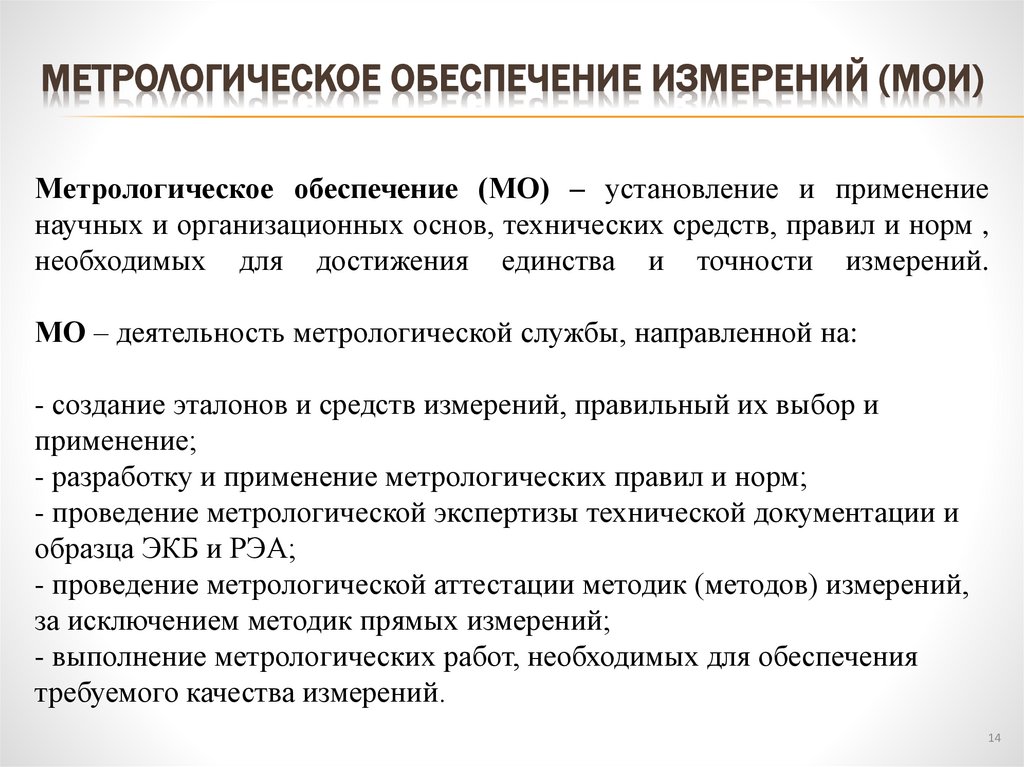

14.

МЕТРОЛОГИЧЕСКОЕ ОБЕСПЕЧЕНИЕ ИЗМЕРЕНИЙ (МОИ)
Метрологическое обеспечение (МО) – установление и применение
научных и организационных основ, технических средств, правил и норм ,
необходимых для достижения единства и точности измерений.
МО – деятельность метрологической службы, направленной на:
- создание эталонов и средств измерений, правильный их выбор и
применение;
- разработку и применение метрологических правил и норм;
- проведение метрологической экспертизы технической документации и
образца ЭКБ и РЭА;
- проведение метрологической аттестации методик (методов) измерений,
за исключением методик прямых измерений;
- выполнение метрологических работ, необходимых для обеспечения
требуемого качества измерений.
14

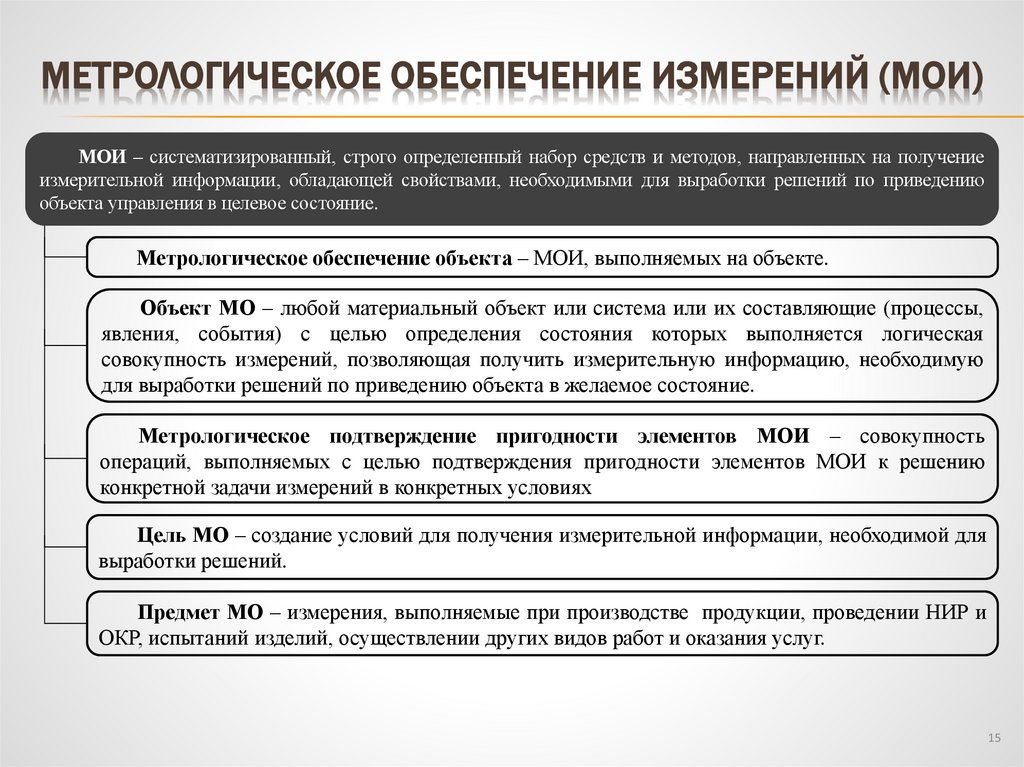

15. Метрологическое обеспечение ИЗМЕРЕНИЙ (МОИ)

МЕТРОЛОГИЧЕСКОЕ ОБЕСПЕЧЕНИЕ ИЗМЕРЕНИЙ (МОИ)
МОИ – систематизированный, строго определенный набор средств и методов, направленных на получение
измерительной информации, обладающей свойствами, необходимыми для выработки решений по приведению
объекта управления в целевое состояние.
Метрологическое обеспечение объекта – МОИ, выполняемых на объекте.
Объект МО – любой материальный объект или система или их составляющие (процессы,
явления, события) с целью определения состояния которых выполняется логическая
совокупность измерений, позволяющая получить измерительную информацию, необходимую
для выработки решений по приведению объекта в желаемое состояние.
Метрологическое подтверждение пригодности элементов МОИ – совокупность
операций, выполняемых с целью подтверждения пригодности элементов МОИ к решению
конкретной задачи измерений в конкретных условиях
Цель МО – создание условий для получения измерительной информации, необходимой для
выработки решений.
Предмет МО – измерения, выполняемые при производстве продукции, проведении НИР и
ОКР, испытаний изделий, осуществлении других видов работ и оказания услуг.
15

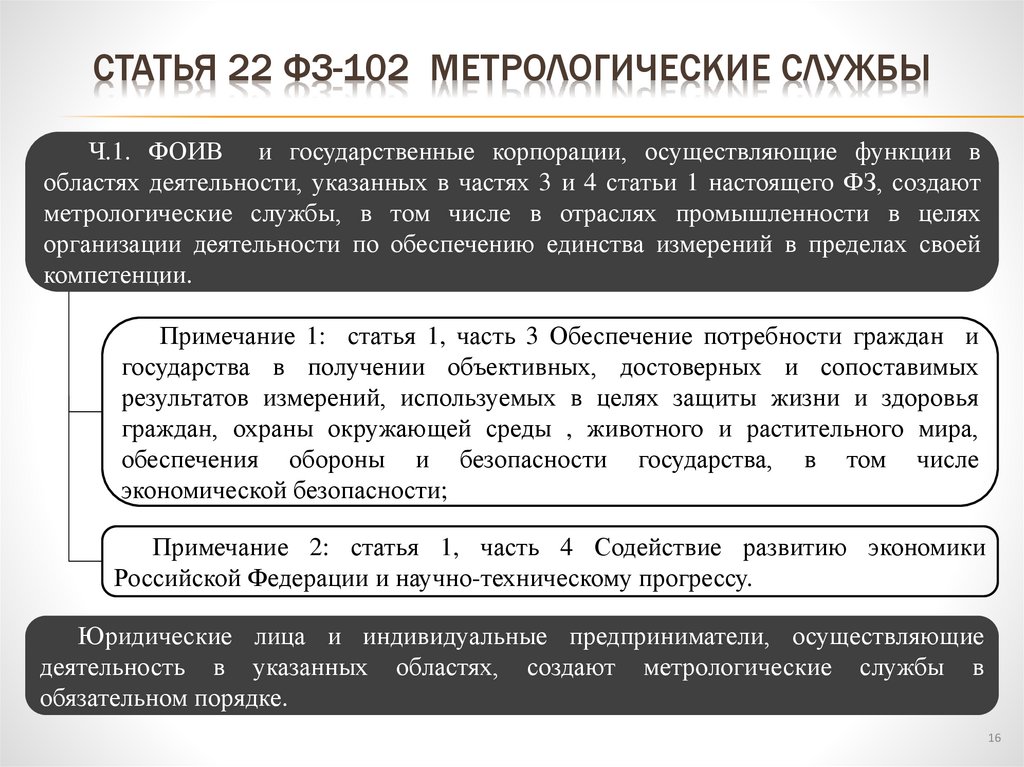

16. Статья 22 ФЗ-102 Метрологические службы

СТАТЬЯ 22 ФЗ-102 МЕТРОЛОГИЧЕСКИЕ СЛУЖБЫ
Ч.1. ФОИВ и государственные корпорации, осуществляющие функции в
областях деятельности, указанных в частях 3 и 4 статьи 1 настоящего ФЗ, создают
метрологические службы, в том числе в отраслях промышленности в целях
организации деятельности по обеспечению единства измерений в пределах своей
компетенции.
Примечание 1: статья 1, часть 3 Обеспечение потребности граждан и
государства в получении объективных, достоверных и сопоставимых
результатов измерений, используемых в целях защиты жизни и здоровья
граждан, охраны окружающей среды , животного и растительного мира,
обеспечения обороны и безопасности государства, в том числе
экономической безопасности;
Примечание 2: статья 1, часть 4 Содействие развитию экономики
Российской Федерации и научно-техническому прогрессу.
Юридические лица и индивидуальные предприниматели, осуществляющие
деятельность в указанных областях, создают метрологические службы в
обязательном порядке.
16

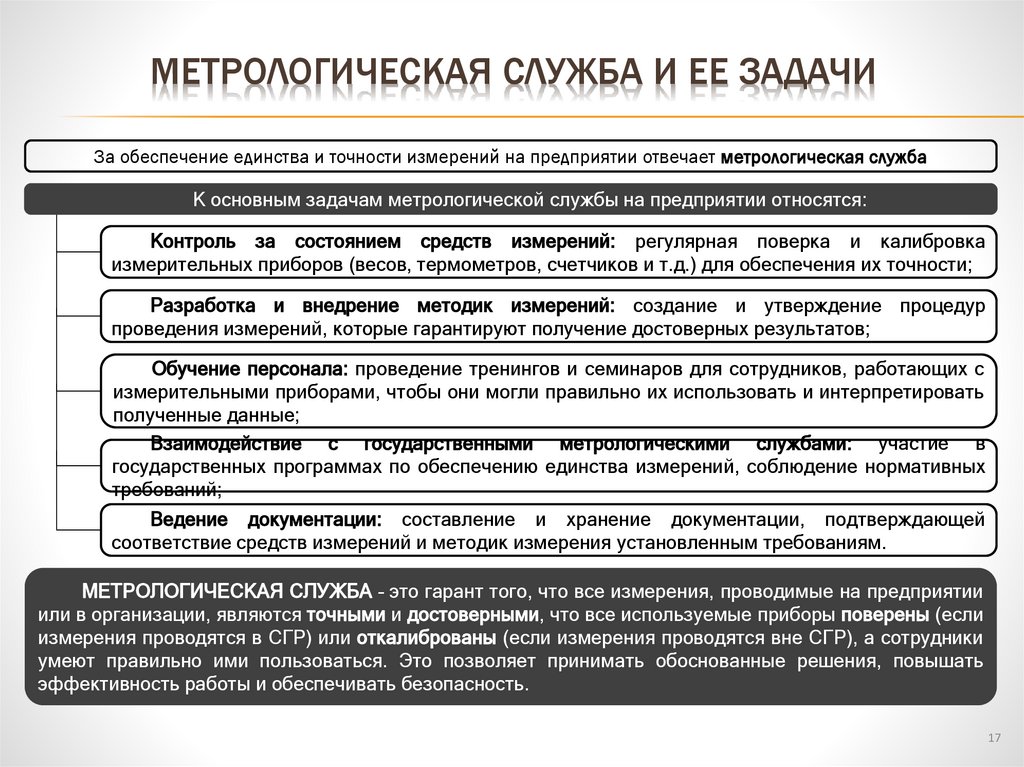

17. Метрологическая служба и ее задачи

МЕТРОЛОГИЧЕСКАЯ СЛУЖБА И ЕЕ ЗАДАЧИ
За обеспечение единства и точности измерений на предприятии отвечает метрологическая служба
К основным задачам метрологической службы на предприятии относятся:
Контроль за состоянием средств измерений: регулярная поверка и калибровка
измерительных приборов (весов, термометров, счетчиков и т.д.) для обеспечения их точности;
Разработка и внедрение методик измерений: создание и утверждение процедур
проведения измерений, которые гарантируют получение достоверных результатов;
Обучение персонала: проведение тренингов и семинаров для сотрудников, работающих с
измерительными приборами, чтобы они могли правильно их использовать и интерпретировать
полученные данные;
Взаимодействие с государственными метрологическими службами: участие в
государственных программах по обеспечению единства измерений, соблюдение нормативных
требований;
Ведение документации: составление и хранение документации, подтверждающей
соответствие средств измерений и методик измерения установленным требованиям.
МЕТРОЛОГИЧЕСКАЯ СЛУЖБА – это гарант того, что все измерения, проводимые на предприятии
или в организации, являются точными и достоверными, что все используемые приборы поверены (если
измерения проводятся в СГР) или откалиброваны (если измерения проводятся вне СГР), а сотрудники
умеют правильно ими пользоваться. Это позволяет принимать обоснованные решения, повышать
эффективность работы и обеспечивать безопасность.
17

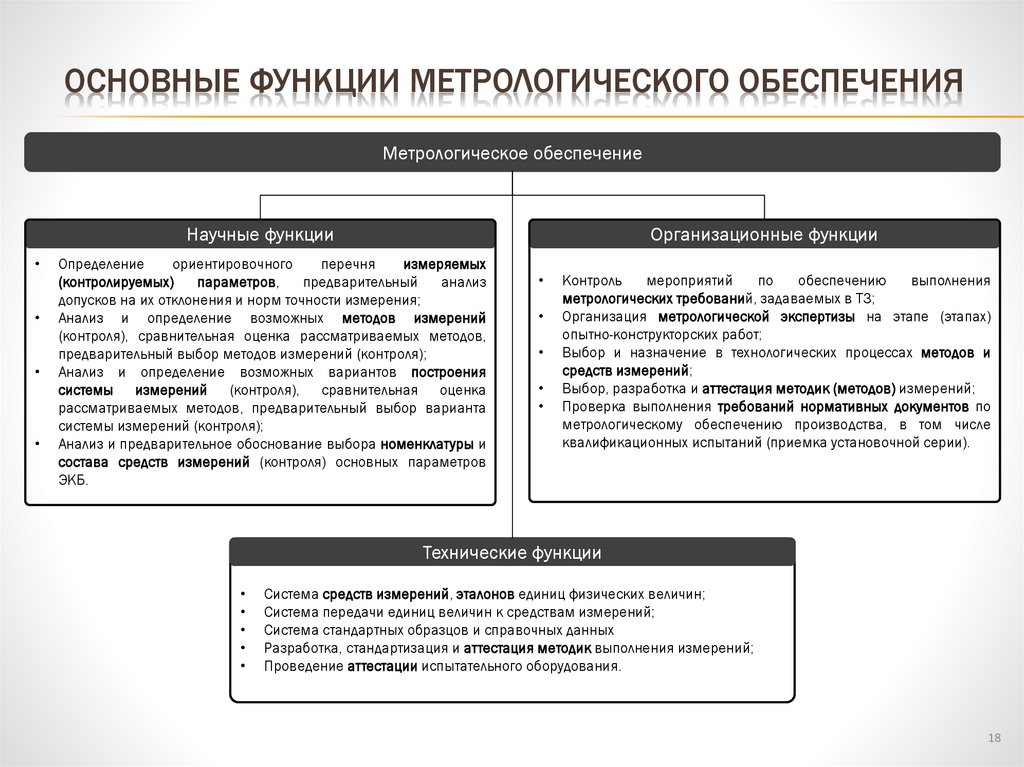

18. Основные функции метрологического обеспечения

ОСНОВНЫЕ ФУНКЦИИ МЕТРОЛОГИЧЕСКОГО ОБЕСПЕЧЕНИЯ
Метрологическое обеспечение
Научные функции
Организационные функции
Определение
ориентировочного
перечня
измеряемых
(контролируемых)
параметров,
предварительный
анализ
допусков на их отклонения и норм точности измерения;
Анализ и определение возможных методов измерений
(контроля), сравнительная оценка рассматриваемых методов,
предварительный выбор методов измерений (контроля);
Анализ и определение возможных вариантов построения
системы измерений (контроля), сравнительная оценка
рассматриваемых методов, предварительный выбор варианта
системы измерений (контроля);
Анализ и предварительное обоснование выбора номенклатуры и
состава средств измерений (контроля) основных параметров
ЭКБ.
Контроль
мероприятий
по
обеспечению
выполнения
метрологических требований, задаваемых в ТЗ;
Организация метрологической экспертизы на этапе (этапах)
опытно-конструкторских работ;
Выбор и назначение в технологических процессах методов и
средств измерений;
Выбор, разработка и аттестация методик (методов) измерений;
Проверка выполнения требований нормативных документов по
метрологическому обеспечению производства, в том числе
квалификационных испытаний (приемка установочной серии).
Технические функции
Система средств измерений, эталонов единиц физических величин;
Система передачи единиц величин к средствам измерений;
Система стандартных образцов и справочных данных
Разработка, стандартизация и аттестация методик выполнения измерений;
Проведение аттестации испытательного оборудования.
18

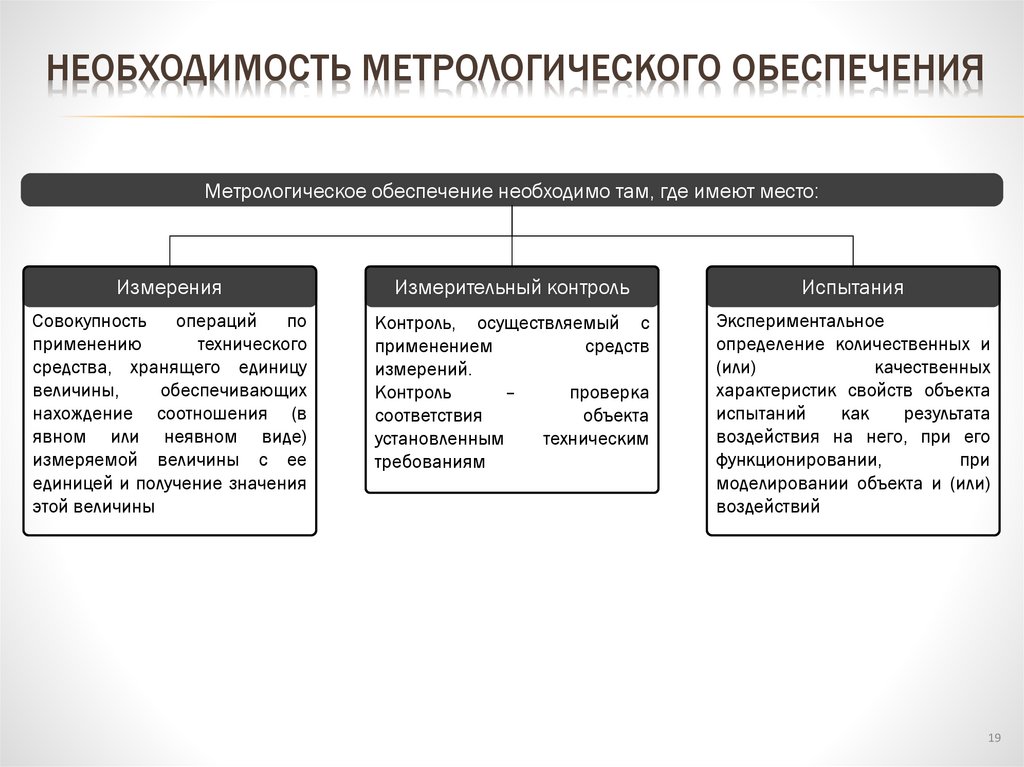

19. Необходимость метрологического обеспечения

НЕОБХОДИМОСТЬ МЕТРОЛОГИЧЕСКОГО ОБЕСПЕЧЕНИЯ
Метрологическое обеспечение необходимо там, где имеют место:
Измерения
Измерительный контроль
Испытания
Совокупность
операций
по
применению
технического
средства, хранящего единицу
величины,
обеспечивающих
нахождение соотношения (в
явном или неявном виде)
измеряемой величины с ее
единицей и получение значения
этой величины
Контроль, осуществляемый с
применением
средств
измерений.
Контроль
–
проверка
соответствия
объекта
установленным
техническим
требованиям
Экспериментальное
определение количественных и
(или)
качественных
характеристик свойств объекта
испытаний
как
результата
воздействия на него, при его
функционировании,
при
моделировании объекта и (или)
воздействий
19

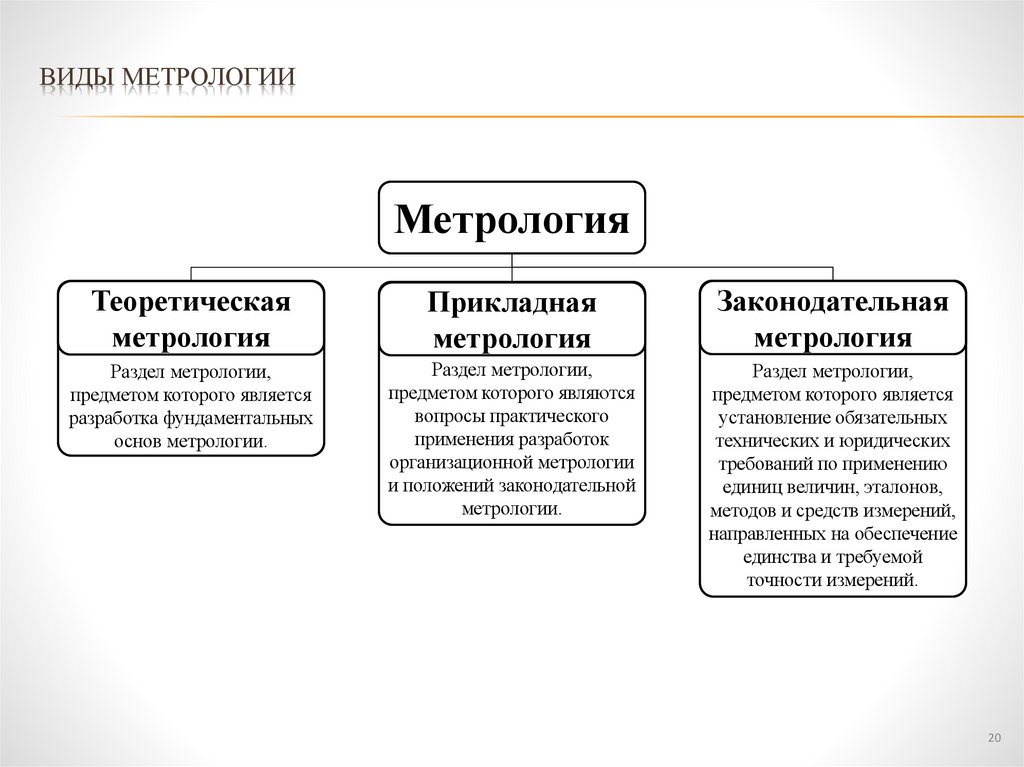

20. Виды метрологии

ВИДЫ МЕТРОЛОГИИ
Метрология
Теоретическая
метрология
Прикладная
метрология
Законодательная
метрология
Раздел метрологии,
предметом которого является
разработка фундаментальных
основ метрологии.
Раздел метрологии,
предметом которого являются
вопросы практического
применения разработок
организационной метрологии
и положений законодательной
метрологии.
Раздел метрологии,
предметом которого является
установление обязательных
технических и юридических
требований по применению
единиц величин, эталонов,
методов и средств измерений,
направленных на обеспечение
единства и требуемой
точности измерений.
20

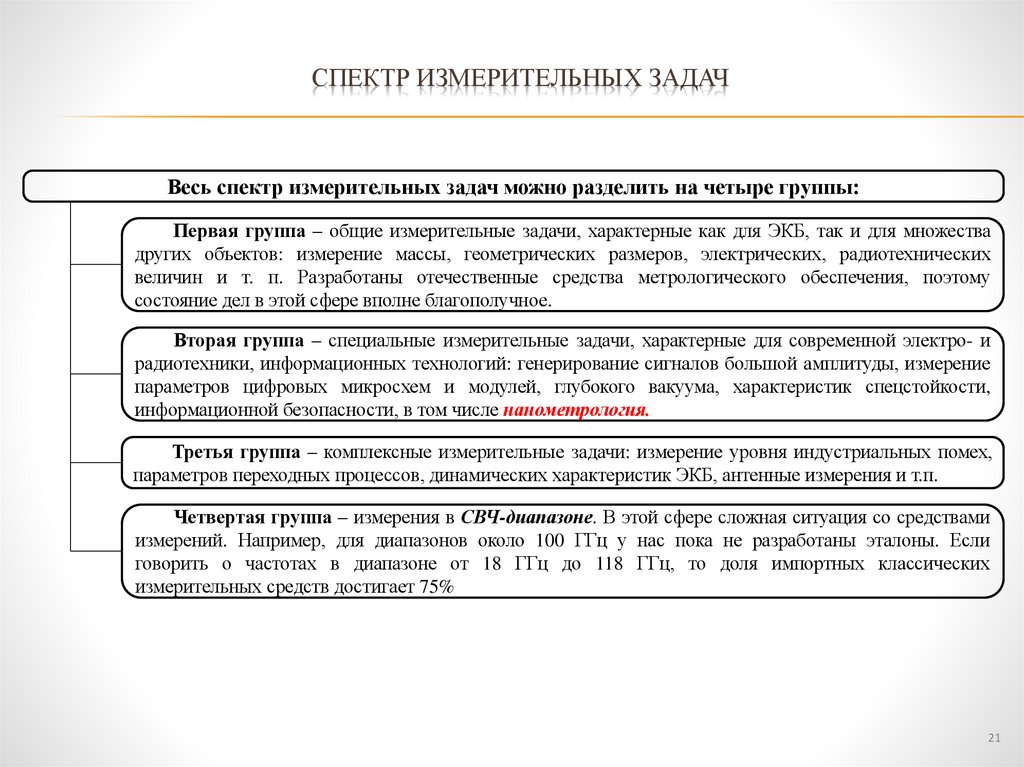

21. Спектр измерительных задач

СПЕКТР ИЗМЕРИТЕЛЬНЫХ ЗАДАЧ
Весь спектр измерительных задач можно разделить на четыре группы:
Первая группа – общие измерительные задачи, характерные как для ЭКБ, так и для множества
других объектов: измерение массы, геометрических размеров, электрических, радиотехнических
величин и т. п. Разработаны отечественные средства метрологического обеспечения, поэтому
состояние дел в этой сфере вполне благополучное.
Вторая группа – специальные измерительные задачи, характерные для современной электро- и
радиотехники, информационных технологий: генерирование сигналов большой амплитуды, измерение
параметров цифровых микросхем и модулей, глубокого вакуума, характеристик спецстойкости,
информационной безопасности, в том числе нанометрология.
Третья группа – комплексные измерительные задачи: измерение уровня индустриальных помех,
параметров переходных процессов, динамических характеристик ЭКБ, антенные измерения и т.п.
Четвертая группа – измерения в СВЧ-диапазоне. В этой сфере сложная ситуация со средствами
измерений. Например, для диапазонов около 100 ГГц у нас пока не разработаны эталоны. Если
говорить о частотах в диапазоне от 18 ГГц до 118 ГГц, то доля импортных классических
измерительных средств достигает 75%
21

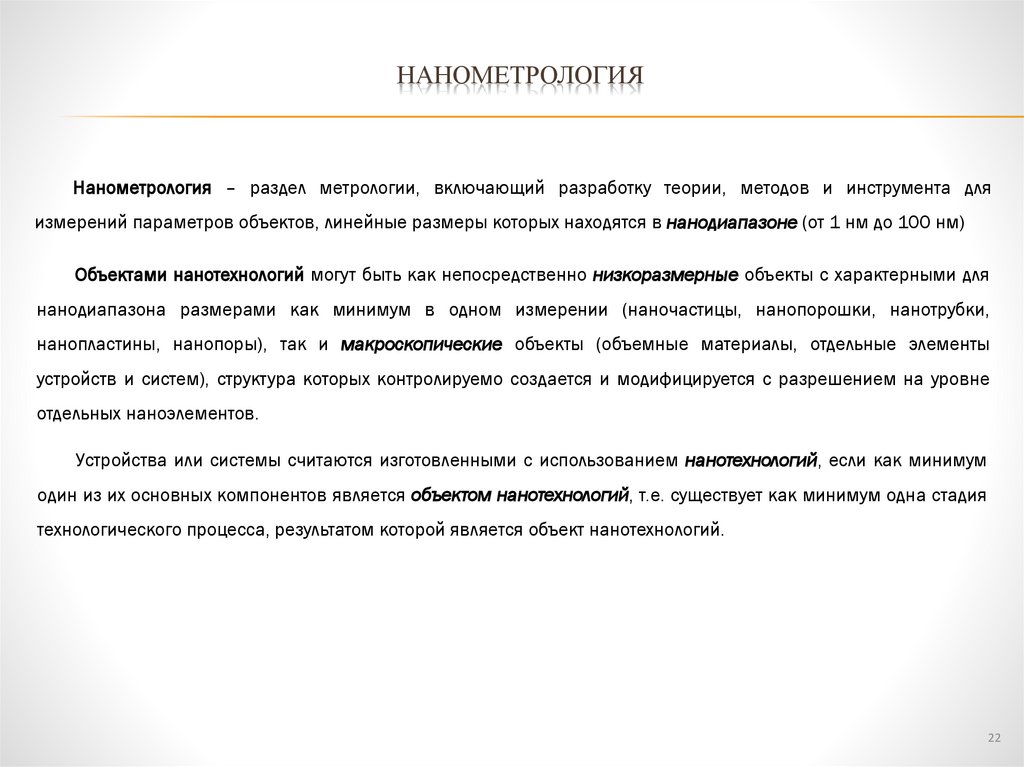

22. Нанометрология

НАНОМЕТРОЛОГИЯ
Нанометрология – раздел метрологии, включающий разработку теории, методов и инструмента для
измерений параметров объектов, линейные размеры которых находятся в нанодиапазоне (от 1 нм до 100 нм)
Объектами нанотехнологий могут быть как непосредственно низкоразмерные объекты с характерными для
нанодиапазона размерами как минимум в одном измерении (наночастицы, нанопорошки, нанотрубки,
нанопластины, нанопоры), так и макроскопические объекты (объемные материалы, отдельные элементы
устройств и систем), структура которых контролируемо создается и модифицируется с разрешением на уровне
отдельных наноэлементов.
Устройства или системы считаются изготовленными с использованием нанотехнологий, если как минимум
один из их основных компонентов является объектом нанотехнологий, т.е. существует как минимум одна стадия
технологического процесса, результатом которой является объект нанотехнологий.
22

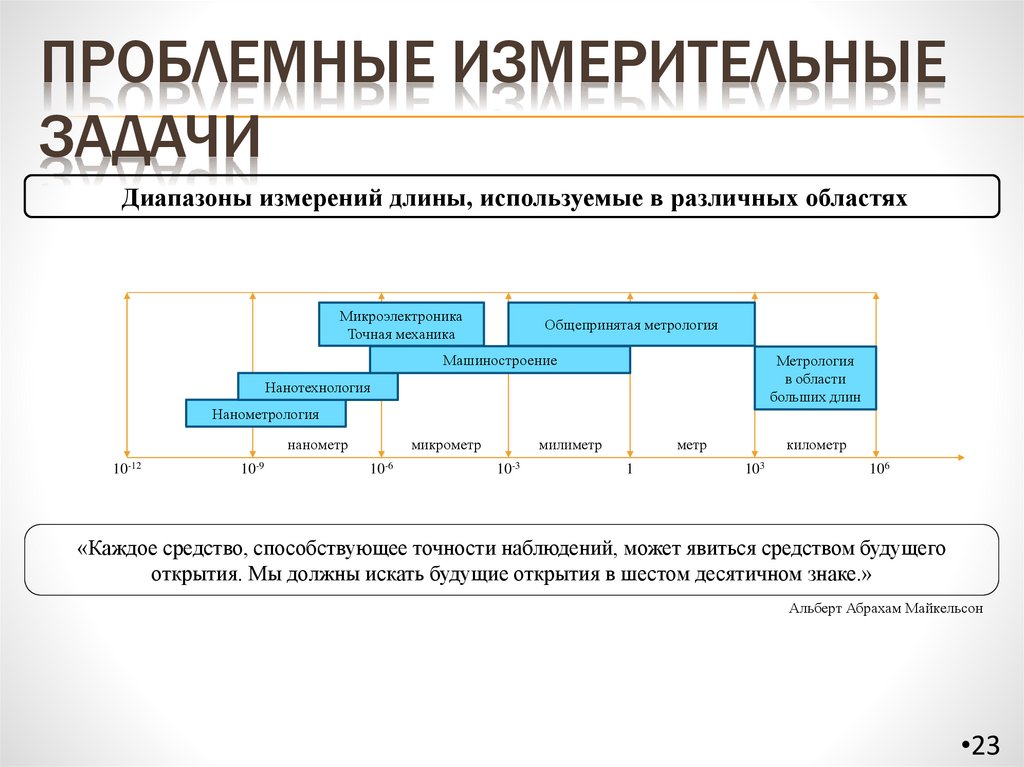

23. Проблемные измерительные задачи

ПРОБЛЕМНЫЕ ИЗМЕРИТЕЛЬНЫЕ
ЗАДАЧИ
Диапазоны измерений длины, используемые в различных областях
Микроэлектроника
Точная механика
Общепринятая метрология
Машиностроение
Метрология
в области
больших длин
Нанотехнология
Нанометрология
нанометр
10-12
10-9
микрометр
10-6
милиметр
10-3
метр
1
километр
103
106
«Каждое средство, способствующее точности наблюдений, может явиться средством будущего
открытия. Мы должны искать будущие открытия в шестом десятичном знаке.»
Альберт Абрахам Майкельсон
•23

24.

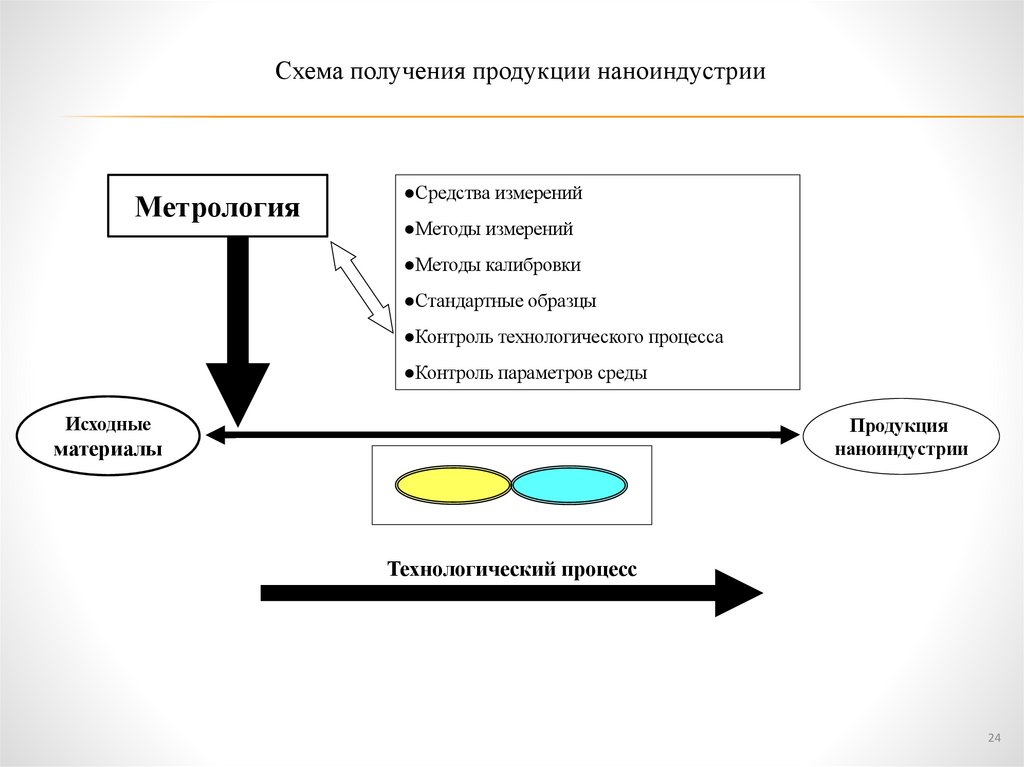

Схема получения продукции наноиндустрии
Метрология
●Средства измерений
●Методы измерений
●Методы калибровки
●Стандартные образцы
●Контроль технологического процесса
●Контроль параметров среды
Исходные
Продукция
наноиндустрии
материалы
Технологический процесс
24

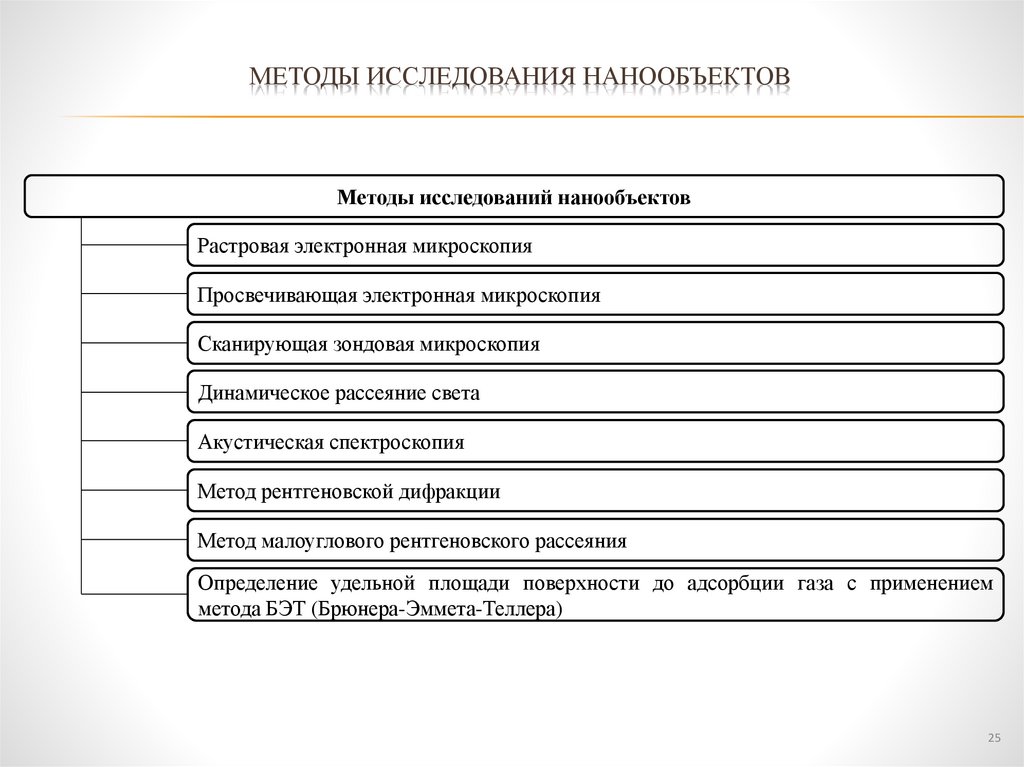

25. Методы исследования нанообъектов

МЕТОДЫ ИССЛЕДОВАНИЯ НАНООБЪЕКТОВ
Методы исследований нанообъектов
Растровая электронная микроскопия
Просвечивающая электронная микроскопия
Сканирующая зондовая микроскопия
Динамическое рассеяние света
Акустическая спектроскопия
Метод рентгеновской дифракции
Метод малоуглового рентгеновского рассеяния
Определение удельной площади поверхности до адсорбции газа с применением
метода БЭТ (Брюнера-Эммета-Теллера)
25

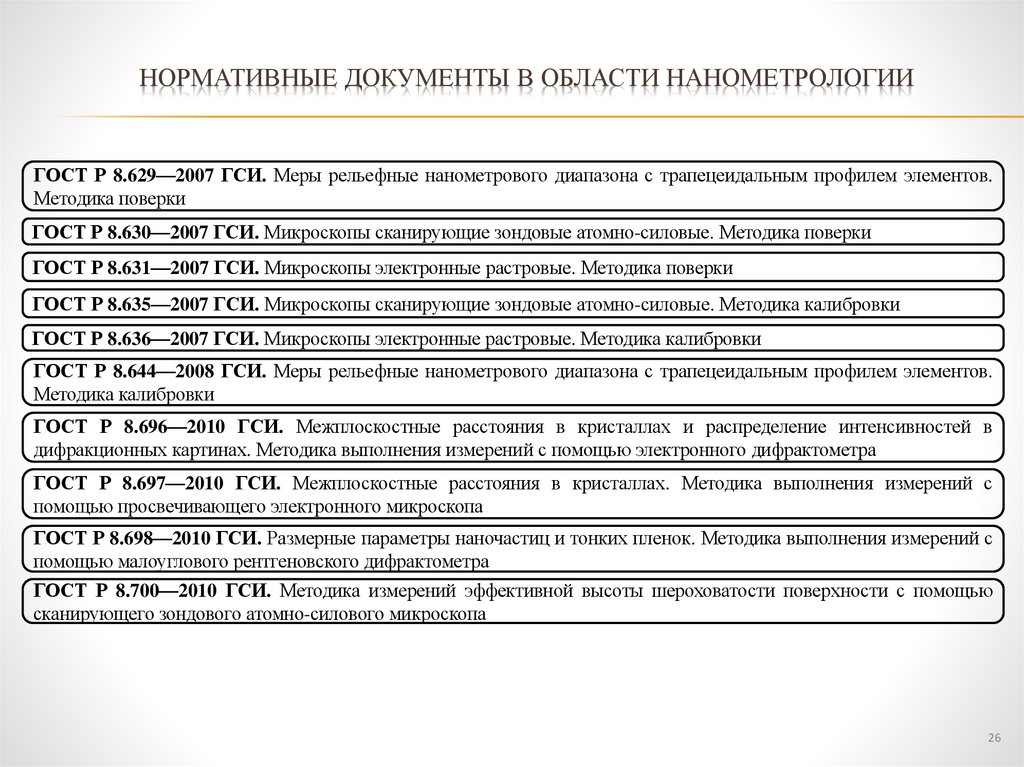

26. Нормативные документы в области нанометрологии

НОРМАТИВНЫЕ ДОКУМЕНТЫ В ОБЛАСТИ НАНОМЕТРОЛОГИИ
ГОСТ Р 8.629—2007 ГСИ. Меры рельефные нанометрового диапазона с трапецеидальным профилем элементов.
Методика поверки
ГОСТ Р 8.630—2007 ГСИ. Микроскопы сканирующие зондовые атомно-силовые. Методика поверки
ГОСТ Р 8.631—2007 ГСИ. Микроскопы электронные растровые. Методика поверки
ГОСТ Р 8.635—2007 ГСИ. Микроскопы сканирующие зондовые атомно-силовые. Методика калибровки
ГОСТ Р 8.636—2007 ГСИ. Микроскопы электронные растровые. Методика калибровки
ГОСТ Р 8.644—2008 ГСИ. Меры рельефные нанометрового диапазона с трапецеидальным профилем элементов.
Методика калибровки
ГОСТ Р 8.696—2010 ГСИ. Межплоскостные расстояния в кристаллах и распределение интенсивностей в
дифракционных картинах. Методика выполнения измерений с помощью электронного дифрактометра
ГОСТ Р 8.697—2010 ГСИ. Межплоскостные расстояния в кристаллах. Методика выполнения измерений с
помощью просвечивающего электронного микроскопа
ГОСТ Р 8.698—2010 ГСИ. Размерные параметры наночастиц и тонких пленок. Методика выполнения измерений с
помощью малоуглового рентгеновского дифрактометра
ГОСТ Р 8.700—2010 ГСИ. Методика измерений эффективной высоты шероховатости поверхности с помощью
сканирующего зондового атомно-силового микроскопа
26

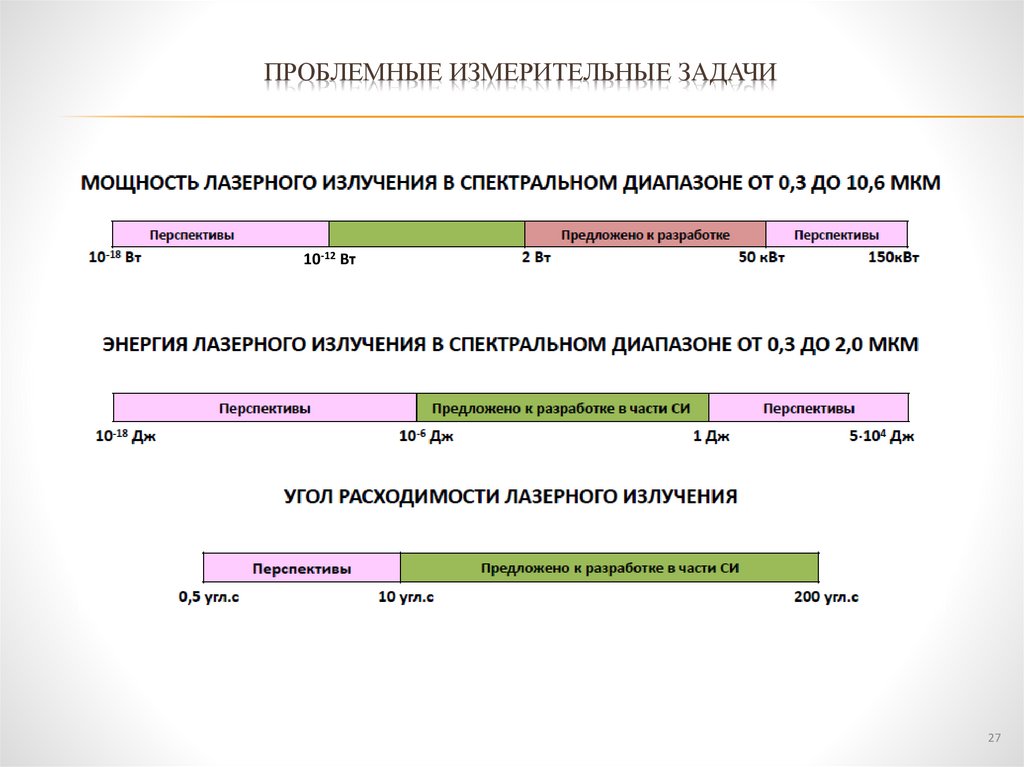

27. Проблемные измерительные задачи

ПРОБЛЕМНЫЕ ИЗМЕРИТЕЛЬНЫЕ ЗАДАЧИ
10-12 Вт
27

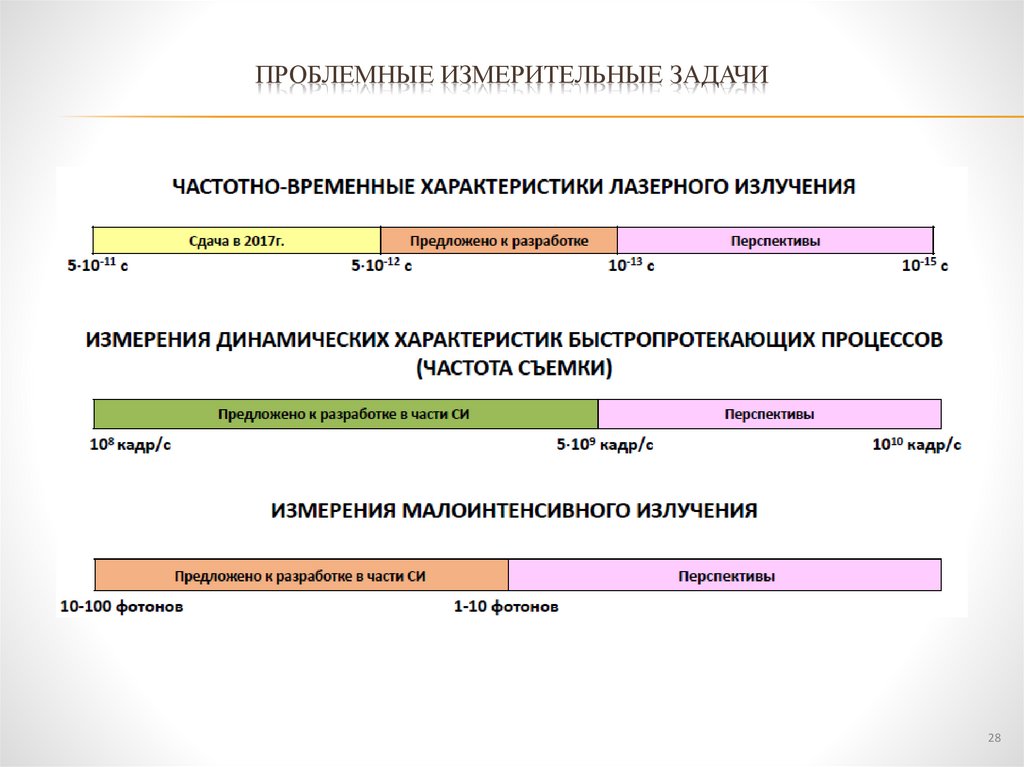

28. Проблемные измерительные задачи

ПРОБЛЕМНЫЕ ИЗМЕРИТЕЛЬНЫЕ ЗАДАЧИ
28

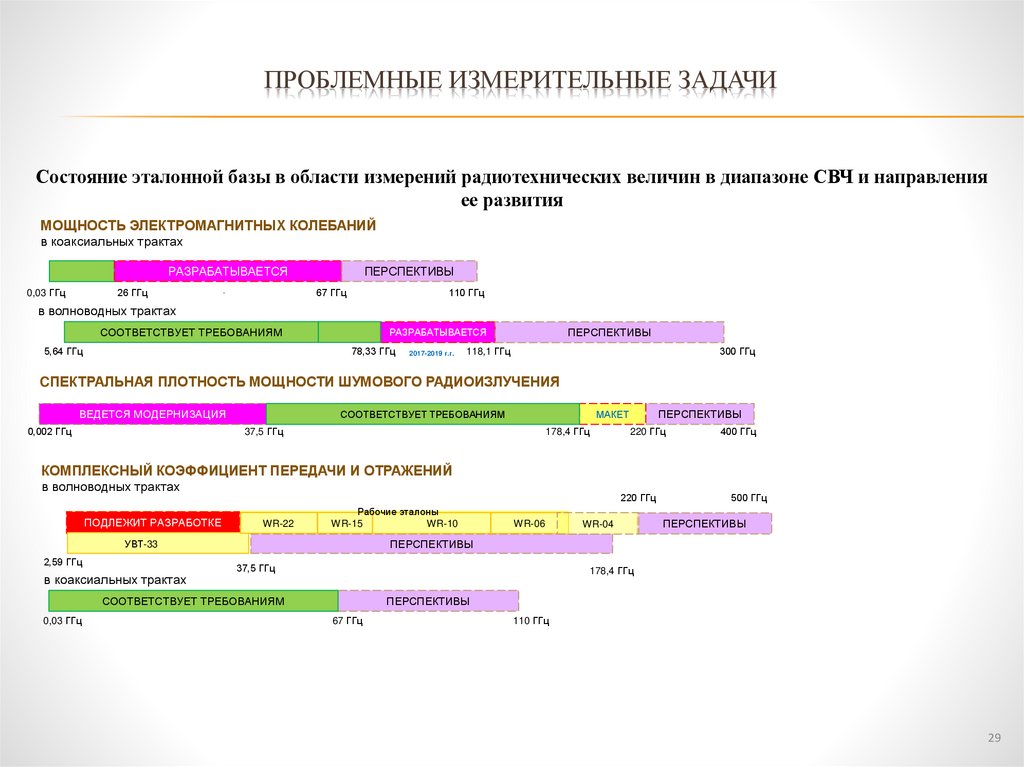

29. Проблемные измерительные задачи

ПРОБЛЕМНЫЕ ИЗМЕРИТЕЛЬНЫЕ ЗАДАЧИ
Состояние эталонной базы в области измерений радиотехнических величин в диапазоне СВЧ и направления
ее развития
МОЩНОСТЬ ЭЛЕКТРОМАГНИТНЫХ КОЛЕБАНИЙ
в коаксиальных трактах
РАЗРАБАТЫВАЕТСЯ
0,03 ГГц
26 ГГц
ПЕРСПЕКТИВЫ
67 ГГц
.
110 ГГц
в волноводных трактах
СООТВЕТСТВУЕТ ТРЕБОВАНИЯМ
5,64 ГГц
ПЕРСПЕКТИВЫ
РАЗРАБАТЫВАЕТСЯ
78,33 ГГц
2017-2019 г.г.
118,1 ГГц
300 ГГц
CПЕКТРАЛЬНАЯ ПЛОТНОСТЬ МОЩНОСТИ ШУМОВОГО РАДИОИЗЛУЧЕНИЯ
ВЕДЕТСЯ МОДЕРНИЗАЦИЯ
0,002 ГГц
СООТВЕТСТВУЕТ ТРЕБОВАНИЯМ
ПЕРСПЕКТИВЫ
МАКЕТ
37,5 ГГц
178,4 ГГц
220 ГГц
400 ГГц
КОМПЛЕКСНЫЙ КОЭФФИЦИЕНТ ПЕРЕДАЧИ И ОТРАЖЕНИЙ
в волноводных трактах
ПОДЛЕЖИТ РАЗРАБОТКЕ
220 ГГц
WR-22
Рабочие эталоны
WR-15
WR-10
в коаксиальных трактах
37,5 ГГц
ПЕРСПЕКТИВЫ
178,4 ГГц
СООТВЕТСТВУЕТ ТРЕБОВАНИЯМ
0,03 ГГц
WR-04
ПЕРСПЕКТИВЫ
УВТ-33
2,59 ГГц
WR-06
500 ГГц
ПЕРСПЕКТИВЫ
67 ГГц
110 ГГц
29

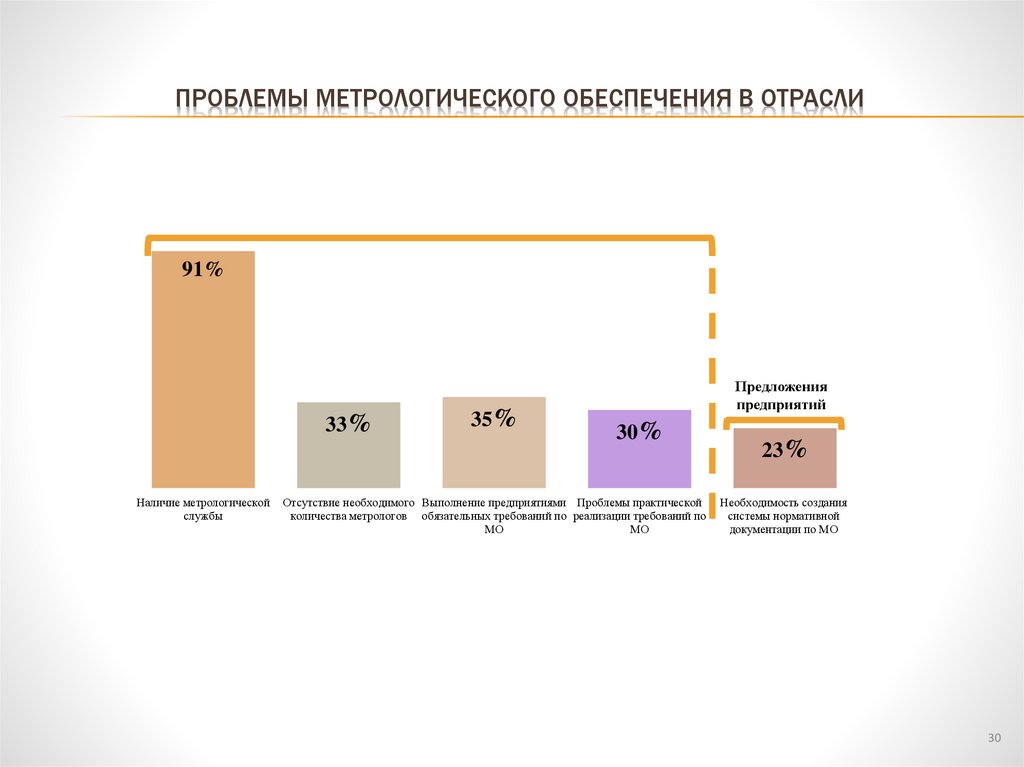

30. Проблемы метрологического обеспечения в отрасли

ПРОБЛЕМЫ МЕТРОЛОГИЧЕСКОГО ОБЕСПЕЧЕНИЯ В ОТРАСЛИ
91%
33%
Наличие метрологической
службы
35%
Предложения
предприятий
30%
Отсутствие необходимого Выполнение предприятиями Проблемы практической
количества метрологов обязательных требований по реализации требований по
МО
МО
23%
Необходимость создания
системы нормативной
документации по МО
30

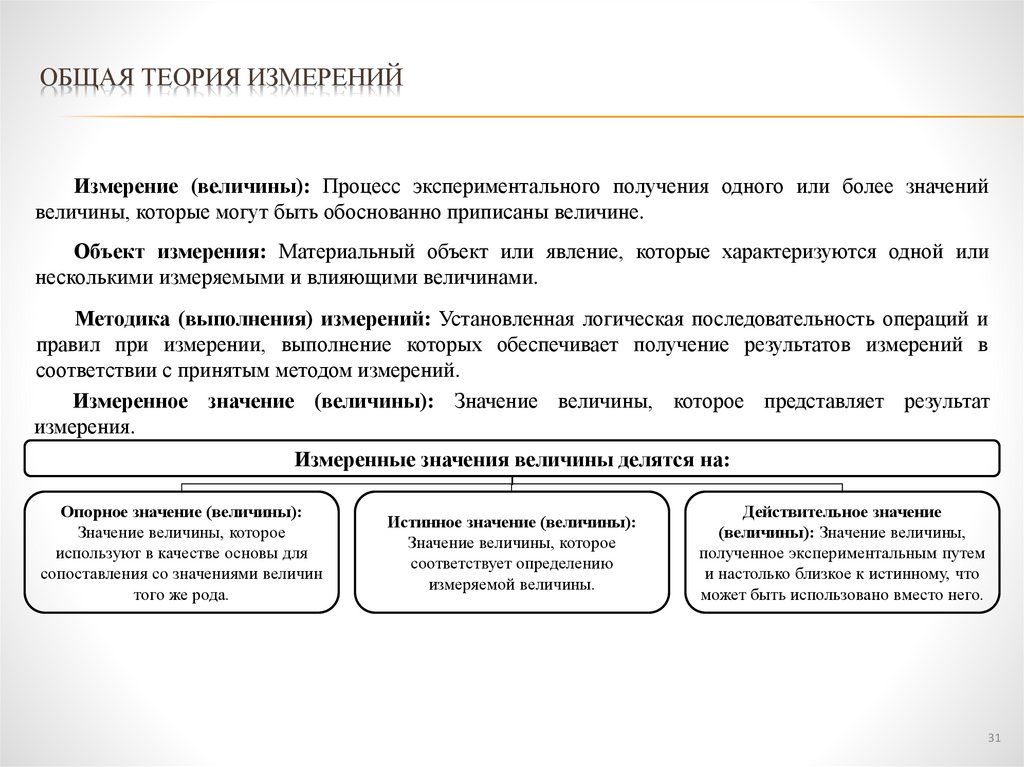

31. Общая теория измерений

ОБЩАЯ ТЕОРИЯ ИЗМЕРЕНИЙ
Измерение (величины): Процесс экспериментального получения одного или более значений
величины, которые могут быть обоснованно приписаны величине.
Объект измерения: Материальный объект или явление, которые характеризуются одной или
несколькими измеряемыми и влияющими величинами.
Методика (выполнения) измерений: Установленная логическая последовательность операций и
правил при измерении, выполнение которых обеспечивает получение результатов измерений в
соответствии с принятым методом измерений.
Измеренное значение (величины): Значение величины, которое представляет результат
измерения.
Измеренные значения величины делятся на:
Опорное значение (величины):
Значение величины, которое
используют в качестве основы для
сопоставления со значениями величин
того же рода.
Истинное значение (величины):
Значение величины, которое
соответствует определению
измеряемой величины.
Действительное значение
(величины): Значение величины,
полученное экспериментальным путем
и настолько близкое к истинному, что
может быть использовано вместо него.
31

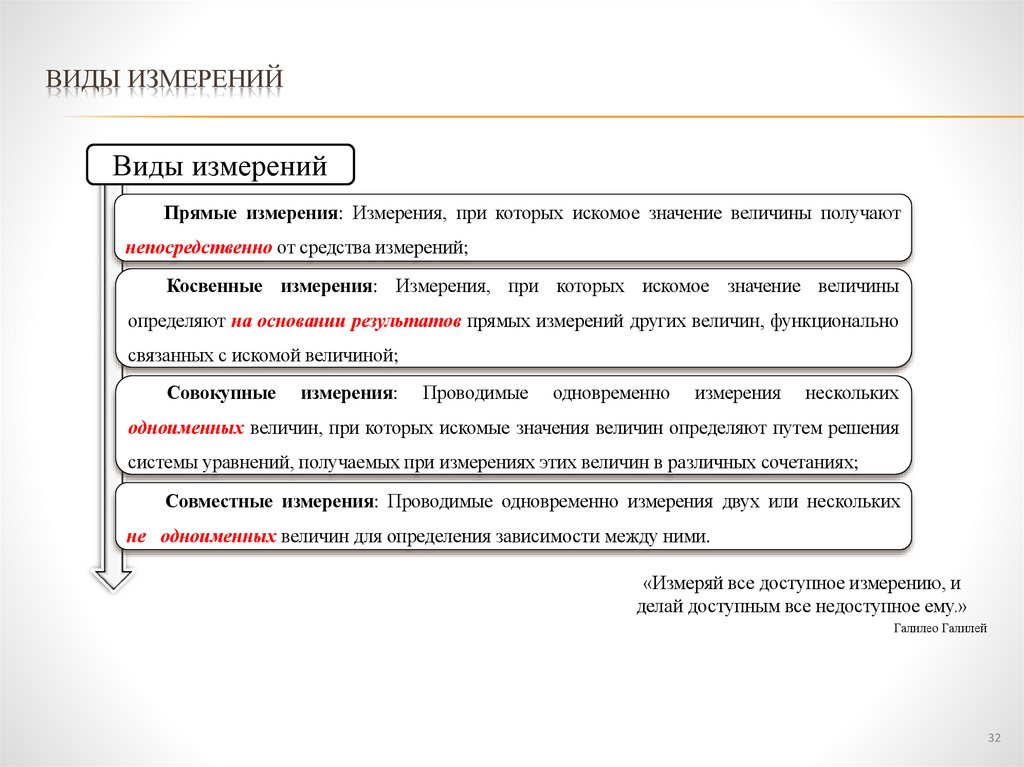

32. Виды измерений

ВИДЫ ИЗМЕРЕНИЙ
Виды измерений
Прямые измерения: Измерения, при которых искомое значение величины получают
непосредственно от средства измерений;
Косвенные измерения: Измерения, при которых искомое значение величины
определяют на основании результатов прямых измерений других величин, функционально
связанных с искомой величиной;
Совокупные
измерения:
Проводимые
одновременно
измерения
нескольких
одноименных величин, при которых искомые значения величин определяют путем решения
системы уравнений, получаемых при измерениях этих величин в различных сочетаниях;
Совместные измерения: Проводимые одновременно измерения двух или нескольких
не одноименных величин для определения зависимости между ними.
«Измеряй все доступное измерению, и
делай доступным все недоступное ему.»
Галилео Галилей
32

33.

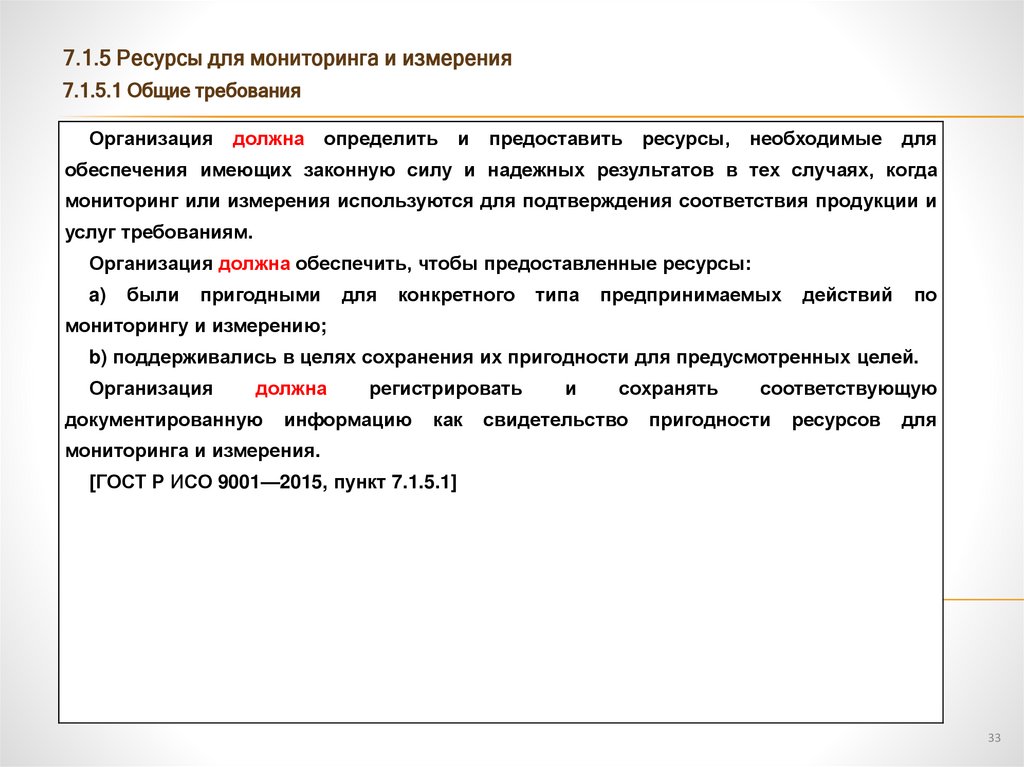

7.1.5 Ресурсы для мониторинга и измерения
7.1.5.1 Общие требования
Организация
должна
определить
и
предоставить
ресурсы,
необходимые
для
обеспечения имеющих законную силу и надежных результатов в тех случаях, когда
мониторинг или измерения используются для подтверждения соответствия продукции и
услуг требованиям.
Организация должна обеспечить, чтобы предоставленные ресурсы:
a)
были
пригодными
для
конкретного
типа
предпринимаемых
действий
по
мониторингу и измерению;
b) поддерживались в целях сохранения их пригодности для предусмотренных целей.
Организация
должна
документированную
регистрировать
информацию
как
и
сохранять
свидетельство
соответствующую
пригодности
ресурсов
для
мониторинга и измерения.
[ГОСТ Р ИСО 9001—2015, пункт 7.1.5.1]
33

34.

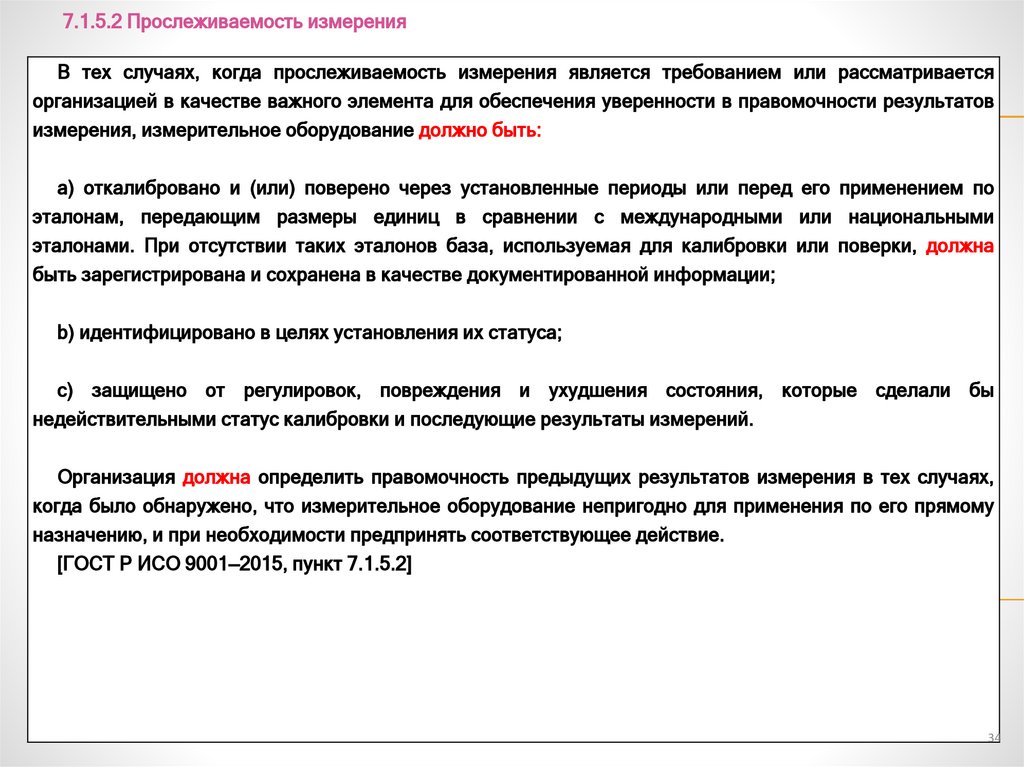

7.1.5.2 Прослеживаемость измерения
В тех случаях, когда прослеживаемость измерения является требованием или рассматривается
организацией в качестве важного элемента для обеспечения уверенности в правомочности результатов
измерения, измерительное оборудование должно быть:
a) откалибровано и (или) поверено через установленные периоды или перед его применением по
эталонам, передающим размеры единиц в сравнении с международными или национальными
эталонами. При отсутствии таких эталонов база, используемая для калибровки или поверки, должна
быть зарегистрирована и сохранена в качестве документированной информации;
b) идентифицировано в целях установления их статуса;
c) защищено от регулировок, повреждения и ухудшения состояния, которые сделали бы
недействительными статус калибровки и последующие результаты измерений.
Организация должна определить правомочность предыдущих результатов измерения в тех случаях,
когда было обнаружено, что измерительное оборудование непригодно для применения по его прямому
назначению, и при необходимости предпринять соответствующее действие.
[ГОСТ Р ИСО 9001—2015, пункт 7.1.5.2]
34

35.

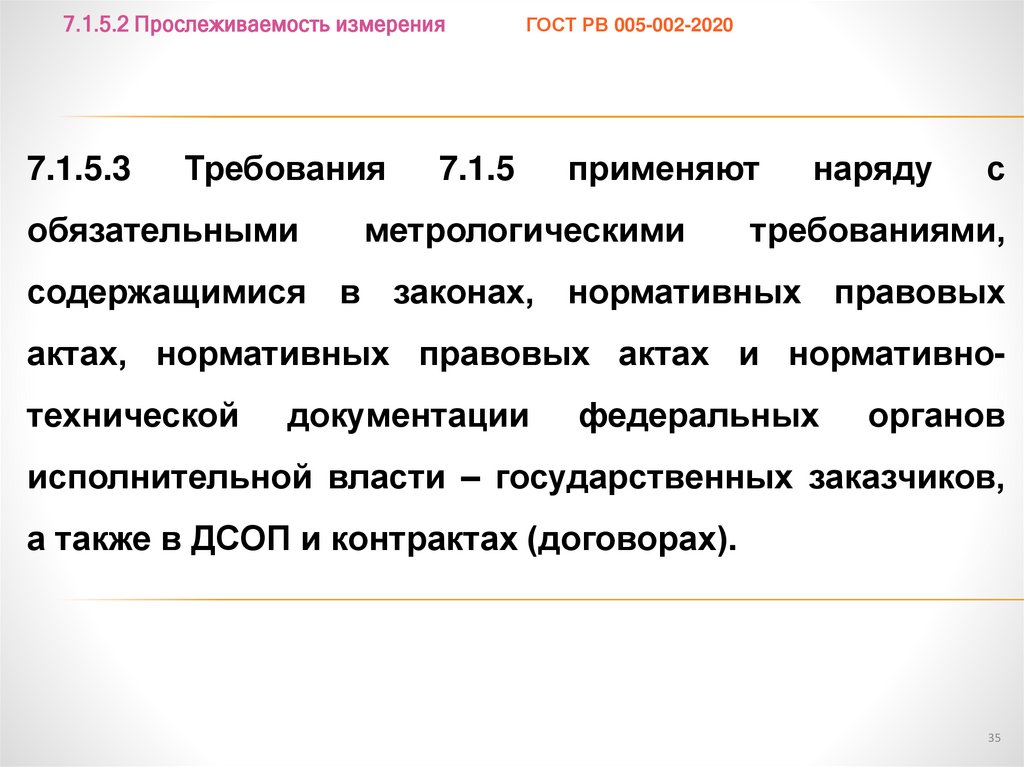

7.1.5.2 Прослеживаемость измерения
7.1.5.3
Требования
обязательными
ГОСТ РВ 005-002-2020
7.1.5
применяют
метрологическими
наряду
с
требованиями,
содержащимися в законах, нормативных правовых
актах, нормативных правовых актах и нормативнотехнической
документации
федеральных
органов
исполнительной власти – государственных заказчиков,
а также в ДСОП и контрактах (договорах).
35

36.

www.elsert.ru

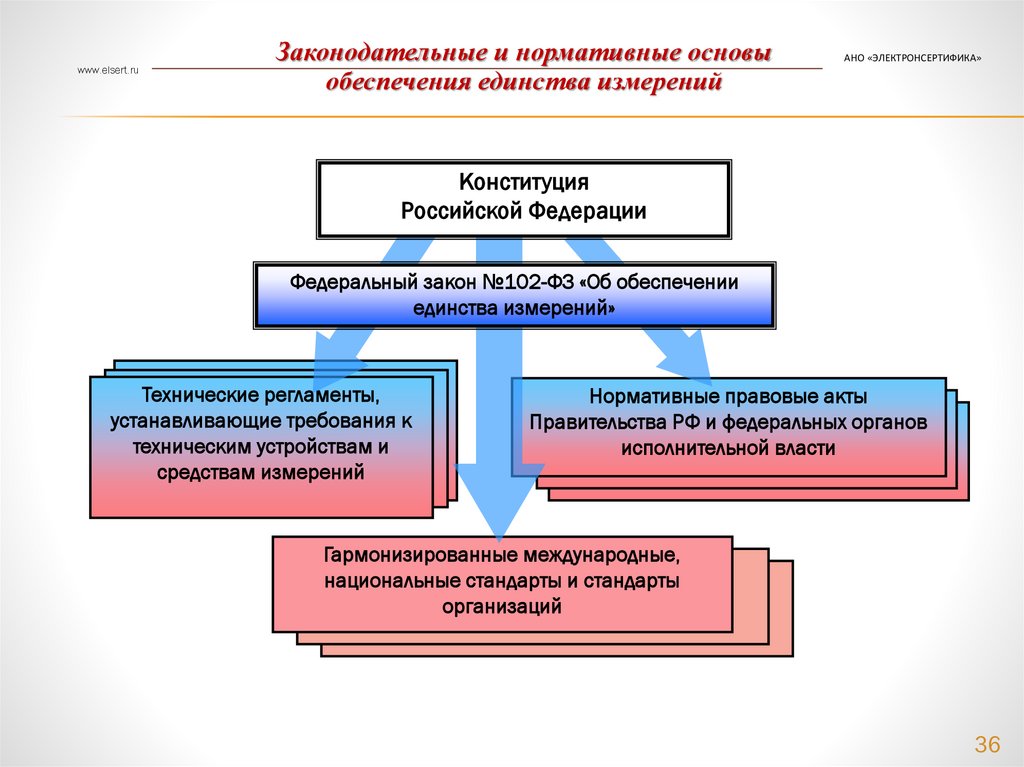

Законодательные и нормативные основы
обеспечения единства измерений
АНО «ЭЛЕКТРОНСЕРТИФИКА»
Конституция
Российской Федерации
Федеральный закон №102-ФЗ «Об обеспечении
единства измерений»
Технические регламенты,
устанавливающие требования к
техническим устройствам и
средствам измерений
Нормативные правовые акты
Правительства РФ и федеральных органов
исполнительной власти
Гармонизированные международные,
национальные стандарты и стандарты
организаций
36

37.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

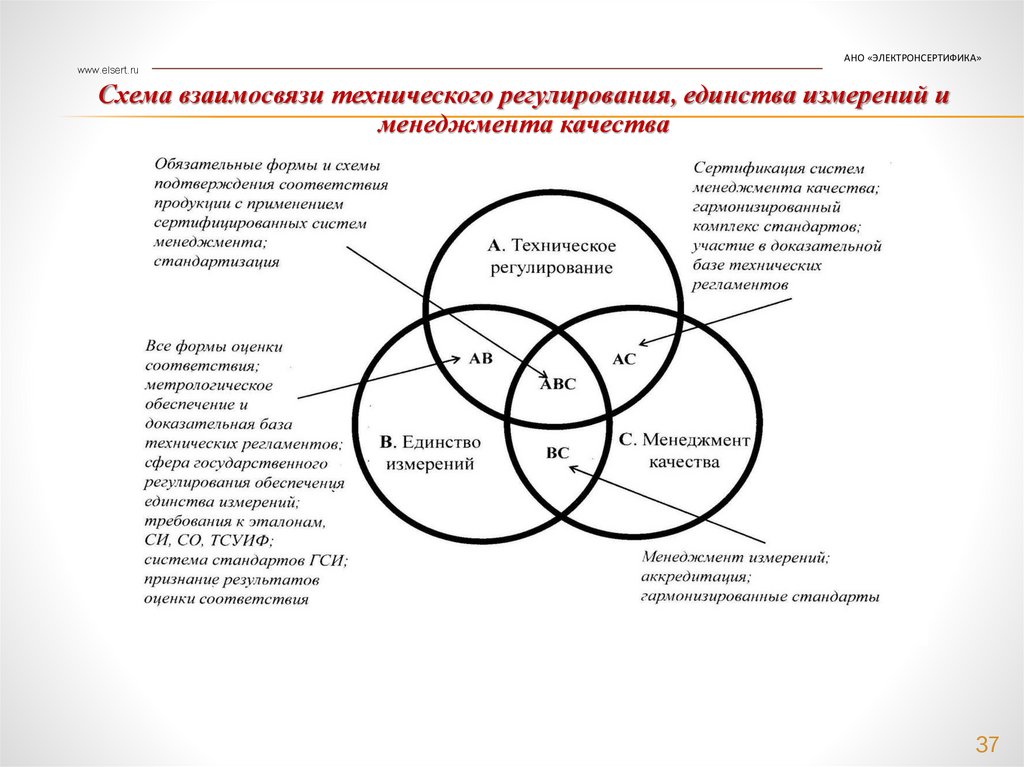

Схема взаимосвязи технического регулирования, единства измерений и
менеджмента качества
37

38.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

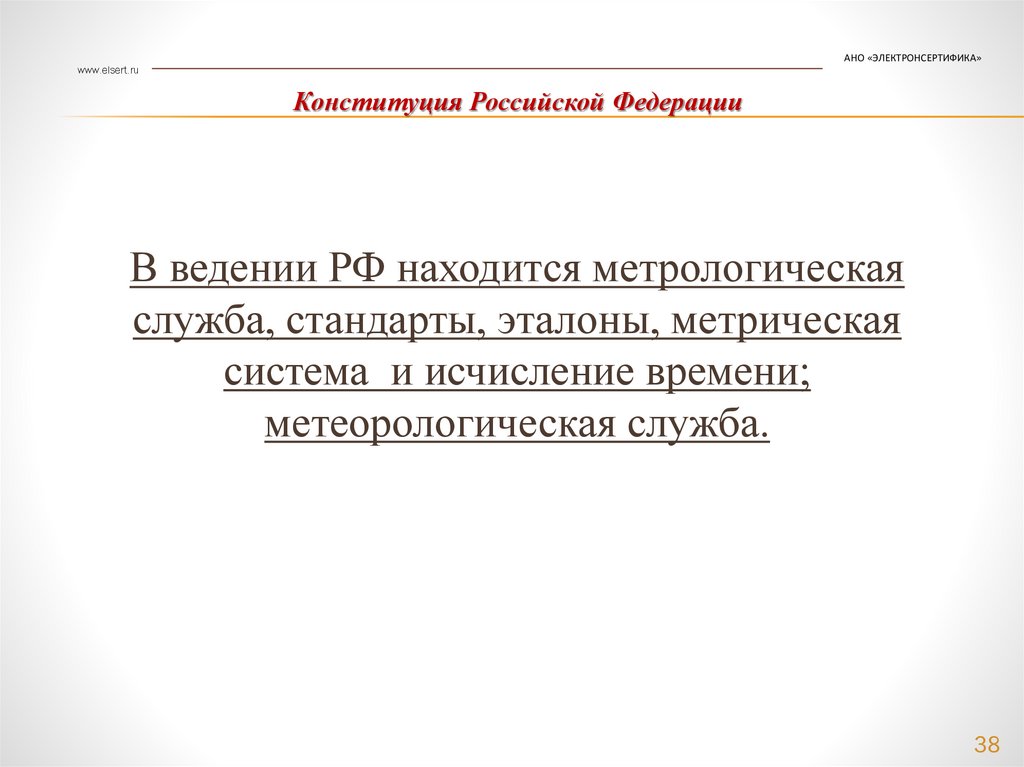

Конституция Российской Федерации
В ведении РФ находится метрологическая
служба, стандарты, эталоны, метрическая
система и исчисление времени;
метеорологическая служба.
38

39.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

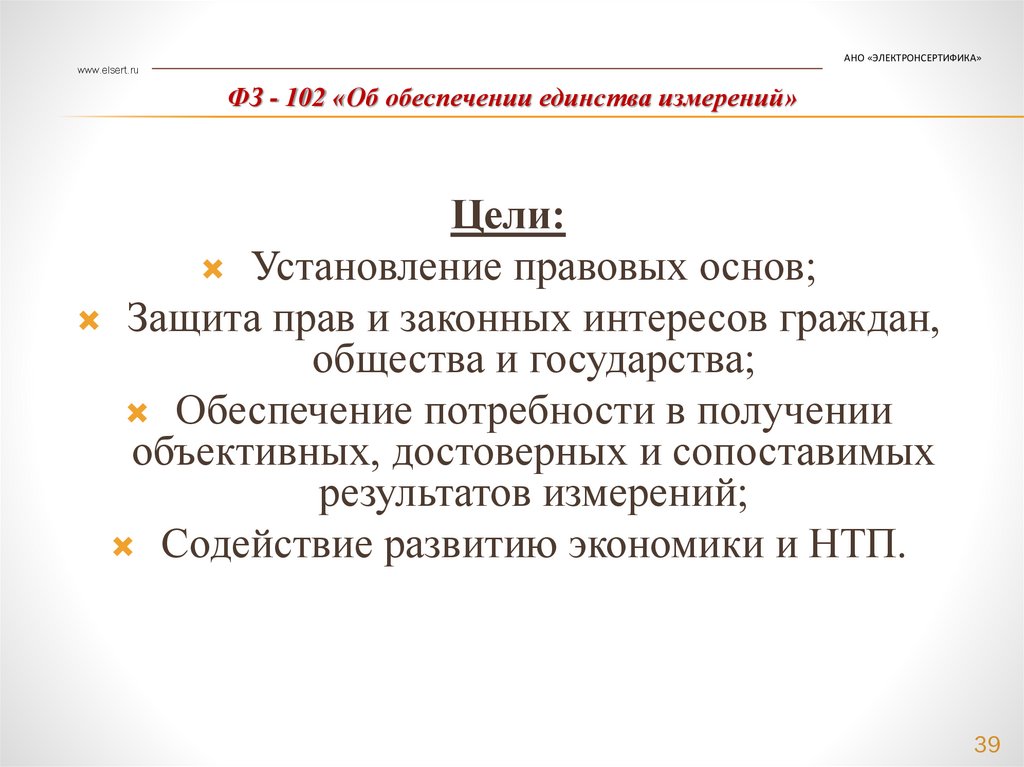

ФЗ - 102 «Об обеспечении единства измерений»
Цели:
Установление правовых основ;
Защита прав и законных интересов граждан,
общества и государства;
Обеспечение потребности в получении
объективных, достоверных и сопоставимых
результатов измерений;
Содействие развитию экономики и НТП.
39

40.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru
ФЗ - 102 «Об обеспечении единства измерений»

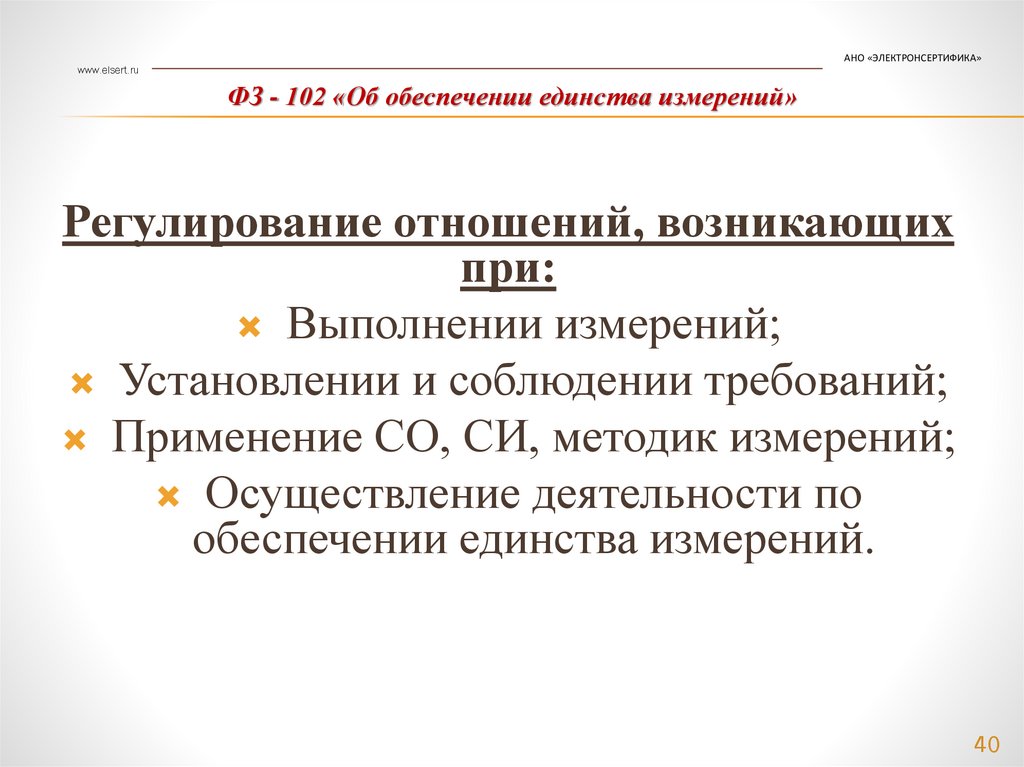

Регулирование отношений, возникающих
при:
Выполнении измерений;
Установлении и соблюдении требований;
Применение СО, СИ, методик измерений;
Осуществление деятельности по
обеспечении единства измерений.
40

41.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

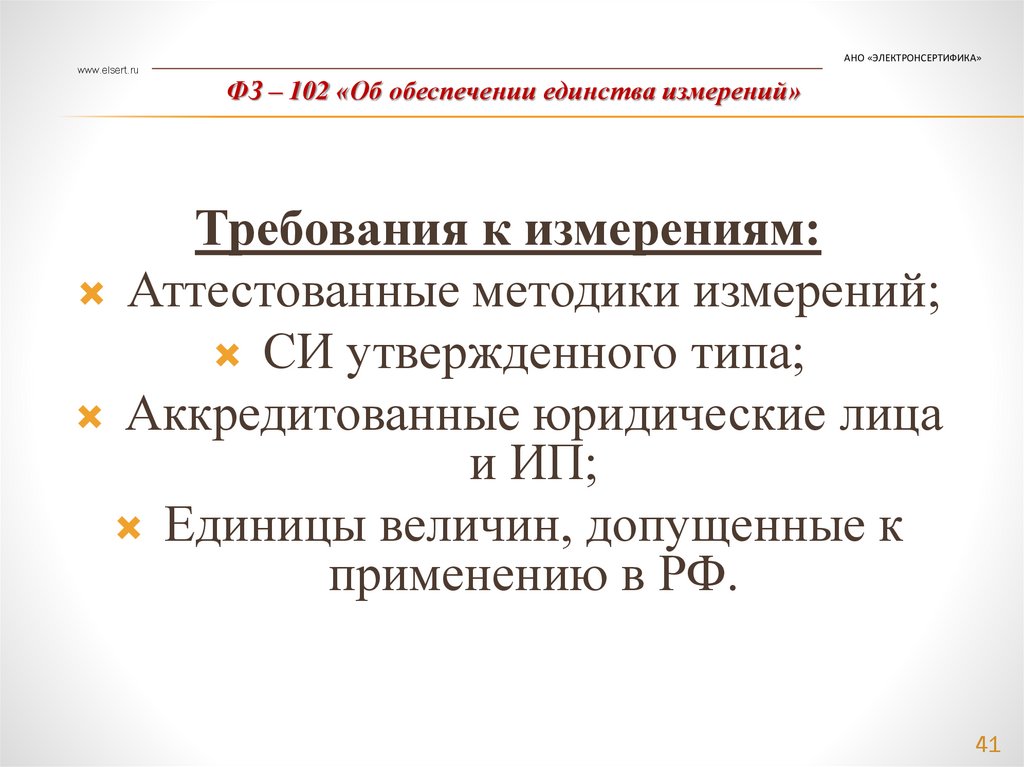

ФЗ – 102 «Об обеспечении единства измерений»
Требования к измерениям:
Аттестованные методики измерений;
СИ утвержденного типа;
Аккредитованные юридические лица
и ИП;
Единицы величин, допущенные к
применению в РФ.
41

42.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru
ФЗ - 102 «Об обеспечении единства измерений»

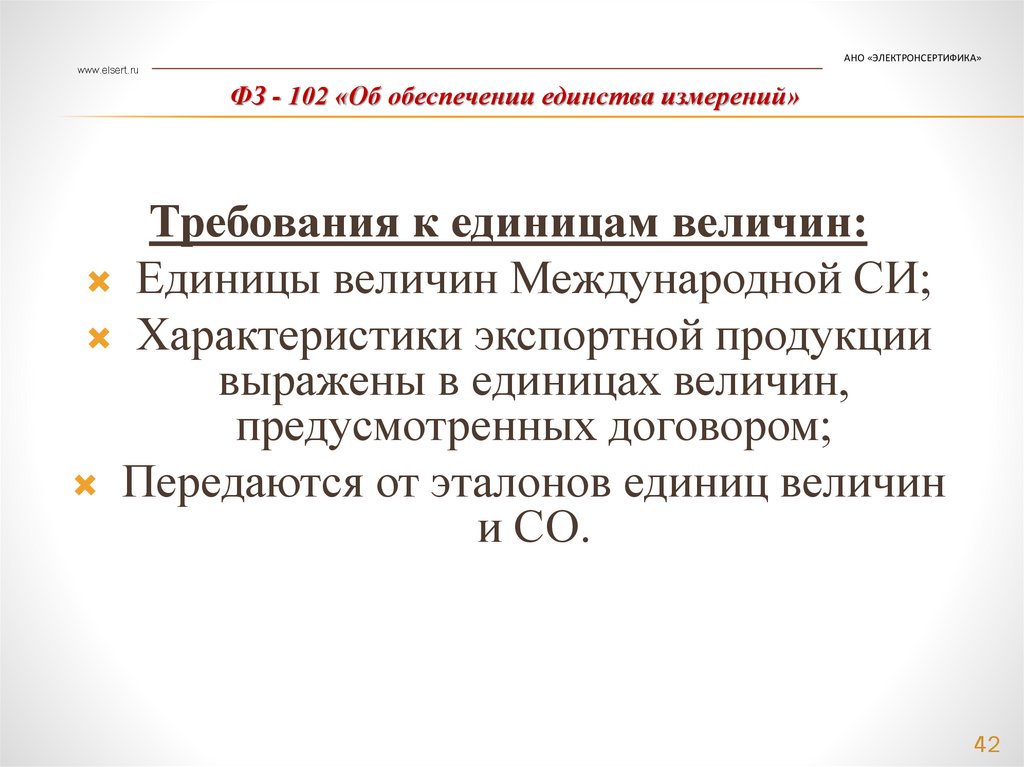

Требования к единицам величин:
Единицы величин Международной СИ;
Характеристики экспортной продукции
выражены в единицах величин,
предусмотренных договором;
Передаются от эталонов единиц величин
и СО.
42

43.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru
ФЗ – 102 «Об обеспечении единства измерений»

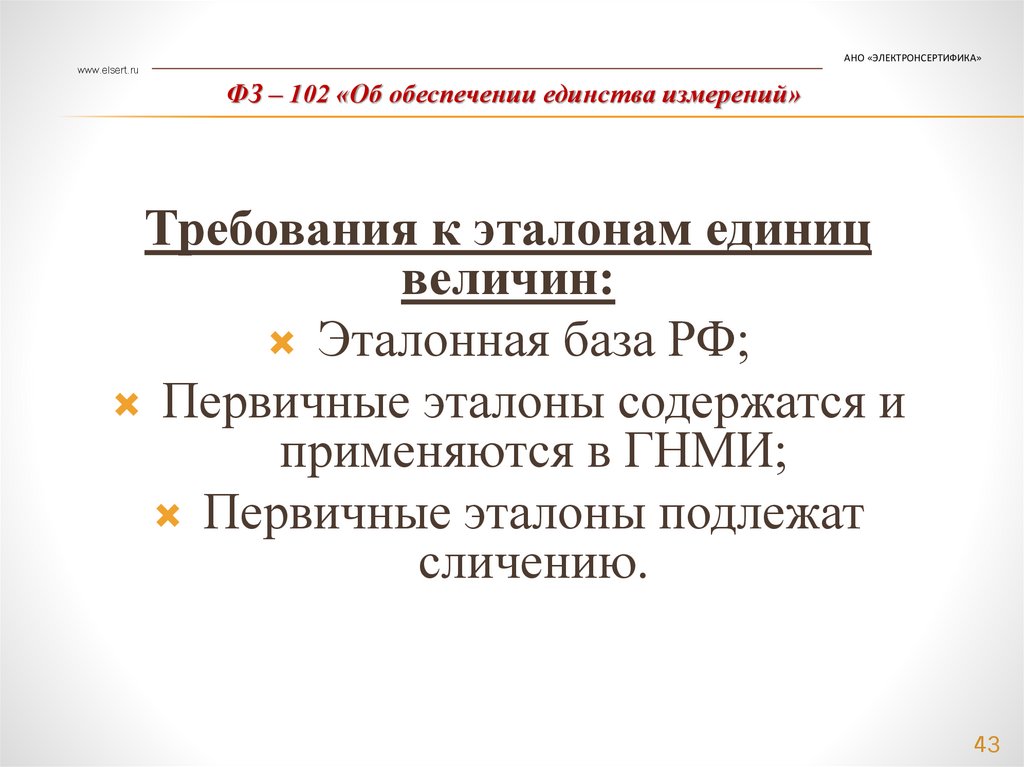

Требования к эталонам единиц
величин:
Эталонная база РФ;
Первичные эталоны содержатся и
применяются в ГНМИ;
Первичные эталоны подлежат
сличению.
43

44.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru
ФЗ - 102 «Об обеспечении единства измерений»

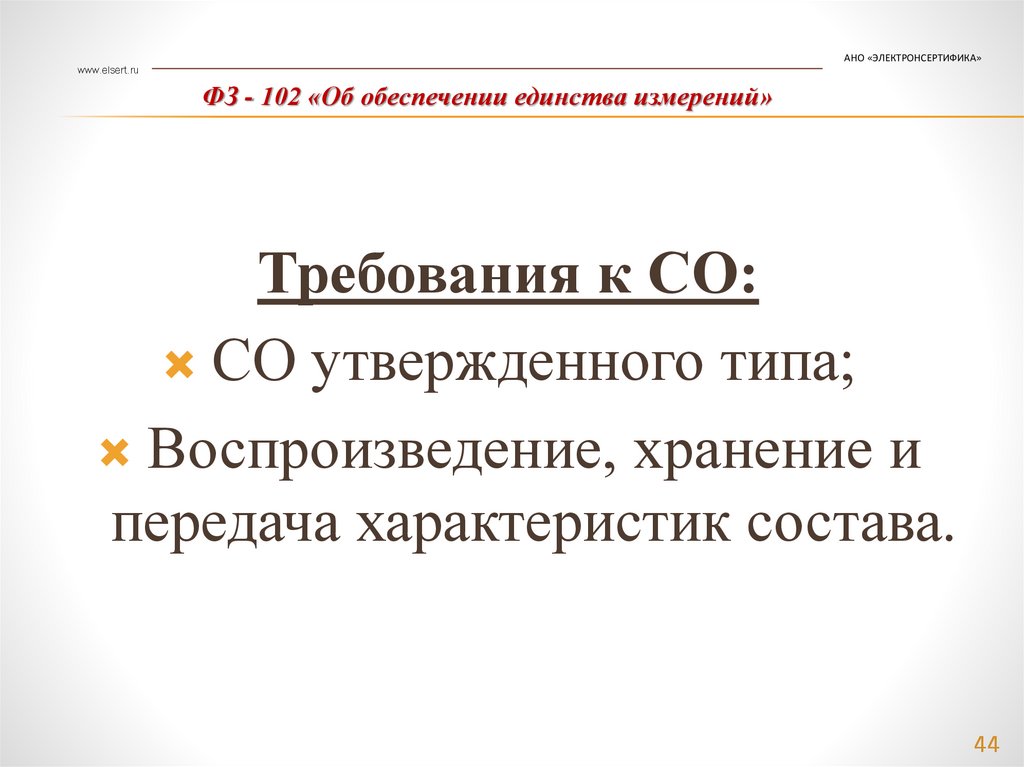

Требования к СО:
СО утвержденного типа;
Воспроизведение, хранение и
передача характеристик состава.
44

45.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

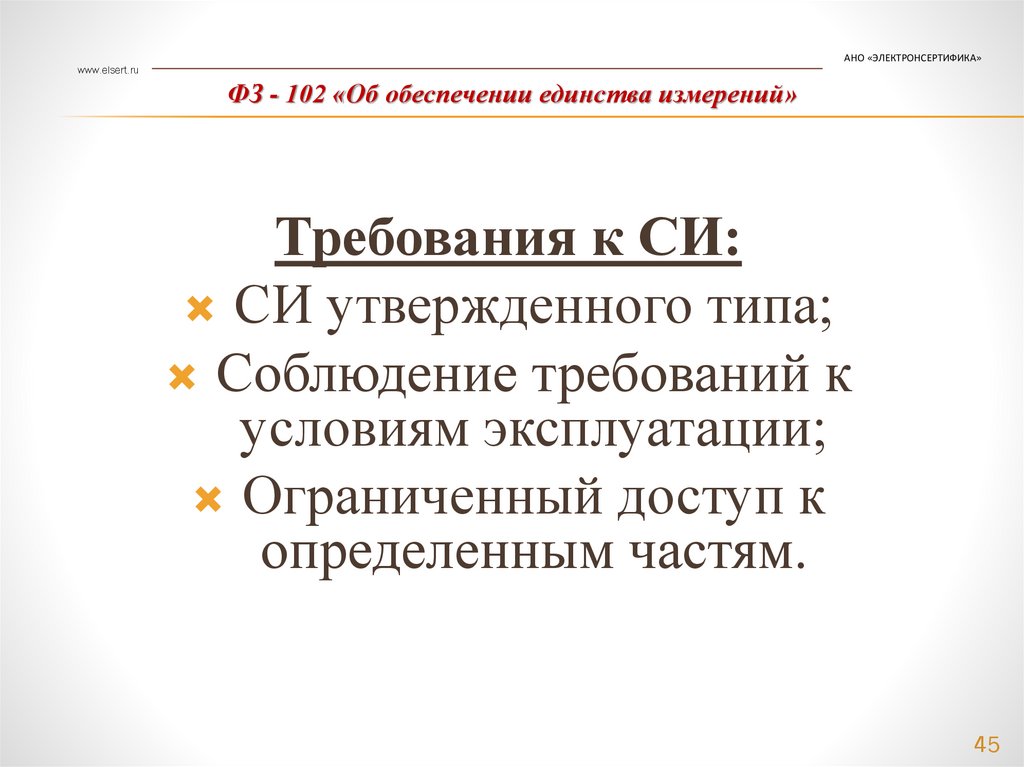

ФЗ - 102 «Об обеспечении единства измерений»
Требования к СИ:
СИ утвержденного типа;
Соблюдение требований к
условиям эксплуатации;
Ограниченный доступ к
определенным частям.
45

46.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru
ФЗ - 102 «Об обеспечении единства измерений»

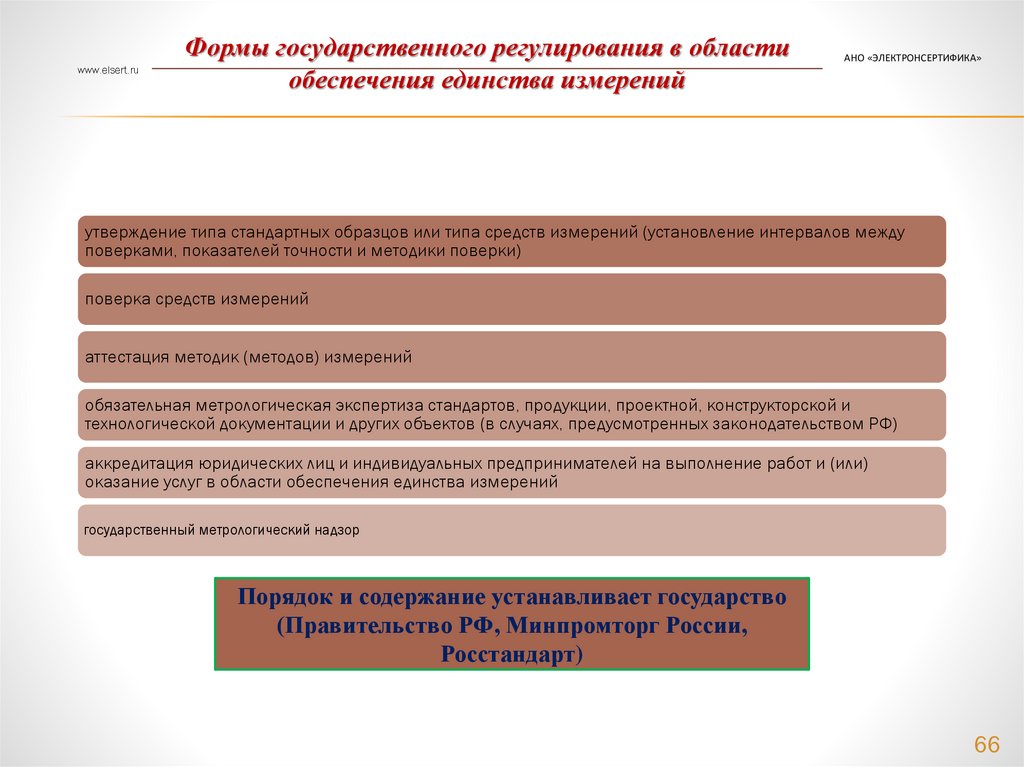

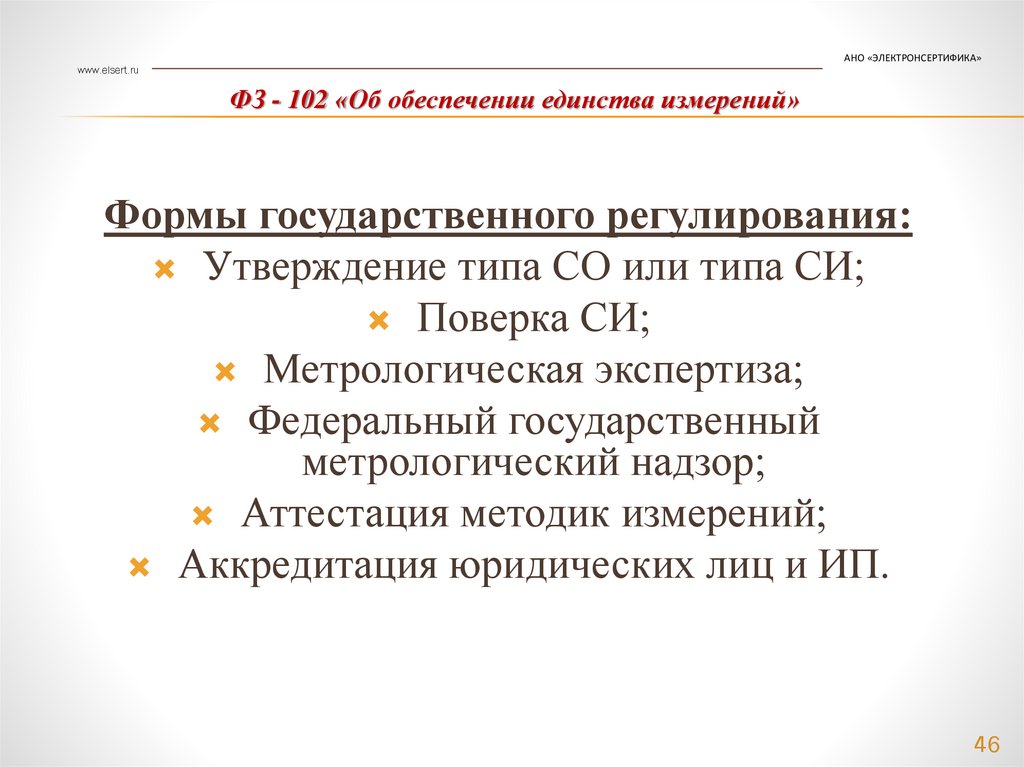

Формы государственного регулирования:
Утверждение типа СО или типа СИ;
Поверка СИ;
Метрологическая экспертиза;
Федеральный государственный
метрологический надзор;
Аттестация методик измерений;
Аккредитация юридических лиц и ИП.
46

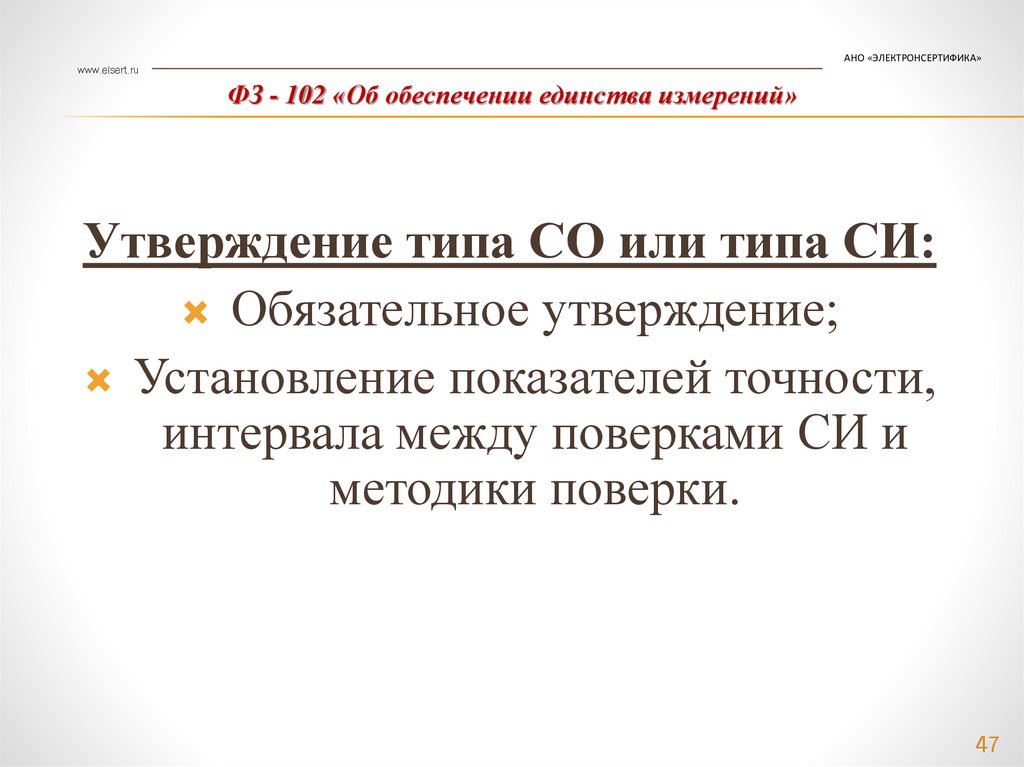

47.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru
ФЗ - 102 «Об обеспечении единства измерений»
Утверждение типа СО или типа СИ:
Обязательное утверждение;
Установление показателей точности,
интервала между поверками СИ и
методики поверки.
47

48.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

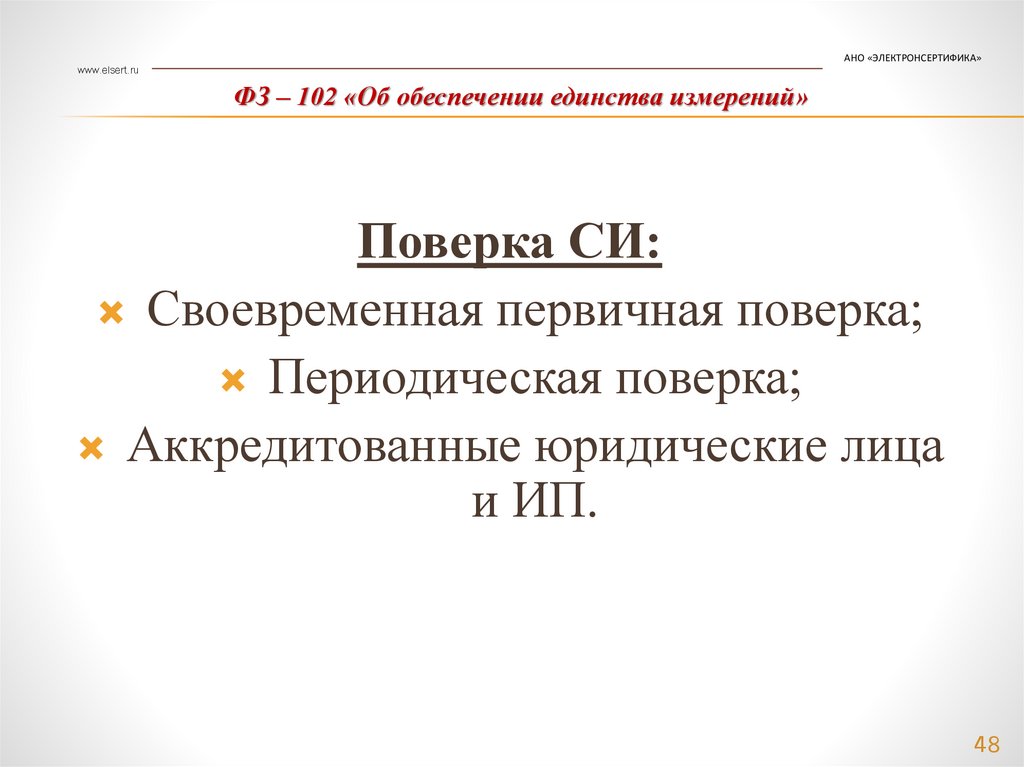

ФЗ – 102 «Об обеспечении единства измерений»
Поверка СИ:
Своевременная первичная поверка;
Периодическая поверка;
Аккредитованные юридические лица
и ИП.
48

49.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru
ФЗ - 102 «Об обеспечении единства измерений»

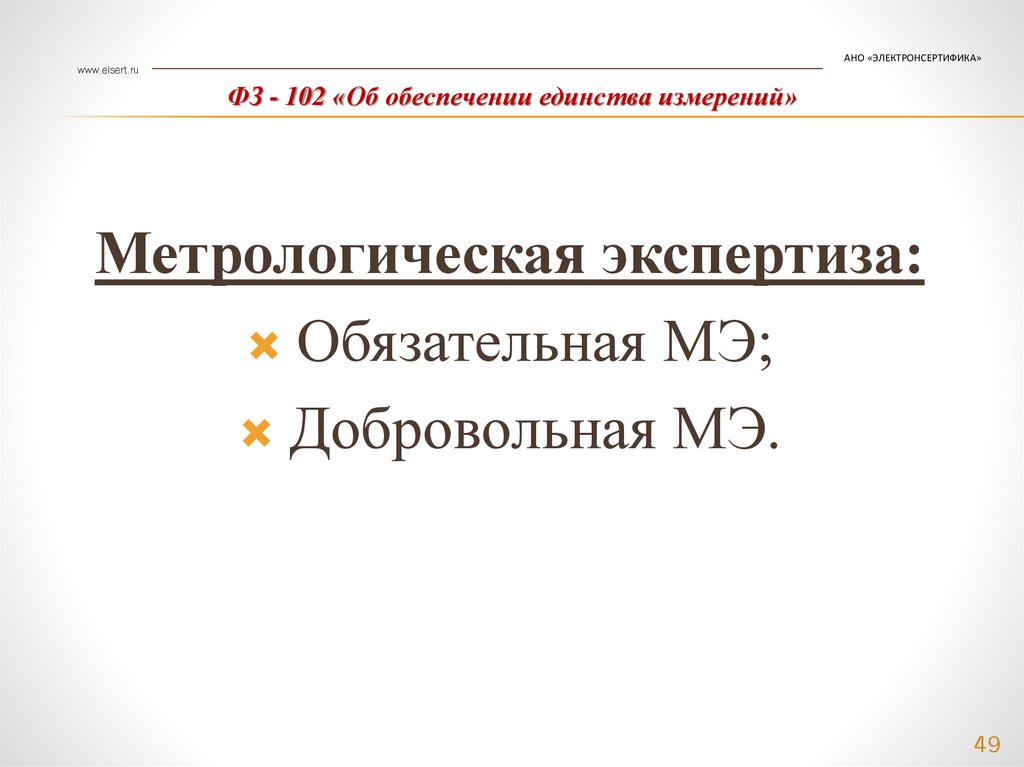

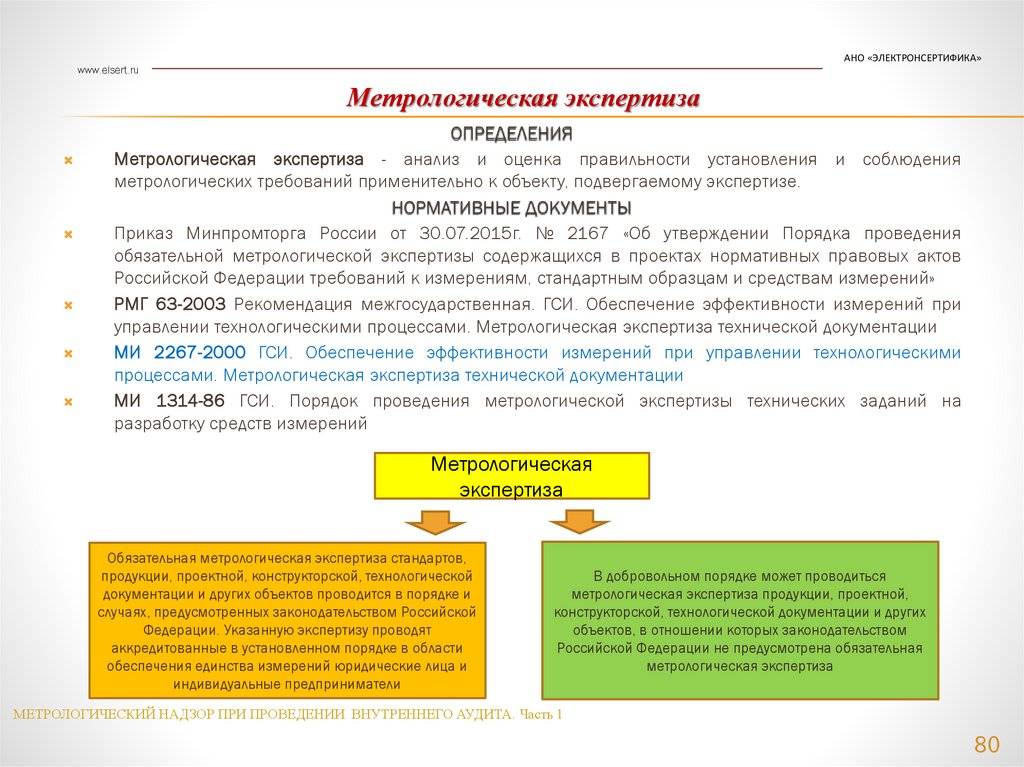

Метрологическая экспертиза:
Обязательная МЭ;
Добровольная МЭ.
49

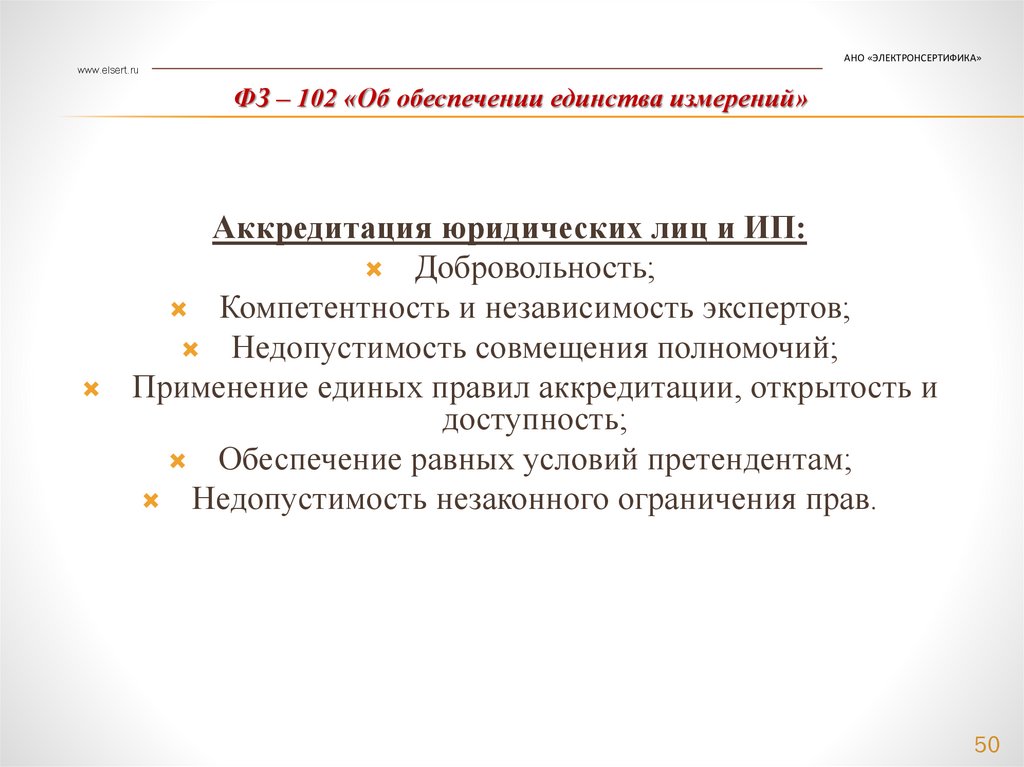

50.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru
ФЗ – 102 «Об обеспечении единства измерений»
Аккредитация юридических лиц и ИП:
Добровольность;
Компетентность и независимость экспертов;
Недопустимость совмещения полномочий;
Применение единых правил аккредитации, открытость и
доступность;
Обеспечение равных условий претендентам;
Недопустимость незаконного ограничения прав.
50

51.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

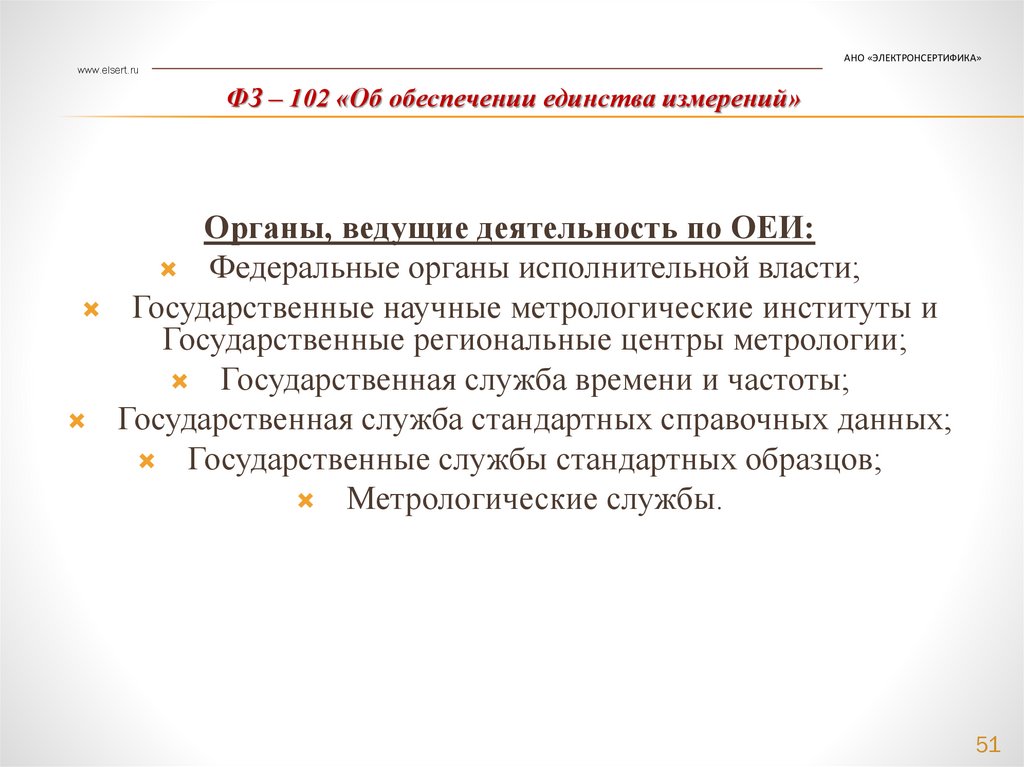

ФЗ – 102 «Об обеспечении единства измерений»
Органы, ведущие деятельность по ОЕИ:
Федеральные органы исполнительной власти;
Государственные научные метрологические институты и
Государственные региональные центры метрологии;
Государственная служба времени и частоты;
Государственная служба стандартных справочных данных;
Государственные службы стандартных образцов;
Метрологические службы.
51

52.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

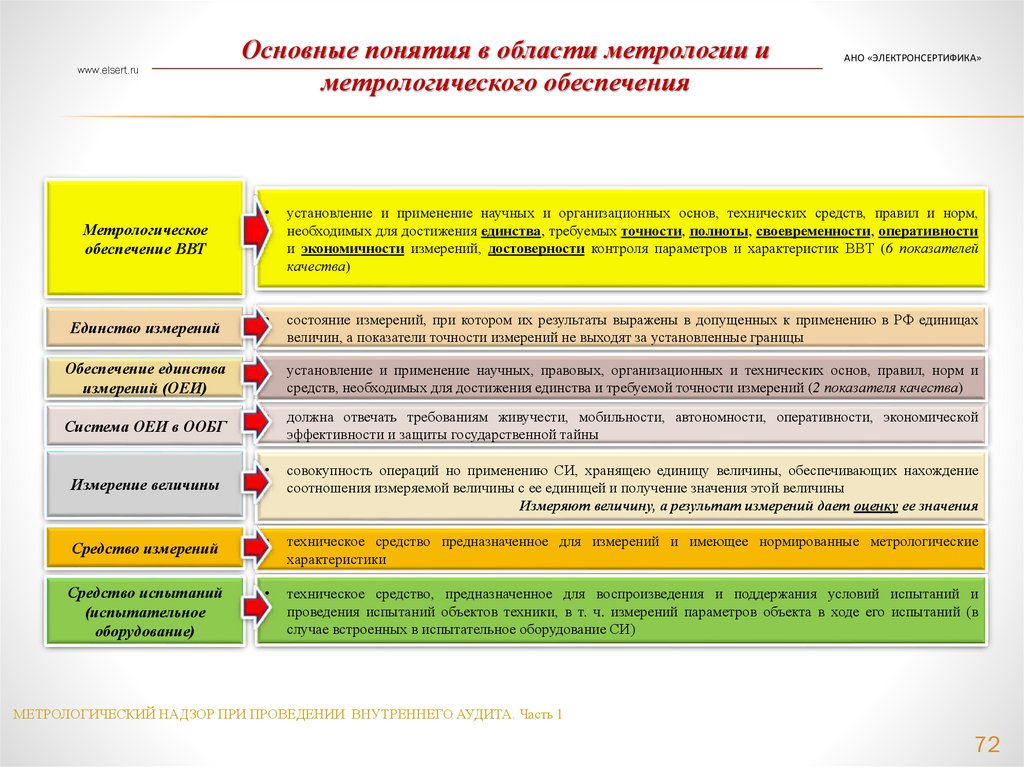

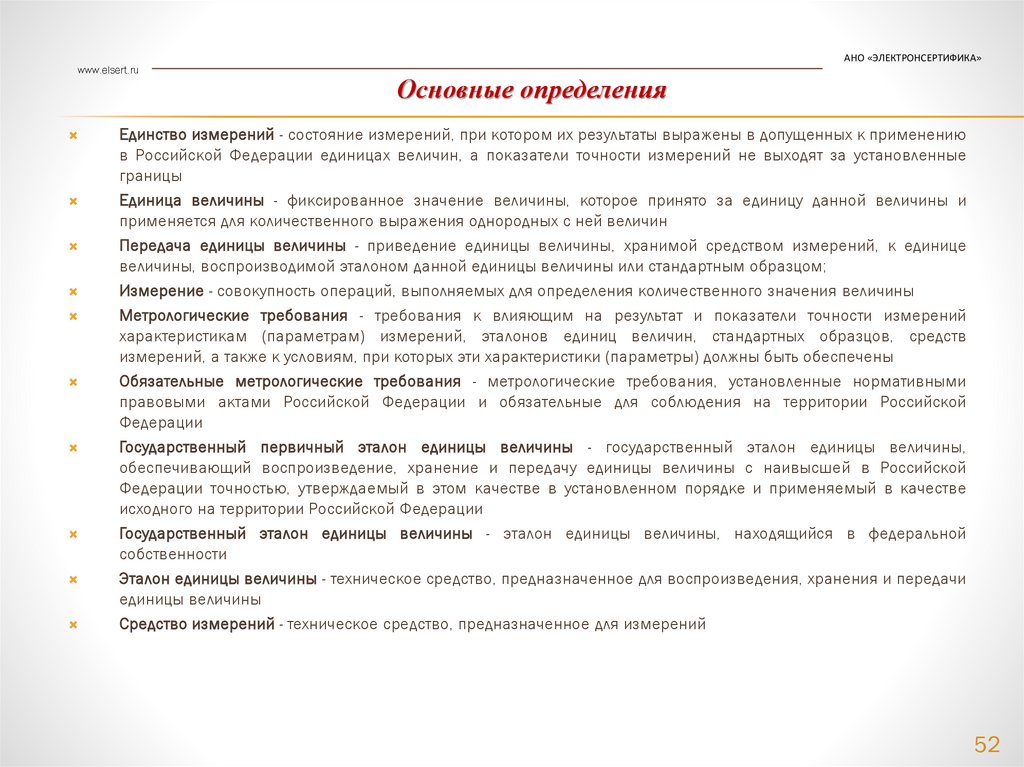

Основные определения
Единство измерений - состояние измерений, при котором их результаты выражены в допущенных к применению
в Российской Федерации единицах величин, а показатели точности измерений не выходят за установленные
границы
Единица величины - фиксированное значение величины, которое принято за единицу данной величины и
применяется для количественного выражения однородных с ней величин
Передача единицы величины - приведение единицы величины, хранимой средством измерений, к единице
величины, воспроизводимой эталоном данной единицы величины или стандартным образцом;
Измерение - совокупность операций, выполняемых для определения количественного значения величины
Метрологические требования - требования к влияющим на результат и показатели точности измерений
характеристикам (параметрам) измерений, эталонов единиц величин, стандартных образцов, средств
измерений, а также к условиям, при которых эти характеристики (параметры) должны быть обеспечены
Обязательные метрологические требования - метрологические требования, установленные нормативными
правовыми актами Российской Федерации и обязательные для соблюдения на территории Российской
Федерации
Государственный первичный эталон единицы величины - государственный эталон единицы величины,
обеспечивающий воспроизведение, хранение и передачу единицы величины с наивысшей в Российской
Федерации точностью, утверждаемый в этом качестве в установленном порядке и применяемый в качестве
исходного на территории Российской Федерации
Государственный эталон единицы величины - эталон единицы величины, находящийся в федеральной
собственности
Эталон единицы величины - техническое средство, предназначенное для воспроизведения, хранения и передачи
единицы величины
Средство измерений - техническое средство, предназначенное для измерений
52

53.

Нормативно-правовую базу
в области ОЕИ
ОБРАЗУЮТ
www.elsert.ru

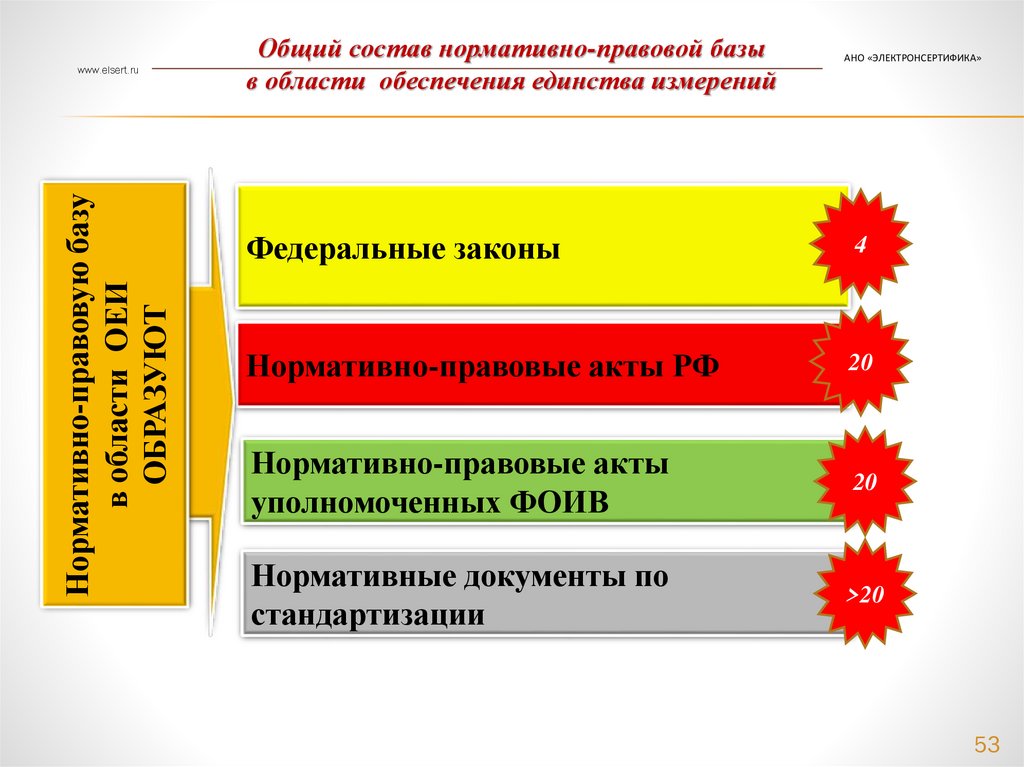

Общий состав нормативно-правовой базы
в области обеспечения единства измерений
АНО «ЭЛЕКТРОНСЕРТИФИКА»
Федеральные законы
4
Нормативно-правовые акты РФ
20
Нормативно-правовые акты
уполномоченных ФОИВ
20
Нормативные документы по
стандартизации
>20
53

54.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

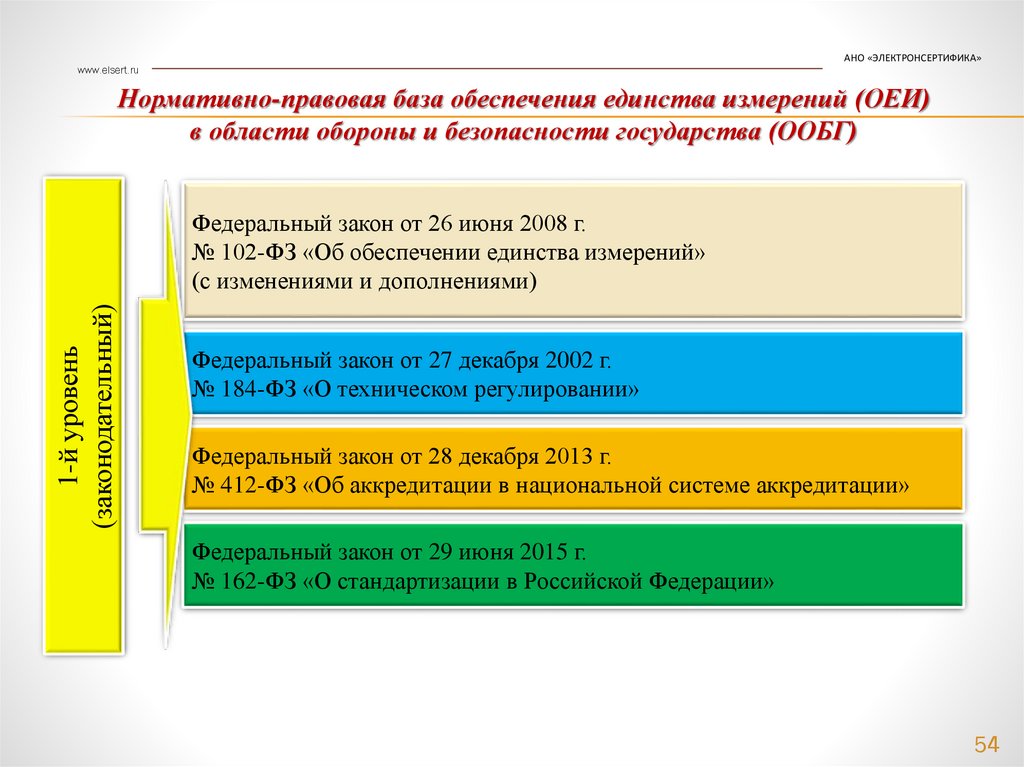

Нормативно-правовая база обеспечения единства измерений (ОЕИ)
в области обороны и безопасности государства (ООБГ)
1-й уровень
(законодательный)
Федеральный закон от 26 июня 2008 г.
№ 102-ФЗ «Об обеспечении единства измерений»
(с изменениями и дополнениями)
Федеральный закон от 27 декабря 2002 г.
№ 184-ФЗ «О техническом регулировании»
Федеральный закон от 28 декабря 2013 г.
№ 412-ФЗ «Об аккредитации в национальной системе аккредитации»
Федеральный закон от 29 июня 2015 г.
№ 162-ФЗ «О стандартизации в Российской Федерации»
54

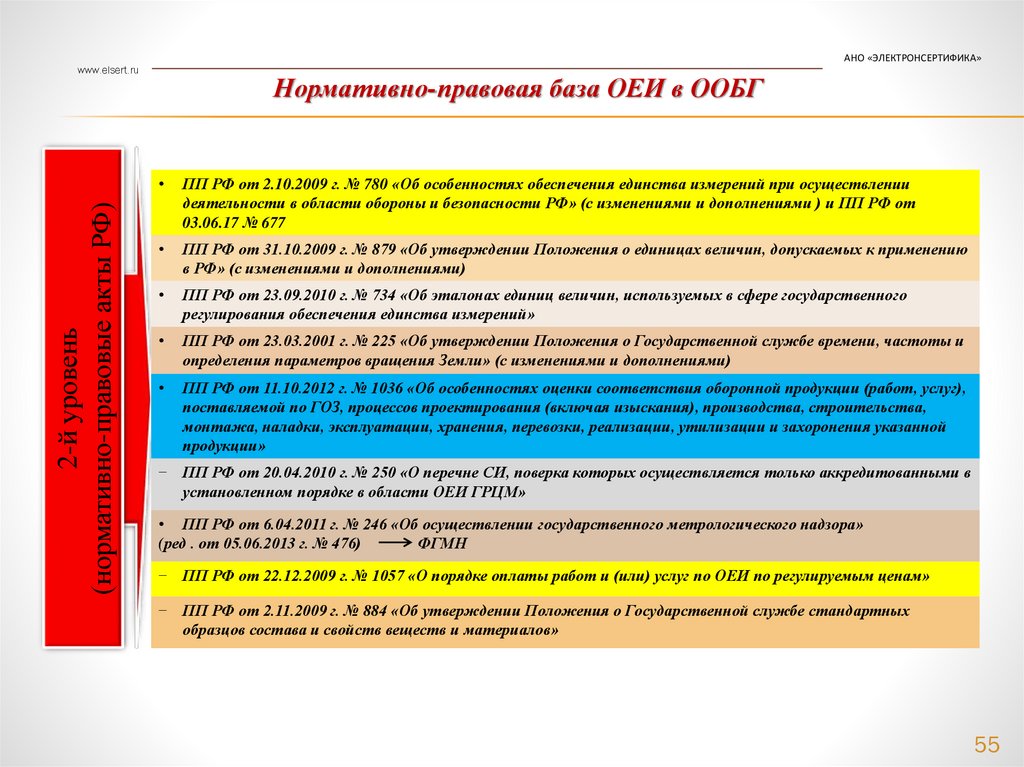

55.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
2-й уровень
(нормативно-правовые акты РФ)
www.elsert.ru
Нормативно-правовая база ОЕИ в ООБГ
ПП РФ от 2.10.2009 г. № 780 «Об особенностях обеспечения единства измерений при осуществлении
деятельности в области обороны и безопасности РФ» (с изменениями и дополнениями ) и ПП РФ от
03.06.17 № 677
ПП РФ от 31.10.2009 г. № 879 «Об утверждении Положения о единицах величин, допускаемых к применению
в РФ» (с изменениями и дополнениями)
ПП РФ от 23.09.2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного
регулирования обеспечения единства измерений»
ПП РФ от 23.03.2001 г. № 225 «Об утверждении Положения о Государственной службе времени, частоты и
определения параметров вращения Земли» (с изменениями и дополнениями)
ПП РФ от 11.10.2012 г. № 1036 «Об особенностях оценки соответствия оборонной продукции (работ, услуг),
поставляемой по ГОЗ, процессов проектирования (включая изыскания), производства, строительства,
монтажа, наладки, эксплуатации, хранения, перевозки, реализации, утилизации и захоронения указанной
продукции»
− ПП РФ от 20.04.2010 г. № 250 «О перечне СИ, поверка которых осуществляется только аккредитованными в
установленном порядке в области ОЕИ ГРЦМ»
• ПП РФ от 6.04.2011 г. № 246 «Об осуществлении государственного метрологического надзора»
(ред . от 05.06.2013 г. № 476)
ФГМН
− ПП РФ от 22.12.2009 г. № 1057 «О порядке оплаты работ и (или) услуг по ОЕИ по регулируемым ценам»
− ПП РФ от 2.11.2009 г. № 884 «Об утверждении Положения о Государственной службе стандартных
образцов состава и свойств веществ и материалов»
55

56.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
2-й уровень
(нормативно-правовые акты РФ)
www.elsert.ru

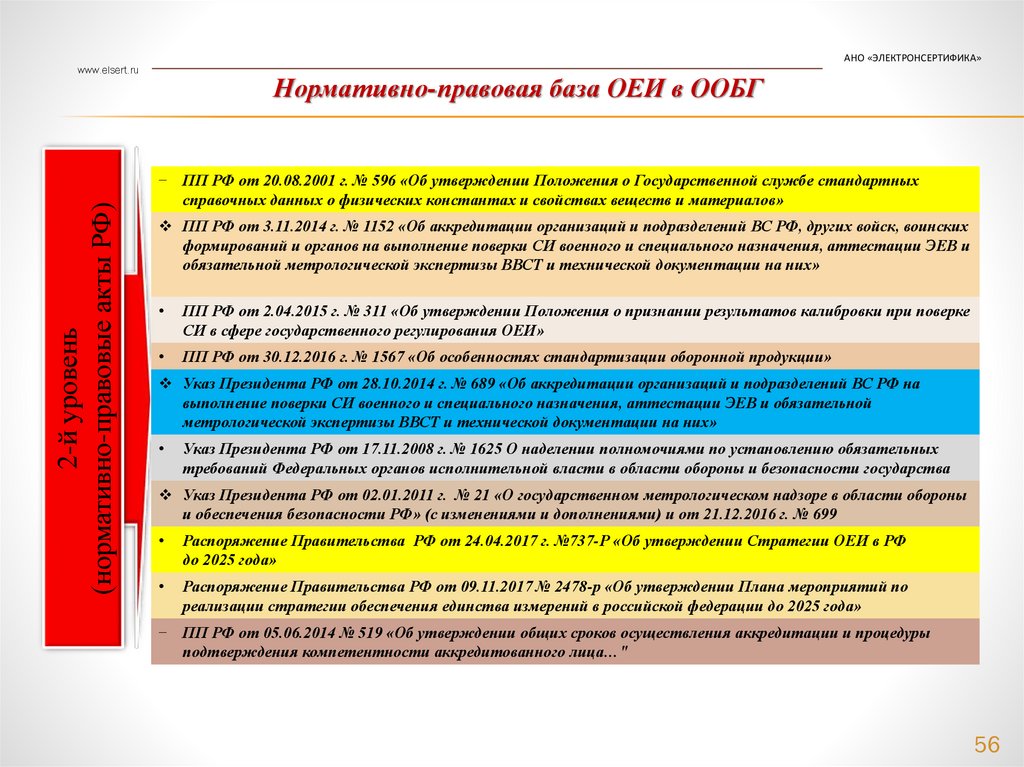

Нормативно-правовая база ОЕИ в ООБГ
− ПП РФ от 20.08.2001 г. № 596 «Об утверждении Положения о Государственной службе стандартных
справочных данных о физических константах и свойствах веществ и материалов»
ПП РФ от 3.11.2014 г. № 1152 «Об аккредитации организаций и подразделений ВС РФ, других войск, воинских
формирований и органов на выполнение поверки СИ военного и специального назначения, аттестации ЭЕВ и
обязательной метрологической экспертизы ВВСТ и технической документации на них»
ПП РФ от 2.04.2015 г. № 311 «Об утверждении Положения о признании результатов калибровки при поверке
СИ в сфере государственного регулирования ОЕИ»
ПП РФ от 30.12.2016 г. № 1567 «Об особенностях стандартизации оборонной продукции»
Указ Президента РФ от 28.10.2014 г. № 689 «Об аккредитации организаций и подразделений ВС РФ на
выполнение поверки СИ военного и специального назначения, аттестации ЭЕВ и обязательной
метрологической экспертизы ВВСТ и технической документации на них»
Указ Президента РФ от 17.11.2008 г. № 1625 О наделении полномочиями по установлению обязательных
требований Федеральных органов исполнительной власти в области обороны и безопасности государства
Указ Президента РФ от 02.01.2011 г. № 21 «О государственном метрологическом надзоре в области обороны
и обеспечения безопасности РФ» (с изменениями и дополнениями) и от 21.12.2016 г. № 699
Распоряжение Правительства РФ от 24.04.2017 г. №737-Р «Об утверждении Стратегии ОЕИ в РФ
до 2025 года»
Распоряжение Правительства РФ от 09.11.2017 № 2478-р «Об утверждении Плана мероприятий по
реализации стратегии обеспечения единства измерений в российской федерации до 2025 года»
− ПП РФ от 05.06.2014 № 519 «Об утверждении общих сроков осуществления аккредитации и процедуры
подтверждения компетентности аккредитованного лица…"
56

57.

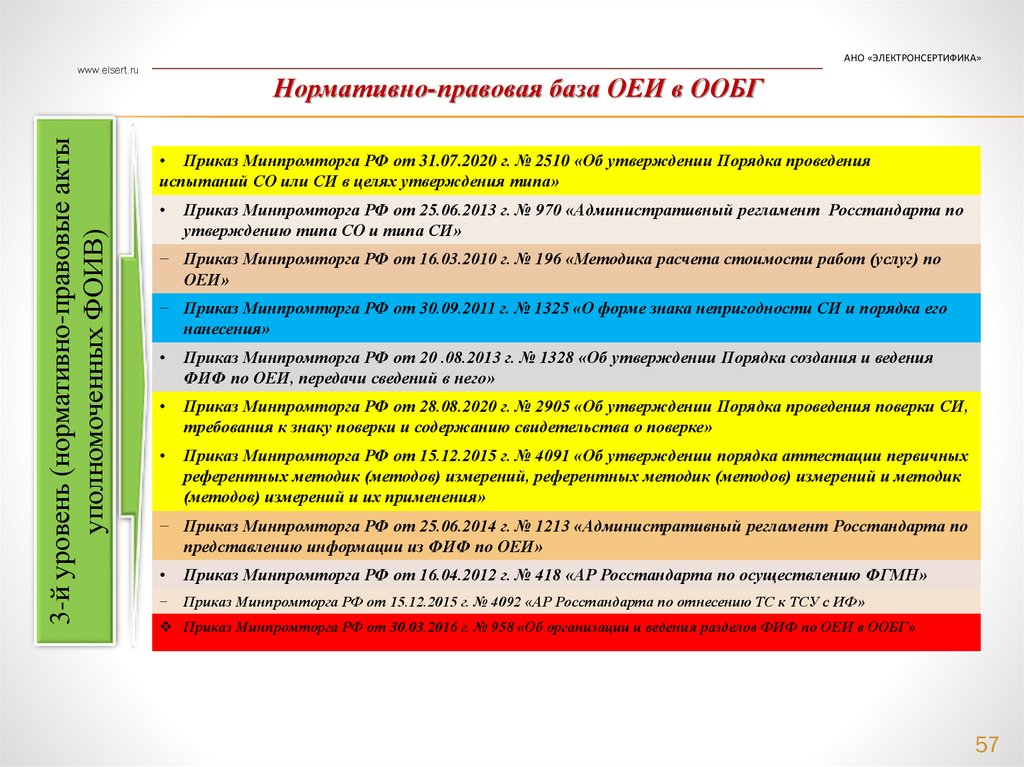

АНО «ЭЛЕКТРОНСЕРТИФИКА»
3-й уровень (нормативно-правовые акты
уполномоченных ФОИВ)
www.elsert.ru
Нормативно-правовая база ОЕИ в ООБГ
• Приказ Минпромторга РФ от 31.07.2020 г. № 2510 «Об утверждении Порядка проведения
испытаний СО или СИ в целях утверждения типа»
Приказ Минпромторга РФ от 25.06.2013 г. № 970 «Административный регламент Росстандарта по
утверждению типа СО и типа СИ»
− Приказ Минпромторга РФ от 16.03.2010 г. № 196 «Методика расчета стоимости работ (услуг) по
ОЕИ»
− Приказ Минпромторга РФ от 30.09.2011 г. № 1325 «О форме знака непригодности СИ и порядка его
нанесения»
Приказ Минпромторга РФ от 20 .08.2013 г. № 1328 «Об утверждении Порядка создания и ведения
ФИФ по ОЕИ, передачи сведений в него»
Приказ Минпромторга РФ от 28.08.2020 г. № 2905 «Об утверждении Порядка проведения поверки СИ,
требования к знаку поверки и содержанию свидетельства о поверке»
Приказ Минпромторга РФ от 15.12.2015 г. № 4091 «Об утверждении порядка аттестации первичных
референтных методик (методов) измерений, референтных методик (методов) измерений и методик
(методов) измерений и их применения»
− Приказ Минпромторга РФ от 25.06.2014 г. № 1213 «Административный регламент Росстандарта по
представлению информации из ФИФ по ОЕИ»
Приказ Минпромторга РФ от 16.04.2012 г. № 418 «АР Росстандарта по осуществлению ФГМН»
−
Приказ Минпромторга РФ от 15.12.2015 г. № 4092 «АР Росстандарта по отнесению ТС к ТСУ с ИФ»
Приказ Минпромторга РФ от 30.03.2016 г. № 958 «Об организации и ведения разделов ФИФ по ОЕИ в ООБГ»
57

58.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
3-й уровень (нормативно-правовые акты
уполномоченных ФОИВ)
www.elsert.ru

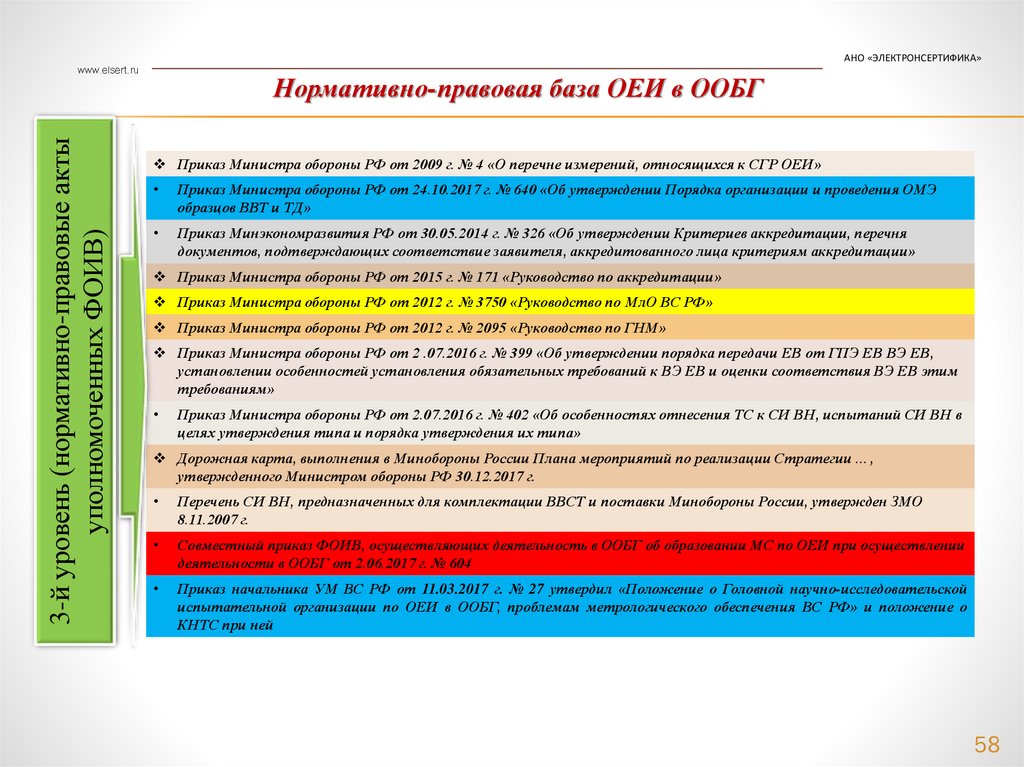

Нормативно-правовая база ОЕИ в ООБГ
Приказ Министра обороны РФ от 2009 г. № 4 «О перечне измерений, относящихся к СГР ОЕИ»
Приказ Министра обороны РФ от 24.10.2017 г. № 640 «Об утверждении Порядка организации и проведения ОМЭ
образцов ВВТ и ТД»
Приказ Минэкономразвития РФ от 30.05.2014 г. № 326 «Об утверждении Критериев аккредитации, перечня
документов, подтверждающих соответствие заявителя, аккредитованного лица критериям аккредитации»
Приказ Министра обороны РФ от 2015 г. № 171 «Руководство по аккредитации»
Приказ Министра обороны РФ от 2012 г. № 3750 «Руководство по МлО ВС РФ»
Приказ Министра обороны РФ от 2012 г. № 2095 «Руководство по ГНМ»
Приказ Министра обороны РФ от 2 .07.2016 г. № 399 «Об утверждении порядка передачи ЕВ от ГПЭ ЕВ ВЭ ЕВ,
установлении особенностей установления обязательных требований к ВЭ ЕВ и оценки соответствия ВЭ ЕВ этим
требованиям»
Приказ Министра обороны РФ от 2.07.2016 г. № 402 «Об особенностях отнесения ТС к СИ ВН, испытаний СИ ВН в
целях утверждения типа и порядка утверждения их типа»
Дорожная карта, выполнения в Минобороны России Плана мероприятий по реализации Стратегии …,
утвержденного Министром обороны РФ 30.12.2017 г.
Перечень СИ ВН, предназначенных для комплектации ВВСТ и поставки Минобороны России, утвержден ЗМО
8.11.2007 г.
Совместный приказ ФОИВ, осуществляющих деятельность в ООБГ об образовании МС по ОЕИ при осуществлении
деятельности в ООБГ от 2.06.2017 г. № 604
Приказ начальника УМ ВС РФ от 11.03.2017 г. № 27 утвердил «Положение о Головной научно-исследовательской
испытательной организации по ОЕИ в ООБГ, проблемам метрологического обеспечения ВС РФ» и положение о
КНТС при ней
58

59.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

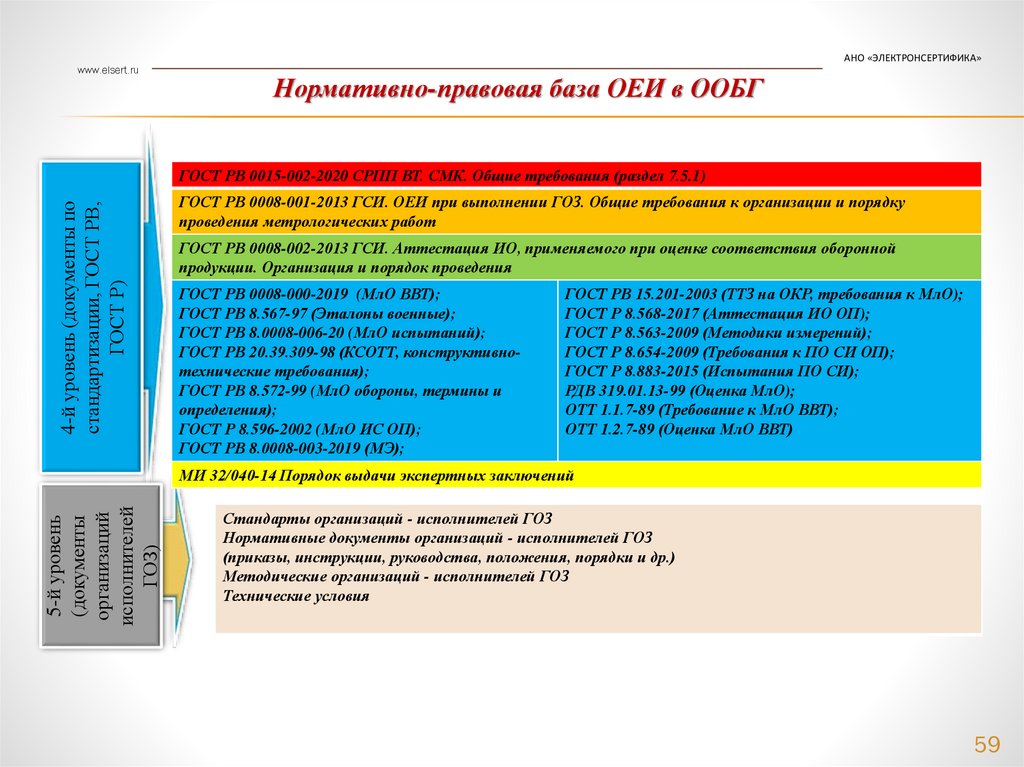

Нормативно-правовая база ОЕИ в ООБГ
4-й уровень (документы по
стандартизации, ГОСТ РВ,
ГОСТ Р)
ГОСТ РВ 0015-002-2020 СРПП ВТ. СМК. Общие требования (раздел 7.5.1)
ГОСТ РВ 0008-001-2013 ГСИ. ОЕИ при выполнении ГОЗ. Общие требования к организации и порядку
проведения метрологических работ
ГОСТ РВ 0008-002-2013 ГСИ. Аттестация ИО, применяемого при оценке соответствия оборонной
продукции. Организация и порядок проведения
ГОСТ РВ 0008-000-2019 (МлО ВВТ);
ГОСТ РВ 8.567-97 (Эталоны военные);
ГОСТ РВ 8.0008-006-20 (МлО испытаний);
ГОСТ РВ 20.39.309-98 (КСОТТ, конструктивнотехнические требования);
ГОСТ РВ 8.572-99 (МлО обороны, термины и
определения);
ГОСТ Р 8.596-2002 (МлО ИС ОП);
ГОСТ РВ 8.0008-003-2019 (МЭ);
ГОСТ РВ 15.201-2003 (ТТЗ на ОКР, требования к МлО);
ГОСТ Р 8.568-2017 (Аттестация ИО ОП);
ГОСТ Р 8.563-2009 (Методики измерений);
ГОСТ Р 8.654-2009 (Требования к ПО СИ ОП);
ГОСТ Р 8.883-2015 (Испытания ПО СИ);
РДВ 319.01.13-99 (Оценка МлО);
ОТТ 1.1.7-89 (Требование к МлО ВВТ);
ОТТ 1.2.7-89 (Оценка МлО ВВТ)
5-й уровень
(документы
организаций
исполнителей
ГОЗ)
МИ 32/040-14 Порядок выдачи экспертных заключений
Стандарты организаций - исполнителей ГОЗ
Нормативные документы организаций - исполнителей ГОЗ
(приказы, инструкции, руководства, положения, порядки и др.)
Методические организаций - исполнителей ГОЗ
Технические условия
59

60.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

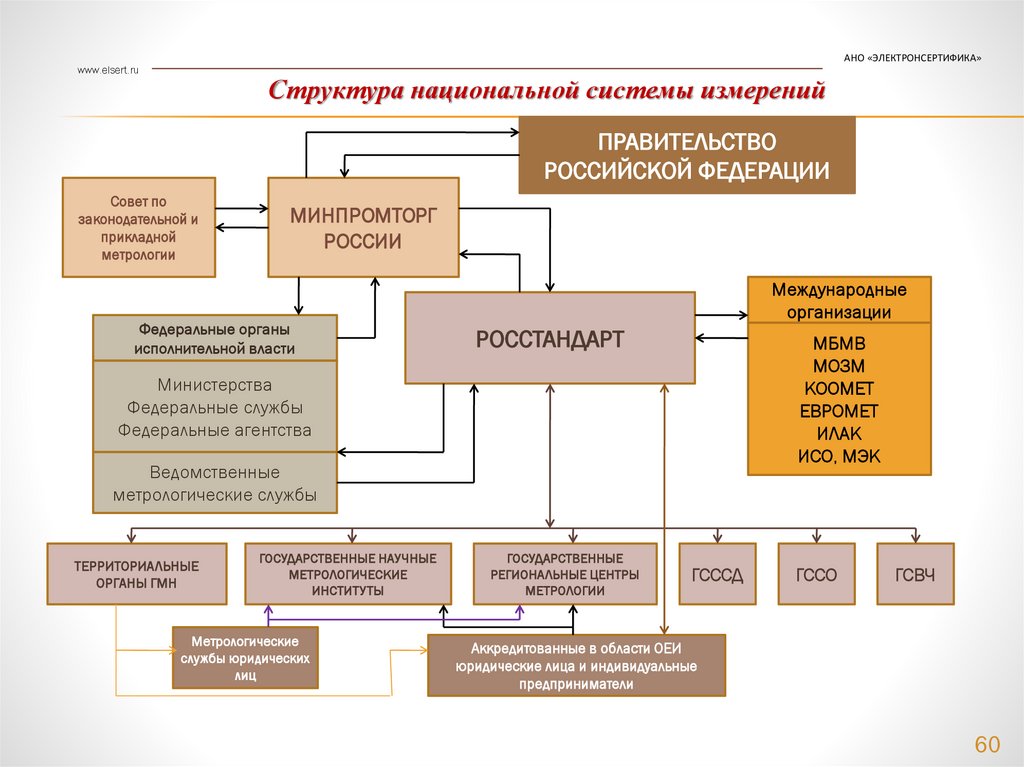

Структура национальной системы измерений
ПРАВИТЕЛЬСТВО
РОССИЙСКОЙ ФЕДЕРАЦИИ
Совет по
законодательной и
прикладной
метрологии
МИНПРОМТОРГ
РОССИИ
Федеральные органы
исполнительной власти
Международные
организации
РОССТАНДАРТ
МБМВ
МОЗМ
КООМЕТ
ЕВРОМЕТ
ИЛАК
ИСО, МЭК
Министерства
Федеральные службы
Федеральные агентства
Ведомственные
метрологические службы
ТЕРРИТОРИАЛЬНЫЕ
ОРГАНЫ ГМН
ГОСУДАРСТВЕННЫЕ НАУЧНЫЕ
МЕТРОЛОГИЧЕСКИЕ
ИНСТИТУТЫ
Метрологические
службы юридических
лиц
ГОСУДАРСТВЕННЫЕ
РЕГИОНАЛЬНЫЕ ЦЕНТРЫ
МЕТРОЛОГИИ
ГСССД
ГССО
ГСВЧ
Аккредитованные в области ОЕИ
юридические лица и индивидуальные
предприниматели
60

61.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

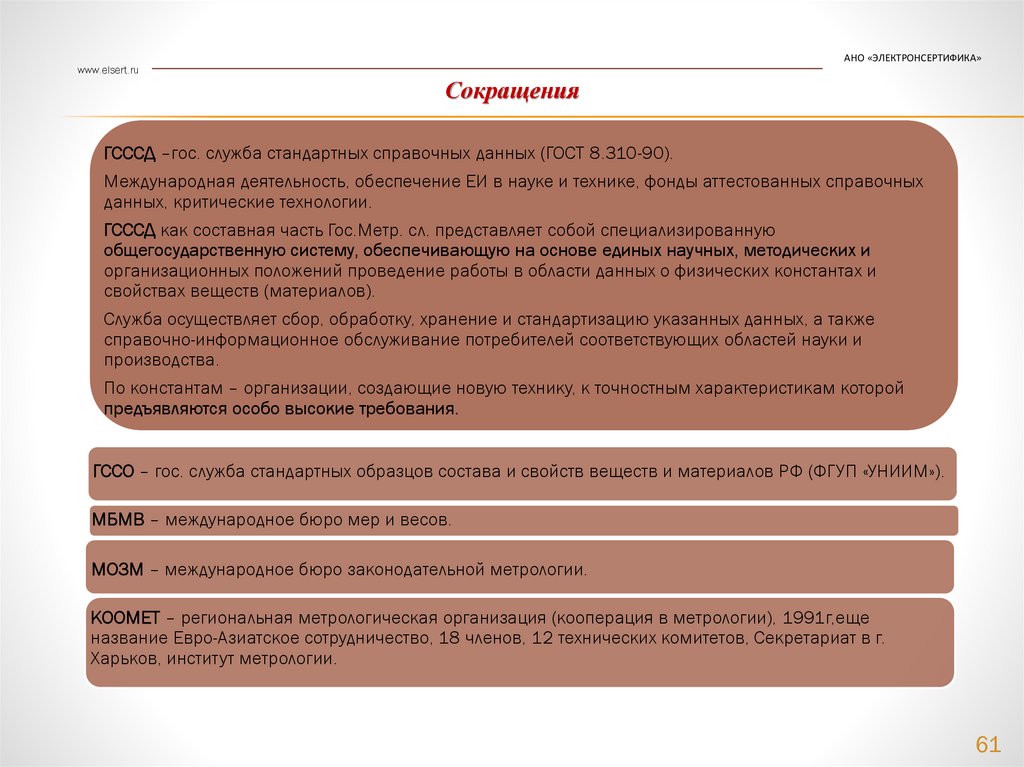

Сокращения
ГСССД –гос. служба стандартных справочных данных (ГОСТ 8.310-90).
Международная деятельность, обеспечение ЕИ в науке и технике, фонды аттестованных справочных
данных, критические технологии.
ГСССД как составная часть Гос.Метр. сл. представляет собой специализированную
общегосударственную систему, обеспечивающую на основе единых научных, методических и
организационных положений проведение работы в области данных о физических константах и
свойствах веществ (материалов).
Служба осуществляет сбор, обработку, хранение и стандартизацию указанных данных, а также
справочно-информационное обслуживание потребителей соответствующих областей науки и
производства.
По константам – организации, создающие новую технику, к точностным характеристикам которой
предъявляются особо высокие требования.
ГССО – гос. служба стандартных образцов состава и свойств веществ и материалов РФ (ФГУП «УНИИМ»).
МБМВ – международное бюро мер и весов.
МОЗМ – международное бюро законодательной метрологии.
КООМЕТ – региональная метрологическая организация (кооперация в метрологии), 1991г,еще
название Евро-Азиатское сотрудничество, 18 членов, 12 технических комитетов, Секретариат в г.
Харьков, институт метрологии.
61

62.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

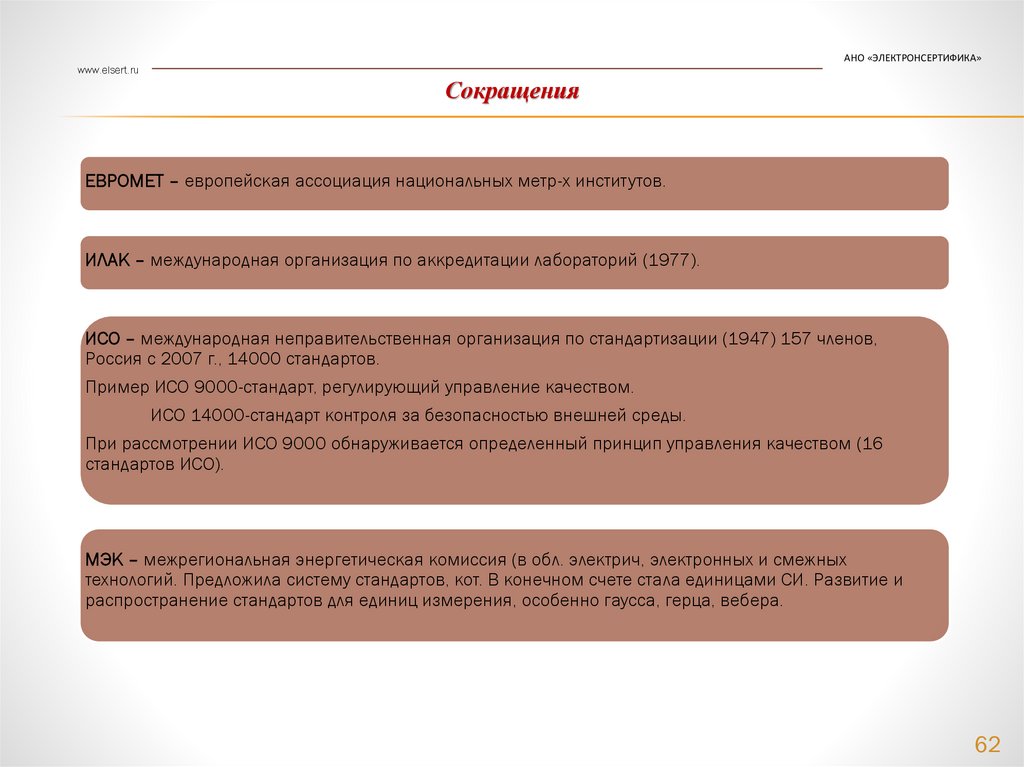

Сокращения
ЕВРОМЕТ – европейская ассоциация национальных метр-х институтов.
ИЛАК – международная организация по аккредитации лабораторий (1977).
ИСО – международная неправительственная организация по стандартизации (1947) 157 членов,
Россия с 2007 г., 14000 стандартов.
Пример ИСО 9000-стандарт, регулирующий управление качеством.
ИСО 14000-стандарт контроля за безопасностью внешней среды.
При рассмотрении ИСО 9000 обнаруживается определенный принцип управления качеством (16
стандартов ИСО).
МЭК – межрегиональная энергетическая комиссия (в обл. электрич, электронных и смежных
технологий. Предложила систему стандартов, кот. В конечном счете стала единицами СИ. Развитие и
распространение стандартов для единиц измерения, особенно гаусса, герца, вебера.
62

63.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

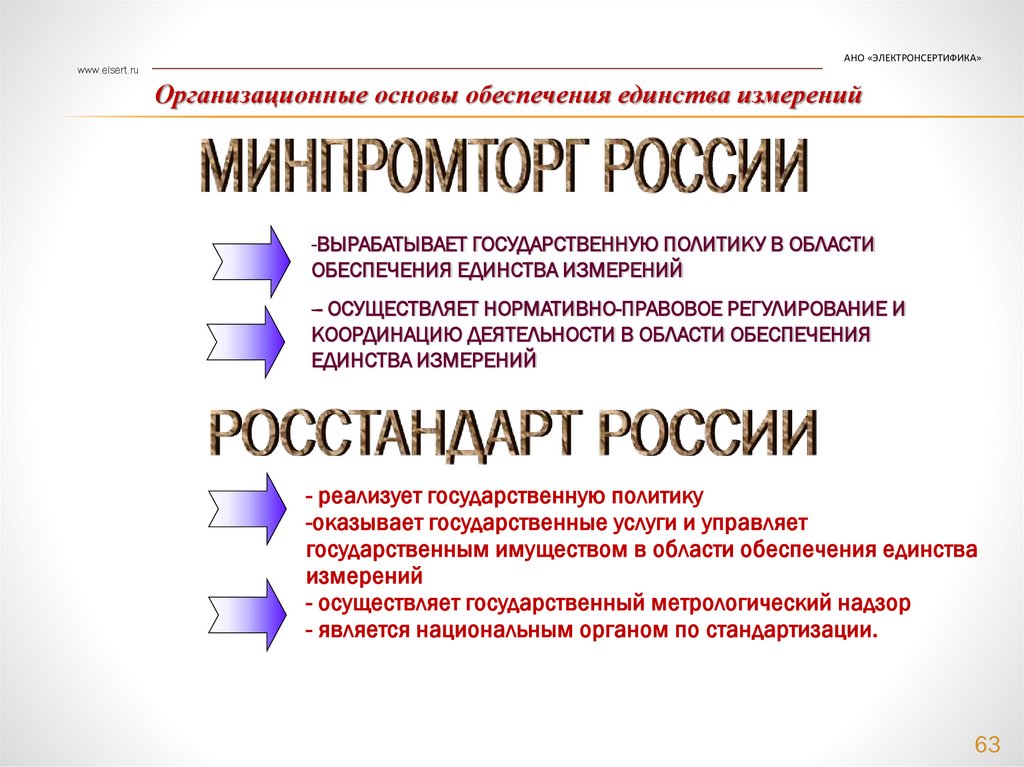

Организационные основы обеспечения единства измерений
-ВЫРАБАТЫВАЕТ ГОСУДАРСТВЕННУЮ ПОЛИТИКУ В ОБЛАСТИ
ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
-- ОСУЩЕСТВЛЯЕТ НОРМАТИВНО-ПРАВОВОЕ РЕГУЛИРОВАНИЕ И
КООРДИНАЦИЮ ДЕЯТЕЛЬНОСТИ В ОБЛАСТИ ОБЕСПЕЧЕНИЯ
ЕДИНСТВА ИЗМЕРЕНИЙ
- реализует государственную политику
-оказывает государственные услуги и управляет
государственным имуществом в области обеспечения единства
измерений
- осуществляет государственный метрологический надзор
- является национальным органом по стандартизации.
63

64.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

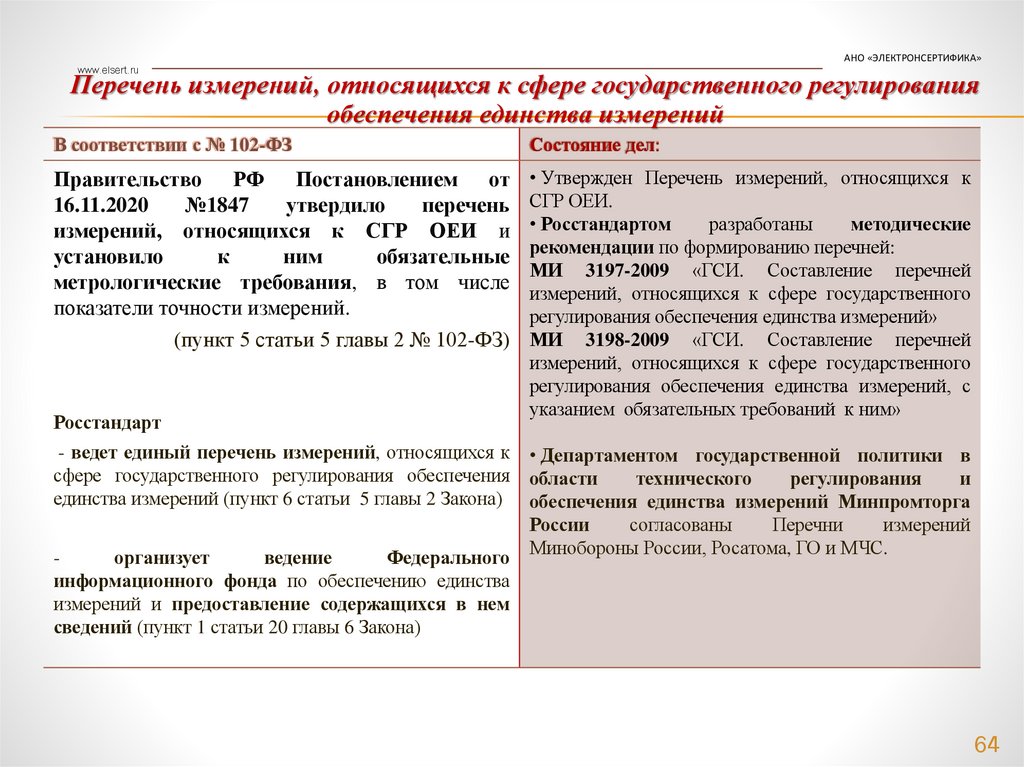

Перечень измерений, относящихся к сфере государственного регулирования
обеспечения единства измерений
В соответствии с № 102-ФЗ
Состояние дел:
Правительство РФ Постановлением от
16.11.2020
№1847
утвердило
перечень
измерений, относящихся к СГР ОЕИ и
установило
к
ним
обязательные
метрологические требования, в том числе
показатели точности измерений.
(пункт 5 статьи 5 главы 2 № 102-ФЗ)
• Утвержден Перечень измерений, относящихся к
СГР ОЕИ.
• Росстандартом
разработаны
методические
рекомендации по формированию перечней:
МИ 3197-2009 «ГСИ. Составление перечней
измерений, относящихся к сфере государственного
регулирования обеспечения единства измерений»
МИ 3198-2009 «ГСИ. Составление перечней
измерений, относящихся к сфере государственного
регулирования обеспечения единства измерений, с
указанием обязательных требований к ним»
Росстандарт
- ведет единый перечень измерений, относящихся к
сфере государственного регулирования обеспечения
единства измерений (пункт 6 статьи 5 главы 2 Закона)
организует
ведение
Федерального
информационного фонда по обеспечению единства
измерений и предоставление содержащихся в нем
сведений (пункт 1 статьи 20 главы 6 Закона)
• Департаментом государственной политики в
области
технического
регулирования
и
обеспечения единства измерений Минпромторга
России
согласованы
Перечни
измерений
Минобороны России, Росатома, ГО и МЧС.
64

65.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

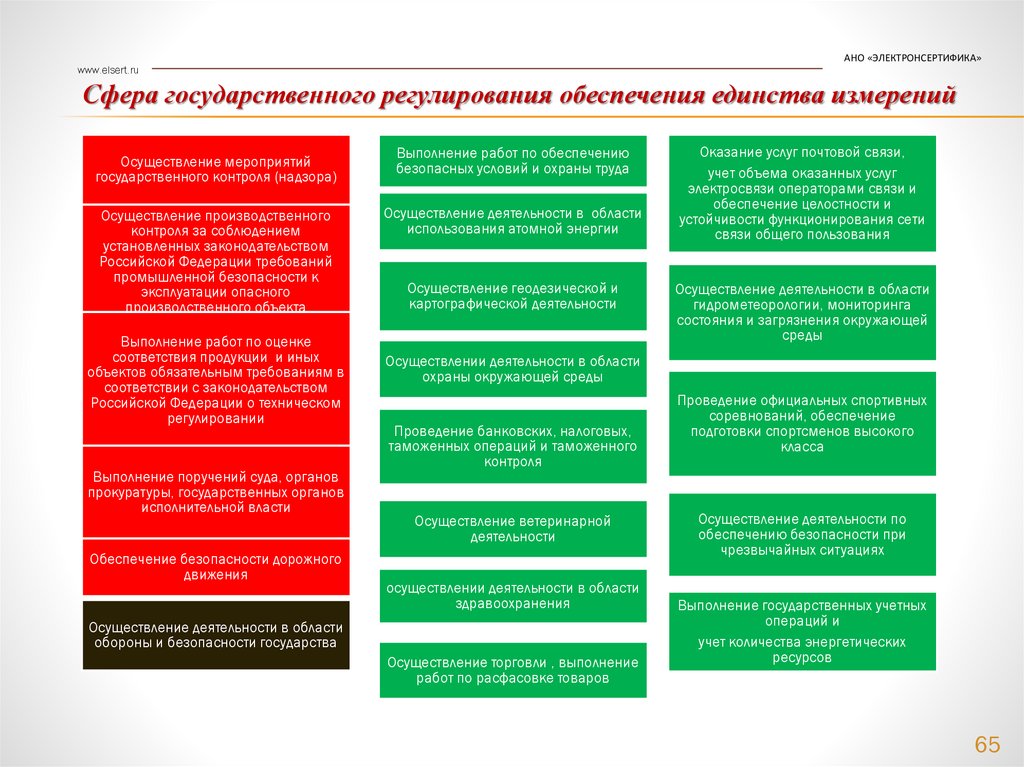

Сфера государственного регулирования обеспечения единства измерений
Осуществление мероприятий
государственного контроля (надзора)
Осуществление производственного
контроля за соблюдением
установленных законодательством
Российской Федерации требований
промышленной безопасности к
эксплуатации опасного
производственного объекта
Выполнение работ по оценке
соответствия продукции и иных
объектов обязательным требованиям в
соответствии с законодательством
Российской Федерации о техническом
регулировании
Выполнение поручений суда, органов
прокуратуры, государственных органов
исполнительной власти
Обеспечение безопасности дорожного
движения
Выполнение работ по обеспечению
безопасных условий и охраны труда
Осуществление деятельности в области
использования атомной энергии
Осуществление геодезической и
картографической деятельности
Оказание услуг почтовой связи,
учет объема оказанных услуг
электросвязи операторами связи и
обеспечение целостности и
устойчивости функционирования сети
связи общего пользования
Осуществление деятельности в области
гидрометеорологии, мониторинга
состояния и загрязнения окружающей
среды
Осуществлении деятельности в области
охраны окружающей среды
Проведение банковских, налоговых,
таможенных операций и таможенного
контроля
Осуществление ветеринарной
деятельности
осуществлении деятельности в области
здравоохранения
Осуществление деятельности в области
обороны и безопасности государства
Осуществление торговли , выполнение
работ по расфасовке товаров
Проведение официальных спортивных
соревнований, обеспечение
подготовки спортсменов высокого
класса
Осуществление деятельности по
обеспечению безопасности при
чрезвычайных ситуациях
Выполнение государственных учетных
операций и
учет количества энергетических
ресурсов
65

66.

www.elsert.ru
Формы государственного регулирования в области
обеспечения единства измерений
АНО «ЭЛЕКТРОНСЕРТИФИКА»
утверждение типа стандартных образцов или типа средств измерений (установление интервалов между
поверками, показателей точности и методики поверки)
поверка средств измерений
аттестация методик (методов) измерений
обязательная метрологическая экспертиза стандартов, продукции, проектной, конструкторской и
технологической документации и других объектов (в случаях, предусмотренных законодательством РФ)
аккредитация юридических лиц и индивидуальных предпринимателей на выполнение работ и (или)
оказание услуг в области обеспечения единства измерений
государственный метрологический надзор
Порядок и содержание устанавливает государство
(Правительство РФ, Минпромторг России,
Росстандарт)
66

67.

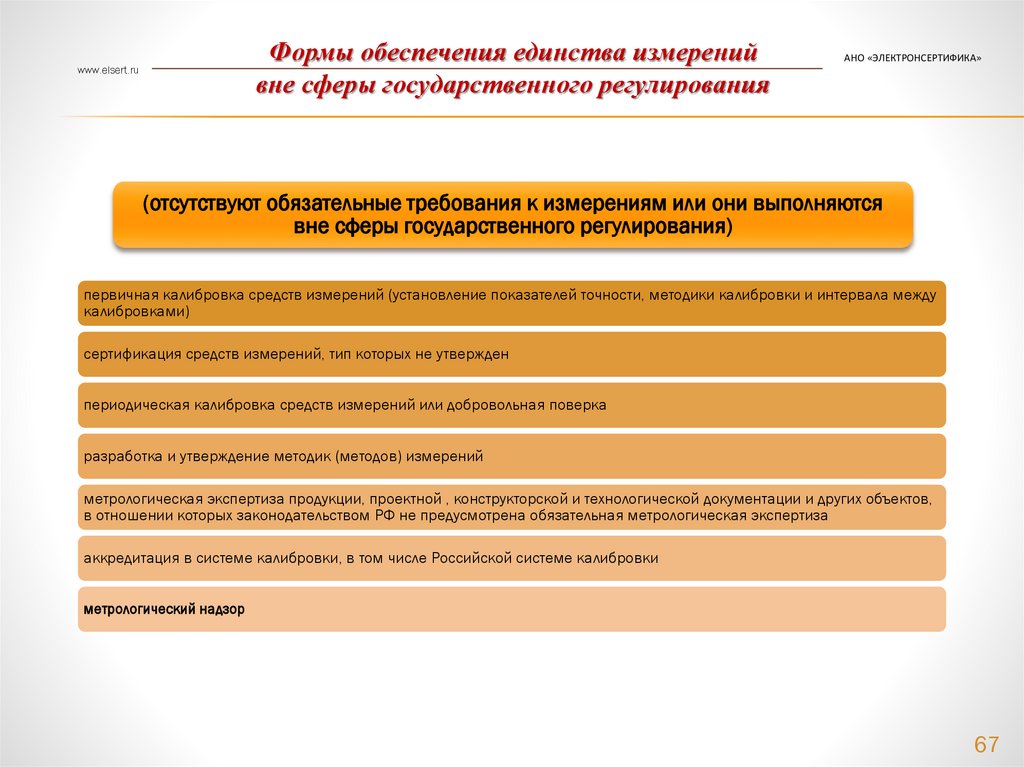

Формы обеспечения единства измерений
вне сферы государственного регулирования
www.elsert.ru
АНО «ЭЛЕКТРОНСЕРТИФИКА»
(отсутствуют обязательные требования к измерениям или они выполняются
вне сферы государственного регулирования)
первичная калибровка средств измерений (установление показателей точности, методики калибровки и интервала между
калибровками)
сертификация средств измерений, тип которых не утвержден
периодическая калибровка средств измерений или добровольная поверка
разработка и утверждение методик (методов) измерений
метрологическая экспертиза продукции, проектной , конструкторской и технологической документации и других объектов,
в отношении которых законодательством РФ не предусмотрена обязательная метрологическая экспертиза
аккредитация в системе калибровки, в том числе Российской системе калибровки
метрологический надзор
67

68.

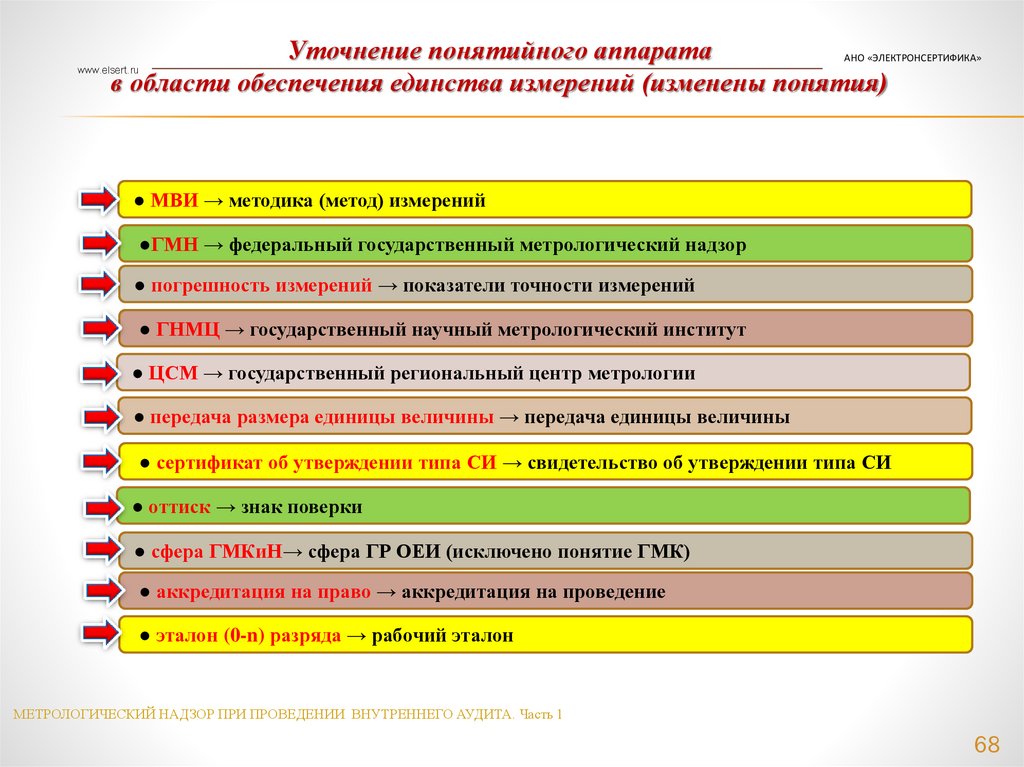

Уточнение понятийного аппарата
АНО «ЭЛЕКТРОНСЕРТИФИКА»
в области обеспечения единства измерений (изменены понятия)
www.elsert.ru
● МВИ → методика (метод) измерений
●ГМН → федеральный государственный метрологический надзор
● погрешность измерений → показатели точности измерений
● ГНМЦ → государственный научный метрологический институт
● ЦСМ → государственный региональный центр метрологии
● передача размера единицы величины → передача единицы величины
● сертификат об утверждении типа СИ → свидетельство об утверждении типа СИ
● оттиск → знак поверки
● сфера ГМКиН→ сфера ГР ОЕИ (исключено понятие ГМК)
● аккредитация на право → аккредитация на проведение
● эталон (0-n) разряда → рабочий эталон
МЕТРОЛОГИЧЕСКИЙ НАДЗОР ПРИ ПРОВЕДЕНИИ ВНУТРЕННЕГО АУДИТА. Часть 1
68

69.

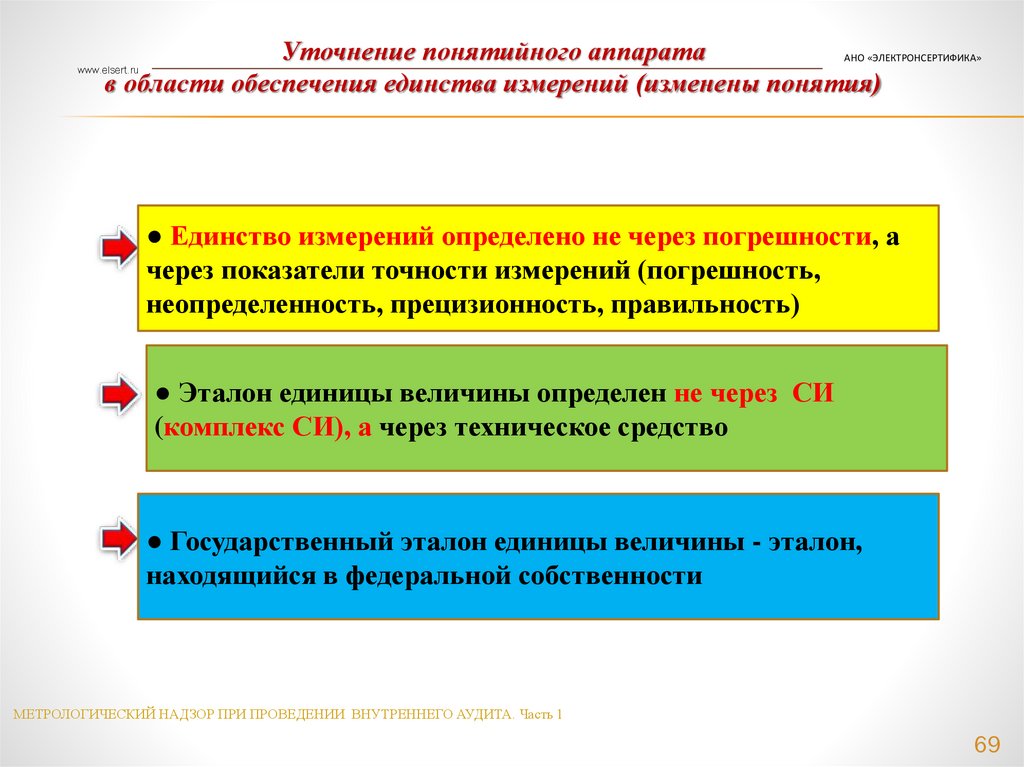

Уточнение понятийного аппарата
АНО «ЭЛЕКТРОНСЕРТИФИКА»
в области обеспечения единства измерений (изменены понятия)
www.elsert.ru
● Единство измерений определено не через погрешности, а
через показатели точности измерений (погрешность,
неопределенность, прецизионность, правильность)
● Эталон единицы величины определен не через СИ
(комплекс СИ), а через техническое средство
● Государственный эталон единицы величины - эталон,
находящийся в федеральной собственности
МЕТРОЛОГИЧЕСКИЙ НАДЗОР ПРИ ПРОВЕДЕНИИ ВНУТРЕННЕГО АУДИТА. Часть 1
69

70.

www.elsert.ru

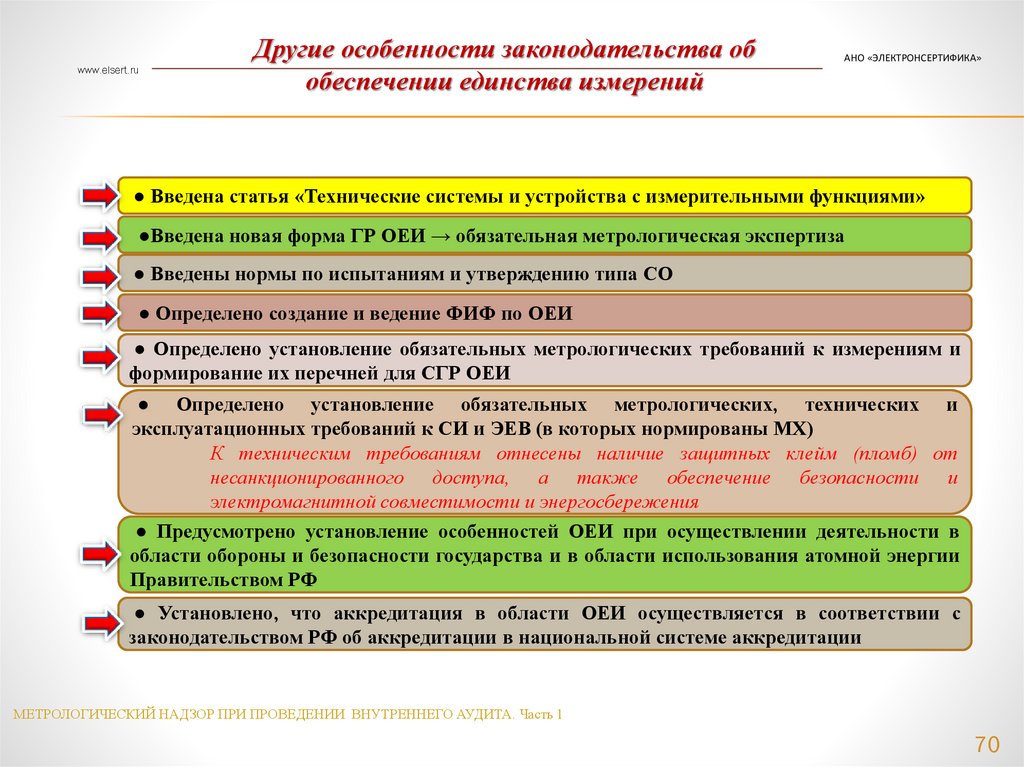

Другие особенности законодательства об
обеспечении единства измерений
АНО «ЭЛЕКТРОНСЕРТИФИКА»
● Введена статья «Технические системы и устройства с измерительными функциями»
●Введена новая форма ГР ОЕИ → обязательная метрологическая экспертиза
● Введены нормы по испытаниям и утверждению типа СО
● Определено создание и ведение ФИФ по ОЕИ
● Определено установление обязательных метрологических требований к измерениям и
формирование их перечней для СГР ОЕИ
● Определено установление обязательных метрологических, технических и
эксплуатационных требований к СИ и ЭЕВ (в которых нормированы МХ)
К техническим требованиям отнесены наличие защитных клейм (пломб) от
несанкционированного доступа, а также обеспечение безопасности и
электромагнитной совместимости и энергосбережения
● Предусмотрено установление особенностей ОЕИ при осуществлении деятельности в
области обороны и безопасности государства и в области использования атомной энергии
Правительством РФ
● Установлено, что аккредитация в области ОЕИ осуществляется в соответствии с
законодательством РФ об аккредитации в национальной системе аккредитации
МЕТРОЛОГИЧЕСКИЙ НАДЗОР ПРИ ПРОВЕДЕНИИ ВНУТРЕННЕГО АУДИТА. Часть 1
70

71.

www.elsert.ru

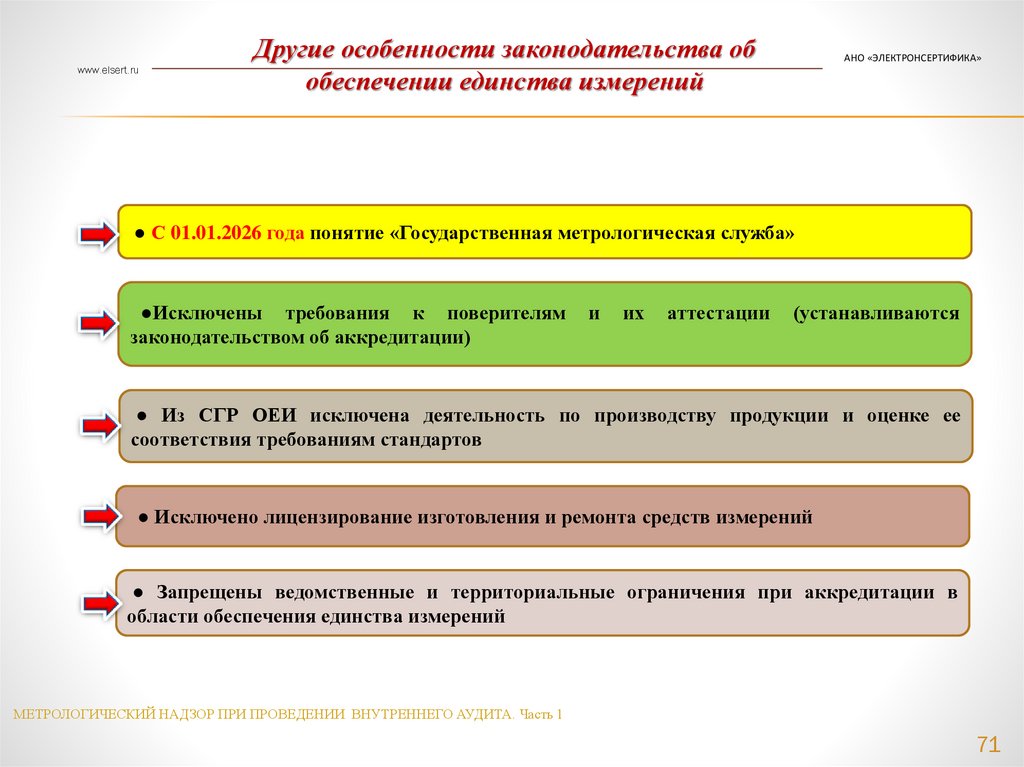

Другие особенности законодательства об
обеспечении единства измерений
АНО «ЭЛЕКТРОНСЕРТИФИКА»
● С 01.01.2026 года понятие «Государственная метрологическая служба»
●Исключены требования к поверителям
законодательством об аккредитации)
и
их
аттестации
(устанавливаются
● Из СГР ОЕИ исключена деятельность по производству продукции и оценке ее
соответствия требованиям стандартов
● Исключено лицензирование изготовления и ремонта средств измерений
● Запрещены ведомственные и территориальные ограничения при аккредитации в
области обеспечения единства измерений
МЕТРОЛОГИЧЕСКИЙ НАДЗОР ПРИ ПРОВЕДЕНИИ ВНУТРЕННЕГО АУДИТА. Часть 1
71

72.

www.elsert.ru
Основные понятия в области метрологии и
метрологического обеспечения
АНО «ЭЛЕКТРОНСЕРТИФИКА»
установление и применение научных и организационных основ, технических средств, правил и норм,
необходимых для достижения единства, требуемых точности, полноты, своевременности, оперативности
и экономичности измерений, достоверности контроля параметров и характеристик ВВТ (6 показателей
качества)
состояние измерений, при котором их результаты выражены в допущенных к применению в РФ единицах
величин, а показатели точности измерений не выходят за установленные границы
установление и применение научных, правовых, организационных и технических основ, правил, норм и
средств, необходимых для достижения единства и требуемой точности измерений (2 показателя качества)
должна отвечать требованиям живучести, мобильности, автономности, оперативности, экономической
эффективности и защиты государственной тайны
совокупность операций но применению СИ, хранящею единицу величины, обеспечивающих нахождение
соотношения измеряемой величины с ее единицей и получение значения этой величины
Измеряют величину, а результат измерений дает оценку ее значения
Средство измерений
техническое средство предназначенное для измерений и имеющее нормированные метрологические
характеристики
Средство испытаний
(испытательное
оборудование)
техническое средство, предназначенное для воспроизведения и поддержания условий испытаний и
проведения испытаний объектов техники, в т. ч. измерений параметров объекта в ходе его испытаний (в
случае встроенных в испытательное оборудование СИ)
Метрологическое
обеспечение ВВТ
Единство измерений
Обеспечение единства
измерений (ОЕИ)
Система ОЕИ в ООБГ
Измерение величины
МЕТРОЛОГИЧЕСКИЙ НАДЗОР ПРИ ПРОВЕДЕНИИ ВНУТРЕННЕГО АУДИТА. Часть 1
72

73.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

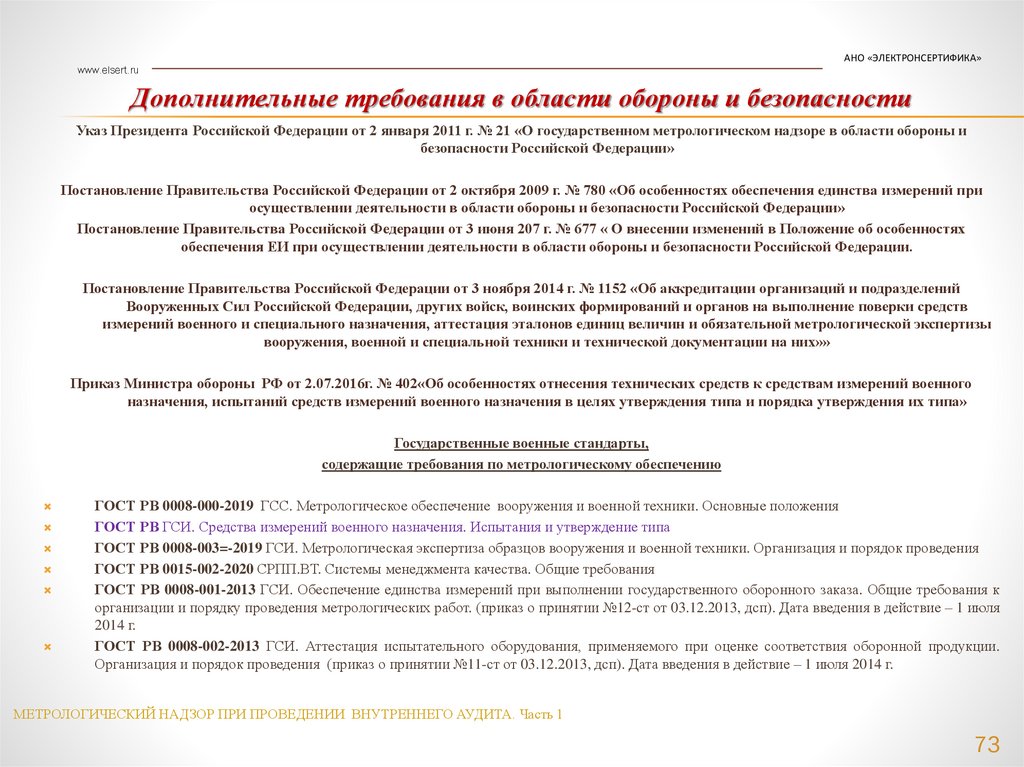

Дополнительные требования в области обороны и безопасности
Указ Президента Российской Федерации от 2 января 2011 г. № 21 «О государственном метрологическом надзоре в области обороны и
безопасности Российской Федерации»
Постановление Правительства Российской Федерации от 2 октября 2009 г. № 780 «Об особенностях обеспечения единства измерений при
осуществлении деятельности в области обороны и безопасности Российской Федерации»
Постановление Правительства Российской Федерации от 3 июня 207 г. № 677 « О внесении изменений в Положение об особенностях
обеспечения ЕИ при осуществлении деятельности в области обороны и безопасности Российской Федерации.
Постановление Правительства Российской Федерации от 3 ноября 2014 г. № 1152 «Об аккредитации организаций и подразделений
Вооруженных Сил Российской Федерации, других войск, воинских формирований и органов на выполнение поверки средств
измерений военного и специального назначения, аттестация эталонов единиц величин и обязательной метрологической экспертизы
вооружения, военной и специальной техники и технической документации на них»»
Приказ Министра обороны РФ от 2.07.2016г. № 402«Об особенностях отнесения технических средств к средствам измерений военного
назначения, испытаний средств измерений военного назначения в целях утверждения типа и порядка утверждения их типа»
Государственные военные стандарты,
содержащие требования по метрологическому обеспечению
ГОСТ РВ 0008-000-2019 ГСС. Метрологическое обеспечение вооружения и военной техники. Основные положения
ГОСТ РВ ГСИ. Средства измерений военного назначения. Испытания и утверждение типа
ГОСТ РВ 0008-003=-2019 ГСИ. Метрологическая экспертиза образцов вооружения и военной техники. Организация и порядок проведения
ГОСТ РВ 0015-002-2020 СРПП.ВТ. Системы менеджмента качества. Общие требования
ГОСТ РВ 0008-001-2013 ГСИ. Обеспечение единства измерений при выполнении государственного оборонного заказа. Общие требования к
организации и порядку проведения метрологических работ. (приказ о принятии №12-ст от 03.12.2013, дсп). Дата введения в действие – 1 июля
2014 г.
ГОСТ РВ 0008-002-2013 ГСИ. Аттестация испытательного оборудования, применяемого при оценке соответствия оборонной продукции.
Организация и порядок проведения (приказ о принятии №11-ст от 03.12.2013, дсп). Дата введения в действие – 1 июля 2014 г.
МЕТРОЛОГИЧЕСКИЙ НАДЗОР ПРИ ПРОВЕДЕНИИ ВНУТРЕННЕГО АУДИТА. Часть 1
73

74.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

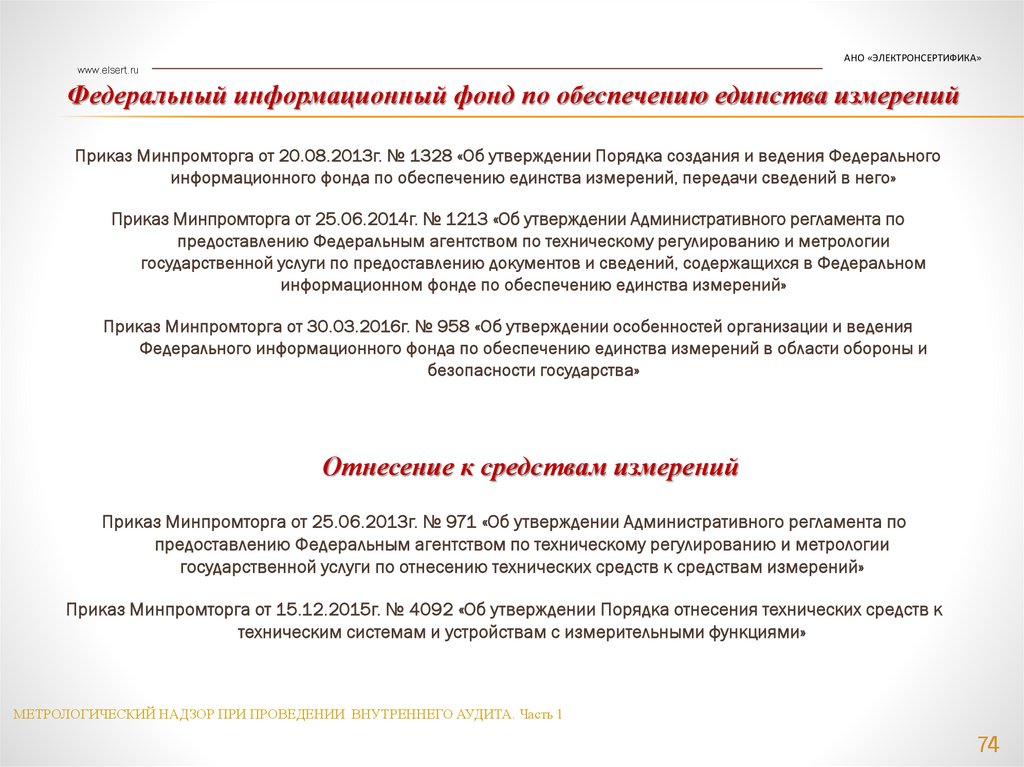

Федеральный информационный фонд по обеспечению единства измерений
Приказ Минпромторга от 20.08.2013г. № 1328 «Об утверждении Порядка создания и ведения Федерального
информационного фонда по обеспечению единства измерений, передачи сведений в него»
Приказ Минпромторга от 25.06.2014г. № 1213 «Об утверждении Административного регламента по
предоставлению Федеральным агентством по техническому регулированию и метрологии
государственной услуги по предоставлению документов и сведений, содержащихся в Федеральном
информационном фонде по обеспечению единства измерений»
Приказ Минпромторга от 30.03.2016г. № 958 «Об утверждении особенностей организации и ведения
Федерального информационного фонда по обеспечению единства измерений в области обороны и
безопасности государства»
Отнесение к средствам измерений
Приказ Минпромторга от 25.06.2013г. № 971 «Об утверждении Административного регламента по
предоставлению Федеральным агентством по техническому регулированию и метрологии
государственной услуги по отнесению технических средств к средствам измерений»
Приказ Минпромторга от 15.12.2015г. № 4092 «Об утверждении Порядка отнесения технических средств к
техническим системам и устройствам с измерительными функциями»
МЕТРОЛОГИЧЕСКИЙ НАДЗОР ПРИ ПРОВЕДЕНИИ ВНУТРЕННЕГО АУДИТА. Часть 1
74

75.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

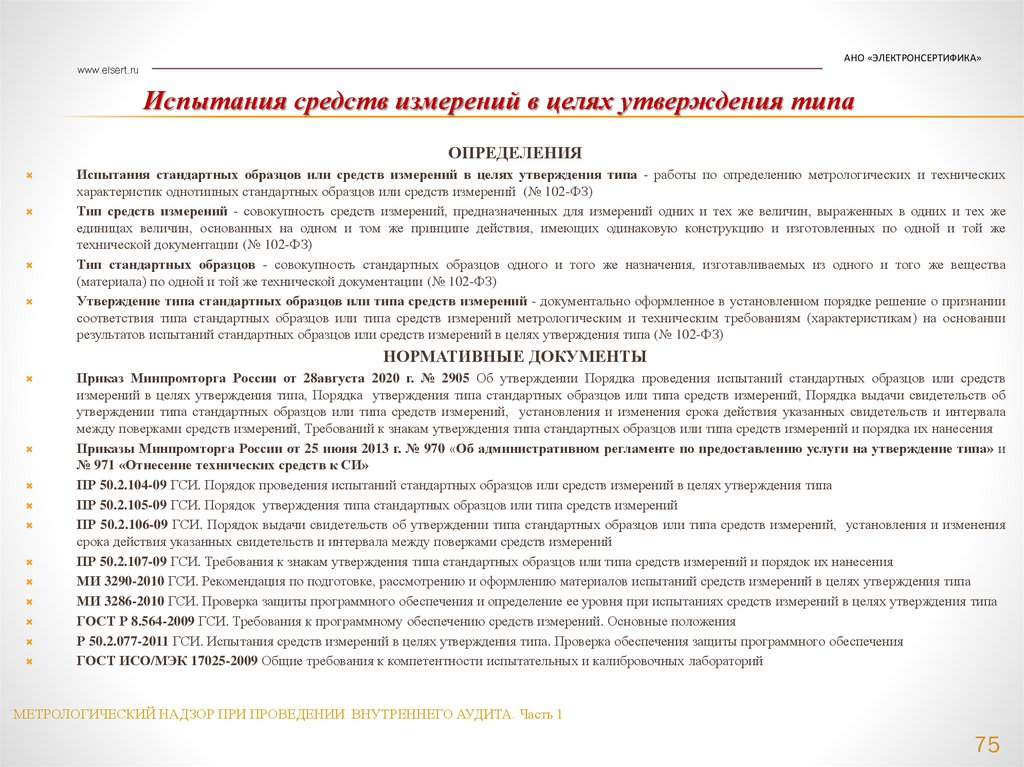

Испытания средств измерений в целях утверждения типа
ОПРЕДЕЛЕНИЯ
Испытания стандартных образцов или средств измерений в целях утверждения типа - работы по определению метрологических и технических
характеристик однотипных стандартных образцов или средств измерений (№ 102-ФЗ)
Тип средств измерений - совокупность средств измерений, предназначенных для измерений одних и тех же величин, выраженных в одних и тех же
единицах величин, основанных на одном и том же принципе действия, имеющих одинаковую конструкцию и изготовленных по одной и той же
технической документации (№ 102-ФЗ)
Тип стандартных образцов - совокупность стандартных образцов одного и того же назначения, изготавливаемых из одного и того же вещества
(материала) по одной и той же технической документации (№ 102-ФЗ)
Утверждение типа стандартных образцов или типа средств измерений - документально оформленное в установленном порядке решение о признании
соответствия типа стандартных образцов или типа средств измерений метрологическим и техническим требованиям (характеристикам) на основании
результатов испытаний стандартных образцов или средств измерений в целях утверждения типа (№ 102-ФЗ)
НОРМАТИВНЫЕ ДОКУМЕНТЫ
Приказ Минпромторга России от 28августа 2020 г. № 2905 Об утверждении Порядка проведения испытаний стандартных образцов или средств
измерений в целях утверждения типа, Порядка утверждения типа стандартных образцов или типа средств измерений, Порядка выдачи свидетельств об
утверждении типа стандартных образцов или типа средств измерений, установления и изменения срока действия указанных свидетельств и интервала
между поверками средств измерений, Требований к знакам утверждения типа стандартных образцов или типа средств измерений и порядка их нанесения
Приказы Минпромторга России от 25 июня 2013 г. № 970 «Об административном регламенте по предоставлению услуги на утверждение типа» и
№ 971 «Отнесение технических средств к СИ»
ПР 50.2.104-09 ГСИ. Порядок проведения испытаний стандартных образцов или средств измерений в целях утверждения типа
ПР 50.2.105-09 ГСИ. Порядок утверждения типа стандартных образцов или типа средств измерений
ПР 50.2.106-09 ГСИ. Порядок выдачи свидетельств об утверждении типа стандартных образцов или типа средств измерений, установления и изменения
срока действия указанных свидетельств и интервала между поверками средств измерений
ПР 50.2.107-09 ГСИ. Требования к знакам утверждения типа стандартных образцов или типа средств измерений и порядок их нанесения
МИ 3290-2010 ГСИ. Рекомендация по подготовке, рассмотрению и оформлению материалов испытаний средств измерений в целях утверждения типа
МИ 3286-2010 ГСИ. Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа
ГОСТ Р 8.564-2009 ГСИ. Требования к программному обеспечению средств измерений. Основные положения
Р 50.2.077-2011 ГСИ. Испытания средств измерений в целях утверждения типа. Проверка обеспечения защиты программного обеспечения
ГОСТ ИСО/МЭК 17025-2009 Общие требования к компетентности испытательных и калибровочных лабораторий
МЕТРОЛОГИЧЕСКИЙ НАДЗОР ПРИ ПРОВЕДЕНИИ ВНУТРЕННЕГО АУДИТА. Часть 1
75

76.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

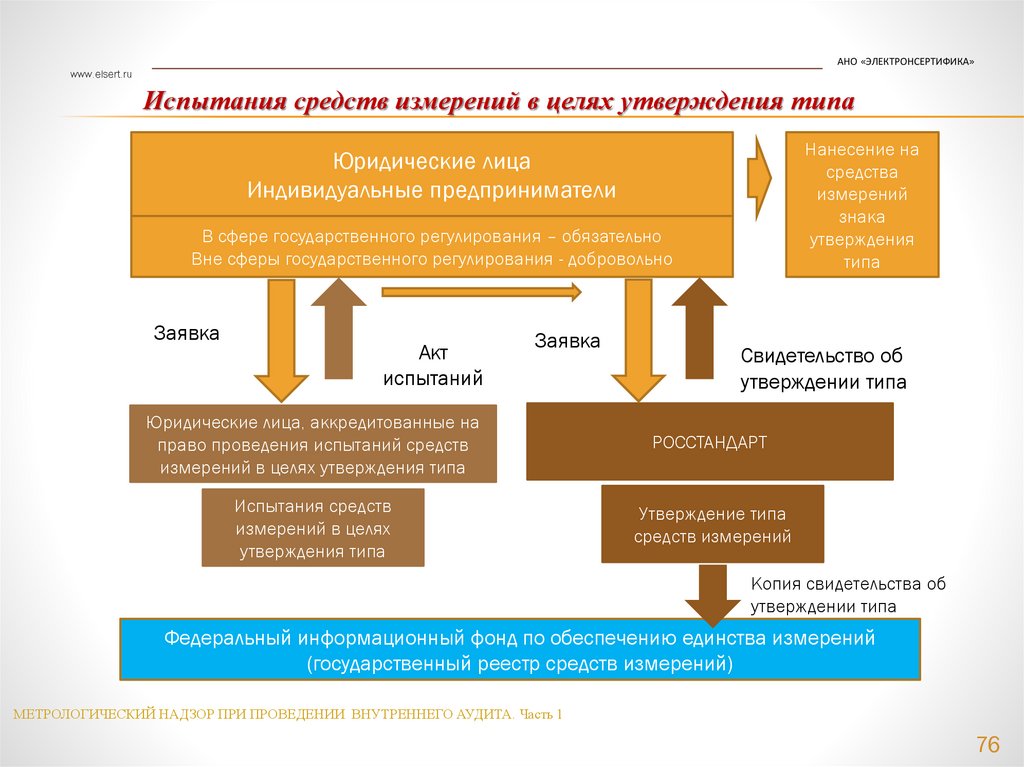

Испытания средств измерений в целях утверждения типа
Нанесение на
средства
измерений
знака
утверждения
типа
Юридические лица
Индивидуальные предприниматели
В сфере государственного регулирования – обязательно
Вне сферы государственного регулирования - добровольно
Заявка
Акт
испытаний
Заявка
Свидетельство об
утверждении типа
Юридические лица, аккредитованные на
право проведения испытаний средств
измерений в целях утверждения типа
РОССТАНДАРТ
Испытания средств
измерений в целях
утверждения типа
Утверждение типа
средств измерений
Копия свидетельства об
утверждении типа
Федеральный информационный фонд по обеспечению единства измерений
(государственный реестр средств измерений)
МЕТРОЛОГИЧЕСКИЙ НАДЗОР ПРИ ПРОВЕДЕНИИ ВНУТРЕННЕГО АУДИТА. Часть 1
76

77.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

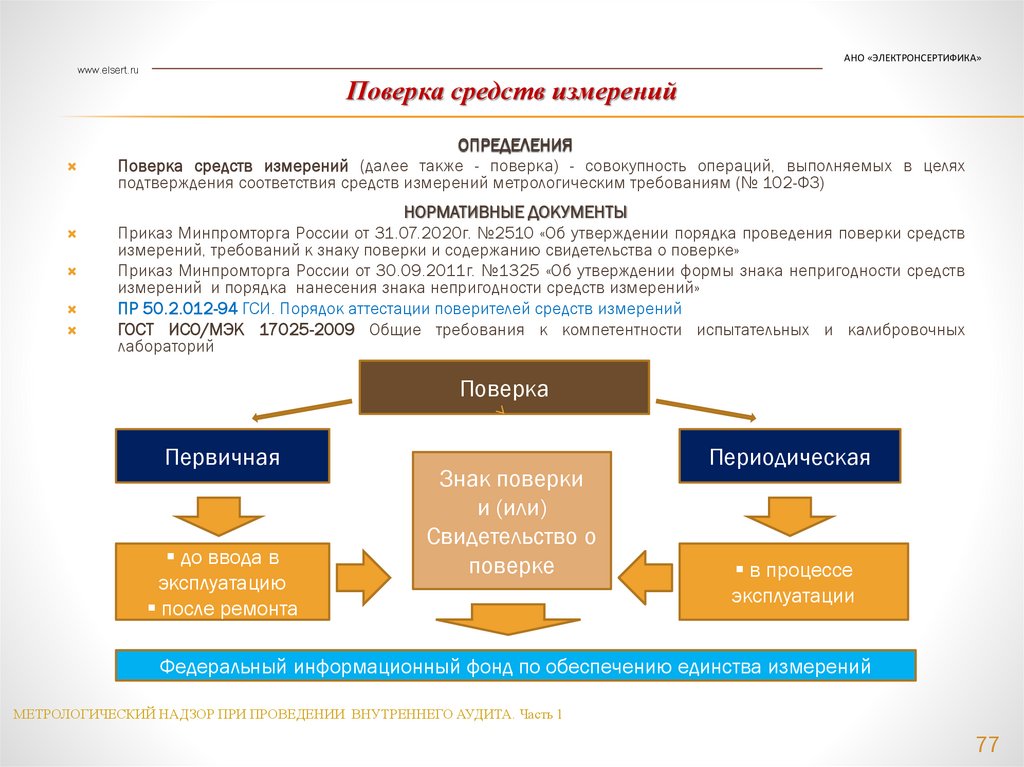

Поверка средств измерений
ОПРЕДЕЛЕНИЯ
Поверка средств измерений (далее также - поверка) - совокупность операций, выполняемых в целях
подтверждения соответствия средств измерений метрологическим требованиям (№ 102-ФЗ)
НОРМАТИВНЫЕ ДОКУМЕНТЫ
Приказ Минпромторга России от 31.07.2020г. №2510 «Об утверждении порядка проведения поверки средств
измерений, требований к знаку поверки и содержанию свидетельства о поверке»
Приказ Минпромторга России от 30.09.2011г. №1325 «Об утверждении формы знака непригодности средств
измерений и порядка нанесения знака непригодности средств измерений»
ПР 50.2.012-94 ГСИ. Порядок аттестации поверителей средств измерений
ГОСТ ИСО/МЭК 17025-2009 Общие требования к компетентности испытательных и калибровочных
лабораторий
Поверка
Первичная
до ввода в
эксплуатацию
после ремонта
Знак поверки
и (или)
Свидетельство о
поверке
Периодическая
в процессе
эксплуатации
Федеральный информационный фонд по обеспечению единства измерений
МЕТРОЛОГИЧЕСКИЙ НАДЗОР ПРИ ПРОВЕДЕНИИ ВНУТРЕННЕГО АУДИТА. Часть 1
77

78.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

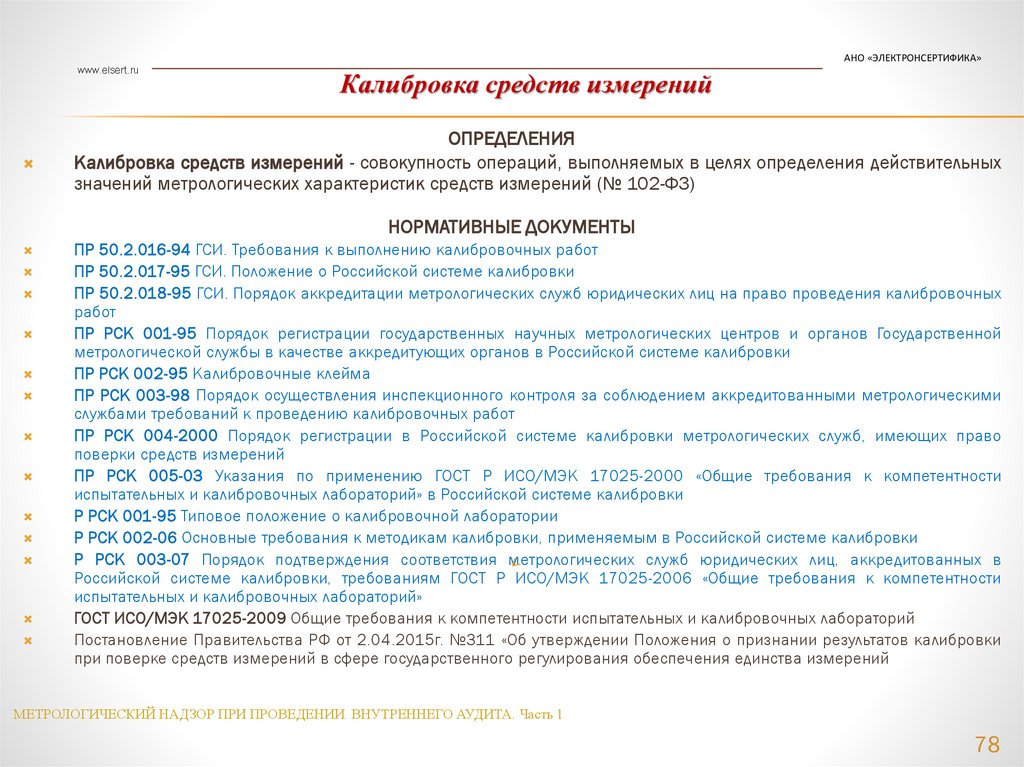

Калибровка средств измерений
ОПРЕДЕЛЕНИЯ
Калибровка средств измерений - совокупность операций, выполняемых в целях определения действительных
значений метрологических характеристик средств измерений (№ 102-ФЗ)
НОРМАТИВНЫЕ ДОКУМЕНТЫ
ПР 50.2.016-94 ГСИ. Требования к выполнению калибровочных работ
ПР 50.2.017-95 ГСИ. Положение о Российской системе калибровки
ПР 50.2.018-95 ГСИ. Порядок аккредитации метрологических служб юридических лиц на право проведения калибровочных
работ
ПР РСК 001-95 Порядок регистрации государственных научных метрологических центров и органов Государственной
метрологической службы в качестве аккредитующих органов в Российской системе калибровки
ПР РСК 002-95 Калибровочные клейма
ПР РСК 003-98 Порядок осуществления инспекционного контроля за соблюдением аккредитованными метрологическими
службами требований к проведению калибровочных работ
ПР РСК 004-2000 Порядок регистрации в Российской системе калибровки метрологических служб, имеющих право
поверки средств измерений
ПР РСК 005-03 Указания по применению ГОСТ Р ИСО/МЭК 17025-2000 «Общие требования к компетентности
испытательных и калибровочных лабораторий» в Российской системе калибровки
Р РСК 001-95 Типовое положение о калибровочной лаборатории
Р РСК 002-06 Основные требования к методикам калибровки, применяемым в Российской системе калибровки
Р РСК 003-07 Порядок подтверждения соответствия метрологических служб юридических лиц, аккредитованных в
Российской системе калибровки, требованиям ГОСТ Р ИСО/МЭК 17025-2006 «Общие требования к компетентности
испытательных и калибровочных лабораторий»
ГОСТ ИСО/МЭК 17025-2009 Общие требования к компетентности испытательных и калибровочных лабораторий
Постановление Правительства РФ от 2.04.2015г. №311 «Об утверждении Положения о признании результатов калибровки
при поверке средств измерений в сфере государственного регулирования обеспечения единства измерений
МЕТРОЛОГИЧЕСКИЙ НАДЗОР ПРИ ПРОВЕДЕНИИ ВНУТРЕННЕГО АУДИТА. Часть 1
78

79.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

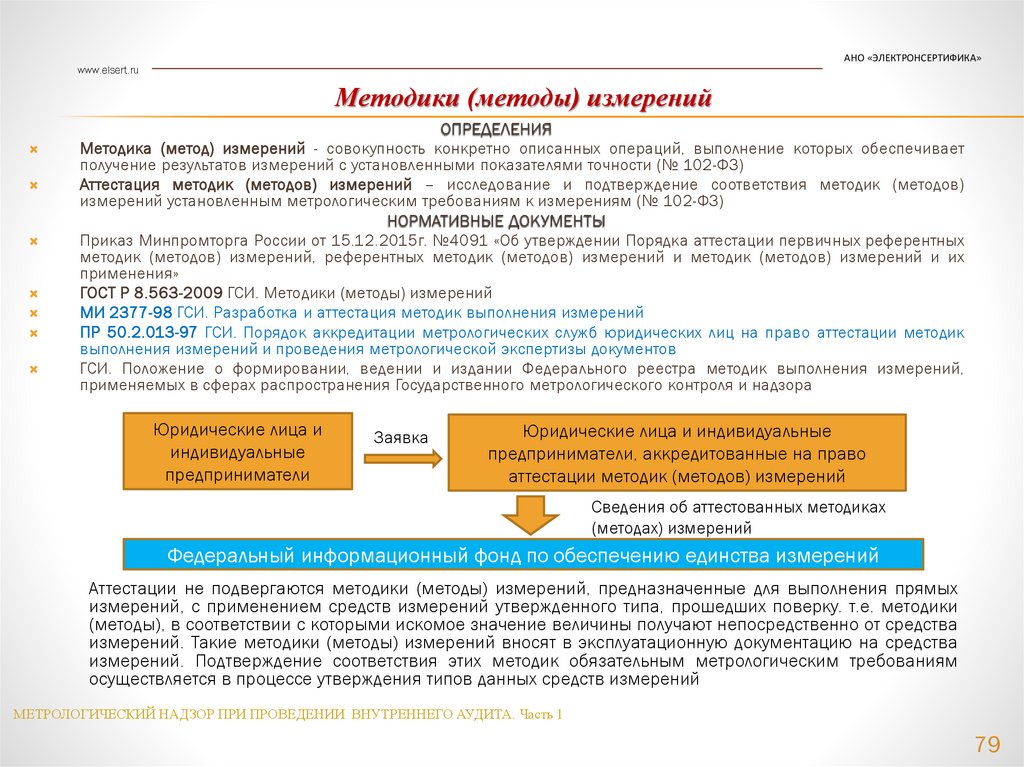

Методики (методы) измерений
ОПРЕДЕЛЕНИЯ
Методика (метод) измерений - совокупность конкретно описанных операций, выполнение которых обеспечивает
получение результатов измерений с установленными показателями точности (№ 102-ФЗ)
Аттестация методик (методов) измерений – исследование и подтверждение соответствия методик (методов)
измерений установленным метрологическим требованиям к измерениям (№ 102-ФЗ)
НОРМАТИВНЫЕ ДОКУМЕНТЫ
Приказ Минпромторга России от 15.12.2015г. №4091 «Об утверждении Порядка аттестации первичных референтных
методик (методов) измерений, референтных методик (методов) измерений и методик (методов) измерений и их
применения»
ГОСТ Р 8.563-2009 ГСИ. Методики (методы) измерений
МИ 2377-98 ГСИ. Разработка и аттестация методик выполнения измерений
ПР 50.2.013-97 ГСИ. Порядок аккредитации метрологических служб юридических лиц на право аттестации методик
выполнения измерений и проведения метрологической экспертизы документов
ГСИ. Положение о формировании, ведении и издании Федерального реестра методик выполнения измерений,
применяемых в сферах распространения Государственного метрологического контроля и надзора
Юридические лица и
индивидуальные
предприниматели
Заявка
Юридические лица и индивидуальные
предприниматели, аккредитованные на право
аттестации методик (методов) измерений
Сведения об аттестованных методиках
(методах) измерений
Федеральный информационный фонд по обеспечению единства измерений
Аттестации не подвергаются методики (методы) измерений, предназначенные для выполнения прямых
измерений, с применением средств измерений утвержденного типа, прошедших поверку. т.е. методики
(методы), в соответствии с которыми искомое значение величины получают непосредственно от средства
измерений. Такие методики (методы) измерений вносят в эксплуатационную документацию на средства
измерений. Подтверждение соответствия этих методик обязательным метрологическим требованиям
осуществляется в процессе утверждения типов данных средств измерений
МЕТРОЛОГИЧЕСКИЙ НАДЗОР ПРИ ПРОВЕДЕНИИ ВНУТРЕННЕГО АУДИТА. Часть 1
79

80.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru
Метрологическая экспертиза
ОПРЕДЕЛЕНИЯ
Метрологическая экспертиза - анализ и оценка правильности установления и соблюдения
метрологических требований применительно к объекту, подвергаемому экспертизе.
НОРМАТИВНЫЕ ДОКУМЕНТЫ
Приказ Минпромторга России от 30.07.2015г. № 2167 «Об утверждении Порядка проведения
обязательной метрологической экспертизы содержащихся в проектах нормативных правовых актов
Российской Федерации требований к измерениям, стандартным образцам и средствам измерений»
РМГ 63-2003 Рекомендация межгосударственная. ГСИ. Обеспечение эффективности измерений при
управлении технологическими процессами. Метрологическая экспертиза технической документации
МИ 2267-2000 ГСИ. Обеспечение эффективности измерений при управлении технологическими
процессами. Метрологическая экспертиза технической документации
МИ 1314-86 ГСИ. Порядок проведения метрологической экспертизы технических заданий на
разработку средств измерений
Метрологическая
экспертиза
Обязательная метрологическая экспертиза стандартов,
продукции, проектной, конструкторской, технологической
документации и других объектов проводится в порядке и
случаях, предусмотренных законодательством Российской
Федерации. Указанную экспертизу проводят
аккредитованные в установленном порядке в области
обеспечения единства измерений юридические лица и
индивидуальные предприниматели
В добровольном порядке может проводиться
метрологическая экспертиза продукции, проектной,
конструкторской, технологической документации и других
объектов, в отношении которых законодательством
Российской Федерации не предусмотрена обязательная
метрологическая экспертиза
МЕТРОЛОГИЧЕСКИЙ НАДЗОР ПРИ ПРОВЕДЕНИИ ВНУТРЕННЕГО АУДИТА. Часть 1
80

81.

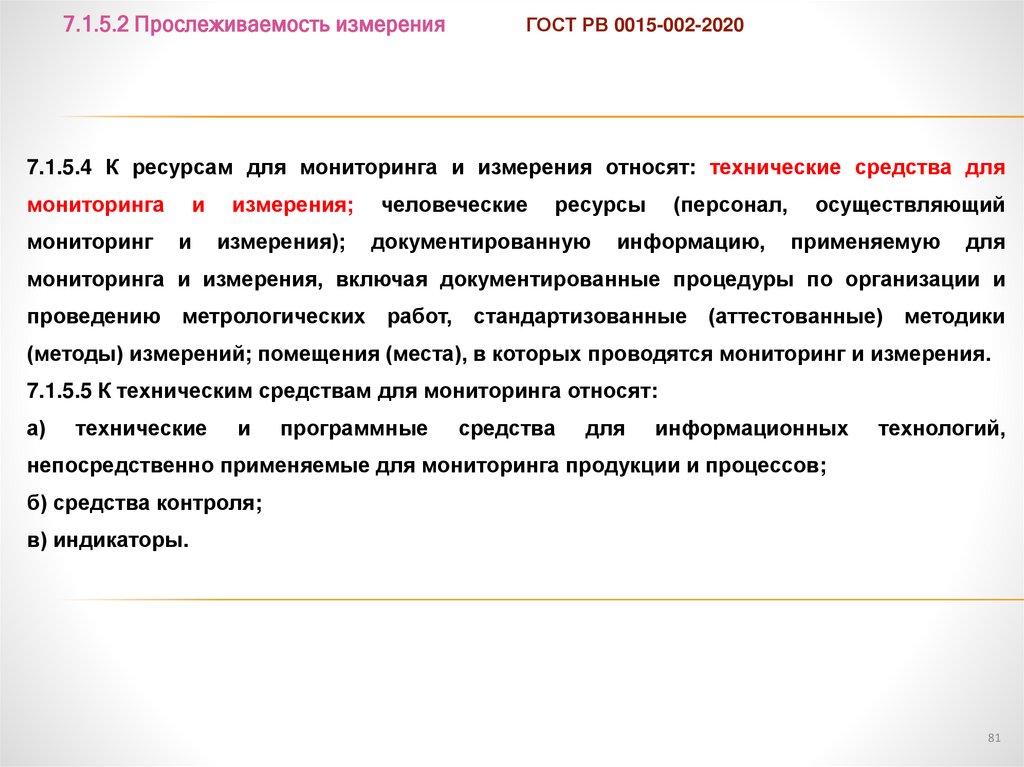

7.1.5.2 Прослеживаемость измерения
ГОСТ РВ 0015-002-2020
7.1.5.4 К ресурсам для мониторинга и измерения относят: технические средства для
мониторинга
мониторинг
и
и
измерения;
измерения);
человеческие
ресурсы
документированную
(персонал,
информацию,
осуществляющий
применяемую
для
мониторинга и измерения, включая документированные процедуры по организации и
проведению метрологических работ, стандартизованные (аттестованные) методики
(методы) измерений; помещения (места), в которых проводятся мониторинг и измерения.
7.1.5.5 К техническим средствам для мониторинга относят:
а)
технические
и
программные
средства
для
информационных
технологий,
непосредственно применяемые для мониторинга продукции и процессов;
б) средства контроля;
в) индикаторы.
81

82.

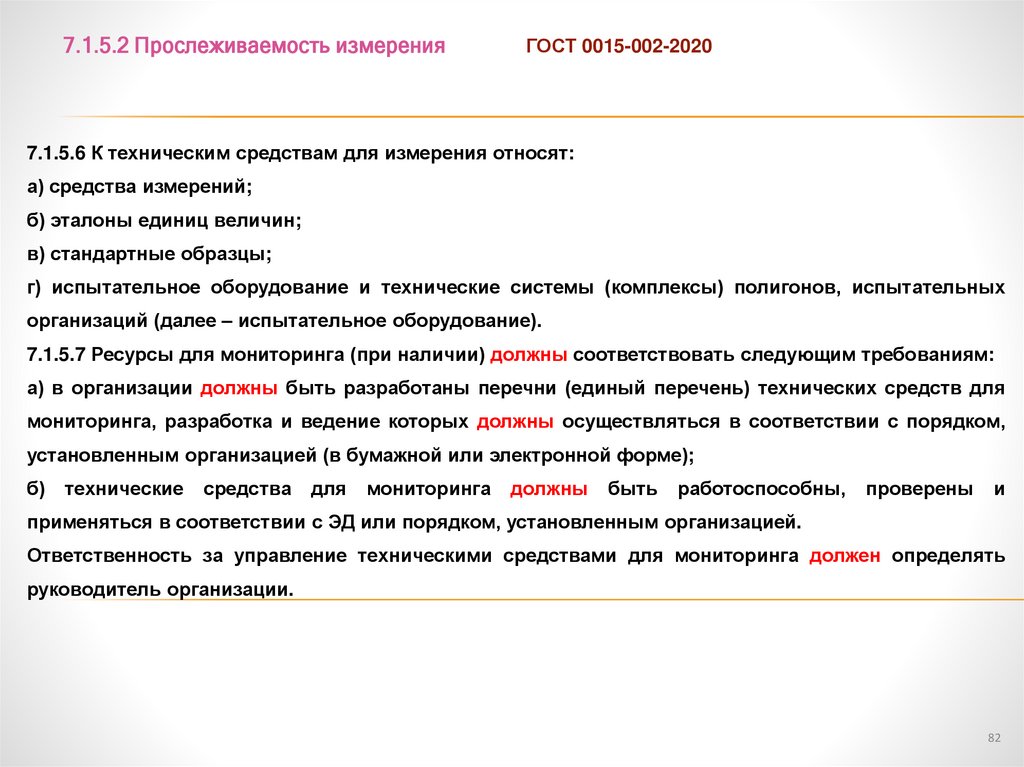

7.1.5.2 Прослеживаемость измерения
ГОСТ 0015-002-2020
7.1.5.6 К техническим средствам для измерения относят:
а) средства измерений;
б) эталоны единиц величин;
в) стандартные образцы;
г) испытательное оборудование и технические системы (комплексы) полигонов, испытательных
организаций (далее – испытательное оборудование).
7.1.5.7 Ресурсы для мониторинга (при наличии) должны соответствовать следующим требованиям:
а) в организации должны быть разработаны перечни (единый перечень) технических средств для
мониторинга, разработка и ведение которых должны осуществляться в соответствии с порядком,
установленным организацией (в бумажной или электронной форме);
б)
технические
средства
для
мониторинга
должны
быть
работоспособны,
проверены
и
применяться в соответствии с ЭД или порядком, установленным организацией.
Ответственность за управление техническими средствами для мониторинга должен определять
руководитель организации.
82

83.

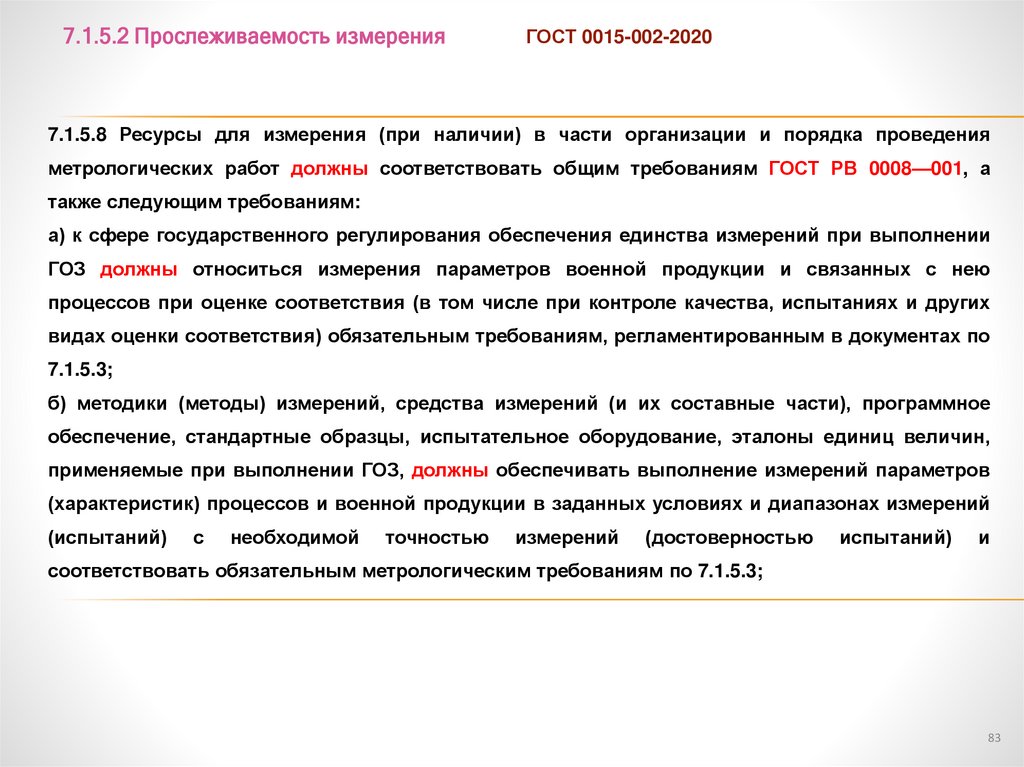

7.1.5.2 Прослеживаемость измерения
ГОСТ 0015-002-2020
7.1.5.8 Ресурсы для измерения (при наличии) в части организации и порядка проведения
метрологических работ должны соответствовать общим требованиям ГОСТ РВ 0008—001, а
также следующим требованиям:
а) к сфере государственного регулирования обеспечения единства измерений при выполнении
ГОЗ должны относиться измерения параметров военной продукции и связанных с нею
процессов при оценке соответствия (в том числе при контроле качества, испытаниях и других
видах оценки соответствия) обязательным требованиям, регламентированным в документах по
7.1.5.3;
б) методики (методы) измерений, средства измерений (и их составные части), программное
обеспечение, стандартные образцы, испытательное оборудование, эталоны единиц величин,
применяемые при выполнении ГОЗ, должны обеспечивать выполнение измерений параметров
(характеристик) процессов и военной продукции в заданных условиях и диапазонах измерений
(испытаний)
с
необходимой
точностью
измерений
(достоверностью
испытаний)
и
соответствовать обязательным метрологическим требованиям по 7.1.5.3;
83

84.

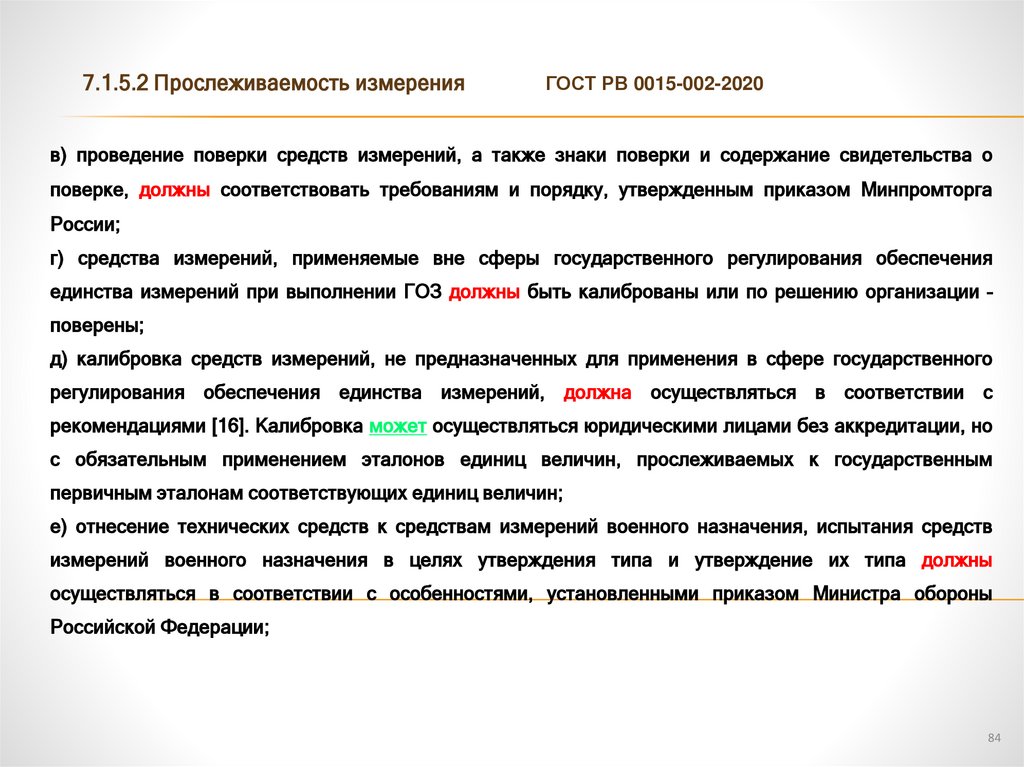

7.1.5.2 Прослеживаемость измерения
ГОСТ РВ 0015-002-2020
в) проведение поверки средств измерений, а также знаки поверки и содержание свидетельства о
поверке, должны соответствовать требованиям и порядку, утвержденным приказом Минпромторга
России;
г) средства измерений, применяемые вне сферы государственного регулирования обеспечения
единства измерений при выполнении ГОЗ должны быть калиброваны или по решению организации –
поверены;
д) калибровка средств измерений, не предназначенных для применения в сфере государственного
регулирования обеспечения единства измерений, должна осуществляться в соответствии с
рекомендациями [16]. Калибровка может осуществляться юридическими лицами без аккредитации, но
с обязательным применением эталонов единиц величин, прослеживаемых к государственным
первичным эталонам соответствующих единиц величин;
е) отнесение технических средств к средствам измерений военного назначения, испытания средств
измерений военного назначения в целях утверждения типа и утверждение их типа должны
осуществляться в соответствии с особенностями, установленными приказом Министра обороны
Российской Федерации;
84

85.

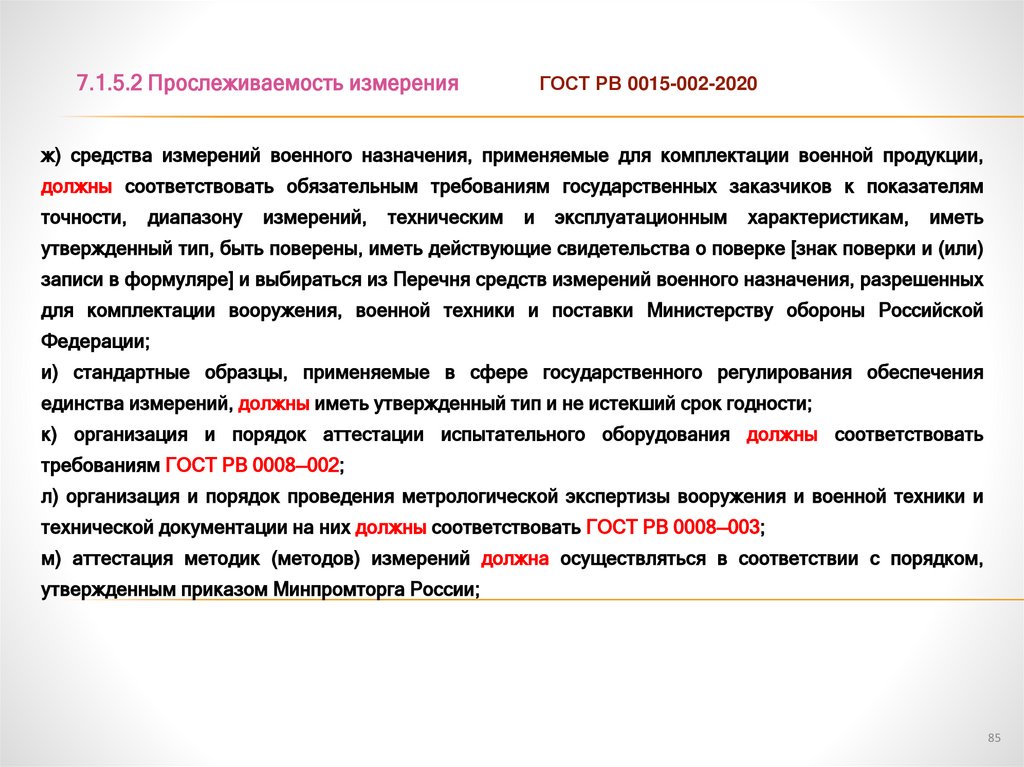

7.1.5.2 Прослеживаемость измерения
ГОСТ РВ 0015-002-2020
ж) средства измерений военного назначения, применяемые для комплектации военной продукции,
должны соответствовать обязательным требованиям государственных заказчиков к показателям
точности,
диапазону
измерений,
техническим
и
эксплуатационным
характеристикам,
иметь
утвержденный тип, быть поверены, иметь действующие свидетельства о поверке [знак поверки и (или)
записи в формуляре] и выбираться из Перечня средств измерений военного назначения, разрешенных
для комплектации вооружения, военной техники и поставки Министерству обороны Российской
Федерации;
и) стандартные образцы, применяемые в сфере государственного регулирования обеспечения
единства измерений, должны иметь утвержденный тип и не истекший срок годности;
к) организация и порядок аттестации испытательного оборудования должны соответствовать
требованиям ГОСТ РВ 0008—002;
л) организация и порядок проведения метрологической экспертизы вооружения и военной техники и
технической документации на них должны соответствовать ГОСТ РВ 0008—003;
м) аттестация методик (методов) измерений должна осуществляться в соответствии с порядком,
утвержденным приказом Минпромторга России;
85

86.

7.1.5.2 Прослеживаемость измерения
ГОСТ РВ 0015-002-2020
н) участие организации в проведении обязательной метрологической экспертизы образцов и
комплексов вооружения, военной и специальной техники, должно осуществляться в соответствии с
порядком, утвержденным приказом Министра обороны Российской Федерации;
п) документы (свидетельства, аттестаты, сертификаты, протоколы и др.), подтверждающие
пригодность технических средств для измерений к применению при выполнении ГОЗ, а также
документированные процедуры по организации и проведению метрологических работ, должны
управляться в соответствии с установленными в 7.5.3 требованиями, включая дополнительные
требования указанного пункта настоящего стандарта.
7.1.5.9
Перечень
задач,
решаемых
метрологической
службой
(либо
другим
структурным
подразделением или должностным лицом, ответственным за обеспечение единства измерений, – по
решению организации) с участием других подразделений организации, должен соответствовать
требованиям настоящего стандарта, а также ДСОП в области обеспечения единства измерений.
7.1.5.10 В случае применения технических средств для мониторинга и измерения, принадлежащих
заказчику
(потребителю)
или
другим
организациям,
требования
настоящего
стандарта
распространяются и на данные технические средства.
86

87.

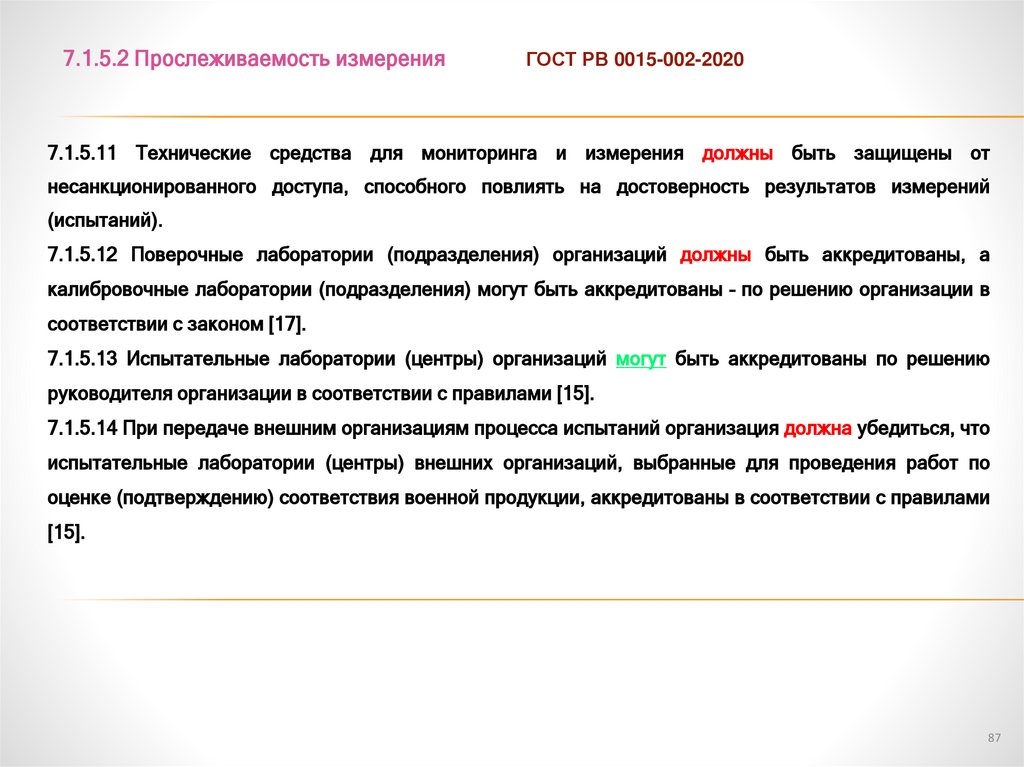

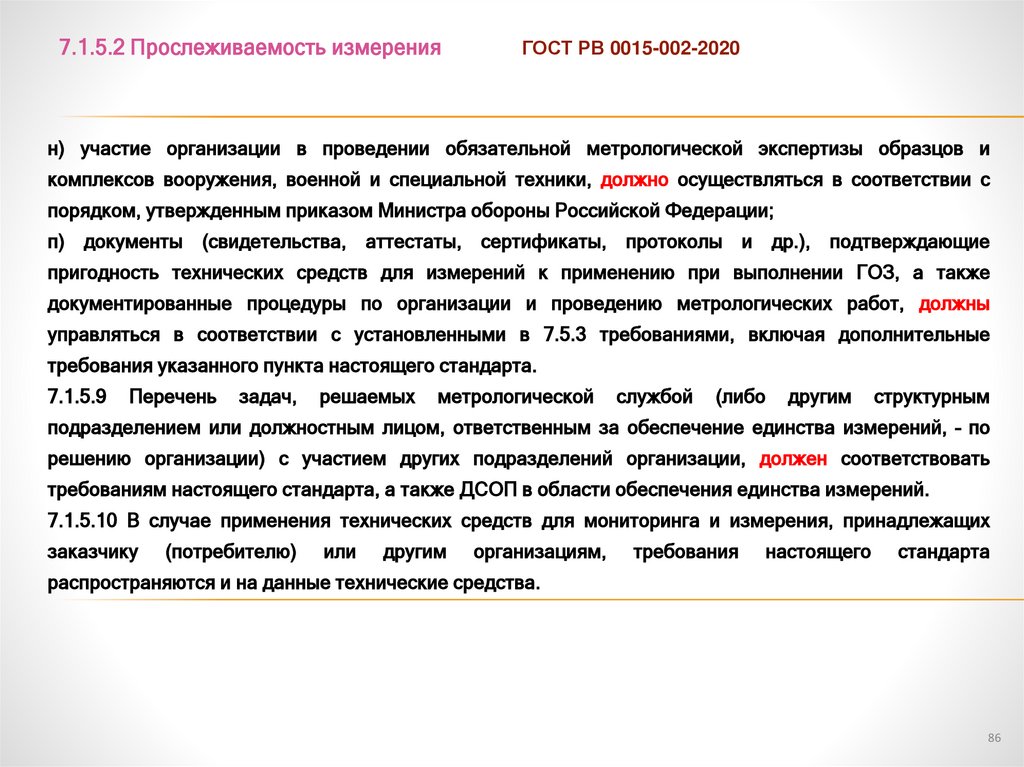

7.1.5.2 Прослеживаемость измерения
ГОСТ РВ 0015-002-2020
7.1.5.11 Технические средства для мониторинга и измерения должны быть защищены от
несанкционированного доступа, способного повлиять на достоверность результатов измерений
(испытаний).
7.1.5.12 Поверочные лаборатории (подразделения) организаций должны быть аккредитованы, а
калибровочные лаборатории (подразделения) могут быть аккредитованы – по решению организации в
соответствии с законом [17].
7.1.5.13 Испытательные лаборатории (центры) организаций могут быть аккредитованы по решению
руководителя организации в соответствии с правилами [15].
7.1.5.14 При передаче внешним организациям процесса испытаний организация должна убедиться, что
испытательные лаборатории (центры) внешних организаций, выбранные для проведения работ по
оценке (подтверждению) соответствия военной продукции, аккредитованы в соответствии с правилами
[15].
87

88.

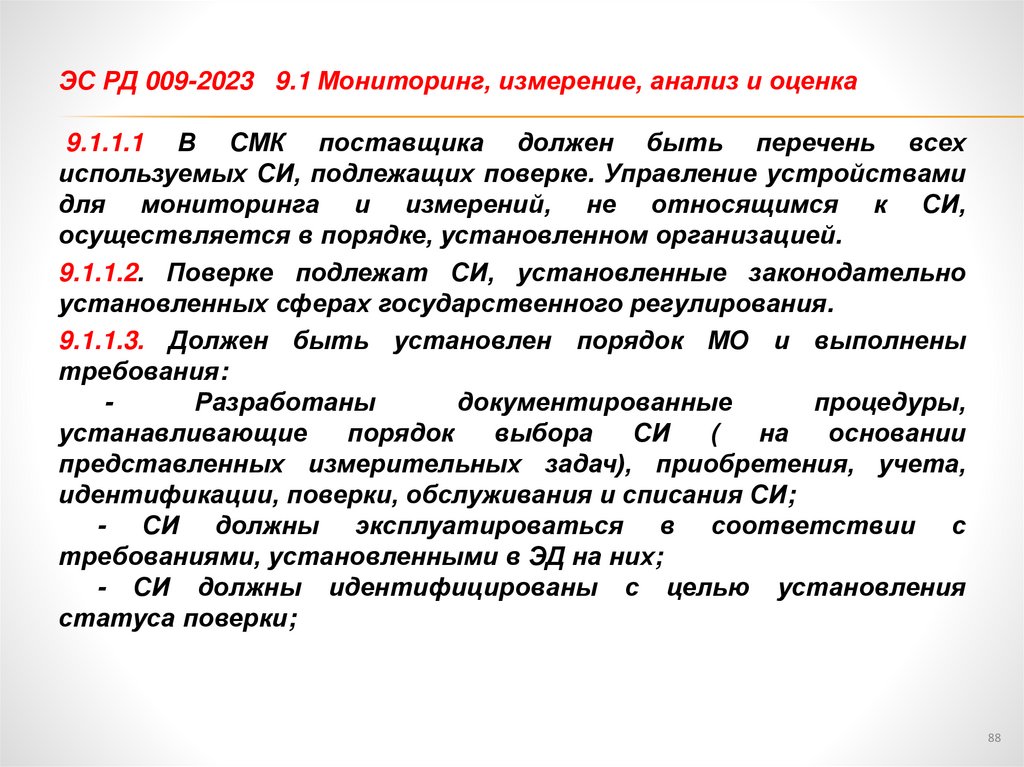

ЭС РД 009-2023 9.1 Мониторинг, измерение, анализ и оценка
9.1.1.1 В СМК поставщика должен быть перечень всех
используемых СИ, подлежащих поверке. Управление устройствами
для мониторинга и измерений, не относящимся к СИ,
осуществляется в порядке, установленном организацией.
9.1.1.2. Поверке подлежат СИ, установленные законодательно
установленных сферах государственного регулирования.
9.1.1.3. Должен быть установлен порядок МО и выполнены
требования:
Разработаны
документированные
процедуры,
устанавливающие
порядок
выбора
СИ
(
на
основании
представленных измерительных задач), приобретения, учета,
идентификации, поверки, обслуживания и списания СИ;
- СИ должны эксплуатироваться в соответствии с
требованиями, установленными в ЭД на них;
- СИ должны идентифицированы с целью установления
статуса поверки;
88

89.

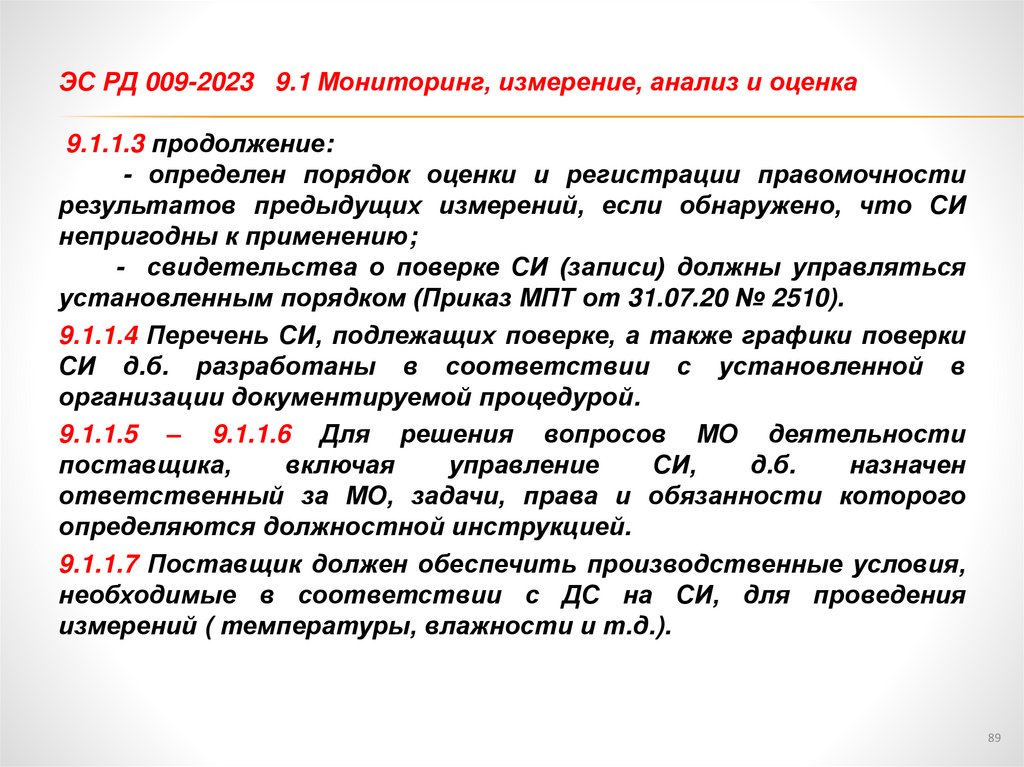

ЭС РД 009-2023 9.1 Мониторинг, измерение, анализ и оценка
9.1.1.3 продолжение:
- определен порядок оценки и регистрации правомочности
результатов предыдущих измерений, если обнаружено, что СИ
непригодны к применению;
- свидетельства о поверке СИ (записи) должны управляться
установленным порядком (Приказ МПТ от 31.07.20 № 2510).
9.1.1.4 Перечень СИ, подлежащих поверке, а также графики поверки
СИ д.б. разработаны в соответствии с установленной в
организации документируемой процедурой.
9.1.1.5 – 9.1.1.6 Для решения вопросов МО деятельности
поставщика,
включая
управление
СИ,
д.б.
назначен
ответственный за МО, задачи, права и обязанности которого
определяются должностной инструкцией.
9.1.1.7 Поставщик должен обеспечить производственные условия,
необходимые в соответствии с ДС на СИ, для проведения
измерений ( температуры, влажности и т.д.).
89

90.

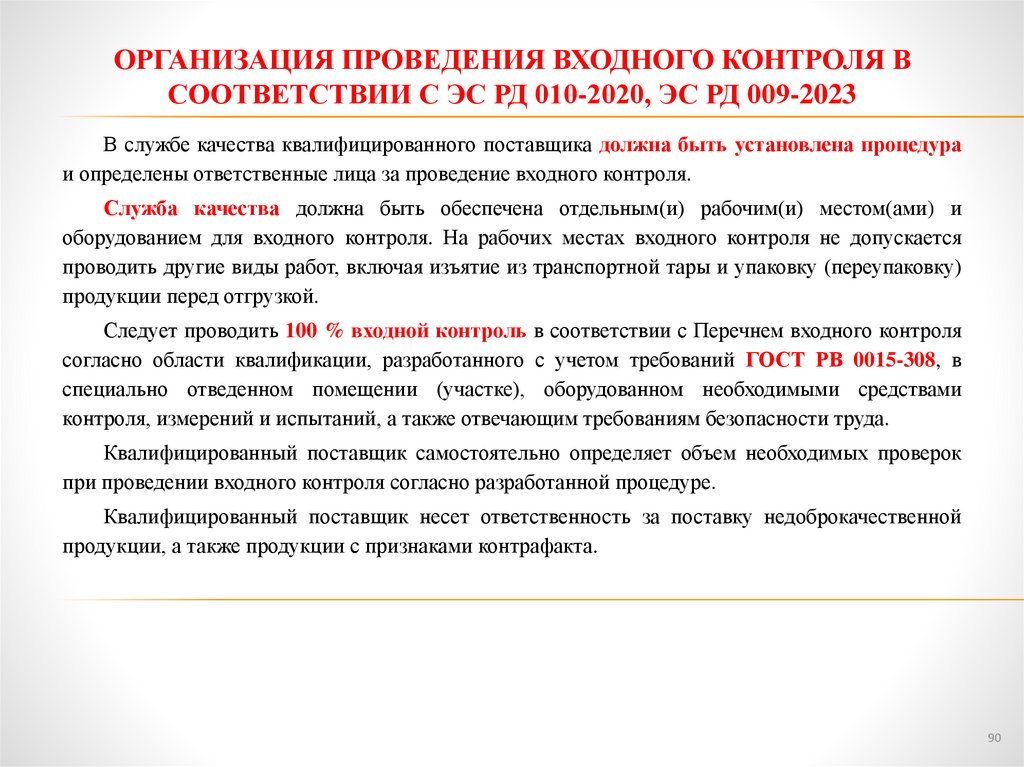

ОРГАНИЗАЦИЯ ПРОВЕДЕНИЯ ВХОДНОГО КОНТРОЛЯ В
СООТВЕТСТВИИ С ЭС РД 010-2020, ЭС РД 009-2023
В службе качества квалифицированного поставщика должна быть установлена процедура
и определены ответственные лица за проведение входного контроля.
Служба качества должна быть обеспечена отдельным(и) рабочим(и) местом(ами) и
оборудованием для входного контроля. На рабочих местах входного контроля не допускается
проводить другие виды работ, включая изъятие из транспортной тары и упаковку (переупаковку)
продукции перед отгрузкой.
Следует проводить 100 % входной контроль в соответствии с Перечнем входного контроля
согласно области квалификации, разработанного с учетом требований ГОСТ РВ 0015-308, в
специально отведенном помещении (участке), оборудованном необходимыми средствами
контроля, измерений и испытаний, а также отвечающим требованиям безопасности труда.
Квалифицированный поставщик самостоятельно определяет объем необходимых проверок
при проведении входного контроля согласно разработанной процедуре.
Квалифицированный поставщик несет ответственность за поставку недоброкачественной
продукции, а также продукции с признаками контрафакта.
90

91.

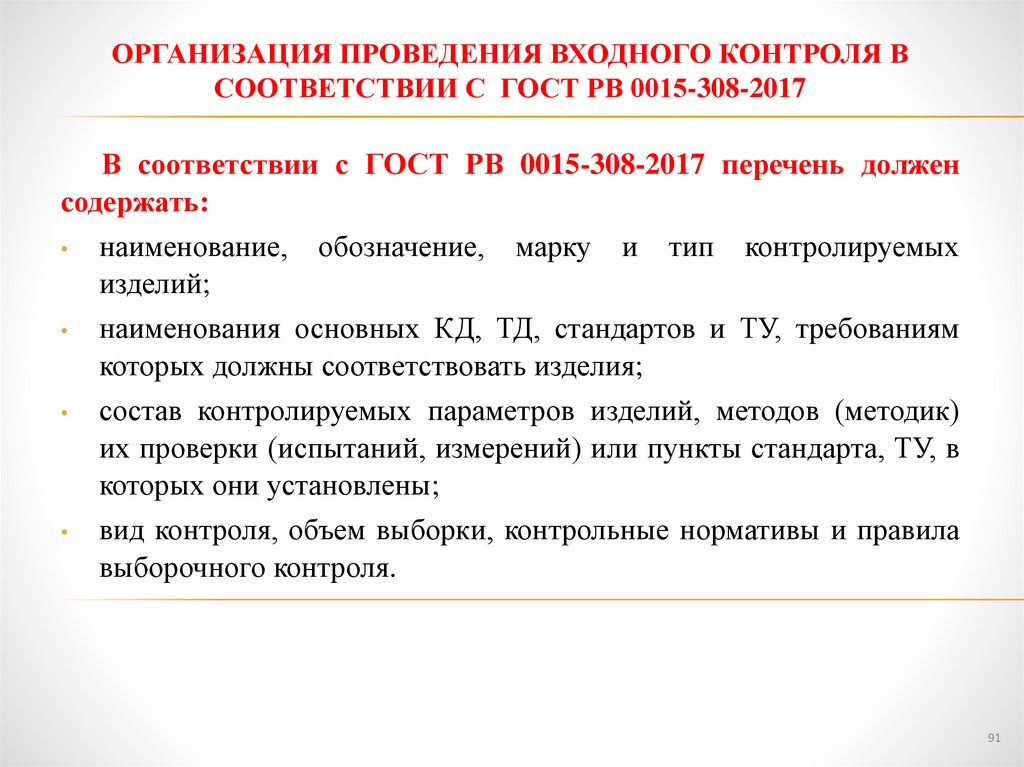

ОРГАНИЗАЦИЯ ПРОВЕДЕНИЯ ВХОДНОГО КОНТРОЛЯ В
СООТВЕТСТВИИ С ГОСТ РВ 0015-308-2017
В соответствии с ГОСТ РВ 0015-308-2017 перечень должен
содержать:
• наименование, обозначение, марку и тип контролируемых
изделий;
• наименования основных КД, ТД, стандартов и ТУ, требованиям
которых должны соответствовать изделия;
• состав контролируемых параметров изделий, методов (методик)
их проверки (испытаний, измерений) или пункты стандарта, ТУ, в
которых они установлены;
• вид контроля, объем выборки, контрольные нормативы и правила
выборочного контроля.
91

92.

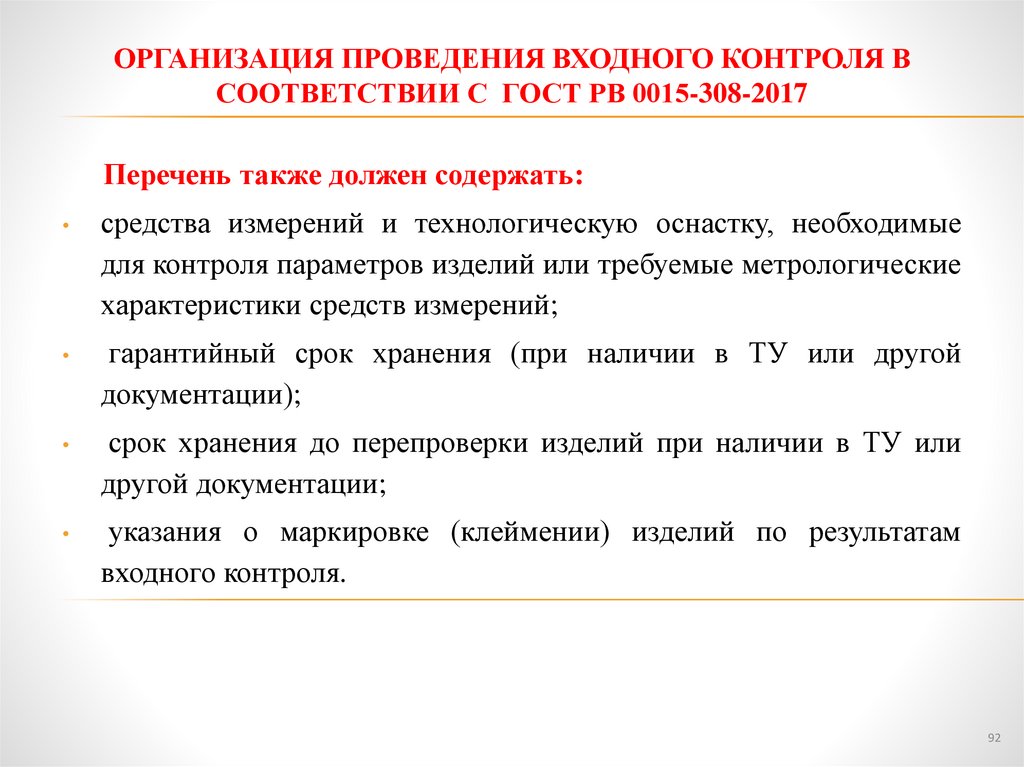

ОРГАНИЗАЦИЯ ПРОВЕДЕНИЯ ВХОДНОГО КОНТРОЛЯ В
СООТВЕТСТВИИ С ГОСТ РВ 0015-308-2017
Перечень также должен содержать:
средства измерений и технологическую оснастку, необходимые
для контроля параметров изделий или требуемые метрологические
характеристики средств измерений;
гарантийный срок хранения (при наличии в ТУ или другой
документации);
срок хранения до перепроверки изделий при наличии в ТУ или
другой документации;
указания о маркировке (клеймении) изделий по результатам
входного контроля.
92

93.

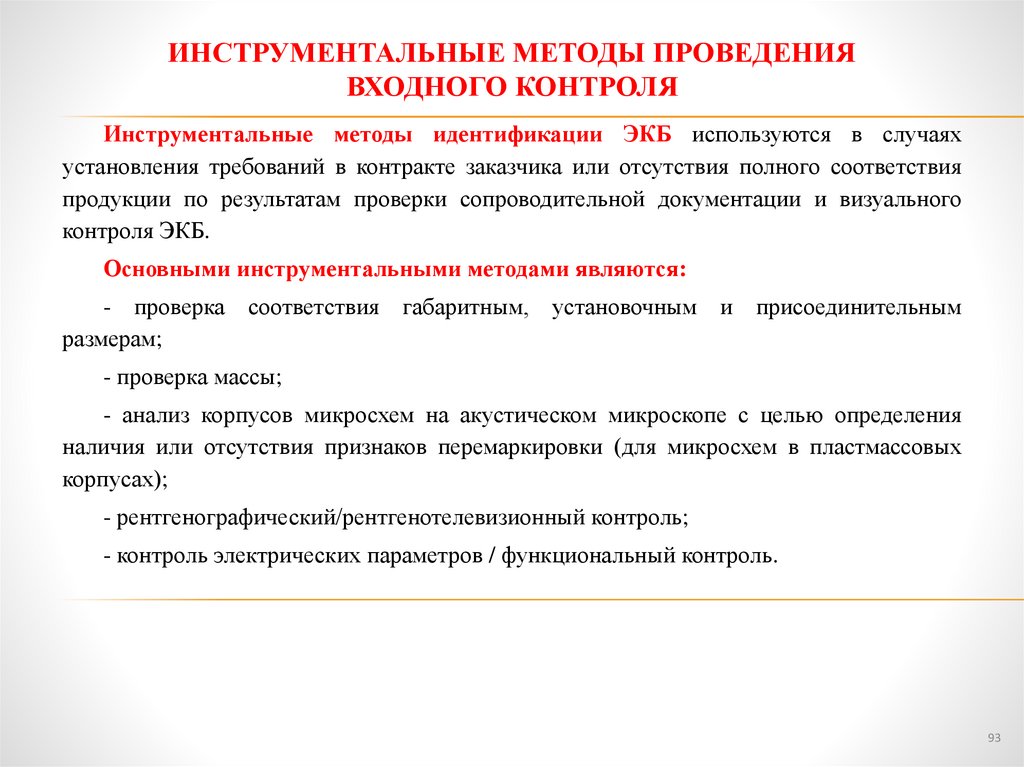

ИНСТРУМЕНТАЛЬНЫЕ МЕТОДЫ ПРОВЕДЕНИЯ
ВХОДНОГО КОНТРОЛЯ
Инструментальные методы идентификации ЭКБ используются в случаях
установления требований в контракте заказчика или отсутствия полного соответствия
продукции по результатам проверки сопроводительной документации и визуального
контроля ЭКБ.
Основными инструментальными методами являются:
- проверка соответствия габаритным, установочным и присоединительным
размерам;
- проверка массы;
- анализ корпусов микросхем на акустическом микроскопе с целью определения
наличия или отсутствия признаков перемаркировки (для микросхем в пластмассовых
корпусах);
- рентгенографический/рентгенотелевизионный контроль;
- контроль электрических параметров / функциональный контроль.
93

94.

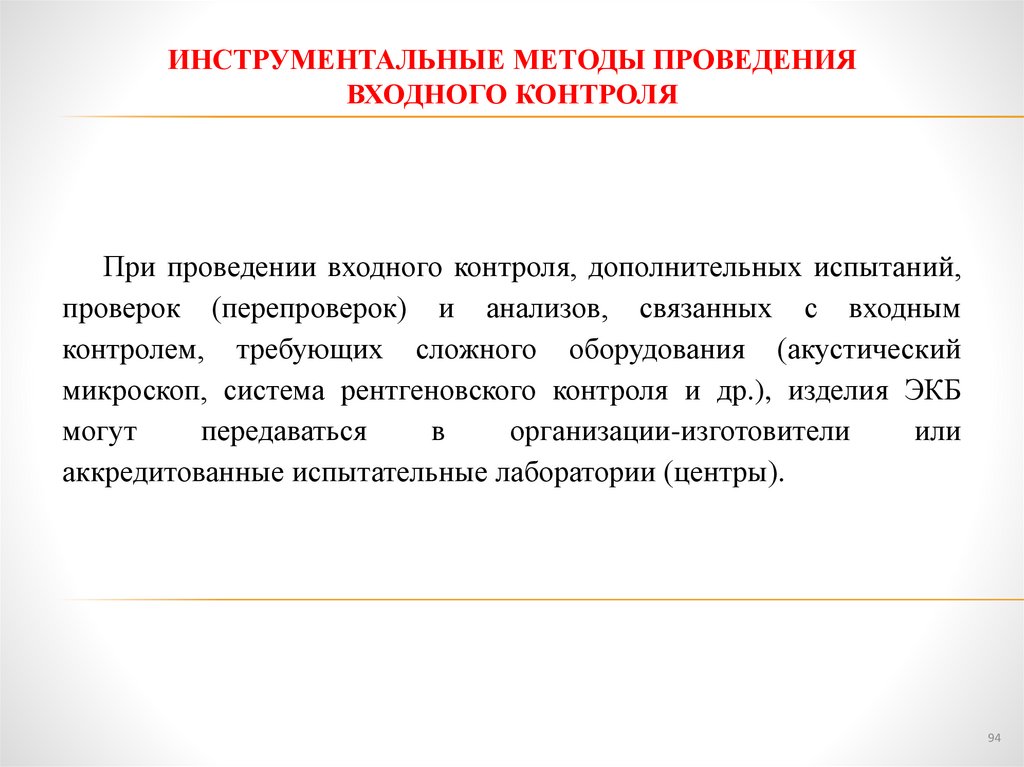

ИНСТРУМЕНТАЛЬНЫЕ МЕТОДЫ ПРОВЕДЕНИЯ
ВХОДНОГО КОНТРОЛЯ
При проведении входного контроля, дополнительных испытаний,
проверок (перепроверок) и анализов, связанных с входным
контролем, требующих сложного оборудования (акустический
микроскоп, система рентгеновского контроля и др.), изделия ЭКБ
могут
передаваться
в
организации-изготовители
или
аккредитованные испытательные лаборатории (центры).
94

95.

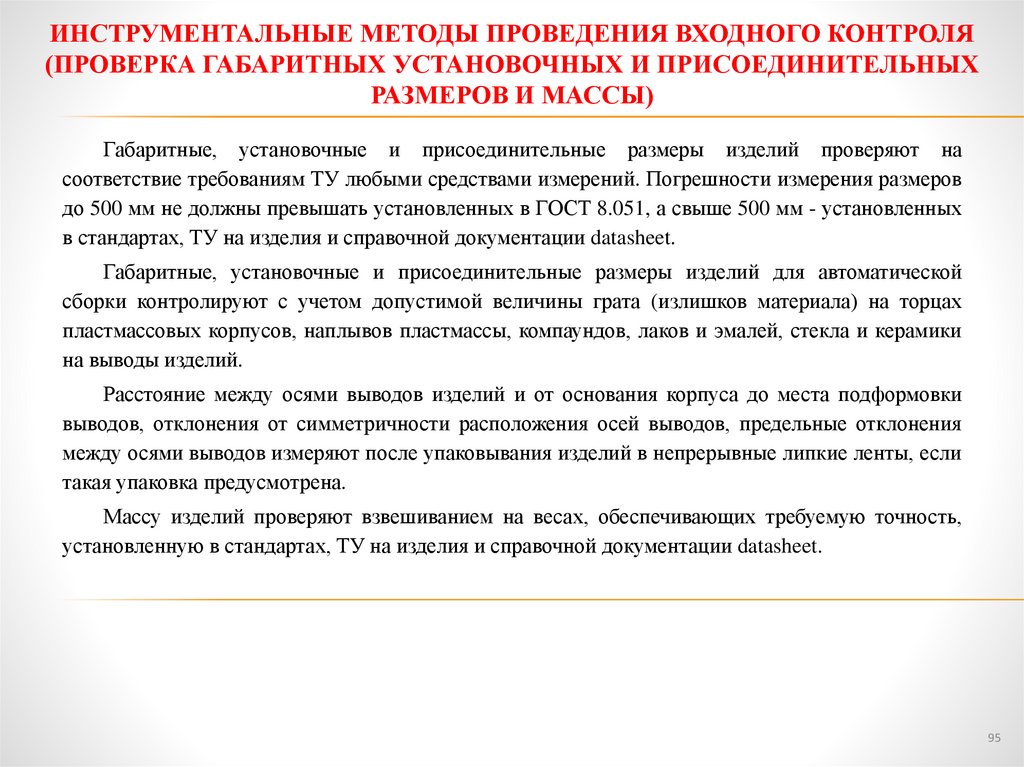

ИНСТРУМЕНТАЛЬНЫЕ МЕТОДЫ ПРОВЕДЕНИЯ ВХОДНОГО КОНТРОЛЯ
(ПРОВЕРКА ГАБАРИТНЫХ УСТАНОВОЧНЫХ И ПРИСОЕДИНИТЕЛЬНЫХ
РАЗМЕРОВ И МАССЫ)
Габаритные, установочные и присоединительные размеры изделий проверяют на
соответствие требованиям ТУ любыми средствами измерений. Погрешности измерения размеров
до 500 мм не должны превышать установленных в ГОСТ 8.051, а свыше 500 мм - установленных
в стандартах, ТУ на изделия и справочной документации datasheet.
Габаритные, установочные и присоединительные размеры изделий для автоматической
сборки контролируют с учетом допустимой величины грата (излишков материала) на торцах
пластмассовых корпусов, наплывов пластмассы, компаундов, лаков и эмалей, стекла и керамики
на выводы изделий.
Расстояние между осями выводов изделий и от основания корпуса до места подформовки
выводов, отклонения от симметричности расположения осей выводов, предельные отклонения
между осями выводов измеряют после упаковывания изделий в непрерывные липкие ленты, если
такая упаковка предусмотрена.
Массу изделий проверяют взвешиванием на весах, обеспечивающих требуемую точность,
установленную в стандартах, ТУ на изделия и справочной документации datasheet.
95

96.

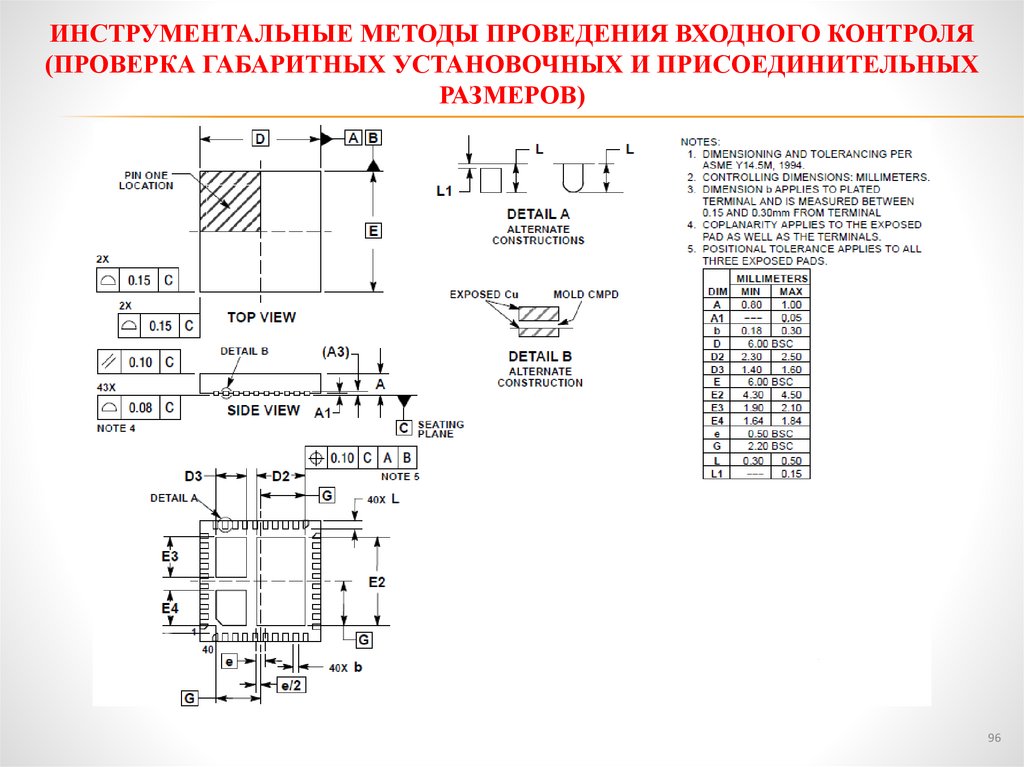

ИНСТРУМЕНТАЛЬНЫЕ МЕТОДЫ ПРОВЕДЕНИЯ ВХОДНОГО КОНТРОЛЯ
(ПРОВЕРКА ГАБАРИТНЫХ УСТАНОВОЧНЫХ И ПРИСОЕДИНИТЕЛЬНЫХ
РАЗМЕРОВ)
96

97.

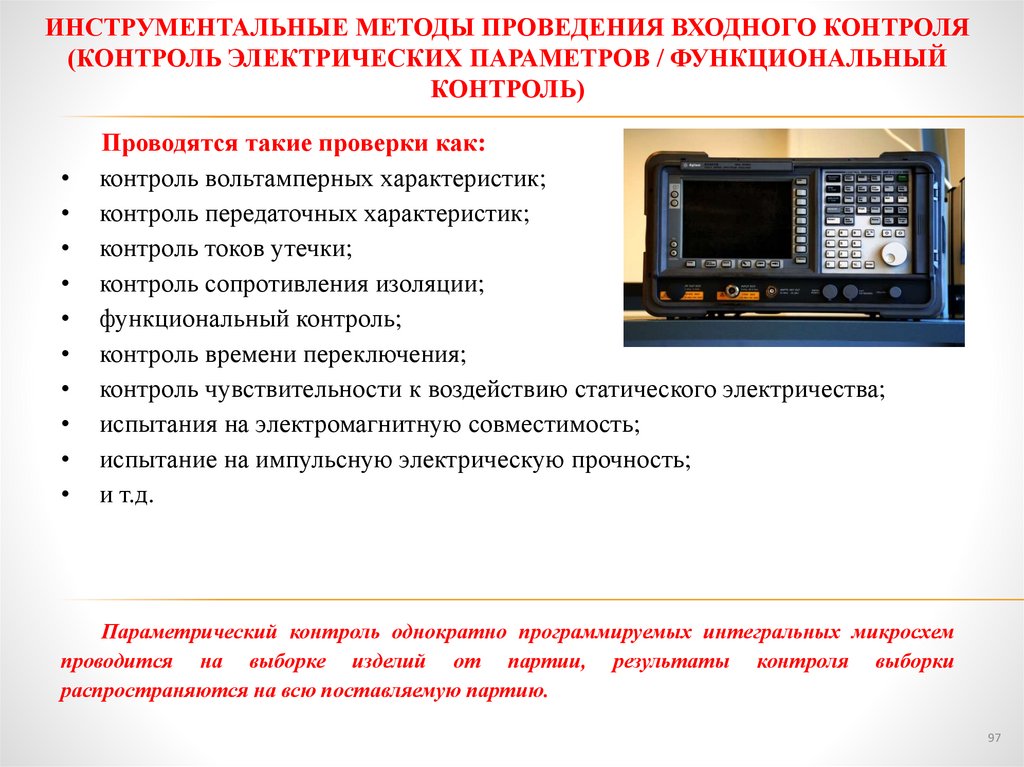

ИНСТРУМЕНТАЛЬНЫЕ МЕТОДЫ ПРОВЕДЕНИЯ ВХОДНОГО КОНТРОЛЯ
(КОНТРОЛЬ ЭЛЕКТРИЧЕСКИХ ПАРАМЕТРОВ / ФУНКЦИОНАЛЬНЫЙ
КОНТРОЛЬ)
Проводятся такие проверки как:
контроль вольтамперных характеристик;
контроль передаточных характеристик;
контроль токов утечки;
контроль сопротивления изоляции;
функциональный контроль;
контроль времени переключения;
контроль чувствительности к воздействию статического электричества;
испытания на электромагнитную совместимость;
испытание на импульсную электрическую прочность;
и т.д.
Параметрический контроль однократно программируемых интегральных микросхем
проводится на выборке изделий от партии, результаты контроля выборки
распространяются на всю поставляемую партию.
97

98.

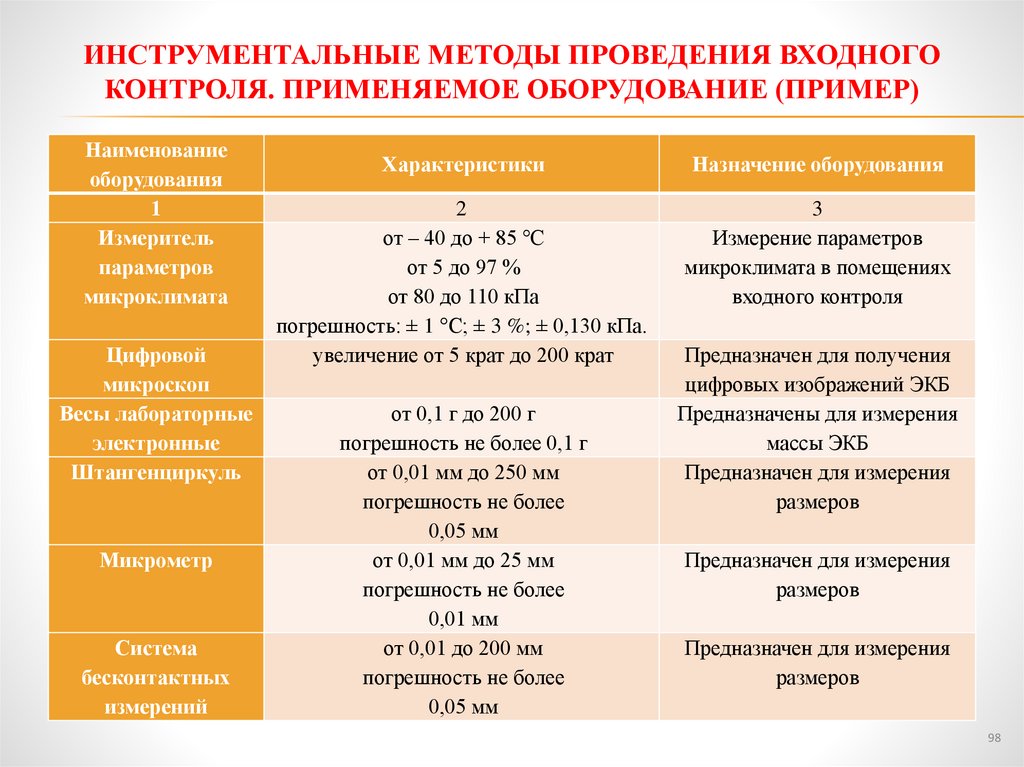

ИНСТРУМЕНТАЛЬНЫЕ МЕТОДЫ ПРОВЕДЕНИЯ ВХОДНОГО
КОНТРОЛЯ. ПРИМЕНЯЕМОЕ ОБОРУДОВАНИЕ (ПРИМЕР)
Наименование
оборудования
1
Измеритель
параметров
микроклимата
Цифровой
микроскоп
Весы лабораторные
электронные
Штангенциркуль
Микрометр
Система
бесконтактных
измерений
Характеристики
Назначение оборудования
2
от – 40 до + 85 ℃
от 5 до 97 %
от 80 до 110 кПа
погрешность: ± 1 °С; ± 3 %; ± 0,130 кПа.
увеличение от 5 крат до 200 крат
3
Измерение параметров
микроклимата в помещениях
входного контроля
от 0,1 г до 200 г
погрешность не более 0,1 г
от 0,01 мм до 250 мм
погрешность не более
0,05 мм
от 0,01 мм до 25 мм
погрешность не более
0,01 мм
от 0,01 до 200 мм
погрешность не более
0,05 мм
Предназначен для получения
цифровых изображений ЭКБ
Предназначены для измерения
массы ЭКБ
Предназначен для измерения
размеров
Предназначен для измерения
размеров
Предназначен для измерения
размеров
98

99.

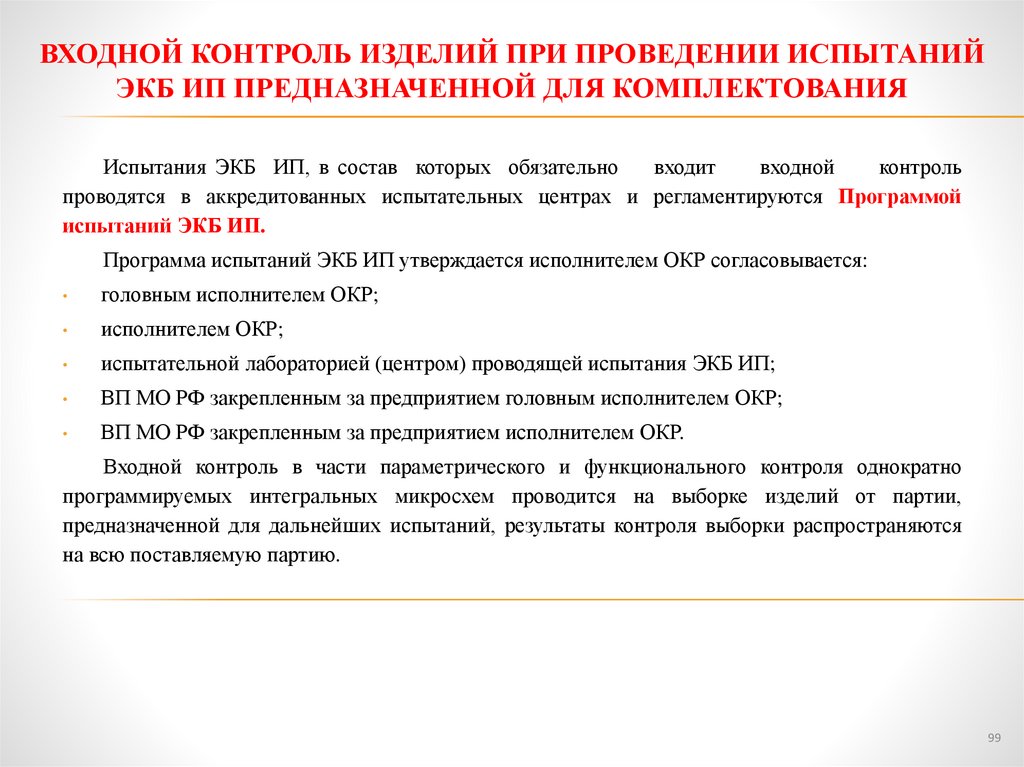

ВХОДНОЙ КОНТРОЛЬ ИЗДЕЛИЙ ПРИ ПРОВЕДЕНИИ ИСПЫТАНИЙ
ЭКБ ИП ПРЕДНАЗНАЧЕННОЙ ДЛЯ КОМПЛЕКТОВАНИЯ
Испытания ЭКБ ИП, в состав которых обязательно
входит
входной
контроль
проводятся в аккредитованных испытательных центрах и регламентируются Программой
испытаний ЭКБ ИП.
Программа испытаний ЭКБ ИП утверждается исполнителем ОКР согласовывается:
головным исполнителем ОКР;
исполнителем ОКР;
испытательной лабораторией (центром) проводящей испытания ЭКБ ИП;
ВП МО РФ закрепленным за предприятием головным исполнителем ОКР;
ВП МО РФ закрепленным за предприятием исполнителем ОКР.
Входной контроль в части параметрического и функционального контроля однократно
программируемых интегральных микросхем проводится на выборке изделий от партии,
предназначенной для дальнейших испытаний, результаты контроля выборки распространяются
на всю поставляемую партию.
99

100.

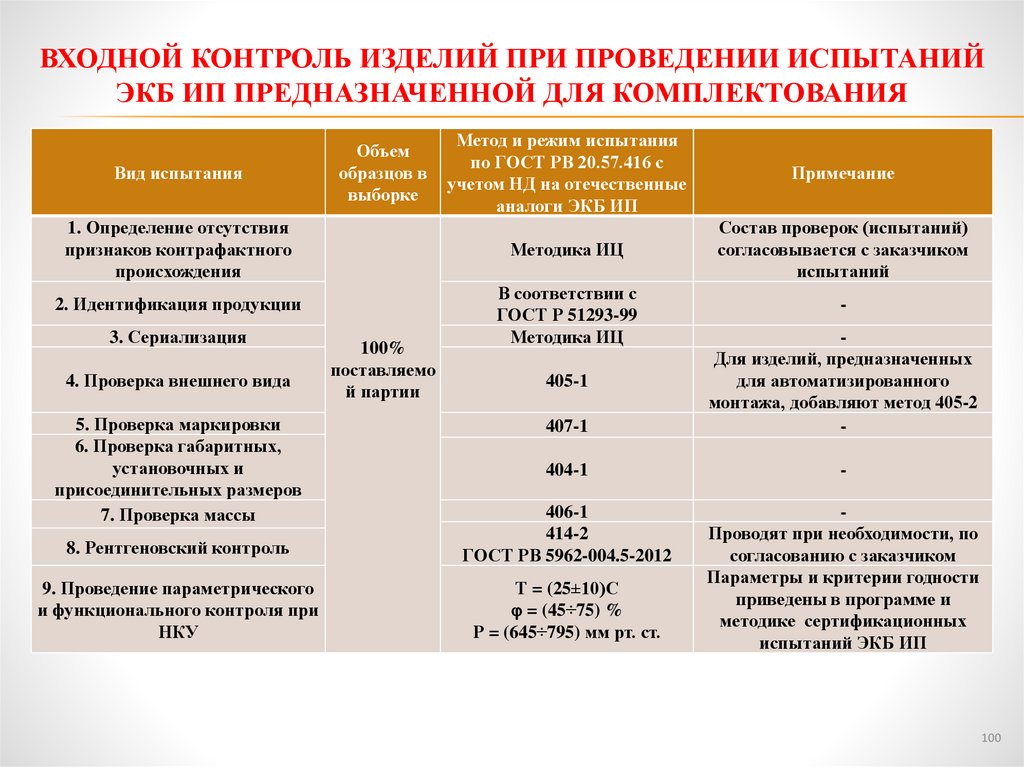

ВХОДНОЙ КОНТРОЛЬ ИЗДЕЛИЙ ПРИ ПРОВЕДЕНИИ ИСПЫТАНИЙ
ЭКБ ИП ПРЕДНАЗНАЧЕННОЙ ДЛЯ КОМПЛЕКТОВАНИЯ
Вид испытания
Объем
образцов в
выборке
1. Определение отсутствия
признаков контрафактного
происхождения
2. Идентификация продукции
3. Сериализация
Метод и режим испытания
по ГОСТ РВ 20.57.416 с
учетом НД на отечественные
аналоги ЭКБ ИП
Примечание
Методика ИЦ
Состав проверок (испытаний)
согласовывается с заказчиком
испытаний
В соответствии с
ГОСТ Р 51293-99
Методика ИЦ
-
407-1
Для изделий, предназначенных
для автоматизированного
монтажа, добавляют метод 405-2
-
404-1
-
8. Рентгеновский контроль
406-1
414-2
ГОСТ РВ 5962-004.5-2012
9. Проведение параметрического
и функционального контроля при
НКУ
Т = (25±10)С
= (45÷75) %
Р = (645÷795) мм рт. ст.
Проводят при необходимости, по
согласованию с заказчиком
Параметры и критерии годности
приведены в программе и
методике сертификационных
испытаний ЭКБ ИП
4. Проверка внешнего вида
5. Проверка маркировки
6. Проверка габаритных,
установочных и
присоединительных размеров
7. Проверка массы
100%
поставляемо
й партии
405-1
100

101.

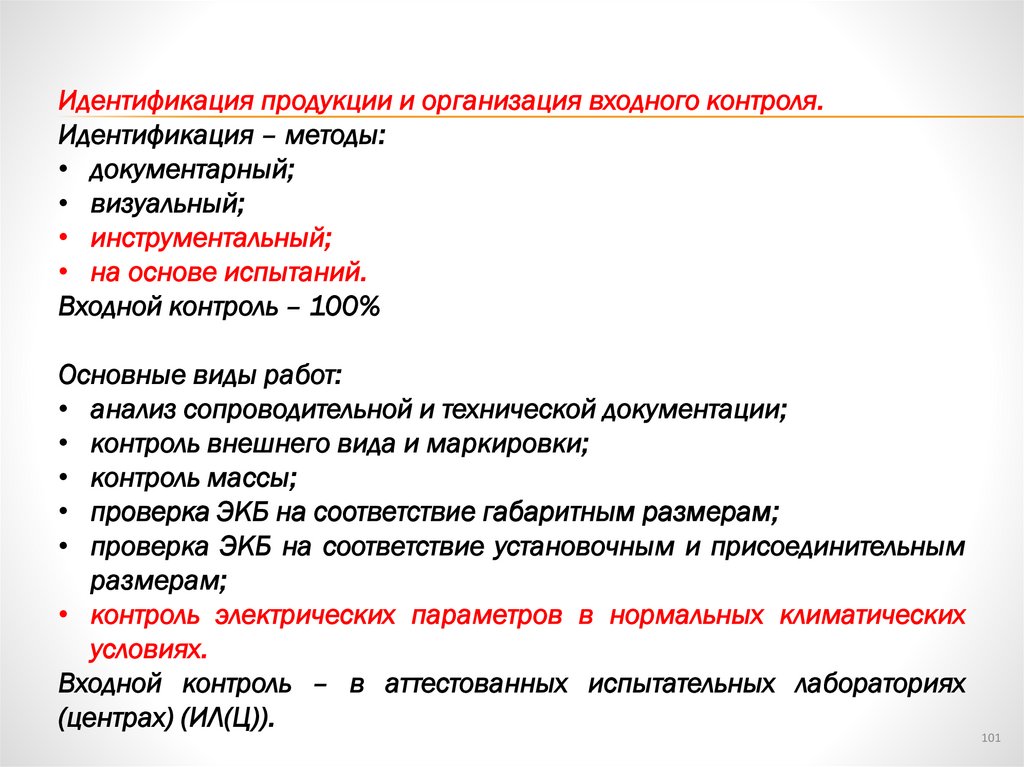

Идентификация продукции и организация входного контроля.
Идентификация – методы:
• документарный;
• визуальный;
• инструментальный;
• на основе испытаний.
Входной контроль – 100%
Основные виды работ:
• анализ сопроводительной и технической документации;
• контроль внешнего вида и маркировки;
• контроль массы;
• проверка ЭКБ на соответствие габаритным размерам;
• проверка ЭКБ на соответствие установочным и присоединительным
размерам;
• контроль электрических параметров в нормальных климатических
условиях.
Входной контроль – в аттестованных испытательных лабораториях
(центрах) (ИЛ(Ц)).
101

102.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru
СПАСИБО ЗА ВНИМАНИЕ !
УСПЕХОВ ВАМ В ПОЛУЧЕНИИ ЗНАНИЙ !
Подходы и требования к подготовке и квалификации
специалистов метрологических служб предприятий РЭП
