1.

Медь в радиоэлектронике
Область применения , особенности материала
Подготовил: Грабилин Никита Алексеевич.

2.

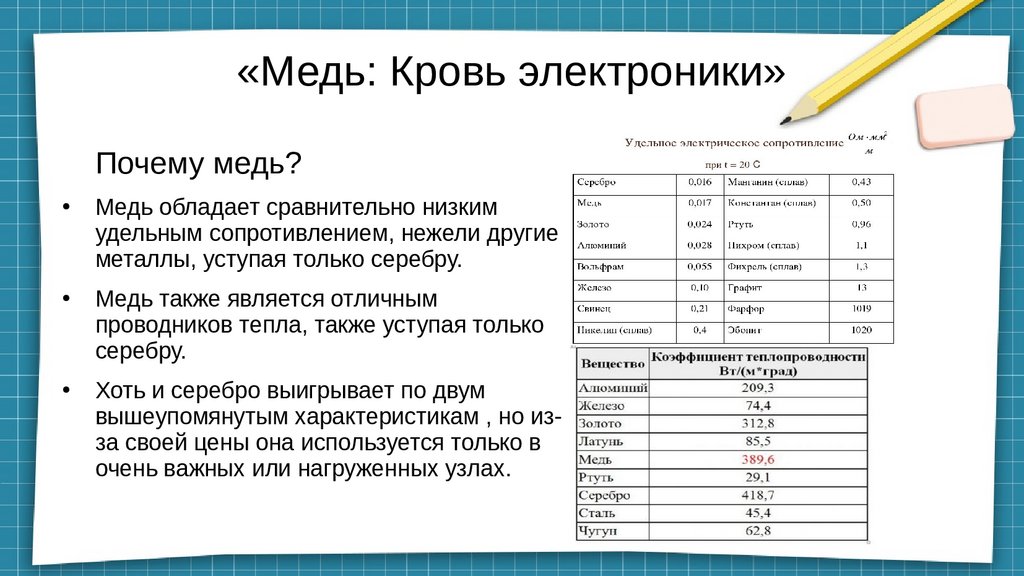

«Медь: Кровь электроники»
Почему медь?
Медь обладает сравнительно низким
удельным сопротивлением, нежели другие
металлы, уступая только серебру.
Медь также является отличным
проводников тепла, также уступая только
серебру.
Хоть и серебро выигрывает по двум
вышеупомянутым характеристикам , но изза своей цены она используется только в
очень важных или нагруженных узлах.

3.

Плюсы меди
Пластичность:
Возможность вытягивать в тончайшие провода.
Возможность прокатывать в тонкие фольги для печатных плат.
Хорошая паяемость:
Легкое создание надежных механических и электрических
соединений с припоями.
Стойкость к коррозии:
Образование защитной оксидной пленки (патина), которая не
ухудшает сильно проводимость.

4.

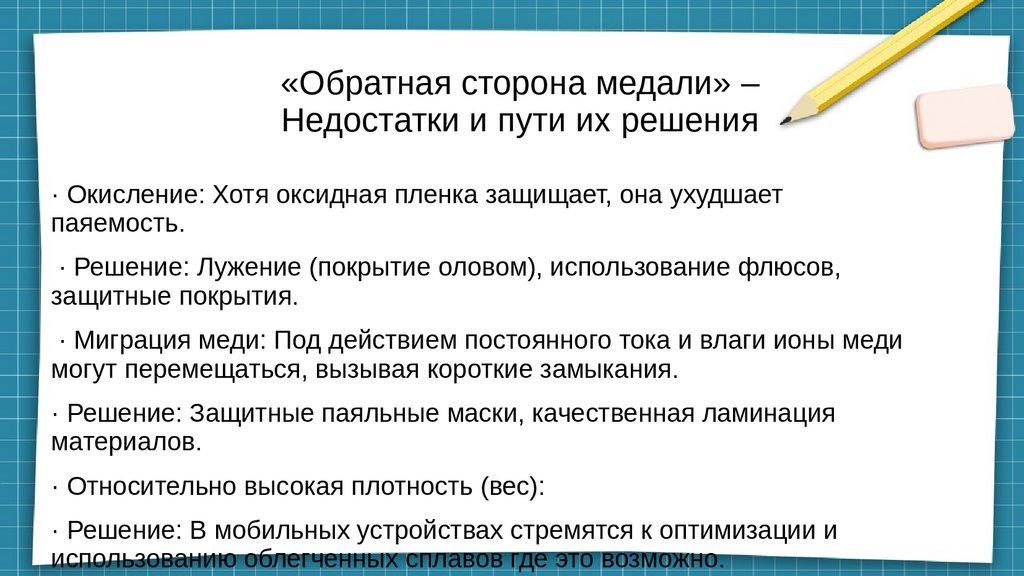

«Обратная сторона медали» –
Недостатки и пути их решения
· Окисление: Хотя оксидная пленка защищает, она ухудшает
паяемость.
· Решение: Лужение (покрытие оловом), использование флюсов,
защитные покрытия.
· Миграция меди: Под действием постоянного тока и влаги ионы меди
могут перемещаться, вызывая короткие замыкания.
· Решение: Защитные паяльные маски, качественная ламинация
материалов.
· Относительно высокая плотность (вес):
· Решение: В мобильных устройствах стремятся к оптимизации и
использованию облегченных сплавов где это возможно.

5.

Примеры использования меди

6.

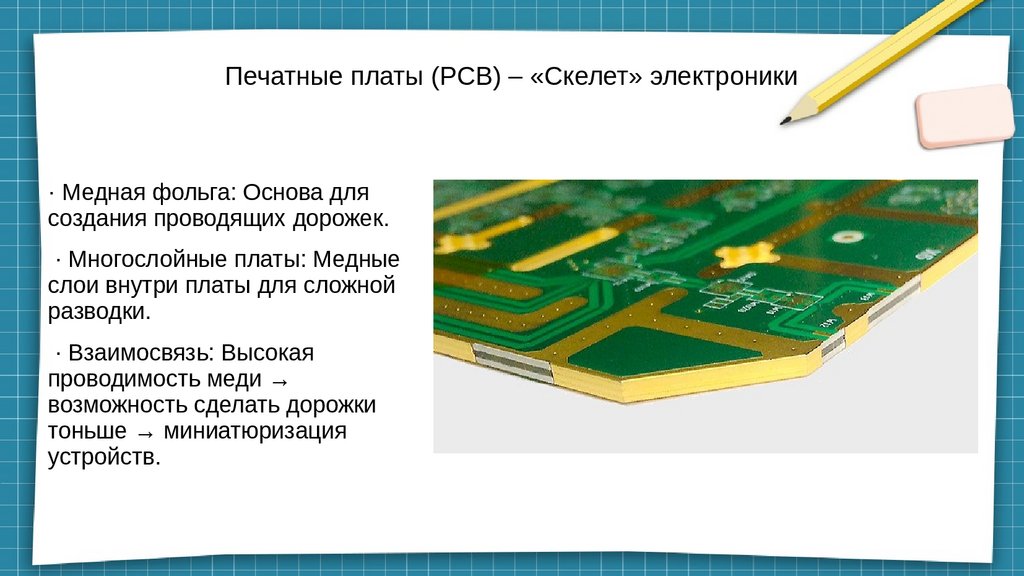

Печатные платы (PCB) – «Скелет» электроники
· Медная фольга: Основа для
создания проводящих дорожек.
· Многослойные платы: Медные
слои внутри платы для сложной
разводки.
· Взаимосвязь: Высокая
проводимость меди →
возможность сделать дорожки
тоньше → миниатюризация
устройств.

7.

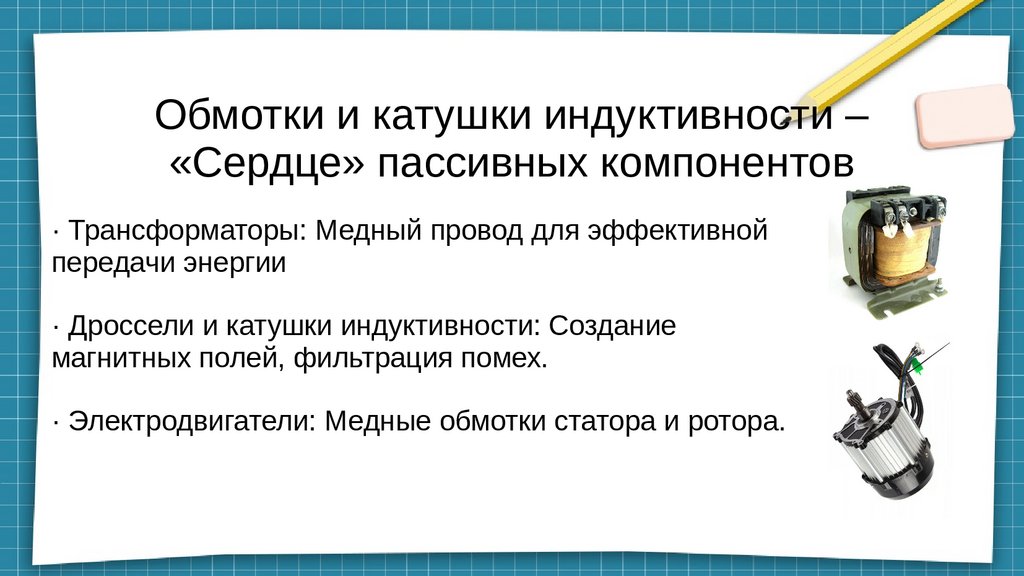

Обмотки и катушки индуктивности –
«Сердце» пассивных компонентов
· Трансформаторы: Медный провод для эффективной
передачи энергии
· Дроссели и катушки индуктивности: Создание
магнитных полей, фильтрация помех.
· Электродвигатели: Медные обмотки статора и ротора.

8.

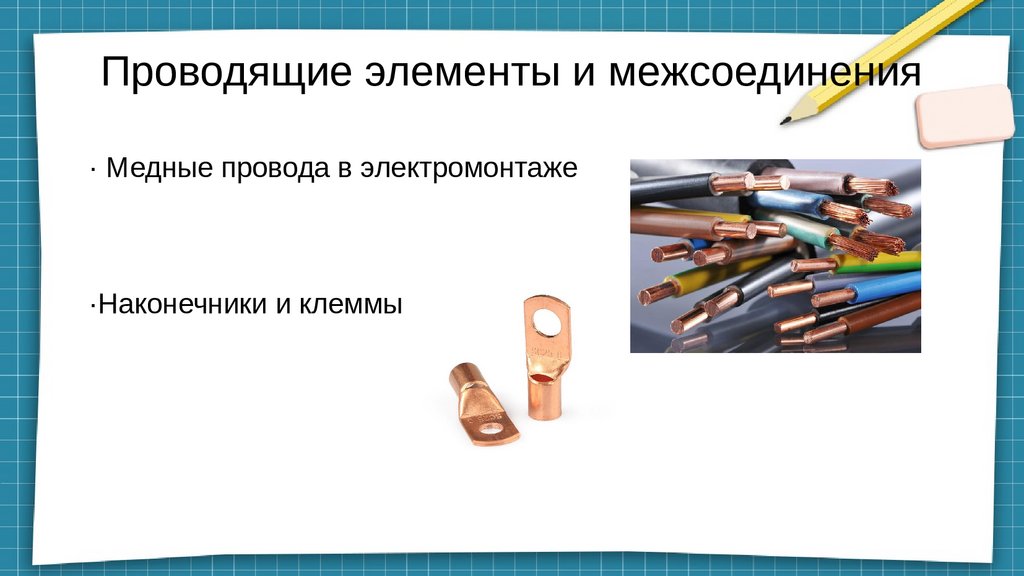

Проводящие элементы и межсоединения
· Медные провода в электромонтаже
·Наконечники и клеммы

9.

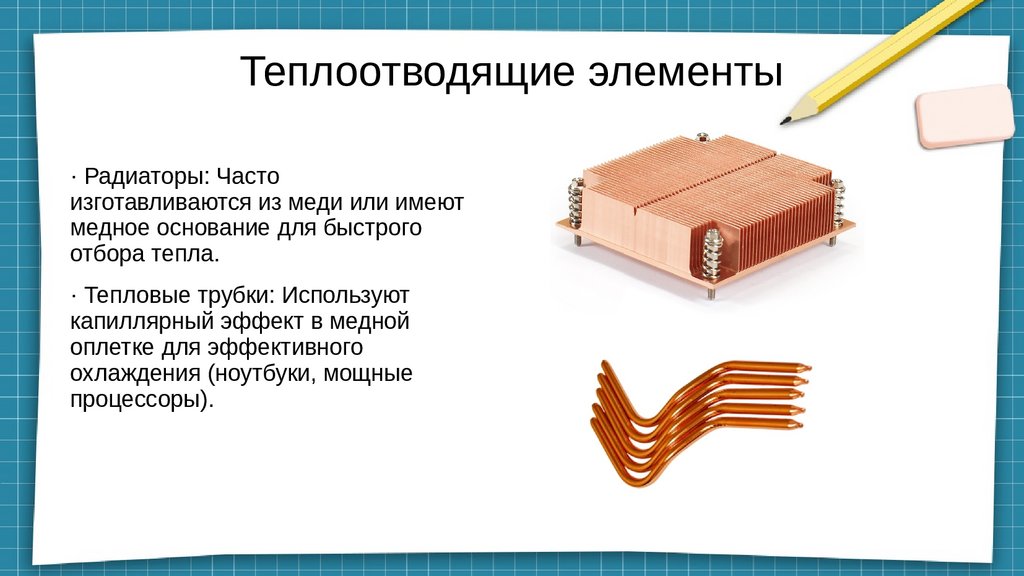

Теплоотводящие элементы
· Радиаторы: Часто
изготавливаются из меди или имеют
медное основание для быстрого
отбора тепла.
· Тепловые трубки: Используют
капиллярный эффект в медной
оплетке для эффективного
охлаждения (ноутбуки, мощные
процессоры).

10.

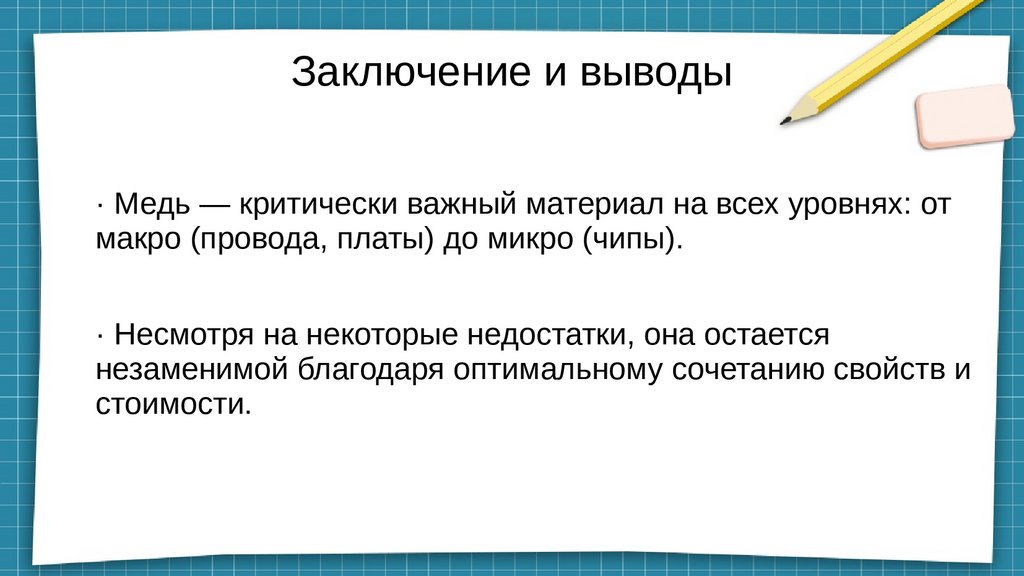

Заключение и выводы
· Медь — критически важный материал на всех уровнях: от
макро (провода, платы) до микро (чипы).
· Несмотря на некоторые недостатки, она остается
незаменимой благодаря оптимальному сочетанию свойств и
стоимости.

11.

Спасибо за внимание.
