1. Экскурс по производству «ТД Кронид»

ЭКСКУРС ПО
ПРОИЗВОДСТВУ
«ТД КРОНИД»
1

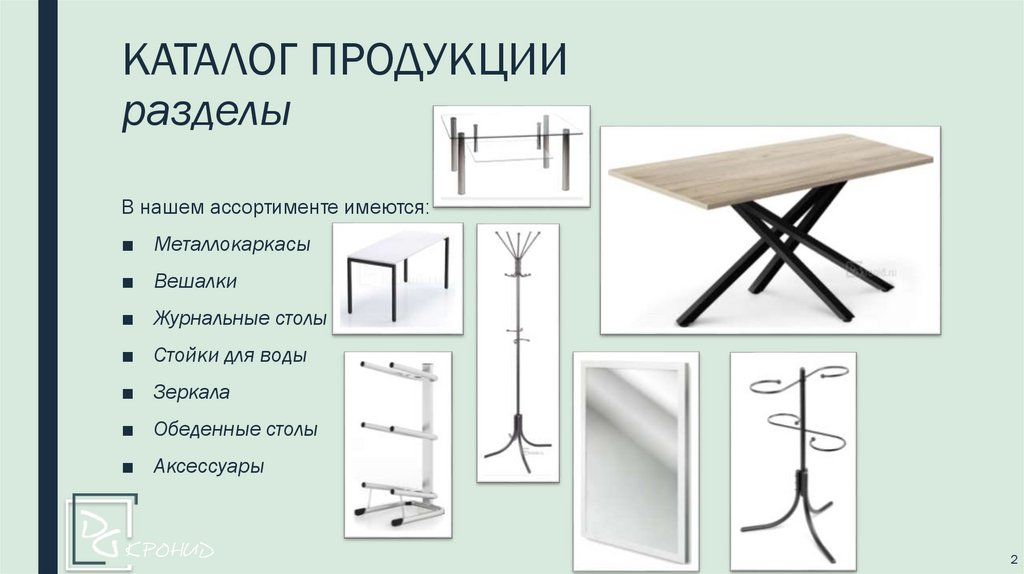

2. КАТАЛОГ ПРОДУКЦИИ разделы

В нашем ассортименте имеются:
■ Металлокаркасы
■ Вешалки
■ Журнальные столы
■ Стойки для воды
■ Зеркала
■ Обеденные столы
■ Аксессуары
2

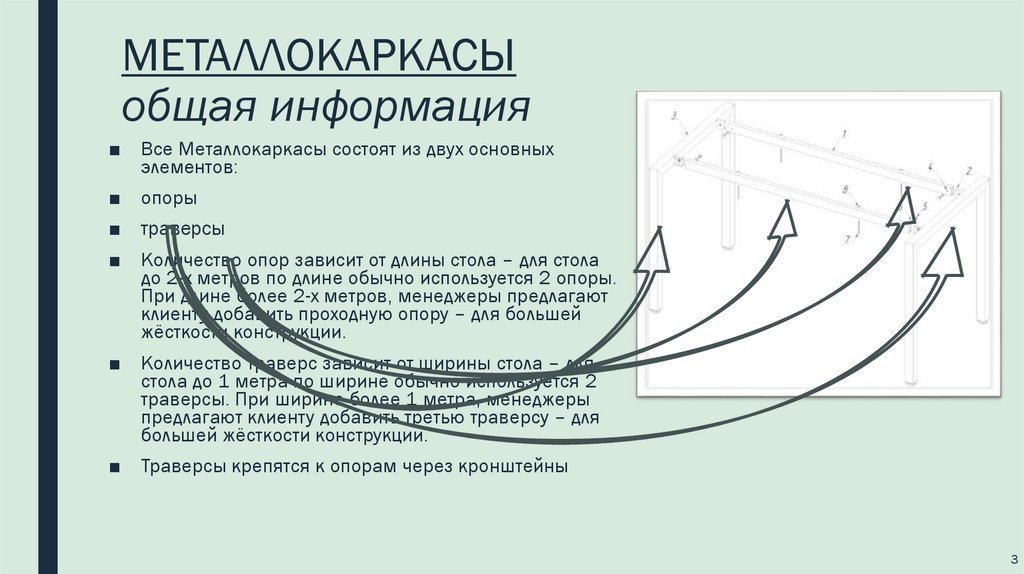

3. МЕТАЛЛОКАРКАСЫ общая информация

■ Все Металлокаркасы состоят из двух основных
элементов:
■ опоры
■ траверсы
■ Количество опор зависит от длины стола – для стола
до 2-х метров по длине обычно используется 2 опоры.
При длине более 2-х метров, менеджеры предлагают
клиенту добавить проходную опору – для большей
жёсткости конструкции.
■ Количество траверс зависит от ширины стола – для
стола до 1 метра по ширине обычно используется 2
траверсы. При ширине более 1 метра, менеджеры
предлагают клиенту добавить третью траверсу – для
большей жёсткости конструкции.
■ Траверсы крепятся к опорам через кронштейны
3

4. МЕТАЛЛОКАРКАСЫ общая информация

Часть опоры
Приваренный
кронштейн
■ На слесарном
производстве
участке
такжеизготавливаются
иногда
кронштейны
используютсяисключительно
кронштейны старого
двух видов.
вида.
В основном все изделия оснащены
■ Первый вид – с обхватом опоры с двух
новыми кронштейнами но иногда
сторон
используется и альтернативный вид
■ Второй вид – с обхватом опоры с трёх
сторон
■ В чём принципиальная разница?
■ От вида кронштейна будет зависеть в
дальнейшем наличие эффекта
«парения» столешницы
■ Кронштейн с
обхватом с двух
сторон – эффекта
парения нет
■ Кронштейн с
обхватом с трёх
сторон – эффект
парения есть
4

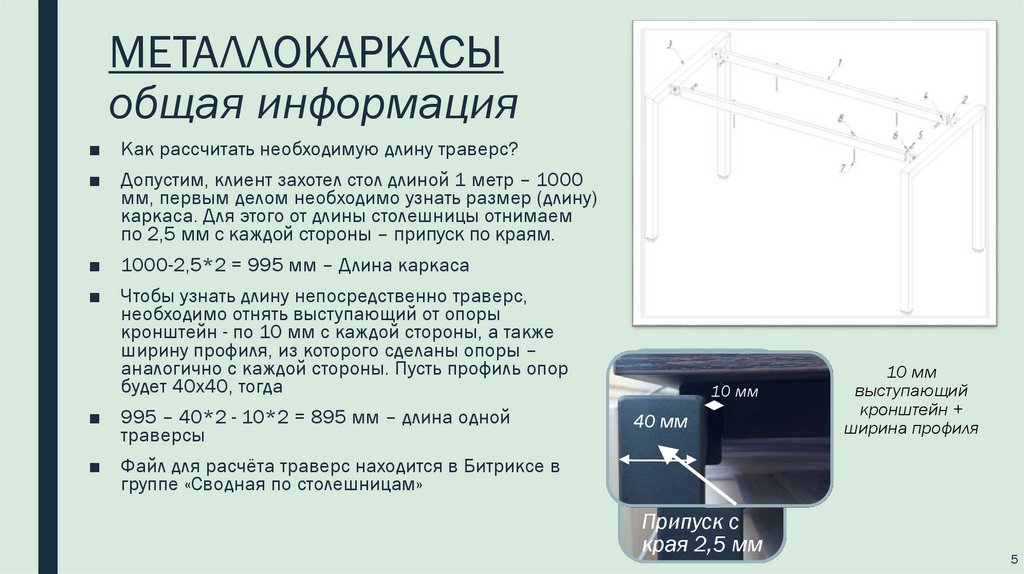

5. МЕТАЛЛОКАРКАСЫ общая информация

■ Как рассчитать необходимую длину траверс?
■ Допустим, клиент захотел стол длиной 1 метр – 1000
мм, первым делом необходимо узнать размер (длину)
каркаса. Для этого от длины столешницы отнимаем
по 2,5 мм с каждой стороны – припуск по краям.
■ 1000-2,5*2 = 995 мм – Длина каркаса
■ Чтобы узнать длину непосредственно траверс,
необходимо отнять выступающий от опоры
кронштейн - по 10 мм с каждой стороны, а также
ширину профиля, из которого сделаны опоры –
аналогично с каждой стороны. Пусть профиль опор
будет 40х40, тогда
■ 995 – 40*2 - 10*2 = 895 мм – длина одной
траверсы
10 мм
40 мм
10 мм
выступающий
кронштейн +
ширина профиля
■ Файл для расчёта траверс находится в Битриксе в
группе «Сводная по столешницам»
Припуск с
края 2,5 мм
5

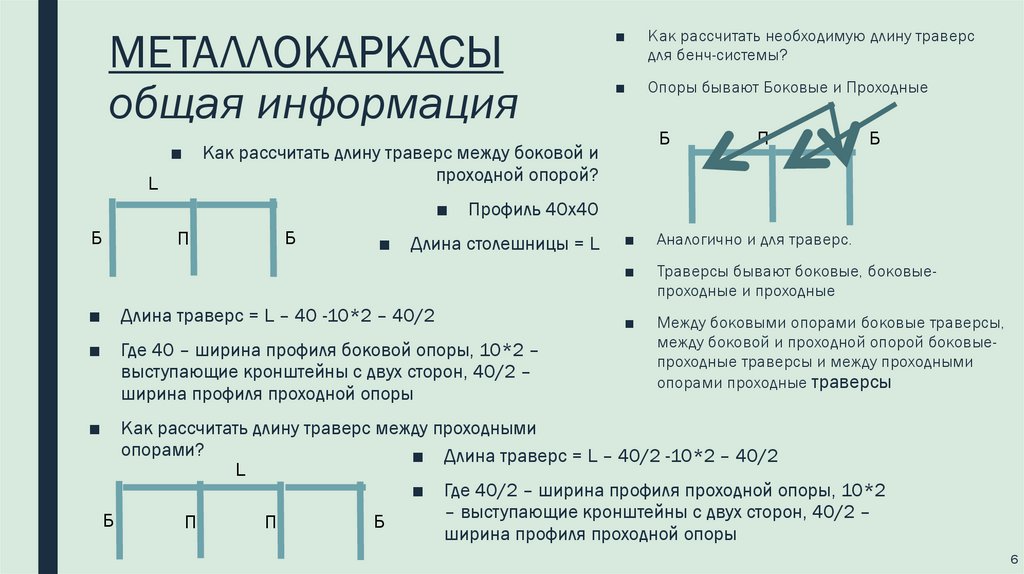

6. МЕТАЛЛОКАРКАСЫ общая информация

■
L
П
■
Опоры бывают Боковые и Проходные
Б
Б
■
П
Б
Профиль 40х40
Длина столешницы = L
■
Длина траверс = L – 40 -10*2 – 40/2
■
Где 40 – ширина профиля боковой опоры, 10*2 –
выступающие кронштейны с двух сторон, 40/2 –
ширина профиля проходной опоры
■
Как рассчитать необходимую длину траверс
для бенч-системы?
Как рассчитать длину траверс между боковой и
проходной опорой?
■
Б
■
■
Аналогично и для траверс.
■
Траверсы бывают боковые, боковыепроходные и проходные
■
Между боковыми опорами боковые траверсы,
между боковой и проходной опорой боковыепроходные траверсы и между проходными
опорами проходные траверсы
Как рассчитать длину траверс между проходными
опорами?
■ Длина траверс = L – 40/2 -10*2 – 40/2
L
■ Где 40/2 – ширина профиля проходной опоры, 10*2
– выступающие кронштейны с двух сторон, 40/2 –
Б
Б
П
П
ширина профиля проходной опоры
6

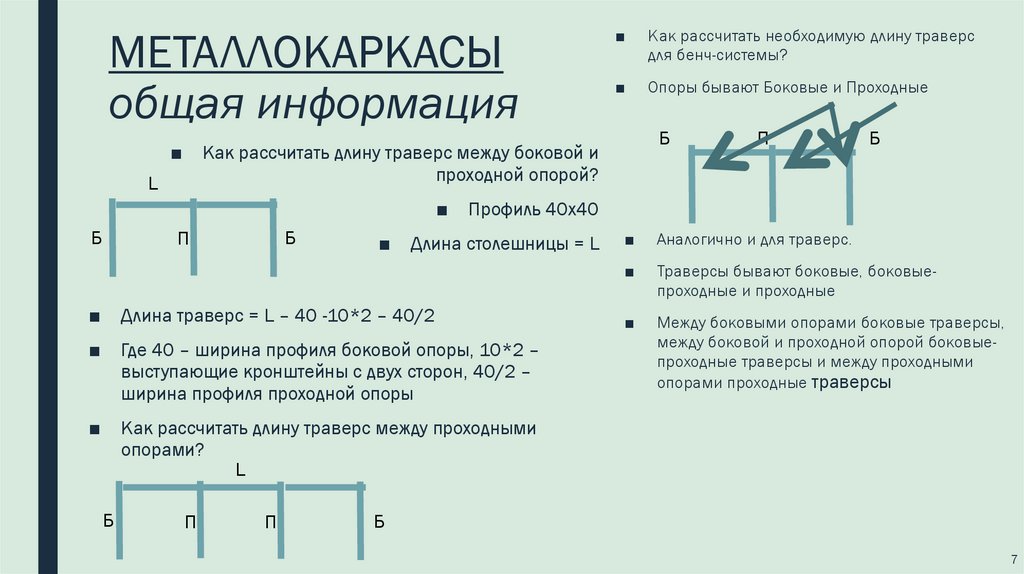

7. МЕТАЛЛОКАРКАСЫ общая информация

■
■
Б
П
■
Опоры бывают Боковые и Проходные
Б
■
Длина столешницы = L
Длина траверс = L – 40 -10*2 – 40/2
■
Где 40 – ширина профиля боковой опоры, 10*2 –
выступающие кронштейны с двух сторон, 40/2 –
ширина профиля проходной опоры
■
Как рассчитать длину траверс между проходными
опорами?
L
П
П
П
Б
Профиль 40х40
■
Б
Как рассчитать необходимую длину траверс
для бенч-системы?
Как рассчитать длину траверс между боковой и
проходной опорой?
L
Б
■
■
Аналогично и для траверс.
■
Траверсы бывают боковые, боковыепроходные и проходные
■
Между боковыми опорами боковые траверсы,
между боковой и проходной опорой боковыепроходные траверсы и между проходными
опорами проходные траверсы
Б
7

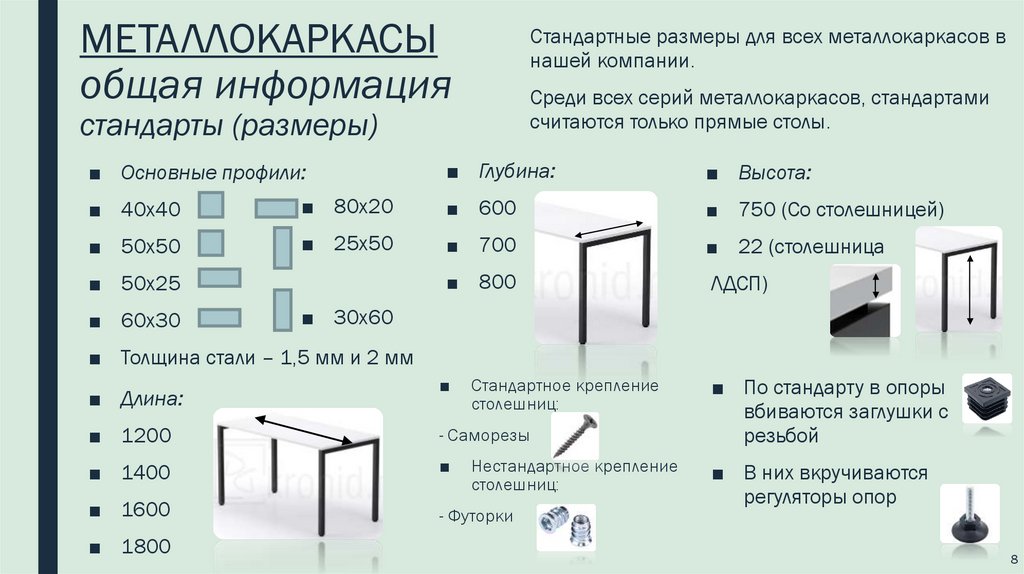

8. МЕТАЛЛОКАРКАСЫ общая информация стандарты (размеры)

МЕТАЛЛОКАРКАСЫ
общая информация
Стандартные размеры для всех металлокаркасов в
нашей компании.
Среди всех серий металлокаркасов, стандартами
считаются только прямые столы.
стандарты (размеры)
■ Основные профили:
■ Глубина:
■ Высота:
■ 40x40
■ 80х20
■
600
■
750 (Со столешницей)
■ 50x50
■ 25x50
■
700
■
22 (столешница
■
800
ЛДСП)
■
Стандартное крепление
столешниц:
■ По стандарту в опоры
вбиваются заглушки с
резьбой
■ 50x25
■ 60x30
■ 30x60
■ Толщина стали – 1,5 мм и 2 мм
■ Длина:
■ 1200
- Саморезы
■ 1400
■
■ 1600
- Футорки
■ 1800
Нестандартное крепление
столешниц:
■ В них вкручиваются
регуляторы опор
8

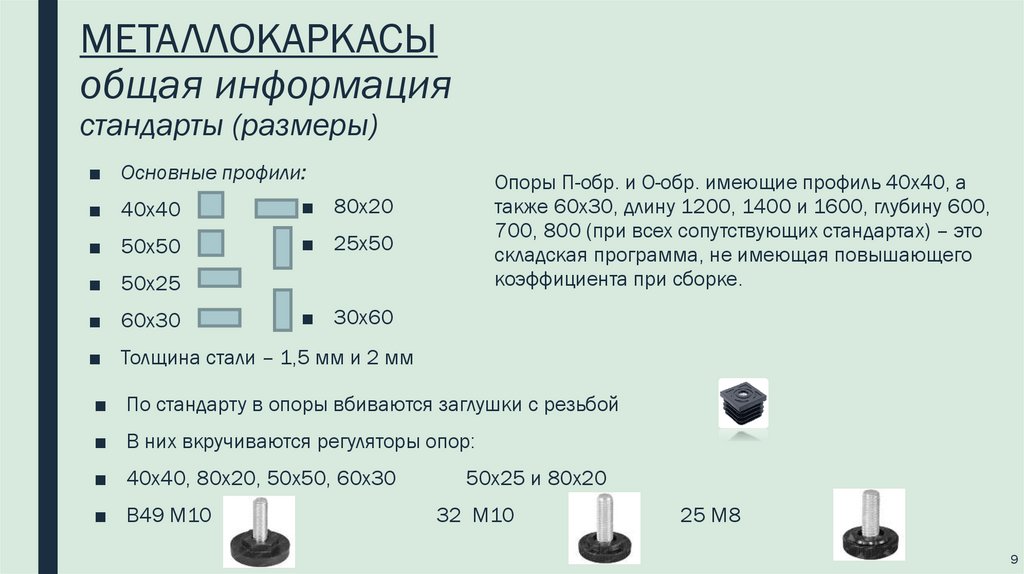

9. МЕТАЛЛОКАРКАСЫ общая информация стандарты (размеры)

■ Основные профили:
■ 40x40
■ 80х20
■ 50x50
■ 25x50
Опоры П-обр. и О-обр. имеющие профиль 40х40, а
также 60х30, длину 1200, 1400 и 1600, глубину 600,
700, 800 (при всех сопутствующих стандартах) – это
складская программа, не имеющая повышающего
коэффициента при сборке.
■ 50x25
■ 60x30
■ 30x60
■ Толщина стали – 1,5 мм и 2 мм
■ По стандарту в опоры вбиваются заглушки с резьбой
■ В них вкручиваются регуляторы опор:
■ 40х40, 80х20, 50х50, 60х30
■ В49 М10
50х25 и 80х20
32 М10
25 М8
9

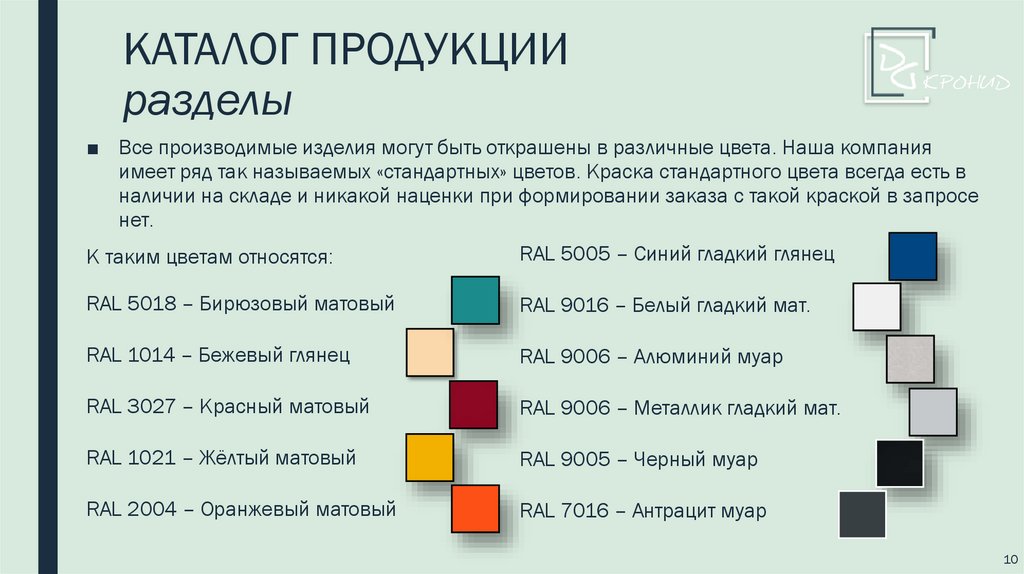

10. КАТАЛОГ ПРОДУКЦИИ разделы

■ Все производимые изделия могут быть открашены в различные цвета. Наша компания
имеет ряд так называемых «стандартных» цветов. Краска стандартного цвета всегда есть в
наличии на складе и никакой наценки при формировании заказа с такой краской в запросе
нет.
К таким цветам относятся:
RAL 5005 – Синий гладкий глянец
RAL 5018 – Бирюзовый матовый
RAL 9016 – Белый гладкий мат.
RAL 1014 – Бежевый глянец
RAL 9006 – Алюминий муар
RAL 3027 – Красный матовый
RAL 9006 – Металлик гладкий мат.
RAL 1021 – Жёлтый матовый
RAL 9005 – Черный муар
RAL 2004 – Оранжевый матовый
RAL 7016 – Антрацит муар
10

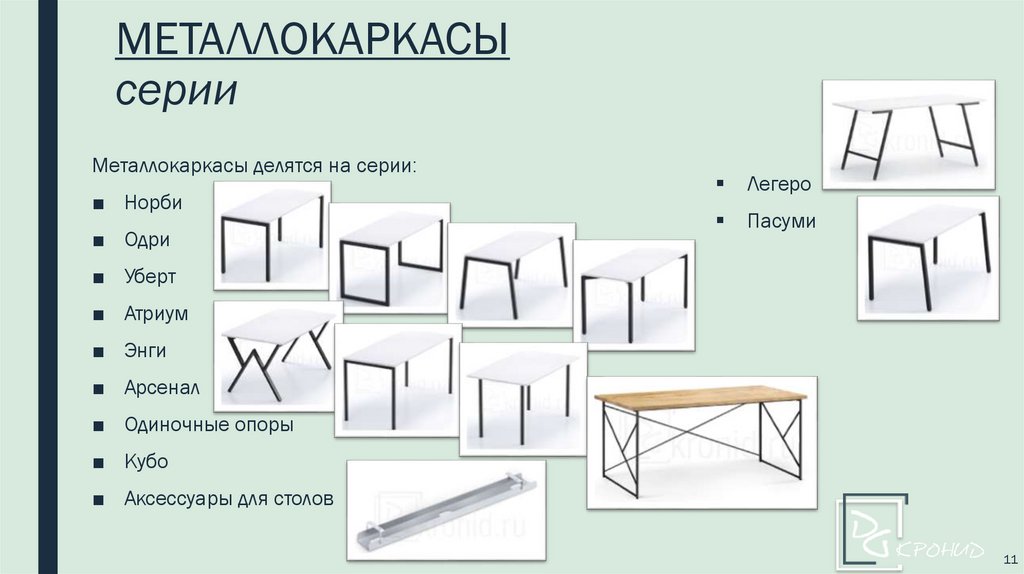

11. МЕТАЛЛОКАРКАСЫ серии

Металлокаркасы делятся на серии:
■ Норби
■ Одри
Легеро
Пасуми
■ Уберт
■ Атриум
■ Энги
■ Арсенал
■ Одиночные опоры
■ Кубо
■ Аксессуары для столов
11

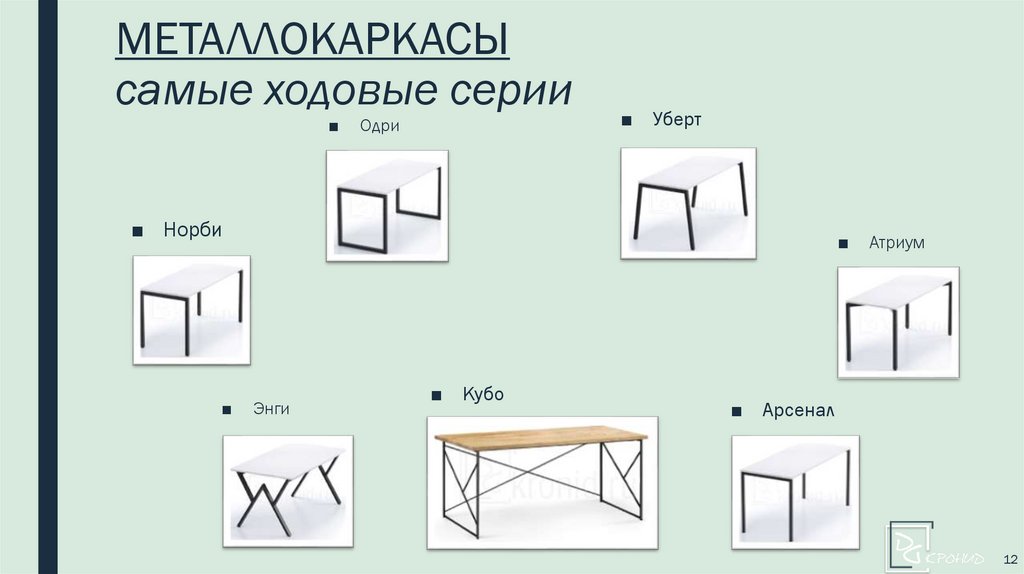

12. МЕТАЛЛОКАРКАСЫ самые ходовые серии

■
Одри
■ Уберт
■ Норби
■
■
Энги
■ Кубо
Атриум
■ Арсенал
12

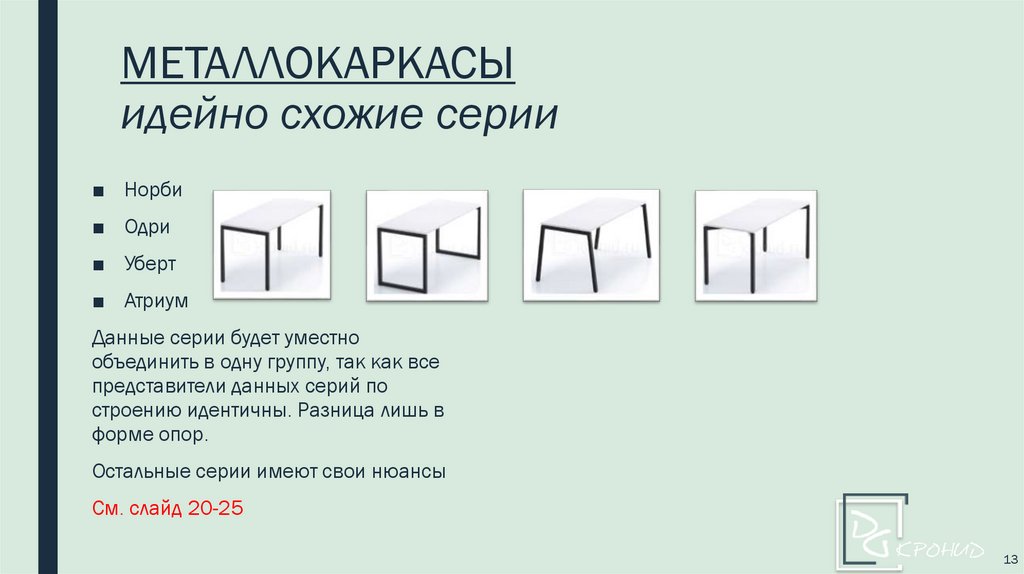

13. МЕТАЛЛОКАРКАСЫ идейно схожие серии

■ Норби
■ Одри
■ Уберт
■ Атриум
Данные серии будет уместно
объединить в одну группу, так как все
представители данных серий по
строению идентичны. Разница лишь в
форме опор.
Остальные серии имеют свои нюансы
См. слайд 20-25
13

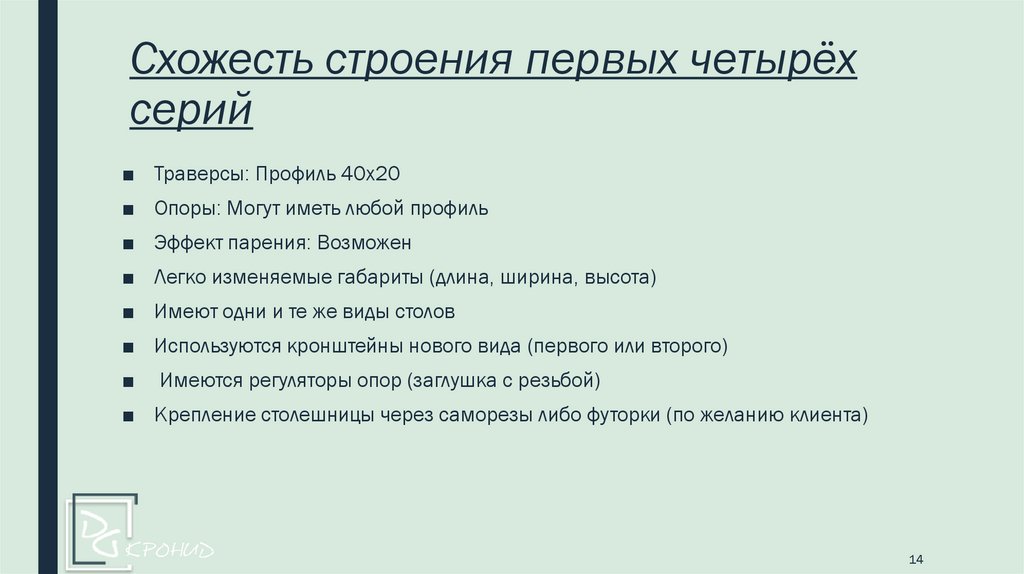

14. Схожесть строения первых четырёх серий

■ Траверсы: Профиль 40х20
■ Опоры: Могут иметь любой профиль
■ Эффект парения: Возможен
■ Легко изменяемые габариты (длина, ширина, высота)
■ Имеют одни и те же виды столов
■ Используются кронштейны нового вида (первого или второго)
■
Имеются регуляторы опор (заглушка с резьбой)
■ Крепление столешницы через саморезы либо футорки (по желанию клиента)
14

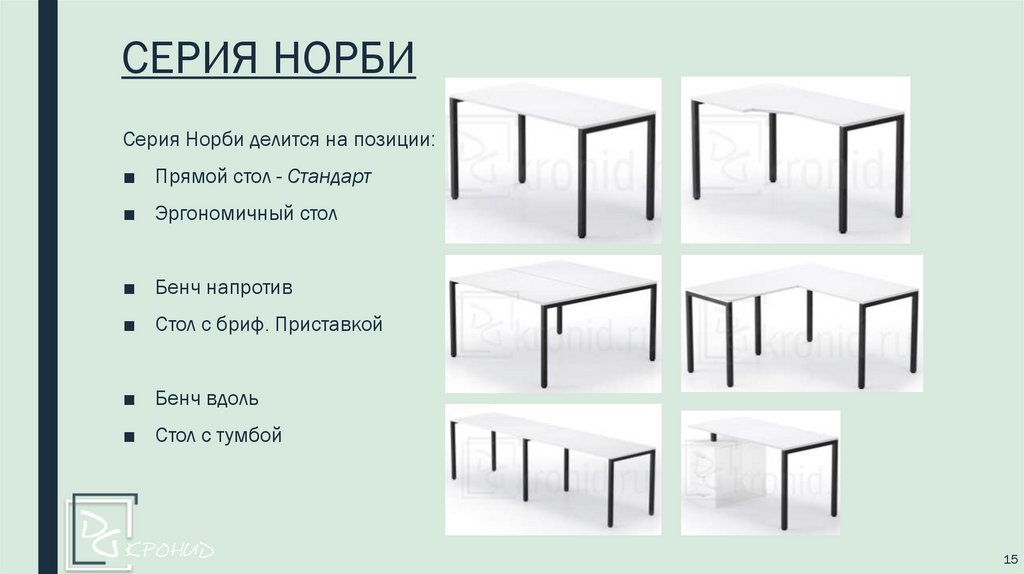

15. СЕРИЯ НОРБИ

Серия Норби делится на позиции:
■ Прямой стол - Стандарт
■ Эргономичный стол
■ Бенч напротив
■ Стол с бриф. Приставкой
■ Бенч вдоль
■ Стол с тумбой
15

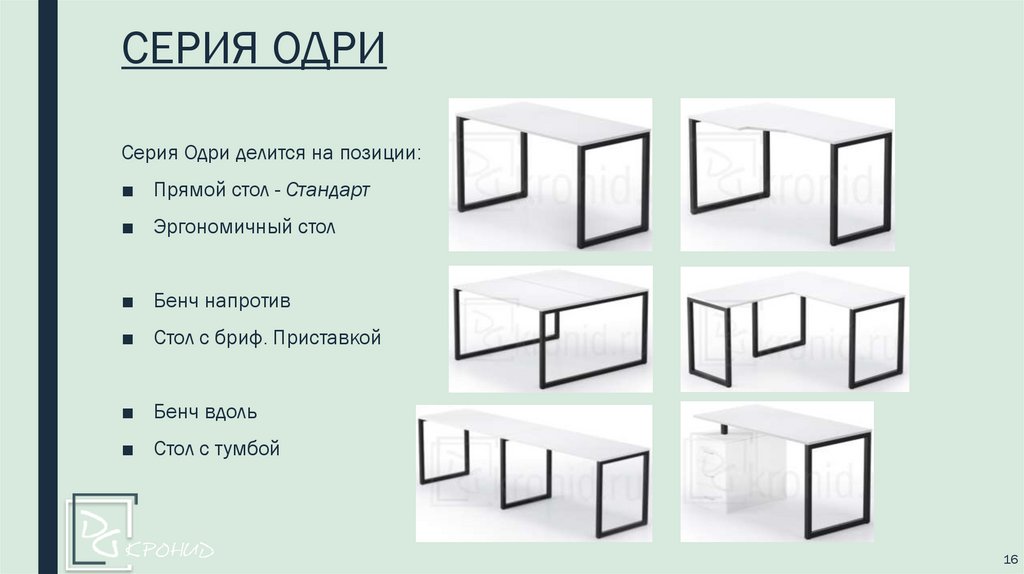

16. СЕРИЯ ОДРИ

Серия Одри делится на позиции:
■ Прямой стол - Стандарт
■ Эргономичный стол
■ Бенч напротив
■ Стол с бриф. Приставкой
■ Бенч вдоль
■ Стол с тумбой
16

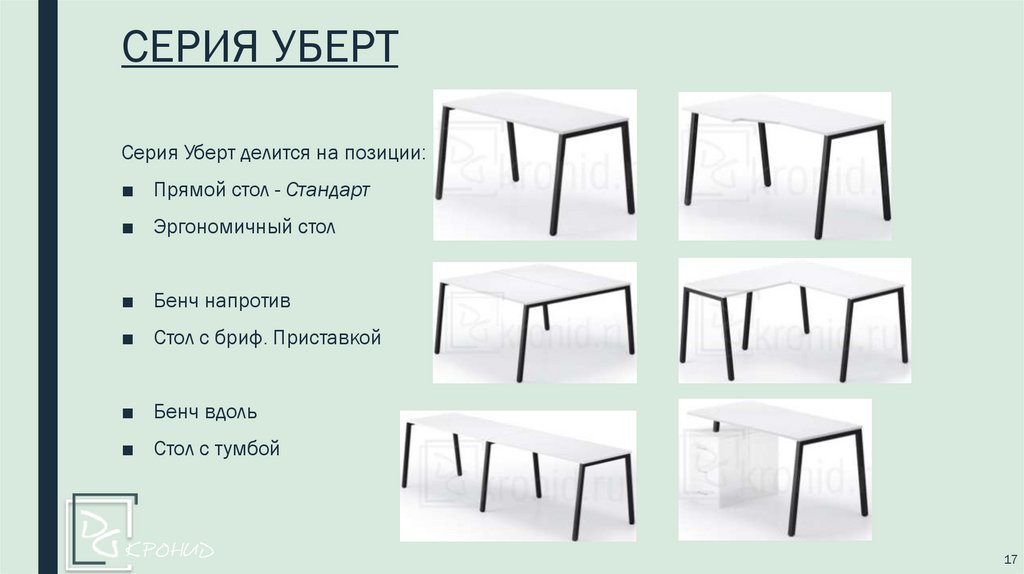

17. СЕРИЯ УБЕРТ

Серия Уберт делится на позиции:
■ Прямой стол - Стандарт
■ Эргономичный стол
■ Бенч напротив
■ Стол с бриф. Приставкой
■ Бенч вдоль
■ Стол с тумбой
17

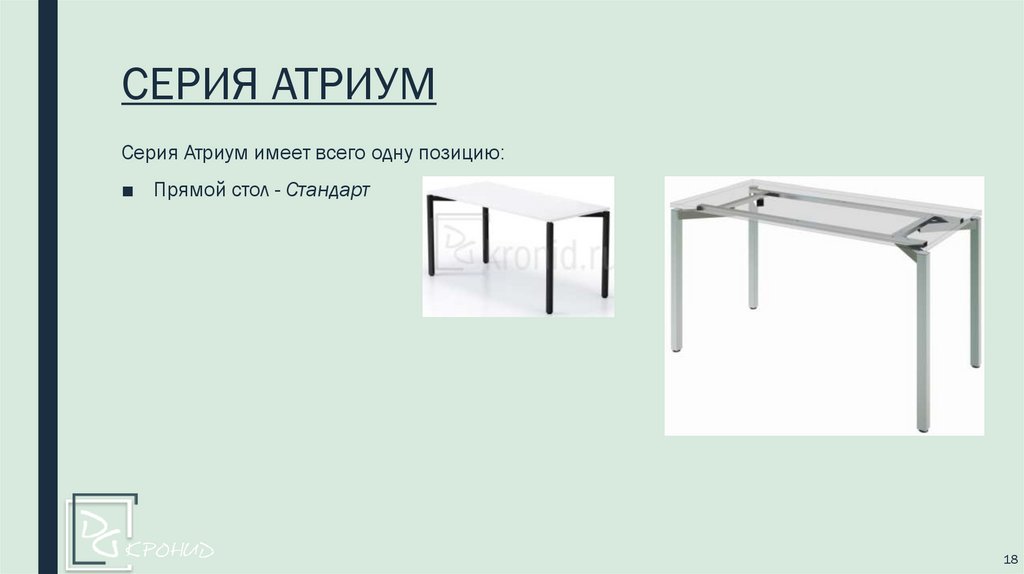

18. СЕРИЯ АТРИУМ

Серия Атриум имеет всего одну позицию:
■ Прямой стол - Стандарт
18

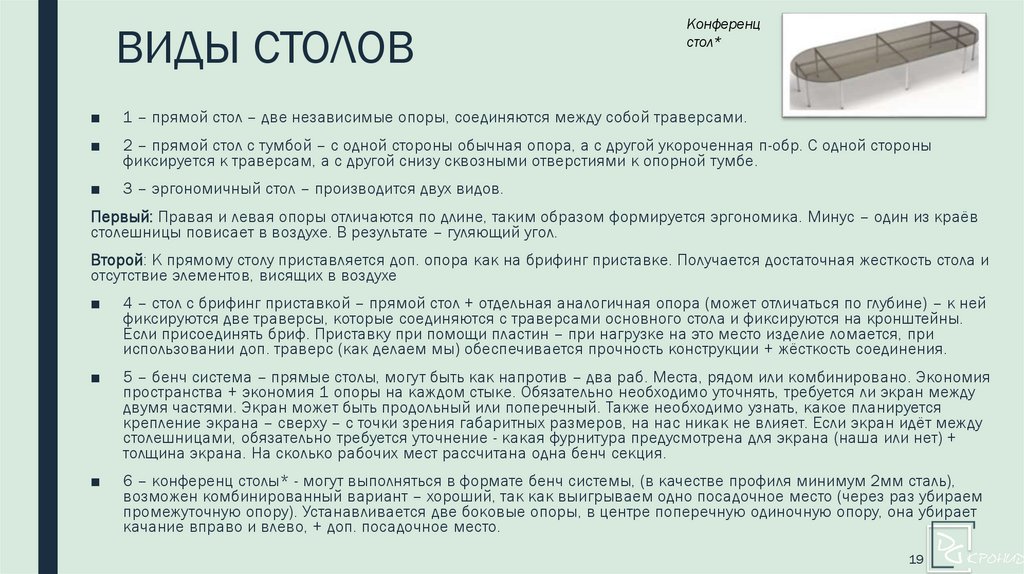

19. ВИДЫ СТОЛОВ

Конференц
стол*
■
1 – прямой стол – две независимые опоры, соединяются между собой траверсами.
■
2 – прямой стол с тумбой – с одной стороны обычная опора, а с другой укороченная п-обр. С одной стороны
фиксируется к траверсам, а с другой снизу сквозными отверстиями к опорной тумбе.
■
3 – эргономичный стол – производится двух видов.
Первый: Правая и левая опоры отличаются по длине, таким образом формируется эргономика. Минус – один из краёв
столешницы повисает в воздухе. В результате – гуляющий угол.
Второй: К прямому столу приставляется доп. опора как на брифинг приставке. Получается достаточная жесткость стола и
отсутствие элементов, висящих в воздухе
■
4 – стол с брифинг приставкой – прямой стол + отдельная аналогичная опора (может отличаться по глубине) – к ней
фиксируются две траверсы, которые соединяются с траверсами основного стола и фиксируются на кронштейны.
Если присоединять бриф. Приставку при помощи пластин – при нагрузке на это место изделие ломается, при
использовании доп. траверс (как делаем мы) обеспечивается прочность конструкции + жёсткость соединения.
■
5 – бенч система – прямые столы, могут быть как напротив – два раб. Места, рядом или комбинировано. Экономия
пространства + экономия 1 опоры на каждом стыке. Обязательно необходимо уточнять, требуется ли экран между
двумя частями. Экран может быть продольный или поперечный. Также необходимо узнать, какое планируется
крепление экрана – сверху – с точки зрения габаритных размеров, на нас никак не влияет. Если экран идёт между
столешницами, обязательно требуется уточнение - какая фурнитура предусмотрена для экрана (наша или нет) +
толщина экрана. На сколько рабочих мест рассчитана одна бенч секция.
■
6 – конференц столы* - могут выполняться в формате бенч системы, (в качестве профиля минимум 2мм сталь),
возможен комбинированный вариант – хороший, так как выигрываем одно посадочное место (через раз убираем
промежуточную опору). Устанавливается две боковые опоры, в центре поперечную одиночную опору, она убирает
качание вправо и влево, + доп. посадочное место.
19

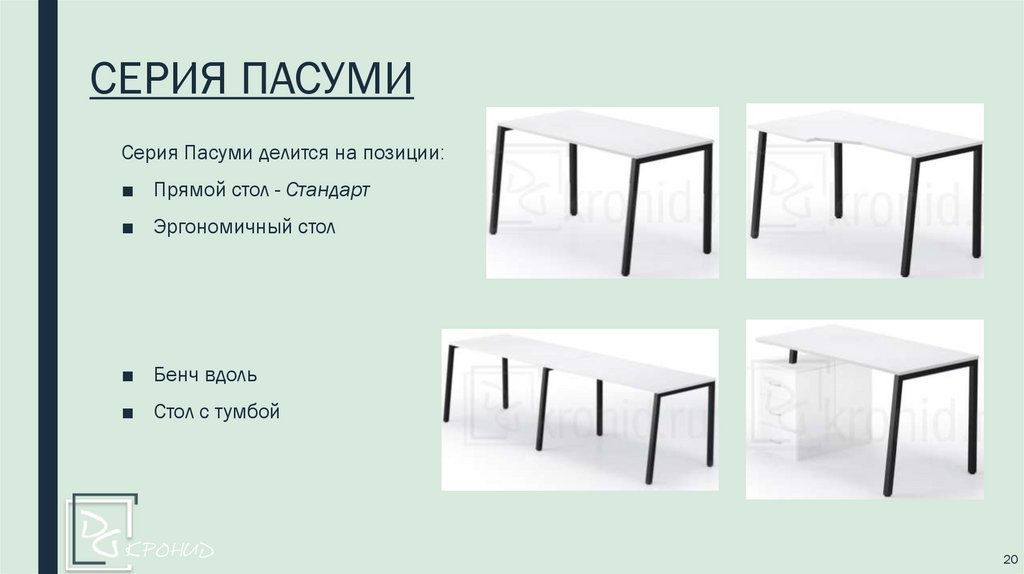

20. СЕРИЯ ПАСУМИ

Серия Пасуми делится на позиции:
■ Прямой стол - Стандарт
■ Эргономичный стол
■ Бенч вдоль
■ Стол с тумбой
20

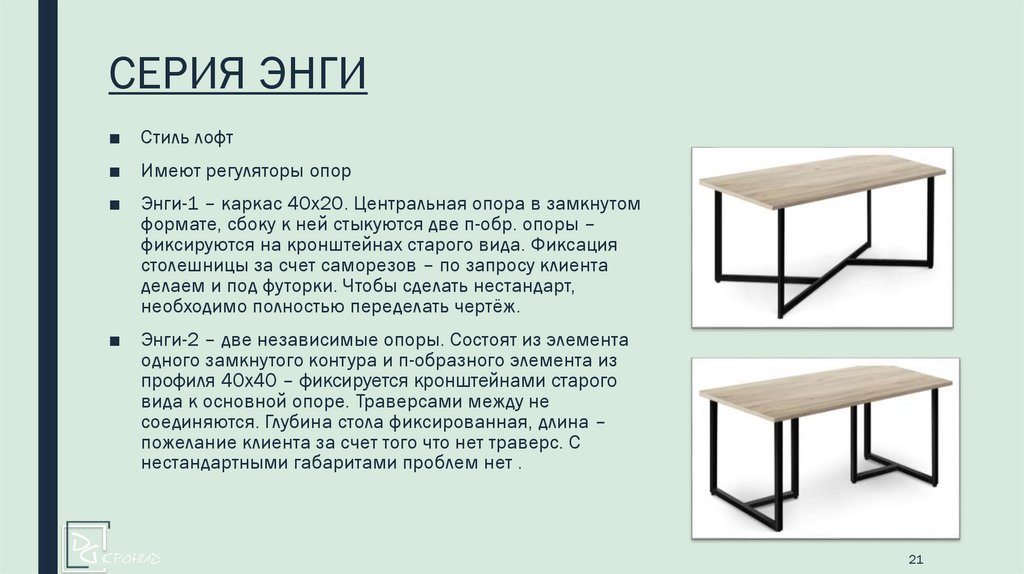

21. СЕРИЯ ЭНГИ

■ Стиль лофт
■ Имеют регуляторы опор
■ Энги-1 – каркас 40х20. Центральная опора в замкнутом
формате, сбоку к ней стыкуются две п-обр. опоры –
фиксируются на кронштейнах старого вида. Фиксация
столешницы за счет саморезов – по запросу клиента
делаем и под футорки. Чтобы сделать нестандарт,
необходимо полностью переделать чертёж.
■ Энги-2 – две независимые опоры. Состоят из элемента
одного замкнутого контура и п-образного элемента из
профиля 40х40 – фиксируется кронштейнами старого
вида к основной опоре. Траверсами между не
соединяются. Глубина стола фиксированная, длина –
пожелание клиента за счет того что нет траверс. С
нестандартными габаритами проблем нет .
21

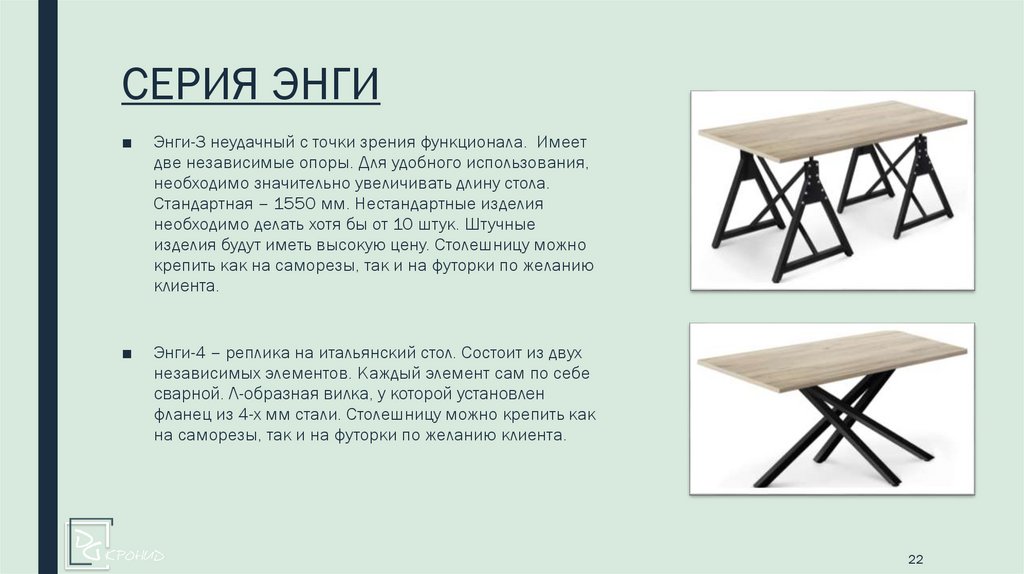

22. СЕРИЯ ЭНГИ

■
Энги-3 неудачный с точки зрения функционала. Имеет
две независимые опоры. Для удобного использования,
необходимо значительно увеличивать длину стола.
Стандартная – 1550 мм. Нестандартные изделия
необходимо делать хотя бы от 10 штук. Штучные
изделия будут иметь высокую цену. Столешницу можно
крепить как на саморезы, так и на футорки по желанию
клиента.
■
Энги-4 – реплика на итальянский стол. Состоит из двух
независимых элементов. Каждый элемент сам по себе
сварной. Л-образная вилка, у которой установлен
фланец из 4-х мм стали. Столешницу можно крепить как
на саморезы, так и на футорки по желанию клиента.
22

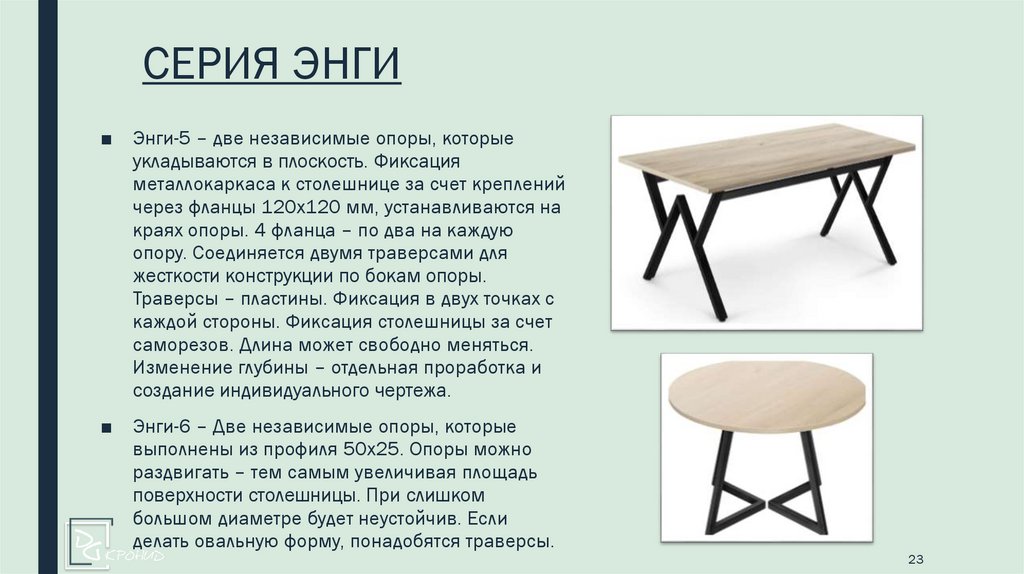

23. СЕРИЯ ЭНГИ

■ Энги-5 – две независимые опоры, которые
укладываются в плоскость. Фиксация
металлокаркаса к столешнице за счет креплений
через фланцы 120х120 мм, устанавливаются на
краях опоры. 4 фланца – по два на каждую
опору. Соединяется двумя траверсами для
жесткости конструкции по бокам опоры.
Траверсы – пластины. Фиксация в двух точках с
каждой стороны. Фиксация столешницы за счет
саморезов. Длина может свободно меняться.
Изменение глубины – отдельная проработка и
создание индивидуального чертежа.
■ Энги-6 – Две независимые опоры, которые
выполнены из профиля 50х25. Опоры можно
раздвигать – тем самым увеличивая площадь
поверхности столешницы. При слишком
большом диаметре будет неустойчив. Если
делать овальную форму, понадобятся траверсы.
23

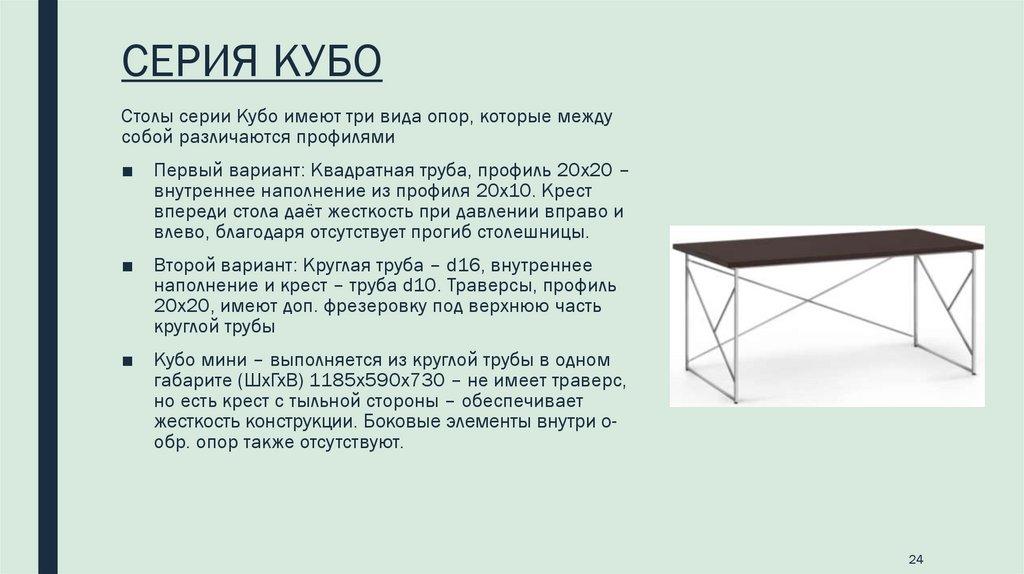

24. СЕРИЯ КУБО

Столы серии Кубо имеют три вида опор, которые между
собой различаются профилями
■ Первый вариант: Квадратная труба, профиль 20х20 –
внутреннее наполнение из профиля 20х10. Крест
впереди стола даёт жесткость при давлении вправо и
влево, благодаря отсутствует прогиб столешницы.
■ Второй вариант: Круглая труба – d16, внутреннее
наполнение и крест – труба d10. Траверсы, профиль
20х20, имеют доп. фрезеровку под верхнюю часть
круглой трубы
■ Кубо мини – выполняется из круглой трубы в одном
габарите (ШхГхВ) 1185х590х730 – не имеет траверс,
но есть крест с тыльной стороны – обеспечивает
жесткость конструкции. Боковые элементы внутри ообр. опор также отсутствуют.
24

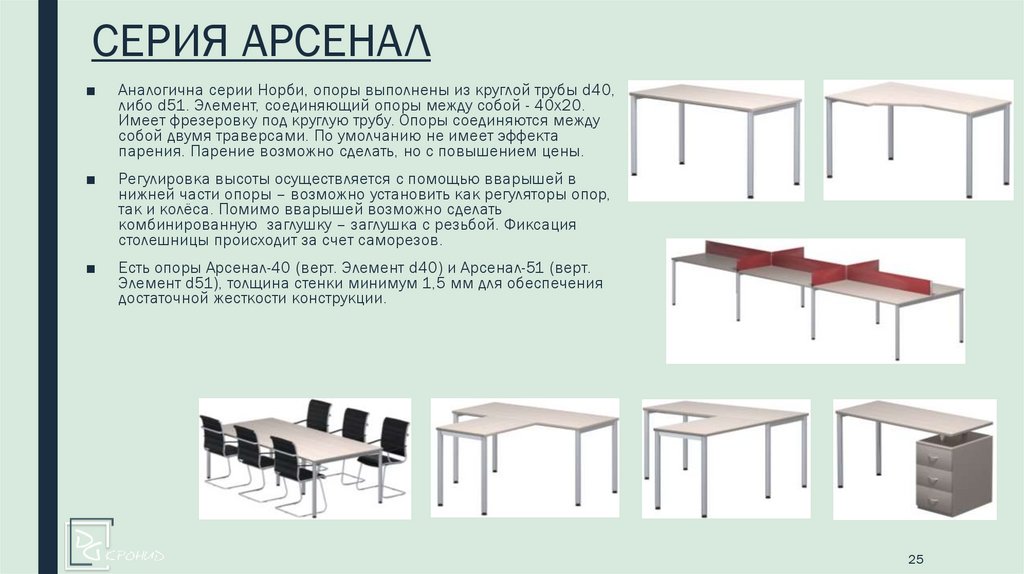

25. СЕРИЯ АРСЕНАЛ

■
Аналогична серии Норби, опоры выполнены из круглой трубы d40,
либо d51. Элемент, соединяющий опоры между собой - 40х20.
Имеет фрезеровку под круглую трубу. Опоры соединяются между
собой двумя траверсами. По умолчанию не имеет эффекта
парения. Парение возможно сделать, но с повышением цены.
■
Регулировка высоты осуществляется с помощью вварышей в
нижней части опоры – возможно установить как регуляторы опор,
так и колёса. Помимо вварышей возможно сделать
комбинированную заглушку – заглушка с резьбой. Фиксация
столешницы происходит за счет саморезов.
■
Есть опоры Арсенал-40 (верт. Элемент d40) и Арсенал-51 (верт.
Элемент d51), толщина стенки минимум 1,5 мм для обеспечения
достаточной жесткости конструкции.
25

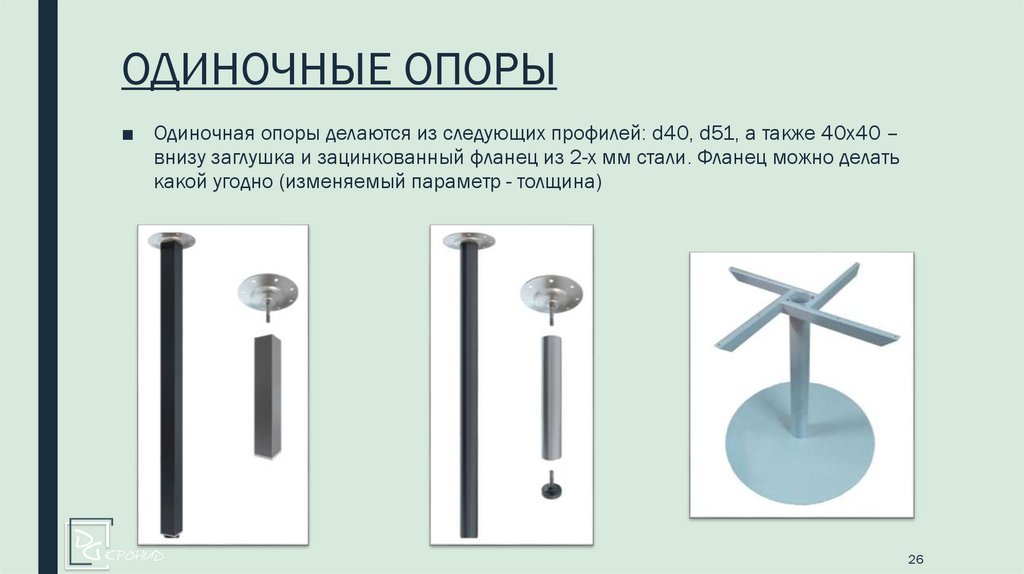

26. ОДИНОЧНЫЕ ОПОРЫ

■ Одиночная опоры делаются из следующих профилей: d40, d51, а также 40х40 –
внизу заглушка и зацинкованный фланец из 2-х мм стали. Фланец можно делать
какой угодно (изменяемый параметр - толщина)
26
