Военная_топография_1_(ориентирование_на_местности)

1. Лекция

Ориентирование на
местности в условиях
боевой обстановки

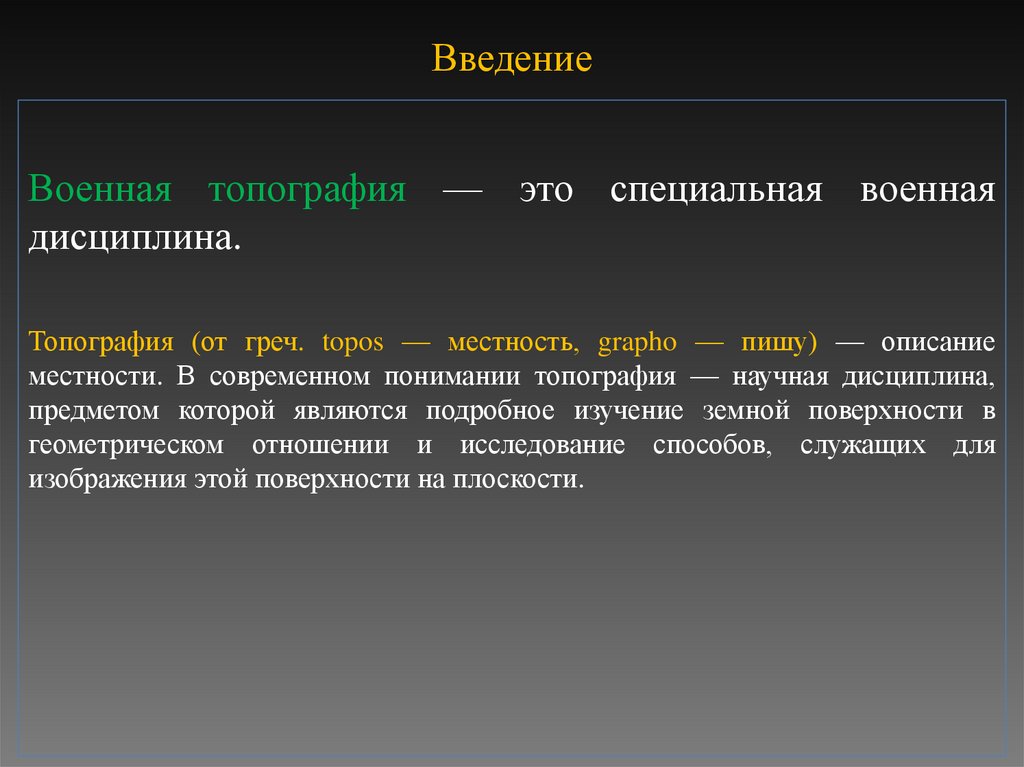

2. Введение

Военная топография — это специальная военная
дисциплина.
Топография (от греч. topos — местность, grapho — пишу) — описание
местности. В современном понимании топография — научная дисциплина,
предметом которой являются подробное изучение земной поверхности в
геометрическом отношении и исследование способов, служащих для
изображения этой поверхности на плоскости.

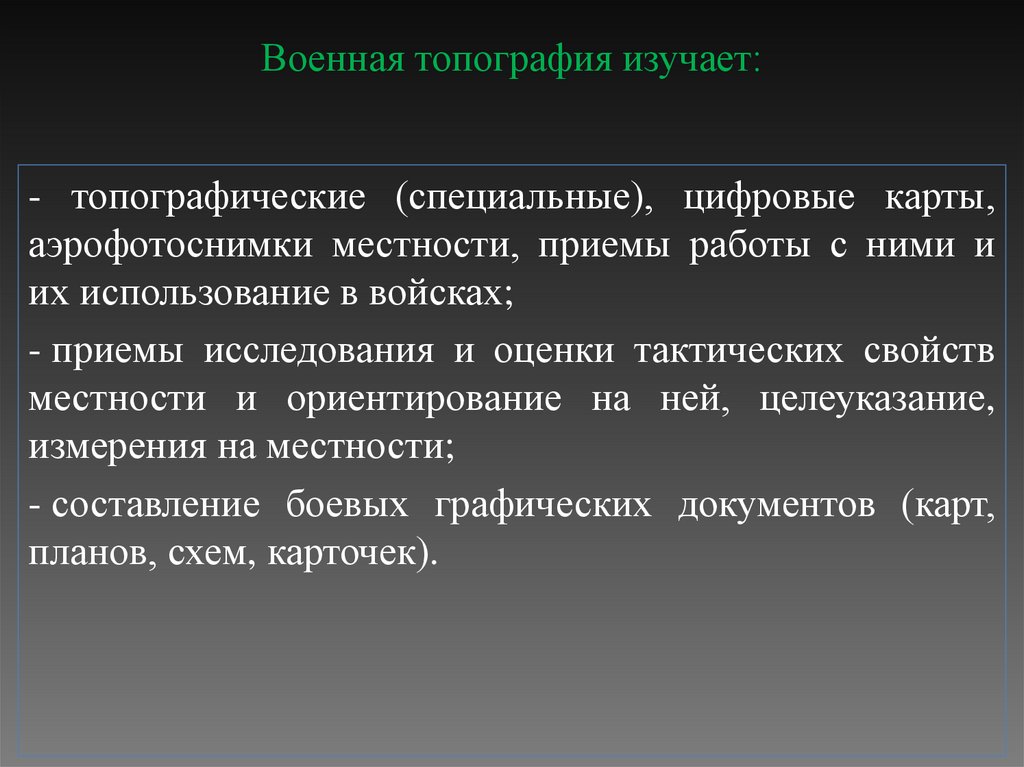

3. Военная топография изучает:

- топографические (специальные), цифровые карты,
аэрофотоснимки местности, приемы работы с ними и
их использование в войсках;
- приемы исследования и оценки тактических свойств
местности и ориентирование на ней, целеуказание,
измерения на местности;
- составление боевых графических документов (карт,
планов, схем, карточек).

4.

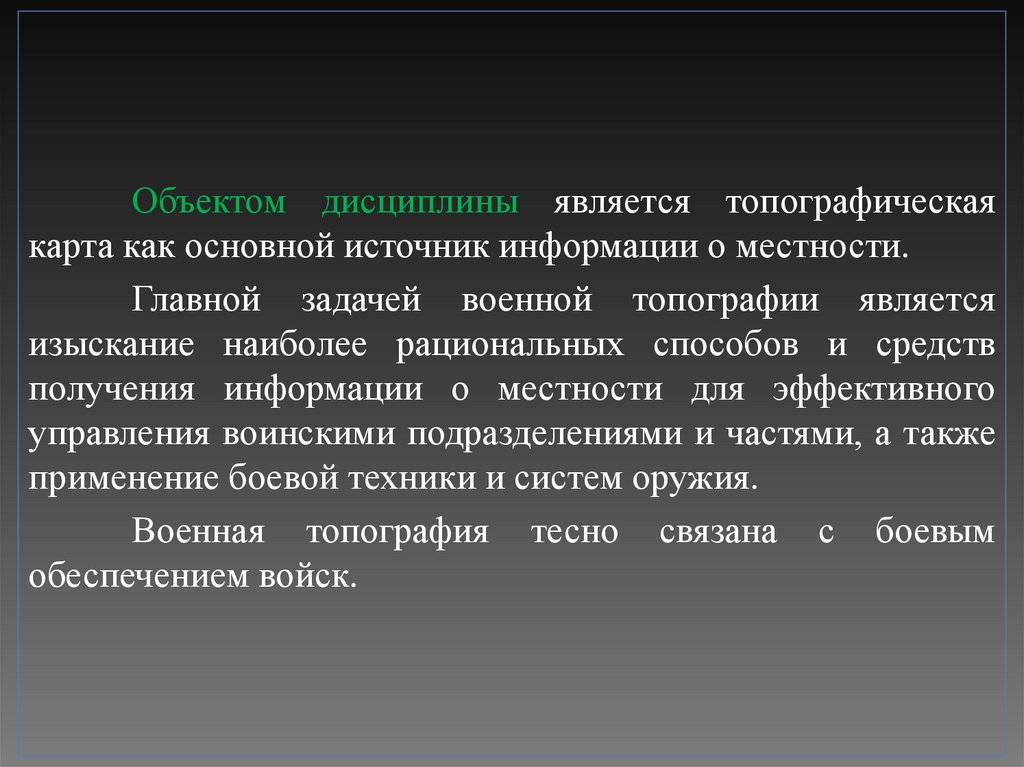

Объектом дисциплины является топографическая
карта как основной источник информации о местности.
Главной задачей военной топографии является
изыскание наиболее рациональных способов и средств
получения информации о местности для эффективного
управления воинскими подразделениями и частями, а также
применение боевой техники и систем оружия.
Военная топография тесно связана с боевым
обеспечением войск.

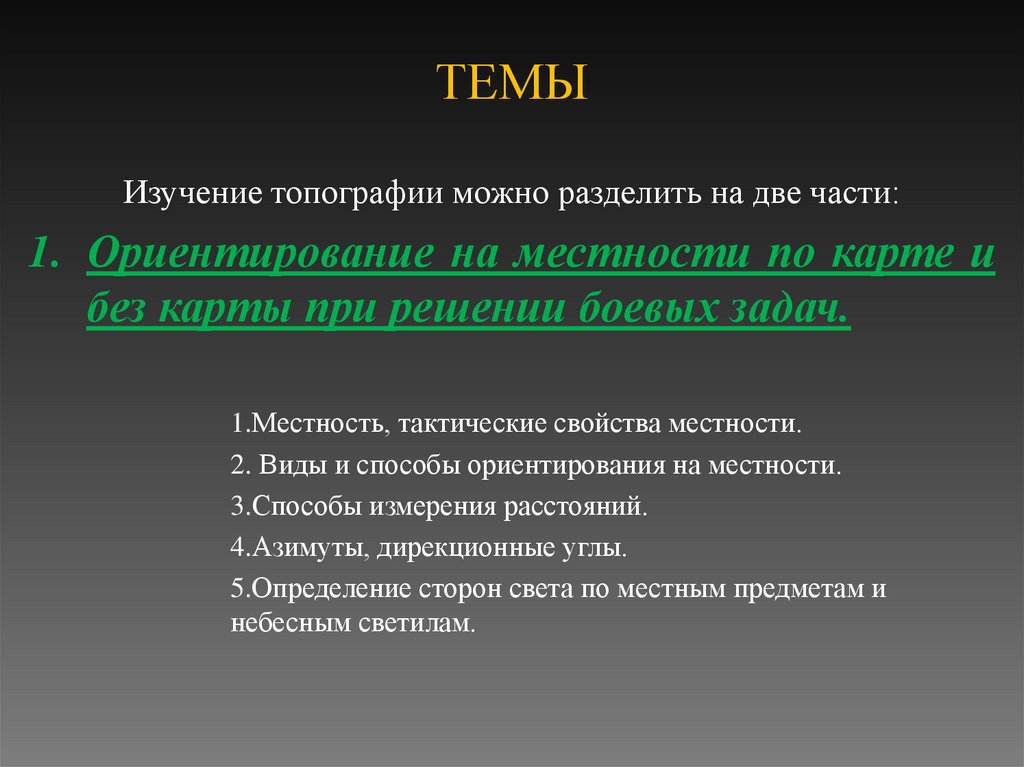

5. ТЕМЫ

Изучение топографии можно разделить на две части:
1. Ориентирование на местности по карте и
без карты при решении боевых задач.
1.Местность, тактические свойства местности.
2. Виды и способы ориентирования на местности.
3.Способы измерения расстояний.
4.Азимуты, дирекционные углы.
5.Определение сторон света по местным предметам и
небесным светилам.

6.

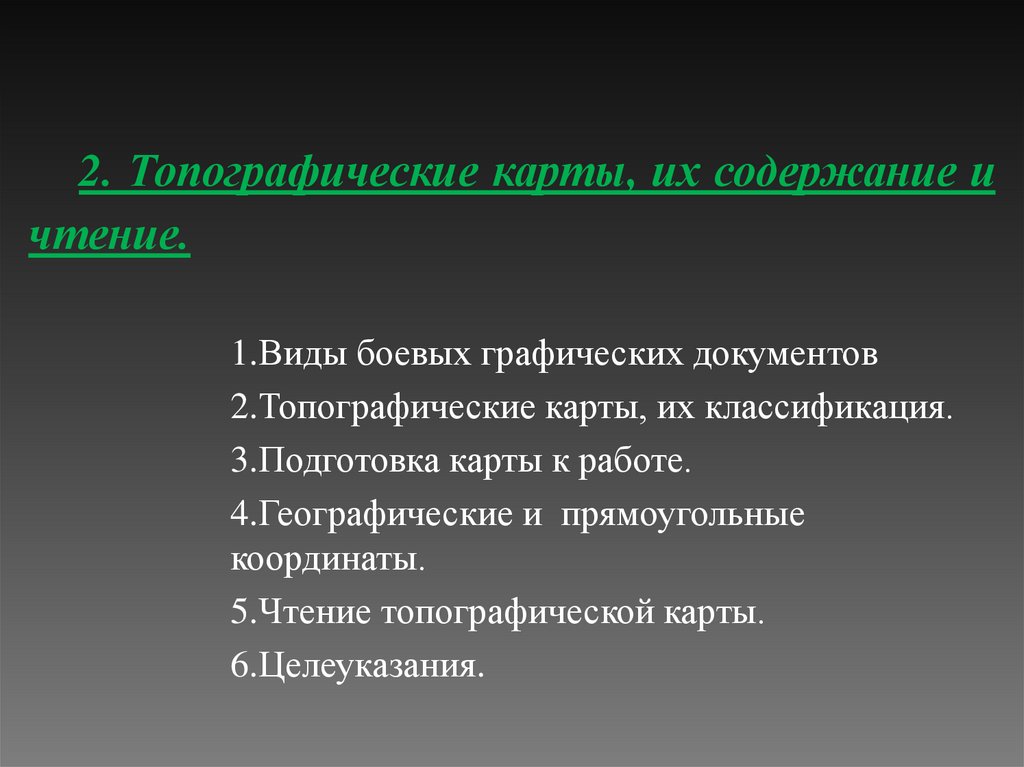

2. Топографические карты, их содержание и
чтение.
1.Виды боевых графических документов
2.Топографические карты, их классификация.
3.Подготовка карты к работе.
4.Географические и прямоугольные
координаты.
5.Чтение топографической карты.
6.Целеуказания.

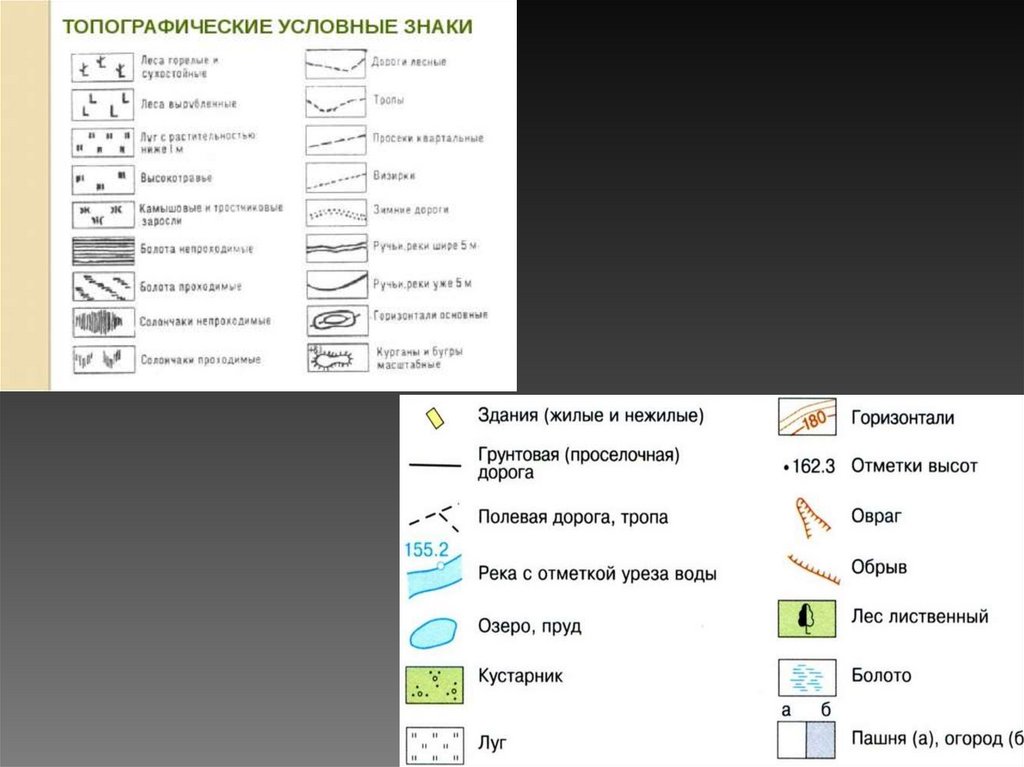

7.

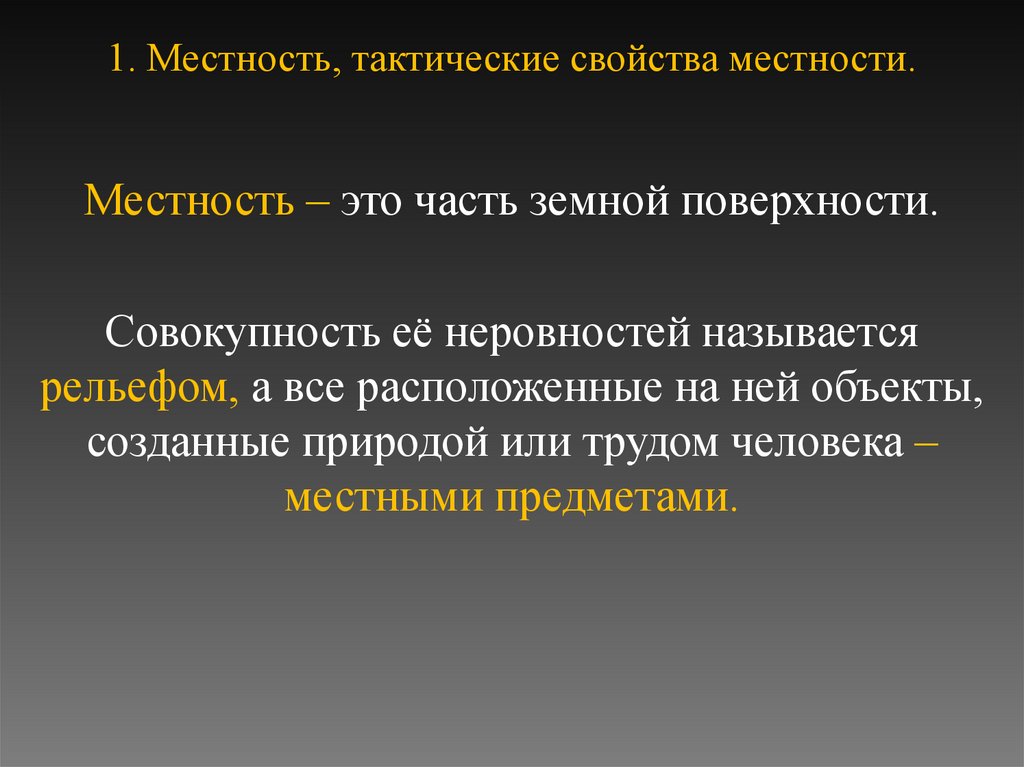

8. 1. Местность, тактические свойства местности.

Местность – это часть земной поверхности.
Совокупность её неровностей называется
рельефом, а все расположенные на ней объекты,
созданные природой или трудом человека –
местными предметами.

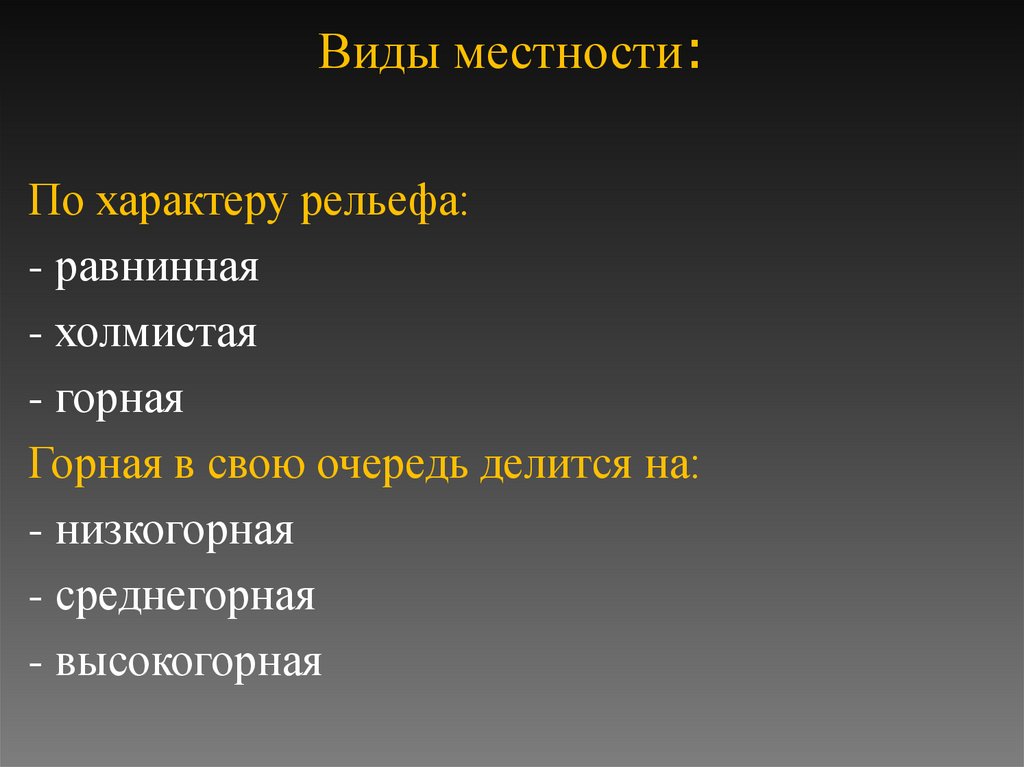

9. Виды местности:

По характеру рельефа:
- равнинная
- холмистая
- горная
Горная в свою очередь делится на:
- низкогорная
- среднегорная
- высокогорная

10.

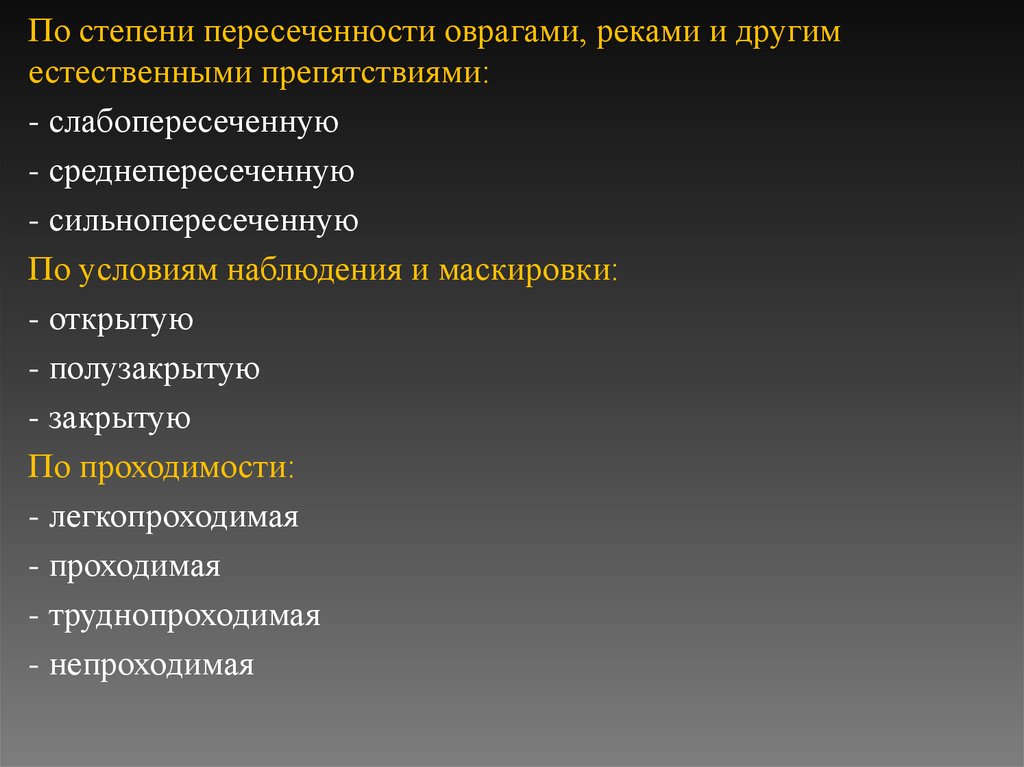

По степени пересеченности оврагами, реками и другим
естественными препятствиями:
- слабопересеченную
- среднепересеченную
- сильнопересеченную
По условиям наблюдения и маскировки:
- открытую
- полузакрытую
- закрытую
По проходимости:
- легкопроходимая
- проходимая
- труднопроходимая
- непроходимая

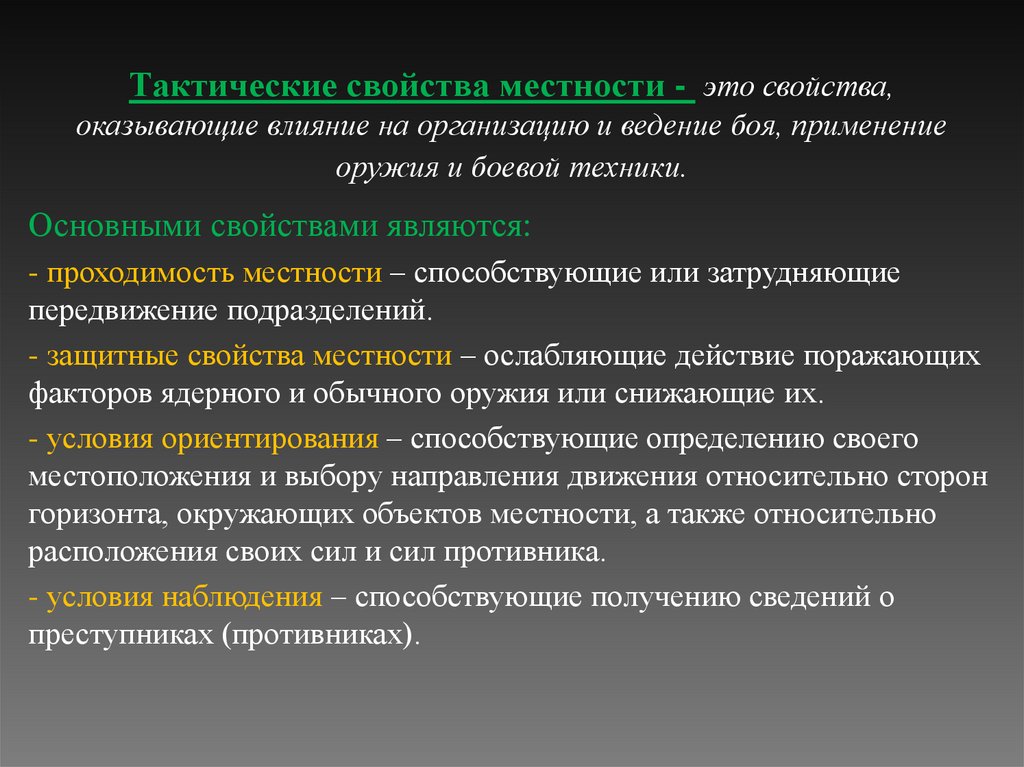

11. Тактические свойства местности -  это свойства, оказывающие влияние на организацию и ведение боя, применение оружия и боевой

Тактические свойства местности - это свойства,
оказывающие влияние на организацию и ведение боя, применение
оружия и боевой техники.
Основными свойствами являются:
- проходимость местности – способствующие или затрудняющие
передвижение подразделений.
- защитные свойства местности – ослабляющие действие поражающих
факторов ядерного и обычного оружия или снижающие их.
- условия ориентирования – способствующие определению своего
местоположения и выбору направления движения относительно сторон
горизонта, окружающих объектов местности, а также относительно
расположения своих сил и сил противника.
- условия наблюдения – способствующие получению сведений о
преступниках (противниках).

12.

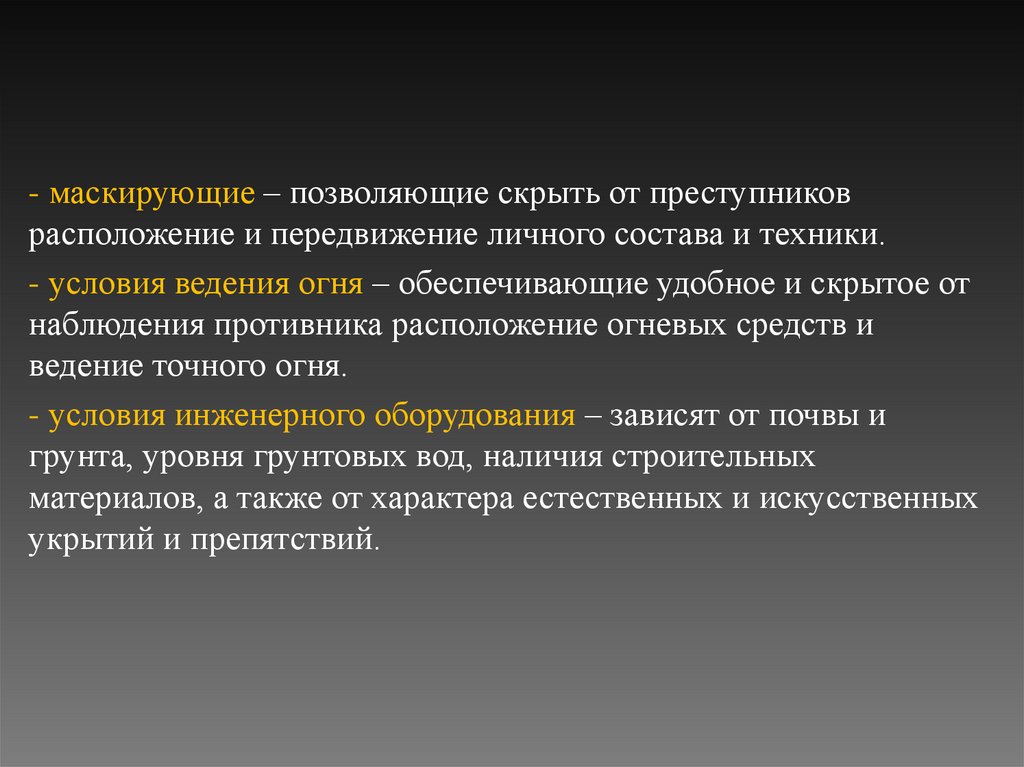

- маскирующие – позволяющие скрыть от преступников
расположение и передвижение личного состава и техники.
- условия ведения огня – обеспечивающие удобное и скрытое от
наблюдения противника расположение огневых средств и
ведение точного огня.
- условия инженерного оборудования – зависят от почвы и
грунта, уровня грунтовых вод, наличия строительных
материалов, а также от характера естественных и искусственных
укрытий и препятствий.

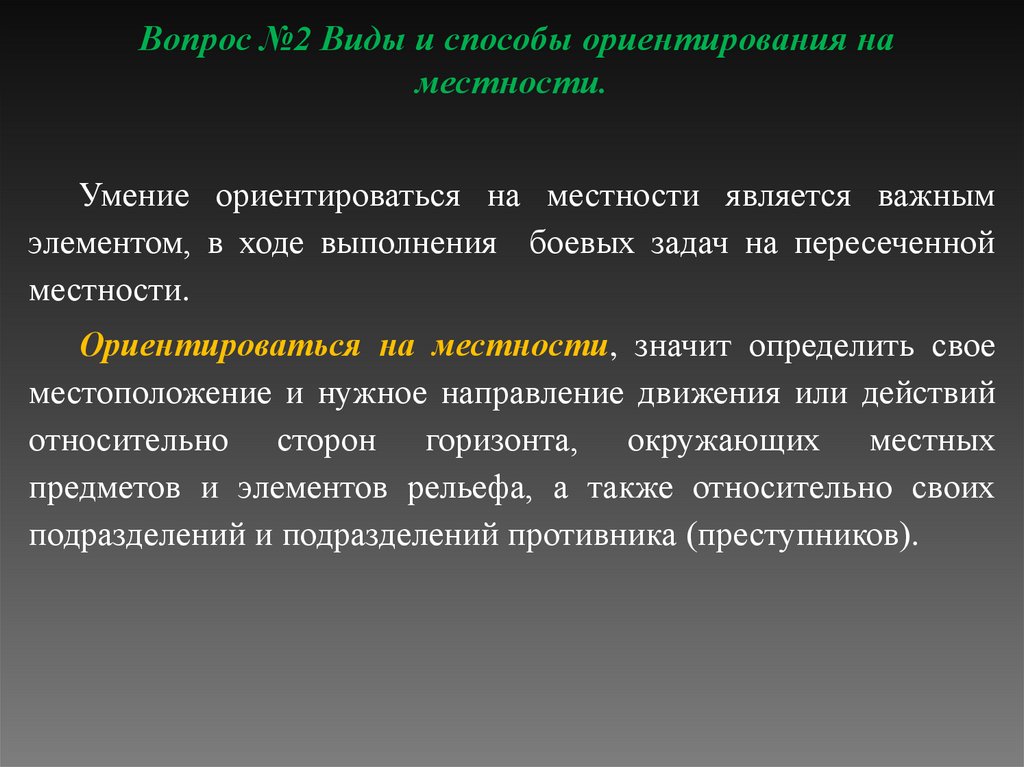

13. Вопрос №2 Виды и способы ориентирования на местности.

Умение ориентироваться на местности является важным
элементом, в ходе выполнения боевых задач на пересеченной
местности.
Ориентироваться на местности, значит определить свое
местоположение и нужное направление движения или действий
относительно сторон горизонта, окружающих местных
предметов и элементов рельефа, а также относительно своих
подразделений и подразделений противника (преступников).

14.

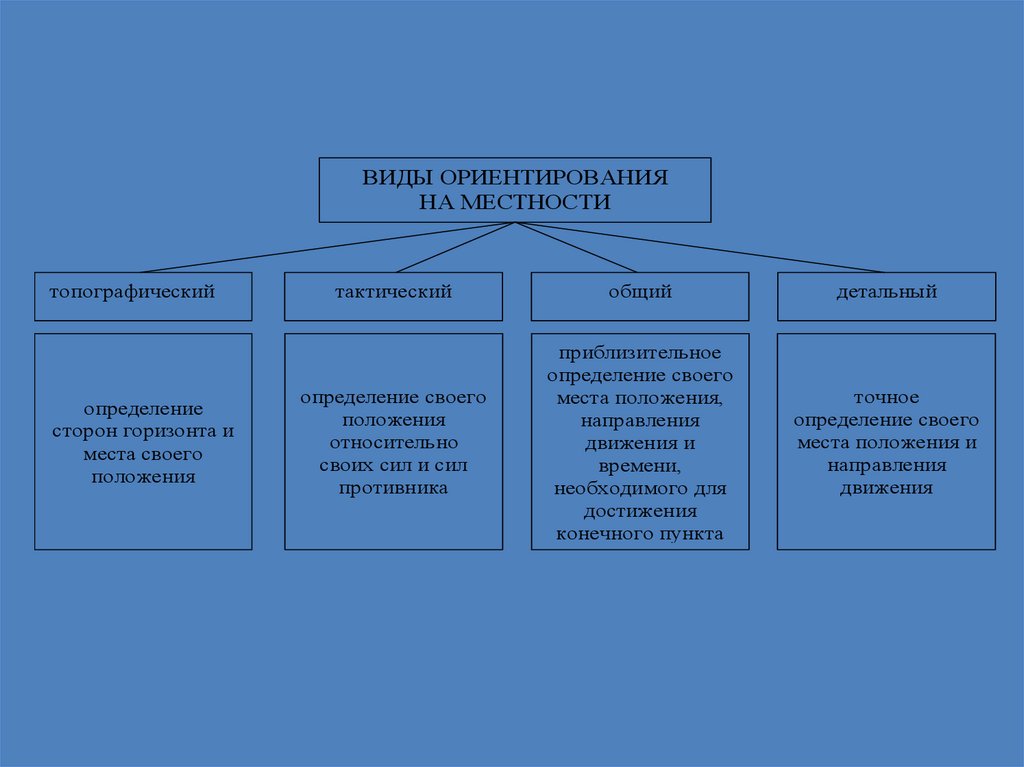

ВИДЫ ОРИЕНТИРОВАНИЯ
НА МЕСТНОСТИ
топографический
определение
сторон горизонта и
места своего
положения
тактический
общий
детальный
определение своего
положения
относительно
своих сил и сил
противника
приблизительное
определение своего
места положения,
направления
движения и
времени,
необходимого для
достижения
конечного пункта
точное
определение своего
места положения и
направления
движения

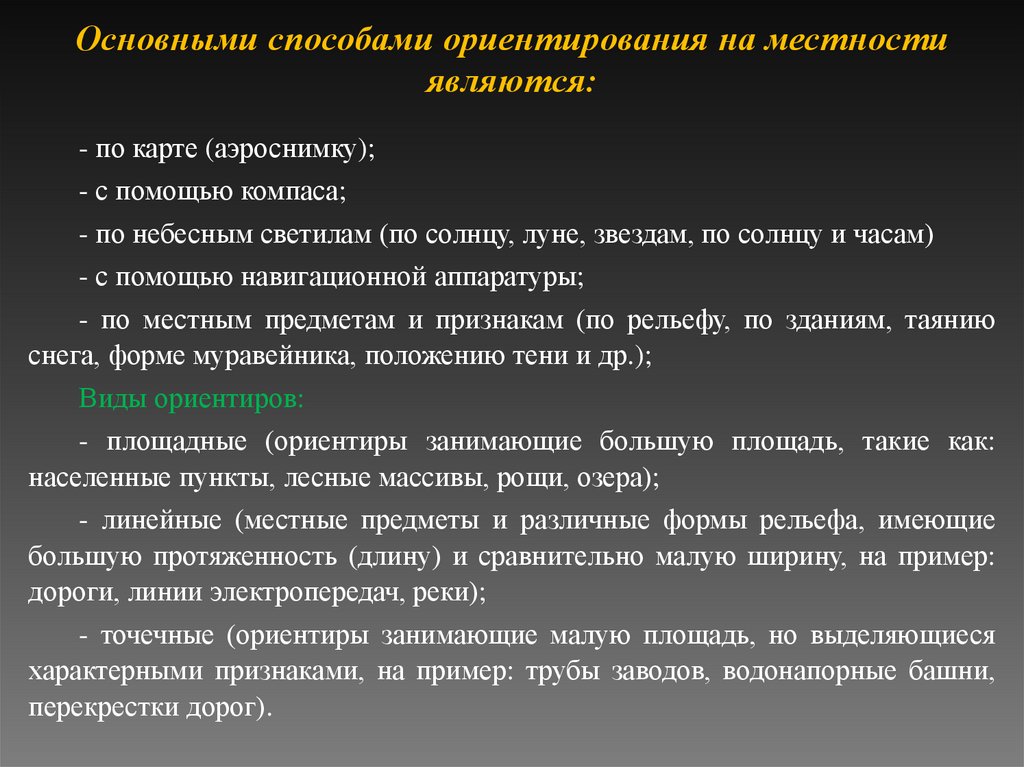

15. Основными способами ориентирования на местности являются:

- по карте (аэроснимку);
- с помощью компаса;
- по небесным светилам (по солнцу, луне, звездам, по солнцу и часам)
- с помощью навигационной аппаратуры;
- по местным предметам и признакам (по рельефу, по зданиям, таянию
снега, форме муравейника, положению тени и др.);
Виды ориентиров:
- площадные (ориентиры занимающие большую площадь, такие как:
населенные пункты, лесные массивы, рощи, озера);
- линейные (местные предметы и различные формы рельефа, имеющие
большую протяженность (длину) и сравнительно малую ширину, на пример:
дороги, линии электропередач, реки);
- точечные (ориентиры занимающие малую площадь, но выделяющиеся
характерными признаками, на пример: трубы заводов, водонапорные башни,
перекрестки дорог).

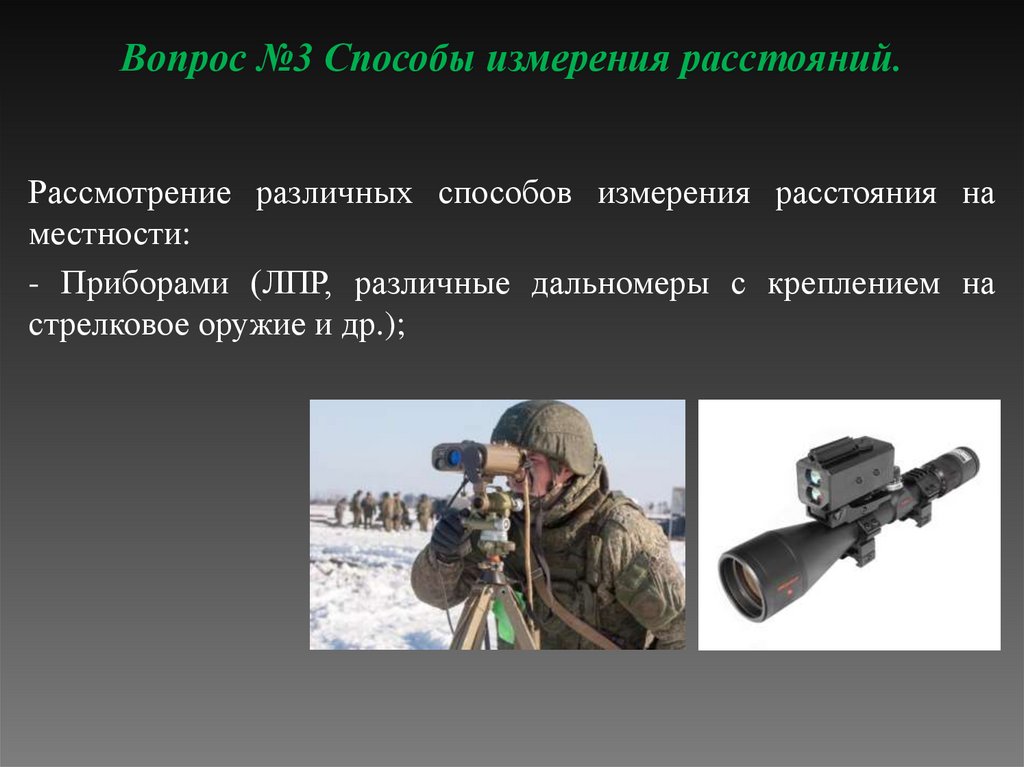

16. Вопрос №3 Способы измерения расстояний.

Рассмотрение различных способов измерения расстояния на
местности:
- Приборами (ЛПР, различные дальномеры с креплением на
стрелковое оружие и др.);

17.

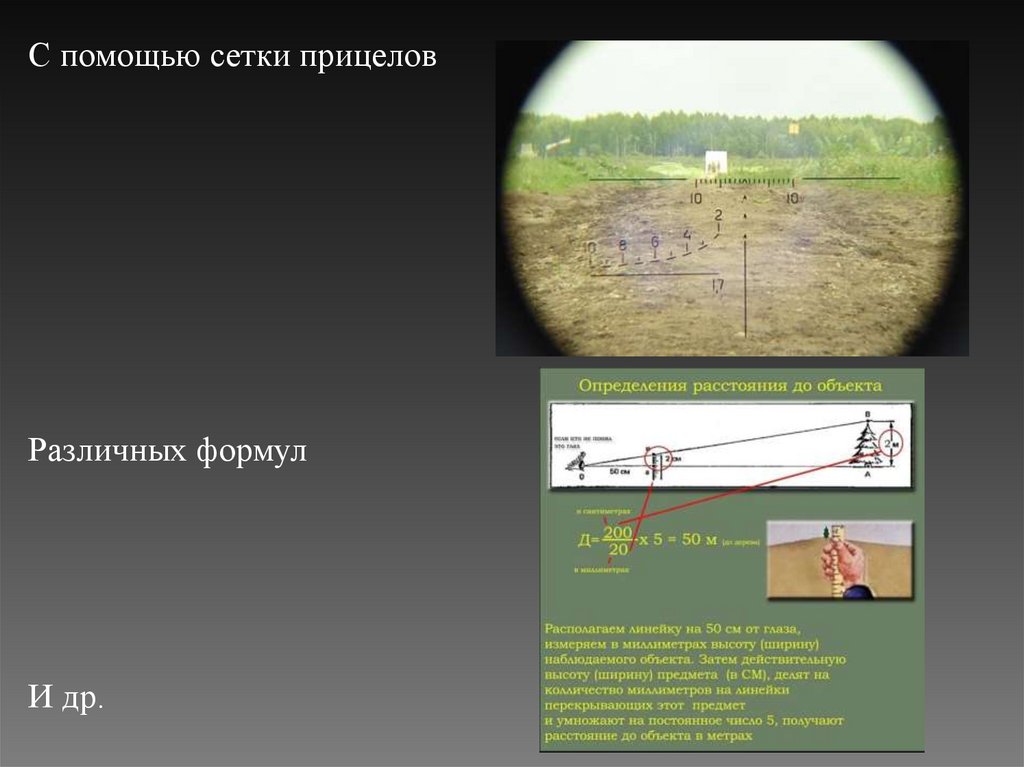

С помощью сетки прицелов
Различных формул
И др.

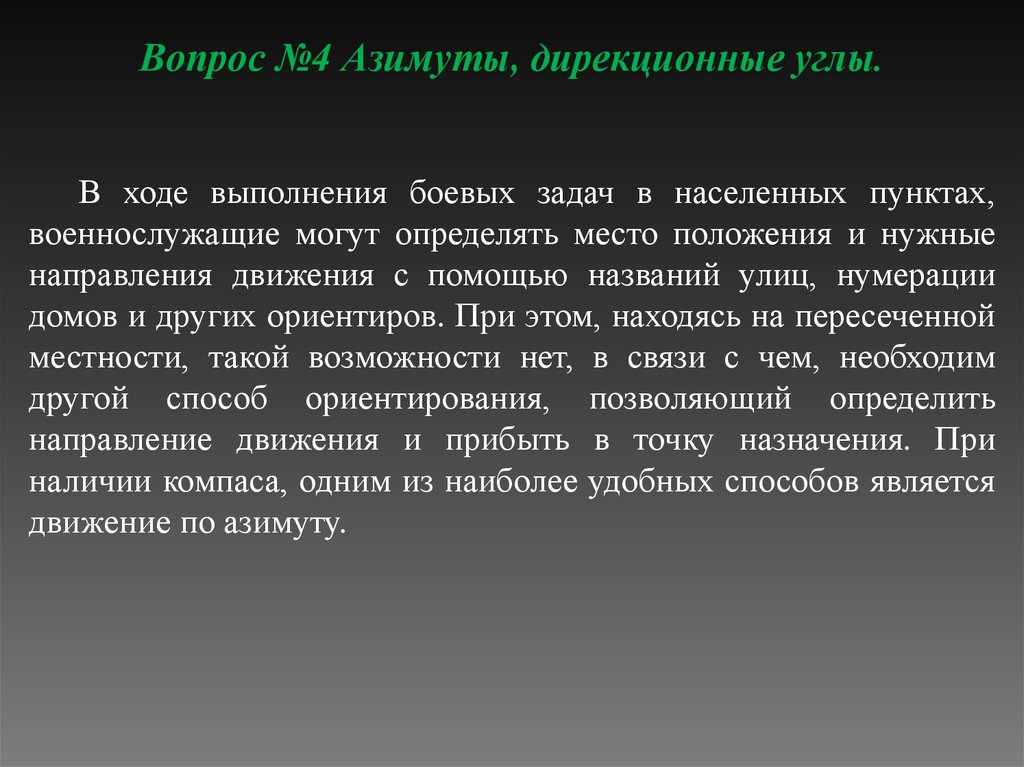

18. Вопрос №4 Азимуты, дирекционные углы.

В ходе выполнения боевых задач в населенных пунктах,
военнослужащие могут определять место положения и нужные
направления движения с помощью названий улиц, нумерации
домов и других ориентиров. При этом, находясь на пересеченной
местности, такой возможности нет, в связи с чем, необходим
другой способ ориентирования, позволяющий определить
направление движения и прибыть в точку назначения. При
наличии компаса, одним из наиболее удобных способов является
движение по азимуту.

19.

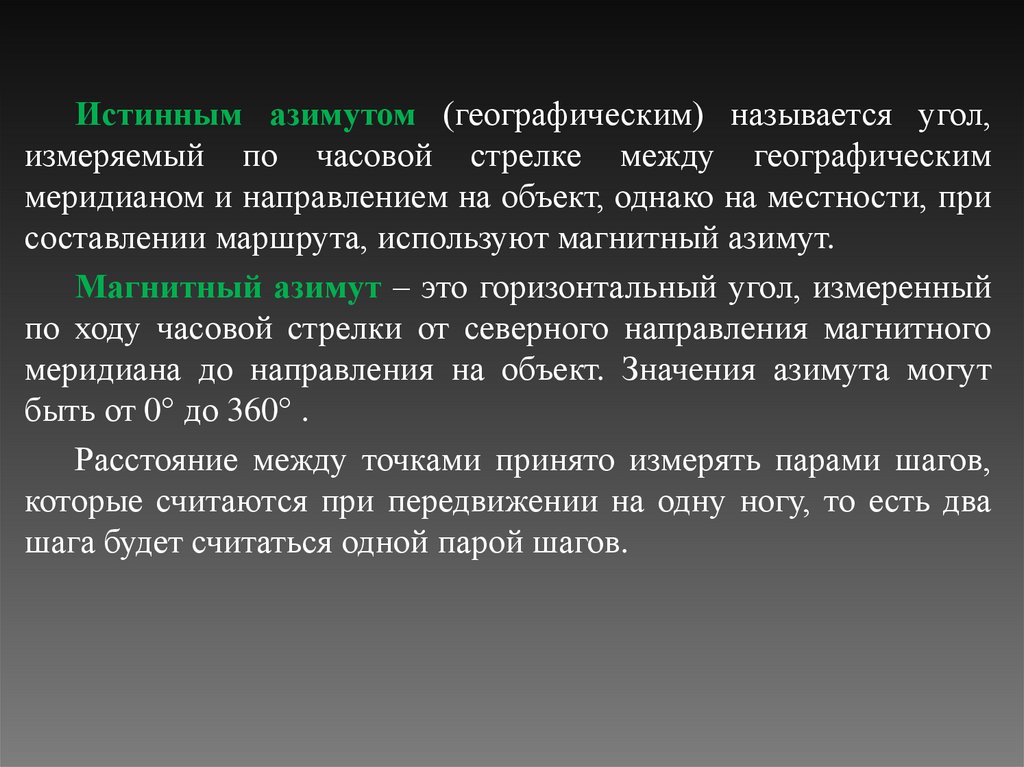

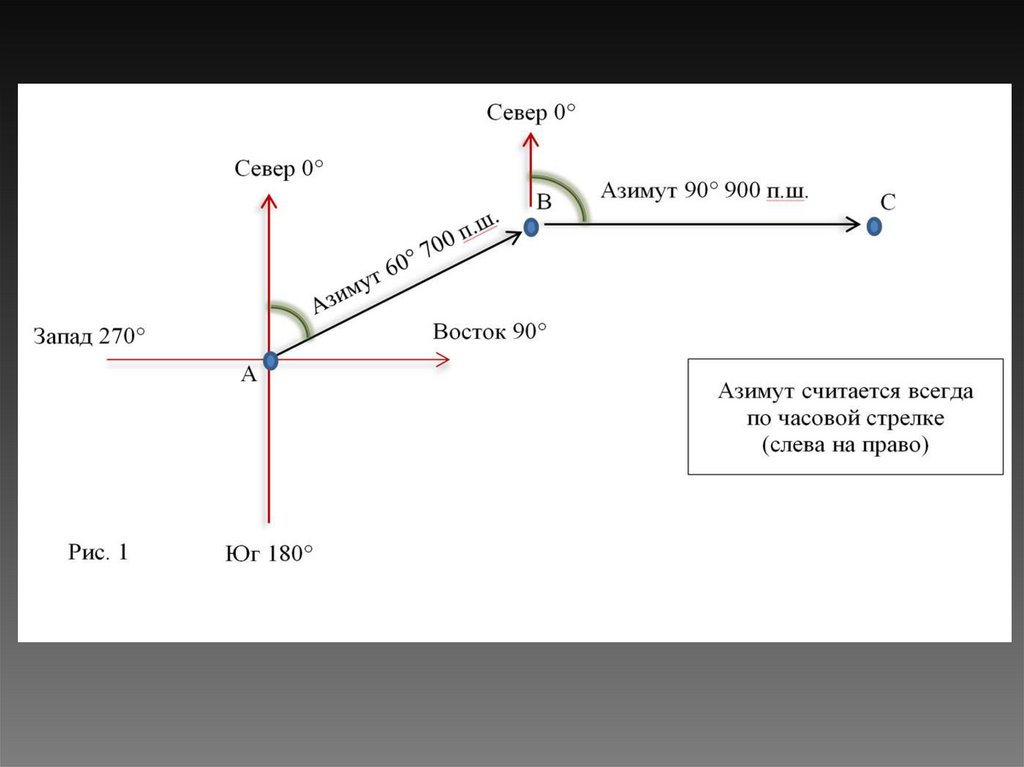

Истинным азимутом (географическим) называется угол,
измеряемый по часовой стрелке между географическим
меридианом и направлением на объект, однако на местности, при
составлении маршрута, используют магнитный азимут.
Магнитный азимут – это горизонтальный угол, измеренный
по ходу часовой стрелки от северного направления магнитного
меридиана до направления на объект. Значения азимута могут
быть от 0° до 360° .
Расстояние между точками принято измерять парами шагов,
которые считаются при передвижении на одну ногу, то есть два
шага будет считаться одной парой шагов.

20.

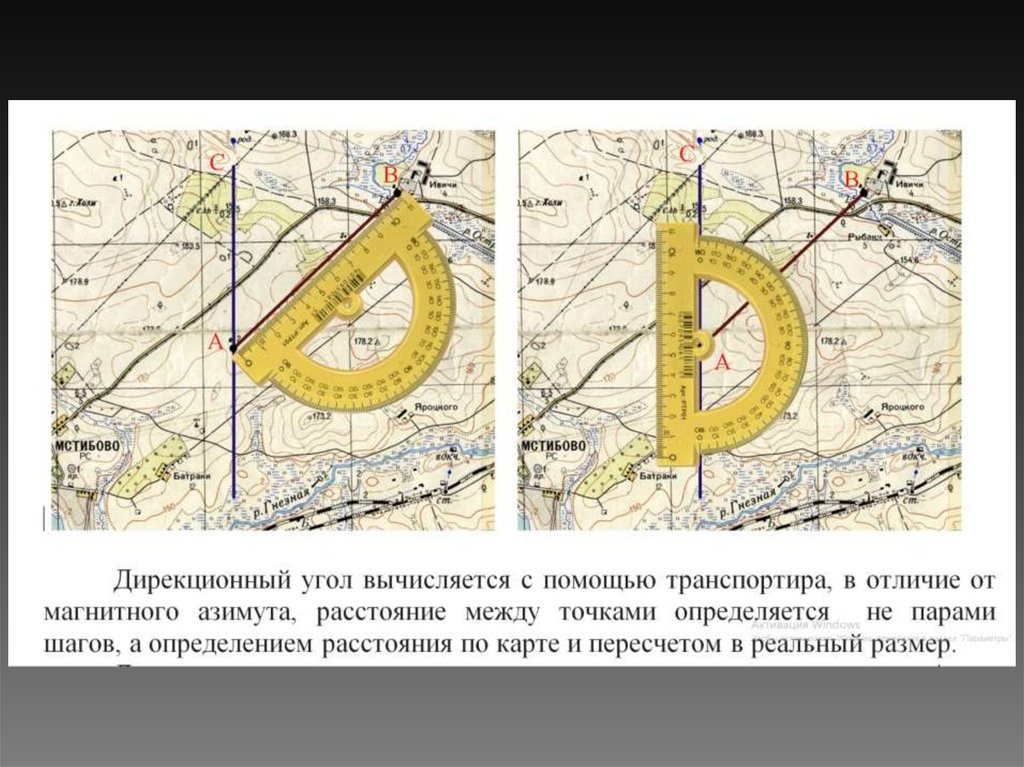

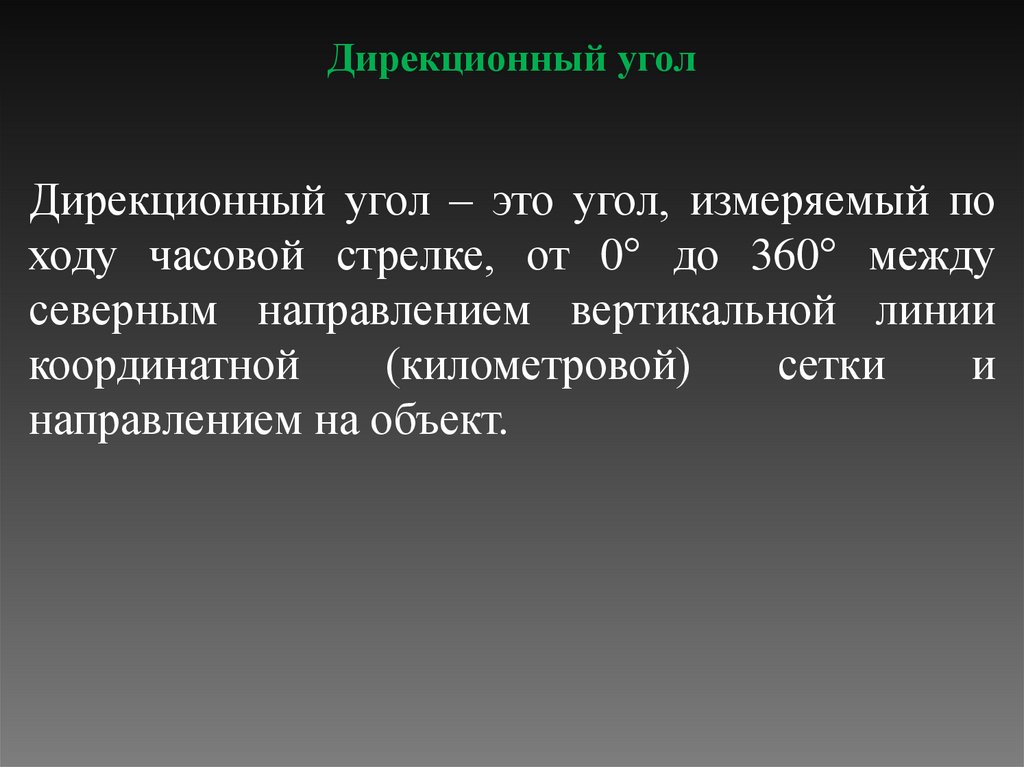

21. Дирекционный угол

Дирекционный угол – это угол, измеряемый по
ходу часовой стрелке, от 0° до 360° между
северным направлением вертикальной линии
координатной
(километровой)
сетки
и
направлением на объект.

22.

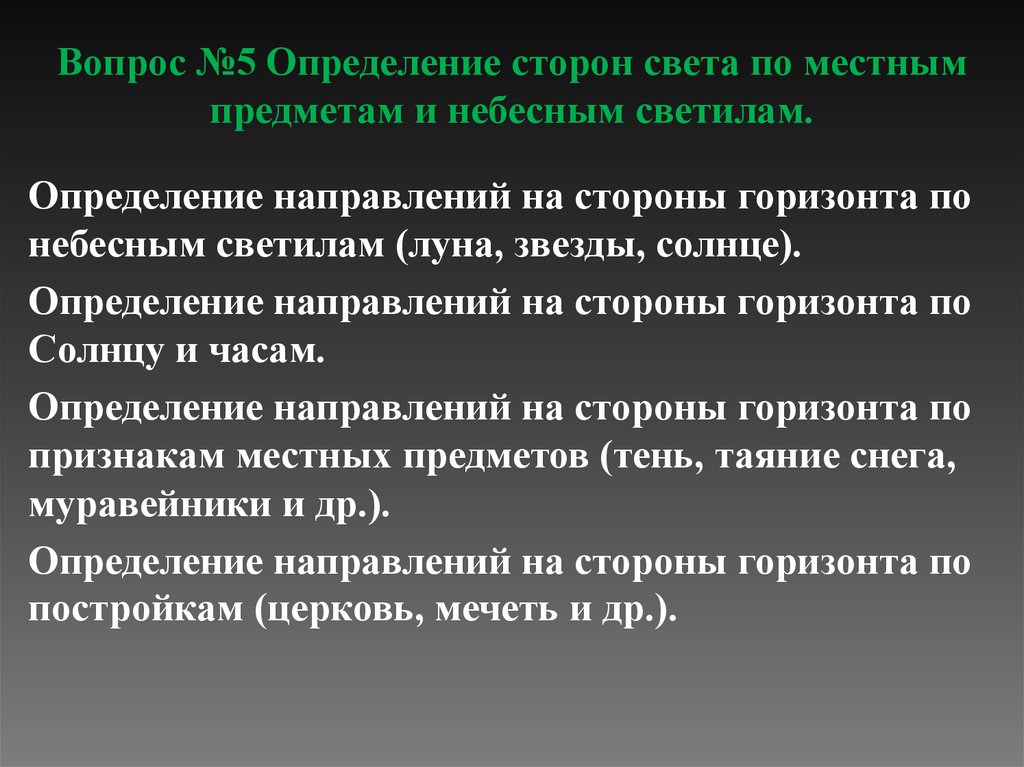

23. Вопрос №5 Определение сторон света по местным предметам и небесным светилам.

Определение направлений на стороны горизонта по
небесным светилам (луна, звезды, солнце).
Определение направлений на стороны горизонта по
Солнцу и часам.
Определение направлений на стороны горизонта по
признакам местных предметов (тень, таяние снега,
муравейники и др.).
Определение направлений на стороны горизонта по
постройкам (церковь, мечеть и др.).

24.
