1. Розробка підсистеми візуалізації протікання фізичних процесів в об'єкті дослідження

Розробив: студент групи КН-41 Йовко М.М.
Керівник: доц. к.т.н., Горда О.В.

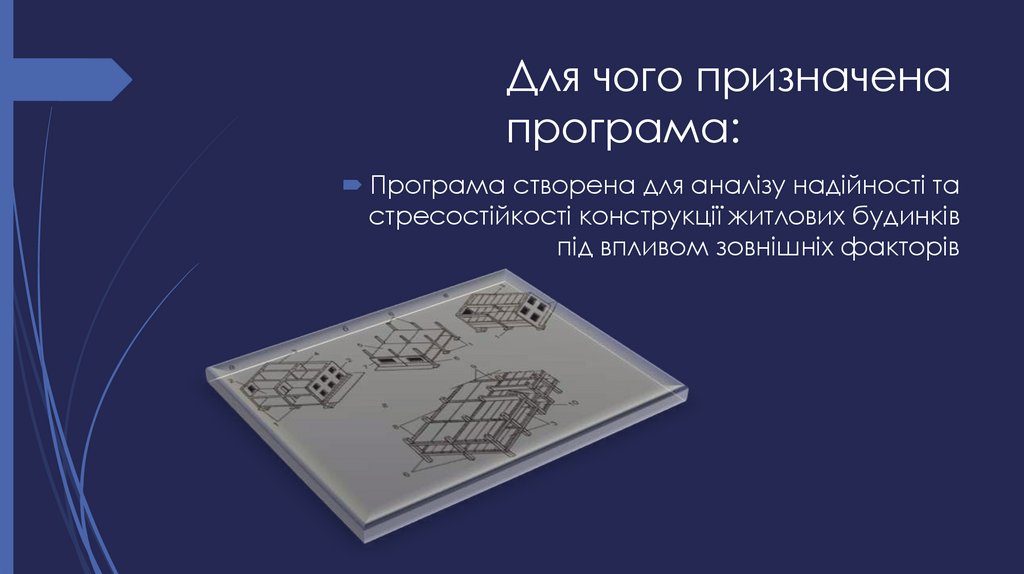

2. Для чого призначена програма:

Програма створена для аналізу надійності та
стресостійкості конструкції житлових будинків
під впливом зовнішніх факторів

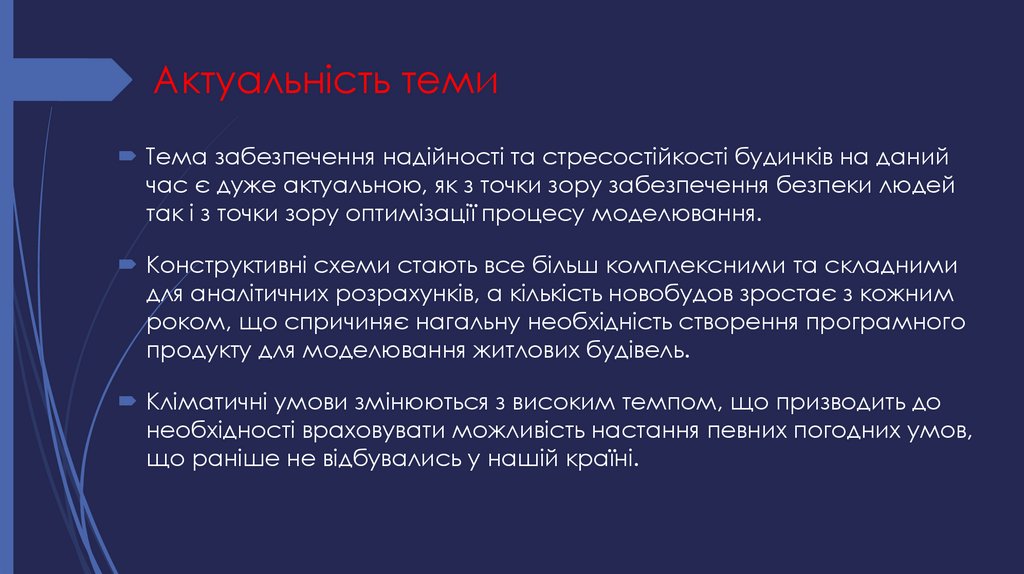

3. Актуальність теми

Тема забезпечення надійності та стресостійкості будинків на даний
час є дуже актуальною, як з точки зору забезпечення безпеки людей
так і з точки зору оптимізації процесу моделювання.
Конструктивні схеми стають все більш комплексними та складними
для аналітичних розрахунків, а кількість новобудов зростає з кожним
роком, що спричиняє нагальну необхідність створення програмного
продукту для моделювання житлових будівель.
Кліматичні умови змінюються з високим темпом, що призводить до
необхідності враховувати можливість настання певних погодних умов,
що раніше не відбувались у нашій країні.

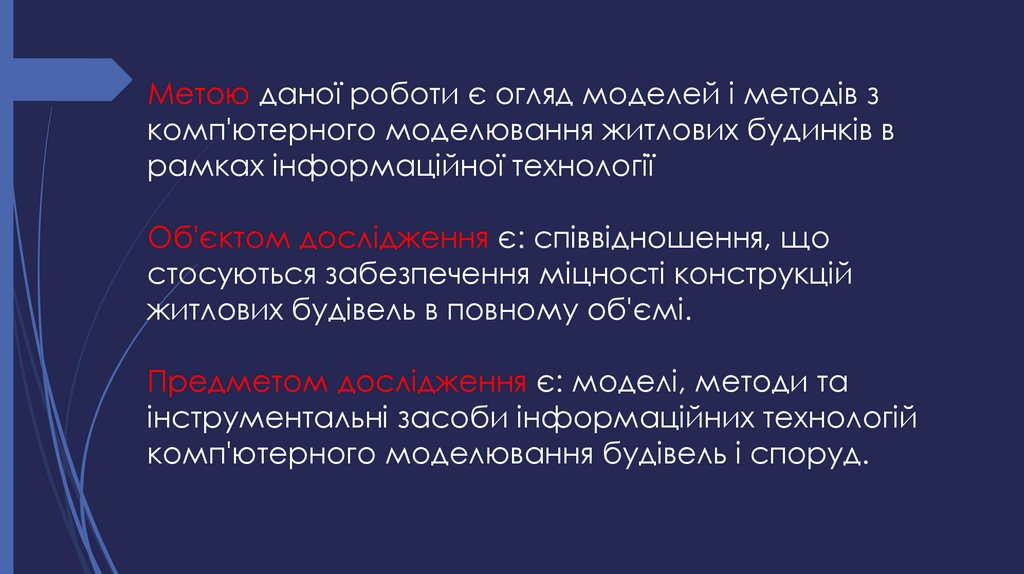

4. Метою даної роботи є огляд моделей і методів з комп'ютерного моделювання житлових будинків в рамках інформаційної технології

Об'єктом дослідження є: співвідношення, що
стосуються забезпечення міцності конструкцій
житлових будівель в повному об'ємі.
Предметом дослідження є: моделі, методи та
інструментальні засоби інформаційних технологій
комп'ютерного моделювання будівель і споруд.

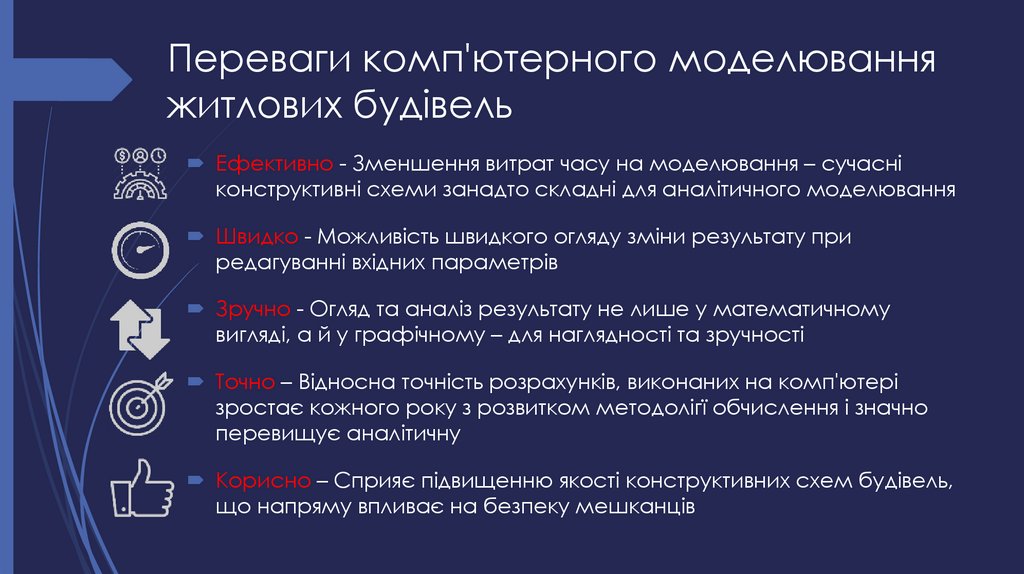

5. Переваги комп'ютерного моделювання житлових будівель

Ефективно - Зменшення витрат часу на моделювання – сучасні
конструктивні схеми занадто складні для аналітичного моделювання
Швидко - Можливість швидкого огляду зміни результату при
редагуванні вхідних параметрів
Зручно - Огляд та аналіз результату не лише у математичному
вигляді, а й у графічному – для наглядності та зручності
Точно – Відносна точність розрахунків, виконаних на комп'ютері
зростає кожного року з розвитком методолігї обчислення і значно
перевищує аналітичну
Корисно – Сприяє підвищенню якості конструктивних схем будівель,
що напряму впливає на безпеку мешканців

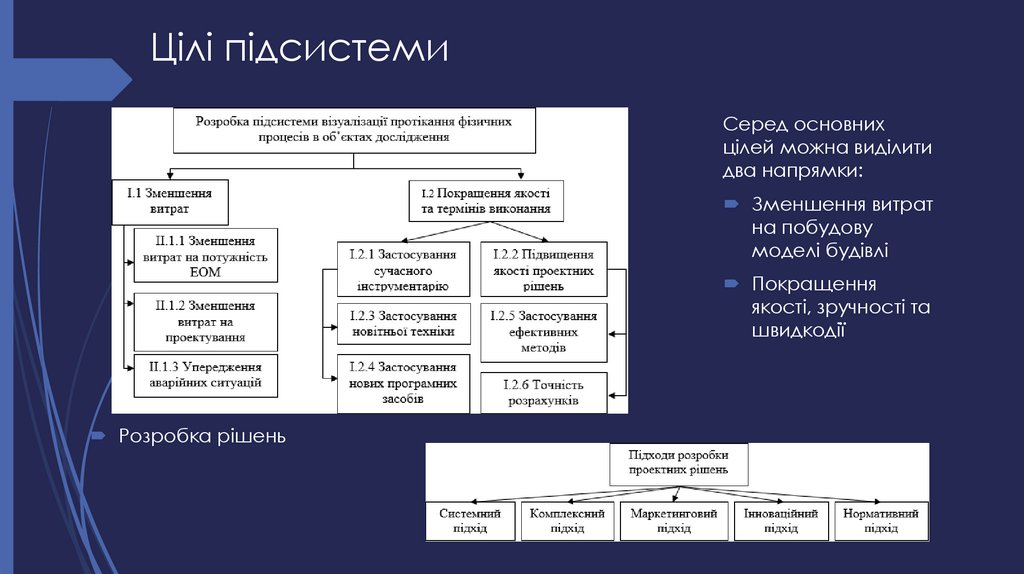

6. Цілі підсистеми

Серед основних
цілей можна виділити
два напрямки:
Зменшення витрат
на побудову
моделі будівлі
Покращення
якості, зручності та
швидкодії
Розробка рішень

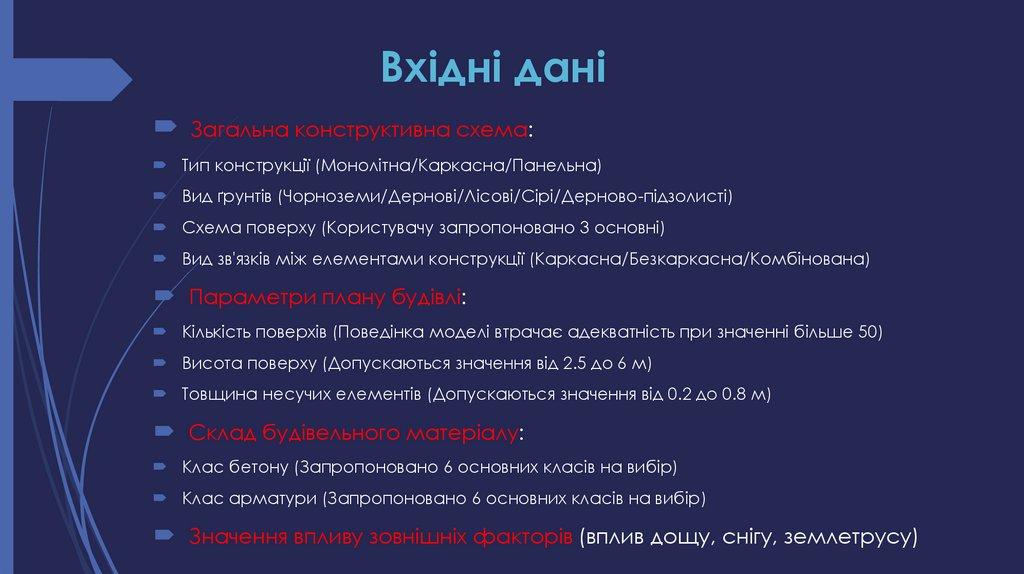

7. Вхідні дані

Загальна конструктивна схема:
Тип конструкції (Монолітна/Каркасна/Панельна)
Вид ґрунтів (Чорноземи/Дернові/Лісові/Сірі/Дерново-підзолисті)
Схема поверху (Користувачу запропоновано 3 основні)
Вид зв'язків між елементами конструкції (Каркасна/Безкаркасна/Комбінована)
Параметри плану будівлі:
Кількість поверхів (Поведінка моделі втрачає адекватність при значенні більше 50)
Висота поверху (Допускаються значення від 2.5 до 6 м)
Товщина несучих елементів (Допускаються значення від 0.2 до 0.8 м)
Склад будівельного матеріалу:
Клас бетону (Запропоновано 6 основних класів на вибір)
Клас арматури (Запропоновано 6 основних класів на вибір)
Значення впливу зовнішніх факторів (вплив дощу, снігу, землетрусу)

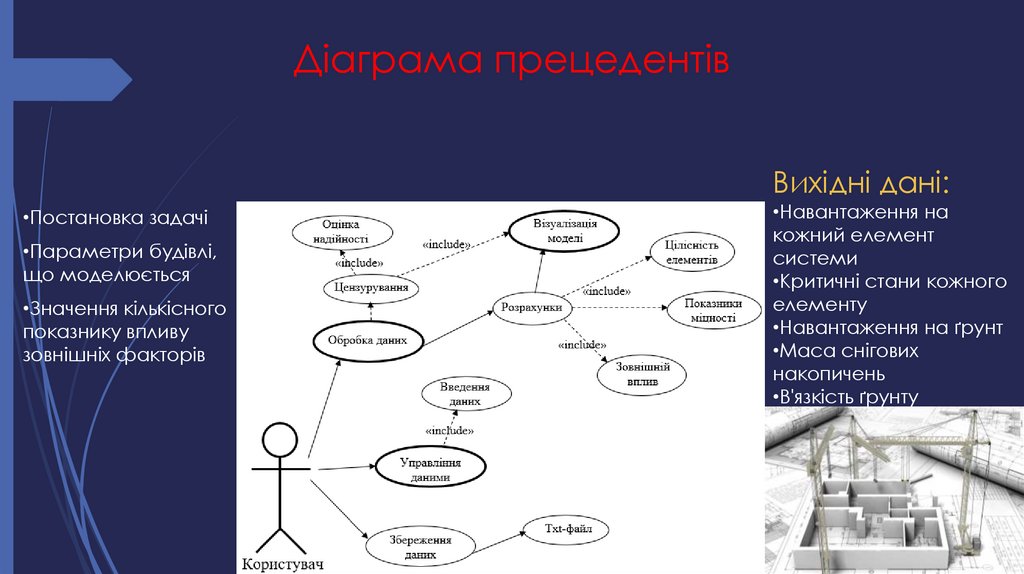

8. Діаграма прецедентів

Вихідні дані:
•Постановка задачі
•Параметри будівлі,
що моделюється
•Значення кількісного
показнику впливу
зовнішніх факторів
•Навантаження на
кожний елемент
системи
•Критичні стани кожного
елементу
•Навантаження на ґрунт
•Маса снігових
накопичень
•В'язкість ґрунту

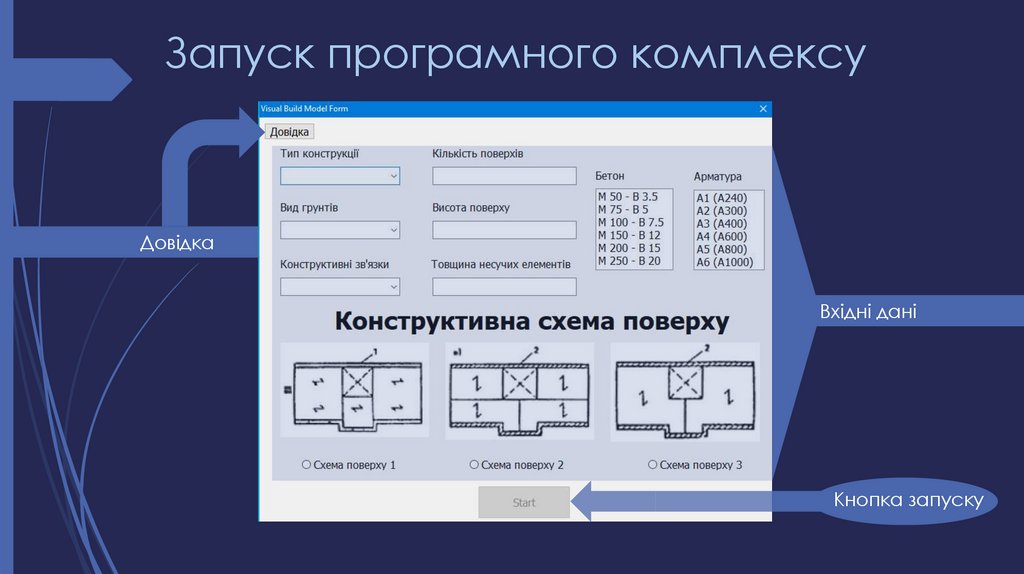

9. Запуск програмного комплексу

Довідка
Вхідні дані
Кнопка запуску

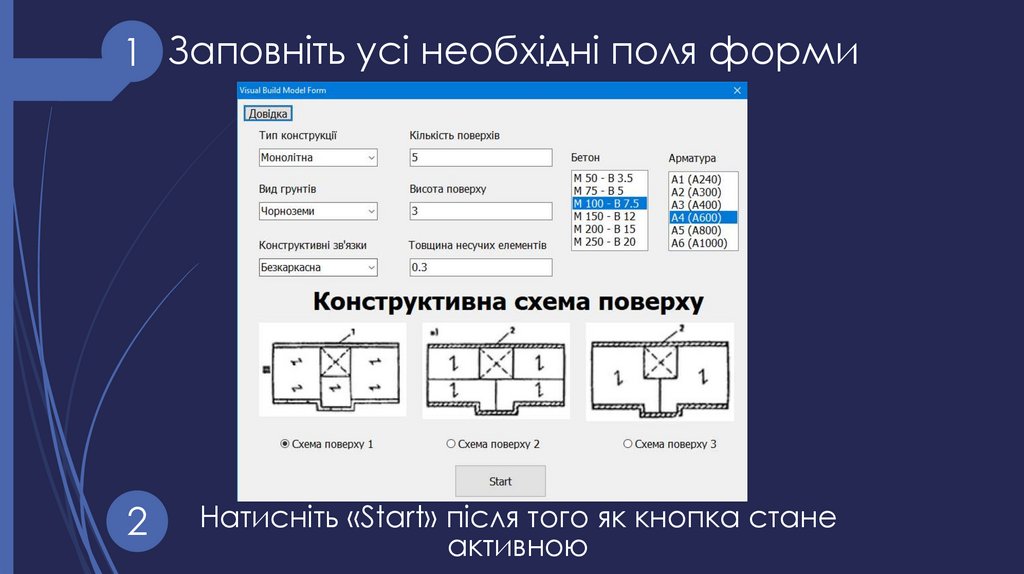

10. Заповніть усі необхідні поля форми

1 Заповніть усі необхідні поля форми
2
Натисніть «Start» після того як кнопка стане
активною

11.

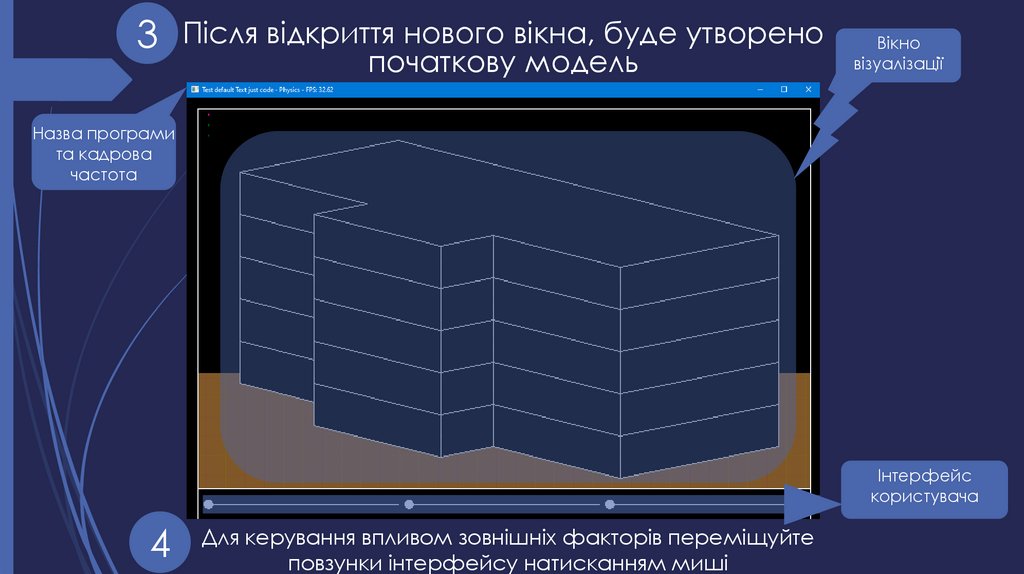

3 Після відкриття нового вікна, буде утворено
початкову модель
Вікно
візуалізації
Назва програми
та кадрова
частота
Інтерфейс
користувача
4
Для керування впливом зовнішніх факторів переміщуйте
повзунки інтерфейсу натисканням миші

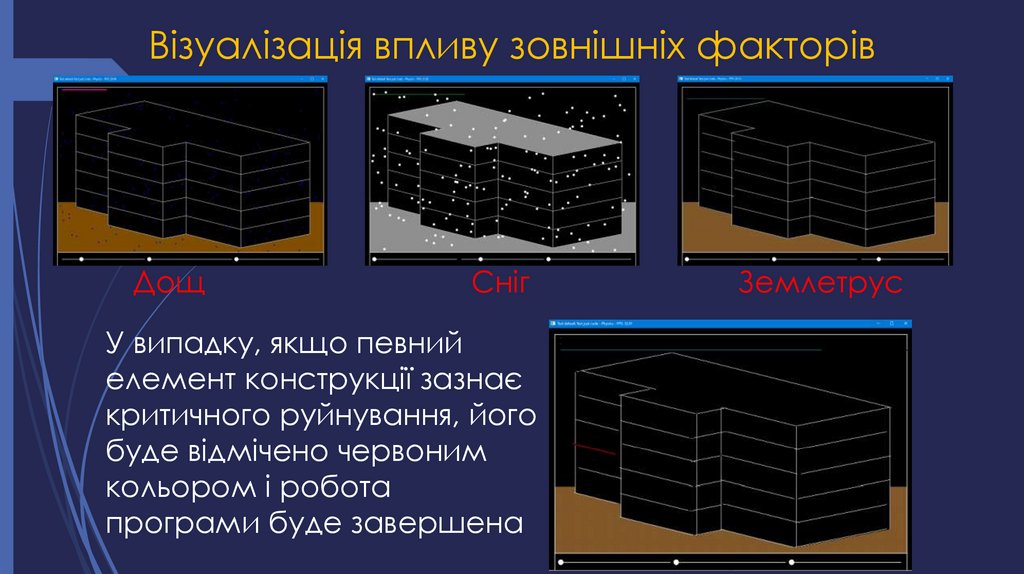

12. Візуалізація впливу зовнішніх факторів

Дощ
Сніг
У випадку, якщо певний
елемент конструкції зазнає
критичного руйнування, його
буде відмічено червоним
кольором і робота
програми буде завершена
Землетрус

13.

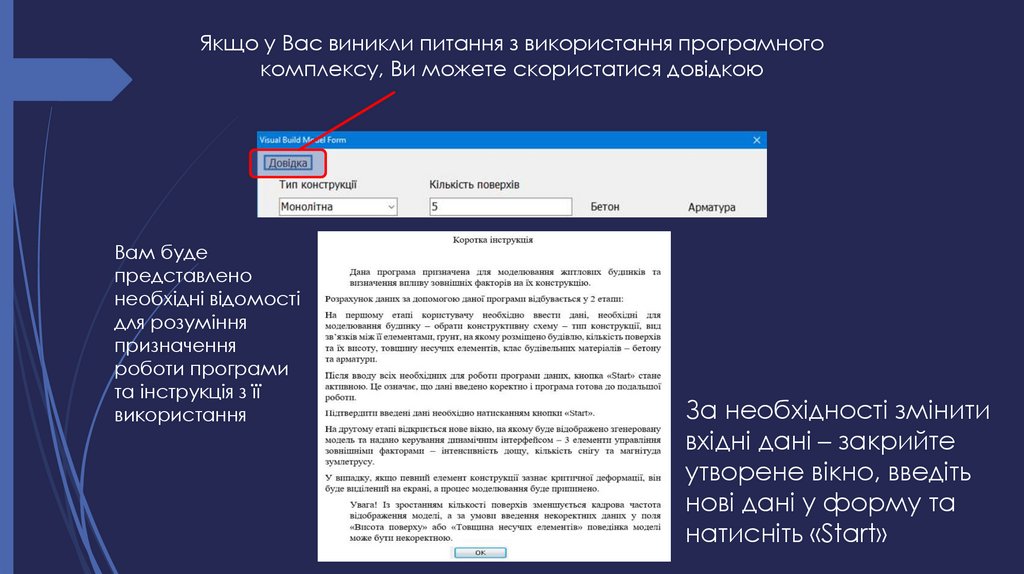

Якщо у Вас виникли питання з використання програмного
комплексу, Ви можете скористатися довідкою
Вам буде
представлено
необхідні відомості
для розуміння
призначення
роботи програми
та інструкція з її
використання
За необхідності змінити
вхідні дані – закрийте
утворене вікно, введіть
нові дані у форму та
натисніть «Start»

14. Дякую за перегляд.
