Токарный станок с ЧПУ CK6180-3000GH

1. КОММЕРЧЕСКОЕ ПРЕДЛОЖЕНИЕ

Токарный станок с ЧПУ CK6180-3000GH

2.

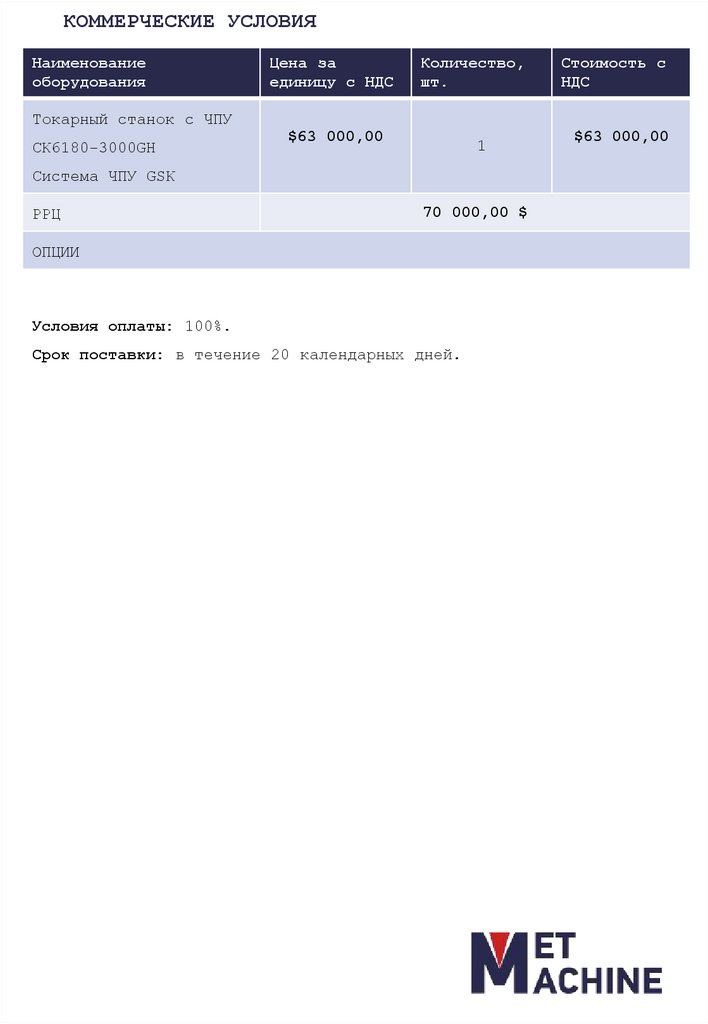

КОММЕРЧЕСКИЕ УСЛОВИЯ
Наименование
оборудования
Цена за
единицу с НДС
Количество,
шт.
Стоимость с
НДС
Токарный станок с ЧПУ
CK6180-3000GH
$63 000,00
1
Система ЧПУ GSK
РРЦ
70 000,00 $
ОПЦИИ
Условия оплаты: 100%.
Срок поставки: в течение 20 календарных дней.
$63 000,00

3.

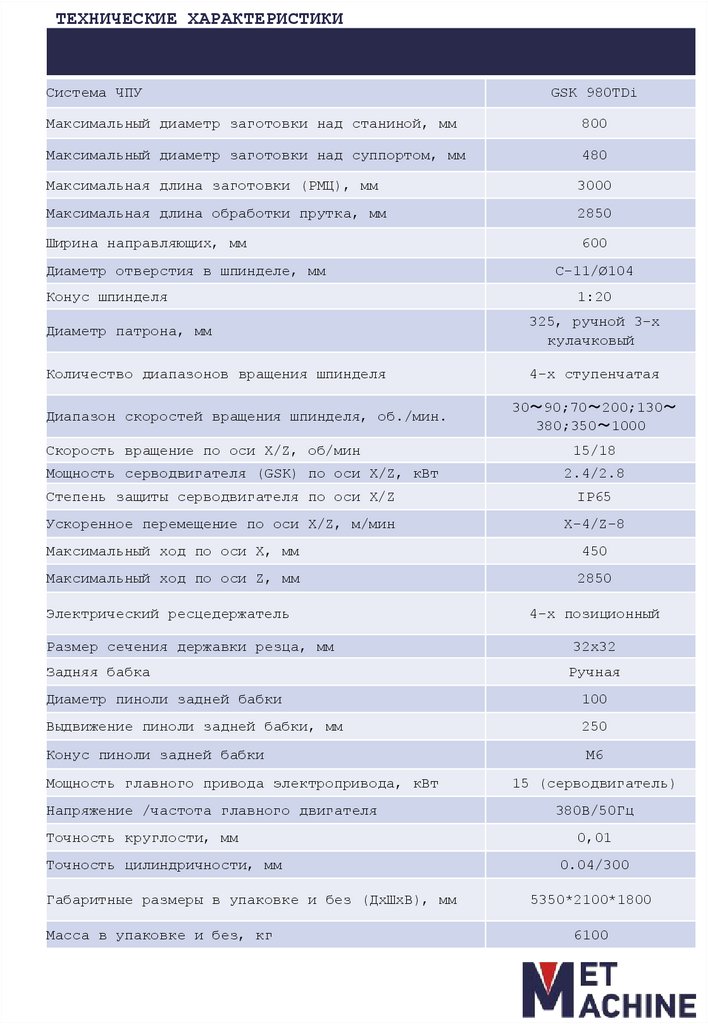

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Система ЧПУ
GSK 980TDi
Максимальный диаметр заготовки над станиной, мм
800
Максимальный диаметр заготовки над суппортом, мм
480
Максимальная длина заготовки (РМЦ), мм
3000
Максимальная длина обработки прутка, мм
2850
Ширина направляющих, мм
600
Диаметр отверстия в шпинделе, мм
Конус шпинделя
C-11/Ø104
1:20
Диаметр патрона, мм
325, ручной 3-х
кулачковый
Количество диапазонов вращения шпинделя
4-х ступенчатая
Диапазон скоростей вращения шпинделя, об./мин.
30 90;70 200;130
380;350 1000
Скорость вращение по оси X/Z, об/мин
15/18
Мощность серводвигателя (GSK) по оси X/Z, кВт
2.4/2.8
Степень защиты серводвигателя по оси X/Z
IP65
Ускоренное перемещение по оси X/Z, м/мин
X-4/Z-8
Максимальный ход по оси X, мм
450
Максимальный ход по оси Z, мм
2850
Электрический ресцедержатель
4-х позиционный
Размер сечения державки резца, мм
32х32
Задняя бабка
Ручная
Диаметр пиноли задней бабки
100
Выдвижение пиноли задней бабки, мм
250
Конус пиноли задней бабки
М6
Мощность главного привода электропривода, кВт
Напряжение /частота главного двигателя
Точность круглости, мм
Точность цилиндричности, мм
Габаритные размеры в упаковке и без (ДхШхВ), мм
Масса в упаковке и без, кг
15 (серводвигатель)
380В/50Гц
0,01
0.04/300
5350*2100*1800
6100

4.

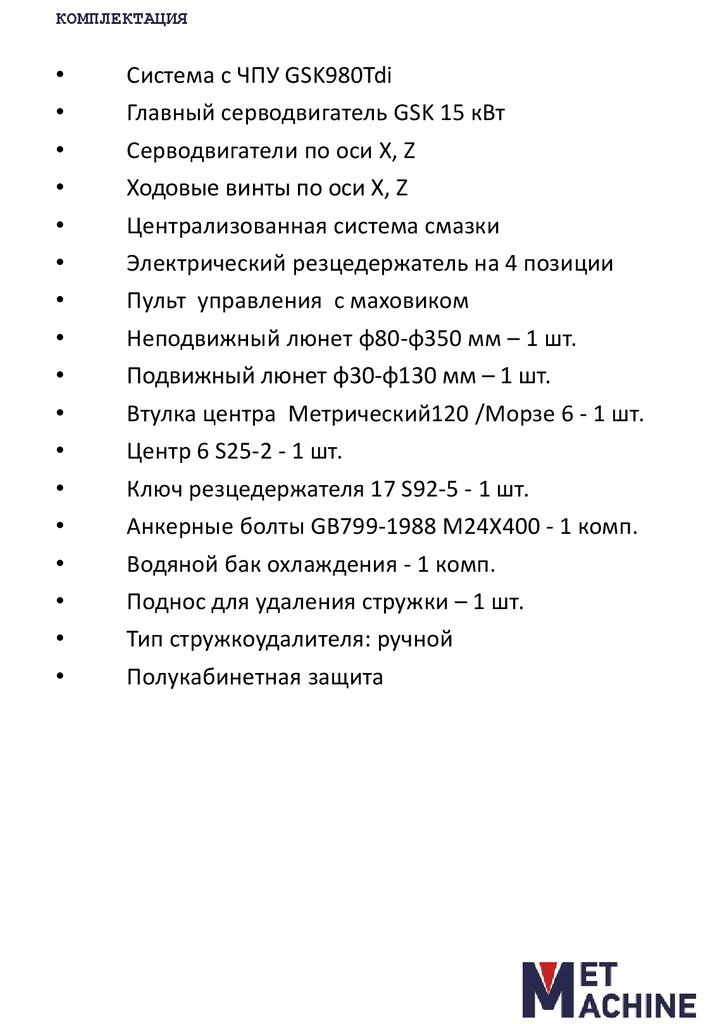

КОМПЛЕКТАЦИЯ
Система с ЧПУ GSK980Tdi
Главный серводвигатель GSK 15 кВт
Серводвигатели по оси X, Z
Ходовые винты по оси X, Z
Централизованная система смазки
Электрический резцедержатель на 4 позиции
Пульт управления с маховиком
Неподвижный люнет φ80-φ350 мм – 1 шт.
Подвижный люнет φ30-φ130 мм – 1 шт.
Втулка центра Метрический120 /Морзе 6 - 1 шт.
Центр 6 S25-2 - 1 шт.
Ключ резцедержателя 17 S92-5 - 1 шт.
Анкерные болты GB799-1988 M24X400 - 1 комп.
Водяной бак охлаждения - 1 комп.
Поднос для удаления стружки – 1 шт.
Тип стружкоудалителя: ручной
Полукабинетная защита
