7_DZ

1.

Южно-Российский государственный политехнический университет (НПИ) имени М.И. Платова
Презентационные материалы
к курсу
«Релейная защита и автоматика
электроэнергетических систем»
Тема
«Дистанционные защиты
линий электропередачи»

2.

Южно-Российский государственный политехнический университет (НПИ) имени М.И. Платова
Онлайн-платформа ЮРГПУ(НПИ)

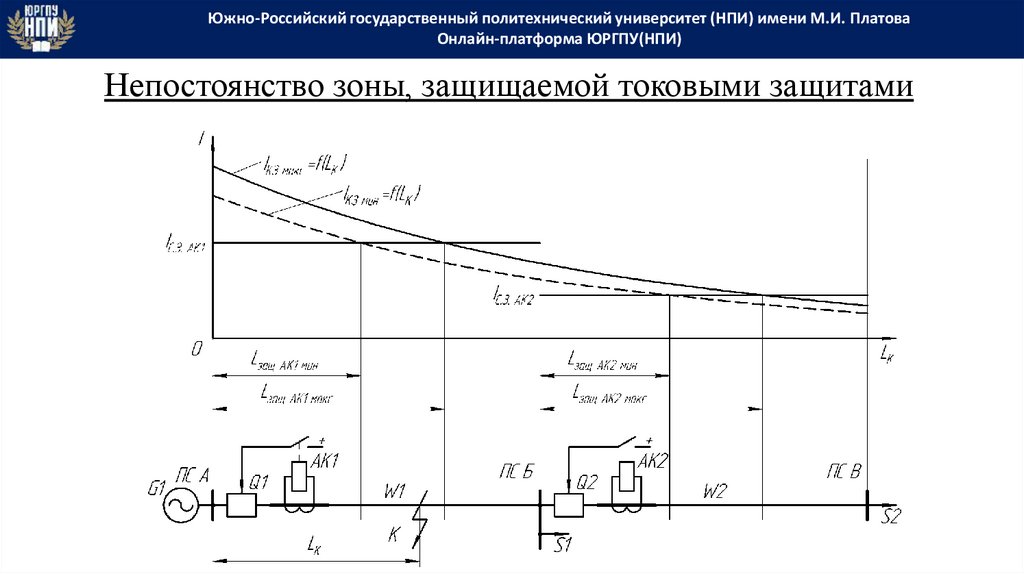

Непостоянство зоны, защищаемой токовыми защитами

3.

Южно-Российский государственный политехнический университет (НПИ) имени М.И. Платова
Онлайн-платформа ЮРГПУ(НПИ)

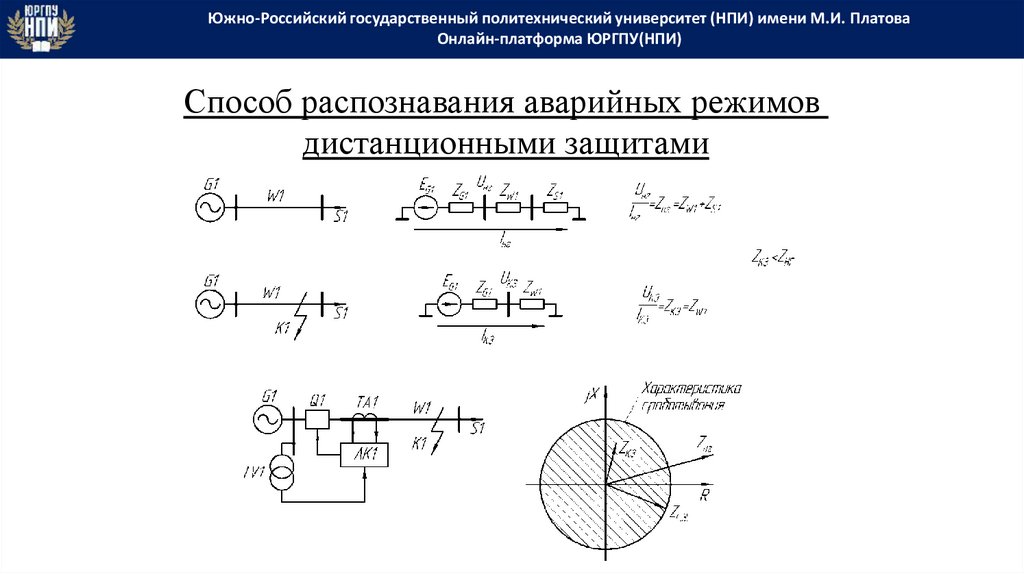

Способ распознавания аварийных режимов
дистанционными защитами

4.

Южно-Российский государственный политехнический университет (НПИ) имени М.И. Платова
Онлайн-платформа ЮРГПУ(НПИ)

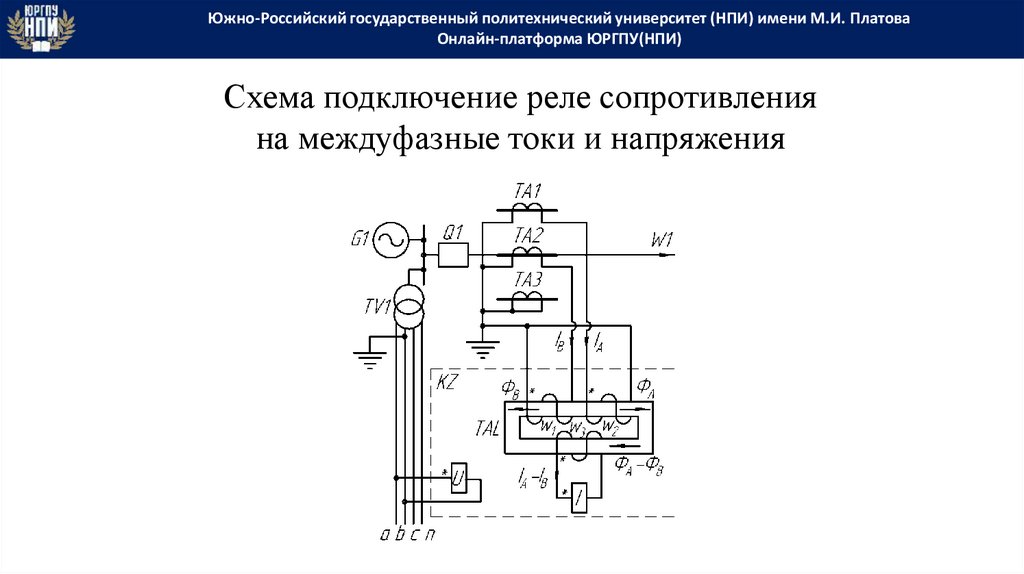

Схема подключение реле сопротивления
на междуфазные токи и напряжения

5.

Южно-Российский государственный политехнический университет (НПИ) имени М.И. Платова
Онлайн-платформа ЮРГПУ(НПИ)

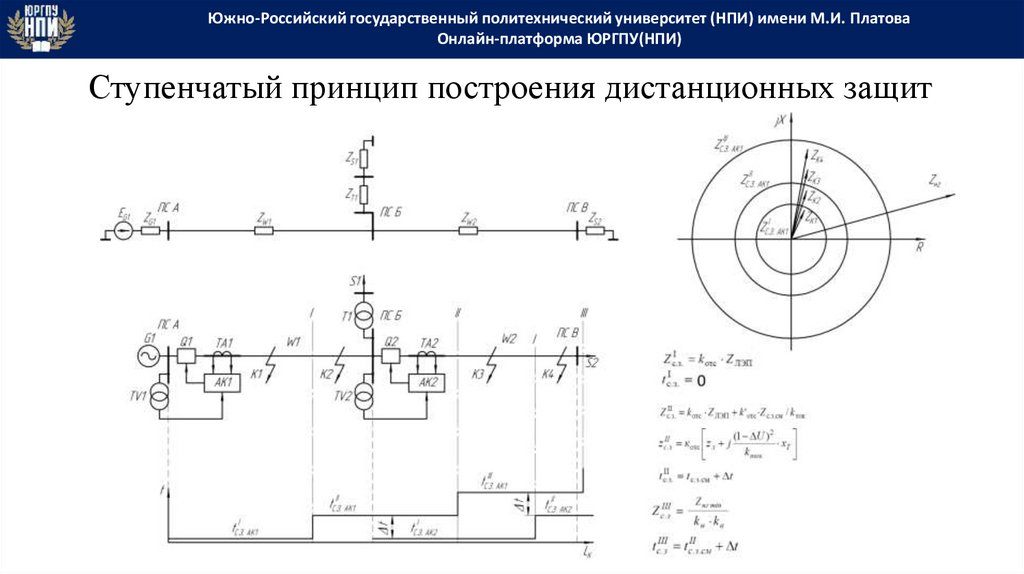

Ступенчатый принцип построения дистанционных защит

6.

Южно-Российский государственный политехнический университет (НПИ) имени М.И. Платова
Онлайн-платформа ЮРГПУ(НПИ)

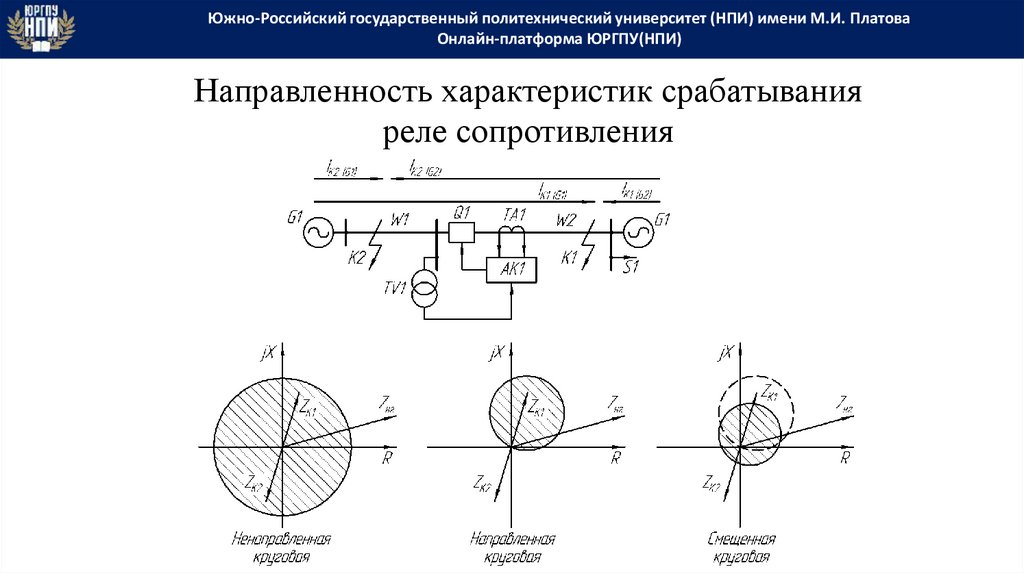

Направленность характеристик срабатывания
реле сопротивления

7.

Южно-Российский государственный политехнический университет (НПИ) имени М.И. Платова
Онлайн-платформа ЮРГПУ(НПИ)

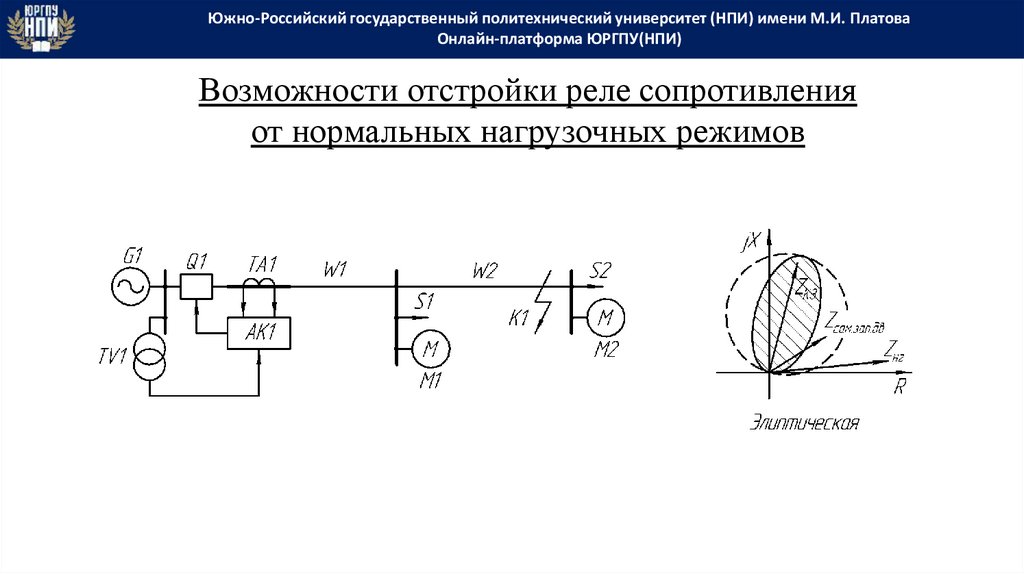

Возможности отстройки реле сопротивления
от нормальных нагрузочных режимов

8.

Южно-Российский государственный политехнический университет (НПИ) имени М.И. Платова
Онлайн-платформа ЮРГПУ(НПИ)

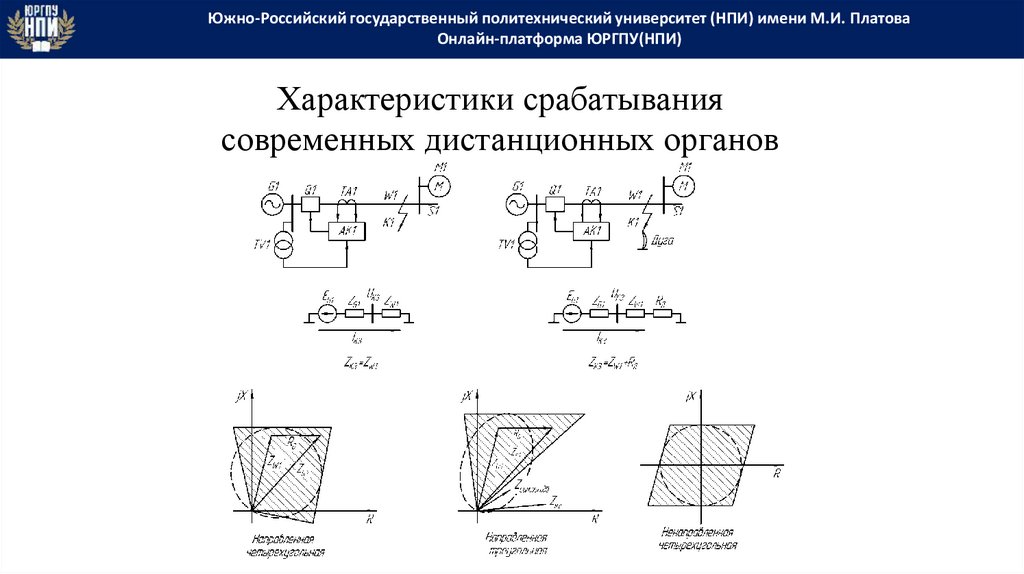

Характеристики срабатывания
современных дистанционных органов

9.

Южно-Российский государственный политехнический университет (НПИ) имени М.И. Платова
Онлайн-платформа ЮРГПУ(НПИ)

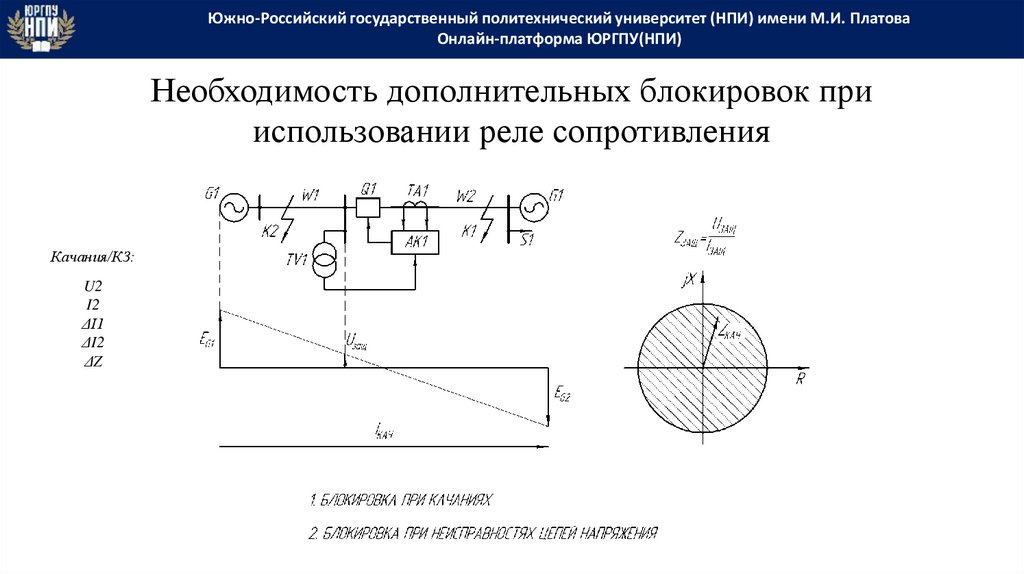

Необходимость дополнительных блокировок при
использовании реле сопротивления
Качания/КЗ:
U2
I2
ΔI1
ΔI2
ΔZ

10.

Южно-Российский государственный политехнический университет (НПИ) имени М.И. Платова
Онлайн-платформа ЮРГПУ(НПИ)

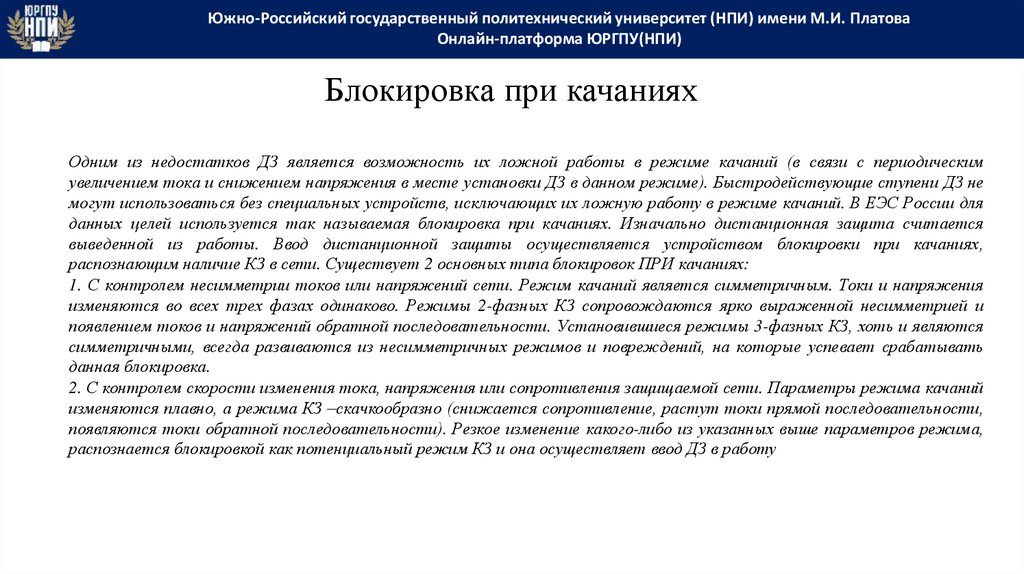

Блокировка при качаниях
Одним из недостатков ДЗ является возможность их ложной работы в режиме качаний (в связи с периодическим
увеличением тока и снижением напряжения в месте установки ДЗ в данном режиме). Быстродействующие ступени ДЗ не
могут использоваться без специальных устройств, исключающих их ложную работу в режиме качаний. В ЕЭС России для
данных целей используется так называемая блокировка при качаниях. Изначально дистанционная защита считается
выведенной из работы. Ввод дистанционной защиты осуществляется устройством блокировки при качаниях,
распознающим наличие КЗ в сети. Существует 2 основных типа блокировок ПРИ качаниях:
1. С контролем несимметрии токов или напряжений сети. Режим качаний является симметричным. Токи и напряжения
изменяются во всех трех фазах одинаково. Режимы 2-фазных КЗ сопровождаются ярко выраженной несимметрией и
появлением токов и напряжений обратной последовательности. Установившиеся режимы 3-фазных КЗ, хоть и являются
симметричными, всегда развиваются из несимметричных режимов и повреждений, на которые успевает срабатывать
данная блокировка.
2. С контролем скорости изменения тока, напряжения или сопротивления защищаемой сети. Параметры режима качаний
изменяются плавно, а режима КЗ –скачкообразно (снижается сопротивление, растут токи прямой последовательности,
появляются токи обратной последовательности). Резкое изменение какого-либо из указанных выше параметров режима,
распознается блокировкой как потенциальный режим КЗ и она осуществляет ввод ДЗ в работу

11.

Южно-Российский государственный политехнический университет (НПИ) имени М.И. Платова
Онлайн-платформа ЮРГПУ(НПИ)

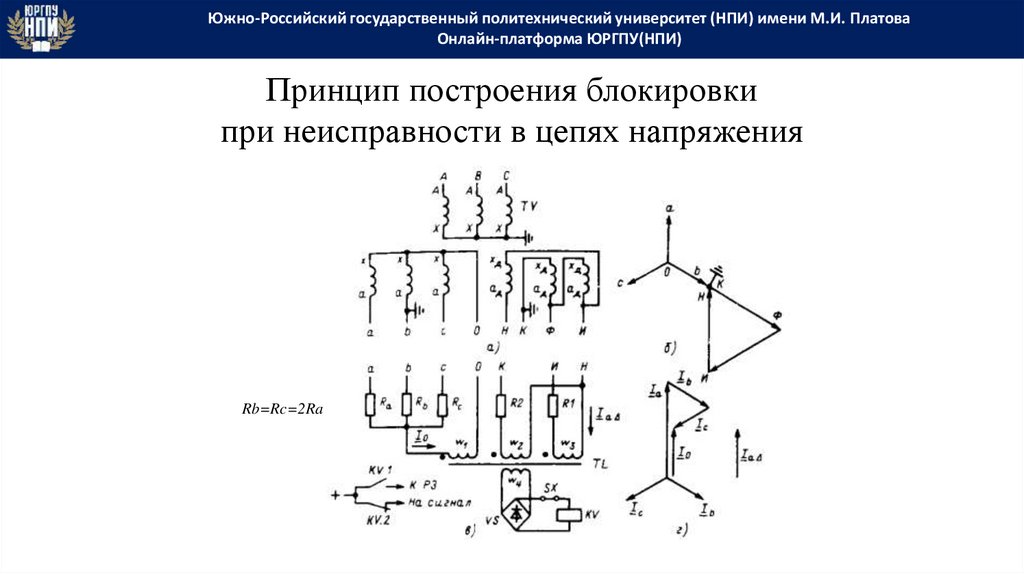

Принцип построения блокировки
при неисправности в цепях напряжения
Rb=Rc=2Ra

12.

Южно-Российский государственный политехнический университет (НПИ) имени М.И. Платова
Онлайн-платформа ЮРГПУ(НПИ)
Спасибо за внимание!
