Практическое занятие №5

1.

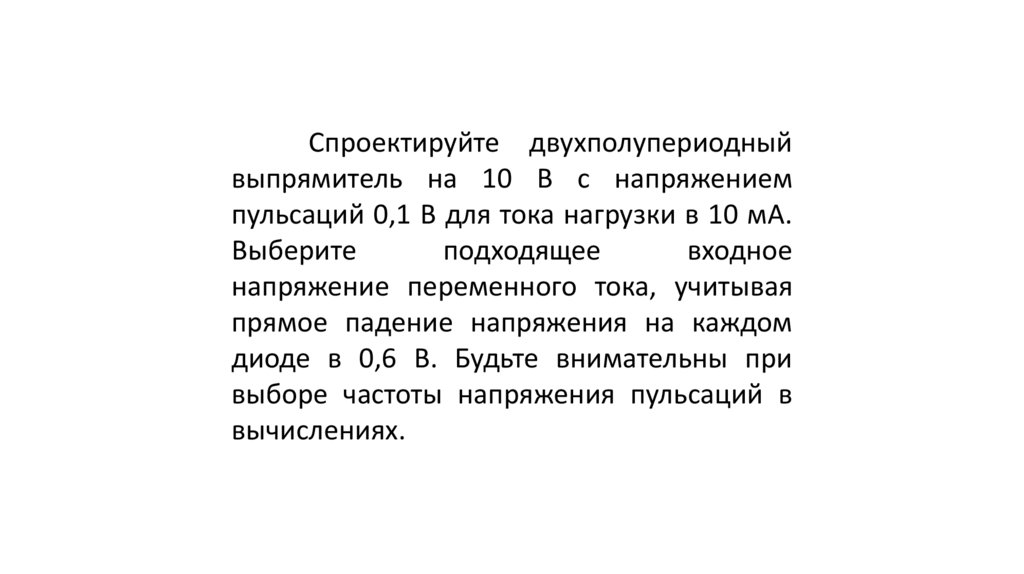

Спроектируйте двухполупериодный
выпрямитель на 10 В с напряжением
пульсаций 0,1 В для тока нагрузки в 10 мА.
Выберите
подходящее
входное
напряжение переменного тока, учитывая
прямое падение напряжения на каждом
диоде в 0,6 В. Будьте внимательны при
выборе частоты напряжения пульсаций в
вычислениях.

2.

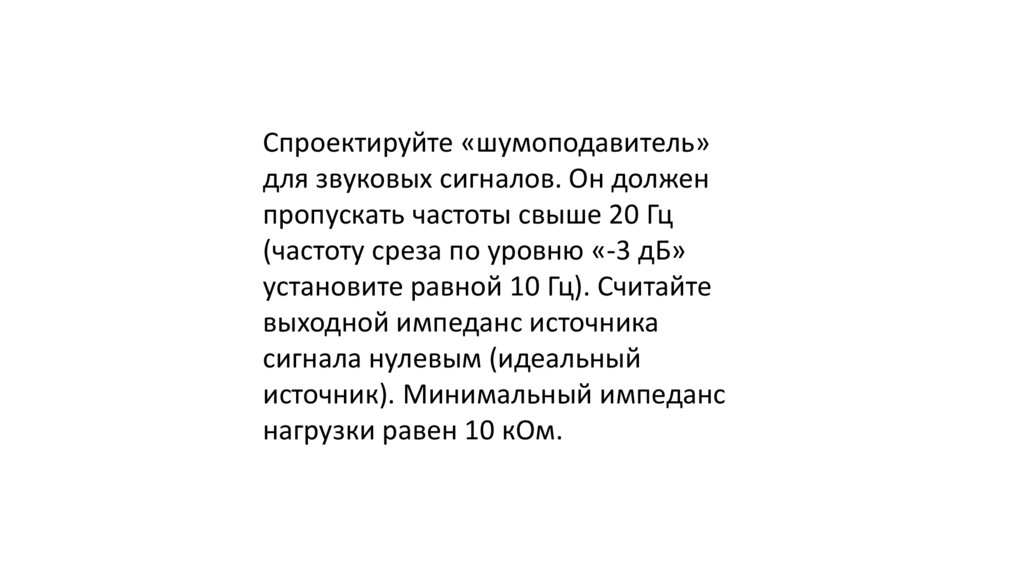

Спроектируйте «шумоподавитель»
для звуковых сигналов. Он должен
пропускать частоты свыше 20 Гц
(частоту среза по уровню «-3 дБ»
установите равной 10 Гц). Считайте
выходной импеданс источника
сигнала нулевым (идеальный
источник). Минимальный импеданс
нагрузки равен 10 кОм.

3.

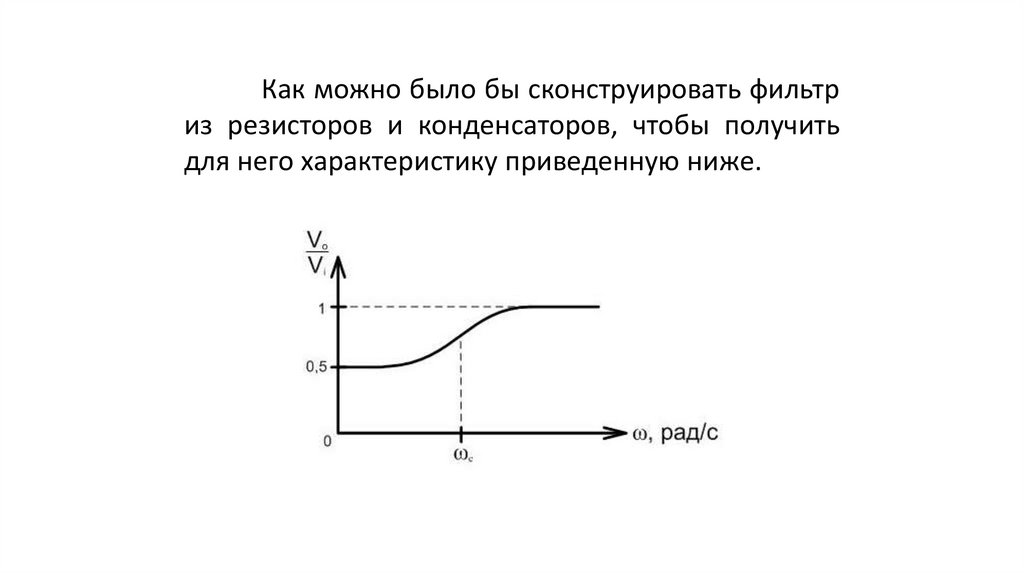

Как можно было бы сконструировать фильтр
из резисторов и конденсаторов, чтобы получить
для него характеристику приведенную ниже.

4.

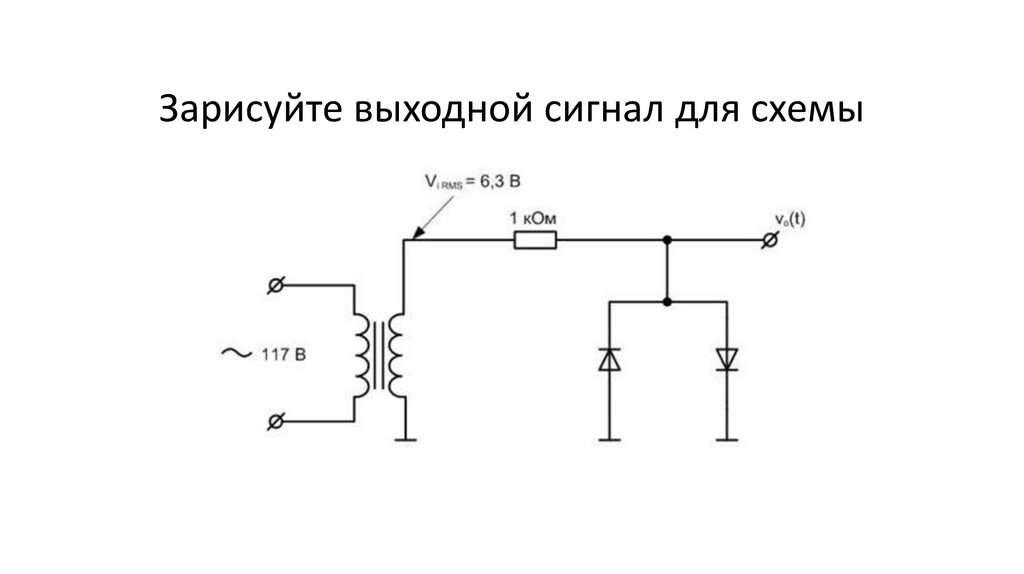

Зарисуйте выходной сигнал для схемы

5.

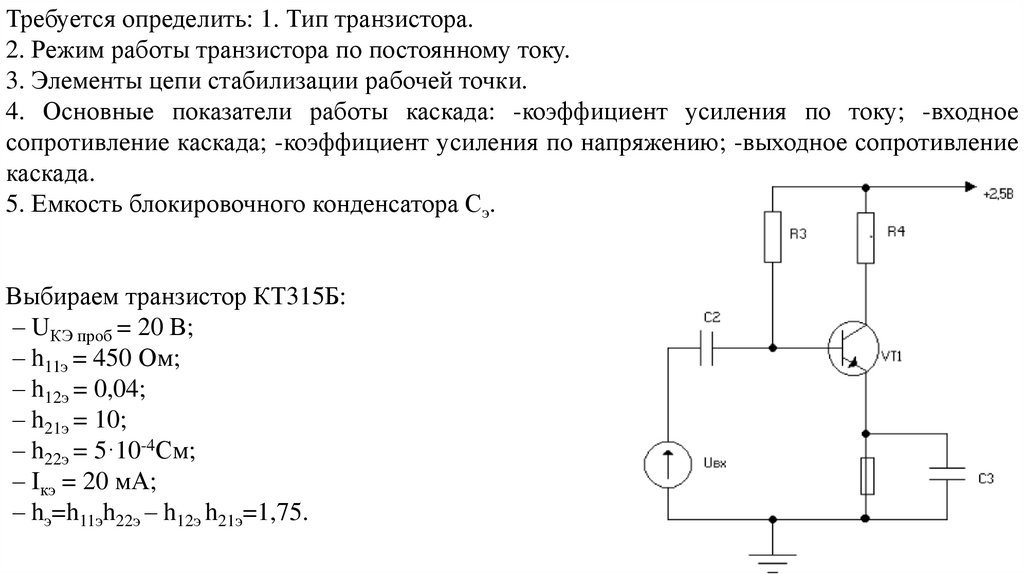

Требуется определить: 1. Тип транзистора.
2. Режим работы транзистора по постоянному току.
3. Элементы цепи стабилизации рабочей точки.
4. Основные показатели работы каскада: -коэффициент усиления по току; -входное
сопротивление каскада; -коэффициент усиления по напряжению; -выходное сопротивление
каскада.
5. Емкость блокировочного конденсатора Сэ.
Выбираем транзистор КТ315Б:
– UКЭ проб = 20 В;
– h11э = 450 Ом;
– h12э = 0,04;
– h21э = 10;
– h22э = 5·10-4См;
– Iкэ = 20 мА;
– hэ=h11эh22э – h12э h21э=1,75.
