Каркасно-панельные здания

1. Каркасно-панельные здания

КАРКАСНО-ПАНЕЛЬНЫЕ
ЗДАНИЯ

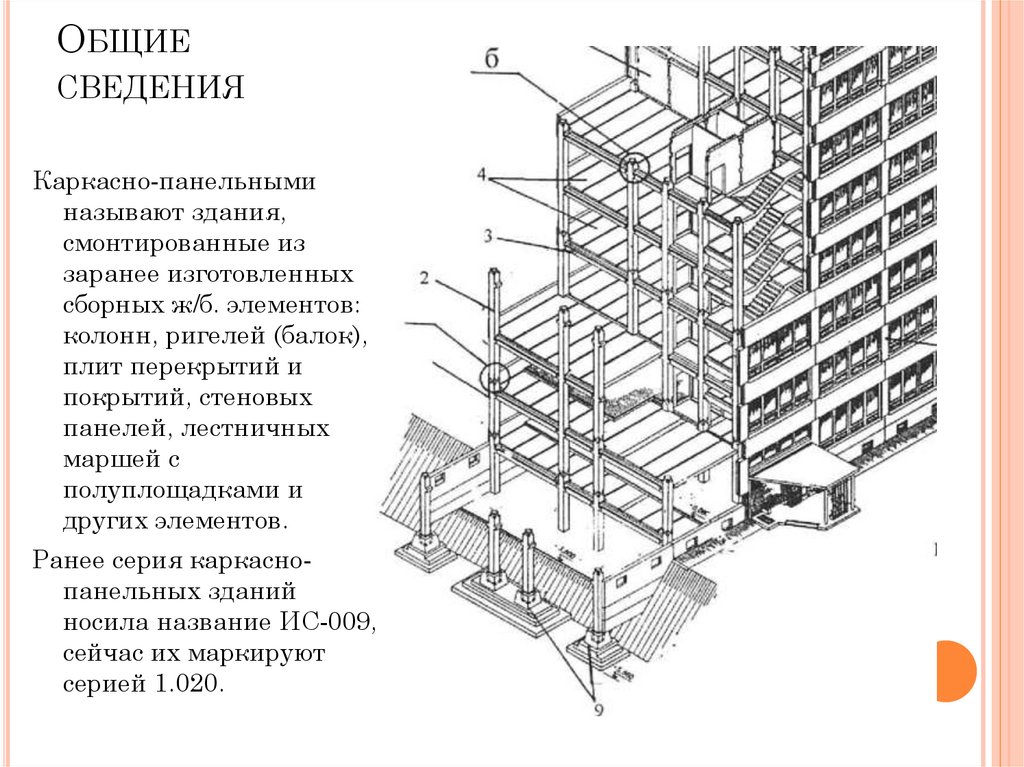

2. Общие сведения

ОБЩИЕ
СВЕДЕНИЯ
Каркасно-панельными
называют здания,
смонтированные из
заранее изготовленных
сборных ж/б. элементов:
колонн, ригелей (балок),
плит перекрытий и
покрытий, стеновых
панелей, лестничных
маршей с
полуплощадками и
других элементов.
Ранее серия каркаснопанельных зданий
носила название ИС-009,
сейчас их маркируют
серией 1.020.

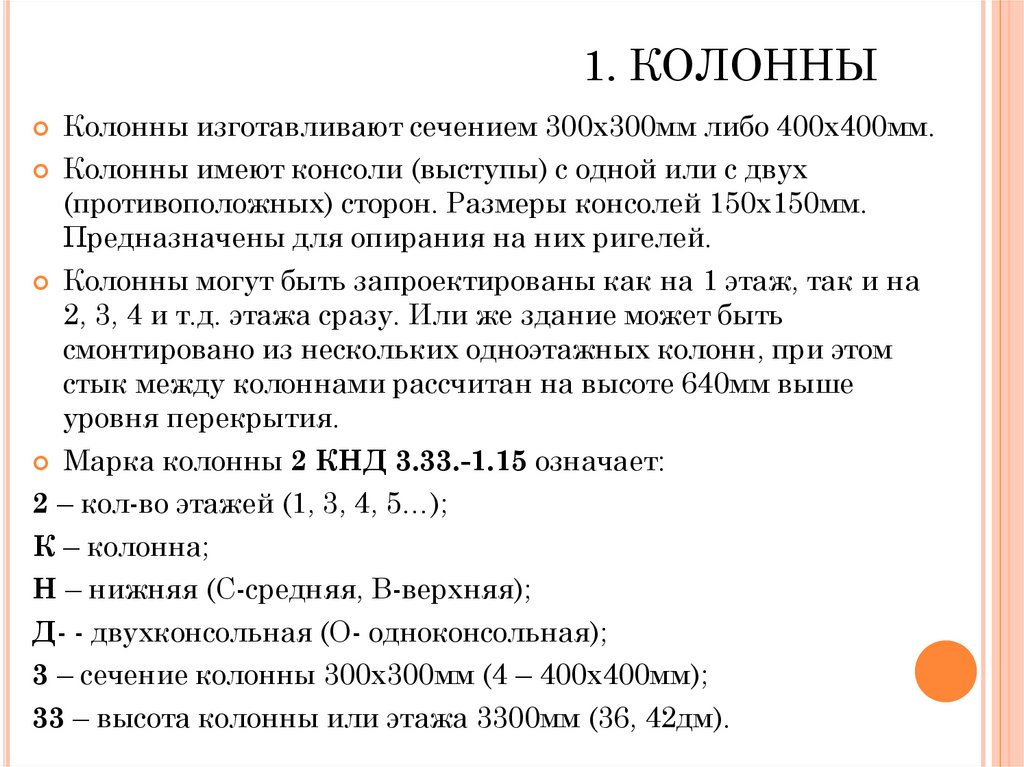

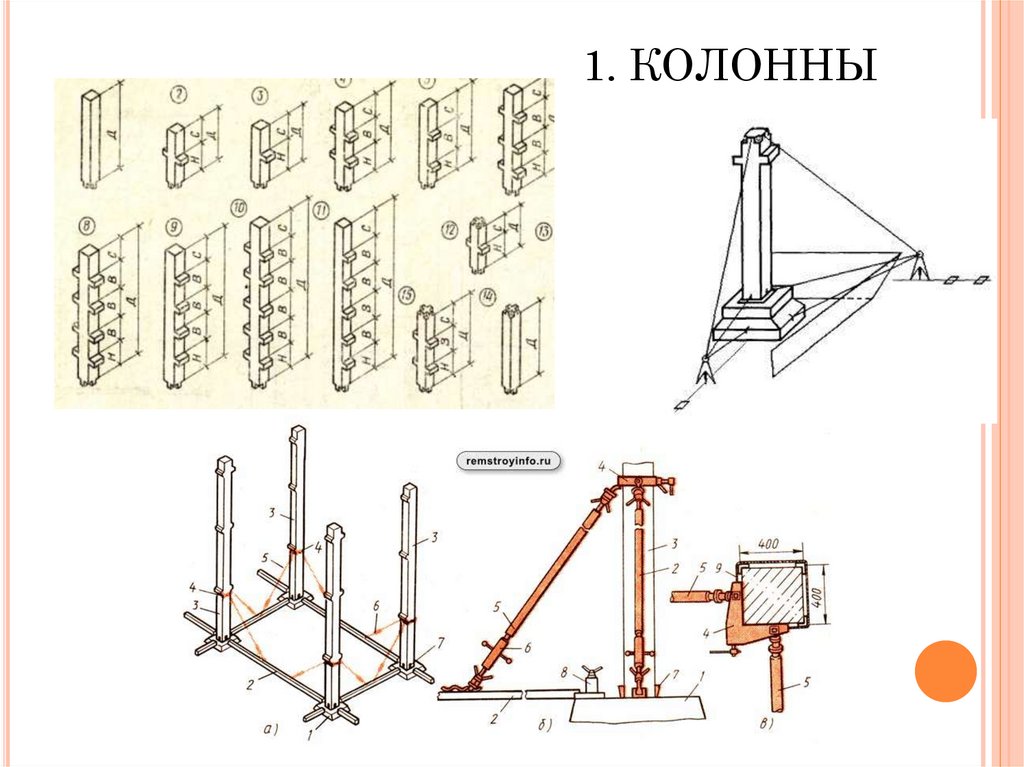

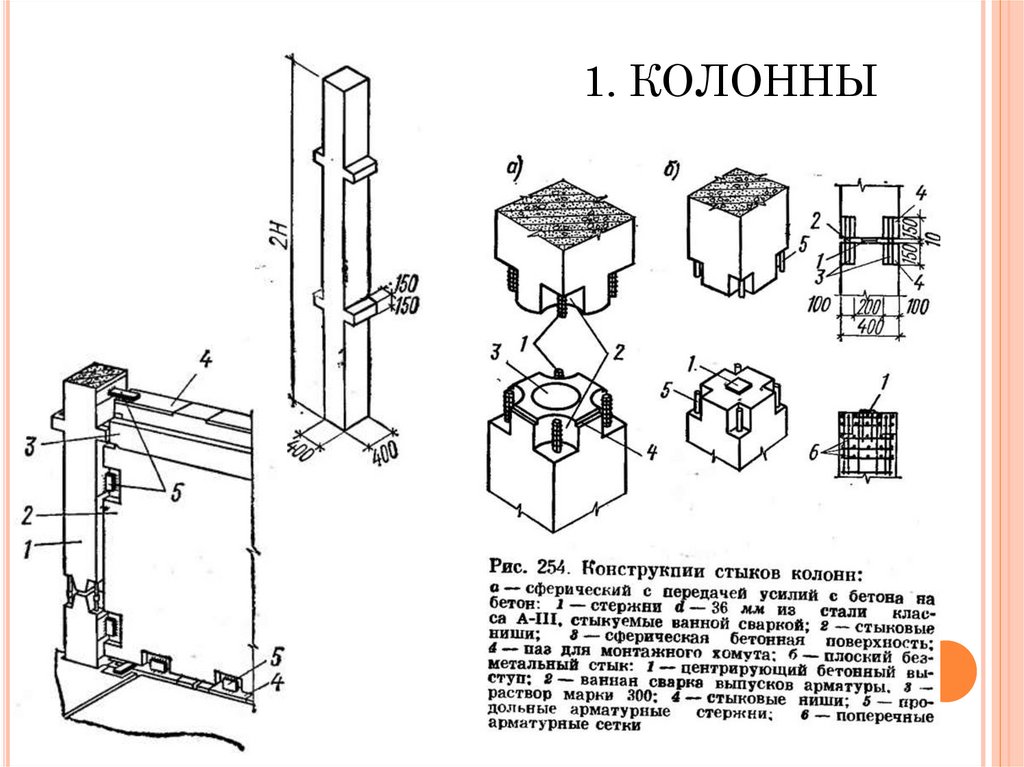

3. 1. КОЛОННЫ

4. 1. КОЛОННЫ

5. 1. КОЛОННЫ

Колонны изготавливают сечением 300х300мм либо 400х400мм.
Колонны имеют консоли (выступы) с одной или с двух
(противоположных) сторон. Размеры консолей 150х150мм.
Предназначены для опирания на них ригелей.
Колонны могут быть запроектированы как на 1 этаж, так и на
2, 3, 4 и т.д. этажа сразу. Или же здание может быть
смонтировано из нескольких одноэтажных колонн, при этом
стык между колоннами рассчитан на высоте 640мм выше
уровня перекрытия.
Марка колонны 2 КНД 3.33.-1.15 означает:
2 – кол-во этажей (1, 3, 4, 5…);
К – колонна;
Н – нижняя (С-средняя, В-верхняя);
Д- - двухконсольная (О- одноконсольная);
3 – сечение колонны 300х300мм (4 – 400х400мм);
33 – высота колонны или этажа 3300мм (36, 42дм).

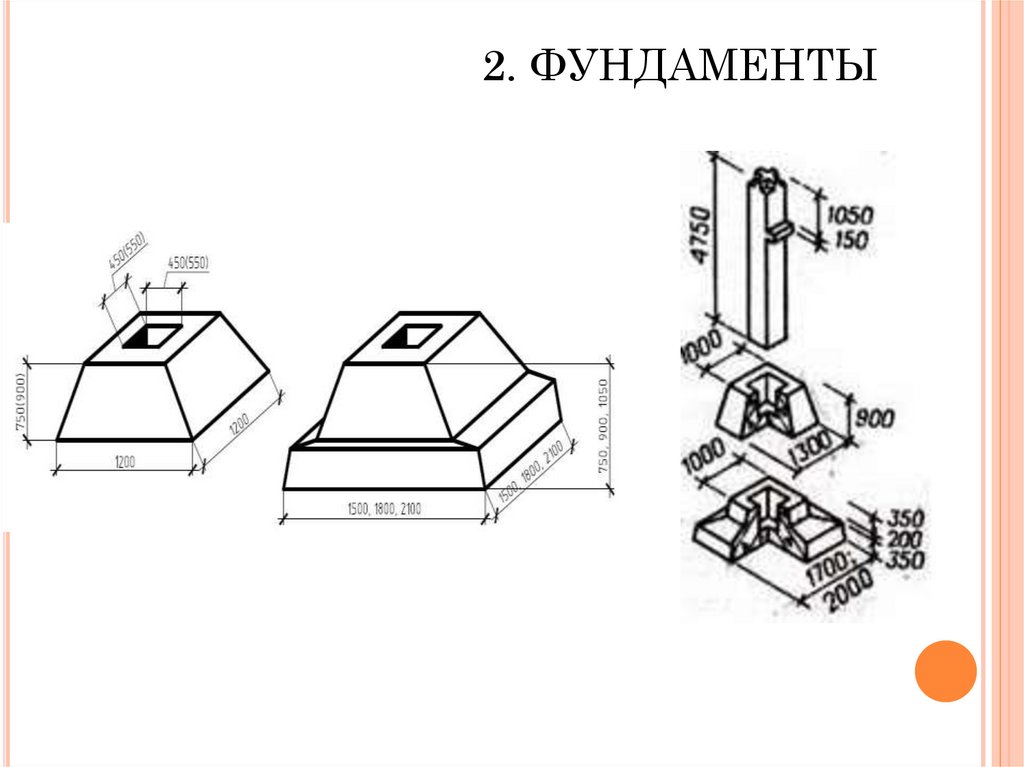

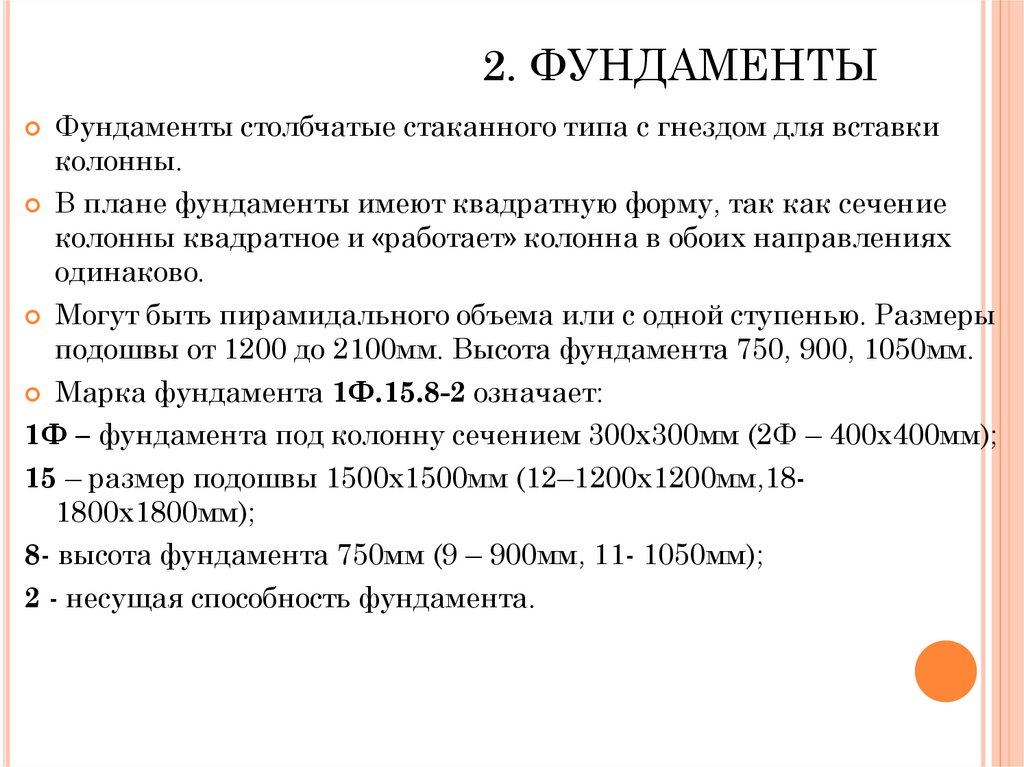

6. 2. ФУНДАМЕНТЫ

7.

2. ФУНДАМЕНТЫ
Фундаменты столбчатые стаканного типа с гнездом для вставки
колонны.
В плане фундаменты имеют квадратную форму, так как сечение
колонны квадратное и «работает» колонна в обоих направлениях
одинаково.
Могут быть пирамидального объема или с одной ступенью. Размеры
подошвы от 1200 до 2100мм. Высота фундамента 750, 900, 1050мм.
Марка фундамента 1Ф.15.8-2 означает:
1Ф – фундамента под колонну сечением 300х300мм (2Ф – 400х400мм);
15 – размер подошвы 1500х1500мм (12–1200х1200мм,181800х1800мм);
8- высота фундамента 750мм (9 – 900мм, 11- 1050мм);
2 - несущая способность фундамента.

8.

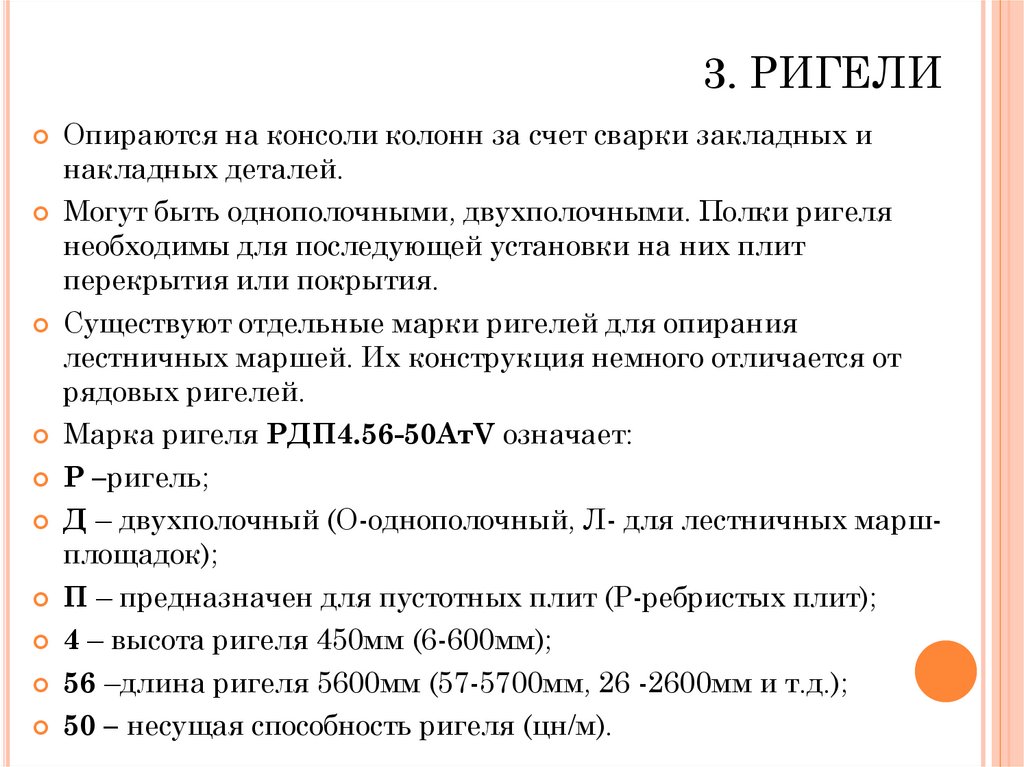

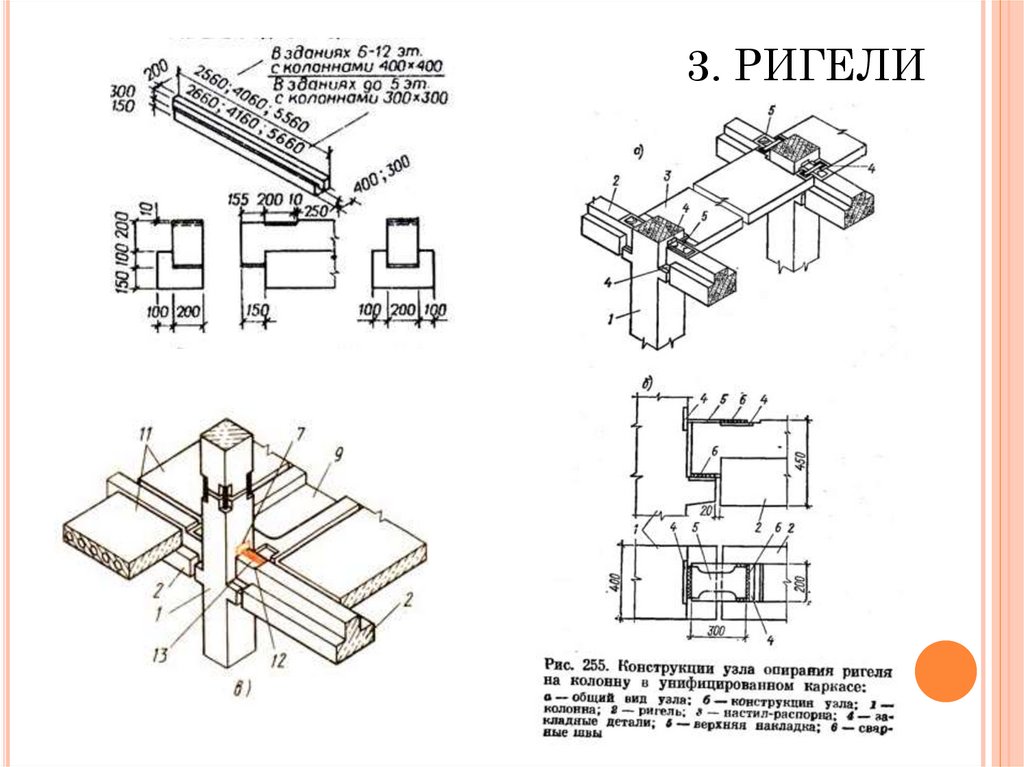

3. РИГЕЛИ

9. 3. РИГЕЛИ

Опираются на консоли колонн за счет сварки закладных и
накладных деталей.
Могут быть однополочными, двухполочными. Полки ригеля
необходимы для последующей установки на них плит
перекрытия или покрытия.
Существуют отдельные марки ригелей для опирания
лестничных маршей. Их конструкция немного отличается от
рядовых ригелей.
Марка ригеля РДП4.56-50АтV означает:
Р –ригель;
Д – двухполочный (О-однополочный, Л- для лестничных маршплощадок);
П – предназначен для пустотных плит (Р-ребристых плит);
4 – высота ригеля 450мм (6-600мм);
56 –длина ригеля 5600мм (57-5700мм, 26 -2600мм и т.д.);
50 – несущая способность ригеля (цн/м).

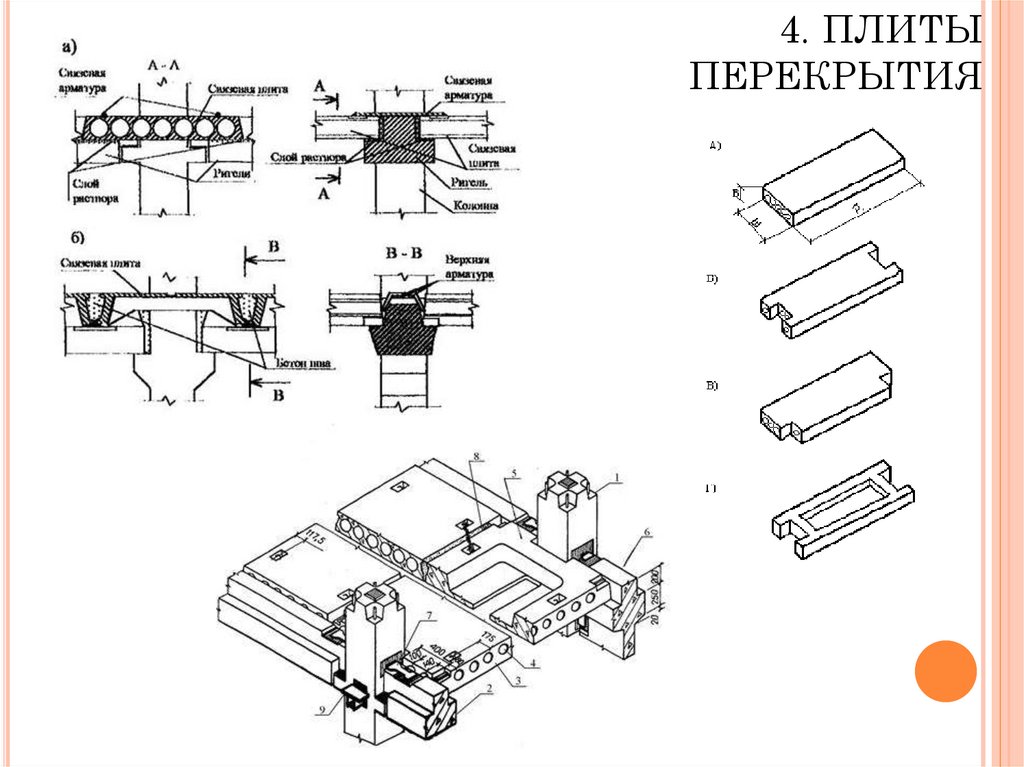

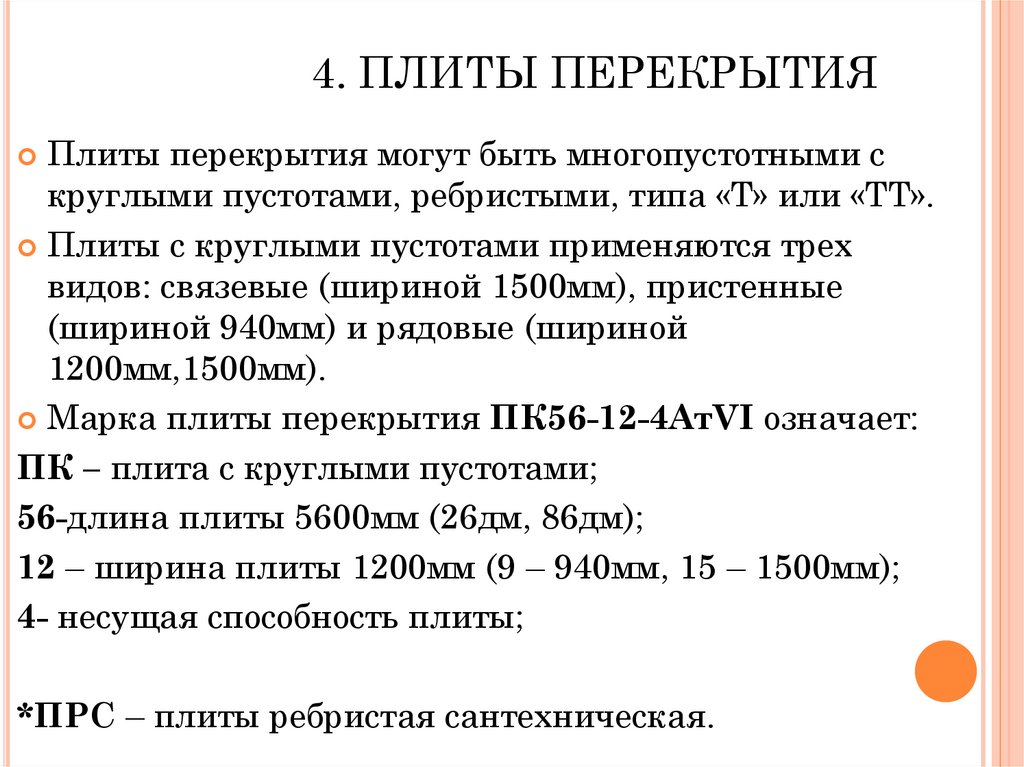

10. 4. ПЛИТЫ ПЕРЕКРЫТИЯ

11. 4. ПЛИТЫ ПЕРЕКРЫТИЯ

Плиты перекрытия могут быть многопустотными с
круглыми пустотами, ребристыми, типа «Т» или «ТТ».
Плиты с круглыми пустотами применяются трех
видов: связевые (шириной 1500мм), пристенные
(шириной 940мм) и рядовые (шириной
1200мм,1500мм).
Марка плиты перекрытия ПК56-12-4АтVI означает:
ПК – плита с круглыми пустотами;
56-длина плиты 5600мм (26дм, 86дм);
12 – ширина плиты 1200мм (9 – 940мм, 15 – 1500мм);
4- несущая способность плиты;
*ПРС – плиты ребристая сантехническая.

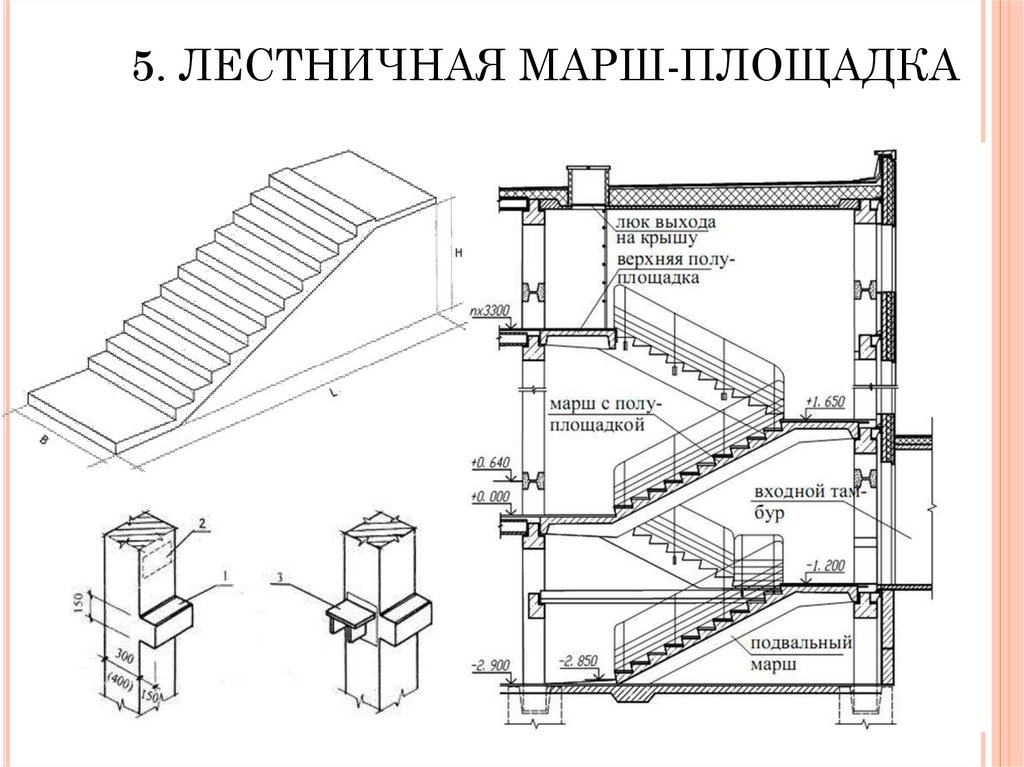

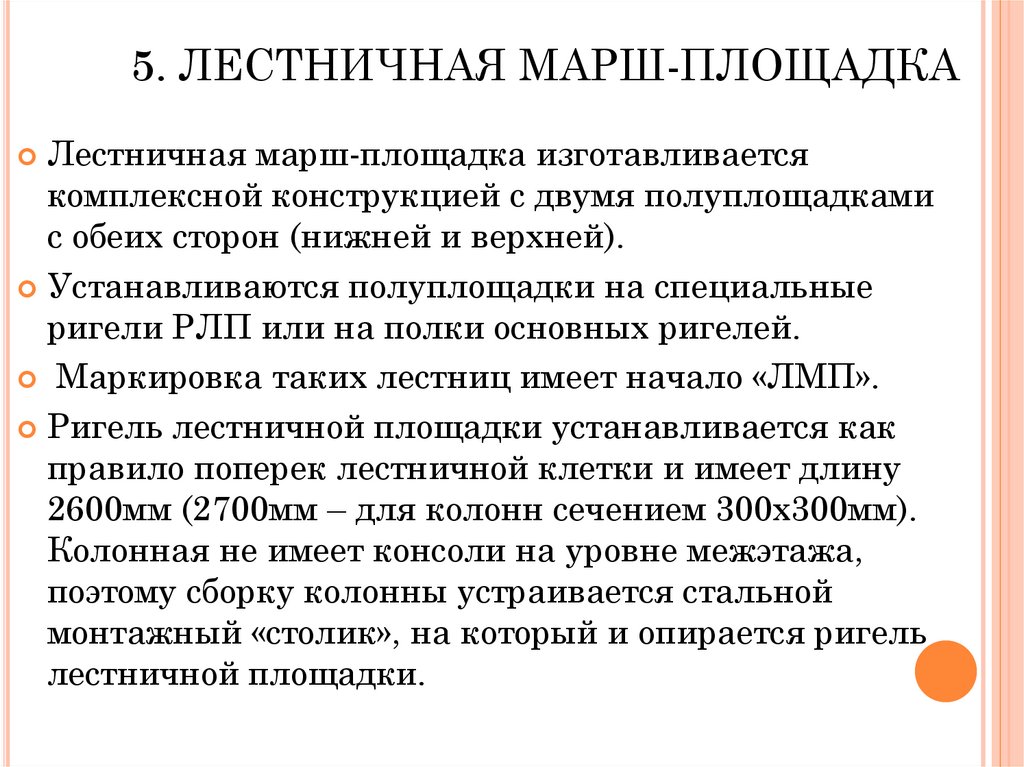

12. 5. ЛЕСТНИЧНАЯ МАРШ-ПЛОЩАДКА

13. 5. ЛЕСТНИЧНАЯ МАРШ-ПЛОЩАДКА

Лестничная марш-площадка изготавливается
комплексной конструкцией с двумя полуплощадками
с обеих сторон (нижней и верхней).
Устанавливаются полуплощадки на специальные
ригели РЛП или на полки основных ригелей.
Маркировка таких лестниц имеет начало «ЛМП».
Ригель лестничной площадки устанавливается как
правило поперек лестничной клетки и имеет длину
2600мм (2700мм – для колонн сечением 300х300мм).
Колонная не имеет консоли на уровне межэтажа,
поэтому сборку колонны устраивается стальной
монтажный «столик», на который и опирается ригель
лестничной площадки.

14.

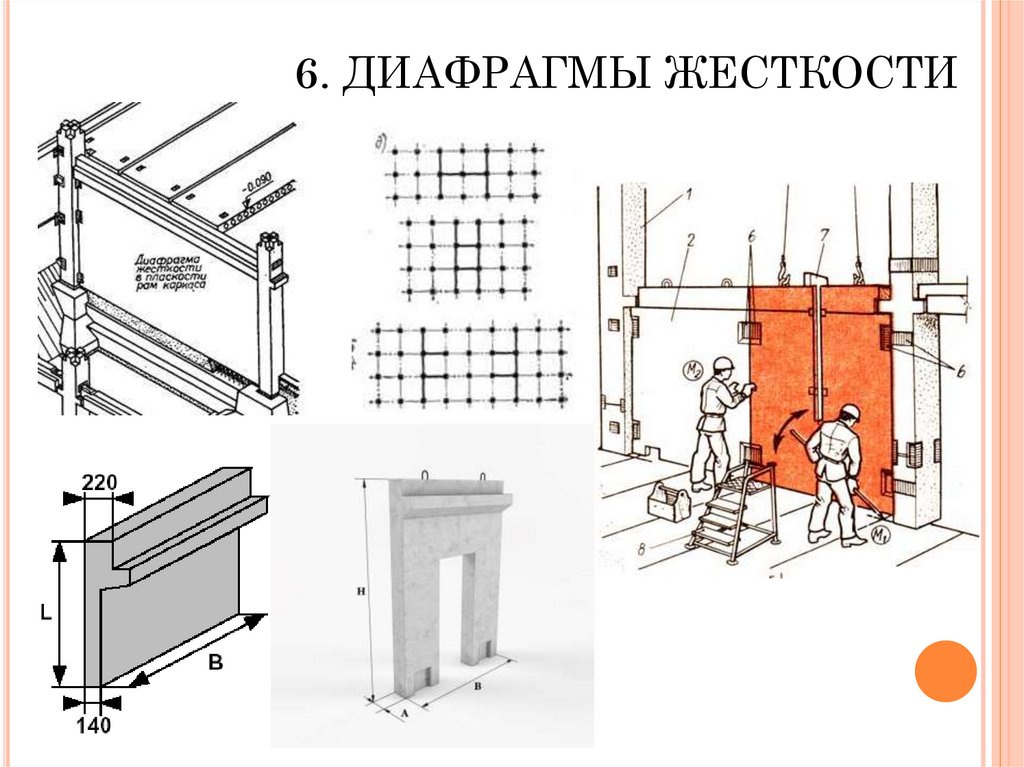

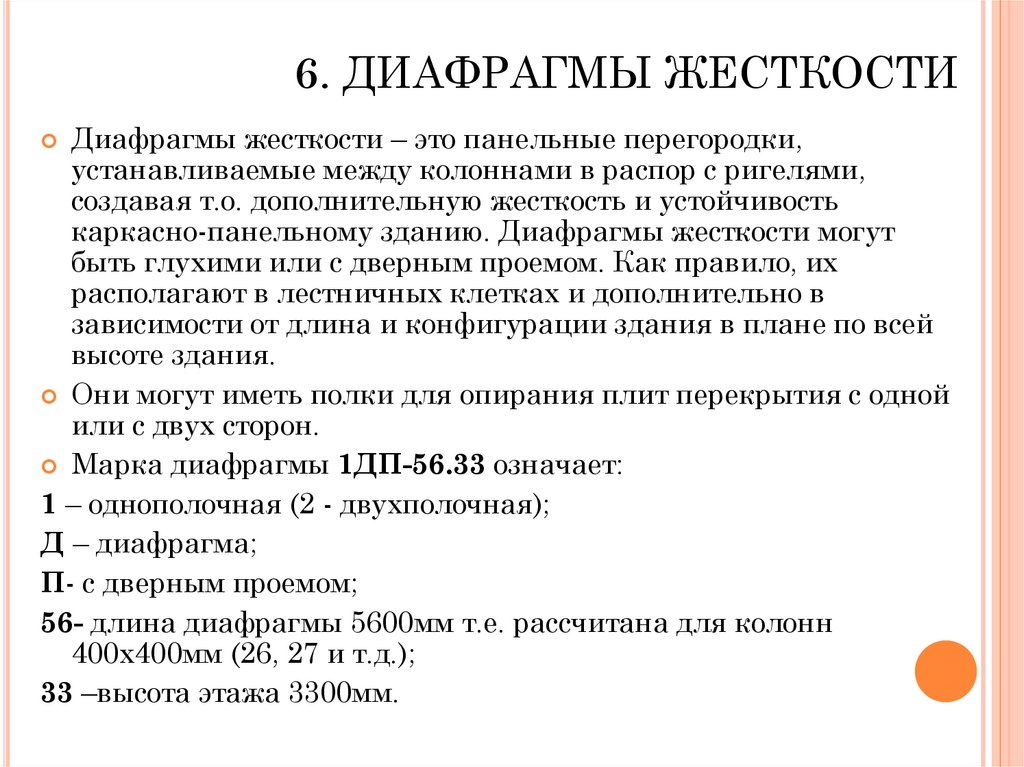

6. ДИАФРАГМЫ ЖЕСТКОСТИ

15. 6. ДИАФРАГМЫ ЖЕСТКОСТИ

Диафрагмы жесткости – это панельные перегородки,
устанавливаемые между колоннами в распор с ригелями,
создавая т.о. дополнительную жесткость и устойчивость
каркасно-панельному зданию. Диафрагмы жесткости могут
быть глухими или с дверным проемом. Как правило, их
располагают в лестничных клетках и дополнительно в
зависимости от длина и конфигурации здания в плане по всей
высоте здания.
Они могут иметь полки для опирания плит перекрытия с одной
или с двух сторон.
Марка диафрагмы 1ДП-56.33 означает:
1 – однополочная (2 - двухполочная);
Д – диафрагма;
П- с дверным проемом;
56- длина диафрагмы 5600мм т.е. рассчитана для колонн
400х400мм (26, 27 и т.д.);
33 –высота этажа 3300мм.

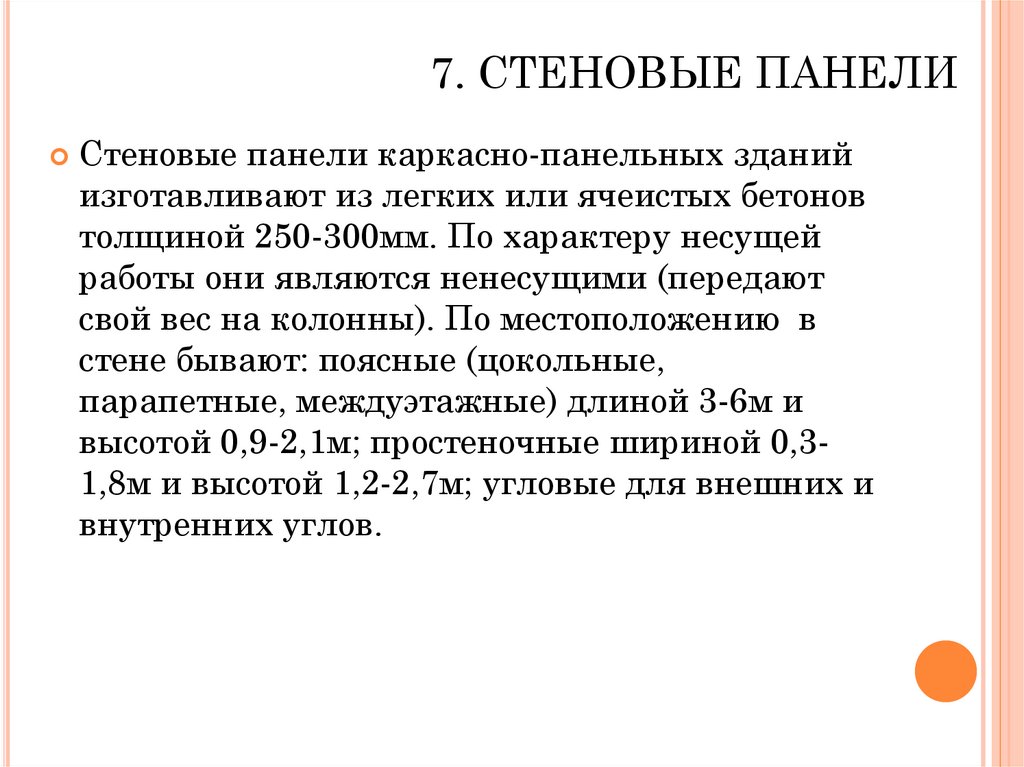

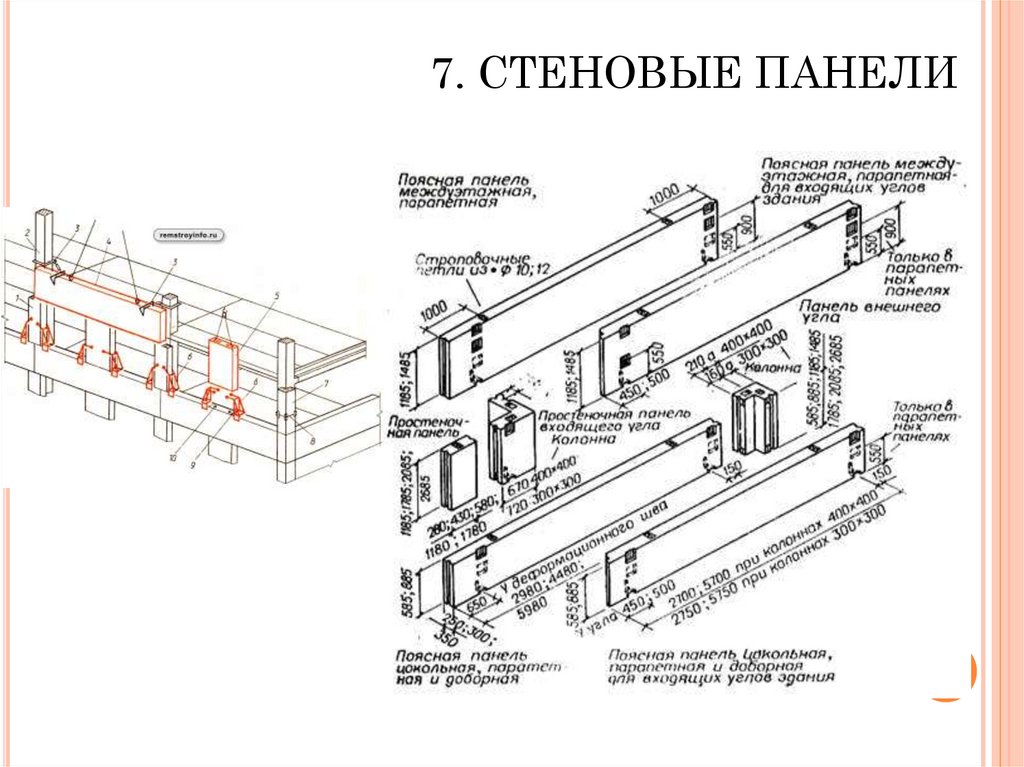

16. 7. СТЕНОВЫЕ ПАНЕЛИ

17. 7. СТЕНОВЫЕ ПАНЕЛИ

Стеновые панели каркасно-панельных зданий
изготавливают из легких или ячеистых бетонов
толщиной 250-300мм. По характеру несущей
работы они являются ненесущими (передают
свой вес на колонны). По местоположению в
стене бывают: поясные (цокольные,
парапетные, междуэтажные) длиной 3-6м и
высотой 0,9-2,1м; простеночные шириной 0,31,8м и высотой 1,2-2,7м; угловые для внешних и
внутренних углов.
