КонцепцияВодосбросныхСооружений 2019

1.

Concept of the Rogun HPP right-bank
spillway structures by Instityte Hydroproject.
Проект водосбросных сооружений правого
берега Рогунской ГЭС, разработанный АО
«Институт Гидропроект»
MOSCOW 2019

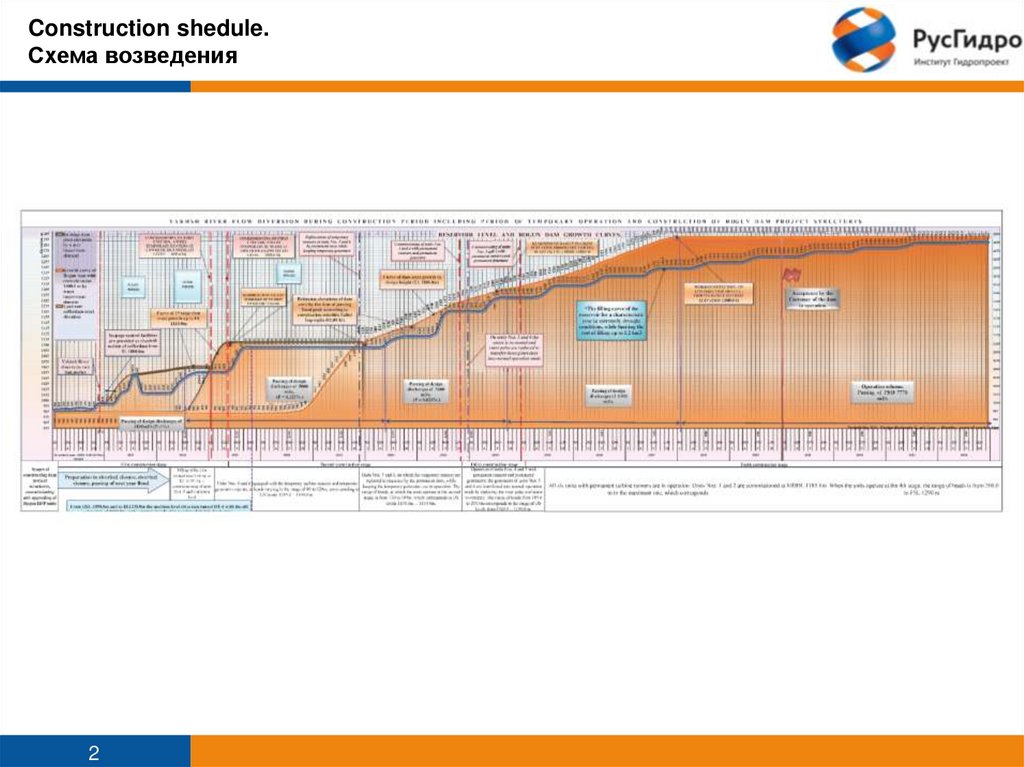

2.

Construction shedule.
Схема возведения
2

3.

Alternative 1 of the Concept of the Rogun HPP
right-bank spillway structures.
Вариант 1 Концепции водосбросных
сооружений правого берега Рогунской ГЭС.

4.

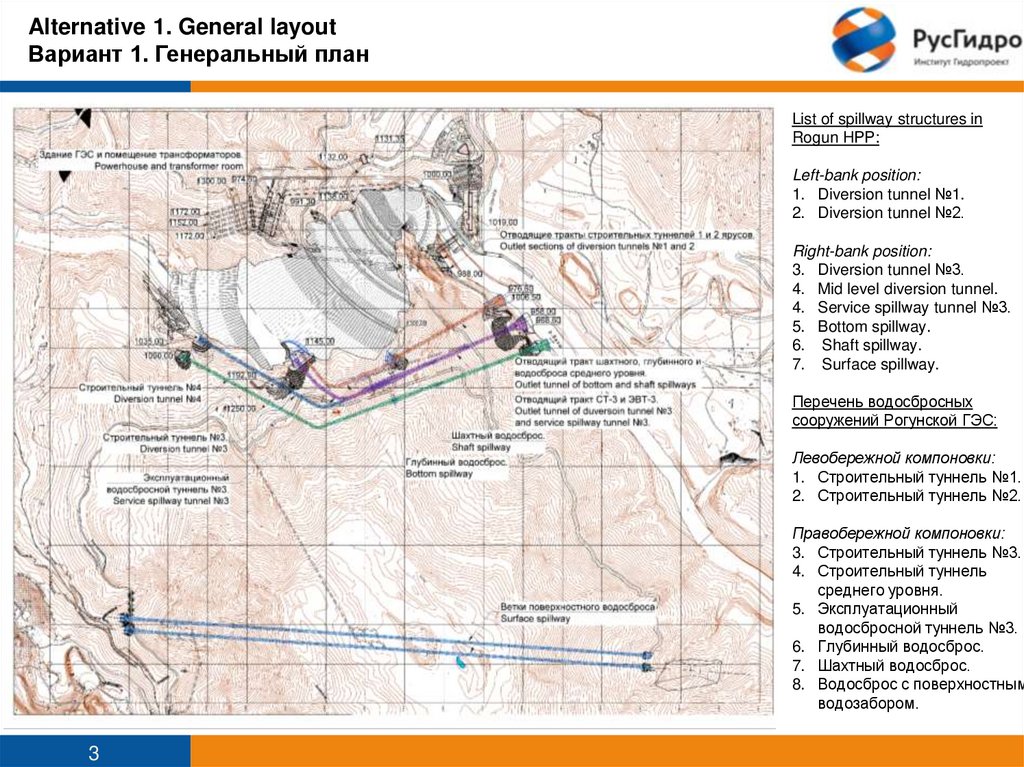

Alternative 1. General layout
Вариант 1. Генеральный план
List of spillway structures in
Rogun HPP:
Left-bank position:
1. Diversion tunnel №1.
2. Diversion tunnel №2.
Right-bank position:
3. Diversion tunnel №3.
4. Mid level diversion tunnel.
4. Service spillway tunnel №3.
5. Bottom spillway.
6. Shaft spillway.
7. Surface spillway.
Перечень водосбросных
сооружений Рогунской ГЭС:
Левобережной компоновки:
1. Строительный туннель №1.
2. Строительный туннель №2.
Правобережной компоновки:
3. Строительный туннель №3.
4. Строительный туннель
среднего уровня.
5. Эксплуатационный
водосбросной туннель №3.
6. Глубинный водосброс.
7. Шахтный водосброс.
8. Водосброс с поверхностным
водозабором.
3

5.

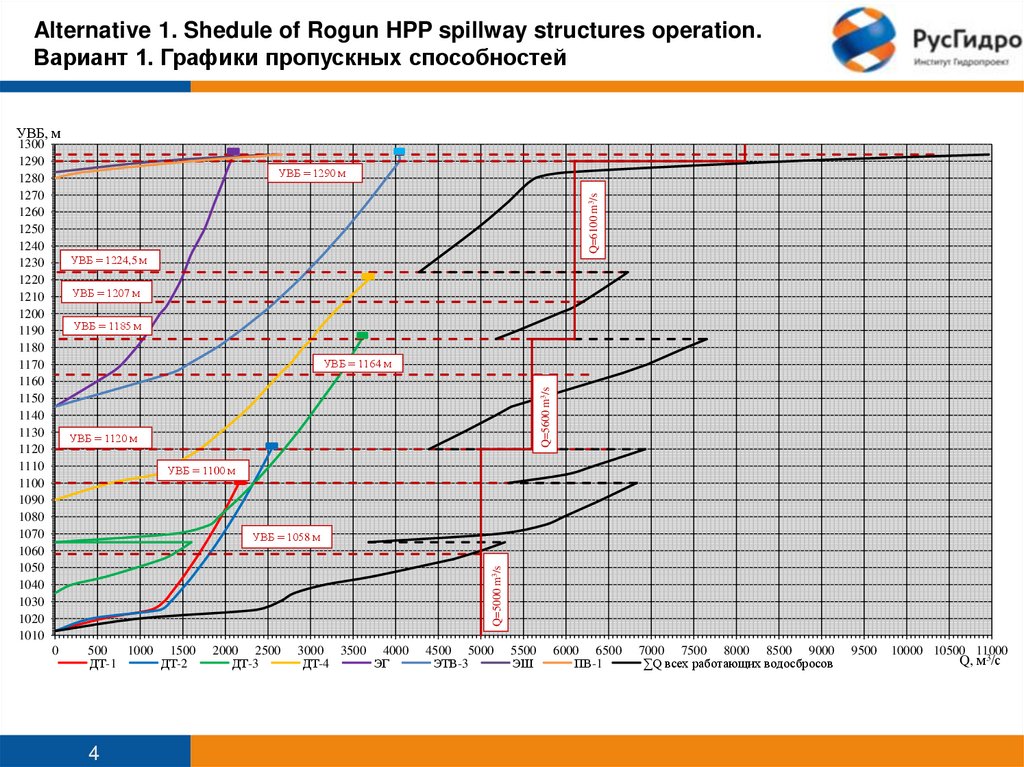

Alternative 1. Shedule of Rogun HPP spillway structures operation.
Вариант 1. Графики пропускных способностей
УВБ, м
1300
1290
1280
1270
1260
1250
1240
1230
1220
1210
1200
1190
1180
1170
1160
1150
1140
1130
1120
1110
1100
1090
1080
1070
1060
1050
1040
1030
1020
1010
Q=6100 m3/s
УВБ = 1290 м
УВБ = 1224,5 м
УВБ = 1207 м
УВБ = 1185 м
Q=5600 m3/s
УВБ = 1164 м
УВБ = 1120 м
УВБ = 1100 м
Q=5000 m3/s
УВБ = 1058 м
0
500
1000 1500
ДТ-1
ДТ-2
4
2000 2500
ДТ-3
3000 3500 4000
ДТ-4
ЭГ
4500 5000
ЭТВ-3
5500
ЭШ
6000 6500
ПВ-1
7000 7500 8000 8500 9000
∑Q всех работающих водосбросов
9500
10000 10500 11000
3
Q, м /с

6.

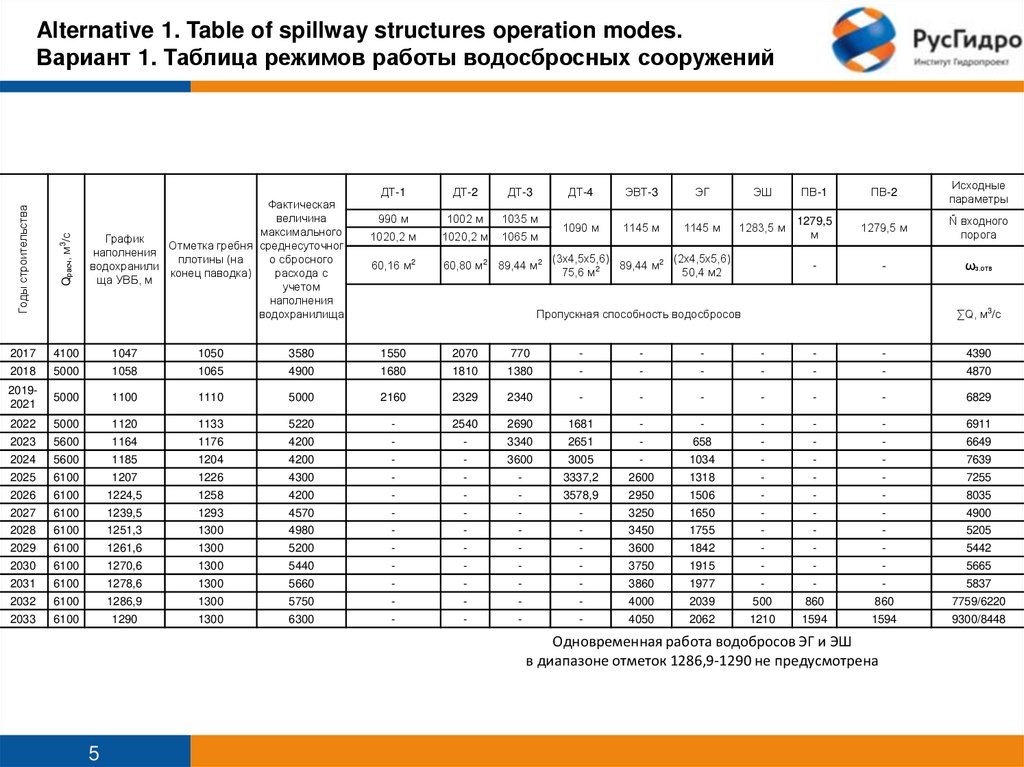

Alternative 1. Table of spillway structures operation modes.
Вариант 1. Таблица режимов работы водосбросных сооружений
ДТ-2
ДТ-3
ДТ-4
ЭВТ-3
ЭГ
ЭШ
ПВ-1
ПВ-2
Исходные
параметры
1090 м
1145 м
1145 м
1283,5 м
1279,5
м
1279,5 м
Ñ входного
порога
-
-
ωз.отв
Qрасч, м3/с
ДТ-1
Годы строительства
Фактическая
величина
максимального
График
Отметка гребня среднесуточног
наполнения
плотины (на
о сбросного
водохранили
конец паводка)
расхода с
ща УВБ, м
учетом
наполнения
водохранилища
2017
4100
1047
1050
3580
1550
2070
770
-
-
-
-
-
-
4390
2018
5000
1058
1065
4900
1680
1810
1380
-
-
-
-
-
-
4870
20192021
5000
1100
1110
5000
2160
2329
2340
-
-
-
-
-
-
6829
2022
5000
1120
1133
5220
-
2540
2690
1681
-
-
-
-
-
6911
2023
5600
1164
1176
4200
-
-
3340
2651
-
658
-
-
-
6649
2024
5600
1185
1204
4200
-
-
3600
3005
-
1034
-
-
-
7639
2025
6100
1207
1226
4300
-
-
-
3337,2
2600
1318
-
-
-
7255
2026
6100
1224,5
1258
4200
-
-
-
3578,9
2950
1506
-
-
-
8035
2027
6100
1239,5
1293
4570
-
-
-
-
3250
1650
-
-
-
4900
2028
6100
1251,3
1300
4980
-
-
-
-
3450
1755
-
-
-
5205
2029
6100
1261,6
1300
5200
-
-
-
-
3600
1842
-
-
-
5442
2030
6100
1270,6
1300
5440
-
-
-
-
3750
1915
-
-
-
5665
2031
6100
1278,6
1300
5660
-
-
-
-
3860
1977
-
-
-
5837
2032
6100
1286,9
1300
5750
-
-
-
-
4000
2039
500
860
860
7759/6220
2033
6100
1290
1300
6300
-
-
-
-
4050
2062
1210
1594
1594
9300/8448
990 м
1002 м
1035 м
1020,2 м
1020,2 м
1065 м
60,16 м2
60,80 м2 89,44 м2
(3х4,5х5,6)
(2х4,5х5,6)
89,44 м2
75,6 м2
50,4 м2
Пропускная способность водосбросов
∑Q, м3/с
Одновременная работа водобросов ЭГ и ЭШ
в диапазоне отметок 1286,9-1290 не предусмотрена
5

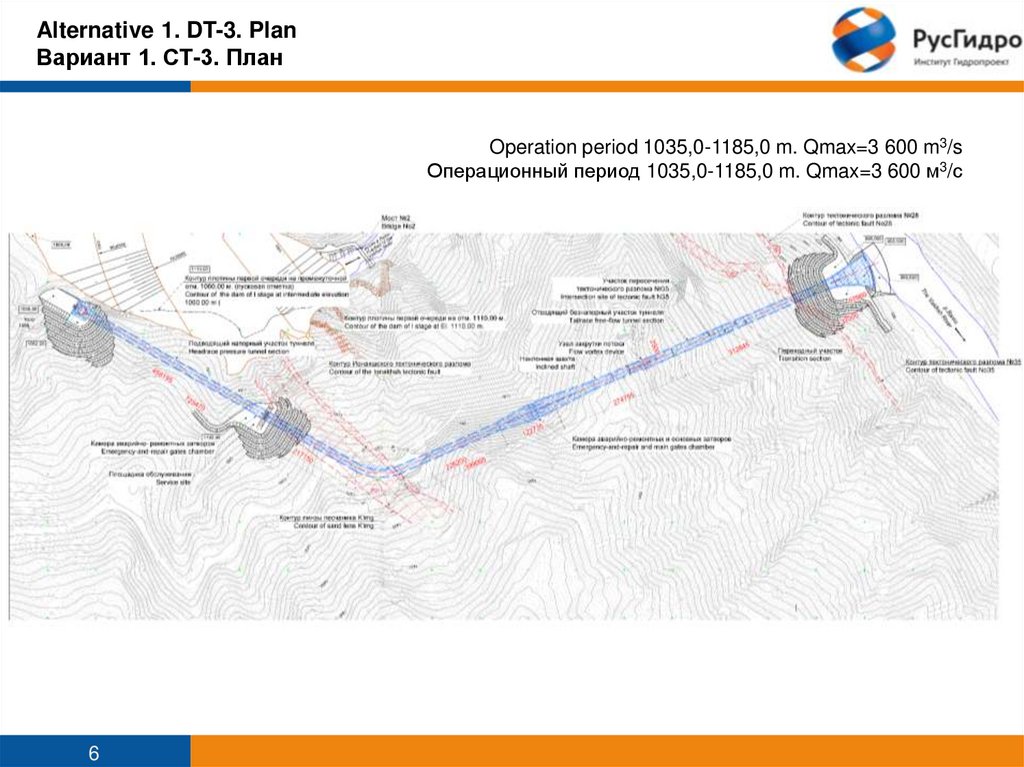

7.

Alternative 1. DT-3. Plan
Вариант 1. СТ-3. План
Operation period 1035,0-1185,0 m. Qmax=3 600 m3/s
Операционный период 1035,0-1185,0 m. Qmax=3 600 м3/с
6

8.

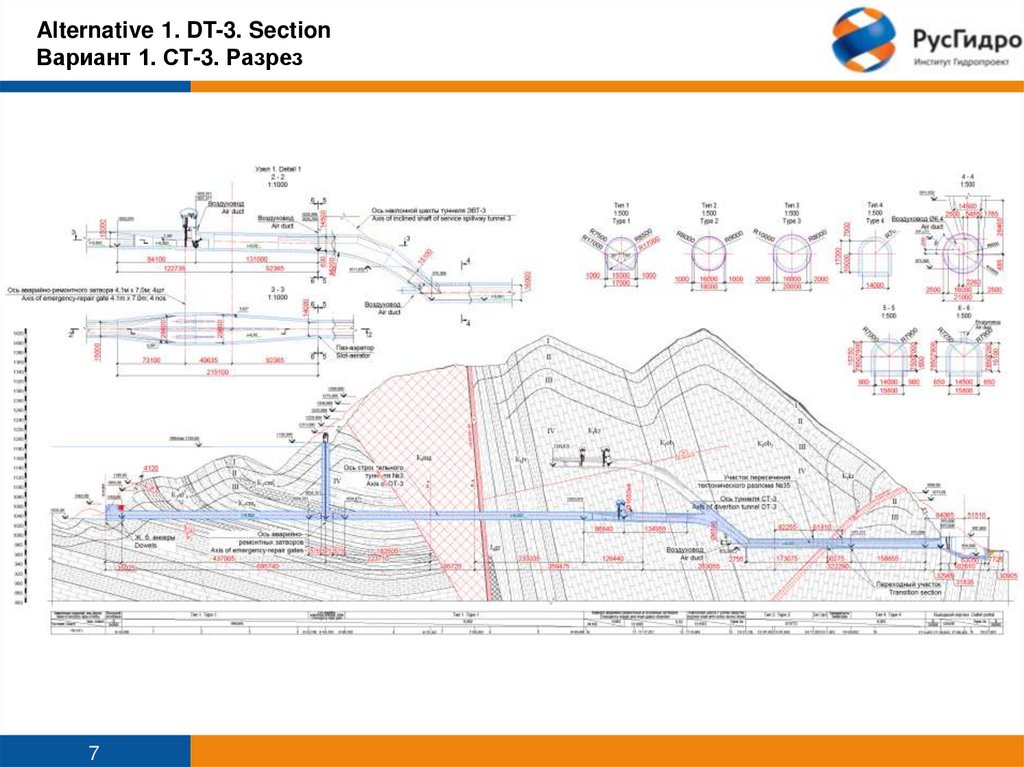

Alternative 1. DT-3. Section
Вариант 1. СТ-3. Разрез
7

9.

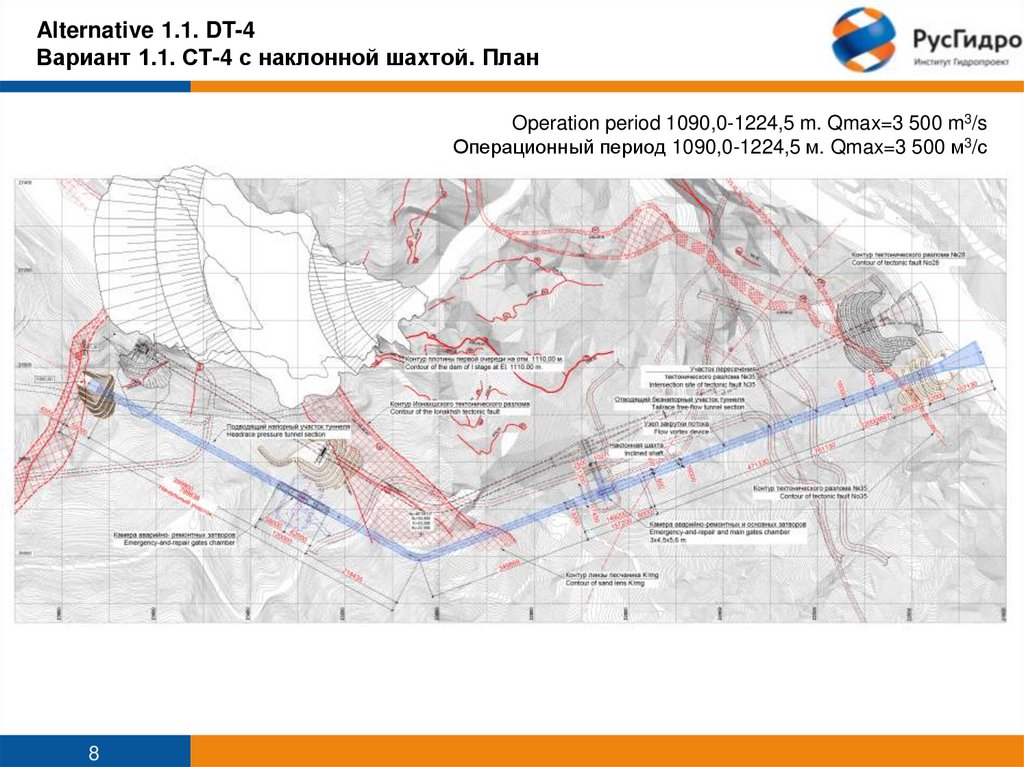

Alternative 1.1. DT-4
Вариант 1.1. СТ-4 с наклонной шахтой. План
Operation period 1090,0-1224,5 m. Qmax=3 500 m3/s
Операционный период 1090,0-1224,5 м. Qmax=3 500 м3/с
8

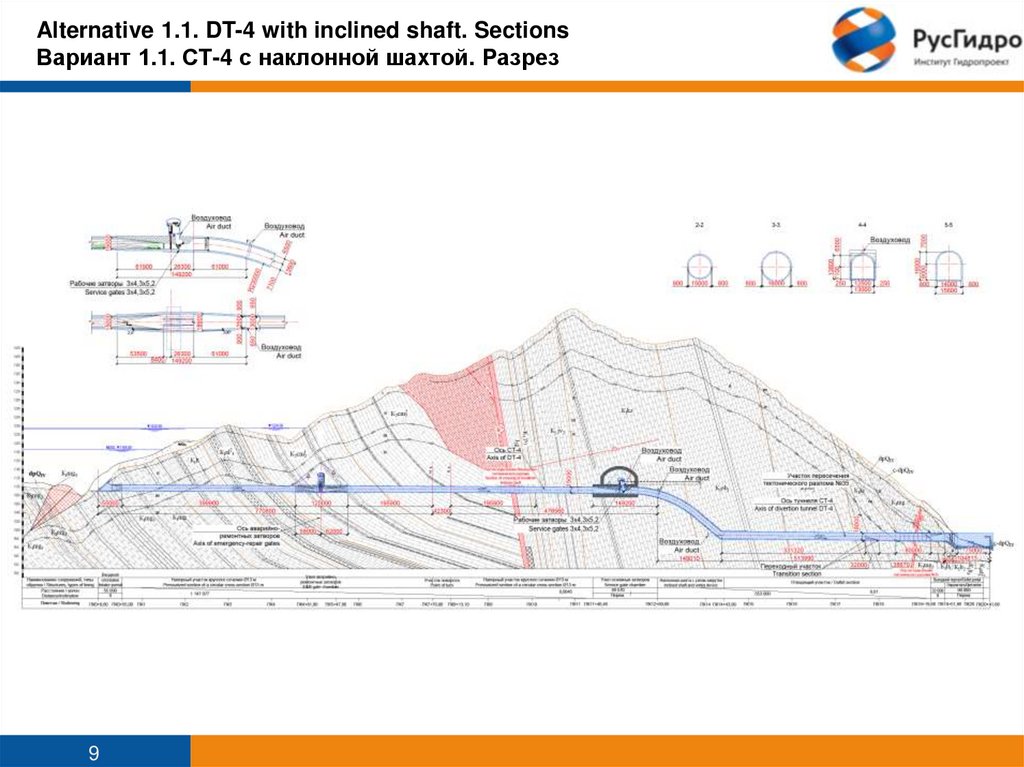

10.

Alternative 1.1. DT-4 with inclined shaft. Sections
Вариант 1.1. СТ-4 с наклонной шахтой. Разрез
9

11.

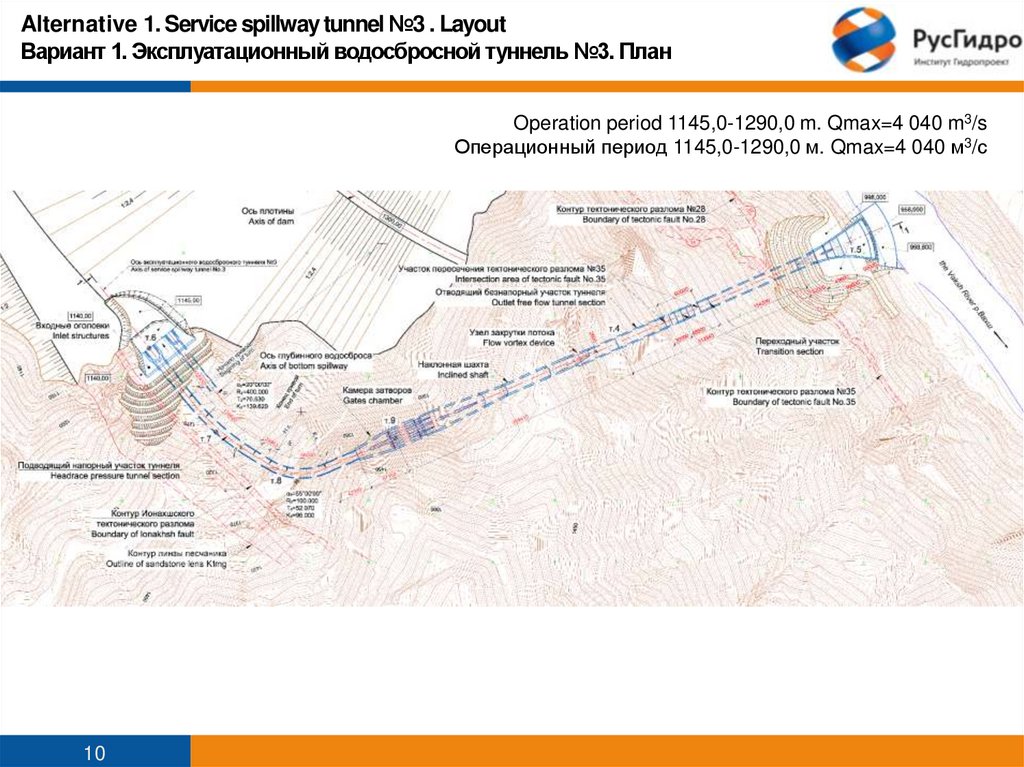

Alternative 1. Service spillway tunnel №3 . Layout
Вариант 1. Эксплуатационный водосбросной туннель №3. План
Operation period 1145,0-1290,0 m. Qmax=4 040 m3/s
Операционный период 1145,0-1290,0 м. Qmax=4 040 м3/с
10

12.

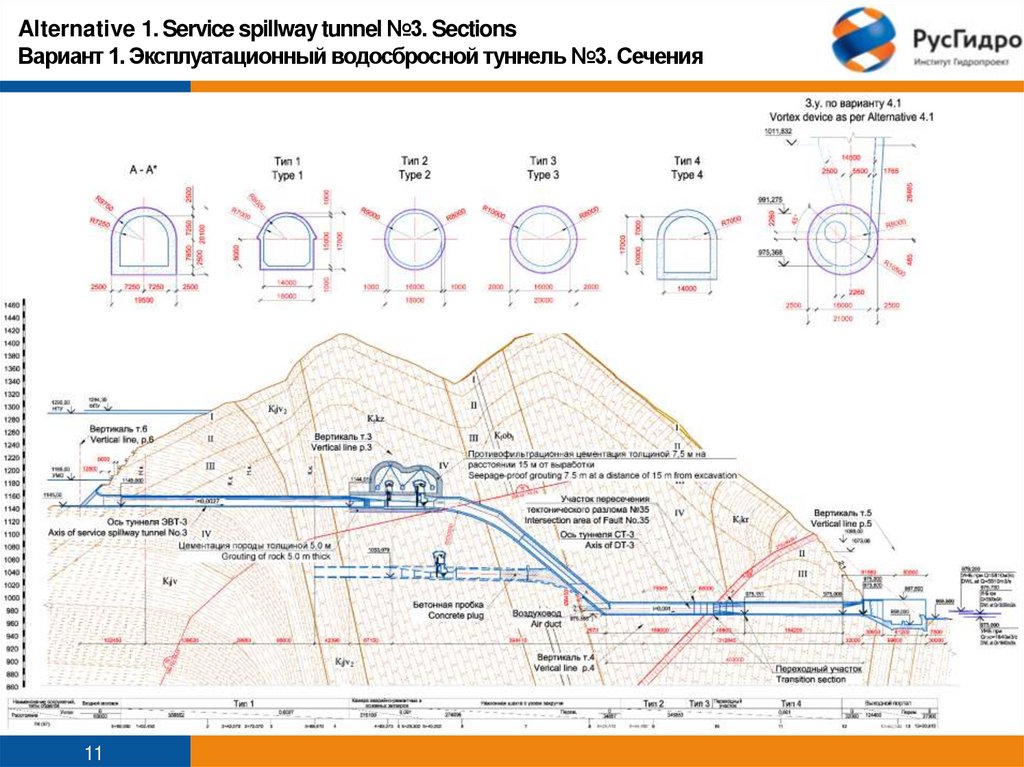

Alternative 1. Service spillway tunnel №3. Sections
Вариант 1. Эксплуатационный водосбросной туннель №3. Сечения
11

13.

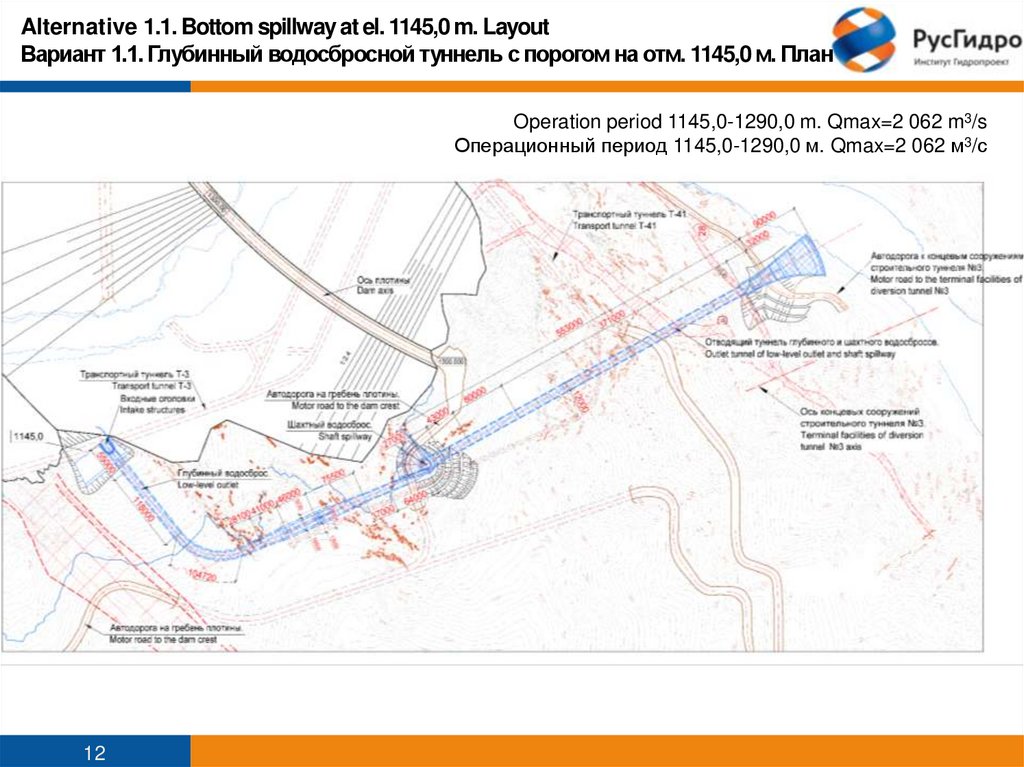

Alternative 1.1. Bottom spillway at el. 1145,0 m. Layout
Вариант 1.1. Глубинный водосбросной туннель с порогом на отм. 1145,0 м. План
Operation period 1145,0-1290,0 m. Qmax=2 062 m3/s
Операционный период 1145,0-1290,0 м. Qmax=2 062 м3/с
12

14.

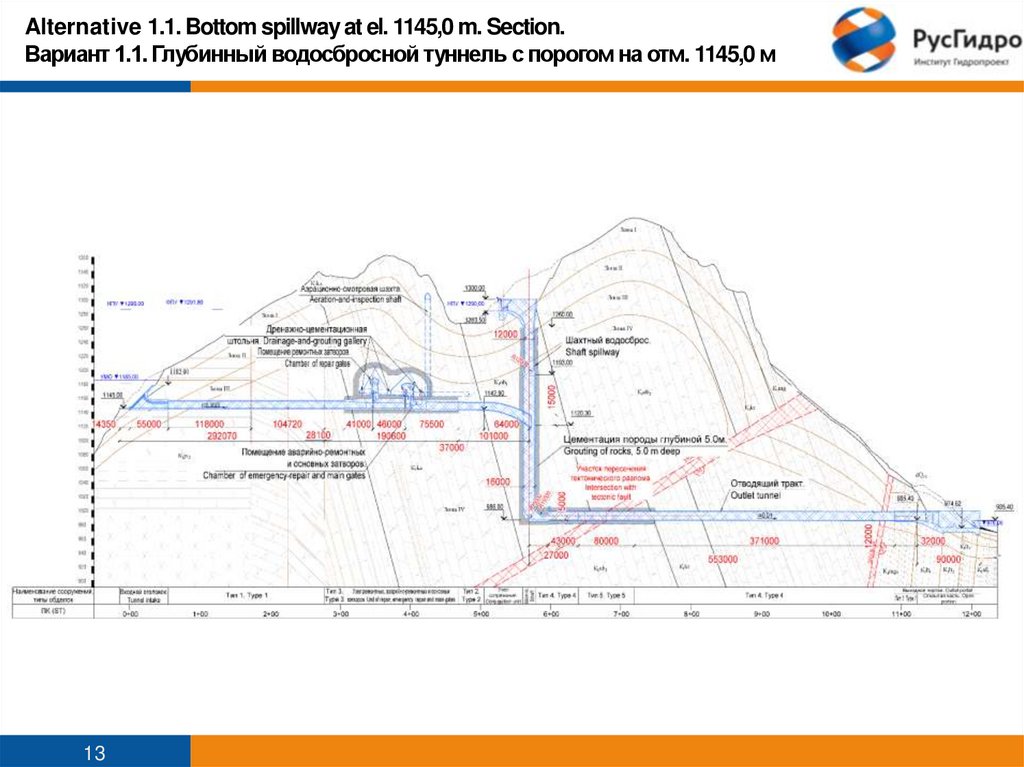

Alternative 1.1. Bottom spillway at el. 1145,0 m. Section.
Вариант 1.1. Глубинный водосбросной туннель с порогом на отм. 1145,0 м
13

15.

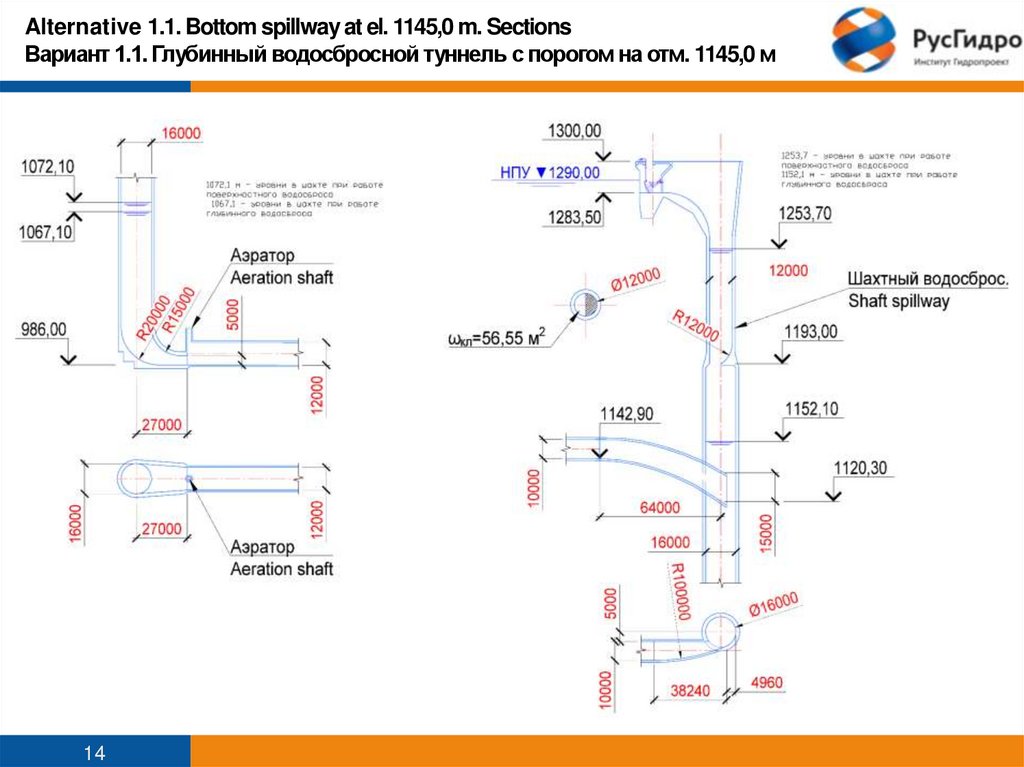

Alternative 1.1. Bottom spillway at el. 1145,0 m. Sections
Вариант 1.1. Глубинный водосбросной туннель с порогом на отм. 1145,0 м
14

16.

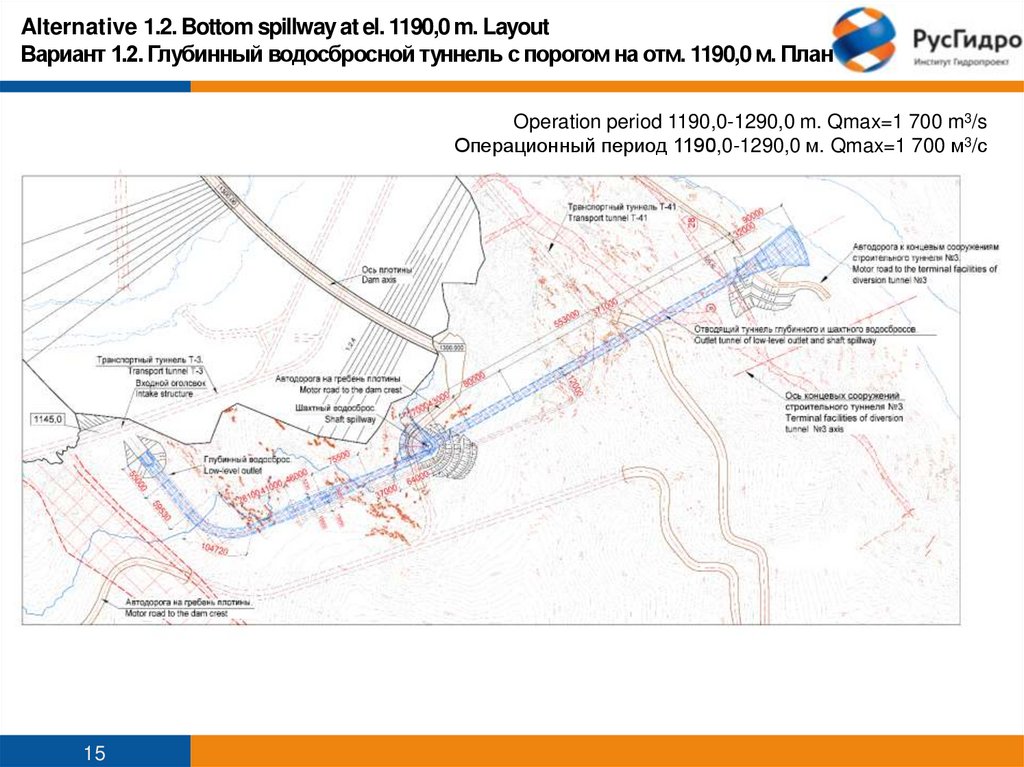

Alternative 1.2. Bottom spillway at el. 1190,0 m. Layout
Вариант 1.2. Глубинный водосбросной туннель с порогом на отм. 1190,0 м. План
Operation period 1190,0-1290,0 m. Qmax=1 700 m3/s
Операционный период 1190,0-1290,0 м. Qmax=1 700 м3/с
15

17.

Alternative 1.2. Bottom spillway at el. 1190,0 m. Sections.
Вариант 1.2. Глубинный водосбросной туннель с порогом на отм. 1190,0 м.
16

18.

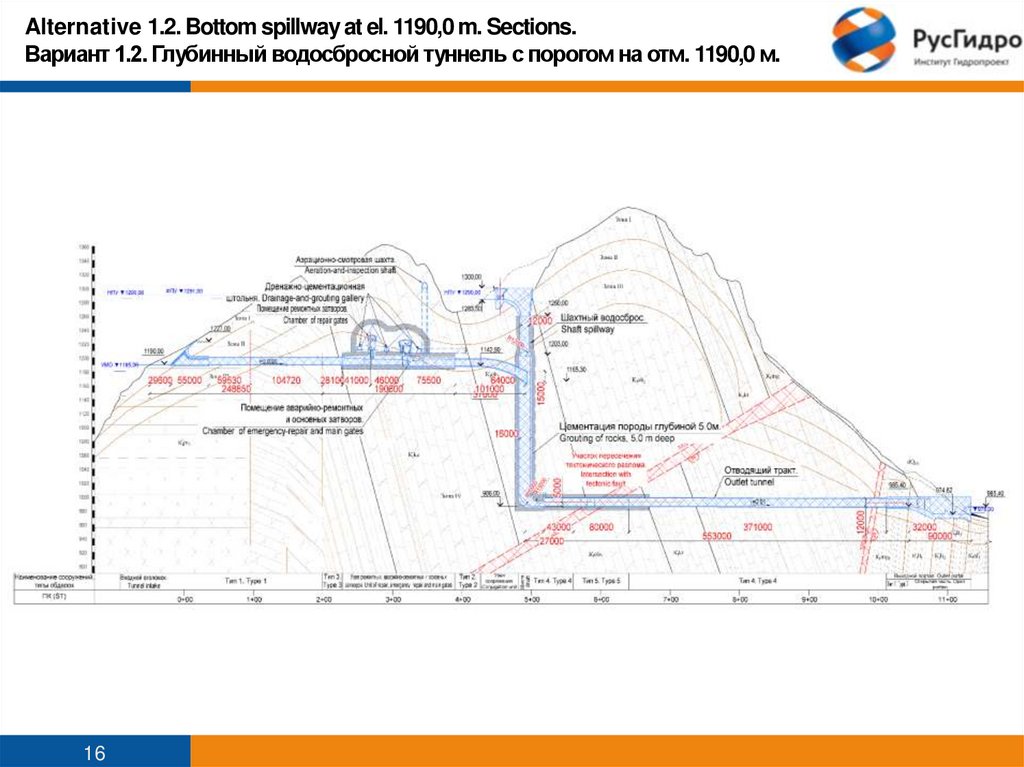

Alternative 1.2. Bottom spillway at el. 1190,0 m. Sections.
Вариант 1.2. Глубинный водосбросной туннель с порогом на отм. 1190,0 м.
17

19.

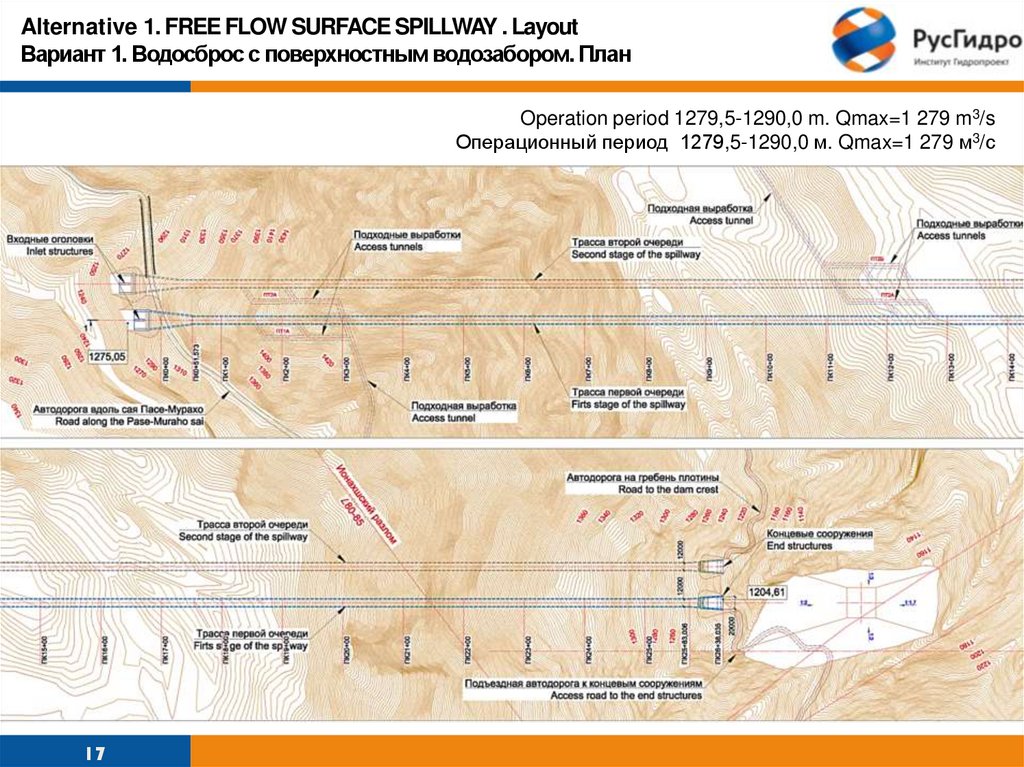

Alternative 1. FREE FLOW SURFACE SPILLWAY . Layout
Вариант 1. Водосброс с поверхностным водозабором. План
Operation period 1279,5-1290,0 m. Qmax=1 279 m3/s
Операционный период 1279,5-1290,0 м. Qmax=1 279 м3/с
17

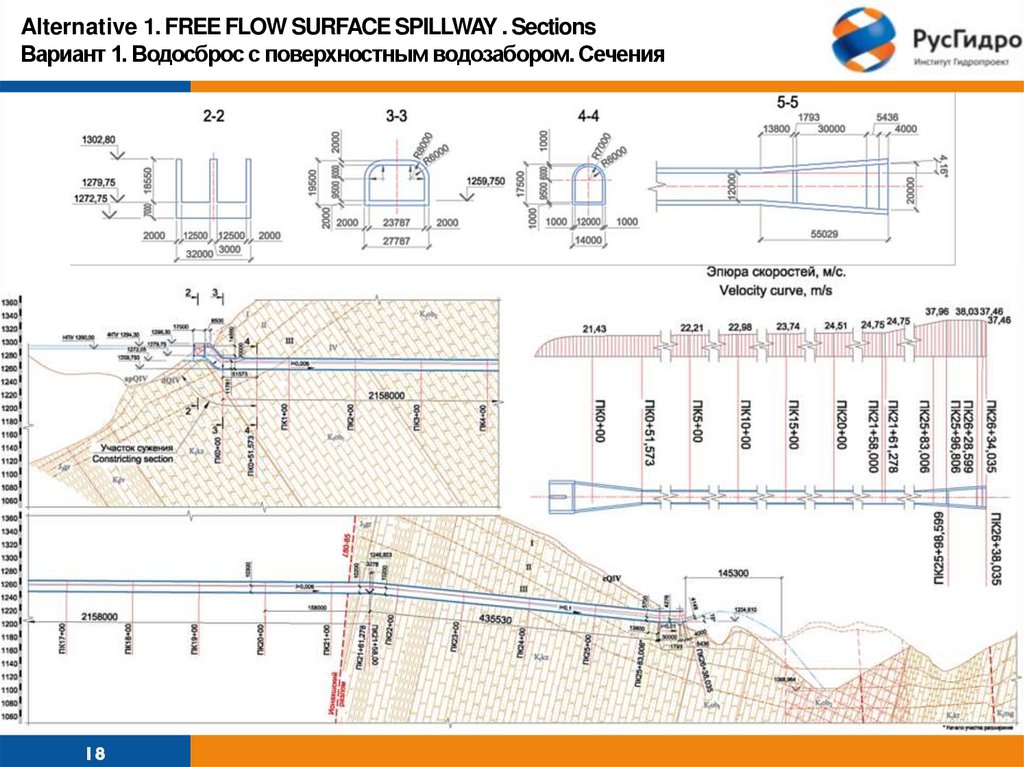

20.

Alternative 1. FREE FLOW SURFACE SPILLWAY . Sections
Вариант 1. Водосброс с поверхностным водозабором. Сечения
18

21.

Alternative 2 of the Concept of the Rogun HPP
right-bank spillway structures.
Вариант 2 Концепции водосбросных
сооружений правого берега Рогунской ГЭС.

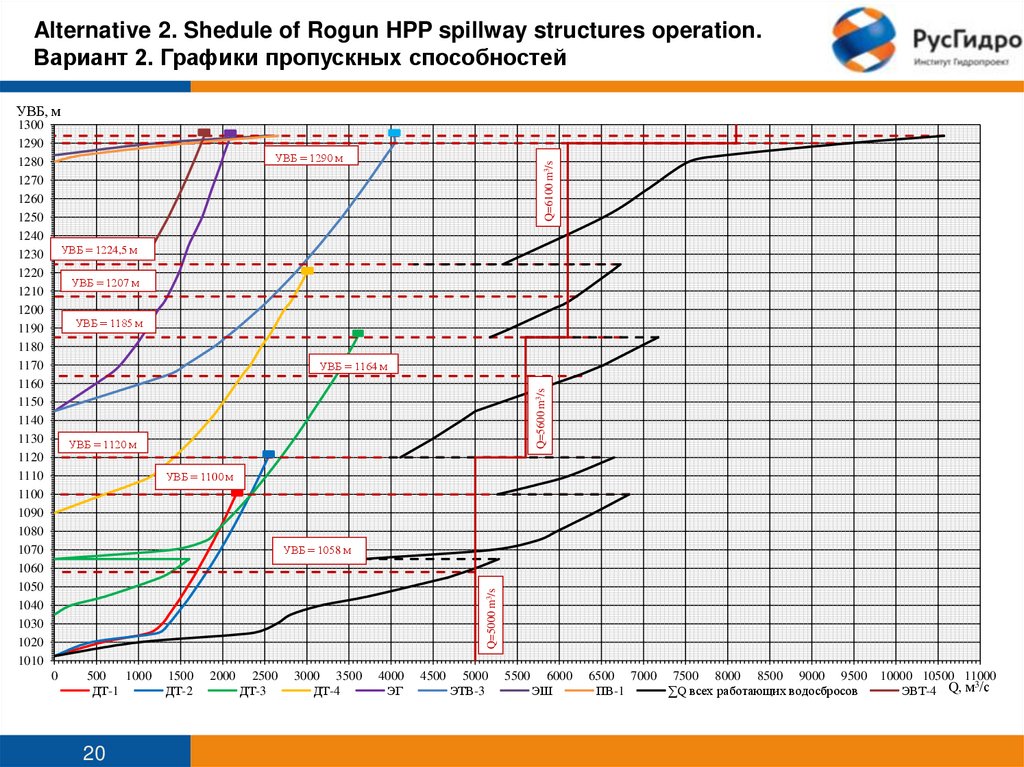

22.

Alternative 2. Shedule of Rogun HPP spillway structures operation.
Вариант 2. Графики пропускных способностей
УВБ, м
1300
1290
1280
1270
1260
1250
1240
1230
1220
1210
1200
1190
1180
1170
1160
1150
1140
1130
1120
1110
1100
1090
1080
1070
1060
1050
1040
1030
1020
1010
Q=6100 m3/s
УВБ = 1290 м
УВБ = 1224,5 м
УВБ = 1207 м
УВБ = 1185 м
Q=5600 m3/s
УВБ = 1164 м
УВБ = 1120 м
УВБ = 1100 м
Q=5000 m3/s
УВБ = 1058 м
0
500
1000
ДТ-1
20
1500
ДТ-2
2000
2500
ДТ-3
3000 3500
ДТ-4
4000
ЭГ
4500
5000
ЭТВ-3
5500
6000
ЭШ
6500 7000 7500 8000 8500 9000 9500
ПВ-1
∑Q всех работающих водосбросов
10000 10500 11000
3
ЭВТ-4 Q, м /с

23.

Годы строительства
Qрасч, м3/с

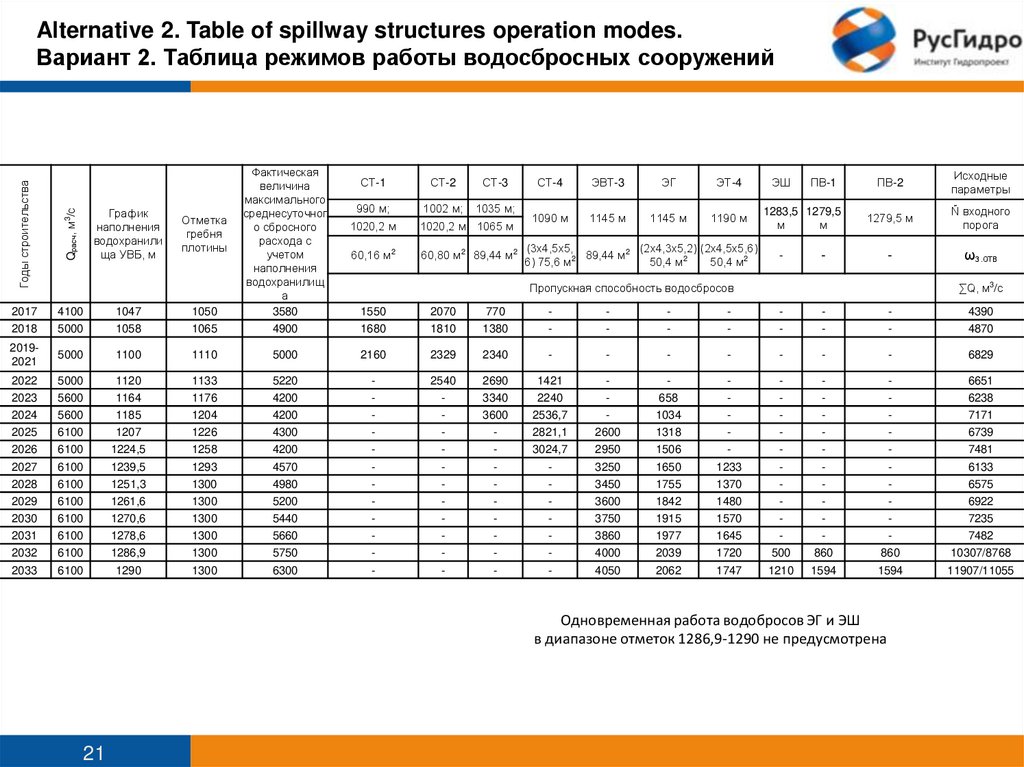

Alternative 2. Table of spillway structures operation modes.
Вариант 2. Таблица режимов работы водосбросных сооружений
2017
4100
1047
1050
Фактическая
величина
максимального
среднесуточног
о сбросного
расхода с
учетом
наполнения
водохранилищ
а
3580
1550
2070
770
-
-
-
-
-
-
-
4390
2018
5000
1058
1065
4900
1680
1810
1380
-
-
-
-
-
-
-
4870
20192021
5000
1100
1110
5000
2160
2329
2340
-
-
-
-
-
-
-
6829
2022
5000
1120
1133
5220
-
2540
2690
1421
-
-
-
-
-
-
6651
2023
5600
1164
1176
4200
-
-
3340
2240
-
658
-
-
-
-
6238
2024
5600
1185
1204
4200
-
-
3600
2536,7
-
1034
-
-
-
-
7171
2025
6100
1207
1226
4300
-
-
-
2821,1
2600
1318
-
-
-
-
6739
2026
6100
1224,5
1258
4200
-
-
-
3024,7
2950
1506
-
-
-
-
7481
2027
6100
1239,5
1293
4570
-
-
-
-
3250
1650
1233
-
-
-
6133
2028
2029
2030
2031
2032
2033
6100
6100
6100
6100
6100
6100
1251,3
1261,6
1270,6
1278,6
1286,9
1290
1300
1300
1300
1300
1300
1300
4980
5200
5440
5660
5750
6300
-
-
-
-
3450
3600
3750
3860
4000
4050
1755
1842
1915
1977
2039
2062
1370
1480
1570
1645
1720
1747
500
1210
860
1594
860
1594
6575
6922
7235
7482
10307/8768
11907/11055
График
наполнения
водохранили
ща УВБ, м
Отметка
гребня
плотины
СТ-1
СТ-2
СТ-3
1035 м;
990 м;
1002 м;
1020,2 м
1020,2 м 1065 м
60,16 м2
60,80 м2 89,44 м2
СТ-4
ЭВТ-3
ЭГ
ЭТ-4
1090 м
1145 м
1145 м
1190 м
(3х4,5х5,
(2х4,3х5,2) (2х4,5х5,6)
89,44 м2
6) 75,6 м2
50,4 м2
50,4 м2
ЭШ
ПВ-1
1283,5 1279,5
м
м
-
ПВ-2
Исходные
параметры
1279,5 м
Ñ входного
порога
-
ωз.отв
-
Пропускная способность водосбросов
∑Q, м3/с
Одновременная работа водобросов ЭГ и ЭШ
в диапазоне отметок 1286,9-1290 не предусмотрена
21

24.

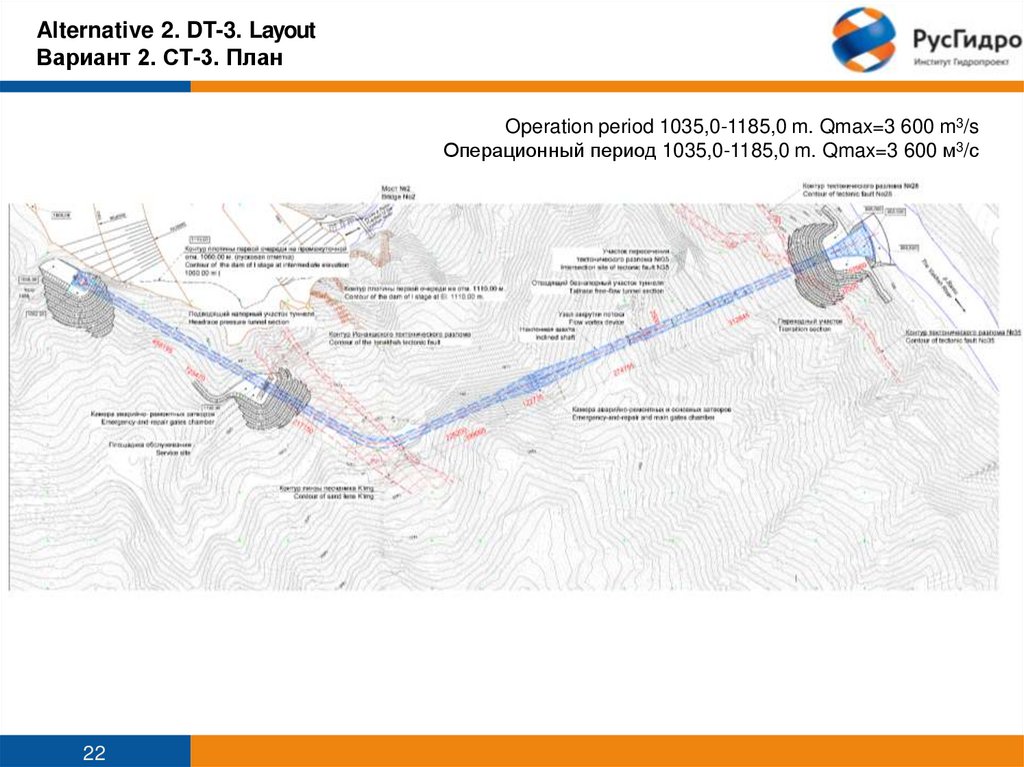

Alternative 2. DT-3. Layout
Вариант 2. СТ-3. План
Operation period 1035,0-1185,0 m. Qmax=3 600 m3/s
Операционный период 1035,0-1185,0 m. Qmax=3 600 м3/с
22

25.

Alternative 2. DT-3. Section
Вариант 2. СТ-3. Разрез
23

26.

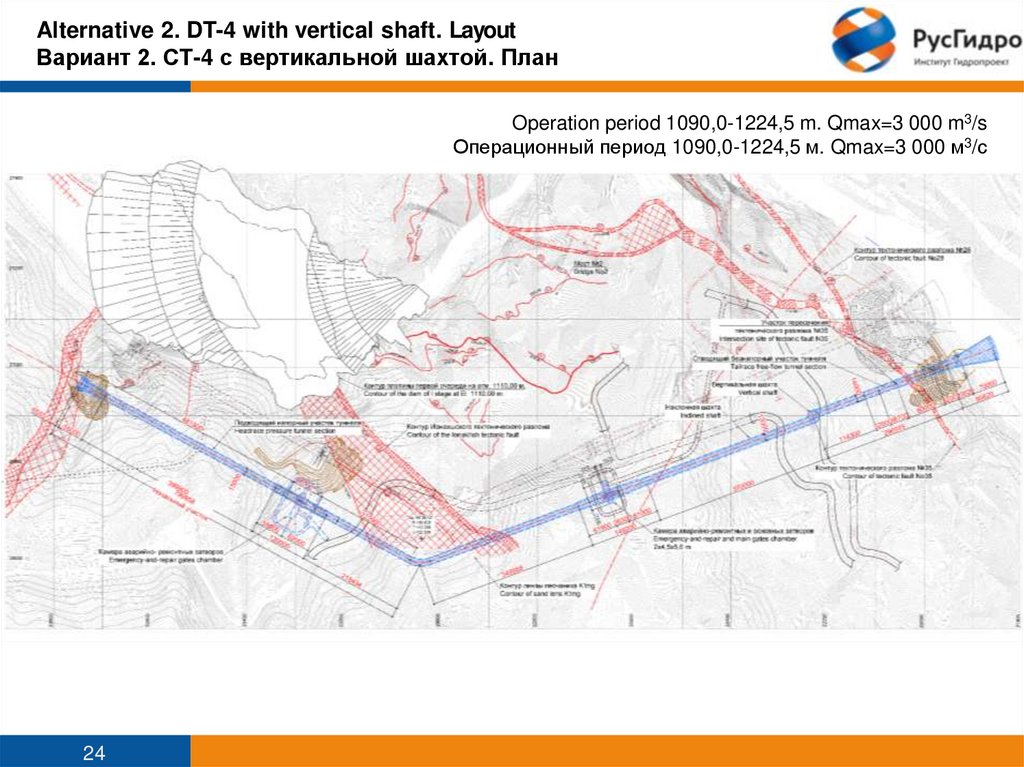

Alternative 2. DT-4 with vertical shaft. Layout
Вариант 2. СТ-4 с вертикальной шахтой. План
Operation period 1090,0-1224,5 m. Qmax=3 000 m3/s
Операционный период 1090,0-1224,5 м. Qmax=3 000 м3/с
24

27.

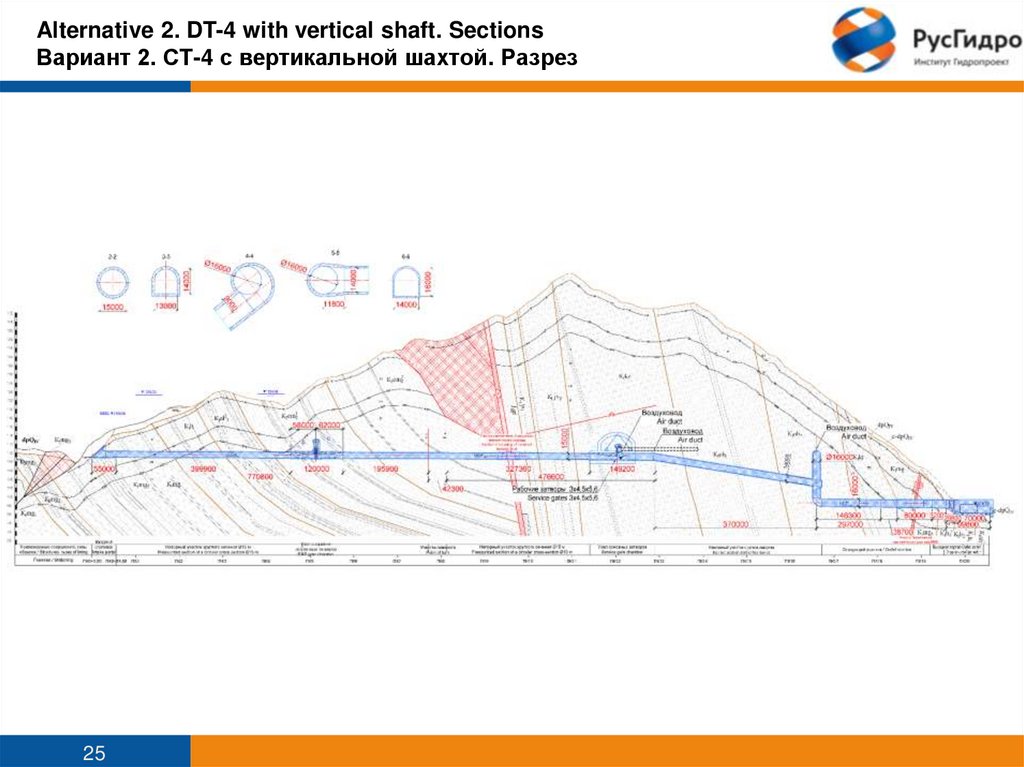

Alternative 2. DT-4 with vertical shaft. Sections
Вариант 2. СТ-4 с вертикальной шахтой. Разрез
25

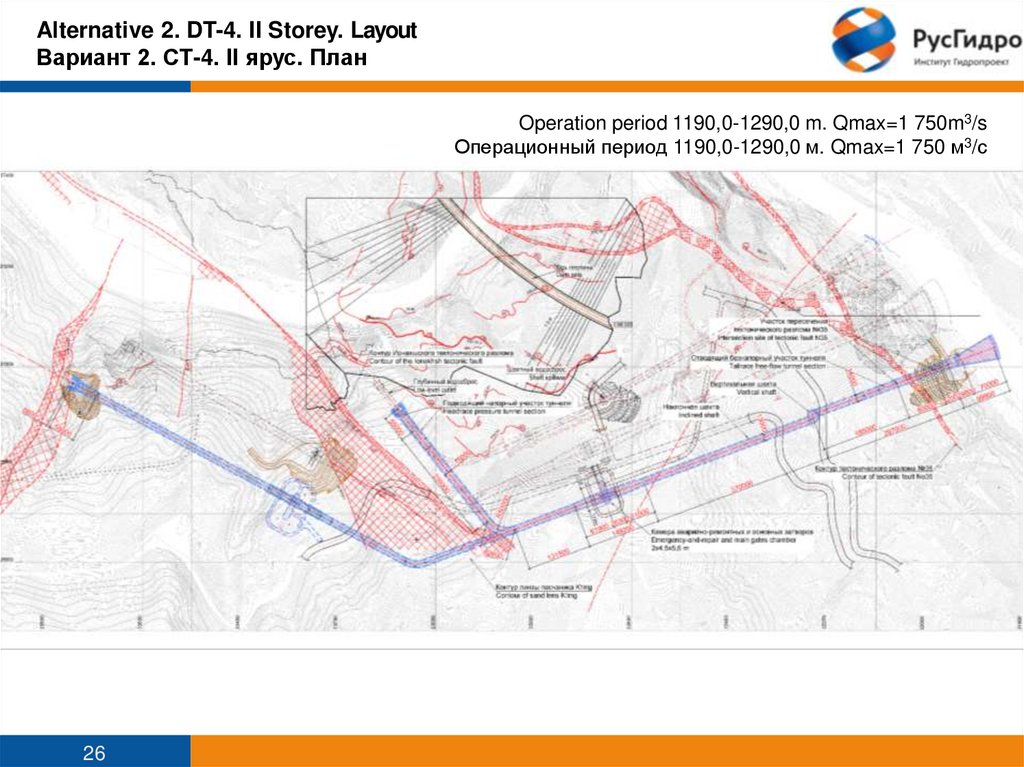

28.

Alternative 2. DT-4. II Storey. Layout
Вариант 2. СТ-4. II ярус. План
Operation period 1190,0-1290,0 m. Qmax=1 750m3/s
Операционный период 1190,0-1290,0 м. Qmax=1 750 м3/с
26

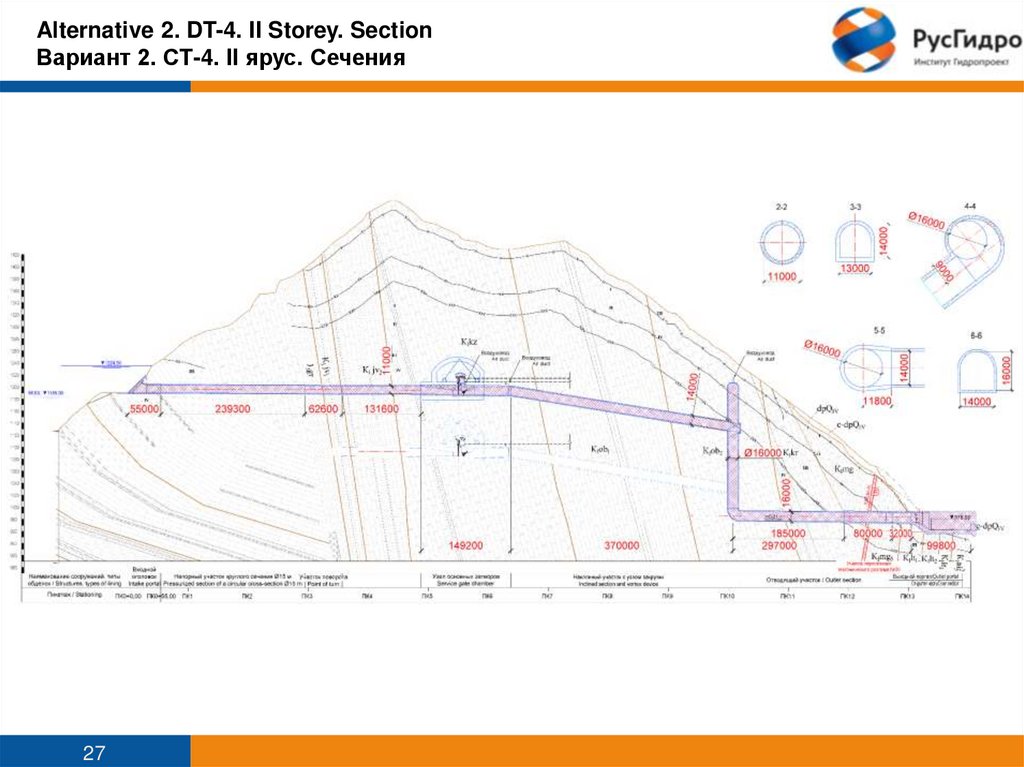

29.

Alternative 2. DT-4. II Storey. Section
Вариант 2. СТ-4. II ярус. Сечения
27

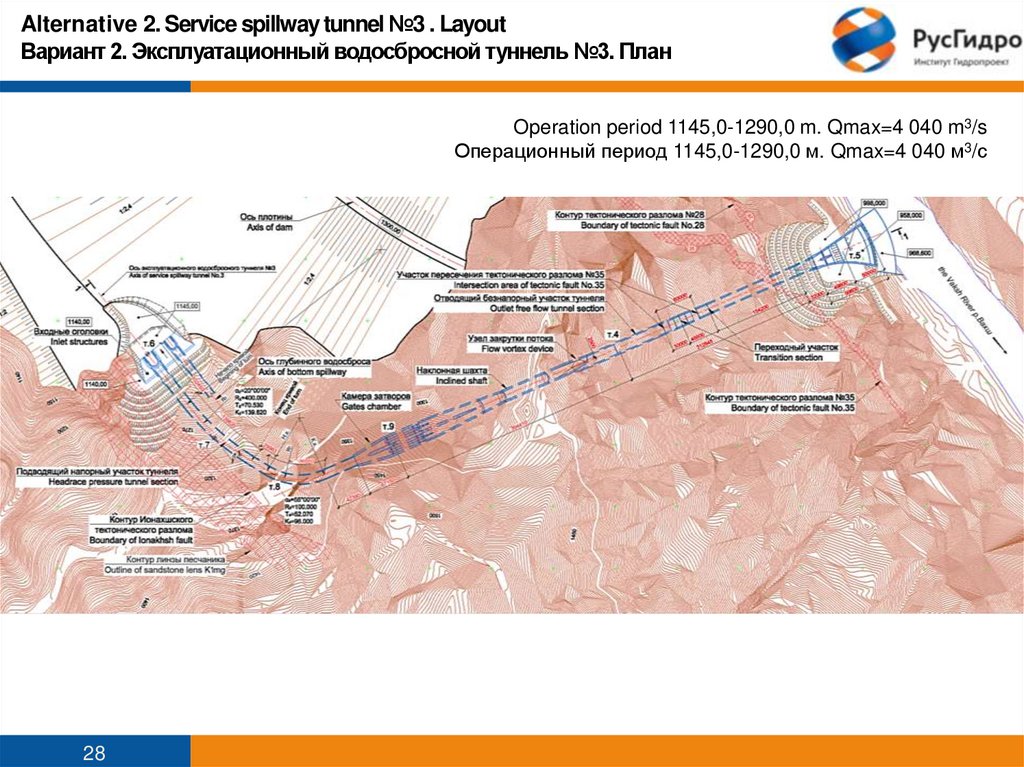

30.

Alternative 2. Service spillway tunnel №3 . Layout
Вариант 2. Эксплуатационный водосбросной туннель №3. План
Operation period 1145,0-1290,0 m. Qmax=4 040 m3/s
Операционный период 1145,0-1290,0 м. Qmax=4 040 м3/с
28

31.

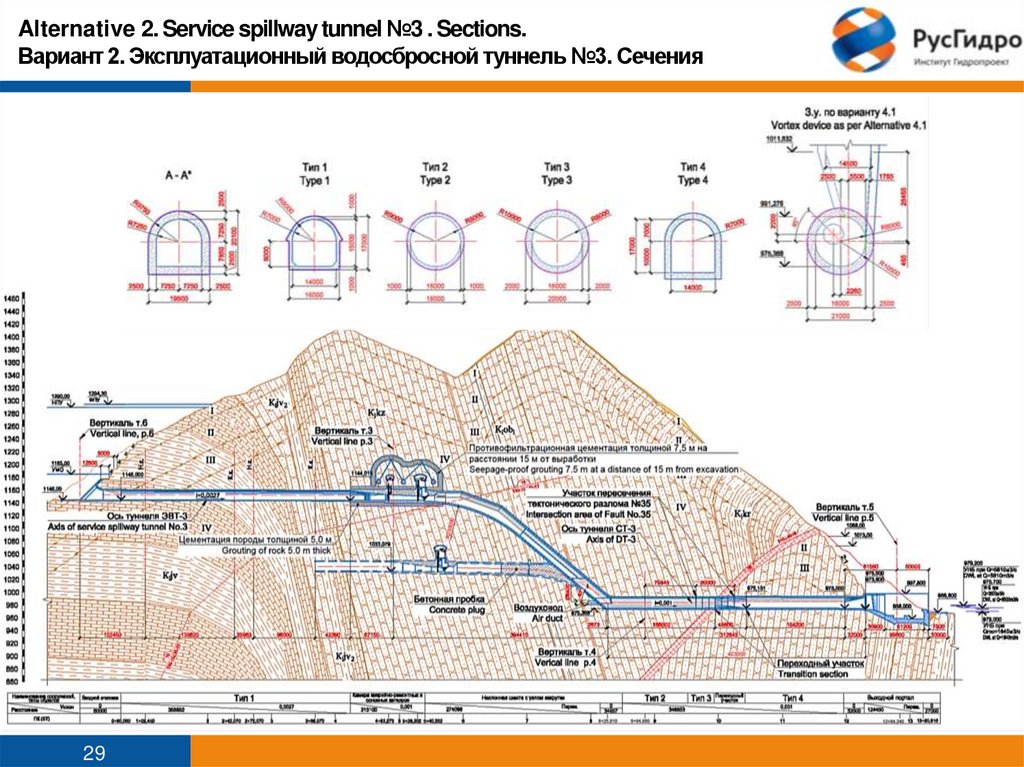

Alternative 2. Service spillway tunnel №3 . Sections.
Вариант 2. Эксплуатационный водосбросной туннель №3. Сечения
29

32.

Alternative 2.1. Bottom spillway at el. 1145,0 m. Layout plan.
Вариант 2.1. Глубинный водосбросной ТУННЕЛЬ с порогом на отм. 1145,0 м. План
Operation period 1145,0-1290,0 m. Qmax=2 062 m3/s
Операционный период 1145,0-1290,0 м. Qmax=2 062 м3/с
30

33.

Alternative 2.1. Bottom spillway at el. 1145,0 m. Sections.
Вариант 2.1. Глубинный водосбросной туннель с порогом на отм. 1145,0 м.
31

34.

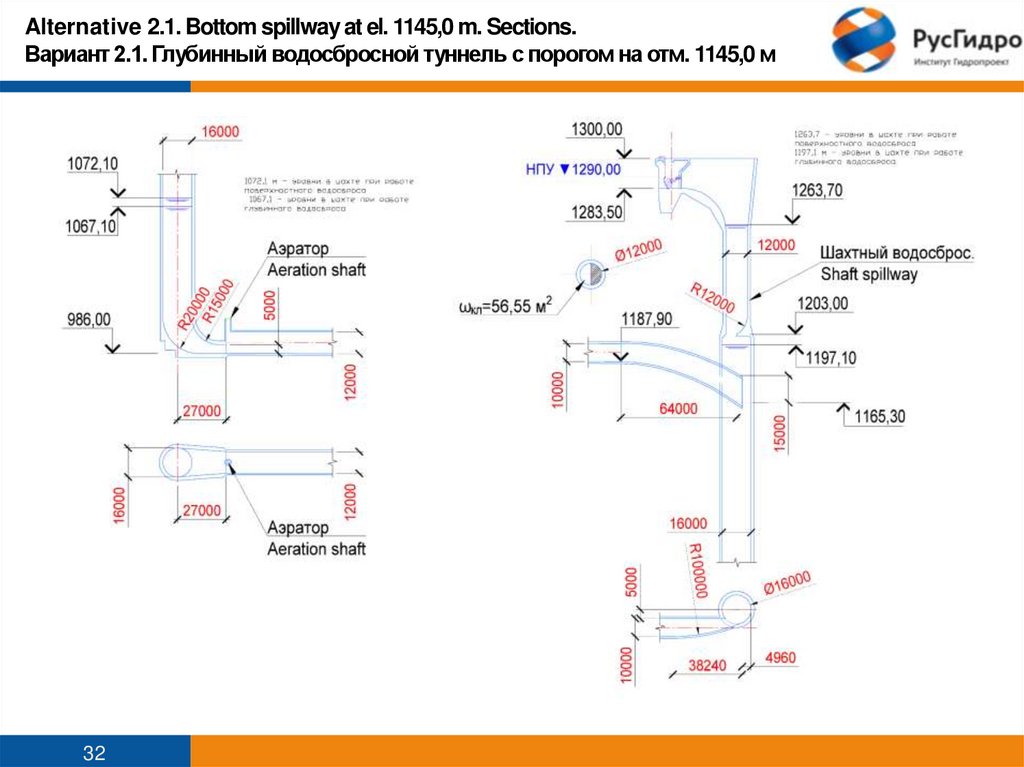

Alternative 2.1. Bottom spillway at el. 1145,0 m. Sections.
Вариант 2.1. Глубинный водосбросной туннель с порогом на отм. 1145,0 м
32

35.

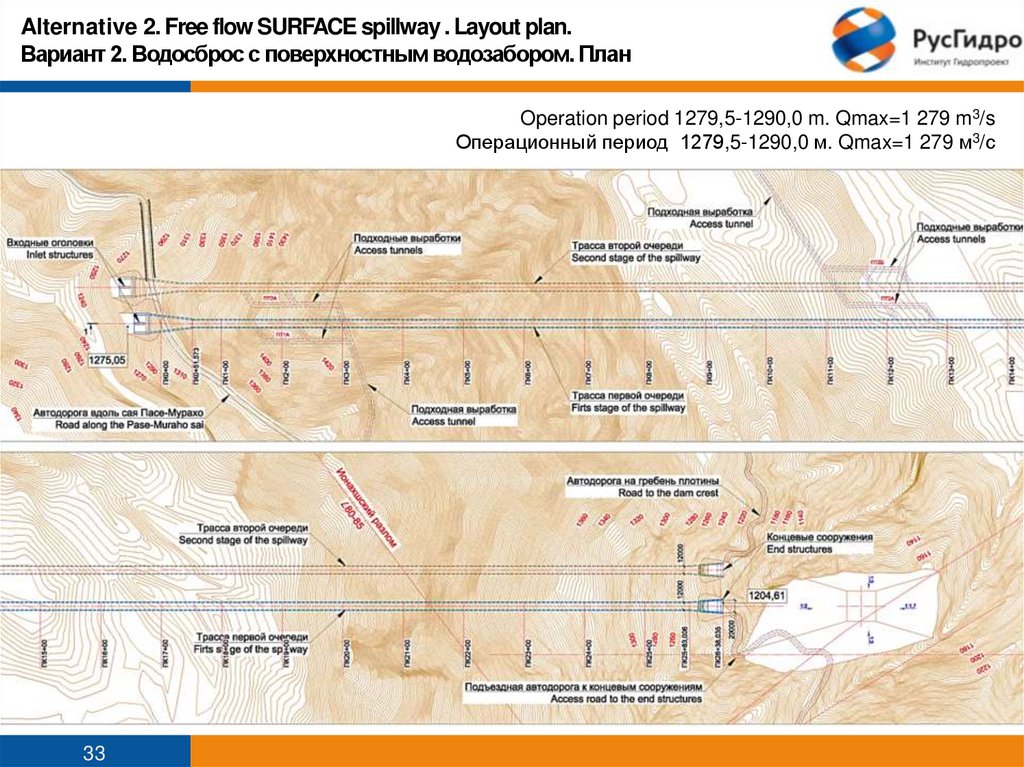

Alternative 2. Free flow SURFACE spillway . Layout plan.
Вариант 2. Водосброс с поверхностным водозабором. План
Operation period 1279,5-1290,0 m. Qmax=1 279 m3/s
Операционный период 1279,5-1290,0 м. Qmax=1 279 м3/с
33

36.

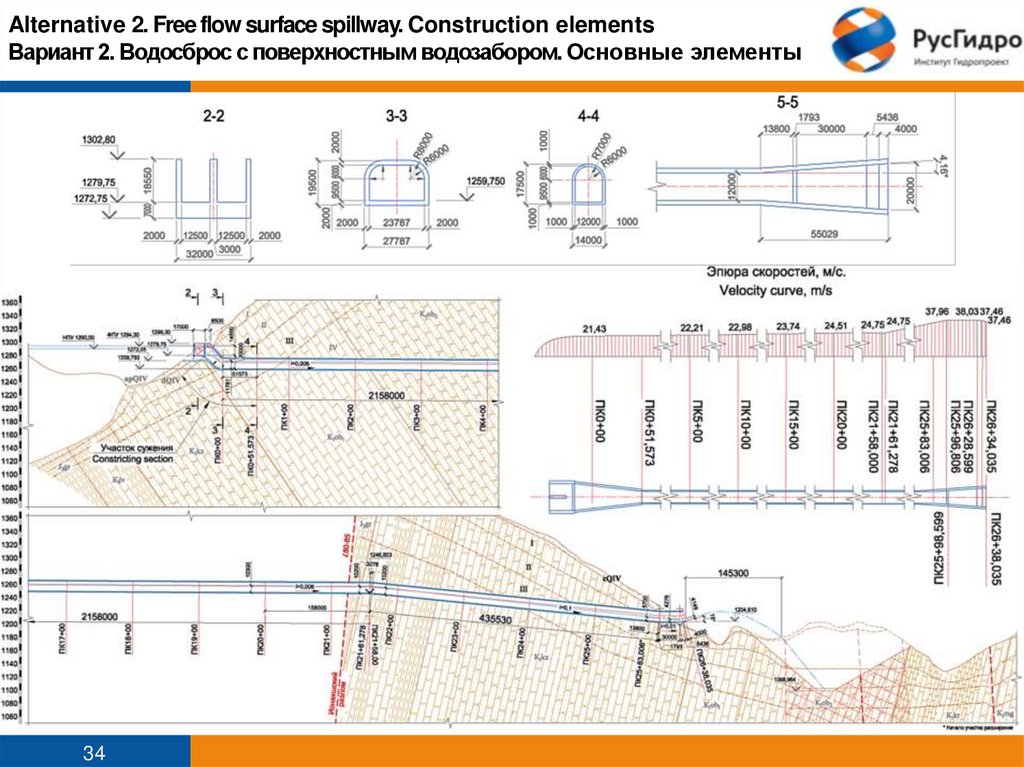

Alternative 2. Free flow surface spillway. Construction elements
Вариант 2. Водосброс с поверхностным водозабором. Основные элементы
34

37.

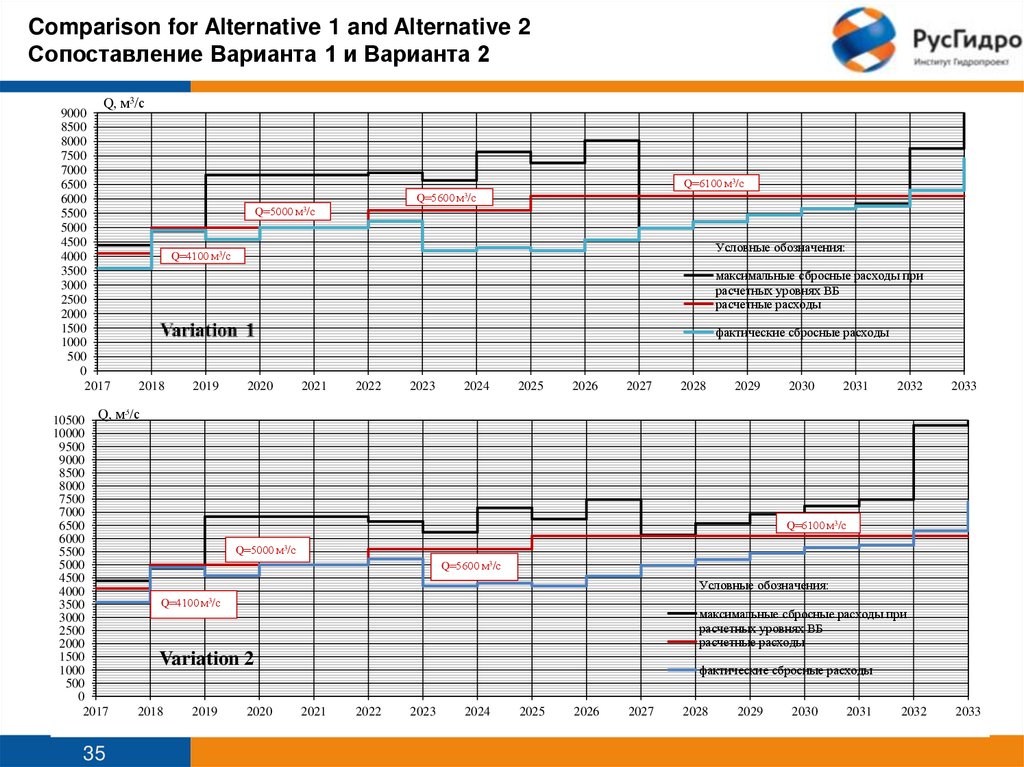

Comparison for Alternative 1 and Alternative 2
Сопоставление Варианта 1 и Варианта 2
Q, м3/с
9000
8500
8000
7500
7000
6500
6000
5500
5000
4500
4000
3500
3000
2500
2000
1500
1000
500
0
2017
Q=6100 м3/с
Q=5600 м3/с
Q=5000 м3/с
Условные обозначения:
Q=4100 м3/с
максимальные сбросные расходы при
расчетных уровнях ВБ
расчетные расходы
фактические сбросные расходы
2018
2019
2020
2021
10500 Q, м /с
10000
9500
9000
8500
8000
7500
7000
6500
6000
Q=5000 м3/с
5500
5000
4500
4000
Q=4100 м3/с
3500
3000
2500
2000
1500
Variation 2
1000
500
0
2017
2018
2019
2020
2021
2022
2023
2024
2025
2026
2027
2028
2029
2030
2031
2032
2033
3
35
Q=6100 м3/с
Q=5600 м3/с
Условные обозначения:
максимальные сбросные расходы при
расчетных уровнях ВБ
расчетные расходы
фактические сбросные расходы
2022
2023
2024
2025
2026
2027
2028
2029
2030
2031
2032
2033

38.

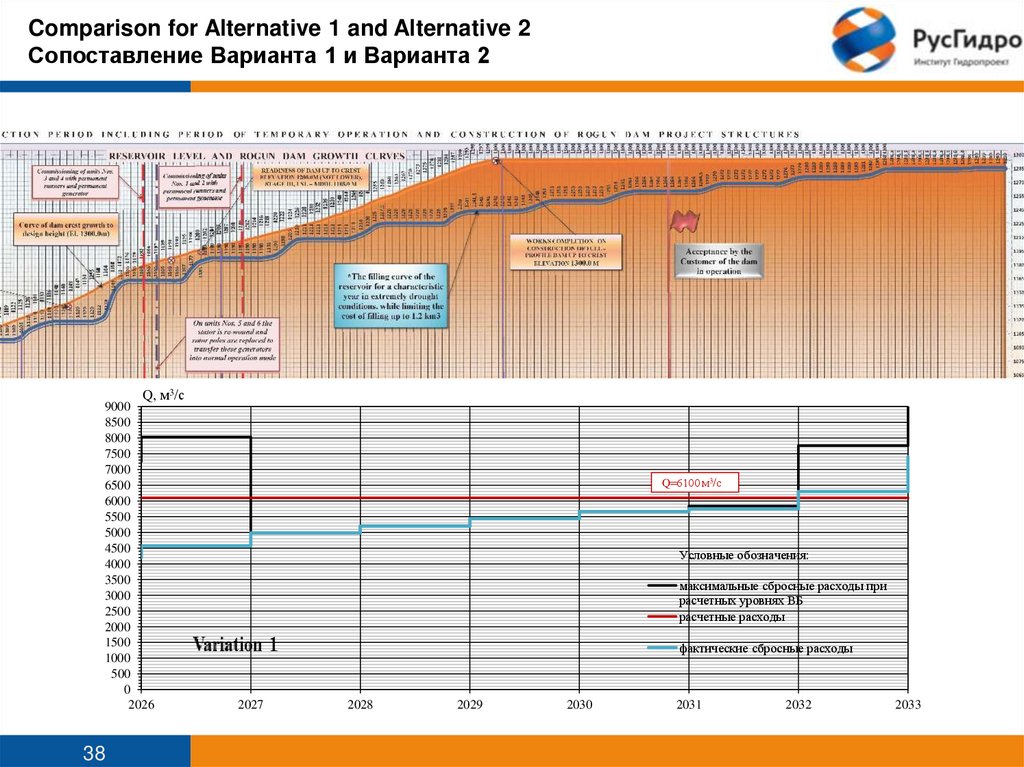

Comparison for Alternative 1 and Alternative 2
Сопоставление Варианта 1 и Варианта 2
Q, м3/с
9000
8500
8000
7500
7000
6500
6000
5500
5000
4500
4000
3500
3000
2500
2000
1500
1000
500
0
2026
38
Q=6100 м3/с
Условные обозначения:
максимальные сбросные расходы при
расчетных уровнях ВБ
расчетные расходы
фактические сбросные расходы
2027
2028
2029
2030
2031
2032
2033

39.

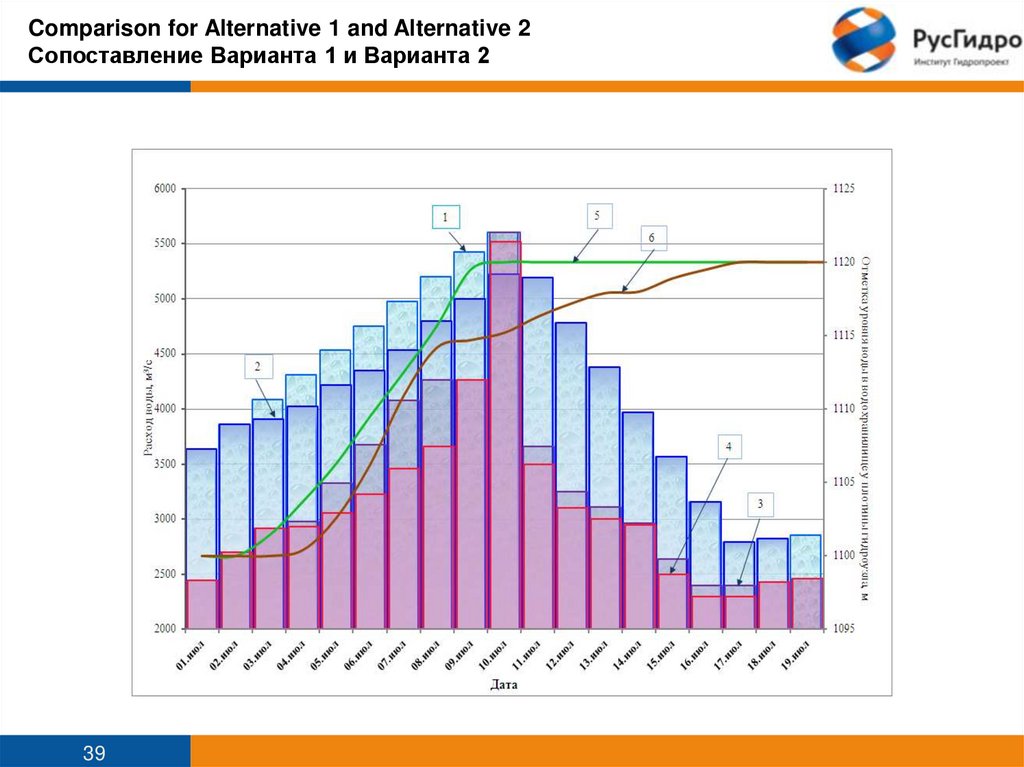

Comparison for Alternative 1 and Alternative 2
Сопоставление Варианта 1 и Варианта 2
39

40.

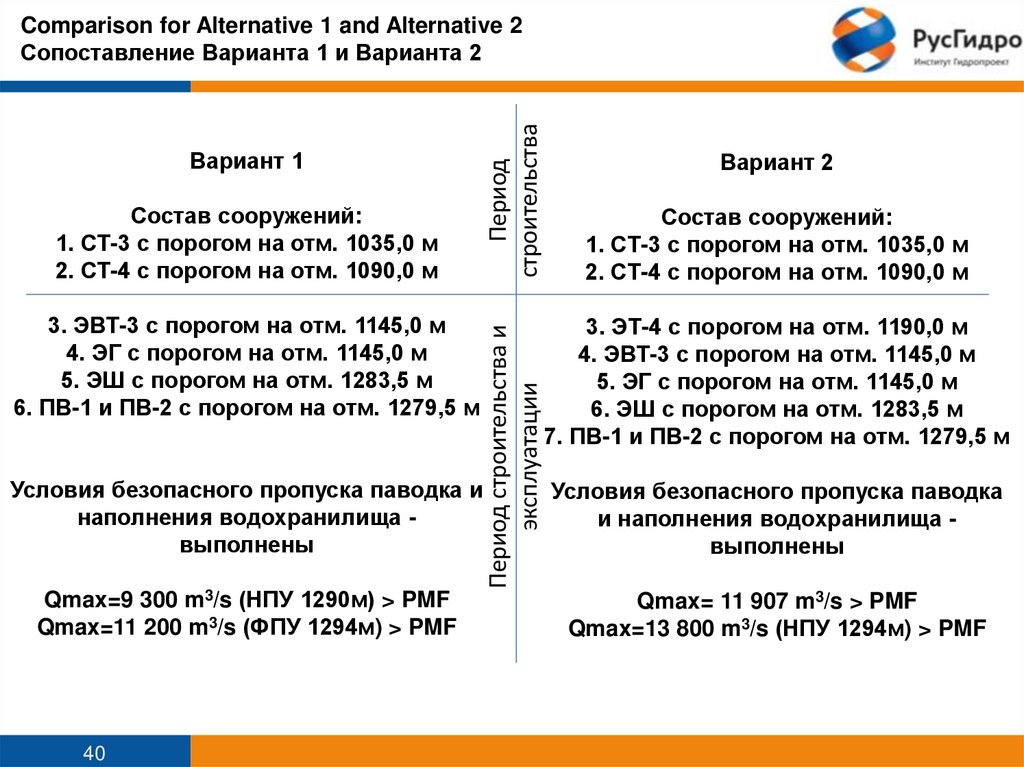

Состав сооружений:
1. СТ-3 с порогом на отм. 1035,0 м
2. СТ-4 с порогом на отм. 1090,0 м
3. ЭВТ-3 с порогом на отм. 1145,0 м
4. ЭГ с порогом на отм. 1145,0 м
5. ЭШ с порогом на отм. 1283,5 м
6. ПВ-1 и ПВ-2 с порогом на отм. 1279,5 м
Условия безопасного пропуска паводка и
наполнения водохранилища выполнены
Qmax=9 300 m3/s (НПУ 1290м) > PMF
Qmax=11 200 m3/s (ФПУ 1294м) > PMF
40
Период строительства и
эксплуатации
Вариант 1
Период
строительства
Comparison for Alternative 1 and Alternative 2
Сопоставление Варианта 1 и Варианта 2
Вариант 2
Состав сооружений:
1. СТ-3 с порогом на отм. 1035,0 м
2. СТ-4 с порогом на отм. 1090,0 м
3. ЭТ-4 с порогом на отм. 1190,0 м
4. ЭВТ-3 с порогом на отм. 1145,0 м
5. ЭГ с порогом на отм. 1145,0 м
6. ЭШ с порогом на отм. 1283,5 м
7. ПВ-1 и ПВ-2 с порогом на отм. 1279,5 м
Условия безопасного пропуска паводка
и наполнения водохранилища выполнены
Qmax= 11 907 m3/s > PMF
Qmax=13 800 m3/s (НПУ 1294м) > PMF

41.

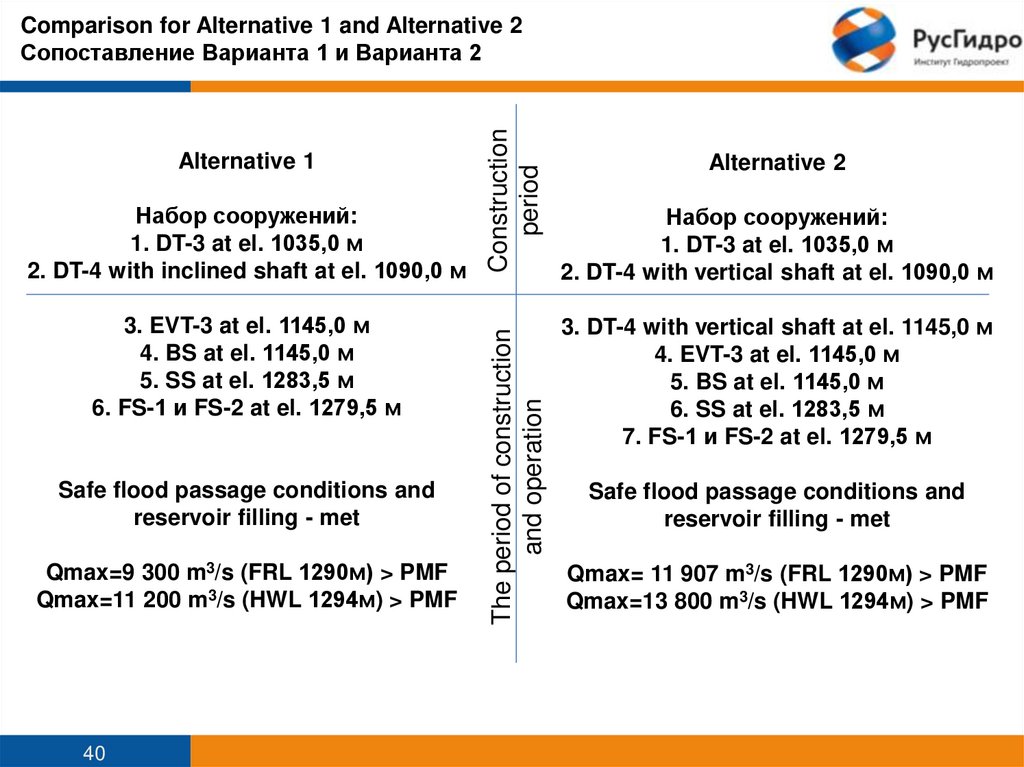

Набор сооружений:
1. DT-3 at el. 1035,0 м
2. DT-4 with inclined shaft at el. 1090,0 м
3. EVT-3 at el. 1145,0 м
4. BS at el. 1145,0 м
5. SS at el. 1283,5 м
6. FS-1 и FS-2 at el. 1279,5 м
Safe flood passage conditions and
reservoir filling - met
Qmax=9 300 m3/s (FRL 1290м) > PMF
Qmax=11 200 m3/s (HWL 1294м) > PMF
40
The period of construction
and operation
Alternative 1
Construction
period
Comparison for Alternative 1 and Alternative 2
Сопоставление Варианта 1 и Варианта 2
Alternative 2
Набор сооружений:
1. DT-3 at el. 1035,0 м
2. DT-4 with vertical shaft at el. 1090,0 м
3. DT-4 with vertical shaft at el. 1145,0 м
4. EVT-3 at el. 1145,0 м
5. BS at el. 1145,0 м
6. SS at el. 1283,5 м
7. FS-1 и FS-2 at el. 1279,5 м
Safe flood passage conditions and
reservoir filling - met
Qmax= 11 907 m3/s (FRL 1290м) > PMF
Qmax=13 800 m3/s (HWL 1294м) > PMF

42.

THANK YOU FOR YOUR ATTENTION.
БЛАГОДАРИМ ЗА ВНИМАНИЕ
MOSCOW 2019
