ИЗ т 3.1 обезличен

1.

ИНЖЕНЕРНЫЕ
ЗАГРАЖДЕНИЯ

2.

Тема № 3
«Противопехотные мины
и минные поля»

3.

Тема № 3 «Противопехотные мины и минные поля"
.
Занятие № 1 «Противопехотные мины и минные поля»
Учебные вопросы:
1. Противопехотные фугасные мины, их назначение, характеристики, общее
устройство, типы применяемых взрывателей, принцип действия. Порядок установки и
обезвреживания.
2. Противопехотные осколочные мины кругового поражения, их назначение,
характеристики, общее устройство, типы применяемых взрывателей, принцип действия.
Порядок установки и обезвреживания.
3. Противопехотные осколочные мины направленного поражения, их назначение,
характеристики, общее устройство, типы применяемых взрывателей, принцип действия.
Порядок установки и обезвреживания.
4.
Противопехотные
мины,
устанавливаемые
средствами
дистанционного
минирования, их назначение, характеристики, общее устройство, типы применяемых
взрывателей, принцип действия. Порядок установки и обезвреживания.

4.

Тема № 3 «Противопехотные мины и минные поля"
.
Учебные цели:
Изучить порядок установки фугасных и осколочных
противопехотных мин, требования безопасности при их
установке.
Время: 2 часа.
Метод: лекция.
Место: учебный класс.
Учебная литература:
1. «Инженерные боеприпасы». М; Воениздат, 1976. Кн. 1;
Гл. 6, стр.113-146.
2. «Инженерные боеприпасы». М; Воениздат, 1988. Кн. 6,
Гл. 3, стр.62-72.

5.

Тема № 3 «Противопехотные мины и минные поля"
.

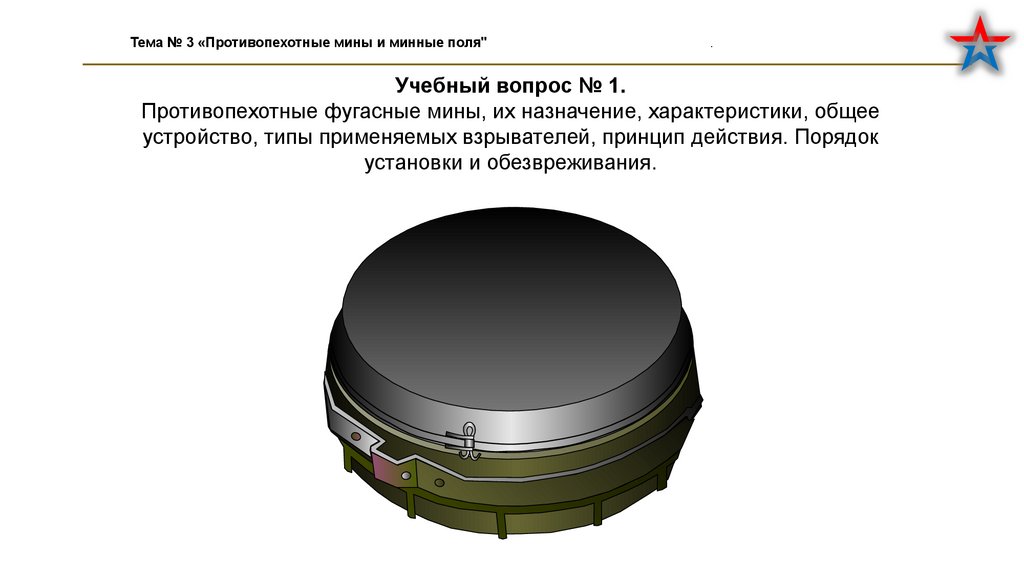

Учебный вопрос № 1.
Противопехотные фугасные мины, их назначение, характеристики, общее
устройство, типы применяемых взрывателей, принцип действия. Порядок
установки и обезвреживания.

6.

Тема № 3 «Противопехотные мины и минные поля"
.

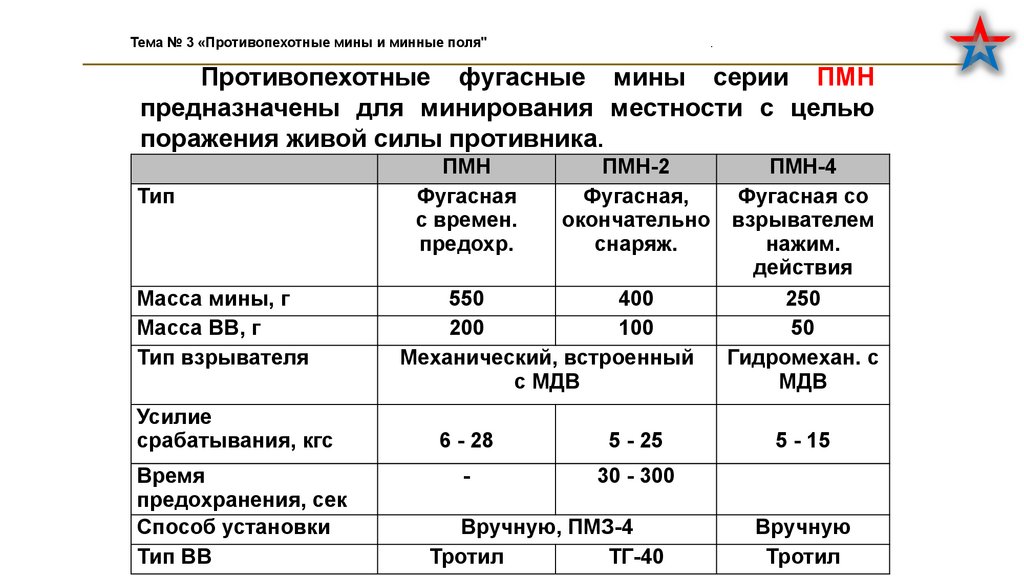

Противопехотные фугасные мины серии ПМН
предназначены для минирования местности с целью
поражения живой силы противника.
Тип
Масса мины, г
Масса ВВ, г
Тип взрывателя
Усилие
срабатывания, кгс
Время
предохранения, сек
Способ установки
Тип ВВ
ПМН
Фугасная
с времен.
предохр.
ПМН-2
Фугасная,
окончательно
снаряж.
550
400
200
100
Механический, встроенный
с МДВ
6 - 28
5 - 25
-
30 - 300
Вручную, ПМЗ-4
Тротил
ТГ-40
ПМН-4
Фугасная со
взрывателем
нажим.
действия
250
50
Гидромехан. с
МДВ
5 - 15
Вручную
Тротил

7.

Тема № 3 «Противопехотные мины и минные поля"
5
6
.
7
8
4
9
10
11
3
12
2
1

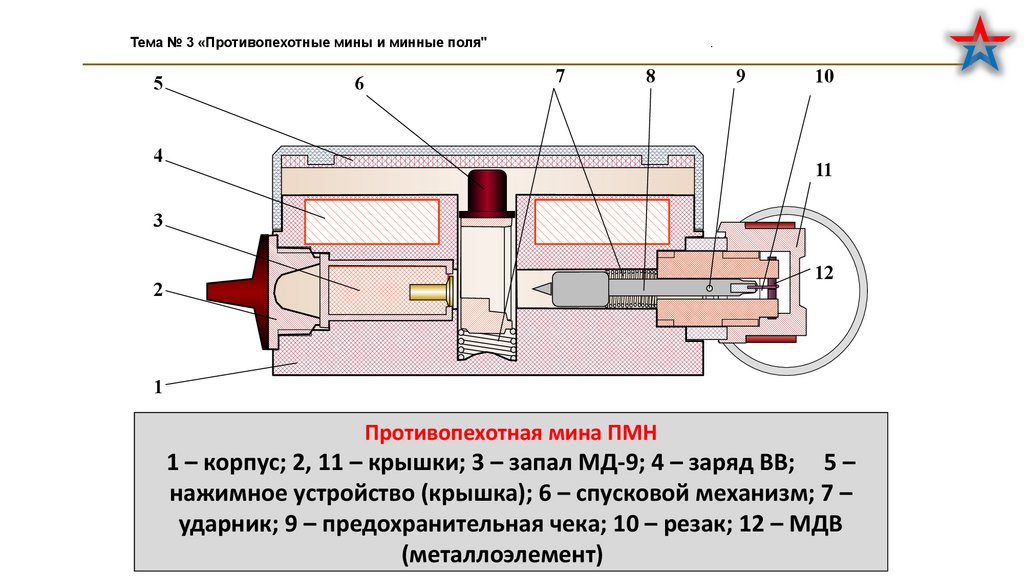

Противопехотная мина ПМН
1 – корпус; 2, 11 – крышки; 3 – запал МД-9; 4 – заряд ВВ; 5 –
нажимное устройство (крышка); 6 – спусковой механизм; 7 –
ударник; 9 – предохранительная чека; 10 – резак; 12 – МДВ
(металлоэлемент)

8.

Для подготовки
установки
Для
мины
в грунт
мины
к установке
(твердый
снег)
необходимо:
необходимо:
1. свинтить колпачок с втулки ударного механизма и
Тема 1.
№ 3 вырыть
«Противопехотные
мины
и минные
поля" мины глубиной 3,5-4
.
лунку
по
размерам
проверить исправность резака и наличие
см;
металлоэлемента;
2. установить мину в лунку и, придерживая ее рукой
2. вновь
навинтить
за колпачок,
не нажимая
наколпачок;
крышку, выдернуть
предохранительную чеку и довернуть усилием руки
3. вывинтить пробку, установить
колпачок; в мину запал МД-9 и
завинтить пробку до отказа.
3. замаскировать мину.

9.

Тема № 3 «Противопехотные мины и минные поля"
.
Летом (при талом грунте) мины
устанавливаются
в
грунт
с
возвышением крышки на 1-2 см над
поверхностью
грунта
и
маскируются
местным
материалом .
При мерзлом и твердом грунте
мины
устанавливаются
на
поверхности грунта и маскируются
местными материалами.
Мины ПМН обезвреживать
запрещается. Они уничтожаются
на месте накладным зарядом
массой 200 г., который
укладывается рядом с миной
Установка мины ПМН
а - в грунт; б - в рыхлый снег

10.

Тема № 3 «Противопехотные мины и минные поля"
.

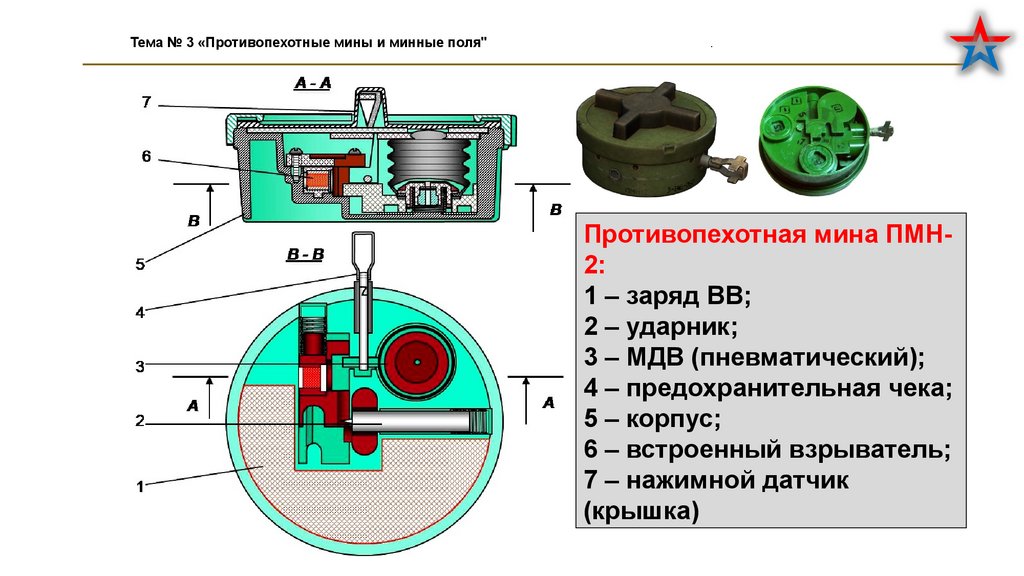

Противопехотная мина ПМН2:
1 – заряд ВВ;
2 – ударник;
3 – МДВ (пневматический);
4 – предохранительная чека;
5 – корпус;
6 – встроенный взрыватель;
7 – нажимной датчик
(крышка)

11.

Тема № 3 «Противопехотные мины и минные поля"
.
Установка мины ПМН-2:
а – в сыпучий грунт; б – на грунт с маскировкой травой, листьями и т.п.; в – в грунт с
маскировкой растительностью; г - при глубине снега менее 10 см

12.

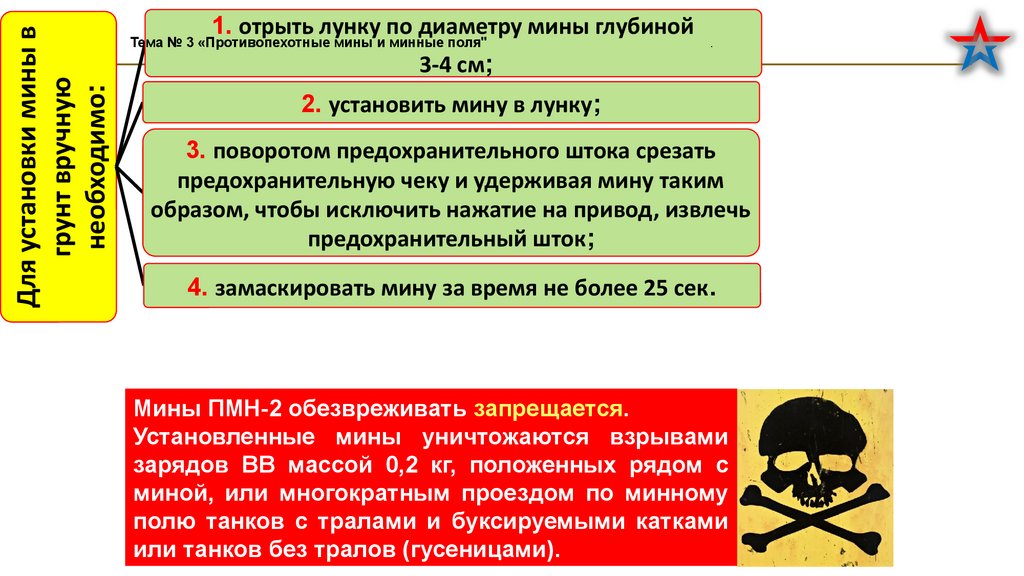

Для установки мины в
грунт вручную
необходимо:
1. отрыть лунку по диаметру мины глубиной
Тема № 3 «Противопехотные мины и минные поля"
3-4 см;
.
2. установить мину в лунку;
3. поворотом предохранительного штока срезать
предохранительную чеку и удерживая мину таким
образом, чтобы исключить нажатие на привод, извлечь
предохранительный шток;
4. замаскировать мину за время не более 25 сек.
Мины ПМН-2 обезвреживать запрещается.
Установленные мины уничтожаются взрывами
зарядов ВВ массой 0,2 кг, положенных рядом с
миной, или многократным проездом по минному
полю танков с тралами и буксируемыми катками
или танков без тралов (гусеницами).

13.

Тема № 3 «Противопехотные мины и минные поля"
.

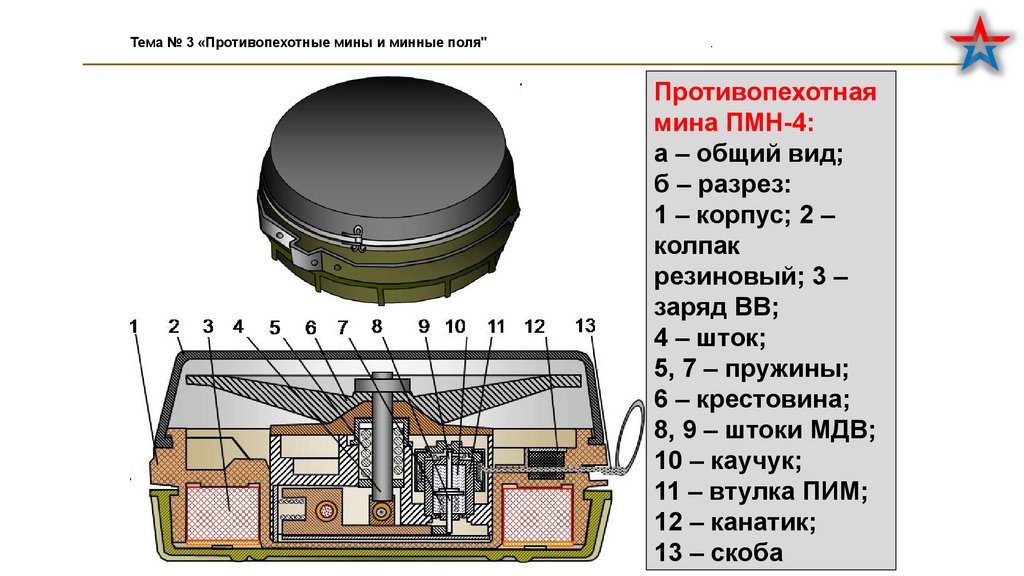

Противопехотная
мина ПМН-4:
а – общий вид;
б – разрез:
1 – корпус; 2 –
колпак
резиновый; 3 –
заряд ВВ;
4 – шток;
5, 7 – пружины;
6 – крестовина;
8, 9 – штоки МДВ;
10 – каучук;
11 – втулка ПИМ;
12 – канатик;
13 – скоба

14.

Тема № 3 «Противопехотные мины и минные поля"
.

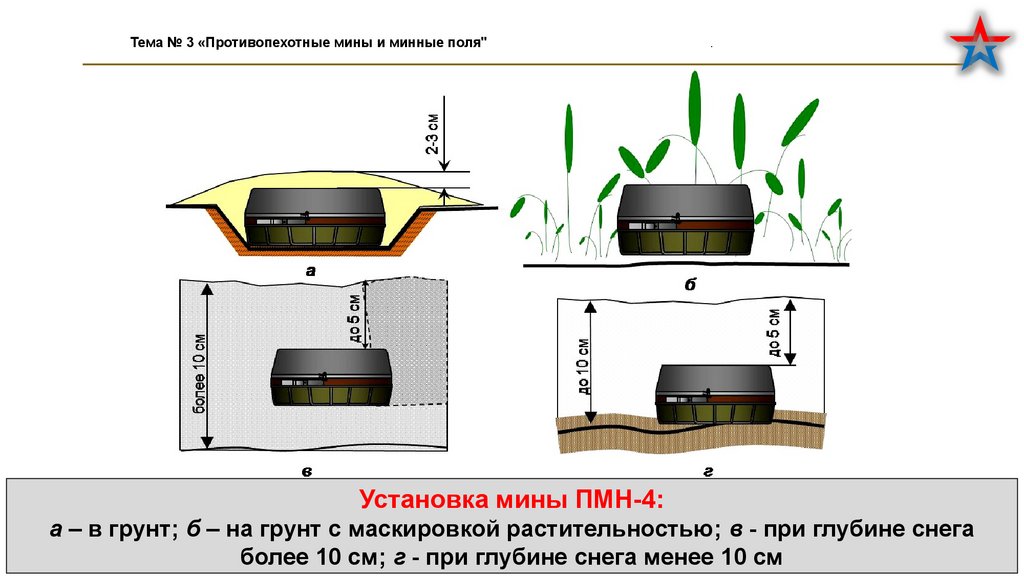

Установка мины ПМН-4:
а – в грунт; б – на грунт с маскировкой растительностью; в - при глубине снега
более 10 см; г - при глубине снега менее 10 см

15.

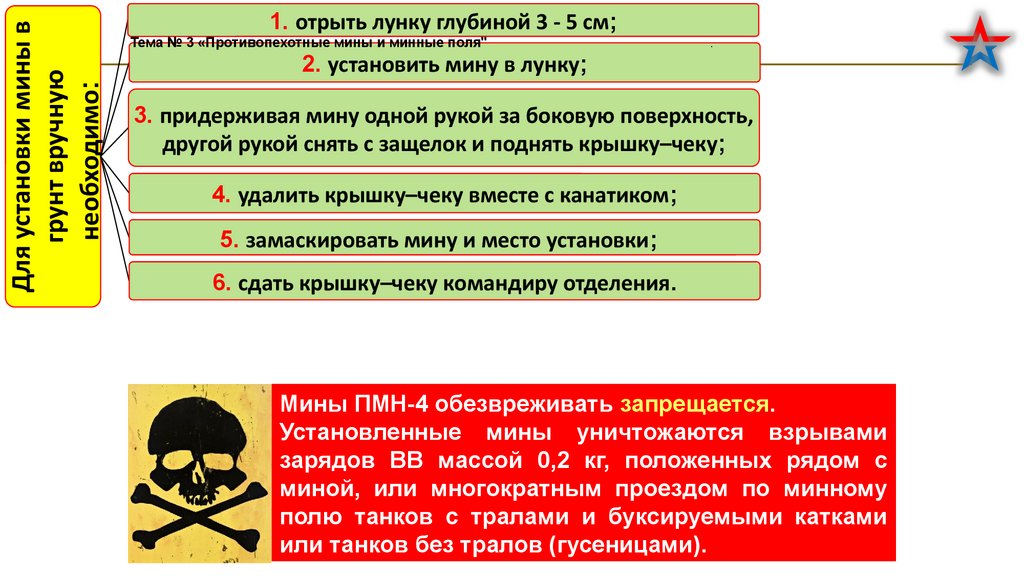

Для установки мины в
грунт вручную
необходимо:
1. отрыть лунку глубиной 3 - 5 см;
Тема № 3 «Противопехотные мины и минные поля"
2. установить мину в лунку;
.
3. придерживая мину одной рукой за боковую поверхность,
другой рукой снять с защелок и поднять крышку–чеку;
4. удалить крышку–чеку вместе с канатиком;
5. замаскировать мину и место установки;
6. сдать крышку–чеку командиру отделения.
Мины ПМН-4 обезвреживать запрещается.
Установленные мины уничтожаются взрывами
зарядов ВВ массой 0,2 кг, положенных рядом с
миной, или многократным проездом по минному
полю танков с тралами и буксируемыми катками
или танков без тралов (гусеницами).

16.

Тема № 3 «Противопехотные мины и минные поля"
.
Учебный вопрос № 2.
Противопехотные осколочные мины кругового поражения, их назначение,
характеристики, общее устройство, типы применяемых взрывателей,
принцип действия. Порядок установки и обезвреживания.

17.

Тема № 3 «Противопехотные мины и минные поля"
.
Осколочные противопехотные мины кругового поражения предназначены
для минирования местности с целью поражения живой силы противника.
ПОМЗ-2
Тип
Масса корпуса, кг
Масса мины (УВК), кг
Масса ВВ, кг
Взрыватель
Радиус сплошного поражения, м
1,2
ПОМЗ-2М ОЗМ-72
ОЗМ-160
ОЗМ с УВК
Осколочная, кругового поражения
1,5
85
0,75
0,75
МУВ, МУВ-2, МУВ-3 с
«Р» - чекой
4
4
5
0,66
МУВ-3,
МУВ-4
25
Способ установки
Масса вышибного заряда, г
-
-
ВРУЧНУЮ
Порох
7
Высота разрыва над поверхностью
грунта, м
-
-
0,5 - 0,8
45
4,5
3
0,015
40
15, 16,
20, 22
Порох
200
Порох
150
До 1,5
-
ПМ-4
-
85; 100; 122 и
120
ПМ-4
-
Применяемые арт. боеприпасы, мм
Средства подрыва
Количество готовых осколков, шт.
-
-
-
-
-
2400

18.

Тема № 3 «Противопехотные мины и минные поля"
.

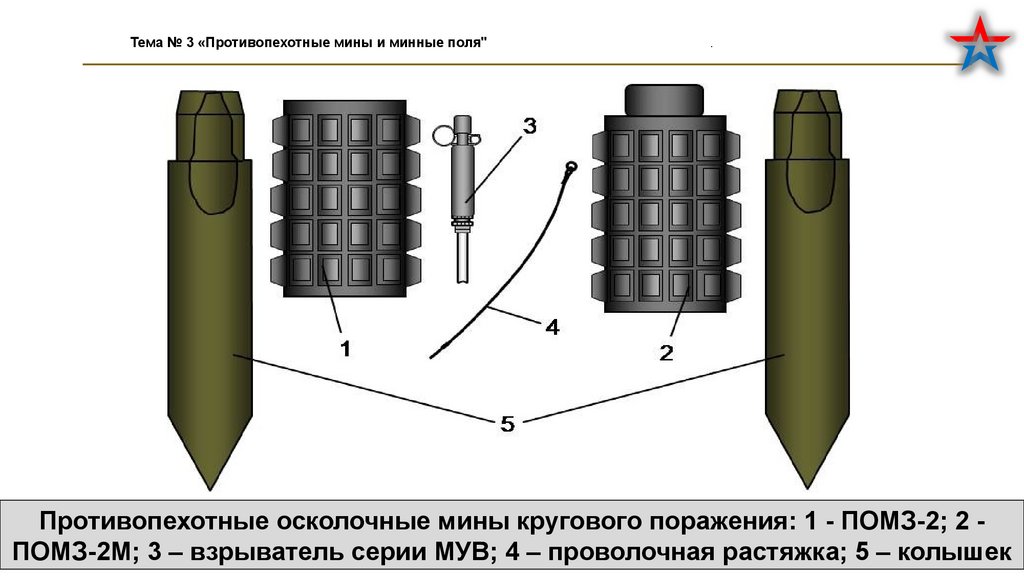

Противопехотные осколочные мины кругового поражения: 1 - ПОМЗ-2; 2 ПОМЗ-2М; 3 – взрыватель серии МУВ; 4 – проволочная растяжка; 5 – колышек

19.

С двумя ветвями проволочных растяжек:
1. забить в грунт два колышка растяжки на расстоянии около 8 м один
от другого;
Тема № 3 «Противопехотные мины и минные
поля"
.
2. надеть проволочную петлю, скрепленную с карабином, на
проволочную растяжку и, туго натянув последнюю, привязать к
колышкам растяжки;
3. забить в грунт установочный колышек, расположив его примерно
посередине проволочной растяжки в сторону противника на
расстоянии от проволоки, равном длине проволочной петли карабина;
4. вложить в корпус мины тротиловую шашку запальным отверстием
вперед и насадить корпус широким отверстием на установочный
колышек ;
5. вставить (ввинтить) взрыватель в верхнее отверстие корпуса мины;
6. надеть на шток ударника взрывателя МУВ предохранительную
трубочку;
7. замаскировать мину;
8. осторожно вытащить предохранительную чеку из взрывателя МУВ-2
или шпильку из верхнего отверстия в штоке ударника взрыватели МУВ
и снять предохранительную трубочку, следя при этом, чтобы
случайным натяжением не выдернуть боевую чеку из взрывателя.

20.

Тема № 3 «Противопехотные мины и минные поля"
.
Схема установки мины ПОМЗ-2М с двумя ветвями проволочной растяжки

21.

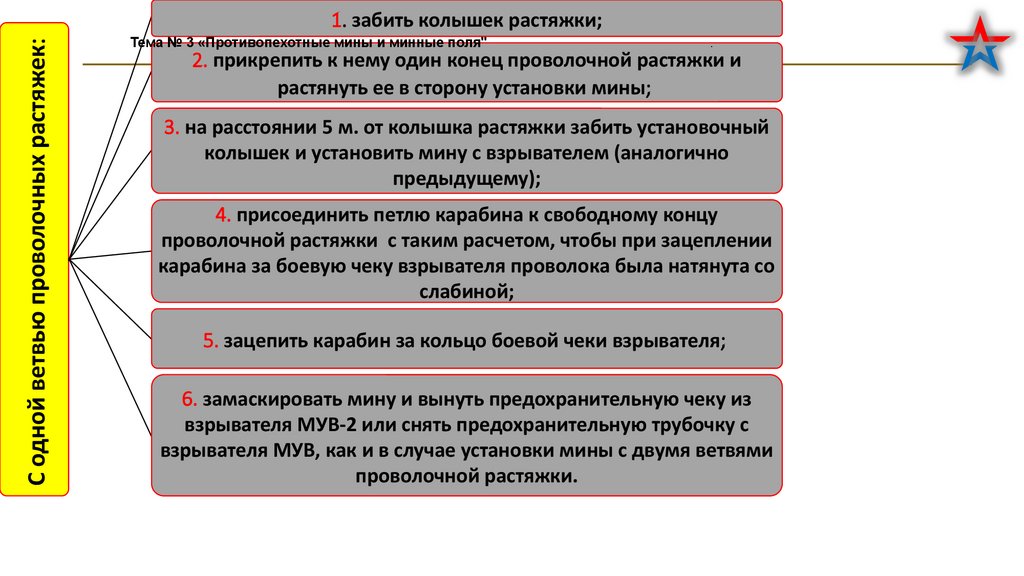

С одной ветвью проволочных растяжек:
1. забить колышек растяжки;
Тема № 3 «Противопехотные мины и минные поля"
.
2. прикрепить к нему один конец проволочной растяжки и
растянуть ее в сторону установки мины;
3. на расстоянии 5 м. от колышка растяжки забить установочный
колышек и установить мину с взрывателем (аналогично
предыдущему);
4. присоединить петлю карабина к свободному концу
проволочной растяжки с таким расчетом, чтобы при зацеплении
карабина за боевую чеку взрывателя проволока была натянута со
слабиной;
5. зацепить карабин за кольцо боевой чеки взрывателя;
6. замаскировать мину и вынуть предохранительную чеку из
взрывателя МУВ-2 или снять предохранительную трубочку с
взрывателя МУВ, как и в случае установки мины с двумя ветвями
проволочной растяжки.

22.

Тема № 3 «Противопехотные мины и минные поля"
.
Установка мины ПОМЗ-2М с одной ветвью растяжки:
1 - мина; 2 – взрыватель МУВ; 3 - установочный колышек;
4 - проволочная растяжка; 5 - колышек растяжки

23.

Обезвреживание мин
производится в
следующем порядке:
1. найдя мину, убедится, что боевая чека надежно
Тема
№ 3 «Противопехотные
мины и минные
поля"
.
удерживается
во взрывателе
(чека
должна быть вставлена до
отказа); если чека взрывателя сдвинулась с места, мину
Обезвреживать мины ПОМЗ-2
и ПОМЗ-2м
разрешается только установленные
обезвреживать
запрещается;
со взрывателем МУВ. Мины, установленные с взрывателем МУВ-2,
2. осторожно
на шток ударника
предохранительную
уничтожаются
тольконадеть
подрыванием
их на
месте установки. При подрывании
трубочку и закрепить ее шпилькой;
мин на месте их установки на проволочные растяжки
из укрытия набрасывается
кошка.
При подтягивании
3. перерезать
проволочную
растяжку;
последней за веревку мина взрывается.
4. вынуть из мины взрыватель;
5. отвинтить запал. ;

24.

Тема № 3 «Противопехотные мины и минные поля"
.
ОЗМ-72 (разрез):
1 – направляющий стакан; 2 –
осколки; 3 – заряд ВВ; 4 –
дополнительный детонатор; 5 –
вышибной заряд; 6 –
центральная втулка; 7 – трубка;
8 – шарик; 9 – ниппель; 10 –
колпачок; 11 – капсюльвоспламенитель; 12 – пробка со
скобой; 13 – верхняя крышка; 14
– втулка с капсюлем–
воспламенителем; 15 –
пружина; 16 – ударник; 17 –
втулка; 18 – пятка ударника; 19 –
предохранительный колпачок;
20 – нижняя крышка; 21 –
натяжной трос; 22 – камера

25.

Тема № 3 «Противопехотные мины и минные поля"
.

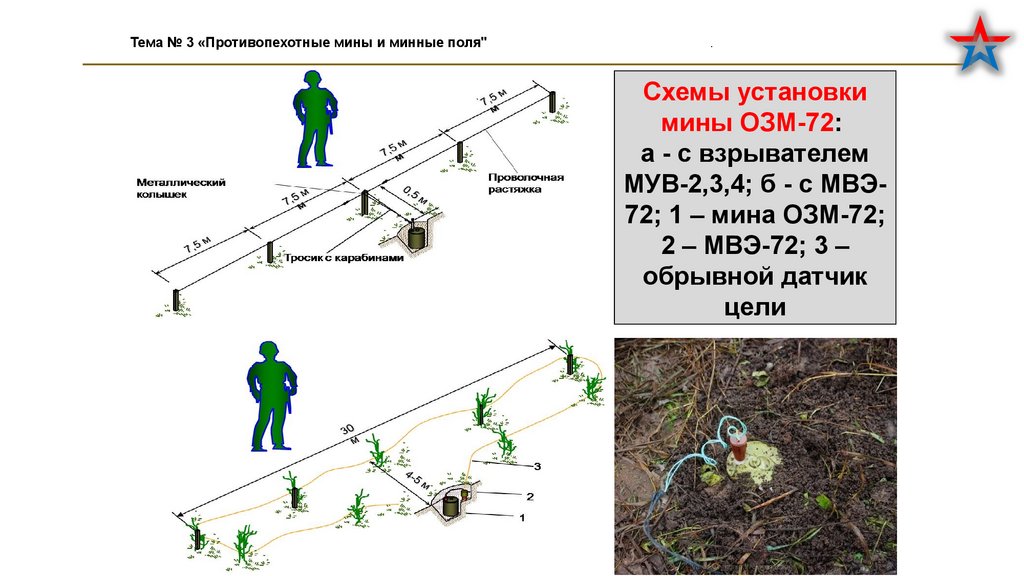

Схемы установки
мины ОЗМ-72:
а - с взрывателем
МУВ-2,3,4; б - с МВЭ72; 1 – мина ОЗМ-72;
2 – МВЭ-72; 3 –
обрывной датчик
цели

26.

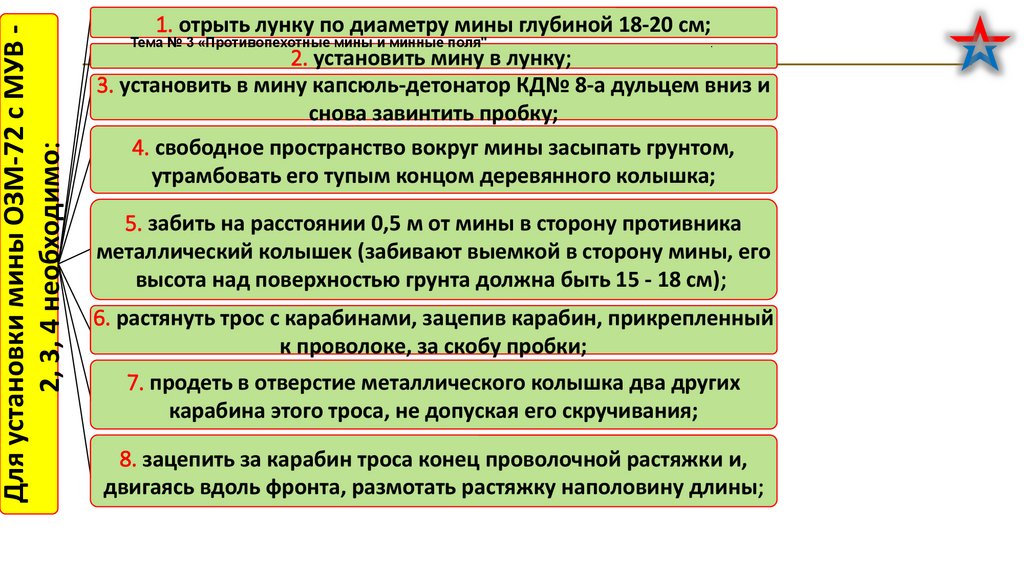

Для установки мины ОЗМ-72 с МУВ 2, 3, 4 необходимо:
1. отрыть лунку по диаметру мины глубиной 18-20 см;
Тема № 3 «Противопехотные мины и минные поля"
.
2. установить мину в лунку;
3. установить в мину капсюль-детонатор КД№ 8-а дульцем вниз и
снова завинтить пробку;
4. свободное пространство вокруг мины засыпать грунтом,
утрамбовать его тупым концом деревянного колышка;
5. забить на расстоянии 0,5 м от мины в сторону противника
металлический колышек (забивают выемкой в сторону мины, его
высота над поверхностью грунта должна быть 15 - 18 см);
6. растянуть трос с карабинами, зацепив карабин, прикрепленный
к проволоке, за скобу пробки;
7. продеть в отверстие металлического колышка два других
карабина этого троса, не допуская его скручивания;
8. зацепить за карабин троса конец проволочной растяжки и,
двигаясь вдоль фронта, размотать растяжку наполовину длины;

27.

Для установки мины ОЗМ-72 с
МУВ -2, 3, 4 необходимо:

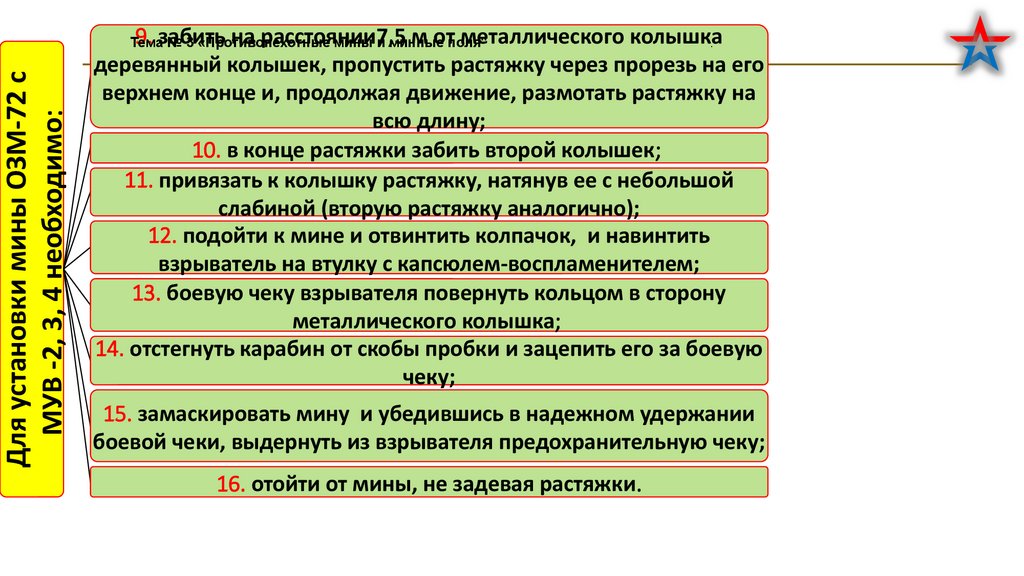

9. забить на расстоянии7,5 м от металлического колышка
.
деревянный колышек, пропустить растяжку через прорезь на его
верхнем конце и, продолжая движение, размотать растяжку на
всю длину;
10. в конце растяжки забить второй колышек;
11. привязать к колышку растяжку, натянув ее с небольшой
слабиной (вторую растяжку аналогично);
12. подойти к мине и отвинтить колпачок, и навинтить
взрыватель на втулку с капсюлем-воспламенителем;
13. боевую чеку взрывателя повернуть кольцом в сторону
металлического колышка;
14. отстегнуть карабин от скобы пробки и зацепить его за боевую
чеку;
Тема № 3 «Противопехотные мины и минные поля"
15. замаскировать мину и убедившись в надежном удержании
боевой чеки, выдернуть из взрывателя предохранительную чеку;
16. отойти от мины, не задевая растяжки.

28.

Для обезвреживания
управляемой мины
необходимо:
1. отключить провода на пункте управления от
Тема № 3 «Противопехотные мины и минные поля"
источника тока (пульта управления, подрывной .
машинки);
Снимать
установленные
в
неуправляемом
варианте
2. отключить накольный механизм от проводной
противопехотные мины ОЗМ-72 категорически запрещается.
сети;
Обезвреживать
мины
ОЗМ-72
разрешается
только
3. снять с мины маскировку и отвинтить от нее
установленные в управляемом варианте.
накольный механизм;
4. навинтить на втулку с капсюлем-воспламенителем
колпачок;
5. снять мину с места установки.

29.

Тема № 3 «Противопехотные мины и минные поля"
.

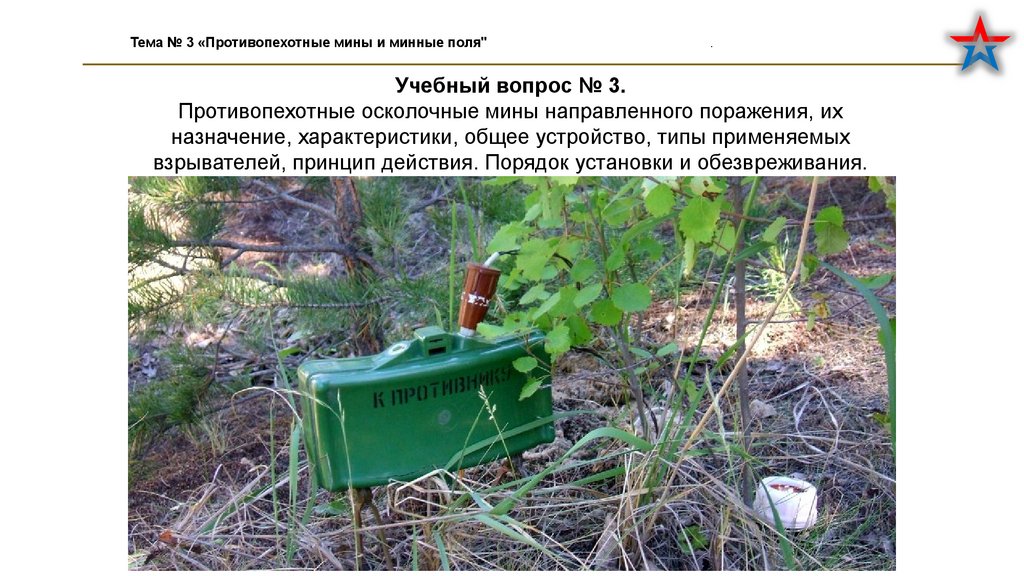

Учебный вопрос № 3.
Противопехотные осколочные мины направленного поражения, их
назначение, характеристики, общее устройство, типы применяемых
взрывателей, принцип действия. Порядок установки и обезвреживания.

30.

Тема № 3 «Противопехотные мины и минные поля"
.

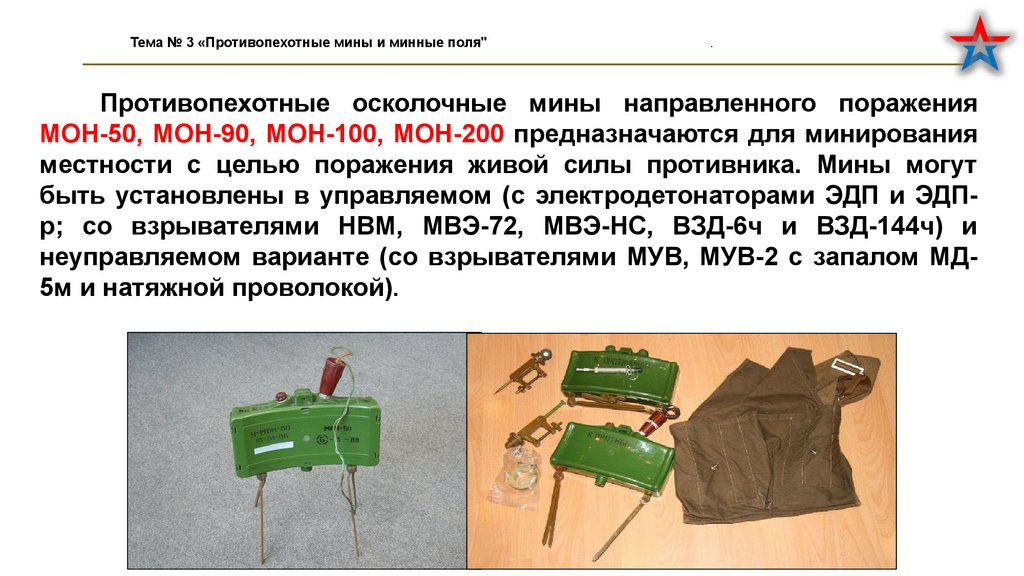

Противопехотные осколочные мины направленного поражения
МОН-50, МОН-90, МОН-100, МОН-200 предназначаются для минирования
местности с целью поражения живой силы противника. Мины могут
быть установлены в управляемом (с электродетонаторами ЭДП и ЭДПр; со взрывателями НВМ, МВЭ-72, МВЭ-НС, ВЗД-6ч и ВЗД-144ч) и
неуправляемом варианте (со взрывателями МУВ, МУВ-2 с запалом МД5м и натяжной проволокой).

31.

Тема № 3 «Противопехотные мины и минные поля"

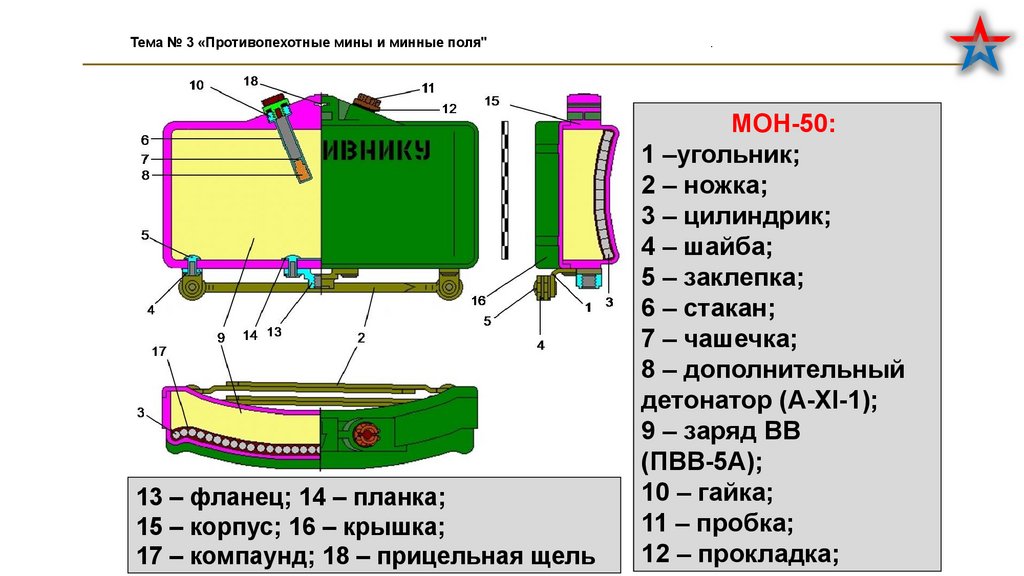

13 – фланец; 14 – планка;
15 – корпус; 16 – крышка;
17 – компаунд; 18 – прицельная щель
.
МОН-50:
1 –угольник;
2 – ножка;
3 – цилиндрик;
4 – шайба;
5 – заклепка;
6 – стакан;
7 – чашечка;
8 – дополнительный
детонатор (A-XI-1);
9 – заряд ВВ
(ПВВ-5А);
10 – гайка;
11 – пробка;
12 – прокладка;

32.

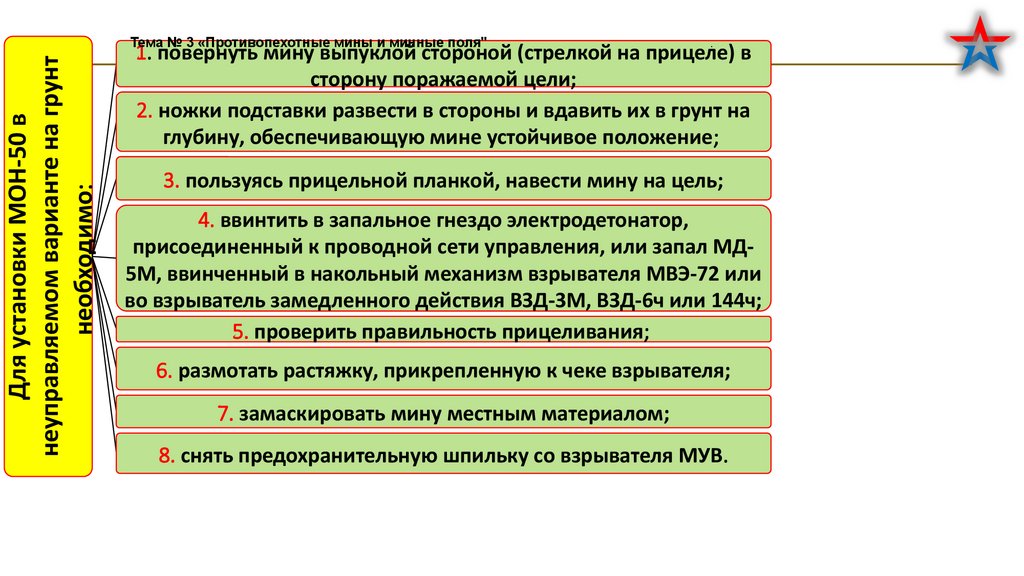

Для установки МОН-50 в
неуправляемом варианте на грунт
необходимо:
Тема № 3 «Противопехотные мины и минные поля"
.
1. повернуть мину выпуклой стороной (стрелкой на прицеле) в
сторону поражаемой цели;
2. ножки подставки развести в стороны и вдавить их в грунт на
глубину, обеспечивающую мине устойчивое положение;
3. пользуясь прицельной планкой, навести мину на цель;
4. ввинтить в запальное гнездо электродетонатор,
присоединенный к проводной сети управления, или запал МД5М, ввинченный в накольный механизм взрывателя МВЭ-72 или
во взрыватель замедленного действия ВЗД-3М, ВЗД-6ч или 144ч;
5. проверить правильность прицеливания;
6. размотать растяжку, прикрепленную к чеке взрывателя;
7. замаскировать мину местным материалом;
8. снять предохранительную шпильку со взрывателя МУВ.

33.

Тема № 3 «Противопехотные мины и минные поля"
.

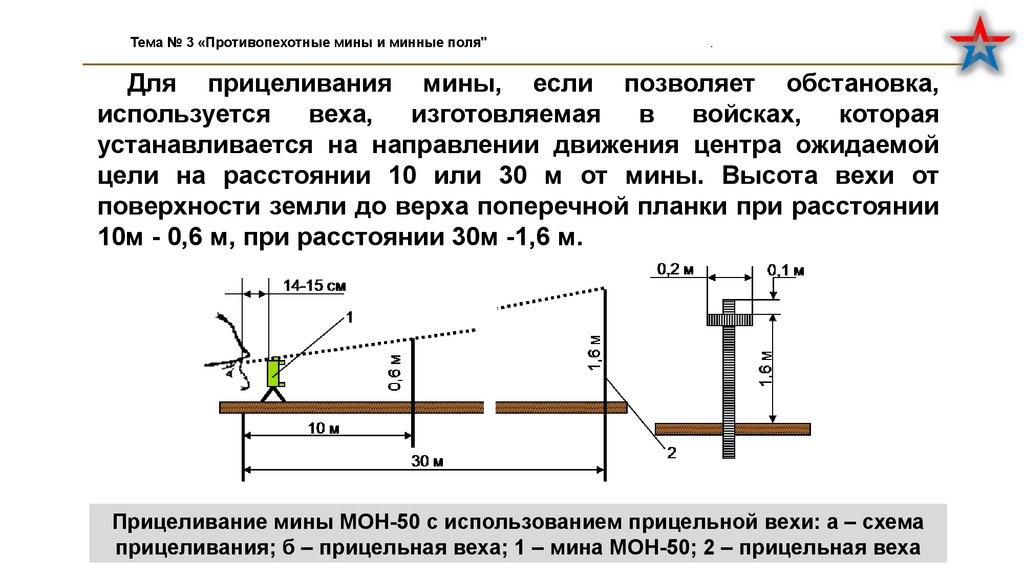

Для прицеливания мины, если позволяет обстановка,
используется веха, изготовляемая в войсках, которая
устанавливается на направлении движения центра ожидаемой
цели на расстоянии 10 или 30 м от мины. Высота вехи от
поверхности земли до верха поперечной планки при расстоянии
10м - 0,6 м, при расстоянии 30м -1,6 м.
Прицеливание мины МОН-50 с использованием прицельной вехи: а – схема
прицеливания; б – прицельная веха; 1 – мина МОН-50; 2 – прицельная веха

34.

Тема № 3 «Противопехотные мины и минные поля"
.

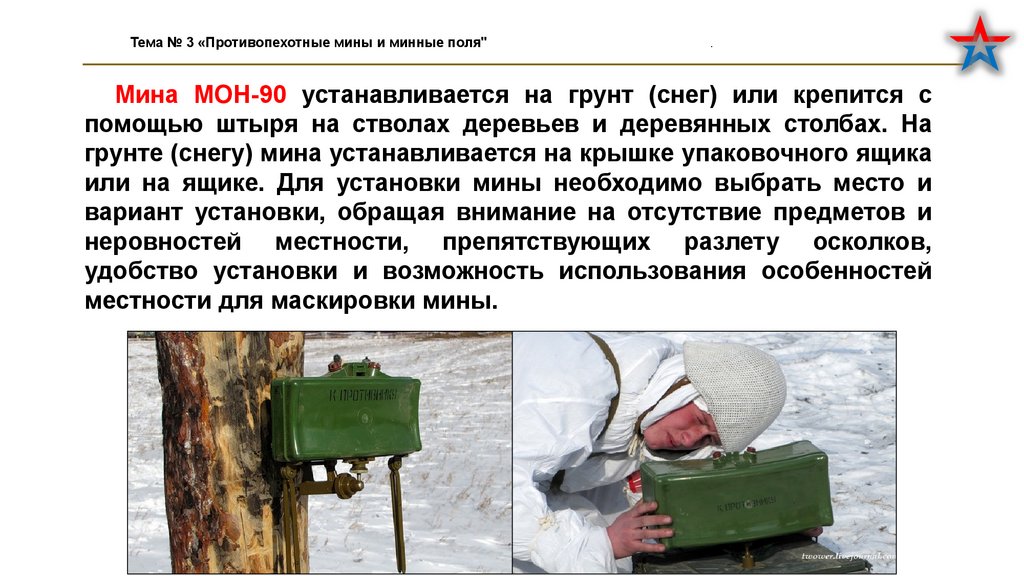

Мина МОН-90 устанавливается на грунт (снег) или крепится с
помощью штыря на стволах деревьев и деревянных столбах. На
грунте (снегу) мина устанавливается на крышке упаковочного ящика
или на ящике. Для установки мины необходимо выбрать место и
вариант установки, обращая внимание на отсутствие предметов и
неровностей местности, препятствующих разлету осколков,
удобство установки и возможность использования особенностей
местности для маскировки мины.

35.

При установке
При установке
мины
на крышку
мины
на ящик:
ящика:
1.1.вскрыть
вскрытьупаковку
упаковкуииизвлечь
извлечьиз
изнее
неемину,
мину,штангу
штангу,и
Тема № 3 «Противопехотные мины и минные поля"
.
рукоятку;
рукоятку
и гвозди;
2. установить
крышку
грунт; его
2. установить
ящик плотно
наплотно
грунт ина
заполнить
грунтом, камнями, а для большей устойчивости
3. забить гвозди в отверстия, расположенные по углам
ящик по периметру присыпать грунтом, камнями;
крышки;
3. закрыть ящик крышкой, застегнуть все замки и
4. вывинтить из крышки ящика заглушку.
вывинтить из крышки заглушку.

36.

Для обезвреживания
управляемой мины
необходимо:
1.
отключить
на пункте
Тема
№ 3 «Противопехотные
миныуправления
и минные поля" от источника тока (пульта
.
управления, подрывной машинки);
Обезвреживать разрешается мины МОН-50 и МОН-90,
установленные в управляемом варианте, и мины
2. отключитьустановленные
электродетонатор со
от проводной
сети;
взрывателями
замедленного
действия ВЗД-6ч или ВЗД-144ч. Мины МОН-50 и МОН3. снять с мины
и вывинтить
из мины
90, маскировку
установленные
в неуправляемом
варианте
электродетонатор;
обезвреживать
запрещается. Они уничтожаются
тралением кошкой из укрытия.
4. снять мину с места установки.

37.

Тема № 3 «Противопехотные мины и минные поля"
.

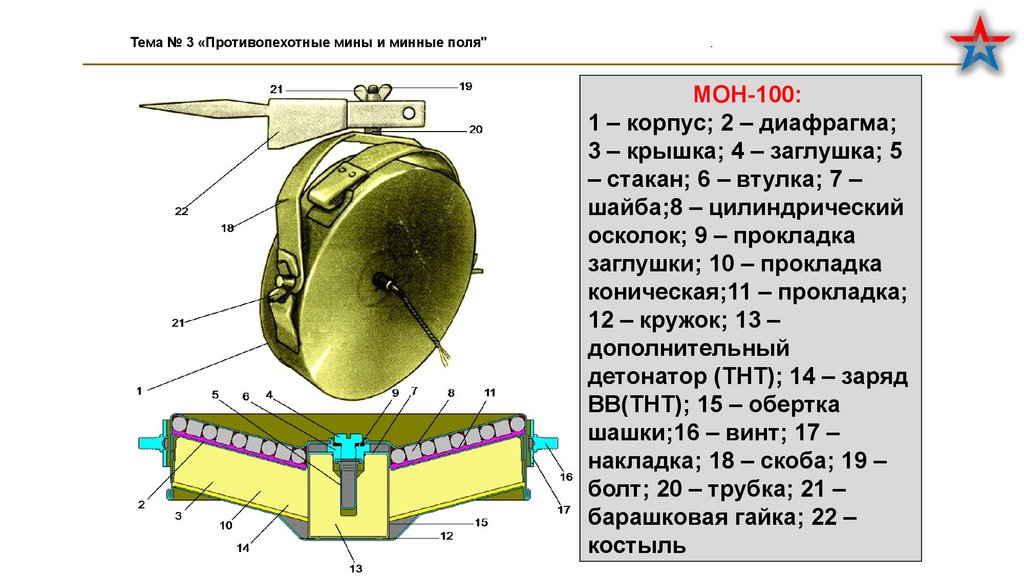

МОН-100:
1 – корпус; 2 – диафрагма;
3 – крышка; 4 – заглушка; 5
– стакан; 6 – втулка; 7 –
шайба;8 – цилиндрический
осколок; 9 – прокладка
заглушки; 10 – прокладка
коническая;11 – прокладка;
12 – кружок; 13 –
дополнительный
детонатор (ТНТ); 14 – заряд
ВВ(ТНТ); 15 – обертка
шашки;16 – винт; 17 –
накладка; 18 – скоба; 19 –
болт; 20 – трубка; 21 –
барашковая гайка; 22 –
костыль

38.

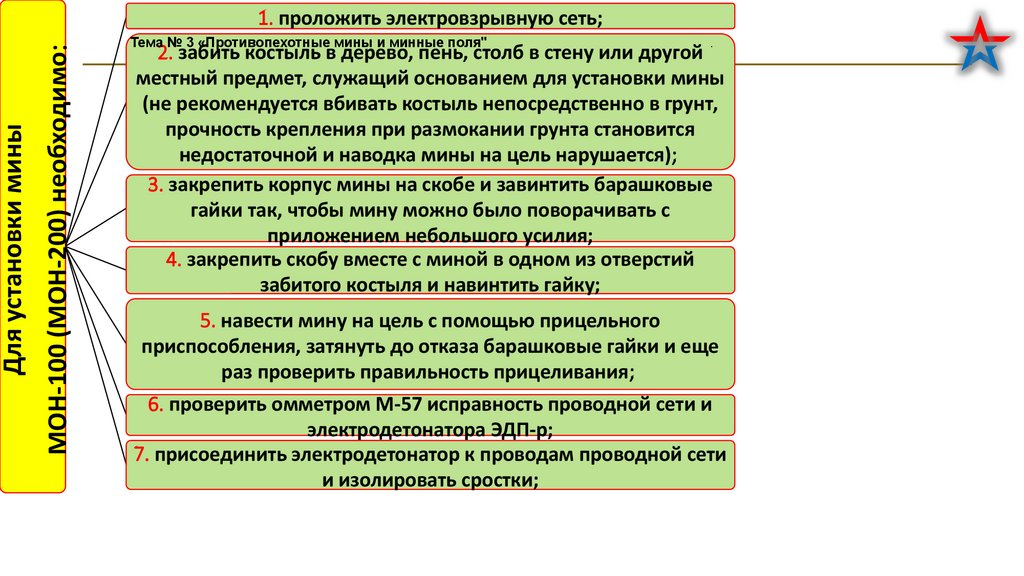

МОН-100 (МОН-200) необходимо:
Для установки мины
1. проложить электровзрывную сеть;
Тема № 3 «Противопехотные мины и минные поля"
.
2. забить костыль в дерево, пень, столб в стену или другой
местный предмет, служащий основанием для установки мины
(не рекомендуется вбивать костыль непосредственно в грунт,
прочность крепления при размокании грунта становится
недостаточной и наводка мины на цель нарушается);
3. закрепить корпус мины на скобе и завинтить барашковые
гайки так, чтобы мину можно было поворачивать с
приложением небольшого усилия;
4. закрепить скобу вместе с миной в одном из отверстий
забитого костыля и навинтить гайку;
5. навести мину на цель с помощью прицельного
приспособления, затянуть до отказа барашковые гайки и еще
раз проверить правильность прицеливания;
6. проверить омметром М-57 исправность проводной сети и
электродетонатора ЭДП-р;
7. присоединить электродетонатор к проводам проводной сети
и изолировать сростки;

39.

Для установки
Для обезвреживания
мины МОН 100
мины необходимо:
(МОН-200)
необходимо:
8. вывинтитьнапробку
изуправления
запальногоисточник
гнезда мины
и
1.
отсоединить
пункте
тока
от
Тема № 3 «Противопехотные
мины
и минные
поля"
.
ввинтить
всети
него
ЭДП-р;
электровзрывной
и электродетонатор
изолировать концы
проводов;
9. замаскировать мину и провода;
2. подойдя к месту установки мины, отсоединить (отрезать по
10. после
удаления
личного состава
из зоны поражения
одному)
провода
электродетонатора
от проводов
проводной
установленными минами,
сети; проверить исправность
электровзрывной цепи мин с пункта управления.
3. вывинтить электродетонатор из запального гнезда мины;
4. снять корпус мины и приспособление для установки и
крепления мины с места установки.

40.

Тема № 3 «Противопехотные мины и минные поля"
.
Учебный вопрос № 4.
Противопехотные мины, устанавливаемые средствами дистанционного
минирования, их назначение, характеристики, общее устройство, типы
применяемых взрывателей, принцип действия. Порядок установки и
обезвреживания.

41.

Тема № 3 «Противопехотные мины и минные поля"
.
Переносной комплект минирования
Комплект минирования ПКМ предназначен для минирования
местности из разовых минных кассет.

42.

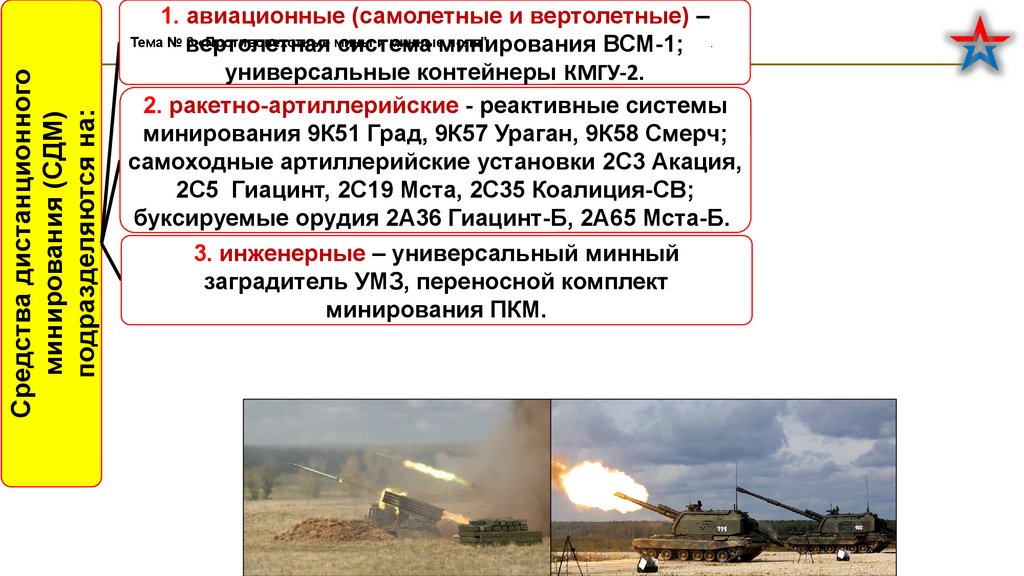

Средства дистанционного
минирования (СДМ)
подразделяются на:
1. авиационные (самолетные и вертолетные) –
Тема № вертолетная
3 «Противопехотные мины
и минныеминирования
поля"
система
ВСМ-1; .
универсальные контейнеры КМГУ-2.
2. ракетно-артиллерийские - реактивные системы
минирования 9К51 Град, 9К57 Ураган, 9К58 Смерч;
самоходные артиллерийские установки 2С3 Акация,
2С5 Гиацинт, 2С19 Мста, 2С35 Коалиция-СВ;
буксируемые орудия 2А36 Гиацинт-Б, 2А65 Мста-Б.
3. инженерные – универсальный минный
заградитель УМЗ, переносной комплект
минирования ПКМ.

43.

Тема № 3 «Противопехотные мины и минные поля"
.
9К57 Ураган
ЗиЛ-131
2С19 Мста
2С3 Акация
контейнер КМГУ-2
ВСМ-1

44.

Тема № 3 «Противопехотные мины и минные поля"
.

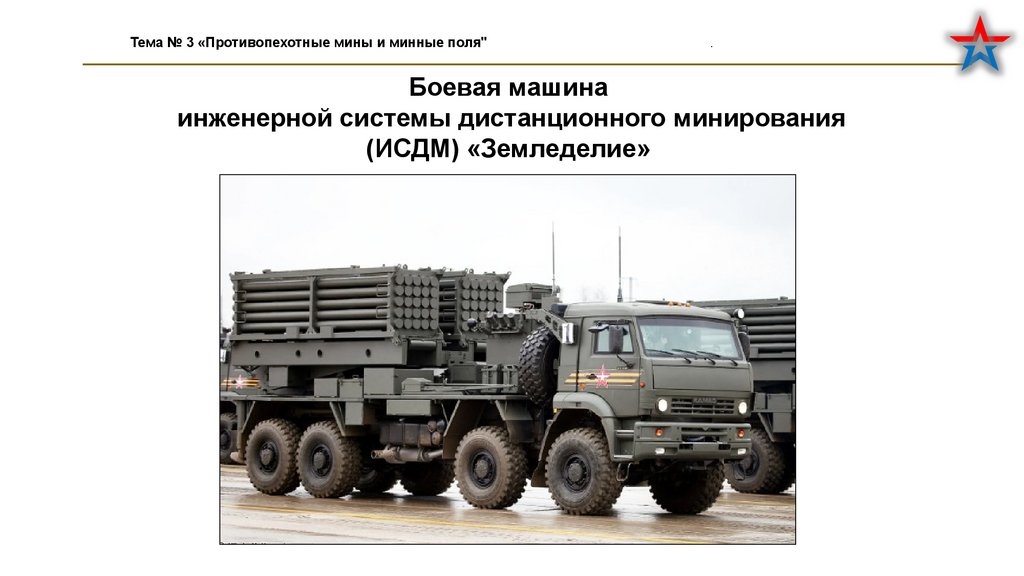

Боевая машина
инженерной системы дистанционного минирования
(ИСДМ) «Земледелие»

45.

Тема № 3 «Противопехотные мины и минные поля"
.

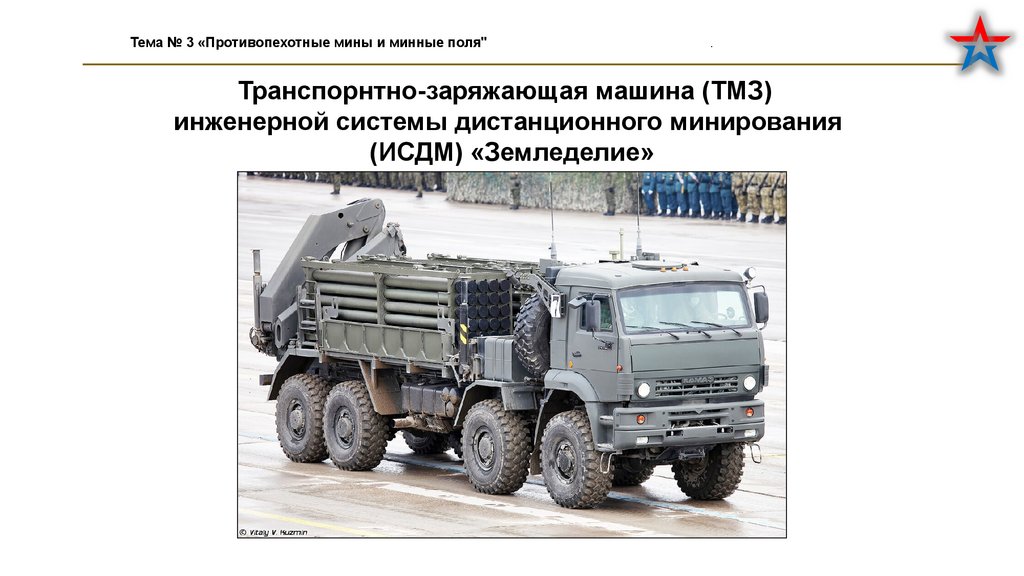

Транспорнтно-заряжающая машина (ТМЗ)
инженерной системы дистанционного минирования
(ИСДМ) «Земледелие»

46.

Тема № 3 «Противопехотные мины и минные поля"
.

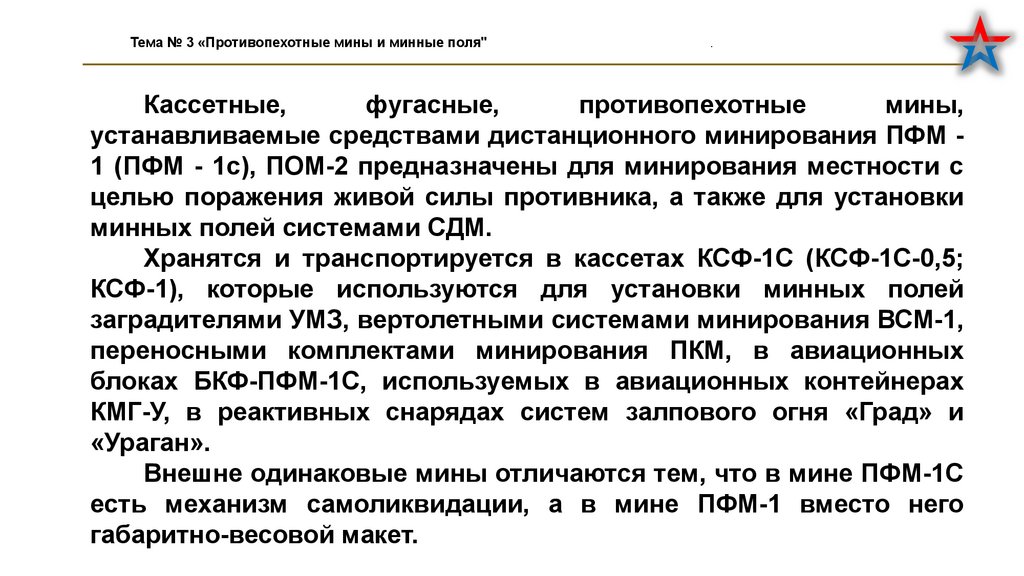

Кассетные,
фугасные,
противопехотные
мины,
устанавливаемые средствами дистанционного минирования ПФМ 1 (ПФМ - 1с), ПОМ-2 предназначены для минирования местности с
целью поражения живой силы противника, а также для установки
минных полей системами СДМ.

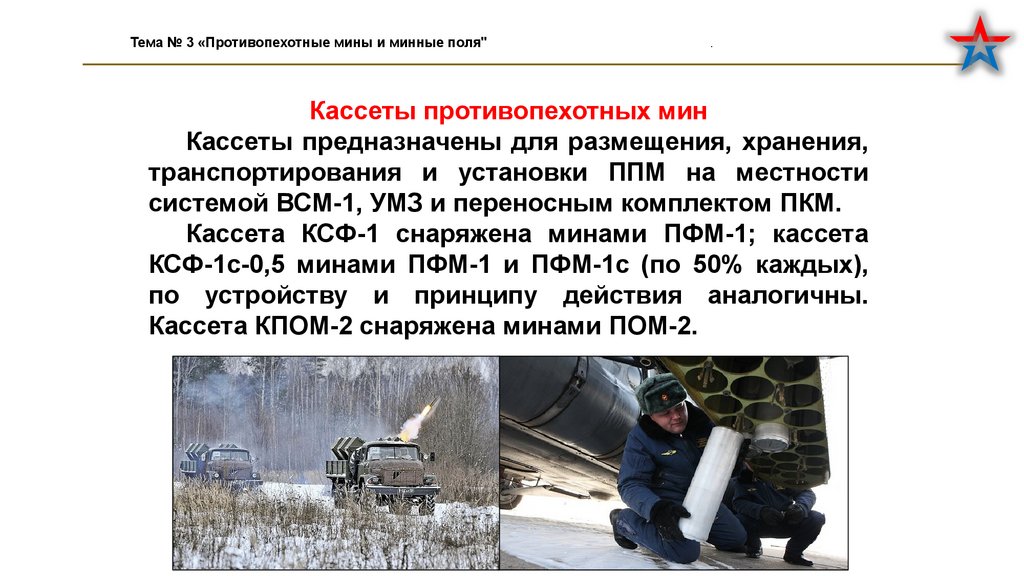

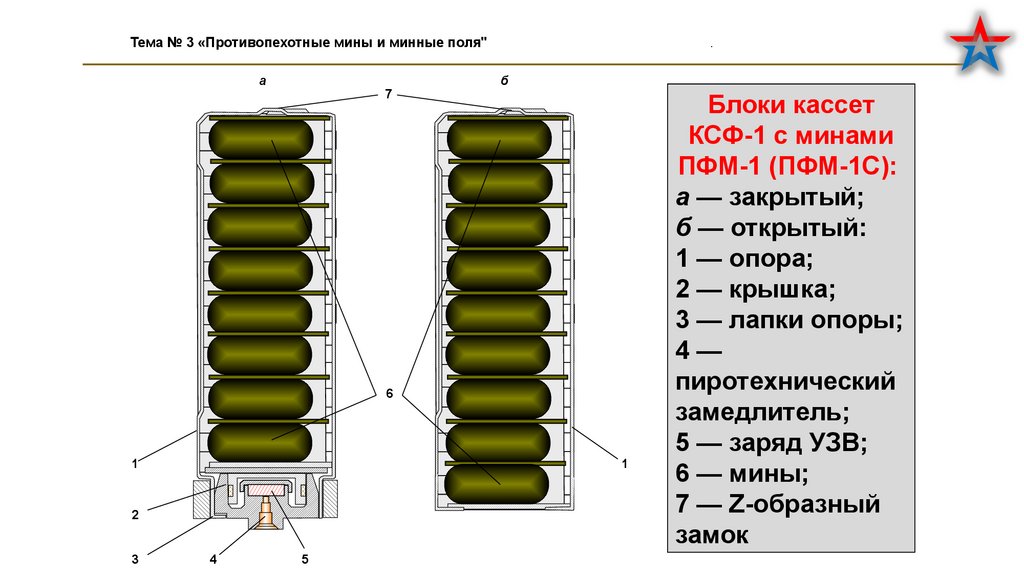

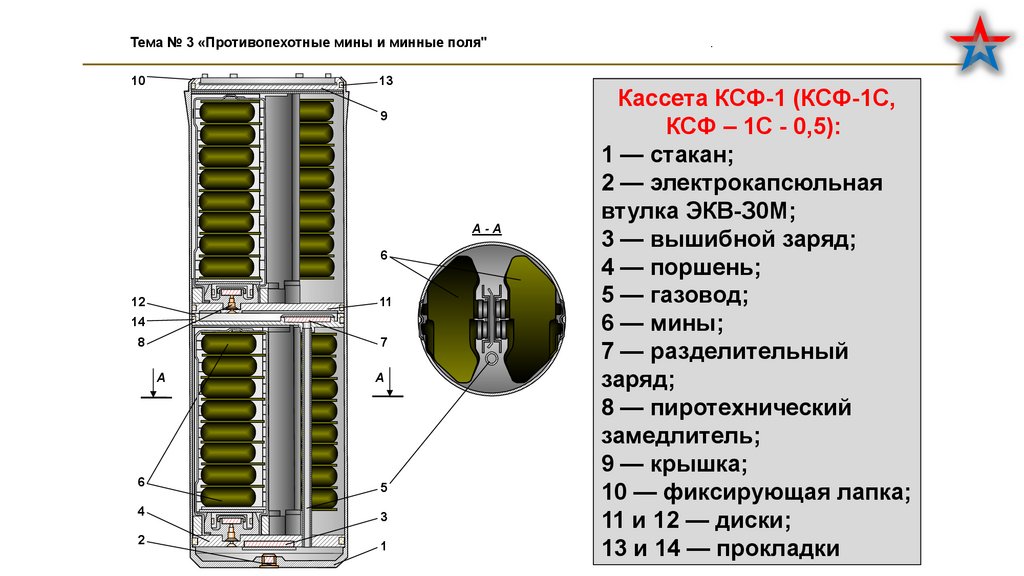

Хранятся и транспортируется в кассетах КСФ-1С (КСФ-1С-0,5;
КСФ-1), которые используются для установки минных полей
заградителями УМЗ, вертолетными системами минирования ВСМ-1,
переносными комплектами минирования ПКМ, в авиационных
блоках БКФ-ПФМ-1С, используемых в авиационных контейнерах
КМГ-У, в реактивных снарядах систем залпового огня «Град» и
«Ураган».
Внешне одинаковые мины отличаются тем, что в мине ПФМ-1С
есть механизм самоликвидации, а в мине ПФМ-1 вместо него
габаритно-весовой макет.

47.

Тема № 3 «Противопехотные мины и минные поля"
.

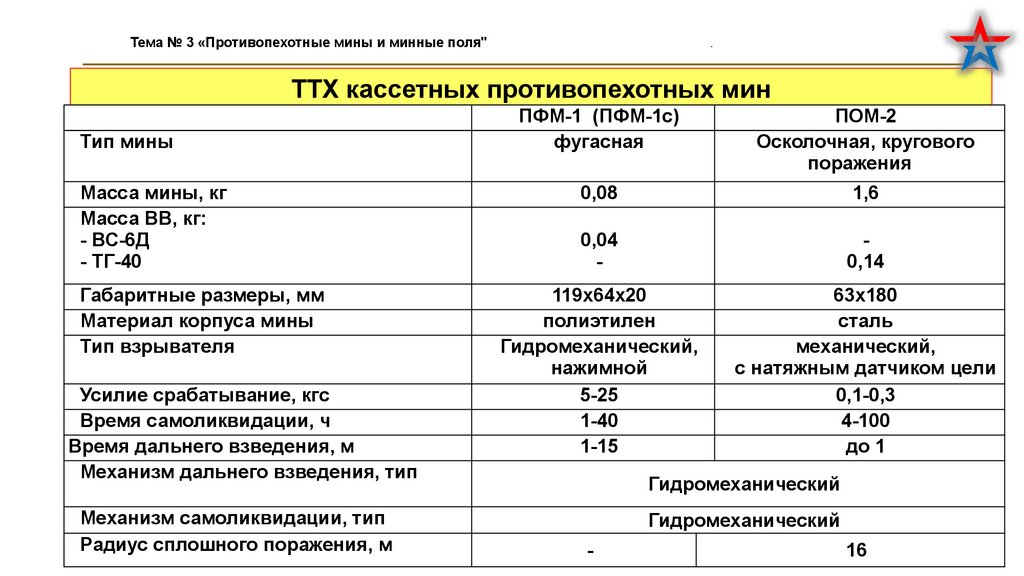

ТТХ кассетных противопехотных мин
Тип мины
Масса мины, кг
Масса ВВ, кг:
- ВС-6Д
- ТГ-40
Габаритные размеры, мм
Материал корпуса мины
Тип взрывателя
Усилие срабатывание, кгс
Время самоликвидации, ч
Время дальнего взведения, м
Механизм дальнего взведения, тип
Механизм самоликвидации, тип
Радиус сплошного поражения, м
ПФМ-1 (ПФМ-1с)
фугасная
ПОМ-2
Осколочная, кругового
поражения
0,08
1,6
0,04
-
0,14
119х64х20
полиэтилен
Гидромеханический,
нажимной
5-25
1-40
1-15
63х180
сталь
механический,
с натяжным датчиком цели
0,1-0,3
4-100
до 1
Гидромеханический
Гидромеханический
-
16

48.

Тема № 3 «Противопехотные мины и минные поля"
1
2
3
4 5
6
7
8
9
10
11
12
23
22
21
20
19 18
17 16 15 14 13
.
Устройство мины ПФМ–1С:
1 - корпус мины, 2 - заряд ВВ,
3 – кольцо; 4 – корпус МДВ; 5,
9 и 18 - пружины; 6 и 17 –
штоки с поршнями; 7 и 19 –
камера с жидким каучуком; 8
– крышка; 10 – чека; 11 –
ударник; 12 – втулка; 13 –
стабилизирующее крыло; 14 –
движок; 15 – детонатор; 16 –
колпачок; 20 – отверстие; 21 –
капсюль-детонатор; 22 –
шарик; 23 – боевая пружина

49.

Тема № 3 «Противопехотные мины и минные поля"
.

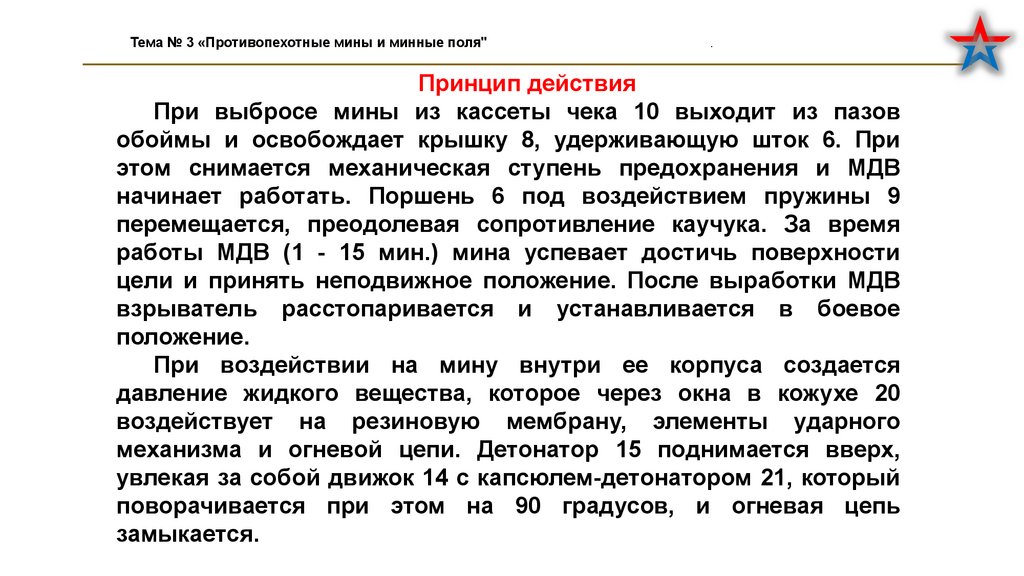

Принцип действия
При выбросе мины из кассеты чека 10 выходит из пазов
обоймы и освобождает крышку 8, удерживающую шток 6. При
этом снимается механическая ступень предохранения и МДВ
начинает работать. Поршень 6 под воздействием пружины 9
перемещается, преодолевая сопротивление каучука. За время
работы МДВ (1 - 15 мин.) мина успевает достичь поверхности
цели и принять неподвижное положение. После выработки МДВ
взрыватель расстопаривается и устанавливается в боевое
положение.
При воздействии на мину внутри ее корпуса создается
давление жидкого вещества, которое через окна в кожухе 20
воздействует на резиновую мембрану, элементы ударного
механизма и огневой цепи. Детонатор 15 поднимается вверх,
увлекая за собой движок 14 с капсюлем-детонатором 21, который
поворачивается при этом на 90 градусов, и огневая цепь
замыкается.

50.

Тема № 3 «Противопехотные мины и минные поля"
.

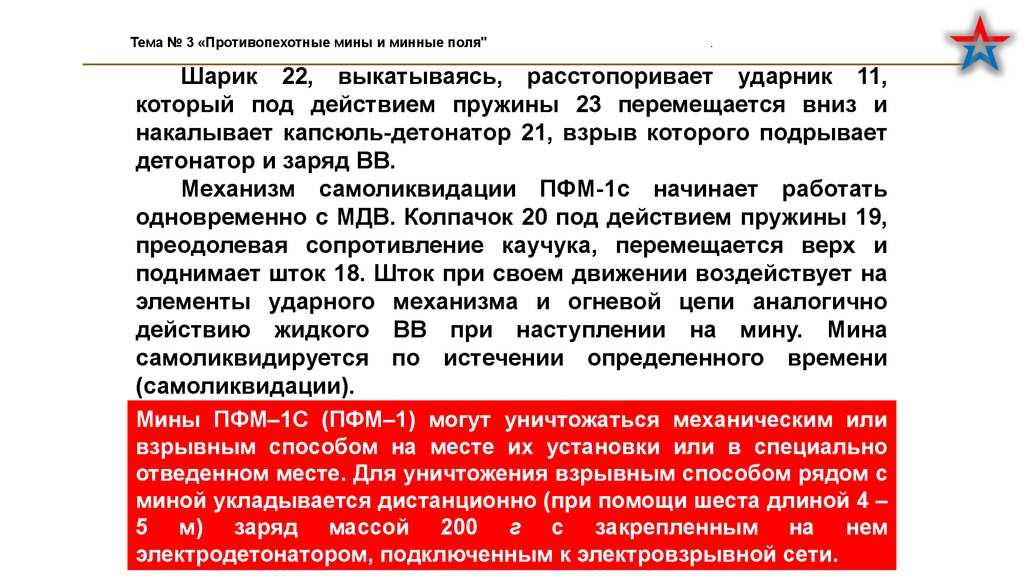

Шарик 22, выкатываясь, расстопоривает ударник 11,
который под действием пружины 23 перемещается вниз и
накалывает капсюль-детонатор 21, взрыв которого подрывает
детонатор и заряд ВВ.
Механизм самоликвидации ПФМ-1с начинает работать
одновременно с МДВ. Колпачок 20 под действием пружины 19,
преодолевая сопротивление каучука, перемещается верх и
поднимает шток 18. Шток при своем движении воздействует на
элементы ударного механизма и огневой цепи аналогично
действию жидкого ВВ при наступлении на мину. Мина
самоликвидируется по истечении определенного времени
(самоликвидации).
Мины ПФМ–1С (ПФМ–1) могут уничтожаться механическим или
взрывным способом на месте их установки или в специально
отведенном месте. Для уничтожения взрывным способом рядом с
миной укладывается дистанционно (при помощи шеста длиной 4 –
5 м) заряд массой 200 г с закрепленным на нем
электродетонатором, подключенным к электровзрывной сети.

51.

Тема № 3 «Противопехотные мины и минные поля"
.
3
6
5
7
4
11
10
б
8
1
9
в
2
12
а

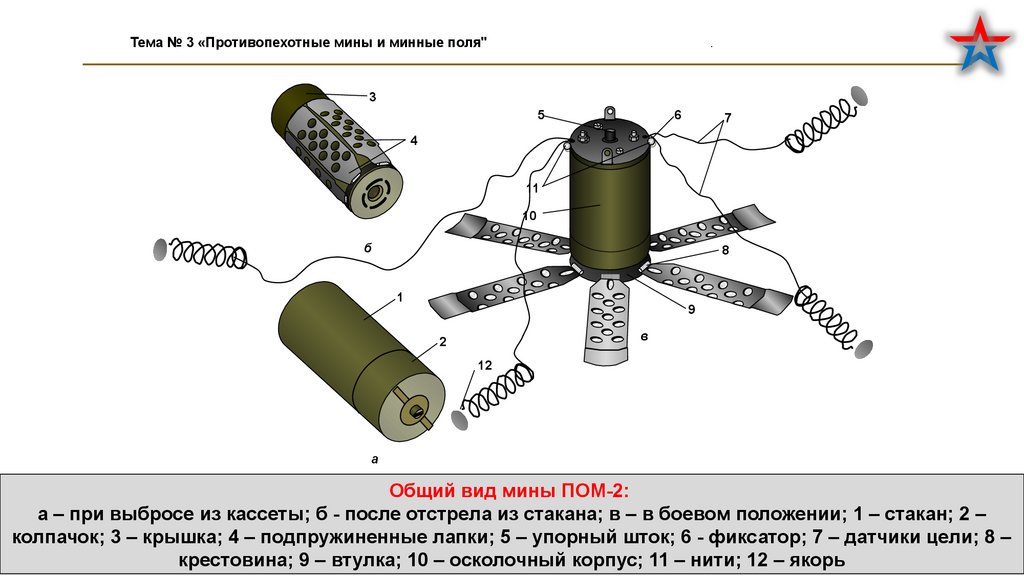

Общий вид мины ПОМ-2:
а – при выбросе из кассеты; б - после отстрела из стакана; в – в боевом положении; 1 – стакан; 2 –
колпачок; 3 – крышка; 4 – подпружиненные лапки; 5 – упорный шток; 6 - фиксатор; 7 – датчики цели; 8 –
крестовина; 9 – втулка; 10 – осколочный корпус; 11 – нити; 12 – якорь

52.

Тема № 3 «Противопехотные мины и минные поля"
9
8
7
10
6
11
5
12
13
14
4
15
16
17
3
18
2
19
1
20
.

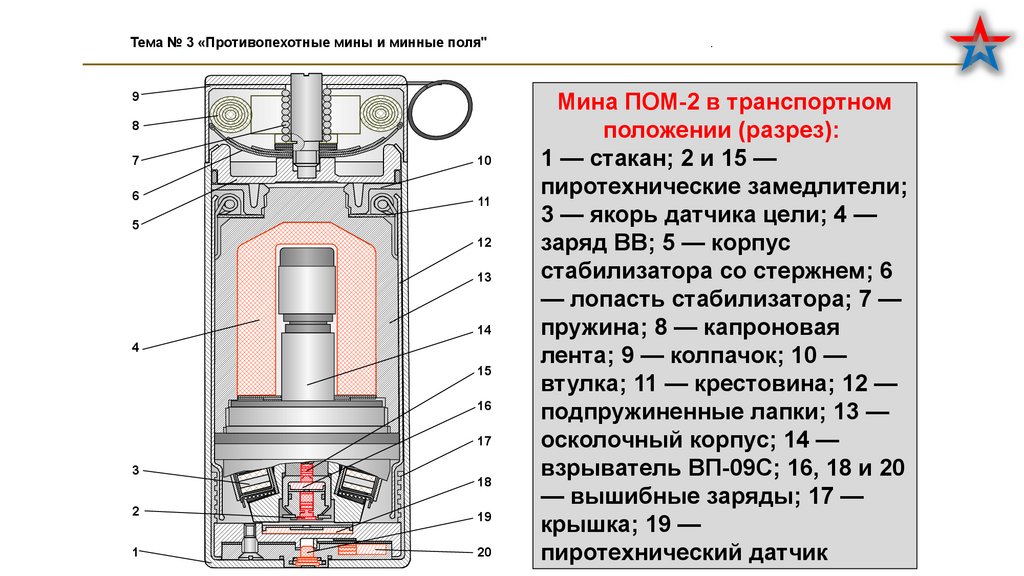

Мина ПОМ-2 в транспортном
положении (разрез):
1 — стакан; 2 и 15 —
пиротехнические замедлители;
3 — якорь датчика цели; 4 —
заряд ВВ; 5 — корпус
стабилизатора со стержнем; 6
— лопасть стабилизатора; 7 —
пружина; 8 — капроновая
лента; 9 — колпачок; 10 —
втулка; 11 — крестовина; 12 —
подпружиненные лапки; 13 —
осколочный корпус; 14 —
взрыватель ВП-09С; 16, 18 и 20
— вышибные заряды; 17 —
крышка; 19 —
пиротехнический датчик

53.

Тема № 3 «Противопехотные мины и минные поля"
.

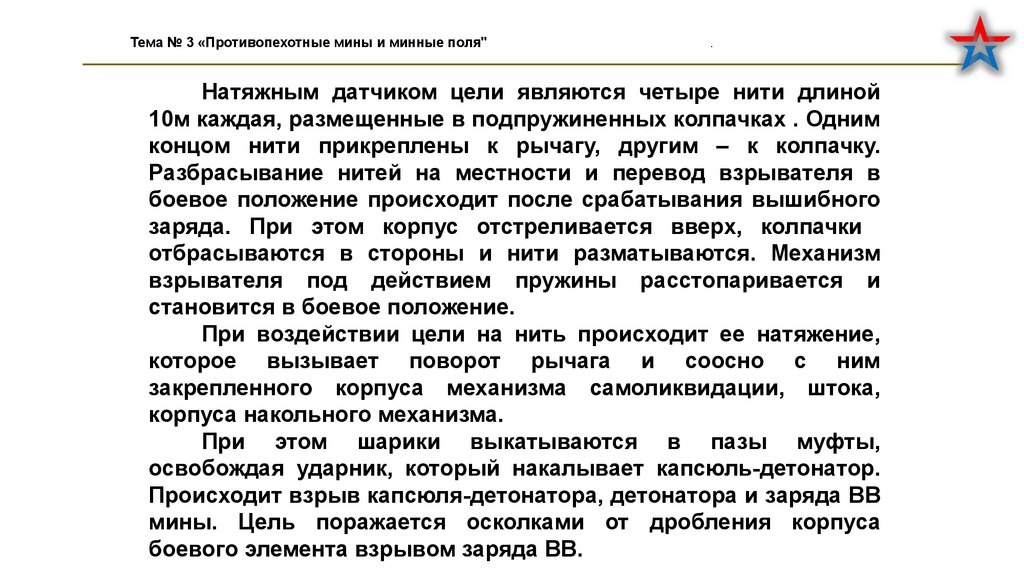

Натяжным датчиком цели являются четыре нити длиной
10м каждая, размещенные в подпружиненных колпачках . Одним
концом нити прикреплены к рычагу, другим – к колпачку.
Разбрасывание нитей на местности и перевод взрывателя в
боевое положение происходит после срабатывания вышибного
заряда. При этом корпус отстреливается вверх, колпачки
отбрасываются в стороны и нити разматываются. Механизм
взрывателя под действием пружины расстопаривается и
становится в боевое положение.
При воздействии цели на нить происходит ее натяжение,
которое вызывает поворот рычага и соосно с ним
закрепленного корпуса механизма самоликвидации, штока,
корпуса накольного механизма.
При этом шарики выкатываются в пазы муфты,
освобождая ударник, который накалывает капсюль-детонатор.
Происходит взрыв капсюля-детонатора, детонатора и заряда ВВ
мины. Цель поражается осколками от дробления корпуса
боевого элемента взрывом заряда ВВ.

54.

Тема № 3 «Противопехотные мины и минные поля"
.

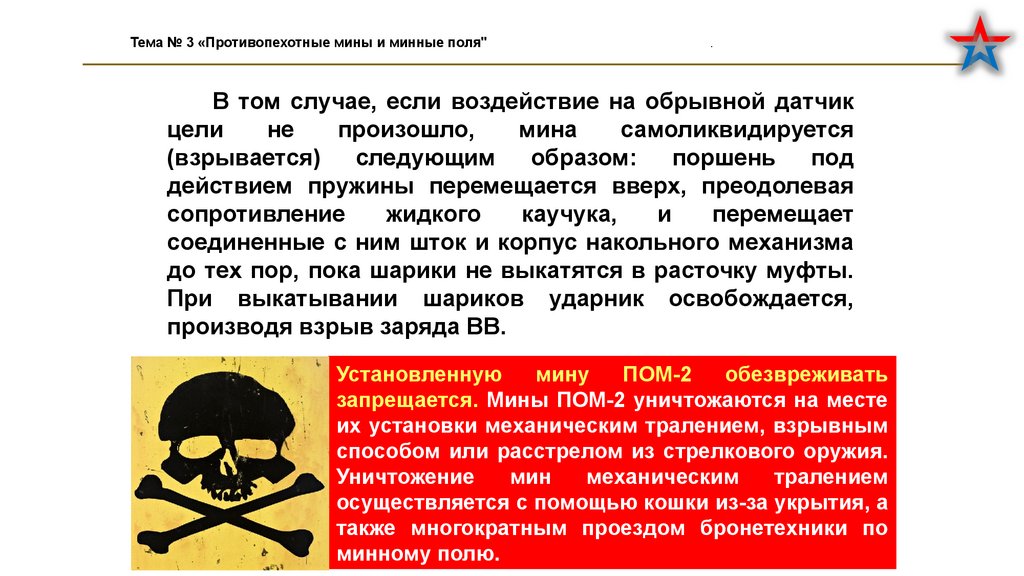

В том случае, если воздействие на обрывной датчик
цели
не
произошло,
мина
самоликвидируется
(взрывается) следующим образом: поршень под
действием пружины перемещается вверх, преодолевая
сопротивление
жидкого
каучука,
и
перемещает
соединенные с ним шток и корпус накольного механизма
до тех пор, пока шарики не выкатятся в расточку муфты.
При выкатывании шариков ударник освобождается,
производя взрыв заряда ВВ.
Установленную
мину
ПОМ-2
обезвреживать
запрещается. Мины ПОМ-2 уничтожаются на месте
их установки механическим тралением, взрывным
способом или расстрелом из стрелкового оружия.
Уничтожение
мин
механическим
тралением
осуществляется с помощью кошки из-за укрытия, а
также многократным проездом бронетехники по
минному полю.

55.

Тема № 3 «Противопехотные мины и минные поля"
.
Кассеты противопехотных мин
Кассеты предназначены для размещения, хранения,
транспортирования и установки ППМ на местности
системой ВСМ-1, УМЗ и переносным комплектом ПКМ.
Кассета КСФ-1 снаряжена минами ПФМ-1; кассета
КСФ-1с-0,5 минами ПФМ-1 и ПФМ-1с (по 50% каждых),
по устройству и принципу действия аналогичны.
Кассета КПОМ-2 снаряжена минами ПОМ-2.

56.

Тема № 3 «Противопехотные мины и минные поля"
.
Тактико-технические характеристики кассет
КСФ -1 (КСФ -1с-0,5)
КПОМ-2
Габаритные размеры, мм
- длина
- диаметр
480
140
480
140
Масса
кассеты, кг
9,2
9,6
КСФ -1 (72 ПФМ -1);
КСФ -1с-0,5 (по 36 мин
ПФМ -1 и ПФМ -1с в
закрытых блоках)
4
(ПОМ-2)
Масса
вышибного
заряда (черный порох), кг
0,01
0.01
Срок хранения, лет
до 10
до 10
снаряженной
Количество мин, шт.

57.

Тема № 3 «Противопехотные мины и минные поля"
10
13
9
А-А
6
12
11
14
8
7
А
А
6
5
4
3
2
1
.
Кассета КСФ-1 (КСФ-1С,
КСФ – 1С - 0,5):
1 — стакан;
2 — электрокапсюльная
втулка ЭКВ-З0М;
3 — вышибной заряд;
4 — поршень;
5 — газовод;
6 — мины;
7 — разделительный
заряд;
8 — пиротехнический
замедлитель;
9 — крышка;
10 — фиксирующая лапка;
11 и 12 — диски;
13 и 14 — прокладки

58.

Тема № 3 «Противопехотные мины и минные поля"
а
7
.
б
6
1
1
2
3
4
5
Блоки кассет
КСФ-1 с минами
ПФМ-1 (ПФМ-1С):
а — закрытый;
б — открытый:
1 — опора;
2 — крышка;
3 — лапки опоры;
4—
пиротехнический
замедлитель;
5 — заряд УЗВ;
6 — мины;
7 — Z-образный
замок

59.

Тема № 3 «Противопехотные мины и минные поля"
5
6
7
8
9
10
.
11
12
13
14
15
16
17
18
19
4
20
21
3
22
2
1
24
23

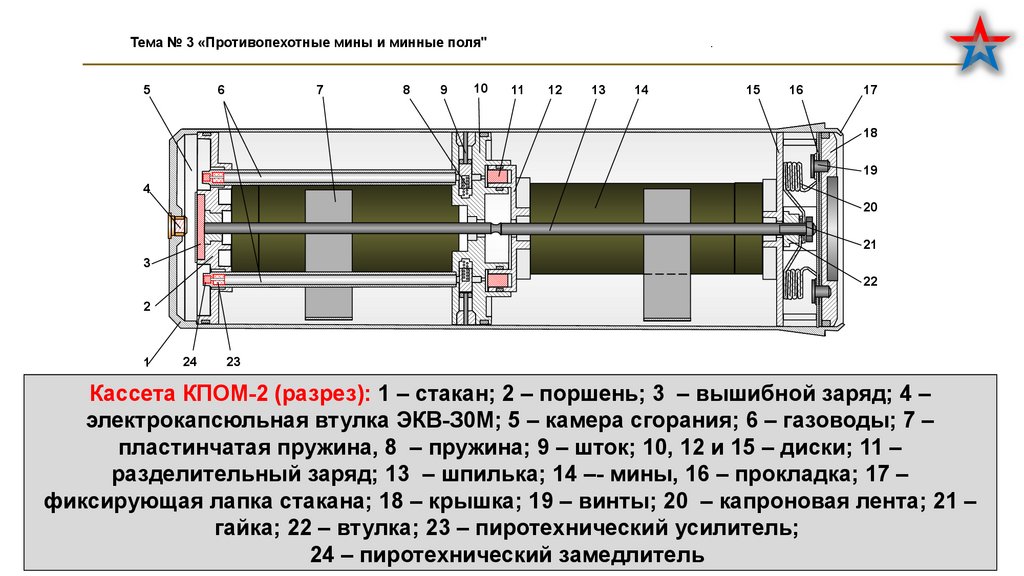

Кассета КПОМ-2 (разрез): 1 – стакан; 2 – поршень; 3 – вышибной заряд; 4 –
электрокапсюльная втулка ЭКВ-З0М; 5 – камера сгорания; 6 – газоводы; 7 –
пластинчатая пружина, 8 – пружина; 9 – шток; 10, 12 и 15 – диски; 11 –
разделительный заряд; 13 – шпилька; 14 –- мины, 16 – прокладка; 17 –
фиксирующая лапка стакана; 18 – крышка; 19 – винты; 20 – капроновая лента; 21 –
гайка; 22 – втулка; 23 – пиротехнический усилитель;
24 – пиротехнический замедлитель

60.

Тема № 3 «Противопехотные мины и минные поля"
.

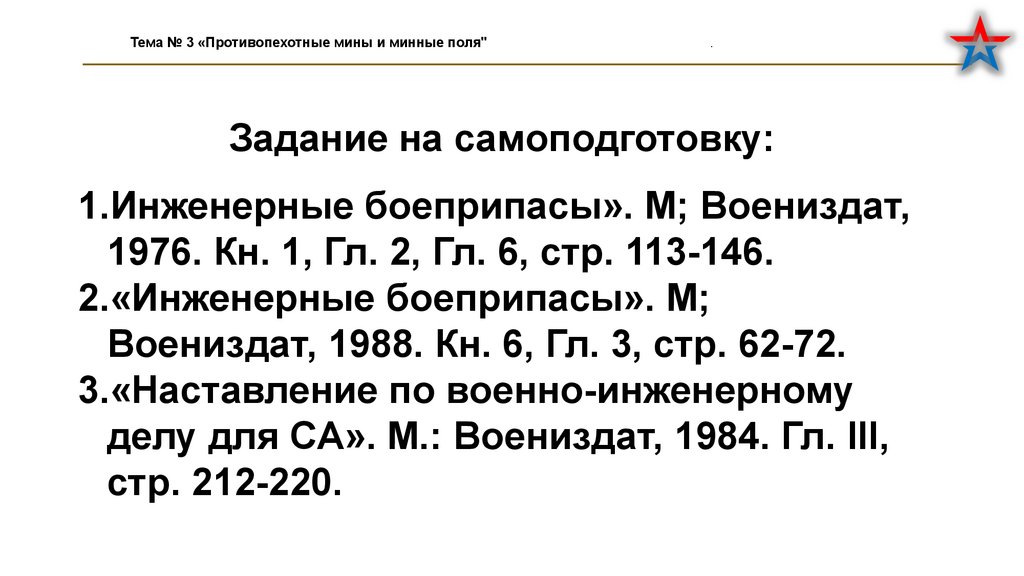

Задание на самоподготовку:
1.Инженерные боеприпасы». М; Воениздат,
1976. Кн. 1, Гл. 2, Гл. 6, стр. 113-146.
2.«Инженерные боеприпасы». М;
Воениздат, 1988. Кн. 6, Гл. 3, стр. 62-72.
3.«Наставление по военно-инженерному
делу для СА». М.: Воениздат, 1984. Гл. III,
стр. 212-220.

61.

Тема № 3 «Противопехотные мины и минные поля"
.
Спасибо за внимание!
