Основы баллистики

1.

2. «Основы баллистики»

3.

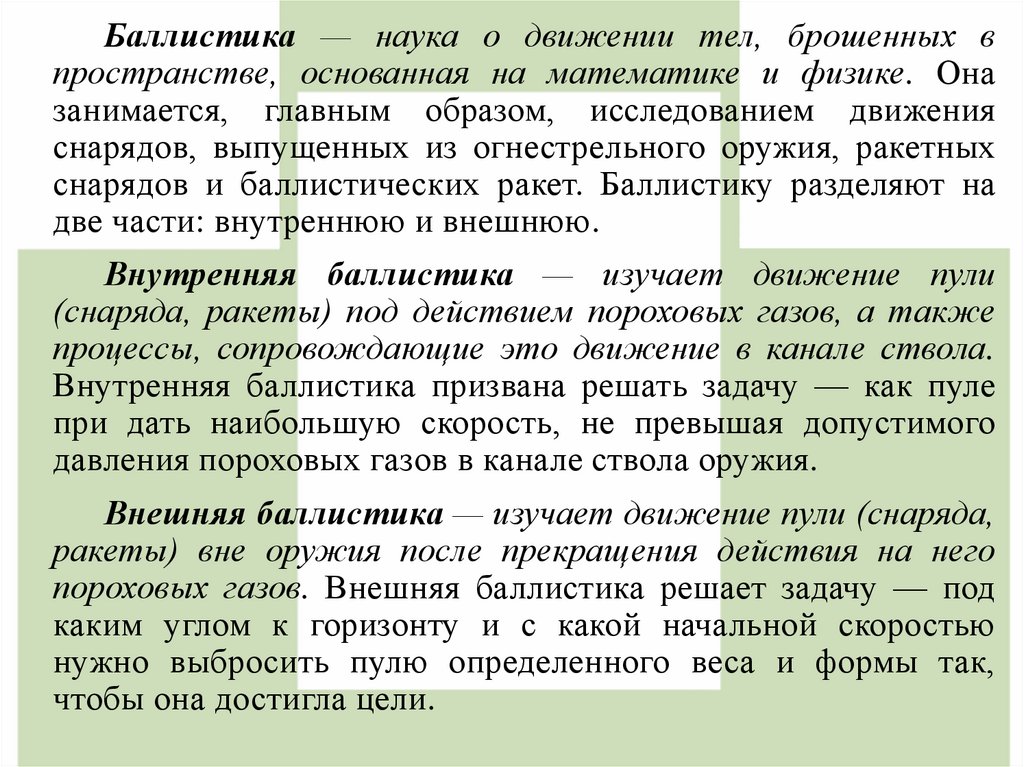

Баллистика — наука о движении тел, брошенных в
пространстве, основанная на математике и физике. Она
занимается, главным образом, исследованием движения
снарядов, выпущенных из огнестрельного оружия, ракетных
снарядов и баллистических ракет. Баллистику разделяют на
две части: внутреннюю и внешнюю.
Внутренняя баллистика — изучает движение пули
(снаряда, ракеты) под действием пороховых газов, а также
процессы, сопровождающие это движение в канале ствола.
Внутренняя баллистика призвана решать задачу — как пуле
при дать наибольшую скорость, не превышая допустимого
давления пороховых газов в канале ствола оружия.
Внешняя баллистика — изучает движение пули (снаряда,
ракеты) вне оружия после прекращения действия на него
пороховых газов. Внешняя баллистика решает задачу — под
каким углом к горизонту и с какой начальной скоростью
нужно выбросить пулю определенного веса и формы так,
чтобы она достигла цели.

4. «Внутренняя баллистика»

5.

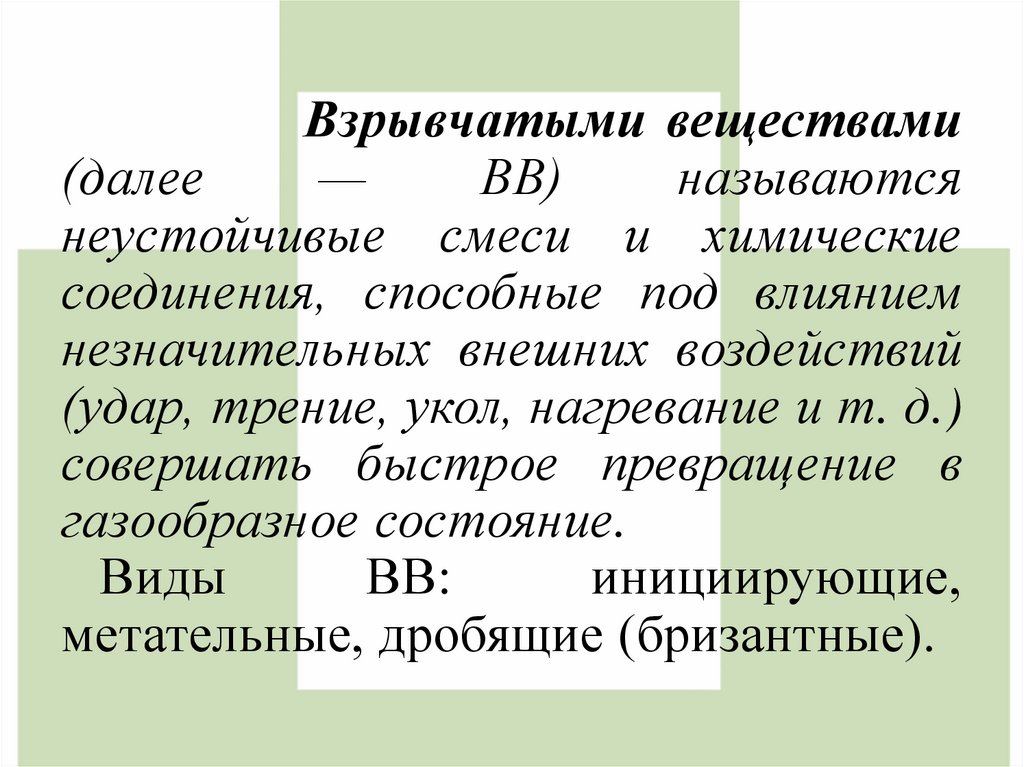

Взрывчатыми веществами
(далее
—
ВВ)
называются
неустойчивые смеси и химические
соединения, способные под влиянием
незначительных внешних воздействий
(удар, трение, укол, нагревание и т. д.)
совершать быстрое превращение в
газообразное состояние.
Виды
ВВ:
инициирующие,
метательные, дробящие (бризантные).

6.

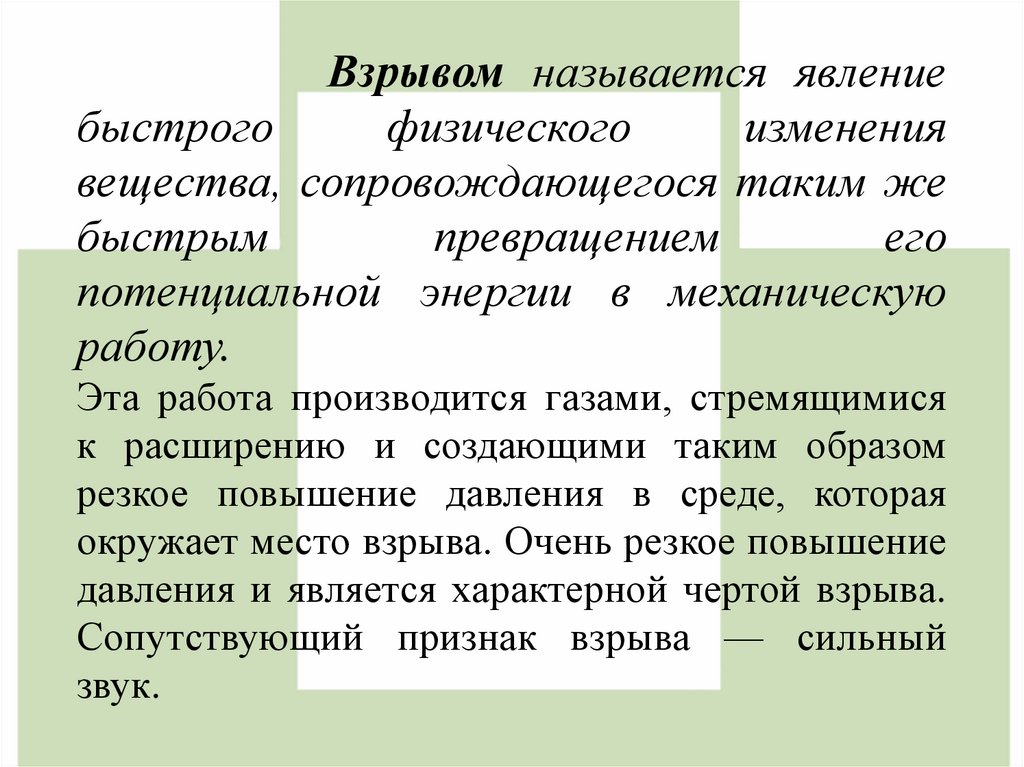

Взрывом называется явление
быстрого
физического
изменения
вещества, сопровождающегося таким же
быстрым
превращением
его
потенциальной энергии в механическую
работу.
Эта работа производится газами, стремящимися
к расширению и создающими таким образом
резкое повышение давления в среде, которая
окружает место взрыва. Очень резкое повышение
давления и является характерной чертой взрыва.
Сопутствующий признак взрыва — сильный
звук.

7.

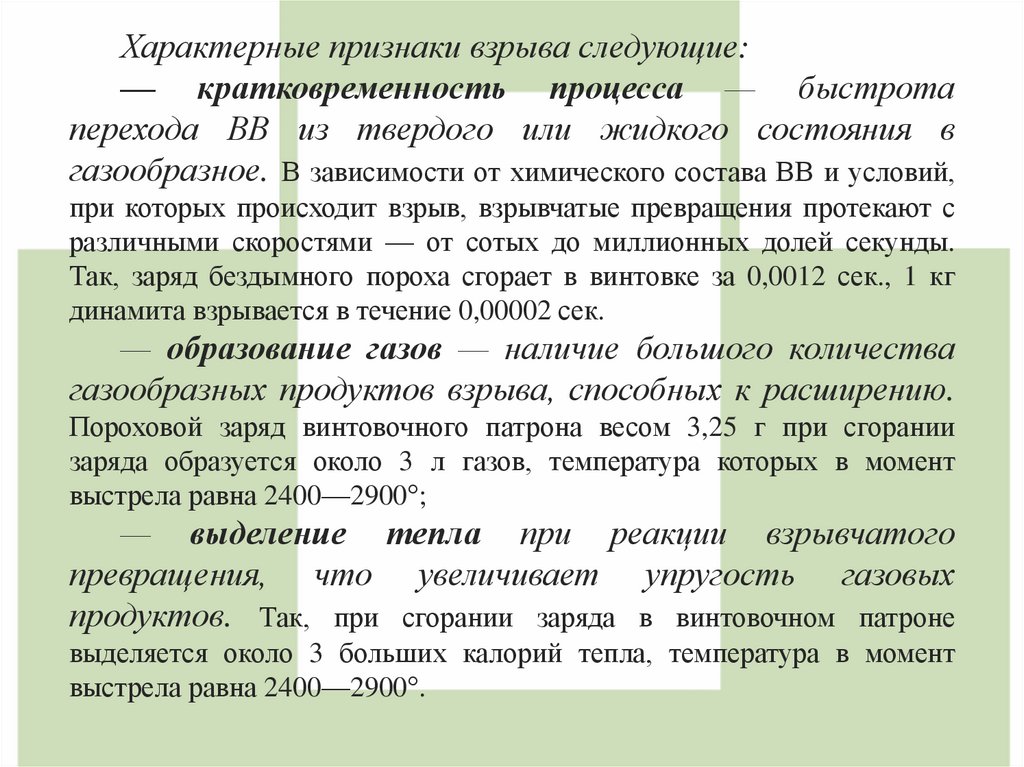

Характерные признаки взрыва следующие:
— кратковременность процесса — быстрота
перехода ВВ из твердого или жидкого состояния в
газообразное. В зависимости от химического состава ВВ и условий,
при которых происходит взрыв, взрывчатые превращения протекают с
различными скоростями — от сотых до миллионных долей секунды.
Так, заряд бездымного пороха сгорает в винтовке за 0,0012 сек., 1 кг
динамита взрывается в течение 0,00002 сек.
— образование газов — наличие большого количества
газообразных продуктов взрыва, способных к расширению.
Пороховой заряд винтовочного патрона весом 3,25 г при сгорании
заряда образуется около 3 л газов, температура которых в момент
выстрела равна 2400—2900°;
— выделение тепла при реакции взрывчатого
превращения, что увеличивает упругость газовых
продуктов. Так, при сгорании заряда в винтовочном патроне
выделяется около 3 больших калорий тепла, температура в момент
выстрела равна 2400—2900°.

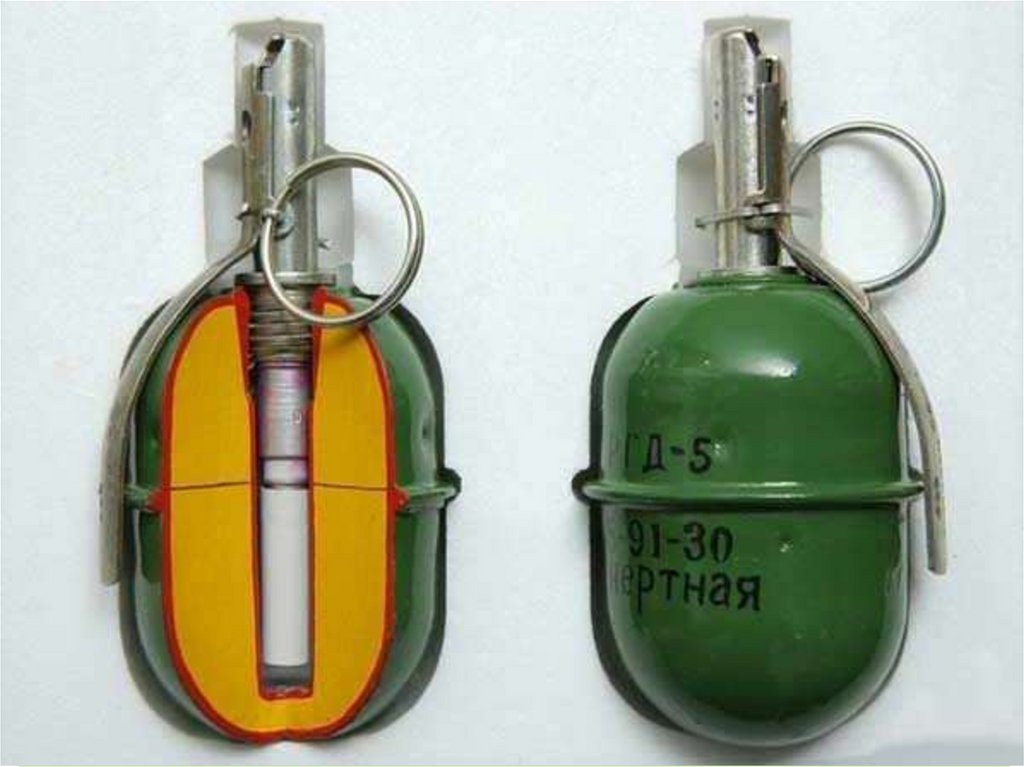

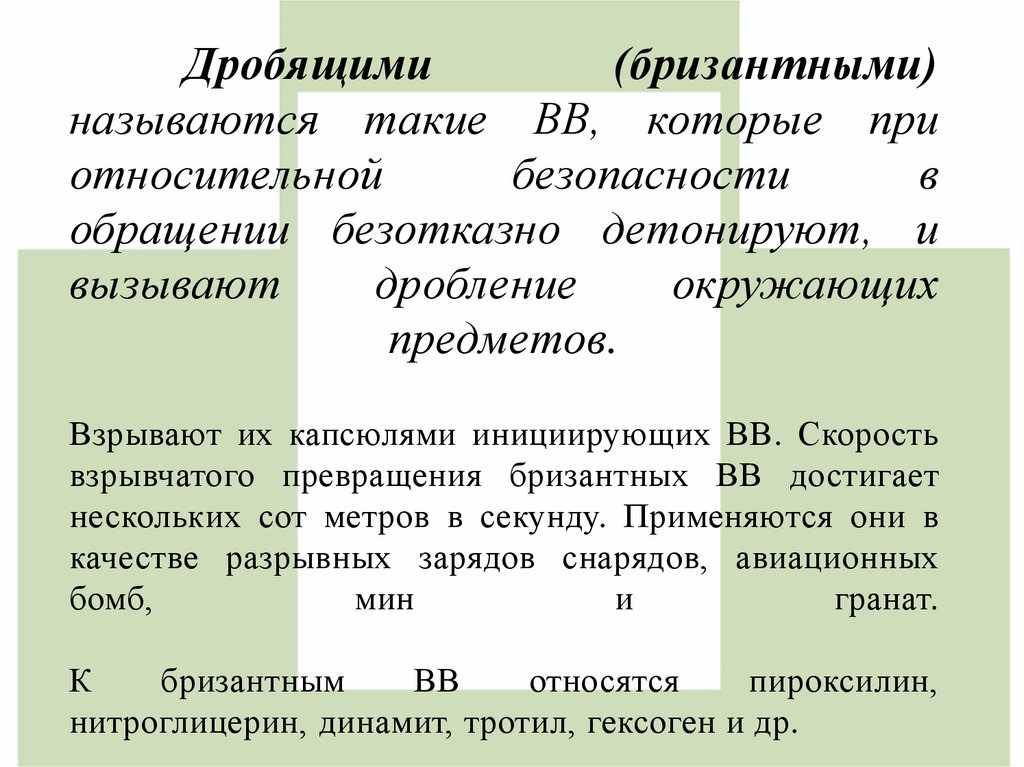

8. Дробящими (бризантными) называются такие ВВ, которые при относительной безопасности в обращении безотказно детонируют, и

вызывают
дробление
окружающих
предметов.
Взрывают их капсюлями инициирующих ВВ. Скорость
взрывчатого превращения бризантных ВВ достигает
нескольких сот метров в секунду. Применяются они в
качестве разрывных зарядов снарядов, авиационных
бомб,
мин
и
гранат.
К
бризантным
ВВ
относятся

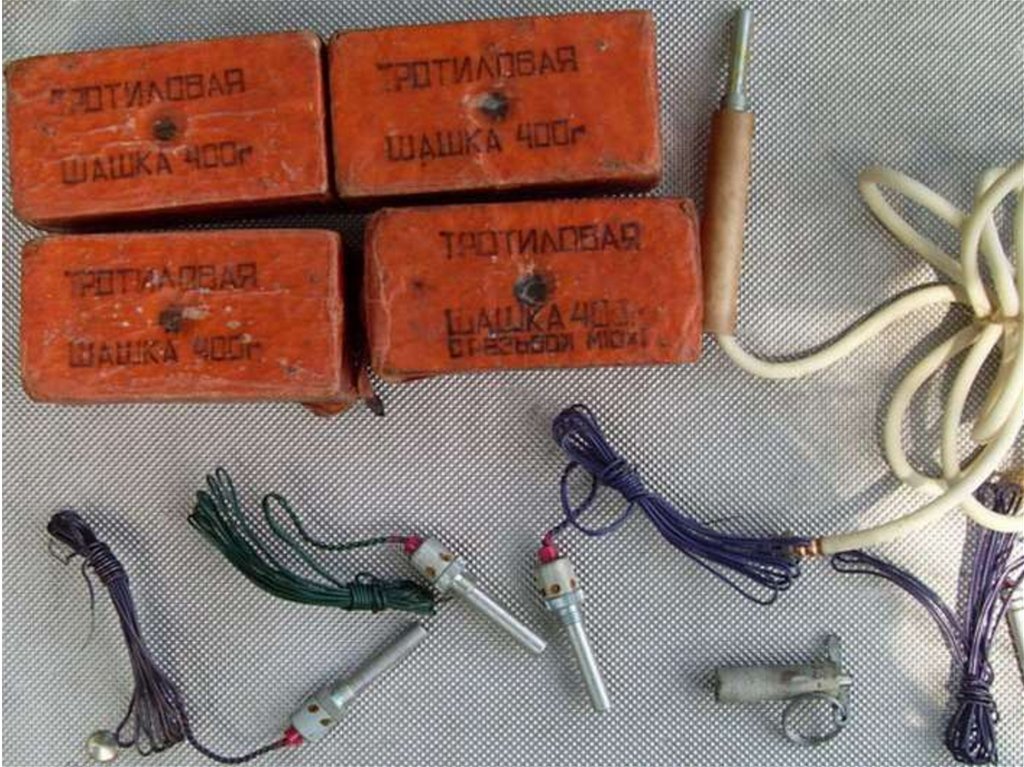

пироксилин,
нитроглицерин, динамит, тротил, гексоген и др.

9.

10.

11.

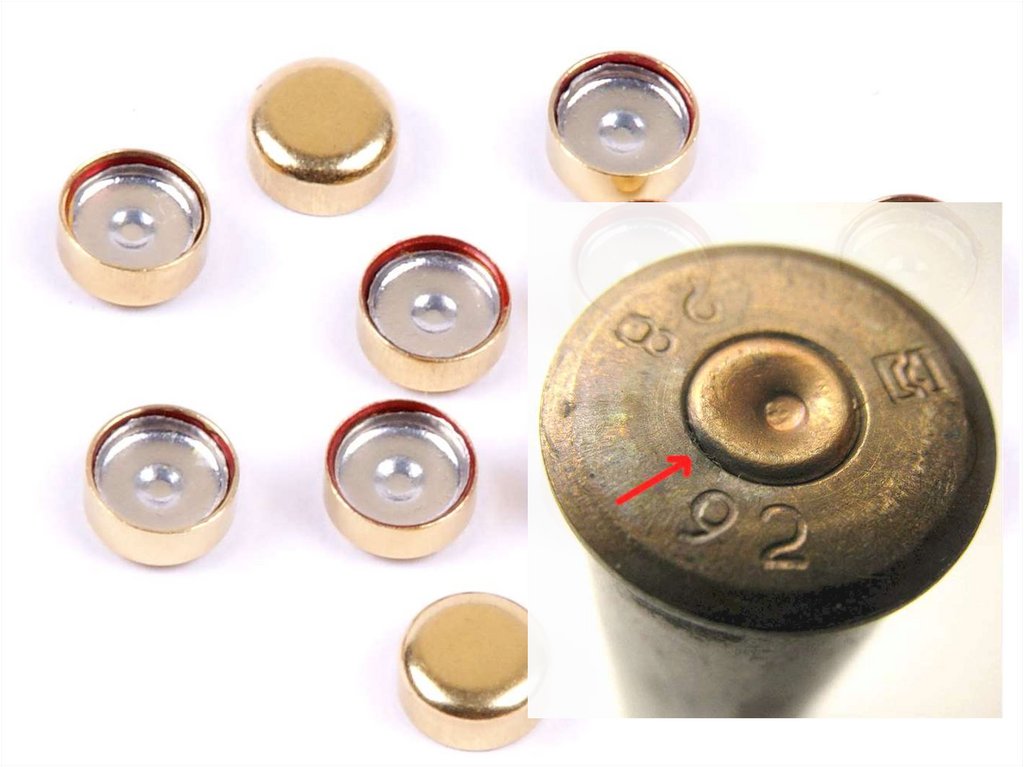

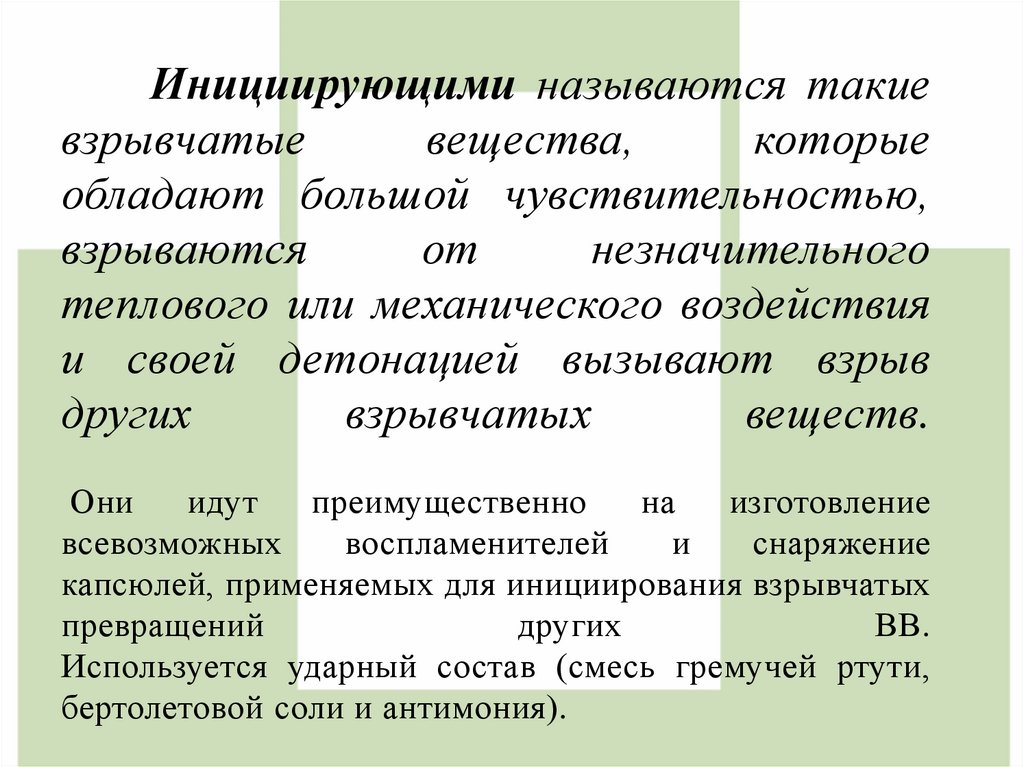

12.       Инициирующими называются такие взрывчатые вещества, которые обладают большой чувствительностью, взрываются от

Инициирующими называются такие
взрывчатые
вещества,
которые
обладают большой чувствительностью,
взрываются
от
незначительного
теплового или механического воздействия
и своей детонацией вызывают взрыв
других
взрывчатых
веществ.
Они
идут
преимущественно
на
изготовление
всевозможных
воспламенителей
и
снаряжение
капсюлей, применяемых для инициирования взрывчатых
превращений
других
ВВ.
Используется ударный состав (смесь гремучей ртути,
бертолетовой соли и антимония).

13.

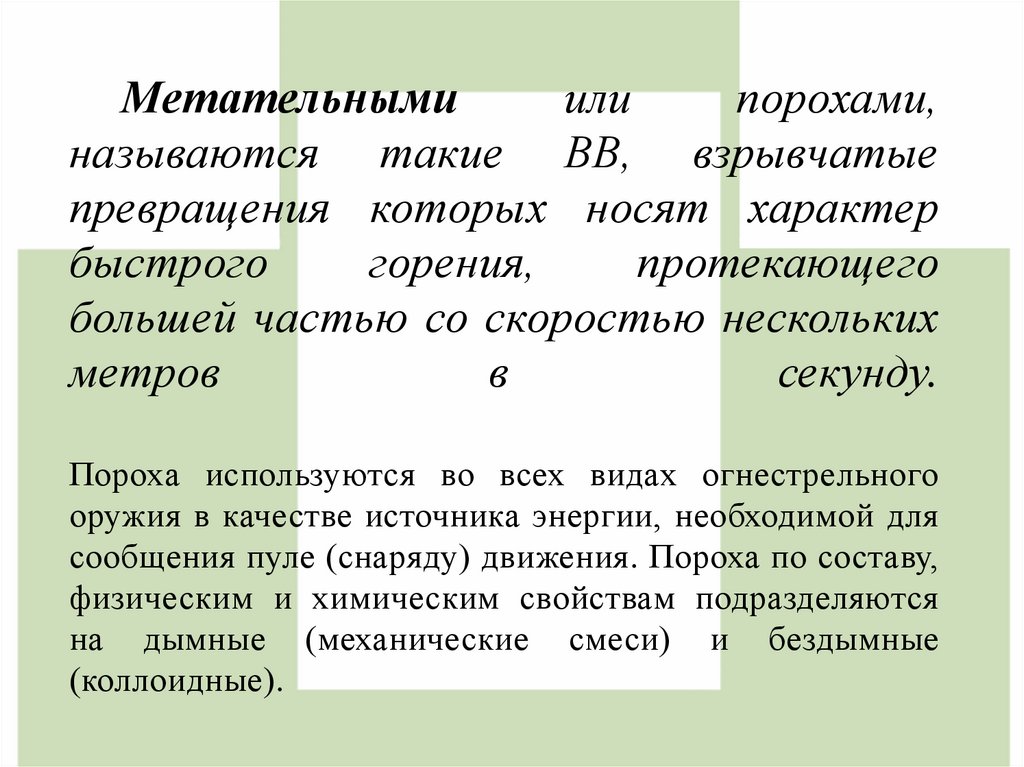

14. Метательными или порохами, называются такие ВВ, взрывчатые превращения которых носят характер быстрого горения, протекающего

большей частью со скоростью нескольких
метров
в
секунду.

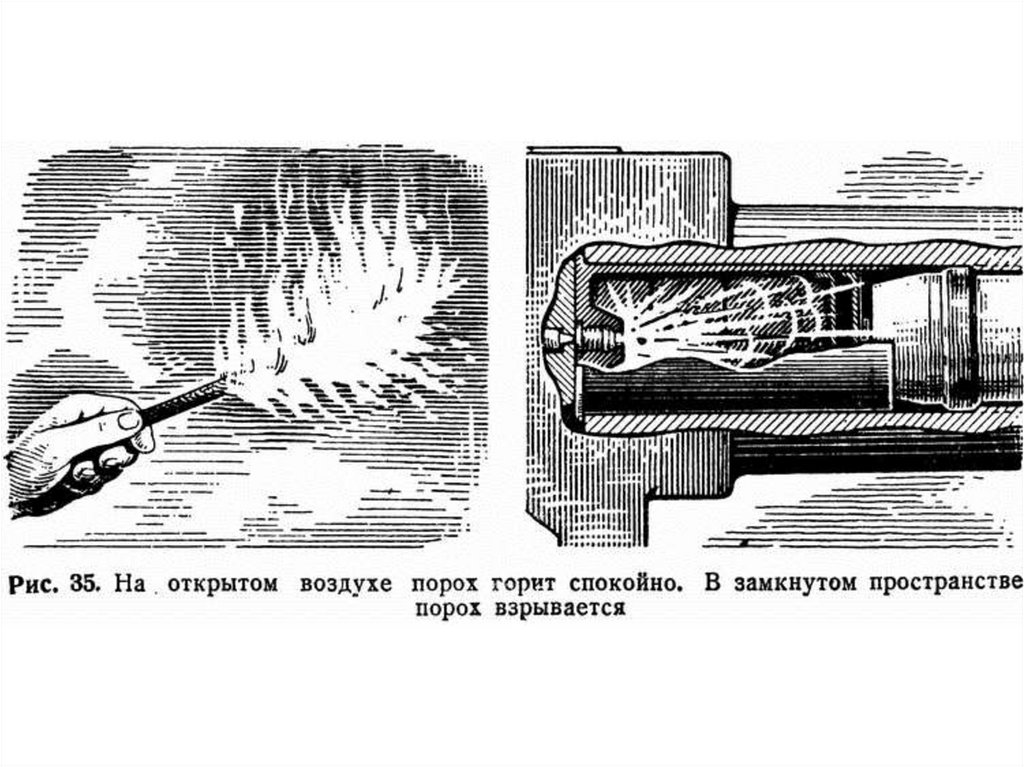

Пороха используются во всех видах огнестрельного
оружия в качестве источника энергии, необходимой для
сообщения пуле (снаряду) движения. Пороха по составу,
физическим и химическим свойствам подразделяются
на дымные (механические смеси) и бездымные
(коллоидные).

15.

16.

17.

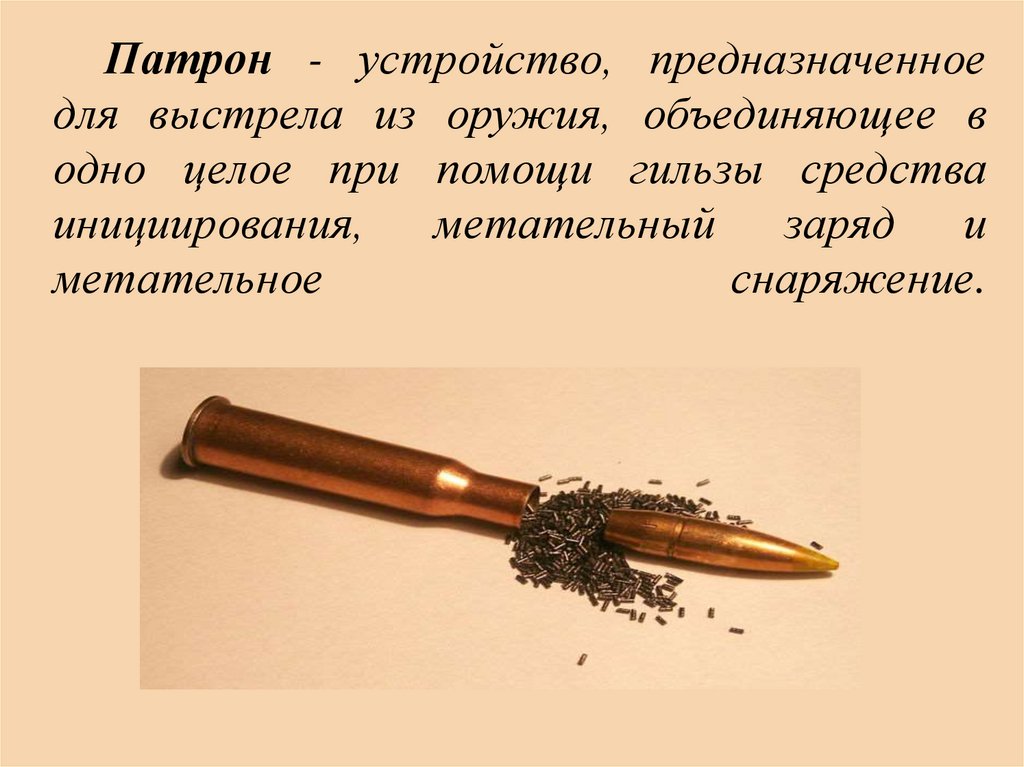

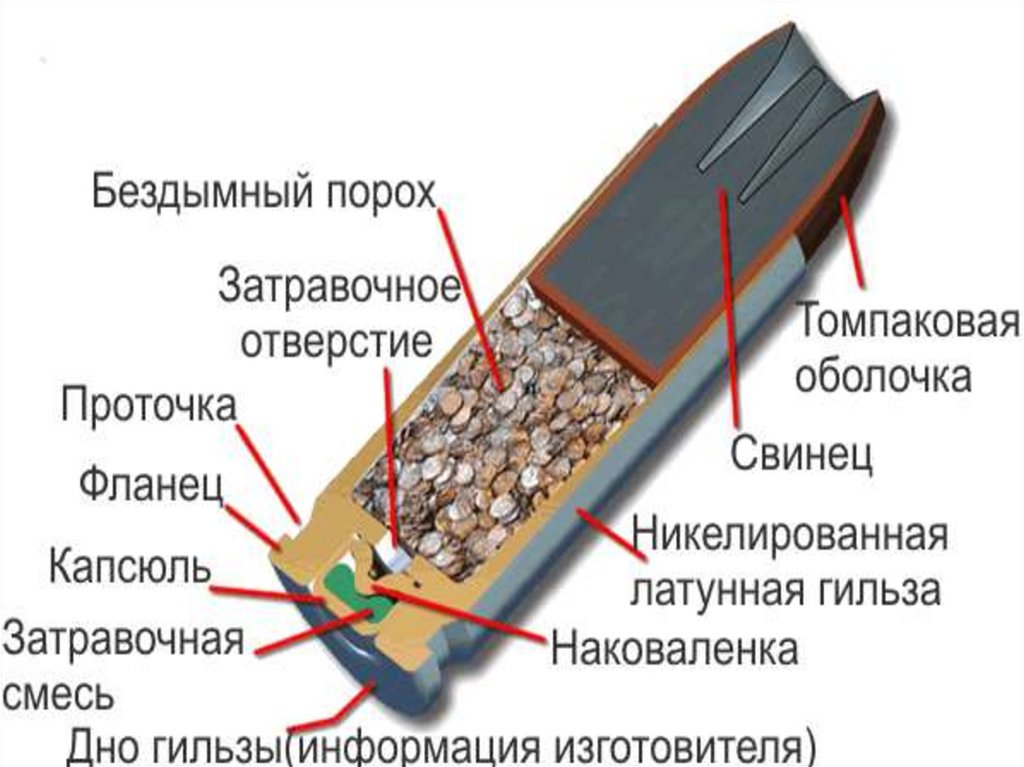

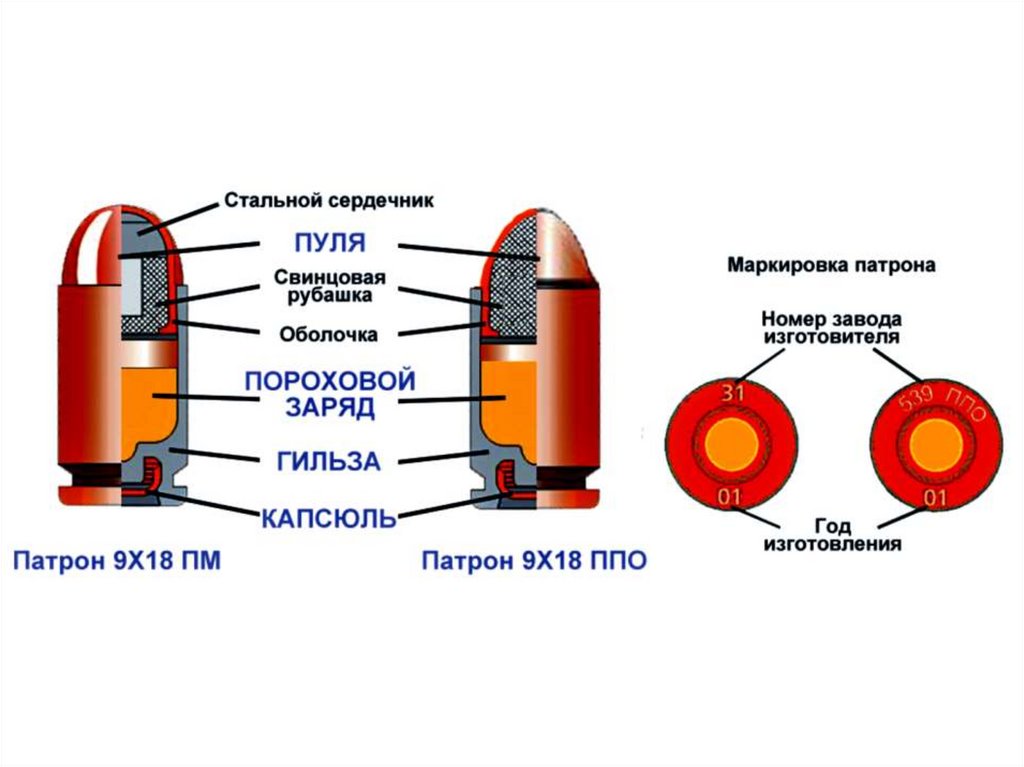

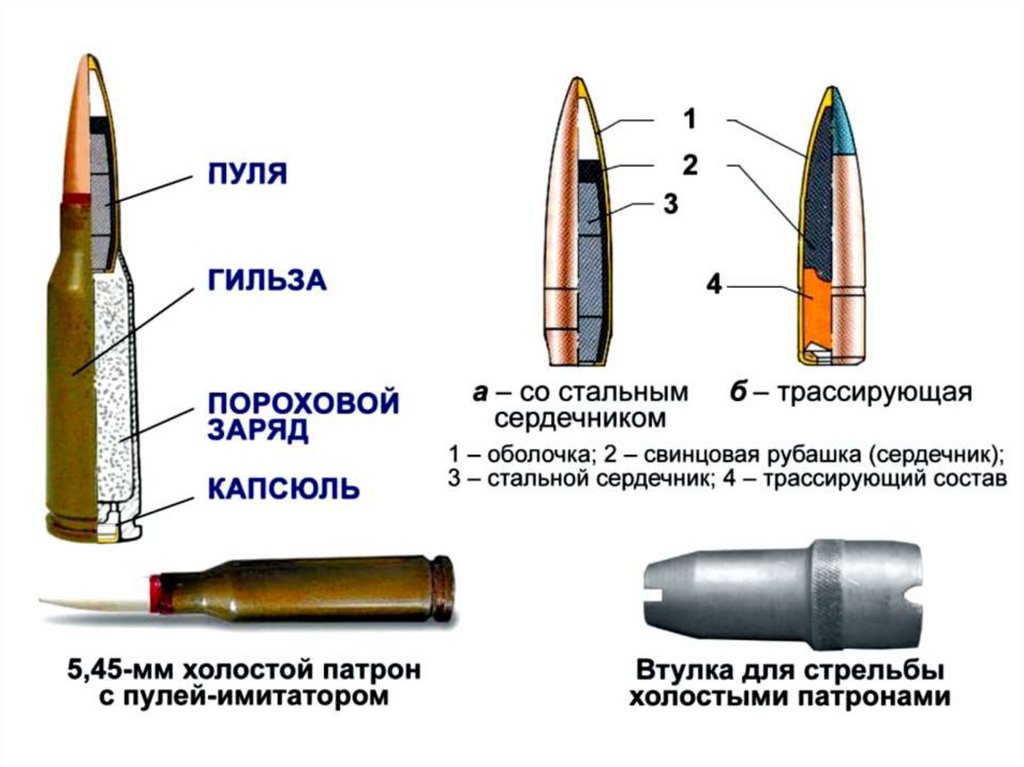

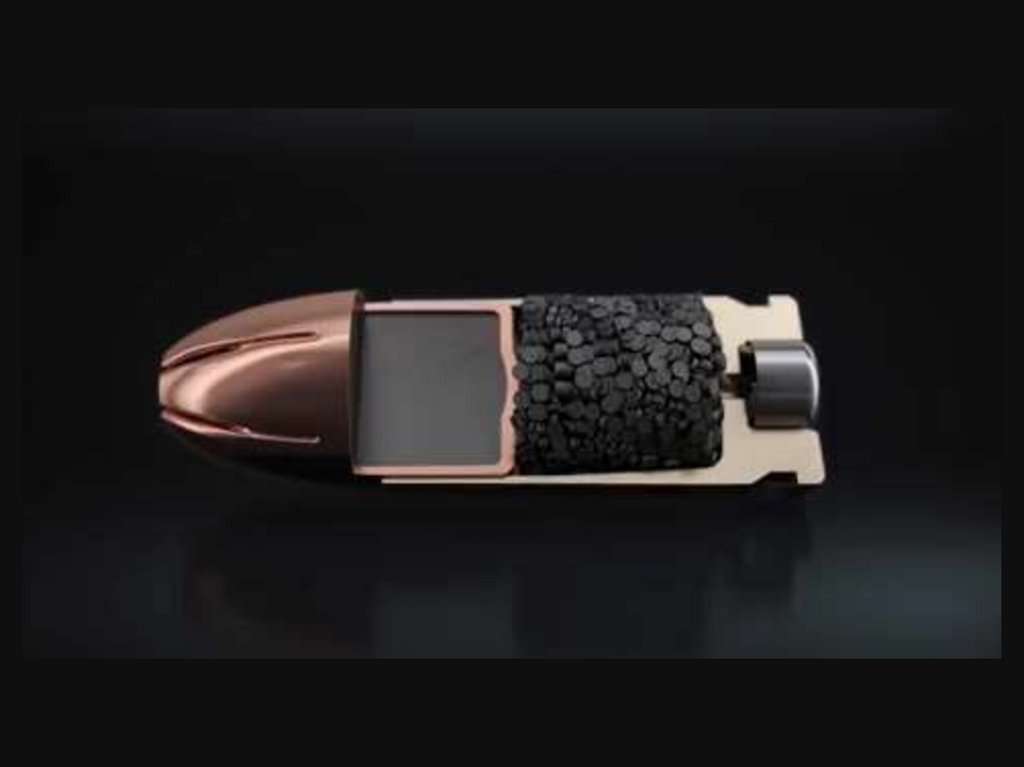

18. Патрон - устройство, предназначенное для выстрела из оружия, объединяющее в одно целое при помощи гильзы средства

инициирования,
метательный
заряд
и
метательное
снаряжение.

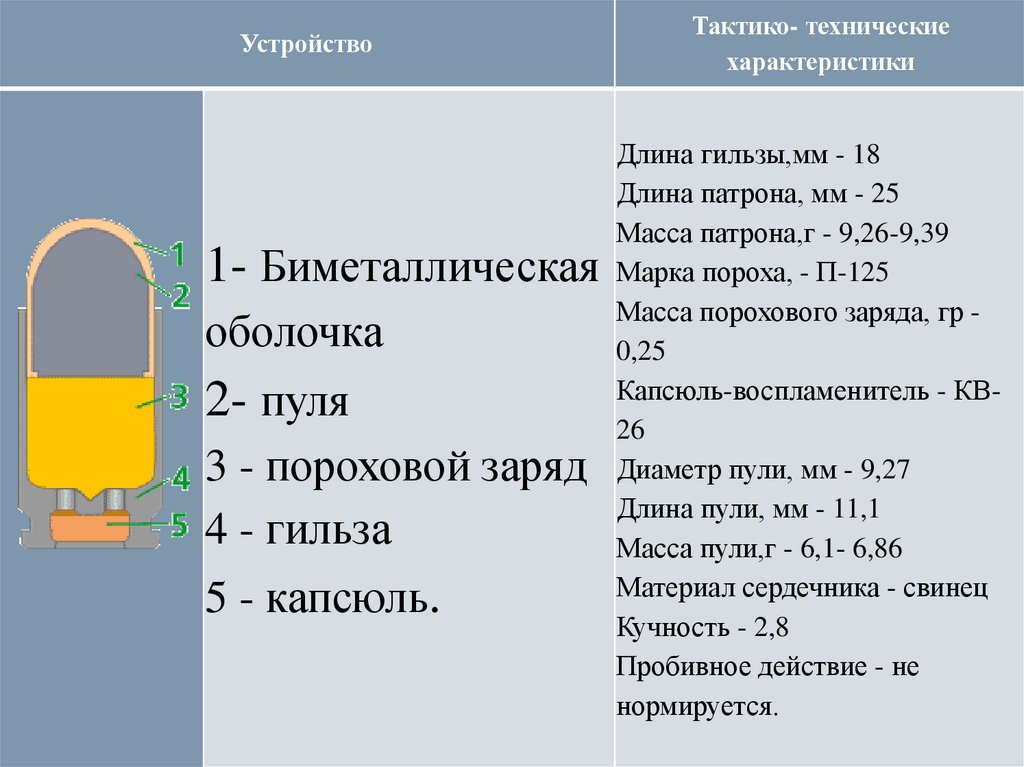

19.

Тактико- технические
характеристики
Устройство
Длина гильзы,мм - 18
Длина патрона, мм - 25
Масса патрона,г - 9,26-9,39
Биметаллическая Марка пороха, - П-125
Масса порохового заряда, гр 0,25
Капсюль-воспламенитель - КВпуля
26
3 - пороховой заряд Диаметр пули, мм - 9,27
Длина пули, мм - 11,1
4 - гильза
Масса пули,г - 6,1- 6,86
Материал сердечника - свинец
5 - капсюль
Кучность - 2,8
Пробивное действие - не
нормируется.
1-
оболочка
2-
.

20.

21.

22.

23. «Явление выстрела и его периоды»

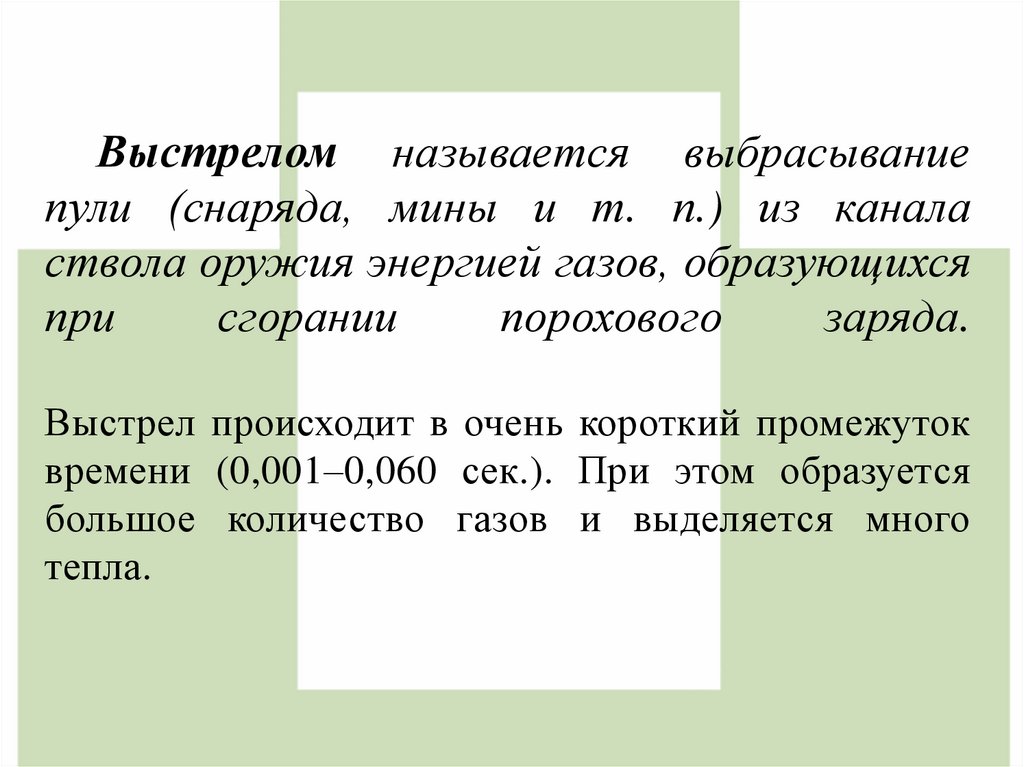

24. Выстрелом называется выбрасывание пули (снаряда, мины и т. п.) из канала ствола оружия энергией газов, образующихся при

сгорании
порохового
заряда.
Выстрел происходит в очень короткий промежуток
времени (0,001–0,060 сек.). При этом образуется
большое количество газов и выделяется много
тепла.

25.

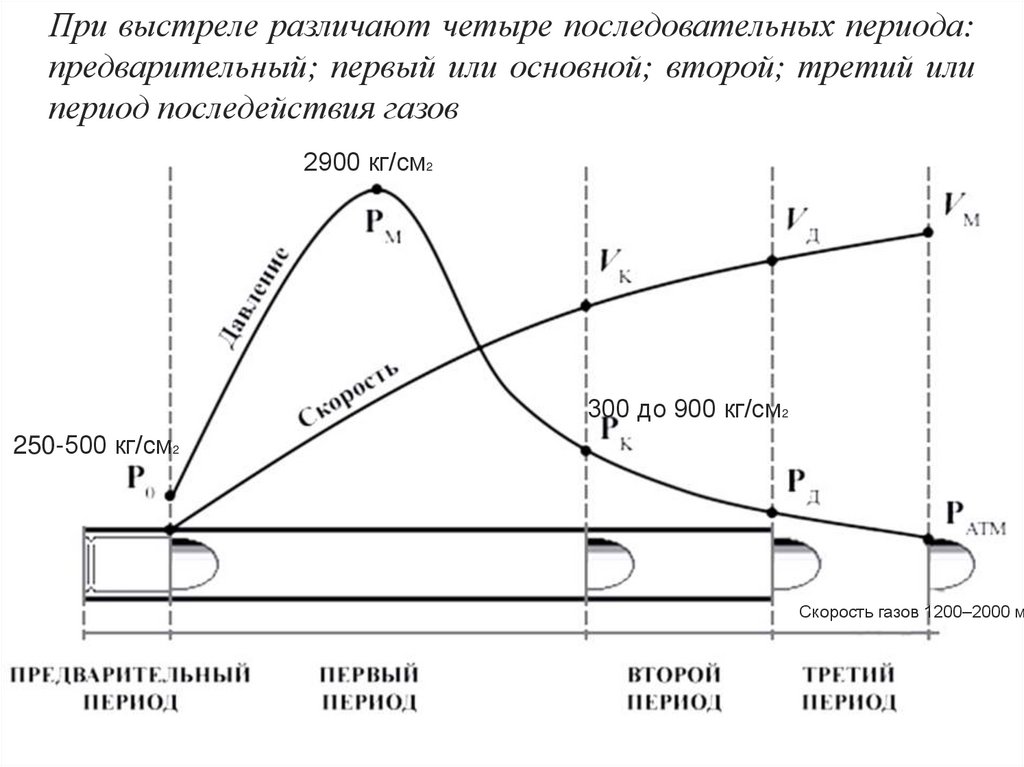

При выстреле различают четыре последовательных периода:
предварительный; первый или основной; второй; третий или
период последействия газов
2900 кг/см2
300 до 900 кг/см2
250-500 кг/см2
Скорость газов 1200–2000 м/

26.

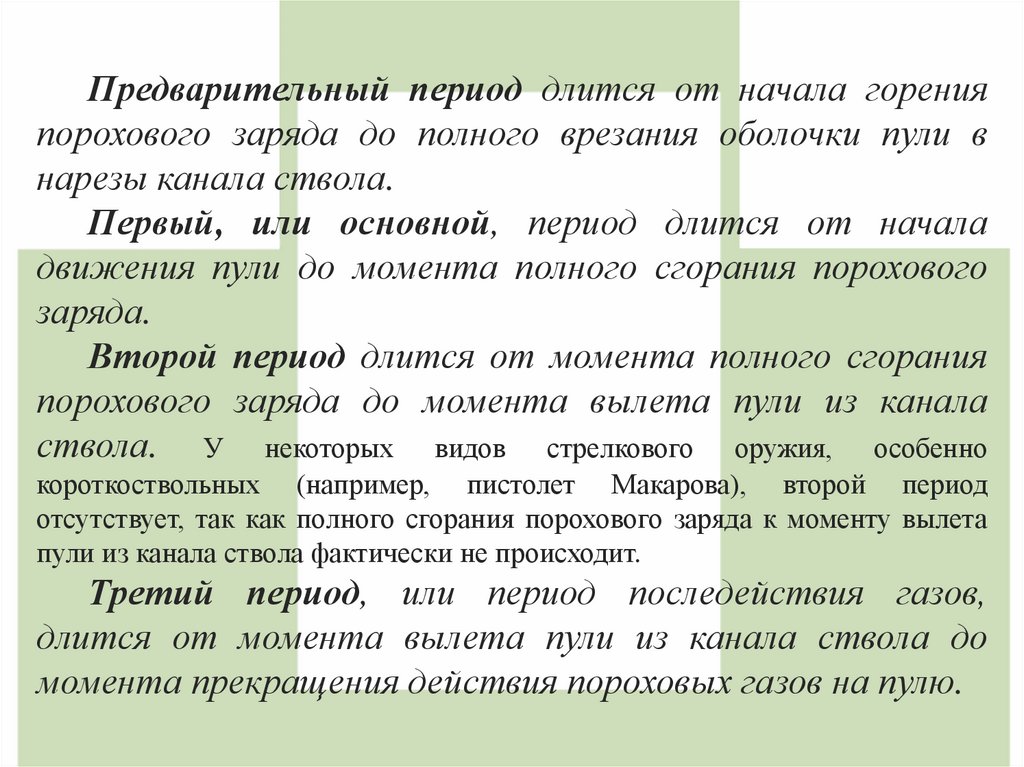

Предварительный период длится от начала горения
порохового заряда до полного врезания оболочки пули в
нарезы канала ствола.
Первый, или основной, период длится от начала
движения пули до момента полного сгорания порохового
заряда.
Второй период длится от момента полного сгорания
порохового заряда до момента вылета пули из канала
ствола. У некоторых видов стрелкового оружия, особенно
короткоствольных (например, пистолет Макарова), второй период
отсутствует, так как полного сгорания порохового заряда к моменту вылета
пули из канала ствола фактически не происходит.
Третий период, или период последействия газов,
длится от момента вылета пули из канала ствола до
момента прекращения действия пороховых газов на пулю.

27. «Отдача оружия»

28.

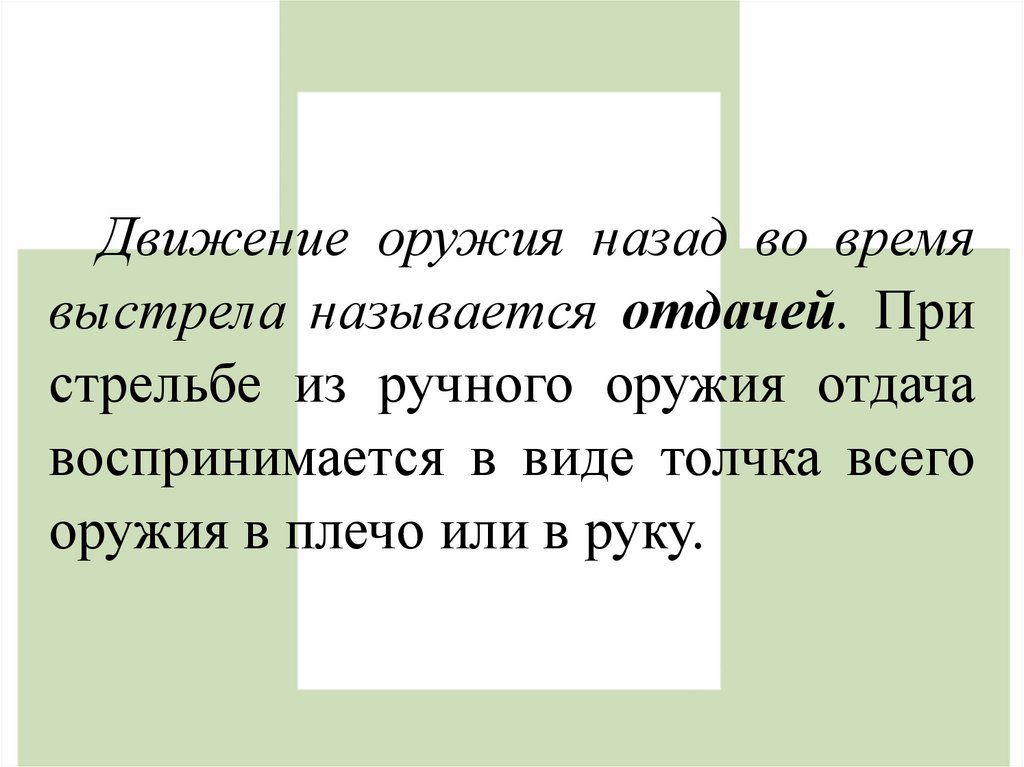

Движение оружия назад во время
выстрела называется отдачей. При
стрельбе из ручного оружия отдача
воспринимается в виде толчка всего
оружия в плечо или в руку.

29.

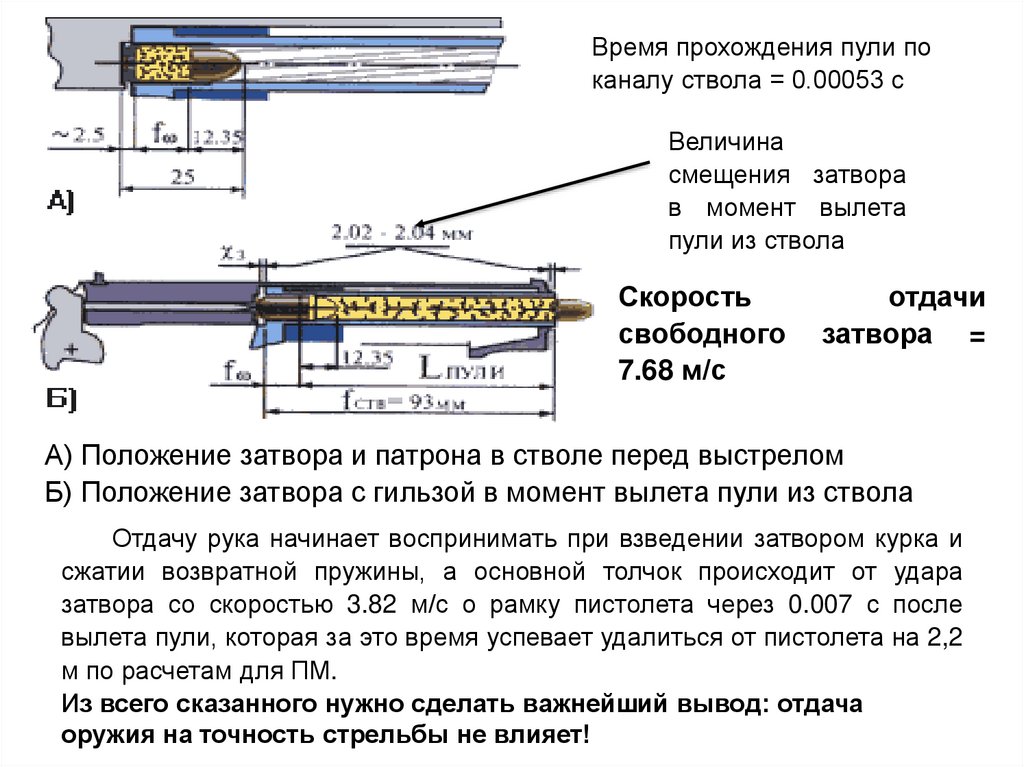

Время прохождения пули по
каналу ствола = 0.00053 с
Величина
смещения затвора
в момент вылета
пули из ствола
Скорость
свободного
7.68 м/с
отдачи
затвора =
А) Положение затвора и патрона в стволе перед выстрелом
Б) Положение затвора с гильзой в момент вылета пули из ствола
Отдачу рука начинает воспринимать при взведении затвором курка и
сжатии возвратной пружины, а основной толчок происходит от удара
затвора со скоростью 3.82 м/с о рамку пистолета через 0.007 с после
вылета пули, которая за это время успевает удалиться от пистолета на 2,2
м по расчетам для ПМ.
Из всего сказанного нужно сделать важнейший вывод: отдача
оружия на точность стрельбы не влияет!

30. «Начальная скорость полета пули и ее энергия»

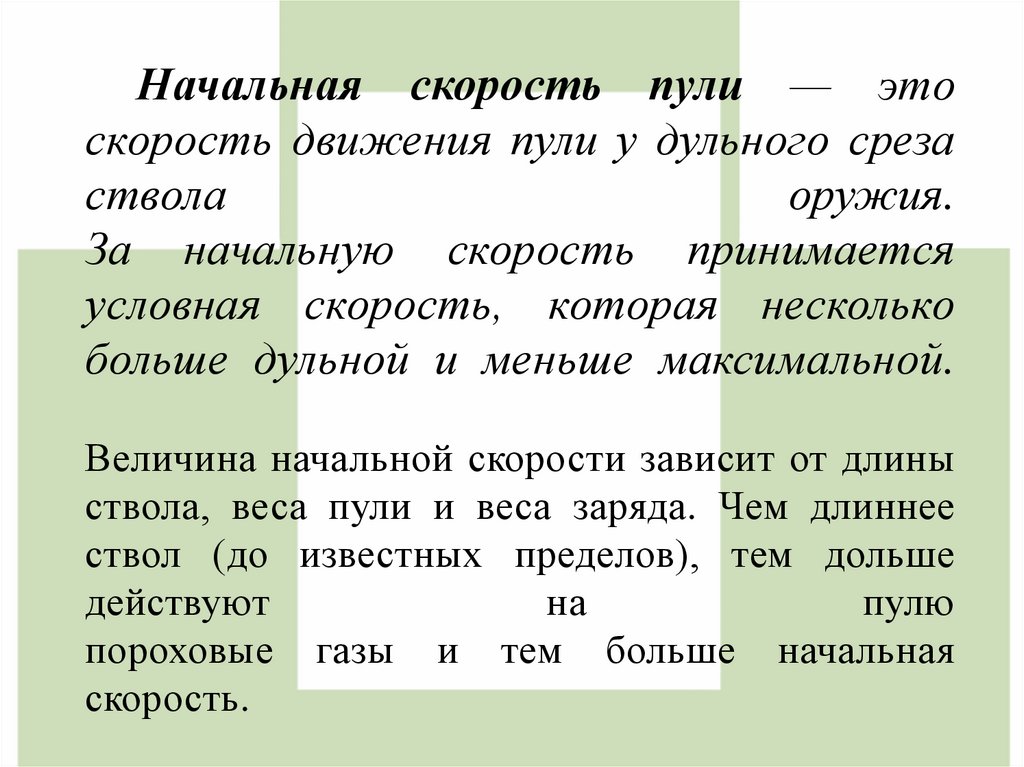

31. Начальная скорость пули — это скорость движения пули у дульного среза ствола оружия. За начальную скорость принимается условная

скорость, которая несколько
больше дульной и меньше максимальной.
Величина начальной скорости зависит от длины
ствола, веса пули и веса заряда. Чем длиннее
ствол (до известных пределов), тем дольше
действуют
на
пулю
пороховые газы и тем больше начальная
скорость.

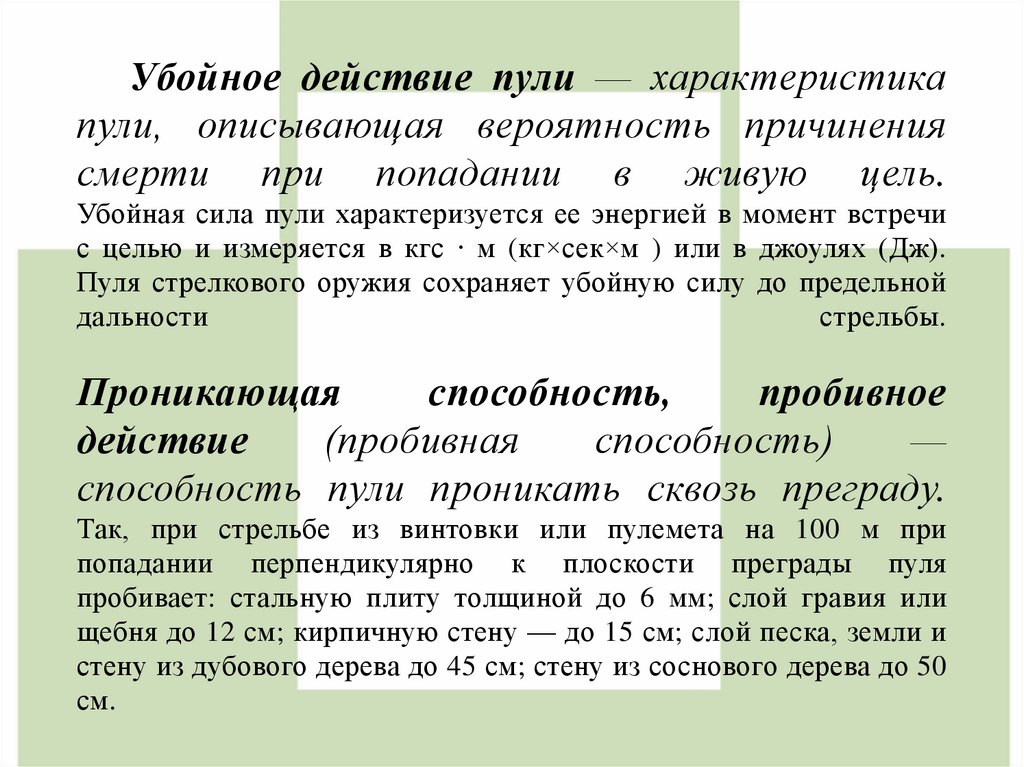

32. Убойное действие пули — характеристика пули, описывающая вероятность причинения смерти при попадании в живую цель. Убойная сила

пули характеризуется ее энергией в момент встречи
с целью и измеряется в кгс ∙ м (кг×сек×м ) или в джоулях (Дж).
Пуля стрелкового оружия сохраняет убойную силу до предельной
дальности
стрельбы.
Проникающая
способность,
пробивное
действие
(пробивная
способность)
—
способность пули проникать сквозь преграду.
Так, при стрельбе из винтовки или пулемета на 100 м при
попадании перпендикулярно к плоскости преграды пуля
пробивает: стальную плиту толщиной до 6 мм; слой гравия или
щебня до 12 см; кирпичную стену — до 15 см; слой песка, земли и
стену из дубового дерева до 45 см; стену из соснового дерева до 50
см.

33. «Назначение ствола»

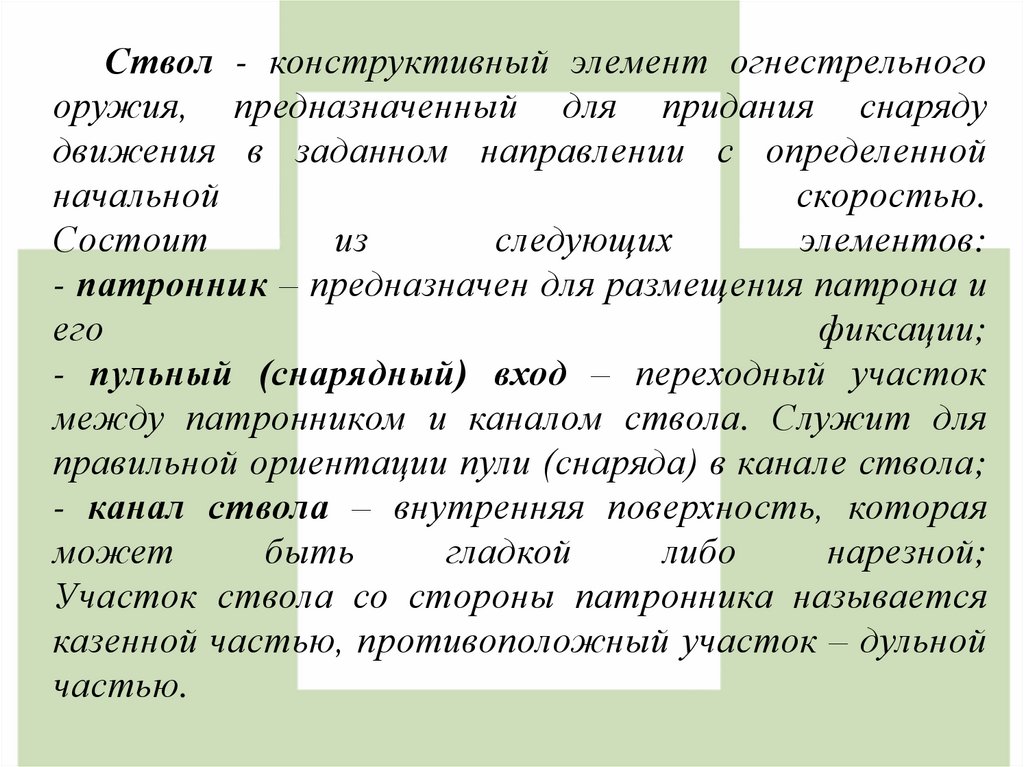

34. Ствол - конструктивный элемент огнестрельного оружия, предназначенный для придания снаряду движения в заданном направлении с

определенной
начальной
скоростью.
Состоит
из
следующих
элементов:
- патронник – предназначен для размещения патрона и
его
фиксации;
- пульный (снарядный) вход – переходный участок
между патронником и каналом ствола. Служит для
правильной ориентации пули (снаряда) в канале ствола;
- канал ствола – внутренняя поверхность, которая
может
быть
гладкой
либо
нарезной;
Участок ствола со стороны патронника называется
казенной частью, противоположный участок – дульной
частью.

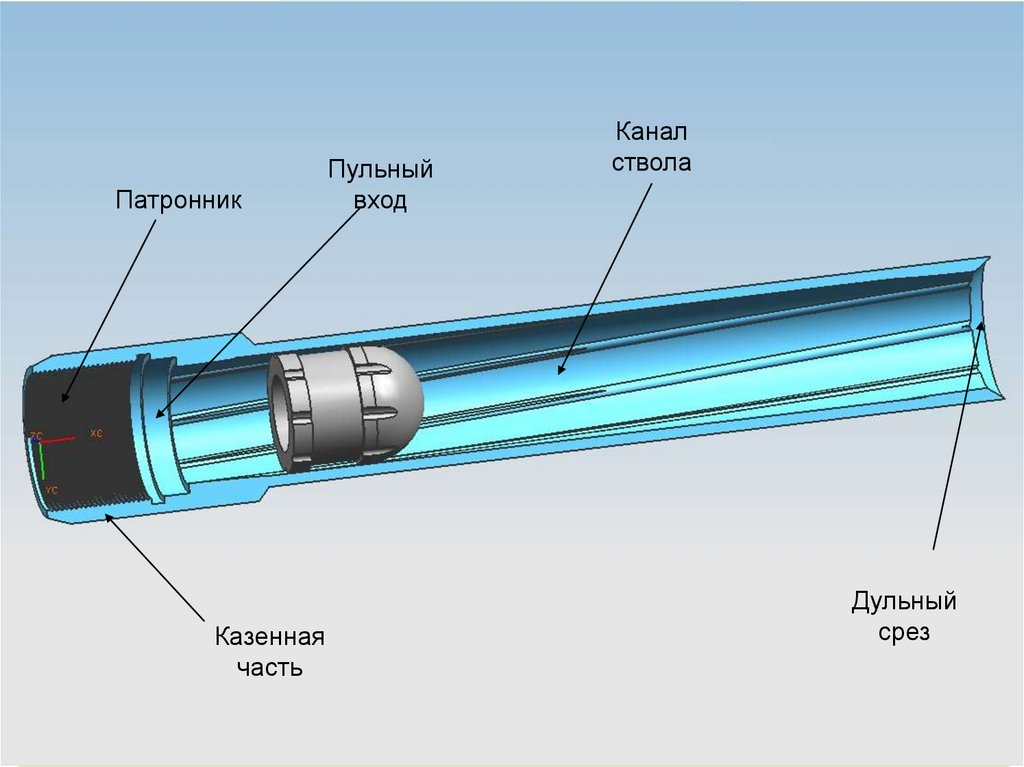

35.

Патронник
Казенная
часть
Пульный
вход
Канал
ствола
Дульный
срез

36.

37.

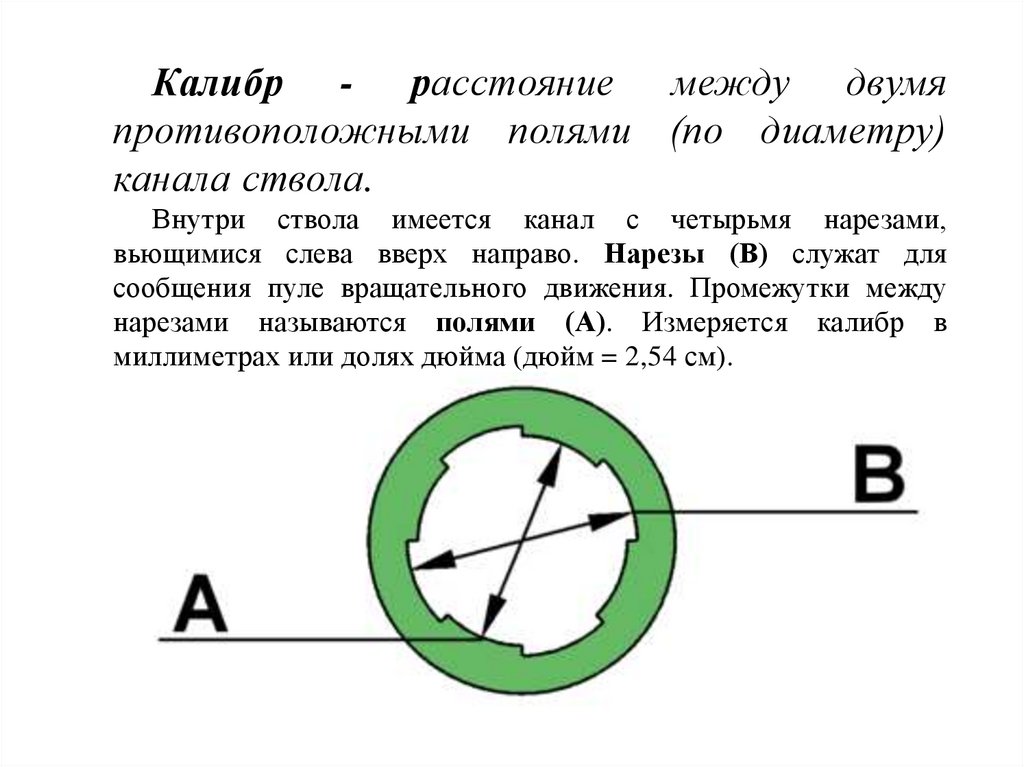

Калибр - расстояние между двумя
противоположными полями (по диаметру)
канала ствола.

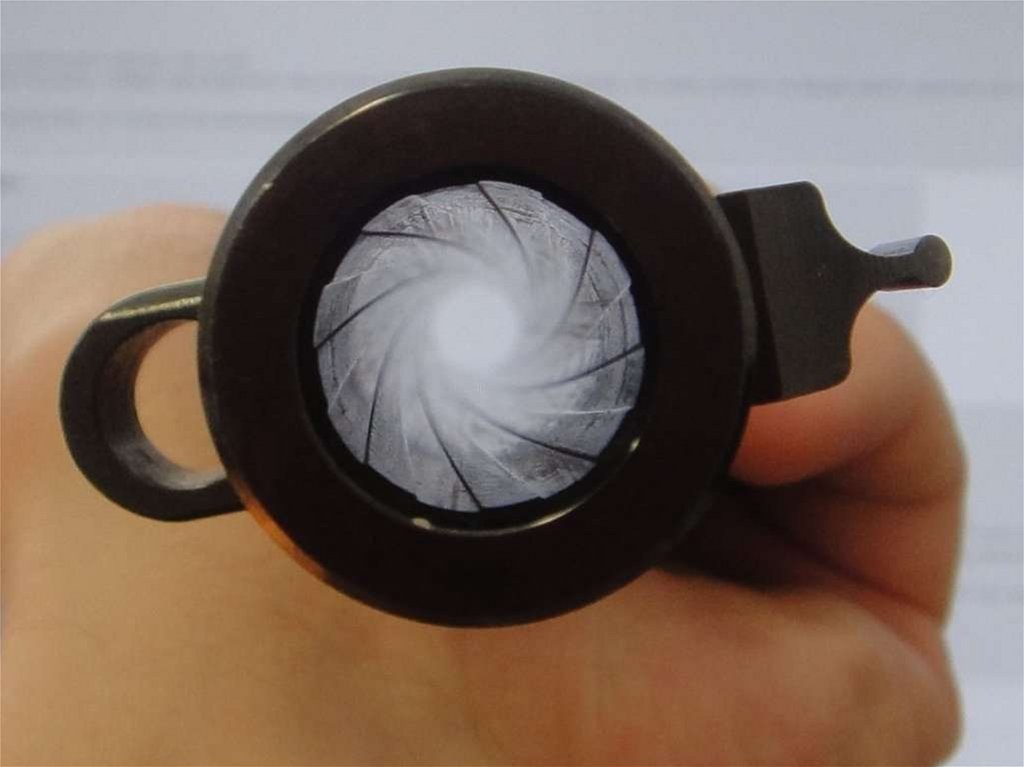

Внутри ствола имеется канал с четырьмя нарезами,
вьющимися слева вверх направо. Нарезы (В) служат для
сообщения пуле вращательного движения. Промежутки между
нарезами называются полями (А). Измеряется калибр в
миллиметрах или долях дюйма (дюйм = 2,54 см).

38.

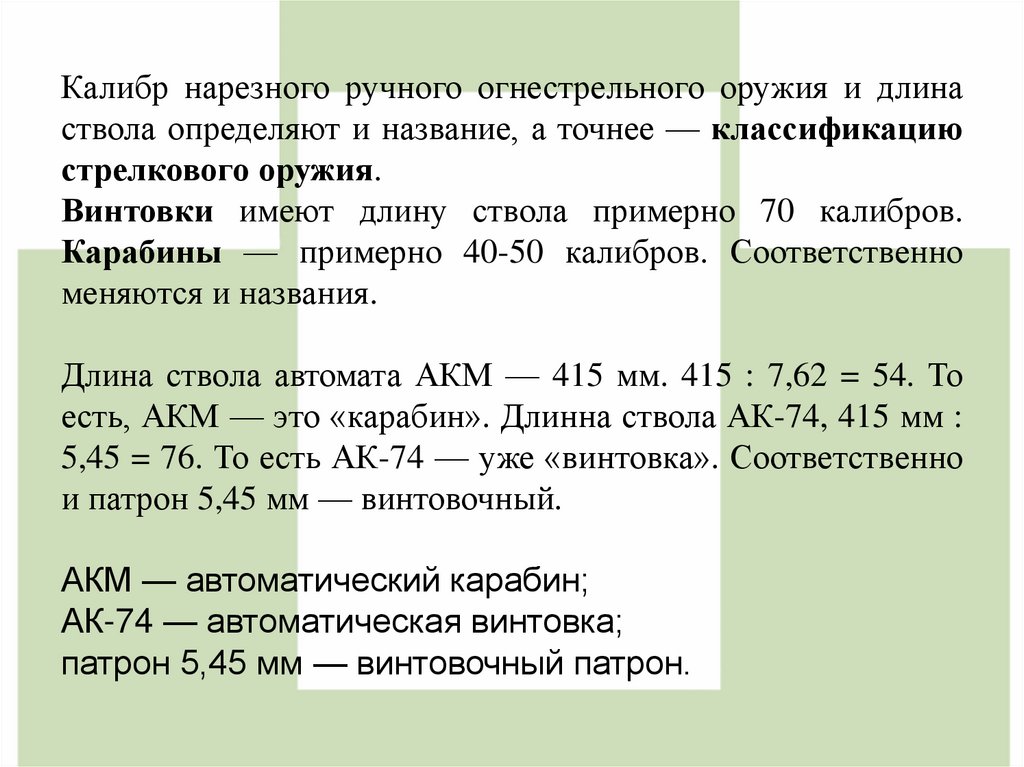

Калибр нарезного ручного огнестрельного оружия и длина
ствола определяют и название, а точнее — классификацию
стрелкового оружия.
Винтовки имеют длину ствола примерно 70 калибров.
Карабины — примерно 40-50 калибров. Соответственно
меняются и названия.
Длина ствола автомата АКМ — 415 мм. 415 : 7,62 = 54. То
есть, АКМ — это «карабин». Длинна ствола АК-74, 415 мм :
5,45 = 76. То есть АК-74 — уже «винтовка». Соответственно
и патрон 5,45 мм — винтовочный.
АКМ — автоматический карабин;
АК-74 — автоматическая винтовка;
патрон 5,45 мм — винтовочный патрон.

39.

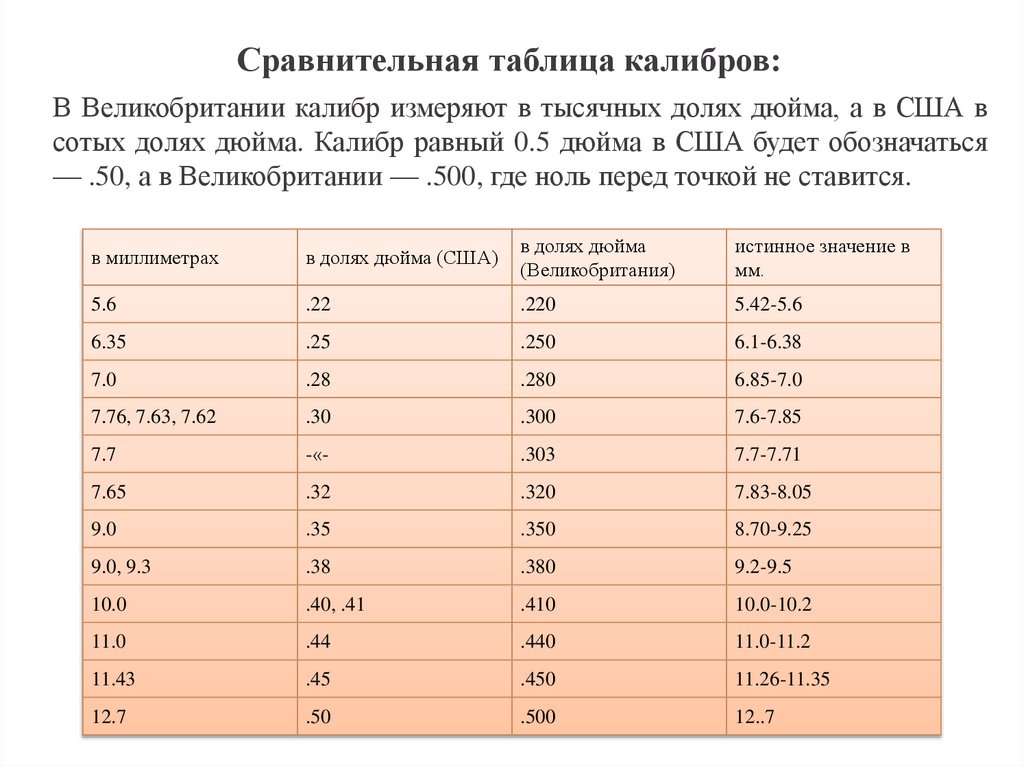

Сравнительная таблица калибров:
В Великобритании калибр измеряют в тысячных долях дюйма, а в США в
сотых долях дюйма. Калибр равный 0.5 дюйма в США будет обозначаться
— .50, а в Великобритании — .500, где ноль перед точкой не ставится.
в миллиметрах
в долях дюйма (США)
в долях дюйма
(Великобритания)
истинное значение в
мм.
5.6
.22
.220
5.42-5.6
6.35
.25
.250
6.1-6.38
7.0
.28
.280
6.85-7.0
7.76, 7.63, 7.62
.30
.300
7.6-7.85
7.7
-«-
.303
7.7-7.71
7.65
.32
.320
7.83-8.05
9.0
.35
.350
8.70-9.25
9.0, 9.3
.38
.380
9.2-9.5
10.0
.40, .41
.410
10.0-10.2
11.0
.44
.440
11.0-11.2
11.43
.45
.450
11.26-11.35
12.7
.50
.500
12..7

40. «Износ ствола»

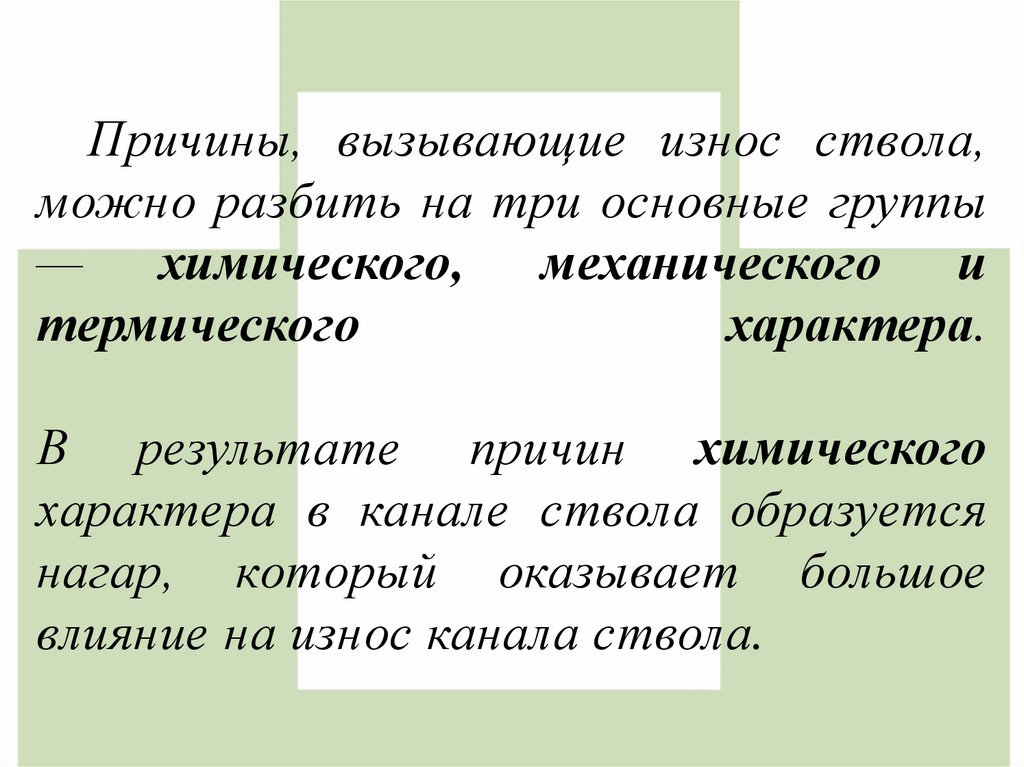

41. Причины, вызывающие износ ствола, можно разбить на три основные группы — химического, механического и термического характера. В

результате причин химического
характера в канале ствола образуется
нагар, который оказывает большое
влияние на износ канала ствола.

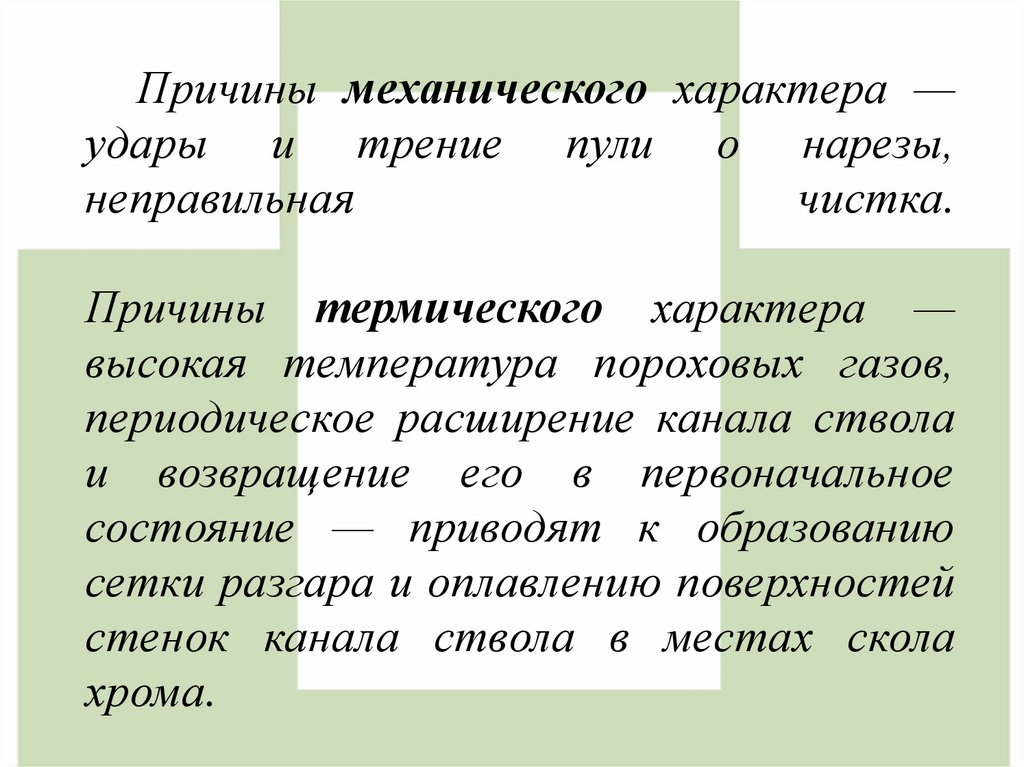

42. Причины механического характера — удары и трение пули о нарезы, неправильная чистка. Причины термического характера — высокая

температура пороховых газов,
периодическое расширение канала ствола
и возвращение его в первоначальное
состояние — приводят к образованию
сетки разгара и оплавлению поверхностей
стенок канала ствола в местах скола
хрома.

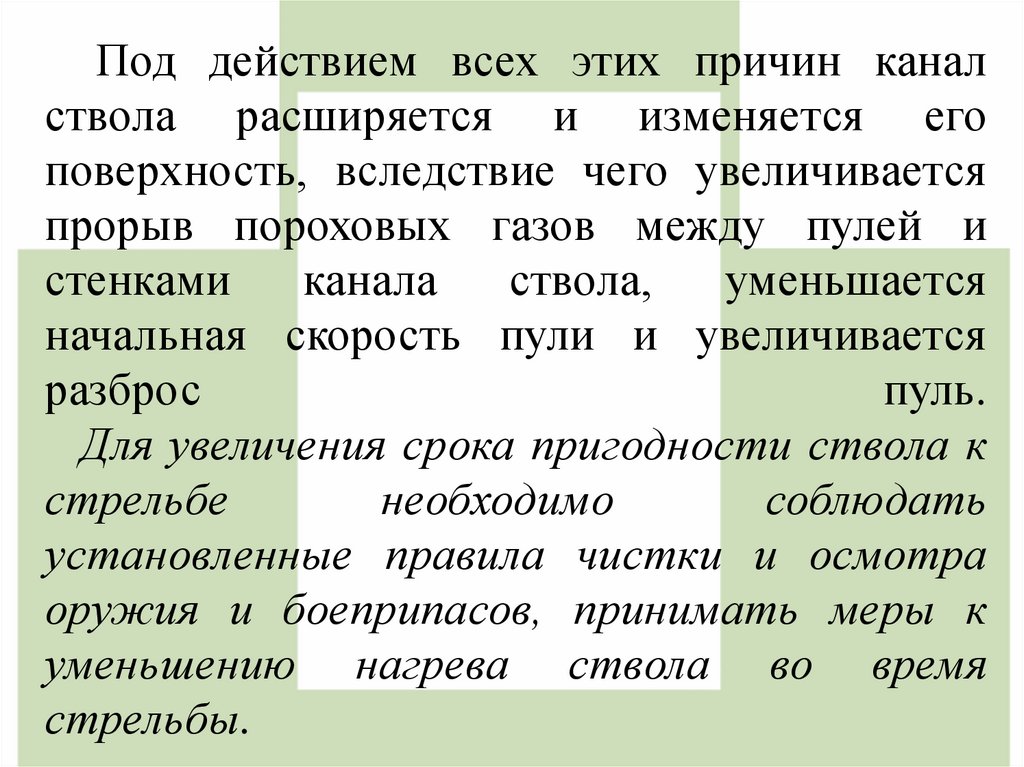

43. Под действием всех этих причин канал ствола расширяется и изменяется его поверхность, вследствие чего увеличивается прорыв

пороховых газов между пулей и
стенками
канала
ствола,
уменьшается
начальная скорость пули и увеличивается
разброс
пуль.
Для увеличения срока пригодности ствола к
стрельбе
необходимо
соблюдать
установленные правила чистки и осмотра
оружия и боеприпасов, принимать меры к
уменьшению нагрева ствола во время
стрельбы.

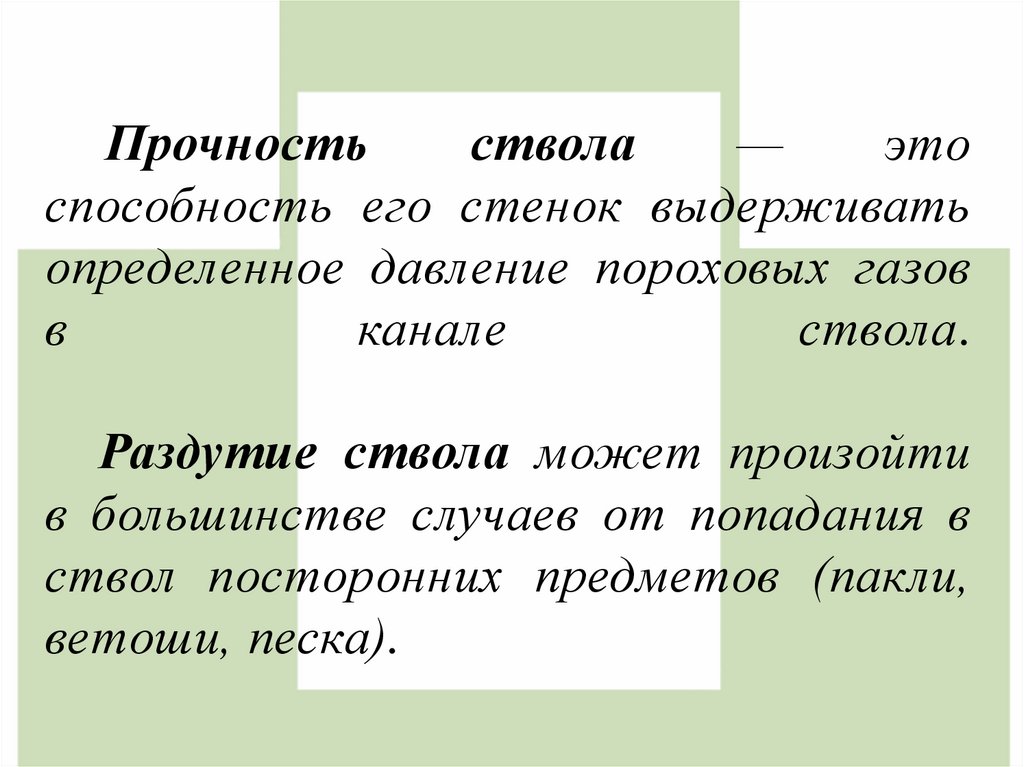

44. Прочность ствола — это способность его стенок выдерживать определенное давление пороховых газов в канале ствола. Раздутие

ствола может произойти
в большинстве случаев от попадания в
ствол посторонних предметов (пакли,
ветоши, песка).

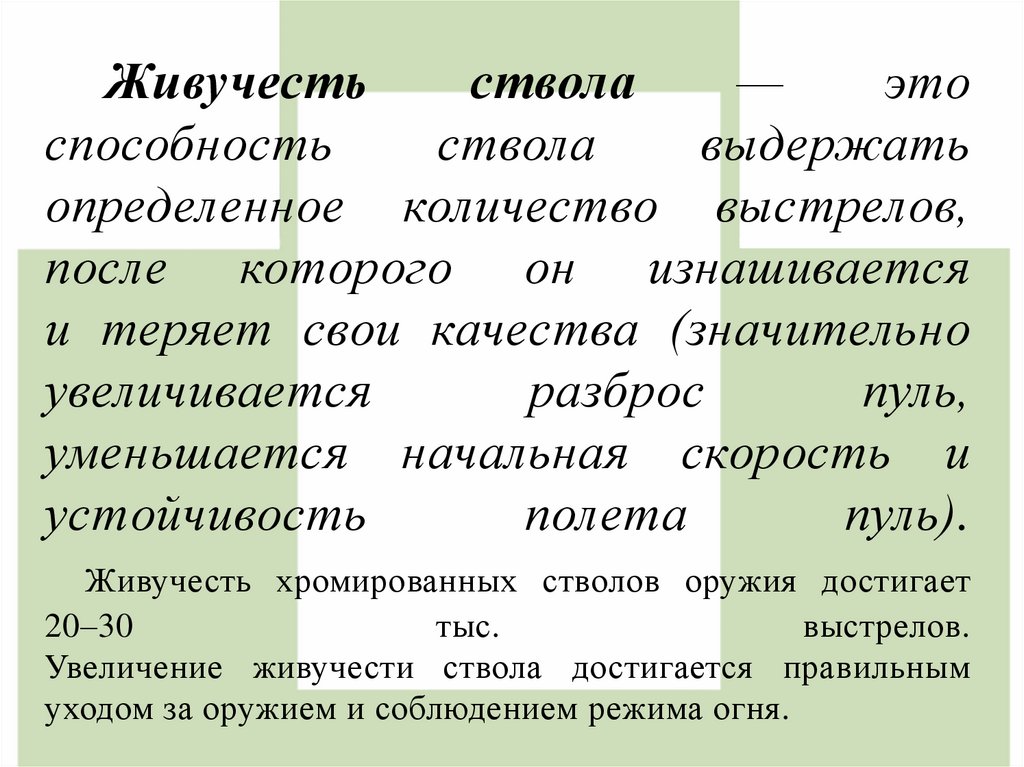

45. Живучесть ствола — это способность ствола выдержать определенное количество выстрелов, после которого он изнашивается и теряет

свои качества (значительно
увеличивается
разброс
пуль,
уменьшается начальная скорость и
устойчивость
полета
пуль).
Живучесть хромированных стволов оружия достигает
20–30
тыс.
выстрелов.
Увеличение живучести ствола достигается правильным
уходом за оружием и соблюдением режима огня.

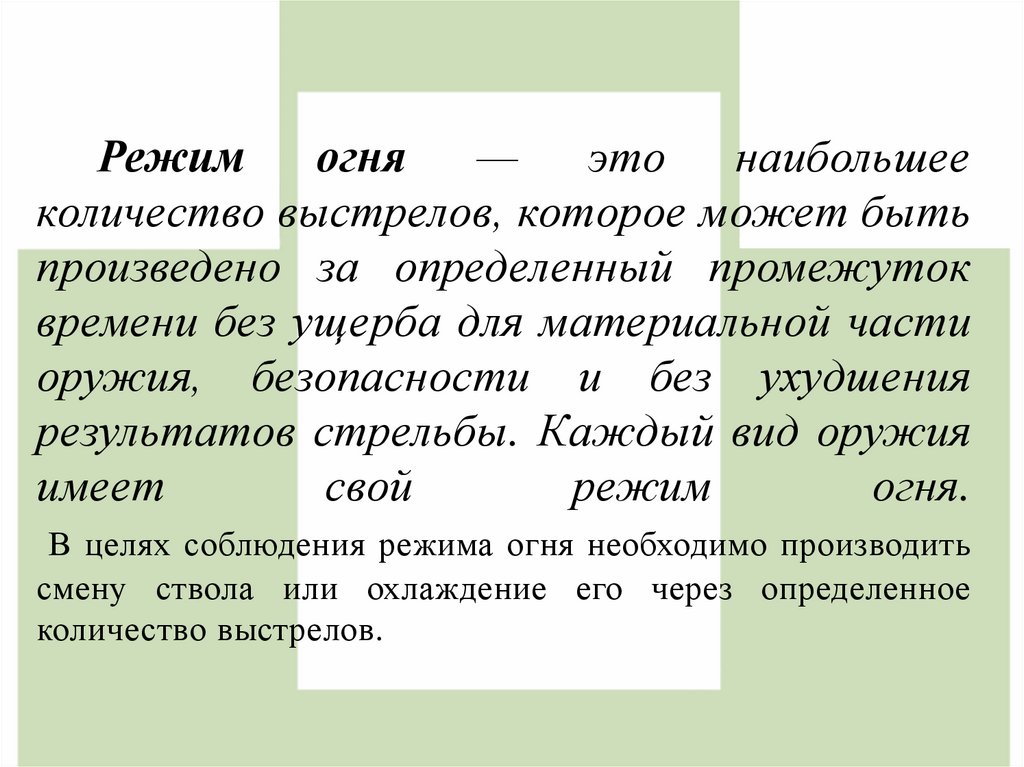

46. Режим огня — это наибольшее количество выстрелов, которое может быть произведено за определенный промежуток времени без ущерба

для материальной части
оружия, безопасности и без ухудшения
результатов стрельбы. Каждый вид оружия
имеет
свой
режим
огня.
В целях соблюдения режима огня необходимо производить
смену ствола или охлаждение его через определенное
количество выстрелов.

47. «Внешняя баллистика»

48. «Силы, действующие на пулю»

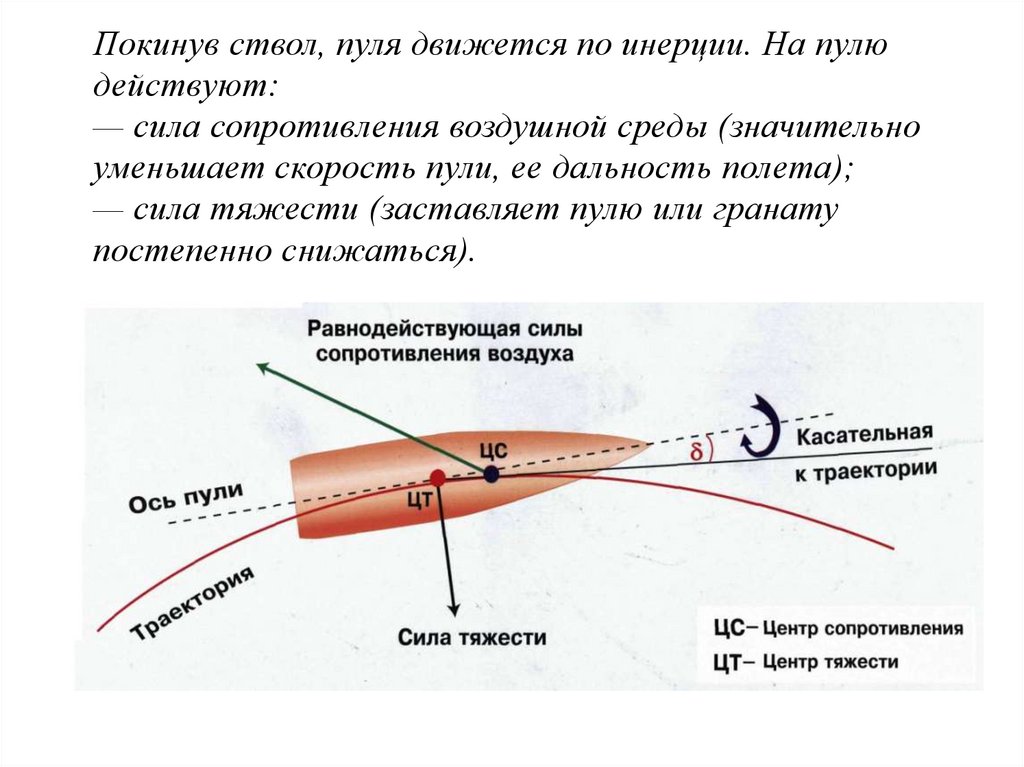

49. Покинув ствол, пуля движется по инерции. На пулю действуют: — сила сопротивления воздушной среды (значительно уменьшает

скорость пули, ее дальность полета);
— сила тяжести (заставляет пулю или гранату
постепенно снижаться).

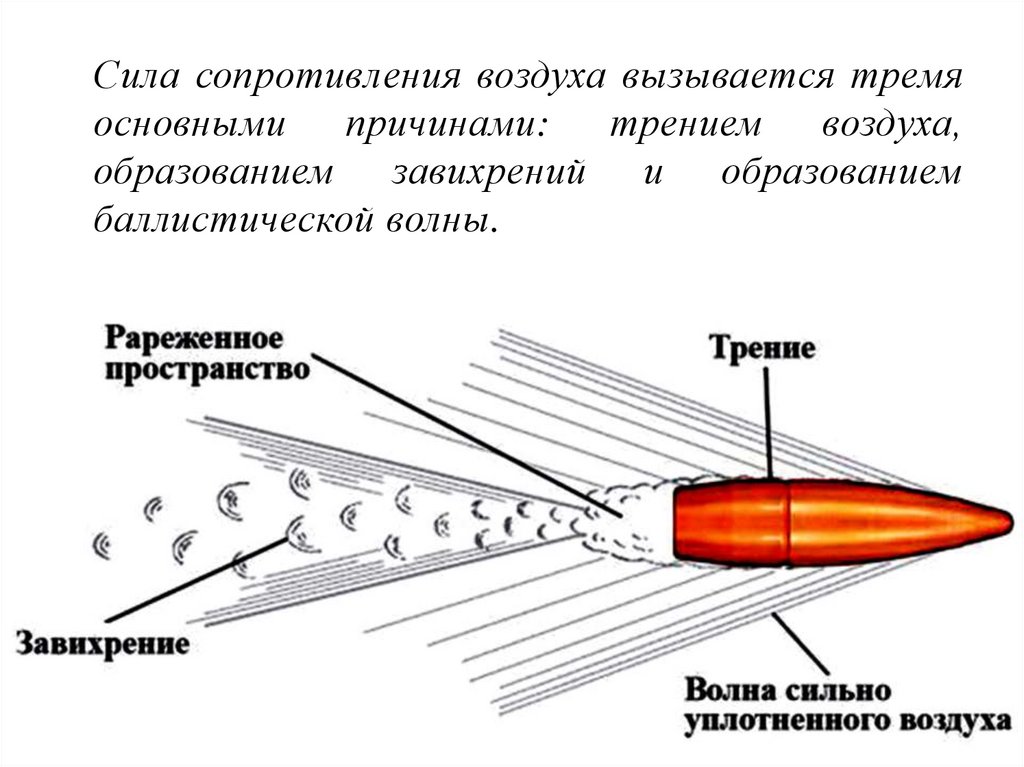

50. Сила сопротивления воздуха вызывается тремя основными причинами: трением воздуха, образованием завихрений и образованием

баллистической волны.

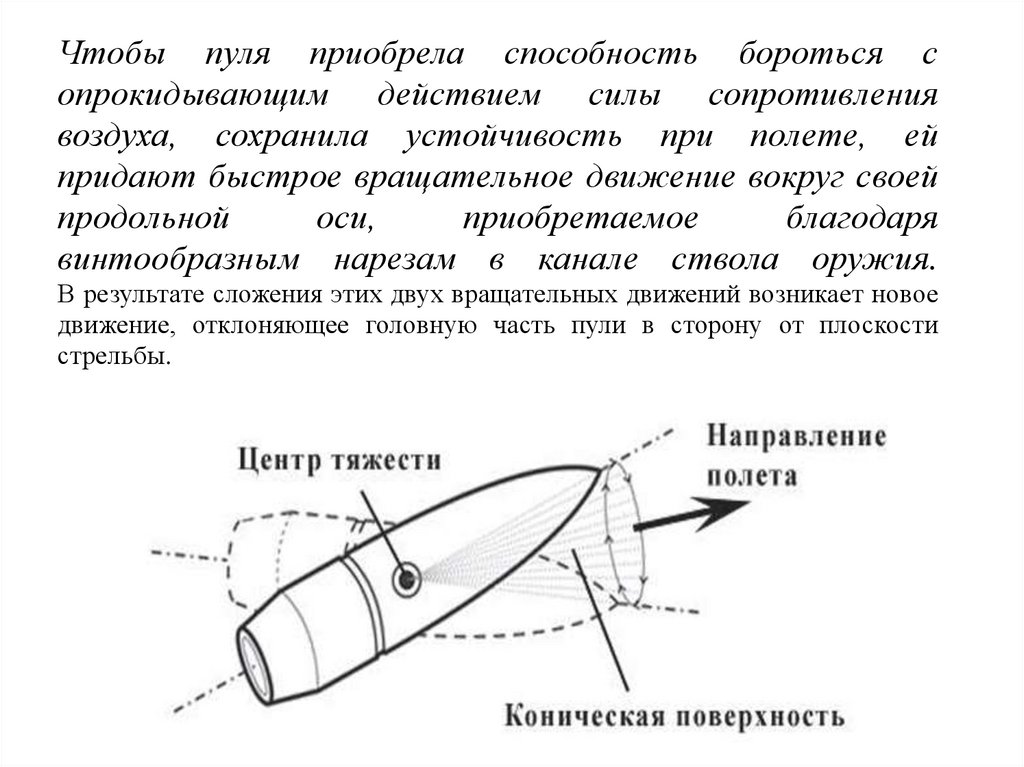

51. Чтобы пуля приобрела способность бороться с опрокидывающим действием силы сопротивления воздуха, сохранила устойчивость при

полете, ей
придают быстрое вращательное движение вокруг своей
продольной
оси,
приобретаемое
благодаря
винтообразным нарезам в канале ствола оружия.
В результате сложения этих двух вращательных движений возникает новое
движение, отклоняющее головную часть пули в сторону от плоскости
стрельбы.

52.

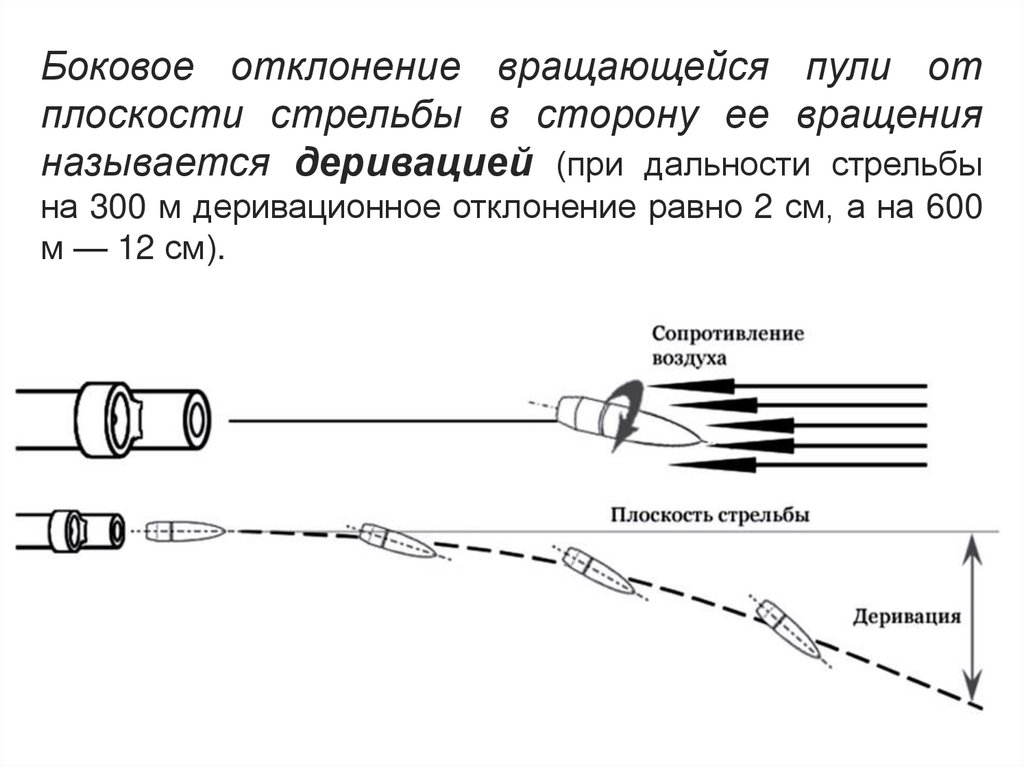

Боковое отклонение вращающейся пули от
плоскости стрельбы в сторону ее вращения
называется деривацией (при дальности стрельбы
на 300 м деривационное отклонение равно 2 см, а на 600
м — 12 см).

53. «Траектория полета пули и ее значение»

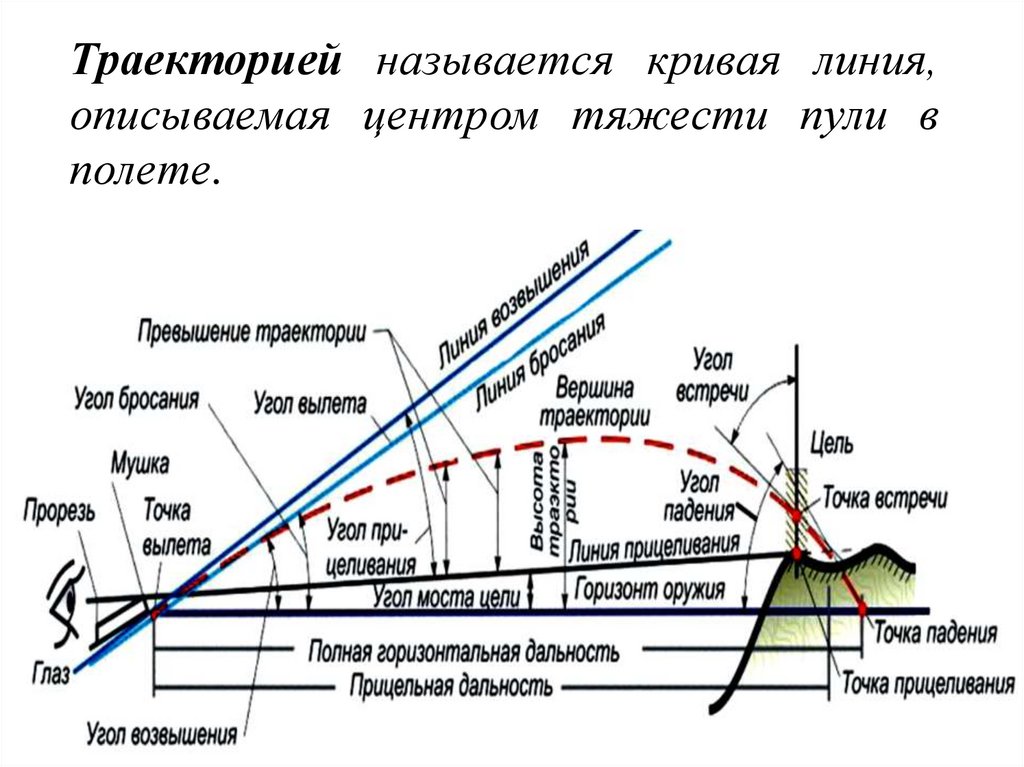

54. Траекторией называется кривая линия, описываемая центром тяжести пули в полете.

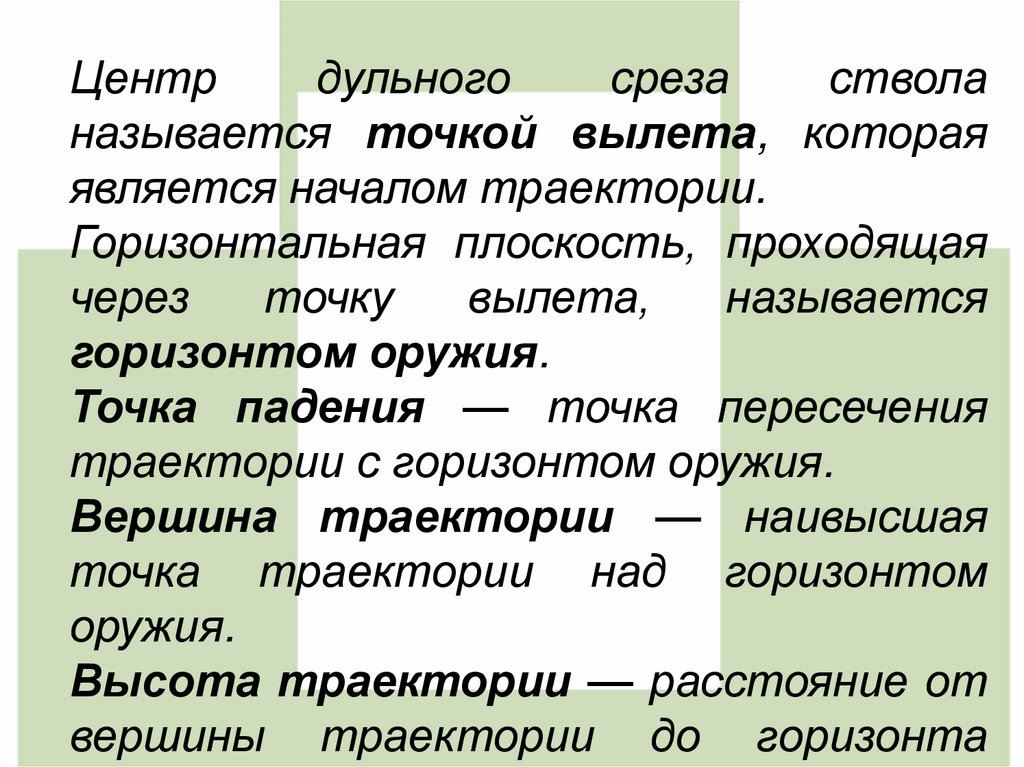

55.

Центр
дульного
среза
ствола
называется точкой вылета, которая
является началом траектории.
Горизонтальная плоскость, проходящая
через
точку
вылета,
называется
горизонтом оружия.
Точка падения — точка пересечения
траектории с горизонтом оружия.
Вершина траектории — наивысшая
точка траектории над горизонтом
оружия.
Высота траектории — расстояние от
вершины траектории до горизонта

56.

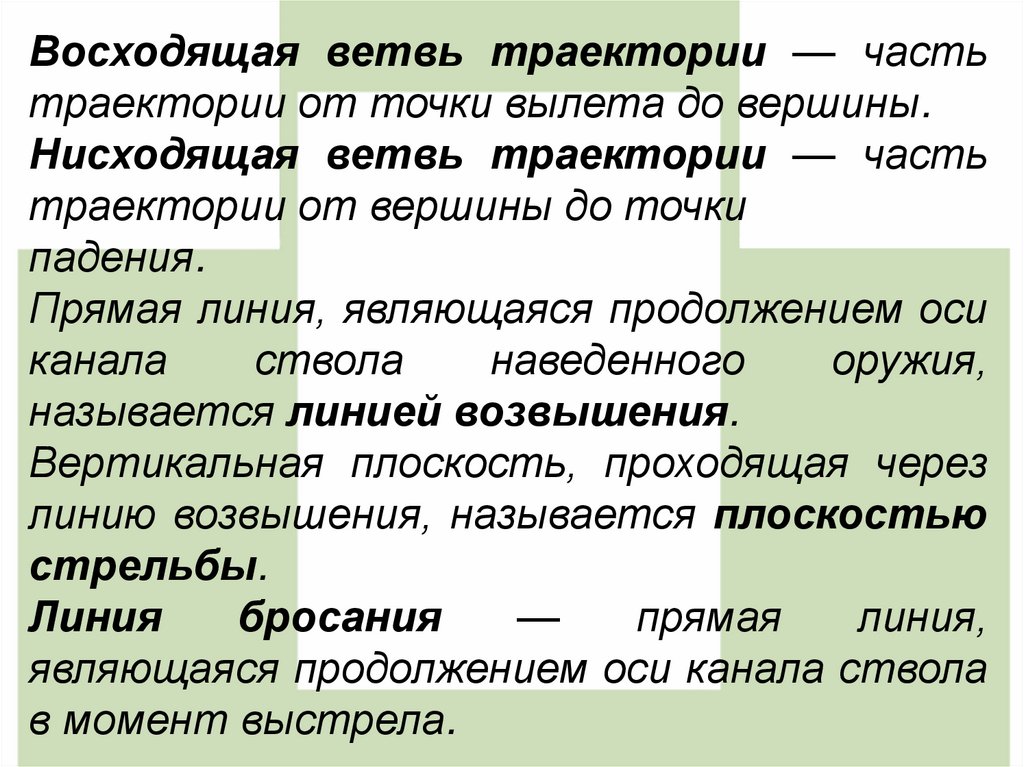

Восходящая ветвь траектории — часть
траектории от точки вылета до вершины.
Нисходящая ветвь траектории — часть
траектории от вершины до точки
падения.
Прямая линия, являющаяся продолжением оси
канала
ствола
наведенного
оружия,
называется линией возвышения.
Вертикальная плоскость, проходящая через
линию возвышения, называется плоскостью
стрельбы.
Линия
бросания
—
прямая
линия,
являющаяся продолжением оси канала ствола
в момент выстрела.

57.

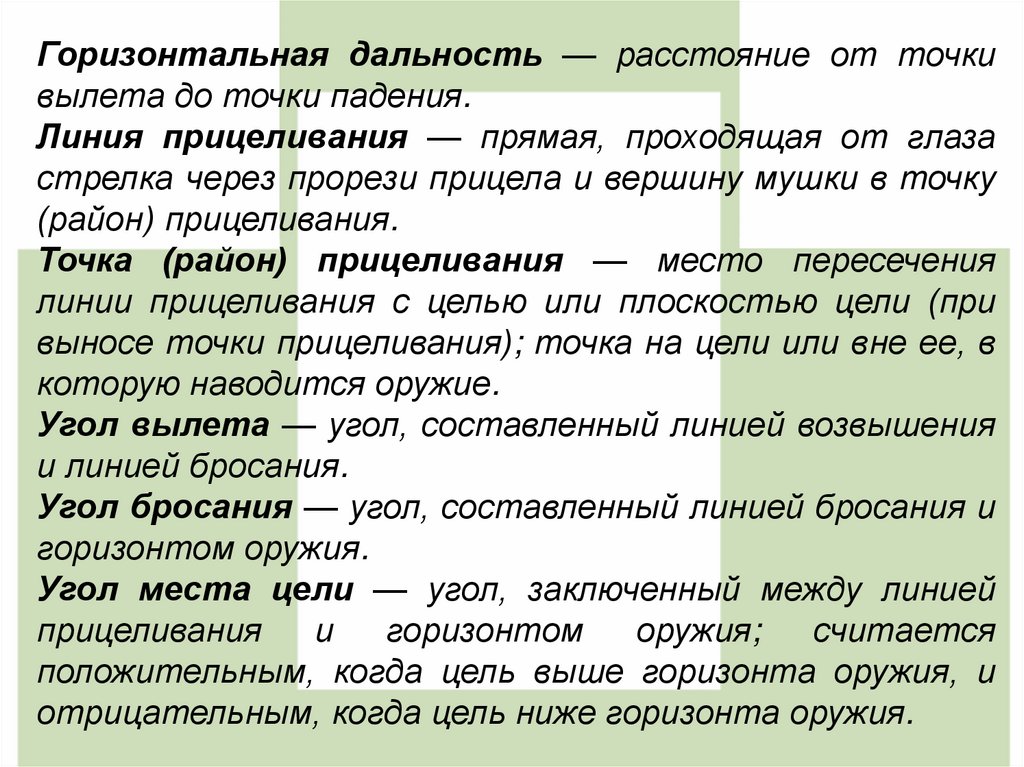

Горизонтальная дальность — расстояние от точки
вылета до точки падения.
Линия прицеливания — прямая, проходящая от глаза
стрелка через прорези прицела и вершину мушки в точку
(район) прицеливания.
Точка (район) прицеливания — место пересечения
линии прицеливания с целью или плоскостью цели (при
выносе точки прицеливания); точка на цели или вне ее, в
которую наводится оружие.
Угол вылета — угол, составленный линией возвышения
и линией бросания.
Угол бросания — угол, составленный линией бросания и
горизонтом оружия.
Угол места цели — угол, заключенный между линией
прицеливания
и
горизонтом
оружия;
считается
положительным, когда цель выше горизонта оружия, и
отрицательным, когда цель ниже горизонта оружия.

58.

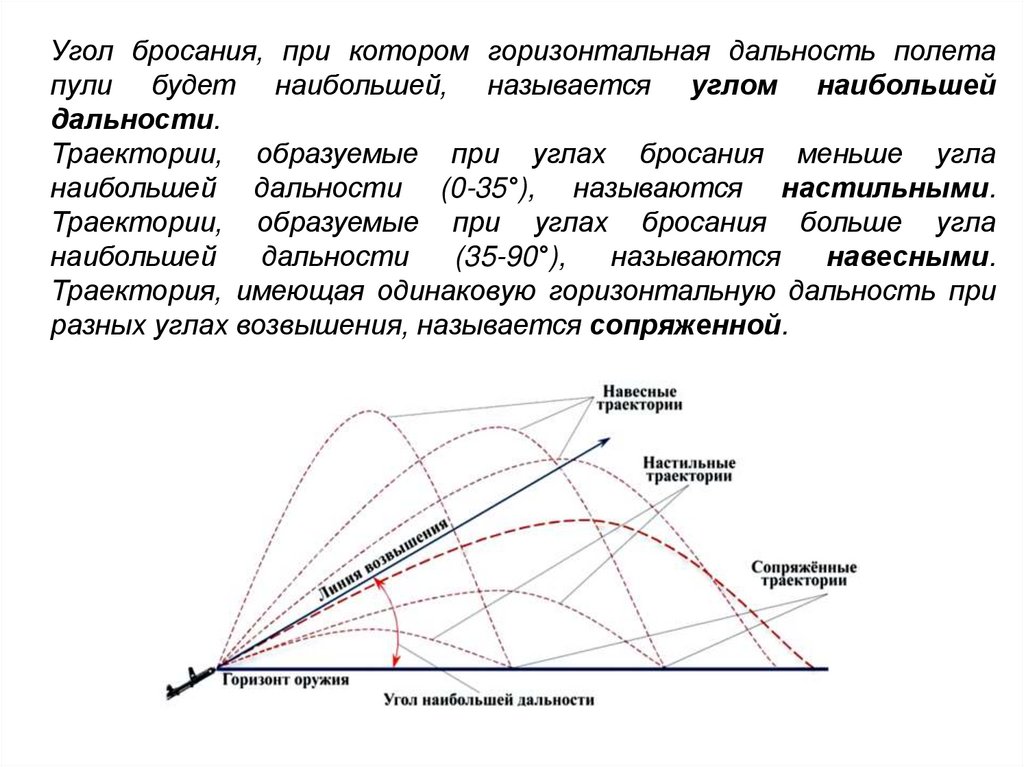

Угол бросания, при котором горизонтальная дальность полета
пули будет наибольшей, называется углом наибольшей
дальности.
Траектории, образуемые при углах бросания меньше угла
наибольшей дальности (0-35°), называются настильными.
Траектории, образуемые при углах бросания больше угла
наибольшей
дальности
(35-90°),
называются
навесными.
Траектория, имеющая одинаковую горизонтальную дальность при
разных углах возвышения, называется сопряженной.

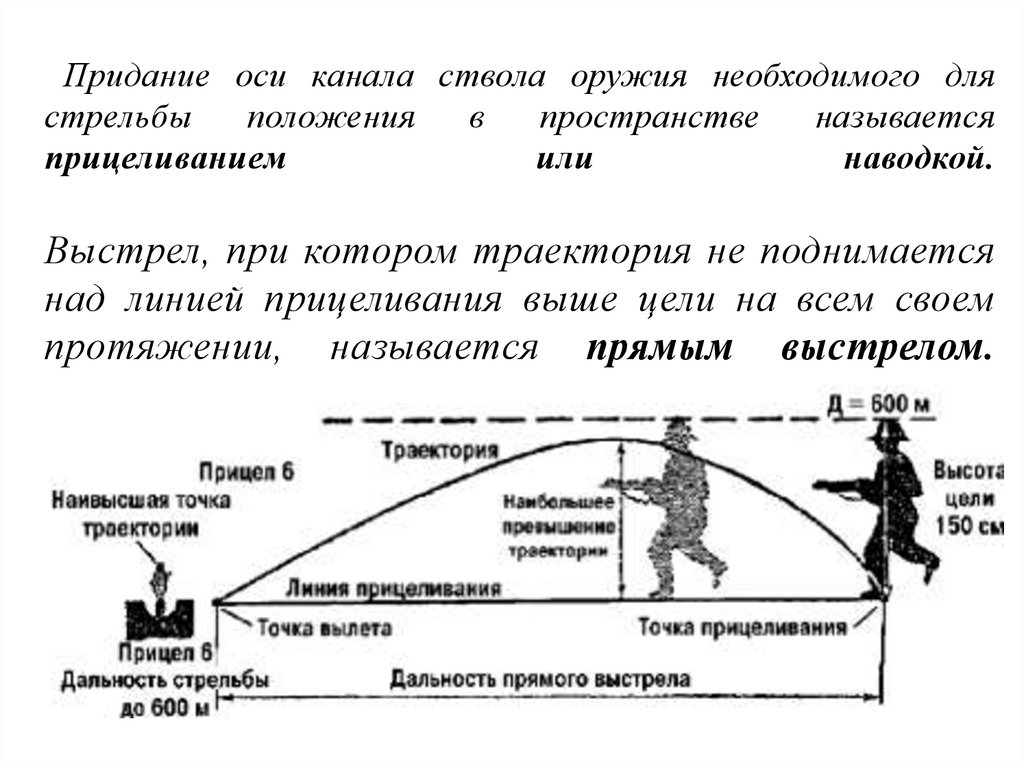

59. Придание оси канала ствола оружия необходимого для стрельбы положения в пространстве называется прицеливанием или наводкой.

Выстрел, при котором траектория не поднимается
над линией прицеливания выше цели на всем своем
протяжении, называется прямым выстрелом.

60. «Влияние различных условий на полет пули и учет их при стрельбе»

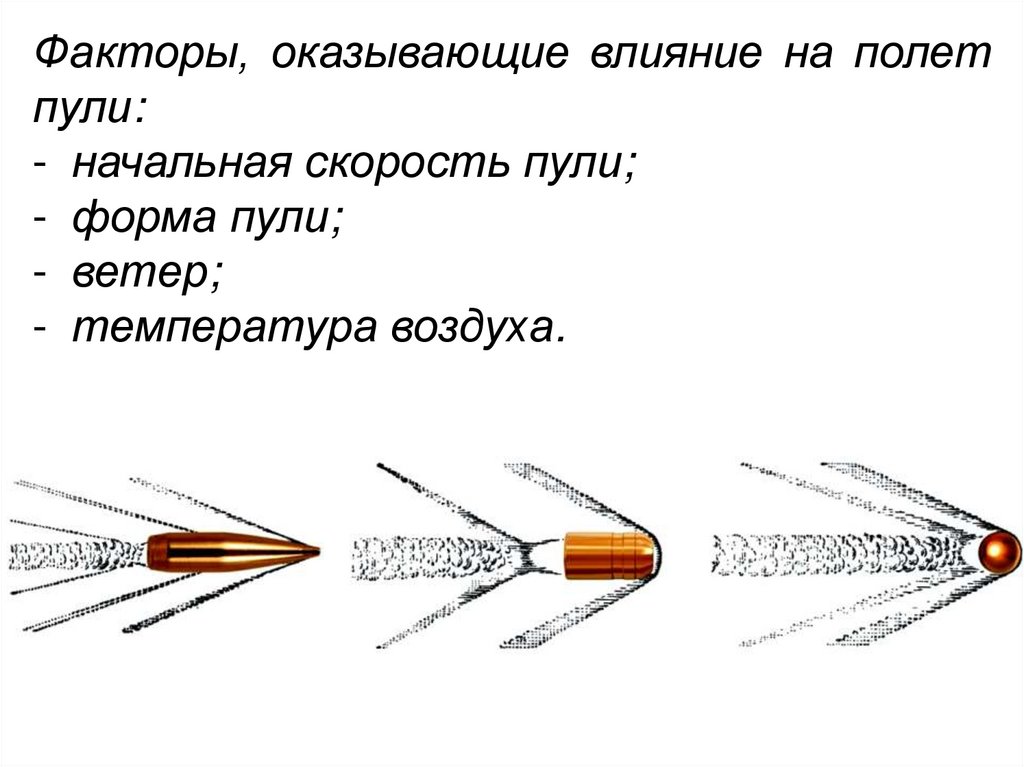

61.

Факторы, оказывающие влияние на полет
пули:
- начальная скорость пули;
- форма пули;
- ветер;
- температура воздуха.

62. «Факторы, влияющие на кучность и меткость стрельбы. Оценка качества техники стрельбы»

63.

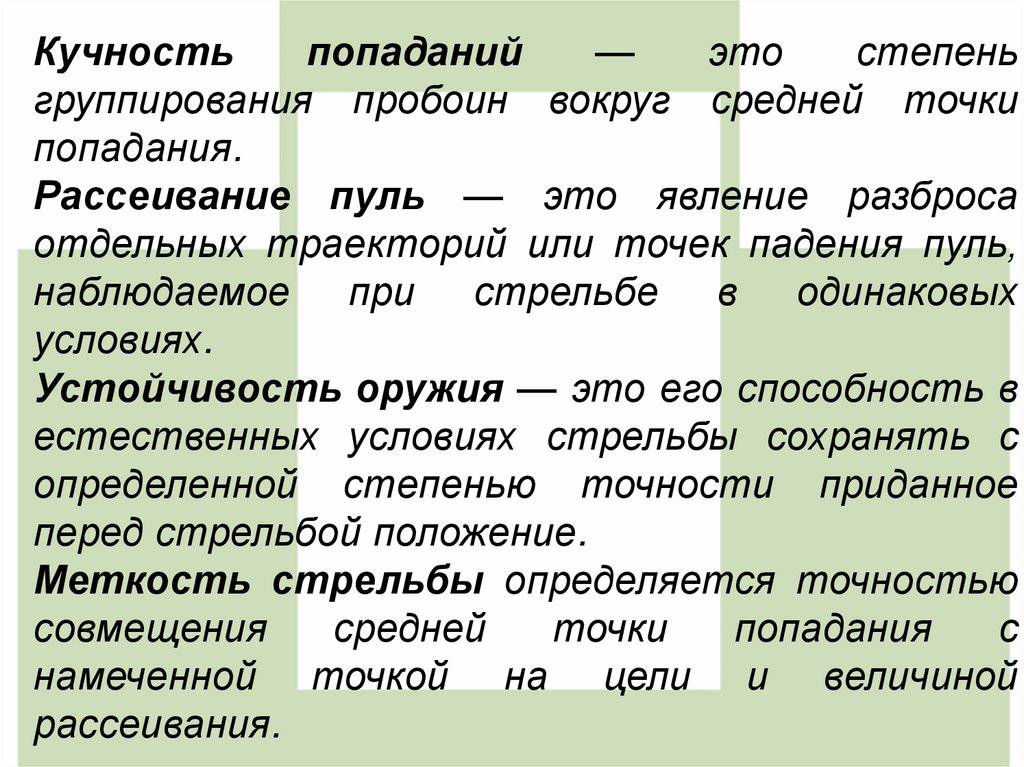

Кучность
попаданий
—
это
степень
группирования пробоин вокруг средней точки
попадания.
Рассеивание пуль — это явление разброса
отдельных траекторий или точек падения пуль,
наблюдаемое при стрельбе в одинаковых
условиях.
Устойчивость оружия — это его способность в
естественных условиях стрельбы сохранять с
определенной степенью точности приданное
перед стрельбой положение.
Меткость стрельбы определяется точностью
совмещения
средней
точки
попадания
с
намеченной точкой на цели и величиной
рассеивания.

64. «Средняя точка попадания и способы ее определения»

65.

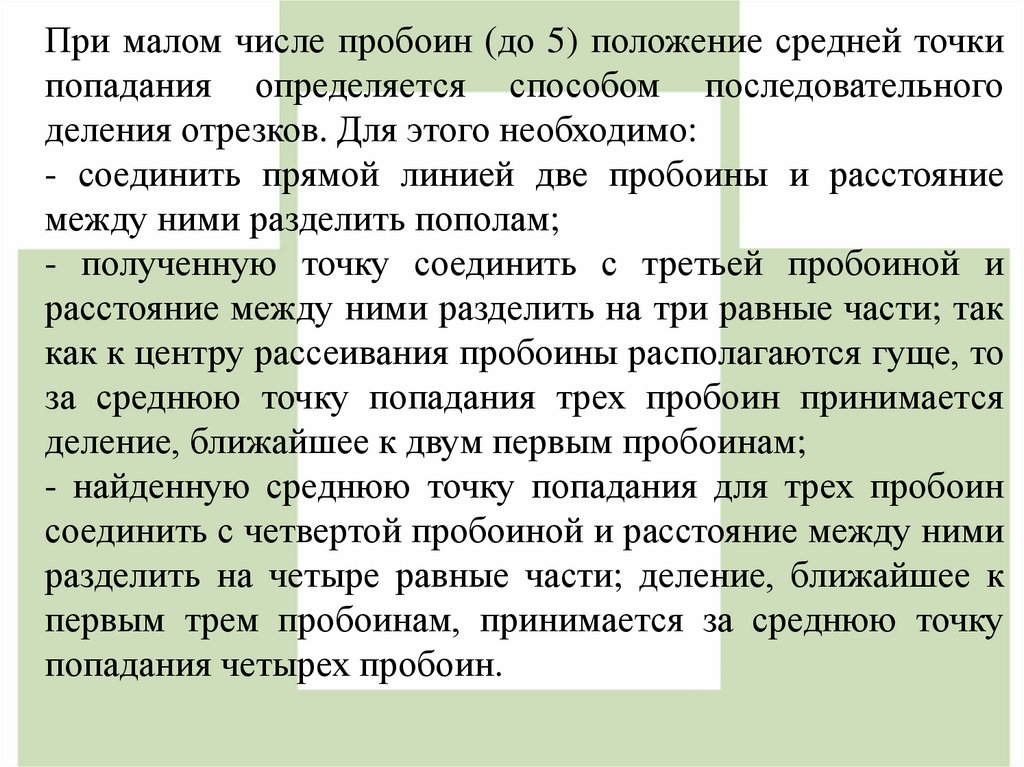

При малом числе пробоин (до 5) положение средней точки
попадания определяется способом последовательного
деления отрезков. Для этого необходимо:
- соединить прямой линией две пробоины и расстояние
между ними разделить пополам;
- полученную точку соединить с третьей пробоиной и
расстояние между ними разделить на три равные части; так
как к центру рассеивания пробоины располагаются гуще, то
за среднюю точку попадания трех пробоин принимается
деление, ближайшее к двум первым пробоинам;
- найденную среднюю точку попадания для трех пробоин
соединить с четвертой пробоиной и расстояние между ними
разделить на четыре равные части; деление, ближайшее к
первым трем пробоинам, принимается за среднюю точку
попадания четырех пробоин.

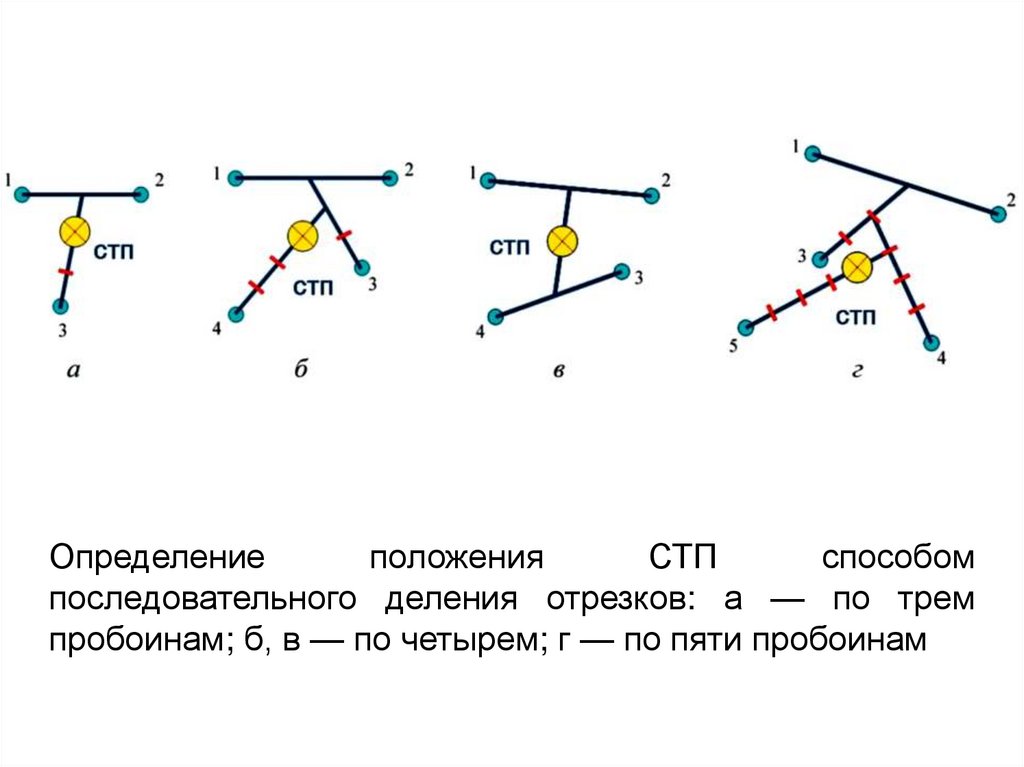

66.

Определение
положения
СТП
способом
последовательного деления отрезков: а — по трем
пробоинам; б, в — по четырем; г — по пяти пробоинам

67.

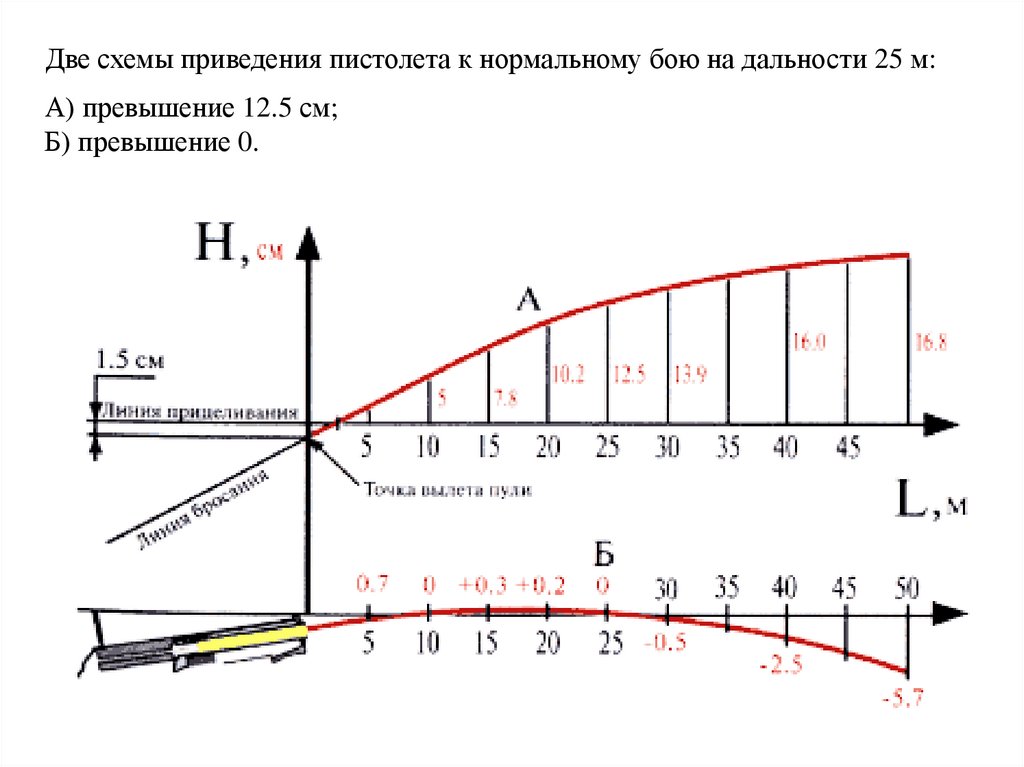

Две схемы приведения пистолета к нормальному бою на дальности 25 м:
А) превышение 12.5 см;
Б) превышение 0.
