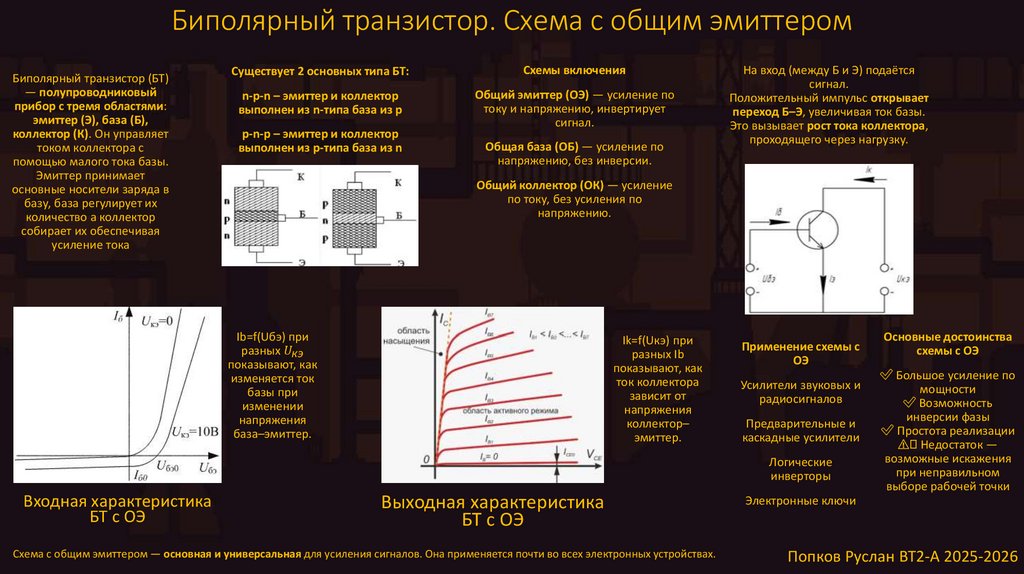

1. Биполярный транзистор. Схема с общим эмиттером

Биполярный транзистор (БТ)
— полупроводниковый
прибор с тремя областями:
эмиттер (Э), база (Б),
коллектор (К). Он управляет
током коллектора с
помощью малого тока базы.
Эмиттер принимает
основные носители заряда в
базу, база регулирует их
количество а коллектор
собирает их обеспечивая
усиление тока
Существует 2 основных типа БТ:
Схемы включения
n-p-n – эмиттер и коллектор
выполнен из n-типа база из p
Общий эмиттер (ОЭ) — усиление по
току и напряжению, инвертирует
сигнал.
p-n-p – эмиттер и коллектор
выполнен из p-типа база из n
Общая база (ОБ) — усиление по
напряжению, без инверсии.
На вход (между Б и Э) подаётся
сигнал.
Положительный импульс открывает
переход Б–Э, увеличивая ток базы.
Это вызывает рост тока коллектора,
проходящего через нагрузку.
Общий коллектор (ОК) — усиление
по току, без усиления по
напряжению.
Ib​=f(Uбэ​) при
разных
