АРК2 ПРЕЗЕНТАЦИЯ

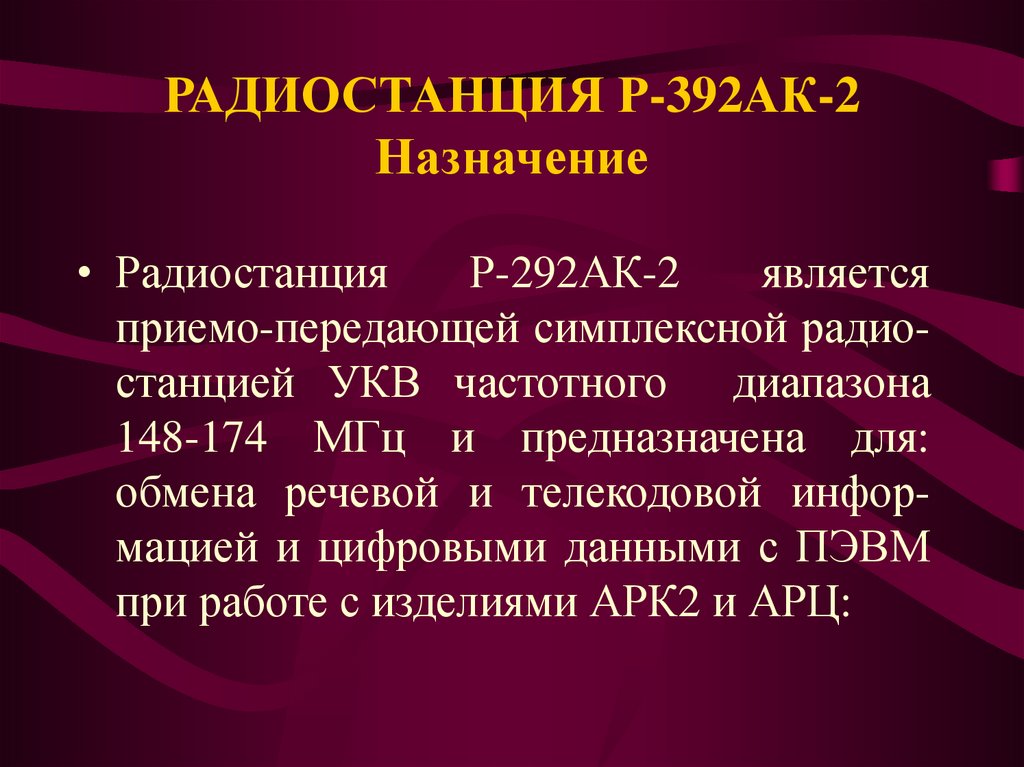

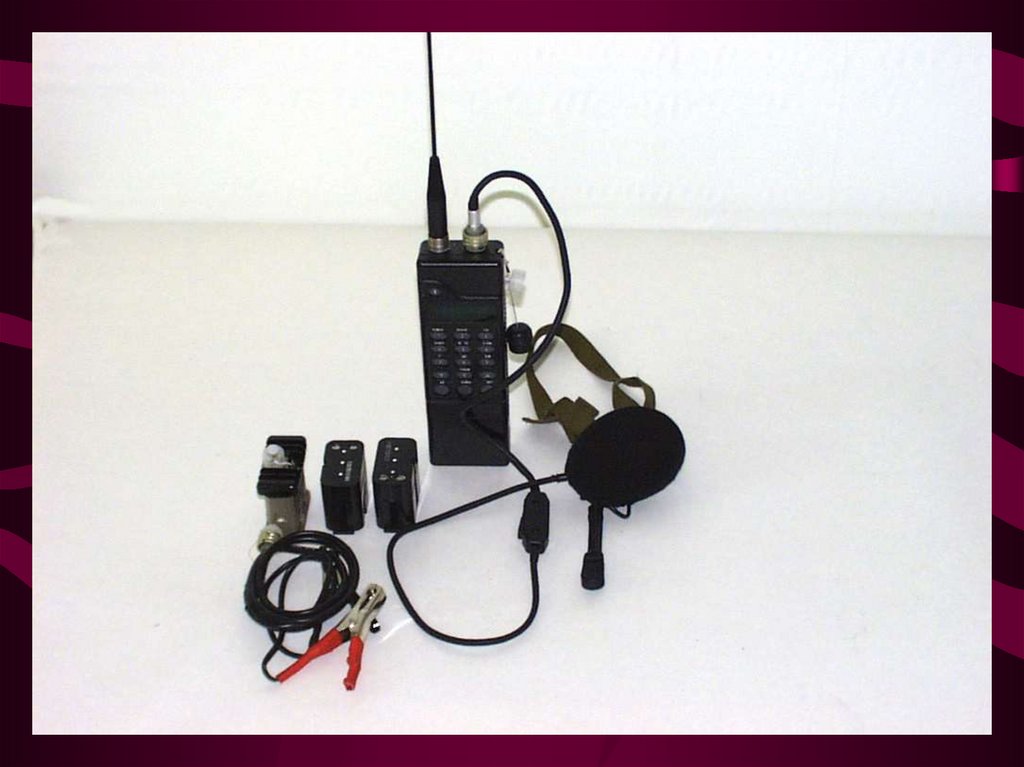

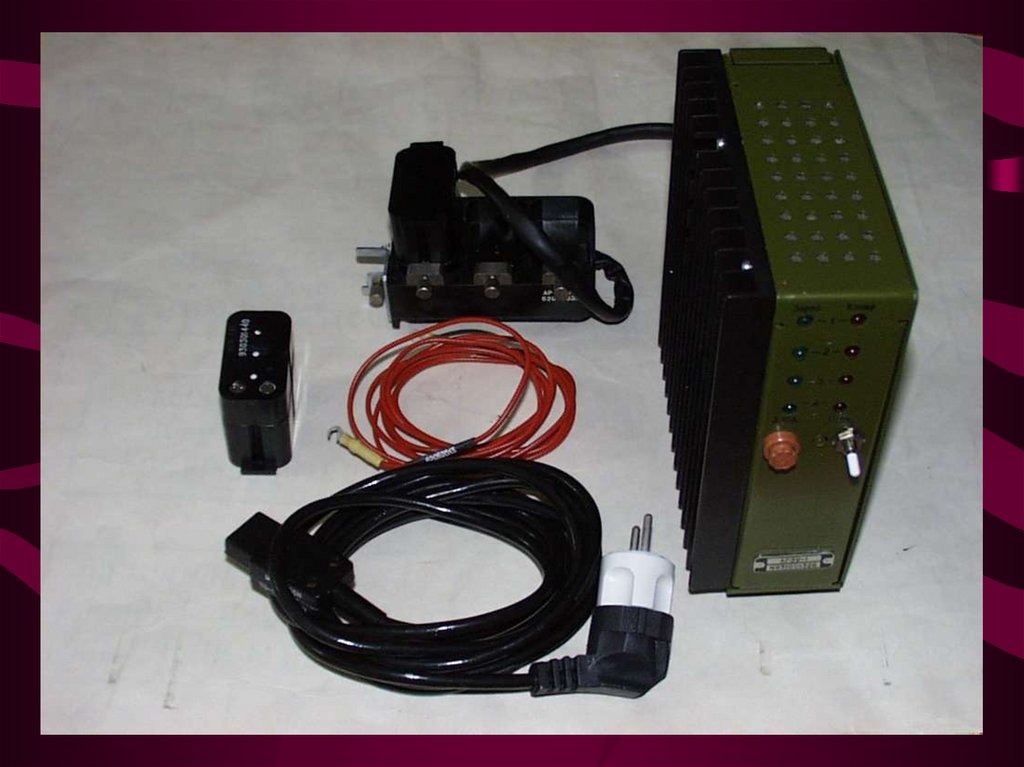

1. РАДИОСТАНЦИЯ Р-392АК-2 Назначение

• Радиостанция
Р-292АК-2
является
приемо-передающей симплексной радиостанцией УКВ частотного диапазона
148-174 МГц и предназначена для:
обмена речевой и телекодовой информацией и цифровыми данными с ПЭВМ
при работе с изделиями АРК2 и АРЦ:

2.

3.

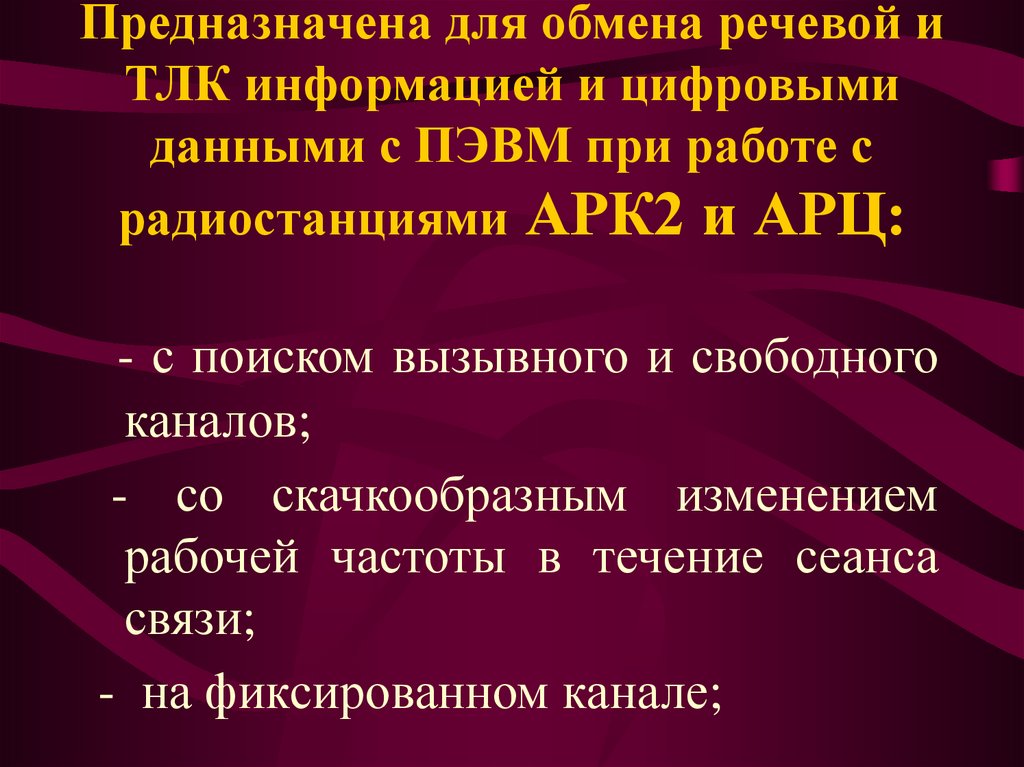

4. Предназначена для обмена речевой и ТЛК информацией и цифровыми данными с ПЭВМ при работе с радиостанциями АРК2 и АРЦ:

- с поиском вызывного и свободного
каналов;
- со скачкообразным изменением
рабочей частоты в течение сеанса
связи;
- на фиксированном канале;

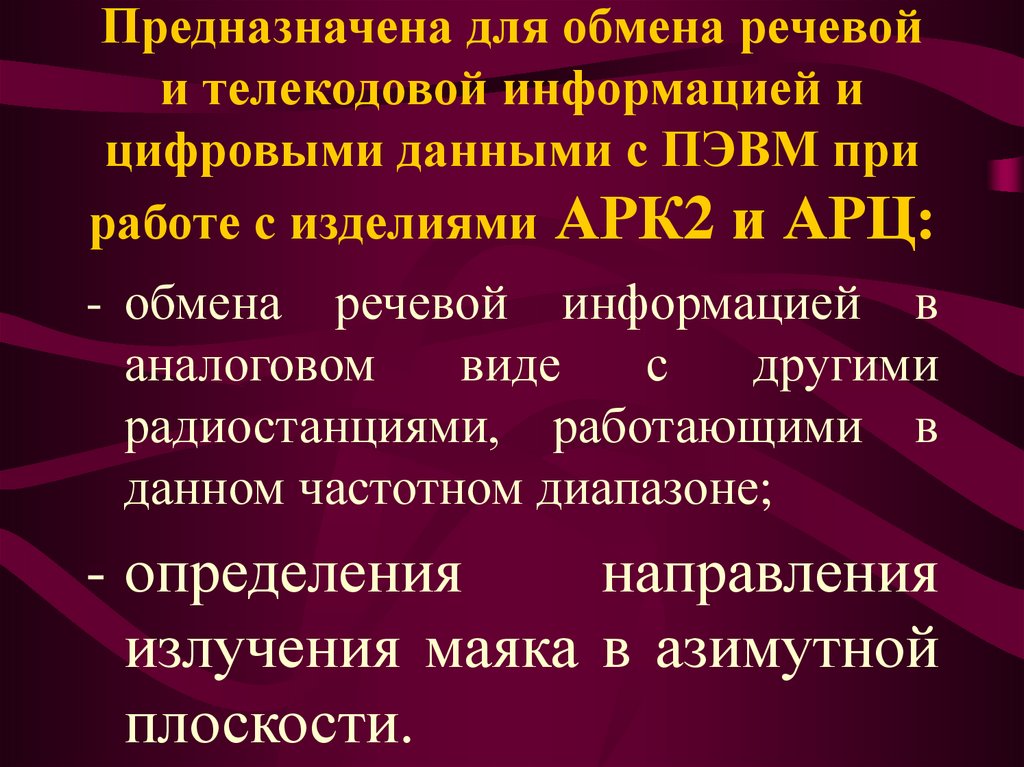

5. Предназначена для обмена речевой и телекодовой информацией и цифровыми данными с ПЭВМ при работе с изделиями АРК2 и АРЦ:

- обмена речевой информацией в
аналоговом
виде
с
другими
радиостанциями, работающими в
данном частотном диапазоне;
- определения
направления
излучения маяка в азимутной
плоскости.

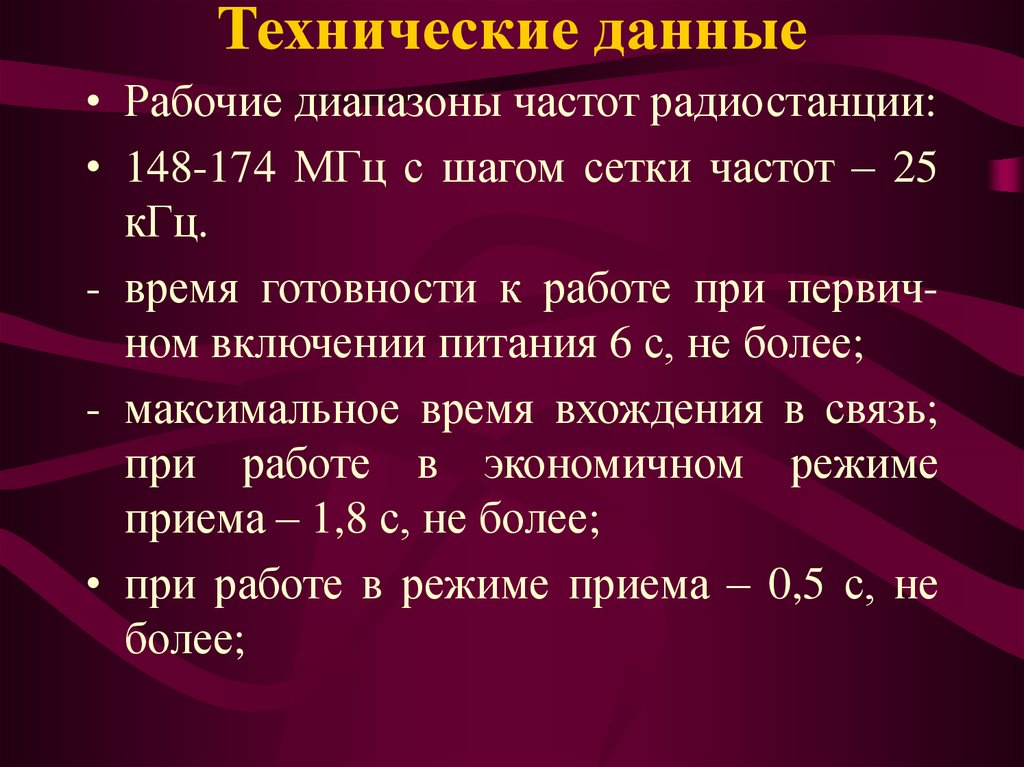

6. Технические данные

• Рабочие диапазоны частот радиостанции:
• 148-174 МГц с шагом сетки частот – 25
кГц.
- время готовности к работе при первичном включении питания 6 с, не более;
- максимальное время вхождения в связь;
при работе в экономичном режиме
приема – 1,8 с, не более;
• при работе в режиме приема – 0,5 с, не
более;

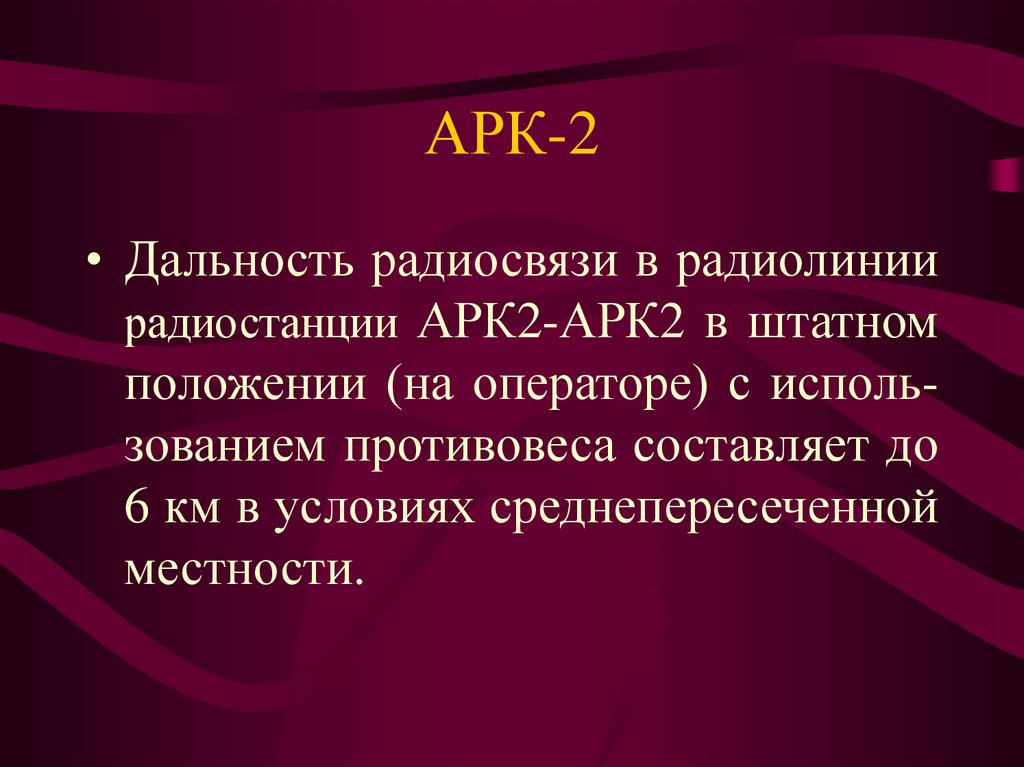

7. АРК-2

• Дальность радиосвязи в радиолинии
радиостанции АРК2-АРК2 в штатном
положении (на операторе) с использованием противовеса составляет до
6 км в условиях среднепересеченной
местности.

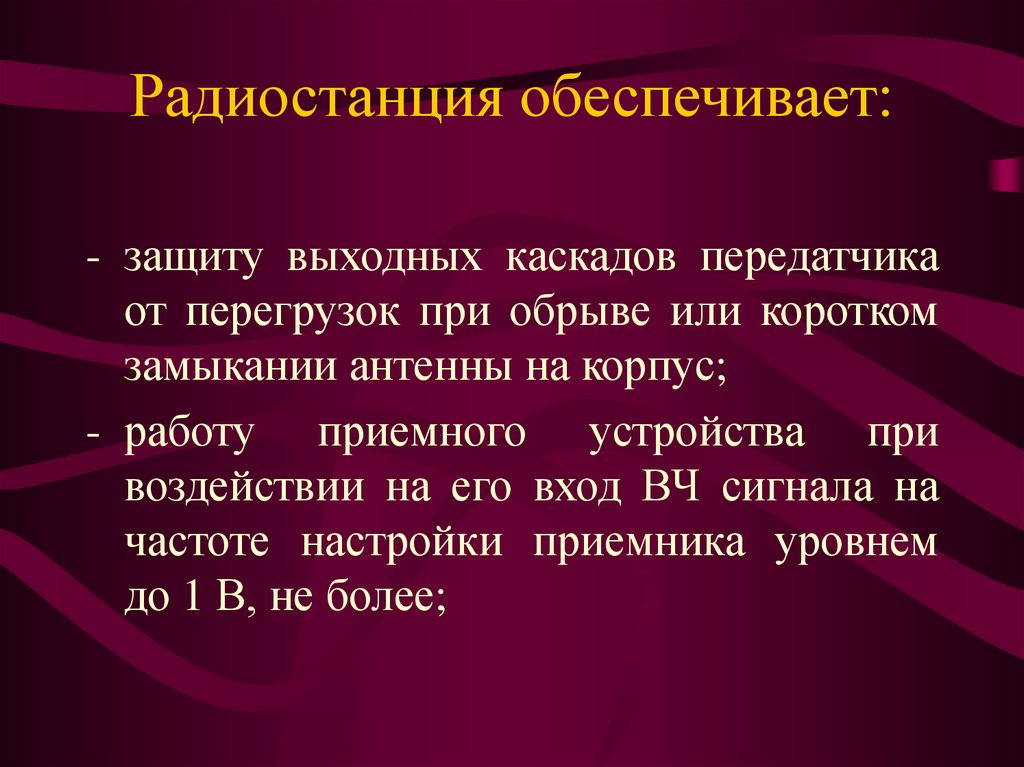

8. Радиостанция обеспечивает:

- защиту выходных каскадов передатчика
от перегрузок при обрыве или коротком
замыкании антенны на корпус;
- работу приемного устройства при
воздействии на его вход ВЧ сигнала на
частоте настройки приемника уровнем
до 1 В, не более;

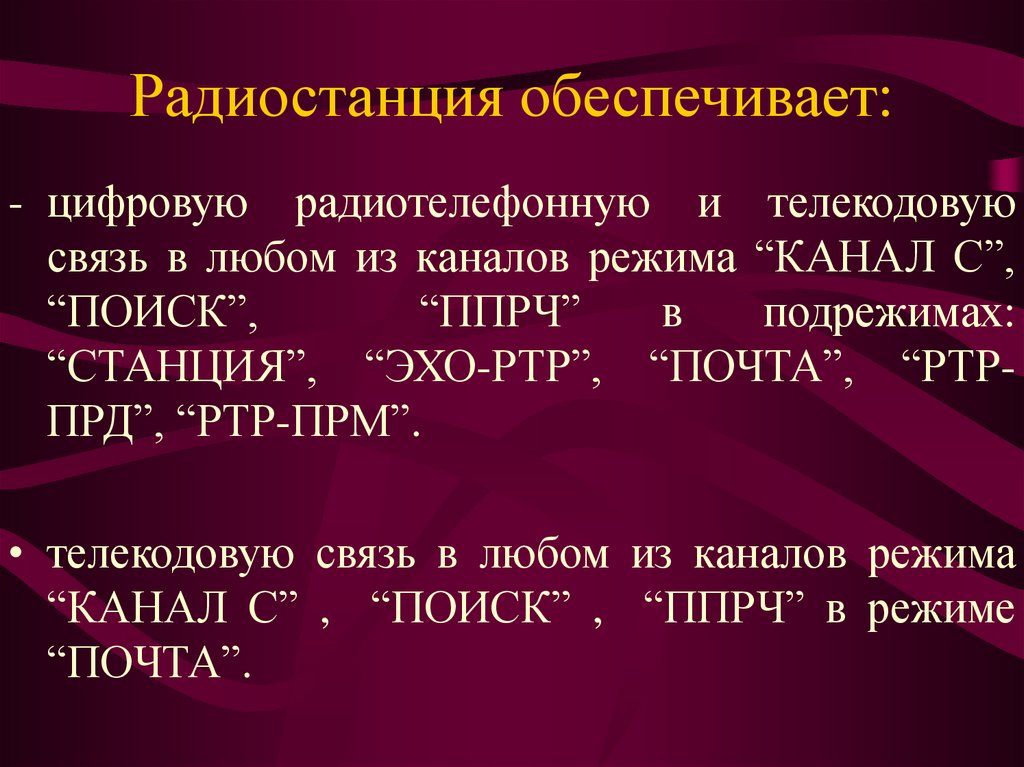

9. Радиостанция обеспечивает:

- цифровую радиотелефонную и телекодовую
связь в любом из каналов режима “КАНАЛ С”,
“ПОИСК”,
“ППРЧ”
в
подрежимах:
“СТАНЦИЯ”, “ЭХО-РТР”, “ПОЧТА”, “РТРПРД”, “РТР-ПРМ”.
• телекодовую связь в любом из каналов режима
“КАНАЛ С” , “ПОИСК” , “ППРЧ” в режиме
“ПОЧТА”.

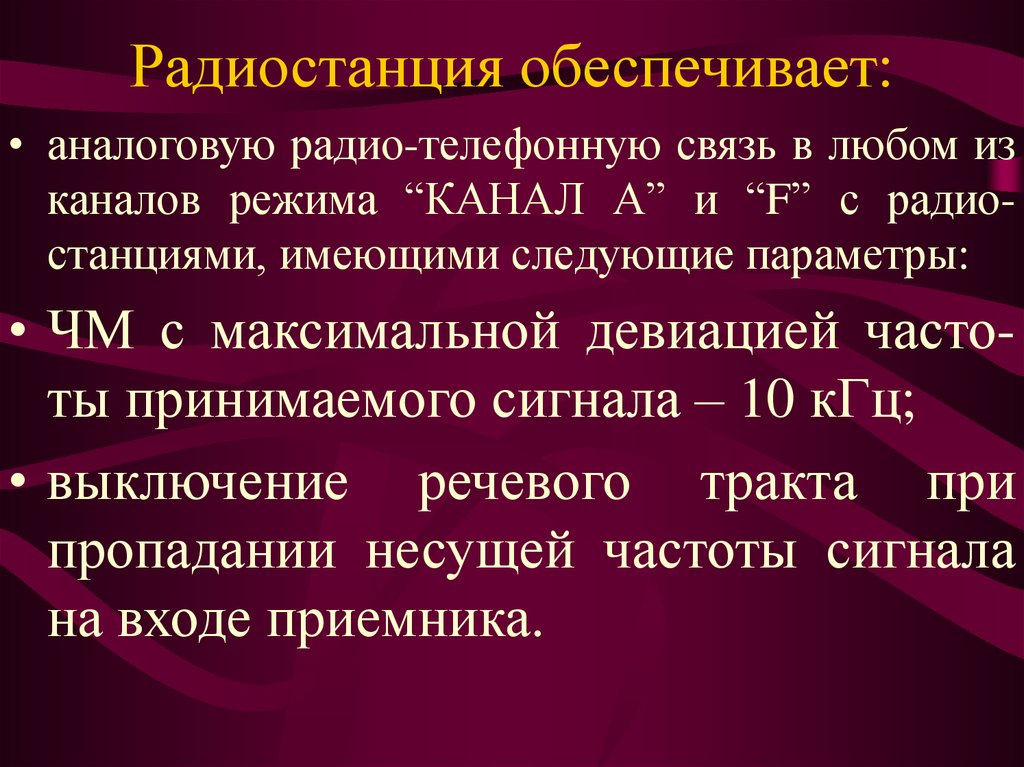

10. Радиостанция обеспечивает:

• аналоговую радио-телефонную связь в любом из
каналов режима “КАНАЛ А” и “F” с радиостанциями, имеющими следующие параметры:
• ЧМ с максимальной девиацией частоты принимаемого сигнала – 10 кГц;
• выключение речевого тракта при
пропадании несущей частоты сигнала
на входе приемника.

11.

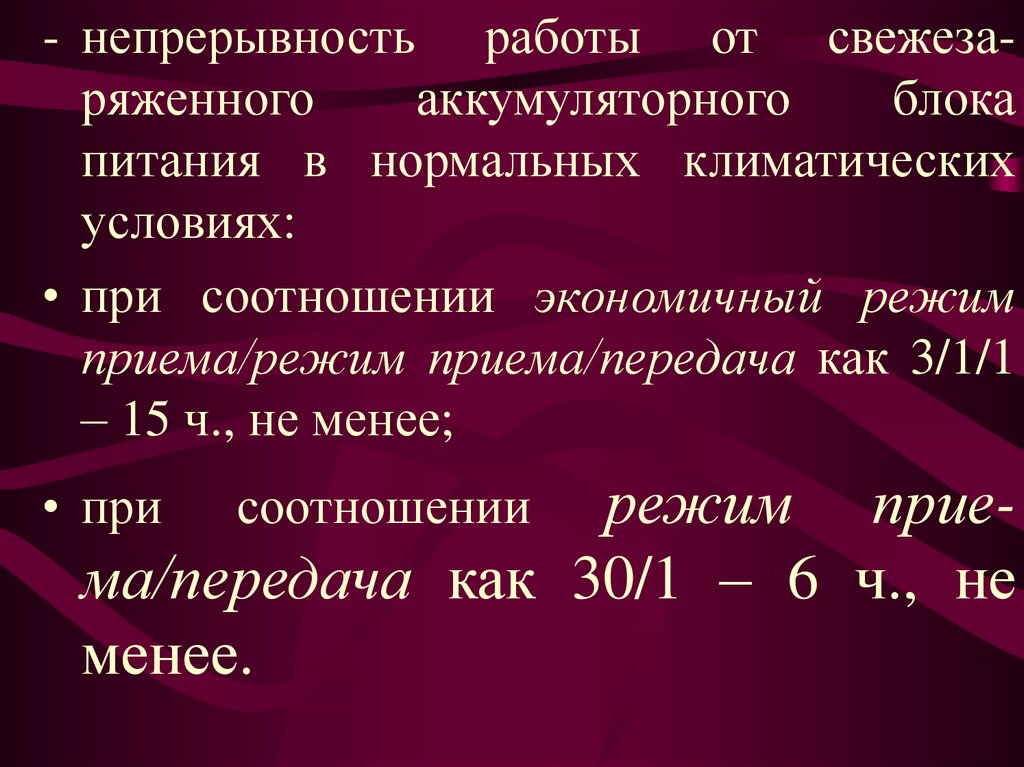

- непрерывность работы от свежезаряженного
аккумуляторного
блока
питания в нормальных климатических
условиях:
• при соотношении экономичный режим
приема/режим приема/передача как 3/1/1
– 15 ч., не менее;
режим приема/передача как 30/1 – 6 ч., не
менее.
• при
соотношении

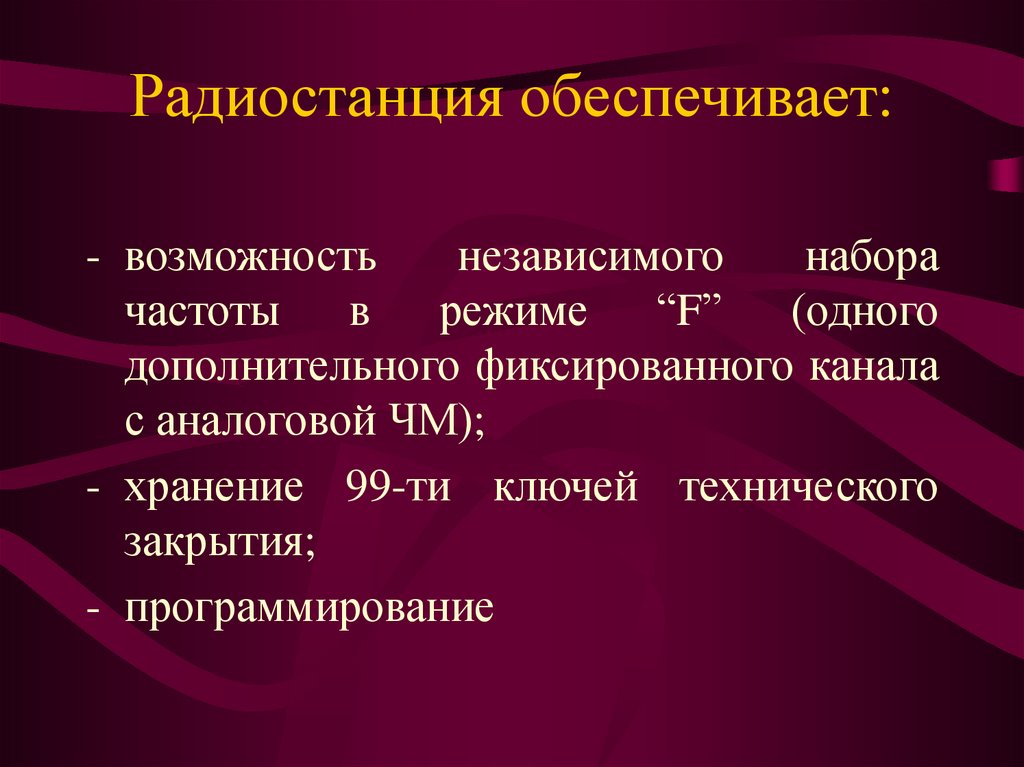

12. Радиостанция обеспечивает:

- возможность
независимого
набора
частоты в
режиме “F”
(одного
дополнительного фиксированного канала
с аналоговой ЧМ);
- хранение 99-ти ключей технического
закрытия;
- программирование

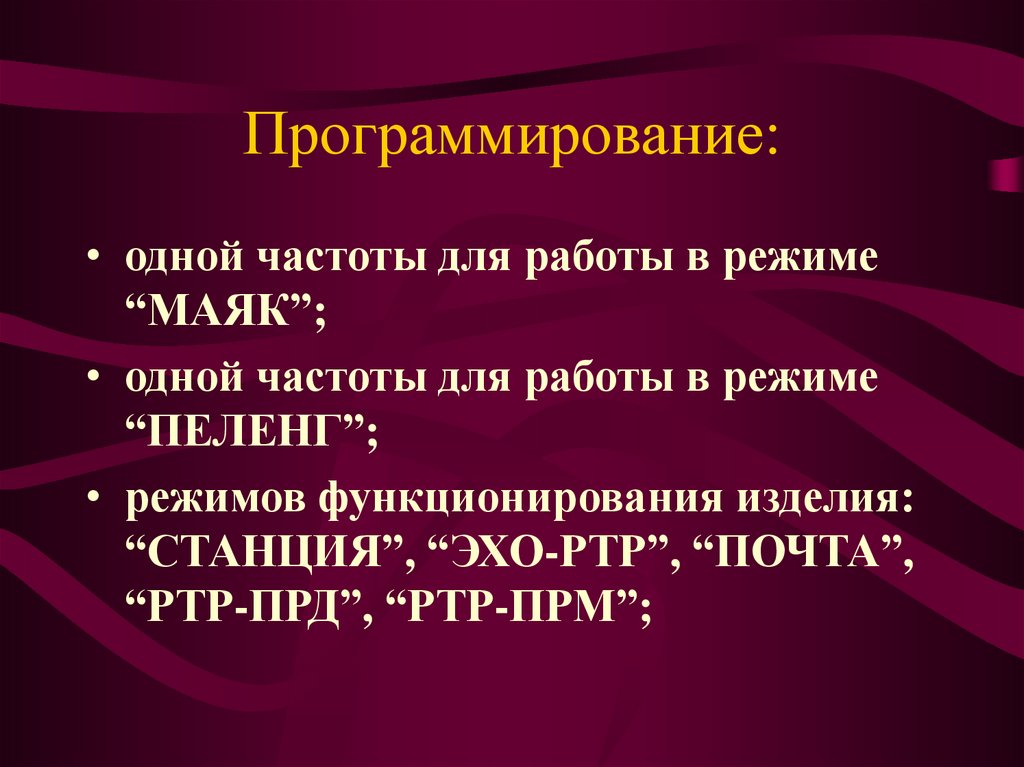

13. Программирование:

• одной частоты для работы в режиме
“МАЯК”;
• одной частоты для работы в режиме
“ПЕЛЕНГ”;
• режимов функционирования изделия:
“СТАНЦИЯ”, “ЭХО-РТР”, “ПОЧТА”,
“РТР-ПРД”, “РТР-ПРМ”;

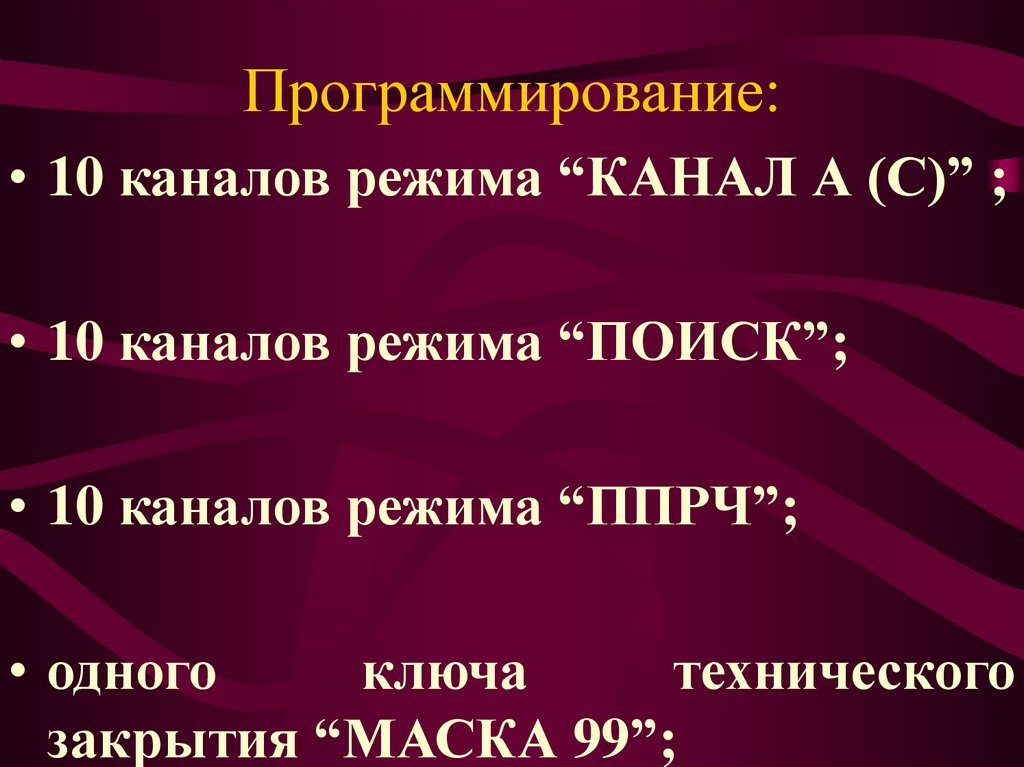

14. Программирование:

• 10 каналов режима “КАНАЛ А (С)” ;
• 10 каналов режима “ПОИСК”;
• 10 каналов режима “ППРЧ”;
• одного
ключа
технического
закрытия “МАСКА 99”;

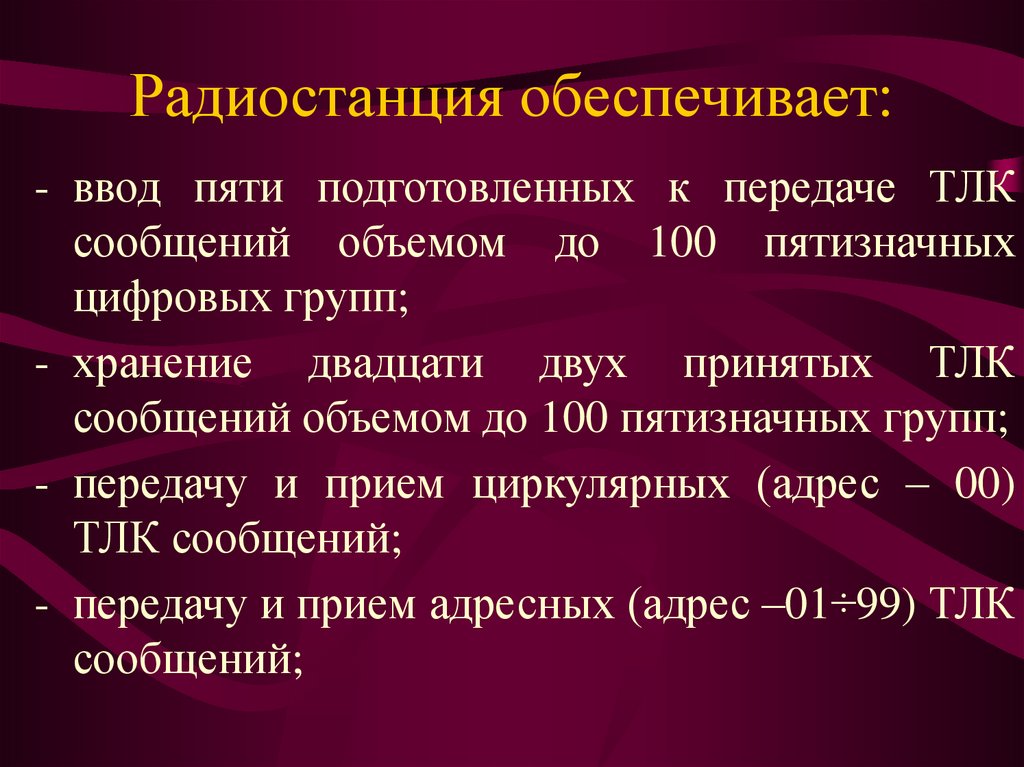

15. Радиостанция обеспечивает:

- ввод пяти подготовленных к передаче ТЛК
сообщений объемом до 100 пятизначных
цифровых групп;
- хранение двадцати двух принятых ТЛК
сообщений объемом до 100 пятизначных групп;
- передачу и прием циркулярных (адрес – 00)
ТЛК сообщений;
- передачу и прием адресных (адрес –01÷99) ТЛК
сообщений;

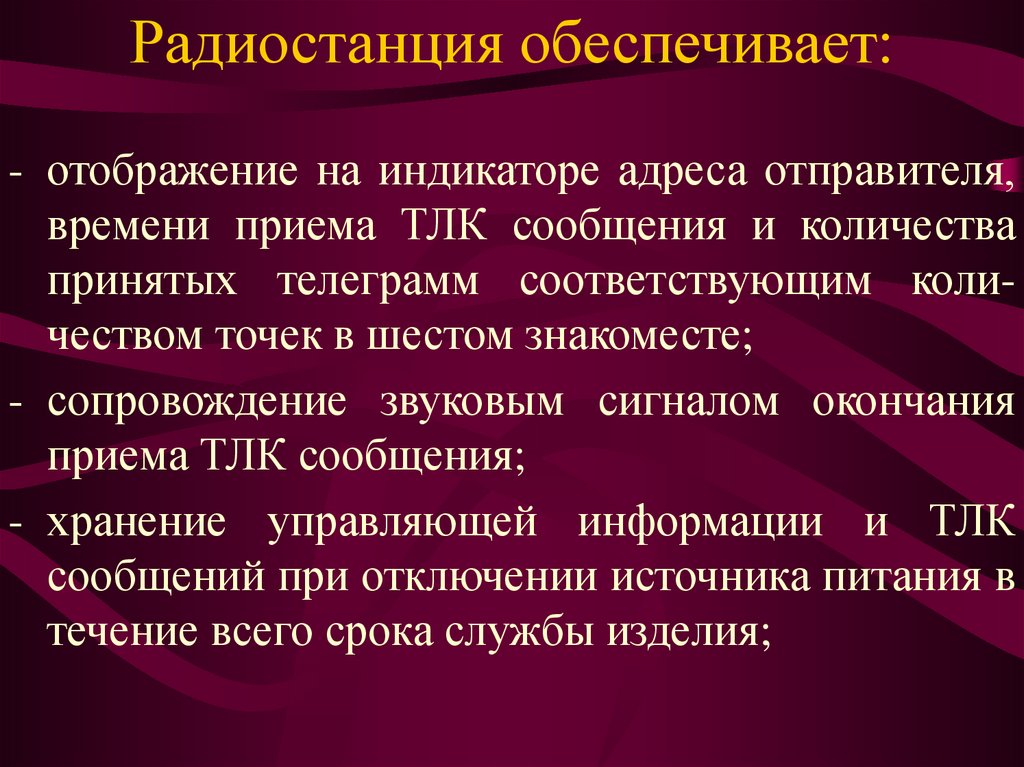

16. Радиостанция обеспечивает:

- отображение на индикаторе адреса отправителя,
времени приема ТЛК сообщения и количества
принятых телеграмм соответствующим количеством точек в шестом знакоместе;
- сопровождение звуковым сигналом окончания
приема ТЛК сообщения;
- хранение управляющей информации и ТЛК
сообщений при отключении источника питания в
течение всего срока службы изделия;

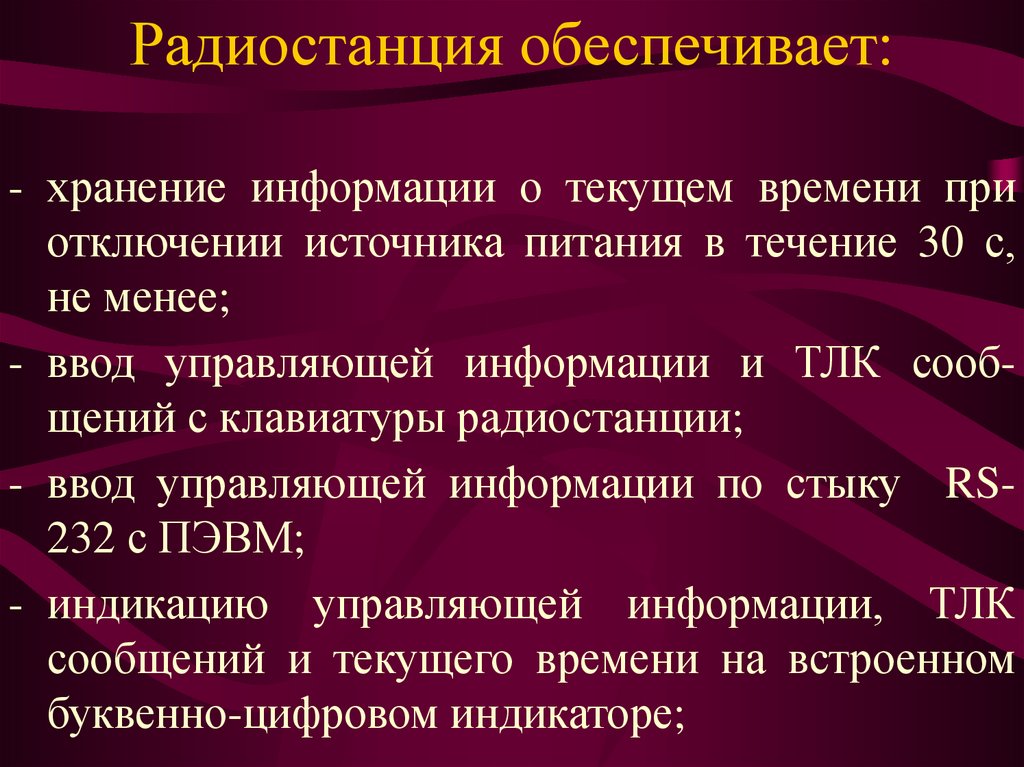

17. Радиостанция обеспечивает:

- хранение информации о текущем времени при
отключении источника питания в течение 30 с,
не менее;
- ввод управляющей информации и ТЛК сообщений с клавиатуры радиостанции;
- ввод управляющей информации по стыку RS232 с ПЭВМ;
- индикацию управляющей информации, ТЛК
сообщений и текущего времени на встроенном
буквенно-цифровом индикаторе;
