1. Проверь себя:

Корпуса ПК. Виды, характеристики, форм-факторы.
Блоки питания. Виды, характеристики, форм-факторы
Дисциплина: ОП 02 Архитектура аппаратных средств

2. Корпуса ПК. Виды, характеристики, форм-факторы. Блоки питания. Виды, характеристики, форм-факторы

1. КОРПУС КОМПЬЮТЕРА

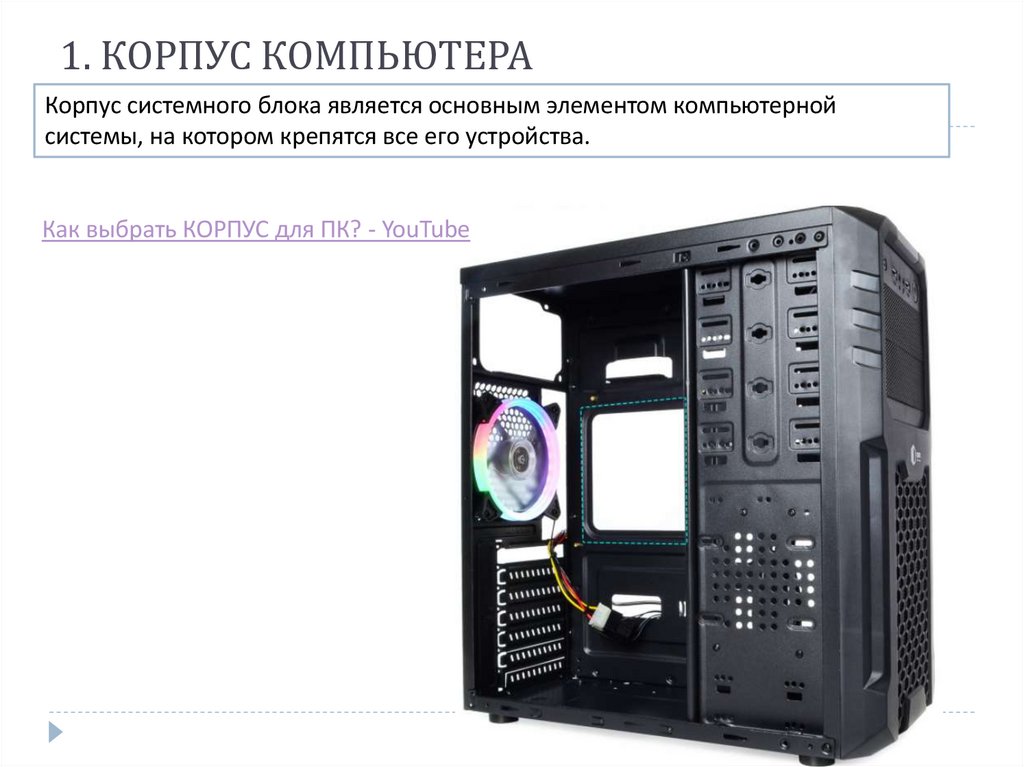

Корпус системного блока является основным элементом компьютерной
системы, на котором крепятся все его устройства.
Как выбрать КОРПУС для ПК? - YouTube

3. 1. КОРПУС КОМПЬЮТЕРА

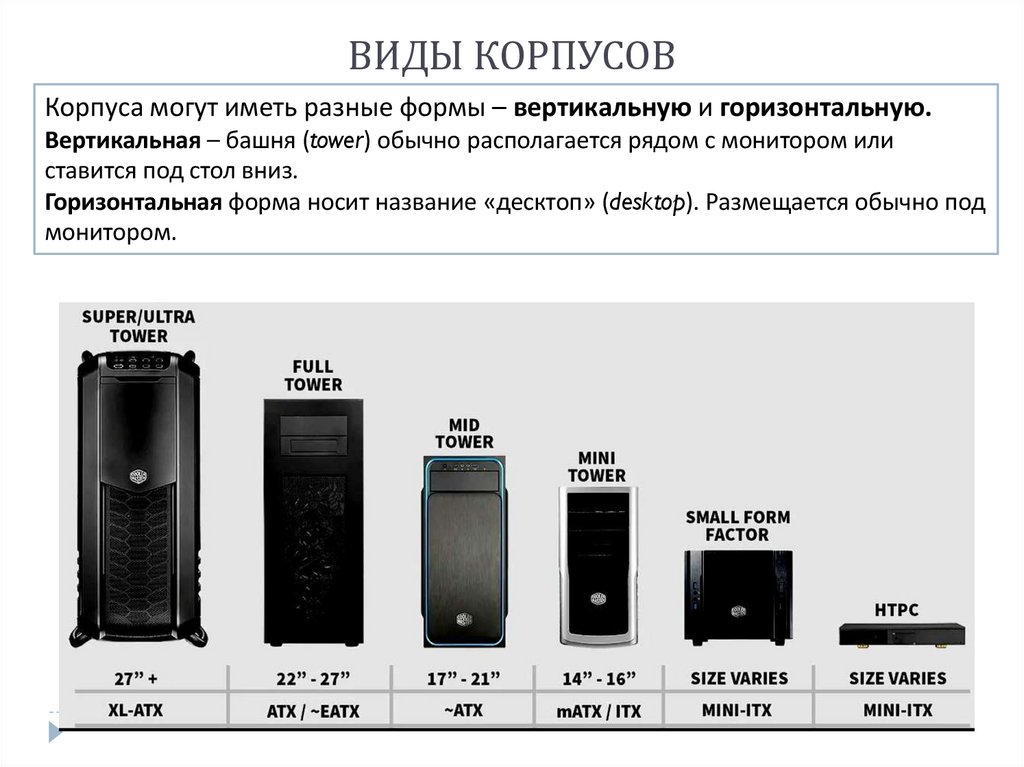

ВИДЫ КОРПУСОВ
Корпуса могут иметь разные формы – вертикальную и горизонтальную.
Вертикальная – башня (tower) обычно располагается рядом с монитором или
ставится под стол вниз.
Горизонтальная форма носит название «десктоп» (desktop). Размещается обычно под
монитором.

4. ВИДЫ КОРПУСОВ

ФОРМ-ФАКТОР КОРПУСОВ

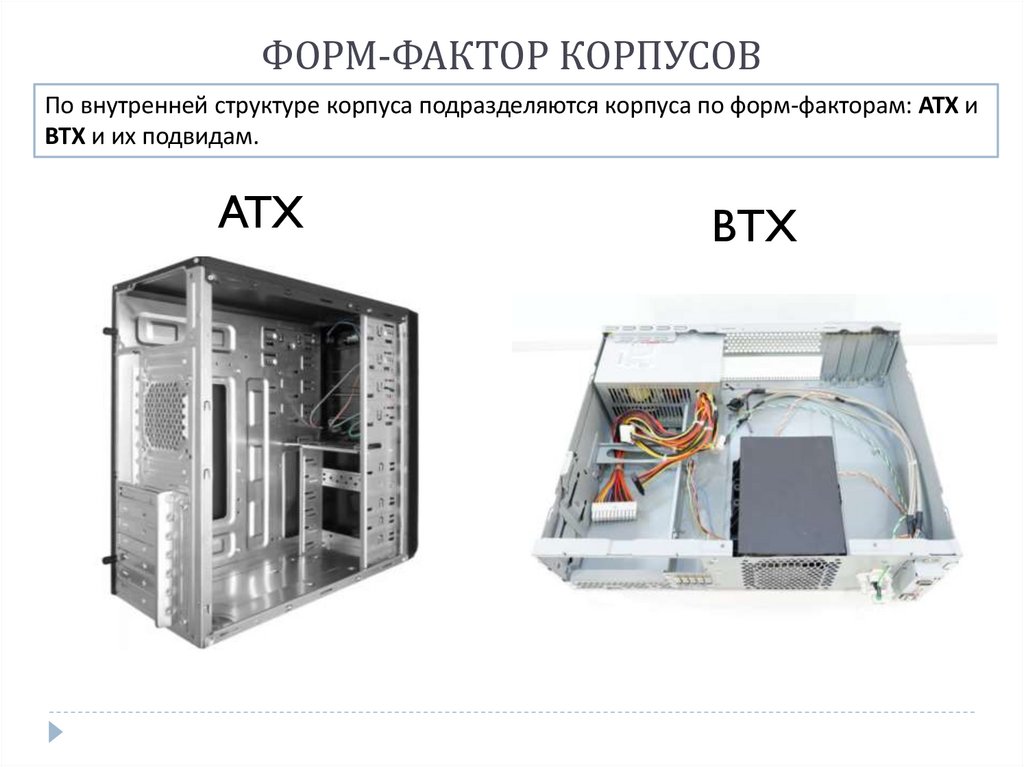

По внутренней структуре корпуса подразделяются корпуса по форм-факторам: ATX и
BTX и их подвидам.
ATX
BTX

5. ФОРМ-ФАКТОР КОРПУСОВ

ХАРАКТЕРИСТИКИ КОРПУСОВ

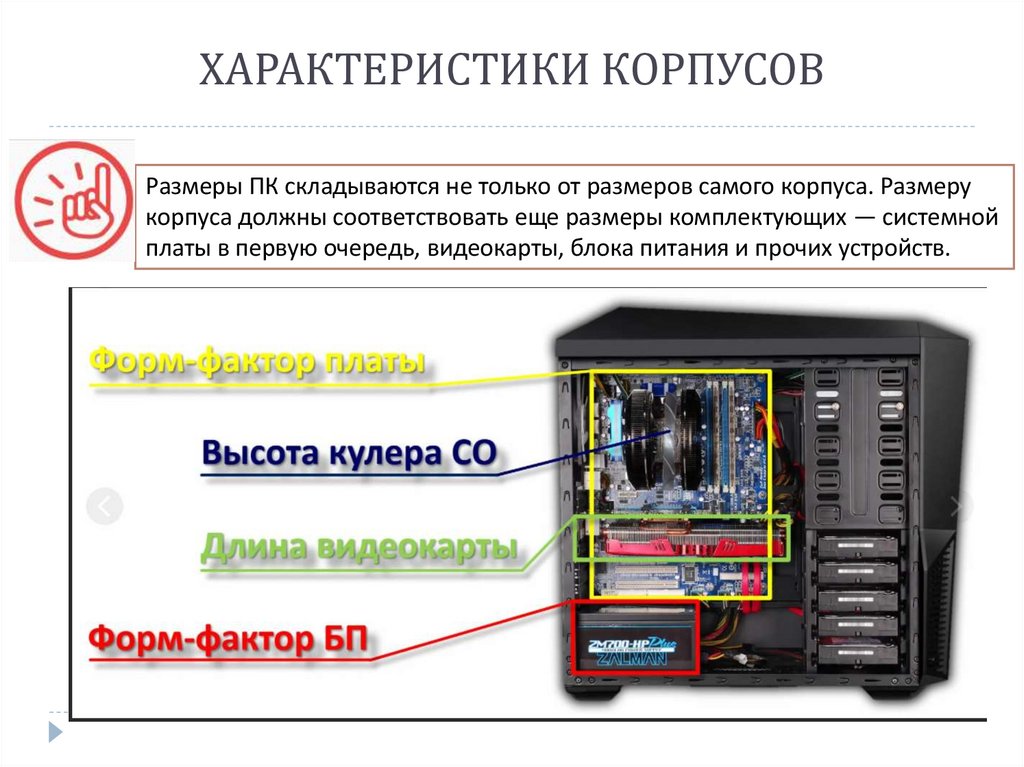

Размеры ПК складываются не только от размеров самого корпуса. Размеру
корпуса должны соответствовать еще размеры комплектующих — системной
платы в первую очередь, видеокарты, блока питания и прочих устройств.

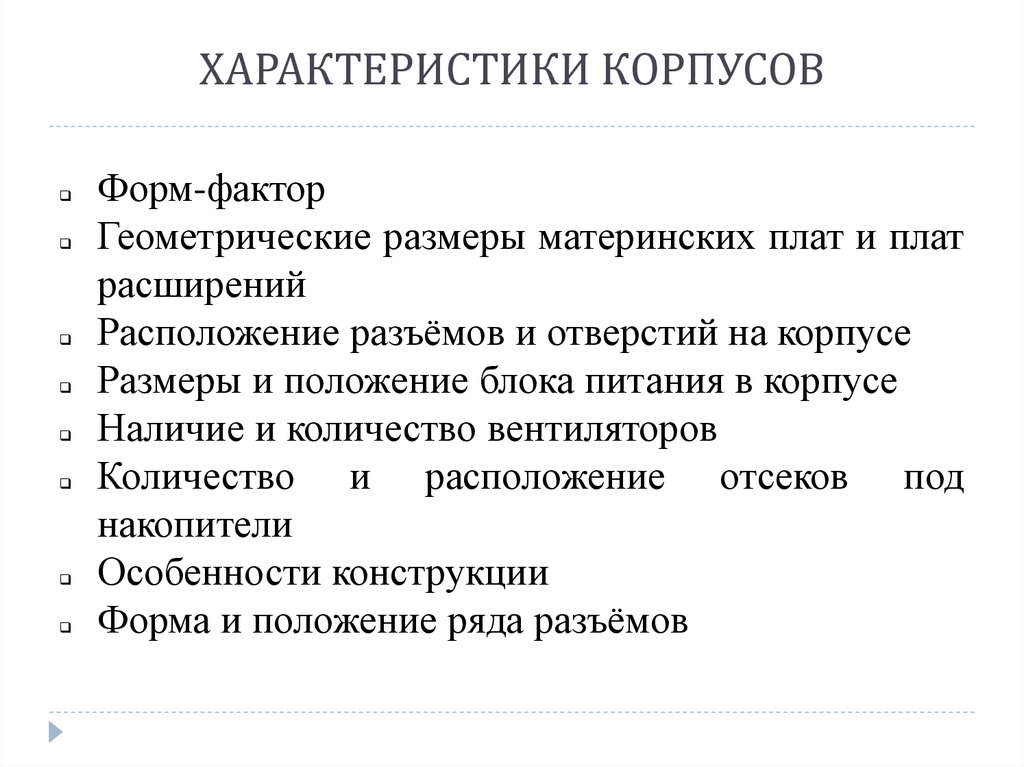

6. ХАРАКТЕРИСТИКИ КОРПУСОВ

Форм-фактор
Геометрические размеры материнских плат и плат
расширений
Расположение разъёмов и отверстий на корпусе
Размеры и положение блока питания в корпусе
Наличие и количество вентиляторов
Количество и расположение отсеков под
накопители
Особенности конструкции
Форма и положение ряда разъёмов

7. ХАРАКТЕРИСТИКИ КОРПУСОВ

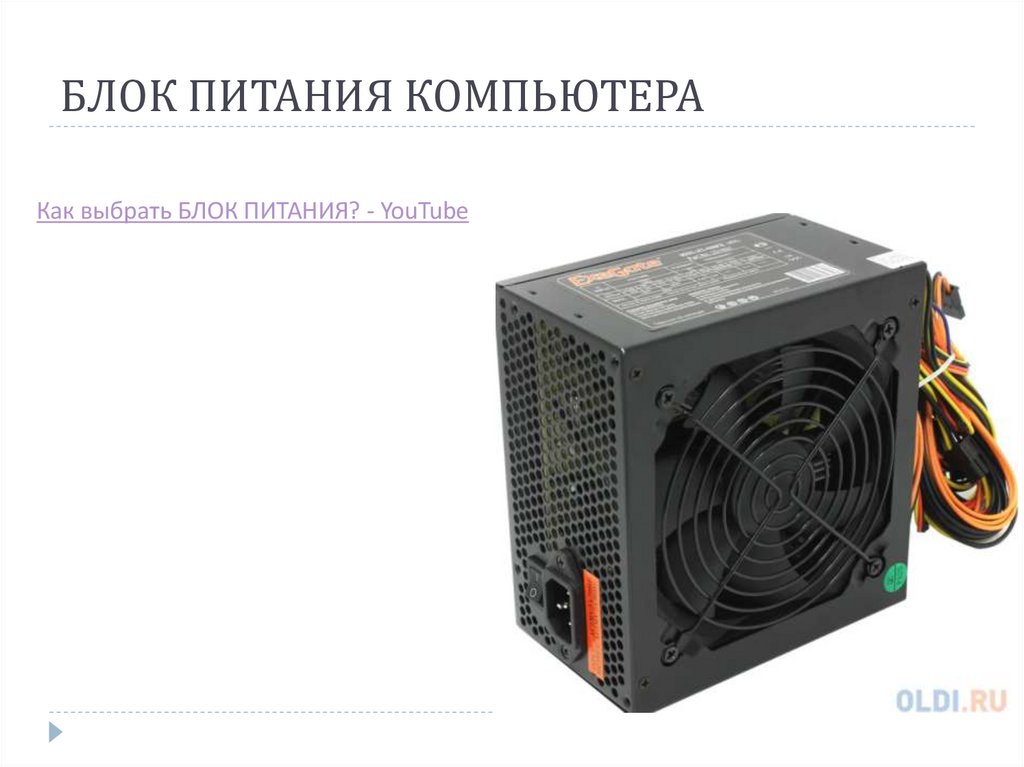

БЛОК ПИТАНИЯ КОМПЬЮТЕРА
Как выбрать БЛОК ПИТАНИЯ? - YouTube

8. БЛОК ПИТАНИЯ КОМПЬЮТЕРА

Блок питания обеспечивает
электроэнергией все компоненты ПК

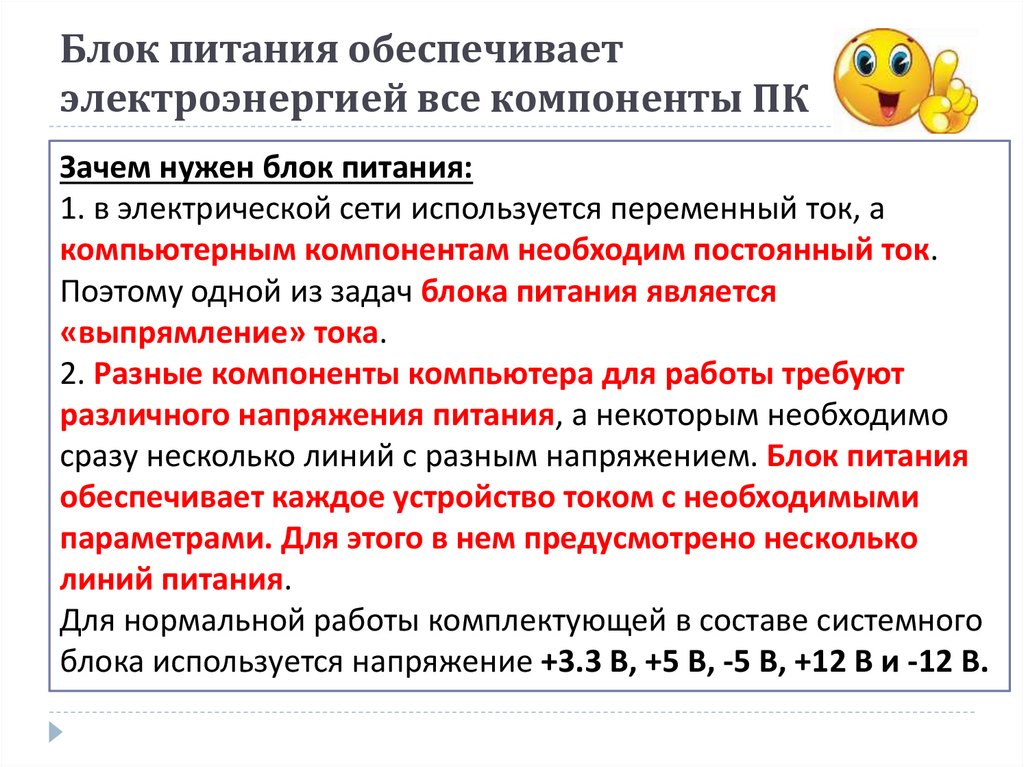

Зачем нужен блок питания:
1. в электрической сети используется переменный ток, а
компьютерным компонентам необходим постоянный ток.
Поэтому одной из задач блока питания является
«выпрямление» тока.
2. Разные компоненты компьютера для работы требуют
различного напряжения питания, а некоторым необходимо
сразу несколько линий с разным напряжением. Блок питания
обеспечивает каждое устройство током с необходимыми
параметрами. Для этого в нем предусмотрено несколько
линий питания.
Для нормальной работы комплектующей в составе системного
блока используется напряжение +3.3 В, +5 В, -5 В, +12 В и -12 В.

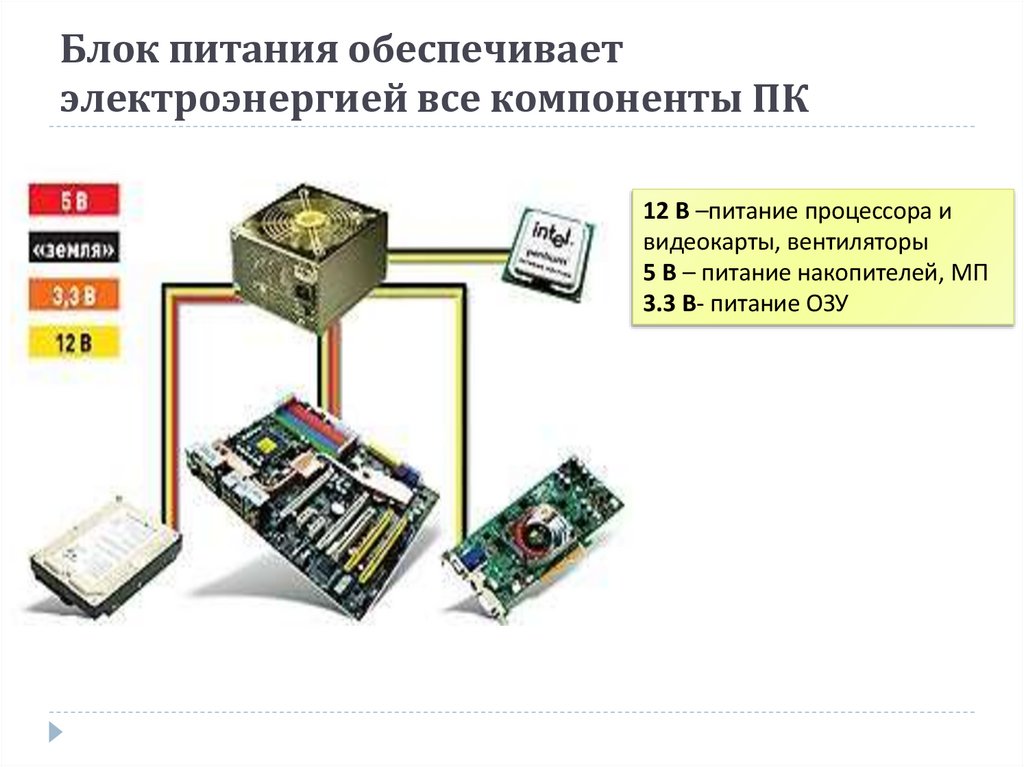

9. Блок питания обеспечивает электроэнергией все компоненты ПК

12 В –питание процессора и
видеокарты, вентиляторы
5 В – питание накопителей, МП
3.3 В- питание ОЗУ

10. Блок питания обеспечивает электроэнергией все компоненты ПК

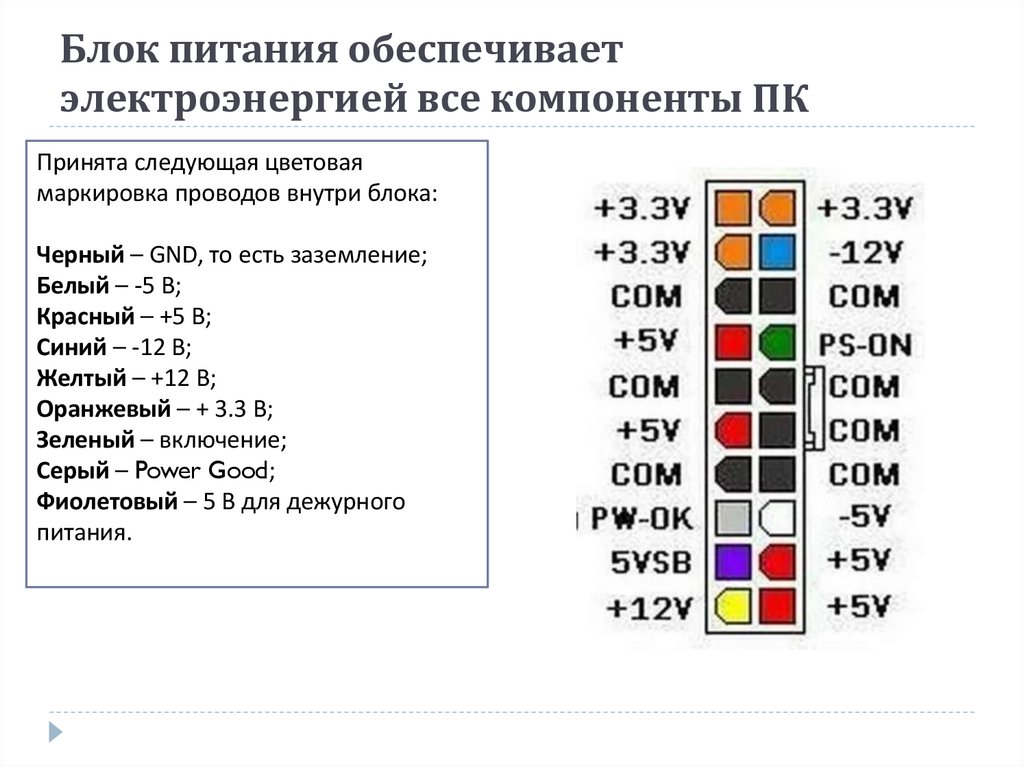

Принята следующая цветовая
маркировка проводов внутри блока:
Черный – GND, то есть заземление;
Белый – -5 В;
Красный – +5 В;
Синий – -12 В;
Желтый – +12 В;
Оранжевый – + 3.3 В;
Зеленый – включение;
Серый – Power Good;
Фиолетовый – 5 В для дежурного
питания.

11. Блок питания обеспечивает электроэнергией все компоненты ПК

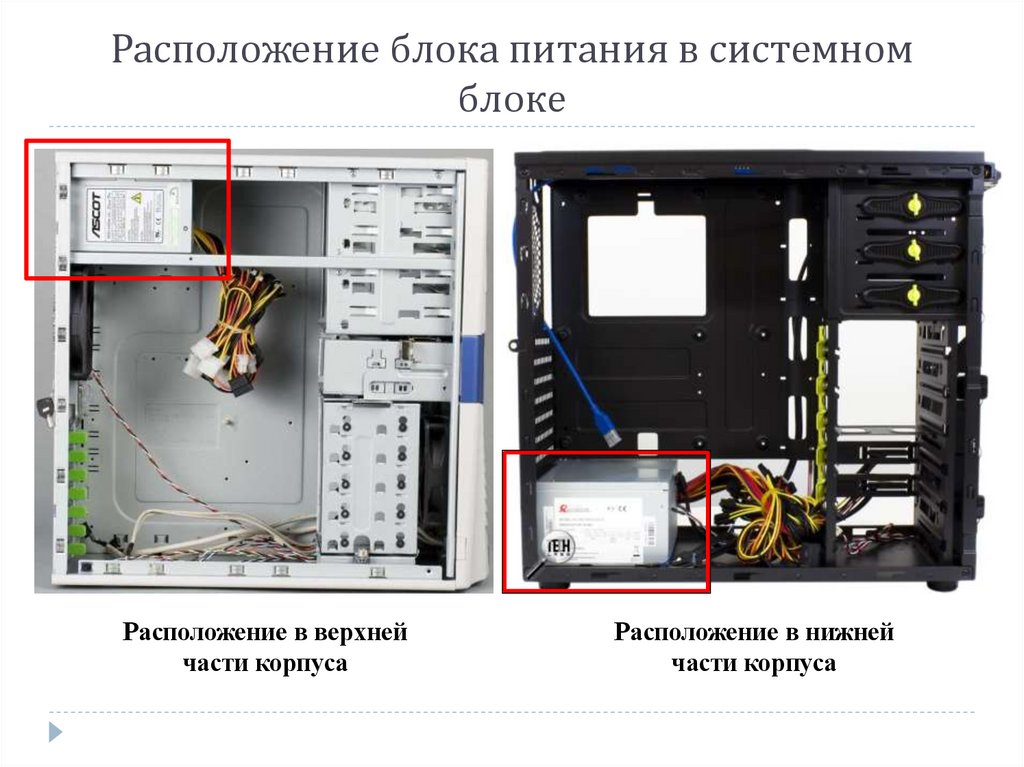

Расположение блока питания в системном
блоке
Расположение в верхней
части корпуса
Расположение в нижней
части корпуса

12. Расположение блока питания в системном блоке

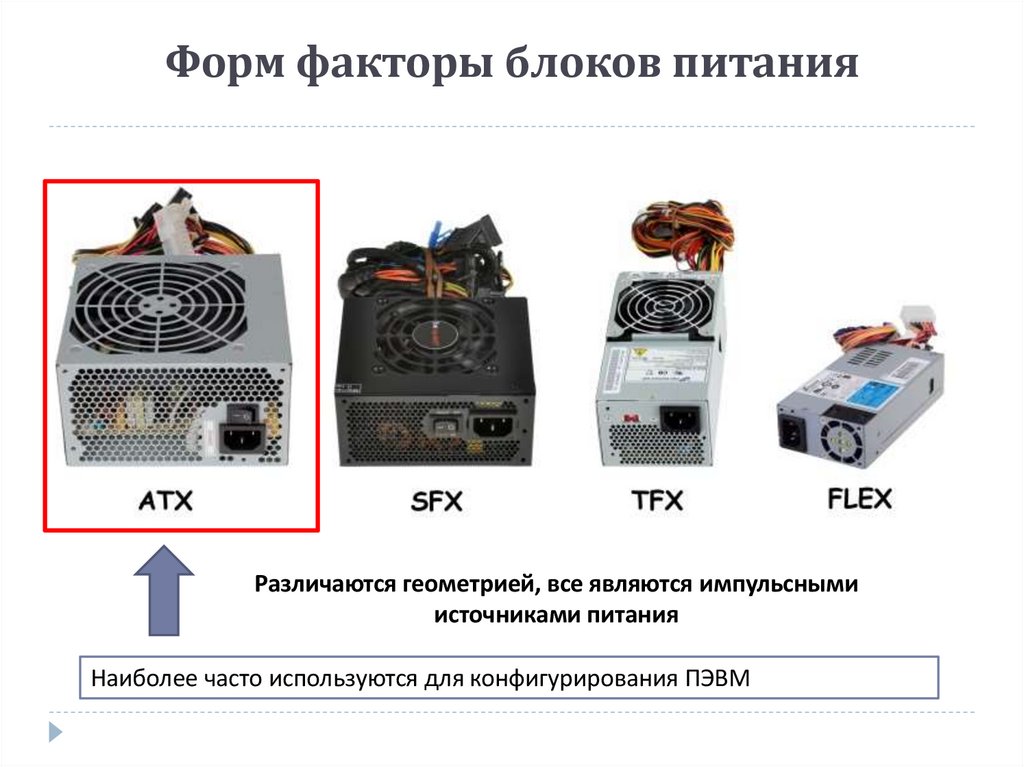

Форм факторы блоков питания
Различаются геометрией, все являются импульсными
источниками питания
Наиболее часто используются для конфигурирования ПЭВМ

13. Форм факторы блоков питания

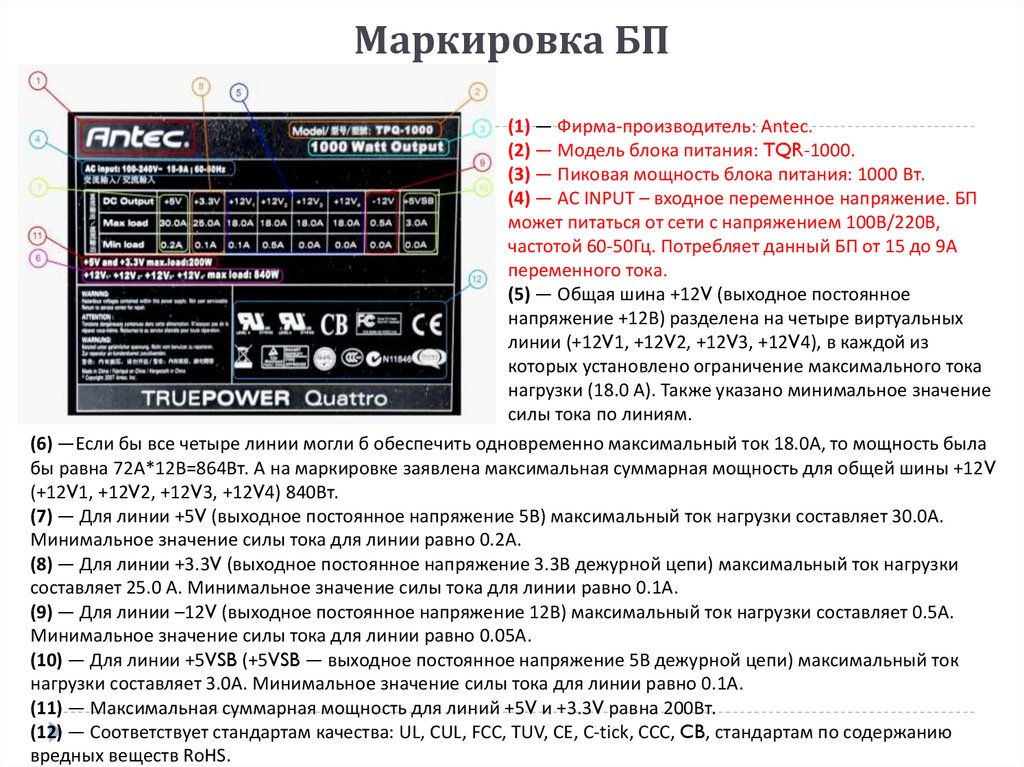

Маркировка БП
(1) — Фирма-производитель: Antec.
(2) — Модель блока питания: TQR-1000.
(3) — Пиковая мощность блока питания: 1000 Вт.
(4) — AC INPUT – входное переменное напряжение. БП
может питаться от сети с напряжением 100В/220В,
частотой 60-50Гц. Потребляет данный БП от 15 до 9А
переменного тока.
(5) — Общая шина +12V (выходное постоянное
напряжение +12В) разделена на четыре виртуальных
линии (+12V1, +12V2, +12V3, +12V4), в каждой из
которых установлено ограничение максимального тока
нагрузки (18.0 А). Также указано минимальное значение
силы тока по линиям.
(6) —Если бы все четыре линии могли б обеспечить одновременно максимальный ток 18.0А, то мощность была
бы равна 72А*12В=864Вт. А на маркировке заявлена максимальная суммарная мощность для общей шины +12V
(+12V1, +12V2, +12V3, +12V4) 840Вт.
(7) — Для линии +5V (выходное постоянное напряжение 5В) максимальный ток нагрузки составляет 30.0А.
Минимальное значение силы тока для линии равно 0.2А.
(8) — Для линии +3.3V (выходное постоянное напряжение 3.3В дежурной цепи) максимальный ток нагрузки
составляет 25.0 А. Минимальное значение силы тока для линии равно 0.1А.
(9) — Для линии –12V (выходное постоянное напряжение 12В) максимальный ток нагрузки составляет 0.5А.
Минимальное значение силы тока для линии равно 0.05А.
(10) — Для линии +5VSB (+5VSB — выходное постоянное напряжение 5В дежурной цепи) максимальный ток
нагрузки составляет 3.0А. Минимальное значение силы тока для линии равно 0.1А.
(11) — Максимальная суммарная мощность для линий +5V и +3.3V равна 200Вт.
(12) — Соответствует стандартам качества: UL, CUL, FCC, TUV, CE, C-tick, CCC, CB, стандартам по содержанию
вредных веществ RoHS.

14. Маркировка БП

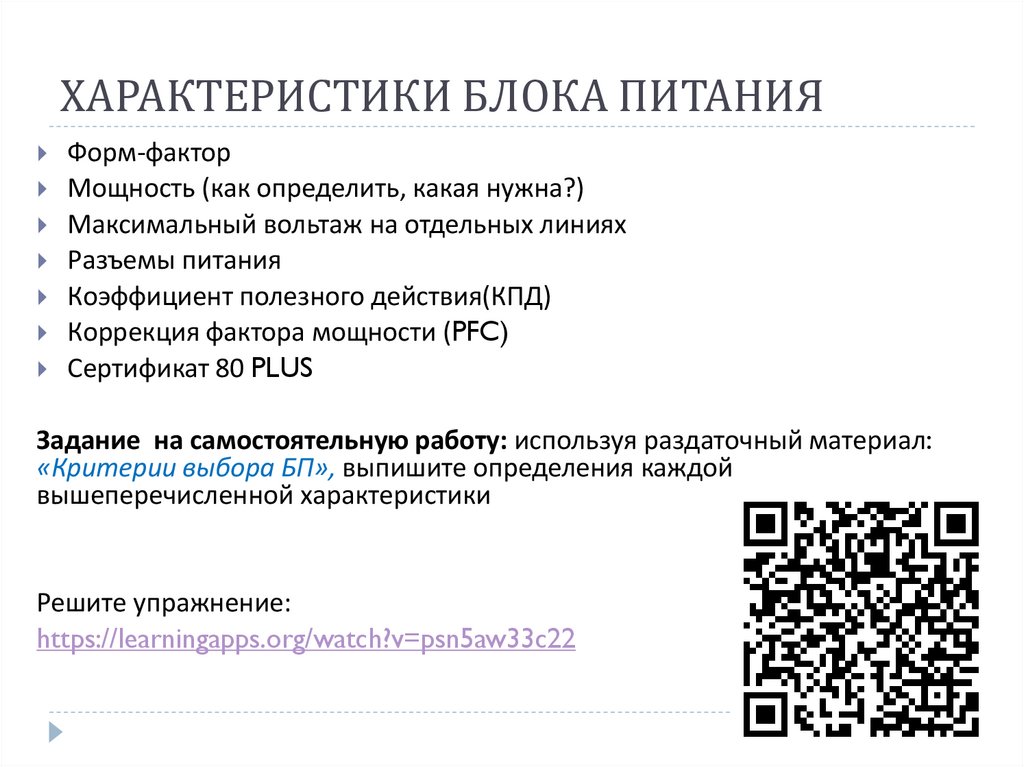

ХАРАКТЕРИСТИКИ БЛОКА ПИТАНИЯ
Форм-фактор
Мощность (как определить, какая нужна?)
Максимальный вольтаж на отдельных линиях
Разъемы питания
Коэффициент полезного действия(КПД)
Коррекция фактора мощности (PFC)
Сертификат 80 PLUS
Задание на самостоятельную работу: используя раздаточный материал:
«Критерии выбора БП», выпишите определения каждой
вышеперечисленной характеристики
Решите упражнение:
https://learningapps.org/watch?v=psn5aw33c22

15. ХАРАКТЕРИСТИКИ БЛОКА ПИТАНИЯ

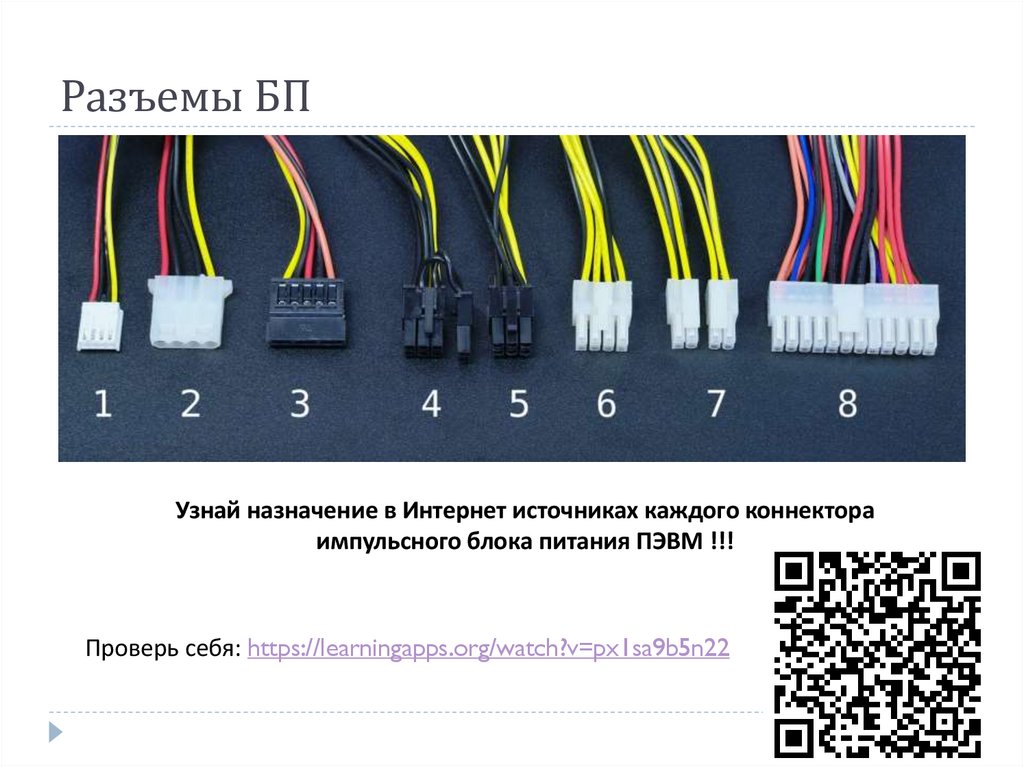

Разъемы БП
Узнай назначение в Интернет источниках каждого коннектора
импульсного блока питания ПЭВМ !!!
Проверь себя: https://learningapps.org/watch?v=px1sa9b5n22

16. Разъемы БП

Внеаудиторная работа

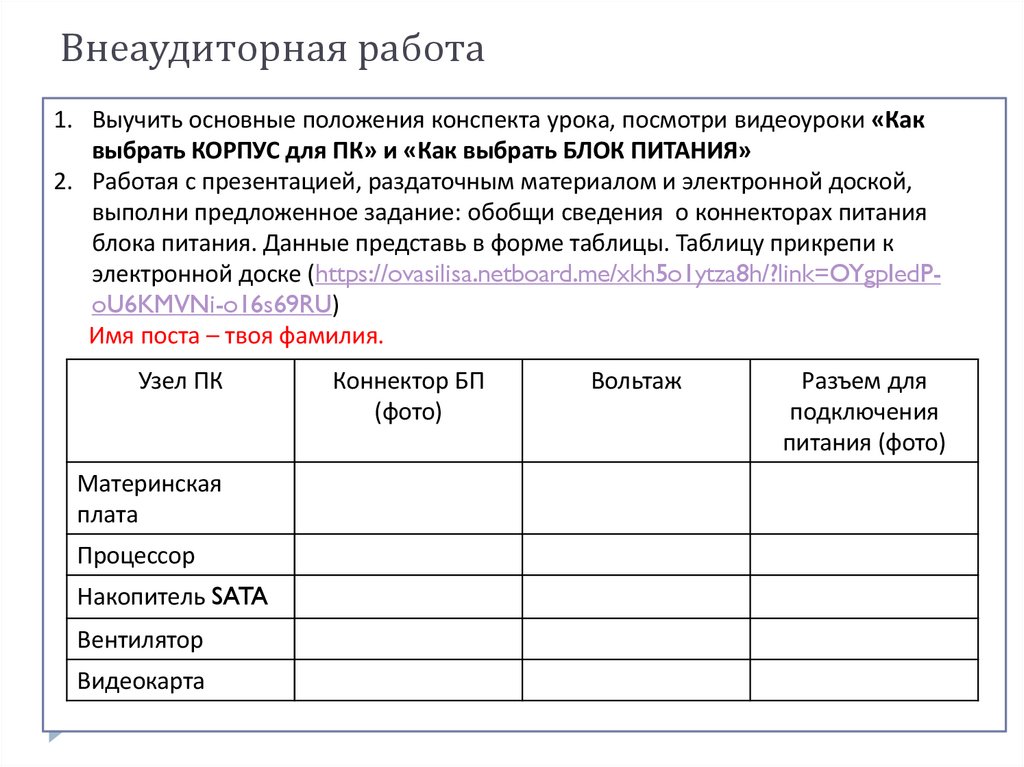

1. Выучить основные положения конспекта урока, посмотри видеоуроки «Как
выбрать КОРПУС для ПК» и «Как выбрать БЛОК ПИТАНИЯ»
2. Работая с презентацией, раздаточным материалом и электронной доской,
выполни предложенное задание: обобщи сведения о коннекторах питания
блока питания. Данные представь в форме таблицы. Таблицу прикрепи к
электронной доске (https://ovasilisa.netboard.me/xkh5o1ytza8h/?link=OYgpIedPoU6KMVNi-o16s69RU)
Имя поста – твоя фамилия.
Узел ПК
Материнская
плата
Процессор
Накопитель SATA
Вентилятор
Видеокарта
Коннектор БП
(фото)
Вольтаж
Разъем для
подключения
питания (фото)
