1. ОПТИМИЗАЦИЯ ПРОЦЕССА ОПРЕДЕЛЕНИЯ БИОХИМИЧЕСКОГО ПОТРЕБЛЕНИЯ КИСЛОРОДА В СТОЧНОЙ ВОДЕ С ИСПОЛЬЗОВАНИЕМ АНАЛИЗАТОРА БПК OXITOP

АО «ННК-Хабаровский НПЗ»
ОПТИМИЗАЦИЯ ПРОЦЕССА ОПРЕДЕЛЕНИЯ
БИОХИМИЧЕСКОГО ПОТРЕБЛЕНИЯ
КИСЛОРОДА В СТОЧНОЙ ВОДЕ С
ИСПОЛЬЗОВАНИЕМ АНАЛИЗАТОРА БПК
OXITOP
Подготовил: Химик санитарно-водной группы Испытательной лаборатории Ри А.В.
Дата: 21.11.2025

2.

Цель проекта: заменить титриметрический метод определения БПК в
сточной воде на анализаторы БПК OxiTop в Испытательной лаборатории
Задачи:
проанализировать титриметрический метод определения БПК по
методике, используемой в настоящее время Испытательной лабораторией;
проанализировать технические характеристики, принцип работы
анализатора БПК;
сравнить выполнение анализа титриметрическим методом и с
анализатором БПК, выявить положительные и отрицательные качества с
каждым вариантом ;
рассчитать экономику при использовании методики, анализатора БПК,
сравнить методы и выявить наиболее экономически подходящий.
2

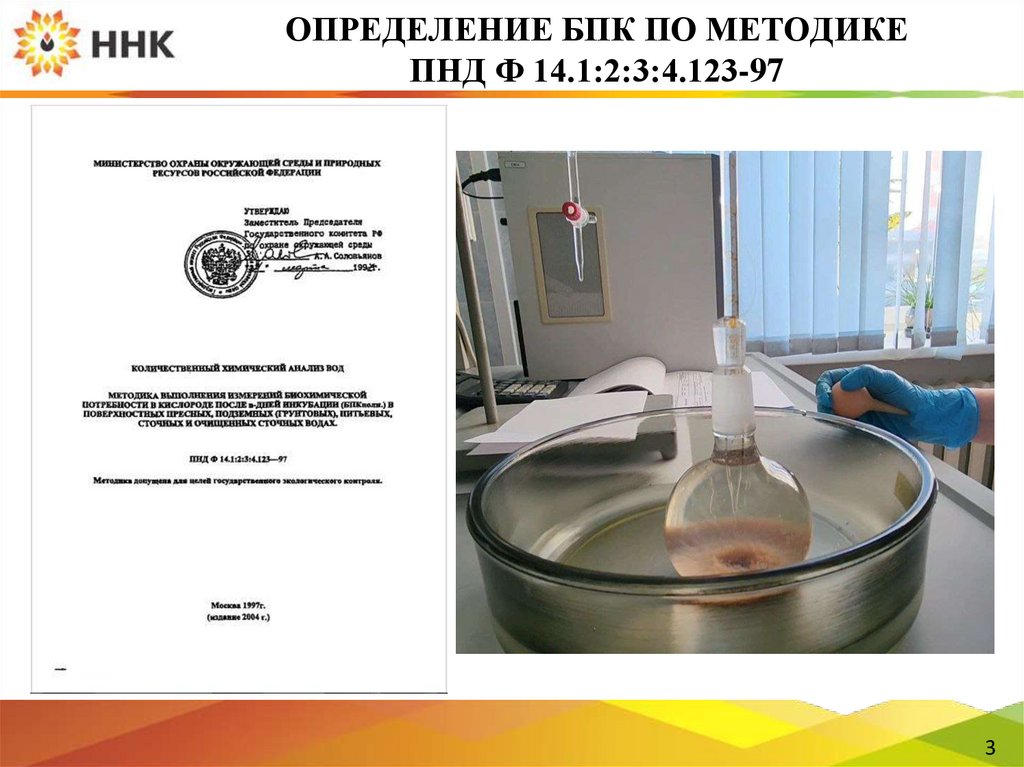

3. ОПРЕДЕЛЕНИЕ БПК ПО МЕТОДИКЕ ПНД Ф 14.1:2:3:4.123-97

3

4. ОПРЕДЕЛЕНИЕ БПК ПО МЕТОДИКЕ ПНД Ф 14.1:2:3:4.123-97

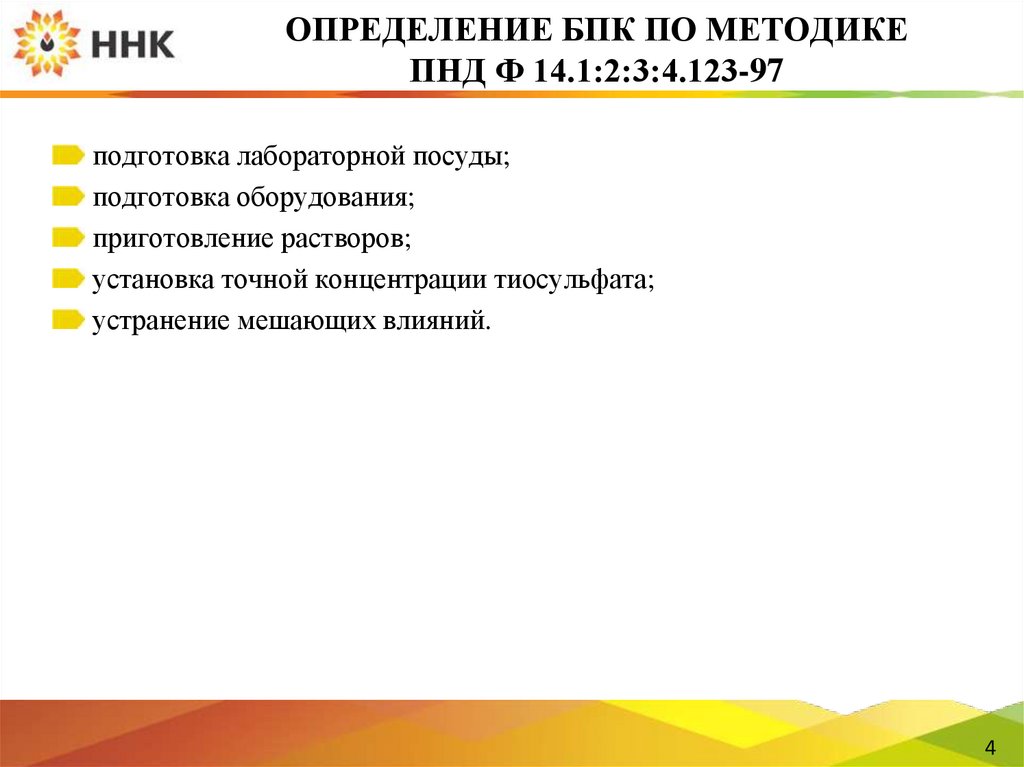

подготовка лабораторной посуды;
подготовка оборудования;
приготовление растворов;
установка точной концентрации тиосульфата;
устранение мешающих влияний.
4

5.

ОПРЕДЕЛЕНИЕ БПК ПО МЕТОДИКЕ
ПНД Ф 14.1:2:3:4.123-97

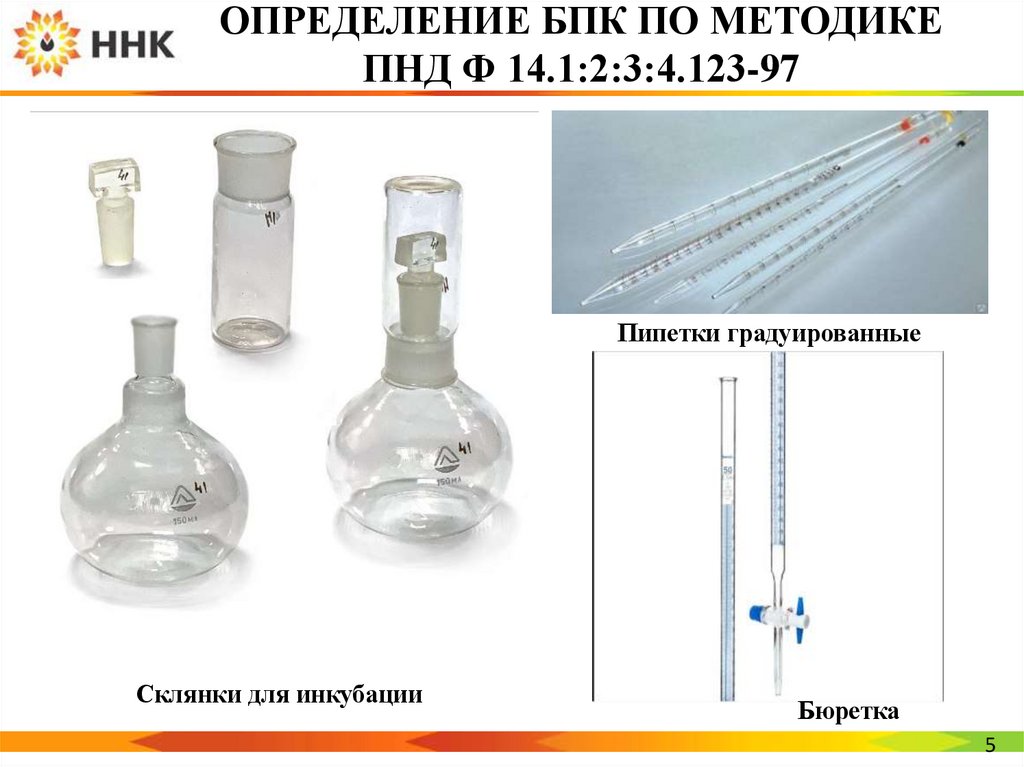

Пипетки градуированные
Склянки для инкубации
Бюретка
5

6.

ОПРЕДЕЛЕНИЕ БПК ПО МЕТОДИКЕ
ПНД Ф 14.1:2:3:4.123-97

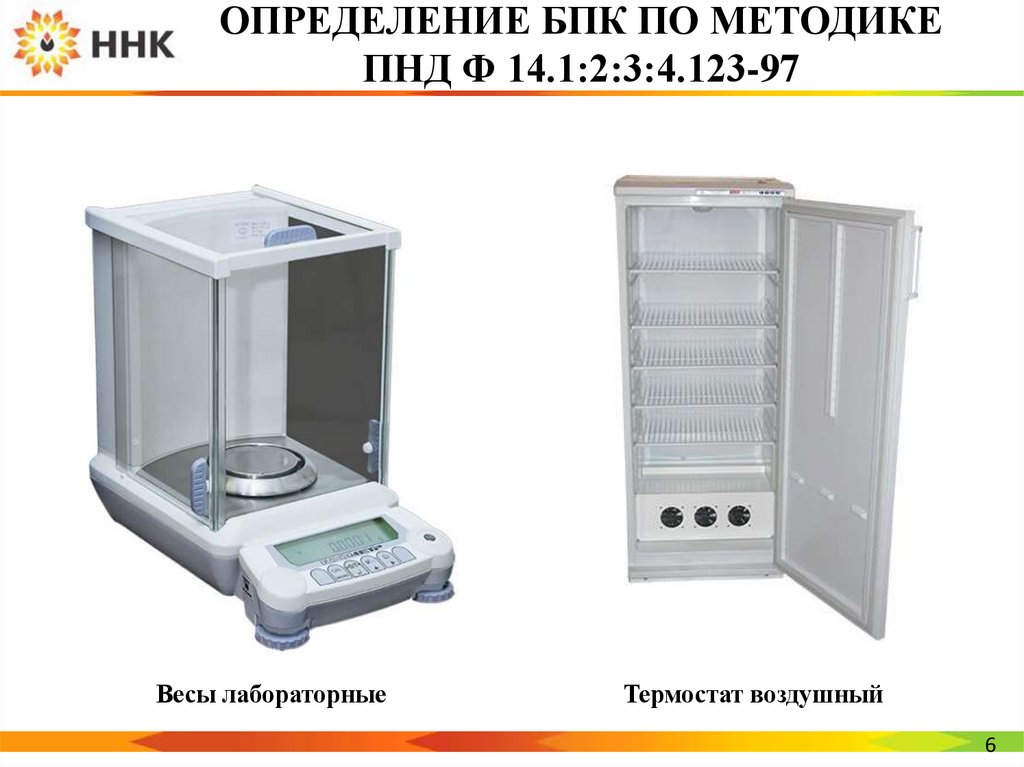

Весы лабораторные
Термостат воздушный
6

7.

ОПРЕДЕЛЕНИЕ БПК ПО МЕТОДИКЕ
ПНД Ф 14.1:2:3:4.123-97
7

8.

ОПРЕДЕЛЕНИЕ БПК ПО МЕТОДИКЕ
ПНД Ф 14.1:2:3:4.123-97
8

9.

ОПРЕДЕЛЕНИЕ БПК ПО МЕТОДИКЕ
ПНД Ф 14.1:2:3:4.123-97
9

10.

ИСПОЛЬЗОВАНИЕ АНАЛИЗАТОРА БПК

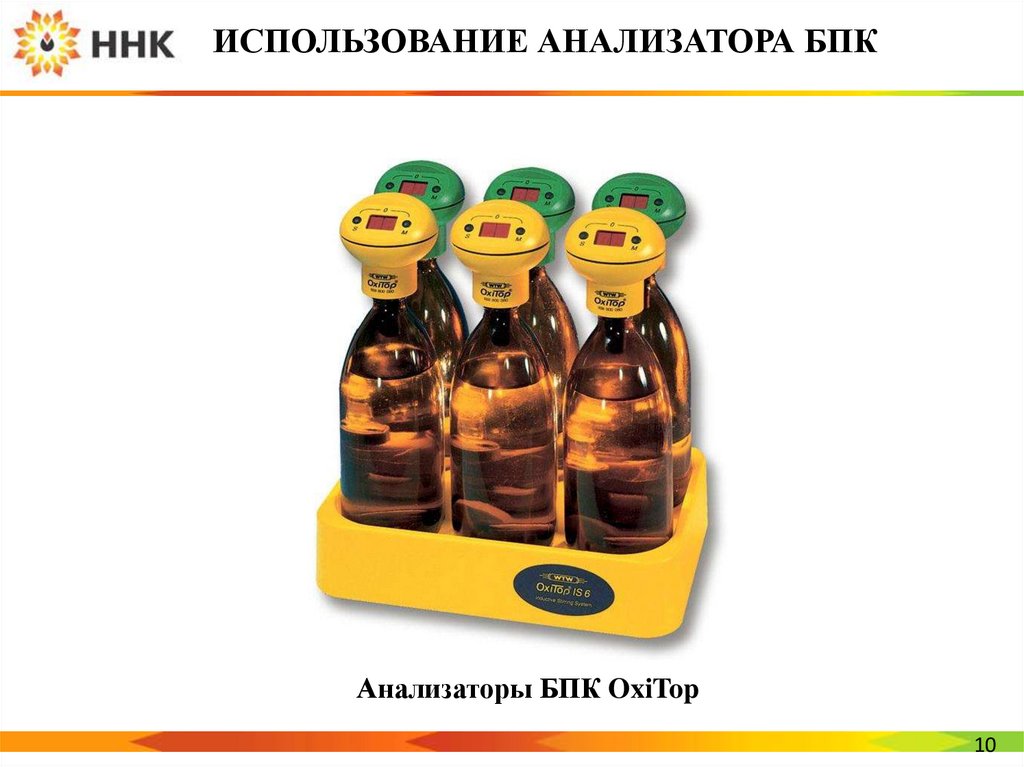

Анализаторы БПК OxiTop
10

11.

ИСПОЛЬЗОВАНИЕ АНАЛИЗАТОРА БПК

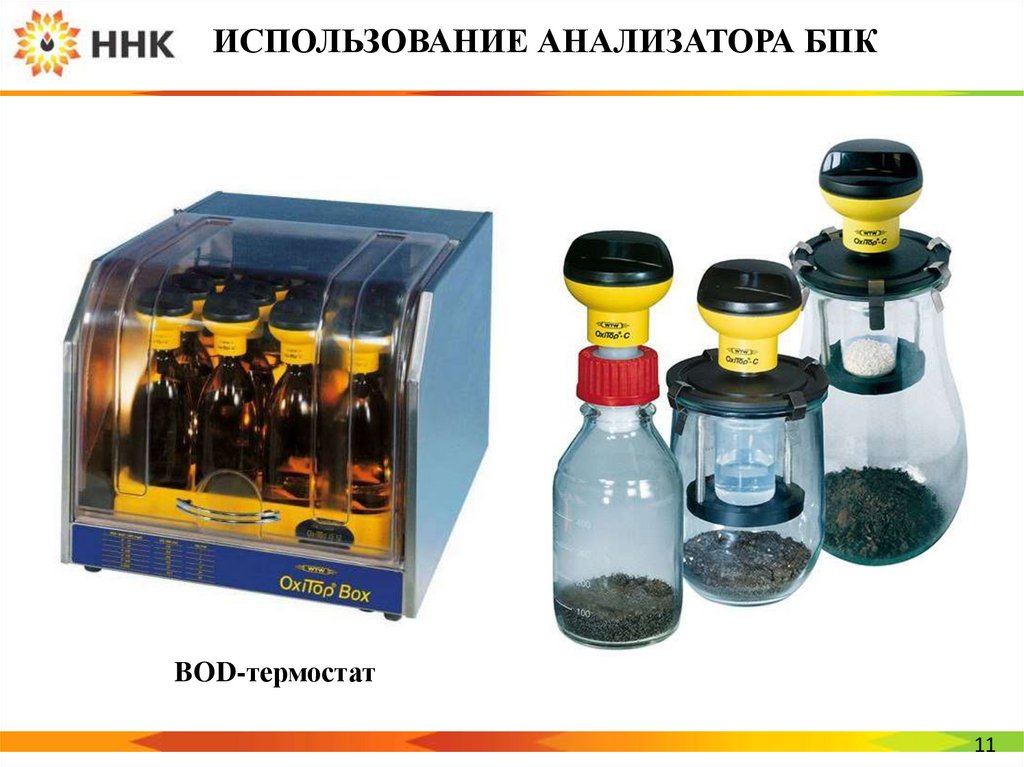

BOD-термостат
11

12.

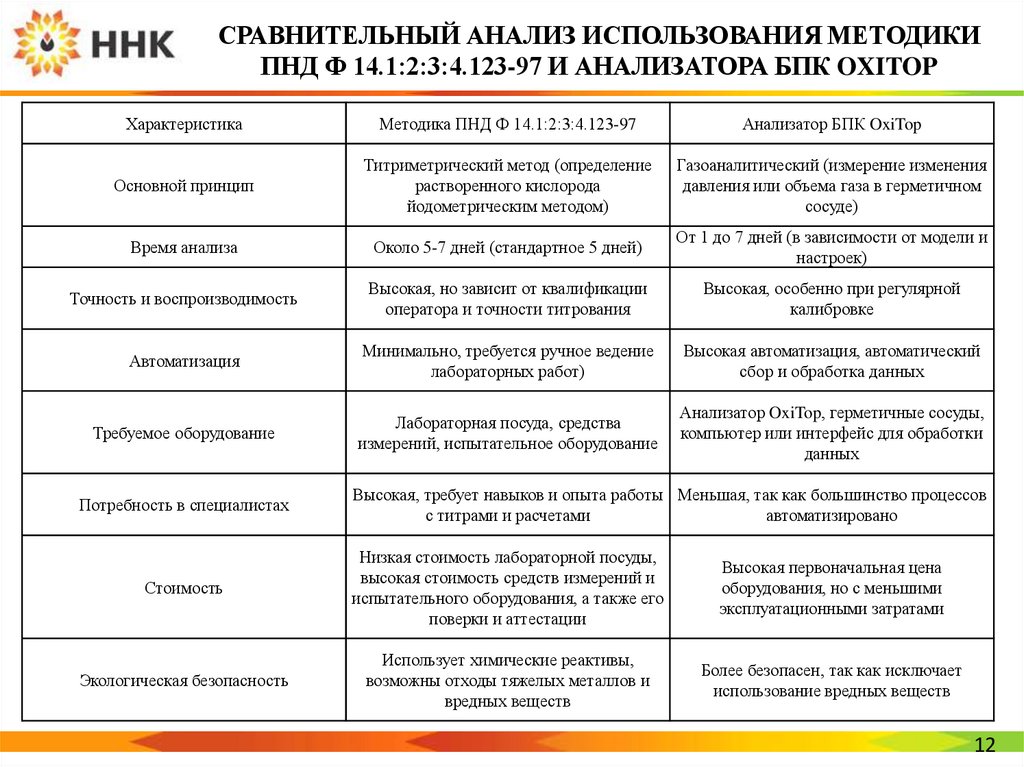

СРАВНИТЕЛЬНЫЙ АНАЛИЗ ИСПОЛЬЗОВАНИЯ МЕТОДИКИ
ПНД Ф 14.1:2:3:4.123-97 И АНАЛИЗАТОРА БПК OXITOP
Характеристика
Методика ПНД Ф 14.1:2:3:4.123-97
Анализатор БПК OxiTop
Основной принцип
Титриметрический метод (определение
растворенного кислорода
йодометрическим методом)
Газоаналитический (измерение изменения
давления или объема газа в герметичном
сосуде)
Время анализа
Около 5-7 дней (стандартное 5 дней)
От 1 до 7 дней (в зависимости от модели и
настроек)
Точность и воспроизводимость
Высокая, но зависит от квалификации
оператора и точности титрования
Высокая, особенно при регулярной
калибровке
Автоматизация
Минимально, требуется ручное ведение
лабораторных работ)
Высокая автоматизация, автоматический
сбор и обработка данных
Требуемое оборудование
Лабораторная посуда, средства
измерений, испытательное оборудование
Анализатор OxiTop, герметичные сосуды,
компьютер или интерфейс для обработки
данных
Потребность в специалистах
Высокая, требует навыков и опыта работы Меньшая, так как большинство процессов
с титрами и расчетами
автоматизировано
Стоимость
Низкая стоимость лабораторной посуды,
высокая стоимость средств измерений и
испытательного оборудования, а также его
поверки и аттестации
Высокая первоначальная цена
оборудования, но с меньшими
эксплуатационными затратами
Экологическая безопасность
Использует химические реактивы,
возможны отходы тяжелых металлов и
вредных веществ
Более безопасен, так как исключает
использование вредных веществ
12

13.

СРАВНИТЕЛЬНЫЙ АНАЛИЗ ИСПОЛЬЗОВАНИЯ МЕТОДИКИ
ПНД Ф 14.1:2:3:4.123-97 И АНАЛИЗАТОРА БПК OXITOP

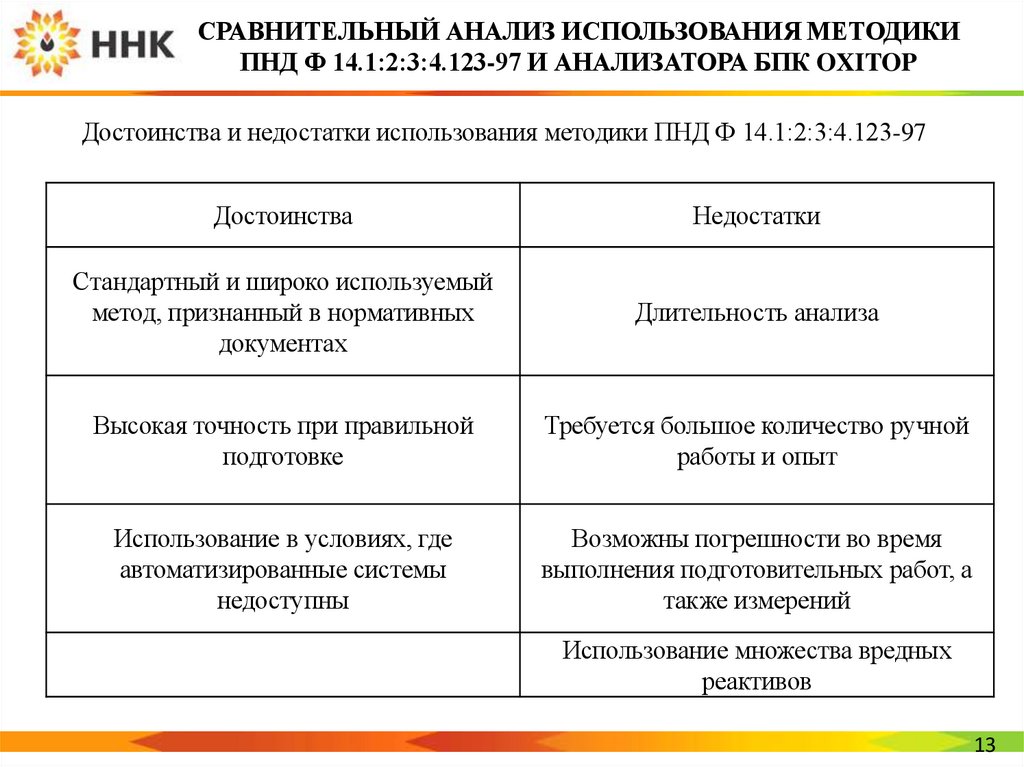

Достоинства и недостатки использования методики ПНД Ф 14.1:2:3:4.123-97
Достоинства
Недостатки
Стандартный и широко используемый
метод, признанный в нормативных
документах
Длительность анализа
Высокая точность при правильной
подготовке
Требуется большое количество ручной
работы и опыт
Использование в условиях, где
автоматизированные системы
недоступны
Возможны погрешности во время
выполнения подготовительных работ, а
также измерений
Использование множества вредных
реактивов
13

14.

СРАВНИТЕЛЬНЫЙ АНАЛИЗ ИСПОЛЬЗОВАНИЯ МЕТОДИКИ
ПНД Ф 14.1:2:3:4.123-97 И АНАЛИЗАТОРА БПК OXITOP

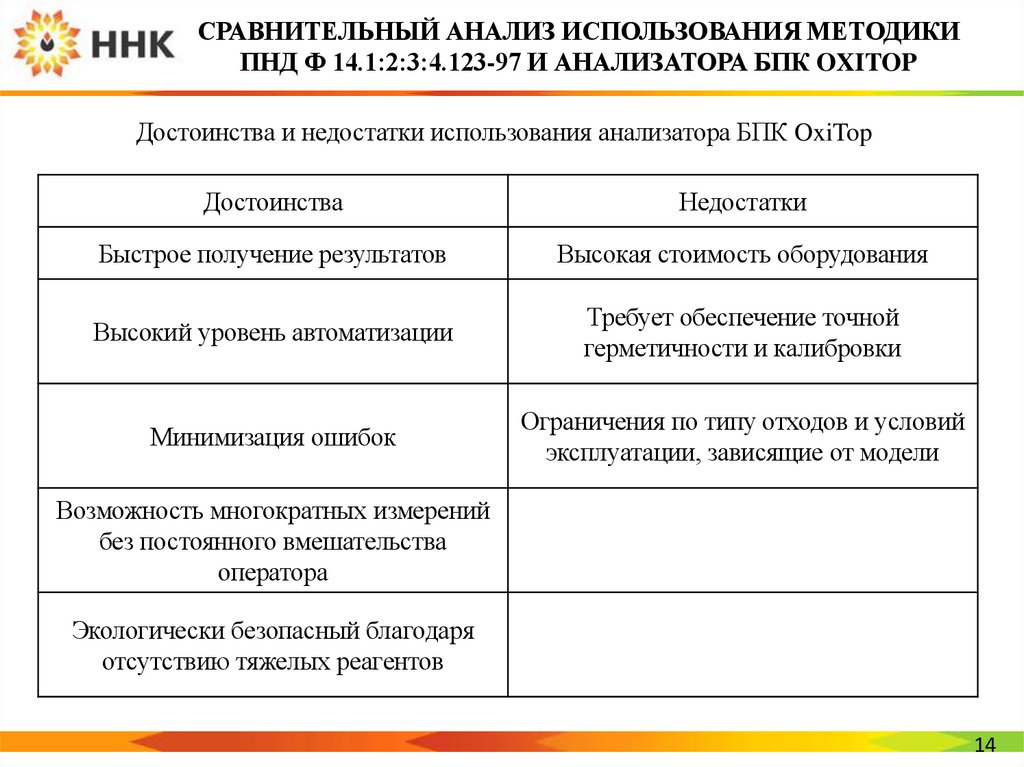

Достоинства и недостатки использования анализатора БПК OxiTop
Достоинства
Недостатки
Быстрое получение результатов
Высокая стоимость оборудования
Высокий уровень автоматизации
Требует обеспечение точной
герметичности и калибровки
Минимизация ошибок
Ограничения по типу отходов и условий
эксплуатации, зависящие от модели
Возможность многократных измерений
без постоянного вмешательства
оператора
Экологически безопасный благодаря
отсутствию тяжелых реагентов
14

15.

СРАВНИТЕЛЬНЫЙ АНАЛИЗ ИСПОЛЬЗОВАНИЯ МЕТОДИКИ
ПНД Ф 14.1:2:3:4.123-97 И АНАЛИЗАТОРА БПК OXITOP

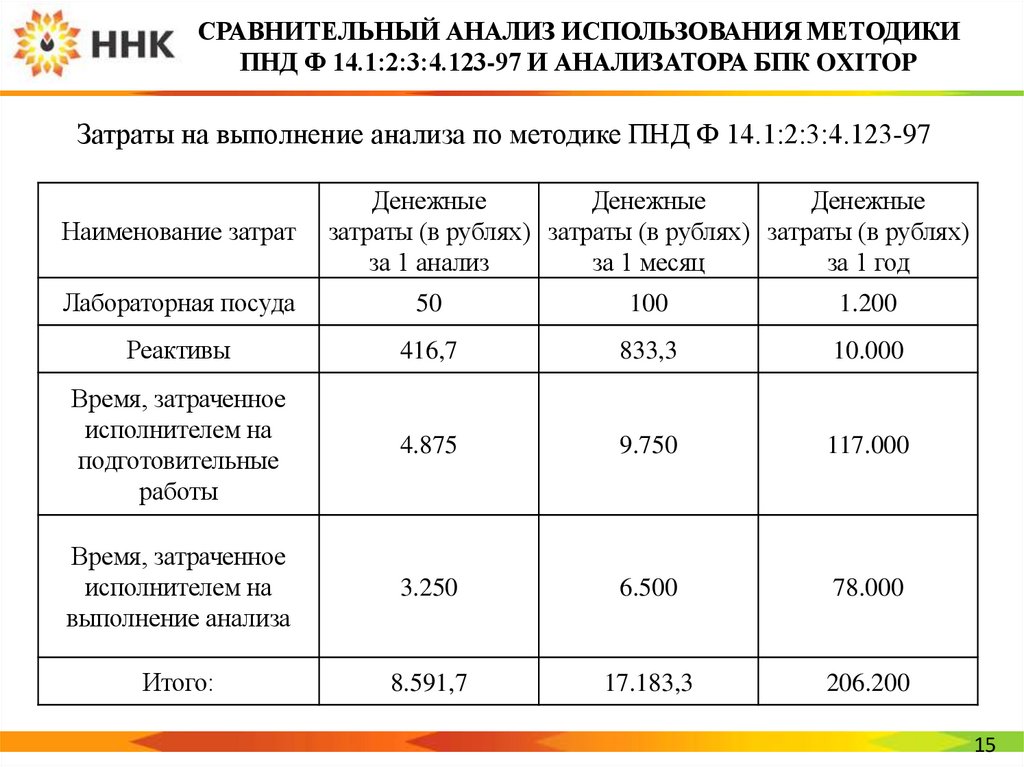

Затраты на выполнение анализа по методике ПНД Ф 14.1:2:3:4.123-97
Наименование затрат
Денежные
Денежные
Денежные
затраты (в рублях) затраты (в рублях) затраты (в рублях)
за 1 анализ
за 1 месяц
за 1 год
Лабораторная посуда
50
100
1.200
Реактивы
416,7
833,3
10.000
Время, затраченное
исполнителем на
подготовительные
работы
4.875
9.750
117.000
Время, затраченное
исполнителем на
выполнение анализа
3.250
6.500
78.000
Итого:
8.591,7
17.183,3
206.200
15

16.

СРАВНИТЕЛЬНЫЙ АНАЛИЗ ИСПОЛЬЗОВАНИЯ МЕТОДИКИ
ПНД Ф 14.1:2:3:4.123-97 И АНАЛИЗАТОРА БПК OXITOP

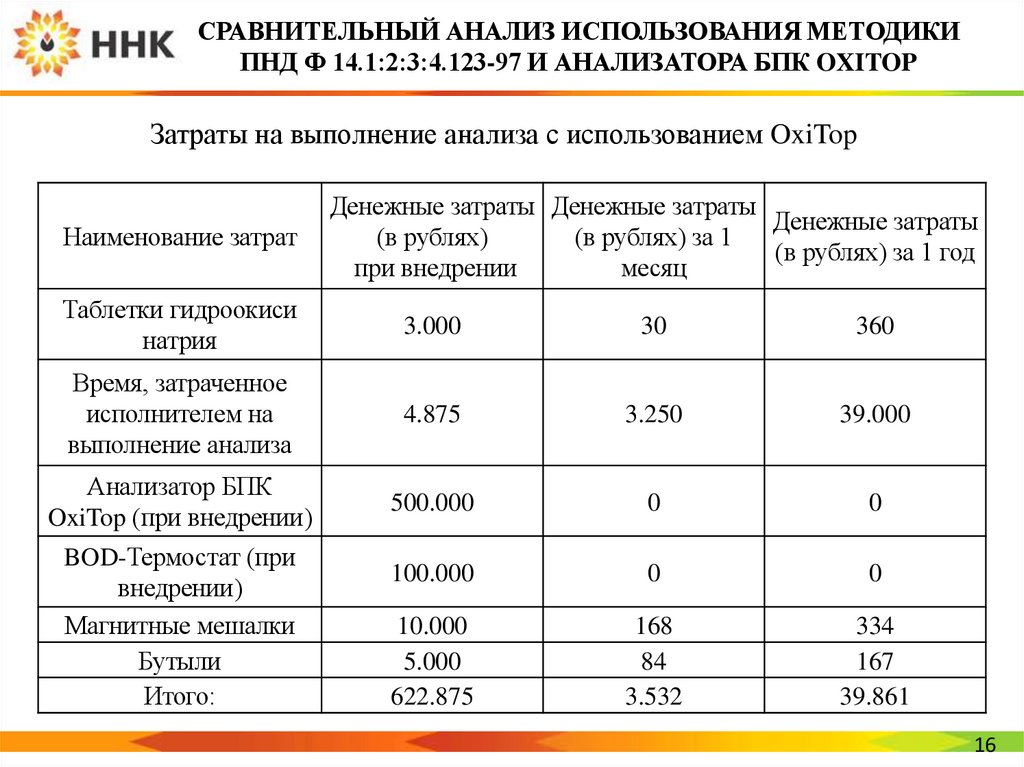

Затраты на выполнение анализа с использованием OxiTop
Наименование затрат
Денежные затраты Денежные затраты
Денежные затраты
(в рублях)
(в рублях) за 1
(в рублях) за 1 год
при внедрении
месяц
Таблетки гидроокиси
натрия
3.000
30
360
Время, затраченное
исполнителем на
выполнение анализа
4.875
3.250
39.000
Анализатор БПК
OxiTop (при внедрении)
500.000
0
0
100.000
0
0
10.000
5.000
622.875
168
84
3.532
334
167
39.861
BOD-Термостат (при
внедрении)
Магнитные мешалки
Бутыли
Итого:
16

17.

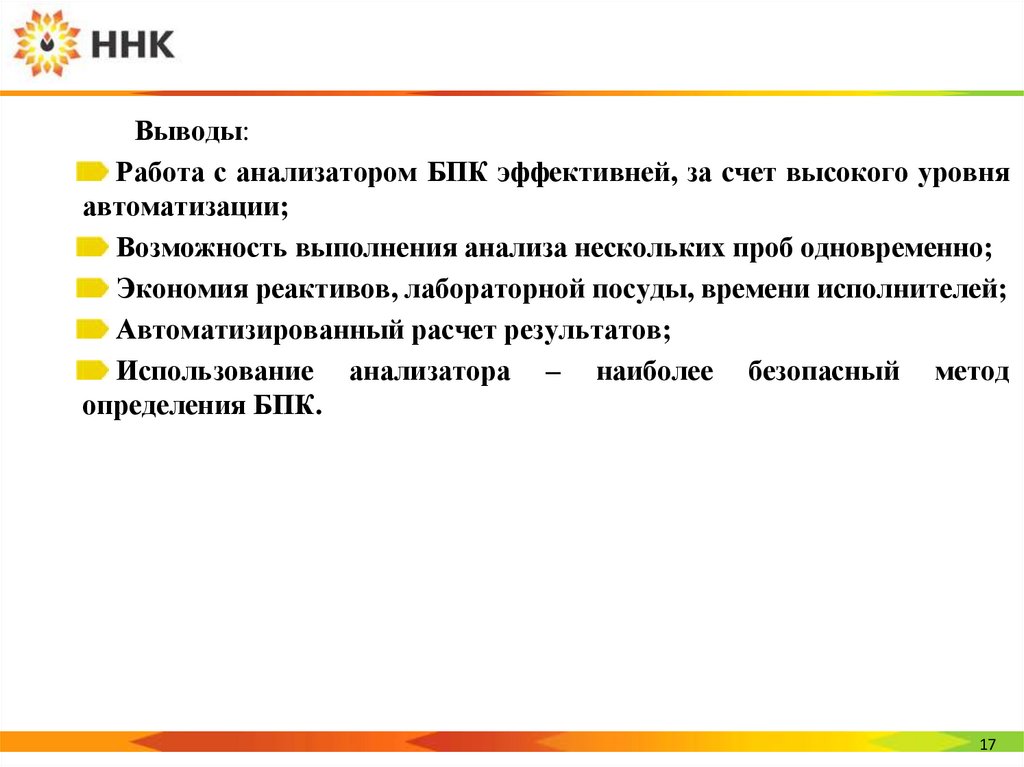

Выводы:
Работа с анализатором БПК эффективней, за счет высокого уровня
автоматизации;
Возможность выполнения анализа нескольких проб одновременно;
Экономия реактивов, лабораторной посуды, времени исполнителей;
Автоматизированный расчет результатов;
Использование анализатора – наиболее безопасный метод
определения БПК.
