Устройство индикации

1.

Устройство индикации
Как Окно в Мир Информации

2.

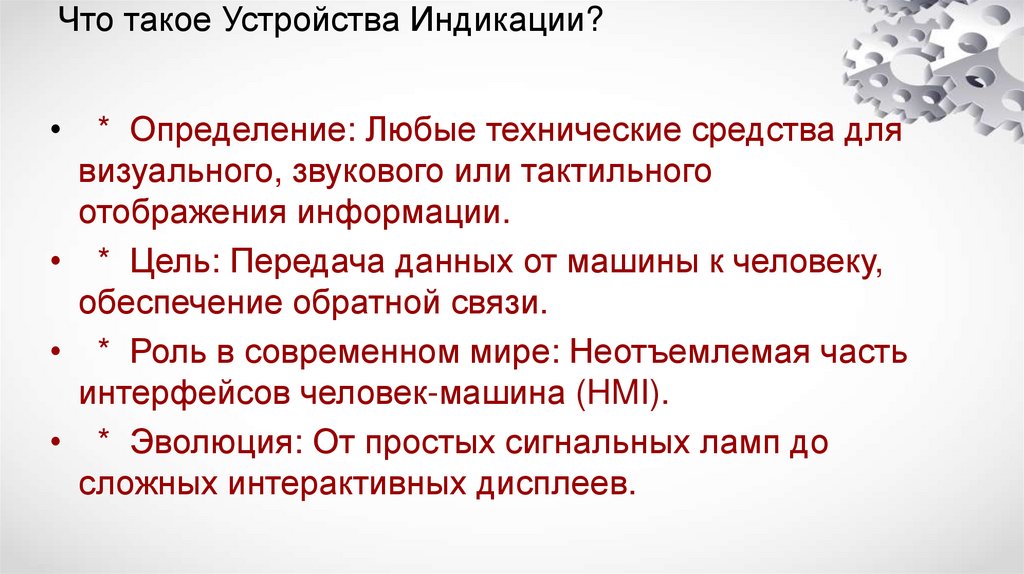

Что такое Устройства Индикации?
* Определение: Любые технические средства для
визуального, звукового или тактильного
отображения информации.
• * Цель: Передача данных от машины к человеку,
обеспечение обратной связи.
• * Роль в современном мире: Неотъемлемая часть
интерфейсов человек-машина (HMI).
• * Эволюция: От простых сигнальных ламп до
сложных интерактивных дисплеев.

3.

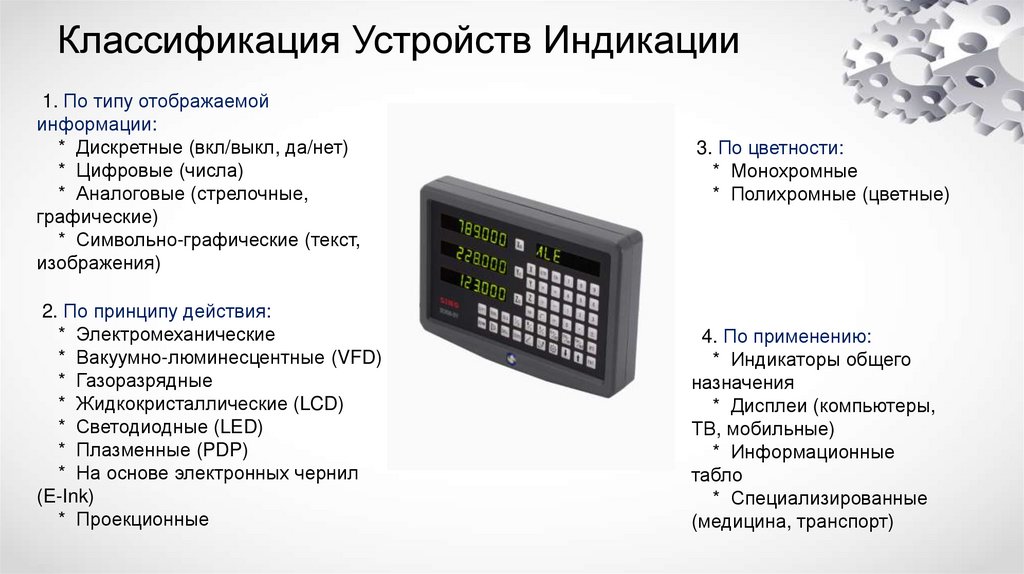

Классификация Устройств Индикации
1. По типу отображаемой
информации:
* Дискретные (вкл/выкл, да/нет)
* Цифровые (числа)
* Аналоговые (стрелочные,
графические)
* Символьно-графические (текст,
изображения)
2. По принципу действия:
* Электромеханические
* Вакуумно-люминесцентные (VFD)
* Газоразрядные
* Жидкокристаллические (LCD)
* Светодиодные (LED)
* Плазменные (PDP)
* На основе электронных чернил
(E-Ink)
* Проекционные
3. По цветности:
* Монохромные
* Полихромные (цветные)
4. По применению:
* Индикаторы общего
назначения
* Дисплеи (компьютеры,
ТВ, мобильные)
* Информационные
табло
* Специализированные
(медицина, транспорт)

4.

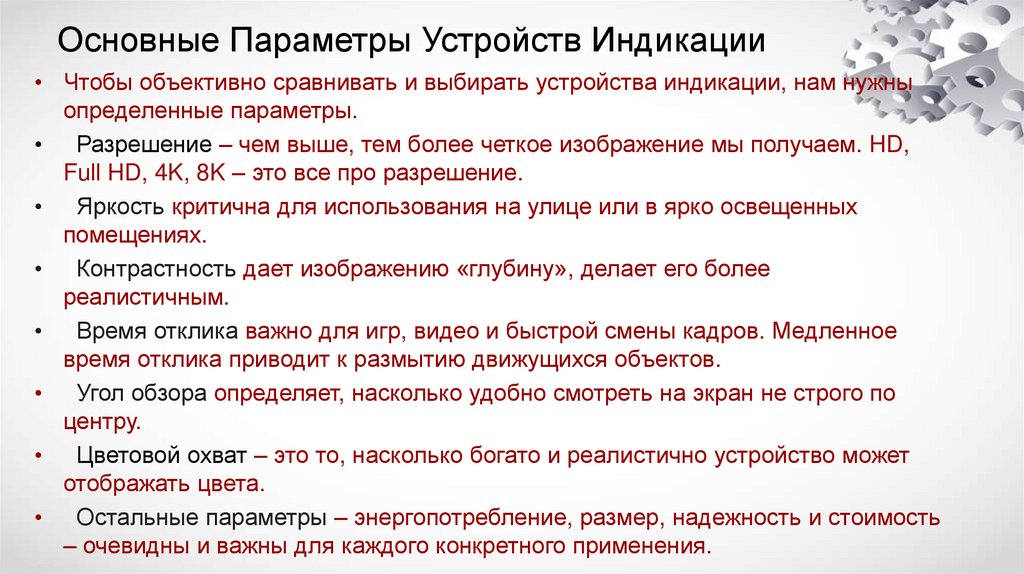

Основные Параметры Устройств Индикации
• Чтобы объективно сравнивать и выбирать устройства индикации, нам нужны
определенные параметры.
• Разрешение – чем выше, тем более четкое изображение мы получаем. HD,
Full HD, 4K, 8K – это все про разрешение.
• Яркость критична для использования на улице или в ярко освещенных
помещениях.
• Контрастность дает изображению «глубину», делает его более
реалистичным.
• Время отклика важно для игр, видео и быстрой смены кадров. Медленное
время отклика приводит к размытию движущихся объектов.
• Угол обзора определяет, насколько удобно смотреть на экран не строго по
центру.
• Цветовой охват – это то, насколько богато и реалистично устройство может
отображать цвета.
• Остальные параметры – энергопотребление, размер, надежность и стоимость
– очевидны и важны для каждого конкретного применения.

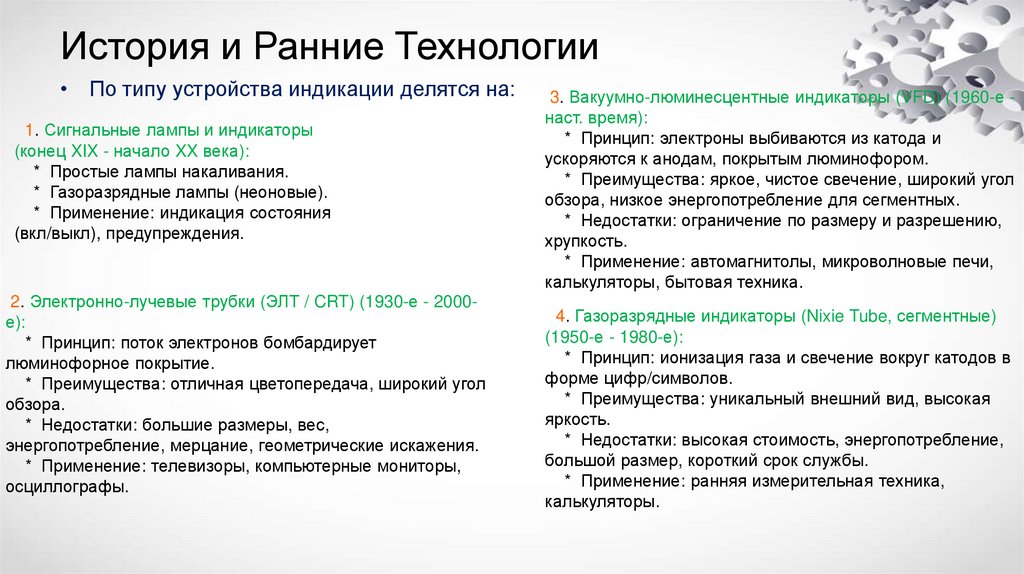

5.

История и Ранние Технологии
• По типу устройства индикации делятся на:
1. Сигнальные лампы и индикаторы
(конец XIX - начало XX века):
* Простые лампы накаливания.
* Газоразрядные лампы (неоновые).
* Применение: индикация состояния
(вкл/выкл), предупреждения.
2. Электронно-лучевые трубки (ЭЛТ / CRT) (1930-е - 2000е):
* Принцип: поток электронов бомбардирует
люминофорное покрытие.
* Преимущества: отличная цветопередача, широкий угол
обзора.
* Недостатки: большие размеры, вес,
энергопотребление, мерцание, геометрические искажения.
* Применение: телевизоры, компьютерные мониторы,
осциллографы.
3. Вакуумно-люминесцентные индикаторы (VFD) (1960-е наст. время):
* Принцип: электроны выбиваются из катода и
ускоряются к анодам, покрытым люминофором.
* Преимущества: яркое, чистое свечение, широкий угол
обзора, низкое энергопотребление для сегментных.
* Недостатки: ограничение по размеру и разрешению,
хрупкость.
* Применение: автомагнитолы, микроволновые печи,
калькуляторы, бытовая техника.
4. Газоразрядные индикаторы (Nixie Tube, сегментные)
(1950-е - 1980-е):
* Принцип: ионизация газа и свечение вокруг катодов в
форме цифр/символов.
* Преимущества: уникальный внешний вид, высокая
яркость.
* Недостатки: высокая стоимость, энергопотребление,
большой размер, короткий срок службы.
* Применение: ранняя измерительная техника,
калькуляторы.

6.

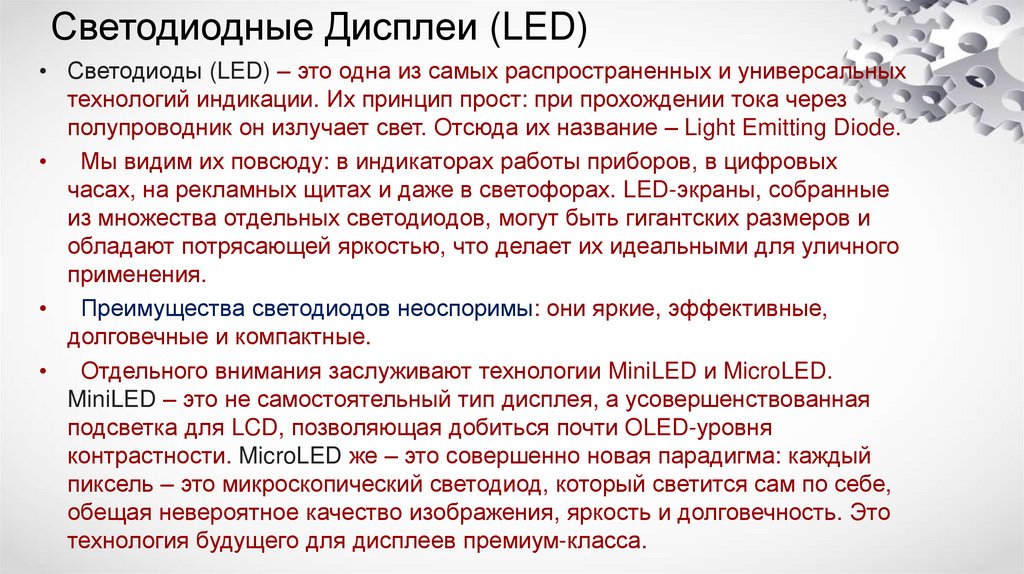

Светодиодные Дисплеи (LED)
• Светодиоды (LED) – это одна из самых распространенных и универсальных
технологий индикации. Их принцип прост: при прохождении тока через
полупроводник он излучает свет. Отсюда их название – Light Emitting Diode.
• Мы видим их повсюду: в индикаторах работы приборов, в цифровых
часах, на рекламных щитах и даже в светофорах. LED-экраны, собранные
из множества отдельных светодиодов, могут быть гигантских размеров и
обладают потрясающей яркостью, что делает их идеальными для уличного
применения.
• Преимущества светодиодов неоспоримы: они яркие, эффективные,
долговечные и компактные.
• Отдельного внимания заслуживают технологии MiniLED и MicroLED.
MiniLED – это не самостоятельный тип дисплея, а усовершенствованная
подсветка для LCD, позволяющая добиться почти OLED-уровня
контрастности. MicroLED же – это совершенно новая парадигма: каждый
пиксель – это микроскопический светодиод, который светится сам по себе,
обещая невероятное качество изображения, яркость и долговечность. Это
технология будущего для дисплеев премиум-класса.

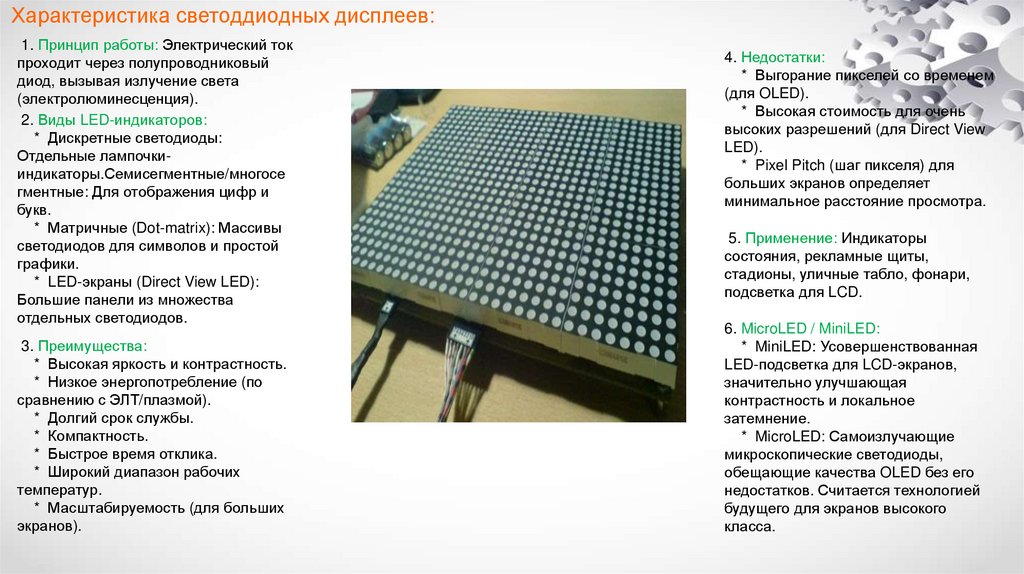

7.

Характеристика светоддиодных дисплеев:
1. Принцип работы: Электрический ток
проходит через полупроводниковый
диод, вызывая излучение света
(электролюминесценция).
2. Виды LED-индикаторов:
* Дискретные светодиоды:
Отдельные лампочкииндикаторы.Семисегментные/многосе
гментные: Для отображения цифр и
букв.
* Матричные (Dot-matrix): Массивы
светодиодов для символов и простой
графики.
* LED-экраны (Direct View LED):
Большие панели из множества
отдельных светодиодов.
3. Преимущества:
* Высокая яркость и контрастность.
* Низкое энергопотребление (по
сравнению с ЭЛТ/плазмой).
* Долгий срок службы.
* Компактность.
* Быстрое время отклика.
* Широкий диапазон рабочих
температур.
* Масштабируемость (для больших
экранов).
4. Недостатки:
* Выгорание пикселей со временем
(для OLED).
* Высокая стоимость для очень
высоких разрешений (для Direct View
LED).
* Pixel Pitch (шаг пикселя) для
больших экранов определяет
минимальное расстояние просмотра.
5. Применение: Индикаторы
состояния, рекламные щиты,
стадионы, уличные табло, фонари,
подсветка для LCD.
6. MicroLED / MiniLED:
* MiniLED: Усовершенствованная
LED-подсветка для LCD-экранов,
значительно улучшающая
контрастность и локальное
затемнение.
* MicroLED: Самоизлучающие
микроскопические светодиоды,
обещающие качества OLED без его
недостатков. Считается технологией
будущего для экранов высокого
класса.

8.

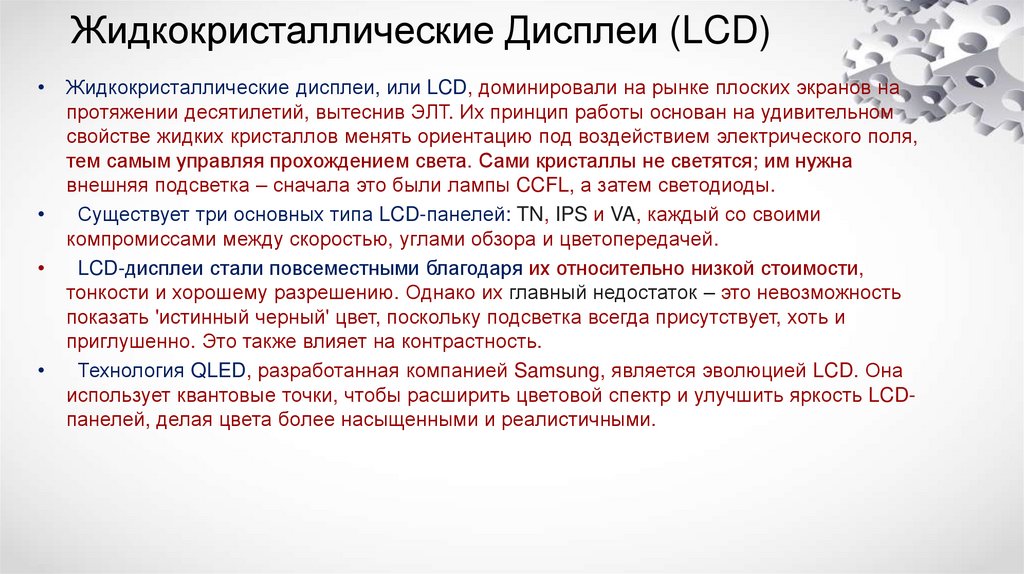

Жидкокристаллические Дисплеи (LCD)
Жидкокристаллические дисплеи, или LCD, доминировали на рынке плоских экранов на
протяжении десятилетий, вытеснив ЭЛТ. Их принцип работы основан на удивительном
свойстве жидких кристаллов менять ориентацию под воздействием электрического поля,
тем самым управляя прохождением света. Сами кристаллы не светятся; им нужна
внешняя подсветка – сначала это были лампы CCFL, а затем светодиоды.
Существует три основных типа LCD-панелей: TN, IPS и VA, каждый со своими
компромиссами между скоростью, углами обзора и цветопередачей.
LCD-дисплеи стали повсеместными благодаря их относительно низкой стоимости,
тонкости и хорошему разрешению. Однако их главный недостаток – это невозможность
показать 'истинный черный' цвет, поскольку подсветка всегда присутствует, хоть и
приглушенно. Это также влияет на контрастность.
Технология QLED, разработанная компанией Samsung, является эволюцией LCD. Она
использует квантовые точки, чтобы расширить цветовой спектр и улучшить яркость LCDпанелей, делая цвета более насыщенными и реалистичными.

9.

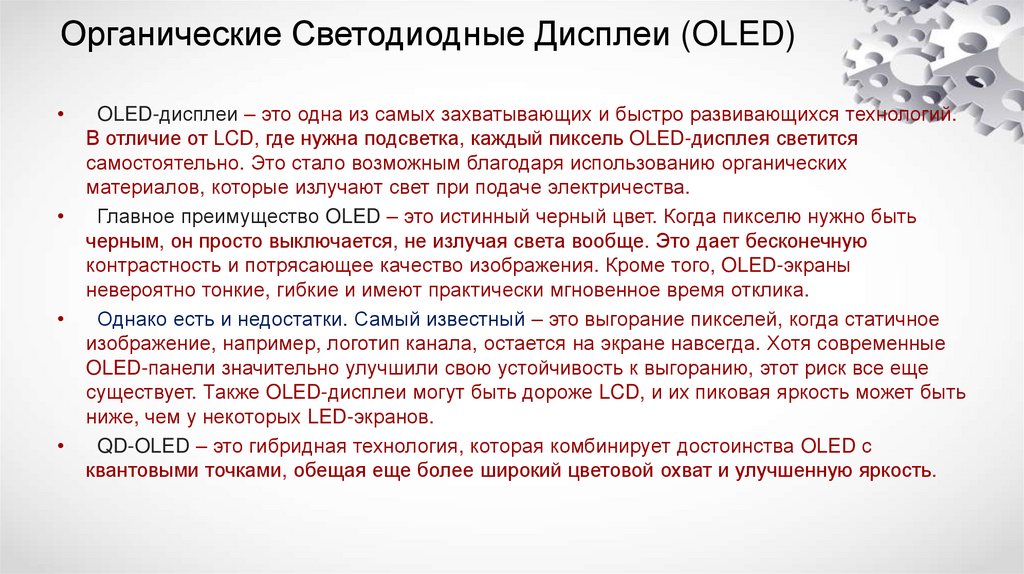

Органические Светодиодные Дисплеи (OLED)
OLED-дисплеи – это одна из самых захватывающих и быстро развивающихся технологий.
В отличие от LCD, где нужна подсветка, каждый пиксель OLED-дисплея светится
самостоятельно. Это стало возможным благодаря использованию органических
материалов, которые излучают свет при подаче электричества.
Главное преимущество OLED – это истинный черный цвет. Когда пикселю нужно быть
черным, он просто выключается, не излучая света вообще. Это дает бесконечную
контрастность и потрясающее качество изображения. Кроме того, OLED-экраны
невероятно тонкие, гибкие и имеют практически мгновенное время отклика.
Однако есть и недостатки. Самый известный – это выгорание пикселей, когда статичное
изображение, например, логотип канала, остается на экране навсегда. Хотя современные
OLED-панели значительно улучшили свою устойчивость к выгоранию, этот риск все еще
существует. Также OLED-дисплеи могут быть дороже LCD, и их пиковая яркость может быть
ниже, чем у некоторых LED-экранов.
QD-OLED – это гибридная технология, которая комбинирует достоинства OLED с
квантовыми точками, обещая еще более широкий цветовой охват и улучшенную яркость.

10.

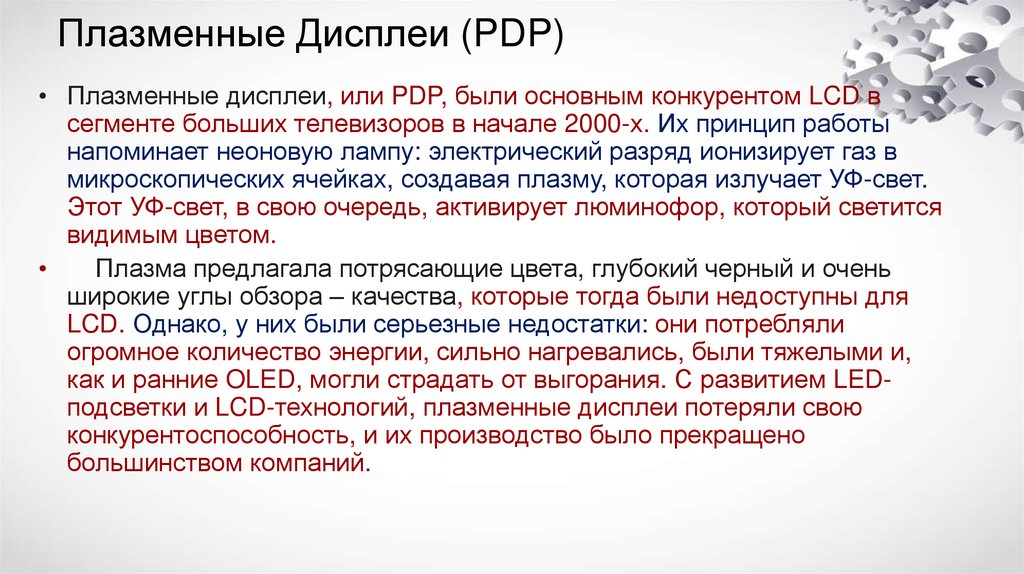

Плазменные Дисплеи (PDP)
• Плазменные дисплеи, или PDP, были основным конкурентом LCD в
сегменте больших телевизоров в начале 2000-х. Их принцип работы
напоминает неоновую лампу: электрический разряд ионизирует газ в
микроскопических ячейках, создавая плазму, которая излучает УФ-свет.
Этот УФ-свет, в свою очередь, активирует люминофор, который светится
видимым цветом.
Плазма предлагала потрясающие цвета, глубокий черный и очень
широкие углы обзора – качества, которые тогда были недоступны для
LCD. Однако, у них были серьезные недостатки: они потребляли
огромное количество энергии, сильно нагревались, были тяжелыми и,
как и ранние OLED, могли страдать от выгорания. С развитием LEDподсветки и LCD-технологий, плазменные дисплеи потеряли свою
конкурентоспособность, и их производство было прекращено
большинством компаний.

11.

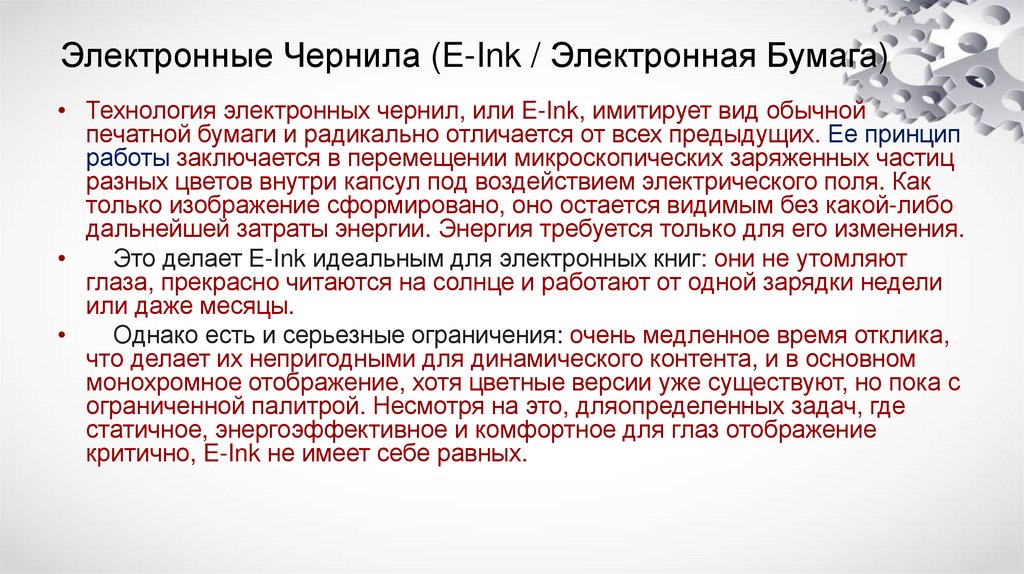

Электронные Чернила (E-Ink / Электронная Бумага)
• Технология электронных чернил, или E-Ink, имитирует вид обычной
печатной бумаги и радикально отличается от всех предыдущих. Ее принцип
работы заключается в перемещении микроскопических заряженных частиц
разных цветов внутри капсул под воздействием электрического поля. Как
только изображение сформировано, оно остается видимым без какой-либо
дальнейшей затраты энергии. Энергия требуется только для его изменения.
Это делает E-Ink идеальным для электронных книг: они не утомляют
глаза, прекрасно читаются на солнце и работают от одной зарядки недели
или даже месяцы.
Однако есть и серьезные ограничения: очень медленное время отклика,
что делает их непригодными для динамического контента, и в основном
монохромное отображение, хотя цветные версии уже существуют, но пока с
ограниченной палитрой. Несмотря на это, дляопределенных задач, где
статичное, энергоэффективное и комфортное для глаз отображение
критично, E-Ink не имеет себе равных.

12.

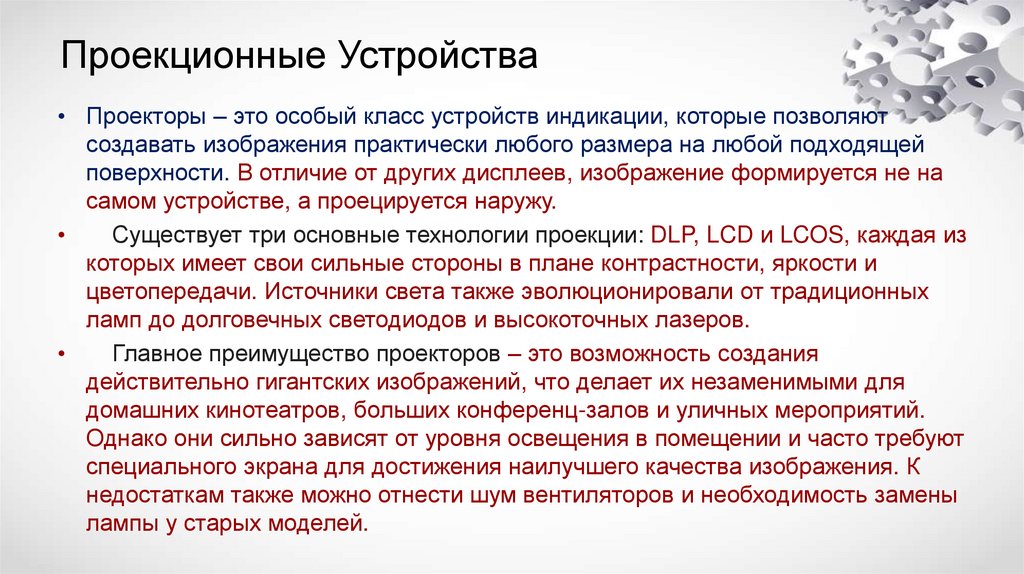

Проекционные Устройства
• Проекторы – это особый класс устройств индикации, которые позволяют
создавать изображения практически любого размера на любой подходящей
поверхности. В отличие от других дисплеев, изображение формируется не на
самом устройстве, а проецируется наружу.
Существует три основные технологии проекции: DLP, LCD и LCOS, каждая из
которых имеет свои сильные стороны в плане контрастности, яркости и
цветопередачи. Источники света также эволюционировали от традиционных
ламп до долговечных светодиодов и высокоточных лазеров.
Главное преимущество проекторов – это возможность создания
действительно гигантских изображений, что делает их незаменимыми для
домашних кинотеатров, больших конференц-залов и уличных мероприятий.
Однако они сильно зависят от уровня освещения в помещении и часто требуют
специального экрана для достижения наилучшего качества изображения. К
недостаткам также можно отнести шум вентиляторов и необходимость замены
лампы у старых моделей.

13.

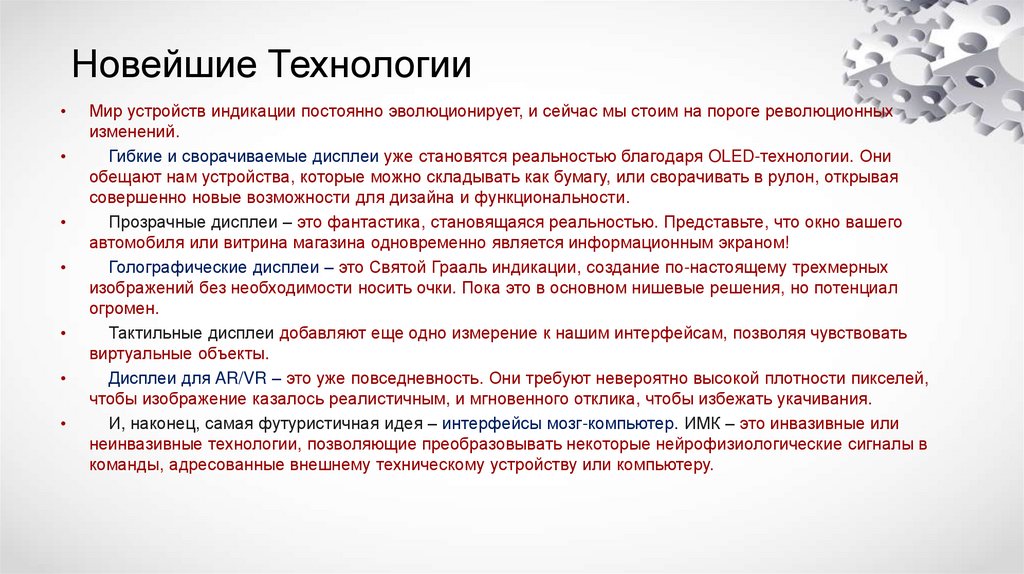

Новейшие Технологии
Мир устройств индикации постоянно эволюционирует, и сейчас мы стоим на пороге революционных
изменений.
Гибкие и сворачиваемые дисплеи уже становятся реальностью благодаря OLED-технологии. Они
обещают нам устройства, которые можно складывать как бумагу, или сворачивать в рулон, открывая
совершенно новые возможности для дизайна и функциональности.
Прозрачные дисплеи – это фантастика, становящаяся реальностью. Представьте, что окно вашего
автомобиля или витрина магазина одновременно является информационным экраном!
Голографические дисплеи – это Святой Грааль индикации, создание по-настоящему трехмерных
изображений без необходимости носить очки. Пока это в основном нишевые решения, но потенциал
огромен.
Тактильные дисплеи добавляют еще одно измерение к нашим интерфейсам, позволяя чувствовать
виртуальные объекты.
Дисплеи для AR/VR – это уже повседневность. Они требуют невероятно высокой плотности пикселей,
чтобы изображение казалось реалистичным, и мгновенного отклика, чтобы избежать укачивания.
И, наконец, самая футуристичная идея – интерфейсы мозг-компьютер. ИМК – это инвазивные или
неинвазивные технологии, позволяющие преобразовывать некоторые нейрофизиологические сигналы в
команды, адресованные внешнему техническому устройству или компьютеру.

14.

Перспективы Развития

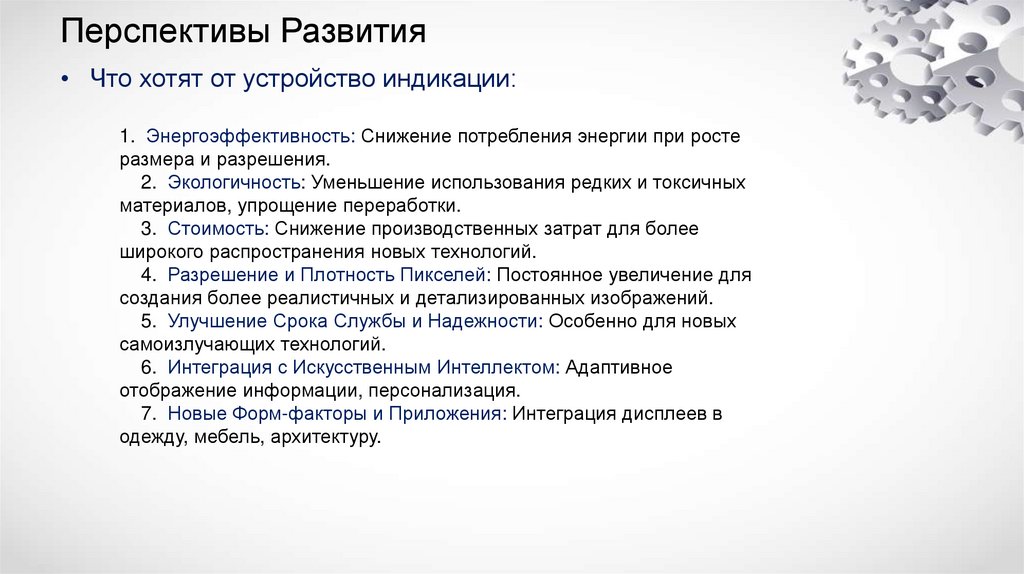

• Что хотят от устройство индикации:
1. Энергоэффективность: Снижение потребления энергии при росте
размера и разрешения.
2. Экологичность: Уменьшение использования редких и токсичных
материалов, упрощение переработки.
3. Стоимость: Снижение производственных затрат для более
широкого распространения новых технологий.
4. Разрешение и Плотность Пикселей: Постоянное увеличение для
создания более реалистичных и детализированных изображений.
5. Улучшение Срока Службы и Надежности: Особенно для новых
самоизлучающих технологий.
6. Интеграция с Искусственным Интеллектом: Адаптивное
отображение информации, персонализация.
7. Новые Форм-факторы и Приложения: Интеграция дисплеев в
одежду, мебель, архитектуру.

15.

Заключение

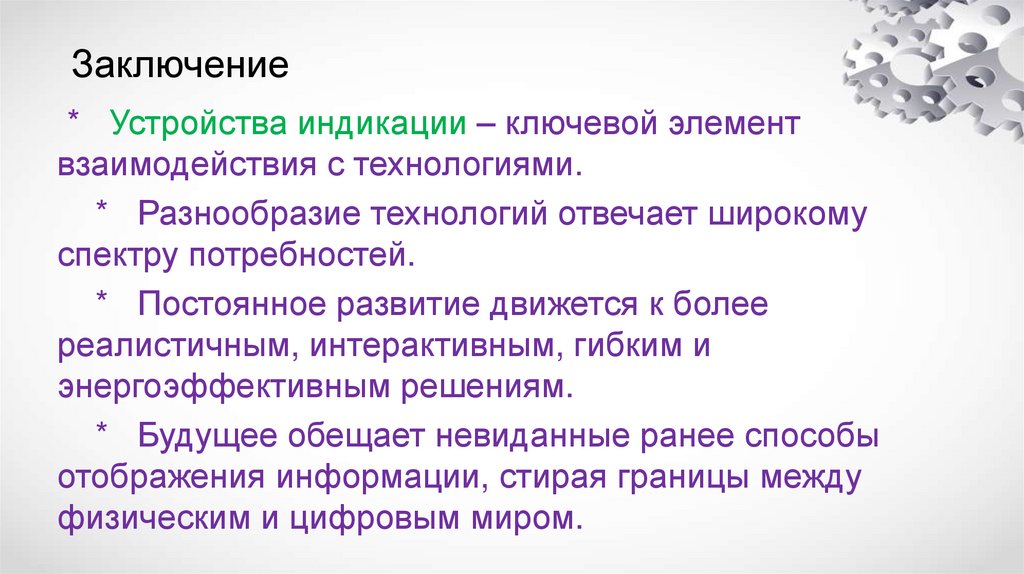

* Устройства индикации – ключевой элемент
взаимодействия с технологиями.
* Разнообразие технологий отвечает широкому
спектру потребностей.
* Постоянное развитие движется к более
реалистичным, интерактивным, гибким и
энергоэффективным решениям.
* Будущее обещает невиданные ранее способы
отображения информации, стирая границы между
физическим и цифровым миром.
