1. ЧЕЛОВЕЧЕСКАЯ ФИГУРА – ВАЖНЕЙШИЙ ЧАСТЬ КОНСТРУИРОВАНИЯ ОДЕЖДЫ

Лекция 3
Профессор Виктор Кузьмичев
5 октября 2021 года

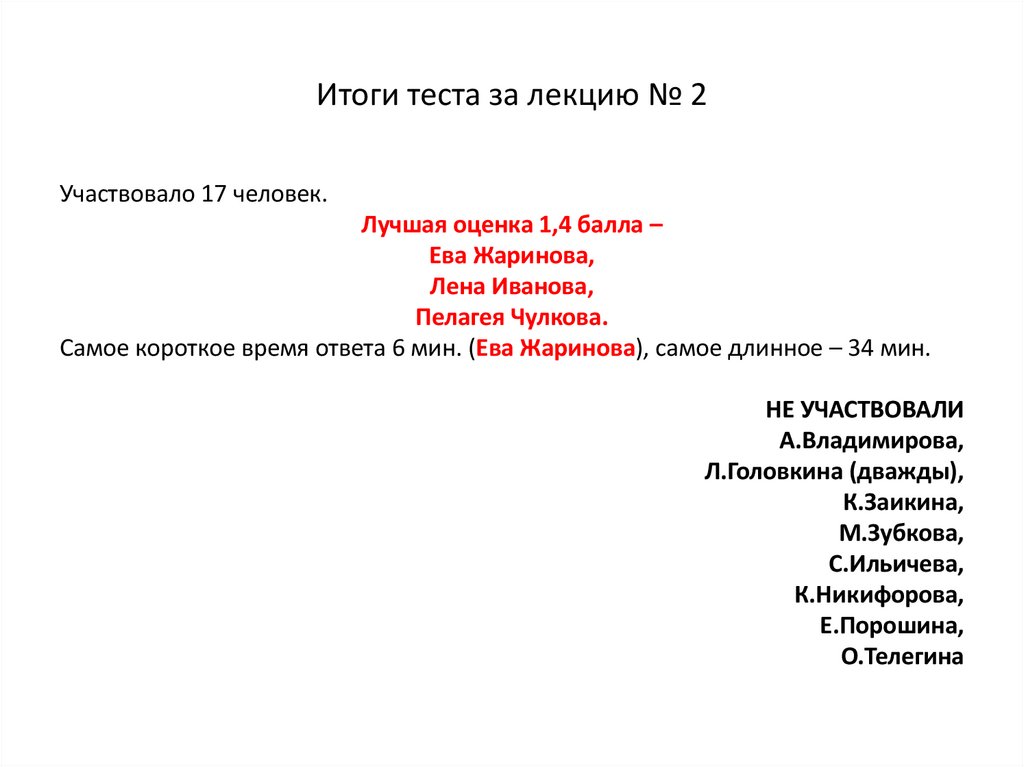

2. Итоги теста за лекцию № 2

Участвовало 17 человек.
Лучшая оценка 1,4 балла –
Ева Жаринова,
Лена Иванова,
Пелагея Чулкова.
Самое короткое время ответа 6 мин. (Ева Жаринова), самое длинное – 34 мин.
НЕ УЧАСТВОВАЛИ
А.Владимирова,
Л.Головкина (дважды),
К.Заикина,
М.Зубкова,
С.Ильичева,
К.Никифорова,
Е.Порошина,
О.Телегина

3. КЛЮЧЕВЫЕ СЛОВА

Антропометрия
Тип фигуры
Размерный признак
Измерение
Бодисканер
Типовая фигура

4. Модели женской одежды из последней коллекции Loewe, Balenciaga и Valentino для сезона «весна – лето 2022»

5. Две модели женской одежды из последней коллекции Balenciaga, Givenchy и Loewe для сезона «весна – лето 2022»

6. План лекции

1. Тип телосложения
2. Антропометрическая характеристика
3. Типовые фигуры
4. Графическая и визуальная характеристики
5. Модные фигуры

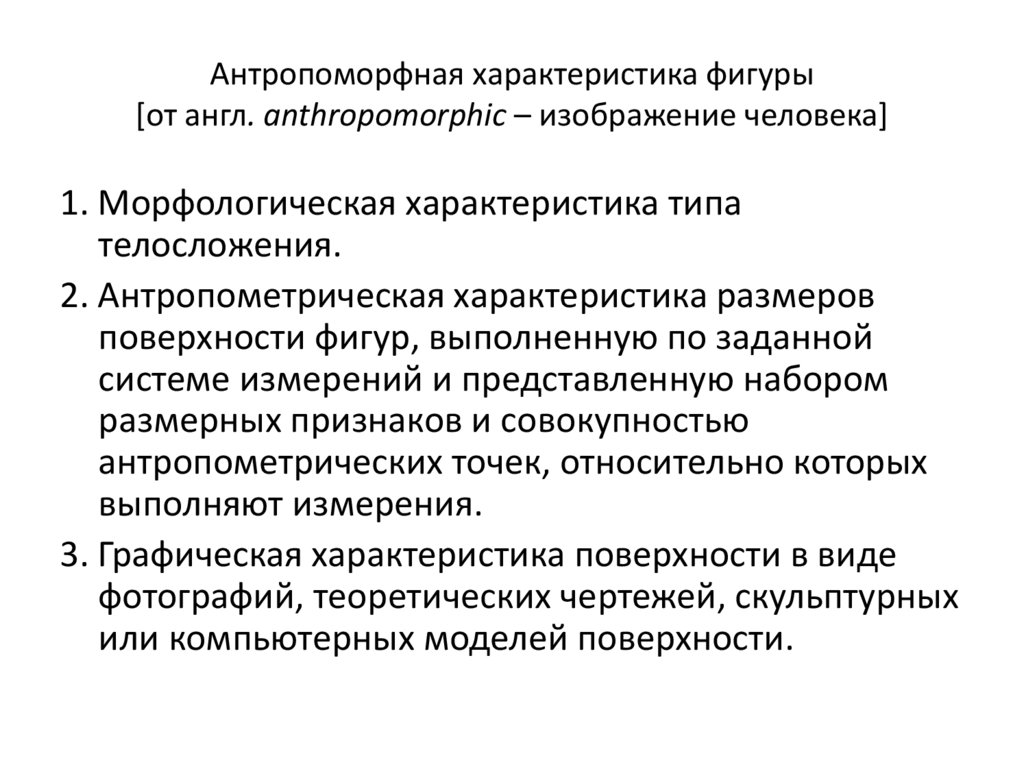

7. Антропоморфная характеристика фигуры [от англ. anthropomorphic – изображение человека]

1. Морфологическая характеристика типа
телосложения.
2. Антропометрическая характеристика размеров
поверхности фигур, выполненную по заданной
системе измерений и представленную набором
размерных признаков и совокупностью
антропометрических точек, относительно которых
выполняют измерения.
3. Графическая характеристика поверхности в виде
фотографий, теоретических чертежей, скульптурных
или компьютерных моделей поверхности.

8. 1. Типы телосложения

1. ТИПЫ ТЕЛОСЛОЖЕНИЯ

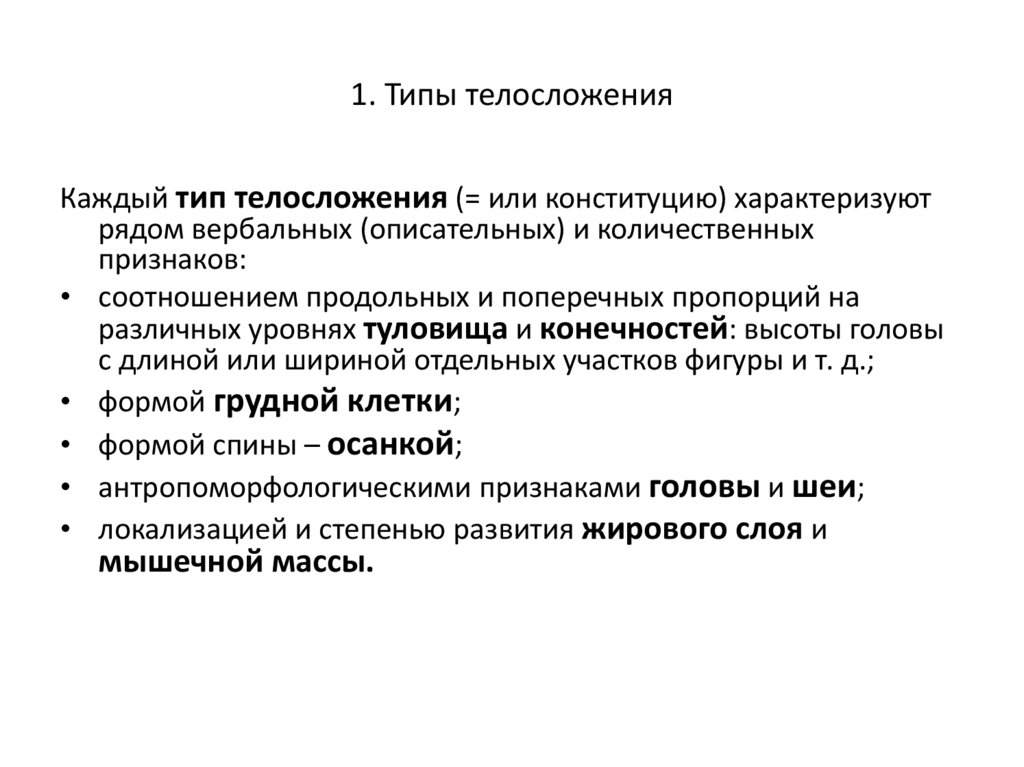

9. 1. Типы телосложения

Каждый тип телосложения (= или конституцию) характеризуют
рядом вербальных (описательных) и количественных
признаков:
• соотношением продольных и поперечных пропорций на
различных уровнях туловища и конечностей: высоты головы
с длиной или шириной отдельных участков фигуры и т. д.;
• формой грудной клетки;
• формой спины – осанкой;
• антропоморфологическими признаками головы и шеи;
• локализацией и степенью развития жирового слоя и
мышечной массы.

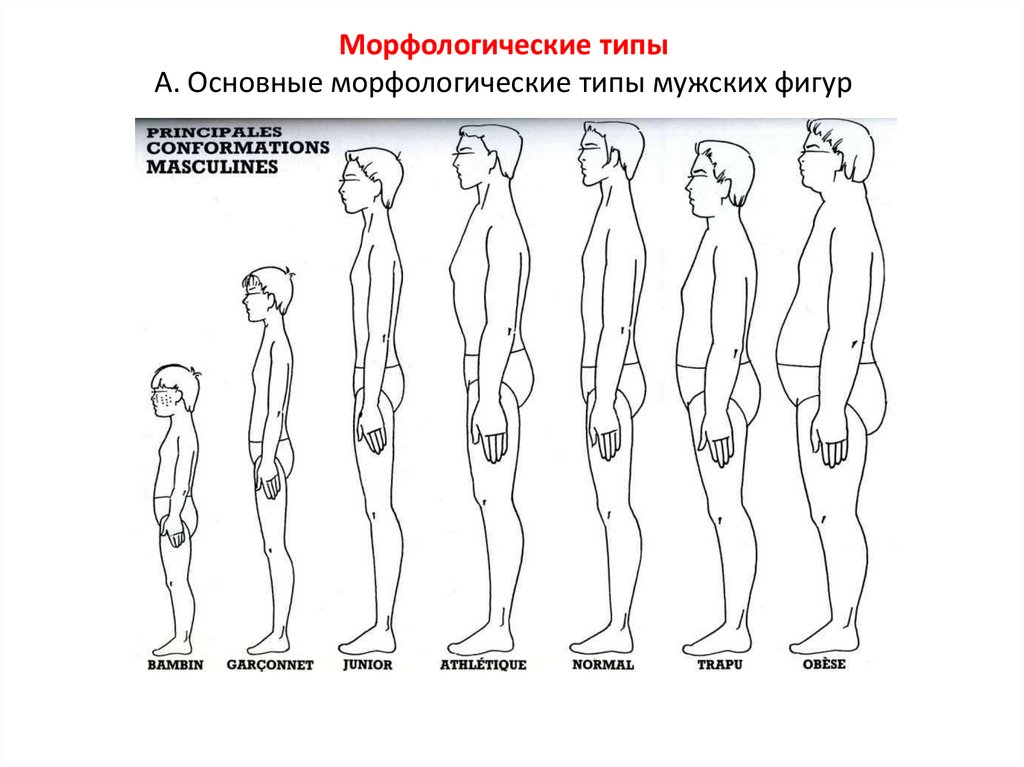

10. Морфологические типы А. Основные морфологические типы мужских фигур

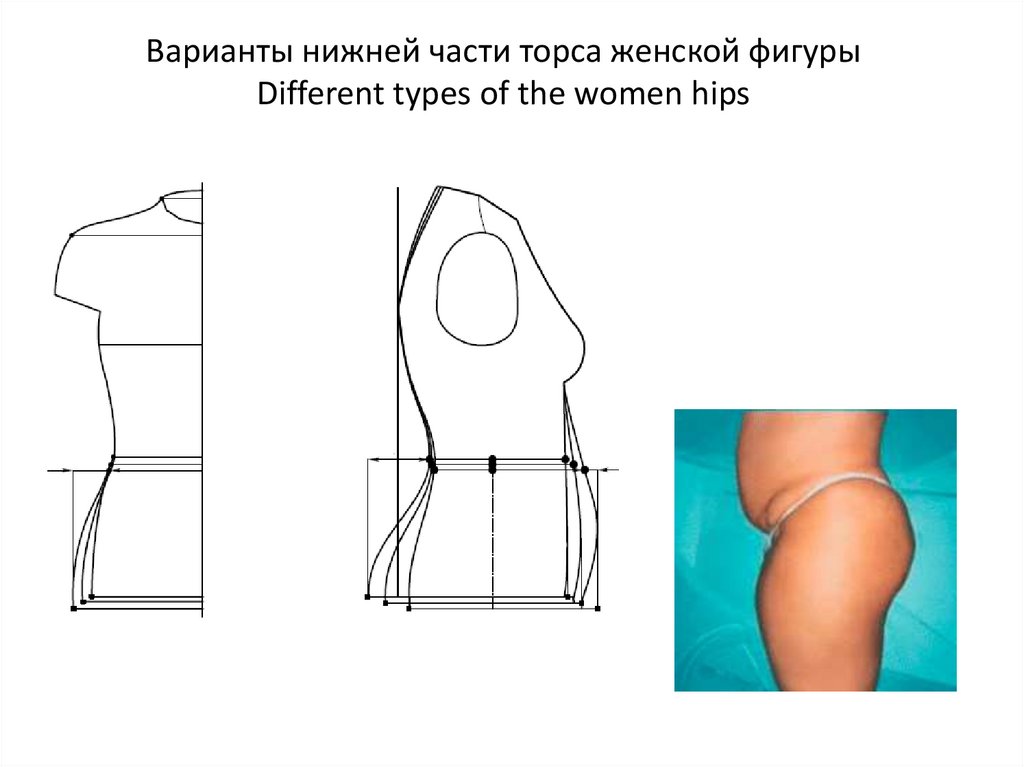

11. Варианты нижней части торса женской фигуры Different types of the women hips

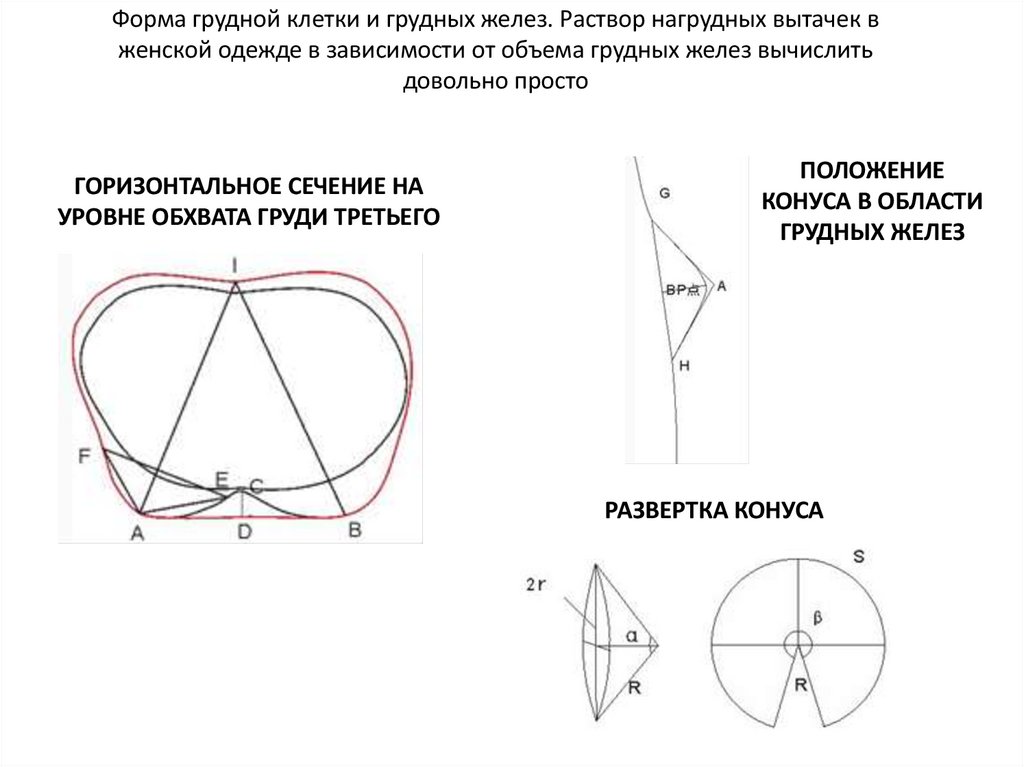

12. Форма грудной клетки и грудных желез. Раствор нагрудных вытачек в женской одежде в зависимости от объема грудных желез

вычислить
довольно просто
ГОРИЗОНТАЛЬНОЕ СЕЧЕНИЕ НА
УРОВНЕ ОБХВАТА ГРУДИ ТРЕТЬЕГО
ПОЛОЖЕНИЕ
КОНУСА В ОБЛАСТИ
ГРУДНЫХ ЖЕЛЕЗ
РАЗВЕРТКА КОНУСА

13.

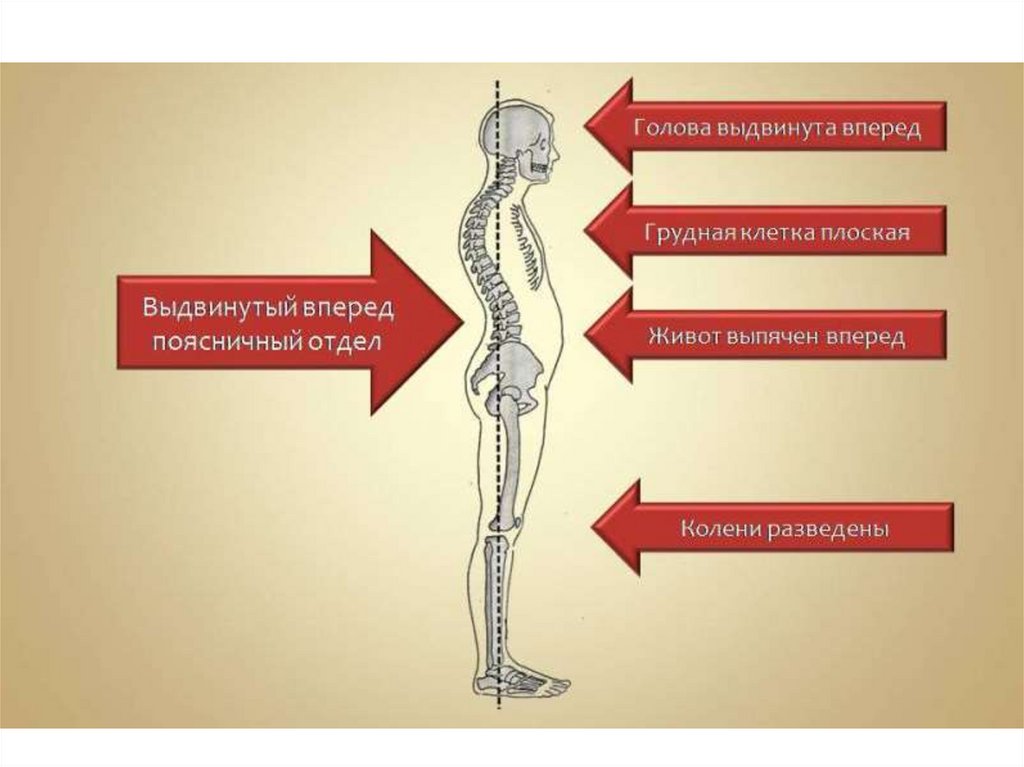

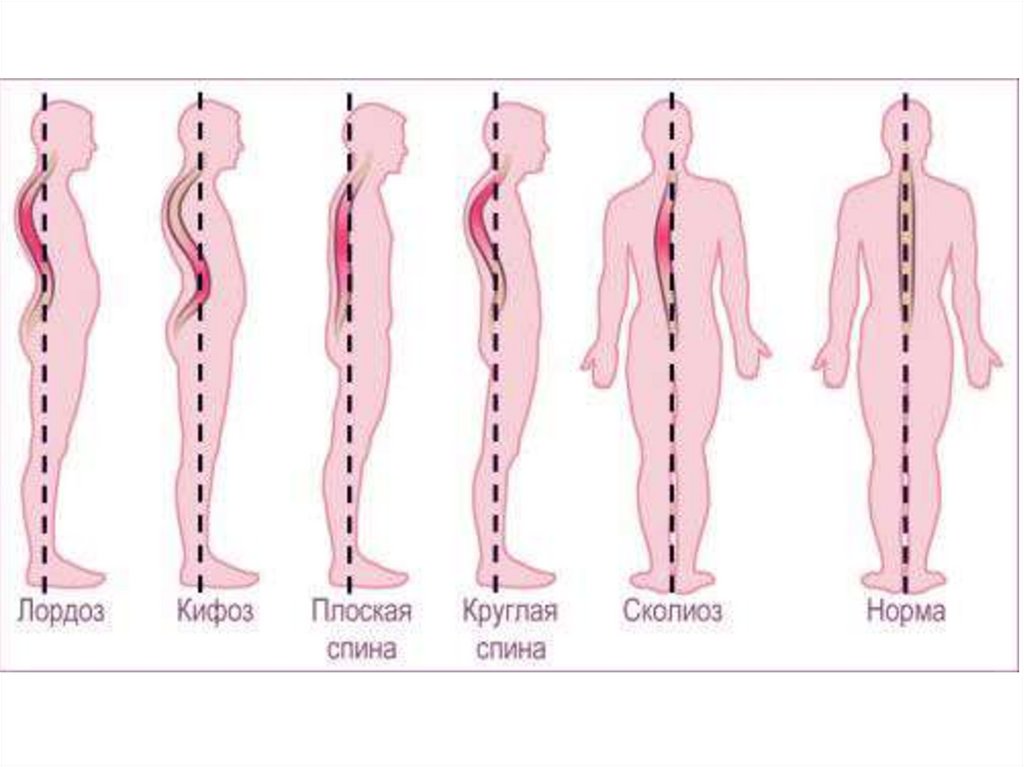

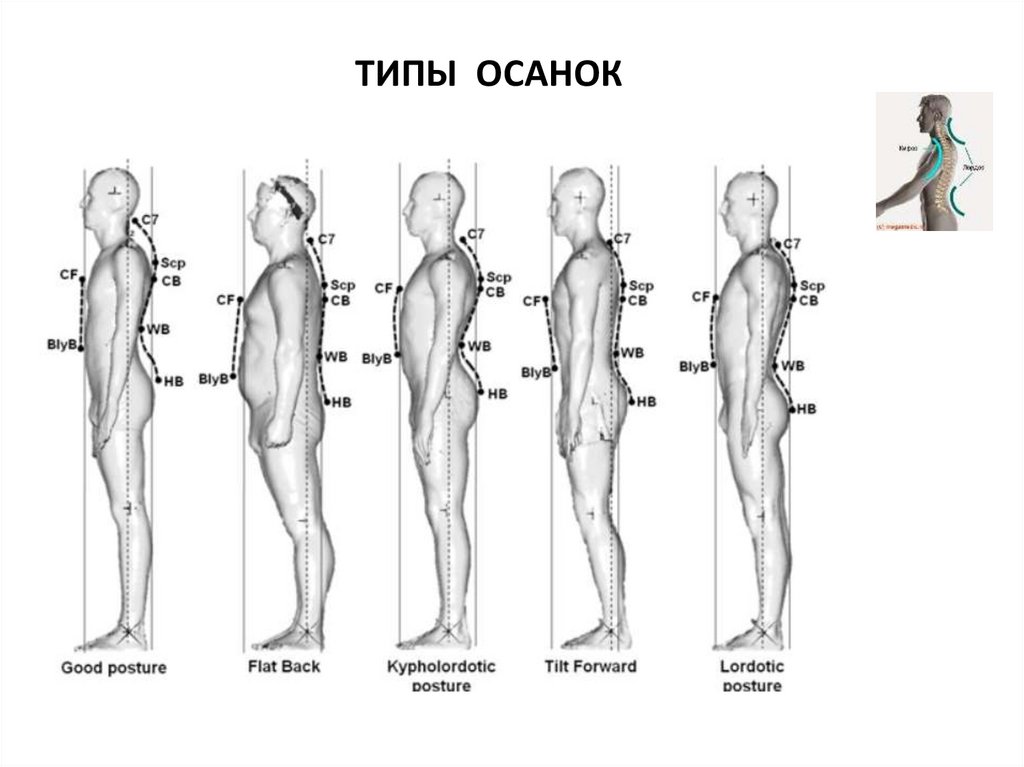

ТИПЫ ОСАНОК

14.

15.

16. Возрастные изменения мужских фигур

17. Возрастные изменения женских фигур

18. Морфологические типы

19. Особенности жироотложения и возрастных изменений

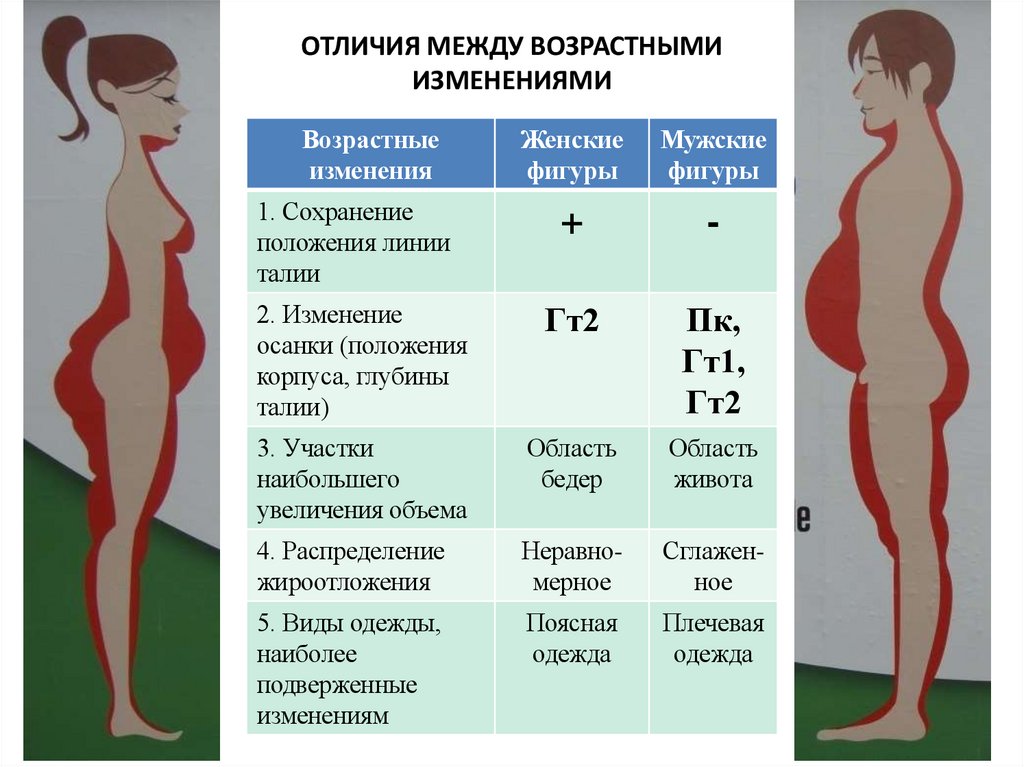

20. ОТЛИЧИЯ МЕЖДУ ВОЗРАСТНЫМИ ИЗМЕНЕНИЯМИ

Возрастные
изменения
Женские
фигуры
Мужские
фигуры
1. Сохранение
положения линии
талии
+
-
2. Изменение
осанки (положения
корпуса, глубины
талии)
Гт2
Пк,
Гт1,
Гт2
3. Участки
наибольшего
увеличения объема
Область
бедер
Область
живота
4. Распределение
жироотложения
Неравномерное
Сглаженное
5. Виды одежды,
наиболее
подверженные
изменениям
Поясная
одежда
Плечевая
одежда

21. 2. Антропометрическая характеристика

2. АНТРОПОМЕТРИЧЕСКАЯ
ХАРАКТЕРИСТИКА

22.

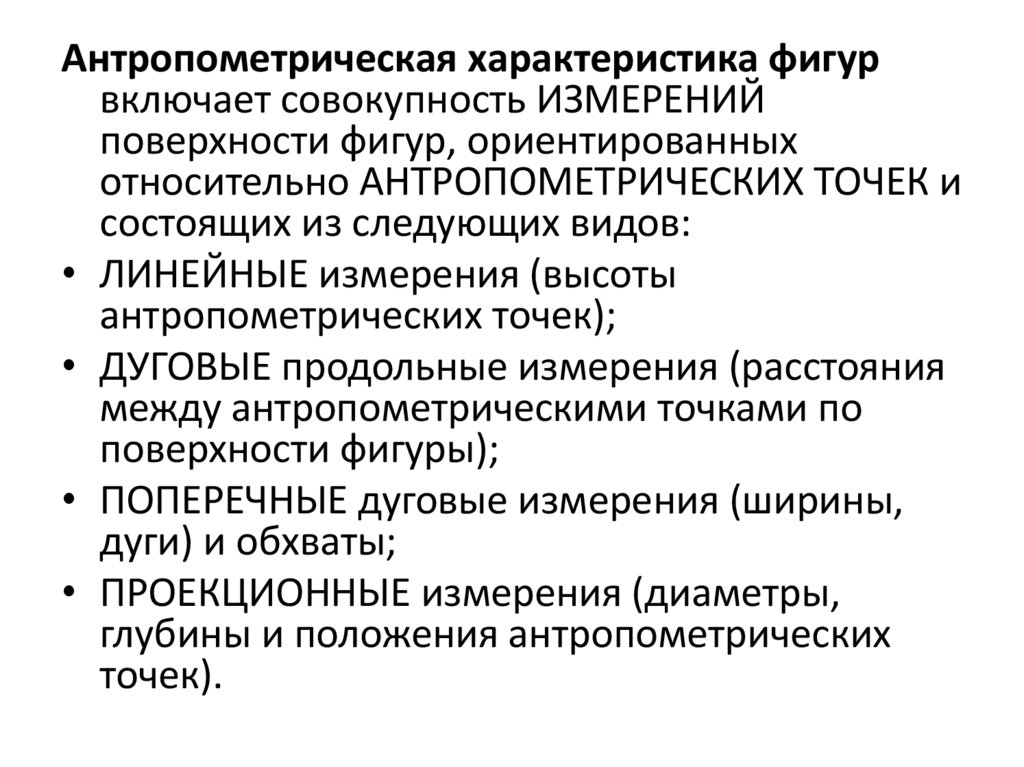

Антропометрическая характеристика фигур
включает совокупность ИЗМЕРЕНИЙ
поверхности фигур, ориентированных
относительно АНТРОПОМЕТРИЧЕСКИХ ТОЧЕК и
состоящих из следующих видов:
• ЛИНЕЙНЫЕ измерения (высоты
антропометрических точек);
• ДУГОВЫЕ продольные измерения (расстояния
между антропометрическими точками по
поверхности фигуры);
• ПОПЕРЕЧНЫЕ дуговые измерения (ширины,
дуги) и обхваты;
• ПРОЕКЦИОННЫЕ измерения (диаметры,
глубины и положения антропометрических
точек).

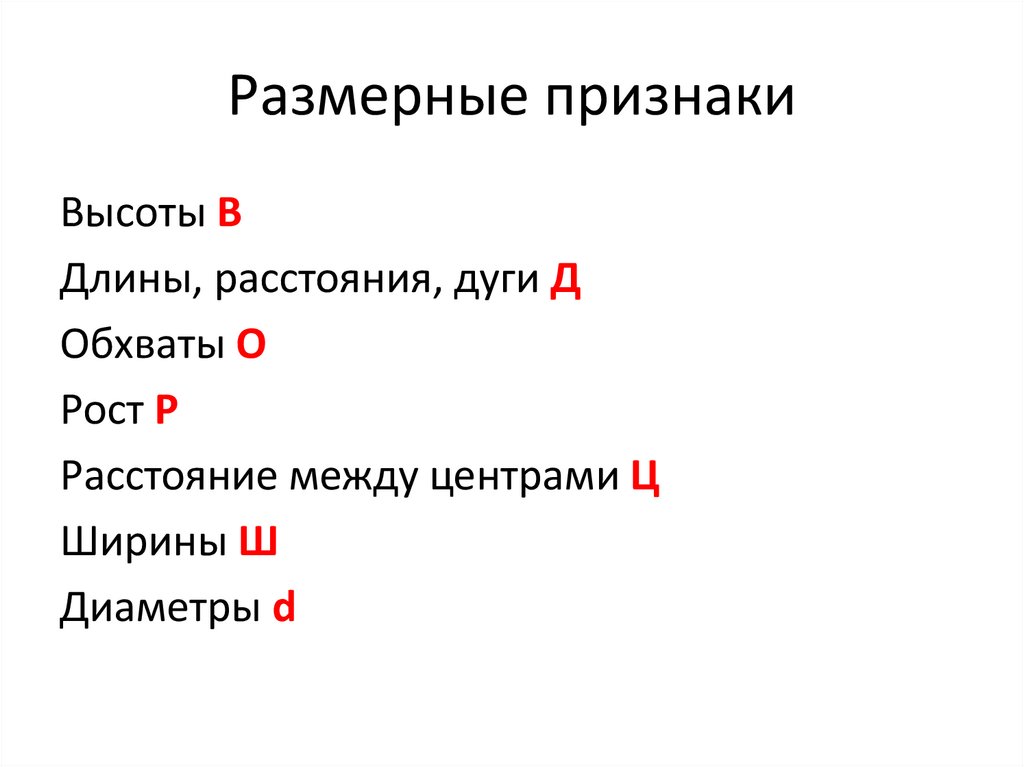

23. Размерные признаки

Высоты В
Длины, расстояния, дуги Д
Обхваты О
Рост Р
Расстояние между центрами Ц
Ширины Ш
Диаметры d

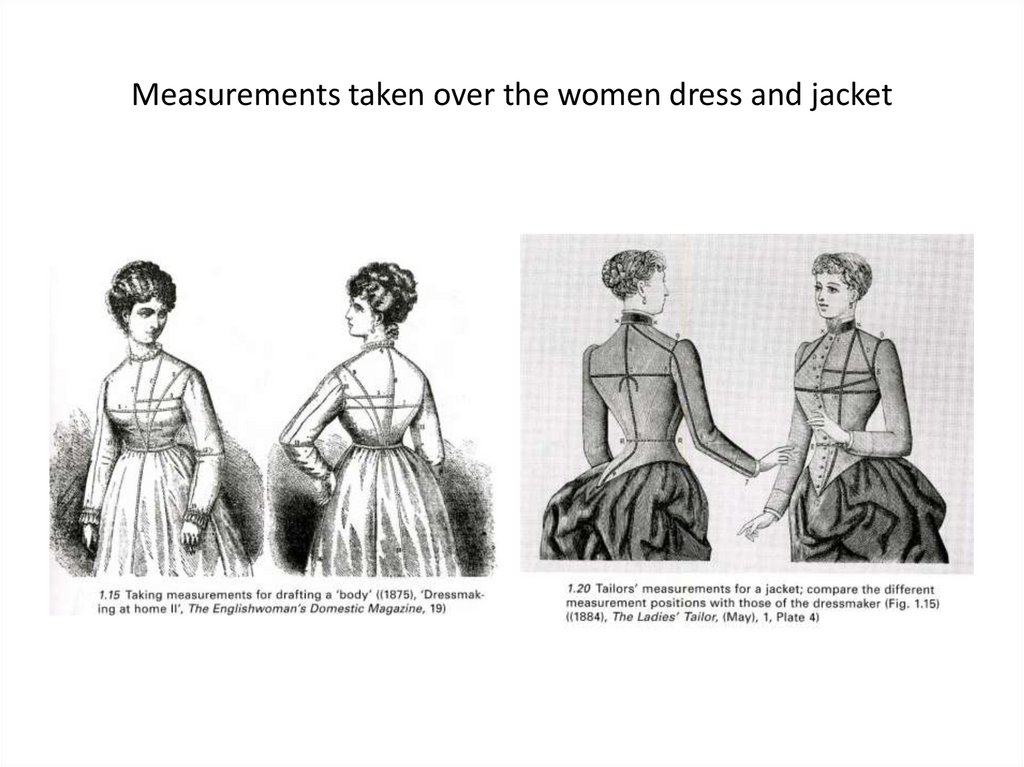

24. Measurements taken over the women dress and jacket

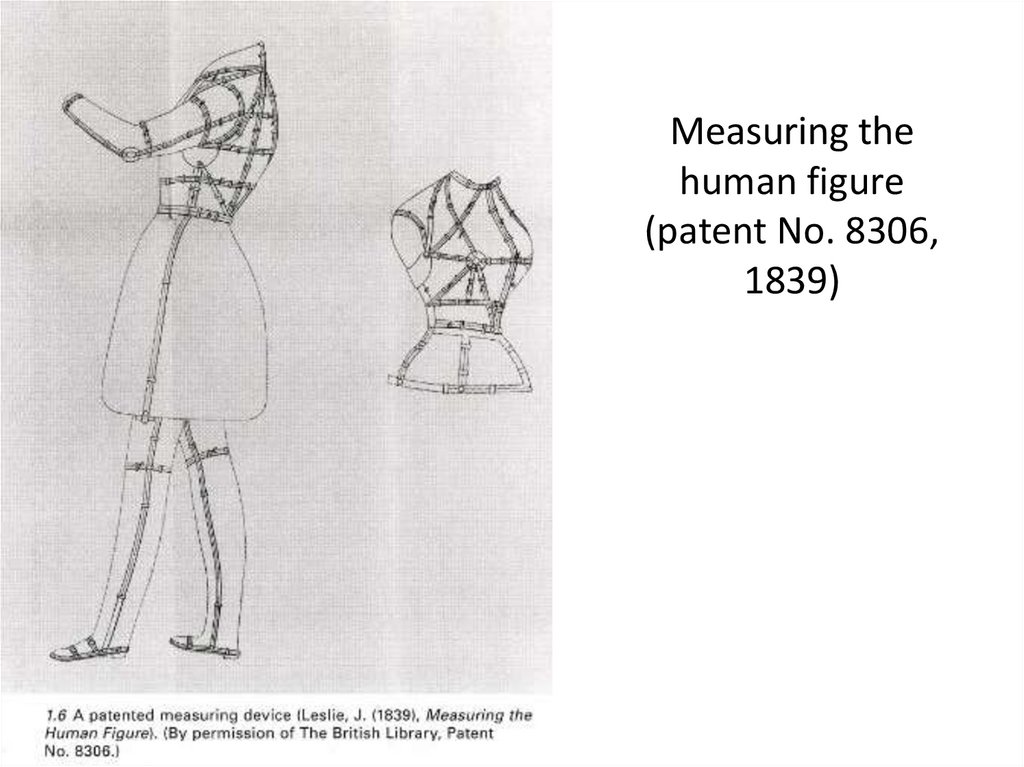

25. Measuring the human figure (patent No. 8306, 1839)

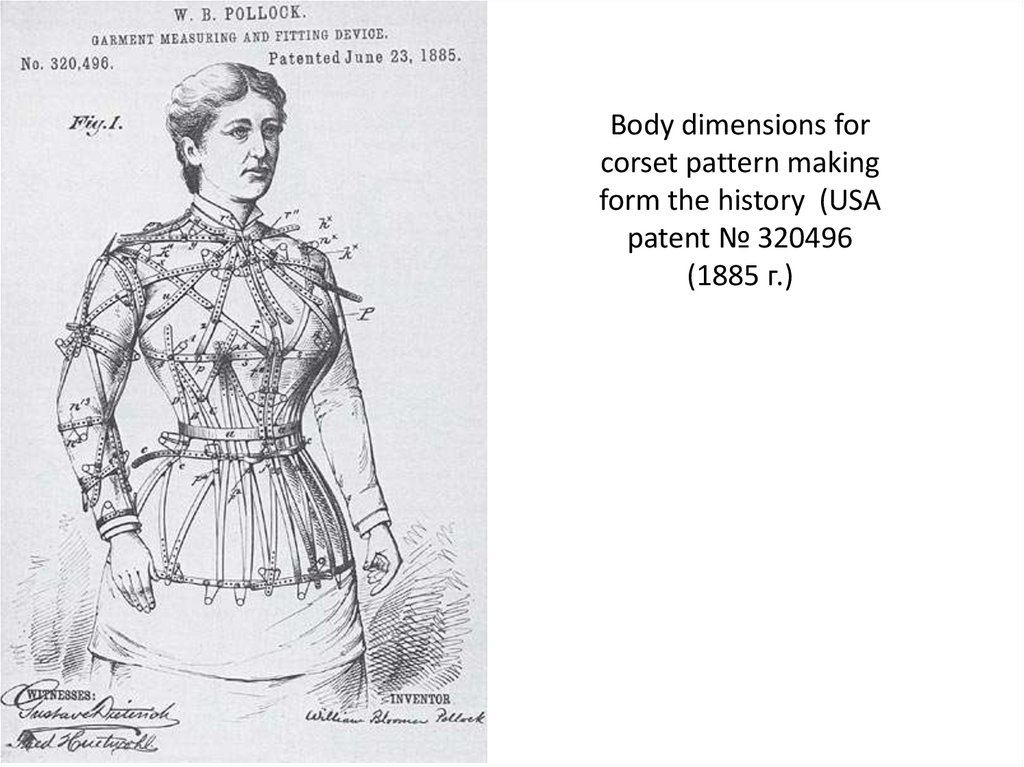

26. Body dimensions for corset pattern making form the history (USA patent № 320496 (1885 г.)

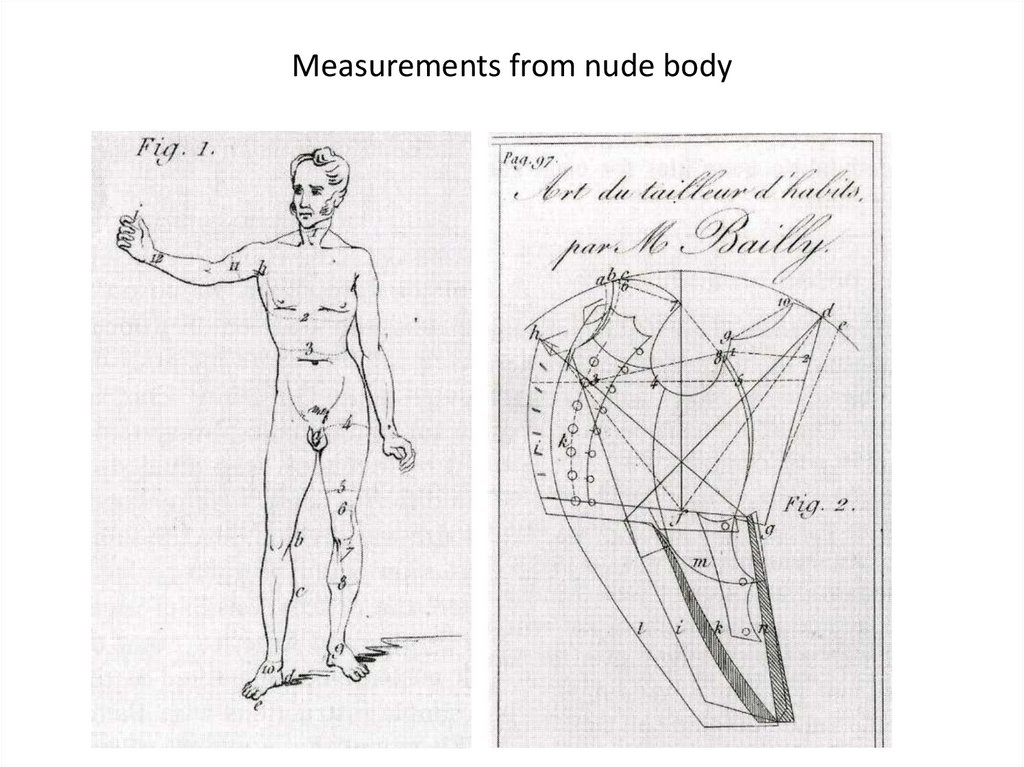

27. Measurements from nude body

28. Как измерить человеческое тело? Для одинаковых измерений выбраны точки на поверхности тела, которые называют

антропометрическими
точками

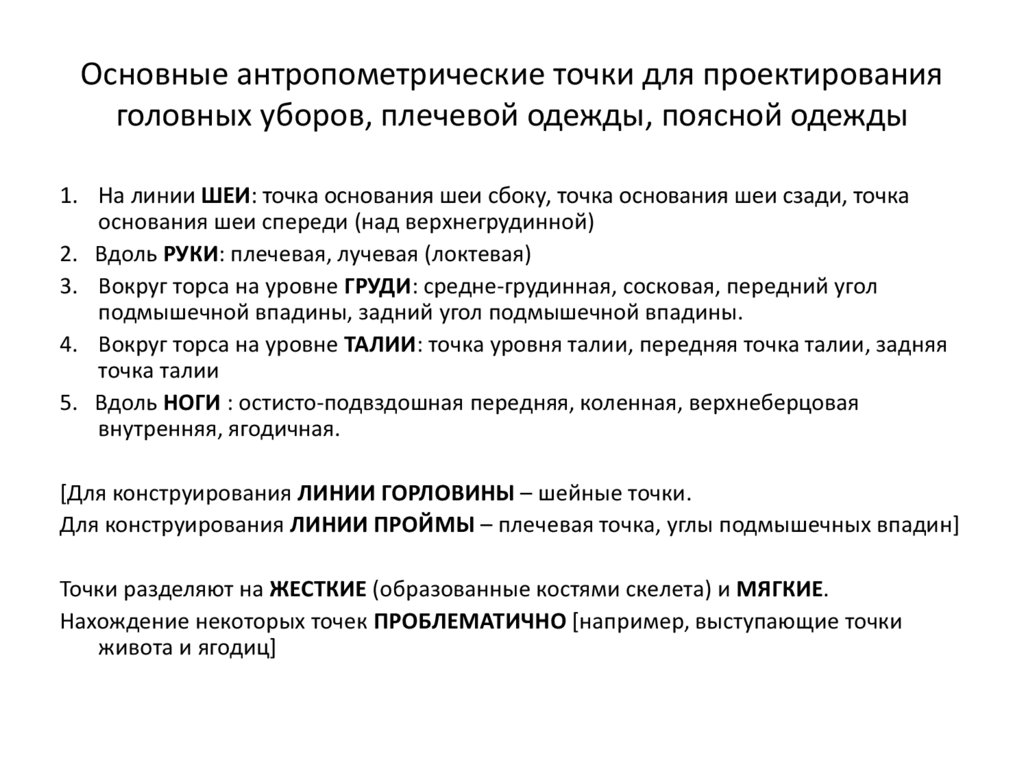

29. Основные антропометрические точки для проектирования головных уборов, плечевой одежды, поясной одежды

1. На линии ШЕИ: точка основания шеи сбоку, точка основания шеи сзади, точка
основания шеи спереди (над верхнегрудинной)
2. Вдоль РУКИ: плечевая, лучевая (локтевая)
3. Вокруг торса на уровне ГРУДИ: средне-грудинная, сосковая, передний угол
подмышечной впадины, задний угол подмышечной впадины.
4. Вокруг торса на уровне ТАЛИИ: точка уровня талии, передняя точка талии, задняя
точка талии
5. Вдоль НОГИ : остисто-подвздошная передняя, коленная, верхнеберцовая
внутренняя, ягодичная.
[Для конструирования ЛИНИИ ГОРЛОВИНЫ – шейные точки.
Для конструирования ЛИНИИ ПРОЙМЫ – плечевая точка, углы подмышечных впадин]
Точки разделяют на ЖЕСТКИЕ (образованные костями скелета) и МЯГКИЕ.
Нахождение некоторых точек ПРОБЛЕМАТИЧНО [например, выступающие точки
живота и ягодиц]

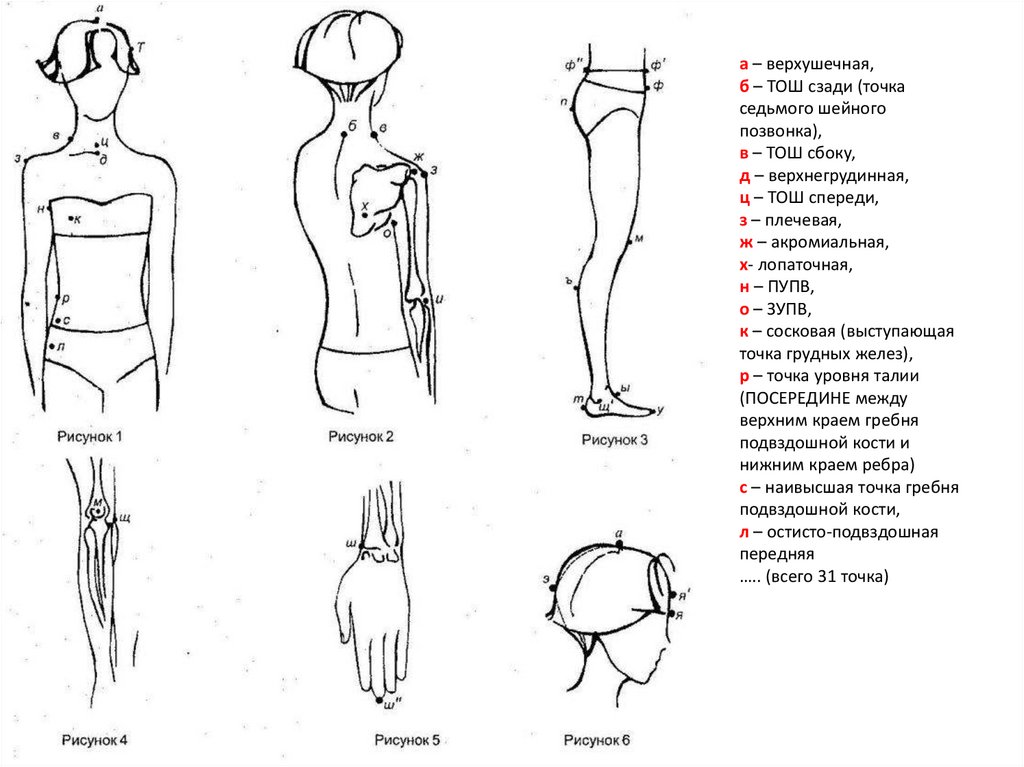

30. а – верхушечная, б – ТОШ сзади (точка седьмого шейного позвонка), в – ТОШ сбоку, д – верхнегрудинная, ц – ТОШ спереди, з –

плечевая,
ж – акромиальная,
х- лопаточная,
н – ПУПВ,
о – ЗУПВ,
к – сосковая (выступающая
точка грудных желез),
р – точка уровня талии
(ПОСЕРЕДИНЕ между
верхним краем гребня
подвздошной кости и
нижним краем ребра)
с – наивысшая точка гребня
подвздошной кости,
л – остисто-подвздошная
передняя
….. (всего 31 точка)

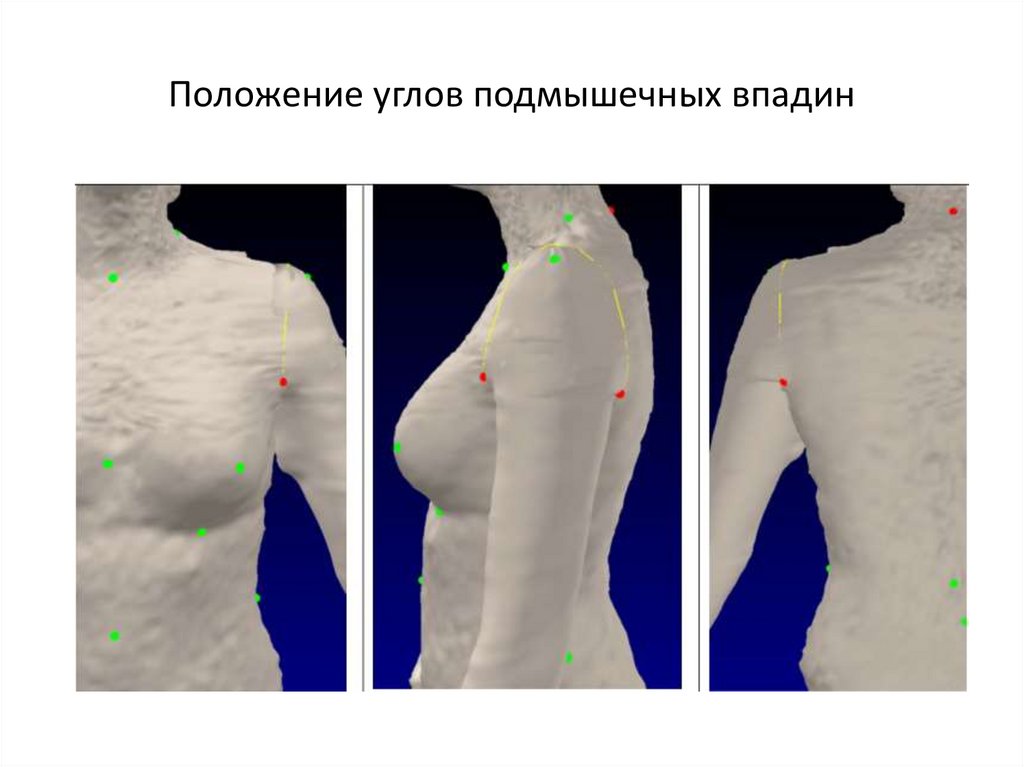

31. Положение углов подмышечных впадин

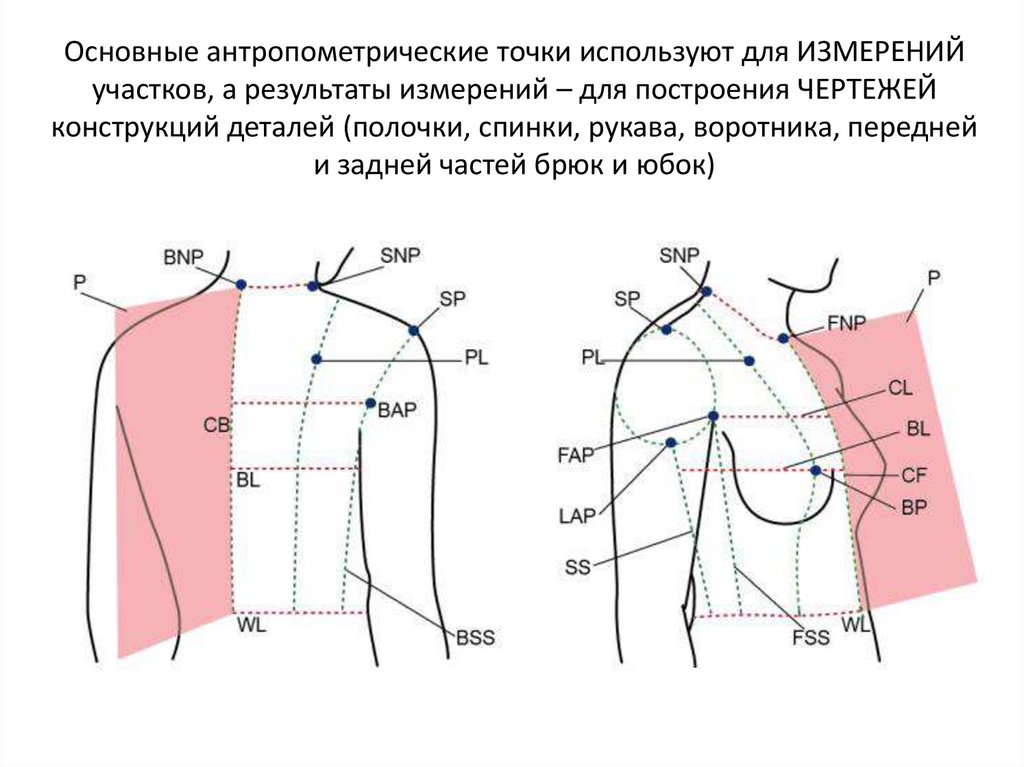

32. Основные антропометрические точки используют для ИЗМЕРЕНИЙ участков, а результаты измерений – для построения ЧЕРТЕЖЕЙ

конструкций деталей (полочки, спинки, рукава, воротника, передней
и задней частей брюк и юбок)

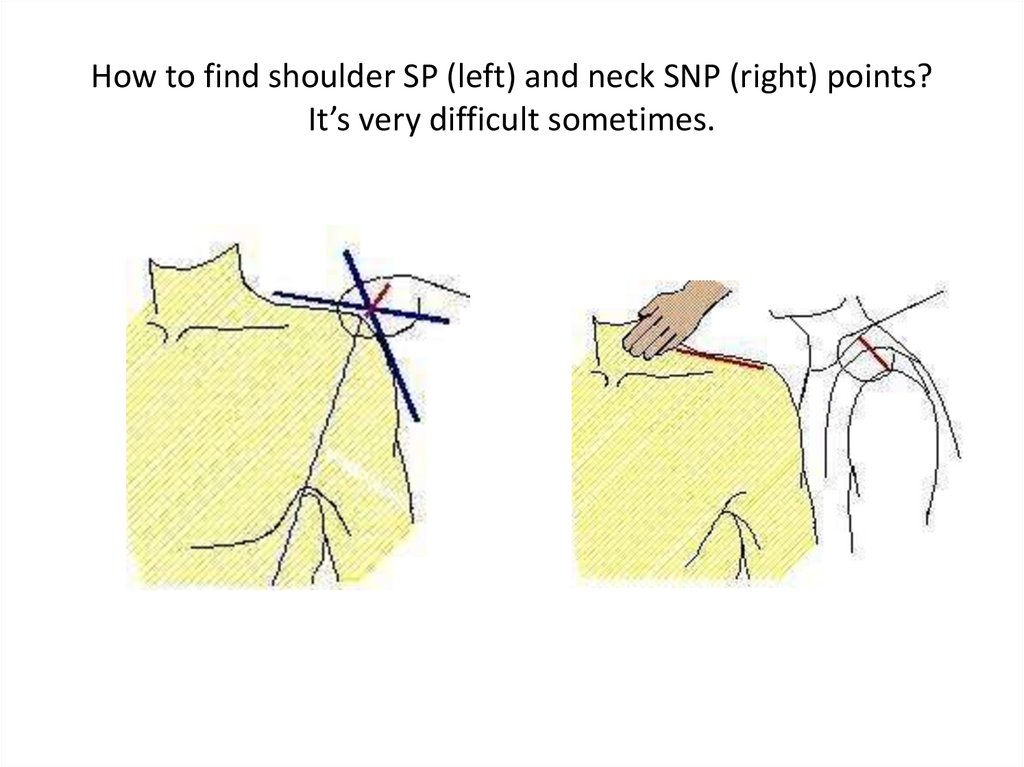

33. How to find shoulder SP (left) and neck SNP (right) points? It’s very difficult sometimes.

34.

Наличие Адамова яблока (измерение двух обхватов шеи – через яблоко и по
основанию шеи)

35. 3. Типовые фигуры

Условно выделенные на основе глубокого математического анализа
группы фигур, на которую изготавливают одежду массового способа
производства
3. ТИПОВЫЕ ФИГУРЫ

36. Российские антропометрические стандарты

Мужчины
1.
ГОСТ Р 52774-2007. Классификация типовых фигур мужчин по ростам,
размерам и полнотам для проектирования одежды.
2.
ГОСТ Р 52777-2007. Классификация типовых фигур мужчин особо
больших размеров.
3.
ОСТ 17-325-86. Изделия швейные, трикотажные, меховые. Типовые
фигуры мужчин. Размерные признаки для проектирования одежды.
Женщины
1.
ГОСТ Р 52771-2007 Классификация типовых фигур женщин по ростам,
размерам и полнотным группам для проектирования одежды.
2.
ГОСТ Р 52772-2007. Классификация типовых фигур женщин особо
больших размеров.
3.
ГОСТ Р 52773-2007 Классификация типовых фигур беременных женщин
4.
ОСТ 17-325-81. Изделия швейные, трикотажные, меховые. Типовые
фигуры женщин. Размерные признаки для проектирования одежды.

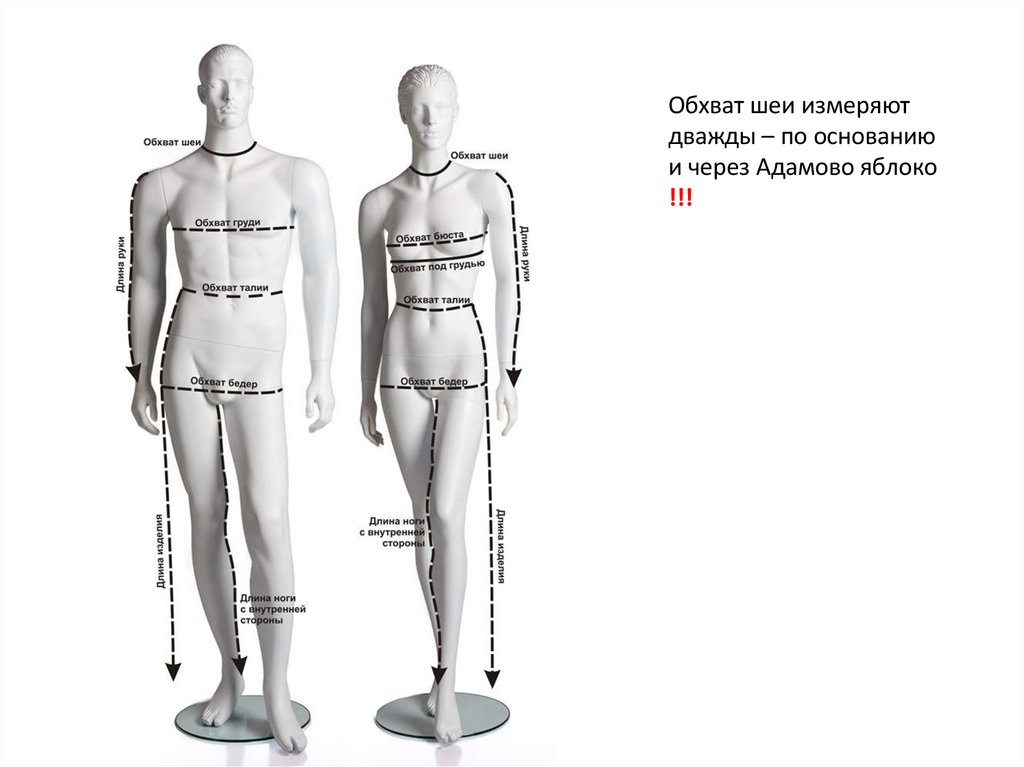

37.

Обхват шеи измеряют
дважды – по основанию
и через Адамово яблоко
!!!

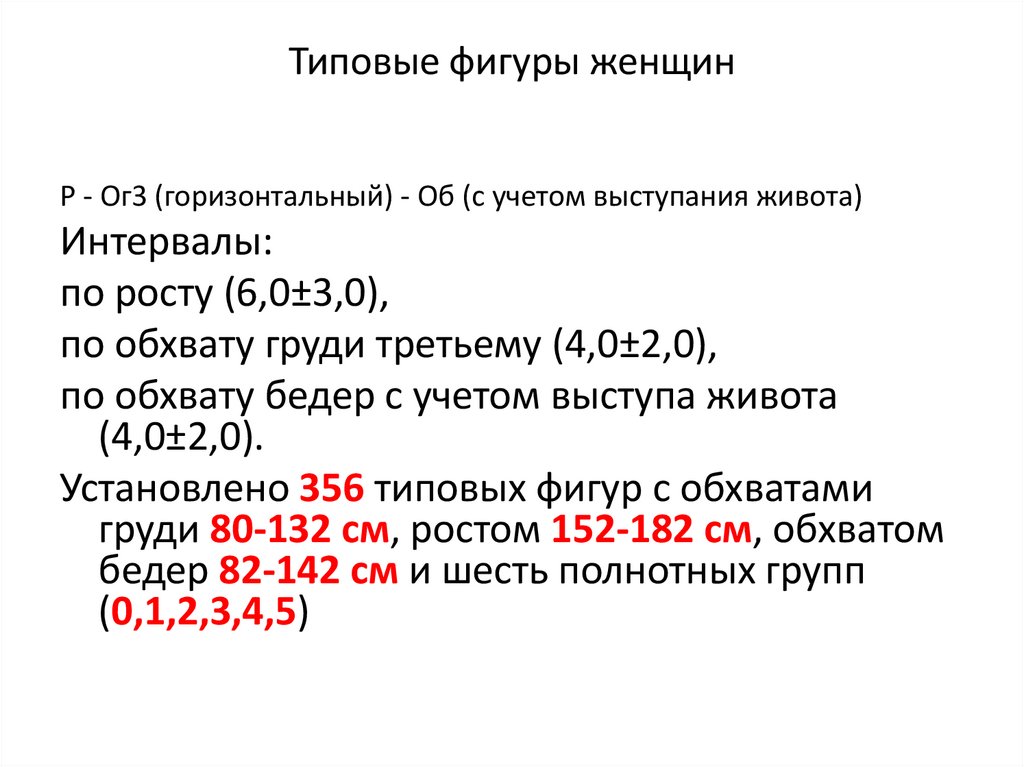

38. Типовые фигуры женщин

Р - Ог3 (горизонтальный) - Об (с учетом выступания живота)
Интервалы:
по росту (6,0±3,0),
по обхвату груди третьему (4,0±2,0),
по обхвату бедер с учетом выступа живота
(4,0±2,0).
Установлено 356 типовых фигур с обхватами
груди 80-132 см, ростом 152-182 см, обхватом
бедер 82-142 см и шесть полнотных групп
(0,1,2,3,4,5)

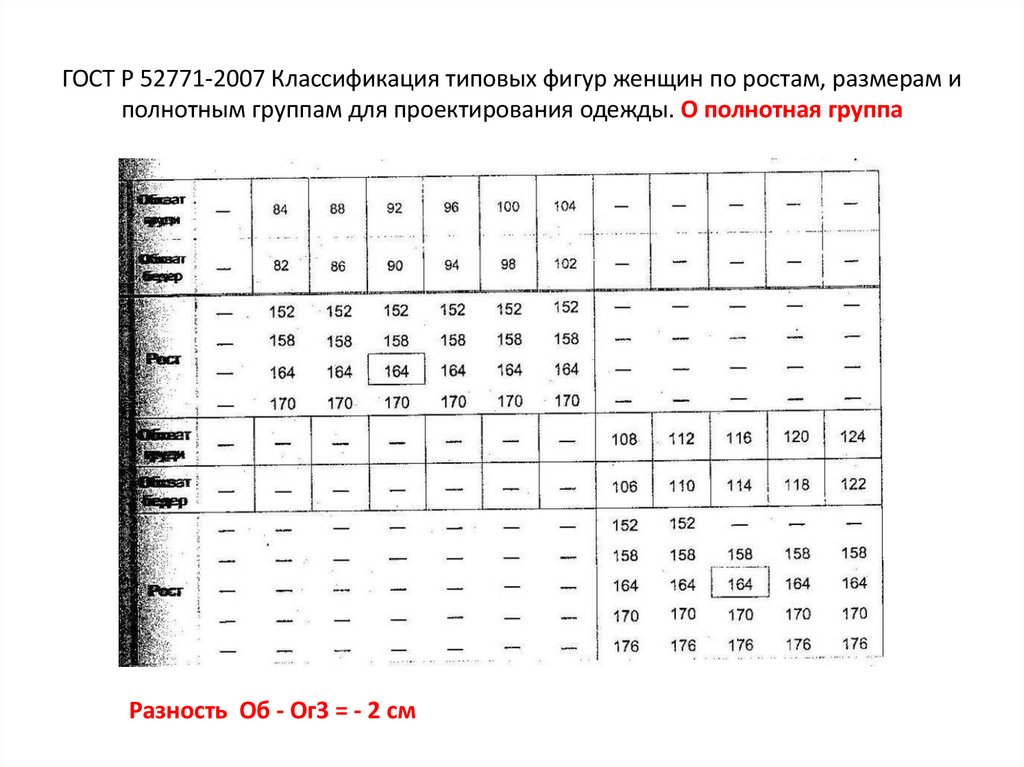

39. ГОСТ Р 52771-2007 Классификация типовых фигур женщин по ростам, размерам и полнотным группам для проектирования одежды. О

полнотная группа
Разность Об - Ог3 = - 2 см

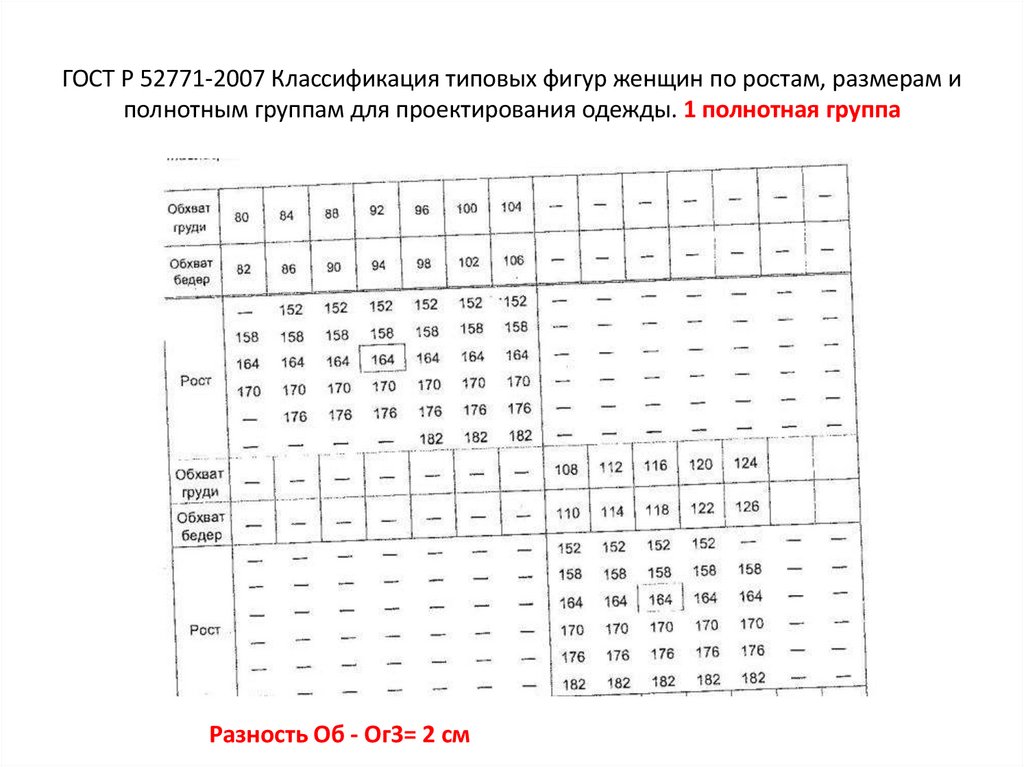

40. ГОСТ Р 52771-2007 Классификация типовых фигур женщин по ростам, размерам и полнотным группам для проектирования одежды. 1

полнотная группа
Разность Об - Ог3= 2 см

41. ГОСТ Р 52771-2007 Классификация типовых фигур женщин по ростам, размерам и полнотным группам для проектирования одежды. 2

полнотная группа
Разность Об - Ог3 = 6 см

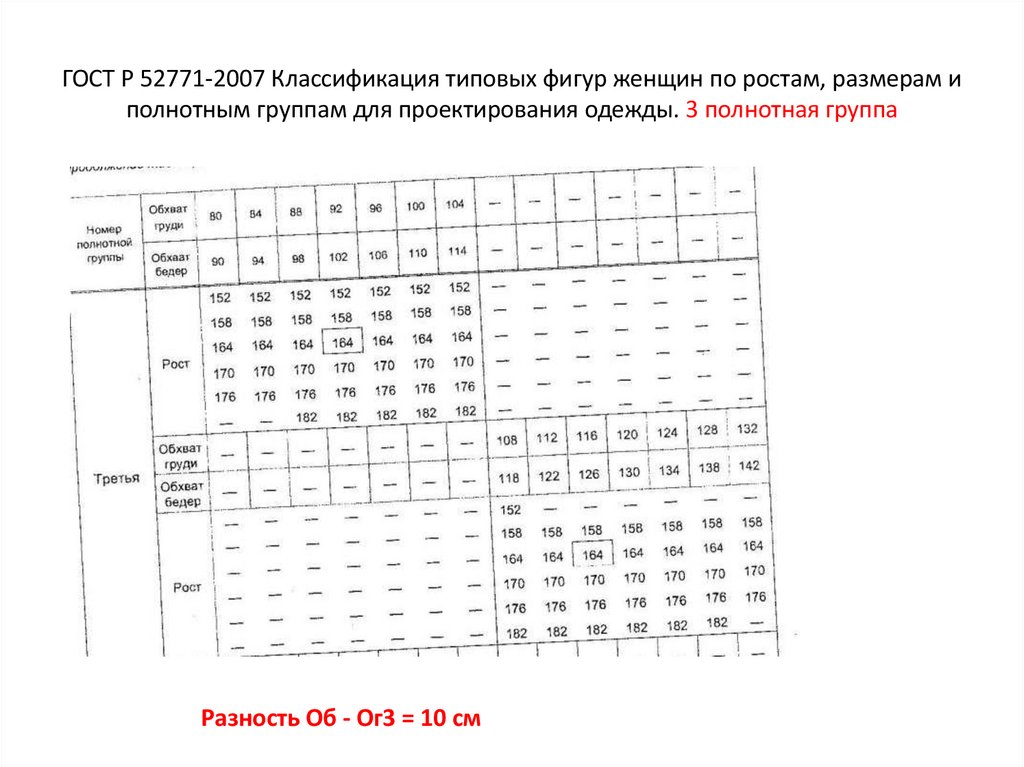

42. ГОСТ Р 52771-2007 Классификация типовых фигур женщин по ростам, размерам и полнотным группам для проектирования одежды. 3

полнотная группа
Разность Об - Ог3 = 10 см

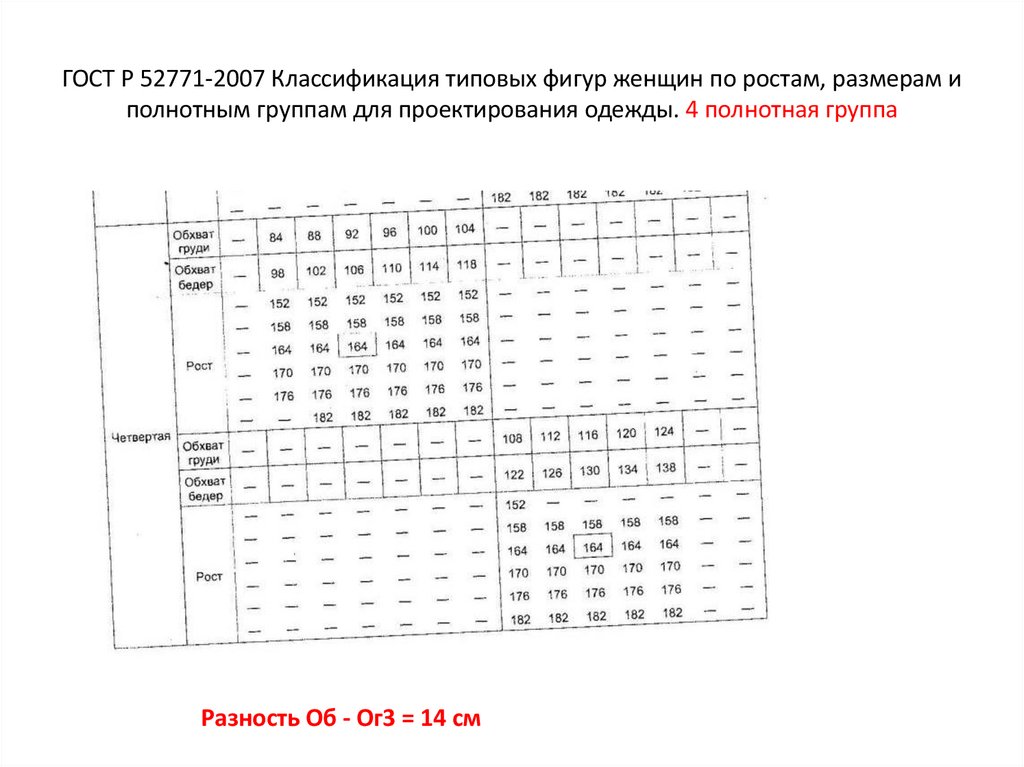

43. ГОСТ Р 52771-2007 Классификация типовых фигур женщин по ростам, размерам и полнотным группам для проектирования одежды. 4

полнотная группа
Разность Об - Ог3 = 14 см

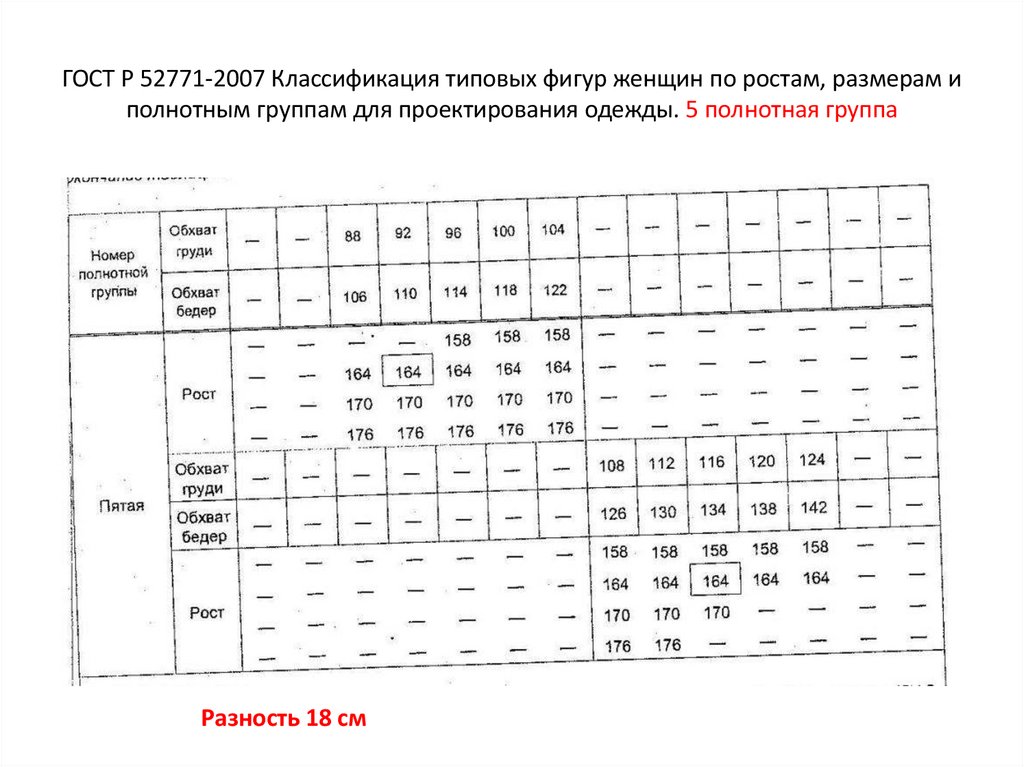

44. ГОСТ Р 52771-2007 Классификация типовых фигур женщин по ростам, размерам и полнотным группам для проектирования одежды. 5

полнотная группа
Разность 18 см

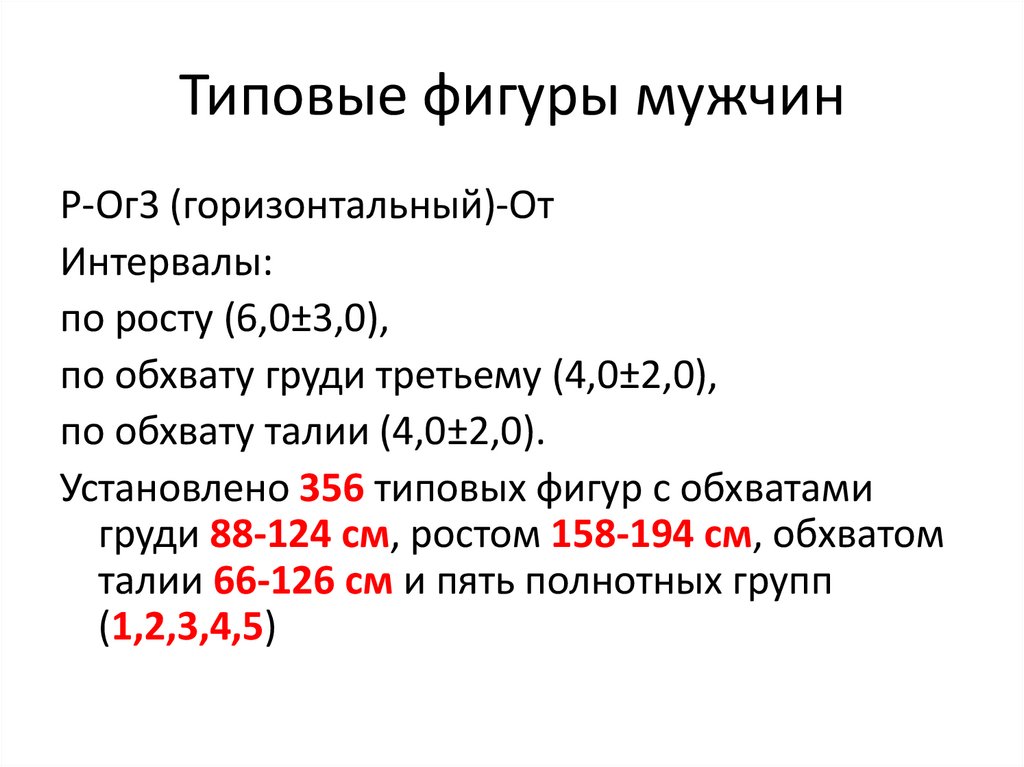

45. Типовые фигуры мужчин

Р-Ог3 (горизонтальный)-От
Интервалы:
по росту (6,0±3,0),
по обхвату груди третьему (4,0±2,0),
по обхвату талии (4,0±2,0).
Установлено 356 типовых фигур с обхватами
груди 88-124 см, ростом 158-194 см, обхватом
талии 66-126 см и пять полнотных групп
(1,2,3,4,5)

46.

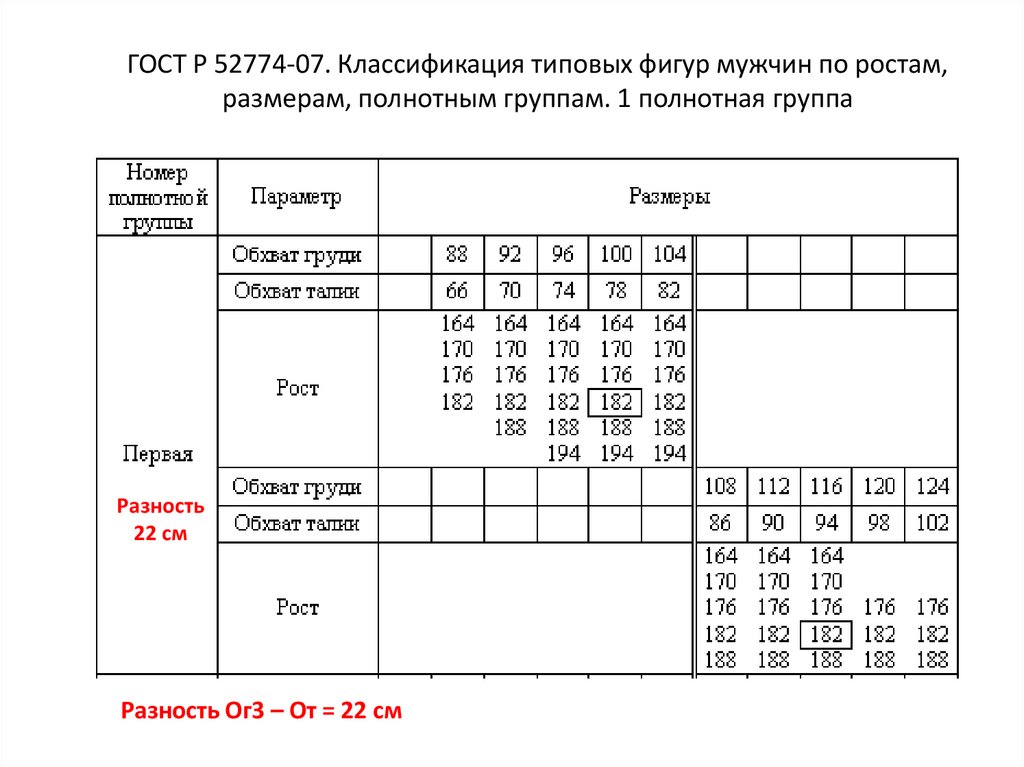

ГОСТ Р 52774-07. Классификация типовых фигур мужчин по ростам,
размерам, полнотным группам. 1 полнотная группа
Разность
22 см
Разность Ог3 – От = 22 см

47.

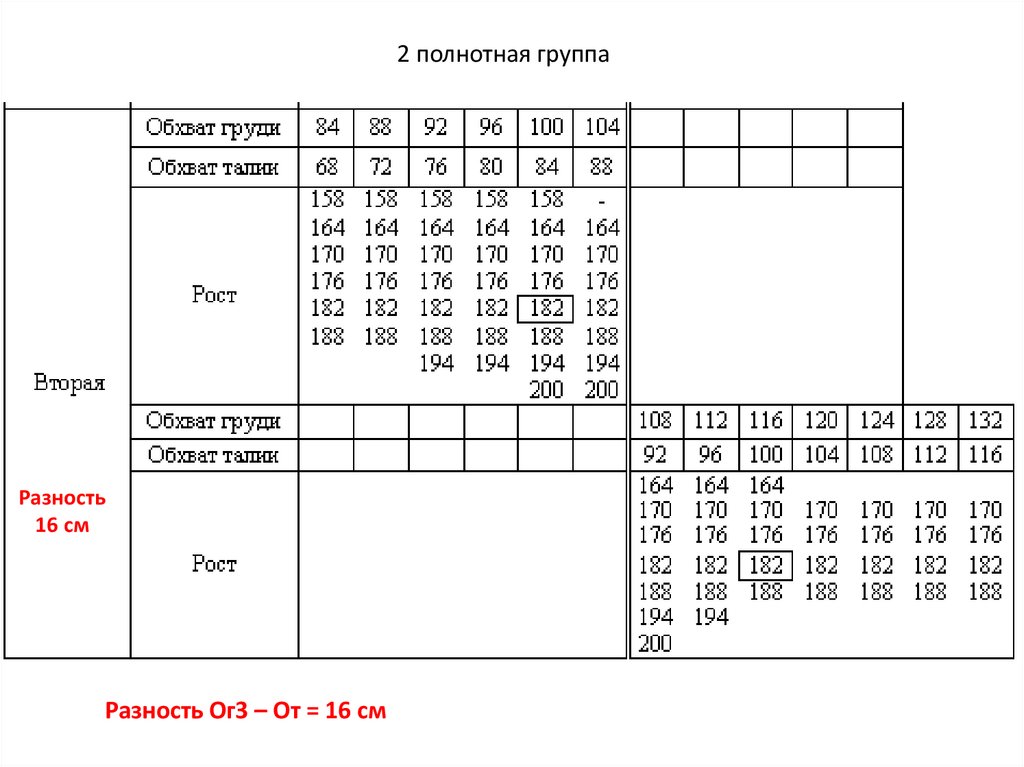

2 полнотная группа
Разность
16 см
Разность Ог3 – От = 16 см

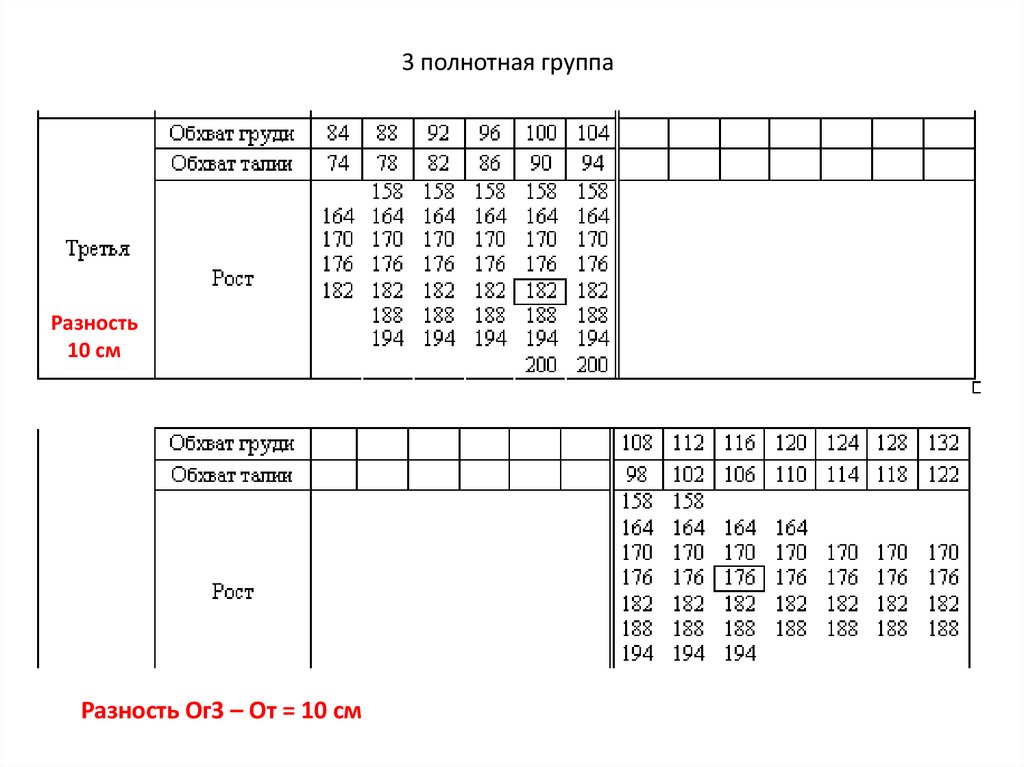

48.

3 полнотная группа
Разность
10 см
Разность Ог3 – От = 10 см

49.

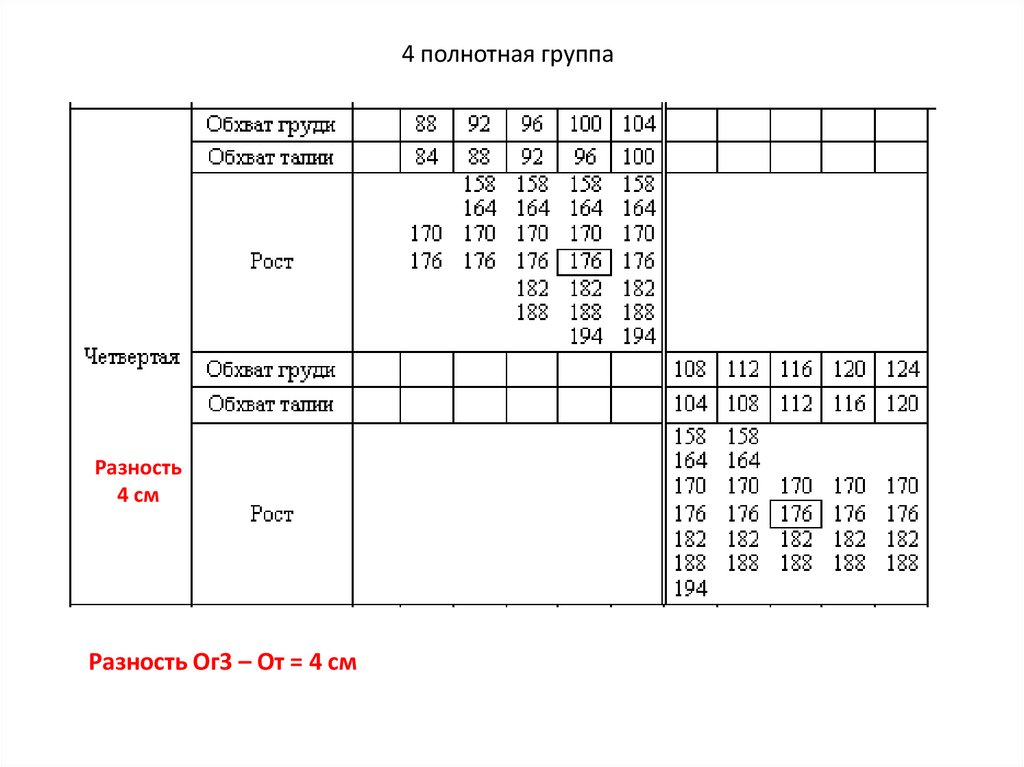

4 полнотная группа
Разность
4 см
Разность Ог3 – От = 4 см

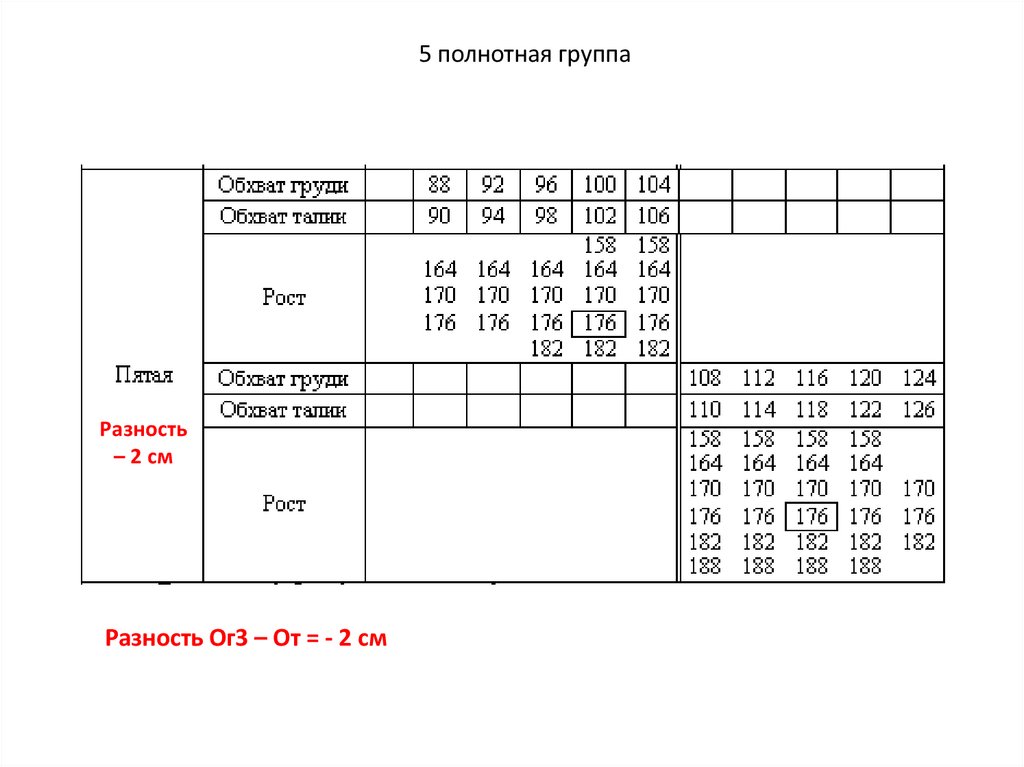

50.

5 полнотная группа
Разность
– 2 см
Разность Ог3 – От = - 2 см

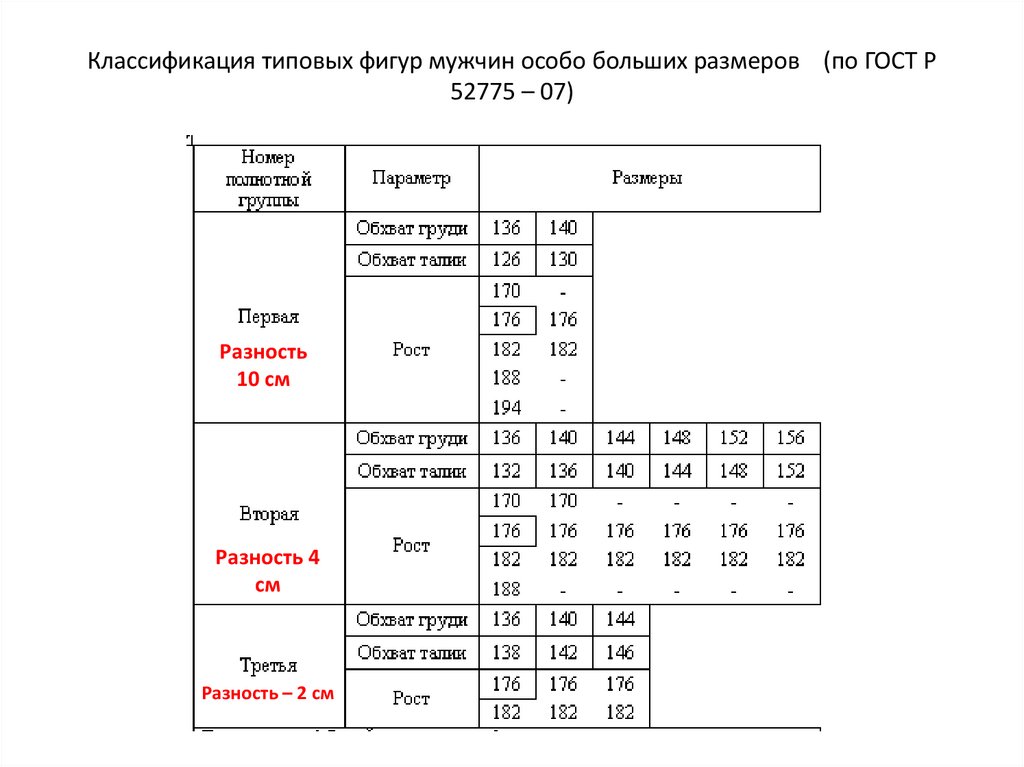

51. Классификация типовых фигур мужчин особо больших размеров (по ГОСТ Р 52775 – 07)

Разность
10 см
Разность 4
см
Разность – 2 см

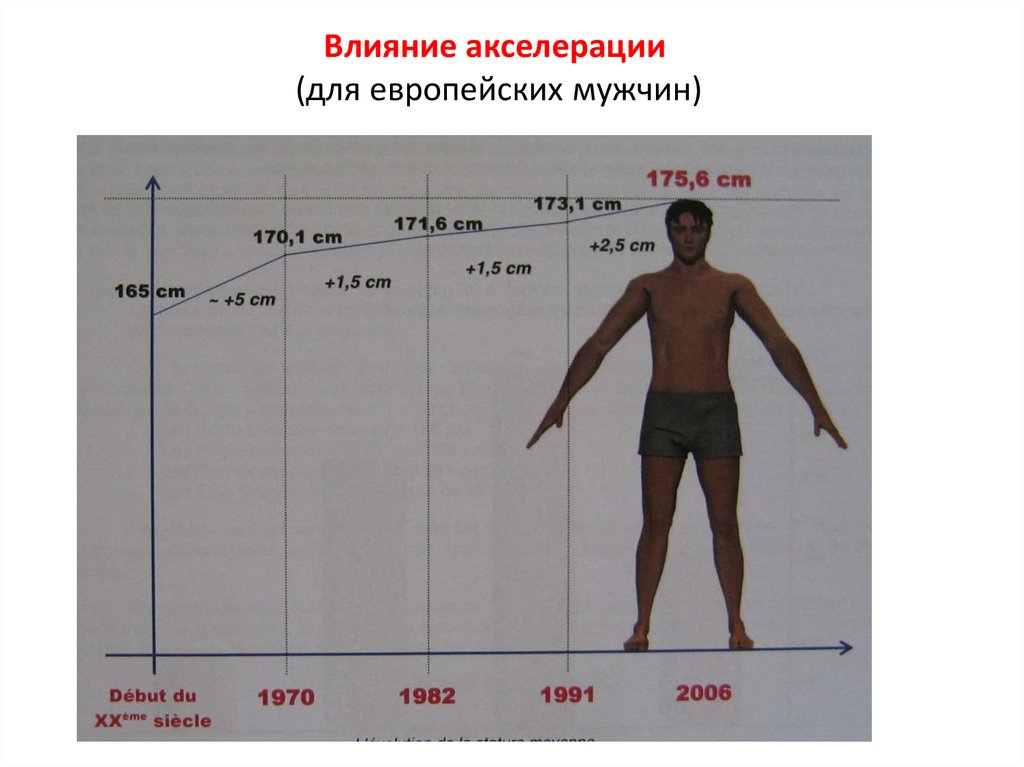

52. Влияние акселерации (для европейских мужчин)

53. 4. Графическая и визуальная характеристика фигуры

4. ГРАФИЧЕСКАЯ И ВИЗУАЛЬНАЯ
ХАРАКТЕРИСТИКА ФИГУРЫ

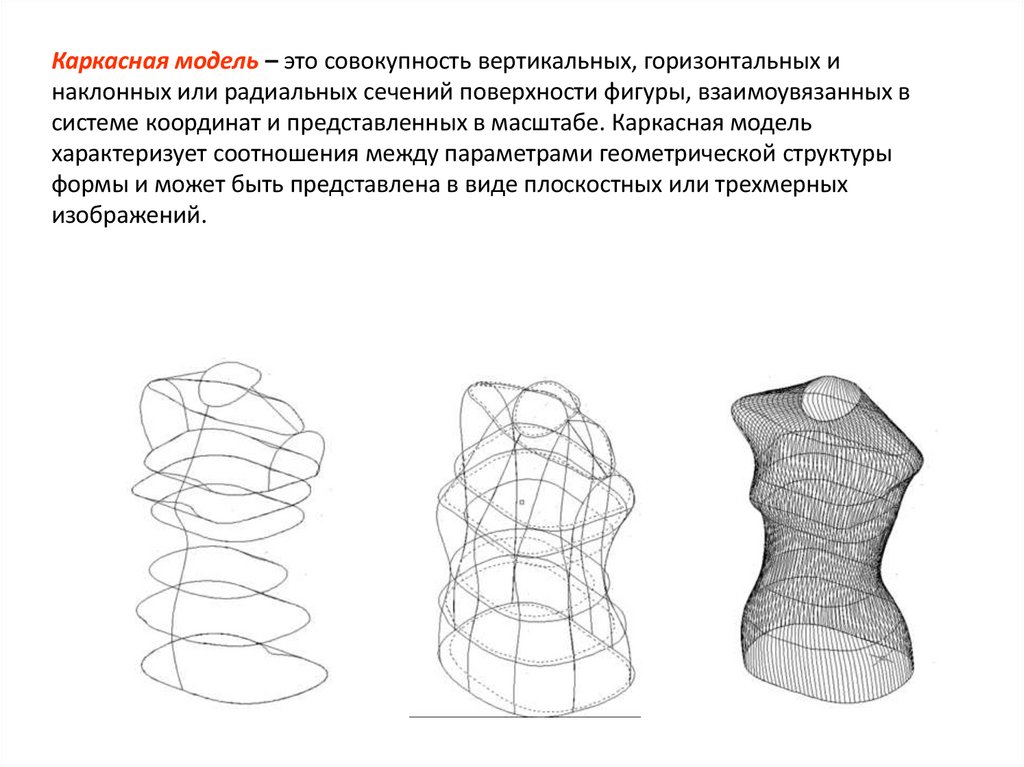

54. Каркасная модель – это совокупность вертикальных, горизонтальных и наклонных или радиальных сечений поверхности фигуры,

взаимоувязанных в
системе координат и представленных в масштабе. Каркасная модель
характеризует соотношения между параметрами геометрической структуры
формы и может быть представлена в виде плоскостных или трехмерных
изображений.

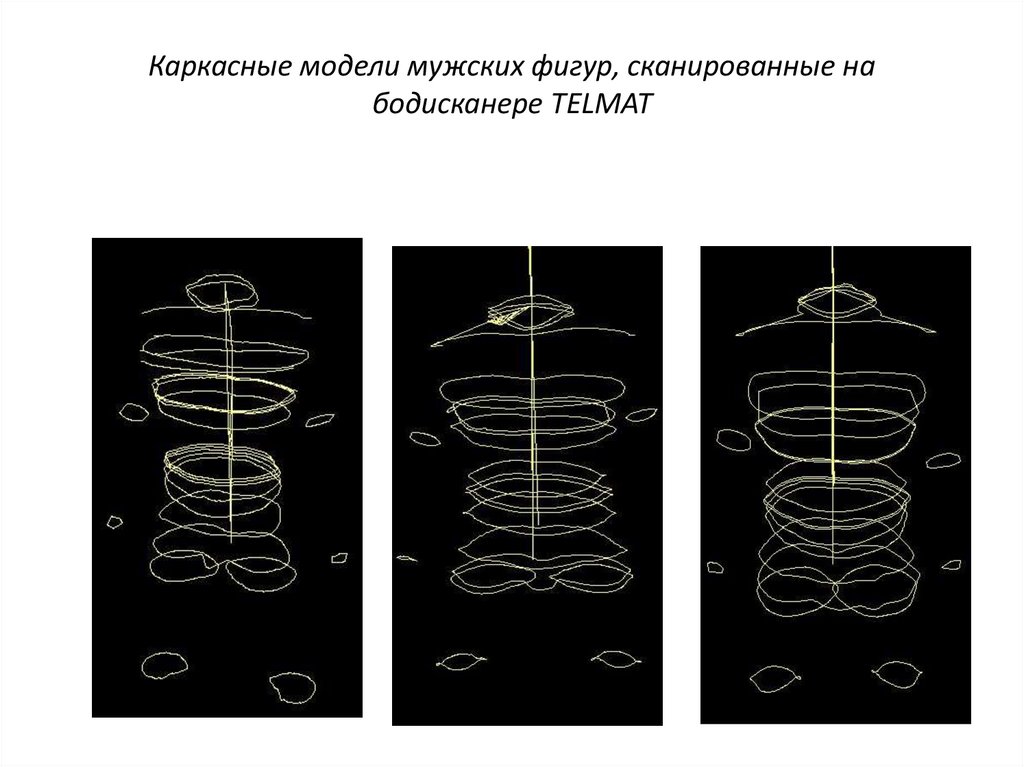

55. Каркасные модели мужских фигур, сканированные на бодисканере TELMAT

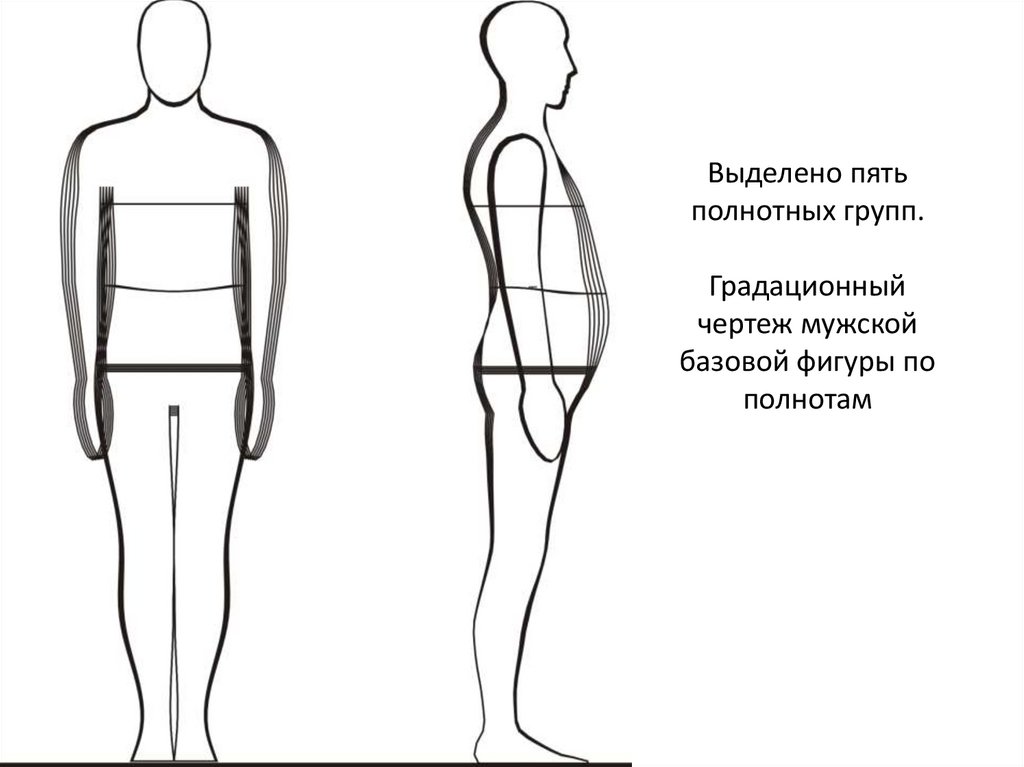

56. Выделено пять полнотных групп. Градационный чертеж мужской базовой фигуры по полнотам

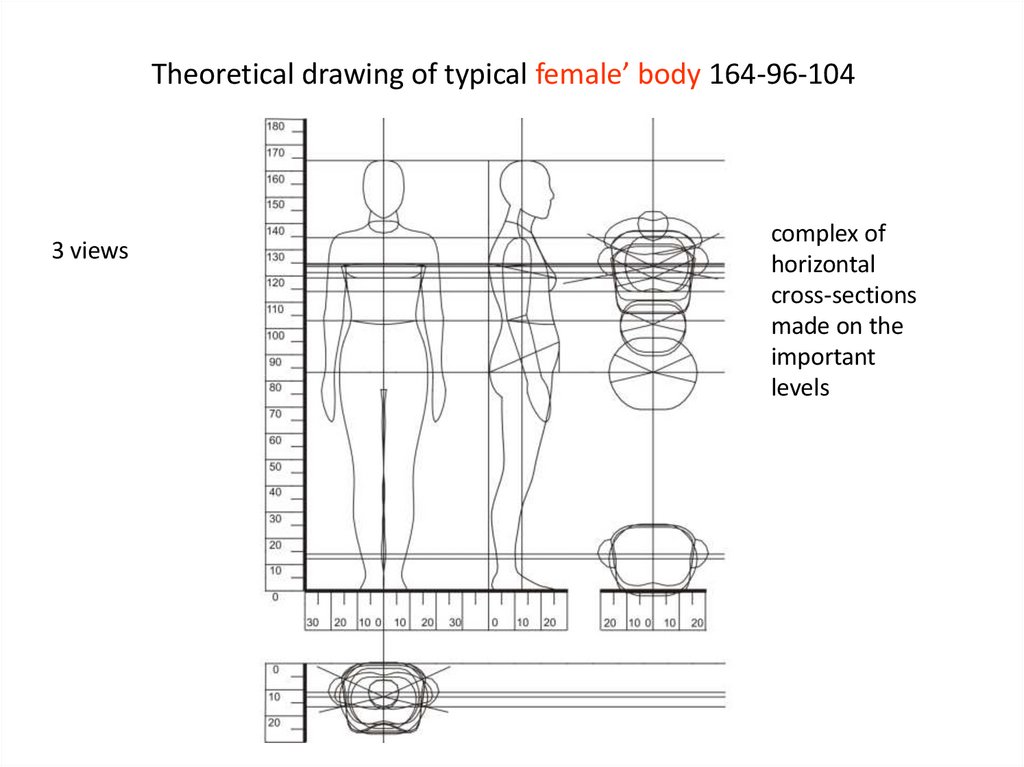

57. Theoretical drawing of typical female’ body 164-96-104

3 views
complex of
horizontal
cross-sections
made on the
important
levels

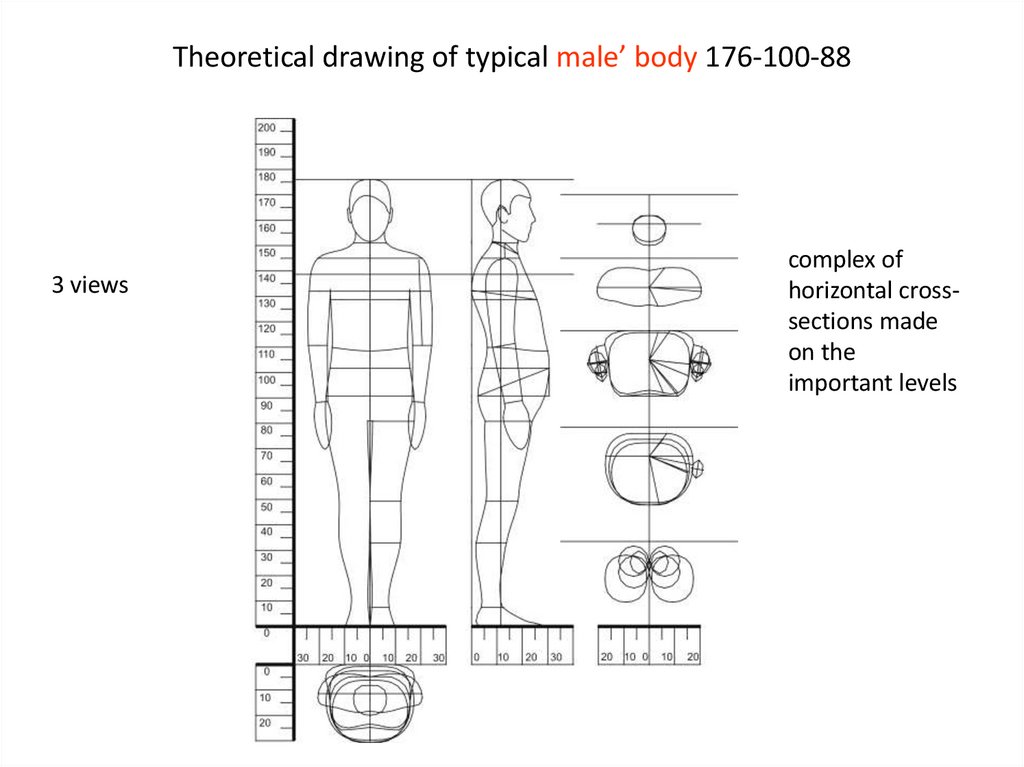

58. Theoretical drawing of typical male’ body 176-100-88

3 views
complex of
horizontal crosssections made
on the
important levels

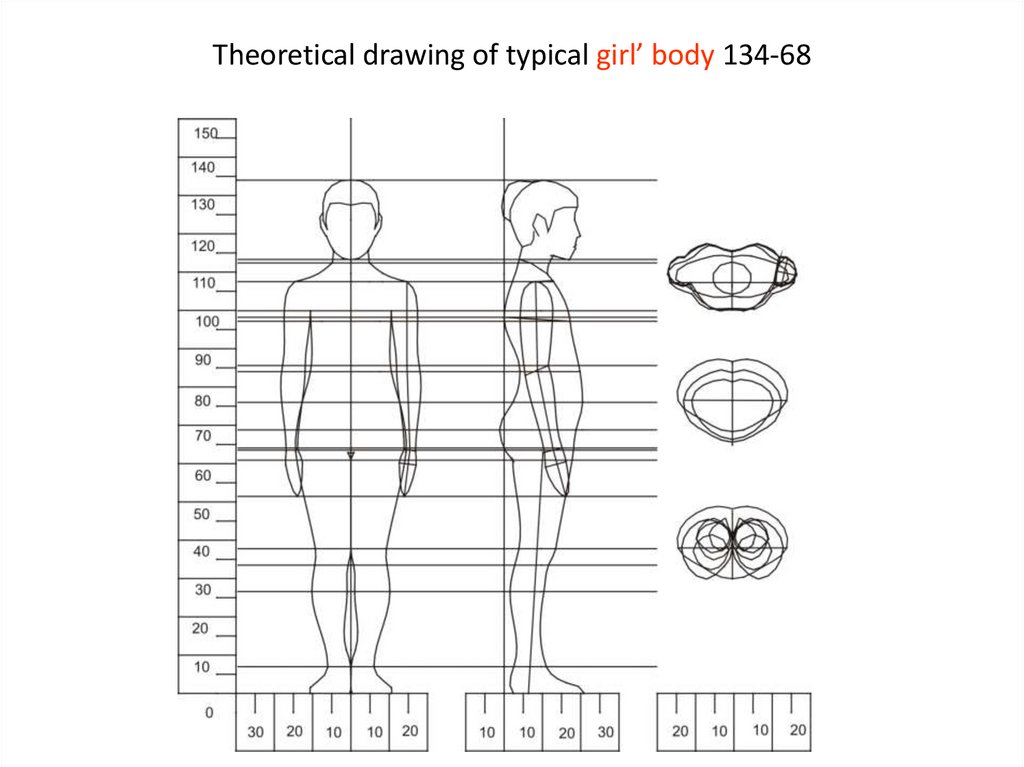

59. Theoretical drawing of typical girl’ body 134-68

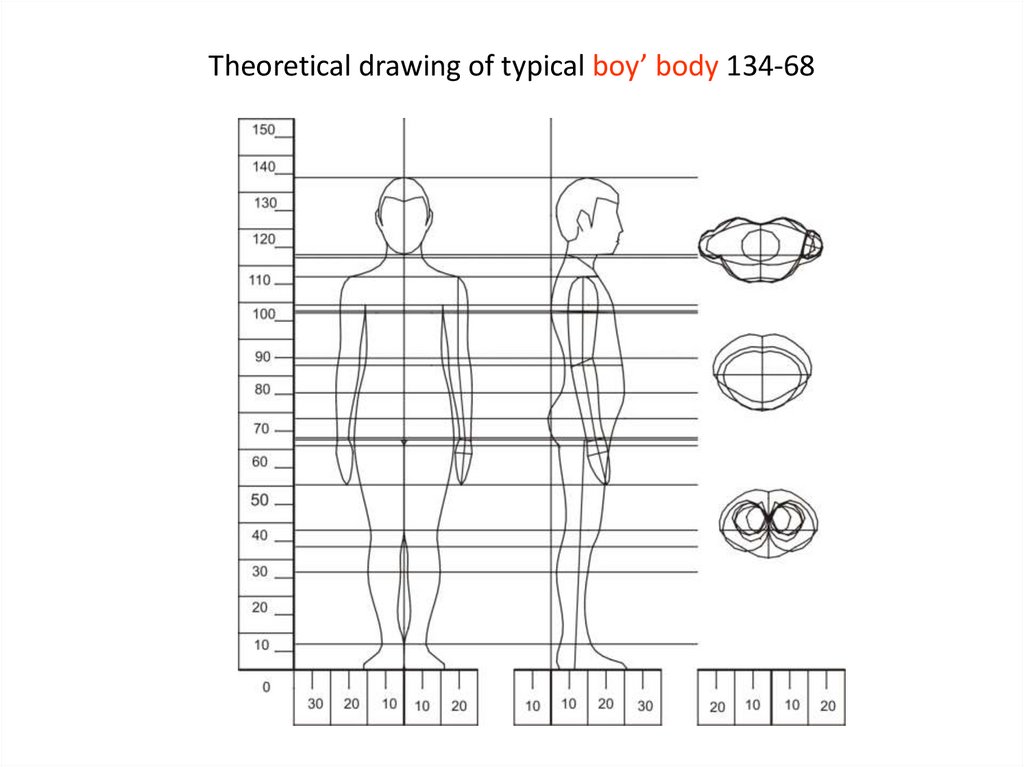

60. Theoretical drawing of typical boy’ body 134-68

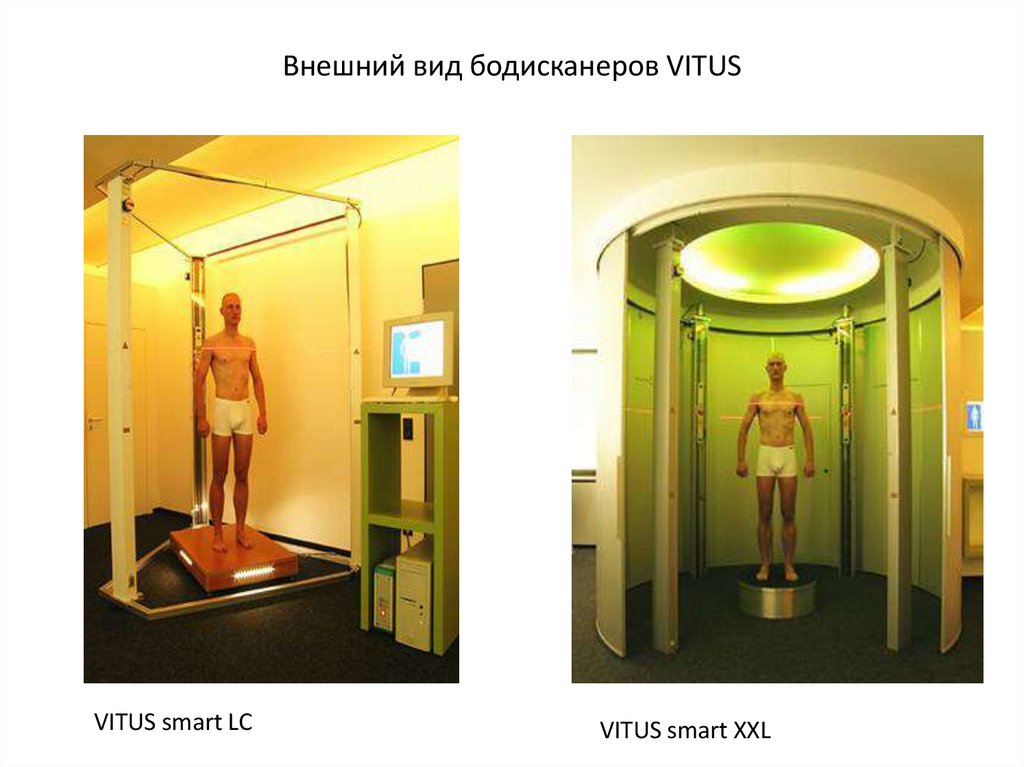

61. Внешний вид бодисканеров VITUS

VITUS smart LC
VITUS smart XXL

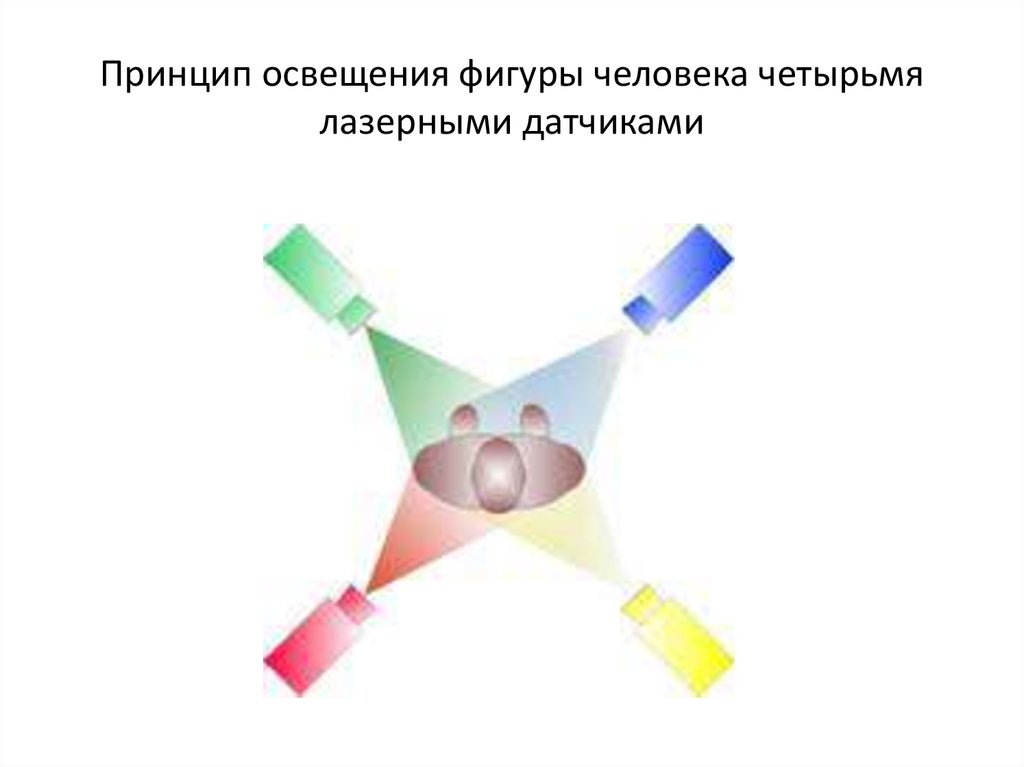

62. Принцип освещения фигуры человека четырьмя лазерными датчиками

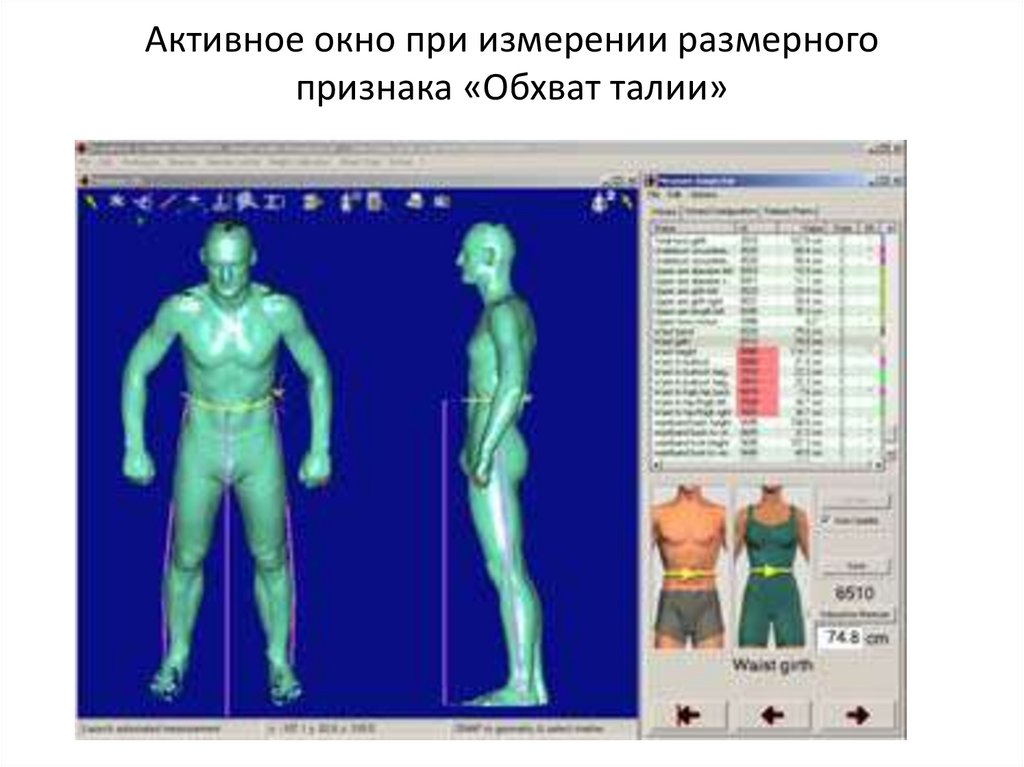

63. Активное окно при измерении размерного признака «Обхват талии»

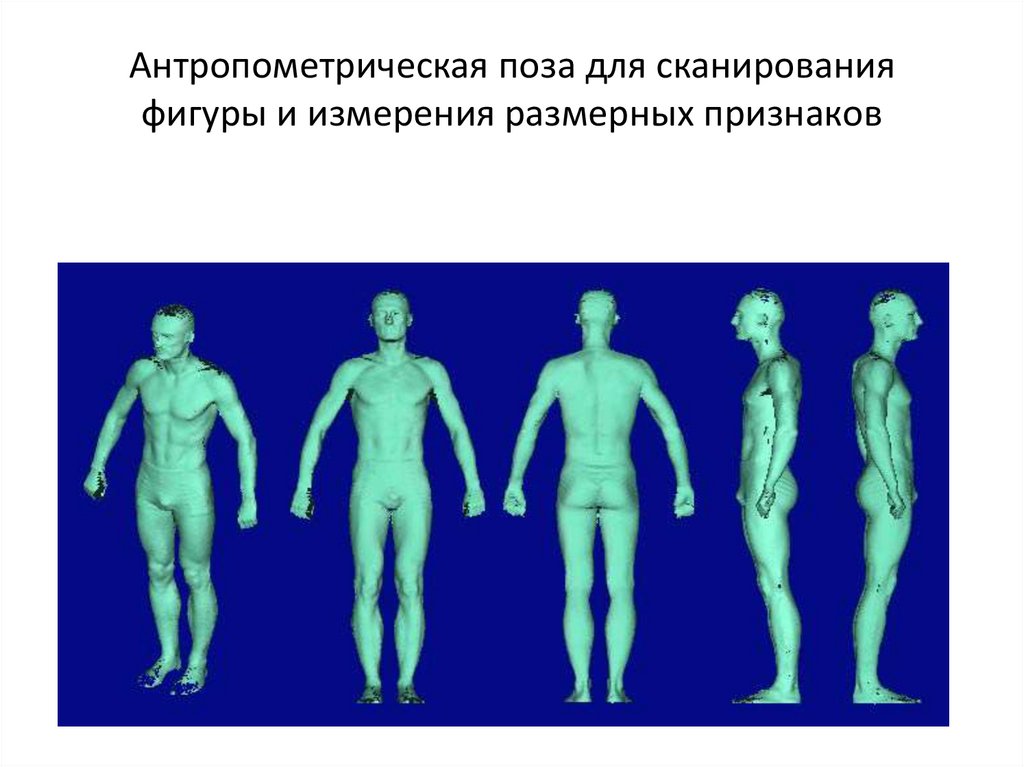

64. Антропометрическая поза для сканирования фигуры и измерения размерных признаков

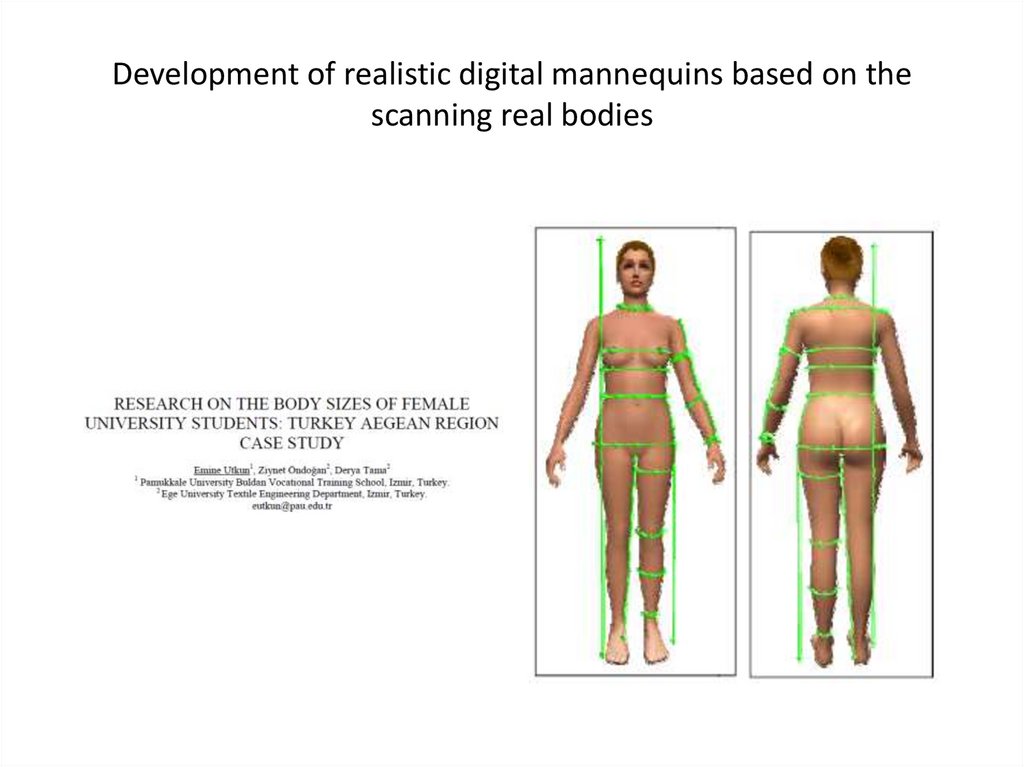

65. Development of realistic digital mannequins based on the scanning real bodies

66. Females with 34 and 36 sizes

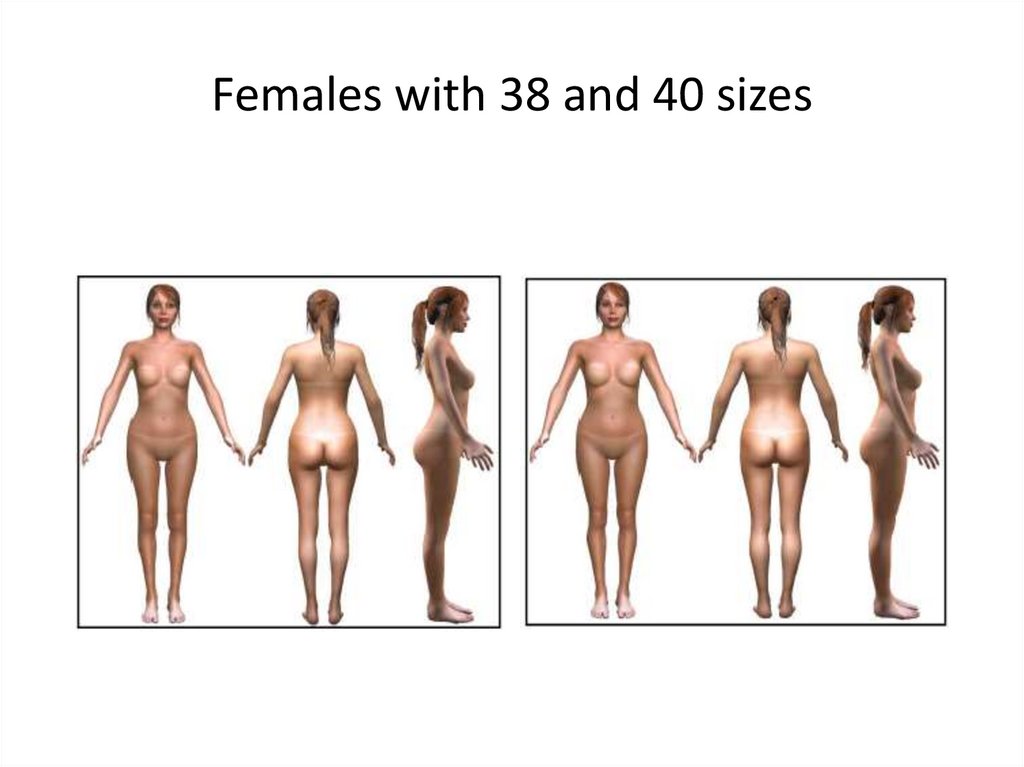

67. Females with 38 and 40 sizes

68. Females with 42 and 44 sizes

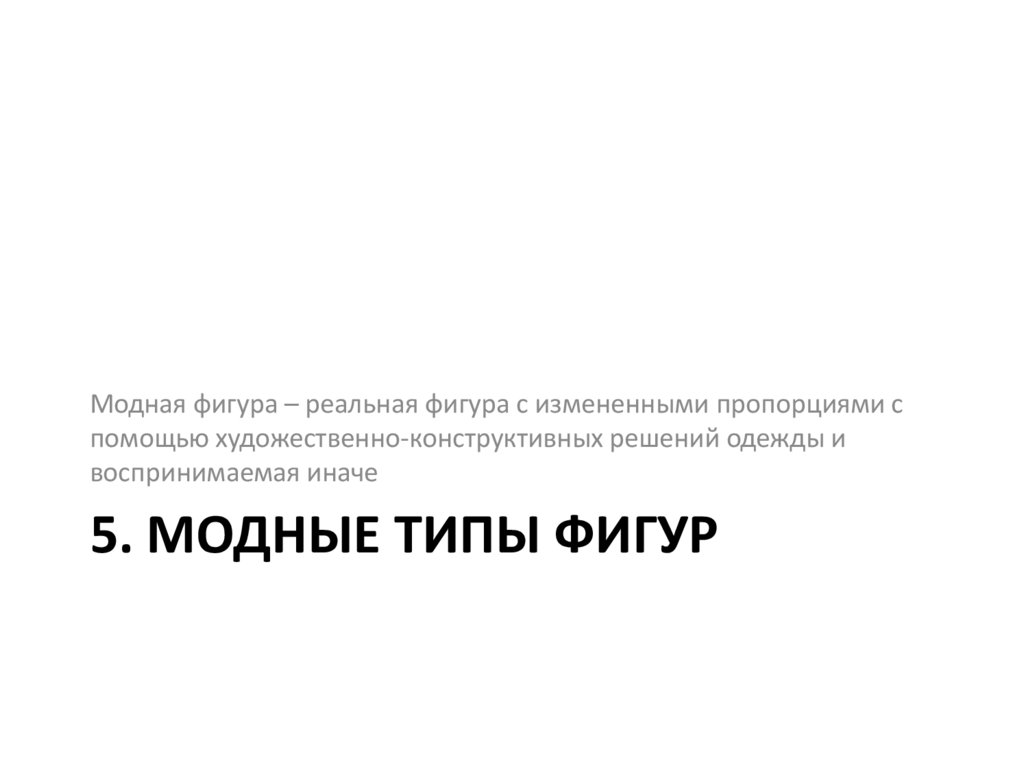

69. 5. Модные типы фигур

Модная фигура – реальная фигура с измененными пропорциями с
помощью художественно-конструктивных решений одежды и
воспринимаемая иначе
5. МОДНЫЕ ТИПЫ ФИГУР

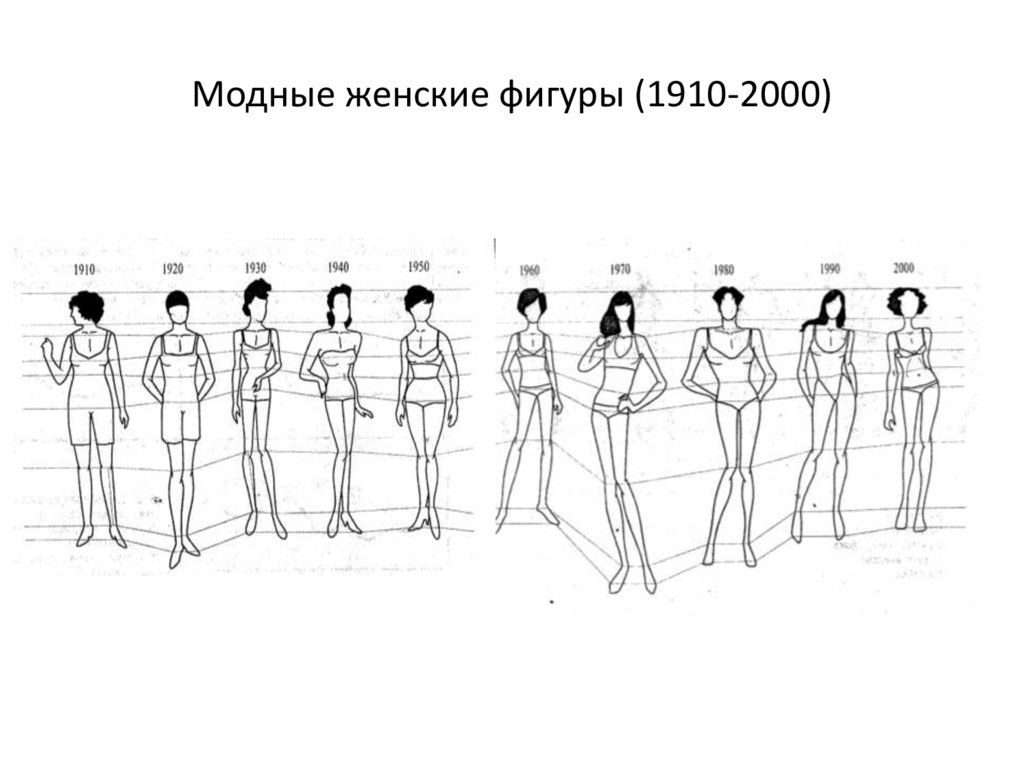

70. Модные женские фигуры (1910-2000)

71. Модные типы мужских фигур, сформированные контурной пластикой одежды, в ХХ-ХХI вв. (1810-1900)

72. Модные типы мужских фигур, сформированные контурной пластикой одежды, в ХХ-ХХI вв. (1910-2000)
