1.

МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
ВЫСШЕГО ОБРАЗОВАНИЯ
«СИБИРСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ НАУКИ И ТЕХНОЛОГИЙ ИМ. М. Ф. РЕШЕТНЕВА»
АЭРОКОСМИЧЕСКИЙ КОЛЛЕДЖ
КУРСОВОЙ ПРОЕКТ
АДМИНИСТРИРОВАНИЕ ЛВС ФИЛИАЛА
ТРАНСПОРТНОЙ КОМПАНИИ
Выполнил: студент группы САС-10-23 Иряшев А. Л..
Руководитель: Матерняк В.С.
Красноярск 2025

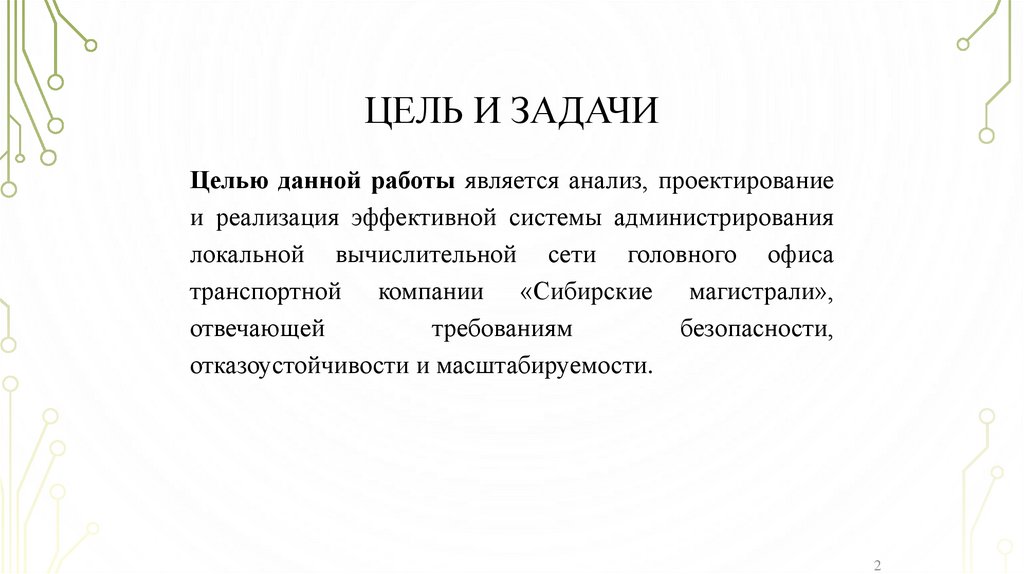

2. Цель и задачи

ЦЕЛЬ И ЗАДАЧИ
Целью данной работы является анализ, проектирование
и реализация эффективной системы администрирования
локальной вычислительной сети головного офиса
транспортной компании «Сибирские магистрали»,
отвечающей
требованиям
безопасности,
отказоустойчивости и масштабируемости.
2

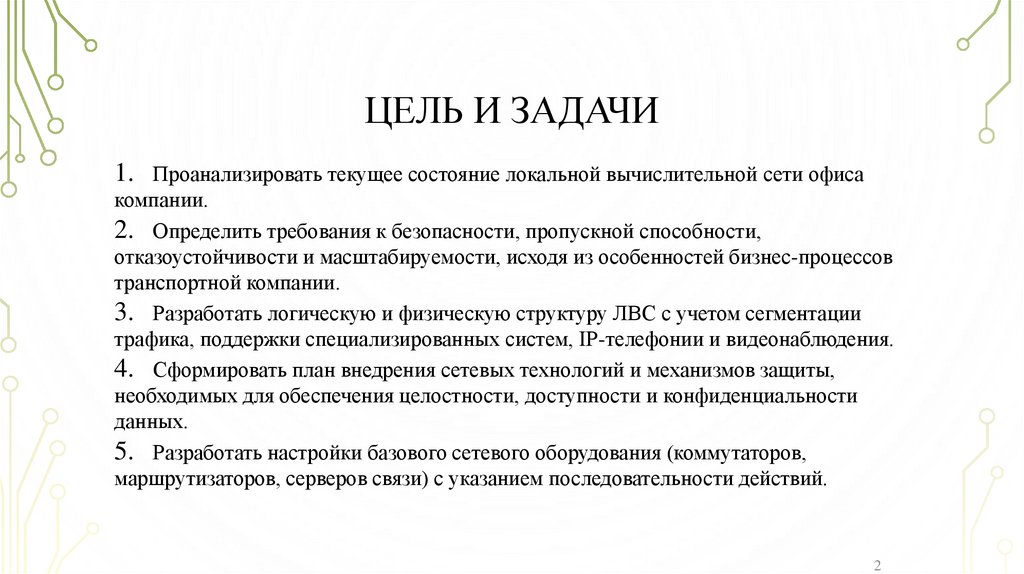

3. Цель и задачи

ЦЕЛЬ И ЗАДАЧИ
1. Проанализировать текущее состояние локальной вычислительной сети офиса
компании.
2. Определить требования к безопасности, пропускной способности,
отказоустойчивости и масштабируемости, исходя из особенностей бизнес-процессов
транспортной компании.
3. Разработать логическую и физическую структуру ЛВС с учетом сегментации
трафика, поддержки специализированных систем, IP-телефонии и видеонаблюдения.
4. Сформировать план внедрения сетевых технологий и механизмов защиты,
необходимых для обеспечения целостности, доступности и конфиденциальности
данных.
5. Разработать настройки базового сетевого оборудования (коммутаторов,
маршрутизаторов, серверов связи) с указанием последовательности действий.
2

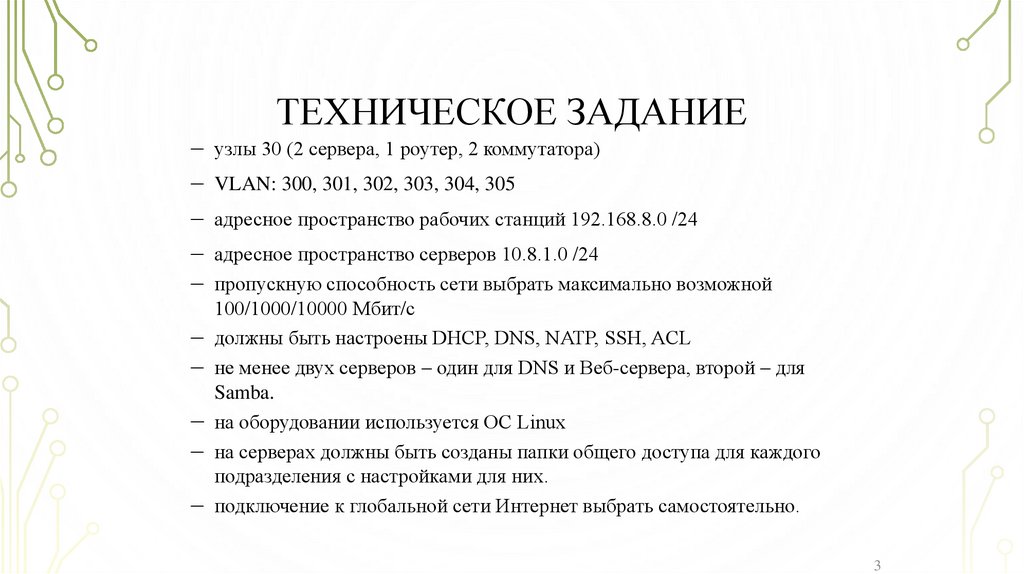

4. Техническое задание

ТЕХНИЧЕСКОЕ ЗАДАНИЕ
узлы 30 (2 сервера, 1 роутер, 2 коммутатора)
VLAN: 300, 301, 302, 303, 304, 305
адресное пространство рабочих станций 192.168.8.0 /24
адресное пространство серверов 10.8.1.0 /24
пропускную способность сети выбрать максимально возможной
100/1000/10000 Мбит/с
должны быть настроены DHCP, DNS, NATP, SSH, ACL
не менее двух серверов – один для DNS и Веб-сервера, второй – для
Samba.
на оборудовании используется ОС Linux
на серверах должны быть созданы папки общего доступа для каждого
подразделения с настройками для них.
подключение к глобальной сети Интернет выбрать самостоятельно.
3

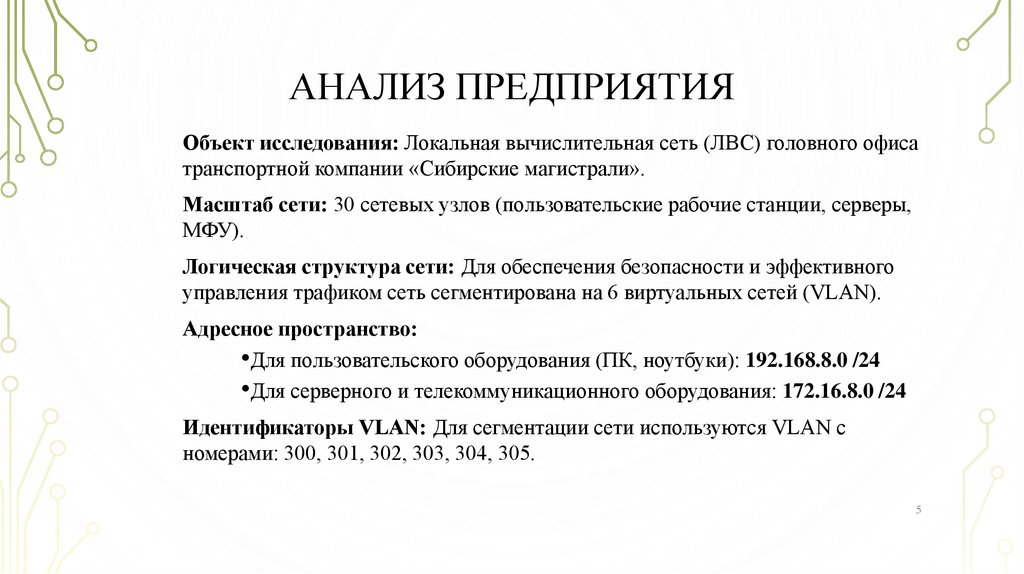

5. Анализ предприятия

АНАЛИЗ ПРЕДПРИЯТИЯ
Объект исследования: Локальная вычислительная сеть (ЛВС) головного офиса
транспортной компании «Сибирские магистрали».
Масштаб сети: 30 сетевых узлов (пользовательские рабочие станции, серверы,
МФУ).
Логическая структура сети: Для обеспечения безопасности и эффективного
управления трафиком сеть сегментирована на 6 виртуальных сетей (VLAN).
Адресное пространство:
•Для пользовательского оборудования (ПК, ноутбуки): 192.168.8.0 /24
•Для серверного и телекоммуникационного оборудования: 172.16.8.0 /24
Идентификаторы VLAN: Для сегментации сети используются VLAN с
номерами: 300, 301, 302, 303, 304, 305.
5

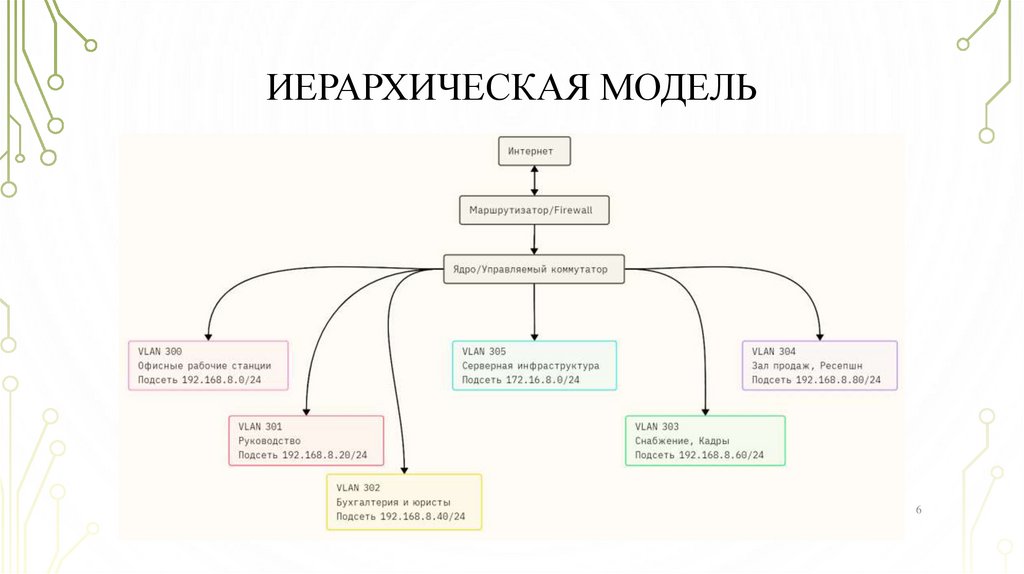

6. Иерархическая модель

ИЕРАРХИЧЕСКАЯ МОДЕЛЬ
6

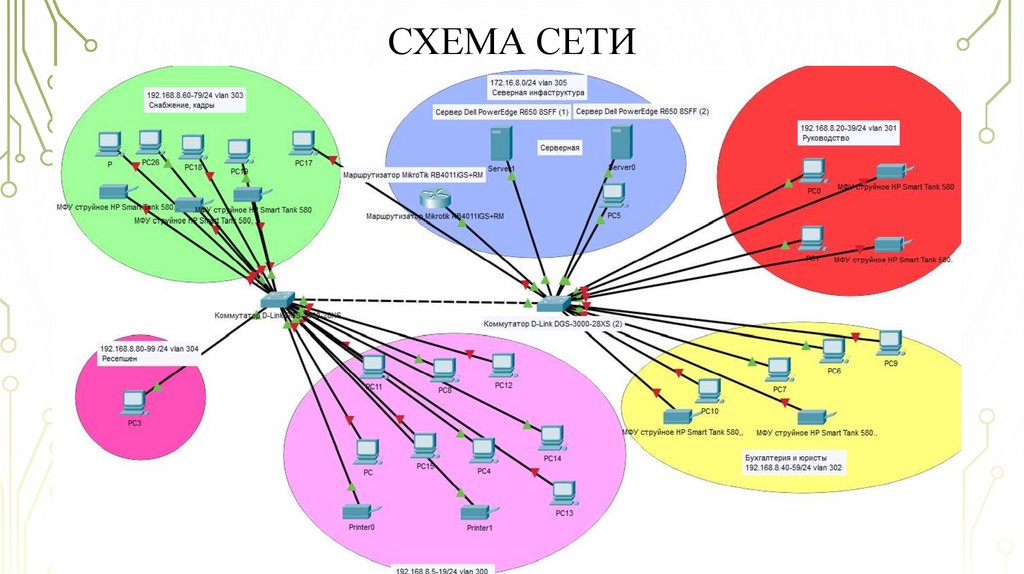

7. Схема сети

СХЕМА СЕТИ
7

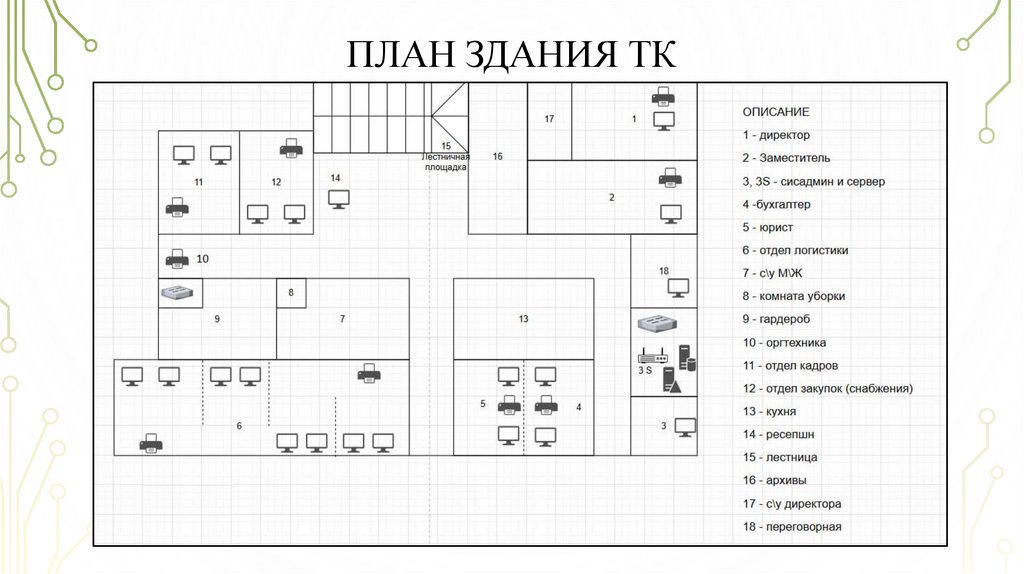

8. План здания Тк

ПЛАН ЗДАНИЯ ТК
8

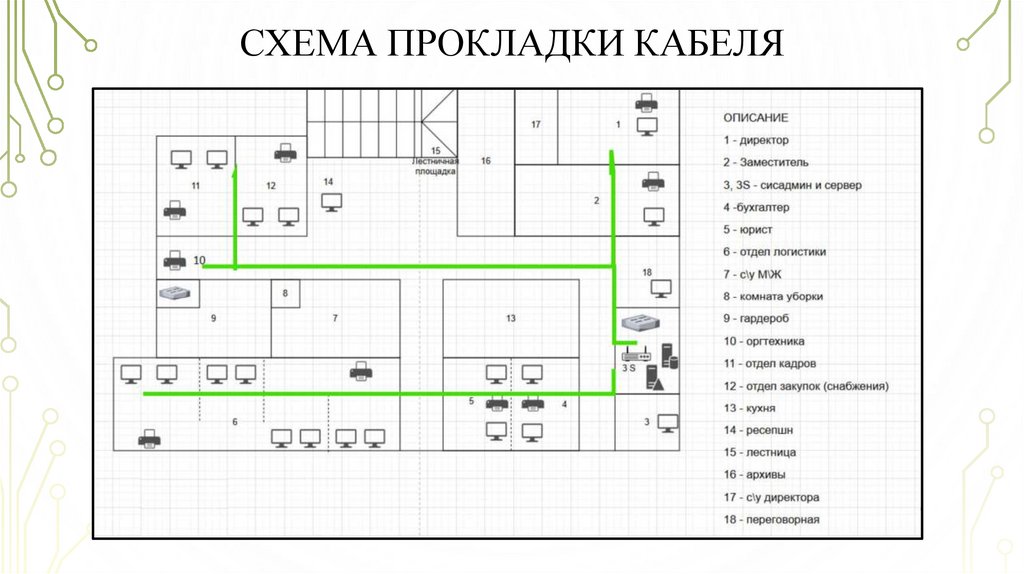

9. Схема прокладки кабеля

СХЕМА ПРОКЛАДКИ КАБЕЛЯ
9

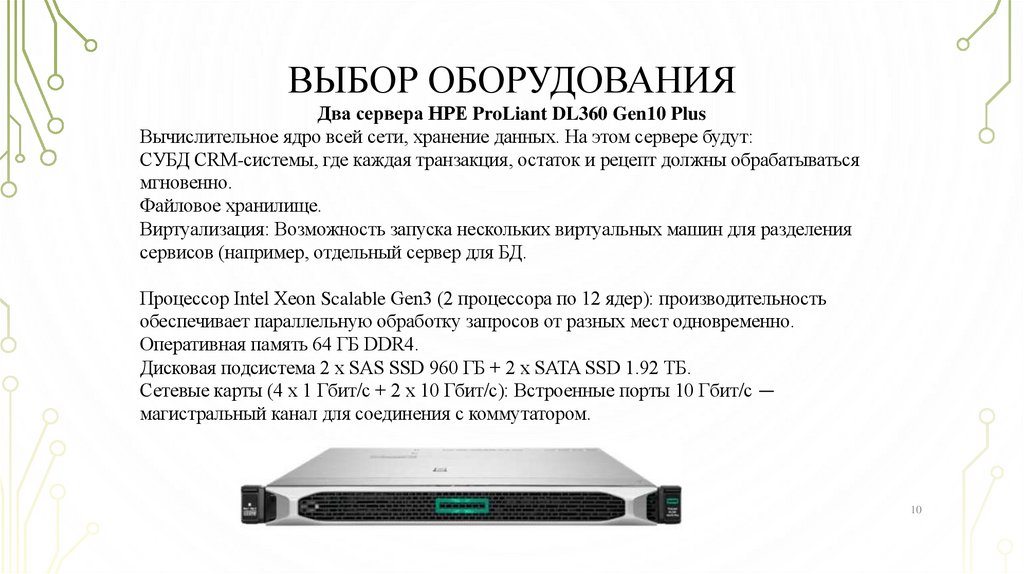

10. Выбор оборудования

ВЫБОР ОБОРУДОВАНИЯ
Два сервера HPE ProLiant DL360 Gen10 Plus
Вычислительное ядро всей сети, хранение данных. На этом сервере будут:
СУБД CRM-системы, где каждая транзакция, остаток и рецепт должны обрабатываться
мгновенно.
Файловое хранилище.
Виртуализация: Возможность запуска нескольких виртуальных машин для разделения
сервисов (например, отдельный сервер для БД.
Процессор Intel Xeon Scalable Gen3 (2 процессора по 12 ядер): производительность
обеспечивает параллельную обработку запросов от разных мест одновременно.
Оперативная память 64 ГБ DDR4.
Дисковая подсистема 2 x SAS SSD 960 ГБ + 2 x SATA SSD 1.92 ТБ.
Сетевые карты (4 x 1 Гбит/с + 2 x 10 Гбит/с): Встроенные порты 10 Гбит/с —
магистральный канал для соединения с коммутатором.
10

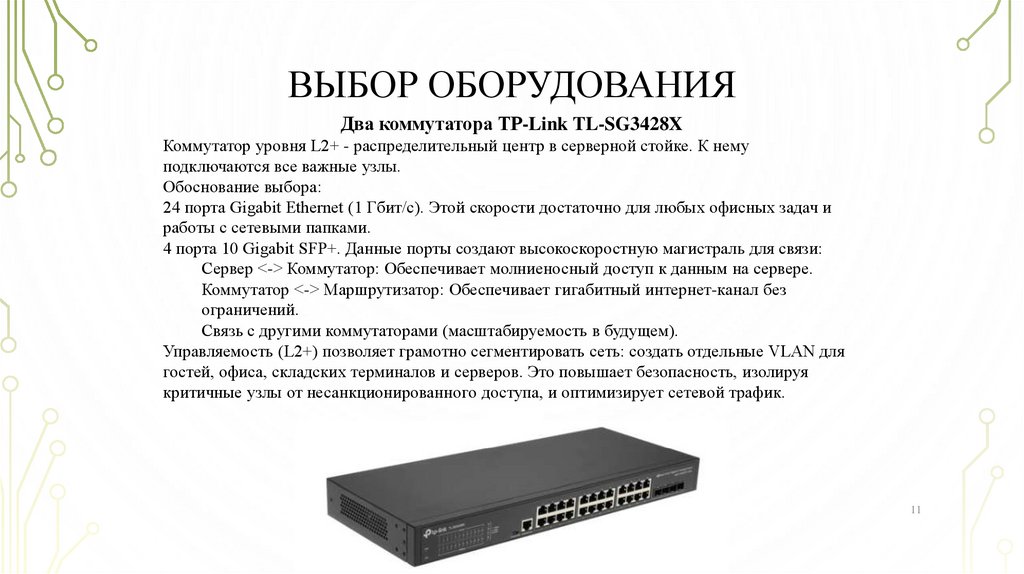

11. Выбор оборудования

ВЫБОР ОБОРУДОВАНИЯ
Два коммутатора TP-Link TL-SG3428X
Коммутатор уровня L2+ - распределительный центр в серверной стойке. К нему
подключаются все важные узлы.
Обоснование выбора:
24 порта Gigabit Ethernet (1 Гбит/с). Этой скорости достаточно для любых офисных задач и
работы с сетевыми папками.
4 порта 10 Gigabit SFP+. Данные порты создают высокоскоростную магистраль для связи:
Сервер <-> Коммутатор: Обеспечивает молниеносный доступ к данным на сервере.
Коммутатор <-> Маршрутизатор: Обеспечивает гигабитный интернет-канал без
ограничений.
Связь с другими коммутаторами (масштабируемость в будущем).
Управляемость (L2+) позволяет грамотно сегментировать сеть: создать отдельные VLAN для
гостей, офиса, складских терминалов и серверов. Это повышает безопасность, изолируя
критичные узлы от несанкционированного доступа, и оптимизирует сетевой трафик.
11

12. Выбор оборудования

ВЫБОР ОБОРУДОВАНИЯ

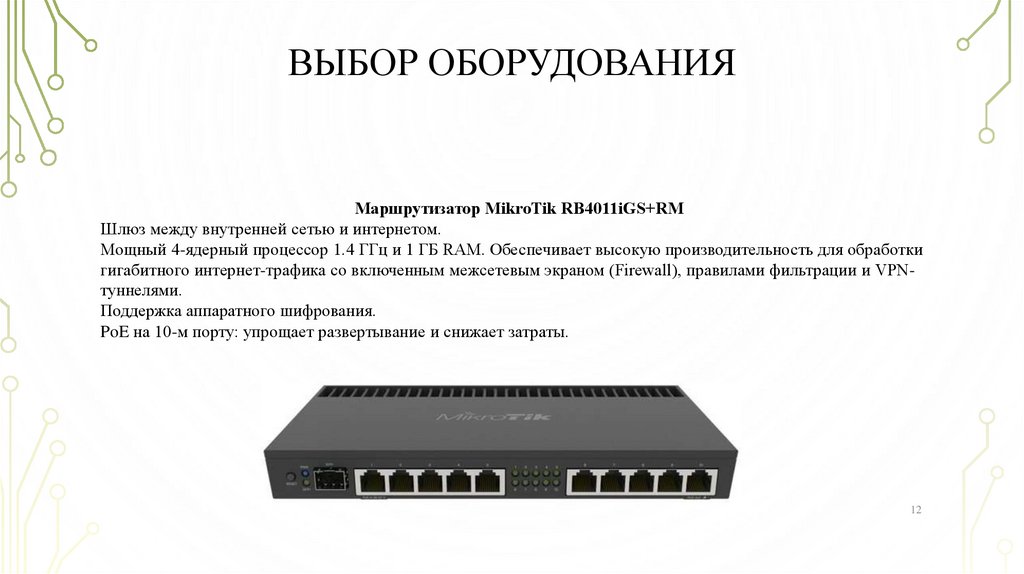

Маршрутизатор MikroTik RB4011iGS+RM
Шлюз между внутренней сетью и интернетом.
Мощный 4-ядерный процессор 1.4 ГГц и 1 ГБ RAM. Обеспечивает высокую производительность для обработки
гигабитного интернет-трафика со включенным межсетевым экраном (Firewall), правилами фильтрации и VPNтуннелями.
Поддержка аппаратного шифрования.
PoE на 10-м порту: упрощает развертывание и снижает затраты.
12

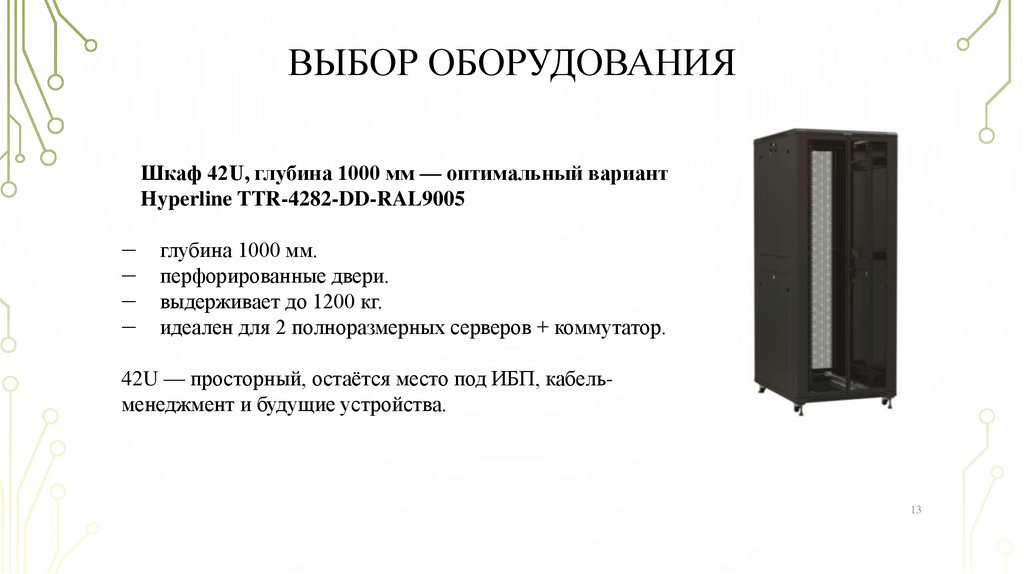

13. Выбор оборудования

ВЫБОР ОБОРУДОВАНИЯ
Шкаф 42U, глубина 1000 мм — оптимальный вариант
Hyperline TTR-4282-DD-RAL9005
глубина 1000 мм.
перфорированные двери.
выдерживает до 1200 кг.
идеален для 2 полноразмерных серверов + коммутатор.
42U — просторный, остаётся место под ИБП, кабельменеджмент и будущие устройства.
13

14. Выбор оборудования

ВЫБОР ОБОРУДОВАНИЯ
Представленная конфигурация — это не набор
разрозненных устройств, а единая сеть:
MikroTik надежно защищает комплекс от внешних угроз
и интеллектуально распределяет интернет-трафик.
TP-Link обеспечивает сверхскоростную бесшовную связь
между всеми узлами внутренней сети, направляя запросы
от сотрудников к данным.
HPE ProLiant молниеносно обрабатывает эти запросы,
обеспечивая работу баз данных, хранение всей
информации и бесперебойность ключевых бизнеспроцессов.
14

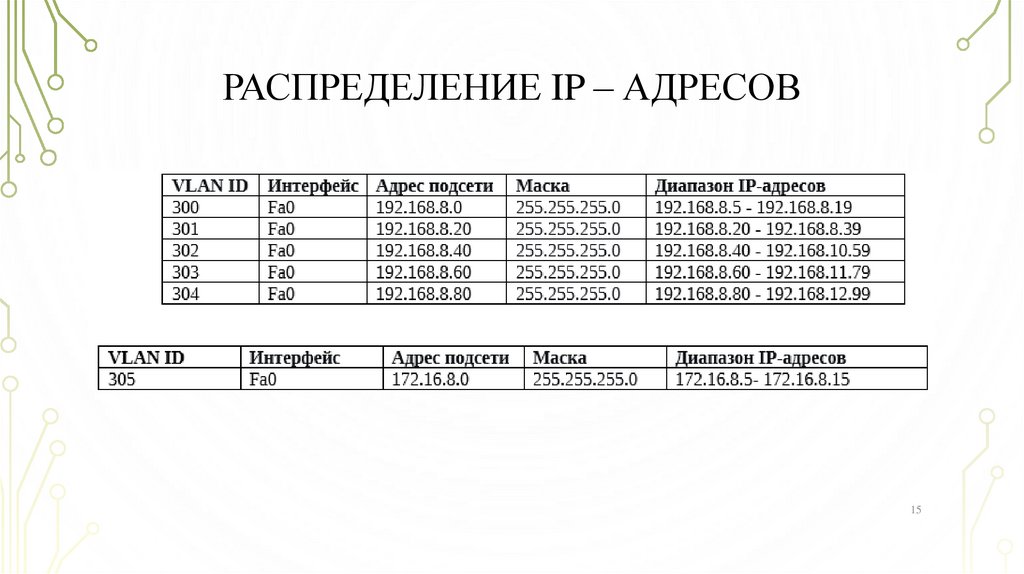

15. Распределение IP – адресов

РАСПРЕДЕЛЕНИЕ IP – АДРЕСОВ
15

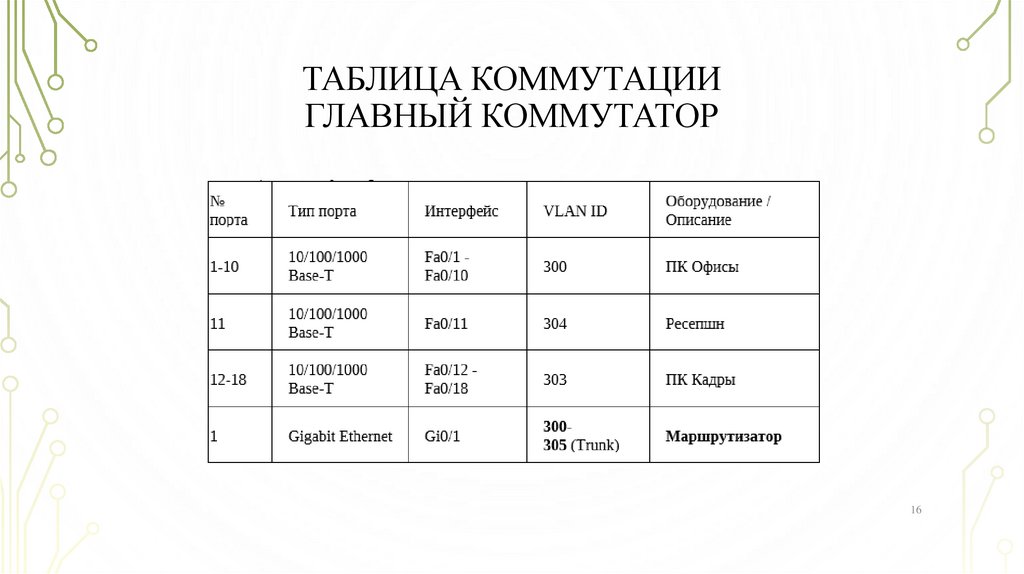

16. Таблица коммутации главный коммутатор

ТАБЛИЦА КОММУТАЦИИ
ГЛАВНЫЙ КОММУТАТОР
16

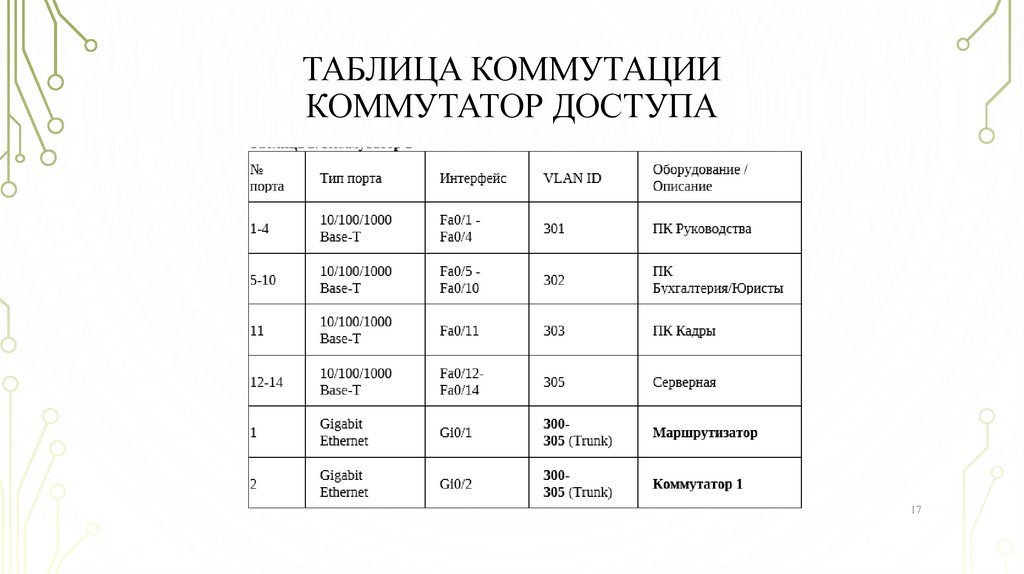

17. Таблица коммутации коммутатор доступа

ТАБЛИЦА КОММУТАЦИИ
КОММУТАТОР ДОСТУПА
17

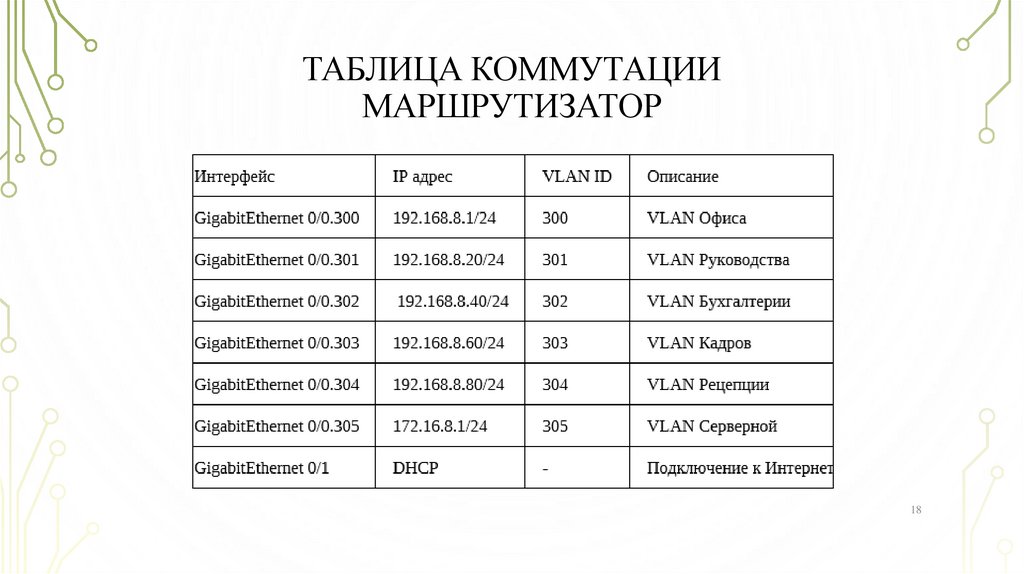

18. Таблица коммутации маршрутизатор

ТАБЛИЦА КОММУТАЦИИ
МАРШРУТИЗАТОР
18

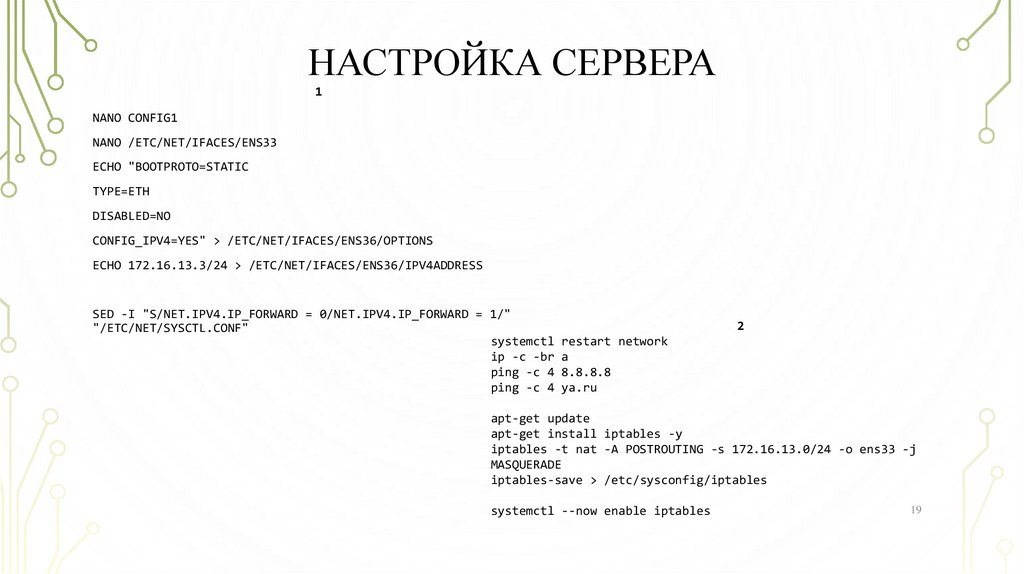

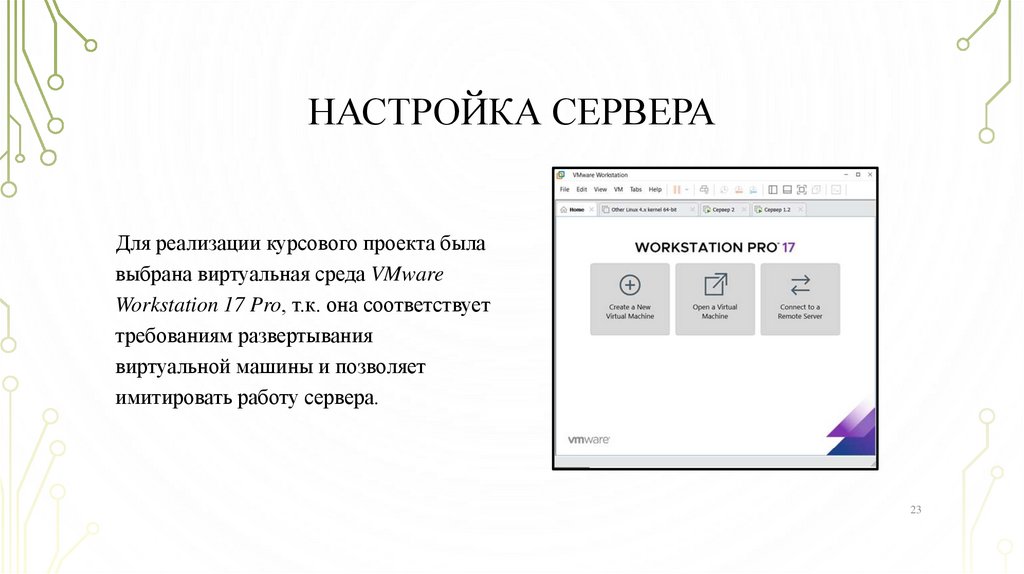

19. Настройка сервера

НАСТРОЙКА СЕРВЕРА
1

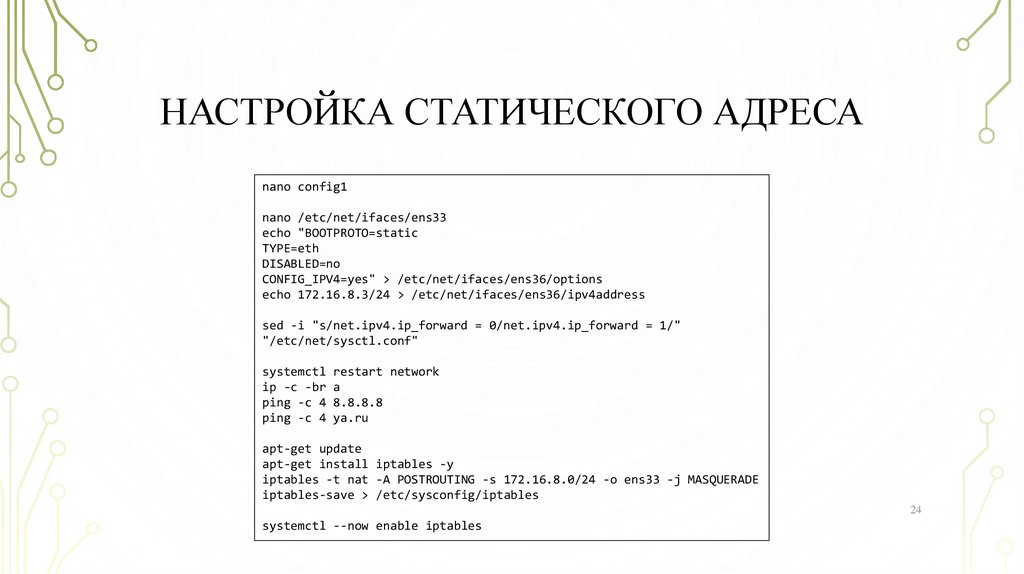

NANO CONFIG1
NANO /ETC/NET/IFACES/ENS33
ECHO "BOOTPROTO=STATIC
TYPE=ETH
DISABLED=NO
CONFIG_IPV4=YES" > /ETC/NET/IFACES/ENS36/OPTIONS
ECHO 172.16.13.3/24 > /ETC/NET/IFACES/ENS36/IPV4ADDRESS
SED -I "S/NET.IPV4.IP_FORWARD = 0/NET.IPV4.IP_FORWARD = 1/"
"/ETC/NET/SYSCTL.CONF"
systemctl restart network
ip -c -br a
ping -c 4 8.8.8.8
ping -c 4 ya.ru
2
apt-get update
apt-get install iptables -y
iptables -t nat -A POSTROUTING -s 172.16.13.0/24 -o ens33 -j
MASQUERADE
iptables-save > /etc/sysconfig/iptables
systemctl --now enable iptables
19

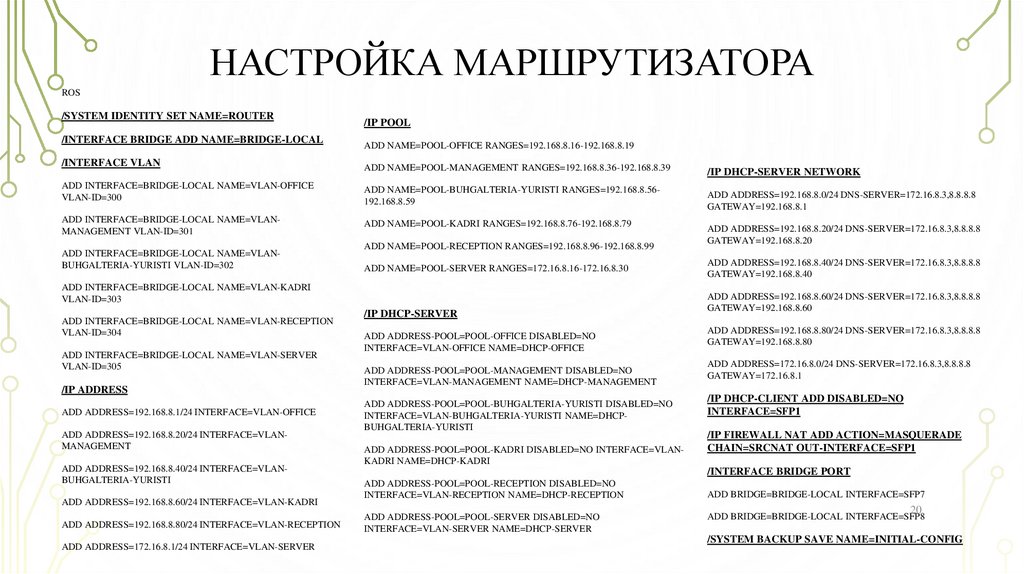

20. Настройка маршрутизатора

НАСТРОЙКА МАРШРУТИЗАТОРА
ROS
/SYSTEM IDENTITY SET NAME=ROUTER
/INTERFACE BRIDGE ADD NAME=BRIDGE-LOCAL
/IP POOL
ADD NAME=POOL-OFFICE RANGES=192.168.8.16-192.168.8.19
/INTERFACE VLAN
ADD NAME=POOL-MANAGEMENT RANGES=192.168.8.36-192.168.8.39
ADD INTERFACE=BRIDGE-LOCAL NAME=VLAN-OFFICE
VLAN-ID=300
ADD NAME=POOL-BUHGALTERIA-YURISTI RANGES=192.168.8.56192.168.8.59
ADD INTERFACE=BRIDGE-LOCAL NAME=VLANMANAGEMENT VLAN-ID=301
ADD NAME=POOL-KADRI RANGES=192.168.8.76-192.168.8.79
ADD INTERFACE=BRIDGE-LOCAL NAME=VLANBUHGALTERIA-YURISTI VLAN-ID=302
ADD NAME=POOL-RECEPTION RANGES=192.168.8.96-192.168.8.99
ADD NAME=POOL-SERVER RANGES=172.16.8.16-172.16.8.30
ADD INTERFACE=BRIDGE-LOCAL NAME=VLAN-KADRI
VLAN-ID=303
ADD INTERFACE=BRIDGE-LOCAL NAME=VLAN-RECEPTION
VLAN-ID=304
ADD INTERFACE=BRIDGE-LOCAL NAME=VLAN-SERVER
VLAN-ID=305
/IP ADDRESS
ADD ADDRESS=192.168.8.1/24 INTERFACE=VLAN-OFFICE
ADD ADDRESS=192.168.8.20/24 INTERFACE=VLANMANAGEMENT
ADD ADDRESS=192.168.8.40/24 INTERFACE=VLANBUHGALTERIA-YURISTI
ADD ADDRESS=192.168.8.60/24 INTERFACE=VLAN-KADRI
ADD ADDRESS=192.168.8.80/24 INTERFACE=VLAN-RECEPTION
ADD ADDRESS=172.16.8.1/24 INTERFACE=VLAN-SERVER
/IP DHCP-SERVER
ADD ADDRESS-POOL=POOL-OFFICE DISABLED=NO
INTERFACE=VLAN-OFFICE NAME=DHCP-OFFICE
ADD ADDRESS-POOL=POOL-MANAGEMENT DISABLED=NO
INTERFACE=VLAN-MANAGEMENT NAME=DHCP-MANAGEMENT
ADD ADDRESS-POOL=POOL-BUHGALTERIA-YURISTI DISABLED=NO
INTERFACE=VLAN-BUHGALTERIA-YURISTI NAME=DHCPBUHGALTERIA-YURISTI
ADD ADDRESS-POOL=POOL-KADRI DISABLED=NO INTERFACE=VLANKADRI NAME=DHCP-KADRI
/IP DHCP-SERVER NETWORK
ADD ADDRESS=192.168.8.0/24 DNS-SERVER=172.16.8.3,8.8.8.8
GATEWAY=192.168.8.1
ADD ADDRESS=192.168.8.20/24 DNS-SERVER=172.16.8.3,8.8.8.8
GATEWAY=192.168.8.20
ADD ADDRESS=192.168.8.40/24 DNS-SERVER=172.16.8.3,8.8.8.8
GATEWAY=192.168.8.40
ADD ADDRESS=192.168.8.60/24 DNS-SERVER=172.16.8.3,8.8.8.8
GATEWAY=192.168.8.60
ADD ADDRESS=192.168.8.80/24 DNS-SERVER=172.16.8.3,8.8.8.8
GATEWAY=192.168.8.80
ADD ADDRESS=172.16.8.0/24 DNS-SERVER=172.16.8.3,8.8.8.8
GATEWAY=172.16.8.1
/IP DHCP-CLIENT ADD DISABLED=NO
INTERFACE=SFP1
/IP FIREWALL NAT ADD ACTION=MASQUERADE
CHAIN=SRCNAT OUT-INTERFACE=SFP1
/INTERFACE BRIDGE PORT
ADD ADDRESS-POOL=POOL-RECEPTION DISABLED=NO
INTERFACE=VLAN-RECEPTION NAME=DHCP-RECEPTION
ADD ADDRESS-POOL=POOL-SERVER DISABLED=NO
INTERFACE=VLAN-SERVER NAME=DHCP-SERVER
ADD BRIDGE=BRIDGE-LOCAL INTERFACE=SFP7
20
ADD BRIDGE=BRIDGE-LOCAL INTERFACE=SFP8
/SYSTEM BACKUP SAVE NAME=INITIAL-CONFIG

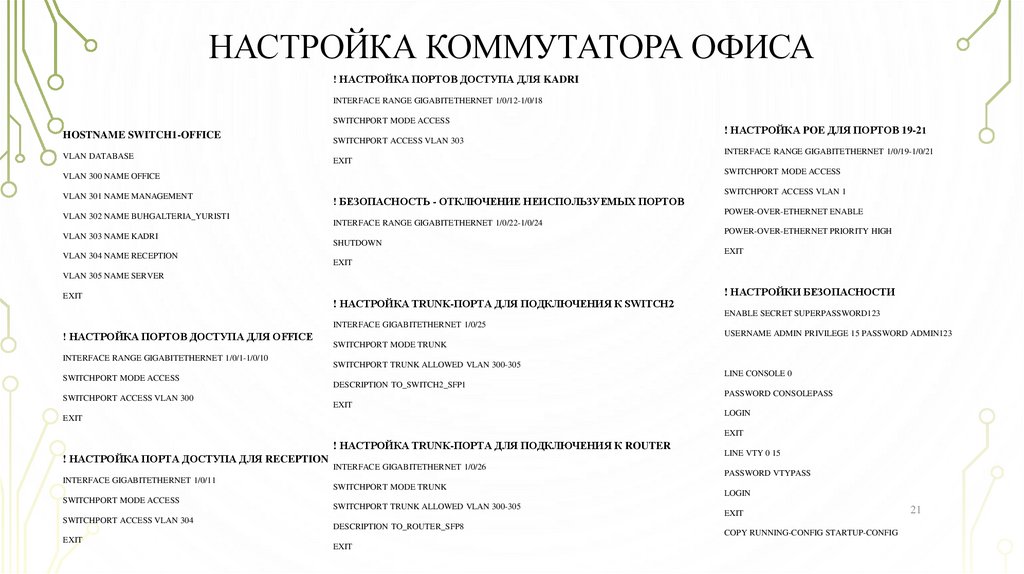

21. Настройка коммутатора офиса

НАСТРОЙКА КОММУТАТОРА ОФИСА
! НАСТРОЙКА ПОРТОВ ДОСТУПА ДЛЯ KADRI
INTERFACE RANGE GIGABITETHERNET 1/0/12-1/0/18
SWITCHPORT MODE ACCESS
HOSTNAME SWITCH1-OFFICE
VLAN DATABASE
INTERFACE RANGE GIGABITETHERNET 1/0/19-1/0/21
EXIT
SWITCHPORT MODE ACCESS
VLAN 300 NAME OFFICE
VLAN 301 NAME MANAGEMENT
VLAN 302 NAME BUHGALTERIA_YURISTI
VLAN 303 NAME KADRI
VLAN 304 NAME RECEPTION
! НАСТРОЙКА POE ДЛЯ ПОРТОВ 19-21
SWITCHPORT ACCESS VLAN 303
! БЕЗОПАСНОСТЬ - ОТКЛЮЧЕНИЕ НЕИСПОЛЬЗУЕМЫХ ПОРТОВ
SWITCHPORT ACCESS VLAN 1
POWER-OVER-ETHERNET ENABLE
INTERFACE RANGE GIGABITETHERNET 1/0/22-1/0/24
POWER-OVER-ETHERNET PRIORITY HIGH
SHUTDOWN
EXIT
EXIT
VLAN 305 NAME SERVER
EXIT
! НАСТРОЙКА TRUNK-ПОРТА ДЛЯ ПОДКЛЮЧЕНИЯ К SWITCH2
! НАСТРОЙКИ БЕЗОПАСНОСТИ
ENABLE SECRET SUPERPASSWORD123
INTERFACE GIGABITETHERNET 1/0/25
! НАСТРОЙКА ПОРТОВ ДОСТУПА ДЛЯ OFFICE
INTERFACE RANGE GIGABITETHERNET 1/0/1-1/0/10
SWITCHPORT MODE ACCESS
SWITCHPORT ACCESS VLAN 300
USERNAME ADMIN PRIVILEGE 15 PASSWORD ADMIN123
SWITCHPORT MODE TRUNK
SWITCHPORT TRUNK ALLOWED VLAN 300-305
LINE CONSOLE 0
DESCRIPTION TO_SWITCH2_SFP1
PASSWORD CONSOLEPASS
EXIT
LOGIN
EXIT
EXIT
! НАСТРОЙКА TRUNK-ПОРТА ДЛЯ ПОДКЛЮЧЕНИЯ К ROUTER
! НАСТРОЙКА ПОРТА ДОСТУПА ДЛЯ RECEPTION
INTERFACE GIGABITETHERNET 1/0/11
SWITCHPORT MODE ACCESS
SWITCHPORT ACCESS VLAN 304
EXIT
INTERFACE GIGABITETHERNET 1/0/26
SWITCHPORT MODE TRUNK
SWITCHPORT TRUNK ALLOWED VLAN 300-305
DESCRIPTION TO_ROUTER_SFP8
EXIT
LINE VTY 0 15
PASSWORD VTYPASS
LOGIN
EXIT
COPY RUNNING-CONFIG STARTUP-CONFIG
21

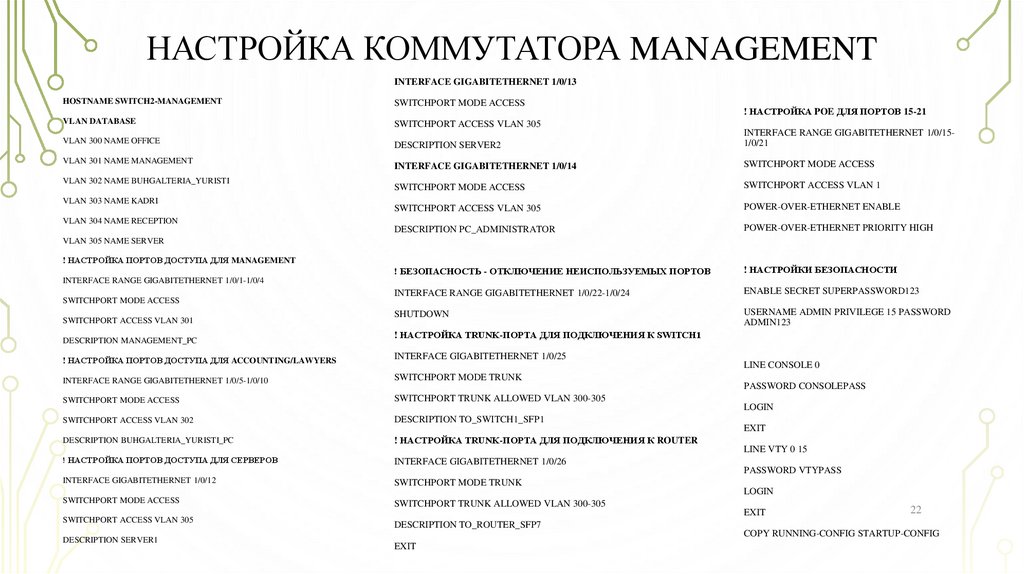

22. Настройка коммутатора management

НАСТРОЙКА КОММУТАТОРА MANAGEMENT
INTERFACE GIGABITETHERNET 1/0/13
HOSTNAME SWITCH2-MANAGEMENT
SWITCHPORT MODE ACCESS
VLAN DATABASE
SWITCHPORT ACCESS VLAN 305
VLAN 300 NAME OFFICE
DESCRIPTION SERVER2
INTERFACE RANGE GIGABITETHERNET 1/0/151/0/21
INTERFACE GIGABITETHERNET 1/0/14
SWITCHPORT MODE ACCESS
SWITCHPORT MODE ACCESS
SWITCHPORT ACCESS VLAN 1
SWITCHPORT ACCESS VLAN 305
POWER-OVER-ETHERNET ENABLE
DESCRIPTION PC_ADMINISTRATOR
POWER-OVER-ETHERNET PRIORITY HIGH
! БЕЗОПАСНОСТЬ - ОТКЛЮЧЕНИЕ НЕИСПОЛЬЗУЕМЫХ ПОРТОВ
! НАСТРОЙКИ БЕЗОПАСНОСТИ
INTERFACE RANGE GIGABITETHERNET 1/0/22-1/0/24
ENABLE SECRET SUPERPASSWORD123
SHUTDOWN
USERNAME ADMIN PRIVILEGE 15 PASSWORD
ADMIN123
VLAN 301 NAME MANAGEMENT
VLAN 302 NAME BUHGALTERIA_YURISTI
VLAN 303 NAME KADRI
VLAN 304 NAME RECEPTION
! НАСТРОЙКА POE ДЛЯ ПОРТОВ 15-21
VLAN 305 NAME SERVER
! НАСТРОЙКА ПОРТОВ ДОСТУПА ДЛЯ MANAGEMENT
INTERFACE RANGE GIGABITETHERNET 1/0/1-1/0/4
SWITCHPORT MODE ACCESS
SWITCHPORT ACCESS VLAN 301
DESCRIPTION MANAGEMENT_PC
! НАСТРОЙКА TRUNK-ПОРТА ДЛЯ ПОДКЛЮЧЕНИЯ К SWITCH1
! НАСТРОЙКА ПОРТОВ ДОСТУПА ДЛЯ ACCOUNTING/LAWYERS
INTERFACE GIGABITETHERNET 1/0/25
INTERFACE RANGE GIGABITETHERNET 1/0/5-1/0/10
SWITCHPORT MODE TRUNK
SWITCHPORT MODE ACCESS
SWITCHPORT TRUNK ALLOWED VLAN 300-305
SWITCHPORT ACCESS VLAN 302
DESCRIPTION TO_SWITCH1_SFP1
DESCRIPTION BUHGALTERIA_YURISTI_PC
! НАСТРОЙКА TRUNK-ПОРТА ДЛЯ ПОДКЛЮЧЕНИЯ К ROUTER
! НАСТРОЙКА ПОРТОВ ДОСТУПА ДЛЯ СЕРВЕРОВ
INTERFACE GIGABITETHERNET 1/0/26
INTERFACE GIGABITETHERNET 1/0/12
SWITCHPORT MODE TRUNK
SWITCHPORT MODE ACCESS
SWITCHPORT TRUNK ALLOWED VLAN 300-305
LINE CONSOLE 0
PASSWORD CONSOLEPASS
LOGIN
EXIT
LINE VTY 0 15
PASSWORD VTYPASS
SWITCHPORT ACCESS VLAN 305
DESCRIPTION SERVER1
LOGIN
EXIT
22
DESCRIPTION TO_ROUTER_SFP7
COPY RUNNING-CONFIG STARTUP-CONFIG
EXIT

23. Настройка сервера

НАСТРОЙКА СЕРВЕРА
Для реализации курсового проекта была
выбрана виртуальная среда VMware
Workstation 17 Pro, т.к. она соответствует
требованиям развертывания
виртуальной машины и позволяет
имитировать работу сервера.
23

24. Настройка статического адреса

НАСТРОЙКА СТАТИЧЕСКОГО АДРЕСА
nano config1
nano /etc/net/ifaces/ens33
echo "BOOTPROTO=static
TYPE=eth
DISABLED=no
CONFIG_IPV4=yes" > /etc/net/ifaces/ens36/options
echo 172.16.8.3/24 > /etc/net/ifaces/ens36/ipv4address
sed -i "s/net.ipv4.ip_forward = 0/net.ipv4.ip_forward = 1/"
"/etc/net/sysctl.conf"
systemctl restart network
ip -c -br a
ping -c 4 8.8.8.8
ping -c 4 ya.ru
apt-get update
apt-get install iptables -y
iptables -t nat -A POSTROUTING -s 172.16.8.0/24 -o ens33 -j MASQUERADE
iptables-save > /etc/sysconfig/iptables
24
systemctl --now enable iptables

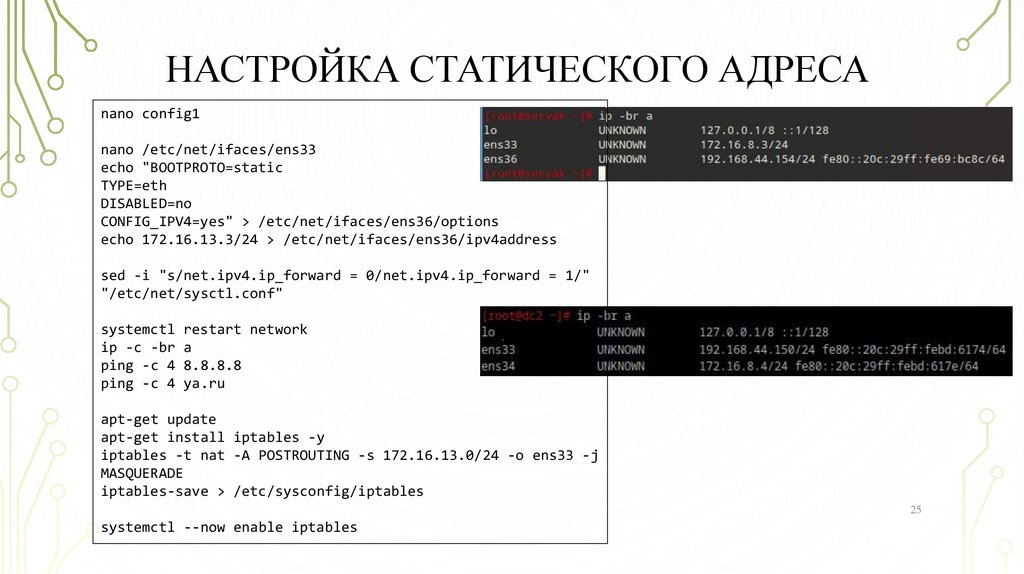

25. Настройка статического адреса

НАСТРОЙКА СТАТИЧЕСКОГО АДРЕСА
nano config1
nano /etc/net/ifaces/ens33
echo "BOOTPROTO=static
TYPE=eth
DISABLED=no
CONFIG_IPV4=yes" > /etc/net/ifaces/ens36/options
echo 172.16.13.3/24 > /etc/net/ifaces/ens36/ipv4address
sed -i "s/net.ipv4.ip_forward = 0/net.ipv4.ip_forward = 1/"
"/etc/net/sysctl.conf"
systemctl restart network
ip -c -br a
ping -c 4 8.8.8.8
ping -c 4 ya.ru
apt-get update
apt-get install iptables -y
iptables -t nat -A POSTROUTING -s 172.16.13.0/24 -o ens33 -j
MASQUERADE
iptables-save > /etc/sysconfig/iptables
25
systemctl --now enable iptables

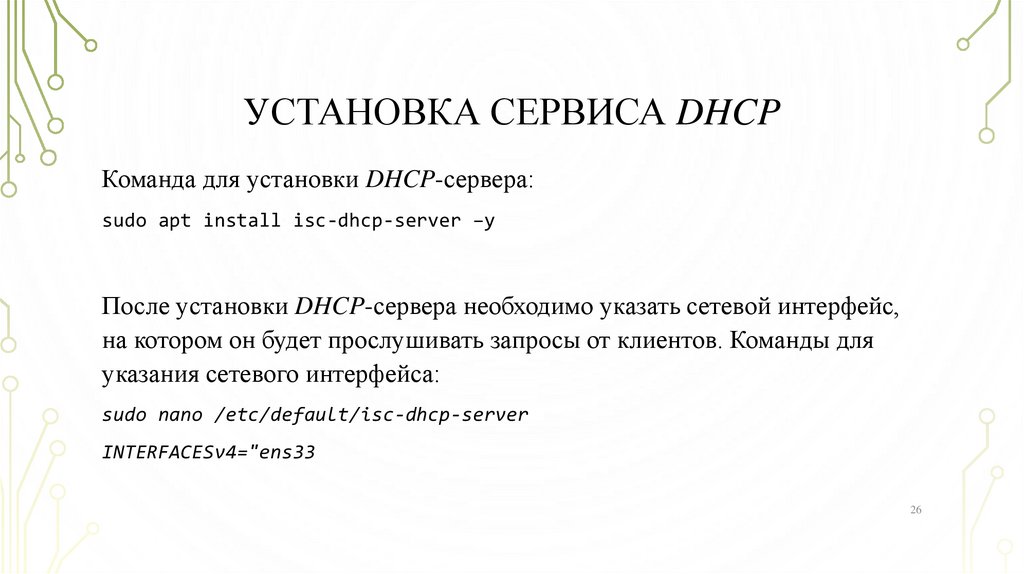

26. Установка сервиса DHCP

УСТАНОВКА СЕРВИСА DHCP
Команда для установки DHCP-сервера:
sudo apt install isc-dhcp-server –y
После установки DHCP-сервера необходимо указать сетевой интерфейс,
на котором он будет прослушивать запросы от клиентов. Команды для
указания сетевого интерфейса:
sudo nano /etc/default/isc-dhcp-server
INTERFACESv4="ens33
26

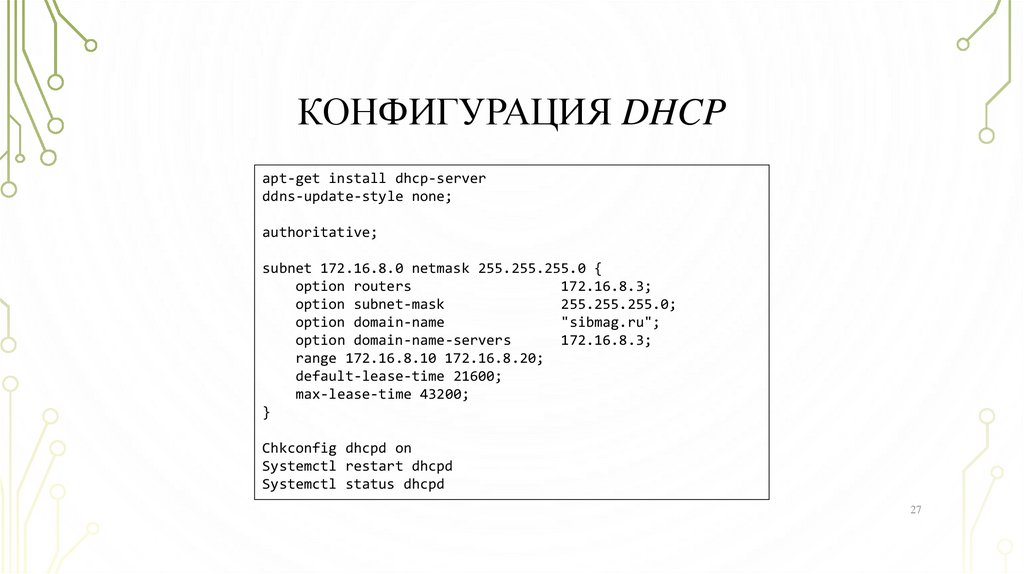

27. Конфигурация DHCP

КОНФИГУРАЦИЯ DHCP
apt-get install dhcp-server
ddns-update-style none;
authoritative;
subnet 172.16.8.0 netmask 255.255.255.0 {
option routers
172.16.8.3;
option subnet-mask
255.255.255.0;
option domain-name
"sibmag.ru";
option domain-name-servers
172.16.8.3;
range 172.16.8.10 172.16.8.20;
default-lease-time 21600;
max-lease-time 43200;
}
Chkconfig dhcpd on
Systemctl restart dhcpd
Systemctl status dhcpd
27

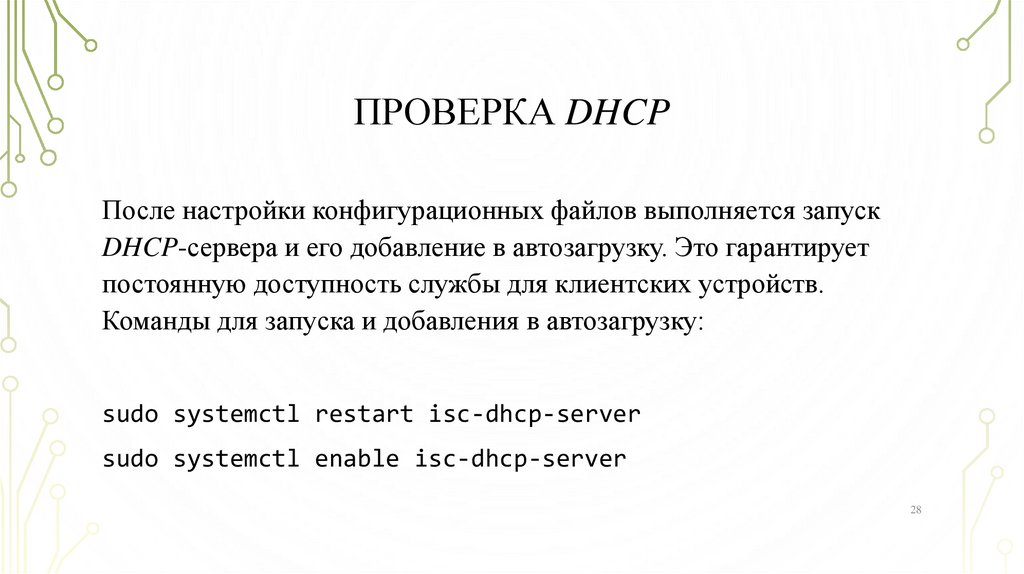

28. Проверка dhcp

ПРОВЕРКА DHCP
После настройки конфигурационных файлов выполняется запуск
DHCP-сервера и его добавление в автозагрузку. Это гарантирует
постоянную доступность службы для клиентских устройств.
Команды для запуска и добавления в автозагрузку:
sudo systemctl restart isc-dhcp-server
sudo systemctl enable isc-dhcp-server
28

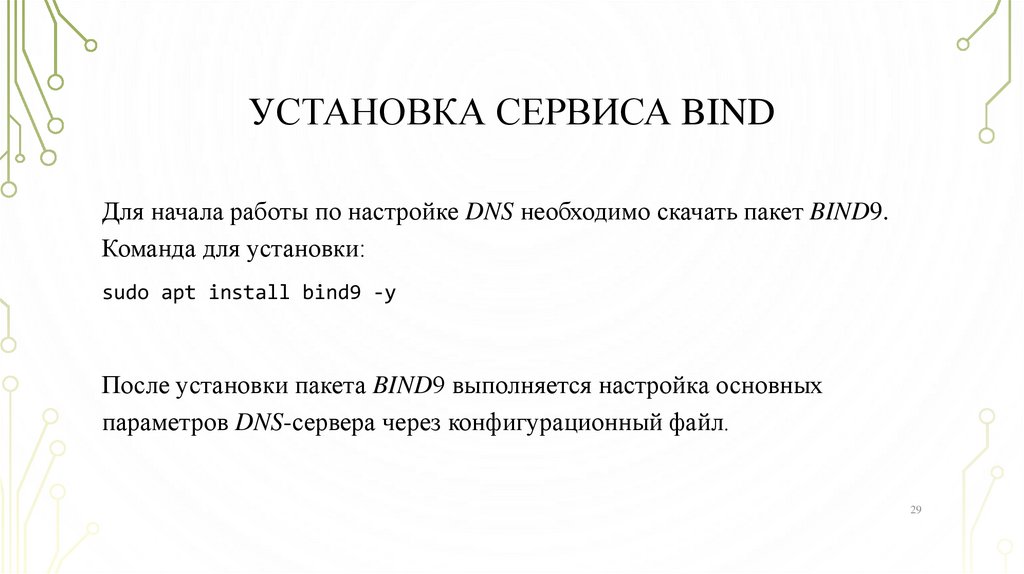

29. Установка сервиса bind

УСТАНОВКА СЕРВИСА BIND
Для начала работы по настройке DNS необходимо скачать пакет BIND9.
Команда для установки:
sudo apt install bind9 -y
После установки пакета BIND9 выполняется настройка основных
параметров DNS-сервера через конфигурационный файл.
29

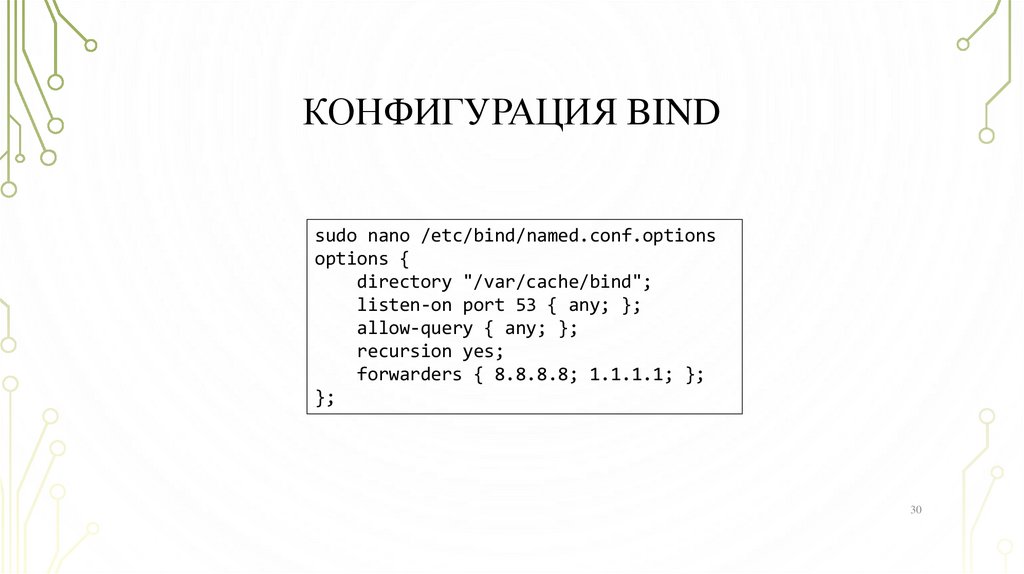

30. Конфигурация BIND

КОНФИГУРАЦИЯ BIND
sudo nano /etc/bind/named.conf.options
options {
directory "/var/cache/bind";
listen-on port 53 { any; };
allow-query { any; };
recursion yes;
forwarders { 8.8.8.8; 1.1.1.1; };
};
30

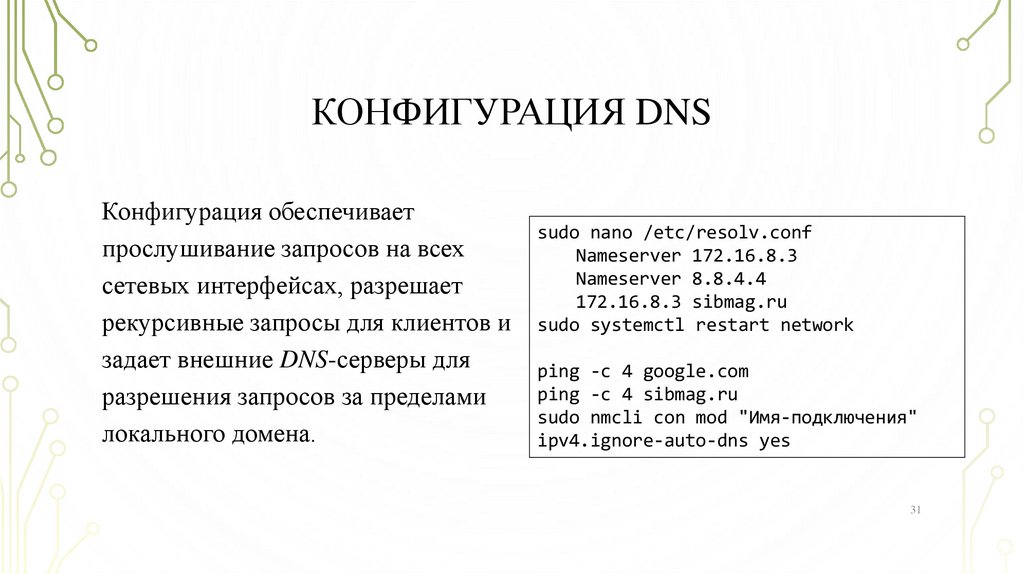

31. Конфигурация dns

КОНФИГУРАЦИЯ DNS
Конфигурация обеспечивает
прослушивание запросов на всех
сетевых интерфейсах, разрешает
рекурсивные запросы для клиентов и
задает внешние DNS-серверы для
разрешения запросов за пределами
локального домена.
sudo nano /etc/resolv.conf
Nameserver 172.16.8.3
Nameserver 8.8.4.4
172.16.8.3 sibmag.ru
sudo systemctl restart network
ping -c 4 google.com
ping -c 4 sibmag.ru
sudo nmcli con mod "Имя-подключения"
ipv4.ignore-auto-dns yes
31

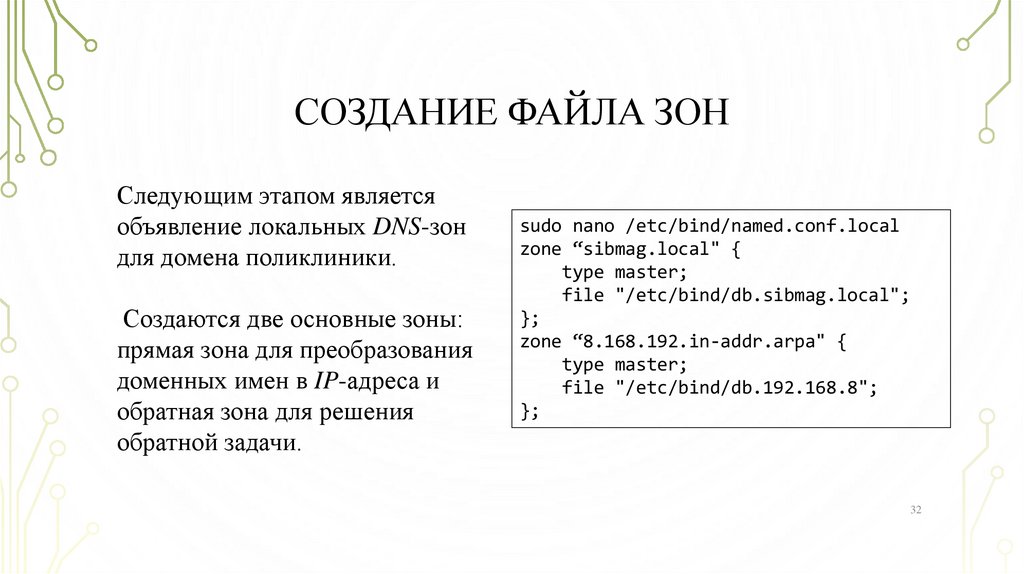

32. Создание файла зон

СОЗДАНИЕ ФАЙЛА ЗОН
Следующим этапом является
объявление локальных DNS-зон
для домена поликлиники.
Создаются две основные зоны:
прямая зона для преобразования
доменных имен в IP-адреса и
обратная зона для решения
обратной задачи.
sudo nano /etc/bind/named.conf.local
zone “sibmag.local" {
type master;
file "/etc/bind/db.sibmag.local";
};
zone “8.168.192.in-addr.arpa" {
type master;
file "/etc/bind/db.192.168.8";
};
32

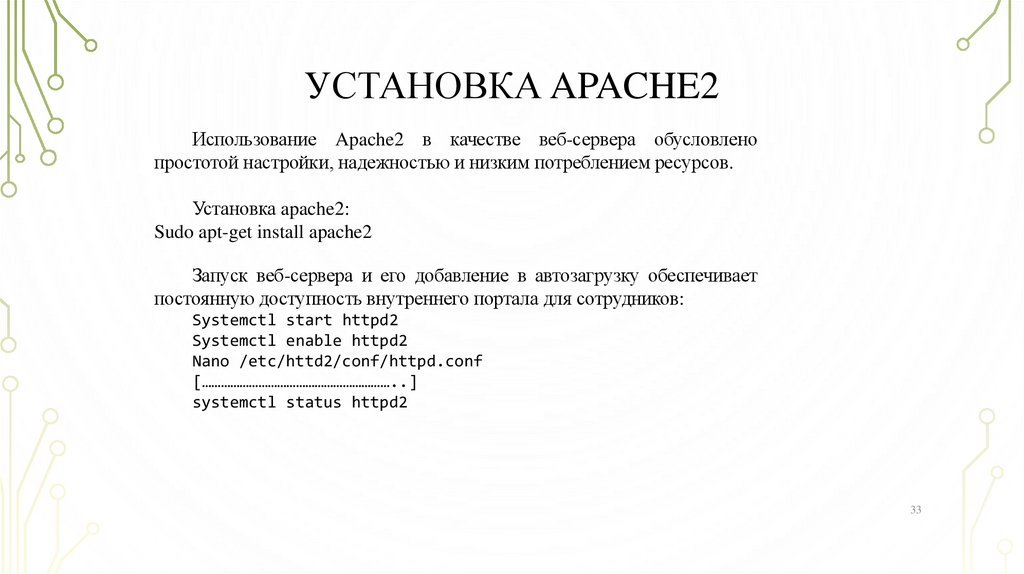

33. Установка apache2

УСТАНОВКА APACHE2
Использование Apache2 в качестве веб-сервера обусловлено
простотой настройки, надежностью и низким потреблением ресурсов.
Установка apache2:
Sudo apt-get install apache2
Запуск веб-сервера и его добавление в автозагрузку обеспечивает
постоянную доступность внутреннего портала для сотрудников:
Systemctl start httpd2
Systemctl enable httpd2
Nano /etc/httd2/conf/httpd.conf
[……………………………………………………..]
systemctl status httpd2
33

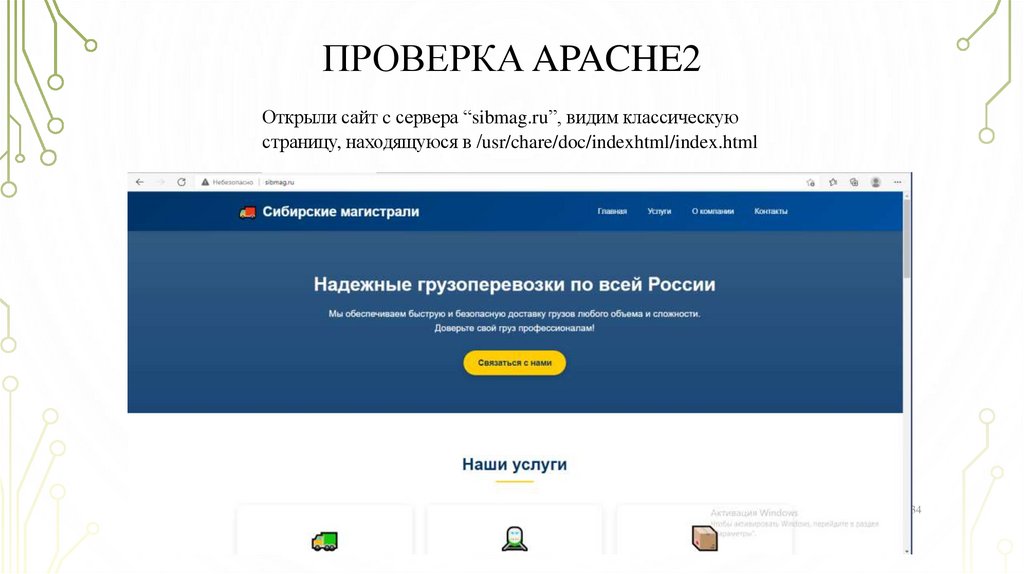

34. проверка apache2

ПРОВЕРКА APACHE2
Открыли сайт c сервера “sibmag.ru”, видим классическую
страницу, находящуюся в /usr/chare/doc/indexhtml/index.html
34

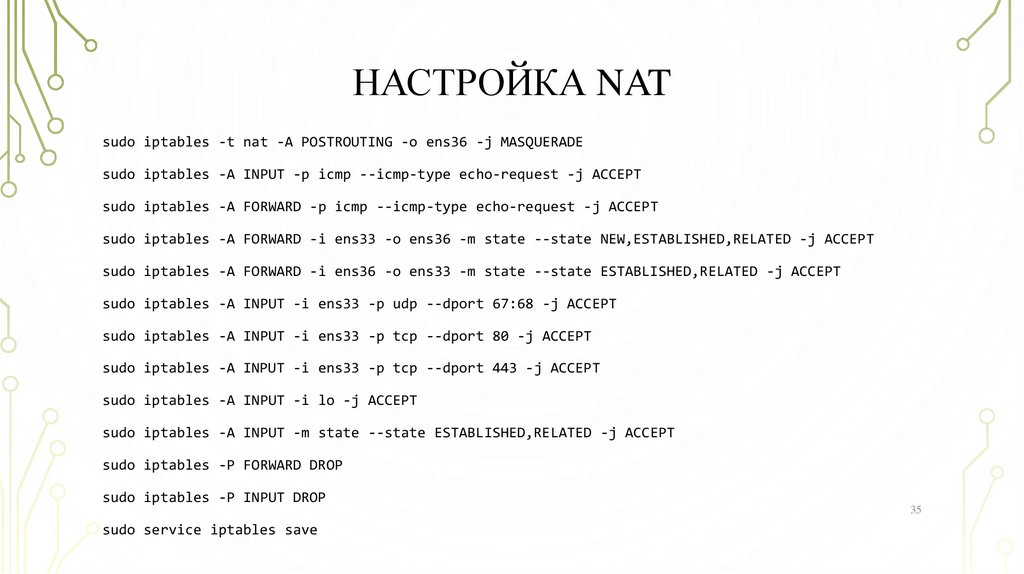

35. Настройка nat

НАСТРОЙКА NAT
sudo iptables -t nat -A POSTROUTING -o ens36 -j MASQUERADE
sudo iptables -A INPUT -p icmp --icmp-type echo-request -j ACCEPT
sudo iptables -A FORWARD -p icmp --icmp-type echo-request -j ACCEPT
sudo iptables -A FORWARD -i ens33 -o ens36 -m state --state NEW,ESTABLISHED,RELATED -j ACCEPT
sudo iptables -A FORWARD -i ens36 -o ens33 -m state --state ESTABLISHED,RELATED -j ACCEPT
sudo iptables -A INPUT -i ens33 -p udp --dport 67:68 -j ACCEPT
sudo iptables -A INPUT -i ens33 -p tcp --dport 80 -j ACCEPT
sudo iptables -A INPUT -i ens33 -p tcp --dport 443 -j ACCEPT
sudo iptables -A INPUT -i lo -j ACCEPT
sudo iptables -A INPUT -m state --state ESTABLISHED,RELATED -j ACCEPT
sudo iptables -P FORWARD DROP
sudo iptables -P INPUT DROP
sudo service iptables save
35

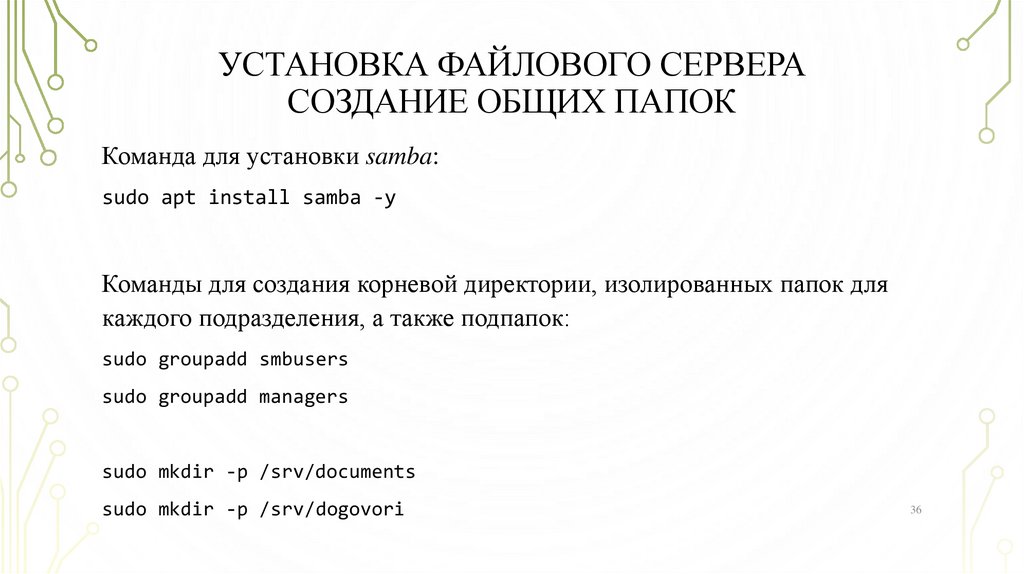

36. Установка файлового сервера Создание общих папок

УСТАНОВКА ФАЙЛОВОГО СЕРВЕРА
СОЗДАНИЕ ОБЩИХ ПАПОК
Команда для установки samba:
sudo apt install samba -y
Команды для создания корневой директории, изолированных папок для
каждого подразделения, а также подпапок:
sudo groupadd smbusers
sudo groupadd managers
sudo mkdir -p /srv/documents
sudo mkdir -p /srv/dogovori
36

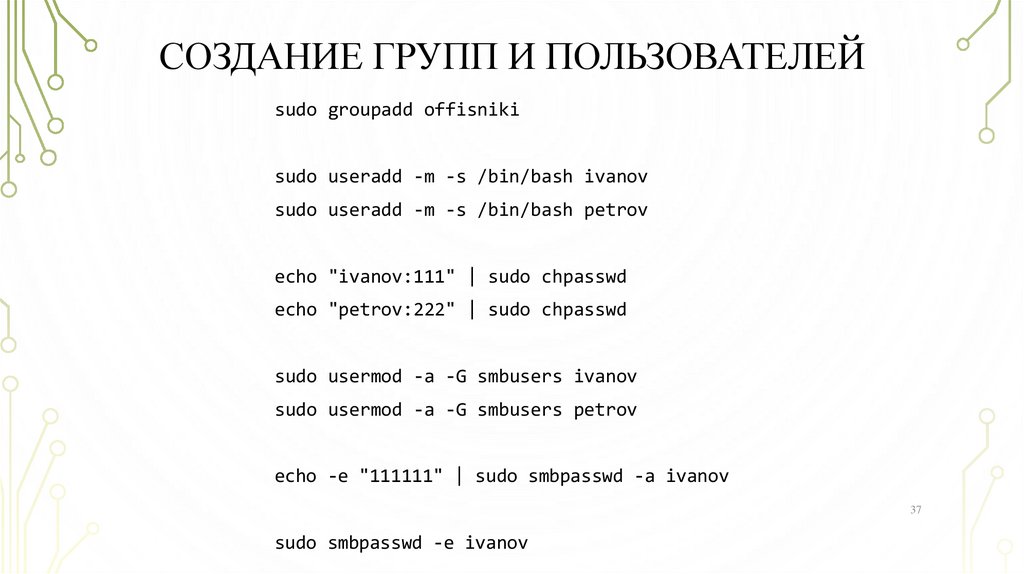

37. Создание групп и пользователей

СОЗДАНИЕ ГРУПП И ПОЛЬЗОВАТЕЛЕЙ
sudo groupadd offisniki
sudo useradd -m -s /bin/bash ivanov
sudo useradd -m -s /bin/bash petrov
echo "ivanov:111" | sudo chpasswd
echo "petrov:222" | sudo chpasswd
sudo usermod -a -G smbusers ivanov
sudo usermod -a -G smbusers petrov
echo -e "111111" | sudo smbpasswd -a ivanov
37
sudo smbpasswd -e ivanov

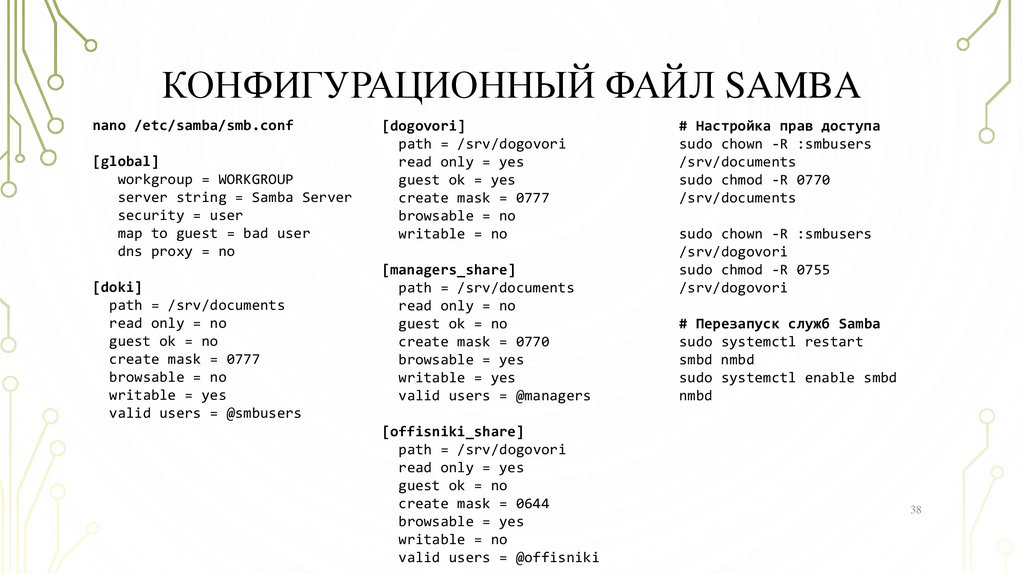

38. Конфигурационный файл samba

КОНФИГУРАЦИОННЫЙ ФАЙЛ SAMBA
nano /etc/samba/smb.conf
[global]
workgroup = WORKGROUP
server string = Samba Server
security = user
map to guest = bad user
dns proxy = no
[doki]
path = /srv/documents
read only = no
guest ok = no
create mask = 0777
browsable = no
writable = yes
valid users = @smbusers
[dogovori]
path = /srv/dogovori
read only = yes
guest ok = yes
create mask = 0777
browsable = no
writable = no
[managers_share]
path = /srv/documents
read only = no
guest ok = no
create mask = 0770
browsable = yes
writable = yes
valid users = @managers
[offisniki_share]
path = /srv/dogovori
read only = yes
guest ok = no
create mask = 0644
browsable = yes
writable = no
valid users = @offisniki
# Настройка прав доступа
sudo chown -R :smbusers
/srv/documents
sudo chmod -R 0770
/srv/documents
sudo chown -R :smbusers
/srv/dogovori
sudo chmod -R 0755
/srv/dogovori
# Перезапуск служб Samba
sudo systemctl restart
smbd nmbd
sudo systemctl enable smbd
nmbd
38

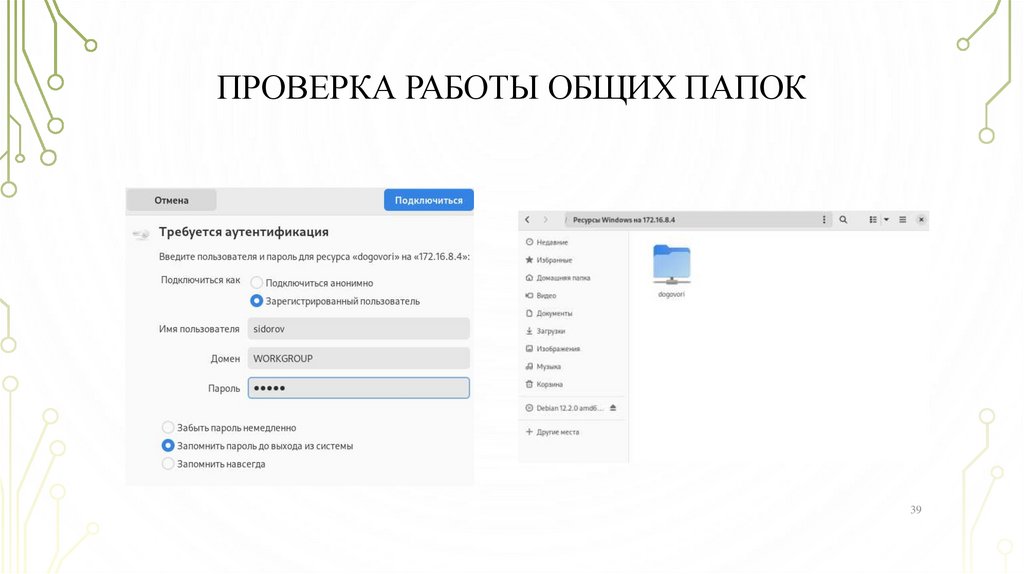

39. Проверка работы общих папок

ПРОВЕРКА РАБОТЫ ОБЩИХ ПАПОК
39

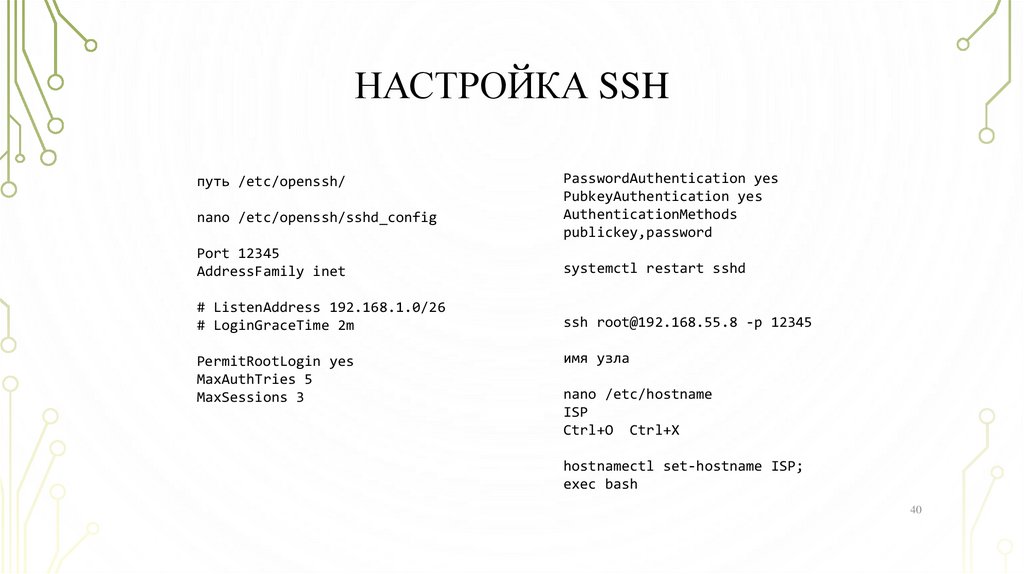

40. Настройка ssh

НАСТРОЙКА SSH
путь /etc/openssh/
nano /etc/openssh/sshd_config
PasswordAuthentication yes
PubkeyAuthentication yes
AuthenticationMethods
publickey,password
Port 12345
AddressFamily inet
systemctl restart sshd
# ListenAddress 192.168.1.0/26
# LoginGraceTime 2m
ssh root@192.168.55.8 -p 12345
PermitRootLogin yes
MaxAuthTries 5
MaxSessions 3
имя узла
nano /etc/hostname
ISP
Ctrl+O Ctrl+X
hostnamectl set-hostname ISP;
exec bash
40

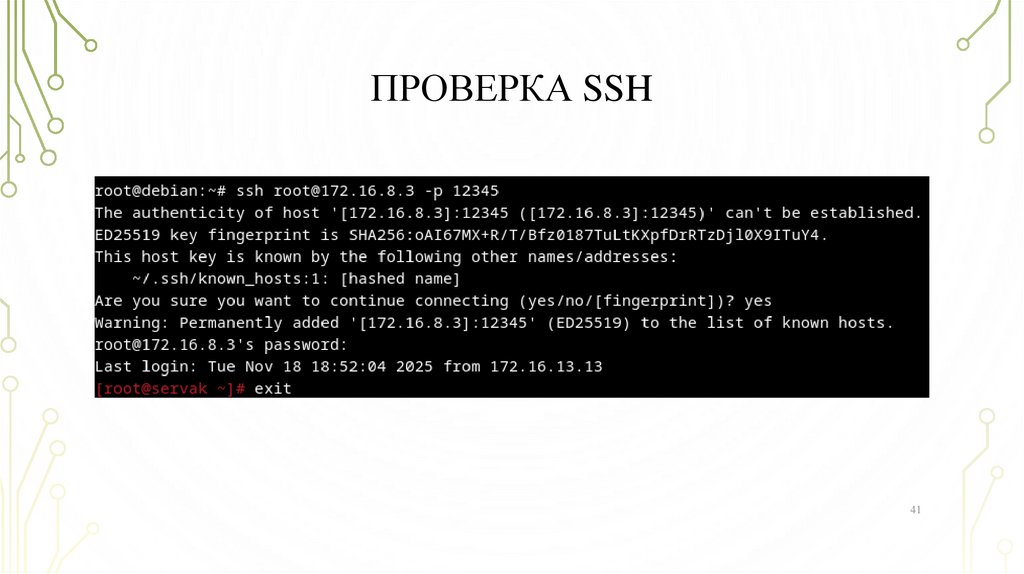

41. Проверка ssh

ПРОВЕРКА SSH
41

42. Спасибо за внимание

СПАСИБО ЗА ВНИМАНИЕ
43
