переходные процессы

1. Переходные процессы

2.

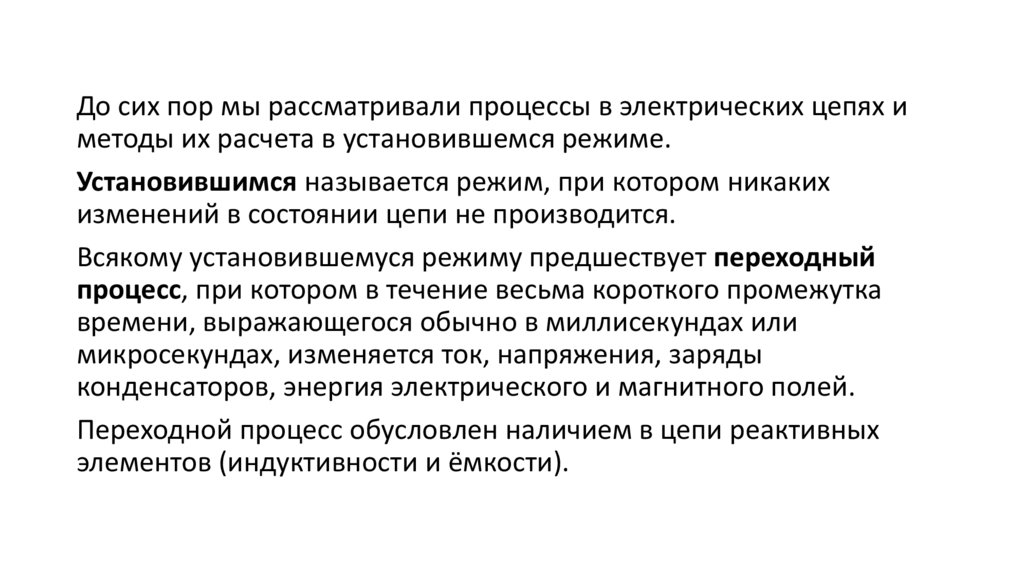

До сих пор мы рассматривали процессы в электрических цепях и
методы их расчета в установившемся режиме.
Установившимся называется режим, при котором никаких
изменений в состоянии цепи не производится.
Всякому установившемуся режиму предшествует переходный
процесс, при котором в течение весьма короткого промежутка
времени, выражающегося обычно в миллисекундах или
микросекундах, изменяется ток, напряжения, заряды
конденсаторов, энергия электрического и магнитного полей.
Переходной процесс обусловлен наличием в цепи реактивных
элементов (индуктивности и ёмкости).

3.

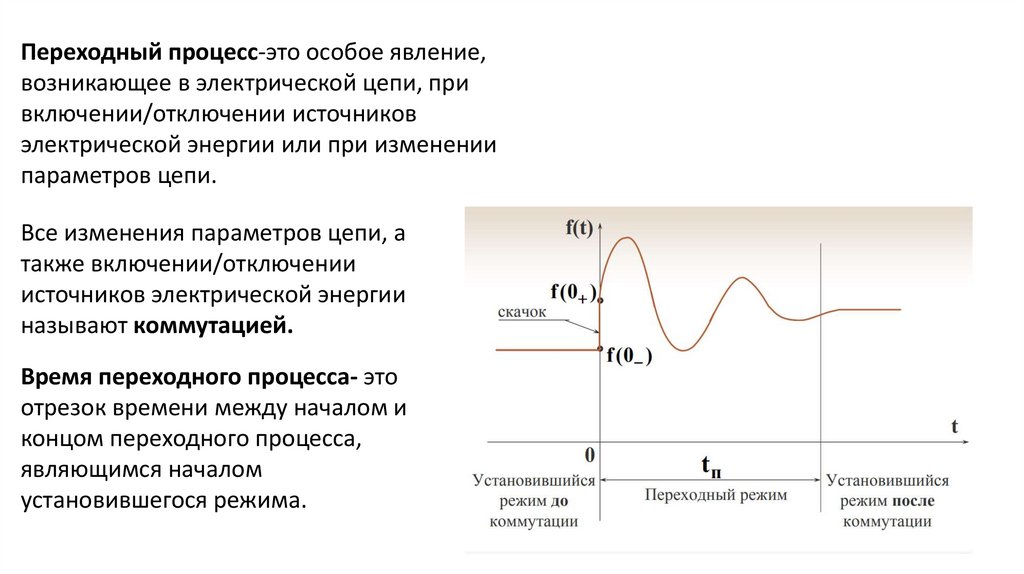

Переходный процесс-это особое явление,
возникающее в электрической цепи, при
включении/отключении источников
электрической энергии или при изменении
параметров цепи.
Все изменения параметров цепи, а
также включении/отключении
источников электрической энергии
называют коммутацией.
Время переходного процесса- это
отрезок времени между началом и
концом переходного процесса,
являющимся началом
установившегося режима.

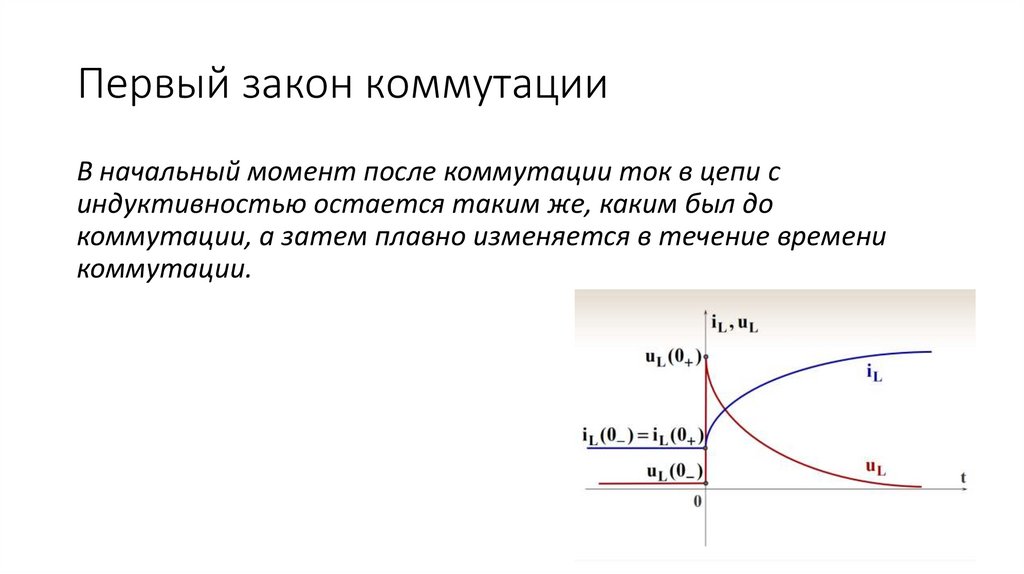

4. Первый закон коммутации

В начальный момент после коммутации ток в цепи с
индуктивностью остается таким же, каким был до
коммутации, а затем плавно изменяется в течение времени
коммутации.

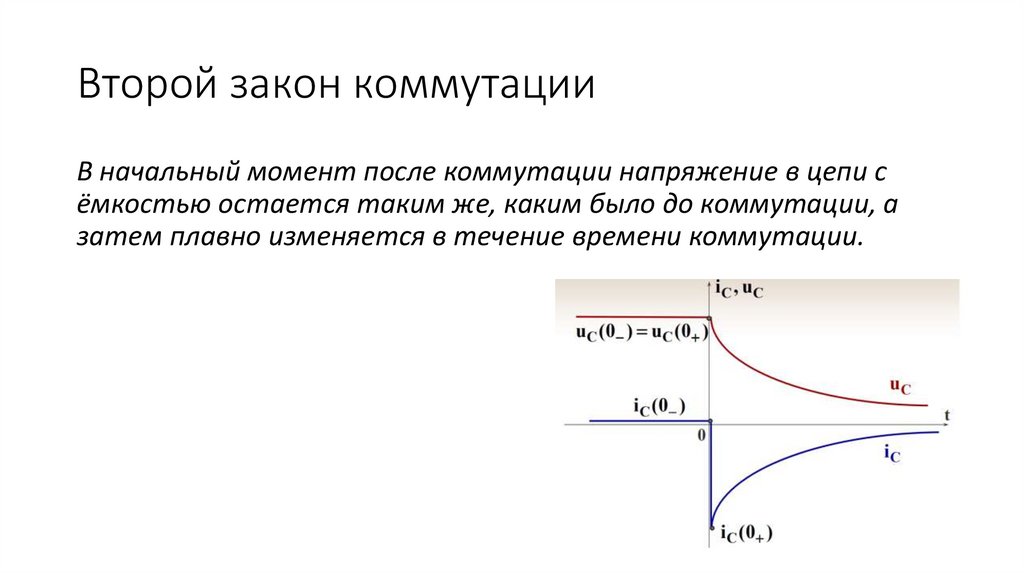

5. Второй закон коммутации

В начальный момент после коммутации напряжение в цепи с
ёмкостью остается таким же, каким было до коммутации, а
затем плавно изменяется в течение времени коммутации.
