ВУЦ_ОП_Т1_Л_1_2025

1.

МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное автономное образовательное учреждение высшего образования
«Санкт-Петербургский государственный университет аэрокосмического приборостроения»
ДИСЦИПЛИНА
«ОГНЕВАЯ ПОДГОТОВКА ИЗ СТРЕЛКОВОГО ОРУЖИЯ»
ТЕМА № 1
ОСНОВЫ СТРЕЛЬБЫ
ЛЕКЦИЯ № 1
БАЛЛИСТИКА СТРЕЛКОВОГО ОРУЖИЯ

2.

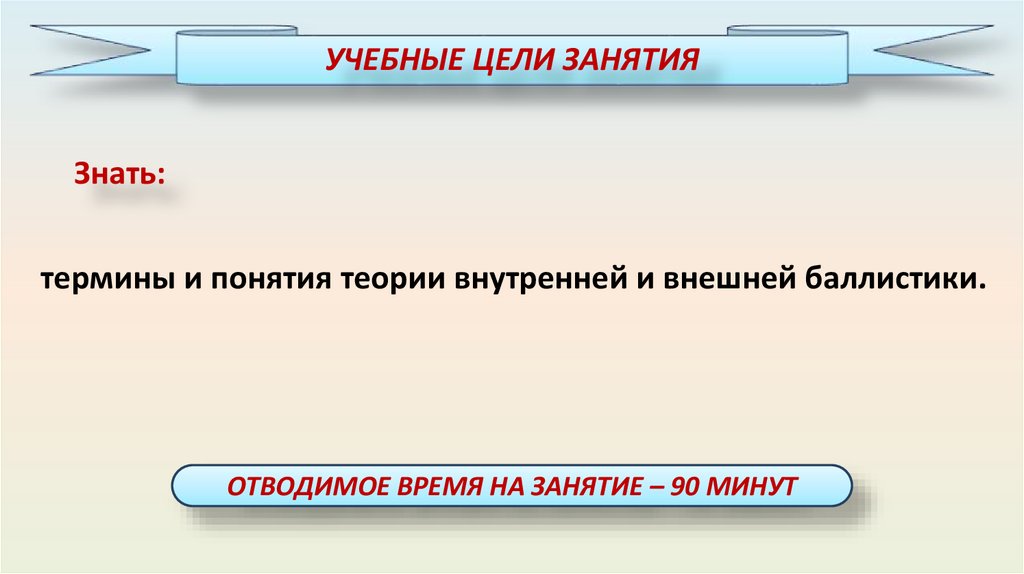

УЧЕБНЫЕ ЦЕЛИ ЗАНЯТИЯ
Знать:
термины и понятия теории внутренней и внешней баллистики.
ОТВОДИМОЕ ВРЕМЯ НА ЗАНЯТИЕ – 90 МИНУТ

3.

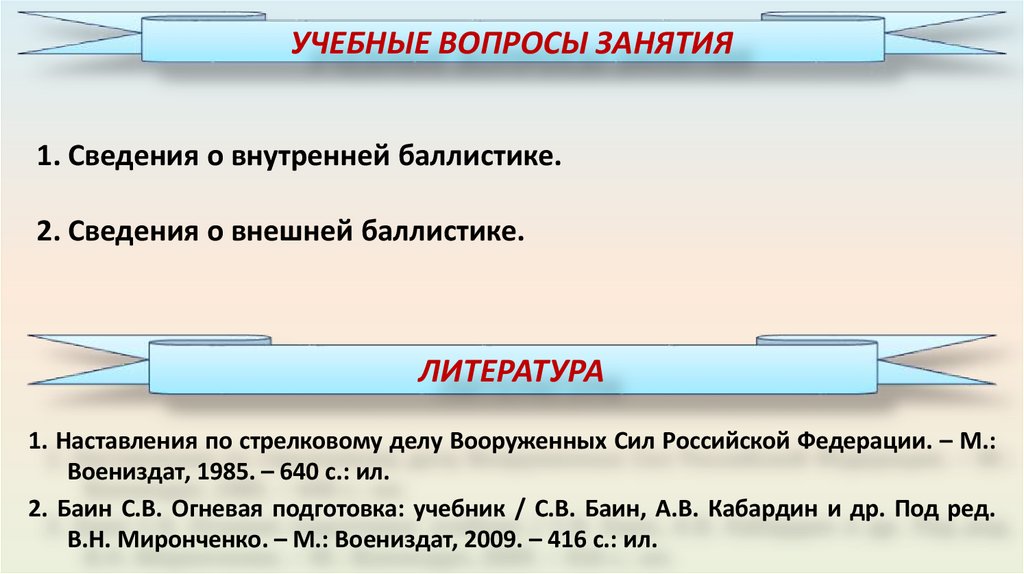

УЧЕБНЫЕ ВОПРОСЫ ЗАНЯТИЯ
1. Сведения о внутренней баллистике.
2. Сведения о внешней баллистике.
ЛИТЕРАТУРА
1. Наставления по стрелковому делу Вооруженных Сил Российской Федерации. – М.:
Воениздат, 1985. – 640 с.: ил.
2. Баин С.В. Огневая подготовка: учебник / С.В. Баин, А.В. Кабардин и др. Под ред.
В.Н. Миронченко. – М.: Воениздат, 2009. – 416 с.: ил.

4.

ВОПРОС 1
СВЕДЕНИЯ О ВНУТРЕННЕЙ БАЛЛИСТИКЕ

5.

Баллистика – (нем. Ballistik, от греч. Ballo – бросаю) это наука о движении тел,
брошенных в пространстве, основанная на математике и физике.
Она занимается, главным образом, исследованием движения пуль и снарядов,
выпущенных из огнестрельного оружия, ракетных снарядов и баллистических
ракет.
БАЛЛИСТИКА
АРТИЛЛЕРИЙСКИХ СИСТЕМ
РЕАКТИВНЫХ СИСТЕМ
ВНУТРЕННЯЯ
ВНУТРЕННЯЯ
ВНЕШНЯЯ
ВНЕШНЯЯ
Внутренняя баллистика – изучает движение снарядов внутри ствола под
действием пороховых газов

6.

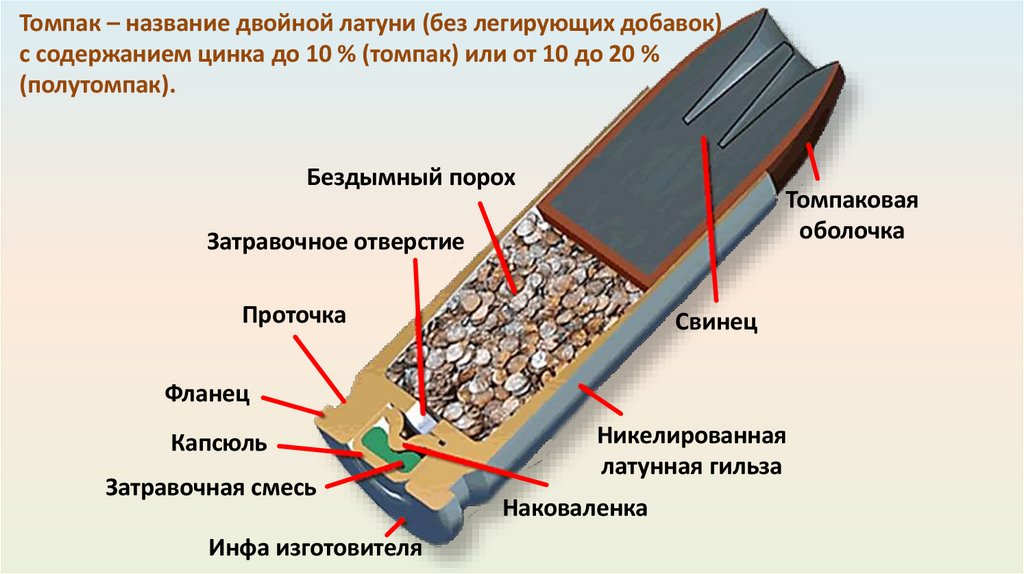

Томпак – название двойной латуни (без легирующих добавок)
с содержанием цинка до 10 % (томпак) или от 10 до 20 %
(полутомпак).
Бездымный порох
Томпаковая
оболочка
Затравочное отверстие
Проточка
Свинец
Фланец
Капсюль
Затравочная смесь
Инфа изготовителя
Никелированная
латунная гильза
Наковаленка

7.

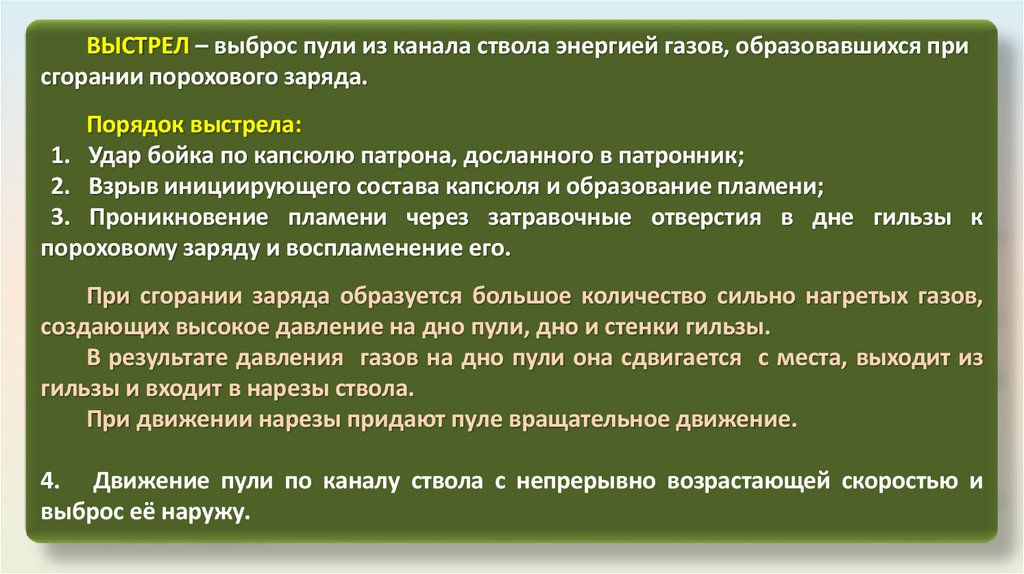

ВЫСТРЕЛ – выброс пули из канала ствола энергией газов, образовавшихся при
сгорании порохового заряда.
Порядок выстрела:
1. Удар бойка по капсюлю патрона, досланного в патронник;
2. Взрыв инициирующего состава капсюля и образование пламени;
3. Проникновение пламени через затравочные отверстия в дне гильзы к
пороховому заряду и воспламенение его.
При сгорании заряда образуется большое количество сильно нагретых газов,
создающих высокое давление на дно пули, дно и стенки гильзы.
В результате давления газов на дно пули она сдвигается с места, выходит из
гильзы и входит в нарезы ствола.
При движении нарезы придают пуле вращательное движение.
4. Движение пули по каналу ствола с непрерывно возрастающей скоростью и
выброс её наружу.

8.

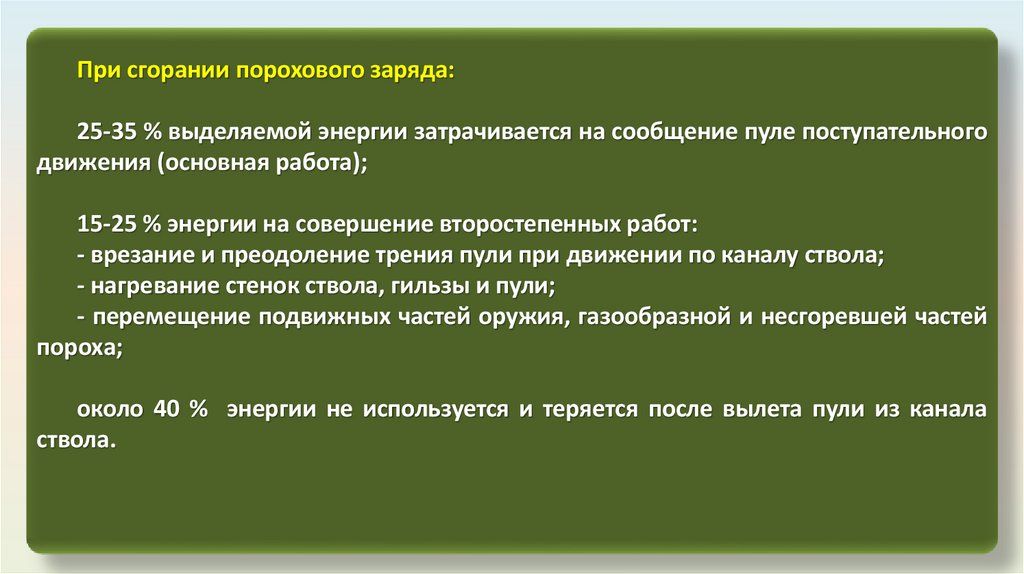

При сгорании порохового заряда:
25-35 % выделяемой энергии затрачивается на сообщение пуле поступательного
движения (основная работа);
15-25 % энергии на совершение второстепенных работ:
- врезание и преодоление трения пули при движении по каналу ствола;
- нагревание стенок ствола, гильзы и пули;
- перемещение подвижных частей оружия, газообразной и несгоревшей частей
пороха;
около 40 % энергии не используется и теряется после вылета пули из канала
ствола.

9.

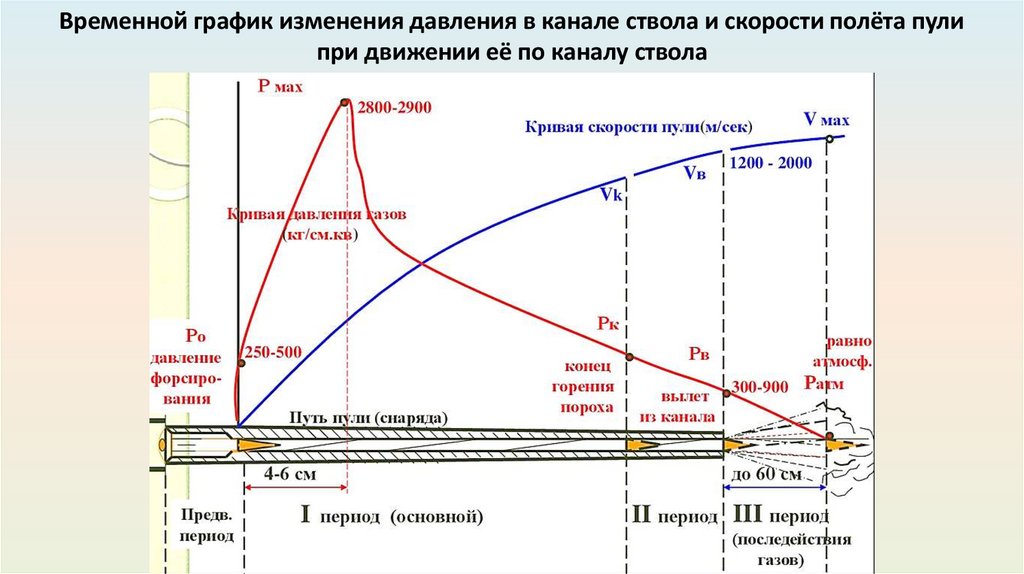

Временной график изменения давления в канале ствола и скорости полёта пули
при движении её по каналу ствола

10.

Длится от начала
движения
пули до
момента
полного
сгорания порохового
ПЕРИОДЫ
ДВИЖЕНИЯ
ПУЛИ
В КАНАЛЕ
СТВОЛА
заряда.
В этот период
горение
порохового
заряда
происходит
в быстро
изменяющемся
Длится
от начала
момента
полного
сгорания
порохового
заряда
до
момента
вылета
Длится
от
горения
порохового
заряда
до полного
врезания
оболочки
ПРЕДВАРИТЕЛЬНЫЙ
объеме.
пули
каналаствола.
ствола.
пули
визнарезы
ПЕРИОД
В
начале
периода,
когда
скорость
движения газов
пули по
каналу ствола
еще
пороховых
прекращается,
ВС началом
течение этого периода
периода приток
в канале
ствола создается
давление однако
газов,
невелика, количество газов растет быстрее, чем объем запульного пространства,
сильно
сжатые
нагретые
расширяются
и, оказывая
давление
на пулю,
необходимое
дляи того,
чтобыгазы
сдвинуть
пулю с места
и преодолеть
сопротивление
давление газов быстро повышается и достигает наибольшей величины.
увеличивают
скорость ее
движения.
ее
оболочки
ввылета
нарезы
ствола.
ПЕРВЫЙ
Длится
отврезанию
момента
пули
из(ОСНОВНОЙ)
канала
ствола дои момента
Это давление
называется
максимальным
давлением
составляетпрекращения
2800 – 2900
Спад
давления
во
втором
периоде
происходит
довольно
быстро
и
у дульного
Это
давление
называется
давлением
форсирования.
2
ПЕРИОД
действия
кг/см . пороховых газов на пулю.
2 в зависимости
среза
– создается
дульное
давление
– составляет
у прохождении
различных
образцов
оружия
300-900
Оно
достигает
250-500
кг/см
от устройства
веса
пули
В
течение
этого
периода
пороховые
газы,
истекающие
изнарезов,
канала
ствола
со
Оно
у
стрелкового
оружия
при
пулей
4-6
см
пути.
2
кг/см
.
искоростью
твердости
ее оболочки.
1200-2000
м/сек,
продолжают
воздействовать
пулю
и сообщают
ей
В следствии
быстрого
увеличения
скорости
движения на
пули,
объем
запульного
Скорость увеличивается
пули
момент
вылетапритока
ее заряда
из канала
ствола
(дульная
скорость)
Принимают,
чтовгорение
порохового
в этом
периоде
происходит
в
дополнительную
скорость.
пространства
быстрее
новых
газов,
и давление
начинает
ВТОРОЙ
(РАБОЧИЙ)
несколько
меньше
начальной
постоянном
объеме,
оболочкаскорости.
врезается
в нарезы
мгновенно,
движение
пули
Наибольшей
(максимальной)
скорости пуля
достигает
в конце атретьего
периода
падать.
ПЕРИОД
У
некоторых
стрелкового
оружия,
особенно
короткоствольных
на удалении
нескольких
сантиметров
дульного
срезадавления.
ствола.
Этот период
начинается
сразу
жевидов
придесятков
достижении
в канале
ствола
давления
форсирования.
К концу
периода
оно
равно
примерно
2/3
отот
максимального
(например,
Макарова),
период
такдно
какпули
полного
заканчивается
в тот момент,
когда второй
давление
пороховых
газов периода
на
будет
Скорость пистолет
движения
пули постоянно
возрастает
иотсутствует,
к концу
достигает
уравновешено
сгорания
заряда
квоздуха.
моменту вылета пули из канала ствола фактически
примернопорохового
3/4 сопротивлением
начальной
скорости.
ТРЕТИЙ
ПЕРИОДдо того, как пуля вылетит из канала
Пороховой заряд полностью сгорает
незадолго
не происходит.
(ПОСЛЕДСТВИЯ ГАЗОВ)
ствола.

11.

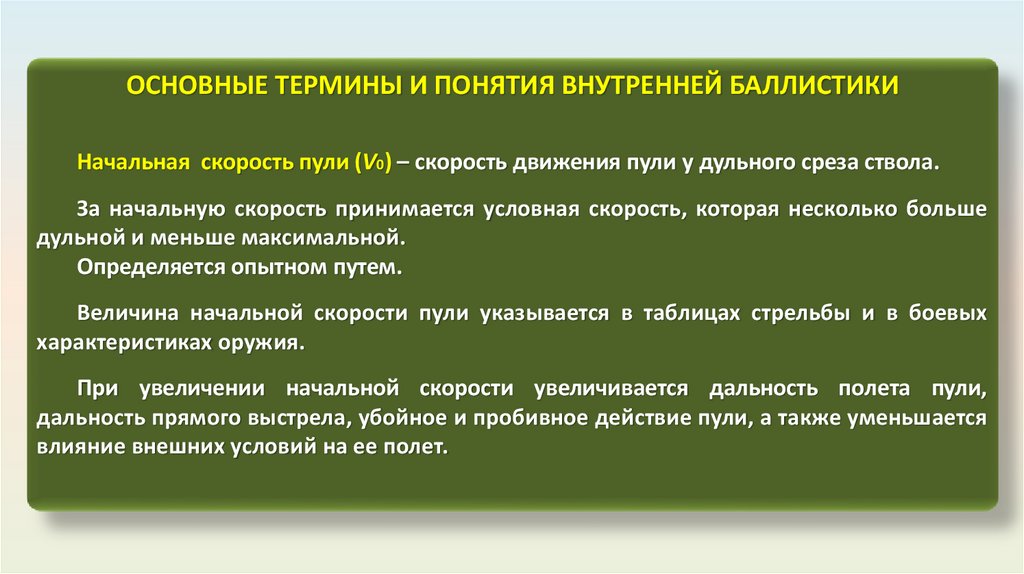

ОСНОВНЫЕ ТЕРМИНЫ И ПОНЯТИЯ ВНУТРЕННЕЙ БАЛЛИСТИКИ
Начальная скорость пули (V0) – скорость движения пули у дульного среза ствола.
За начальную скорость принимается условная скорость, которая несколько больше
дульной и меньше максимальной.
Определяется опытном путем.
Величина начальной скорости пули указывается в таблицах стрельбы и в боевых
характеристиках оружия.
При увеличении начальной скорости увеличивается дальность полета пули,
дальность прямого выстрела, убойное и пробивное действие пули, а также уменьшается
влияние внешних условий на ее полет.

12.

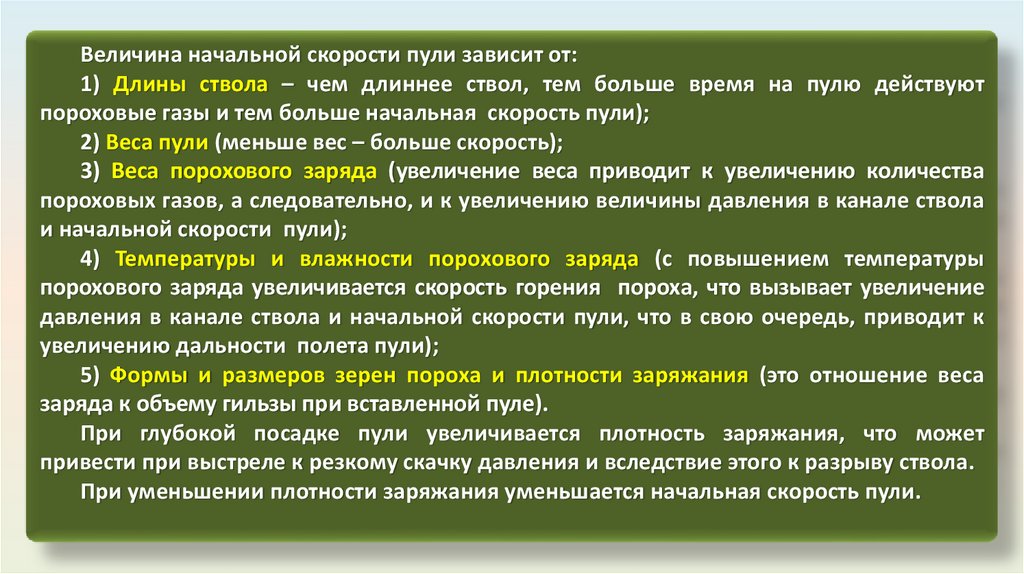

Величина начальной скорости пули зависит от:
1) Длины ствола – чем длиннее ствол, тем больше время на пулю действуют
пороховые газы и тем больше начальная скорость пули);
2) Веса пули (меньше вес – больше скорость);
3) Веса порохового заряда (увеличение веса приводит к увеличению количества
пороховых газов, а следовательно, и к увеличению величины давления в канале ствола
и начальной скорости пули);
4) Температуры и влажности порохового заряда (с повышением температуры
порохового заряда увеличивается скорость горения пороха, что вызывает увеличение
давления в канале ствола и начальной скорости пули, что в свою очередь, приводит к
увеличению дальности полета пули);
5) Формы и размеров зерен пороха и плотности заряжания (это отношение веса
заряда к объему гильзы при вставленной пуле).
При глубокой посадке пули увеличивается плотность заряжания, что может
привести при выстреле к резкому скачку давления и вследствие этого к разрыву ствола.
При уменьшении плотности заряжания уменьшается начальная скорость пули.

13.

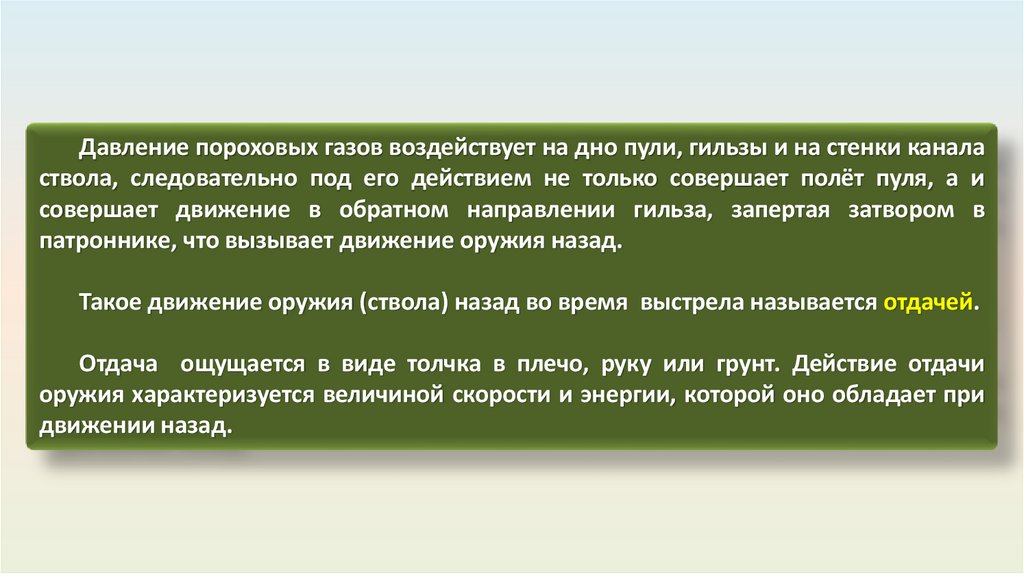

Давление пороховых газов воздействует на дно пули, гильзы и на стенки канала
ствола, следовательно под его действием не только совершает полёт пуля, а и
совершает движение в обратном направлении гильза, запертая затвором в
патроннике, что вызывает движение оружия назад.
Такое движение оружия (ствола) назад во время выстрела называется отдачей.
Отдача ощущается в виде толчка в плечо, руку или грунт. Действие отдачи
оружия характеризуется величиной скорости и энергии, которой оно обладает при
движении назад.

14.

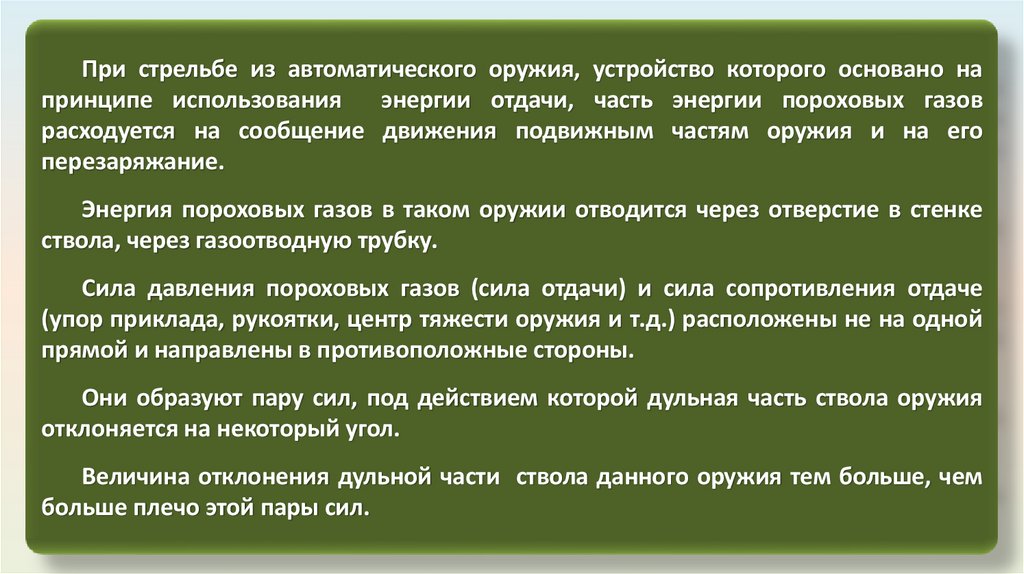

При стрельбе из автоматического оружия, устройство которого основано на
принципе использования
энергии отдачи, часть энергии пороховых газов
расходуется на сообщение движения подвижным частям оружия и на его
перезаряжание.
Энергия пороховых газов в таком оружии отводится через отверстие в стенке
ствола, через газоотводную трубку.
Сила давления пороховых газов (сила отдачи) и сила сопротивления отдаче
(упор приклада, рукоятки, центр тяжести оружия и т.д.) расположены не на одной
прямой и направлены в противоположные стороны.
Они образуют пару сил, под действием которой дульная часть ствола оружия
отклоняется на некоторый угол.
Величина отклонения дульной части ствола данного оружия тем больше, чем
больше плечо этой пары сил.

15.

ВОПРОС 2
СВЕДЕНИЯ О ВНЕШНЕЙ БАЛЛИСТИКЕ

16.

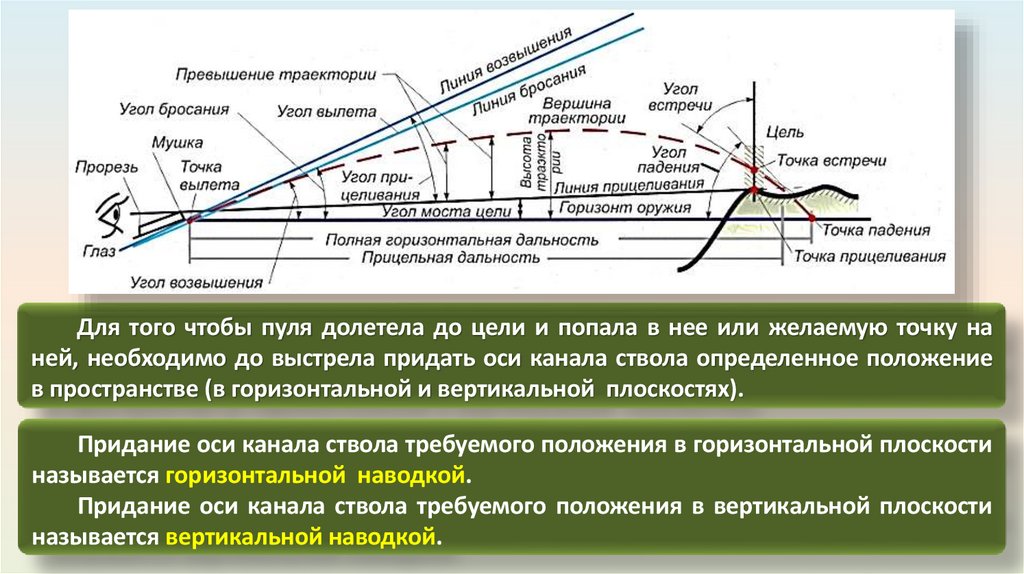

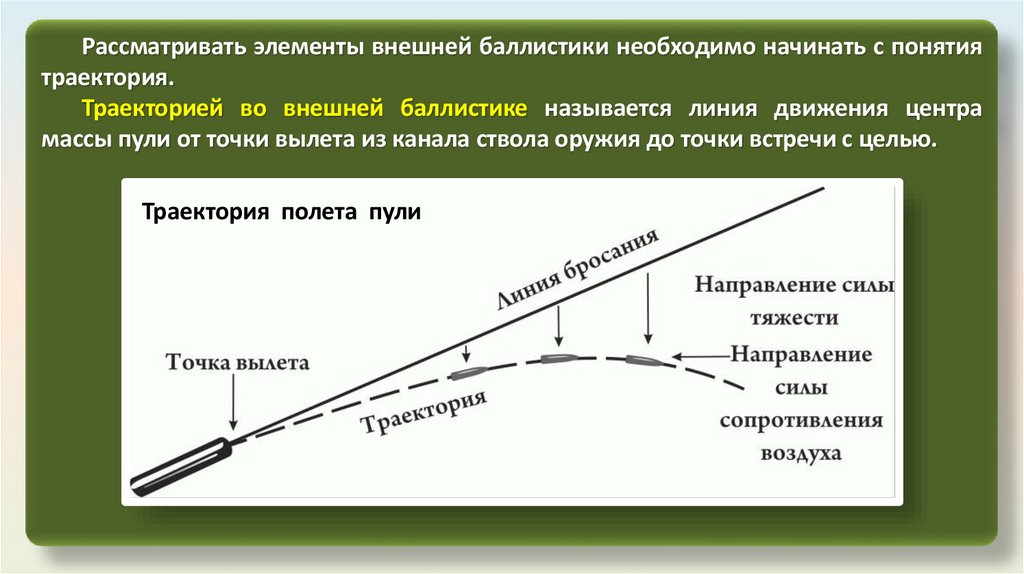

Рассматривать элементы внешней баллистики необходимо начинать с понятия
траектория.
Траекторией во внешней баллистике называется линия движения центра
массы пули от точки вылета из канала ствола оружия до точки встречи с целью.
Траектория полета пули

17.

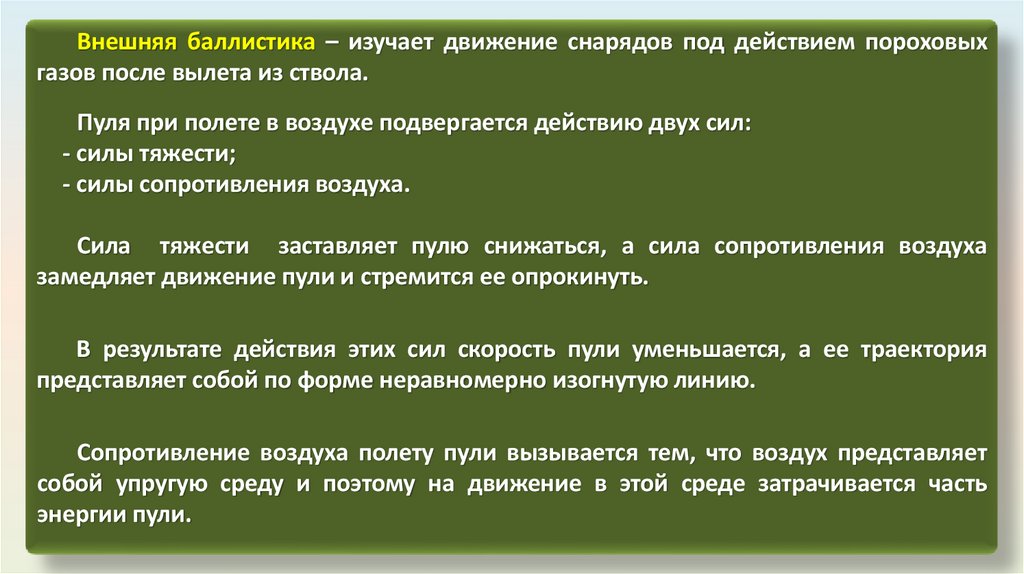

Внешняя баллистика – изучает движение снарядов под действием пороховых
газов после вылета из ствола.
Пуля при полете в воздухе подвергается действию двух сил:
- силы тяжести;
- силы сопротивления воздуха.
Сила тяжести заставляет пулю снижаться, а сила сопротивления воздуха
замедляет движение пули и стремится ее опрокинуть.
В результате действия этих сил скорость пули уменьшается, а ее траектория
представляет собой по форме неравномерно изогнутую линию.
Сопротивление воздуха полету пули вызывается тем, что воздух представляет
собой упругую среду и поэтому на движение в этой среде затрачивается часть
энергии пули.

18.

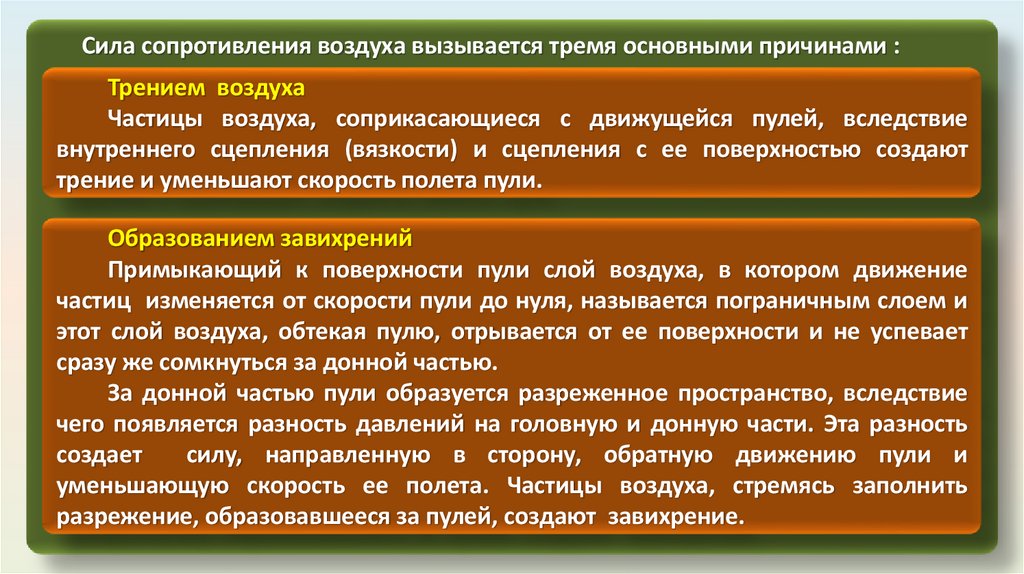

Сила сопротивления воздуха вызывается тремя основными причинами :
Трением воздуха
Частицы воздуха, соприкасающиеся с движущейся пулей, вследствие
внутреннего сцепления (вязкости) и сцепления с ее поверхностью создают
трение и уменьшают скорость полета пули.
Образованием завихрений
Примыкающий к поверхности пули слой воздуха, в котором движение
частиц изменяется от скорости пули до нуля, называется пограничным слоем и
этот слой воздуха, обтекая пулю, отрывается от ее поверхности и не успевает
сразу же сомкнуться за донной частью.
За донной частью пули образуется разреженное пространство, вследствие
чего появляется разность давлений на головную и донную части. Эта разность
создает
силу, направленную в сторону, обратную движению пули и
уменьшающую скорость ее полета. Частицы воздуха, стремясь заполнить
разрежение, образовавшееся за пулей, создают завихрение.

19.

Образованием баллистической волны
Пуля при полете сталкивается с частицами воздуха и заставляет их
колебаться.
Вследствие этого перед пулей повышается плотность воздуха и образуются
звуковые волны и полет пули сопровождается характерным звуком.
При скорости полета пули, меньшей скорости звука, образование этих волн
оказывает незначительное влияние на ее полет, так как
волны
распространяются быстрее скорости полета пули.
При скорости полета пули, большей скорости звука, от набегания звуковых
волн
друг на друга создается волна сильно уплотненного воздуха –
баллистическая волна, замедляющая скорость полета пули, так как пуля тратит
часть своей энергии на создание этой волны.

20.

Силы, действующие на пулю, после вылета из канала ствола
Равнодействующая (суммарная) всех сил, образующаяся вследствие влияния
воздуха на полет пули, составляет силу сопротивления воздуха.
Точка приложения силы сопротивления называется центром сопротивления.
Действие силы сопротивления на полет пули очень велико. Она вызывает
уменьшение скорости и дальности полета пули.
Для того, чтобы пуля не опрокидывалась под действием силы сопротивления
воздуха, ей придают с помощью нарезов в канале ствола вращательное движение
(для АКМ скорость вращения пули в полёте – 3000 об/сек).

21.

Для описания траектории полёта пули в теории внешней баллистики приняты
следующие определения
Прямая
линия,
являющаяся
продолжением
оси
канала
ствола
вбросания,
момент
часть
траектории
от
вершины
до
точки
называется
нисходящей
Вертикальная
проходящая
через
возвышения,
Угол,
заключенный
линией
возвышения
и и горизонтом
оружия,
линия,
являющаяся
продолжением
оси
канала
наведенного
Угол,
Время
заключенный
движения
пули
между
отствола
точки
линией
вылета
до
возвышения
точки
падения
называется
линией
полным
заключенный
между
линией
бросания
илинию
горизонтом
оружия,
Расстояние
отвплоскость,
точки
вылета
точки
падения
называется
полной
Наивысшая
точка
траектория
называется
вершиной
траектории.
заключенный
между
касательной
кпадения
траектории
вствола
точке
падения
и
Часть
траектории
от
точки
до
называется
восходящей
ветвью
Скорость
пули
точке
падения
называется
окончательной
скоростью.
Горизонтальная
плоскость,
проходящая
через
точку
вылета
иназывается
падения,
Центр
дульного
среза
называется
точкой
вылета.
Точка
вылета
Точка
пересечения
траектории
сдовершины
горизонтом
оружия
называется
точкой
вылета
пули,
называется
линией
бросания.
Она
не
совпадает
с линией
ветвью
траектории.
плоскостью
стрельбы.
называется
углом
возвышения.
Если
уголзначение,
отрицательный,
то он
называется
оружия,
называется
линией
возвышения.
временем
полета.
углом
вылета.
углом
бросания.
горизонтальной
дальностью.
Максимальное
примерно,
составляет
3–
горизонтом
оружия,
называется
угломэтот
падения.
называется
горизонтом
оружия.
Горизонт
оружия
сбоку
имеет
вид
является
началом
траектории.
падения.
возвышения
из-залинии.
отдачиТраектория
оружия.
углом
(снижения).
4 км. склонения
горизонтальной
дважды пересекает горизонт оружия – в
точке вылета и в точке падения.

22.

Для того чтобы пуля долетела до цели и попала в нее или желаемую точку на
ней, необходимо до выстрела придать оси канала ствола определенное положение
в пространстве (в горизонтальной и вертикальной плоскостях).
Придание оси канала ствола требуемого положения в горизонтальной плоскости
называется горизонтальной наводкой.
Придание оси канала ствола требуемого положения в вертикальной плоскости
называется вертикальной наводкой.

23.

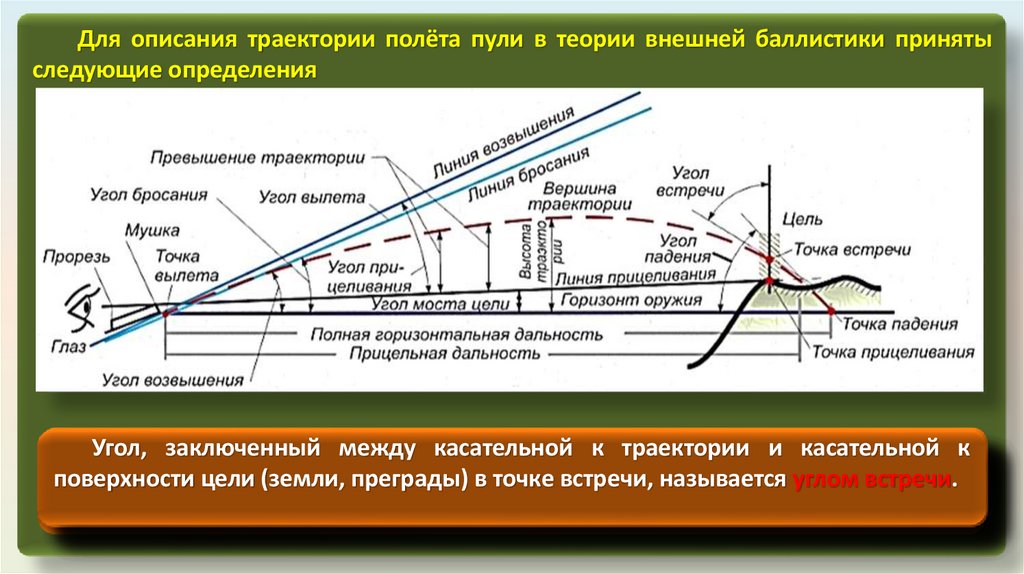

Для описания траектории полёта пули в теории внешней баллистики приняты
следующие определения
Угол,
заключенный
между
касательной
кчерез
траектории
ипрорези
касательной
к
Точка
на
цели
или
вне
ее,
вотдо
которую
наводится
оружие,
называется
точкой
Прямая
линия,
проходящая
глаза
стрелка
середину
Точка
пересечения
траектории
сточки
поверхностью
цели
(земли,
преграды)
от
точки
вылета
по
линии
цели
наклонной
Угол,
Кратчайшее
Расстояние
Прямая,
заключенный
соединяющая
расстояние
точки
между
вылета
точку
от любой
линией
линей
вылета
доцели
прицеливания
свозвышения
целью,
траектории
пересечения
называется
идо
иназывается
линей
траектории
линии
горизонтом
линией
прицеливания,
прицеливания
цели.
с прицела
оружия,
линией
Она
поверхности
цели
(земли, ипреграды)
точке встречи,
называется
углом
встречи.
прицеливания
(наводки).
(на
уровне
сточкой
ее
краями)
вершину вмушки
в точку
прицеливания,
называется
называется
встречи.
дальностью
(“дальность
доприцельной
цели”).
прицеливания
лежит
на линии
углом
превышением
называется
прицеливания.
прицеливания.
места
цели.
траектории
над
дальностью.
линей
прицеливания.
линией прицеливания.

24.

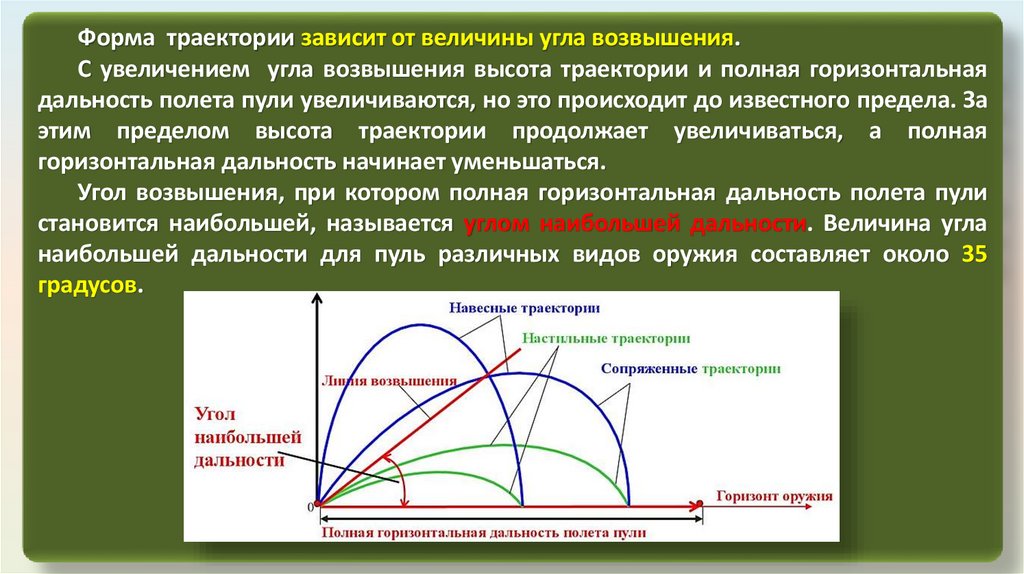

Форма траектории зависит от величины угла возвышения.
С увеличением угла возвышения высота траектории и полная горизонтальная
дальность полета пули увеличиваются, но это происходит до известного предела. За
этим пределом высота траектории продолжает увеличиваться, а полная
горизонтальная дальность начинает уменьшаться.
Угол возвышения, при котором полная горизонтальная дальность полета пули
становится наибольшей, называется углом наибольшей дальности. Величина угла
наибольшей дальности для пуль различных видов оружия составляет около 35
градусов.

25.

При стрельбе из одного и того же оружия (при одинаковых начальных
получаемые
при
при углах
углах
возвышения,
возвышения,
меньших
больших
угла наибольшей
Траектории,
имеющие
одинаковую
горизонтальную
дальность
при разных
При
стрельбеполучаемые
из стрелкового
оружия
и гранатометов
используются
только
скоростях) можно получить две траектории с одинаковой горизонтальной
дальности,
называются
настильными.
навесными.
углах
возвышения,
называются
сопряженными.
настильные
траектории.
дальностью: настильную и навесную.

26.

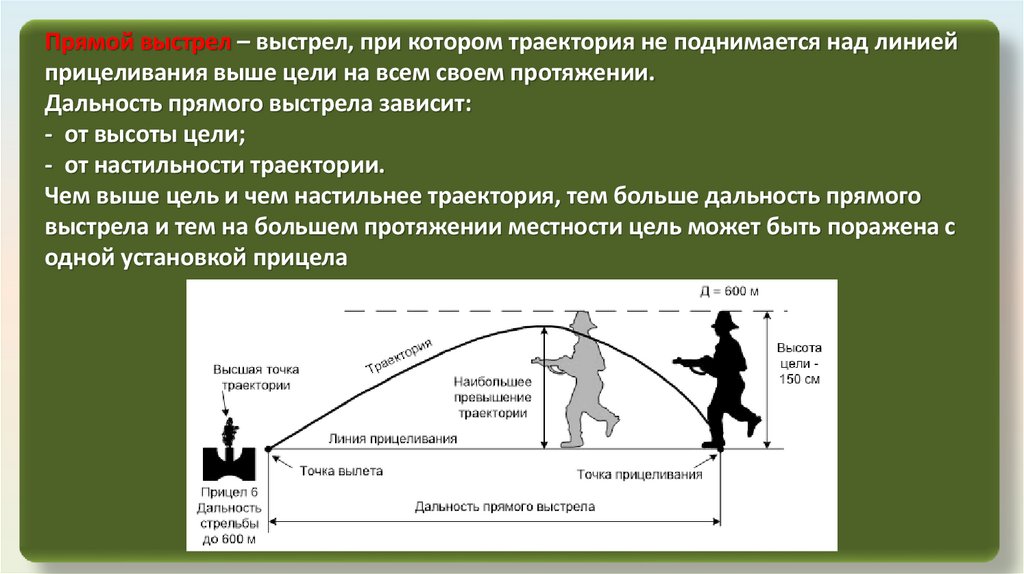

Прямой выстрел – выстрел, при котором траектория не поднимается над линией
прицеливания выше цели на всем своем протяжении.
Дальность прямого выстрела зависит:
- от высоты цели;
- от настильности траектории.
Чем выше цель и чем настильнее траектория, тем больше дальность прямого
выстрела и тем на большем протяжении местности цель может быть поражена с
одной установкой прицела

27.

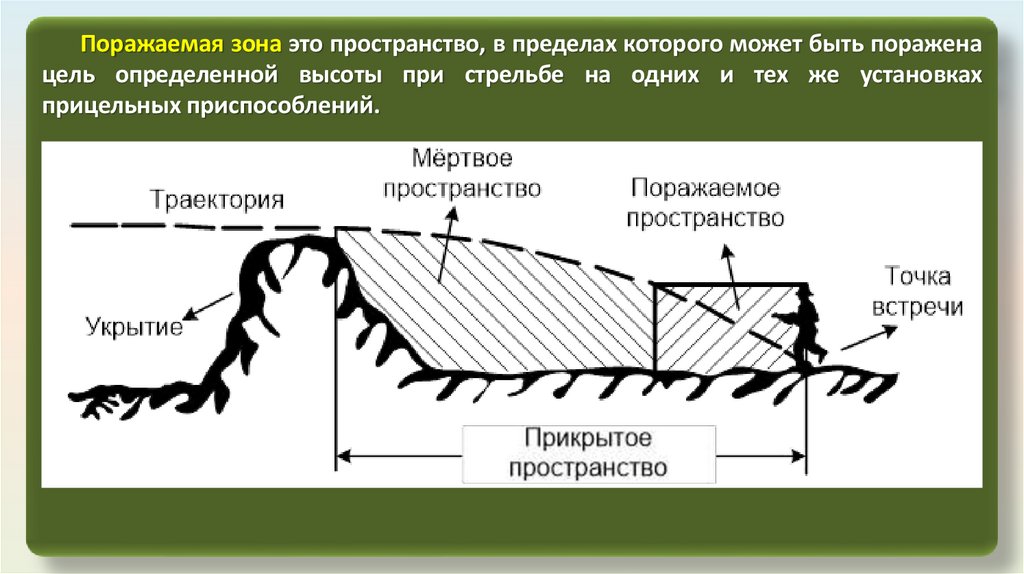

Поражаемая зона это пространство, в пределах которого может быть поражена
цель определенной высоты при стрельбе на одних и тех же установках
прицельных приспособлений.

28.

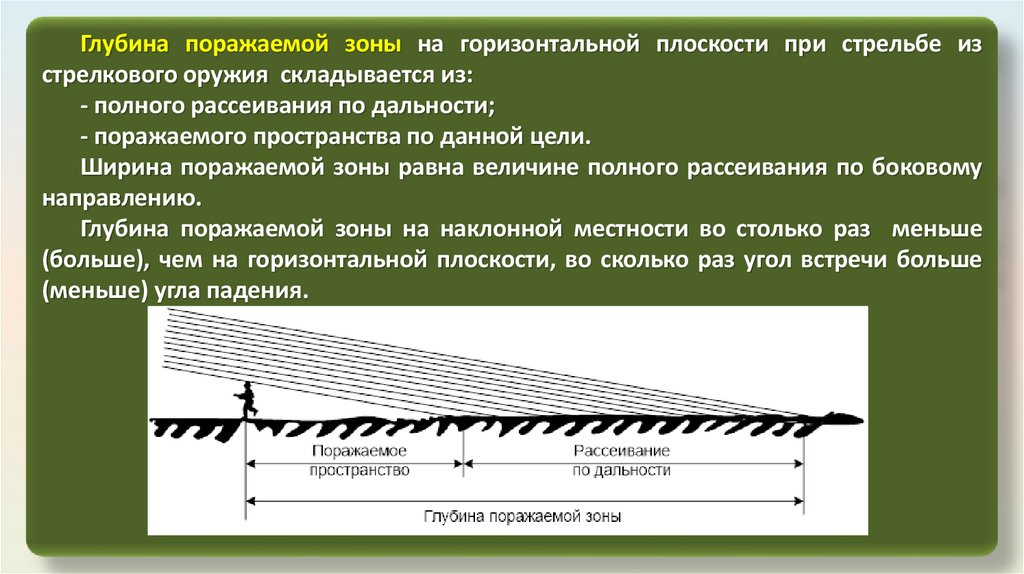

Глубина поражаемой зоны на горизонтальной плоскости при стрельбе из
стрелкового оружия складывается из:
- полного рассеивания по дальности;
- поражаемого пространства по данной цели.
Ширина поражаемой зоны равна величине полного рассеивания по боковому
направлению.
Глубина поражаемой зоны на наклонной местности во столько раз меньше
(больше), чем на горизонтальной плоскости, во сколько раз угол встречи больше
(меньше) угла падения.

29.

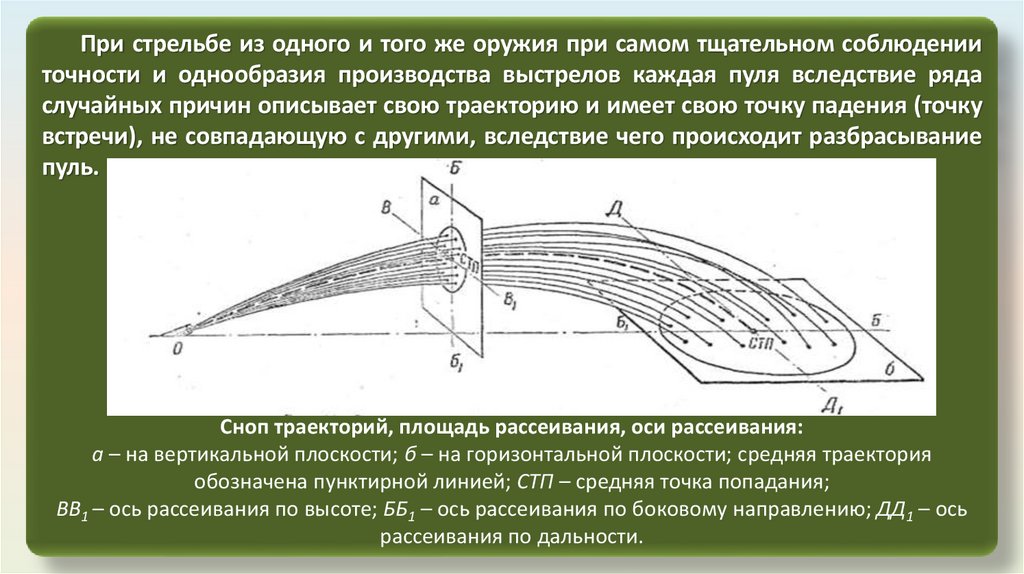

При стрельбе из одного и того же оружия при самом тщательном соблюдении
точности и однообразия производства выстрелов каждая пуля вследствие ряда
случайных причин описывает свою траекторию и имеет свою точку падения (точку
встречи), не совпадающую с другими, вследствие чего происходит разбрасывание
пуль.
Сноп траекторий, площадь рассеивания, оси рассеивания:
а – на вертикальной плоскости; б – на горизонтальной плоскости; средняя траектория
обозначена пунктирной линией; СТП – средняя точка попадания;
ВВ1 – ось рассеивания по высоте; ББ1 – ось рассеивания по боковому направлению; ДД1 – ось
рассеивания по дальности.

30.

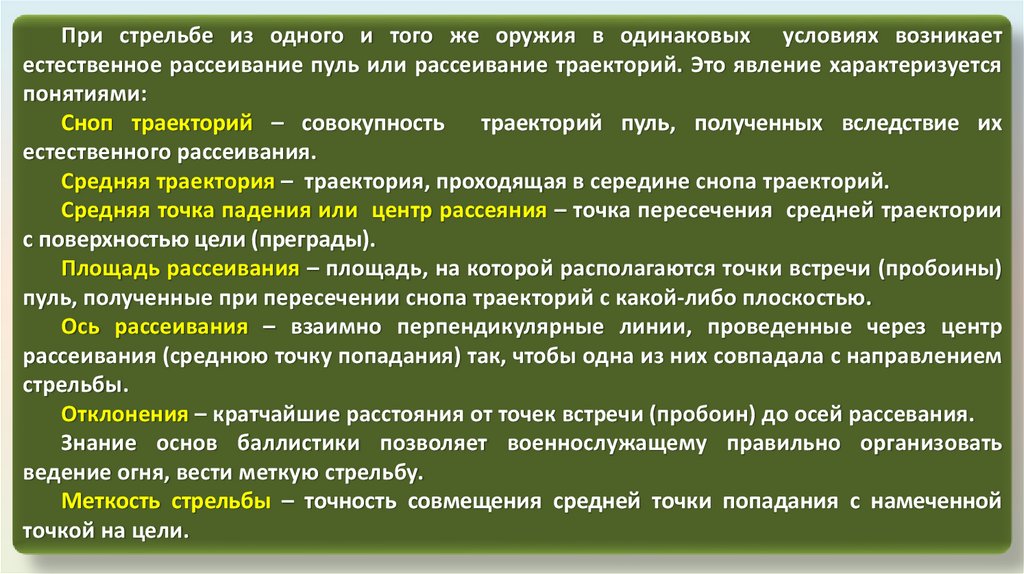

При стрельбе из одного и того же оружия в одинаковых условиях возникает
естественное рассеивание пуль или рассеивание траекторий. Это явление характеризуется
понятиями:
Сноп траекторий – совокупность
траекторий пуль, полученных вследствие их
естественного рассеивания.
Средняя траектория – траектория, проходящая в середине снопа траекторий.
Средняя точка падения или центр рассеяния – точка пересечения средней траектории
с поверхностью цели (преграды).
Площадь рассеивания – площадь, на которой располагаются точки встречи (пробоины)
пуль, полученные при пересечении снопа траекторий с какой-либо плоскостью.
Ось рассеивания – взаимно перпендикулярные линии, проведенные через центр
рассеивания (среднюю точку попадания) так, чтобы одна из них совпадала с направлением
стрельбы.
Отклонения – кратчайшие расстояния от точек встречи (пробоин) до осей рассевания.
Знание основ баллистики позволяет военнослужащему правильно организовать
ведение огня, вести меткую стрельбу.
Меткость стрельбы – точность совмещения средней точки попадания с намеченной
точкой на цели.

31.

БЛАГОДАРЮ ЗА ВНИМАНИЕ!
