1.

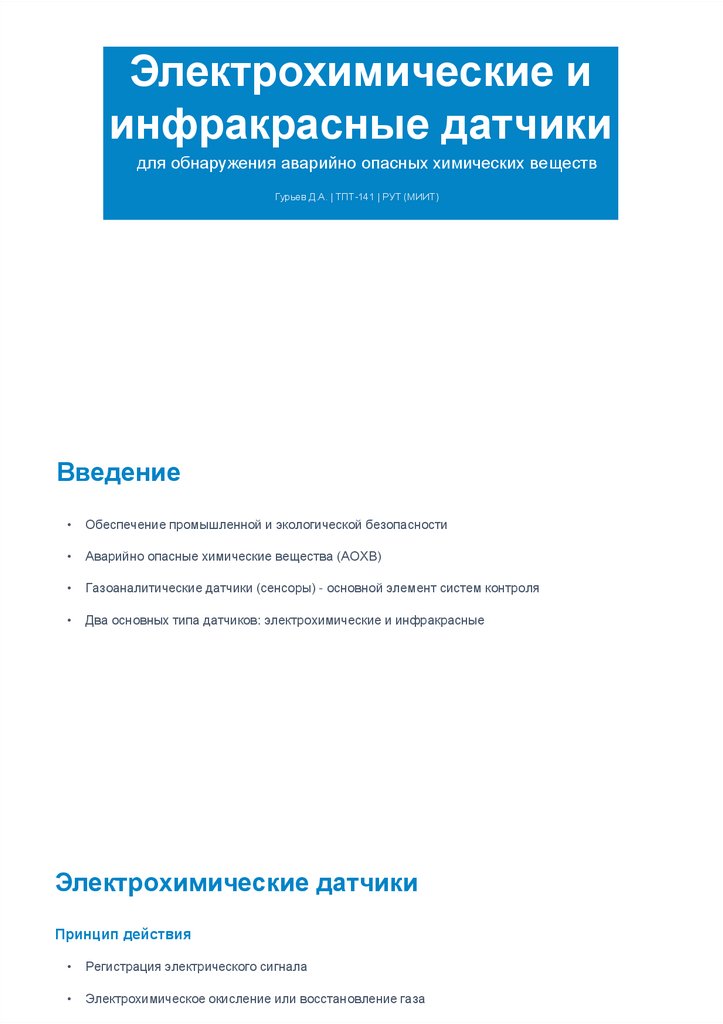

Электрохимические и
инфракрасные датчики
для обнаружения аварийно опасных химических веществ
Гурьев Д.А. | ТПТ-141 | РУТ (МИИТ)
Введение
Обеспечение промышленной и экологической безопасности
Аварийно опасные химические вещества (АОХВ)
Газоаналитические датчики (сенсоры) - основной элемент систем контроля
Два основных типа датчиков: электрохимические и инфракрасные
Электрохимические датчики
Принцип действия
Регистрация электрического сигнала
Электрохимическое окисление или восстановление газа

2.

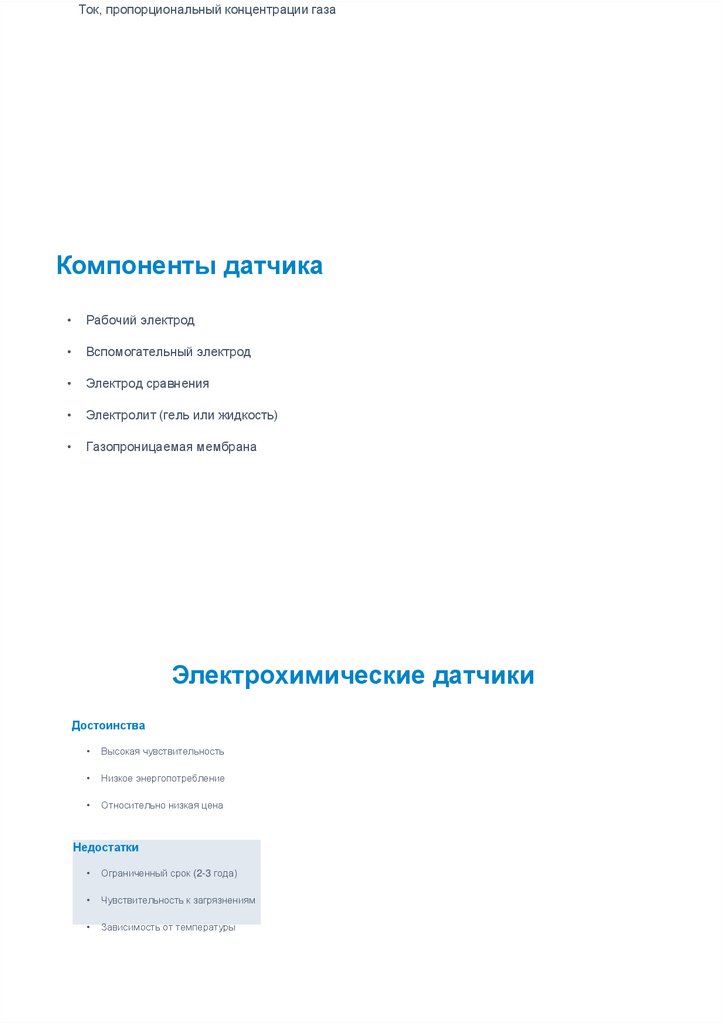

Ток, пропорциональный концентрации газа
Компоненты датчика
Рабочий электрод
Вспомогательный электрод
Электрод сравнения
Электролит (гель или жидкость)
Газопроницаемая мембрана
Электрохимические датчики
Достоинства
Высокая чувствительность
Низкое энергопотребление
Относительно низкая цена
Недостатки
Ограниченный срок (2-3 года)
Чувствительность к загрязнениям
Зависимость от температуры

3.

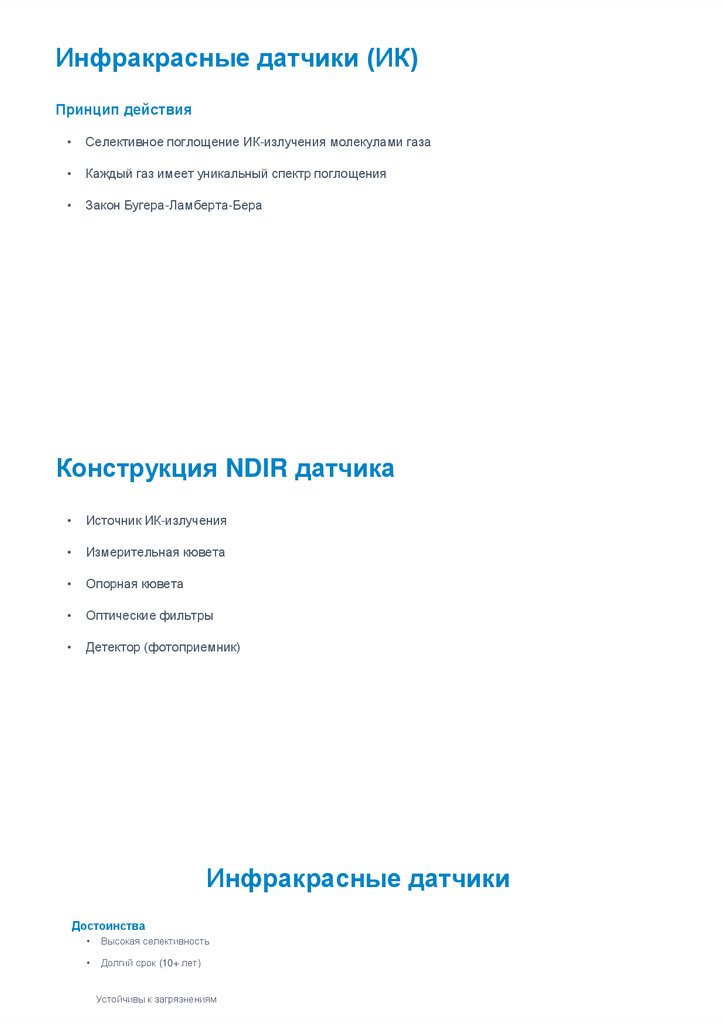

Инфракрасные датчики (ИК)
Принцип действия
Селективное поглощение ИК-излучения молекулами газа
Каждый газ имеет уникальный спектр поглощения
Закон Бугера-Ламберта-Бера
Конструкция NDIR датчика
Источник ИК-излучения
Измерительная кювета
Опорная кювета
Оптические фильтры
Детектор (фотоприемник)
Инфракрасные датчики
Достоинства
Высокая селективность
Долгий срок (10+ лет)
Устойчивы к загрязнениям

4.

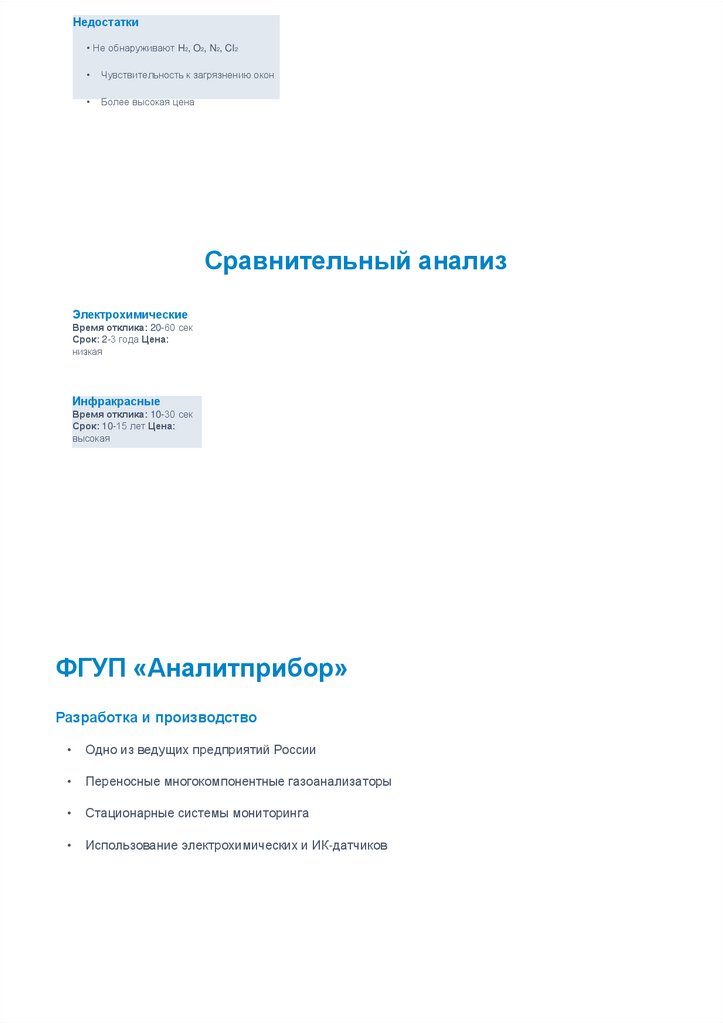

Недостатки
• Не обнаруживают H2, O2, N2, CI2
Чувствительность к загрязнению окон
Более высокая цена
Сравнительный анализ
Электрохимические
Время отклика: 20-60 сек
Срок: 2-3 года Цена:
низкая
Инфракрасные
Время отклика: 10-30 сек
Срок: 10-15 лет Цена:
высокая
ФГУП «Аналитприбор»
Разработка и производство
Одно из ведущих предприятий России
Переносные многокомпонентные газоанализаторы
Стационарные системы мониторинга
Использование электрохимических и ИК-датчиков

5.

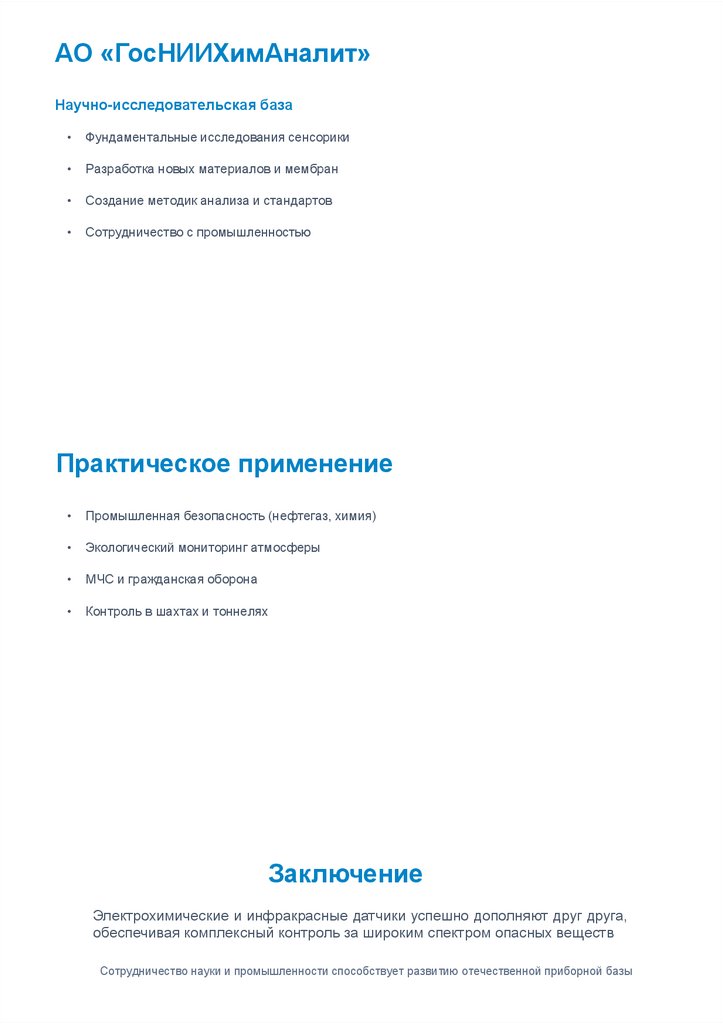

АО «ГосНИИХимАналит»
Научно-исследовательская база
Фундаментальные исследования сенсорики
Разработка новых материалов и мембран
Создание методик анализа и стандартов
Сотрудничество с промышленностью
Практическое применение
Промышленная безопасность (нефтегаз, химия)
Экологический мониторинг атмосферы
МЧС и гражданская оборона
Контроль в шахтах и тоннелях
Заключение
Электрохимические и инфракрасные датчики успешно дополняют друг друга,
обеспечивая комплексный контроль за широким спектром опасных веществ
Сотрудничество науки и промышленности способствует развитию отечественной приборной базы

6.

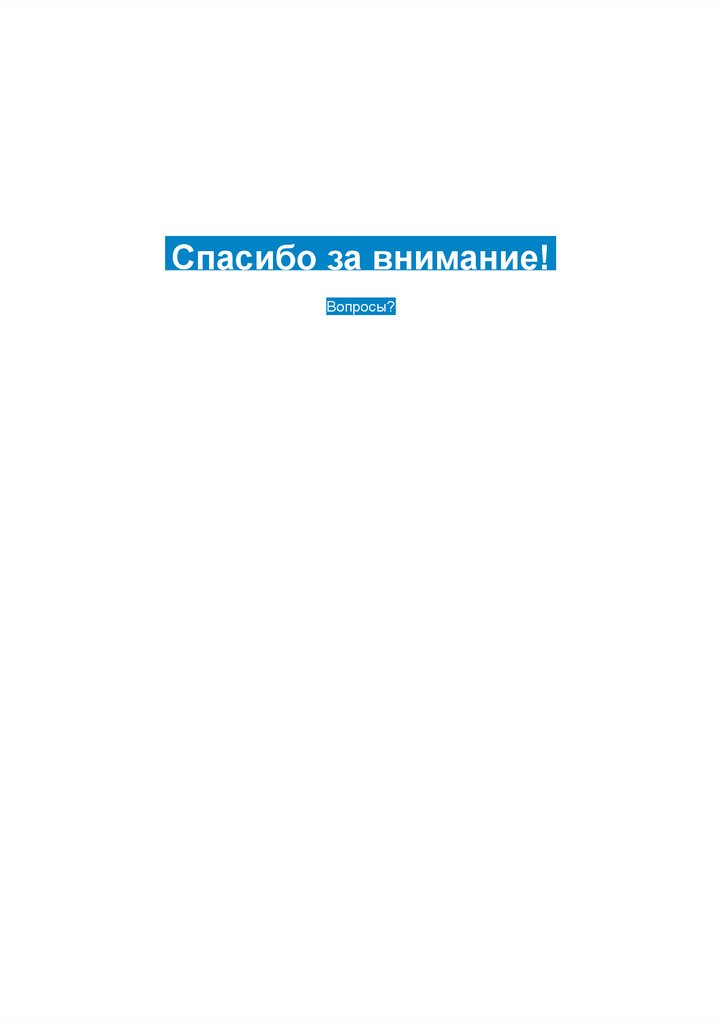

Спасибо за внимание!
Вопросы?
