1. Аддитивные технологии

2.

• Построить здание за несколько дней или
изготовить детали двигателя за несколько
часов, возможно ли это?
• Ответ: ВОЗМОЖНО! Благодаря,
аддитивным технологиям!

3.

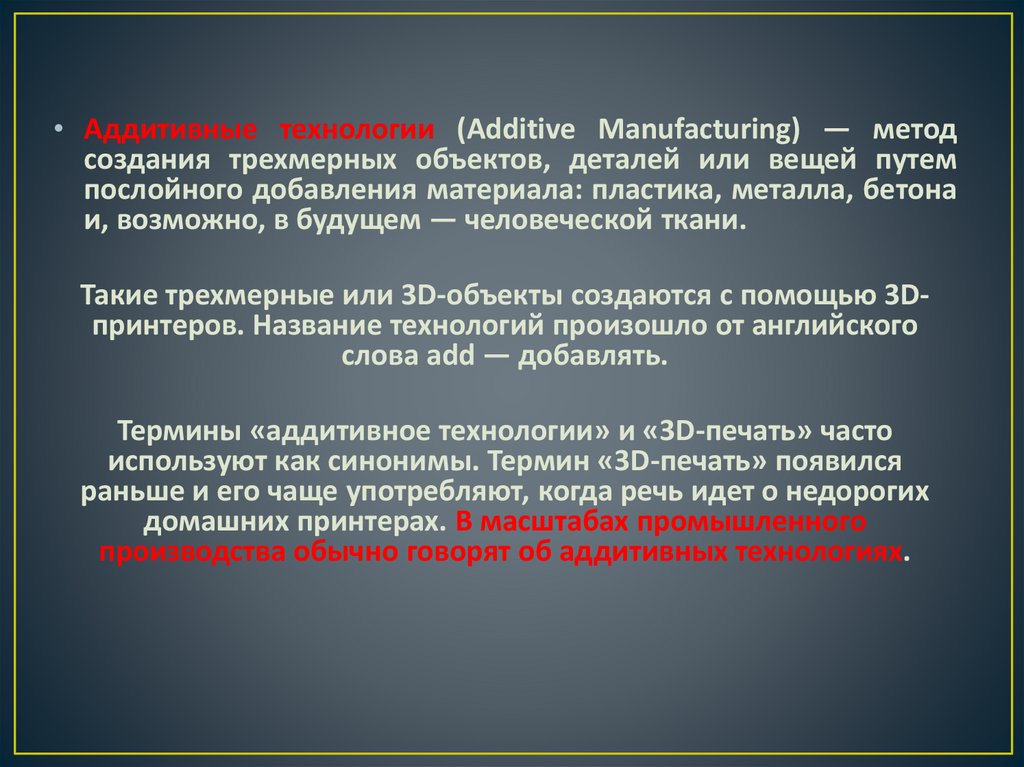

• Аддитивные технологии (Additive Manufacturing) — метод
создания трехмерных объектов, деталей или вещей путем
послойного добавления материала: пластика, металла, бетона
и, возможно, в будущем — человеческой ткани.
Такие трехмерные или 3D-объекты создаются с помощью 3Dпринтеров. Название технологий произошло от английского
слова add — добавлять.
Термины «аддитивное технологии» и «3D-печать» часто
используют как синонимы. Термин «3D-печать» появился
раньше и его чаще употребляют, когда речь идет о недорогих
домашних принтерах. В масштабах промышленного
производства обычно говорят об аддитивных технологиях.

4. Этапы создания изделия с помощью аддитивных технологий

В промышленности производство 3D-изделий проходит через
несколько общих этапов (они могут изменяться в зависимости
от методов и материалов):
• 3D-моделирование или создание эскиза изделия (Computer
Aided Design или CAD).
• Создание уменьшенной копии изделия из более дешевого
материала, например, недорого пластика вместо металла.
• Печать самого изделия после того, как копия прошла
проверку. Принтер, следуя эскизу, добавляет слои жидкости,
порошка или листового материала и изготавливает деталь,
иногда всего за несколько часов.

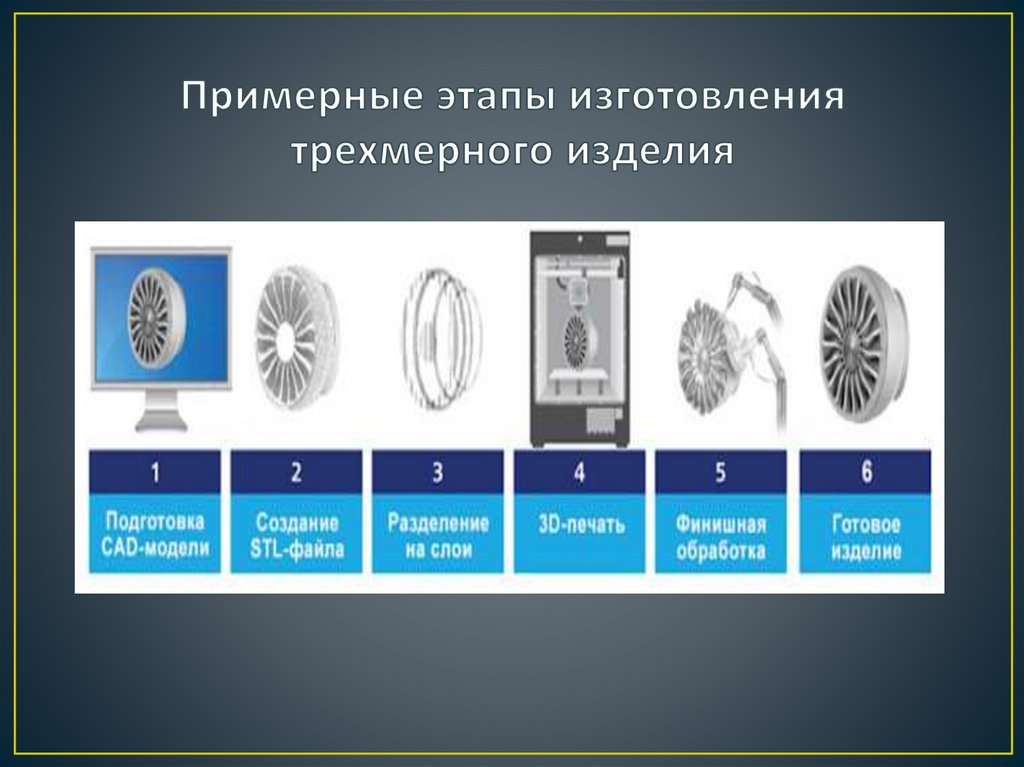

5. Примерные этапы изготовления трехмерного изделия

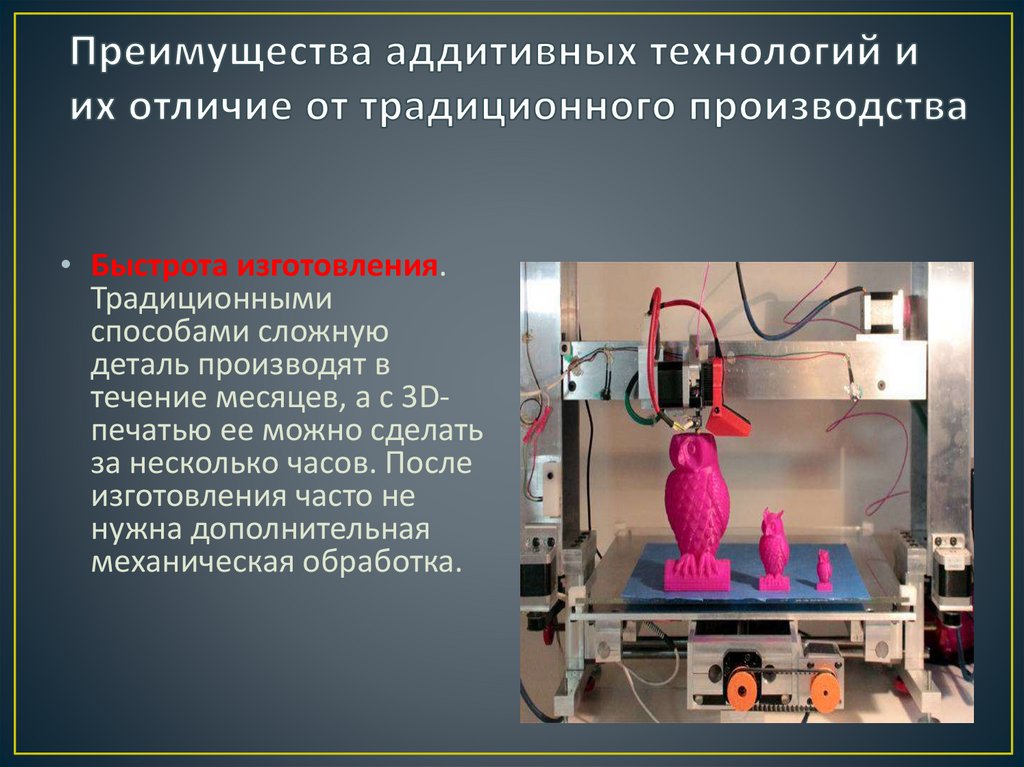

6. Преимущества аддитивных технологий и их отличие от традиционного производства

• Быстрота изготовления.
Традиционными
способами сложную
деталь производят в
течение месяцев, а с 3Dпечатью ее можно сделать
за несколько часов. После
изготовления часто не
нужна дополнительная
механическая обработка.

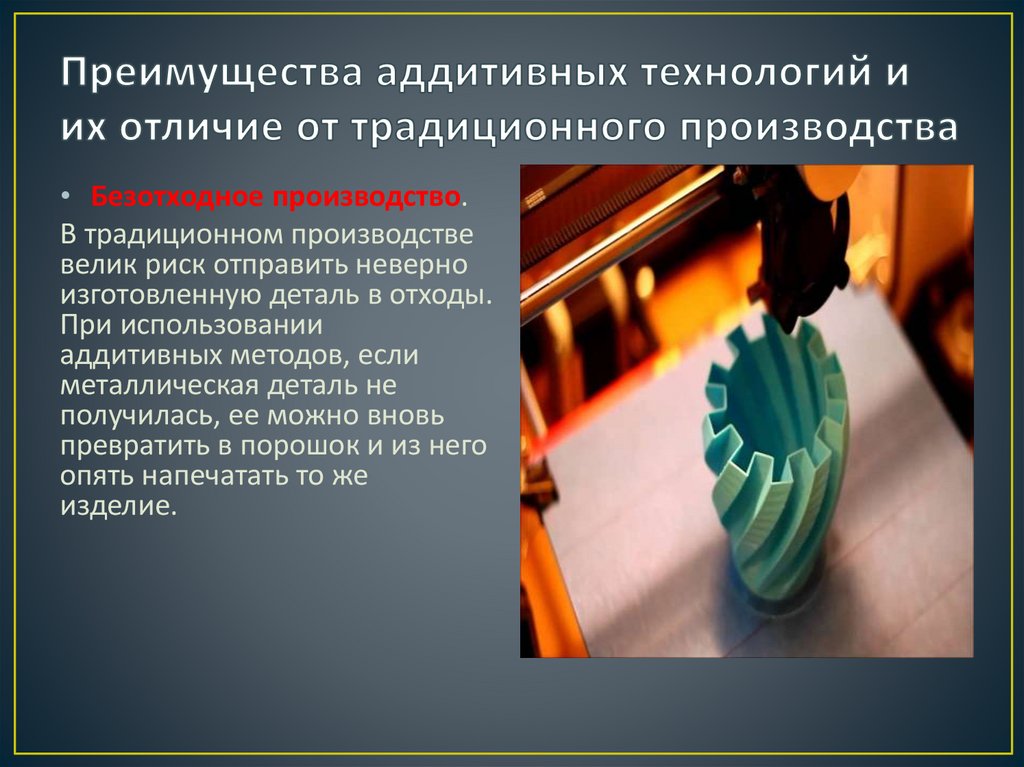

7. Преимущества аддитивных технологий и их отличие от традиционного производства

• Безотходное производство.
В традиционном производстве
велик риск отправить неверно
изготовленную деталь в отходы.
При использовании
аддитивных методов, если
металлическая деталь не
получилась, ее можно вновь
превратить в порошок и из него
опять напечатать то же
изделие.

8. Преимущества аддитивных технологий и их отличие от традиционного производства

• Отсутствие швов и
сварных соединений.
• В отличие от
традиционного
производства, с помощью
аддитивных технологий
можно получить изделия с
уникальными свойствами,
без швов и стыков. Такие
объекты невозможно
изготовить с помощью
сварки и штамповки.

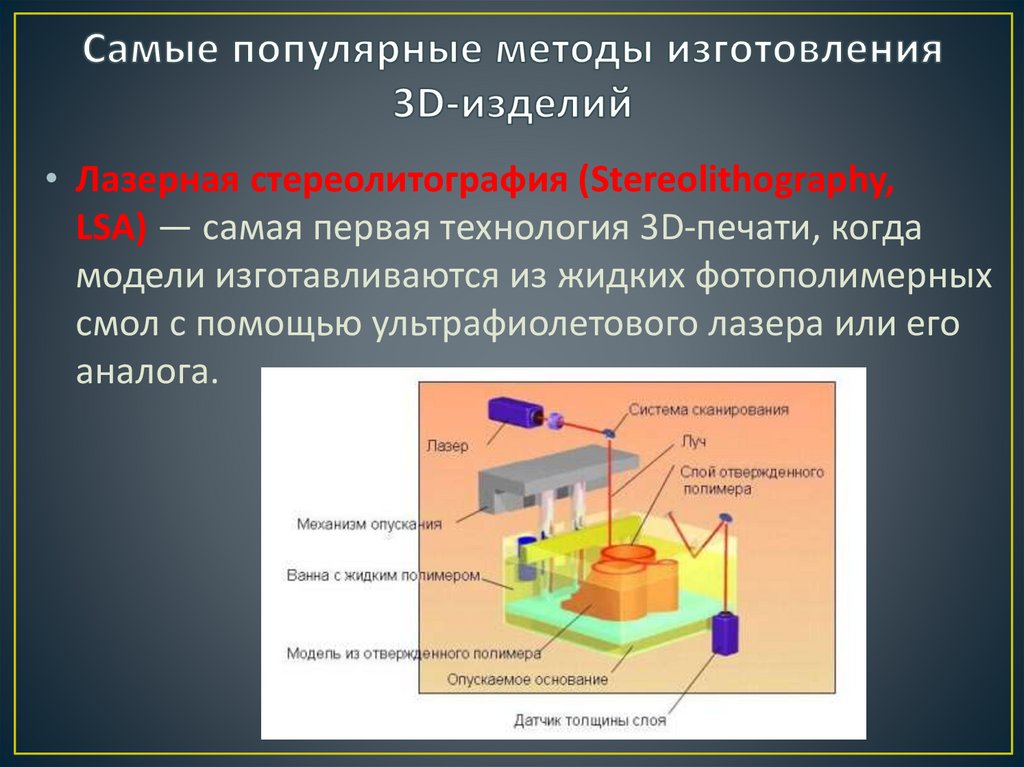

9. Самые популярные методы изготовления 3D-изделий

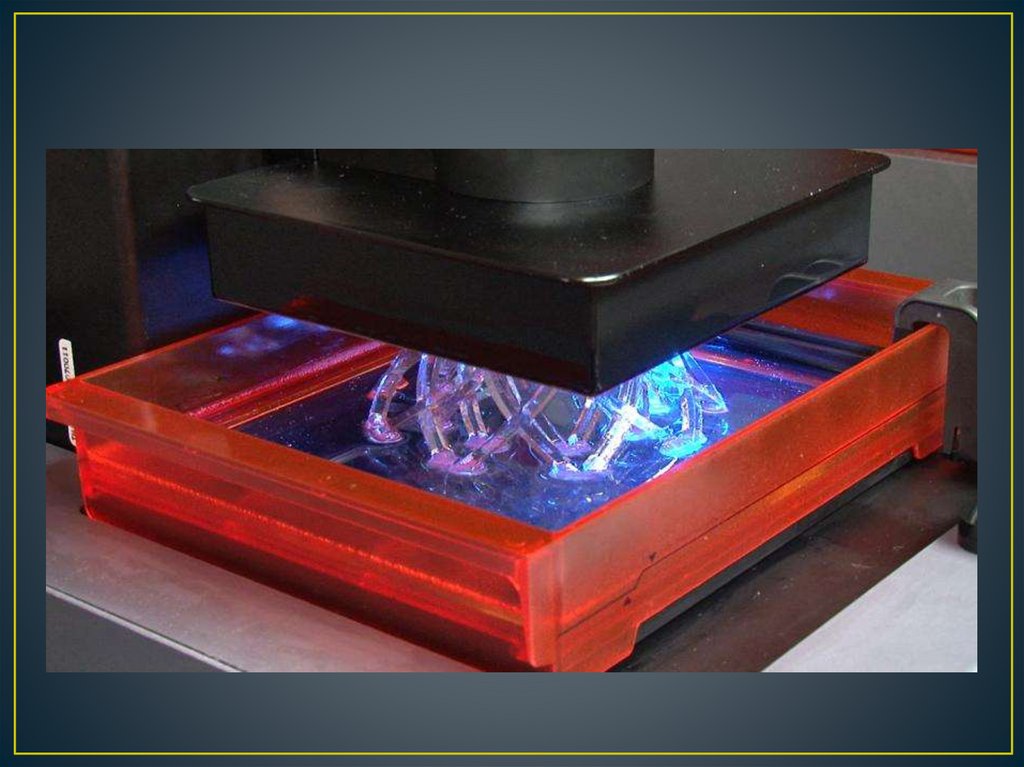

• Лазерная стереолитография (Stereolithography,
LSA) — самая первая технология 3D-печати, когда
модели изготавливаются из жидких фотополимерных
смол с помощью ультрафиолетового лазера или его
аналога.

10.

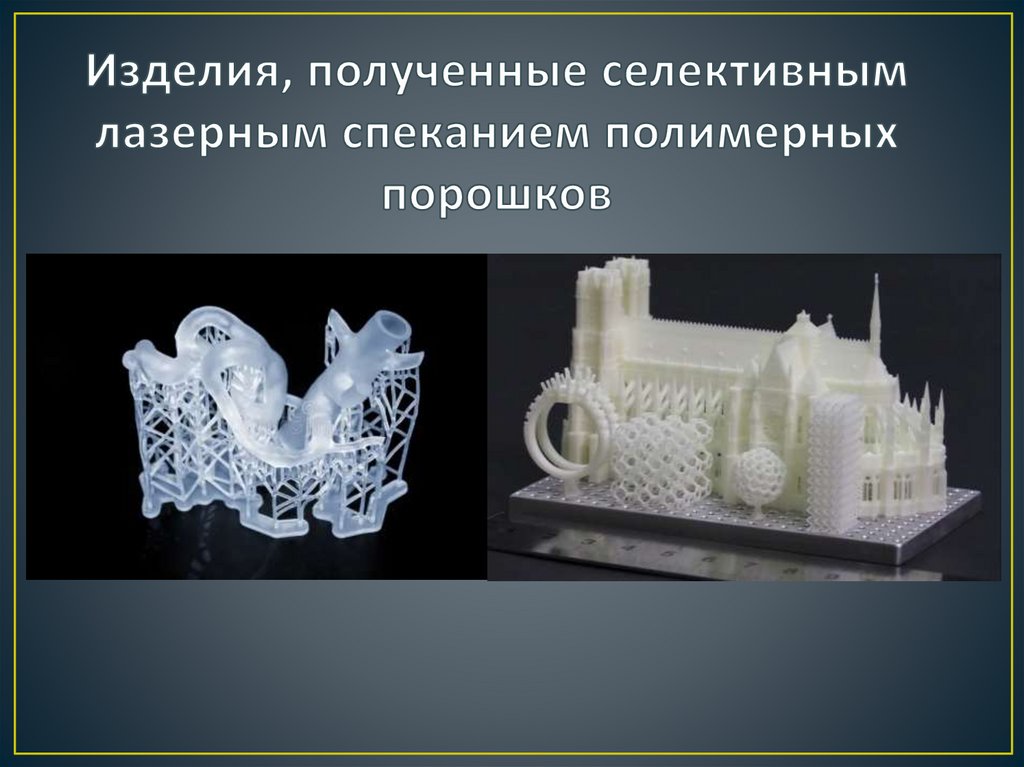

11. Изделия, полученные селективным лазерным спеканием полимерных порошков

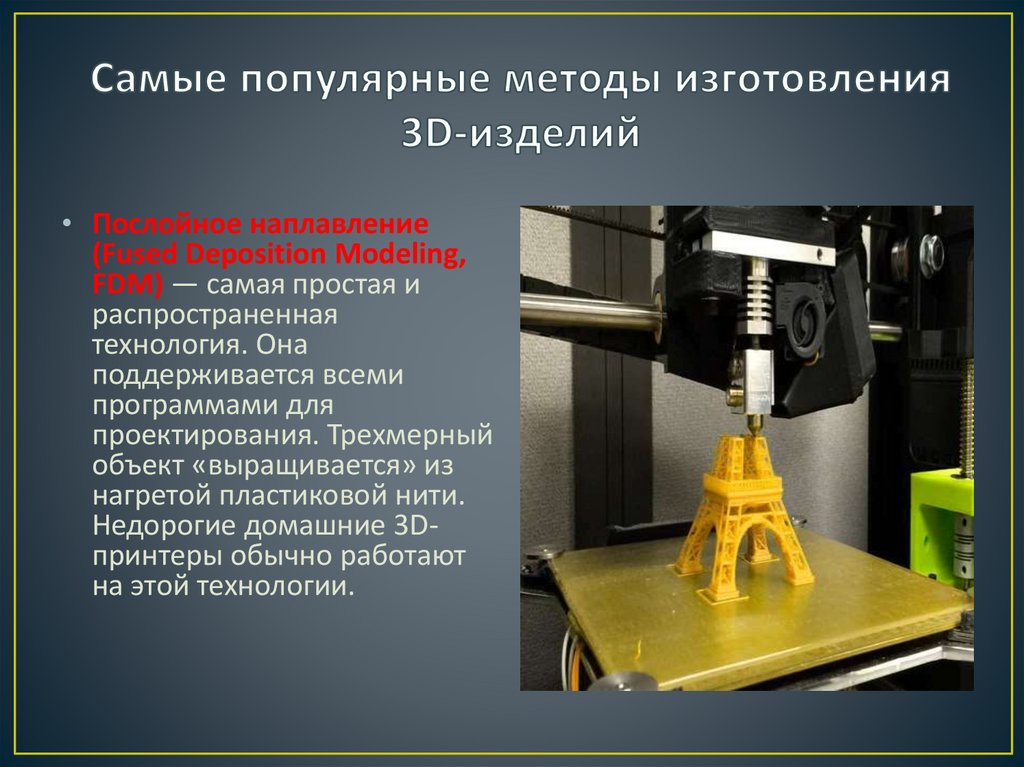

12. Самые популярные методы изготовления 3D-изделий

• Послойное наплавление
(Fused Deposition Modeling,
FDM) — самая простая и
распространенная
технология. Она
поддерживается всеми
программами для
проектирования. Трехмерный
объект «выращивается» из
нагретой пластиковой нити.
Недорогие домашние 3Dпринтеры обычно работают
на этой технологии.

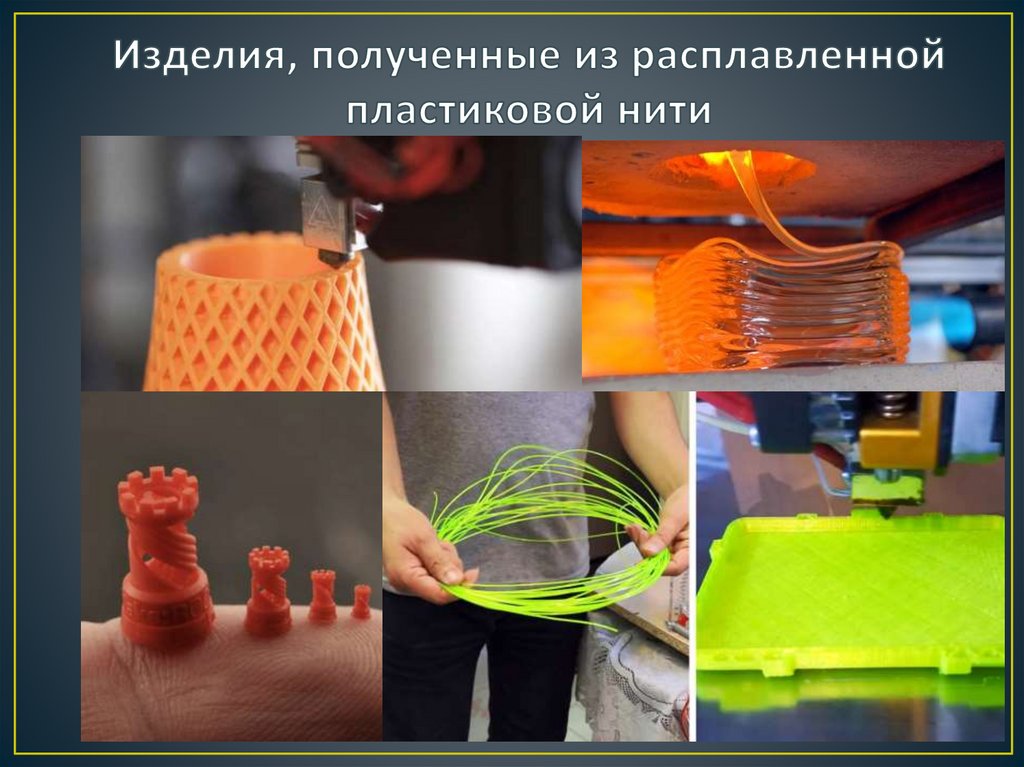

13. Изделия, полученные из расплавленной пластиковой нити

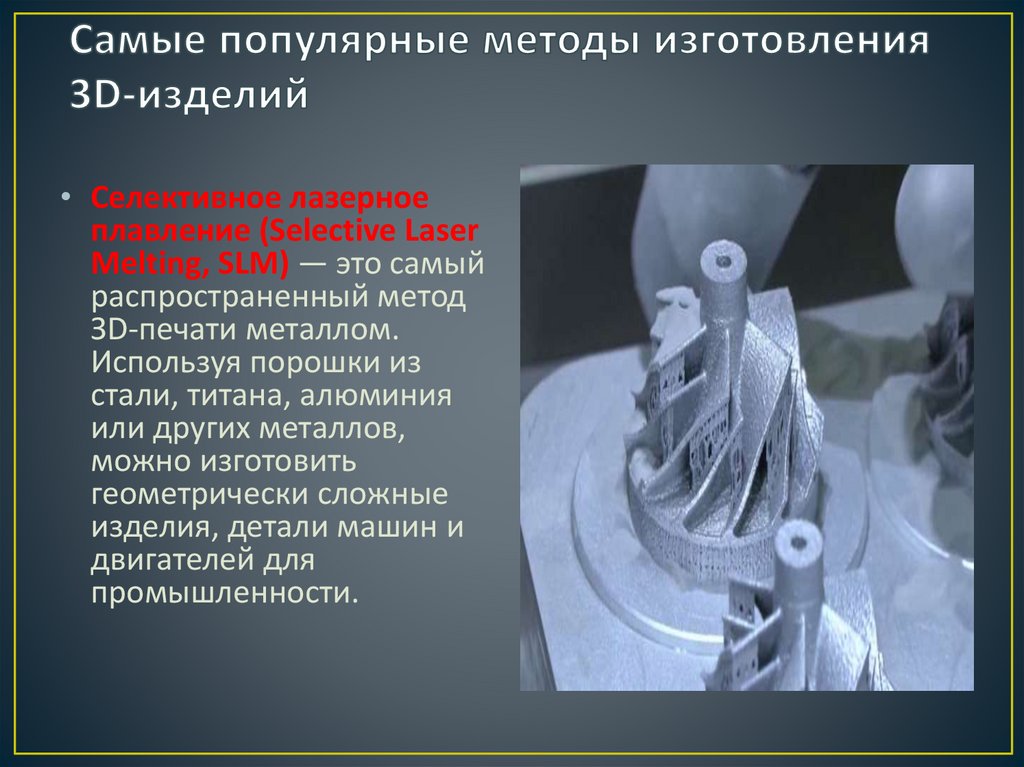

14. Самые популярные методы изготовления 3D-изделий

• Селективное лазерное
плавление (Selective Laser
Melting, SLM) — это самый
распространенный метод
ЗD-печати металлом.
Используя порошки из
стали, титана, алюминия
или других металлов,
можно изготовить
геометрически сложные
изделия, детали машин и
двигателей для
промышленности.

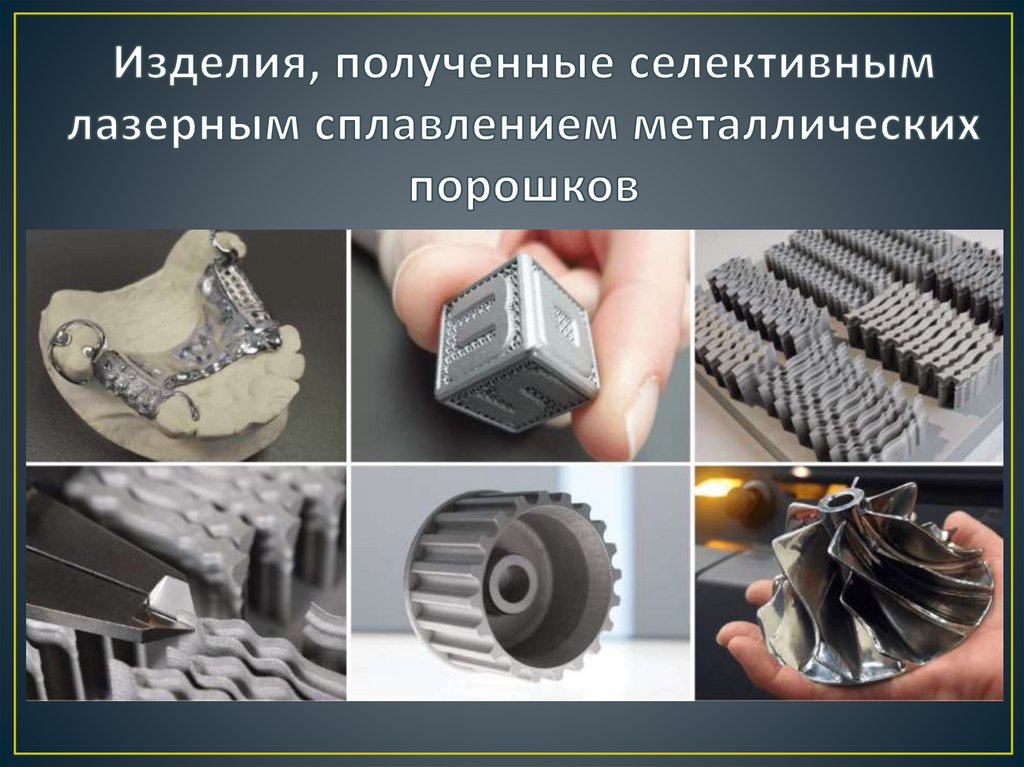

15. Изделия, полученные селективным лазерным сплавлением металлических порошков

16.

Промышленность
Прототипирование и разработка — компании тестируют новые идеи и
конструкторские решения, сокращая сроки и ускоряя вывод продукции
на рынок.
Производство оснастки и инструментов — изготовление литейных форм,
кондукторов и других инструментов позволяет оптимизировать
производство.
Изготовление конечных деталей и компонентов — аддитивные
технологии востребованы для функциональных составных частей
оборудования.
Ремонт и восстановление — технологии прямого подвода энергии и
материала, такие как проволочная наплавка, эффективны при ремонте и
восстановлении дорогих деталей, например турбинных лопаток и прессформ.

17.

18.

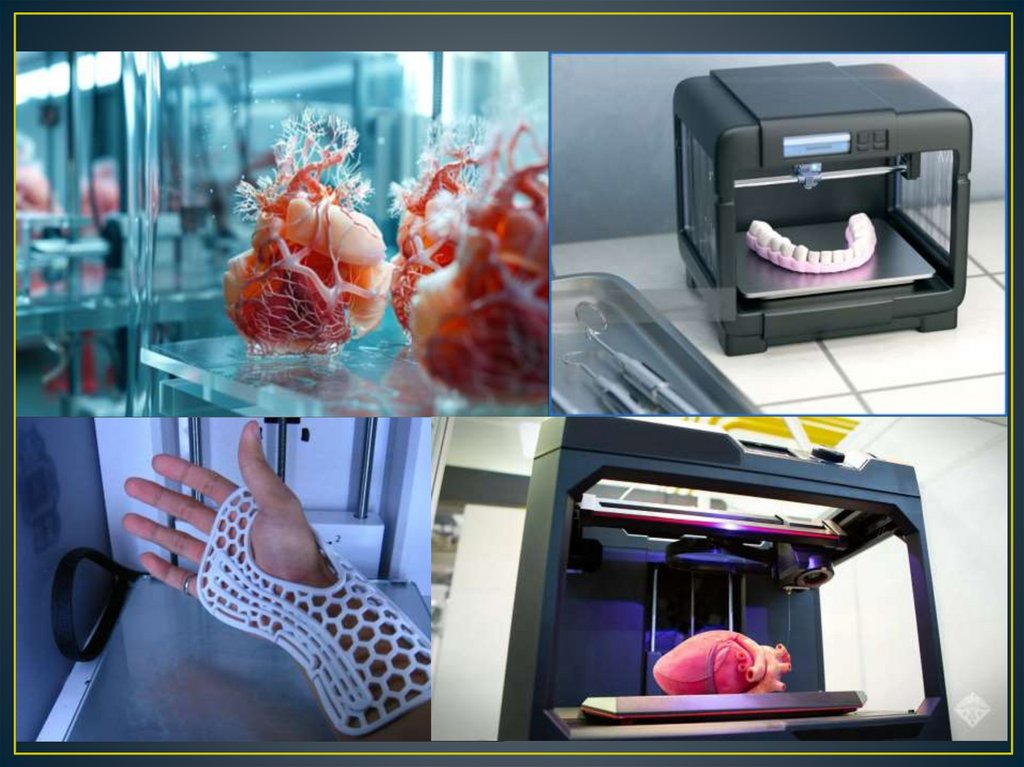

Медицина
Изготовление имплантатов и протезов — 3D-печать создаёт
персонализированные имплантаты и протезы,
соответствующие анатомическим особенностям конкретного
человека. Это важно в челюстно-лицевой хирургии,
ортопедии и стоматологии, где требуется высокая точность.
Стоматология — технологии аддитивной печати
применяются для хирургических шаблонов, моделей
челюстей, коронок, мостов и элайнеров.
Разработка персонализированных лекарственных
средств — 3D-печать позволяет разрабатывать
лекарственные средства, дозировки и формы выпуска,
которые оптимально подходят для лечения конкретных
патологий уникальных пациентов.

19.

20.

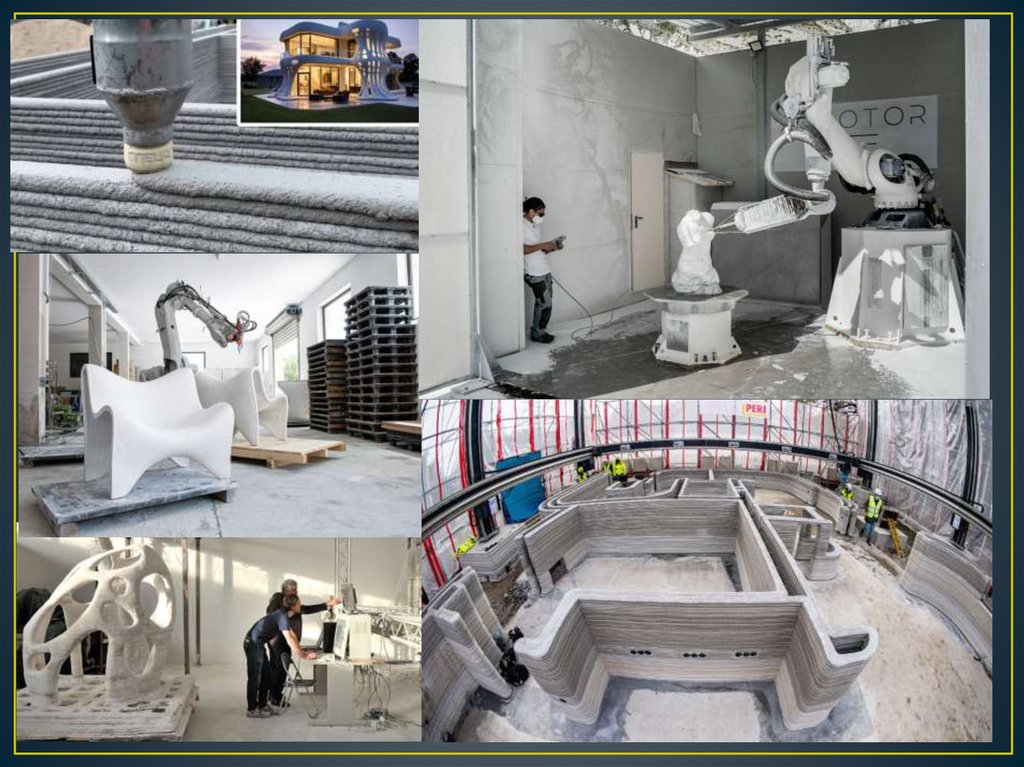

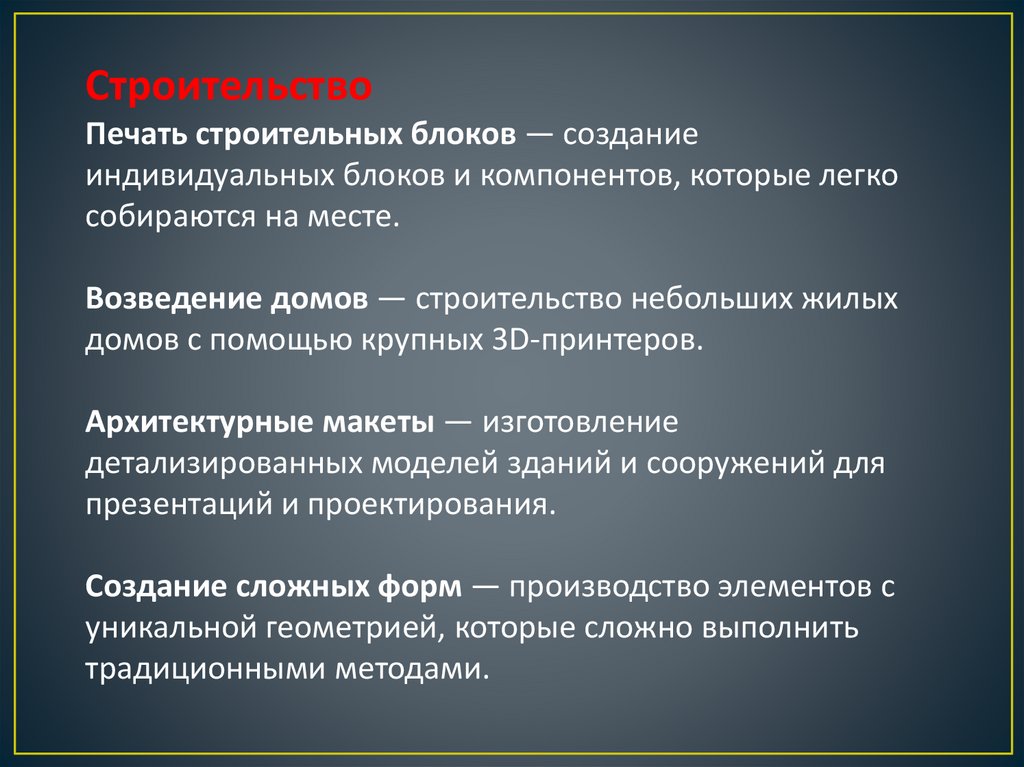

Строительство
Печать строительных блоков — создание
индивидуальных блоков и компонентов, которые легко
собираются на месте.
Возведение домов — строительство небольших жилых
домов с помощью крупных 3D-принтеров.
Архитектурные макеты — изготовление
детализированных моделей зданий и сооружений для
презентаций и проектирования.
Создание сложных форм — производство элементов с
уникальной геометрией, которые сложно выполнить
традиционными методами.

21.

22.

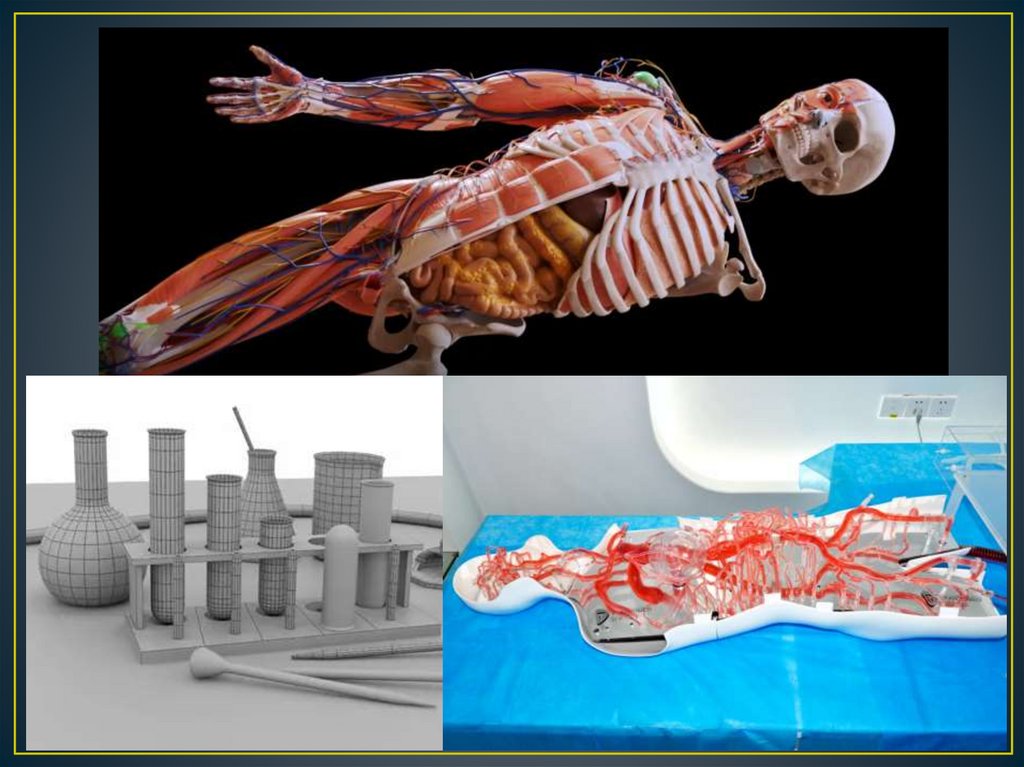

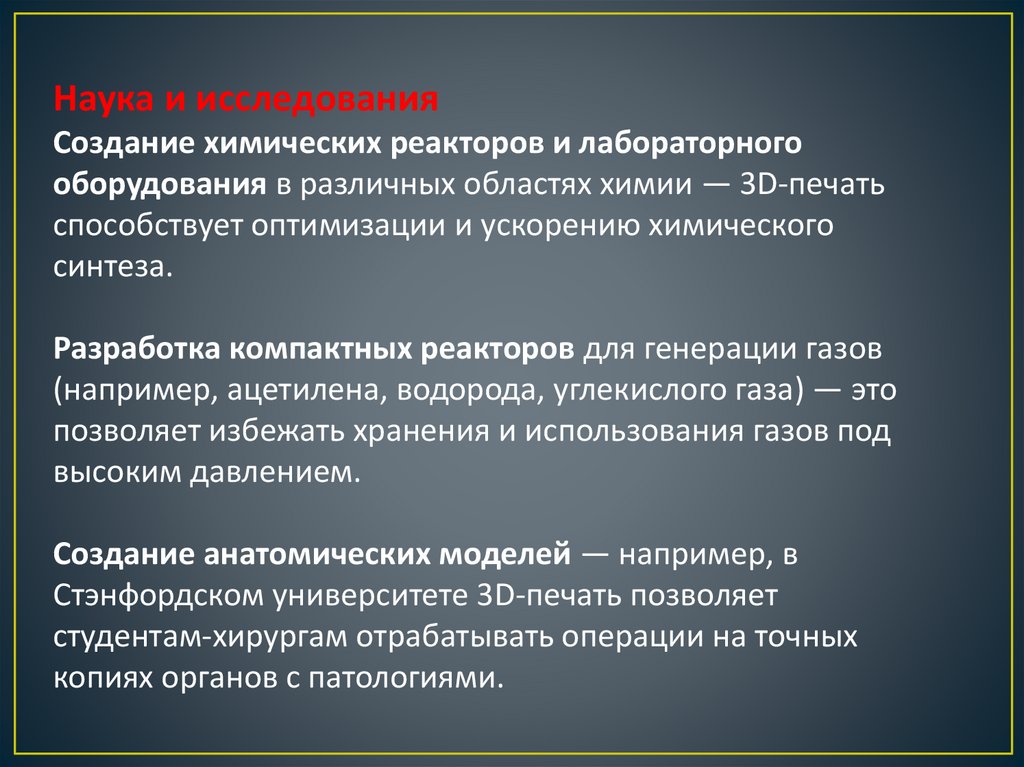

Наука и исследования
Создание химических реакторов и лабораторного
оборудования в различных областях химии — 3D-печать
способствует оптимизации и ускорению химического
синтеза.
Разработка компактных реакторов для генерации газов
(например, ацетилена, водорода, углекислого газа) — это
позволяет избежать хранения и использования газов под
высоким давлением.
Создание анатомических моделей — например, в
Стэнфордском университете 3D-печать позволяет
студентам-хирургам отрабатывать операции на точных
копиях органов с патологиями.

23.

24.

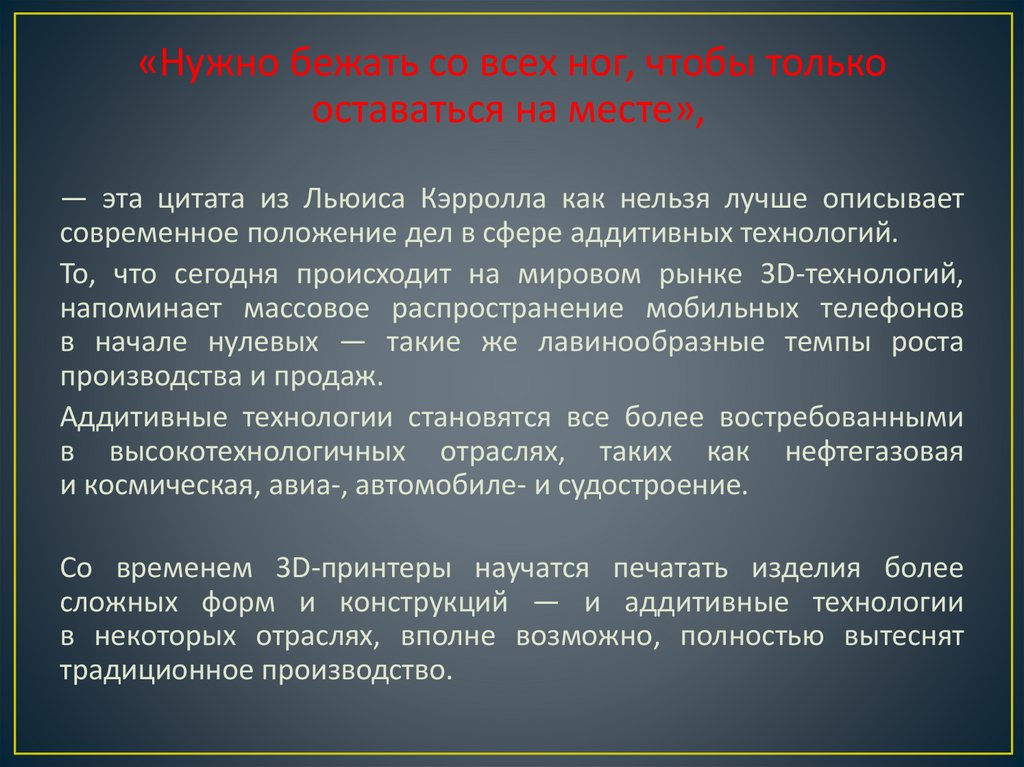

«Нужно бежать со всех ног, чтобы только
оставаться на месте»,
— эта цитата из Льюиса Кэрролла как нельзя лучше описывает
современное положение дел в сфере аддитивных технологий.
То, что сегодня происходит на мировом рынке 3D-технологий,
напоминает массовое распространение мобильных телефонов
в начале нулевых — такие же лавинообразные темпы роста
производства и продаж.
Аддитивные технологии становятся все более востребованными
в высокотехнологичных отраслях, таких как нефтегазовая
и космическая, авиа-, автомобиле- и судостроение.
Со временем 3D-принтеры научатся печатать изделия более
сложных форм и конструкций — и аддитивные технологии
в некоторых отраслях, вполне возможно, полностью вытеснят
традиционное производство.

25.

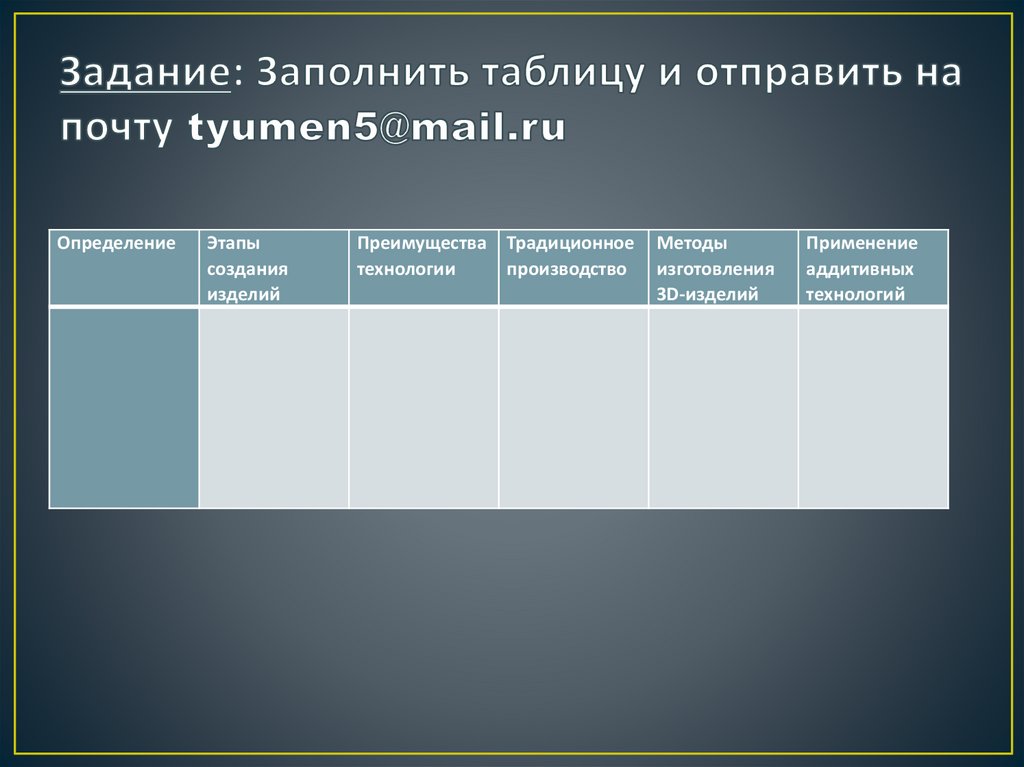

26. Задание: Заполнить таблицу и отправить на почту tyumen5@mail.ru

Определение
Этапы
создания
изделий
Преимущества Традиционное
технологии
производство
Методы
изготовления
3D-изделий
Применение
аддитивных
технологий
