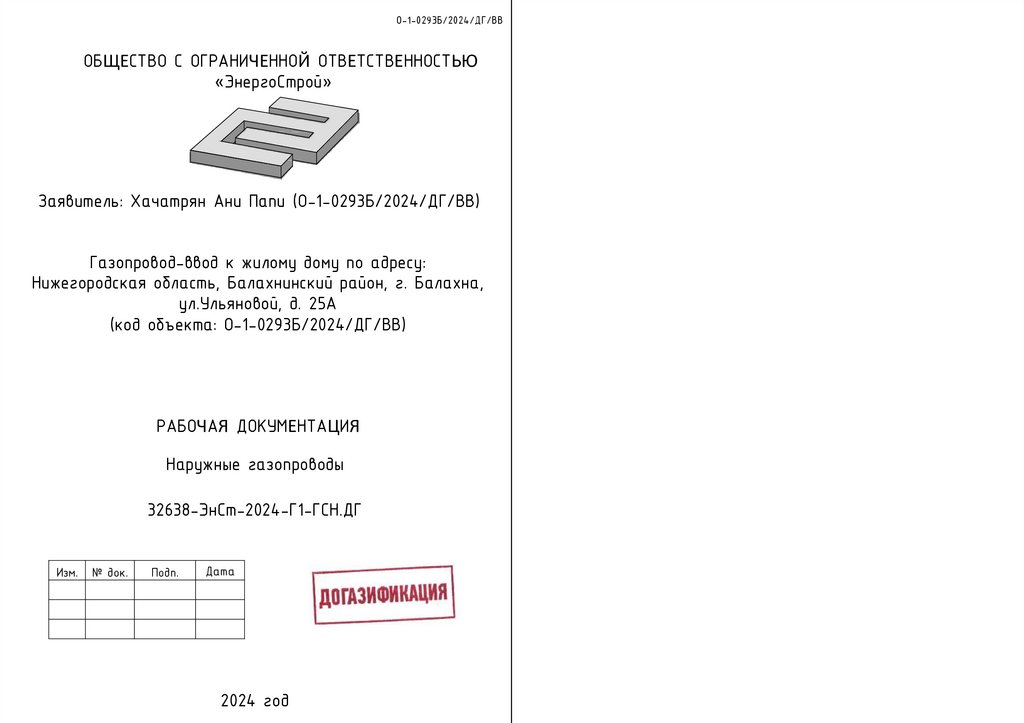

ковер

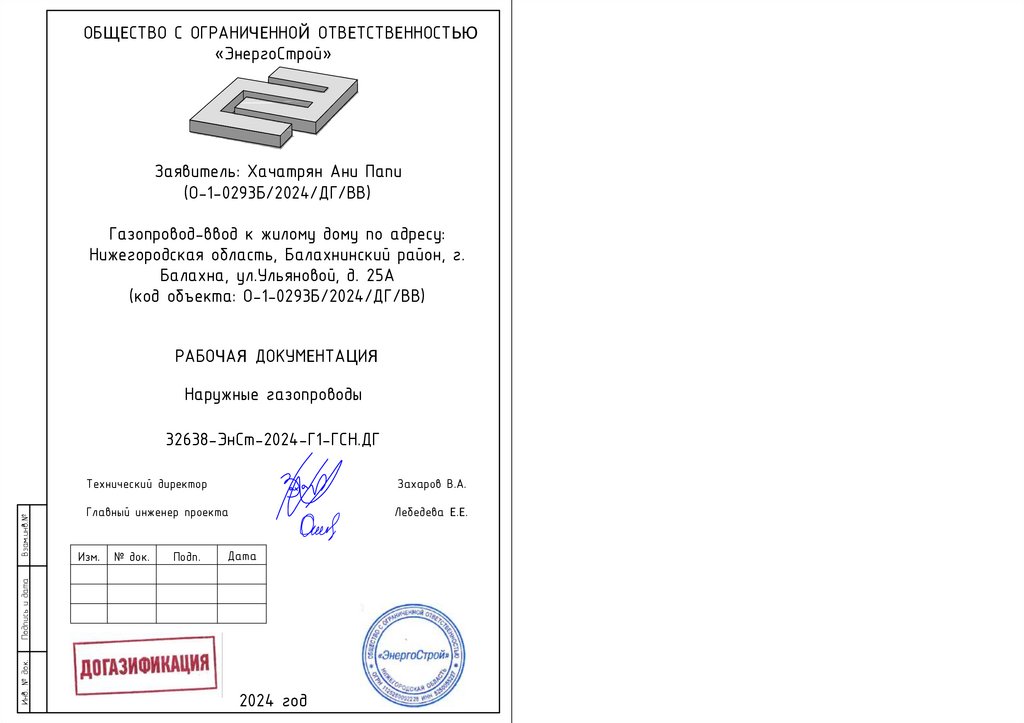

1.

О-1-0293Б/2024/ДГ/ВВ
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ
«ЭнергоСтрой»
Заявитель: Хачатрян Ани Папи (О-1-0293Б/2024/ДГ/ВВ)
Газопровод-ввод к жилому дому по адресу:
Нижегородская область, Балахнинский район, г. Балахна,
ул.Ульяновой, д. 25А
(код объекта: О-1-0293Б/2024/ДГ/ВВ)
РАБОЧАЯ ДОКУМЕНТАЦИЯ
Наружные газопроводы
32638-ЭнСт-2024-Г1-ГСН.ДГ
Изм.
№ док.
Подп.
Дата
2024 год

2.

ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ
«ЭнергоСтрой»
Заявитель: Хачатрян Ани Папи
(О-1-0293Б/2024/ДГ/ВВ)
Газопровод-ввод к жилому дому по адресу:
Нижегородская область, Балахнинский район, г.
Балахна, ул.Ульяновой, д. 25А
(код объекта: О-1-0293Б/2024/ДГ/ВВ)
РАБОЧАЯ ДОКУМЕНТАЦИЯ
Наружные газопроводы
Технический директор
Захаров В.А.
Главный инженер проекта
Лебедева Е.Е.
Изм.
№ док.
Подп.
Дата
Инв. № док.
Подпись и дата
Взам.инв.№
32638-ЭнСт-2024-Г1-ГСН.ДГ
2024 год

3.

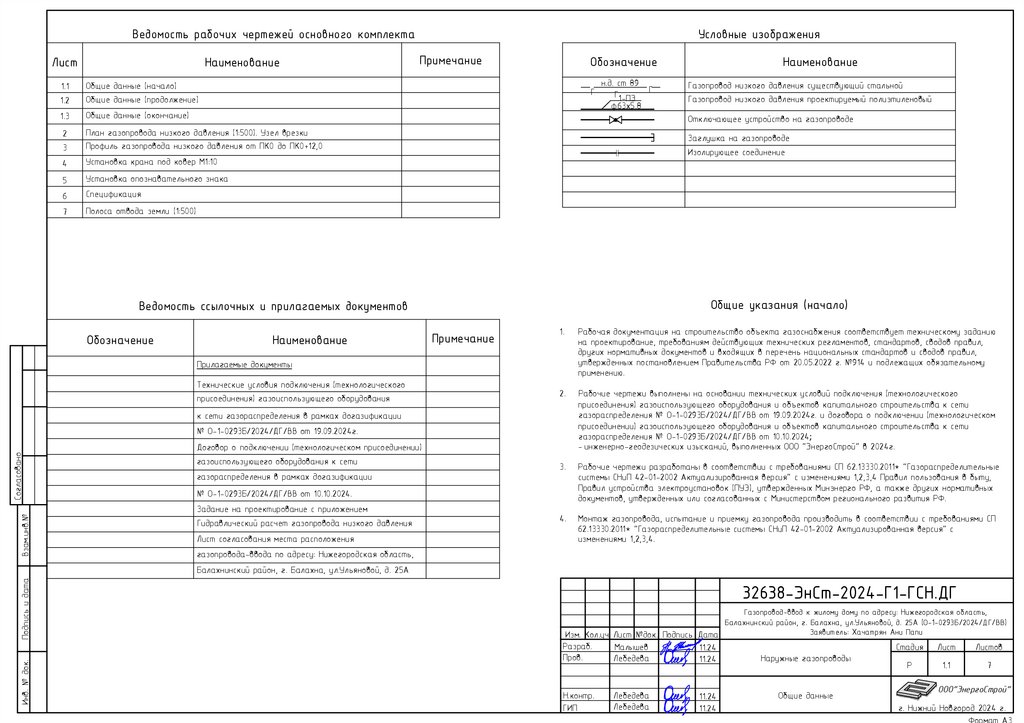

Ведомость рабочих чертежей основного комплекта
Лист
Наименование
1.1
1.2
Общие данные (начало)
Общие данные (продолжение)
1.3
Общие данные (окончание)
2
3

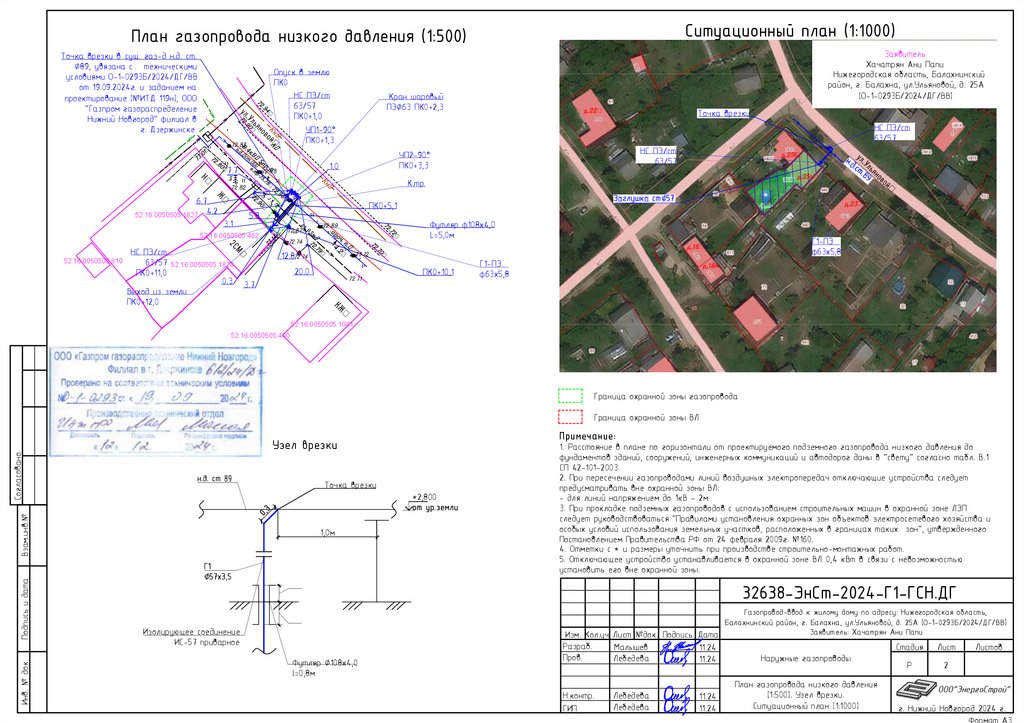

План газопровода низкого давления (1:500). Узел врезки

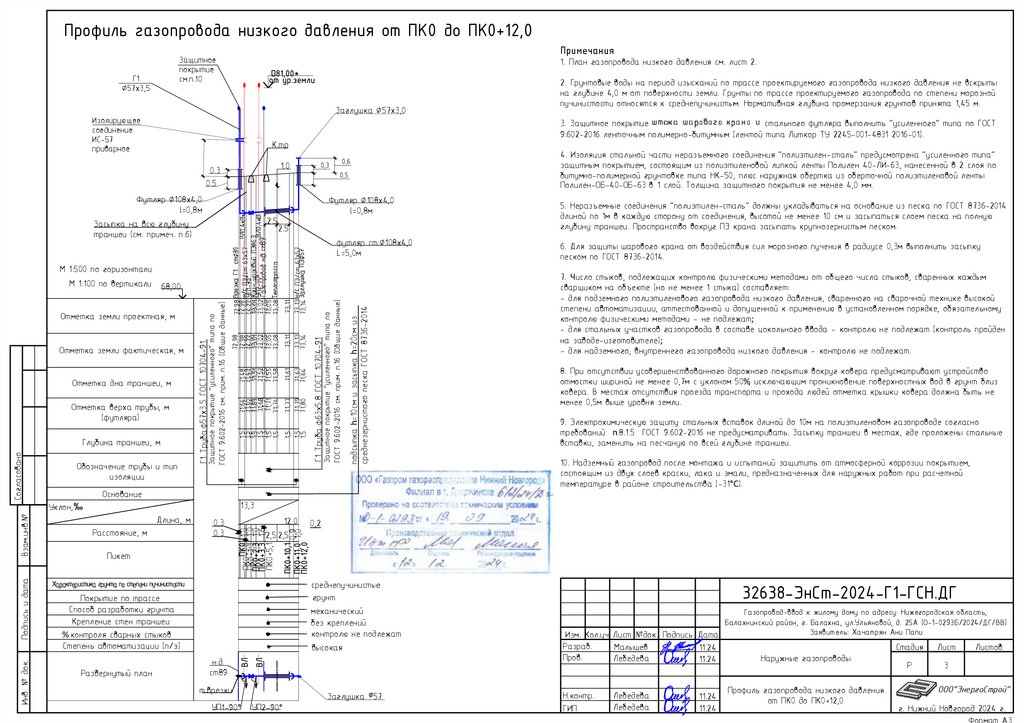

Профиль газопровода низкого давления от ПК0 до ПК0+12,0
4

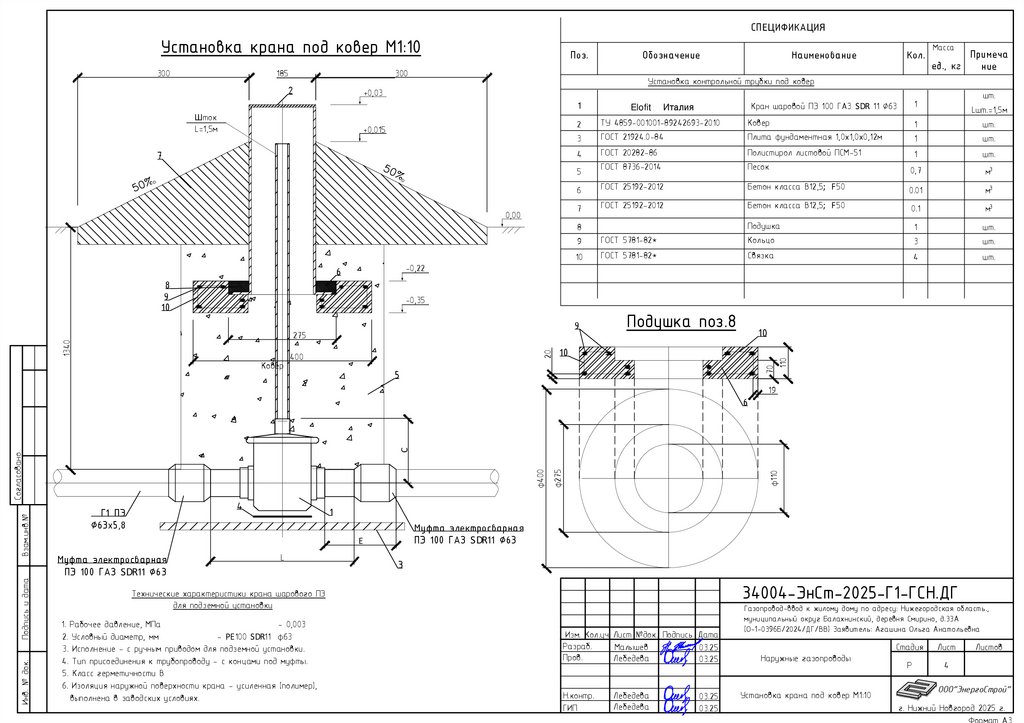

Установка крана под ковер М1:10
5

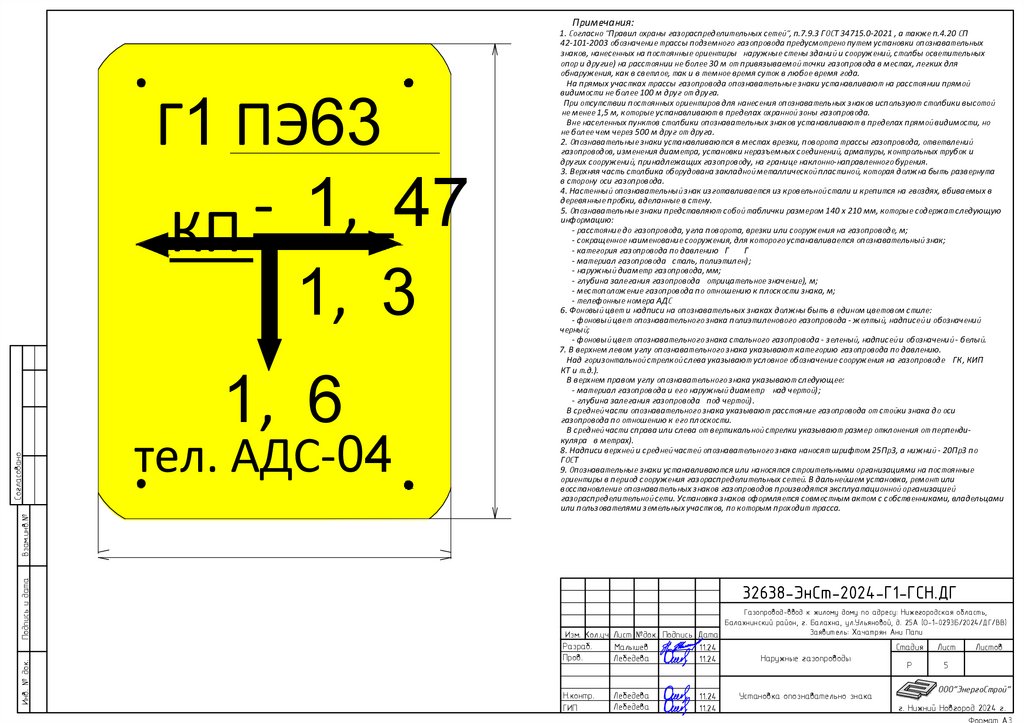

Установка опознавательного знака
6

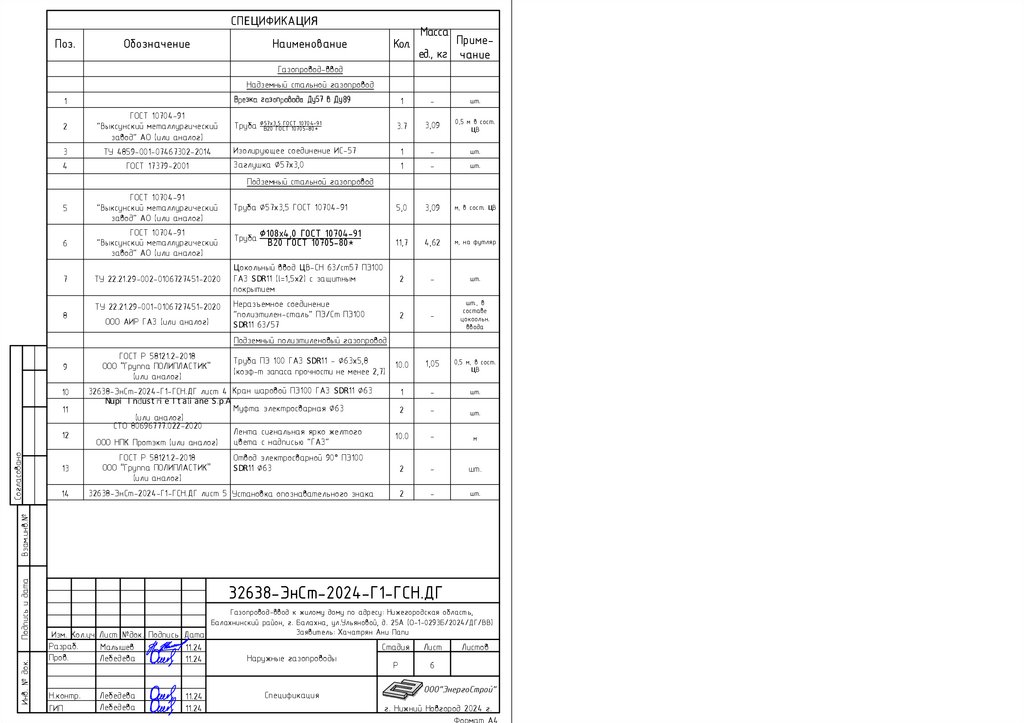

Спецификация
7

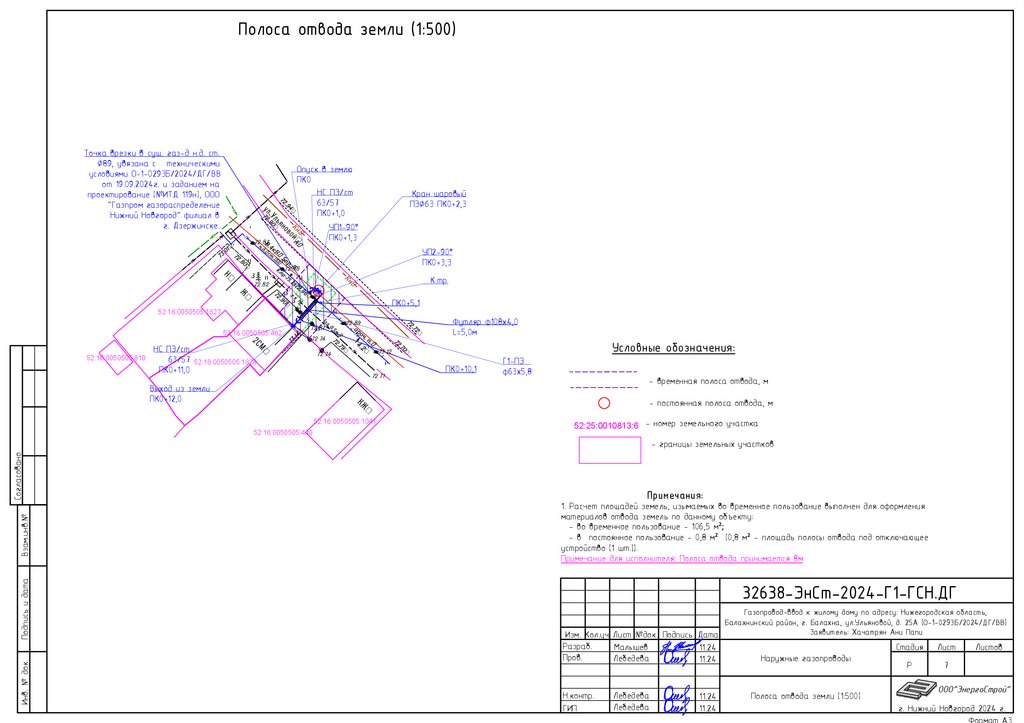

Полоса отвода земли (1:500)
Условные изображения
Примечание
Обозначение
Г
н.д. ст 89
Г1-ПЭ Г
ф 63х5,8
Заглушка на газопроводе
Изолирующее соединение
Общие указания (начало)
Наименование
Примечание
1.
Рабочая документация на строительство объекта газоснабжения соответствует техническому заданию
на проектирование, требованиям действующих технических регламентов, стандартов, сводов правил,
других нормативных документов и входящих в перечень национальных стандартов и сводов правил,
утвержденных постановлением Правительства РФ от 20.05.2022 г. №914 и подлежащих обязательному
применению.
2.
Рабочие чертежи выполнены на основании технических условий подключения (технологического
присоединения) газоиспользующего оборудования и объектов капитального строительства к сети
газораспределения № О-1-0293Б/2024/ДГ/ВВ от 19.09.2024г. и договора о подключении (технологическом
присоединении) газоиспользующего оборудования и объектов капитального строительства к сети
газораспределения № О-1-0293Б/2024/ДГ/ВВ от 10.10.2024;
- инженерно-геодезических изысканий, выполненных ООО "ЭнергоСтрой" в 2024г.
3.
Рабочие чертежи разработаны в соответствии с требованиями СП 62.13330.2011* "Газораспределительные
системы СНиП 42-01-2002 Актуализированная версия" с изменениями 1,2,3,4 Правил пользования в быту,
Правил устройства электроустановок (ПУЭ), утвержденных Минэнерго РФ, а также других нормативных
документов, утвержденных или согласованных с Министерством регионального развития РФ.
4.
Монтаж газопровода, испытание и приемку газопровода производить в соответствии с требованиями СП
62.13330.2011* "Газораспределительные системы СНиП 42-01-2002 Актуализированная версия" с
изменениями 1,2,3,4.
Прилагаемые документы

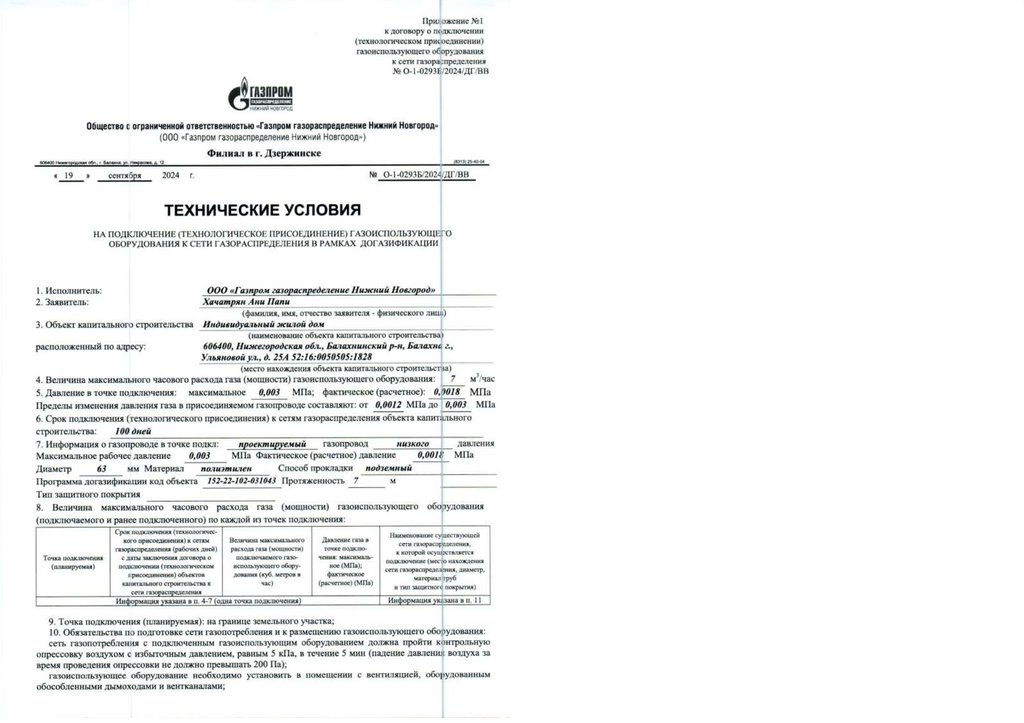

Технические условия подключения (технологического
присоединения) газоиспользующего оборудования
к сети газораспределения в рамках догазификации
Согласовано
№ О-1-0293Б/2024/ДГ/ВВ от 19.09.2024г.
Взам.инв.№
Газопровод низкого давления существующий стальной
Газопровод низкого давления проектируемый полиэтиленовый
Отключающее устройство на газопроводе
Ведомость ссылочных и прилагаемых документов
Обозначение
Наименование
Договор о подключении (технологическом присоединении)
газоиспользующего оборудования к сети
газораспределения в рамках догазификации
№ О-1-0293Б/2024/ДГ/ВВ от 10.10.2024.
Задание на проектирование с приложением

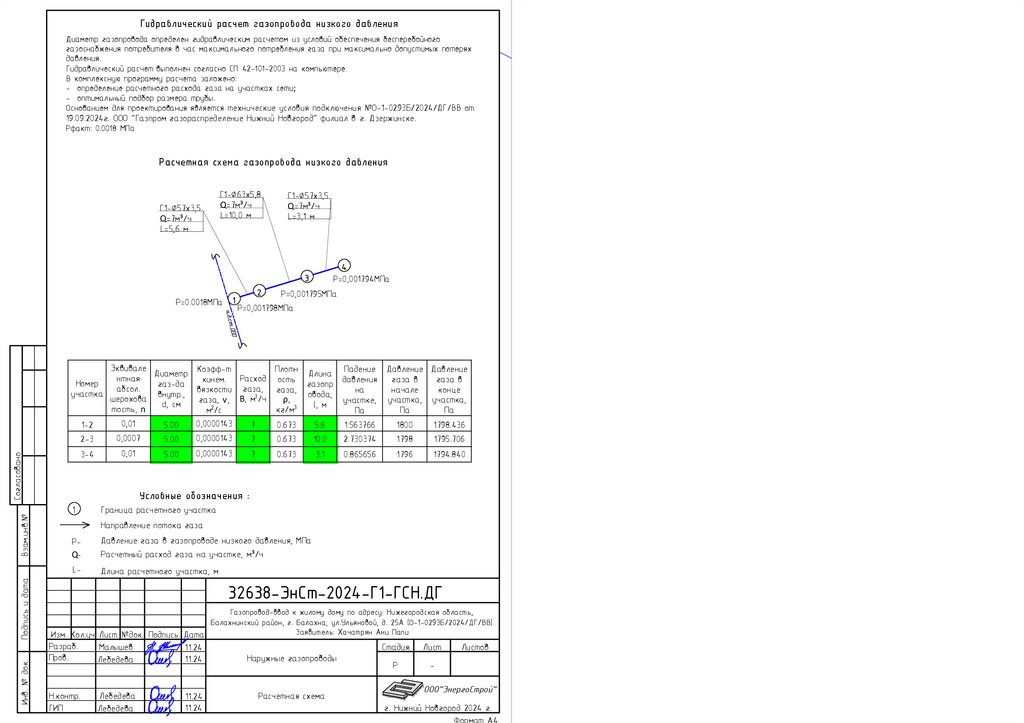

Гидравлический расчет газопровода низкого давления
Лист согласования места расположения
газопровода-ввода по адресу: Нижегородская область,
Инв. № док.
Подпись и дата
Балахнинский район, г. Балахна, ул.Ульяновой, д. 25А
32638-ЭнСт-2024-Г1-ГСН.ДГ
Газопровод-ввод к жилому дому по адресу: Нижегородская область,
Балахнинский район, г. Балахна, ул.Ульяновой, д. 25А (О-1-0293Б/2024/ДГ/ВВ)
Заявитель: Хачатрян Ани Папи
Изм. Кол.уч. Лист №док. Подпись Дата
Разраб.
Пров.
Малышев
Лебедева
11.24
11.24
Н.контр.
ГИП
Лебедева
Лебедева
11.24
11.24
Наружные газопроводы
Общие данные
Стадия
Лист
Листов
Р
1.1
7
ООО"ЭнергоСтрой"
г. Нижний Новгород 2024 г.
Формат А3

4.

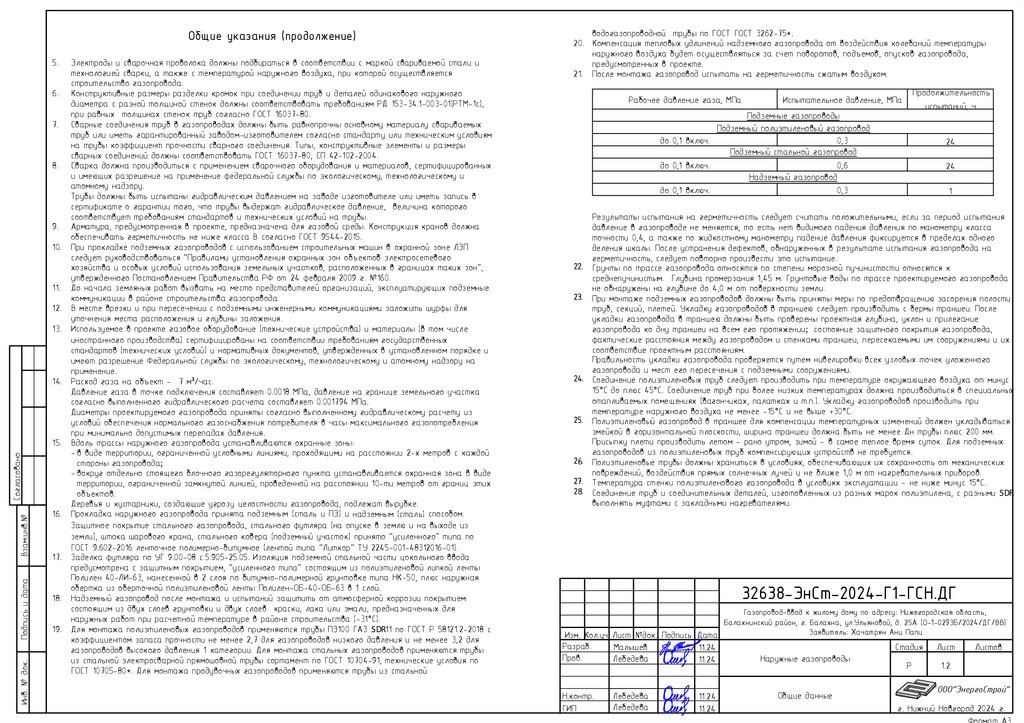

Общие указания (продолжение)
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
Инв. № док.
Подпись и дата
Взам.инв.№
Согласовано
15.
16.
17.
18.
19.
Электроды и сварочная проволока должны подбираться в соответствии с маркой свариваемой стали и
технологией сварки, а также с температурой наружного воздуха, при которой осуществляется
строительство газопровода.
Конструктивные размеры разделки кромок при соединении труб и деталей одинакового наружного
диаметра с разной толщиной стенок должны соответствовать требованиям РД 153-34.1-003-01(РТМ-1с),
при равных толщинах стенок труб согласно ГОСТ 16037-80.
Сварные соединения труб в газопроводах должны быть равнопрочны основному материалу свариваемых
труб или иметь гарантированный заводом-изготовителем согласно стандарту или техническим условиям
на трубы коэффициент прочности сварного соединения. Типы, конструктивные элементы и размеры
сварных соединений должны соответствовать ГОСТ 16037-80, СП 42-102-2004.
Сварка должна производиться с применением сварочного оборудования и материалов, сертифицированных
и имеющих разрешение на применение федеральной службы по экологическому, технологическому и
атомному надзору.
Трубы должны быть испытаны гидравлическим давлением на заводе изготовителе или иметь запись в
сертификате о гарантии того, что трубы выдержат гидравлическое давление, величина которого
соответствует требованиям стандартов и технических условий на трубы.
Арматура, предусмотренная в проекте, предназначена для газовой среды. Конструкция кранов должна
обеспечивать герметичность не ниже класса В согласно ГОСТ 9544-2015.
При прокладке подземных газопроводов с использованием строительных машин в охранной зоне ЛЭП
следует руководствоваться "Правилами установления охранных зон объектов электросетевого
хозяйства и особых условий использования земельных участков, расположенных в границах таких зон",
утвержденного Постановлением Правительства РФ от 24 февраля 2009 г. №160.
До начала земляных работ вызвать на место представителей организаций, эксплуатирующих подземные
коммуникации в районе строительства газопровода.
В месте врезки и при пересечении с подземными инженерными коммуникациями заложить шурфы для
уточнения места расположения и глубины заложения.
Используемое в проекте газовое оборудование (технические устройства) и материалы (в том числе
иностранного производства) сертифицированы на соответствии требованиям государственных
стандартов (технических условий) и нормативных документов, утвержденных в установленном порядке и
имеют разрешение Федеральной службы по экологическому, технологическому и атомному надзору на
применение.
Расход газа на объект - 7 м³/час.
Давление газа в точке подключения составляет 0.0018 МПа, давление на границе земельного участка
согласно выполненного гидравлического расчета составляет 0.001794 МПа.
Диаметры проектируемого газопровода приняты согласно выполненному гидравлическому расчету из
условий обеспечения нормального газоснабжения потребителя в часы максимального газопотребления
при минимально допустимых перепадах давления.
Вдоль трассы наружного газопровода устанавливаются охранные зоны:
- в виде территории, ограниченной условными линиями, проходящими на расстоянии 2-х метров с каждой
стороны газопровода;
- вокруг отдельно стоящего блочного газорегуляторного пункта устанавливается охранная зона в виде
территории, ограниченной замкнутой линией, проведенной на расстоянии 10-ти метров от границ этих
объектов.
Деревья и кустарники, создающие угрозу целостности газопровода, подлежат вырубке.
Прокладка наружного газопровода принята подземным (сталь и ПЭ) и надземным (сталь) способом.
Защитное покрытие стального газопровода, стального футляра (на опуске в землю и на выходе из
земли), штока шарового крана, стального ковера (подземный участок) принято "усиленного" типа по
ГОСТ 9.602-2016 ленточное полимерно-битумное (лентой типа "Литкор" ТУ 2245-001-48312016-01).
Заделка футляра по УГ 9.00-08 с.5.905-25.05. Изоляция подземной стальной части цокольного ввода
предусмотрена с защитным покрытием, "усиленного типа" состоящим из полиэтиленовой липкой ленты
Полилен 40-ЛИ-63, нанесенной в 2 слоя по битумно-полимерной грунтовке типа НК-50, плюс наружная
обертка из оберточной полиэтиленовой ленты Полилен-ОБ-40-ОБ-63 в 1 слой.
Надземный газопровод после монтажа и испытаний защитить от атмосферной коррозии покрытием
состоящим из двух слоев грунтовки и двух слоев краски, лака или эмали, предназначенных для
наружных работ при расчетной температуре в районе строительства (-31°С).
Для монтажа полиэтиленовых газопроводов применяются трубы ПЭ100 ГАЗ SDR11 по ГОСТ Р 58121.2-2018 с
коэффициентом запаса прочности не менее 2,7 для газопроводов низкого давления и не менее 3,2 для
газопроводов высокого давления 1 категории. Для монтажа стальных газопроводов применяются трубы
из стальной электросварной прямошовной трубы сортамент по ГОСТ 10704-91, технические условия по
ГОСТ 10705-80*. Для монтажа продувочных газопроводов применяются трубы из стальной
водогазопроводной трубы по ГОСТ ГОСТ 3262-75*.
20. Компенсация тепловых удлинений надземного газопровода от воздействия колебаний температуры
наружного воздуха будет осуществляться за счет поворотов, подъемов, опусков газопровода,
предусмотренных в проекте.
21. После монтажа газопровод испытать на герметичность сжатым воздухом.
Рабочее давление газа, МПа
Продолжительность
испытаний, ч
Испытательное давление, МПа
Подземные газопроводы
Подземный полиэтиленовый газопровод
до 0,1 включ.
0,3
Подземный стальной газопровод
до 0,1 включ.
0,6
Надземный газопровод
до 0,1 включ.
0,3
24
24
1
Результаты испытания на герметичность следует считать положительными, если за период испытания
давление в газопроводе не меняется, то есть нет видимого падения давления по манометру класса
точности 0,4, а также по жидкостному манометру падение давления фиксируется в пределах одного
деления шкалы. После устранения дефектов, обнаруженных в результате испытания газопровода на
герметичность, следует повторно произвести это испытание.
Грунты по трассе газопровода относятся по степени морозной пучинистости относятся к
среднепучинистым. Глубина промерзания 1,45 м. Грунтовые воды по трассе проектируемого газопровода
не обнаружены на глубине до 4,0 м от поверхности земли.
При монтаже подземных газопроводов должны быть приняты меры по предотвращению засорения полости
труб, секций, плетей. Укладку газопроводов в траншею следует производить с бермы траншеи. После
укладки газопровода в траншею должны быть проверены проектная глубина, уклон и прилегание
газопровода ко дну траншеи на всем его протяжении; состояние защитного покрытия газопровода,
фактические расстояния между газопроводом и стенками траншеи, пересекаемыми им сооружениями и их
соответствие проектным расстояниям.
Правильность укладки газопровода проверяется путем нивелировки всех узловых точек уложенного
газопровода и мест его пересечения с подземными сооружениями.
Соединение полиэтиленовых труб следует производить при температуре окружающего воздуха от минус
15°С до плюс 45°С. Соединение труб при более низких температурах должна производиться в специальных
отапливаемых помещениях (вагончиках, палатках и т.п.). Укладку газопроводов производить при
температуре наружного воздуха не менее -15°С и не выше +30°С.
Полиэтиленовый газопровод в траншее для компенсации температурных изменений должен укладываться
змейкой в горизонтальной плоскости, ширина траншеи должна быть не менее Дн трубы плюс 200 мм.
Присыпку плети производить летом - рано утром, зимой - в самое теплое время суток. Для подземных
газопроводов из полиэтиленовых труб компенсирующих устройств не требуется.
Полиэтиленовые трубы должны храниться в условиях, обеспечивающих их сохранность от механических
повреждений, воздействия прямых солнечных лучей и не ближе 1,0 м от нагревательных приборов.
Температура стенки полиэтиленового газопровода в условиях эксплуатации - не ниже минус 15°С.
Соединение труб и соединительных деталей, изготовленных из разных марок полиэтилена, с разными SDR
выполнять муфтами с закладными нагревателями.
32638-ЭнСт-2024-Г1-ГСН.ДГ
Газопровод-ввод к жилому дому по адресу: Нижегородская область,
Балахнинский район, г. Балахна, ул.Ульяновой, д. 25А (О-1-0293Б/2024/ДГ/ВВ)
Заявитель: Хачатрян Ани Папи
Изм. Кол.уч. Лист №док. Подпись Дата
Разраб.
Пров.
Малышев
Лебедева
11.24
11.24
Н.контр.
ГИП
Лебедева
Лебедева
11.24
11.24
Наружные газопроводы
Общие данные
Стадия
Лист
Р
1.2
Листов
ООО"ЭнергоСтрой"
г. Нижний Новгород 2024 г.
Формат А3

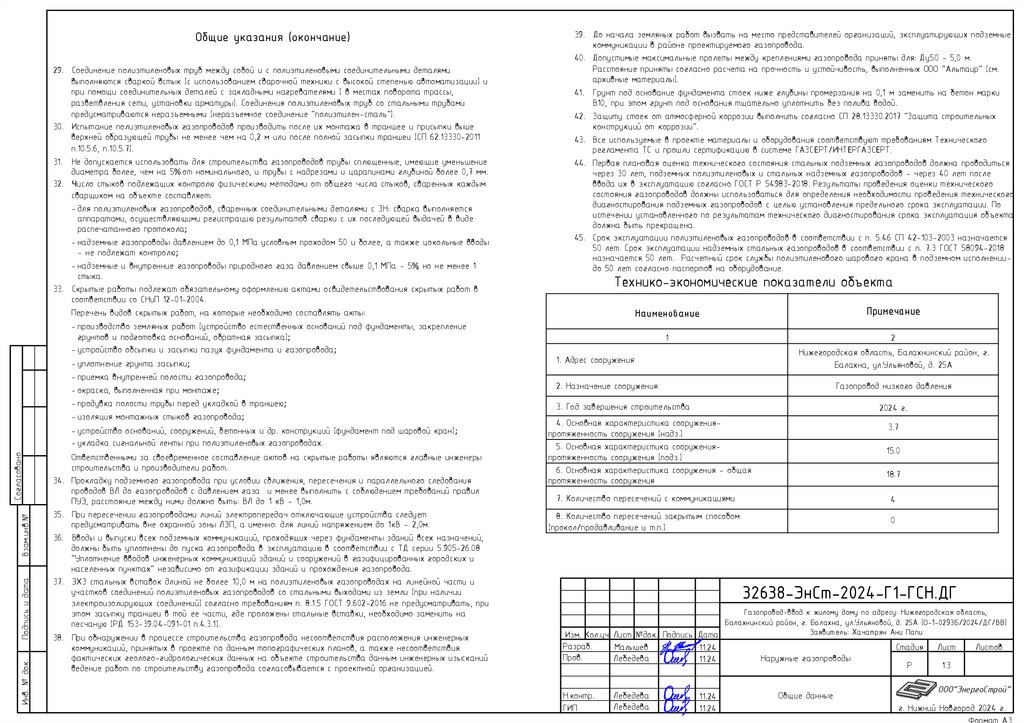

5.

Общие указания (окончание)
29. Соединение полиэтиленовых труб между собой и с полиэтиленовыми соединительными деталями
выполняются сваркой встык (с использованием сварочной техники с высокой степенью автоматизации) и
при помощи соединительных деталей с закладными нагревателями ( в местах поворота трассы,
разветвления сети, установки арматуры). Соединения полиэтиленовых труб со стальными трубами
предусматриваются неразъемными (неразъемное соединение "полиэтилен-сталь").
30. Испытание полиэтиленовых газопроводов производить после их монтажа в траншее и присыпки выше
верхней образующей трубы не менее чем на 0,2 м или после полной засыпки траншеи (СП 62.13330-2011
п.10.5.6, п.10.5.7).
31. Не допускается использовать для строительства газопроводов трубы сплющенные, имеющие уменьшение
диаметра более, чем на 5% от номинального, и трубы с надрезами и царапинами глубиной более 0,7 мм.
32. Число стыков подлежащих контролю физическими методами от общего числа стыков, сваренных каждым
сварщиком на объекте составляет:
- для полиэтиленовых газопроводов, сваренных соединительными деталями с ЗН: сварка выполняется
аппаратами, осуществляющими регистрацию результатов сварки с их последующей выдачей в виде
распечатанного протокола;
- надземные газопроводы давлением до 0,1 МПа условным проходом 50 и более, а также цокольные вводы
- не подлежат контролю;
- надземные и внутренние газопроводы природного газа давлением свыше 0,1 МПа - 5%, но не менее 1
стыка.
33. Скрытые работы подлежат обязательному оформлению актами освидетельствования скрытых работ в
соответствии со СНиП 12-01-2004.
Перечень видов скрытых работ, на которые необходимо составлять акты:
- производство земляных работ (устройство естественных оснований под фундаменты, закрепление
грунтов и подготовка оснований, обратная засыпка);
- устройство обсыпки и засыпки пазух фундамента и газопровода;
35.
37.
Инв. № док.
Взам.инв.№
34.
Подпись и дата
Согласовано
- уплотнение грунта засыпки;
- приемка внутренней полости газопровода;
- окраска, выполненная при монтаже;
- продувка полости трубы перед укладкой в траншею;
- изоляция монтажных стыков газопровода;
- устройство оснований, сооружений, бетонных и др. конструкций (фундамент под шаровой кран);
- укладка сигнальной ленты при полиэтиленовых газопроводах.
36.
38.
Ответственными за своевременное составление актов на скрытые работы являются главные инженеры
строительства и производители работ.
Прокладку подземного газопровода при условии сближения, пересечения и параллельного следования
проводов ВЛ до газопроводов с давлением газа и менее выполнить с соблюдением требований правил
ПУЭ, расстояние между ними должно быть: ВЛ до 1 кВ - 1,0м.
При пересечении газопроводами линий электропередач отключающие устройства следует
предусматривать вне охранной зоны ЛЭП, а именно: для линий напряжением до 1кВ - 2,0м.
Вводы и выпуски всех подземных коммуникаций, проходящих через фундаменты зданий всех назначений,
должны быть уплотнены до пуска газопровода в эксплуатацию в соответствии с ТД серии 5.905-26.08
"Уплотнение вводов инженерных коммуникаций зданий и сооружений в газифицированных городских и
населенных пунктах" независимо от газификации зданий и прохождения газопровода.
ЭХЗ стальных вставок длиной не более 10,0 м на полиэтиленовых газопроводах на линейной части и
участков соединений полиэтиленовых газопроводов со стальными выходами из земли (при наличии
электроизолирующих соединений) согласно требованиям п. 8.1.5 ГОСТ 9.602-2016 не предусматривать, при
этом засыпку траншеи в той ее части, где проложены стальные вставки, необходимо заменить на
песчаную (РД 153-39.04-091-01 п.4.3.1).
При обнаружении в процессе строительства газопровода несоответствия расположения инженерных
коммуникаций, принятых в проекте по данным топографических планов, а также несоответствия
фактических геолого-гидрологических данных на объекте строительства данным инженерных изысканий
ведение работ по строительству газопровода согласовывается с проектной организацией.
39. До начала земляных работ вызвать на место представителей организаций, эксплуатирующих подземные
коммуникации в районе проектируемого газопровода.
40. Допустимые максимальные пролеты между креплениями газопровода приняты для: Ду50 - 5,0 м.
Расстояние приняты согласно расчета на прочность и устойчивость, выполненных ООО "Альтаир" (см.
архивные материалы).
41. Грунт под основание фундамента стоек ниже глубины промерзания на 0,1 м заменить на бетон марки
В10, при этом грунт под основания тщательно уплотнить без полива водой.
42. Защиту стоек от атмосферной коррозии выполнить согласно СП 28.13330.2017 "Защита строительных
конструкций от коррозии".
43. Все используемые в проекте материалы и оборудования соответствуют требованиям Технического
регламента ТС и прошли сертификацию в системе ГАЗСЕРТ/ИНТЕРГАЗСЕРТ.
44. Первая плановая оценка технического состояния стальных подземных газопроводов должна проводиться
через 30 лет, подземных полиэтиленовых и стальных надземных газопроводов - через 40 лет после
ввода их в эксплуатацию согласно ГОСТ Р 54983-2018. Результаты проведения оценки технического
состояния газопроводов должны использоваться для определения необходимости проведения технического
диагностирования подземных газопроводов с целью установления предельного срока эксплуатации. По
истечении установленного по результатам технического диагностирования срока эксплуатация объекта
должна быть прекращена.
45. Срок эксплуатации полиэтиленовых газопроводов в соответствии с п. 5.46 СП 42-103-2003 назначается
50 лет. Срок эксплуатации надземных стальных газопроводов в соответствии с п. 7.3 ГОСТ 58094-2018
назначается 50 лет. Расчетный срок службы полиэтиленового шарового крана в подземном исполнениидо 50 лет согласно паспортов на оборудование.
Технико-экономические показатели объекта
Наименование
Примечание
1
2
Нижегородская область, Балахнинский район, г.
Балахна, ул.Ульяновой, д. 25А
1. Адрес сооружения
2. Назначение сооружения
Газопровод низкого давления
3. Год завершения строительства
2024 г.
4. Основная характеристика сооруженияпротяженность сооружения (надз.)
5. Основная характеристика сооруженияпротяженность сооружения (подз.)
6. Основная характеристика сооружения - общая
протяженность сооружения
15.0
7. Количество пересечений с коммуникациями
4
8. Количество пересечений закрытым способом
(прокол/продавливание и т.п.)
0
3.7
18.7
32638-ЭнСт-2024-Г1-ГСН.ДГ
Газопровод-ввод к жилому дому по адресу: Нижегородская область,
Балахнинский район, г. Балахна, ул.Ульяновой, д. 25А (О-1-0293Б/2024/ДГ/ВВ)
Заявитель: Хачатрян Ани Папи
Изм. Кол.уч. Лист №док. Подпись Дата
Разраб.
Пров.
Малышев
Лебедева
11.24
11.24
Н.контр.
ГИП
Лебедева
Лебедева
11.24
11.24
Наружные газопроводы
Общие данные
Стадия
Лист
Р
1.3
Листов
ООО"ЭнергоСтрой"
г. Нижний Новгород 2024 г.
Формат А3

6.

Ситуационный план (1:1000)
План газопровода низкого давления (1:500)
Точка врезки в сущ. газ-д н.д. ст.
∅89, увязана с техническими
условиями О-1-0293Б/2024/ДГ/ВВ
от 19.09.2024г. и заданием на
проектирование (№ИТД 119н), ООО
"Газпром газораспределение
Нижний Новгород" филиал в
г. Дзержинске.
Опуск в землю
ПК0
НС ПЭ/ст
63/57
ПК0+1,0
УП1-90°
ПК0+1,3
72.83
7.7
Кран шаровый
ПЭ∅63 ПК0+2,3
Точка врезки
НС ПЭ/ст
63/57
НС ПЭ/ст
63/57
УП2-90°
ПК0+3,3
1.0
72.98
Заявитель
Хачатрян Ани Папи
Нижегородская область, Балахнинский
район, г. Балахна, ул.Ульяновой, д. 25А
(О-1-0293Б/2024/ДГ/ВВ)
3
К.тр.
72.82
3
6.7
52:16:0050505:1827 4.2
3
ПК0+5,1
5.8
3.1
52:16:0050505:462
НС ПЭ/ст
52:16:0050505:810
63/57 52:16:0050505:1828
ПК0+11,0
0.3
Выход из земли
ПК0+12,0
72.87
Футляр ф108х4,0
L=5,0м
72.89
72.74
Г1-ПЭ
ф63х5,8
73.12
12.872.74
20.0
72.71
3.7
ПК0+10,1
Г1-ПЭ
ф63х5,8
52:16:0050505:1041
52:16:0050505:440
Граница охранной зоны газопровода
Граница охранной зоны ВЛ
Примечание:
Согласовано
Узел врезки
Точка врезки
Инв. № док.
Подпись и дата
Взам.инв.№
*2,800
1,0м
1. Расстояние в плане по горизонтали от проектируемого подземного газопровода низкого давления до
фундаментов зданий, сооружений, инженерных коммуникаций и автодорог даны в "свету" согласно табл. В.1
СП 42-101-2003.
2. При пересечении газопроводами линий воздушных электропередач отключающие устройства следует
предусматривать вне охранной зоны ВЛ:
- для линий напряжением до 1кВ - 2м.
3. При прокладке подземных газопроводов с использованием строительных машин в охранной зоне ЛЭП
следует руководствоваться "Правилами установления охранных зон объектов электросетевого хозяйства и
особых условий использования земельных участков, расположенных в границах таких зон", утвержденного
Постановлением Правительства РФ от 24 февраля 2009г. №160.
4. Отметки с * и размеры уточнить при производстве строительно-монтажных работ.
5. Отключающее устройство устанавливается в охранной зоне ВЛ 0,4 кВт в связи с невозможностью
установить его вне охранной зоны.
32638-ЭнСт-2024-Г1-ГСН.ДГ
Газопровод-ввод к жилому дому по адресу: Нижегородская область,
Балахнинский район, г. Балахна, ул.Ульяновой, д. 25А (О-1-0293Б/2024/ДГ/ВВ)
Заявитель: Хачатрян Ани Папи
Изм. Кол.уч. Лист №док. Подпись Дата
Изолирующее соединение
ИС-57 приварное
Футляр ∅108х4,0
l=0,8м
Разраб.
Пров.
Малышев
Лебедева
Н.контр.
ГИП
Лебедева
Лебедева
11.24
11.24
Наружные газопроводы
11.24
11.24
План газопровода низкого давления
(1:500). Узел врезки.
Ситуационный план (1:1000)
Стадия
Лист
Р
2
Листов
ООО"ЭнергоСтрой"
г. Нижний Новгород 2024 г.
Формат А3

7.

Профиль газопровода низкого давления от ПК0 до ПК0+12,0
Примечания
Защитное
покрытие
см.п.10
Г1
∅57х3,5
1. План газопровода низкого давления см. лист 2.
Заглушка ∅57х3,0
Изолирующее
соединение
ИС-57
приварное
3. Защитное покрытие
стального футляра выполнить "усиленного" типа по ГОСТ
9.602-2016 ленточным полимерно-битумным (лентой типа Литкор ТУ 2245-001-4831 2016-01).
К.тр
1.0
0.3
0.5
Футляр ∅108х4,0
l=0,8м
Г1 Труба ф63х5,8 ГОСТ 10704-91
Защитное покрытие "усиленного" типа по
ГОСТ 9.602-2016 см. прим. п.16 (Общие данные)
ПЭ/ст 63х57
73,11
73,13
73,14
73,11
73,13
73,14
71,61
71,63
71,64
1,5
1,5
1,5
71,77
71,79
71,80
72,98
72,98
72,99
73,00
73,01
73,02
73,05
73,05
73,08
72,98
72,98
72,99
73,00
73,01
73,02
73,05
73,05
73,08
71,48
71,49
71,50
71,51
71,52
71,55
71,55
71,58
6. Для защиты шарового крана от воздействия сил морозного пучения в радиусе 0,3м выполнить засыпку
песком по ГОСТ 8736-2014.
7. Число стыков, подлежащих контролю физическими методами от общего числа стыков, сваренных каждым
сварщиком на объекте (но не менее 1 стыка) составляет:
- для подземного полиэтиленового газопровода низкого давления, сваренного на сварочной технике высокой
степени автоматизации, аттестованной и допущенной к применению в установленном порядке, обязательному
контролю физическими методами - не подлежат;
- для стальных участков газопровода в составе цокольного ввода - контролю не подлежат (контроль пройден
на заводе-изготовителе);
- для надземного, внутреннего газопровода низкого давления - контролю не подлежат.
8. При отсутствии усовершенствованного дорожного покрытия вокруг ковера предусматривают устройство
отмостки шириной не менее 0,7м с уклоном 50%, исключающим проникновение поверхностных вод в грунт близ
ковера. В местах отсутствия проезда транспорта и прохода людей отметка крышки ковера должна быть не
менее 0,5м выше уровня земли.
9. Электрохимическую защиту стальных вставок длиной до 10м на полиэтиленовом газопроводе согласно
требований n.8.1.5 ГОСТ 9.602-2016 не предусматривать. Засыпку траншеи в местах, где проложены стальные
вставки, заменить на песчаную по всей глубине траншеи.
10. Надземный газопровод после монтажа и испытаний защитить от атмосферной коррозии покрытием,
состоящим из двух слоев краски, лака и эмали, предназначенных для наружных работ при расчетной
температуре в районе строительства (-31°C).
13,3
Расстояние, м
12,0
0,3
0,3
1,0
ПК0+1,0
1,0
ПК0+1,3 1,0
1,6
ПК0+5,1
Длина, м
2,5 2,5
Пикет
среднепучинистые
грунт
механический
без креплений
контролю не подлежат
высокая
Покрытие по трассе
Способ разработки грунта
Крепление стен траншеи
% контроля сварных стыков
Степень автоматизации (п/э)
н.д.
ст89
32638-ЭнСт-2024-Г1-ГСН.ДГ
Газопровод-ввод к жилому дому по адресу: Нижегородская область,
Балахнинский район, г. Балахна, ул.Ульяновой, д. 25А (О-1-0293Б/2024/ДГ/ВВ)
Заявитель: Хачатрян Ани Папи
Изм. Кол.уч. Лист №док. Подпись Дата
Разраб.
Пров.
Малышев
Лебедева
11.24
11.24
Н.контр.
ГИП
Лебедева
Лебедева
11.24
11.24
Наружные газопроводы
Стадия
Лист
Р
3
Листов
Т
Развернутый план
0,2
Г
Взам.инв.№
5. Неразъемные соединения "полиэтилен-сталь" должны укладываться на основание из песка по ГОСТ 8736-2014
длиной по 1м в каждую сторону от соединения, высотой не менее 10 см и засыпаться слоем песка на полную
глубину траншеи. Пространство вокруг ПЭ крана засыпать крупнозернистым песком.
Основание
Уклон,‰
Подпись и дата
подсыпка h=10см и засыпка h=20см из
среднезернистого песка ГОСТ 8736-2014
Обозначение трубы и тип
изоляции
футляр ст.∅108х4,0
L=5,0м
4. Изоляция стальной части неразъемного соединения "полиэтилен-сталь" предусмотрена "усиленного типа"
защитным покрытием, состоящим из полиэтиленовой липкой ленты Полилен 40-ЛИ-63, нанесенной в 2 слоя по
битумно-полимерной грунтовке типа НК-50, плюс наружная обертка из оберточной полиэтиленовой ленты
Полилен-ОБ-40-ОБ-63 в 1 слой. Толщина защитного покрытия не менее 4,0 мм.
0,9
1,0
Согласовано
Глубина траншеи, м
71,64
71,65
71,66
71,67
71,68
71,71
71,71
71,74
Отметка верха трубы, м
(футляра)
1,5
1,5
1,5
1,5
1,5
1,5
1,5
1,5
Отметка дна траншеи, м
Г1 Труба ф57х3,5 ГОСТ 10704-91
Отметка земли проектная, м
Защитное покрытие "усиленного" типа по
ГОСТ 9.602-2016 см. прим. п.16 (Общие данные)
68,00
Отметка земли фактическая, м
2.5
ПЭ/ст 63х57
2.5
М 1:500 по горизонтали
М 1:100 по вертикали
0,6
0,3
0,5
Футляр ∅108х4,0
l=0,8м
Засыпка на всю глубину
траншеи (см. примеч. п.6)
Инв. № док.
2. Грунтовые воды на период изысканий по трассе проектируемого газопровода низкого давления не вскрыты
на глубине 4,0 м от поверхности земли. Грунты по трассе проектируемого газопровода по степени морозной
пучинистости относятся к среднепучинистым. Нормативная глубина промерзания грунтов принята 1,45 м.
т.врезки
УП1-90°
Заглушка 57
УП2-90°
Профиль газопровода низкого давления
от ПК0 до ПК0+12,0
ООО"ЭнергоСтрой"
г. Нижний Новгород 2024 г.
Формат А3

8.

СПЕЦИФИКАЦИЯ
Установка крана под ковер М1:10
300
185
Поз.
Обозначение
Наименование
Кол.
Масса
ед., кг
300
Примеча
ние
Установка контрольной трубки под ковер
2
+0,03
1
Шток
L=1,5м
+0,015
7
Италия
Кран шаровой ПЭ 100 ГАЗ SDR 11 ∅63
1
шт.
Lшт.=1,5м
2
3
ТУ 4859-001001-89242693-2010
ГОСТ 21924.0-84
Ковер
Плита фундаментная 1,0х1,0х0,12м
1
1
шт.
шт.
4
ГОСТ 20282-86
ГОСТ 8736-2014
Полистирол листовой ПСМ-51
Песок
1
шт.
0,7
м3
6
ГОСТ 25192-2012
Бетон класса В12,5; F50
0.01
м3
7
ГОСТ 25192-2012
Бетон класса В12,5; F50
0.1
м3
8
9
ГОСТ 5781-82*
Подушка
Кольцо
1
3
шт.
шт.
10
ГОСТ 5781-82*
Связка
4
шт.
5
0,00
Elofit
-0,22
6
8
9
10
-0,35
9
Подушка поз.8
10
400
10
70
110
20
1340
275
Ковер
5
19
Инв. № док.
Подпись и дата
Взам.инв.№
4
Г1 ПЭ
∅63х5,8
ф110
1
Муфта электросварная
ПЭ 100 ГАЗ SDR11 ∅63
E
Муфта электросварная
ПЭ 100 ГАЗ SDR11 ∅63
ф275
ф400
Согласовано
C
6
L
3
34004-ЭнСт-2025-Г1-ГСН.ДГ
Технические характеристики крана шарового ПЭ
для подземной установки
1. Рабочее давление, МПа
- 0,003
2. Условный диаметр, мм
- PE100 SDR11 ф63
3. Исполнение - с ручным приводом для подземной установки.
4. Тип присоединения к трубопроводу - с концами под муфты.
5. Класс герметичности В
6. Изоляция наружной поверхности крана - усиленная (полимер),
выполнена в заводских условиях.
Изм. Кол.уч. Лист №док. Подпись Дата
Разраб.
Малышев
03.25
Пров.
Лебедева
03.25
Н.контр.
ГИП
Лебедева
Лебедева
03.25
03.25
Газопровод-ввод к жилому дому по адресу: Нижегородская область.,
муниципальный округ Балахнинский, деревня Смирино, д.33А
(О-1-0396Б/2024/ДГ/ВВ) Заявитель: Агашина Ольга Анатольевна
Наружные газопроводы
Установка крана под ковер М1:10
Стадия
Лист
Р
4
Листов
ООО"ЭнергоСтрой"
г. Нижний Новгород 2025 г.
Формат А3

9.

Примечания:
Г1 ПЭ63
1,
47
КП
1, 3
тел. АДС-04
Инв. № док.
Подпись и дата
Взам.инв.№
Согласовано
1, 6
1. Согласно "Правил охраны газораспределительных сетей", п.7.9.3 ГОСТ 34715.0-2021 , а также п.4.20 СП
42-101-2003 обозначение трассы подземного газопровода предусмотрено путем установки опознавательных
знаков, нанесенных на постоянные ориентиры наружные стены зданий и сооружений, столбы осветительных
опор и другие) на расстоянии не более 30 м от привязываемой точки газопровода в местах, легких для
обнаружения, как в светлое, так и в темное время суток в любое время года.
На прямых участках трассы газопровода опознавательные знаки устанавливают на расстоянии прямой
видимости не более 100 м друг от друга.
При отсутствии постоянных ориентиров для нанесения опознавательных знаков используют столбики высотой
не менее 1,5 м, которые устанавливают в пределах охранной зоны газопровода.
Вне населенных пунктов столбики опознавательных знаков устанавливают в пределах прямой видимости, но
не более чем через 500 м друг от друга.
2. Опознавательные знаки устанавливаются в местах врезки, поворота трассы газопровода, ответвлений
газопроводов, изменения диаметра, установки неразъемных соединений, арматуры, контрольных трубок и
других сооружений, принадлежащих газопроводу, на границе наклонно-направленного бурения.
3. Верхняя часть столбика оборудована закладной металлической пластиной, которая должна быть развернута
в сторону оси газопровода.
4. Настенный опознавательный знак изготавливается из кровельной стали и крепится на гвоздях, вбиваемых в
деревянные пробки, вделанные в стену.
5. Опознавательные знаки представляют собой таблички размером 140 x 210 мм, которые содержат следующую
информацию:
- расстояние до газопровода, угла поворота, врезки или сооружения на газопроводе, м;
- сокращенное наименование сооружения, для которого устанавливается опознавательный знак;
- категория газопровода по давлению Г
Г
- материал газопровода сталь, полиэтилен);
- наружный диаметр газопровода, мм;
- глубина залегания газопровода отрицательное значение), м;
- местоположение газопровода по отношению к плоскости знака, м;
- телефонные номера АДС
6. Фоновый цвет и надписи на опознавательных знаках должны быть в едином цветовом стиле:
- фоновый цвет опознавательного знака полиэтиленового газопровода - желтый, надписей и обозначений
черный;
- фоновый цвет опознавательного знака стального газопровода - зеленый, надписей и обозначений - белый.
7. В верхнем левом углу опознавательного знака указывают категорию газопровода по давлению.
Над горизонтальной стрелкой слева указывают условное обозначение сооружения на газопроводе ГК, КИП
КТ и т.д.).
В верхнем правом углу опознавательного знака указывают следующее:
- материал газопровода и его наружный диаметр над чертой);
- глубина залегания газопровода под чертой).
В средней части опознавательного знака указывают расстояние газопровода от стойки знака до оси
газопровода по отношению к его плоскости.
В средней части справа или слева от вертикальной стрелки указывают размер отклонения от перпендикуляра в метрах).
8. Надписи верхней и средней частей опознавательного знака наносят шрифтом 25Пр3, а нижний - 20Пр3 по
ГОСТ
9. Опознавательные знаки устанавливаются или наносятся строительными организациями на постоянные
ориентиры в период сооружения газораспределительных сетей. В дальнейшем установка, ремонт или
восстановление опознавательных знаков газопроводов производятся эксплуатационной организацией
газораспределительной сети. Установка знаков оформляется совместным актом с собственниками, владельцами
или пользователями земельных участков, по которым проходит трасса.
32638-ЭнСт-2024-Г1-ГСН.ДГ
Газопровод-ввод к жилому дому по адресу: Нижегородская область,
Балахнинский район, г. Балахна, ул.Ульяновой, д. 25А (О-1-0293Б/2024/ДГ/ВВ)
Заявитель: Хачатрян Ани Папи
Изм. Кол.уч. Лист №док. Подпись Дата
Разраб.
Пров.
Малышев
Лебедева
11.24
11.24
Н.контр.
ГИП
Лебедева
Лебедева
11.24
11.24
Наружные газопроводы
Установка опознавательно знака
Стадия
Лист
Р
5
Листов
ООО"ЭнергоСтрой"
г. Нижний Новгород 2024 г.
Формат А3

10.

СПЕЦИФИКАЦИЯ
Поз.
Обозначение
Масса
Наименование
Кол.
Примеед., кг чание
Газопровод-ввод
Надземный стальной газопровод
1
2
ГОСТ 10704-91
"Выксунский металлургический
завод" АО (или аналог)
3
4
ТУ 4859-001-07467302-2014
ГОСТ 17379-2001
1
-
шт.
ГОСТ 10704-91
Труба ∅57х3,5
В20 ГОСТ 10705-80*
3.7
3,09
0,5 м в сост.
ЦВ
Изолирующее соединение ИС-57
Заглушка ∅57х3,0
1
1
-
шт.
Труба ∅57х3,5 ГОСТ 10704-91
5,0
3,09
м, в сост. ЦВ
Труба ∅108х4,0 ГОСТ 10704-91
В20 ГОСТ 10705-80*
11,7
4,62
м, на футляр
Цокольный ввод ЦВ-СН 63/ст57 ПЭ100
ГАЗ SDR11 (l=1,5х2) с защитным
покрытием
2
-
шт.
2
-
шт., в
составе
цокоольн.
ввода
10.0
1,05
0,5 м, в сост.
ЦВ
1
-
шт.
2
-
шт.
10.0
-
м
2
-
шт.
2
-
шт.
шт.
Подземный стальной газопровод
5
ГОСТ 10704-91
"Выксунский металлургический
завод" АО (или аналог)
6
ГОСТ 10704-91
"Выксунский металлургический
завод" АО (или аналог)
7
ТУ 22.21.29-002-0106727451-2020
ТУ 22.21.29-001-0106727451-2020
8
ООО АИР ГАЗ (или аналог)
Неразъемное соединение
"полиэтилен-сталь" ПЭ/Ст ПЭ100
SDR11 63/57
Подземный полиэтиленовый газопровод
9
10
11
13
14
Труба ПЭ 100 ГАЗ SDR11 - ∅63х5,8
(коэф-т запаса прочности не менее 2,7)
32638-ЭнСт-2024-Г1-ГСН.ДГ лист 4 Кран шаровой ПЭ100 ГАЗ SDR11 ∅63
Nupi I ndus t ri e I t ali ane S.p.A
Муфта электросварная ∅63
(или аналог)
СТО 80696777.022-2020
Лента сигнальная ярко желтого
цвета с надписью "ГАЗ"
ООО НПК Протэкт (или аналог)
ГОСТ Р 58121.2-2018
ООО “Группа ПОЛИПЛАСТИК”
(или аналог)
Отвод электросварной 90° ПЭ100
SDR11 ∅63
32638-ЭнСт-2024-Г1-ГСН.ДГ лист 5 Установка опознавательного знака
Инв. № док.
Подпись и дата
Взам.инв.№
Согласовано
12
ГОСТ Р 58121.2-2018
ООО “Группа ПОЛИПЛАСТИК”
(или аналог)
32638-ЭнСт-2024-Г1-ГСН.ДГ
Газопровод-ввод к жилому дому по адресу: Нижегородская область,
Балахнинский район, г. Балахна, ул.Ульяновой, д. 25А (О-1-0293Б/2024/ДГ/ВВ)
Заявитель: Хачатрян Ани Папи
Изм. Кол.уч. Лист №док. Подпись Дата
Разраб.
Пров.
Малышев
Лебедева
11.24
11.24
Н.контр.
ГИП
Лебедева
Лебедева
11.24
11.24
Наружные газопроводы
Спецификация
Стадия
Лист
Р
6
Листов
ООО"ЭнергоСтрой"
г. Нижний Новгород 2024 г.
Формат А4

11.

Полоса отвода земли (1:500)
Точка врезки в сущ. газ-д н.д. ст.
∅89, увязана с техническими
условиями О-1-0293Б/2024/ДГ/ВВ
от 19.09.2024г. и заданием на
проектирование (№ИТД 119н), ООО
"Газпром газораспределение
Нижний Новгород" филиал в
г. Дзержинске.
Опуск в землю
ПК0
НС ПЭ/ст
63/57
ПК0+1,0
УП1-90°
ПК0+1,3
72.83
Кран шаровый
ПЭ∅63 ПК0+2,3
УП2-90°
ПК0+3,3
72.98
3
К.тр.
72.82
3
3
ПК0+5,1
52:16:0050505:1827
52:16:0050505:462
52:16:0050505:810
72.87
Футляр ф108х4,0
L=5,0м
72.89
72.74
НС ПЭ/ст
63/57 52:16:0050505:1828
ПК0+11,0
Условные обозначения:
73.12
72.74
72.71
ПК0+10,1
Г1-ПЭ
ф63х5,8
- временная полоса отвода, м
Выход из земли
ПК0+12,0
- постоянная полоса отвода, м
52:16:0050505:1041
52:16:0050505:440
52:25:0010813:6 - номер земельного участка
Инв. № док.
Подпись и дата
Взам.инв.№
Согласовано
- границы земельных участков
Примечания:
1. Расчет площадей земель, изымаемых во временное пользование выполнен для оформления
материалов отвода земель по данному объекту:
- во временное пользование - 106,5 м²;
- в постоянное пользование - 0,8 м² (0,8 м² - площадь полосы отвода под отключающее
устройство (1 шт.)).
Примечание для исполнителя: Полоса отвода принимается 8м
32638-ЭнСт-2024-Г1-ГСН.ДГ
Газопровод-ввод к жилому дому по адресу: Нижегородская область,
Балахнинский район, г. Балахна, ул.Ульяновой, д. 25А (О-1-0293Б/2024/ДГ/ВВ)
Заявитель: Хачатрян Ани Папи
Изм. Кол.уч. Лист №док. Подпись Дата
Разраб.
Пров.
Малышев
Лебедева
11.24
11.24
Н.контр.
ГИП
Лебедева
Лебедева
11.24
11.24
Наружные газопроводы
Полоса отвода земли (1:500)
Стадия
Лист
Р
7
Листов
ООО"ЭнергоСтрой"
г. Нижний Новгород 2024 г.
Формат А3

12.

Гидравлический расчет газопровода низкого давления
Диаметр газопровода определен гидравлическим расчетом из условий обеспечения бесперебойного
газоснабжения потребителя в час максимального потребления газа при максимально допустимых потерях
давления.
Гидравлический расчет выполнен согласно СП 42-101-2003 на компьютере.
В комплексную программу расчета заложено:
- определение расчетного расхода газа на участках сети;
- оптимальный подбор размера трубы.
Основанием для проектирования является технические условия подключения №О-1-0293Б/2024/ДГ/ВВ от
19.09.2024г. ООО "Газпром газораспределение Нижний Новгород" филиал в г. Дзержинске.
Рфакт: 0.0018 МПа
Расчетная схема газопровода низкого давления
Г1-∅57х3,5
Q=7м³/ч
L=5,6 м
Г1-∅63х5,8
Q=7м³/ч
L=10,0 м
Г1-∅57х3,5
Q=7м³/ч
L=3,1 м
Р=0,001794МПа
Р=0,001795МПа
Р=0,001798МПа
Р=0.0018МПа
Эквивале
Плотн Длина Падение Давление Давление
Диаметр Коэфф-т
Расход
нтная
кинем.
ость газопр давления
газа в
газа в
Номер
газ-да
газа,
абсол.
вязкости
газа,
на
начале
конце
участка
овода,
шерохова внутр., газа, v, B, м3/ч
ρ,
участка,
участка,
участке,
d, см
l, м
тость, n
кг/м3
Па
Па
м2/с
Па
0,01
0,0000143
1-2
5.00
7
0.673
5.6
1.563766
1800
1798.436
0,0007
0,0000143
2-3
5.00
7
0.673
10.0
2.730374
1798
1795.706
Инв. № док.
Подпись и дата
Взам.инв.№
Согласовано
3-4
0,01
5.00
0,0000143
7
0.673
3.1
0.865656
1796
1794.840
Условные обозначения :
1
Граница расчетного участка
Направление потока газа
РQ-
Давление газа в газопроводе низкого давления, МПа
Расчетный расход газа на участке, м³/ч
L-
Длина расчетного участка, м
32638-ЭнСт-2024-Г1-ГСН.ДГ
Газопровод-ввод к жилому дому по адресу: Нижегородская область,
Балахнинский район, г. Балахна, ул.Ульяновой, д. 25А (О-1-0293Б/2024/ДГ/ВВ)
Заявитель: Хачатрян Ани Папи
Изм. Кол.уч. Лист №док. Подпись Дата
Разраб.
Пров.
Малышев
Лебедева
11.24
11.24
Н.контр.
ГИП
Лебедева
Лебедева
11.24
11.24
Наружные газопроводы
Расчетная схема
Стадия
Лист
Р
-
Листов
ООО"ЭнергоСтрой"
г. Нижний Новгород 2024 г.
Формат А4

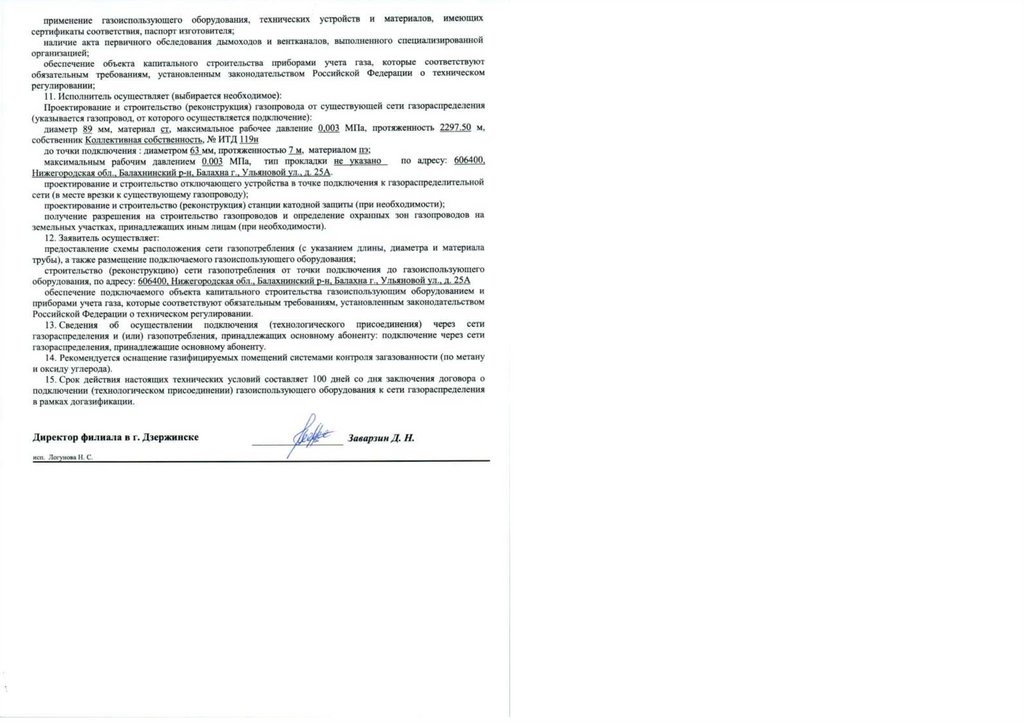

13.

14.

15.

16.

17.

18.

19.

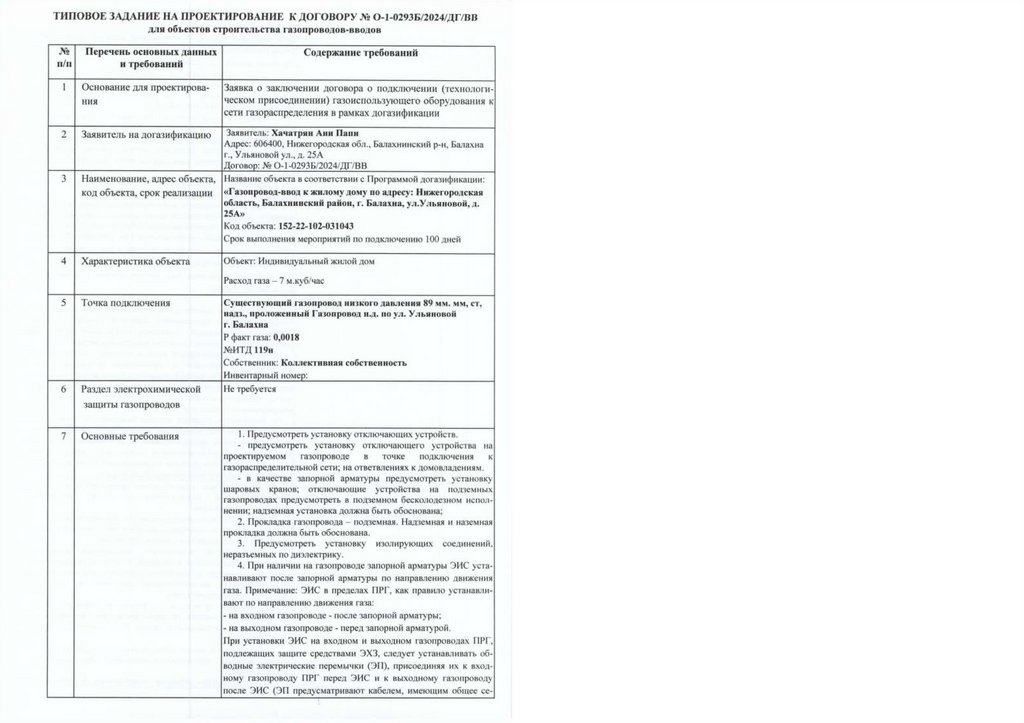

20.

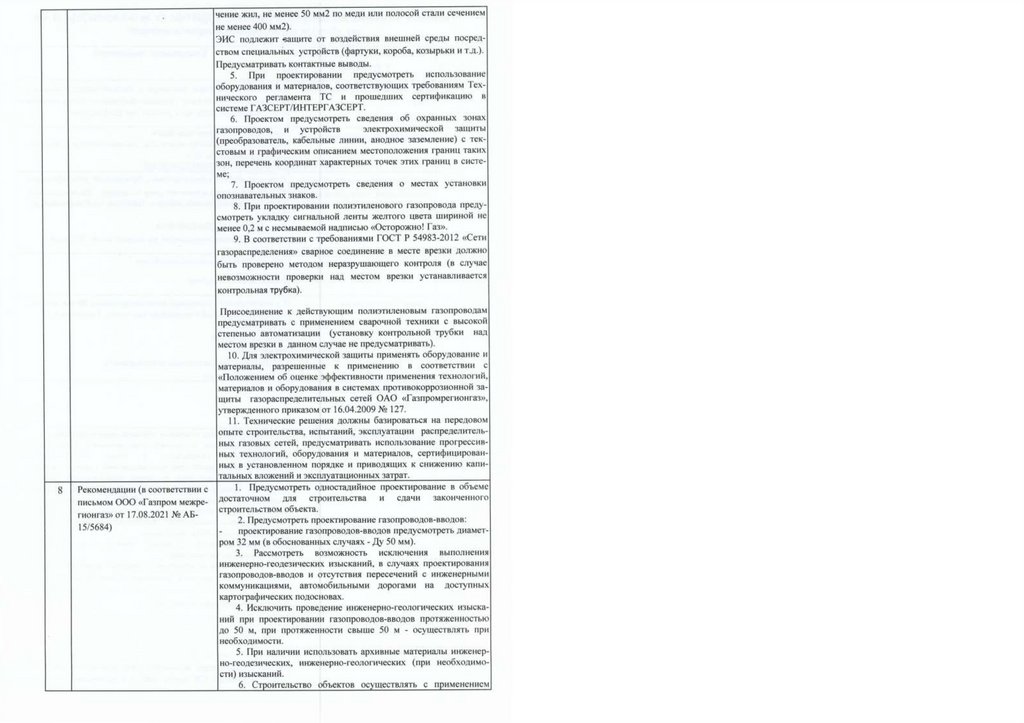

21.

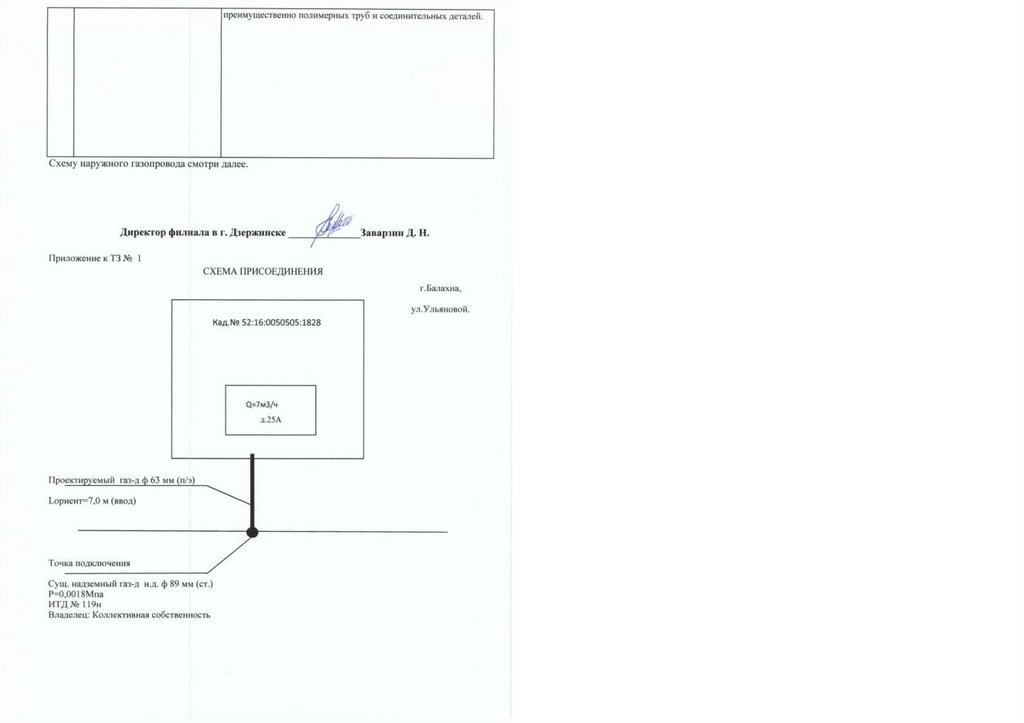

22.

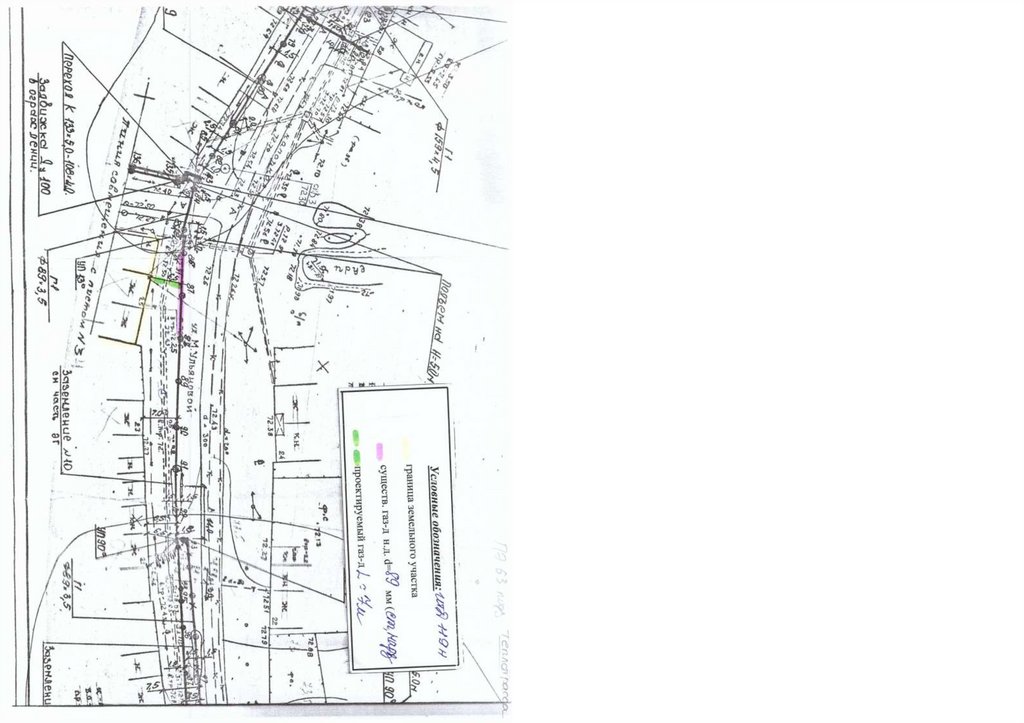

23.

24.

25.

┌
Администрация Балахнинского
муниципального округа
Нижегородской области
ООО «Опытное Современное
Строительство»
Лесопильная ул., д. 24, г. Балахна, 606403
Тел./факс (83144) 60696
E-mail: official@adm.bal.nnov.ru
ОКПО 04026628, ОГРН 1025201422135
ИНН/КПП 5244006292/524401001
Ефремову В.Е.
_____________№____________________
932
11.11.2024
на №________________
от____________
┌
┐
Директору
┐
603104, г. Нижний Новгород
ул. Нартова, дом 6, корпус 11
офис 30А
e-mail: proekt@occnn.ru

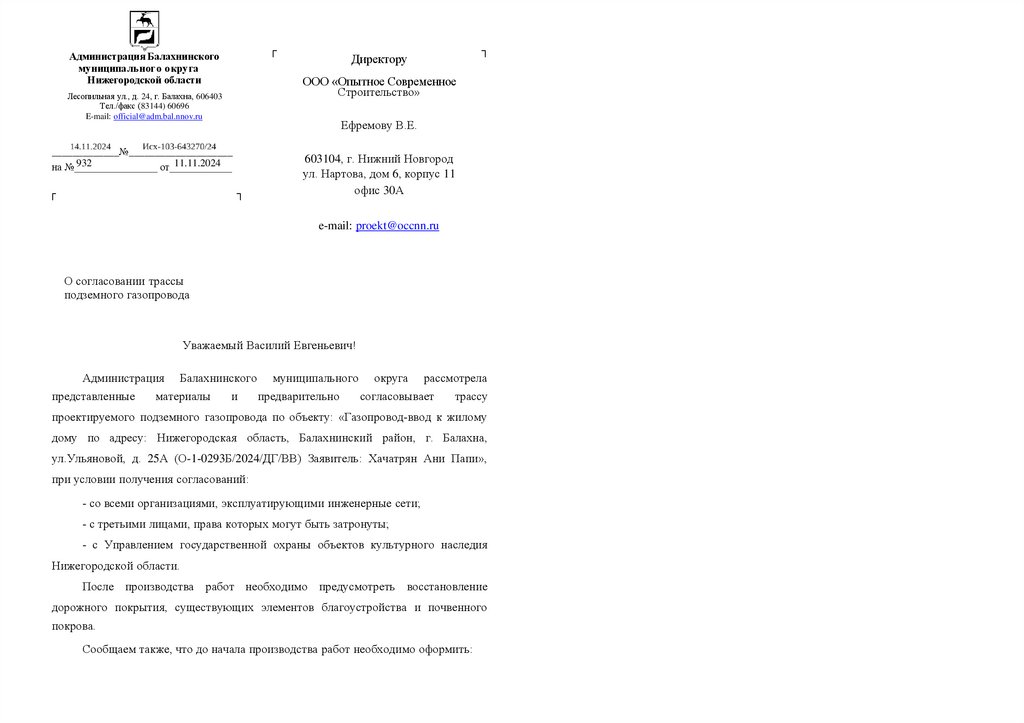

О согласовании трассы
подземного газопровода
Уважаемый Василий Евгеньевич!
Администрация
представленные
Балахнинского
материалы
и
муниципального
предварительно
округа
рассмотрела
согласовывает
трассу
проектируемого подземного газопровода по объекту: «Газопровод-ввод к жилому
дому по адресу: Нижегородская область, Балахнинский район, г. Балахна,
ул.Ульяновой, д. 25А (О-1-0293Б/2024/ДГ/ВВ) Заявитель: Хачатрян Ани Папи»,
при условии получения согласований:
- со всеми организациями, эксплуатирующими инженерные сети;
- с третьими лицами, права которых могут быть затронуты;
- с Управлением государственной охраны объектов культурного наследия
Нижегородской области.
После производства работ необходимо предусмотреть восстановление
дорожного покрытия, существующих элементов благоустройства и почвенного
покрова.
Сообщаем также, что до начала производства работ необходимо оформить:

26.

2

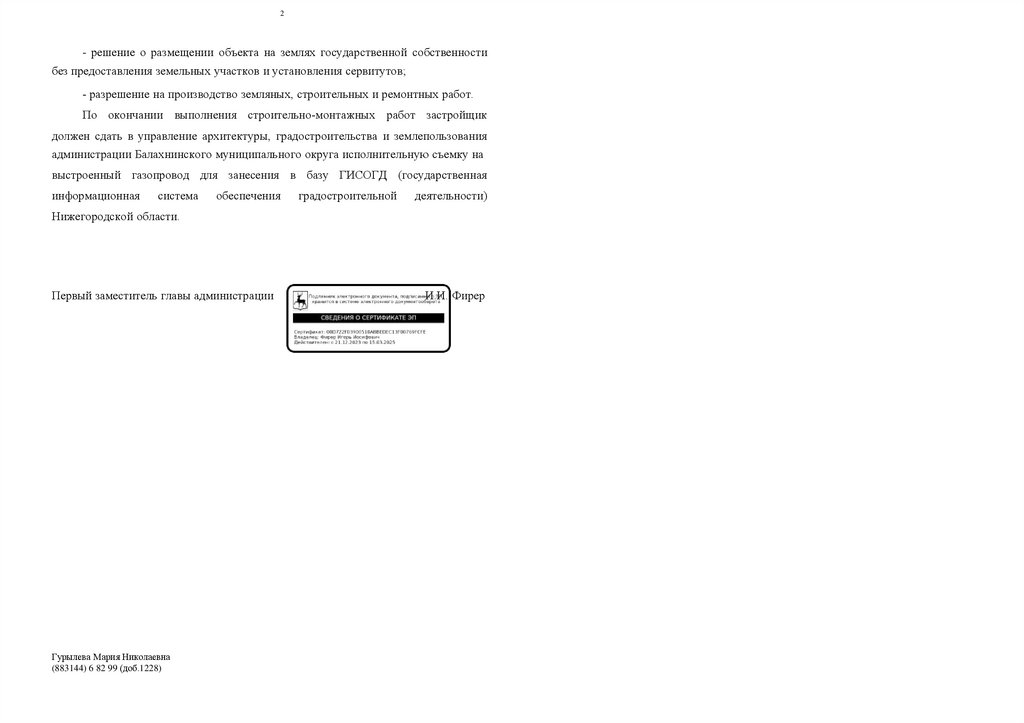

- решение о размещении объекта на землях государственной собственности
без предоставления земельных участков и установления сервитутов;
- разрешение на производство земляных, строительных и ремонтных работ.
По окончании выполнения строительно-монтажных работ застройщик
должен сдать в управление архитектуры, градостроительства и землепользования
администрации Балахнинского муниципального округа исполнительную съемку на
выстроенный газопровод для занесения в базу ГИСОГД (государственная
информационная
система
обеспечения
градостроительной
деятельности)
Нижегородской области.
Первый заместитель главы администрации
Гурылева Мария Николаевна
(883144) 6 82 99 (доб.1228)
И.И. Фирер
