ЭЛЕКТРООБОРУДОВАНИЯ

1. Источники электрической энергии и ее распределение на нефтепромысле

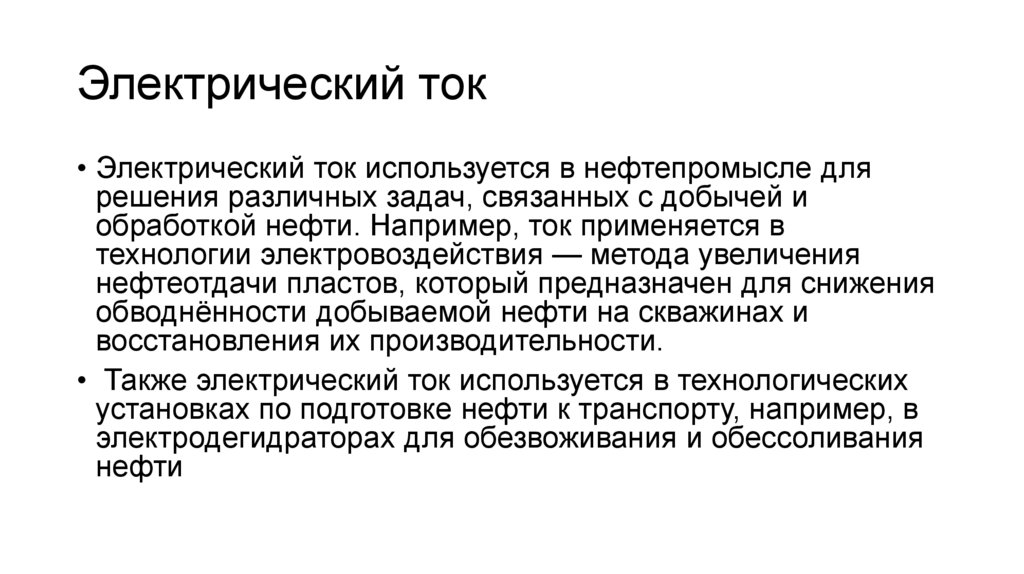

2. Электрический ток

• Электрический ток используется в нефтепромысле для
решения различных задач, связанных с добычей и
обработкой нефти. Например, ток применяется в
технологии электровоздействия — метода увеличения
нефтеотдачи пластов, который предназначен для снижения
обводнённости добываемой нефти на скважинах и
восстановления их производительности.
• Также электрический ток используется в технологических
установках по подготовке нефти к транспорту, например, в
электродегидраторах для обезвоживания и обессоливания
нефти

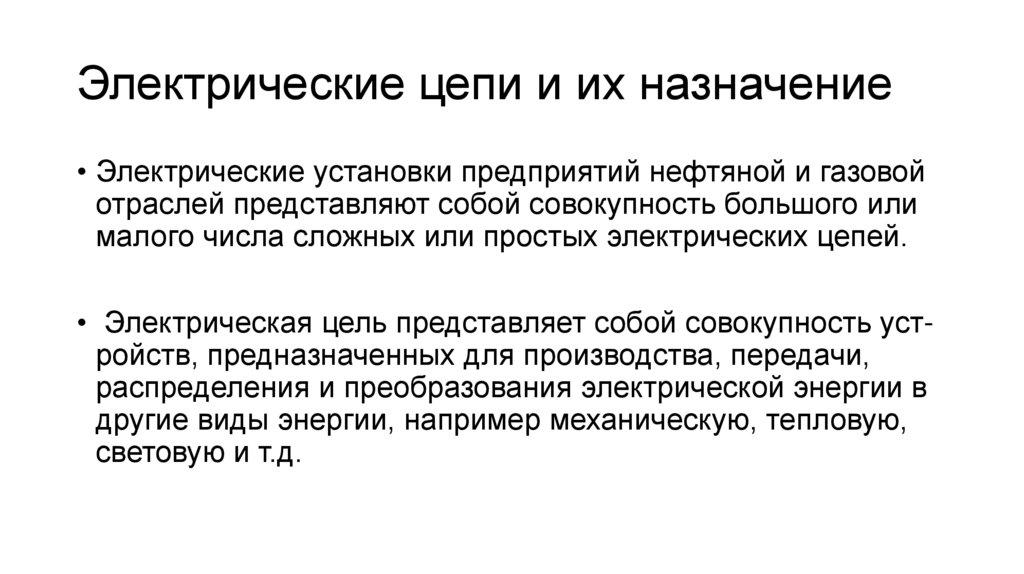

3. Электрические цепи и их назначение

• Электрические установки предприятий нефтяной и газовой
отраслей представляют собой совокупность большого или
малого числа сложных или простых электрических цепей.
• Электрическая цель представляет собой совокупность устройств, предназначенных для производства, передачи,
распределения и преобразования электрической энергии в
другие виды энергии, например механическую, тепловую,
световую и т.д.

4.

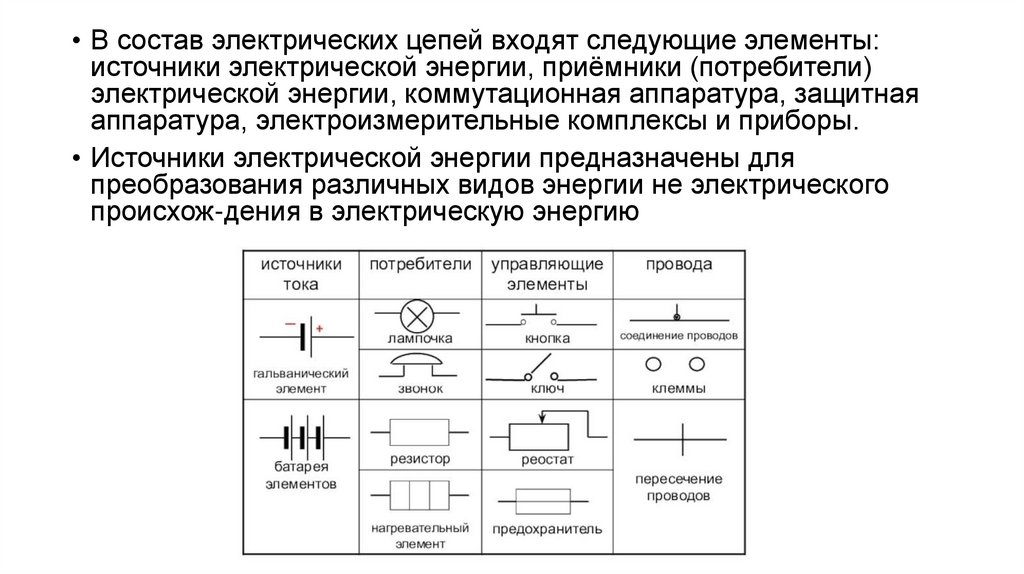

• В состав электрических цепей входят следующие элементы:
источники электрической энергии, приёмники (потребители)
электрической энергии, коммутационная аппаратура, защитная
аппаратура, электроизмерительные комплексы и приборы.
• Источники электрической энергии предназначены для
преобразования различных видов энергии не электрического
происхож-дения в электрическую энергию

5.

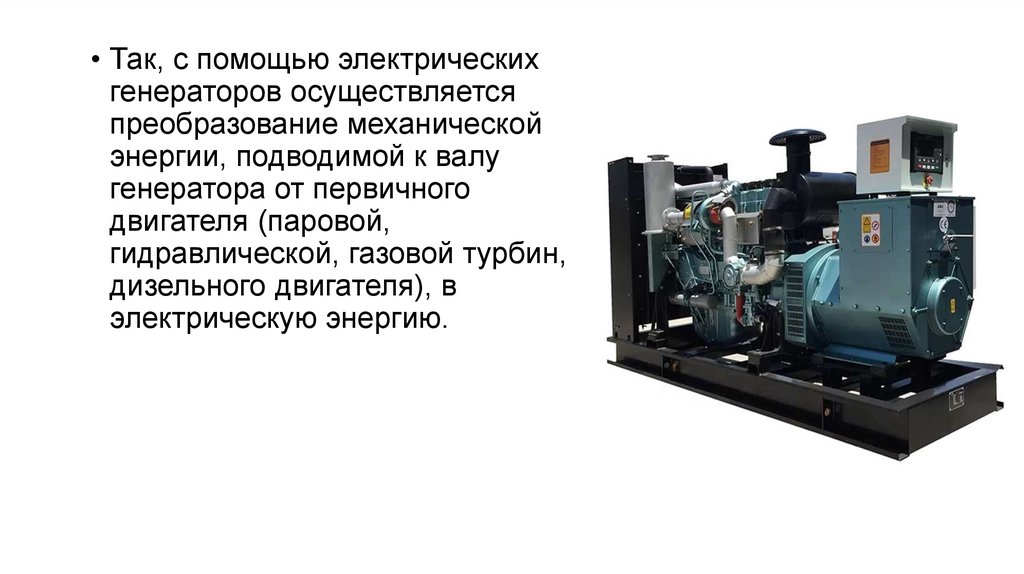

• Так, с помощью электрических
генераторов осуществляется
преобразование механической
энергии, подводимой к валу
генератора от первичного
двигателя (паровой,
гидравлической, газовой турбин,
дизельного двигателя), в
электрическую энергию.

6.

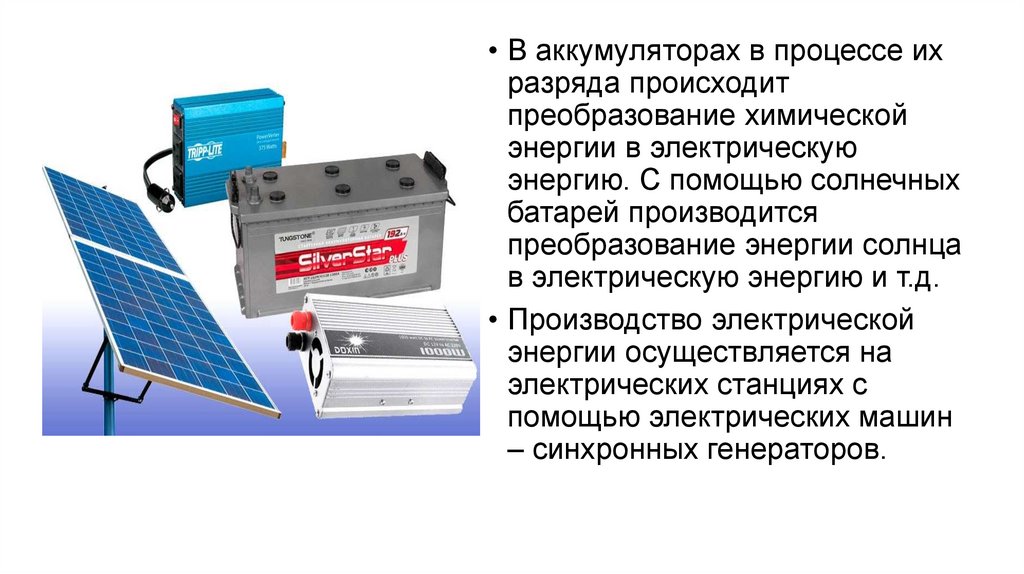

• В аккумуляторах в процессе их
разряда происходит
преобразование химической
энергии в электрическую
энергию. С помощью солнечных
батарей производится
преобразование энергии солнца
в электрическую энергию и т.д.
• Производство электрической
энергии осуществляется на
электрических станциях с
помощью электрических машин
– синхронных генераторов.

7.

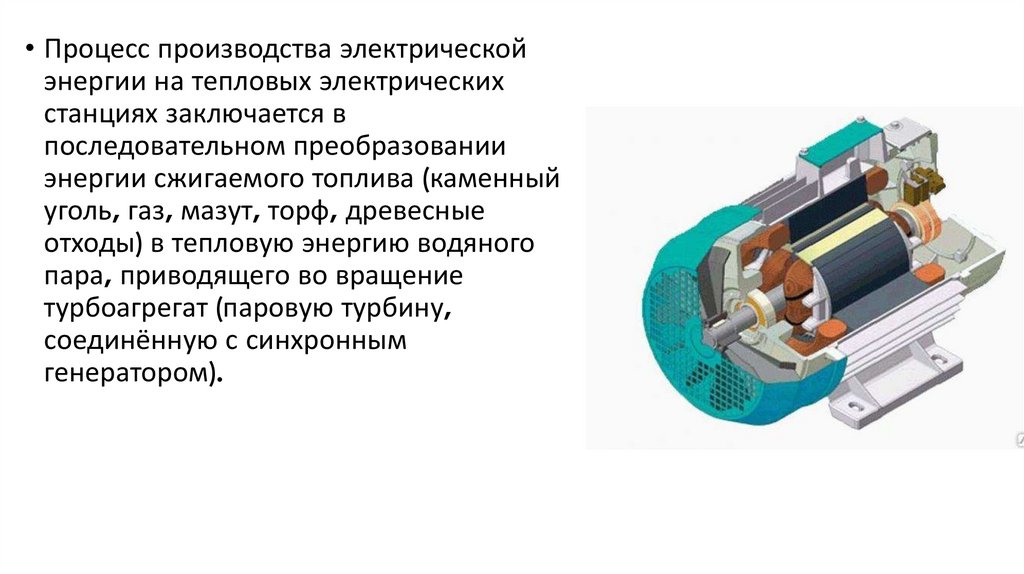

• Процесс производства электрической
энергии на тепловых электрических
станциях заключается в
последовательном преобразовании
энергии сжигаемого топлива (каменный
уголь, газ, мазут, торф, древесные
отходы) в тепловую энергию водяного
пара, приводящего во вращение
турбоагрегат (паровую турбину,
соединённую с синхронным
генератором).

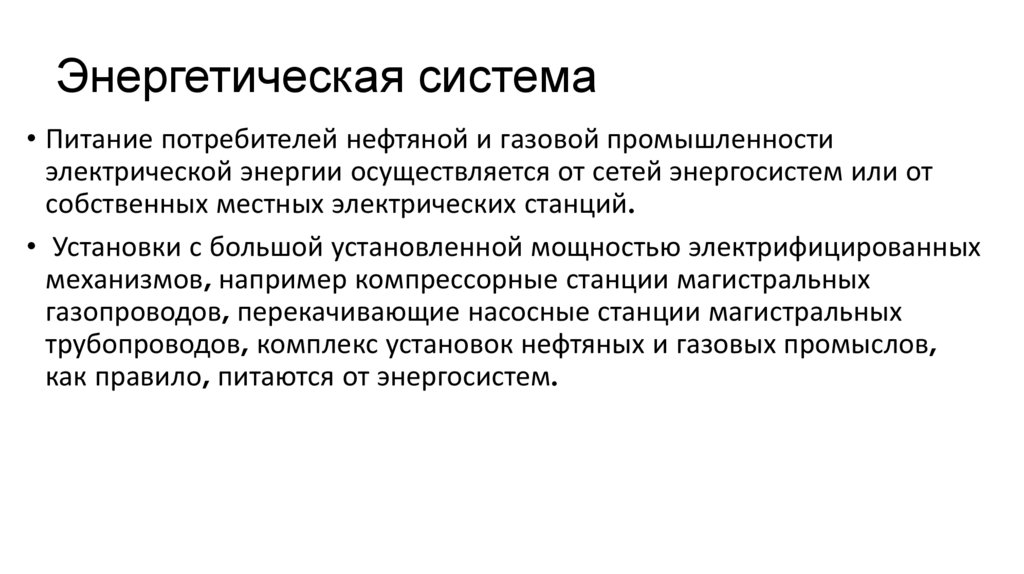

8. Энергетическая система

• Питание потребителей нефтяной и газовой промышленности
электрической энергии осуществляется от сетей энергосистем или от
собственных местных электрических станций.
• Установки с большой установленной мощностью электрифицированных
механизмов, например компрессорные станции магистральных
газопроводов, перекачивающие насосные станции магистральных
трубопроводов, комплекс установок нефтяных и газовых промыслов,
как правило, питаются от энергосистем.

9.

10.

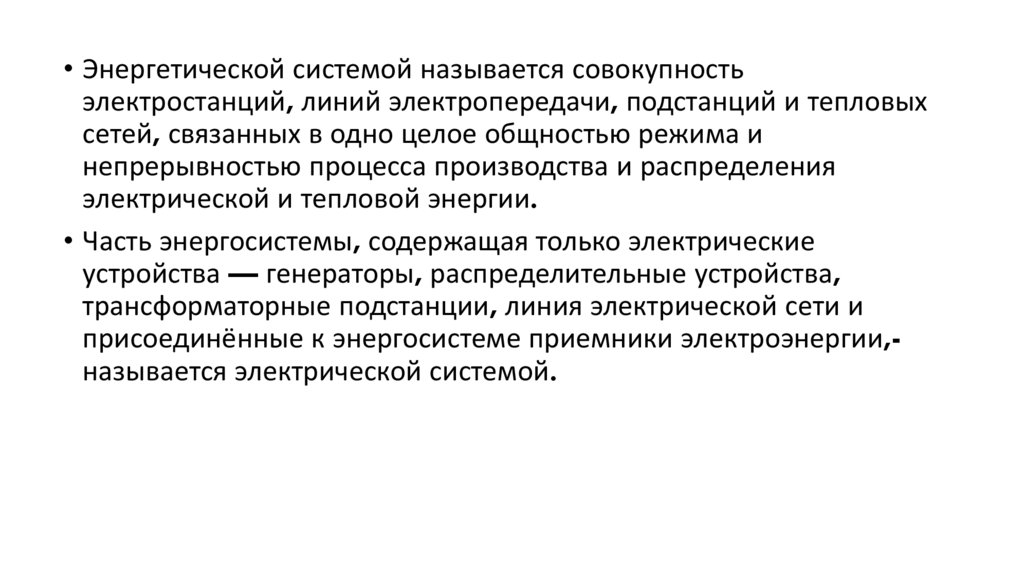

• Энергетической системой называется совокупность
электростанций, линий электропередачи, подстанций и тепловых
сетей, связанных в одно целое общностью режима и
непрерывностью процесса производства и распределения
электрической и тепловой энергии.
• Часть энергосистемы, содержащая только электрические
устройства — генераторы, распределительные устройства,
трансформаторные подстанции, линия электрической сети и
присоединённые к энергосистеме приемники электроэнергии,называется электрической системой.

11.

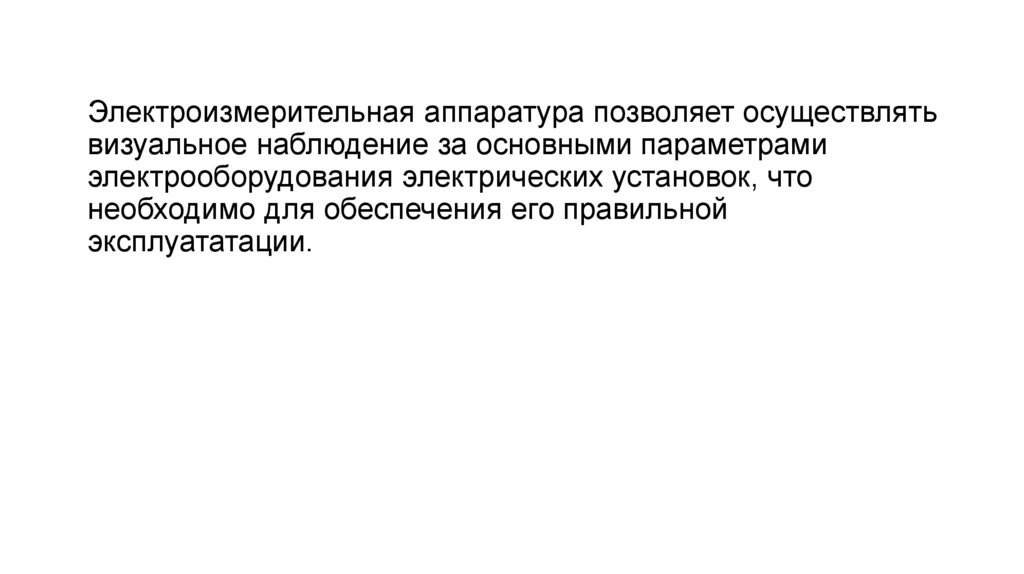

Электроизмерительная аппаратура позволяет осуществлять
визуальное наблюдение за основными параметрами
электрооборудования электрических установок, что
необходимо для обеспечения его правильной
эксплуататации.

12.

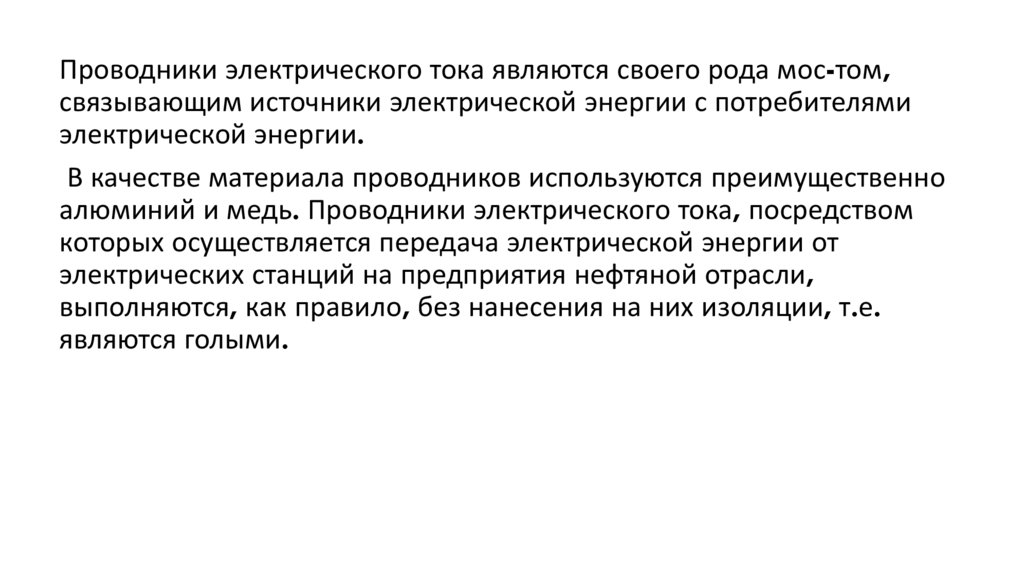

Проводники электрического тока являются своего рода мос-том,
связывающим источники электрической энергии с потребителями
электрической энергии.
В качестве материала проводников используются преимущественно
алюминий и медь. Проводники электрического тока, посредством
которых осуществляется передача электрической энергии от
электрических станций на предприятия нефтяной отрасли,
выполняются, как правило, без нанесения на них изоляции, т.е.
являются голыми.

13.

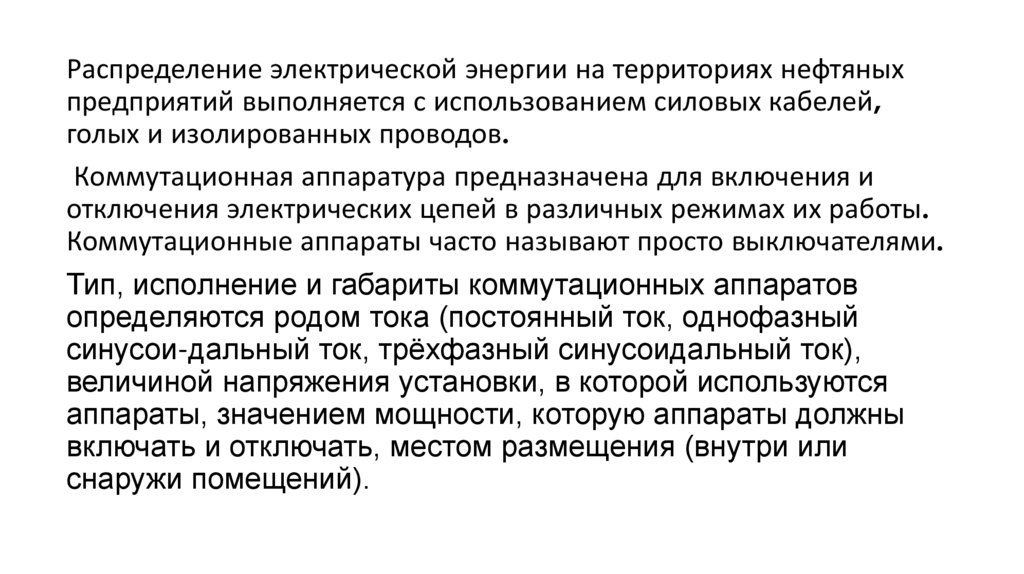

Распределение электрической энергии на территориях нефтяных
предприятий выполняется с использованием силовых кабелей,
голых и изолированных проводов.
Коммутационная аппаратура предназначена для включения и
отключения электрических цепей в различных режимах их работы.
Коммутационные аппараты часто называют просто выключателями.
Тип, исполнение и габариты коммутационных аппаратов
определяются родом тока (постоянный ток, однофазный
синусои-дальный ток, трёхфазный синусоидальный ток),
величиной напряжения установки, в которой используются
аппараты, значением мощности, которую аппараты должны
включать и отключать, местом размещения (внутри или
снаружи помещений).

14.

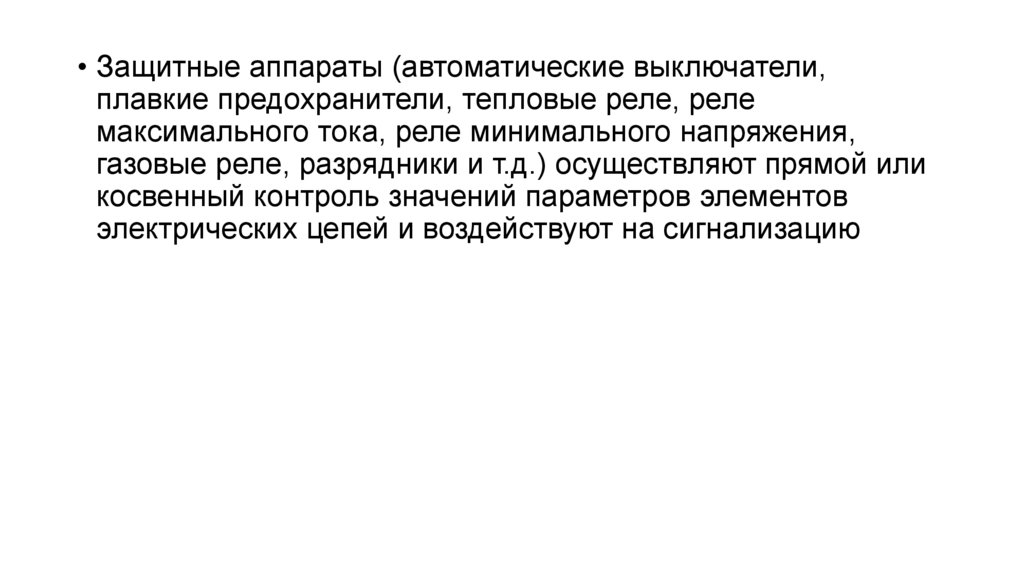

• Защитные аппараты (автоматические выключатели,
плавкие предохранители, тепловые реле, реле
максимального тока, реле минимального напряжения,
газовые реле, разрядники и т.д.) осуществляют прямой или
косвенный контроль значений параметров элементов
электрических цепей и воздействуют на сигнализацию

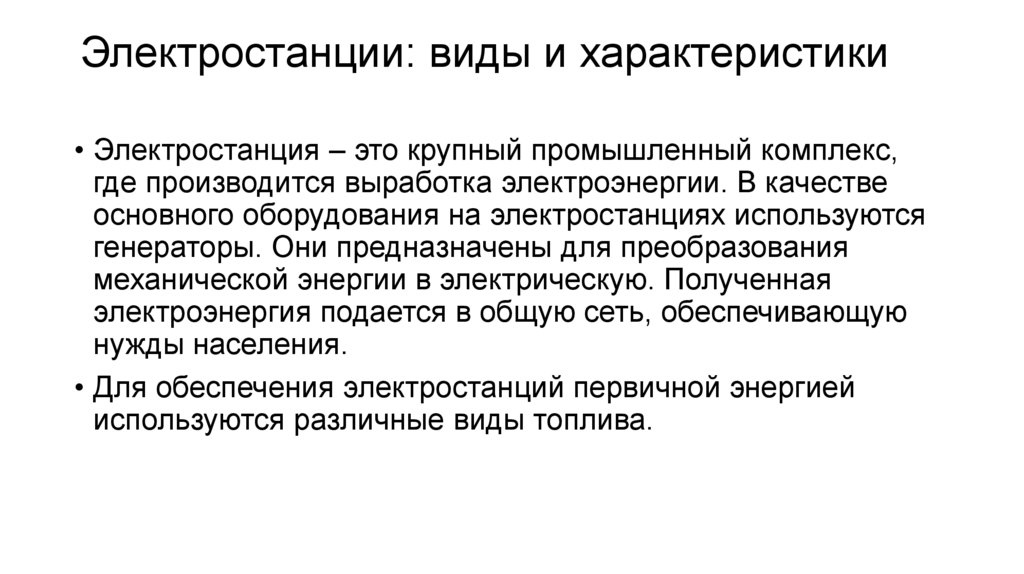

15. Электростанции: виды и характеристики

• Электростанция – это крупный промышленный комплекс,
где производится выработка электроэнергии. В качестве
основного оборудования на электростанциях используются
генераторы. Они предназначены для преобразования
механической энергии в электрическую. Полученная
электроэнергия подается в общую сеть, обеспечивающую
нужды населения.
• Для обеспечения электростанций первичной энергией
используются различные виды топлива.

16.

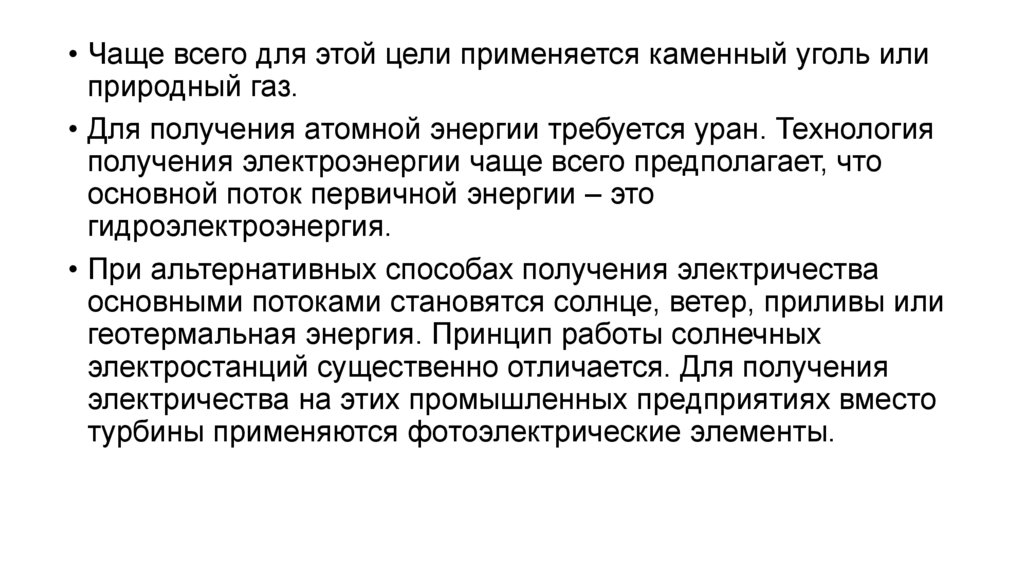

• Чаще всего для этой цели применяется каменный уголь или
природный газ.
• Для получения атомной энергии требуется уран. Технология
получения электроэнергии чаще всего предполагает, что
основной поток первичной энергии – это
гидроэлектроэнергия.
• При альтернативных способах получения электричества
основными потоками становятся солнце, ветер, приливы или
геотермальная энергия. Принцип работы солнечных
электростанций существенно отличается. Для получения
электричества на этих промышленных предприятиях вместо
турбины применяются фотоэлектрические элементы.

17.

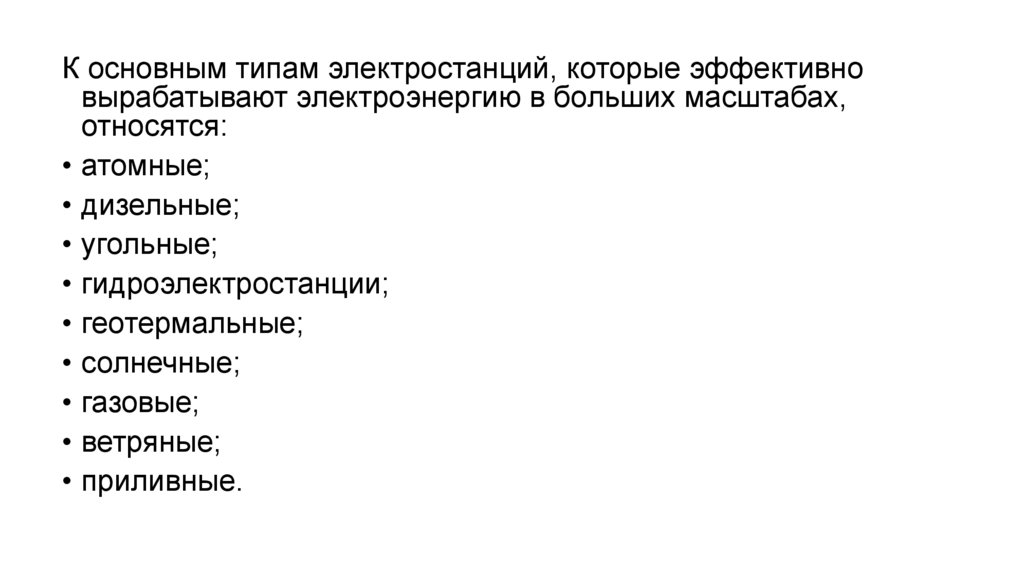

К основным типам электростанций, которые эффективно
вырабатывают электроэнергию в больших масштабах,
относятся:
• атомные;
• дизельные;
• угольные;
• гидроэлектростанции;
• геотермальные;
• солнечные;
• газовые;
• ветряные;
• приливные.

18.

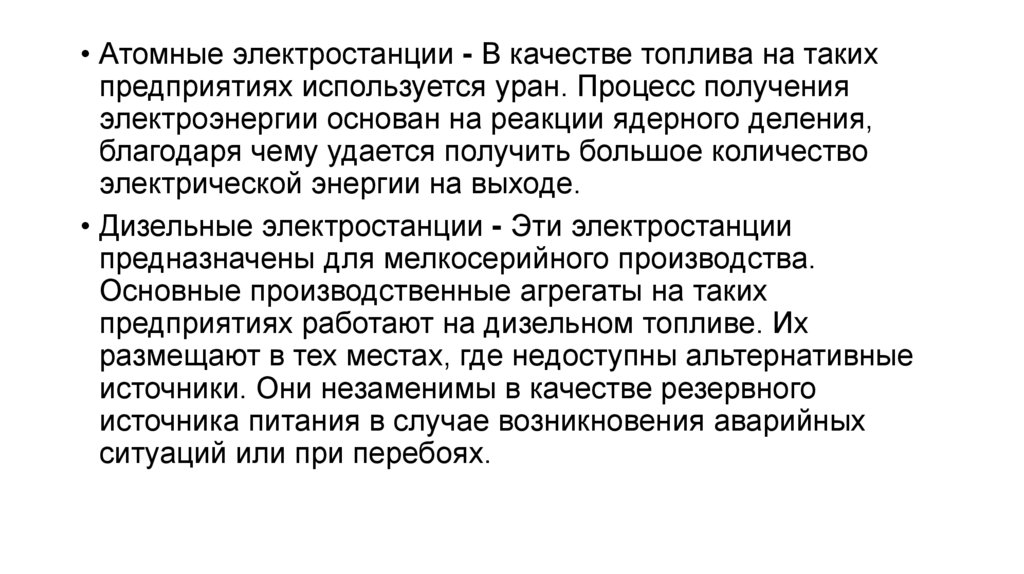

• Атомные электростанции - В качестве топлива на таких
предприятиях используется уран. Процесс получения
электроэнергии основан на реакции ядерного деления,
благодаря чему удается получить большое количество
электрической энергии на выходе.
• Дизельные электростанции - Эти электростанции
предназначены для мелкосерийного производства.
Основные производственные агрегаты на таких
предприятиях работают на дизельном топливе. Их
размещают в тех местах, где недоступны альтернативные
источники. Они незаменимы в качестве резервного
источника питания в случае возникновения аварийных
ситуаций или при перебоях.

19.

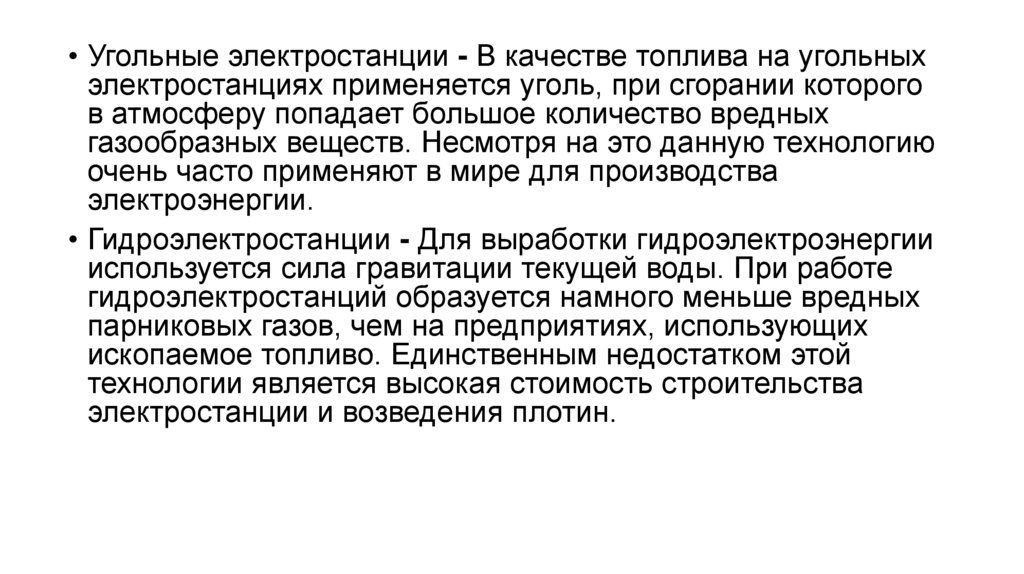

• Угольные электростанции - В качестве топлива на угольных
электростанциях применяется уголь, при сгорании которого
в атмосферу попадает большое количество вредных
газообразных веществ. Несмотря на это данную технологию
очень часто применяют в мире для производства
электроэнергии.
• Гидроэлектростанции - Для выработки гидроэлектроэнергии
используется сила гравитации текущей воды. При работе
гидроэлектростанций образуется намного меньше вредных
парниковых газов, чем на предприятиях, использующих
ископаемое топливо. Единственным недостатком этой
технологии является высокая стоимость строительства
электростанции и возведения плотин.

20.

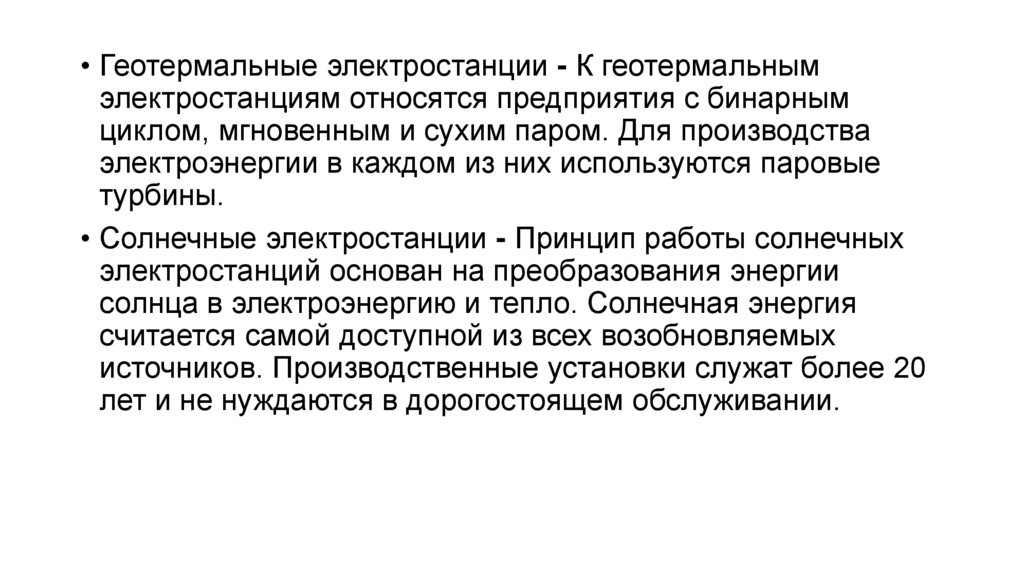

• Геотермальные электростанции - К геотермальным
электростанциям относятся предприятия с бинарным
циклом, мгновенным и сухим паром. Для производства
электроэнергии в каждом из них используются паровые
турбины.
• Солнечные электростанции - Принцип работы солнечных
электростанций основан на преобразования энергии
солнца в электроэнергию и тепло. Солнечная энергия
считается самой доступной из всех возобновляемых
источников. Производственные установки служат более 20
лет и не нуждаются в дорогостоящем обслуживании.

21.

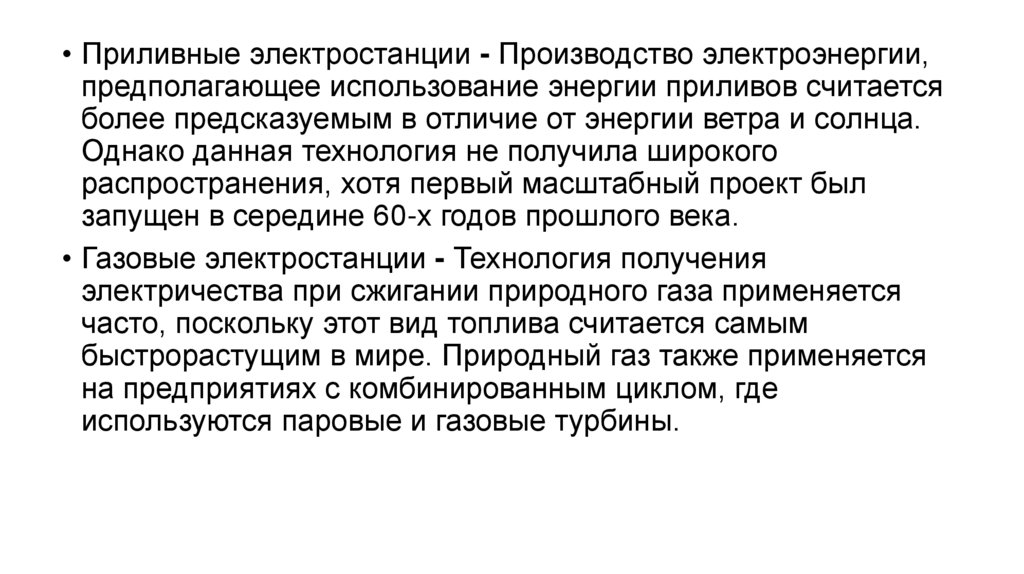

• Приливные электростанции - Производство электроэнергии,
предполагающее использование энергии приливов считается
более предсказуемым в отличие от энергии ветра и солнца.
Однако данная технология не получила широкого
распространения, хотя первый масштабный проект был
запущен в середине 60-х годов прошлого века.
• Газовые электростанции - Технология получения
электричества при сжигании природного газа применяется
часто, поскольку этот вид топлива считается самым
быстрорастущим в мире. Природный газ также применяется
на предприятиях с комбинированным циклом, где
используются паровые и газовые турбины.
