Конструкция опорных подшипников

1.

Конструкция опорных
подшипников
О-22-ЭМ-т-Б
Уринбаев А.А.

2.

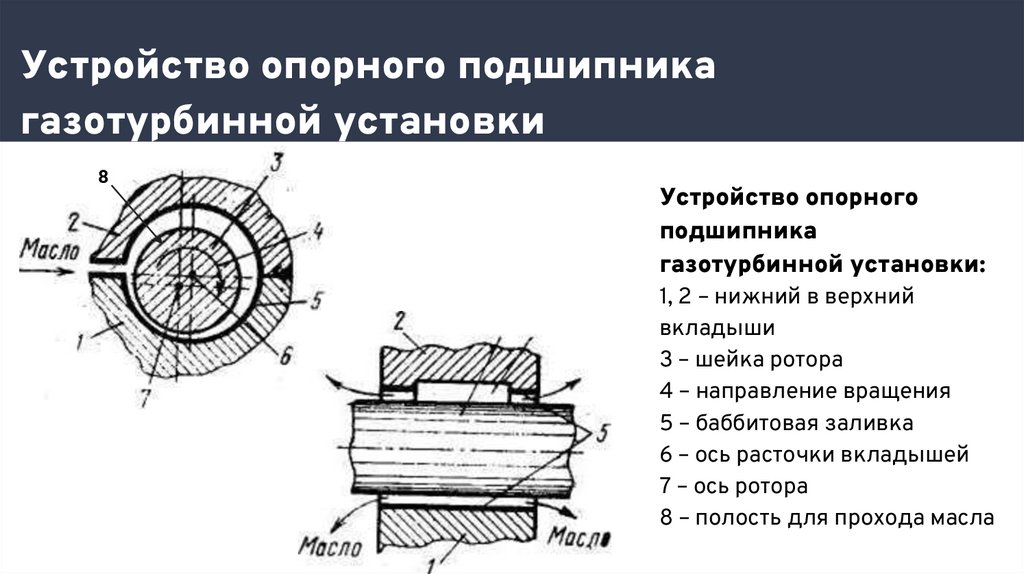

Устройство опорного подшипника
газотурбинной установки
8
Устройство опорного
подшипника
газотурбинной установки:
1, 2 – нижний в верхний
вкладыши
3 – шейка ротора
4 – направление вращения
5 – баббитовая заливка
6 – ось расточки вкладышей
7 – ось ротора
8 – полость для прохода масла

3.

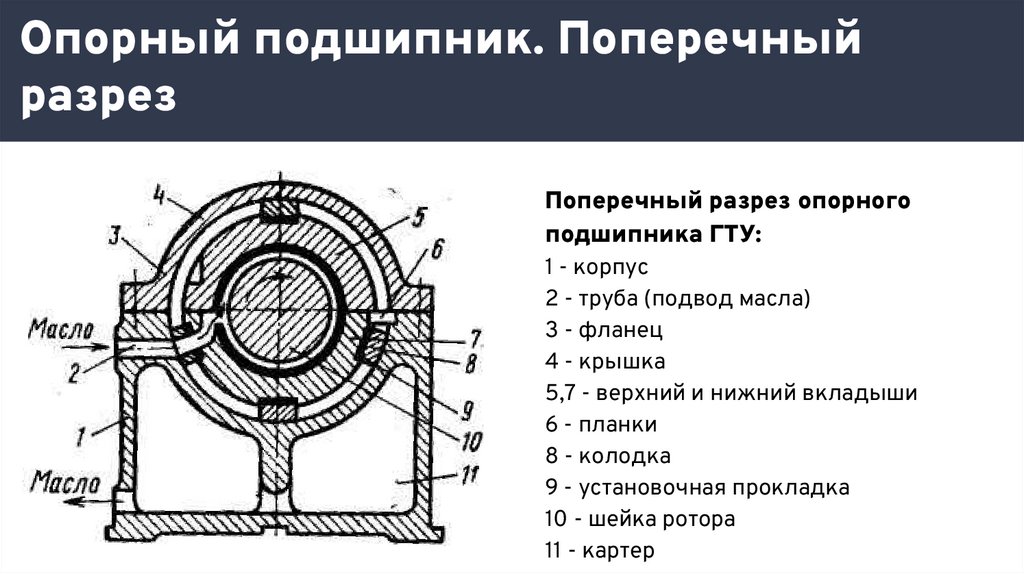

Опорный подшипник. Поперечный
разрез
Поперечный разрез опорного
подшипника ГТУ:
1 - корпус
2 - труба (подвод масла)
3 - фланец
4 - крышка
5,7 - верхний и нижний вкладыши
6 - планки
8 - колодка
9 - установочная прокладка
10 - шейка ротора
11 - картер

4.

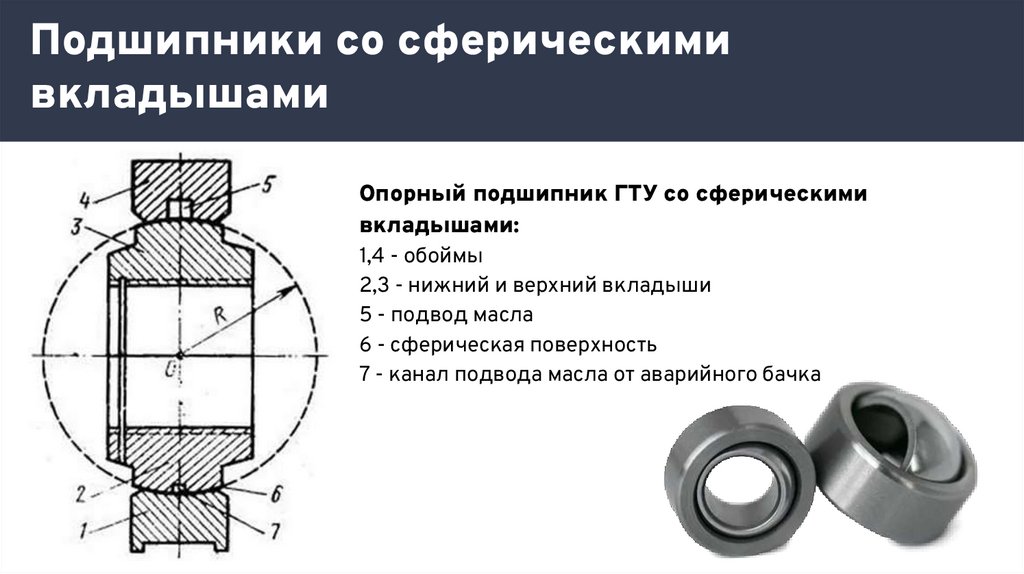

Подшипники со сферическими
вкладышами
Опорный подшипник ГТУ со сферическими
вкладышами:
1,4 - обоймы
2,3 - нижний и верхний вкладыши
5 - подвод масла
6 - сферическая поверхность
7 - канал подвода масла от аварийного бачка

5.

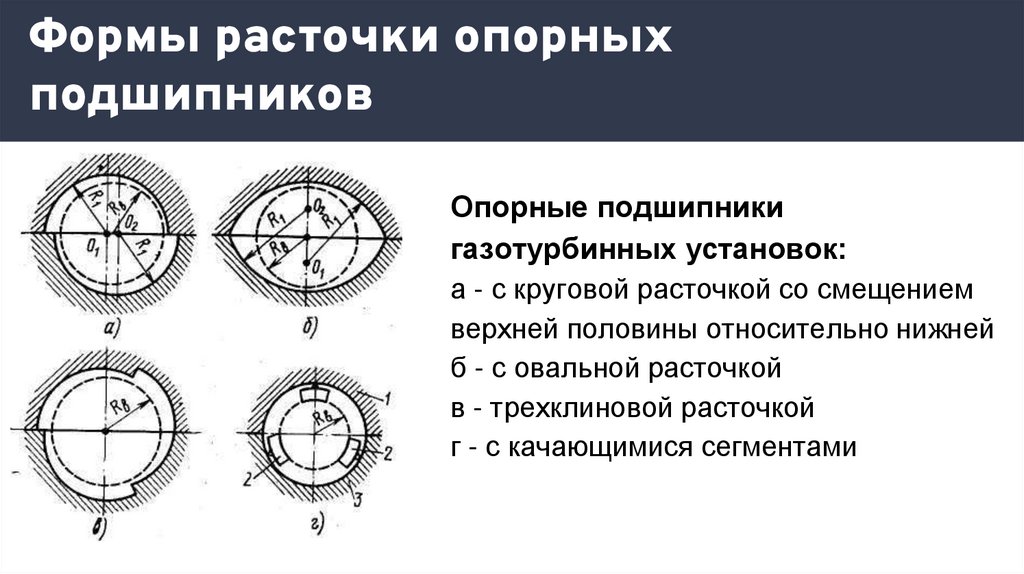

Формы расточки опорных
подшипников
Опорные подшипники
газотурбинных установок:
а - с круговой расточкой со смещением
верхней половины относительно нижней
б - с овальной расточкой
в - трехклиновой расточкой
г - с качающимися сегментами

6.

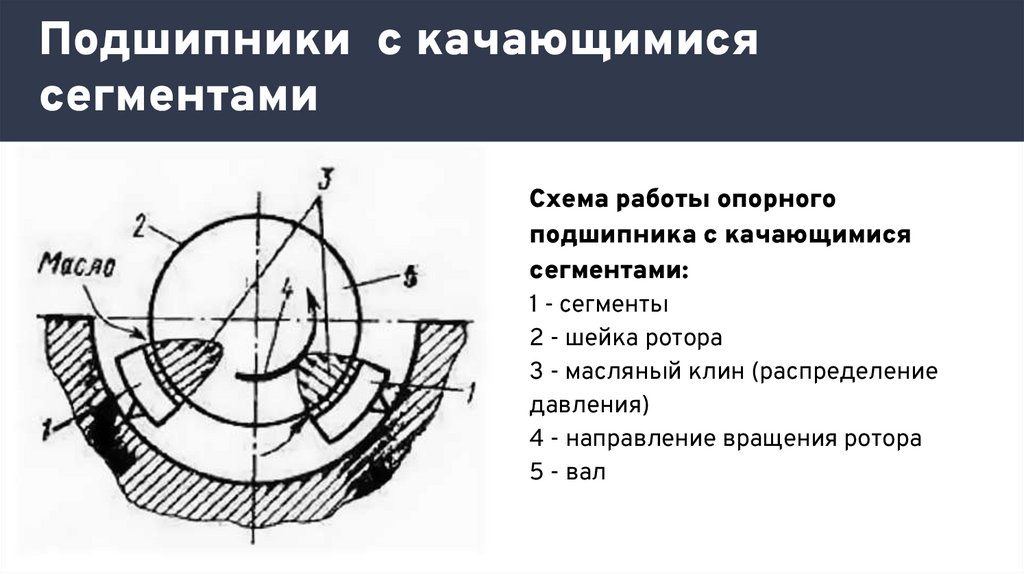

Подшипники с качающимися
сегментами
Схема работы опорного
подшипника с качающимися
сегментами:
1 - сегменты
2 - шейка ротора
3 - масляный клин (распределение
давления)
4 - направление вращения ротора
5 - вал

7.

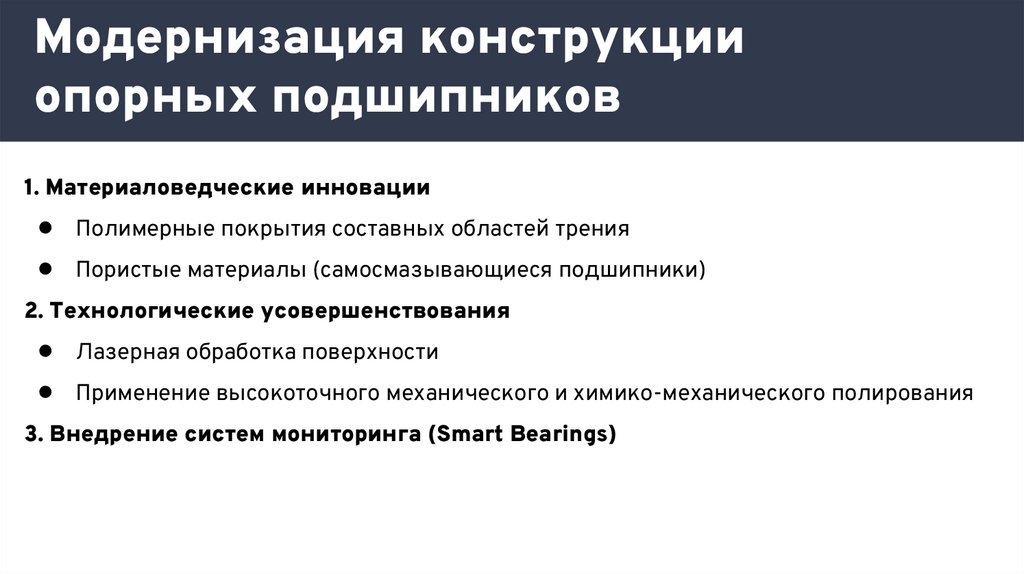

Модернизация конструкции
опорных подшипников
1. Материаловедческие инновации
Полимерные покрытия составных областей трения
Пористые материалы (самосмазывающиеся подшипники)
2. Технологические усовершенствования
Лазерная обработка поверхности
Применение высокоточного механического и химико-механического полирования
3. Внедрение систем мониторинга (Smart Bearings)
