3.4. Защитное зануление

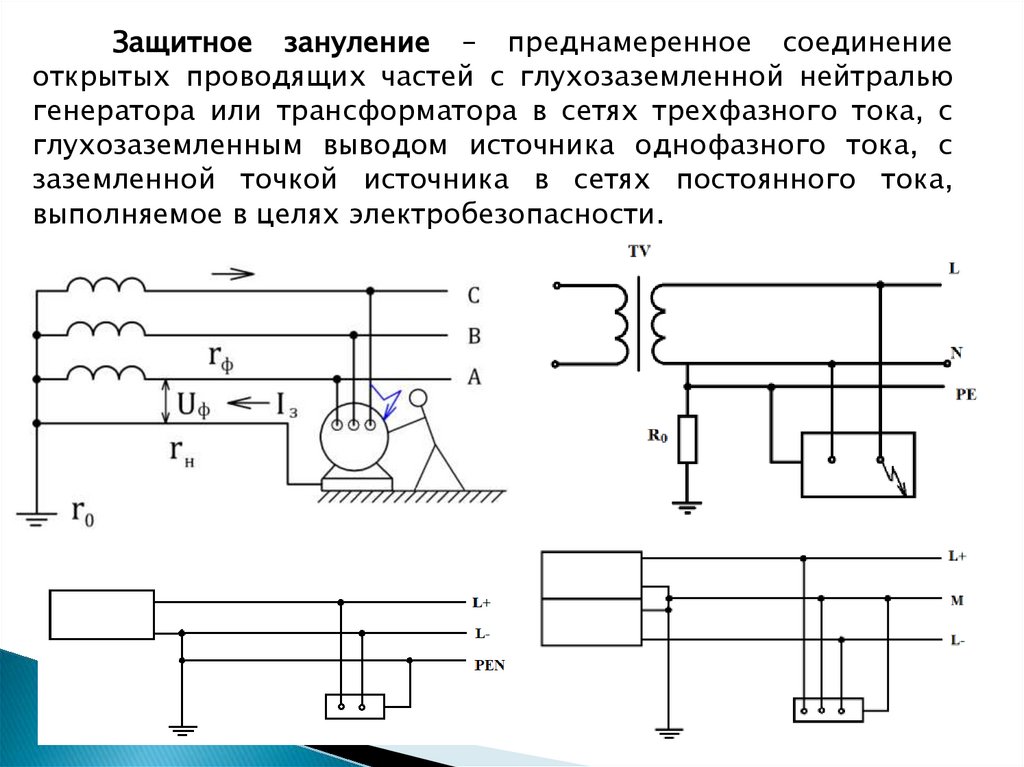

1. Защитное зануление

2.

Защитное зануление – преднамеренное соединение
открытых проводящих частей с глухозаземленной нейтралью
генератора или трансформатора в сетях трехфазного тока, с
глухозаземленным выводом источника однофазного тока, с
заземленной точкой источника в сетях постоянного тока,
выполняемое в целях электробезопасности.

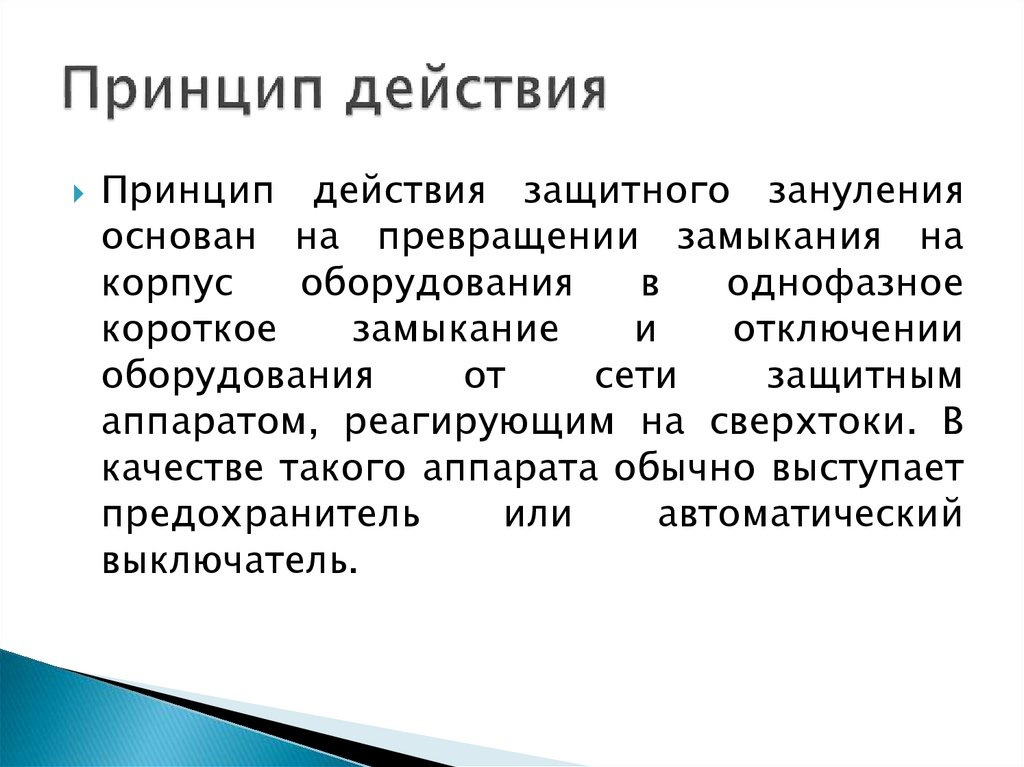

3. Принцип действия

защитного зануления
основан на превращении замыкания на
корпус
оборудования
в
однофазное
короткое
замыкание
и
отключении
оборудования
от
сети
защитным
аппаратом, реагирующим на сверхтоки. В
качестве такого аппарата обычно выступает
предохранитель
или
автоматический
выключатель.

4.

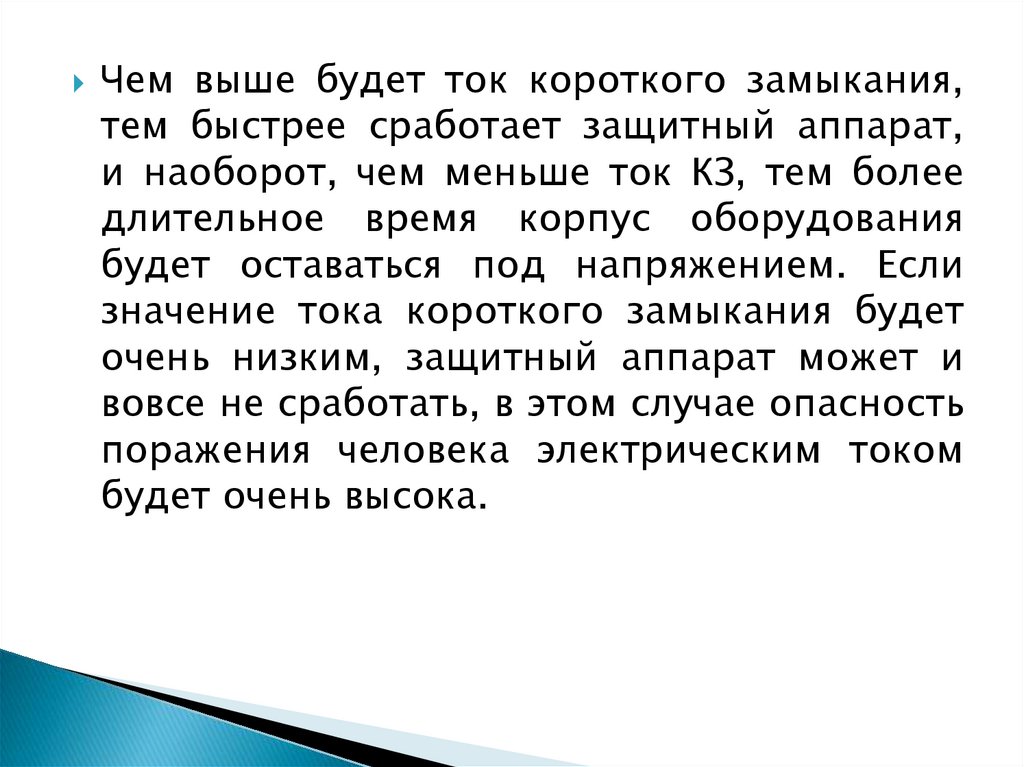

Чем
выше будет ток короткого замыкания,
тем быстрее сработает защитный аппарат,
и наоборот, чем меньше ток КЗ, тем более
длительное время корпус оборудования
будет оставаться под напряжением. Если
значение тока короткого замыкания будет
очень низким, защитный аппарат может и
вовсе не сработать, в этом случае опасность
поражения человека электрическим током
будет очень высока.

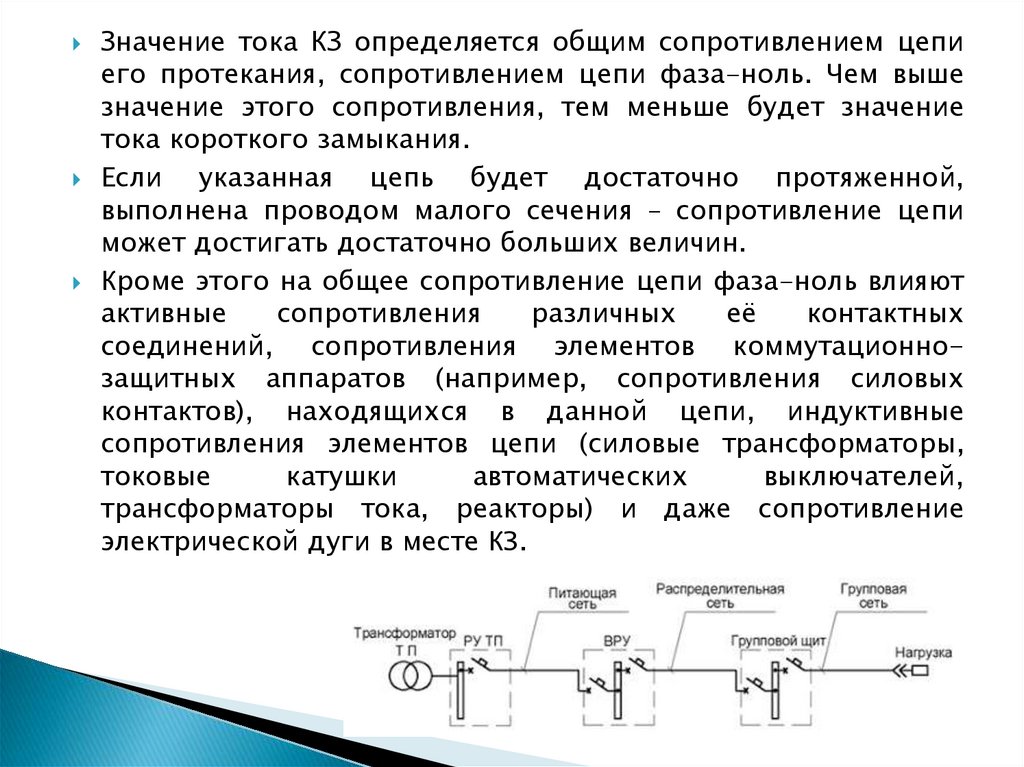

5.

Значение тока КЗ определяется общим сопротивлением цепи
его протекания, сопротивлением цепи фаза-ноль. Чем выше
значение этого сопротивления, тем меньше будет значение
тока короткого замыкания.
Если указанная цепь будет достаточно протяженной,
выполнена проводом малого сечения – сопротивление цепи
может достигать достаточно больших величин.
Кроме этого на общее сопротивление цепи фаза-ноль влияют
активные
сопротивления
различных
её
контактных
соединений, сопротивления элементов коммутационнозащитных аппаратов (например, сопротивления силовых
контактов), находящихся в данной цепи, индуктивные
сопротивления элементов цепи (силовые трансформаторы,
токовые
катушки
автоматических
выключателей,
трансформаторы тока, реакторы) и даже сопротивление
электрической дуги в месте КЗ.

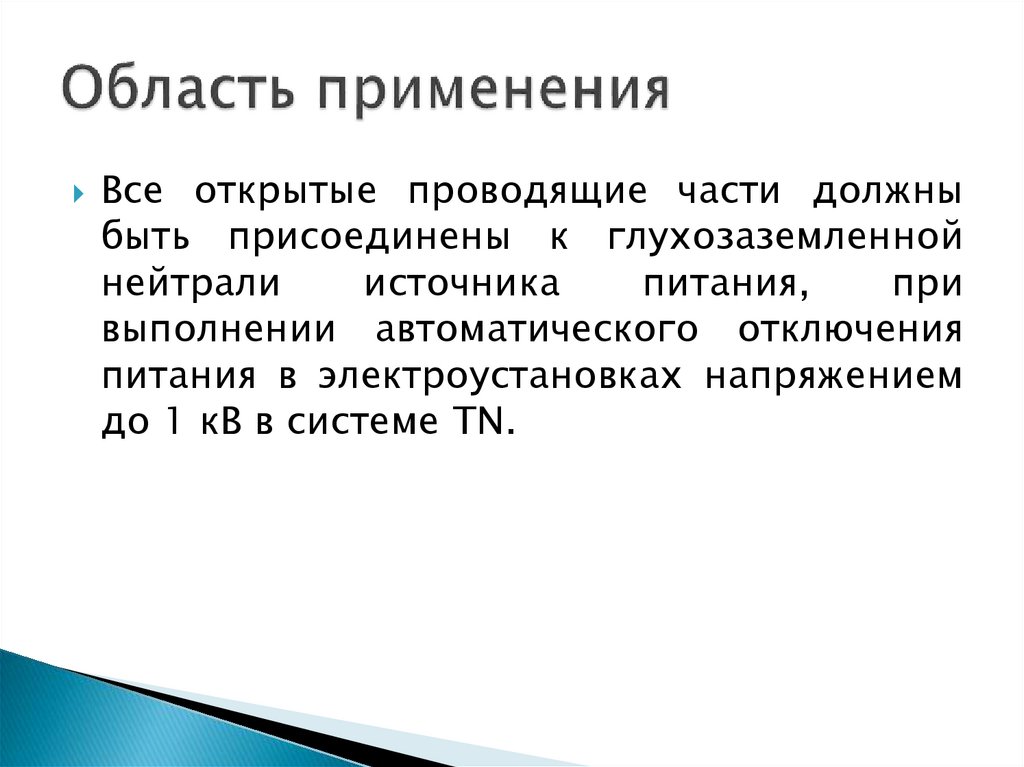

6. Область применения

Все
открытые проводящие части должны
быть присоединены к глухозаземленной
нейтрали
источника
питания,
при
выполнении автоматического отключения
питания в электроустановках напряжением
до 1 кВ в системе TN.

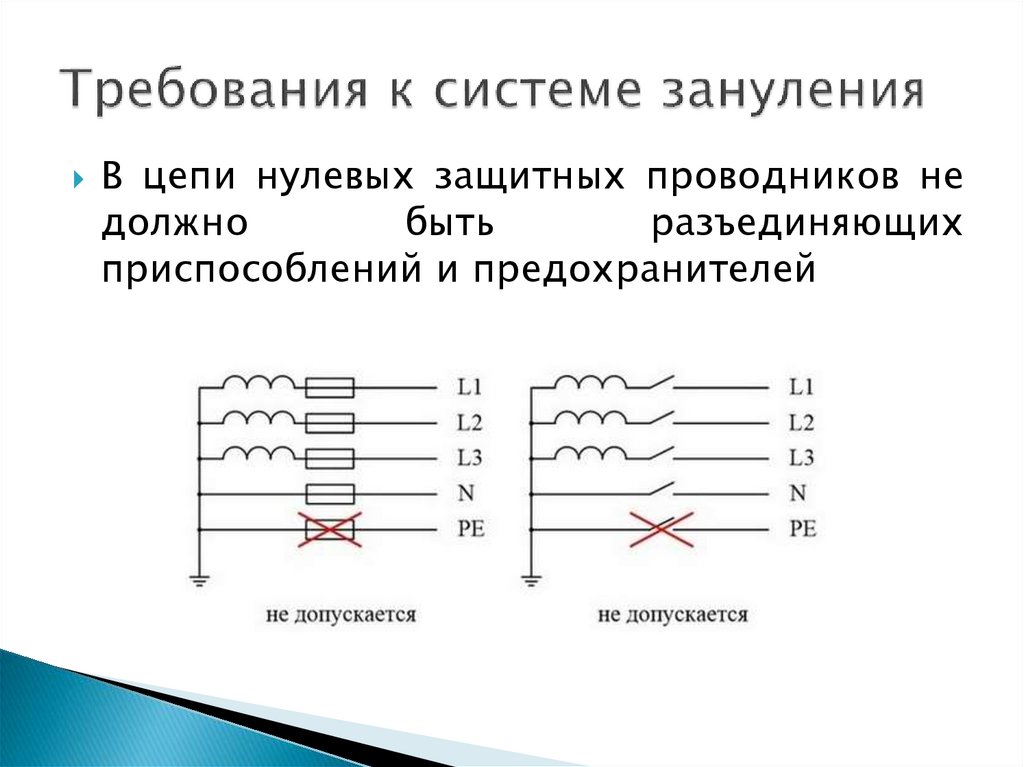

7. Требования к системе зануления

В
цепи нулевых защитных проводников не
должно
быть
разъединяющих
приспособлений и предохранителей

8.

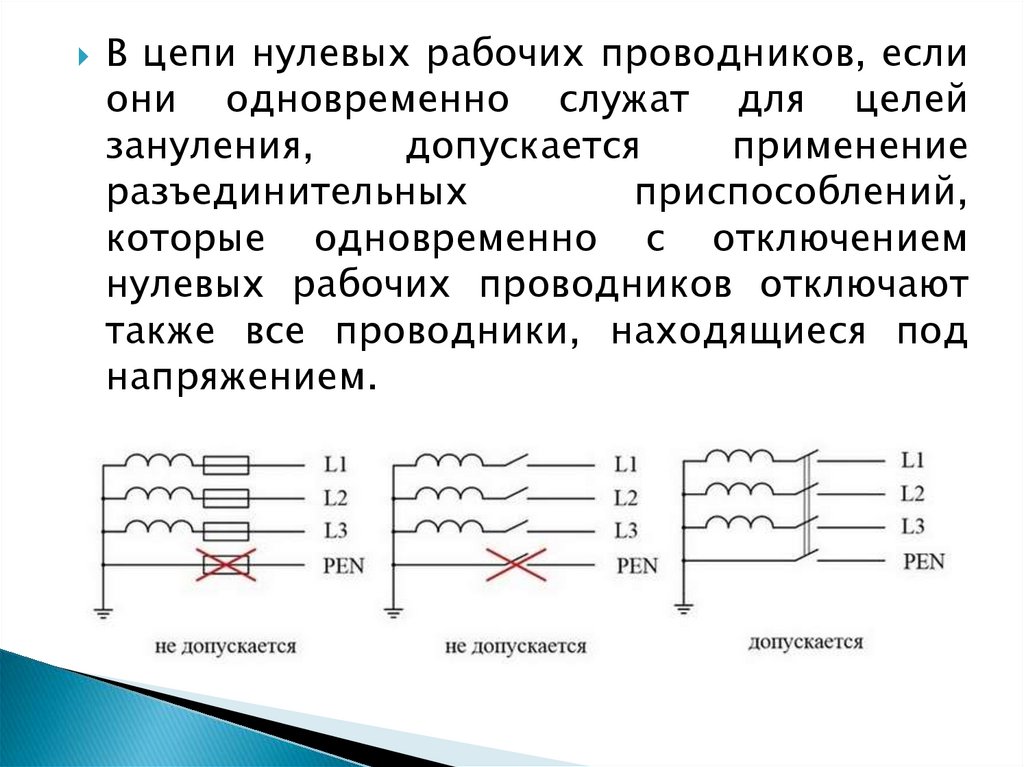

В цепи нулевых рабочих проводников, если
они одновременно служат для целей
зануления,
допускается
применение
разъединительных
приспособлений,
которые одновременно с отключением
нулевых рабочих проводников отключают
также все проводники, находящиеся под
напряжением.

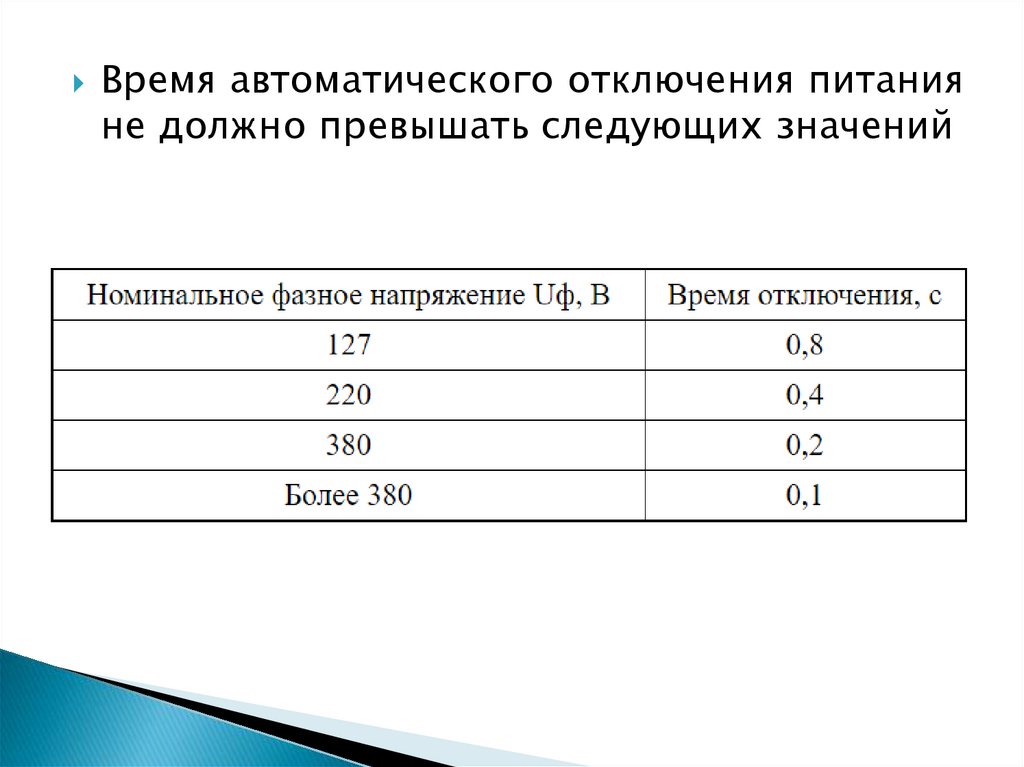

9.

Время автоматического отключения питания
не должно превышать следующих значений

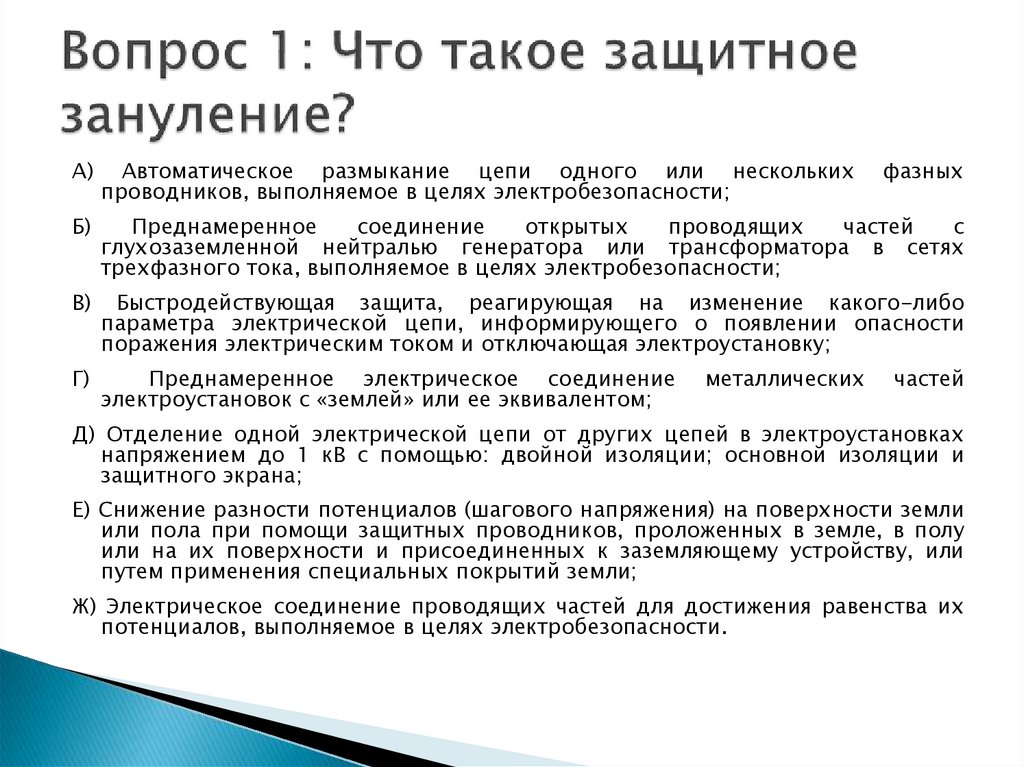

10. Вопрос 1: Что такое защитное зануление?

А)
Автоматическое размыкание цепи одного или нескольких
проводников, выполняемое в целях электробезопасности;
Б)
Преднамеренное
соединение
открытых
проводящих
частей
с
глухозаземленной нейтралью генератора или трансформатора в сетях
трехфазного тока, выполняемое в целях электробезопасности;
В)
Быстродействующая защита, реагирующая на изменение какого-либо
параметра электрической цепи, информирующего о появлении опасности
поражения электрическим током и отключающая электроустановку;
Г)
Преднамеренное электрическое соединение
электроустановок с «землей» или ее эквивалентом;
металлических
фазных
частей
Д) Отделение одной электрической цепи от других цепей в электроустановках
напряжением до 1 кВ с помощью: двойной изоляции; основной изоляции и
защитного экрана;
Е) Снижение разности потенциалов (шагового напряжения) на поверхности земли
или пола при помощи защитных проводников, проложенных в земле, в полу
или на их поверхности и присоединенных к заземляющему устройству, или
путем применения специальных покрытий земли;
Ж) Электрическое соединение проводящих частей для достижения равенства их
потенциалов, выполняемое в целях электробезопасности.

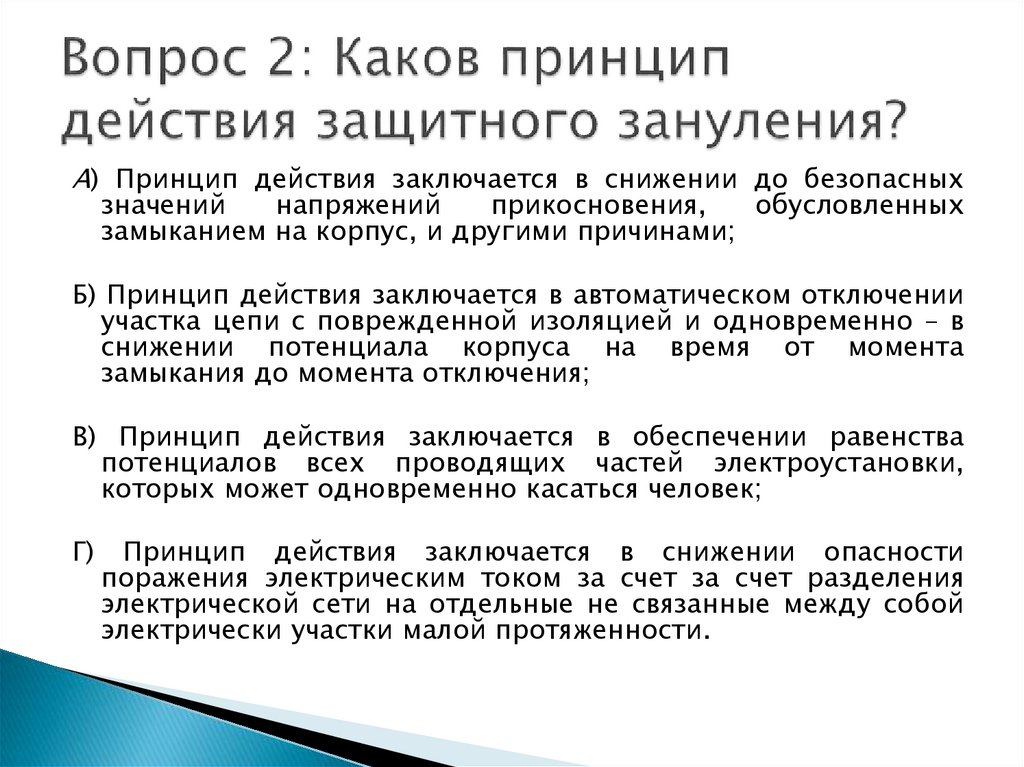

11. Вопрос 2: Каков принцип действия защитного зануления?

А) Принцип действия заключается в снижении до безопасных
значений
напряжений
прикосновения,
обусловленных
замыканием на корпус, и другими причинами;
Б) Принцип действия заключается в автоматическом отключении
участка цепи с поврежденной изоляцией и одновременно – в
снижении потенциала корпуса на время от момента
замыкания до момента отключения;
В) Принцип действия заключается в обеспечении равенства
потенциалов всех проводящих частей электроустановки,
которых может одновременно касаться человек;
Г)
Принцип действия заключается в снижении опасности
поражения электрическим током за счет за счет разделения
электрической сети на отдельные не связанные между собой
электрически участки малой протяженности.

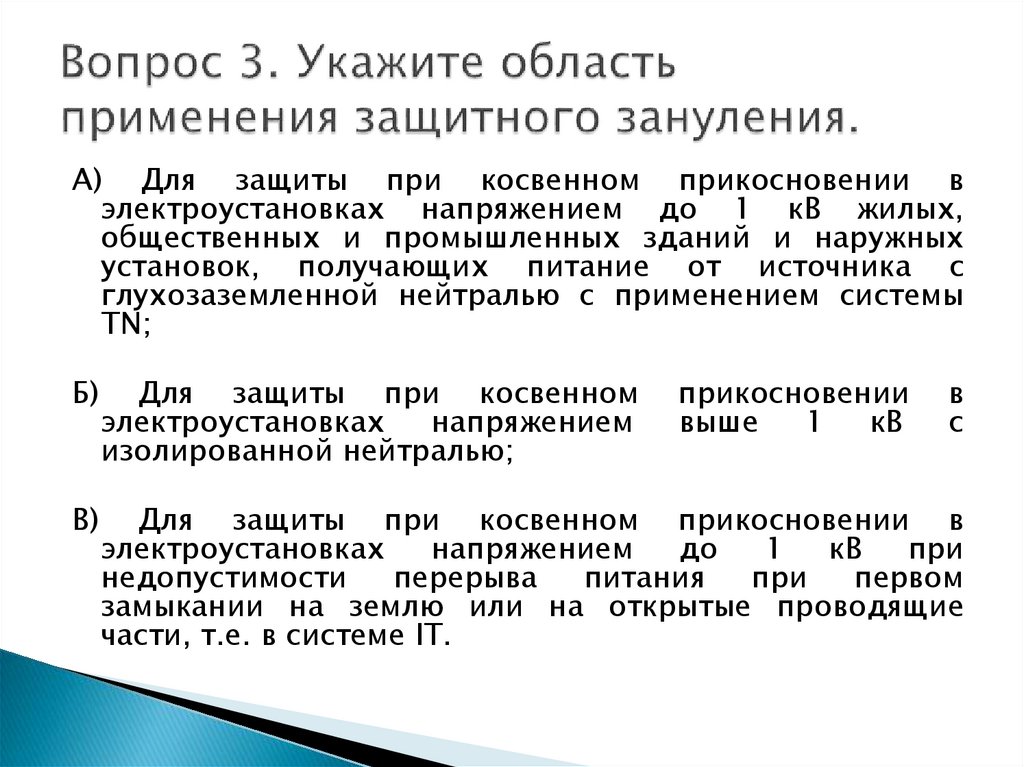

12. Вопрос 3. Укажите область применения защитного зануления.

А) Для защиты при косвенном прикосновении в
электроустановках напряжением до 1 кВ жилых,
общественных и промышленных зданий и наружных
установок, получающих питание от источника с
глухозаземленной нейтралью с применением системы
TN;
Б)
Для защиты при косвенном
электроустановках
напряжением
изолированной нейтралью;
прикосновении
выше
1
кВ
в
с
В)
Для защиты при косвенном прикосновении в
электроустановках
напряжением
до
1
кВ
при
недопустимости
перерыва
питания
при
первом
замыкании на землю или на открытые проводящие
части, т.е. в системе IT.

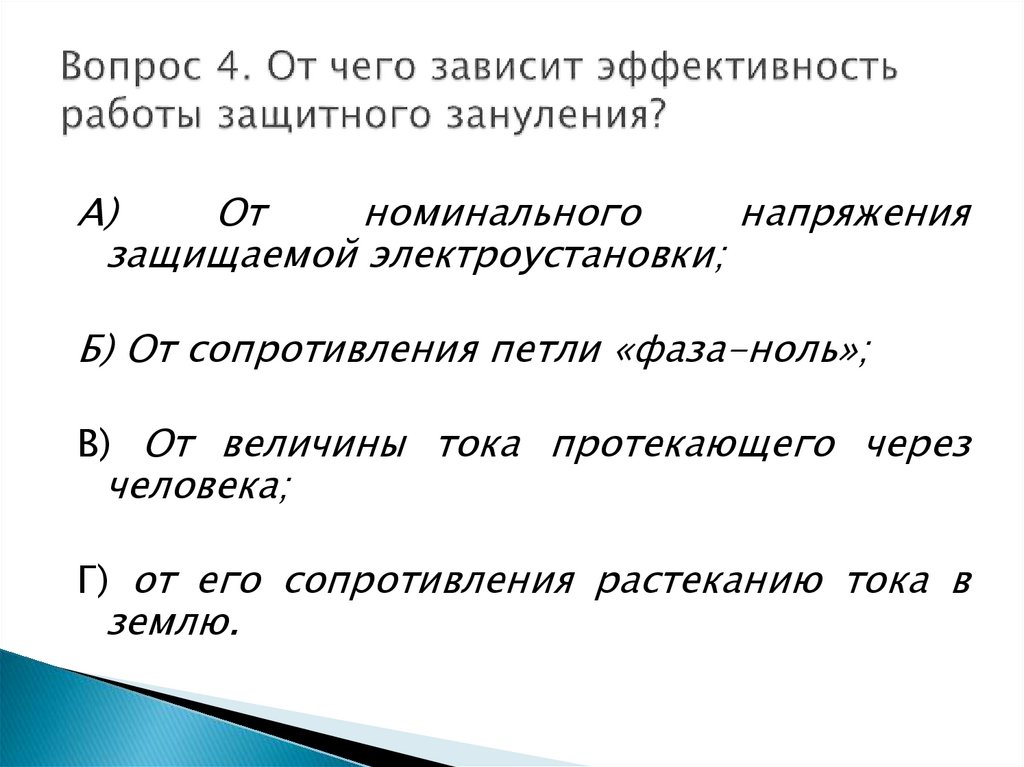

13. Вопрос 4. От чего зависит эффективность работы защитного зануления?

А)
От
номинального
напряжения
защищаемой электроустановки;
Б) От сопротивления петли «фаза-ноль»;
В) От величины тока протекающего через
человека;
Г) от его сопротивления растеканию тока в
землю.

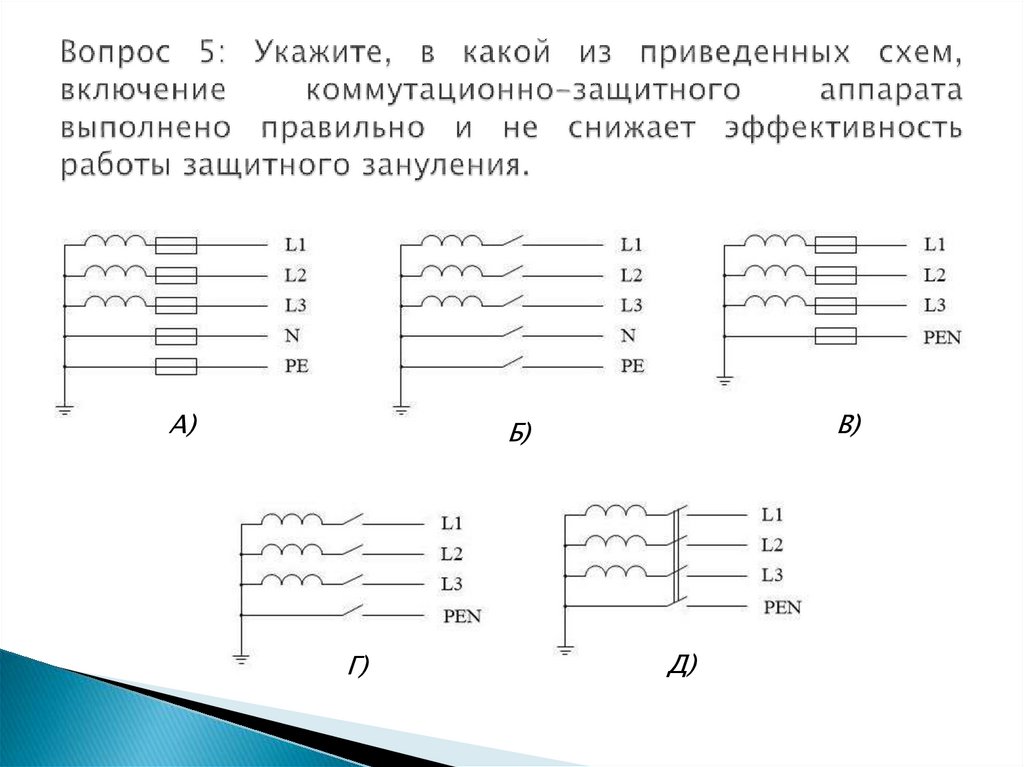

14. Вопрос 5: Укажите, в какой из приведенных схем, включение коммутационно-защитного аппарата выполнено правильно и не снижает

А)
В)
Б)
Г)
Д)
