НГП-3-работа

1.

РГУ нефти и газа (НИУ) имени И.М. Губкина
Нефтегазоносные провинции
России и зарубежных стран
Арцыбасова Д.В.

2.

Работа №3
«Сравнительный анализ по
критерию нефтегазоносности
территории. Месторождения»

3.

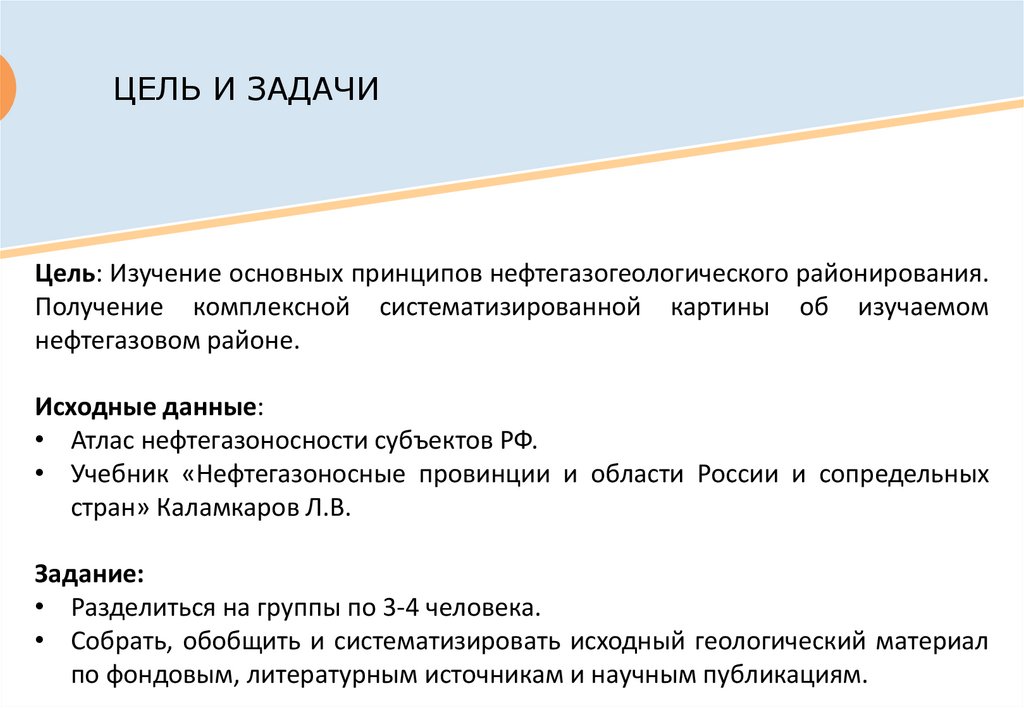

ЦЕЛЬ И ЗАДАЧИ
Цель: Изучение основных принципов нефтегазогеологического районирования.
Получение комплексной систематизированной картины об изучаемом
нефтегазовом районе.
Исходные данные:
• Атлас нефтегазоносности субъектов РФ.
• Учебник «Нефтегазоносные провинции и области России и сопредельных
стран» Каламкаров Л.В.
Задание:
• Разделиться на группы по 3-4 человека.
• Собрать, обобщить и систематизировать исходный геологический материал
по фондовым, литературным источникам и научным публикациям.

4.

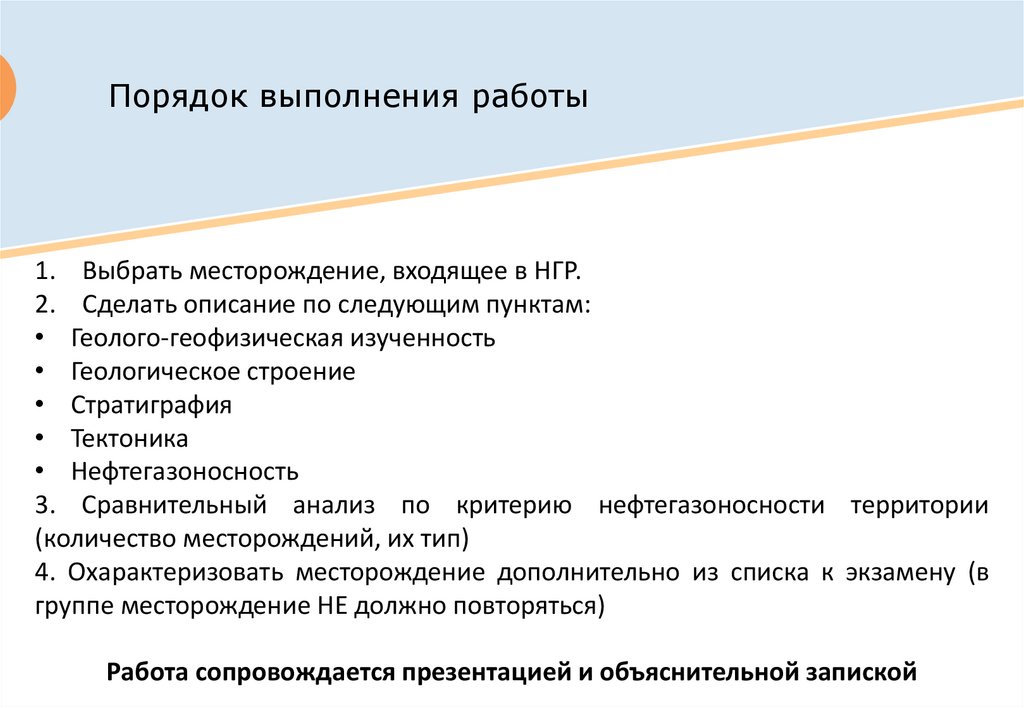

Порядок выполнения работы
1. Выбрать месторождение, входящее в НГР.
2. Сделать описание по следующим пунктам:
• Геолого-геофизическая изученность
• Геологическое строение
• Стратиграфия
• Тектоника
• Нефтегазоносность
3. Сравнительный анализ по критерию нефтегазоносности территории
(количество месторождений, их тип)
4. Охарактеризовать месторождение дополнительно из списка к экзамену (в
группе месторождение НЕ должно повторяться)
Работа сопровождается презентацией и объяснительной запиской

5.

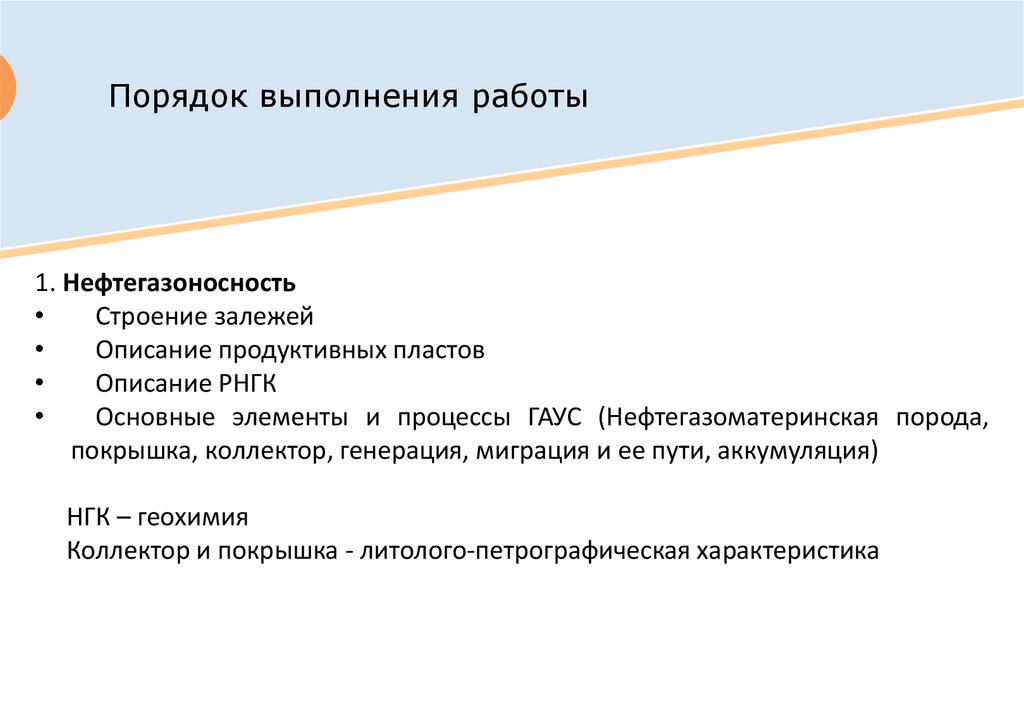

Порядок выполнения работы
1. Нефтегазоносность
Строение залежей
Описание продуктивных пластов
Описание РНГК
Основные элементы и процессы ГАУС (Нефтегазоматеринская порода,
покрышка, коллектор, генерация, миграция и ее пути, аккумуляция)
НГК – геохимия
Коллектор и покрышка - литолого-петрографическая характеристика

6.

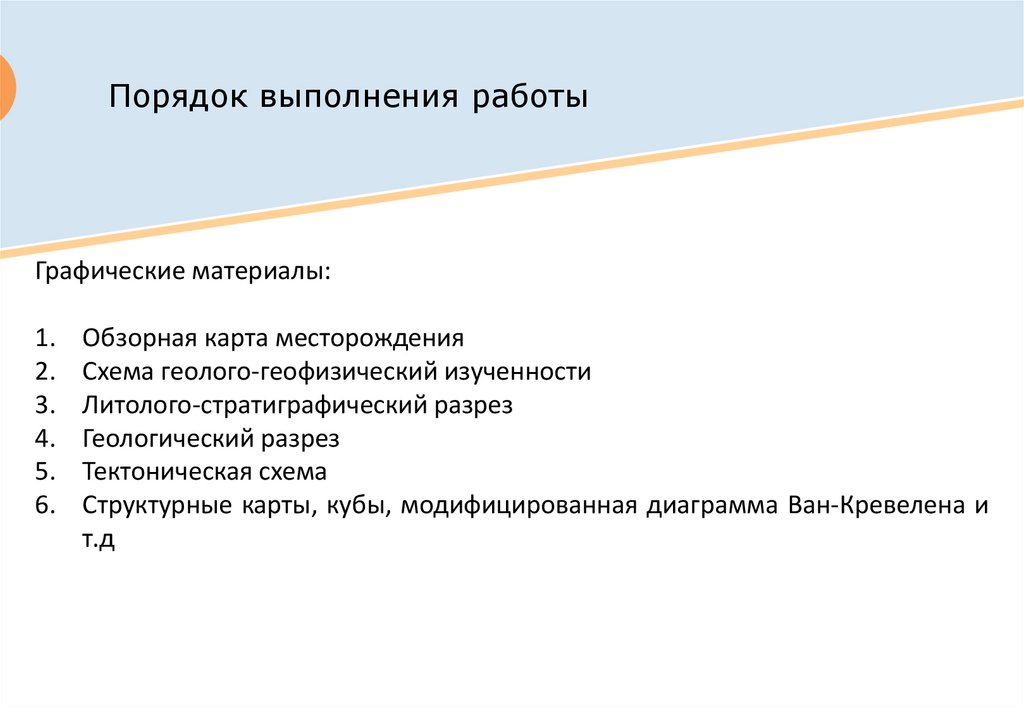

Порядок выполнения работы
Графические материалы:
1.
2.
3.
4.
5.
6.
Обзорная карта месторождения
Схема геолого-геофизический изученности
Литолого-стратиграфический разрез
Геологический разрез
Тектоническая схема
Структурные карты, кубы, модифицированная диаграмма Ван-Кревелена и
т.д

7.

Сравнительный анализ месторождений
1.
2.
3.
4.
5.
6.
7.
По величине запасов (уникальные, крупные и т.д.)
По типу залежи (структурные (сводовые) и т.тд)
Возраст продуктивного пласта (пластов)
По геологической изученности и промышленному освоению (категория А)
По фазовому соотношению (нефтяное, газонефтяное и т.д.)
По сложности геологического строения (простого строения)
По их приуроченности к крупным и крупнейшим тектоническим элементам
земной коры (межгорные впадины и т.д)

8.

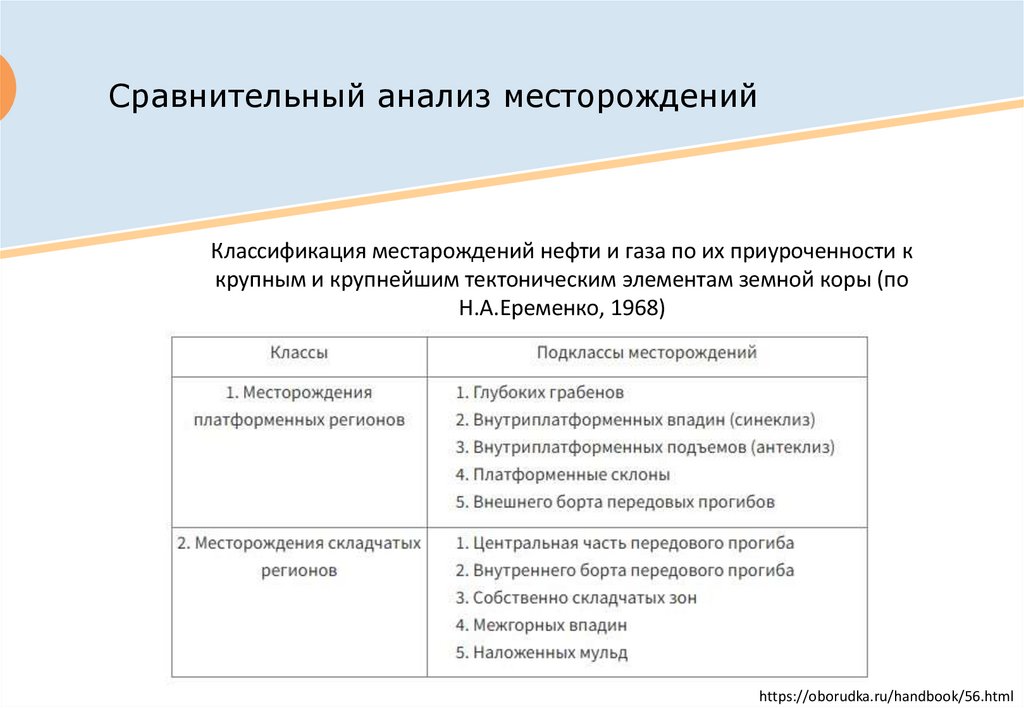

Сравнительный анализ месторождений
Классификация местарождений нефти и газа по их приуроченности к
крупным и крупнейшим тектоническим элементам земной коры (по
Н.А.Еременко, 1968)
https://oborudka.ru/handbook/56.html

9.

Пример графического представления обзорной схемы
Обзорная карта района работ ЗападноХоседаюского нефтяного месторождения

10.

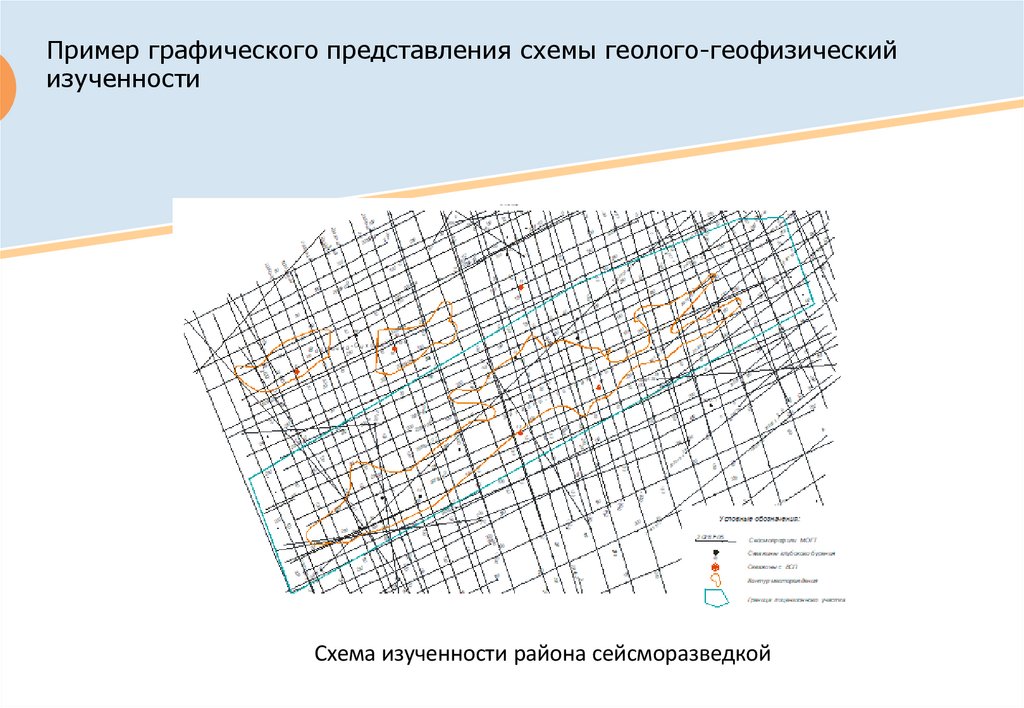

Пример графического представления схемы геолого-геофизический
изученности
Схема изученности района сейсморазведкой

11.

Пример графического представления схемы геолого-геофизический
изученности
Урернырдский участок
Верхнеколвинский
участок
II
I
Северо-Ошкотынский
участок
VI
IV
V
Восточно-Ошкотынский
участок
Месторождения
I - Северо-Хоседаюское
II - Висовое
IV - Западно-Хоседаюское
V - Сихорейское
VI - Восточно-Сихорейское
Схема расположения участков ЦХП, отработанных 3Д сейсморазведкой

12.

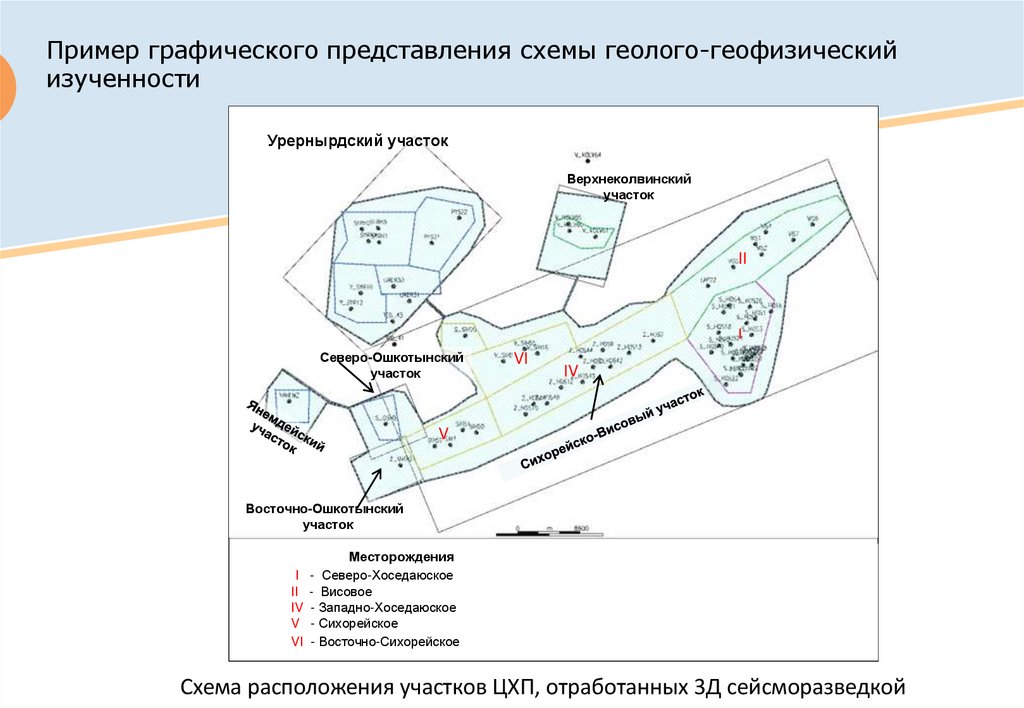

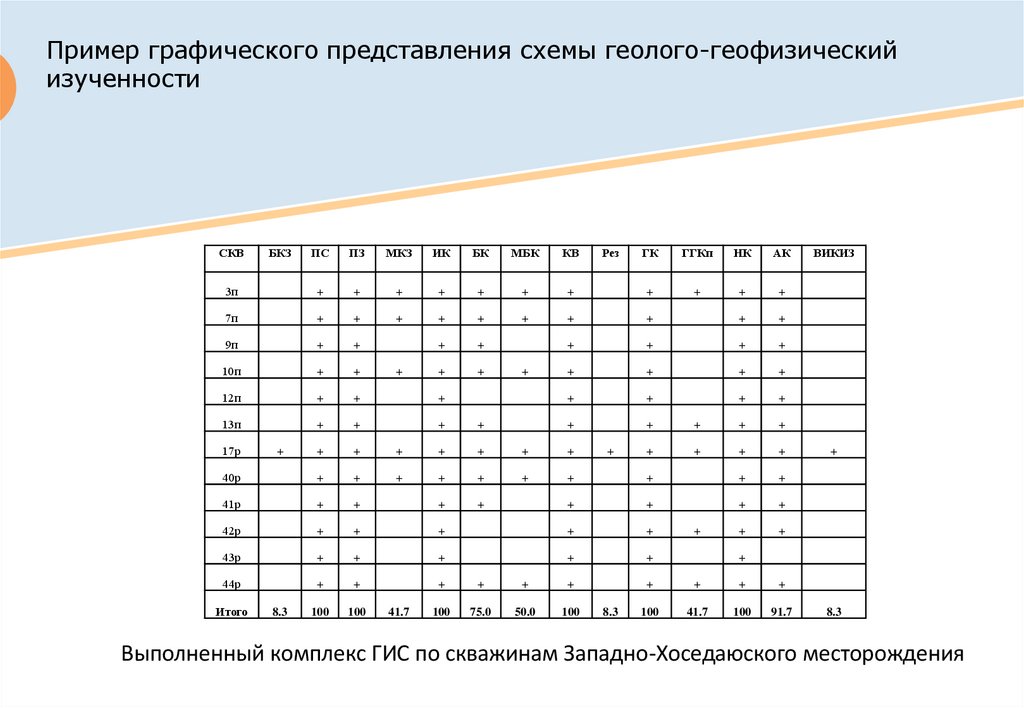

Пример графического представления схемы геолого-геофизический
изученности
СКВ
ПС
ПЗ
МКЗ
ИК
БК
МБК
КВ
3п
+
+
+
+
+
+
7п
+
+
+
+
+
+
9п
+
+
+
+
10п
+
+
+
+
12п
+
+
+
13п
+
+
+
+
+
+
+
+
+
+
+
40р
+
+
+
+
+
+
+
41р
+
+
+
+
42р
+
+
43р
+
44р
17р
Итого
БКЗ
+
8.3
ГК
ГГКп
НК
АК
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
100
100
100
75.0
50.0
100
100
41.7
100
91.7
+
41.7
+
Рез
+
8.3
+
ВИКИЗ
+
+
8.3
Выполненный комплекс ГИС по скважинам Западно-Хоседаюского месторождения

13.

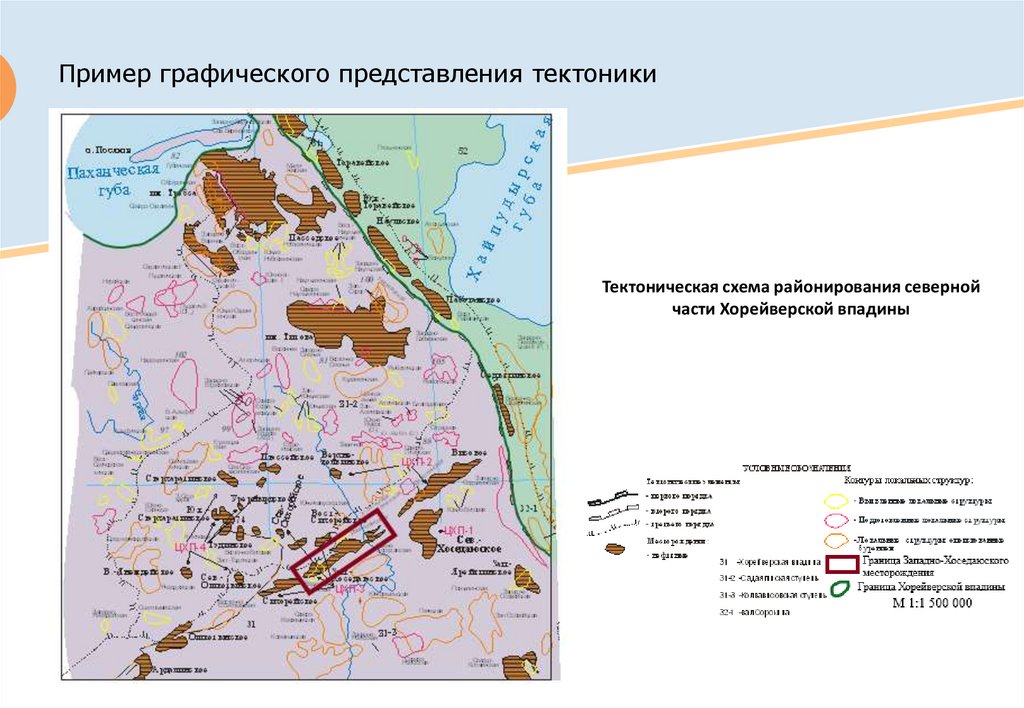

Пример графического представления тектоники
Тектоническая схема районирования северной
части Хорейверской впадины

14.

Пример графического представления геологического разреза
Геологический разрез центральной части Тимано-Печорской НГП

15.

Пример графического представления геологического разреза
Геологический профильный разрез по линии скважин 10п-41р-40р-12п-3509-17р3103-3101-42р-31003-13п-7п пластов D3fmIII+IV

16.

Пример графического представления структурной карты
Структурная карта кровли пласта D3fm-III в отложениях нижнего фамена - ОГ IIIfm_III (D3fm1)

17.

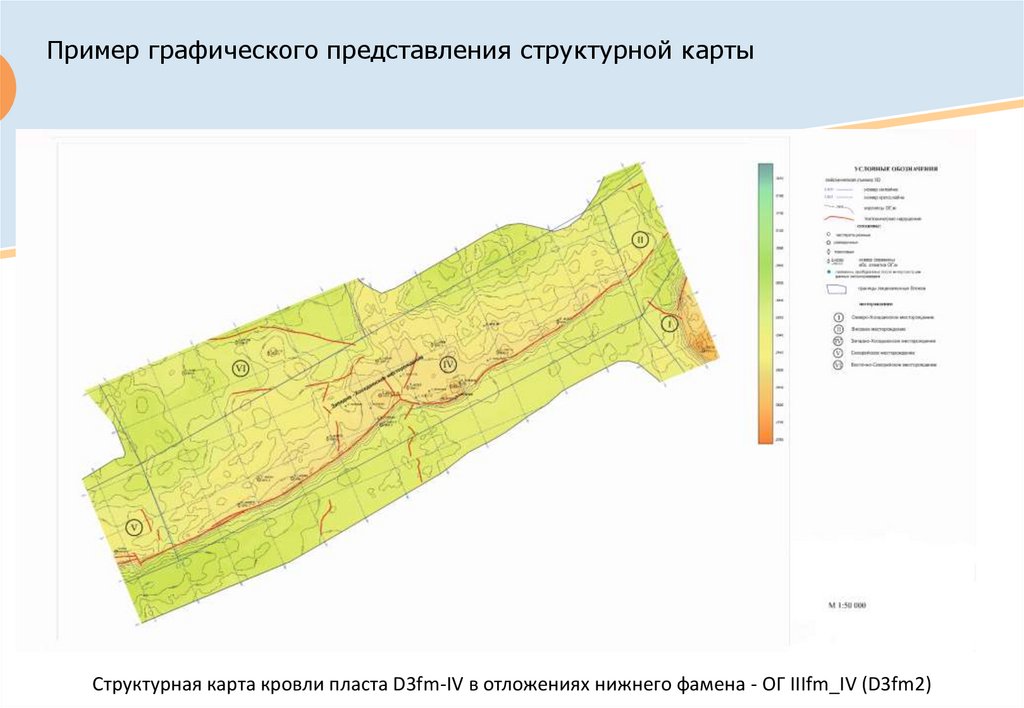

Пример графического представления структурной карты
Структурная карта кровли пласта D3fm-IV в отложениях нижнего фамена - ОГ IIIfm_IV (D3fm2)

18.

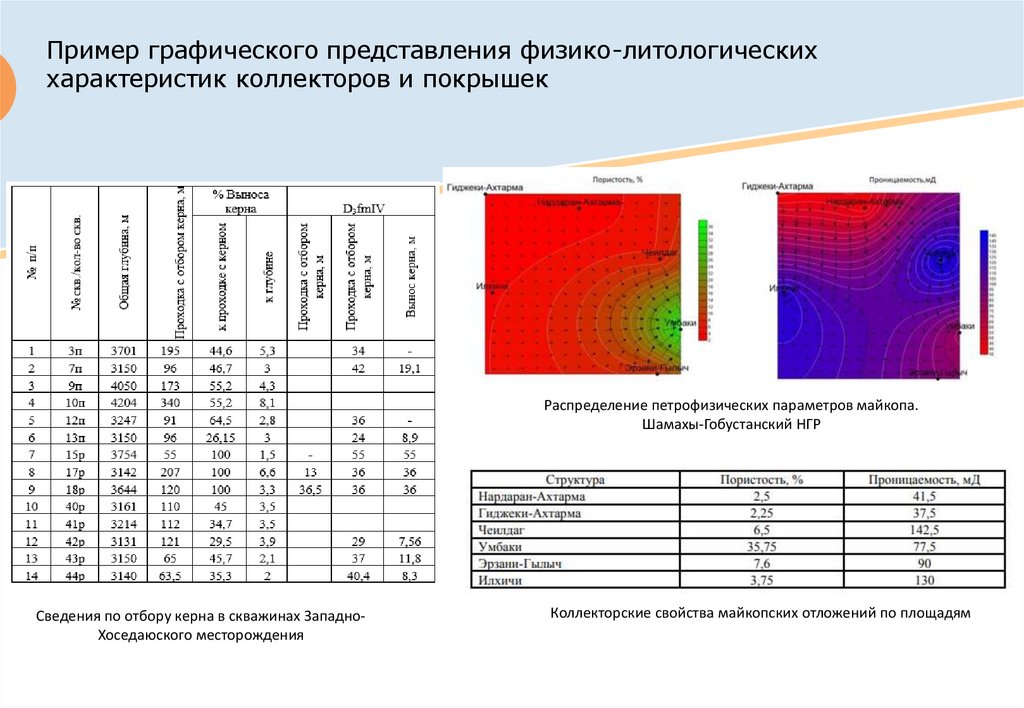

Пример графического представления физико-литологических
характеристик коллекторов и покрышек
Распределение петрофизических параметров майкопа.
Шамахы-Гобустанский НГР
Сведения по отбору керна в скважинах ЗападноХоседаюского месторождения
Коллекторские свойства майкопских отложений по площадям

19.

Пример графического представления геохимии
Основные критерии, определяющие накопление УВ из плохо
проницаемых пород в отложениях майкопской серии в пределах
различных НГР Азербайджана
Геохимическая характеристика ОВ мезо-кайнозойских
отложений Южно-Каспийского Бассейна по
результатам пиролиза

20.

Пример графического представления геохимии
Характеристика генерационного потенциала и типа органического вещества
меловых (а), верхнеюрских (б) и нижне-среднеюрских (в) отложений
Распределение отражающей способности витринита по глубине

21.

Пример графического представления геохимии
Схематические карты масштабов генерации УВ в осадочных
отложениях ЮКВ: а. – общее количество жидких УВ, генерированных
из ОВ, 106 т/км2 ; б. – жидкие УВ, оставшиеся после крекинга, 106
т/км2 ; в. – газ, 109 м3 /км2.
Модель генерации, миграции и накопления УВ построенная с использованием
програмного пакета SIGMA-2D. В Южно-Каспийской впадине наличие,
расположение и протяженность проницаемых горизонтов в разрезе (а)
являются определяющими факторами для миграции и накопления УВ (б).

22.

Пример графического представления подсчетного плана
Подсчетный план пласта D3fmIII+IV

23.

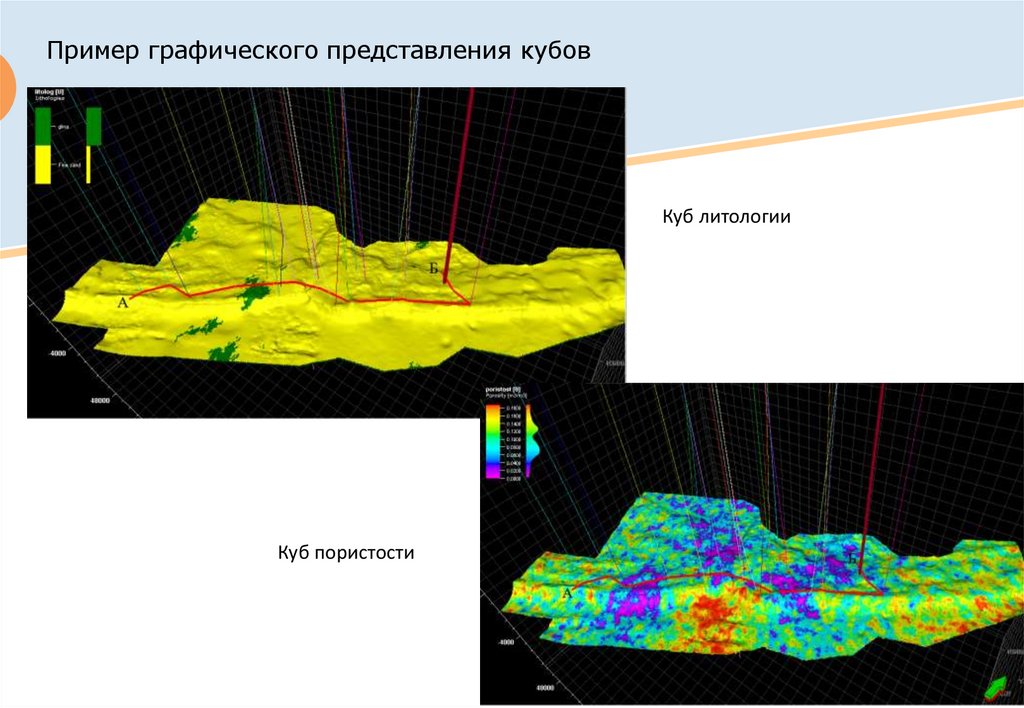

Пример графического представления кубов
Куб литологии
Куб пористости
