1.

Система автоматизированного
проектирования: ножи и
металлические изделия

2.

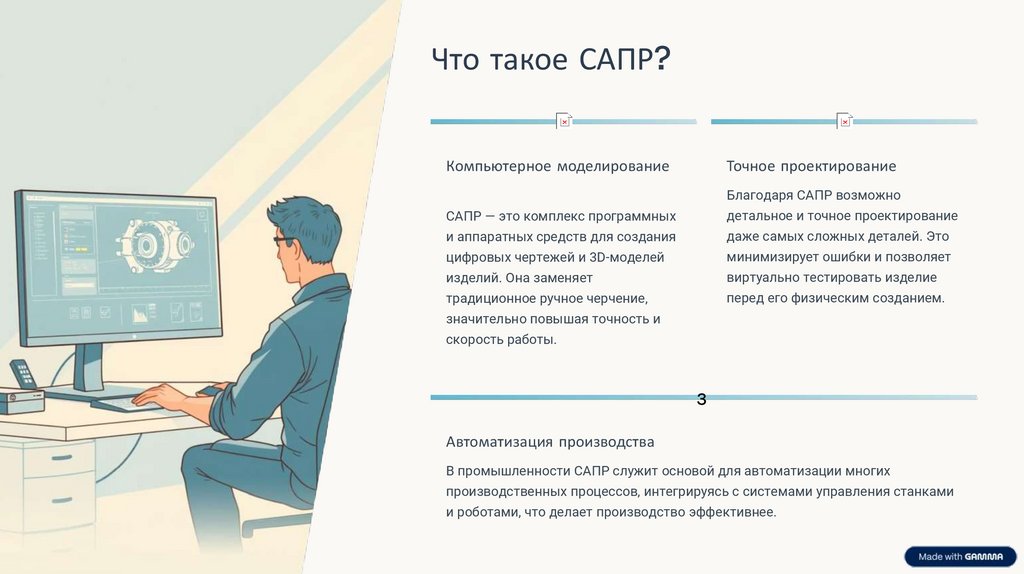

Что такое САПР?
Компьютерное моделирование
Точное проектирование
Благодаря САПР возможно
САПР — это комплекс программных
детальное и точное проектирование
и аппаратных средств для создания
даже самых сложных деталей. Это
цифровых чертежей и 3D-моделей
минимизирует ошибки и позволяет
изделий. Она заменяет
виртуально тестировать изделие
традиционное ручное черчение,
перед его физическим созданием.
значительно повышая точность и
скорость работы.
3
Автоматизация производства
В промышленности САПР служит основой для автоматизации многих
производственных процессов, интегрируясь с системами управления станками
и роботами, что делает производство эффективнее.

3.

Пример: изготовление ножей с помощью САПР
От эскиза до цифровой модели
Процесс начинается с творческого этапа: художник или дизайнер создаёт эскиз ножа
вручную, воплощая свою идею. Затем этот эскиз переносится в цифровую среду
САПР.
В программе создается точный чертеж клинка и рукояти, учитывающий все размеры,
углы и изгибы. Это позволяет получить идеальную геометрию будущего изделия.

4.

Производственный процесс ножей
Автоматизированная резка
Заготовка из высококачественной стали помещается в станок с ЧПУ, который по
программе из САПР вырезает клинок с микронной точностью, следуя всем заданным
параметрам.
Термическая обработка
Следующий этап — термическая обработка. Клинок нагревается до высоких температур,
а затем резко охлаждается. Это придает стали необходимую твердость и прочность,
улучшая ее эксплуатационные характеристики.
Полировка и шлифовка
После термообработки клинок проходит ручную и машинную полировку. Этот
процесс удаляет все неровности, придавая поверхности зеркальный блеск и
идеально гладкую текстуру.
Обработка режущей кромки
Финальный и критически важный этап – обработка режущей кромки.
Используются особые технологии заточки и доводки, чтобы достичь невероятной
остроты, обеспечивающей превосходные режущие свойства ножа.

5.

Форма и свойства клинка
Вдохновение японскими традициями
При создании ножей часто используются формы, вдохновленные традиционными японскими
мечами, такими как катана. Примеры — "хондзукури" и "синогидзукури", которые известны
своей прочностью и эстетикой.
Эти формы сочетают в себе изящество и функциональность, обеспечивая идеальный баланс
между весом и режущими свойствами. Они являются результатом вековой мудрости и
постоянных усовершенствований.

6.

Автоматизация резки металлических изделий
Интеграция САПР и CAM
САПР тесно взаимодействует с CAM-системами (Computer-Aided Manufacturing), которые
преобразуют цифровые модели в конкретные команды для станков с ЧПУ. Это обеспечивает
бесшовный переход от проектирования к производству.
Автоматическая резка
2
Станки с ЧПУ способны автоматически резать листовой металл по заданным контурам с
высокой скоростью и точностью. Это особенно актуально для массового производства, где
требуется идеальная повторяемость.
Оптимизация раскладки
3
Программное обеспечение позволяет оптимизировать раскладку деталей на листе металла,
минимизируя отходы и существенно экономя материал. Это снижает себестоимость
продукции и делает производство более экологичным.
Точный контроль параметров
4
САПР/CAM-системы позволяют точно управлять всеми параметрами резки: от ширины
перемычек и направления реза до обработки сложных углов, гарантируя высокое качество
каждого изделия.

7.

Преимущества автоматизированного
проектирования и производства
Сокращение сроков
Автоматизация значительно ускоряет весь цикл от идеи до готового продукта,
позволяя быстрее выводить новые изделия на рынок.
Высокое качество
Повышается точность изготовления и стабильность качества продукции, что снижает
процент брака и увеличивает срок службы изделий.
Экономия ресурсов
Оптимизация раскладки материалов и снижение ошибок приводят к значительной
экономии сырья и уменьшению производственных отходов.
Сложные формы
Возможность создавать уникальные и сложные геометрические формы, которые были
бы невозможны или чрезвычайно трудоемки при ручном производстве.

8.

Пример автоматизации изготовления художественных металлических оград
Цифровизация искусства
Изначально художественные эскизы оград, полные витиеватых узоров и сложной геометрии,
переводятся в цифровые модели с помощью САПР.
Это позволяет сохранить авторский замысел, при этом гарантируя производственную точность.
Используются как 2D, так и 3D модели для максимально точной резки и последующей сборки всех
элементов.

9.

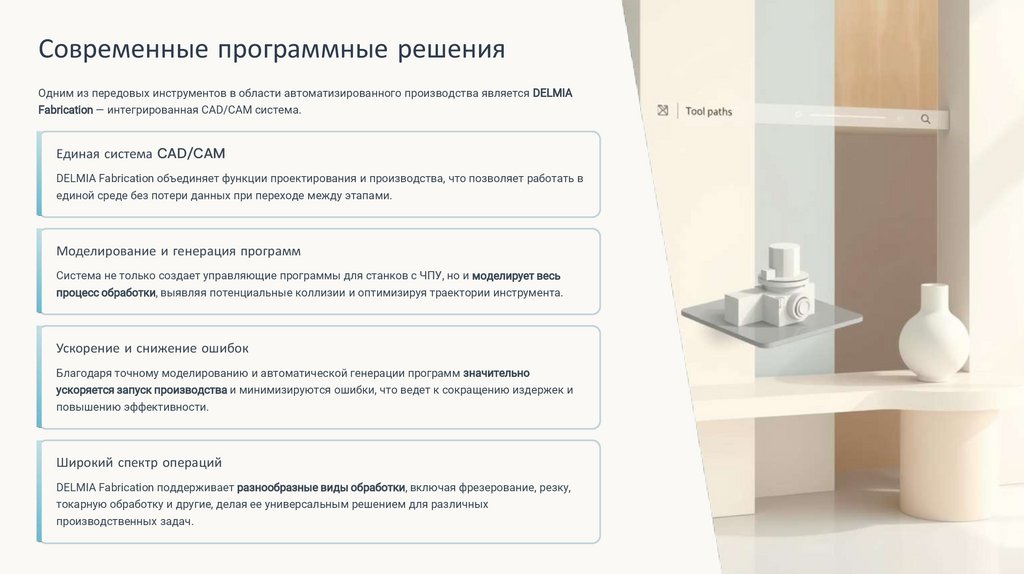

Современные программные решения
Одним из передовых инструментов в области автоматизированного производства является DELMIA
Fabrication — интегрированная CAD/CAM система.
Единая система CAD/CAM
DELMIA Fabrication объединяет функции проектирования и производства, что позволяет работать в
единой среде без потери данных при переходе между этапами.
Моделирование и генерация программ
Система не только создает управляющие программы для станков с ЧПУ, но и моделирует весь
процесс обработки, выявляя потенциальные коллизии и оптимизируя траектории инструмента.
Ускорение и снижение ошибок
Благодаря точному моделированию и автоматической генерации программ значительно
ускоряется запуск производства и минимизируются ошибки, что ведет к сокращению издержек и
повышению эффективности.
Широкий спектр операций
DELMIA Fabrication поддерживает разнообразные виды обработки, включая фрезерование, резку,
токарную обработку и другие, делая ее универсальным решением для различных
производственных задач.

10.

Итог
Новая эра производства
Качество и эффективность
САПР и автоматизация
кардинально меняют подходы к
Эти технологии делают изделия
производству ножей и других
более качественными,
металлических изделий,
производство — быстрым и
открывая новые возможности.
экономичным, снижая затраты и
повышая конкурентоспособность.
Знания будущего
Понимание таких технологий крайне важно для будущих инженеров,
дизайнеров и всех, кто интересуется современным производством.
