1. Разрядные лампы высокого давления

Харьковская национальная академия городского
хозяйства
Кафедра « Светотехника и источников света »
Разрядные лампы высокого
давления
Лектор: доц., каф. СИС Гуракова Л.Д.

2.

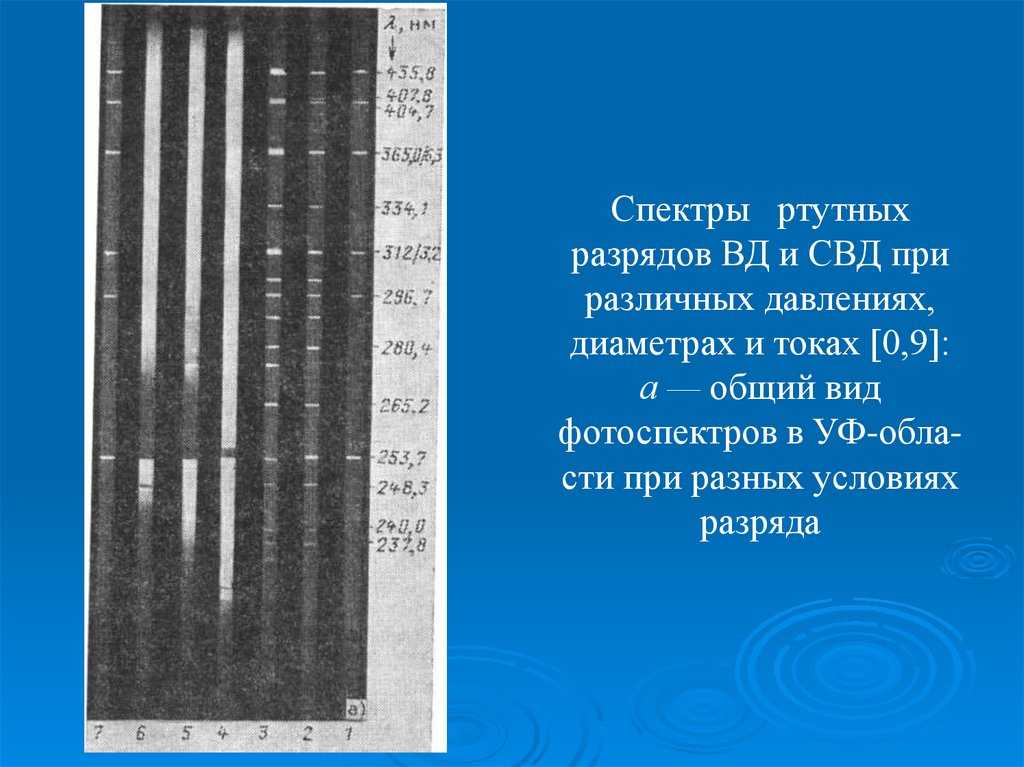

Спектры ртутных
разрядов ВД и СВД при
различных давлениях,
диаметрах и токах [0,9]:
а — общий вид
фотоспектров в УФ-области при разных условиях
разряда

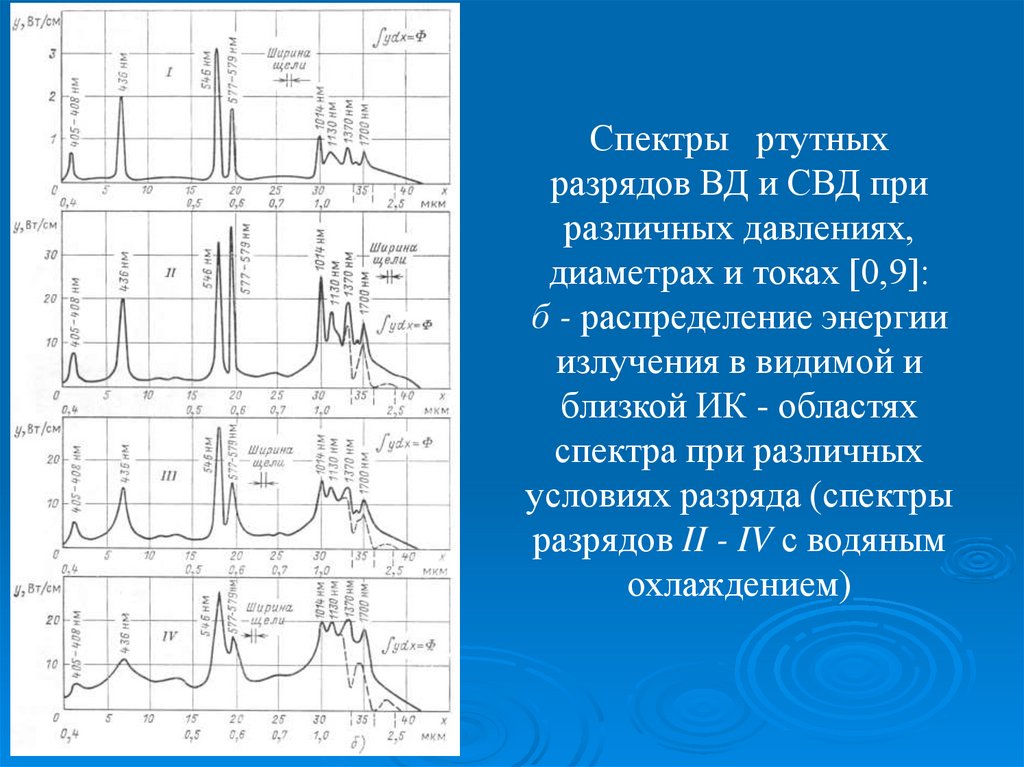

3. Спектры ртутных разрядов ВД и СВД при различных давлениях, диаметрах и токах [0,9]: б - распределение энергии излучения в

видимой и
близкой ИК - областях
спектра при различных
условиях разряда (спектры
разрядов II - IV с водяным
охлаждением)

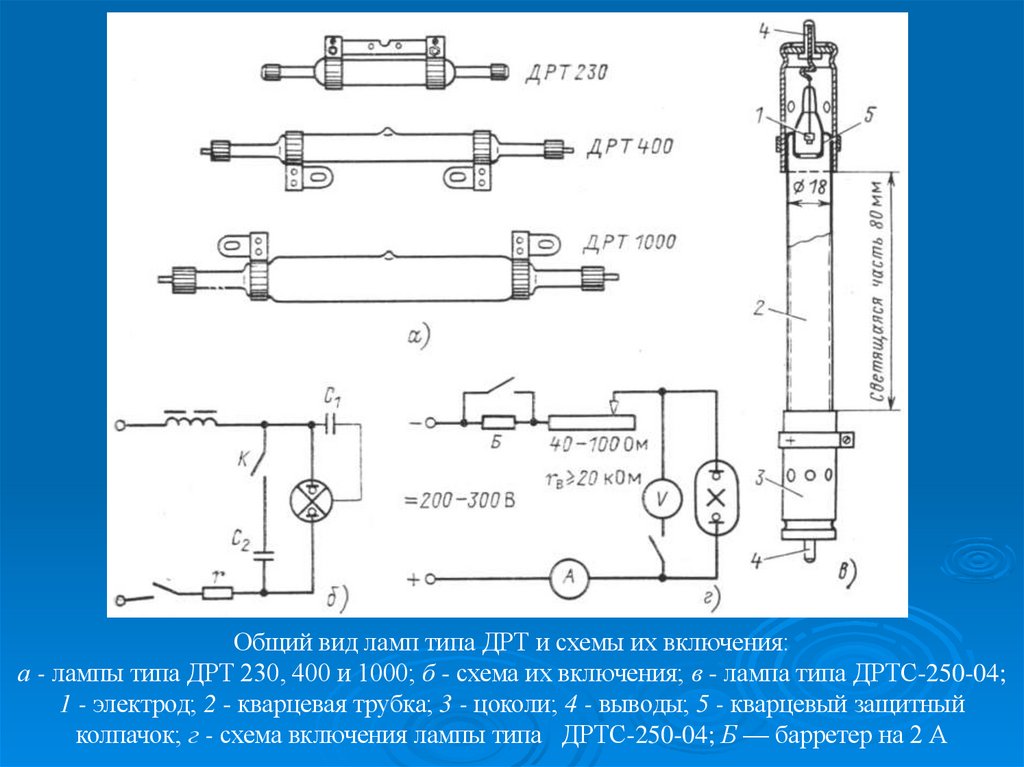

4. Общий вид ламп типа ДРТ и схемы их включения: а - лампы типа ДРТ 230, 400 и 1000; б - схема их включения; в - лампа типа

ДРТС-250-04;
1 - электрод; 2 - кварцевая трубка; 3 - цоколи; 4 - выводы; 5 - кварцевый защитный
колпачок; г - схема включения лампы типа ДРТС-250-04; Б — барретер на 2 А

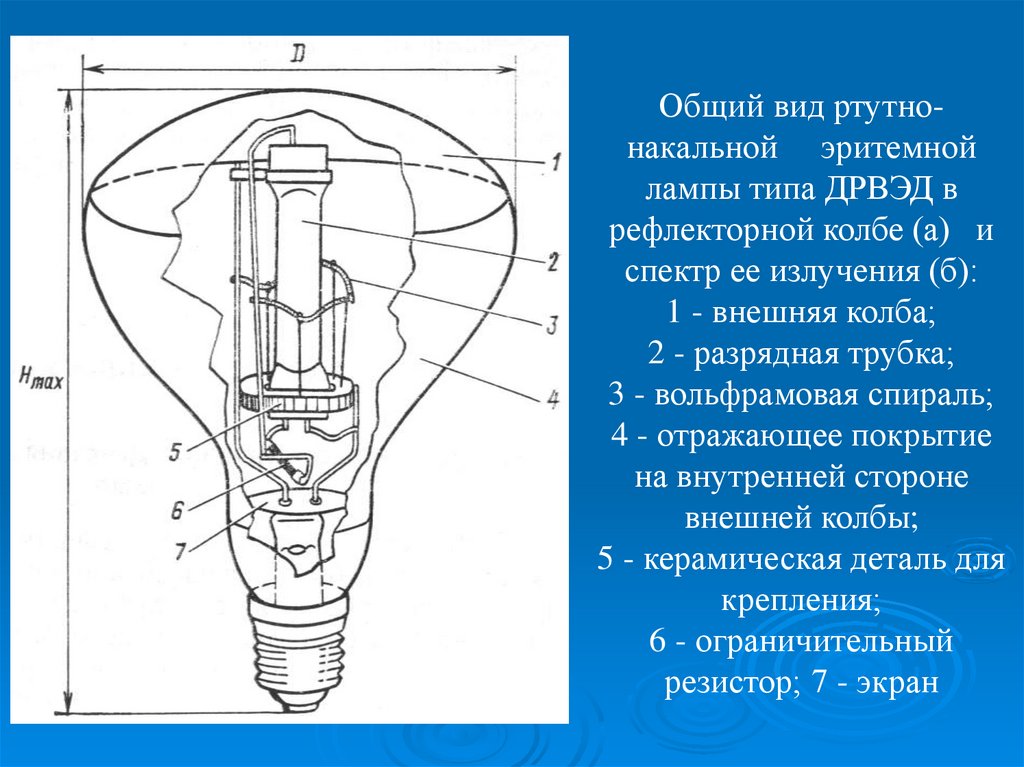

5. Общий вид ртутно-накальной эритемной лампы типа ДРВЭД в рефлекторной колбе (а) и спектр ее излучения (б): 1 - внешняя колба; 2

Общий вид ртутнонакальной эритемной
лампы типа ДРВЭД в
рефлекторной колбе (а) и
спектр ее излучения (б):
1 - внешняя колба;
2 - разрядная трубка;
3 - вольфрамовая спираль;
4 - отражающее покрытие
на внутренней стороне
внешней колбы;
5 - керамическая деталь для
крепления;
6 - ограничительный
резистор; 7 - экран

6.

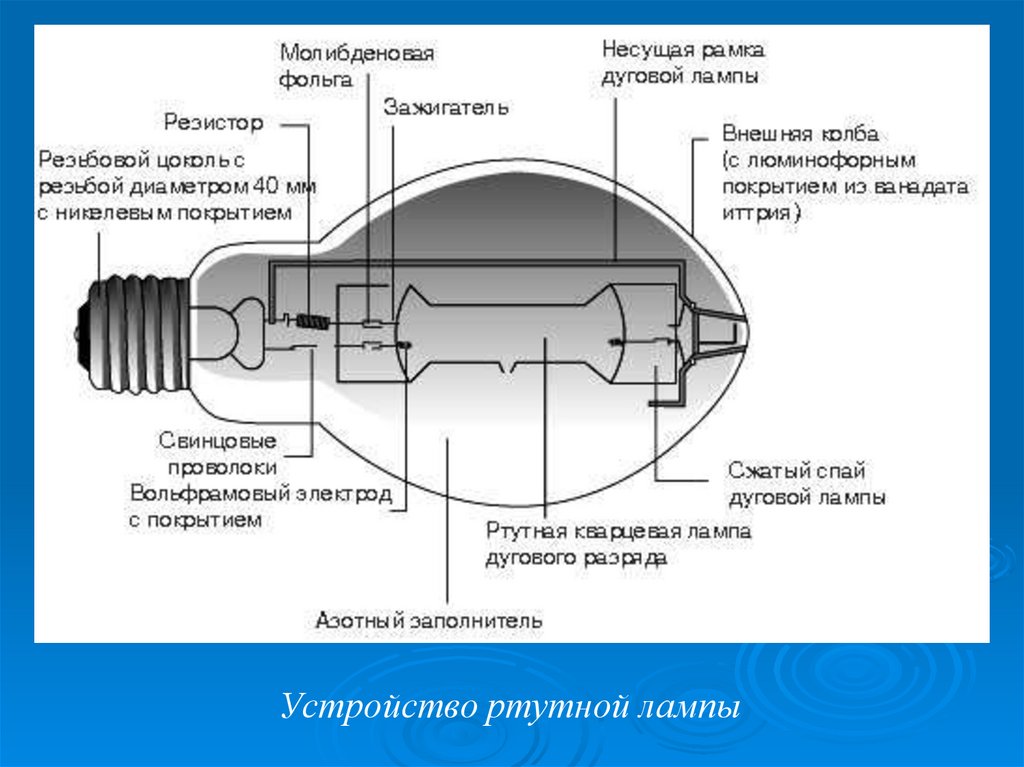

Устройство ртутной лампы

7.

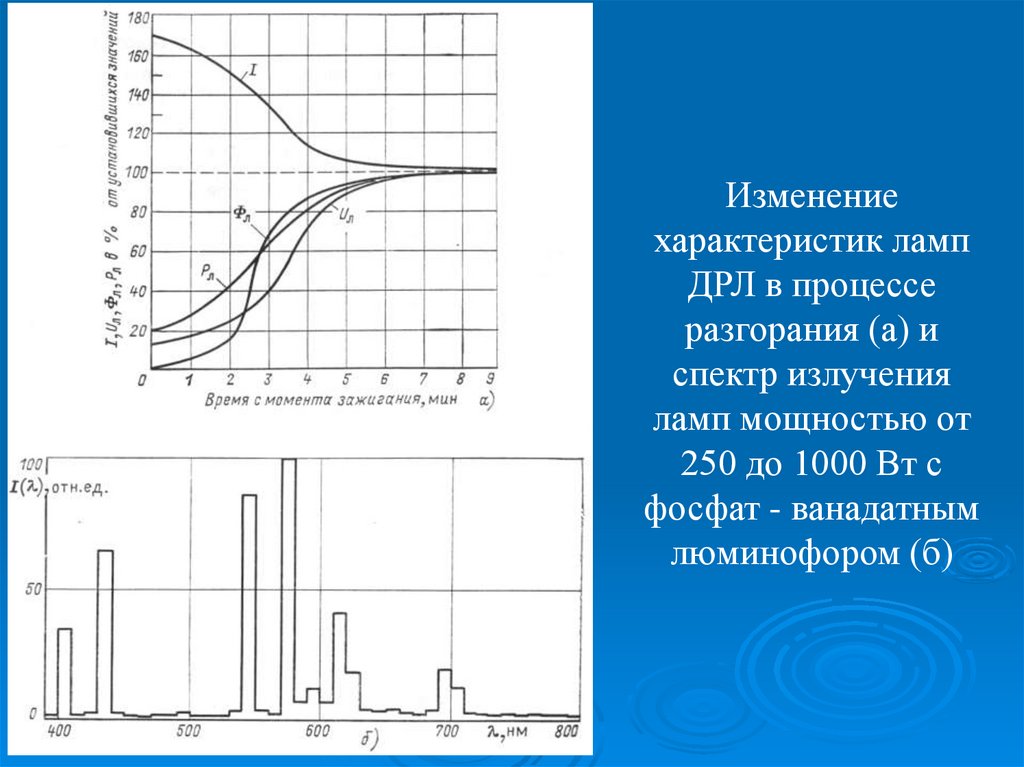

Изменение
характеристик ламп
ДРЛ в процессе
разгорания (а) и
спектр излучения
ламп мощностью от
250 до 1000 Вт с
фосфат - ванадатным
люминофором (б)

8.

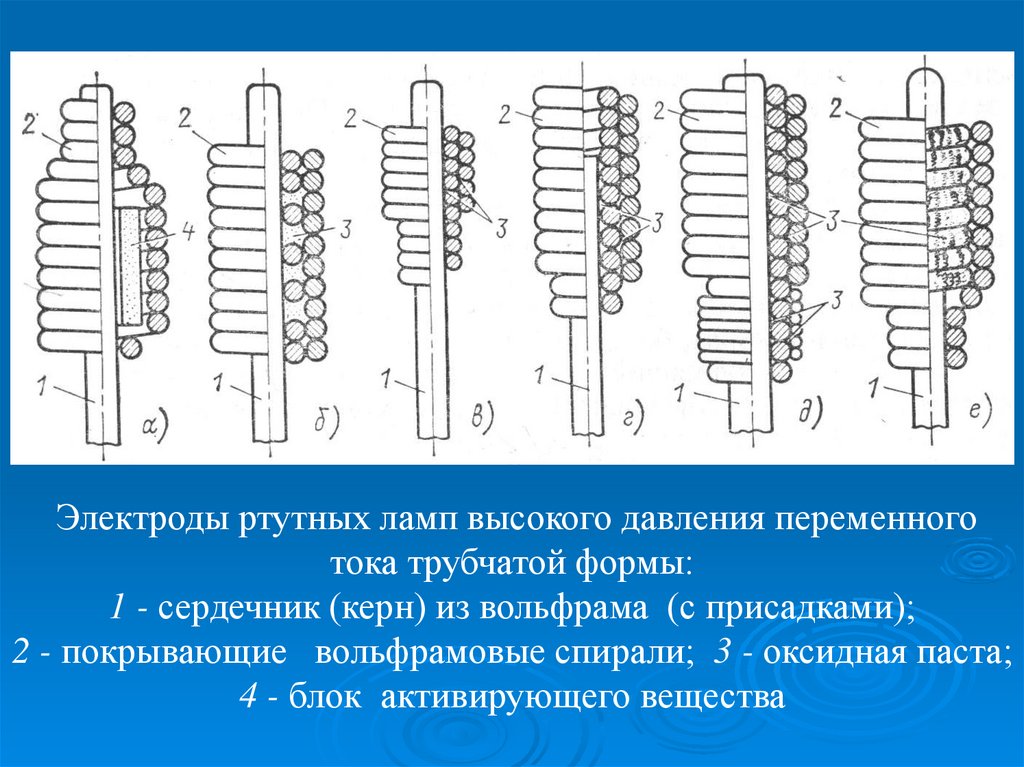

Электроды ртутных ламп высокого давления переменного
тока трубчатой формы:
1 - сердечник (керн) из вольфрама (с присадками);
2 - покрывающие вольфрамовые спирали; 3 - оксидная паста;
4 - блок активирующего вещества

9.

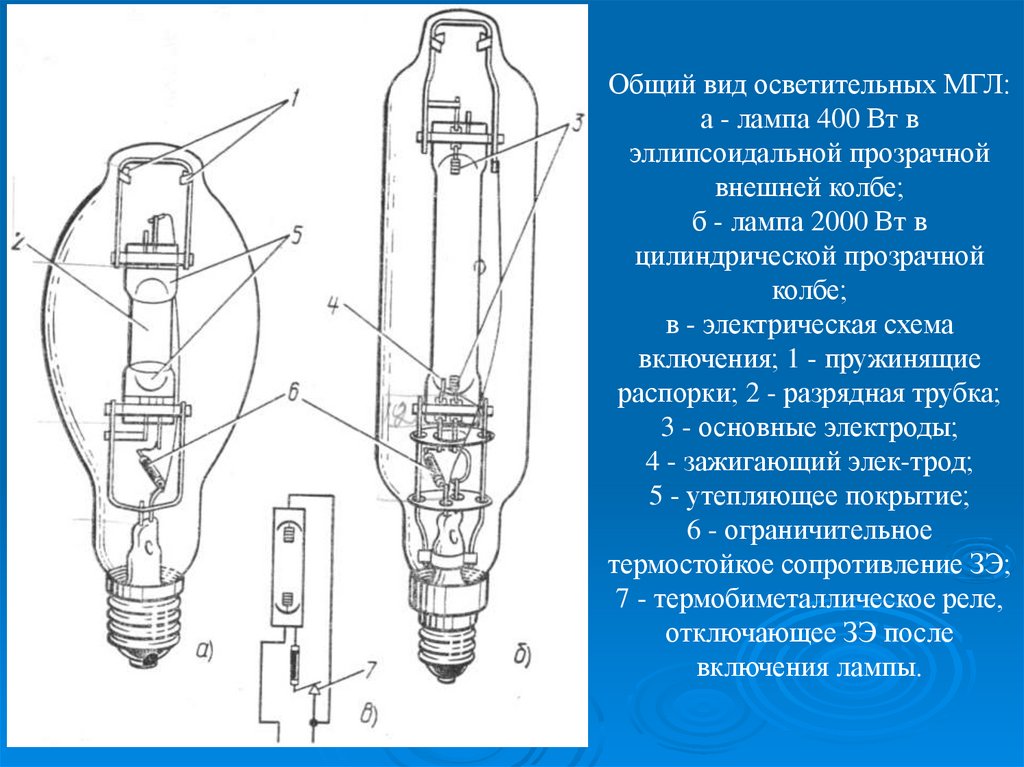

Общий вид осветительных МГЛ:
а - лампа 400 Вт в
эллипсоидальной прозрачной
внешней колбе;
б - лампа 2000 Вт в
цилиндрической прозрачной
колбе;
в - электрическая схема
включения; 1 - пружинящие
распорки; 2 - разрядная трубка;
3 - основные электроды;
4 - зажигающий элек-трод;
5 - утепляющее покрытие;
6 - ограничительное
термостойкое сопротивление ЗЭ;
7 - термобиметаллическое реле,
отключающее ЗЭ после
включения лампы.

10.

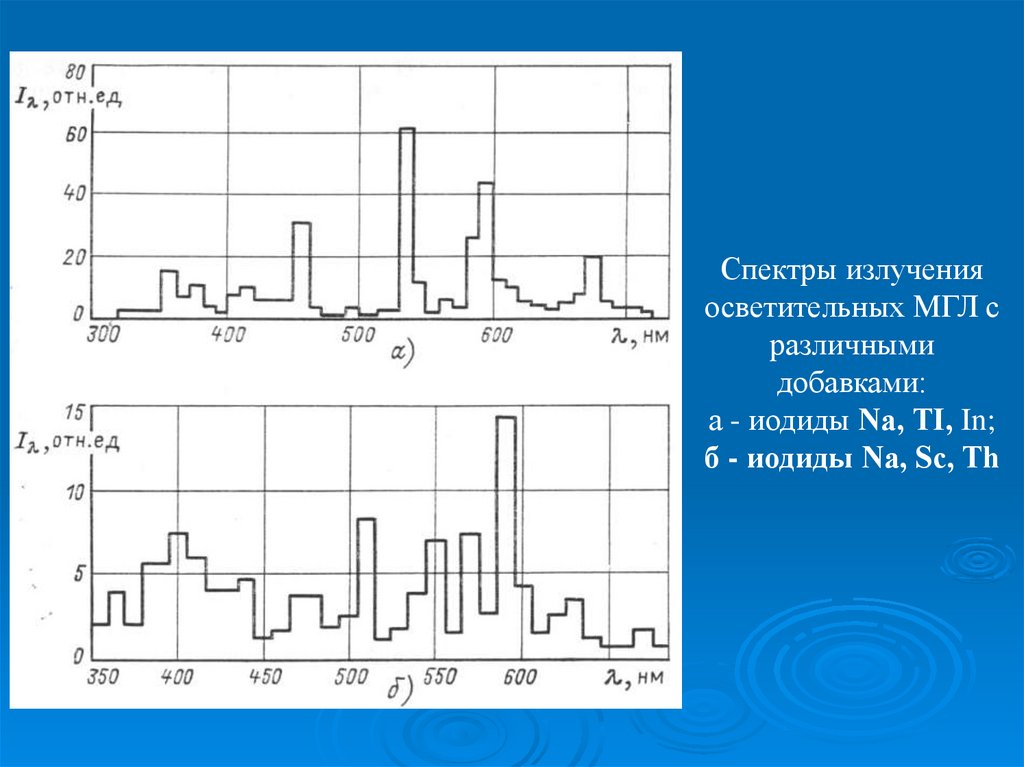

Спектры излучения
осветительных МГЛ с
различными
добавками:
а - иодиды Na, ТІ, In;
б - иодиды Na, Sc, Th

11.

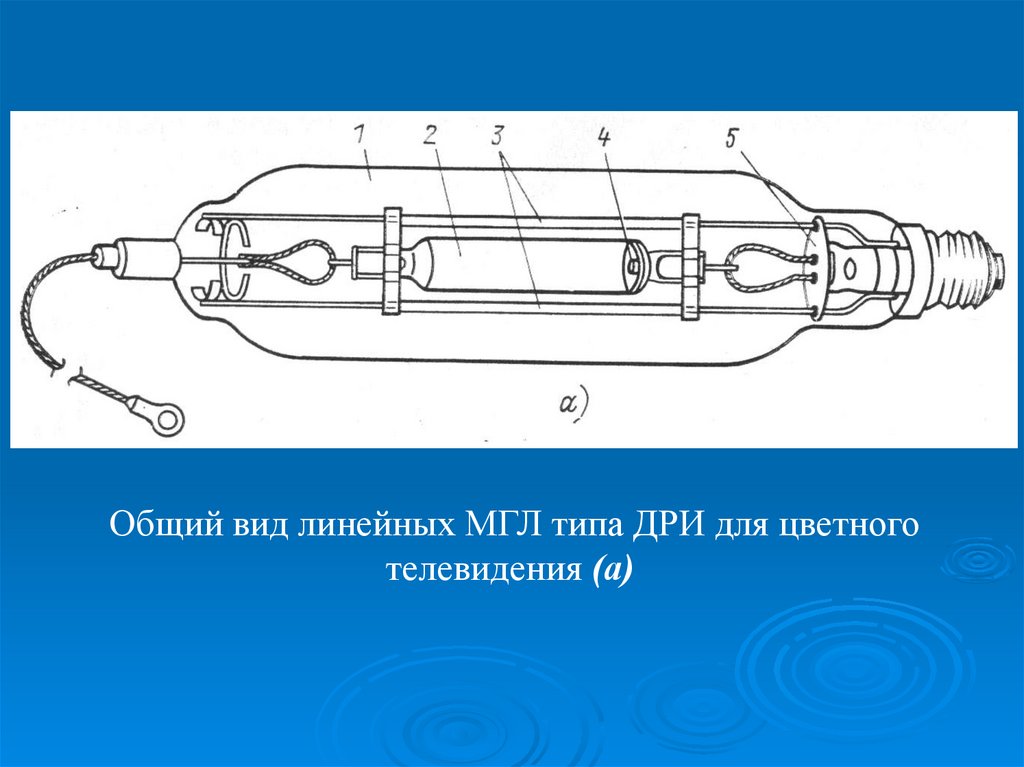

Общий вид линейных МГЛ типа ДРИ для цветного
телевидения (а)

12.

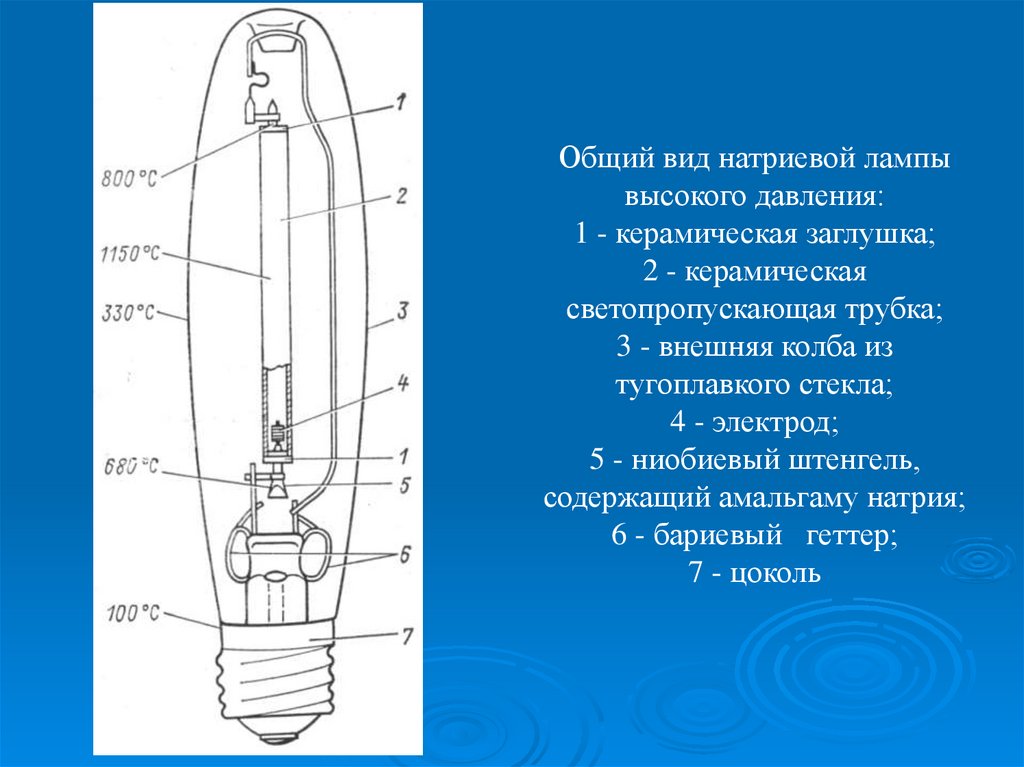

Общий вид натриевой лампы
высокого давления:
1 - керамическая заглушка;
2 - керамическая
светопропускающая трубка;
3 - внешняя колба из
тугоплавкого стекла;
4 - электрод;
5 - ниобиевый штенгель,
содержащий амальгаму натрия;
6 - бариевый геттер;
7 - цоколь

13.

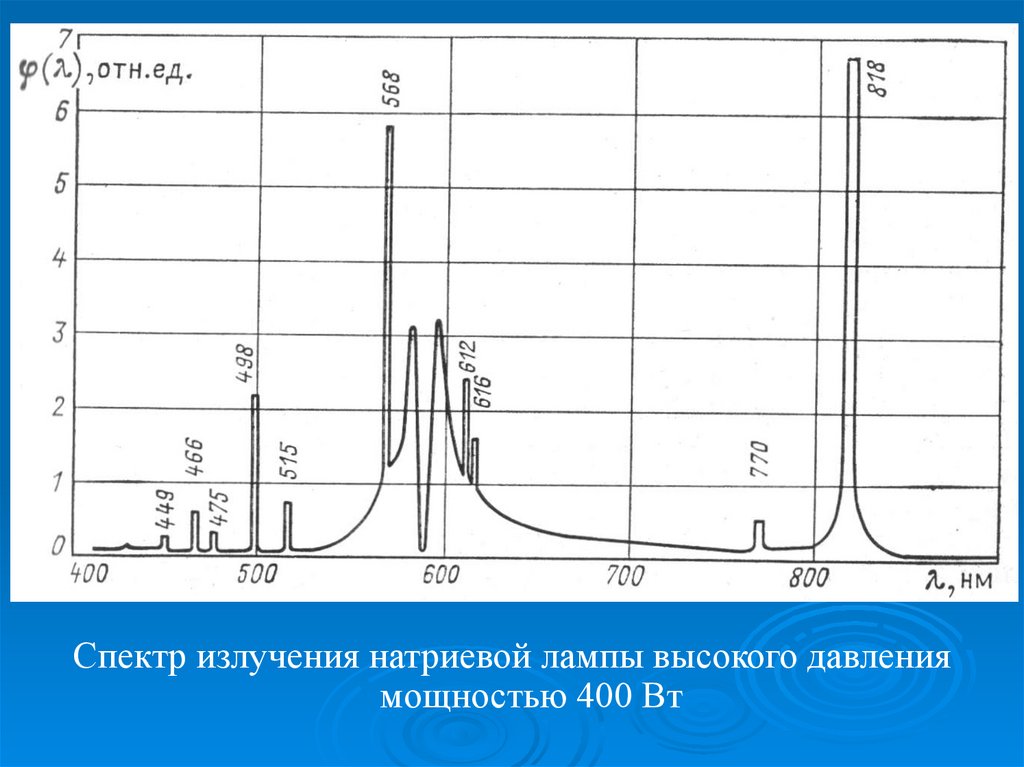

Спектр излучения натриевой лампы высокого давления
мощностью 400 Вт

14.

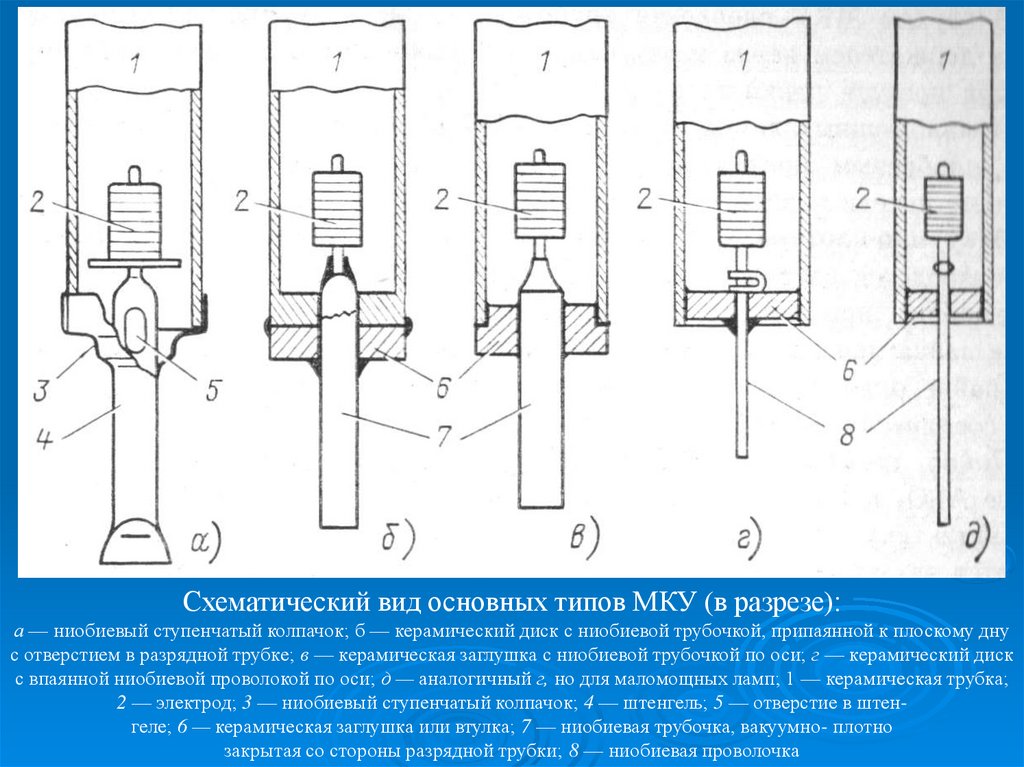

Схематический вид основных типов МКУ (в разрезе):
а — ниобиевый ступенчатый колпачок; б — керамический диск с ниобиевой трубочкой, припаянной к плоскому дну
с отверстием в разрядной трубке; в — керамическая заглушка с ниобиевой трубочкой по оси; г — керамический диск
с впаянной ниобиевой проволокой по оси; д — аналогичный г, но для маломощных ламп; 1 — керамическая трубка;
2 — электрод; 3 — ниобиевый ступенчатый колпачок; 4 — штенгель; 5 — отверстие в штенгеле; 6 — керамическая заглушка или втулка; 7 — ниобиевая трубочка, вакуумно- плотно
закрытая со стороны разрядной трубки; 8 — ниобиевая проволочка
