ОТ 4.2 (каз) (2)

1. №4-тақырып: Инженерлік жабдық және позицияларды бүркемелеу. №2-сабақ: Жатқан автоматпен атуға арналған жалғыз траншеяға

Қазақстан Республикасының
Қорғаныс министрлігі
Министерство обороны
Республики Казахстан
№4-тақырып: Инженерлік жабдық
және позицияларды бүркемелеу.
№2-сабақ: Жатқан автоматпен
атуға арналған жалғыз
траншеяға арналған жабдық.
Военная
Военная кафедра
кафедра
Казахского
Казахского университета
университета технологии
технологии ии бизнеса
бизнеса им.
им. К.Кулажанова
К.Кулажанова

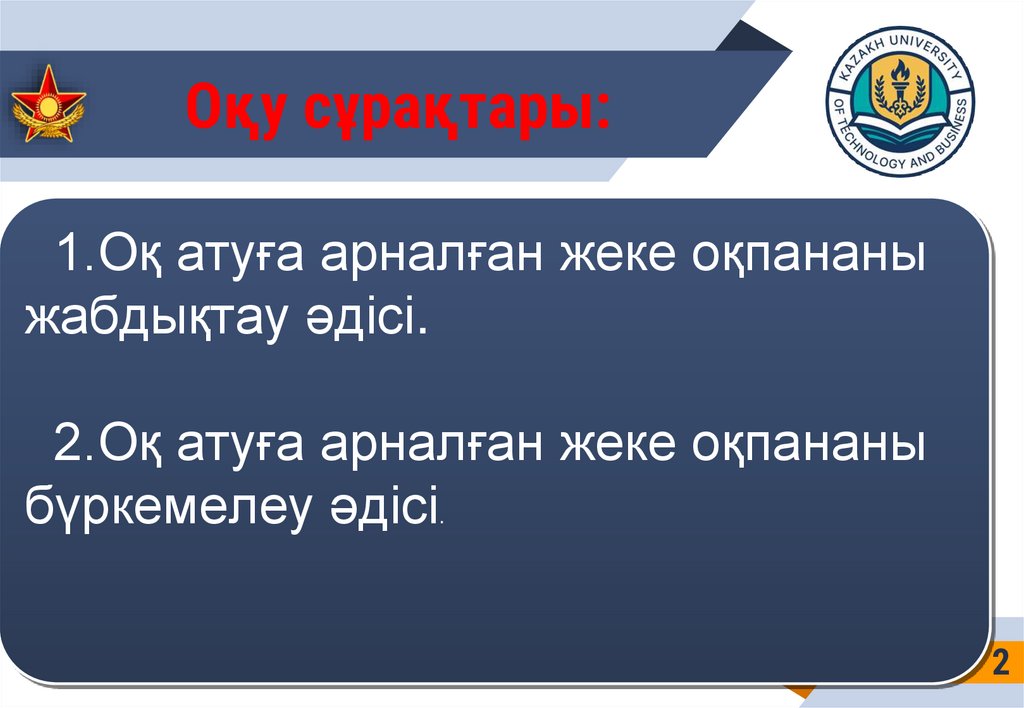

2. Оқу сұрақтары:

1.Оқ атуға арналған жеке оқпананы
жабдықтау әдісі.
2.Оқ атуға арналған жеке оқпананы
бүркемелеу әдісі
.
2

3.

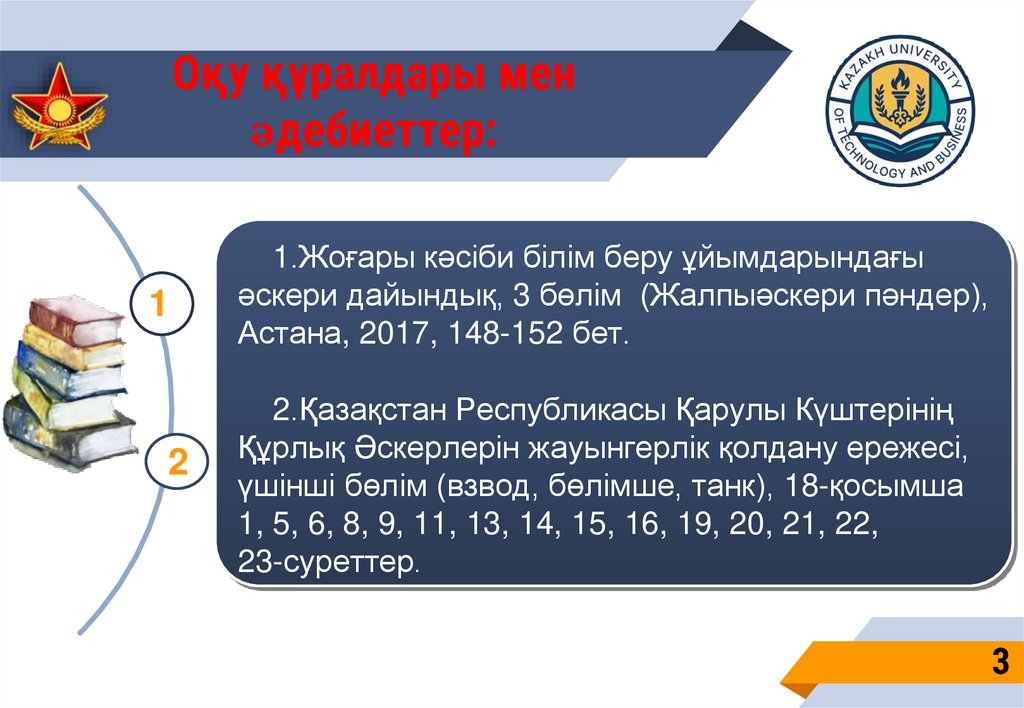

Оқу құралдары мен
әдебиеттер:
1
2
1.Жоғары кәсіби білім беру ұйымдарындағы
әскери дайындық, 3 бөлім (Жалпыәскери пәндер),
Астана, 2017, 148-152 бет.
2.Қазақстан Республикасы Қарулы Күштерінің
Құрлық Әскерлерін жауынгерлік қолдану ережесі,
үшінші бөлім (взвод, бөлімше, танк), 18-қосымша
1, 5, 6, 8, 9, 11, 13, 14, 15, 16, 19, 20, 21, 22,
23-суреттер.
3

4.

1-ші оқу сұрағы: Оқ атуға арналған
жеке оқпананы жабдықтау әдісі.

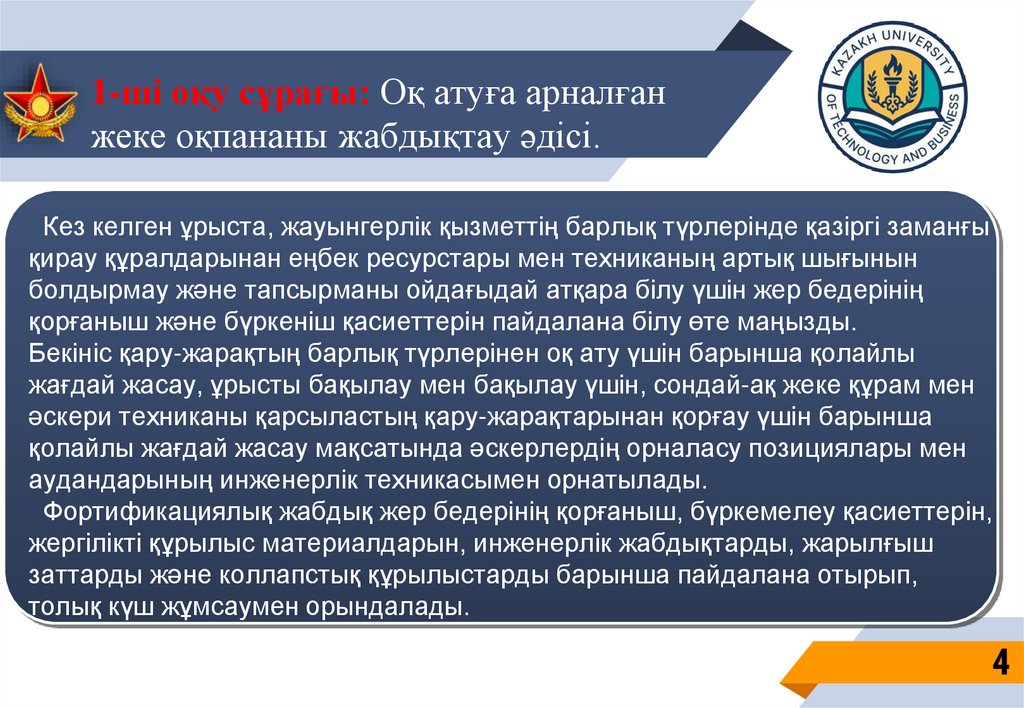

Кез келген ұрыста, жауынгерлік қызметтің барлық түрлерінде қазіргі заманғы
қирау құралдарынан еңбек ресурстары мен техниканың артық шығынын
болдырмау және тапсырманы ойдағыдай атқара білу үшін жер бедерінің
қорғаныш және бүркеніш қасиеттерін пайдалана білу өте маңызды.
Бекініс қару-жарақтың барлық түрлерінен оқ ату үшін барынша қолайлы
жағдай жасау, ұрысты бақылау мен бақылау үшін, сондай-ақ жеке құрам мен
әскери техниканы қарсыластың қару-жарақтарынан қорғау үшін барынша
қолайлы жағдай жасау мақсатында әскерлердің орналасу позициялары мен
аудандарының инженерлік техникасымен орнатылады.
Фортификациялық жабдық жер бедерінің қорғаныш, бүркемелеу қасиеттерін,
жергілікті құрылыс материалдарын, инженерлік жабдықтарды, жарылғыш
заттарды және коллапстық құрылыстарды барынша пайдалана отырып,
толық күш жұмсаумен орындалады.
4

5.

1-ші оқу сұрағы: Оқ атуға арналған
жеке оқпананы жабдықтау әдісі.

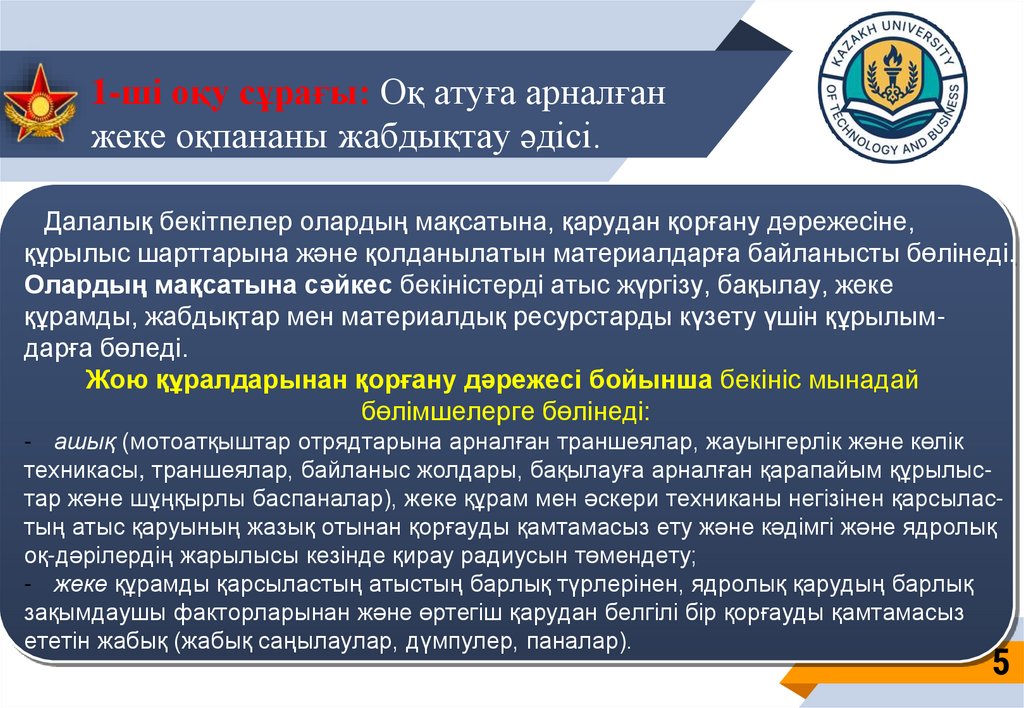

Далалық бекiтпелер олардың мақсатына, қарудан қорғану дәрежесiне,
құрылыс шарттарына және қолданылатын материалдарға байланысты бөлiнедi.
Олардың мақсатына сәйкес бекіністерді атыс жүргізу, бақылау, жеке
құрамды, жабдықтар мен материалдық ресурстарды күзету үшін құрылымдарға бөледі.
Жою құралдарынан қорғану дәрежесі бойынша бекініс мынадай
бөлімшелерге бөлінеді:
- ашық (мотоатқыштар отрядтарына арналған траншеялар, жауынгерлік және көлік
техникасы, траншеялар, байланыс жолдары, бақылауға арналған қарапайым құрылыстар және шұңқырлы баспаналар), жеке құрам мен әскери техниканы негізінен қарсыластың атыс қаруының жазық отынан қорғауды қамтамасыз ету және кәдімгі және ядролық
оқ-дәрілердің жарылысы кезінде қирау радиусын төмендету;
- жеке құрамды қарсыластың атыстың барлық түрлерінен, ядролық қарудың барлық
зақымдаушы факторларынан және өртегіш қарудан белгілі бір қорғауды қамтамасыз
ететін жабық (жабық саңылаулар, дүмпулер, паналар).
5

6.

1-ші оқу сұрағы: Оқ атуға арналған
жеке оқпананы жабдықтау әдісі.

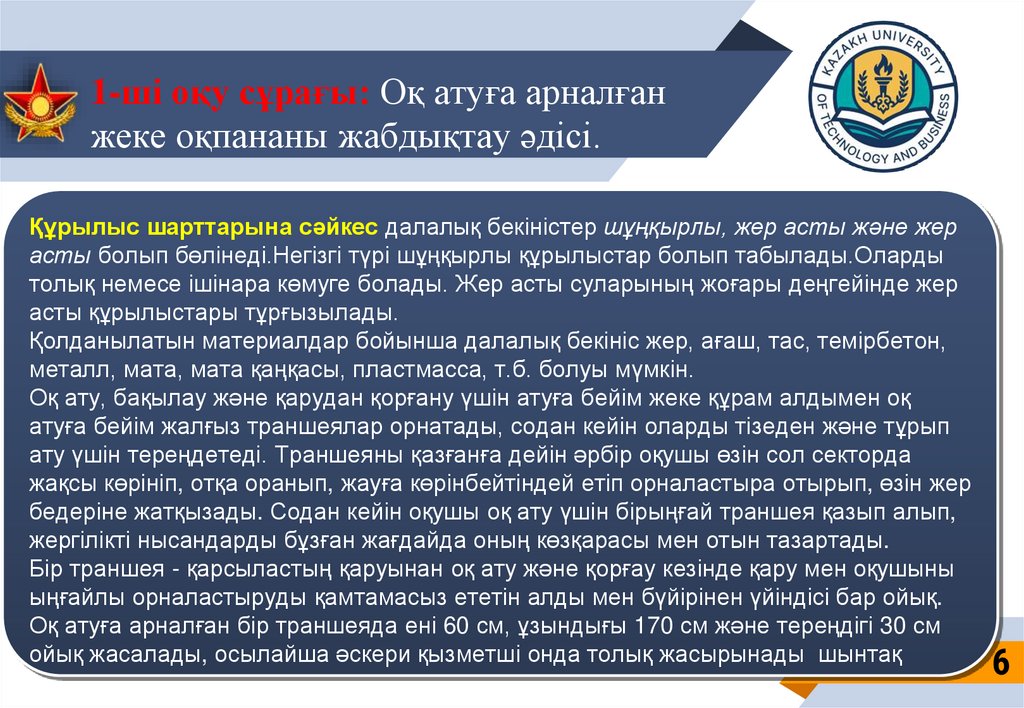

Құрылыс шарттарына сәйкес далалық бекіністер шұңқырлы, жер асты және жер
асты болып бөлінеді.Негізгі түрі шұңқырлы құрылыстар болып табылады.Оларды
толық немесе ішінара көмуге болады. Жер асты суларының жоғары деңгейінде жер
асты құрылыстары тұрғызылады.
Қолданылатын материалдар бойынша далалық бекініс жер, ағаш, тас, темірбетон,
металл, мата, мата қаңқасы, пластмасса, т.б. болуы мүмкін.
Оқ ату, бақылау және қарудан қорғану үшін атуға бейім жеке құрам алдымен оқ
атуға бейім жалғыз траншеялар орнатады, содан кейін оларды тізеден және тұрып
ату үшін тереңдетеді. Траншеяны қазғанға дейін әрбір оқушы өзін сол секторда
жақсы көрініп, отқа оранып, жауға көрінбейтіндей етіп орналастыра отырып, өзін жер
бедеріне жатқызады. Содан кейін оқушы оқ ату үшін бірыңғай траншея қазып алып,
жергілікті нысандарды бұзған жағдайда оның көзқарасы мен отын тазартады.
Бір траншея - қарсыластың қаруынан оқ ату және қорғау кезінде қару мен оқушыны
ыңғайлы орналастыруды қамтамасыз ететін алды мен бүйірінен үйіндісі бар ойық.
Оқ атуға арналған бір траншеяда ені 60 см, ұзындығы 170 см және тереңдігі 30 см
ойық жасалады, осылайша әскери қызметші онда толық жасырынады шынтақ
6

7.

1-ші оқу сұрағы: Оқ атуға арналған
жеке оқпананы жабдықтау әдісі.
тіректерін қамтамасыз ету. Бөліну кезінде шығарылған жерді алға (жау
жағына қарай) тастап, парапет деп аталатын үйінді түзеді.
Для отрывки окопа для стрельбы
лежа используется индивидуальный
шанцевый инструмент - малая
пехотная лопата.
Траншеядан фланецтердің біріне қарай ату
кезінде қарсылас жағынан (алдыңғы жағынан)
траншея парапетінің биіктігі атыс секторына
қарағанда 20 см артық. Қазылған топырақтың

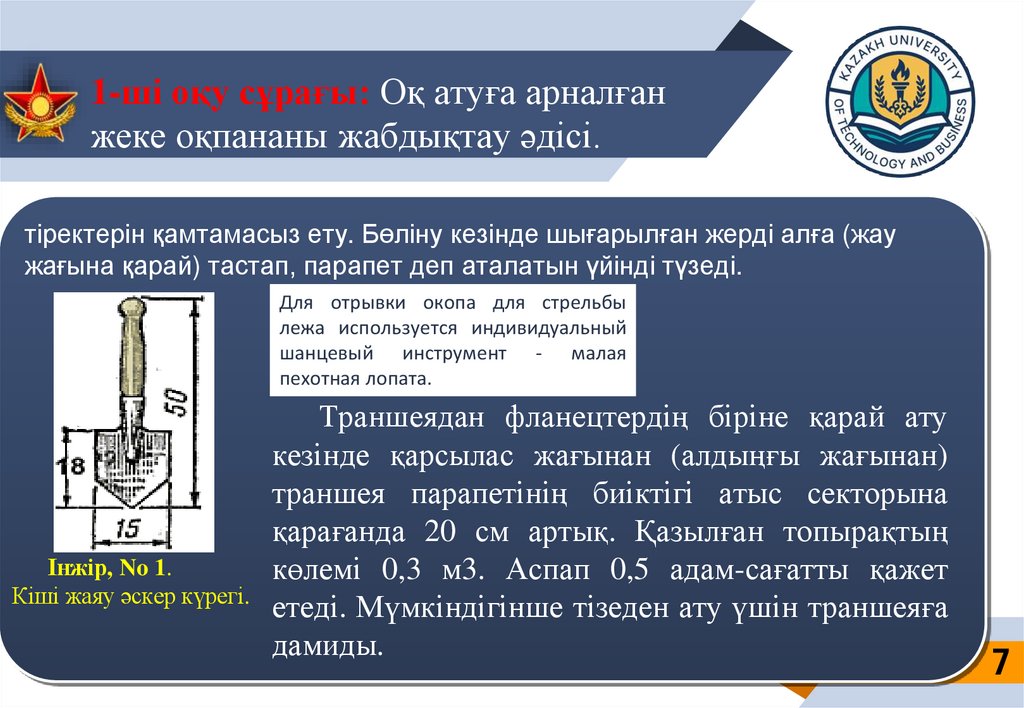

Інжір, No 1.
көлемі 0,3 м3. Аспап 0,5 адам-сағатты қажет
Кіші жаяу әскер күрегі.
етеді. Мүмкіндігінше тізеден ату үшін траншеяға
дамиды.
7

8.

1-ші оқу сұрағы: Оқ атуға арналған
жеке оқпананы жабдықтау әдісі.

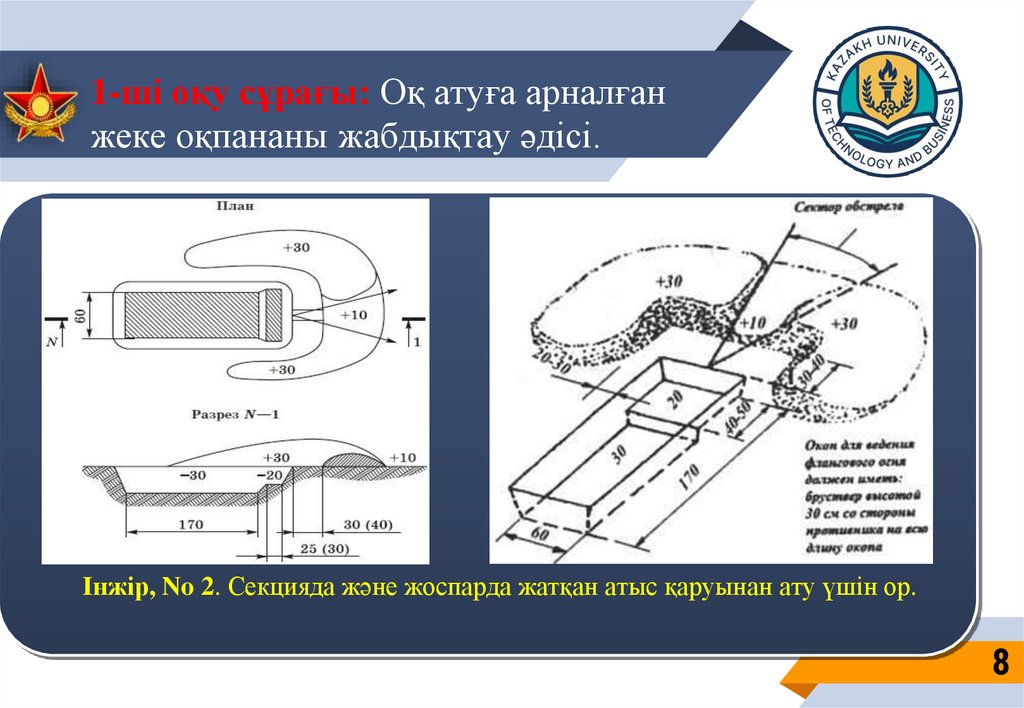

Інжір, No 2. Секцияда және жоспарда жатқан атыс қаруынан ату үшін ор.
8

9.

1-ші оқу сұрағы: Оқ атуға арналған
жеке оқпананы жабдықтау әдісі.

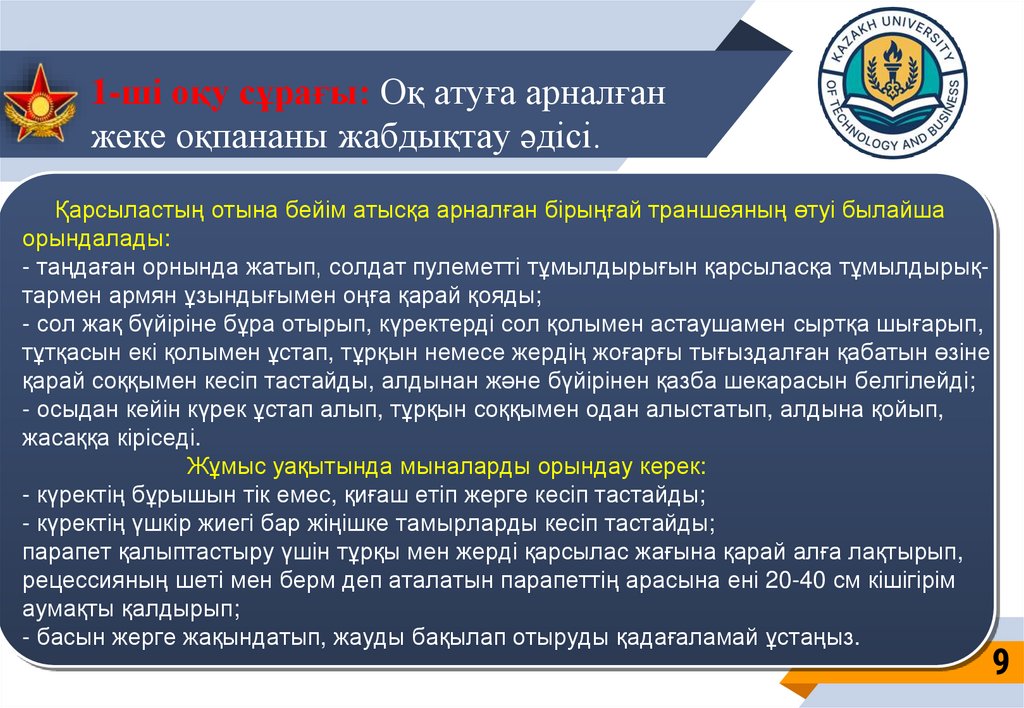

Қарсыластың отына бейім атысқа арналған бірыңғай траншеяның өтуі былайша
орындалады:
- таңдаған орнында жатып, солдат пулеметті тұмылдырығын қарсыласқа тұмылдырықтармен армян ұзындығымен оңға қарай қояды;
- сол жақ бүйіріне бұра отырып, күректерді сол қолымен астаушамен сыртқа шығарып,
тұтқасын екі қолымен ұстап, тұрқын немесе жердің жоғарғы тығыздалған қабатын өзіне
қарай соққымен кесіп тастайды, алдынан және бүйірінен қазба шекарасын белгілейді;
- осыдан кейін күрек ұстап алып, тұрқын соққымен одан алыстатып, алдына қойып,
жасаққа кіріседі.
Жұмыс уақытында мыналарды орындау керек:
- күректің бұрышын тік емес, қиғаш етіп жерге кесіп тастайды;
- күректің үшкір жиегі бар жіңішке тамырларды кесіп тастайды;
парапет қалыптастыру үшін тұрқы мен жерді қарсылас жағына қарай алға лақтырып,
рецессияның шеті мен берм деп аталатын парапеттің арасына ені 20-40 см кішігірім
аумақты қалдырып;
- басын жерге жақындатып, жауды бақылап отыруды қадағаламай ұстаңыз.
9

10.

1-ші оқу сұрағы: Оқ атуға арналған
жеке оқпананы жабдықтау әдісі.

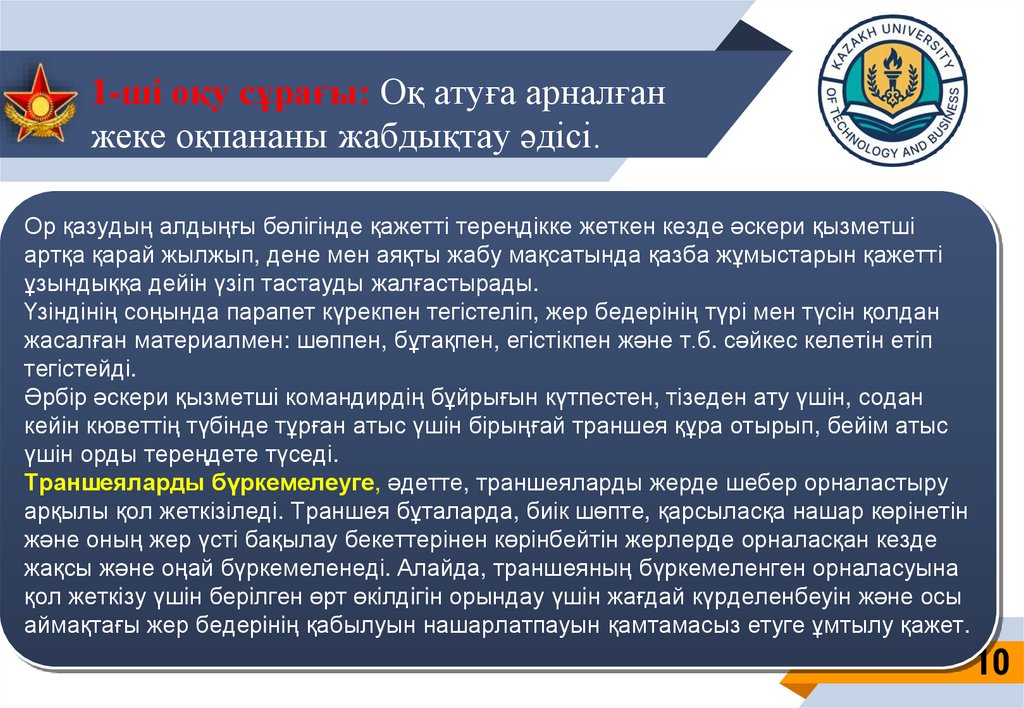

Ор қазудың алдыңғы бөлігінде қажетті тереңдікке жеткен кезде әскери қызметші
артқа қарай жылжып, дене мен аяқты жабу мақсатында қазба жұмыстарын қажетті
ұзындыққа дейін үзіп тастауды жалғастырады.
Үзіндінің соңында парапет күрекпен тегістеліп, жер бедерінің түрі мен түсін қолдан
жасалған материалмен: шөппен, бұтақпен, егістікпен және т.б. сәйкес келетін етіп
тегістейді.
Әрбір әскери қызметші командирдің бұйрығын күтпестен, тізеден ату үшін, содан
кейін кюветтің түбінде тұрған атыс үшін бірыңғай траншея құра отырып, бейім атыс
үшін орды тереңдете түседі.
Траншеяларды бүркемелеуге, әдетте, траншеяларды жерде шебер орналастыру
арқылы қол жеткізіледі. Траншея бұталарда, биік шөпте, қарсыласқа нашар көрінетін
және оның жер үсті бақылау бекеттерінен көрінбейтін жерлерде орналасқан кезде
жақсы және оңай бүркемеленеді. Алайда, траншеяның бүркемеленген орналасуына
қол жеткiзу үшiн берiлген өрт өкiлдiгiн орындау үшiн жағдай күрделенбеуiн және осы
аймақтағы жер бедерiнiң қабылуын нашарлатпауын қамтамасыз етуге ұмтылу қажет.
10

11.

1-ші оқу сұрағы: Оқ атуға арналған
жеке оқпананы жабдықтау әдісі.

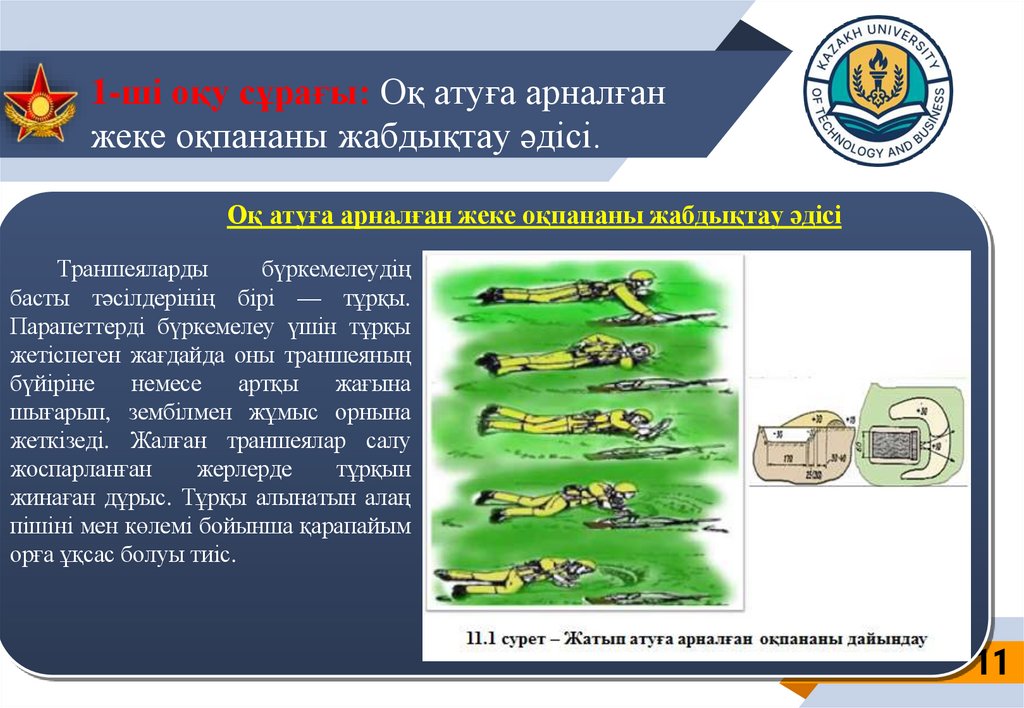

Оқ атуға арналған жеке оқпананы жабдықтау әдісі
Траншеяларды
бүркемелеудің
басты тәсілдерінің бірі — тұрқы.
Парапеттерді бүркемелеу үшін тұрқы
жетіспеген жағдайда оны траншеяның
бүйіріне
немесе
артқы
жағына
шығарып, зембілмен жұмыс орнына
жеткізеді. Жалған траншеялар салу
жоспарланған
жерлерде
тұрқын
жинаған дұрыс. Тұрқы алынатын алаң
пішіні мен көлемі бойынша қарапайым
орға ұқсас болуы тиіс.
11

12.

1-ші оқу сұрағы: Оқ атуға арналған
жеке оқпананы жабдықтау әдісі.

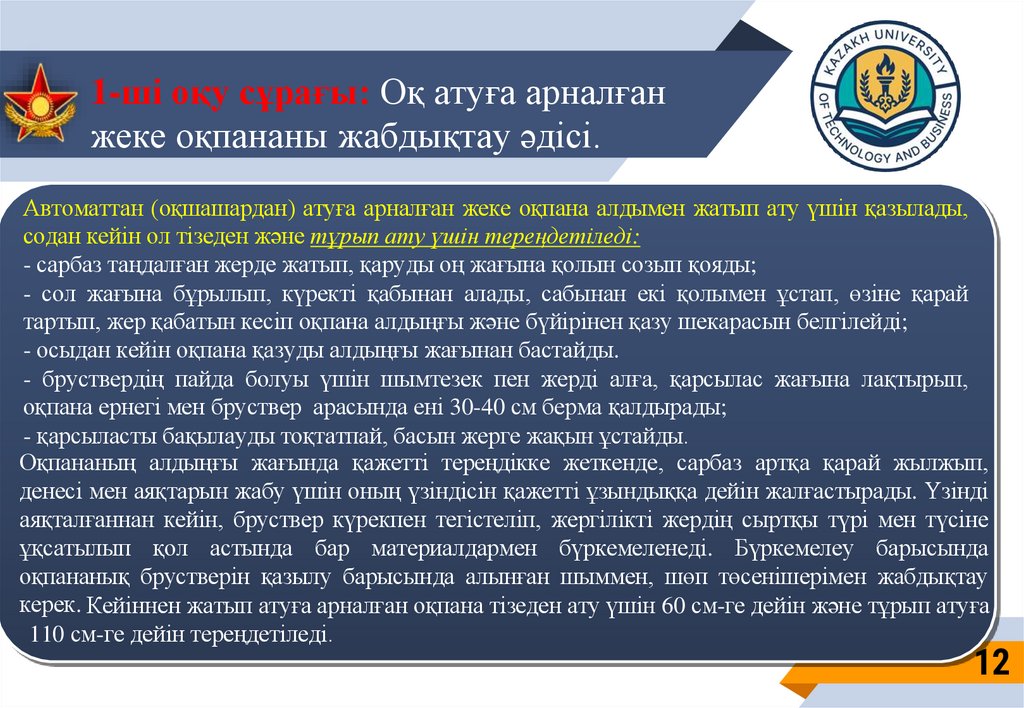

Автоматтан (оқшашардан) атуға арналған жеке оқпана алдымен жатып ату үшін қазылады,
содан кейін ол тізеден және тұрып ату үшін тереңдетіледі:
- сарбаз таңдалған жерде жатып, қаруды оң жағына қолын созып қояды;
- сол жағына бұрылып, күректі қабынан алады, сабынан екі қолымен ұстап, өзіне қарай
тартып, жер қабатын кесіп оқпана алдыңғы және бүйірінен қазу шекарасын белгілейді;
- осыдан кейін оқпана қазуды алдыңғы жағынан бастайды.
- бруствердің пайда болуы үшін шымтезек пен жерді алға, қарсылас жағына лақтырып,
оқпана ернегі мен бруствер арасында ені 30-40 см берма қалдырады;
- қарсыласты бақылауды тоқтатпай, басын жерге жақын ұстайды.
Оқпананың алдыңғы жағында қажетті тереңдікке жеткенде, сарбаз артқа қарай жылжып,
денесі мен аяқтарын жабу үшін оның үзіндісін қажетті ұзындыққа дейін жалғастырады. Үзінді
аяқталғаннан кейін, бруствер күрекпен тегістеліп, жергілікті жердің сыртқы түрі мен түсіне
ұқсатылып қол астында бар материалдармен бүркемеленеді. Бүркемелеу барысында
оқпананық брустверін қазылу барысында алынған шыммен, шөп төсенішерімен жабдықтау
керек. Кейіннен жатып атуға арналған оқпана тізеден ату үшін 60 см-ге дейін және тұрып атуға
110 см-ге дейін тереңдетіледі.
12

13.

1-ші оқу сұрағы: Оқ атуға арналған
жеке оқпананы жабдықтау әдісі.

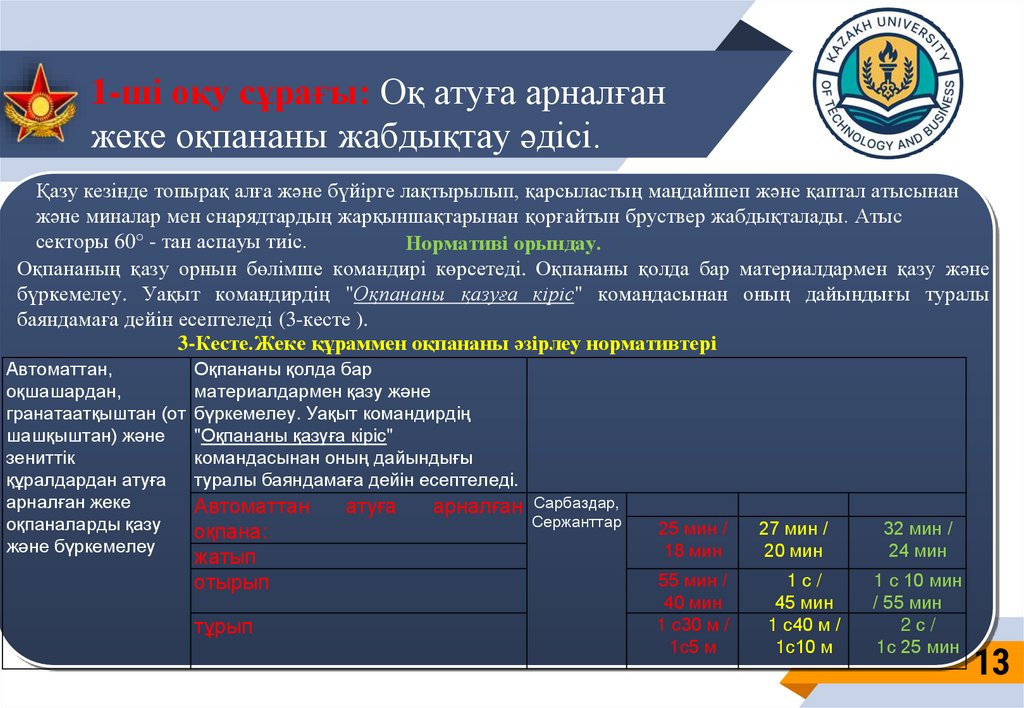

Қазу кезінде топырақ алға және бүйірге лақтырылып, қарсыластың маңдайшеп және қаптал атысынан
және миналар мен снарядтардың жарқыншақтарынан қорғайтын бруствер жабдықталады. Атыс
секторы 60° - тан аспауы тиіс.
Нормативі орындау.
Оқпананың қазу орнын бөлімше командирі көрсетеді. Оқпананы қолда бар материалдармен қазу және
бүркемелеу. Уақыт командирдің "Оқпананы қазуға кіріс" командасынан оның дайындығы туралы
баяндамаға дейін есептеледі (3-кесте ).
3-Кесте.Жеке құраммен оқпананы әзірлеу нормативтері
Автоматтан,
Оқпананы қолда бар
оқшашардан,
материалдармен қазу және
гранатаатқыштан (от бүркемелеу. Уақыт командирдің
шашқыштан) және
"Оқпананы қазуға кіріс"
зениттік
командасынан оның дайындығы
құралдардан атуға туралы баяндамаға дейін есептеледі.
арналған жеке
Автоматтан
атуға
арналған Сарбаздар,
Сержанттар
оқпаналарды қазу
оқпана:
және бүркемелеу
жатып
отырып
тұрып
25 мин /
18 мин
27 мин /
20 мин
32 мин /
24 мин
55 мин /
40 мин
1 с30 м /
1с5 м
1с/
45 мин
1 с40 м /
1с10 м
1 с 10 мин
/ 55 мин
2с/
1с 25 мин
13

14.

1-ші оқу сұрағы: Оқ атуға арналған
жеке оқпананы жабдықтау әдісі.

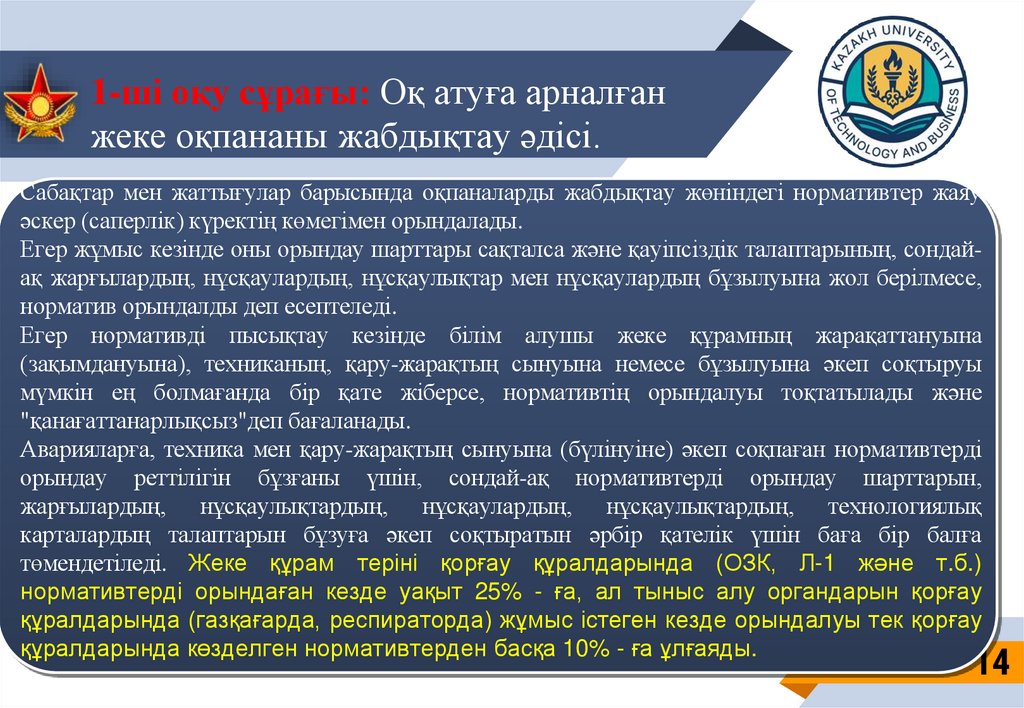

Сабақтар мен жаттығулар барысында оқпаналарды жабдықтау жөніндегі нормативтер жаяу
әскер (саперлік) күректің көмегімен орындалады.
Егер жұмыс кезінде оны орындау шарттары сақталса және қауіпсіздік талаптарының, сондайақ жарғылардың, нұсқаулардың, нұсқаулықтар мен нұсқаулардың бұзылуына жол берілмесе,
норматив орындалды деп есептеледі.
Егер нормативді пысықтау кезінде білім алушы жеке құрамның жарақаттануына
(зақымдануына), техниканың, қару-жарақтың сынуына немесе бұзылуына әкеп соқтыруы
мүмкін ең болмағанда бір қате жіберсе, нормативтің орындалуы тоқтатылады және
"қанағаттанарлықсыз"деп бағаланады.
Аварияларға, техника мен қару-жарақтың сынуына (бүлінуіне) әкеп соқпаған нормативтерді
орындау реттілігін бұзғаны үшін, сондай-ақ нормативтерді орындау шарттарын,
жарғылардың, нұсқаулықтардың, нұсқаулардың, нұсқаулықтардың, технологиялық
карталардың талаптарын бұзуға әкеп соқтыратын әрбір қателік үшін баға бір балға
төмендетіледі. Жеке құрам теріні қорғау құралдарында (ОЗК, Л-1 және т.б.)
нормативтерді орындаған кезде уақыт 25% - ға, ал тыныс алу органдарын қорғау
құралдарында (газқағарда, респираторда) жұмыс істеген кезде орындалуы тек қорғау
құралдарында көзделген нормативтерден басқа 10% - ға ұлғаяды.
14

15.

1-ші оқу сұрағы: Оқ атуға арналған
жеке оқпананы жабдықтау әдісі.
Ауа температурасы минус 10°С және одан төмен, плюс 30°С және одан жоғары, қатты жаңбыр,
қар жауған, теңіз деңгейінен 1500 м жоғары биіктікте нормативтерді орындау уақыты 20% - ға
дейін, түнде әрекет ету кезінде, егер түнгі жағдайлар үшін уақыт айқындалмаса, ол 30% - ға
дейін артады.
Қатып қалған (қату тереңдігі 1 м және одан астам) және қатты (жартасты) топырақты қолмен
де, жарылғыш заттар мен механикаландыру құралдарын да қолданумен байланысты
нормативтерді орындау кезінде уақыт 3 есе, ал тасты топырақты - 5 есе ұлғайтылады.
Қысқы жағдайларда қар жамылғысының тереңдігі 80 см және одан да көп болғанда оқпаналар
мен паналар қардан жасалуы мүмкін. Бұл жағдайда нормативтерді орындау уақыты
көрсетілгенге қатысты 1,5-2 есе қысқарады.
Әскери қызметшінің (бөлімшенің) нормативті орындау уақыты секундомер бойынша
"нормативті орындауға - кірісу" командасын (немесе басқа белгіленген команданы, белгіні)
берген сәттен бастап барлық әскери қызметшілердің (бөлімшенің) нормативті орындаған және
командирдің (білім алушының) оны орындау туралы баяндаған сәтіне дейін есептеледі.
15

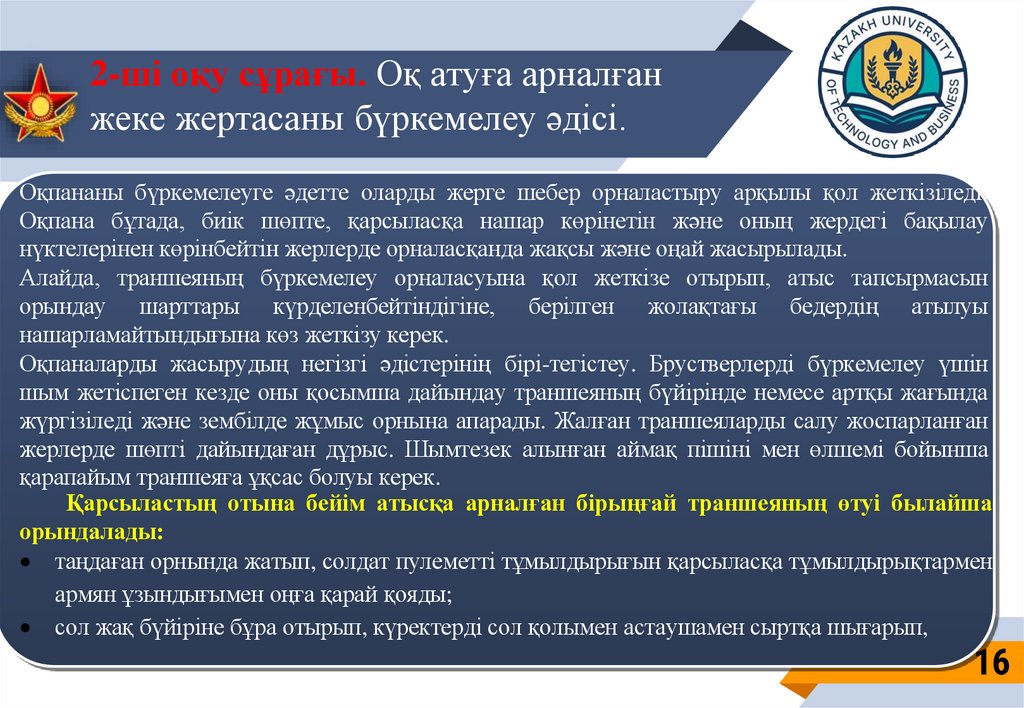

16.

2-ші оқу сұрағы. Оқ атуға арналған
жеке жертасаны бүркемелеу әдісі.
Оқпананы бүркемелеуге әдетте оларды жерге шебер орналастыру арқылы қол жеткізіледі.
Оқпана бұтада, биік шөпте, қарсыласқа нашар көрінетін және оның жердегі бақылау
нүктелерінен көрінбейтін жерлерде орналасқанда жақсы және оңай жасырылады.
Алайда, траншеяның бүркемелеу орналасуына қол жеткізе отырып, атыс тапсырмасын
орындау шарттары күрделенбейтіндігіне, берілген жолақтағы бедердің атылуы
нашарламайтындығына көз жеткізу керек.
Оқпаналарды жасырудың негізгі әдістерінің бірі-тегістеу. Брустверлерді бүркемелеу үшін
шым жетіспеген кезде оны қосымша дайындау траншеяның бүйірінде немесе артқы жағында
жүргізіледі және зембілде жұмыс орнына апарады. Жалған траншеяларды салу жоспарланған
жерлерде шөпті дайындаған дұрыс. Шымтезек алынған аймақ пішіні мен өлшемі бойынша
қарапайым траншеяға ұқсас болуы керек.
Қарсыластың отына бейім атысқа арналған бірыңғай траншеяның өтуі былайша
орындалады:
таңдаған орнында жатып, солдат пулеметті тұмылдырығын қарсыласқа тұмылдырықтармен
армян ұзындығымен оңға қарай қояды;
сол жақ бүйіріне бұра отырып, күректерді сол қолымен астаушамен сыртқа шығарып,
16

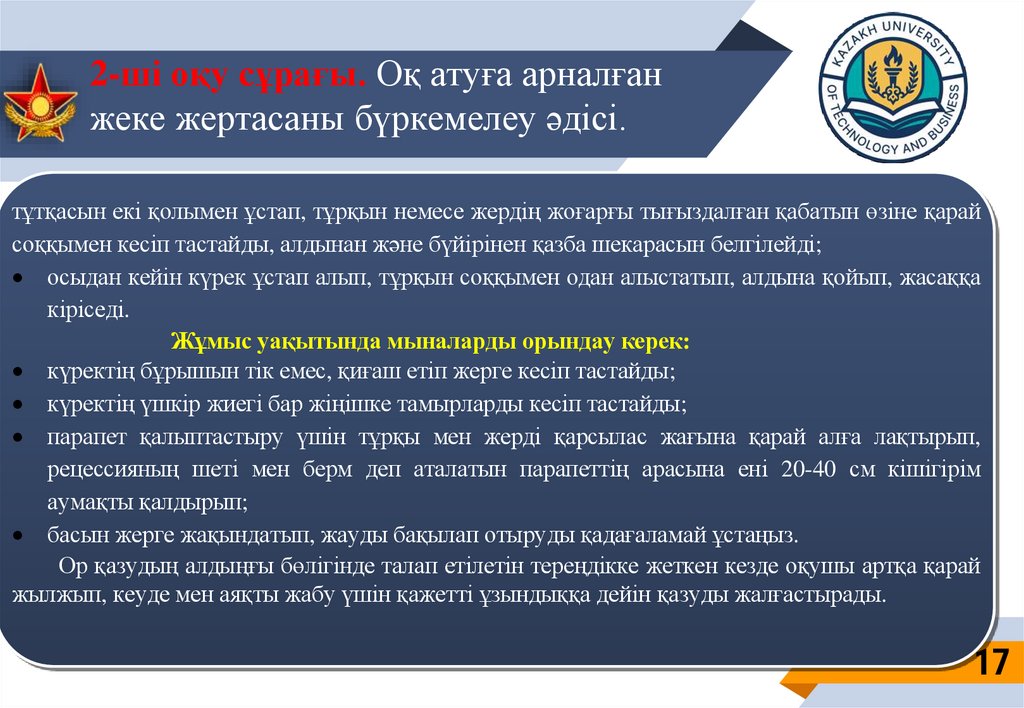

17.

2-ші оқу сұрағы. Оқ атуға арналған
жеке жертасаны бүркемелеу әдісі.
тұтқасын екі қолымен ұстап, тұрқын немесе жердің жоғарғы тығыздалған қабатын өзіне қарай
соққымен кесіп тастайды, алдынан және бүйірінен қазба шекарасын белгілейді;
осыдан кейін күрек ұстап алып, тұрқын соққымен одан алыстатып, алдына қойып, жасаққа
кіріседі.
Жұмыс уақытында мыналарды орындау керек:
күректің бұрышын тік емес, қиғаш етіп жерге кесіп тастайды;
күректің үшкір жиегі бар жіңішке тамырларды кесіп тастайды;
парапет қалыптастыру үшін тұрқы мен жерді қарсылас жағына қарай алға лақтырып,
рецессияның шеті мен берм деп аталатын парапеттің арасына ені 20-40 см кішігірім
аумақты қалдырып;
басын жерге жақындатып, жауды бақылап отыруды қадағаламай ұстаңыз.
Ор қазудың алдыңғы бөлігінде талап етілетін тереңдікке жеткен кезде оқушы артқа қарай
жылжып, кеуде мен аяқты жабу үшін қажетті ұзындыққа дейін қазуды жалғастырады.
17

18.

2-ші оқу сұрағы. Оқ атуға арналған
жеке жертасаны бүркемелеу әдісі.
No1 норма – траншеяларды қазу және бүркемелеу
Бастапқы жағдайы: - Траншеяның фрагментінің орнын жасақ жетекшісі көрсетеді.
Стандарттың
Іске асыру
Тыңдаушылардың
Уақытқа негізделген бағалау
атауы
шарттары (тәртібі)
санаты
Салқын
Жақсы
Қанағаттанушылық
Ор қазу және Үзінді
кішкене Студенттер,
Пулеметтен атуға арналған ор
бүркемелеу
күрекпен, қолмен жасақ жетекшілері 25 мин
27 мин
32 мин
жасалған
Пулеметтен тізеден ату үшін ор
материалдармен
55 мин
1 сағат
1 сағ 10 мин
бүркенішпен
дайындалады
Байырғы пулеметтен ату үшін ор
1 сағ 30
мин
1 сағ 40
мин
2 сағат
18
