1. «Қалыптау материалдары»

ТЛЕУЖАН АЙСҰЛУ

2.

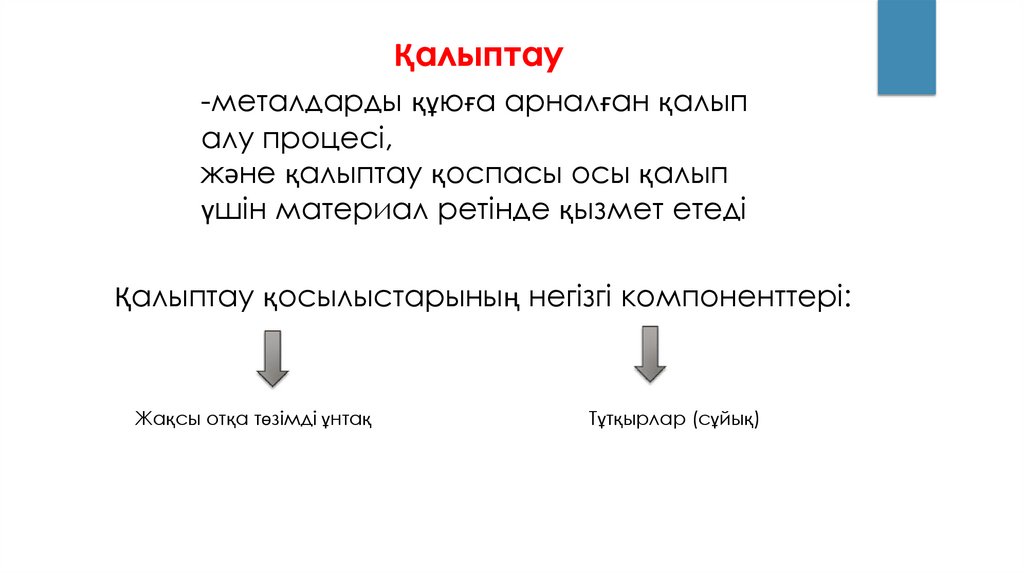

Қалыптау
-металдарды құюға арналған қалып
алу процесі,
және қалыптау қоспасы осы қалып
үшін материал ретінде қызмет етеді
Қалыптау қосылыстарының негізгі компоненттері:
Жақсы отқа төзімді ұнтақ
Тұтқырлар (сұйық)

3.

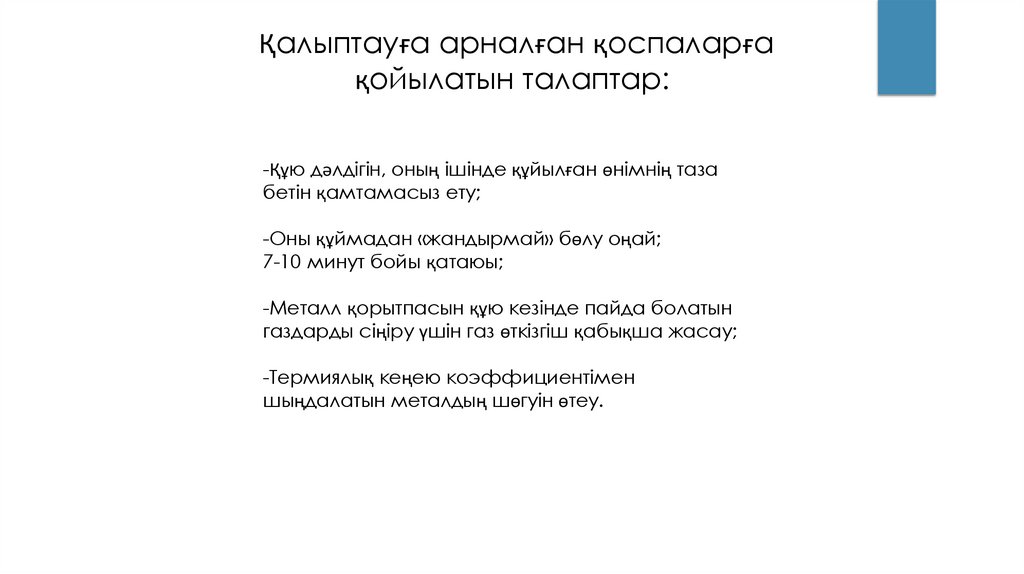

Қалыптауға арналған қоспаларға
қойылатын талаптар:
-Құю дәлдігін, оның ішінде құйылған өнімнің таза
бетін қамтамасыз ету;
-Оны құймадан «жандырмай» бөлу оңай;
7-10 минут бойы қатаюы;
-Металл қорытпасын құю кезінде пайда болатын
газдарды сіңіру үшін газ өткізгіш қабықша жасау;
-Термиялық кеңею коэффициентімен
шыңдалатын металдың шөгуін өтеу.

4.

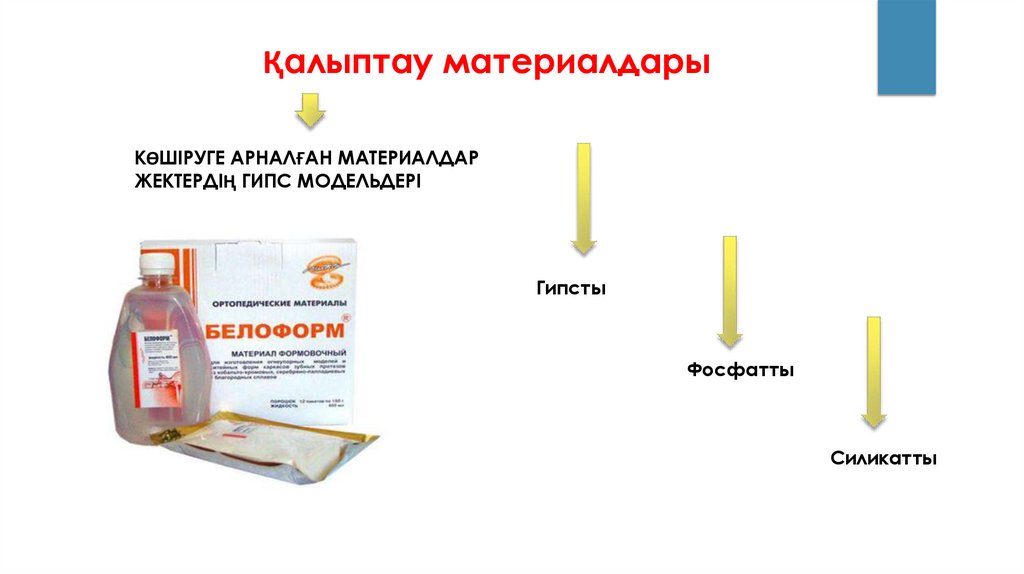

Қалыптау материалдары
КӨШІРУГЕ АРНАЛҒАН МАТЕРИАЛДАР
ЖЕКТЕРДІҢ ГИПС МОДЕЛЬДЕРІ
Гипсты
Фосфатты
Силикатты

5.

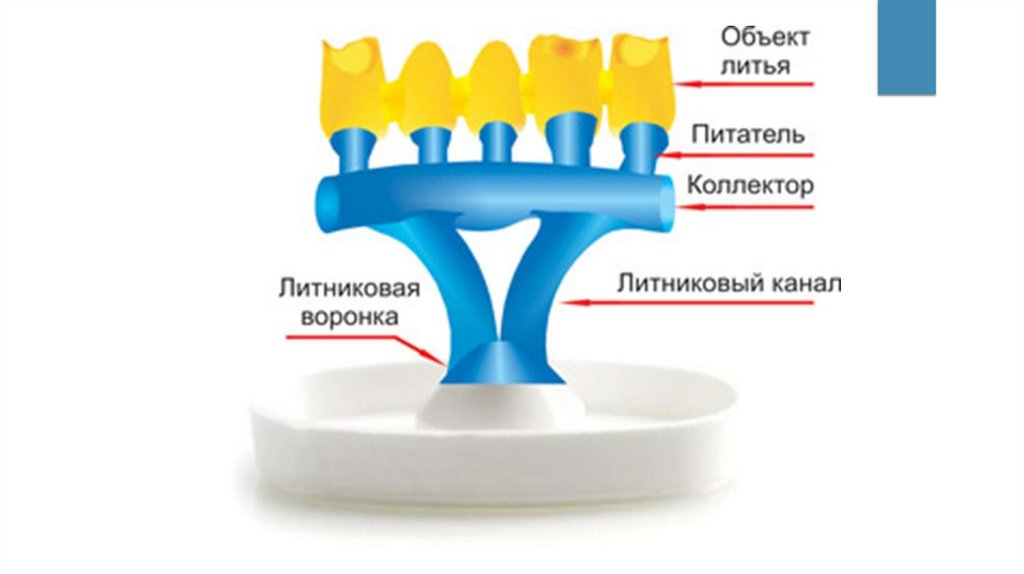

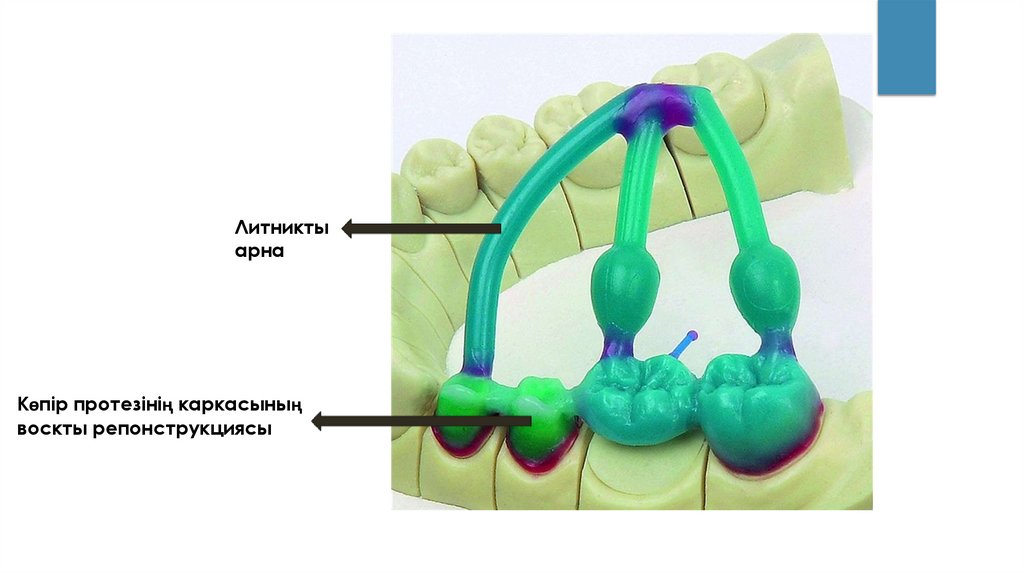

Литникты
арна
Көпір протезінің каркасының
воскты репонструкциясы

6.

7.

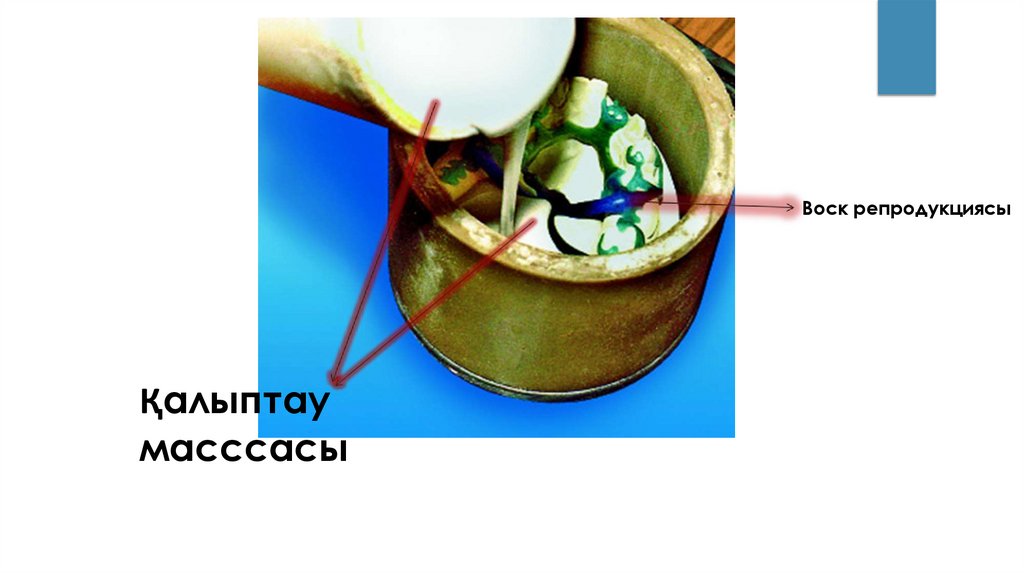

Воск репродукциясы
Қалыптау
масссасы

8.

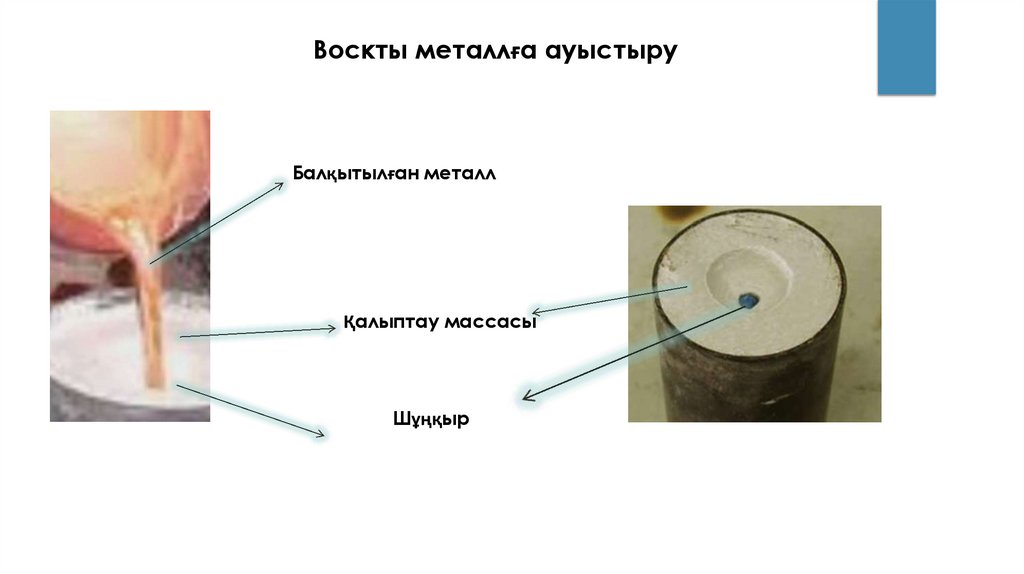

Воскты металлға ауыстыру
Балқытылған металл
Қалыптау массасы
Шұңқыр

9.

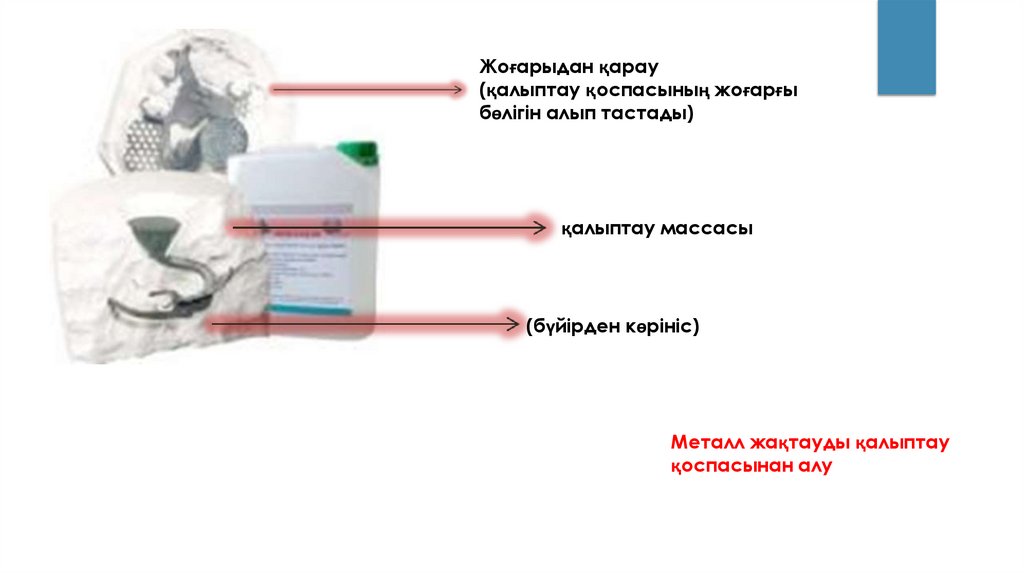

Жоғарыдан қарау
(қалыптау қоспасының жоғарғы
бөлігін алып тастады)
қалыптау массасы
(бүйірден көрініс)
Металл жақтауды қалыптау
қоспасынан алу

10.

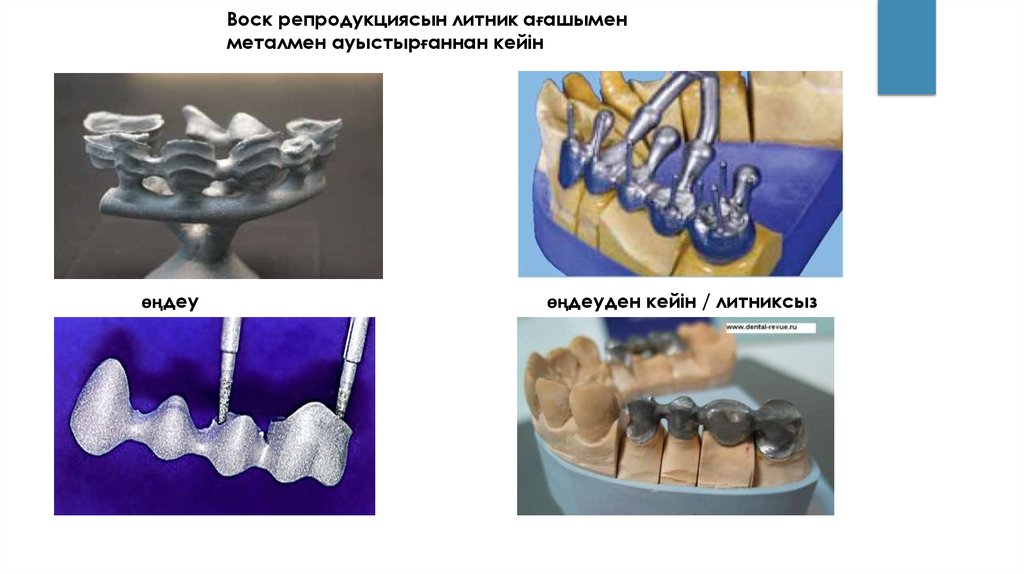

Воск репродукциясын литник ағашымен
металмен ауыстырғаннан кейін
өңдеу
өңдеуден кейін / литниксыз

11.

12.

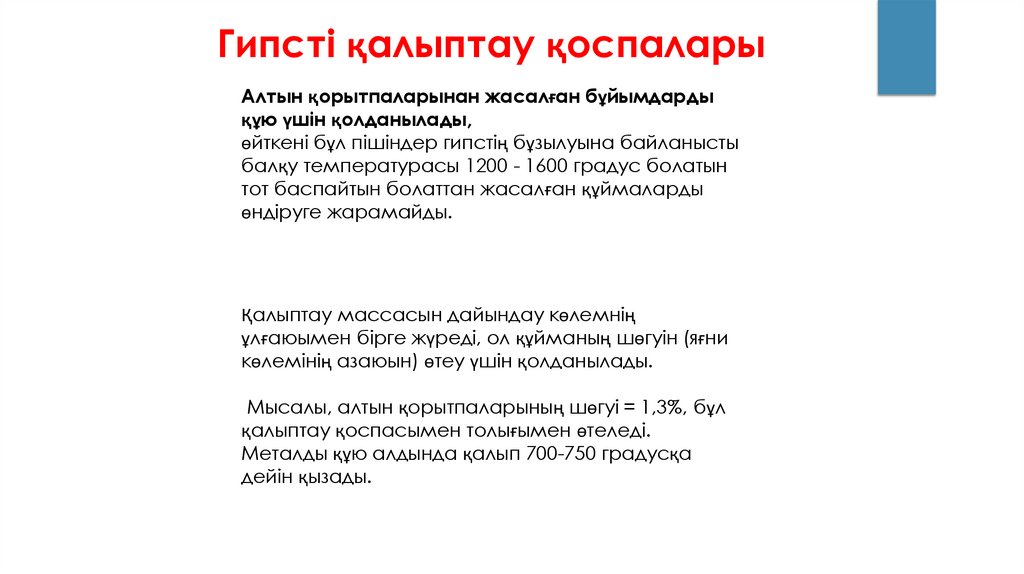

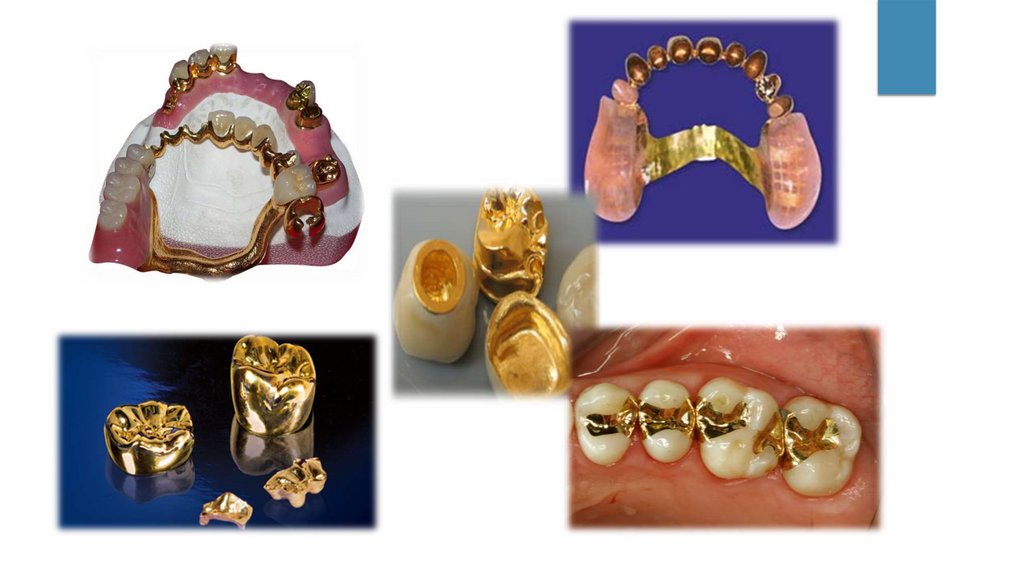

Гипсті қалыптау қоспалары
Алтын қорытпаларынан жасалған бұйымдарды
құю үшін қолданылады,
өйткені бұл пішіндер гипстің бұзылуына байланысты
балқу температурасы 1200 - 1600 градус болатын
тот баспайтын болаттан жасалған құймаларды
өндіруге жарамайды.
Қалыптау массасын дайындау көлемнің
ұлғаюымен бірге жүреді, ол құйманың шөгуін (яғни
көлемінің азаюын) өтеу үшін қолданылады.
Мысалы, алтын қорытпаларының шөгуі = 1,3%, бұл
қалыптау қоспасымен толығымен өтеледі.
Металды құю алдында қалып 700-750 градусқа
дейін қызады.

13.

14.

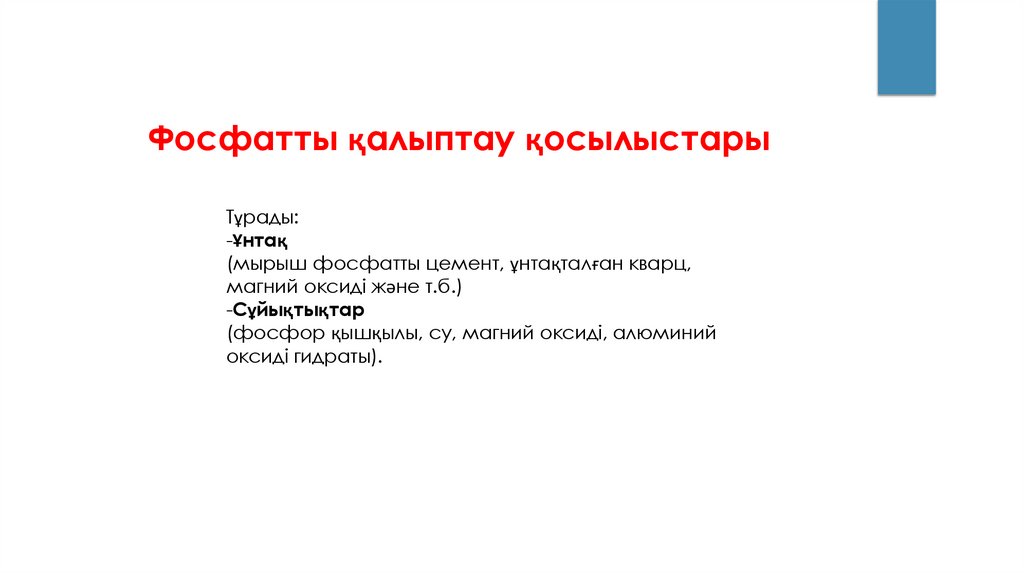

Фосфатты қалыптау қосылыстары
Тұрады:
-Ұнтақ
(мырыш фосфатты цемент, ұнтақталған кварц,
магний оксиді және т.б.)
-Сұйықтықтар
(фосфор қышқылы, су, магний оксиді, алюминий
оксиді гидраты).

15.

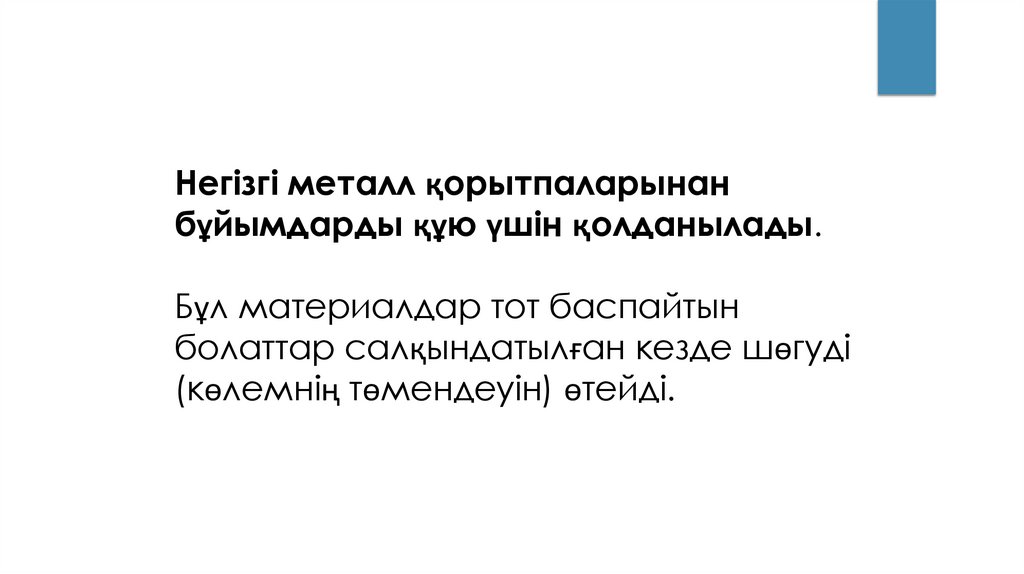

Негізгі металл қорытпаларынан
бұйымдарды құю үшін қолданылады.
Бұл материалдар тот баспайтын
болаттар салқындатылған кезде шөгуді
(көлемнің төмендеуін) өтейді.

16.

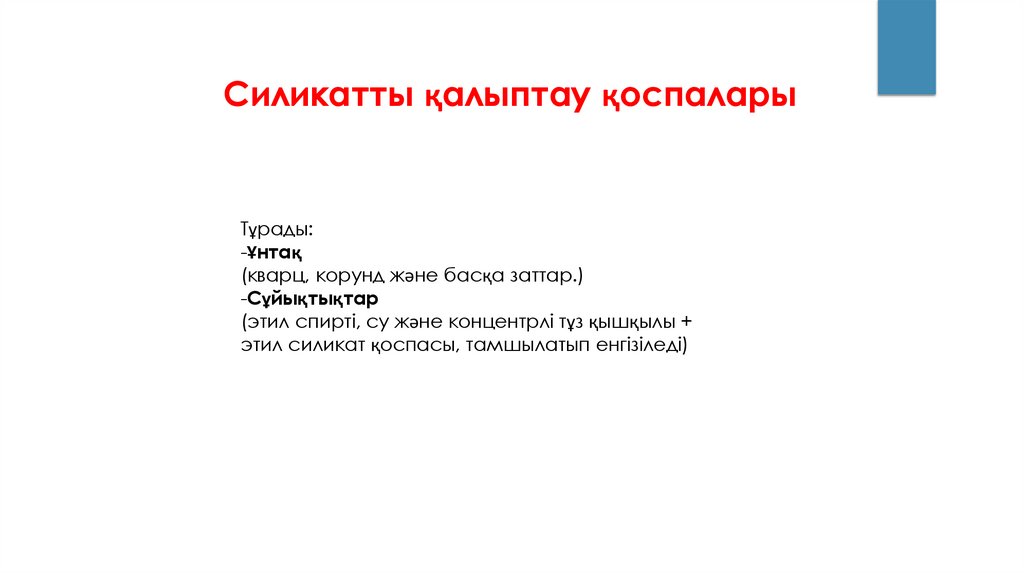

Силикатты қалыптау қоспалары
Тұрады:
-Ұнтақ
(кварц, корунд және басқа заттар.)
-Сұйықтықтар
(этил спирті, су және концентрлі тұз қышқылы +
этил силикат қоспасы, тамшылатып енгізіледі)

17.

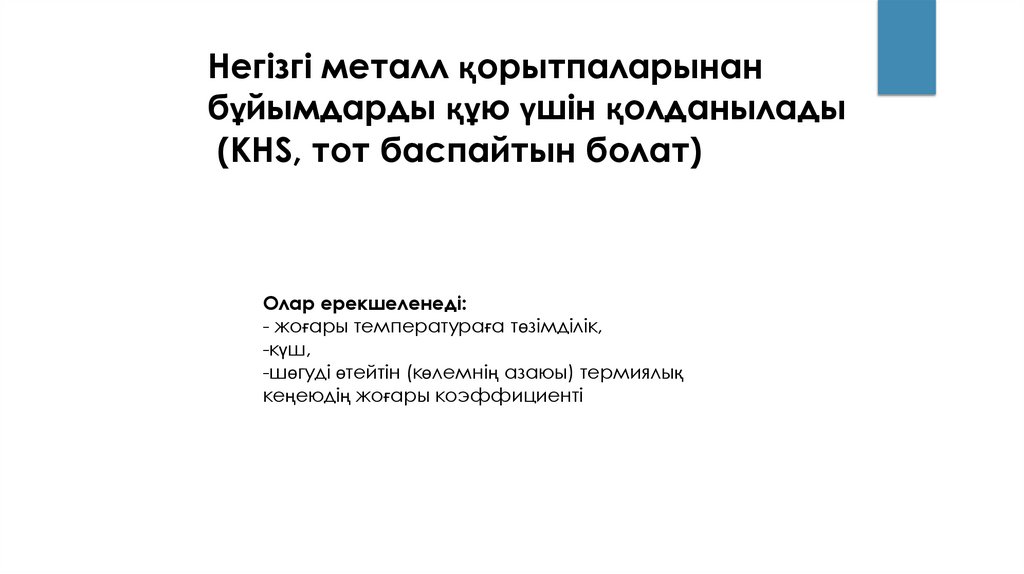

Негізгі металл қорытпаларынан
бұйымдарды құю үшін қолданылады
(KHS, тот баспайтын болат)
Олар ерекшеленеді:
- жоғары температураға төзімділік,
-күш,
-шөгуді өтейтін (көлемнің азаюы) термиялық
кеңеюдің жоғары коэффициенті

18.

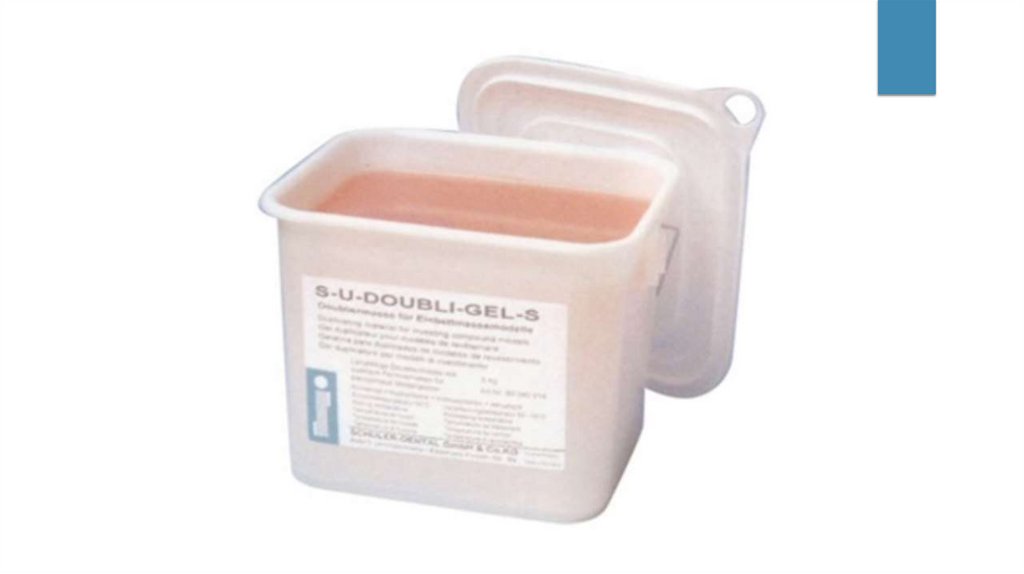

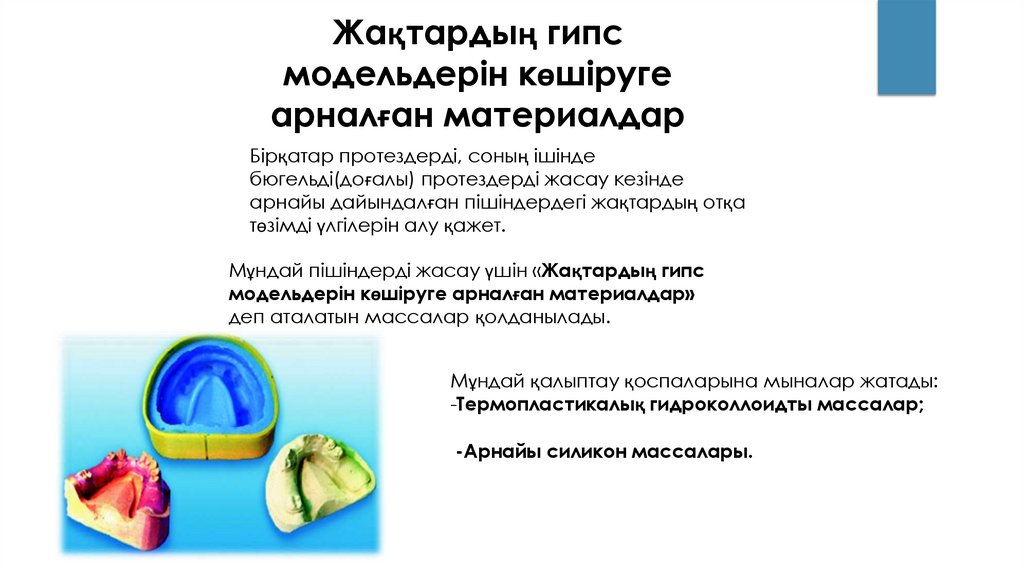

Жақтардың гипс
модельдерін көшіруге
арналған материалдар
Бірқатар протездерді, соның ішінде
бюгельді(доғалы) протездерді жасау кезінде
арнайы дайындалған пішіндердегі жақтардың отқа
төзімді үлгілерін алу қажет.
Мұндай пішіндерді жасау үшін «Жақтардың гипс
модельдерін көшіруге арналған материалдар»
деп аталатын массалар қолданылады.
Мұндай қалыптау қоспаларына мыналар жатады:
-Термопластикалық гидроколлоидты массалар;
-Арнайы силикон массалары.

19.

20.

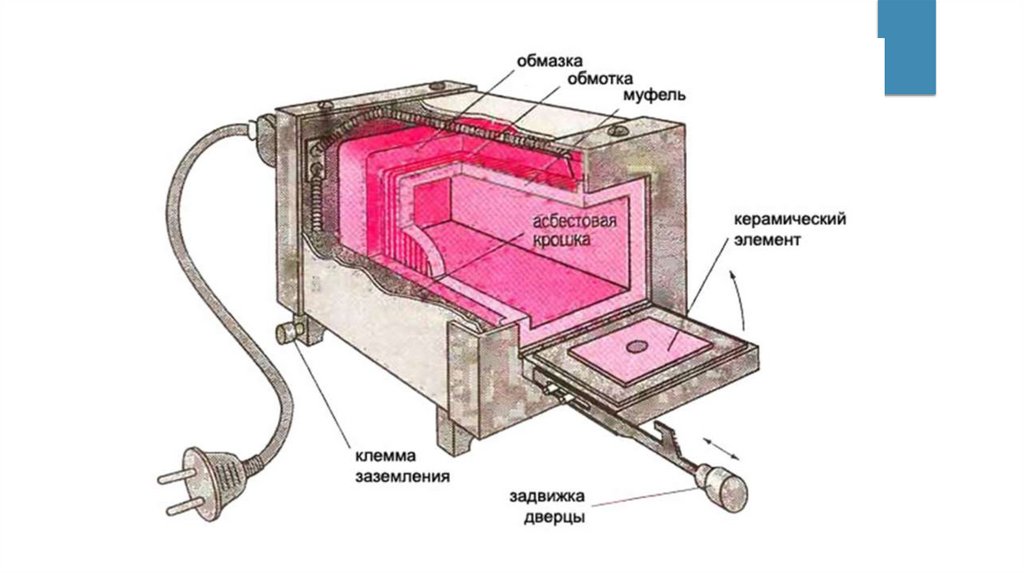

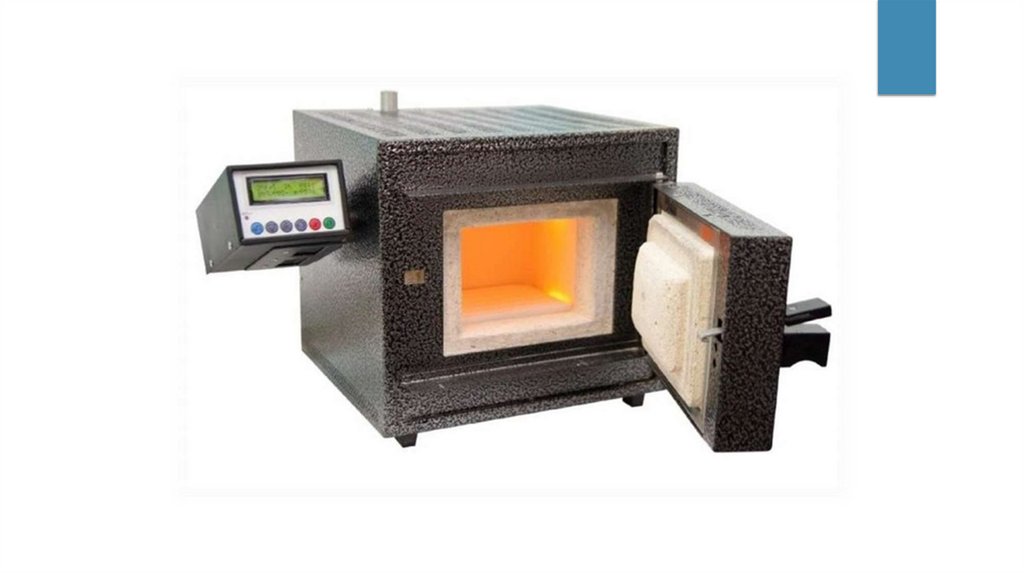

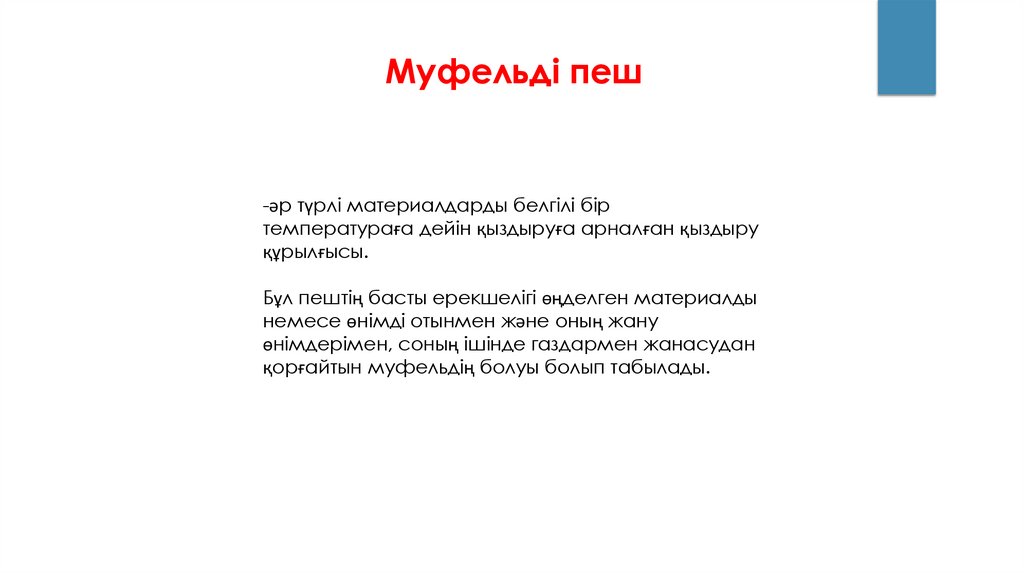

Муфельді пеш
-әр түрлі материалдарды белгілі бір
температураға дейін қыздыруға арналған қыздыру
құрылғысы.
Бұл пештің басты ерекшелігі өңделген материалды
немесе өнімді отынмен және оның жану
өнімдерімен, соның ішінде газдармен жанасудан
қорғайтын муфельдің болуы болып табылады.
