УЧЕБНЫЙ ВОПРОС №1
Назначение, общее устройство, боевые
характеристики и боеприпасы АК-74М

4.

5.

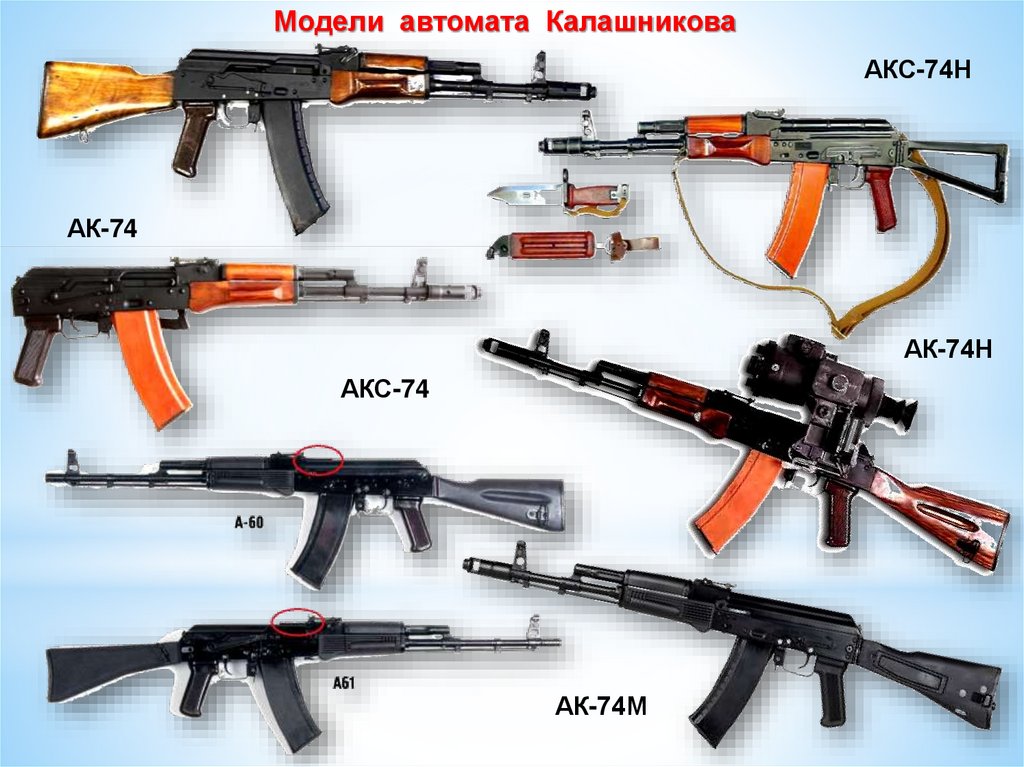

Модели автомата Калашникова
АКС-74Н
АК-74
АК-74Н
АКС-74
АК-74М

6.

Автомат АК-74М является индивидуальным оружием
предназначен для уничтожения живой силы противника.
и
АК-74М:
А – автомат
К – Калашникова
74 – год принятия на вооружение
М – модернизированный
в)
б)
ж)
а)
е)
г)

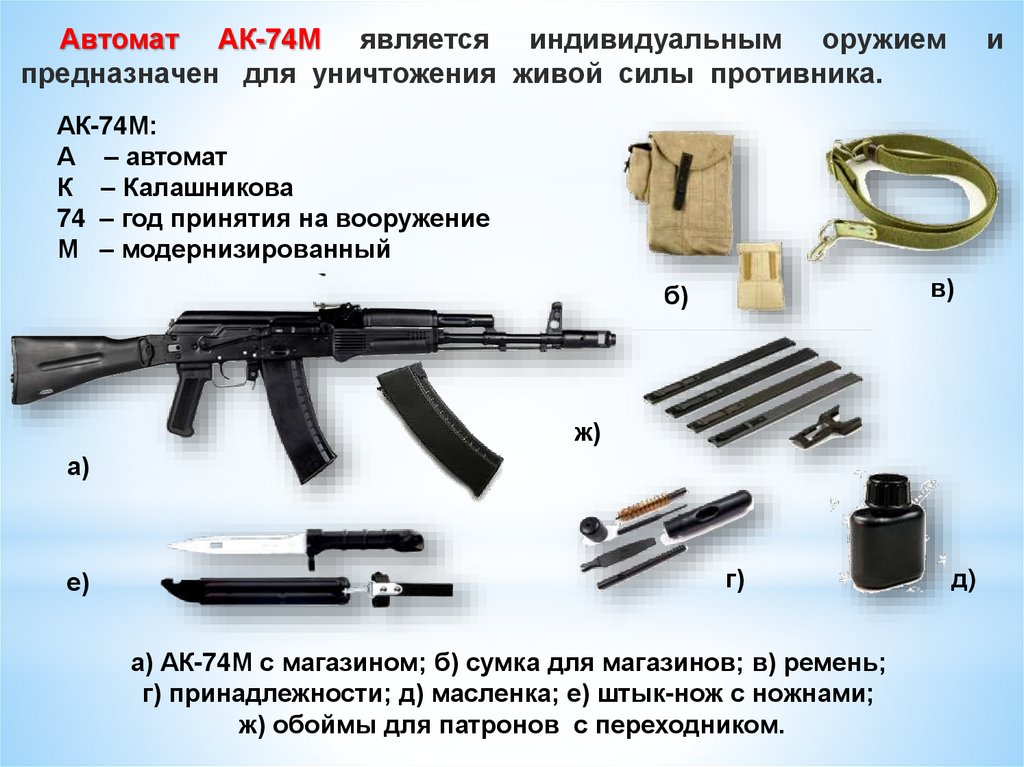

а) АК-74М с магазином; б) сумка для магазинов; в) ремень;
г) принадлежности; д) масленка; е) штык-нож с ножнами;
ж) обоймы для патронов с переходником.
д)

7.

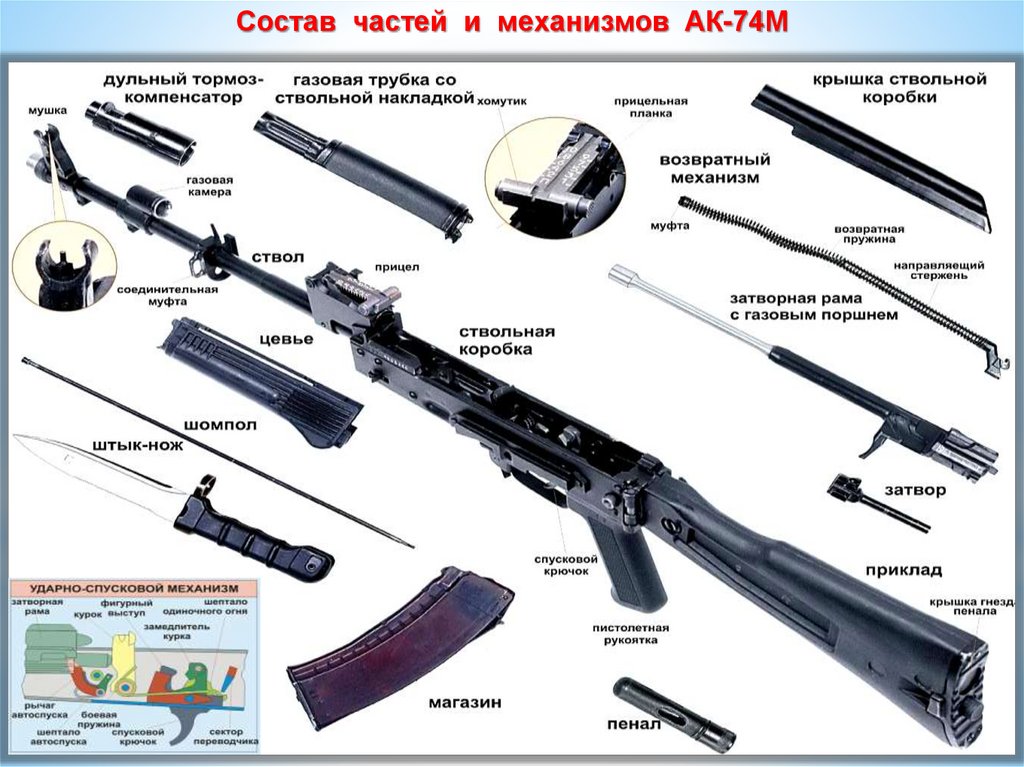

Состав частей и механизмов АК-74М

8.

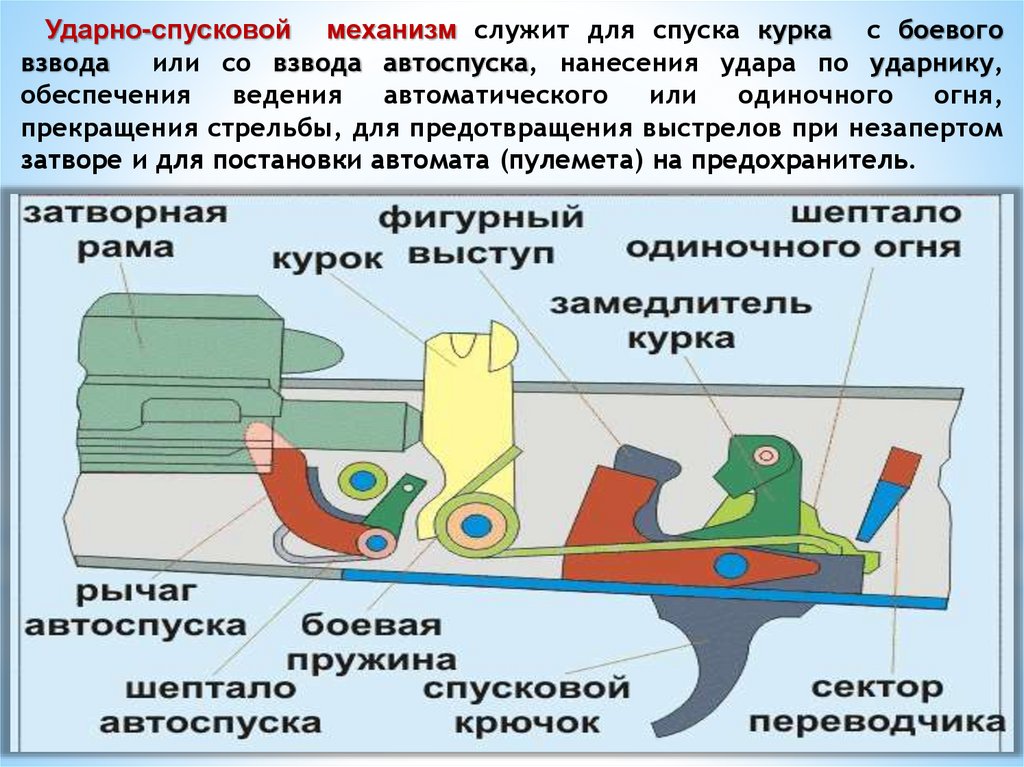

Ударно-спусковой механизм служит для спуска курка с боевого
взвода
или со взвода автоспуска, нанесения удара по ударнику,
обеспечения ведения автоматического
или
одиночного
огня,
прекращения стрельбы, для предотвращения выстрелов при незапертом
затворе и для постановки автомата (пулемета) на предохранитель.

9.

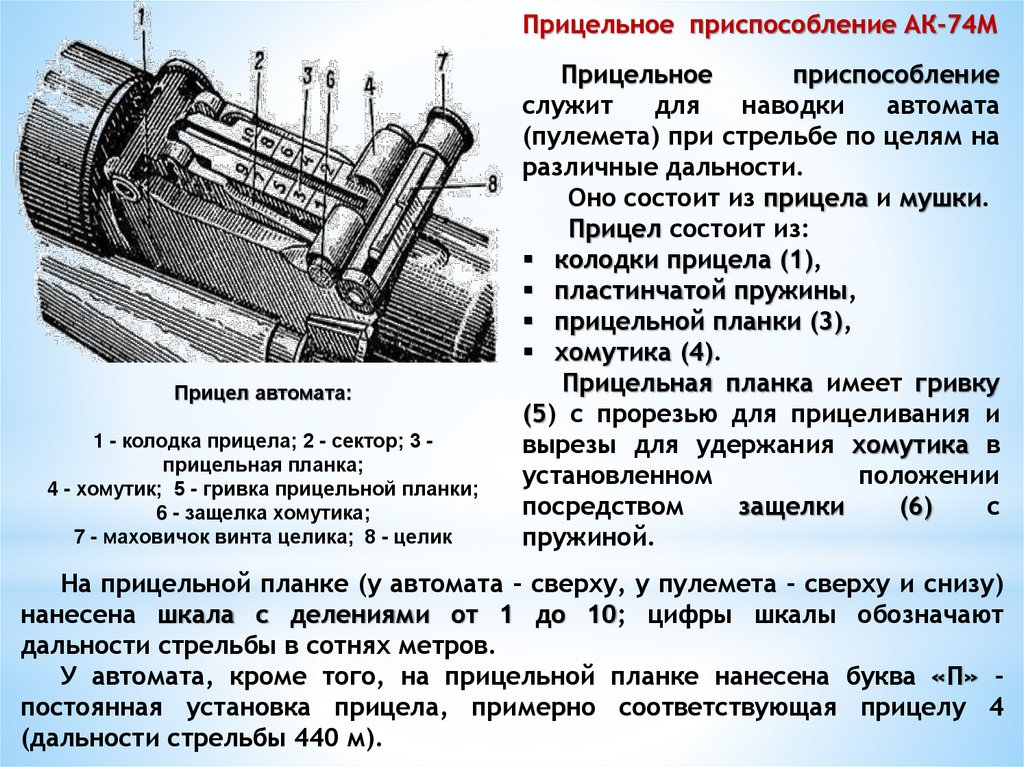

Прицельное приспособление АК-74М
Прицел автомата:
1 - колодка прицела; 2 - сектор; 3 прицельная планка;
4 - хомутик; 5 - гривка прицельной планки;
6 - защелка хомутика;
7 - маховичок винта целика; 8 - целик
Прицельное
приспособление
служит
для
наводки
автомата
(пулемета) при стрельбе по целям на
различные дальности.
Оно состоит из прицела и мушки.
Прицел состоит из:
колодки прицела (1),
пластинчатой пружины,
прицельной планки (3),
хомутика (4).
Прицельная планка имеет гривку
(5) с прорезью для прицеливания и
вырезы для удержания хомутика в
установленном
положении
посредством
защелки
(6)
с
пружиной.
На прицельной планке (у автомата - сверху, у пулемета - сверху и снизу)
нанесена шкала с делениями от 1 до 10; цифры шкалы обозначают
дальности стрельбы в сотнях метров.
У автомата, кроме того, на прицельной планке нанесена буква «П» постоянная установка прицела, примерно соответствующая прицелу 4
(дальности стрельбы 440 м).

10.

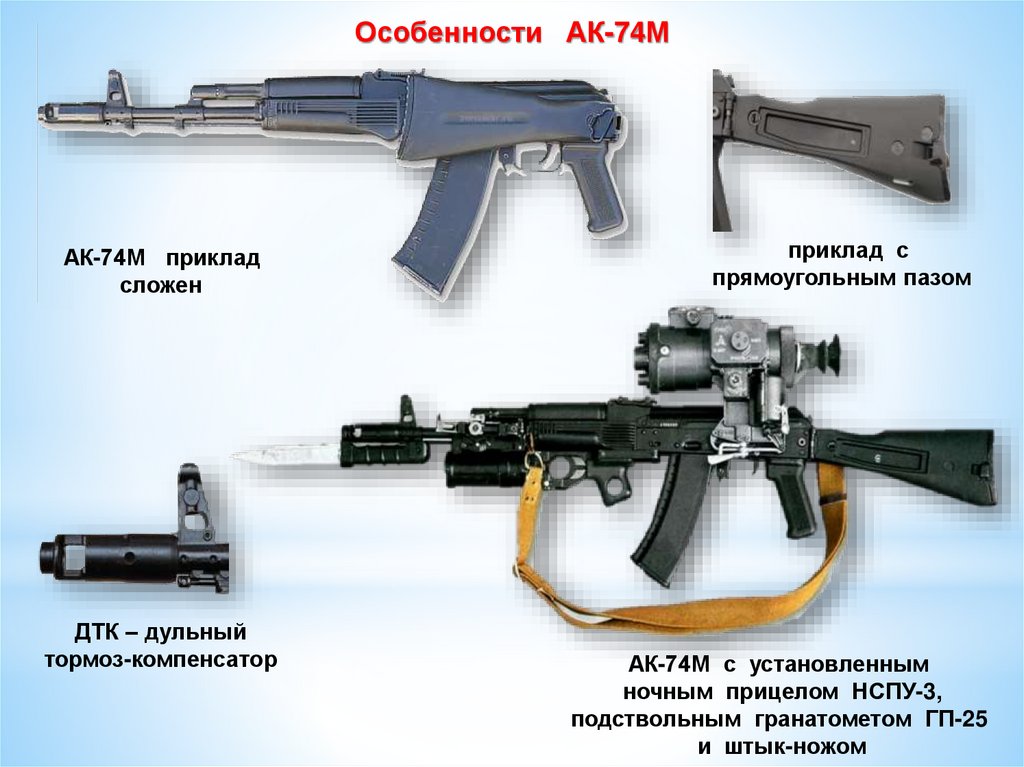

Особенности АК-74М
АК-74М приклад
сложен
ДТК – дульный
тормоз-компенсатор
приклад с
прямоугольным пазом
АК-74М с установленным
ночным прицелом НСПУ-3,
подствольным гранатометом ГП-25
и штык-ножом

11.

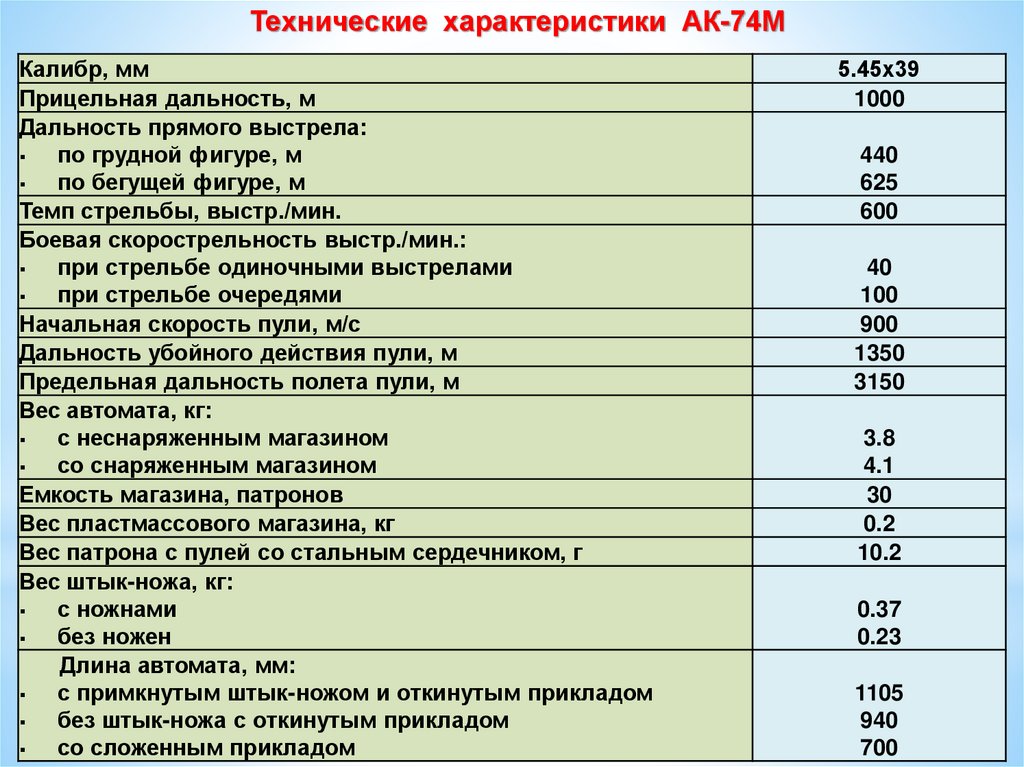

Технические характеристики АК-74М
Калибр, мм
Прицельная дальность, м
Дальность прямого выстрела:
по грудной фигуре, м
по бегущей фигуре, м
Темп стрельбы, выстр./мин.
Боевая скорострельность выстр./мин.:
при стрельбе одиночными выстрелами
при стрельбе очередями
Начальная скорость пули, м/с
Дальность убойного действия пули, м
Предельная дальность полета пули, м
Вес автомата, кг:
с неснаряженным магазином
со снаряженным магазином
Емкость магазина, патронов
Вес пластмассового магазина, кг
Вес патрона с пулей со стальным сердечником, г
Вес штык-ножа, кг:
с ножнами
без ножен
Длина автомата, мм:
с примкнутым штык-ножом и откинутым прикладом
без штык-ножа с откинутым прикладом
со сложенным прикладом
5.45х39
1000
440
625
600
40
100
900
1350
3150
3.8
4.1
30
0.2
10.2
0.37
0.23
1105
940
700

12.

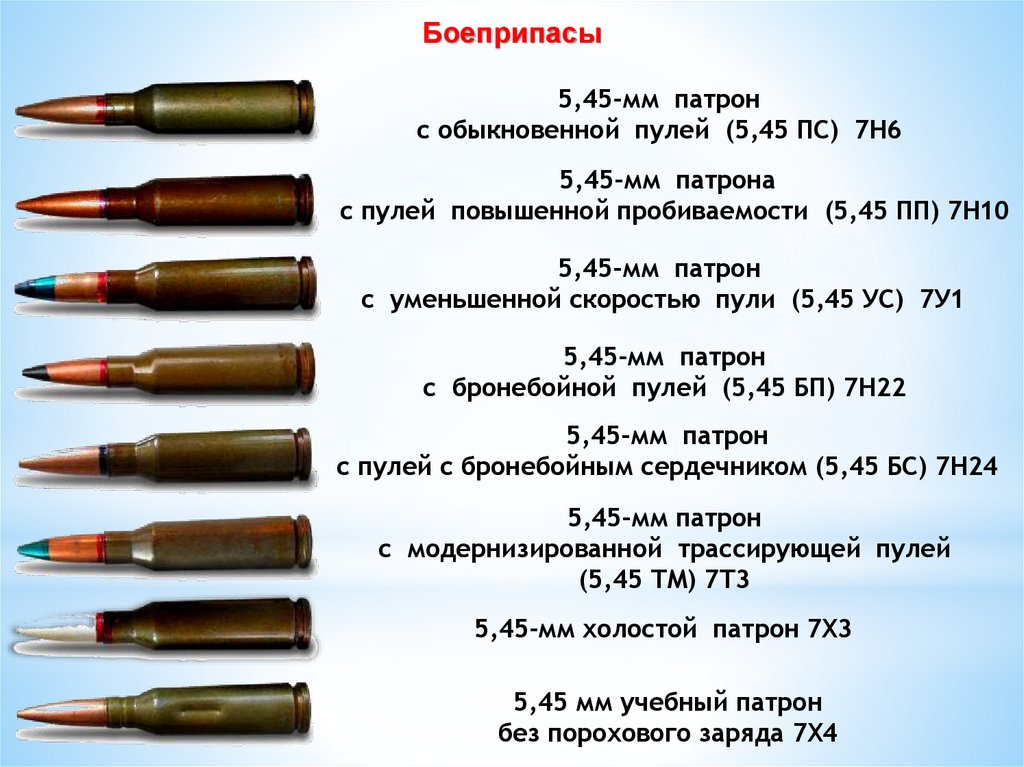

Боеприпасы
5,45-мм патрон
с обыкновенной пулей (5,45 ПС) 7Н6
5,45-мм патрона
с пулей повышенной пробиваемости (5,45 ПП) 7Н10
5,45-мм патрон
с уменьшенной скоростью пули (5,45 УС) 7У1
5,45-мм патрон
с бронебойной пулей (5,45 БП) 7Н22
5,45-мм патрон
с пулей с бронебойным сердечником (5,45 БС) 7Н24
5,45-мм патрон
с модернизированной трассирующей пулей
(5,45 ТМ) 7Т3
5,45-мм холостой патрон 7Х3
5,45 мм учебный патрон
без порохового заряда 7Х4

13.

Боевой патрон 5,45Х39
состоит из:
Калибр
канала
ствола - расстояние
между
двумя
противоположными
полями (по диаметру)
(у автомата (пулемета)
он равен 5,45-мм).
пули
гильзы
порохового заряда
капсюля
1 — пуля;
2 — гильза;
3 — пороховой заряд;
4 — капсюль;
5 — дульце;
6 — проточка;
7 — наковальня;
8 — затравочное
отверстие;
9 — ударный состав
а — обыкновенная со
стальным сердечником;
б — трассирующая;
1 — оболочка;
2 — стальной сердечник;
3 — свинцовая рубашка;
4 — сердечник (свинцовый);
5 — трассирующий состав

14.

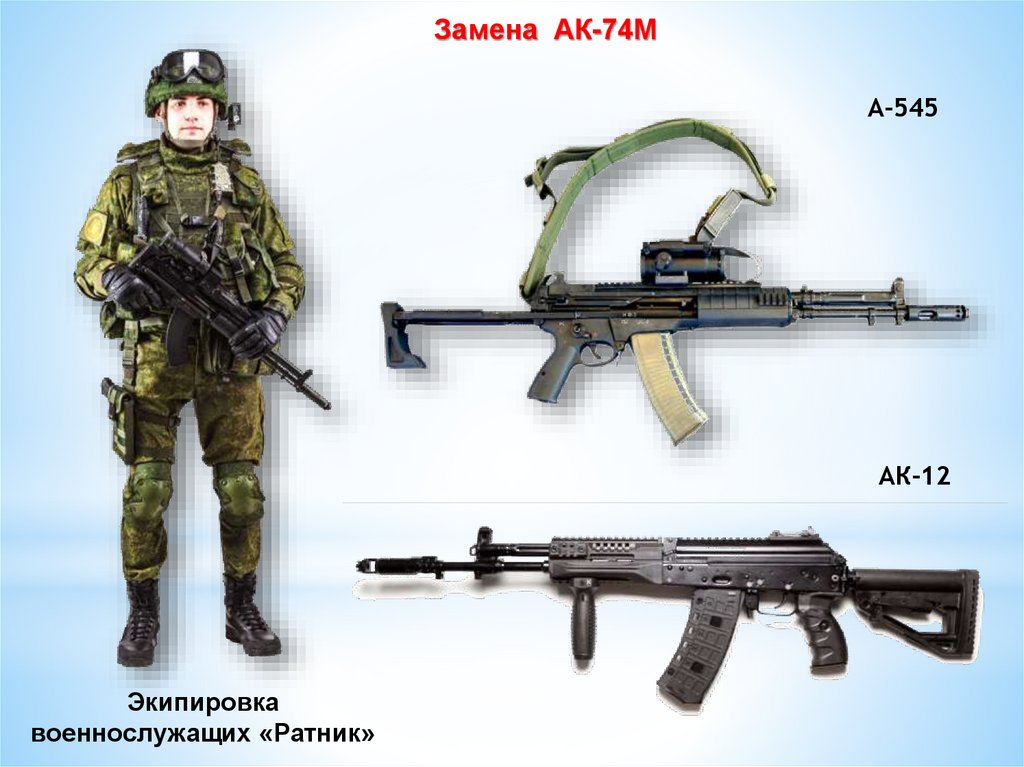

Замена АК-74М
А-545
АК-12
Экипировка
военнослужащих «Ратник»

15.

УЧЕБНЫЙ ВОПРОС №2
Порядок работы частей и механизмов,
разборки и сборки АК-74М

16.

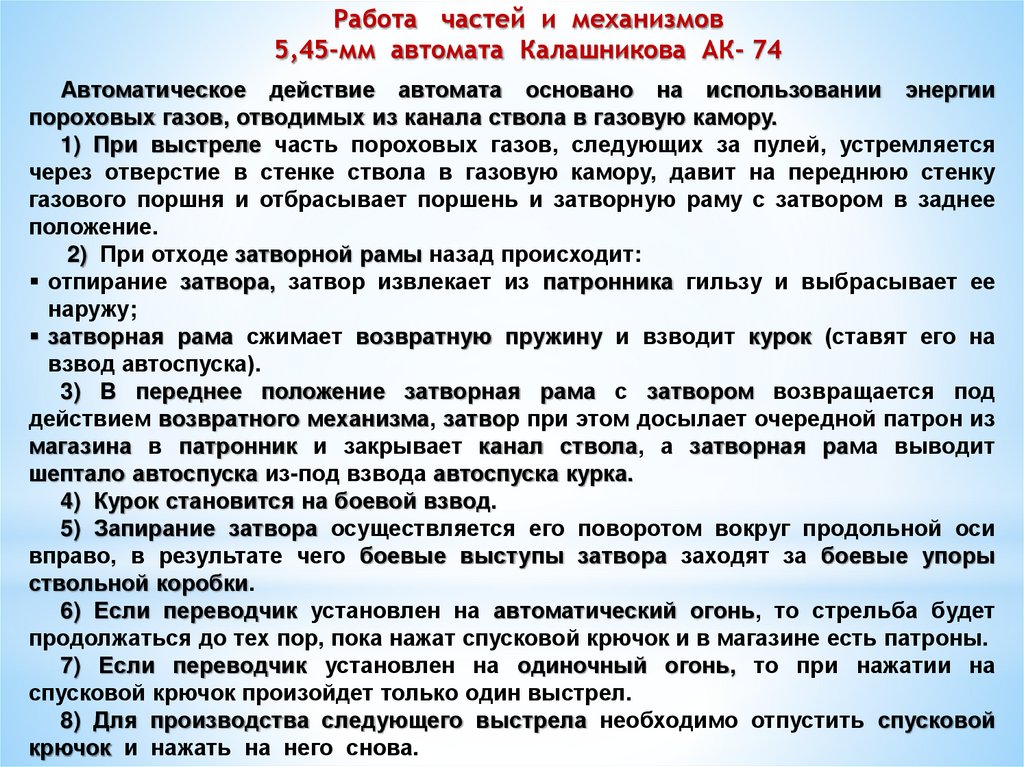

Работа частей и механизмов 5,45-мм автомата Калашникова АК-74

17.

Работа частей и механизмов
5,45-мм автомата Калашникова АК- 74
Автоматическое действие автомата основано на использовании энергии
пороховых газов, отводимых из канала ствола в газовую камору.
1) При выстреле часть пороховых газов, следующих за пулей, устремляется
через отверстие в стенке ствола в газовую камору, давит на переднюю стенку
газового поршня и отбрасывает поршень и затворную раму с затвором в заднее
положение.
2) При отходе затворной рамы назад происходит:
отпирание затвора, затвор извлекает из патронника гильзу и выбрасывает ее
наружу;
затворная рама сжимает возвратную пружину и взводит курок (ставят его на
взвод автоспуска).
3) В переднее положение затворная рама с затвором возвращается под
действием возвратного механизма, затвор при этом досылает очередной патрон из
магазина в патронник и закрывает канал ствола, а затворная рама выводит
шептало автоспуска из-под взвода автоспуска курка.
4) Курок становится на боевой взвод.
5) Запирание затвора осуществляется его поворотом вокруг продольной оси
вправо, в результате чего боевые выступы затвора заходят за боевые упоры
ствольной коробки.
6) Если переводчик установлен на автоматический огонь, то стрельба будет
продолжаться до тех пор, пока нажат спусковой крючок и в магазине есть патроны.
7) Если переводчик установлен на одиночный огонь, то при нажатии на
спусковой крючок произойдет только один выстрел.
8) Для производства следующего выстрела необходимо отпустить спусковой
крючок и нажать на него снова.

18.

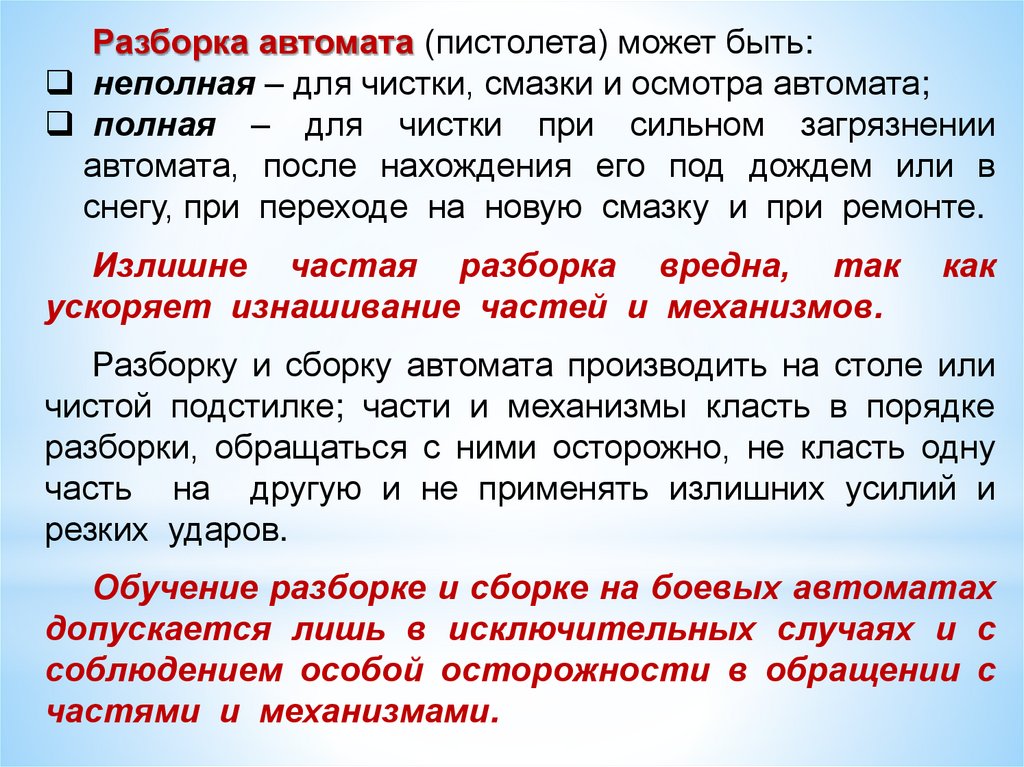

Разборка автомата (пистолета) может быть:
неполная – для чистки, смазки и осмотра автомата;
полная – для чистки при сильном загрязнении
автомата, после нахождения его под дождем или в
снегу, при переходе на новую смазку и при ремонте.
Излишне частая разборка вредна, так
ускоряет изнашивание частей и механизмов.
как
Разборку и сборку автомата производить на столе или
чистой подстилке; части и механизмы класть в порядке
разборки, обращаться с ними осторожно, не класть одну
часть на другую и не применять излишних усилий и
резких ударов.
Обучение разборке и сборке на боевых автоматах
допускается лишь в исключительных случаях и с
соблюдением особой осторожности в обращении с
частями и механизмами.

19.

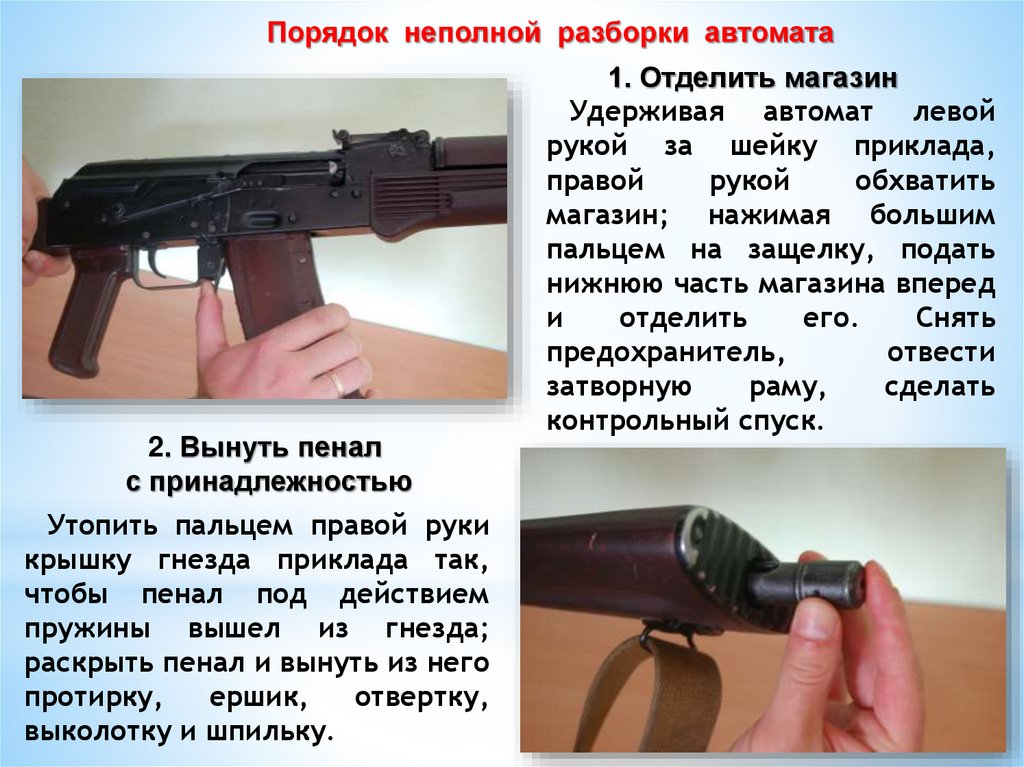

Порядок неполной разборки автомата
2. Вынуть пенал
с принадлежностью
Утопить пальцем правой руки
крышку гнезда приклада так,
чтобы пенал под действием
пружины вышел из гнезда;
раскрыть пенал и вынуть из него
протирку,
ершик,
отвертку,
выколотку и шпильку.
1. Отделить магазин
Удерживая автомат левой
рукой за шейку приклада,
правой
рукой
обхватить
магазин; нажимая большим
пальцем на защелку, подать
нижнюю часть магазина вперед
и
отделить
его.
Снять
предохранитель,
отвести
затворную
раму,
сделать
контрольный спуск.

20.

Порядок неполной разборки автомата

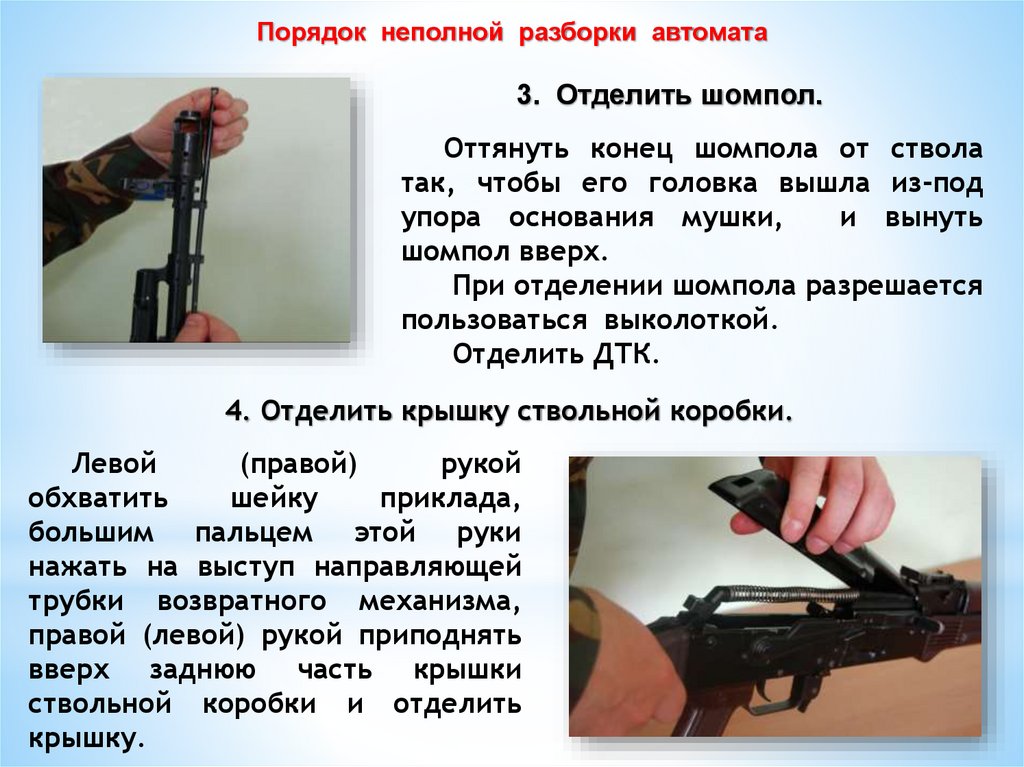

3. Отделить шомпол.
Оттянуть конец шомпола от ствола
так, чтобы его головка вышла из-под
упора основания мушки,
и вынуть
шомпол вверх.
При отделении шомпола разрешается
пользоваться выколоткой.
Отделить ДТК.
4. Отделить крышку ствольной коробки.
Левой
(правой)
рукой
обхватить
шейку
приклада,
большим пальцем этой руки
нажать на выступ направляющей
трубки возвратного механизма,
правой (левой) рукой приподнять
вверх заднюю часть крышки
ствольной коробки и отделить
крышку.

21.

Порядок неполной разборки автомата

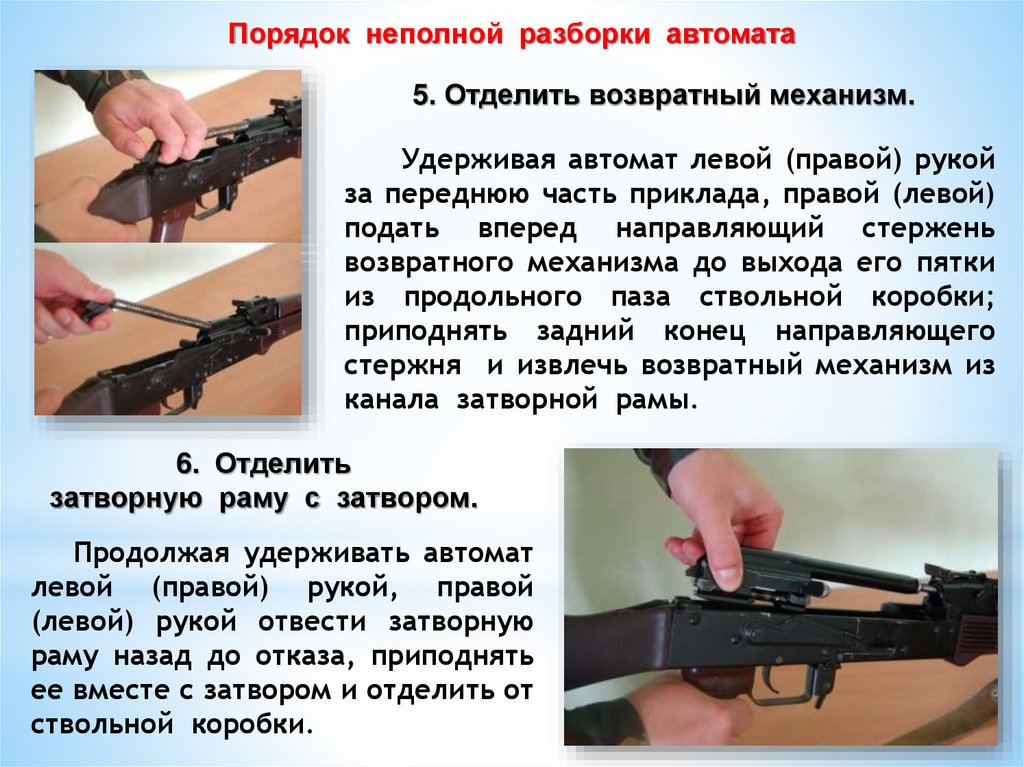

5. Отделить возвратный механизм.
Удерживая автомат левой (правой) рукой
за переднюю часть приклада, правой (левой)
подать вперед направляющий стержень
возвратного механизма до выхода его пятки
из продольного паза ствольной коробки;
приподнять задний конец направляющего
стержня и извлечь возвратный механизм из
канала затворной рамы.
6. Отделить
затворную раму с затвором.
Продолжая удерживать автомат
левой (правой) рукой, правой
(левой) рукой отвести затворную
раму назад до отказа, приподнять
ее вместе с затвором и отделить от
ствольной коробки.

22.

Порядок неполной разборки автомата

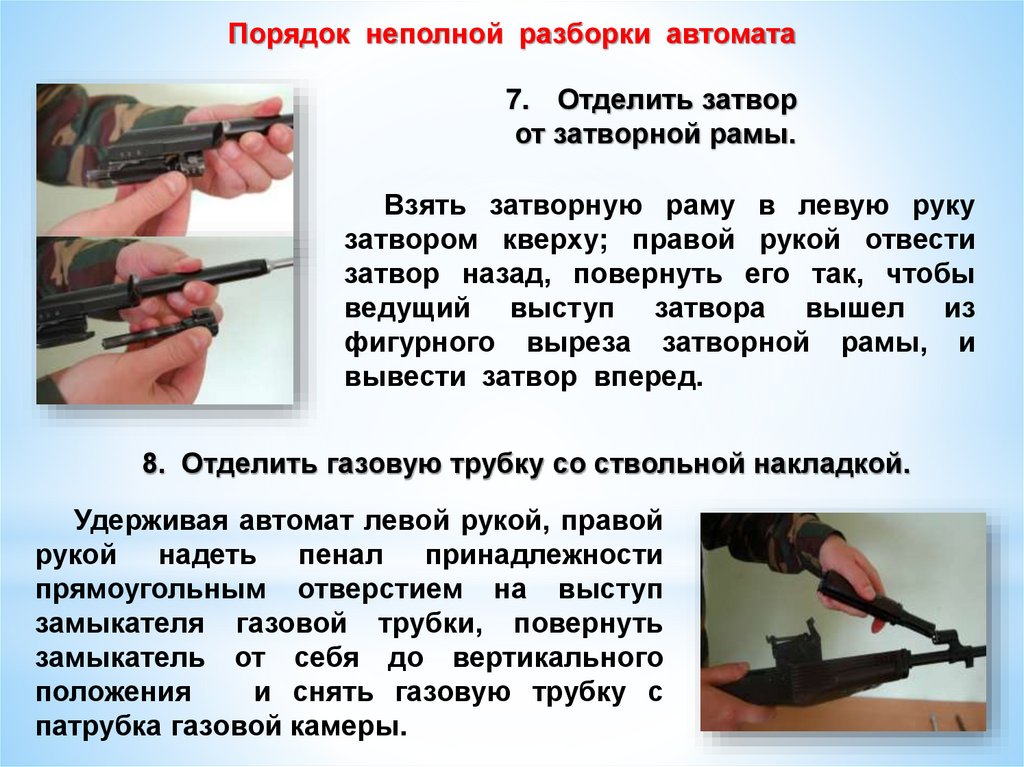

7. Отделить затвор
от затворной рамы.
Взять затворную раму в левую руку
затвором кверху; правой рукой отвести
затвор назад, повернуть его так, чтобы
ведущий выступ затвора вышел из
фигурного выреза затворной рамы, и
вывести затвор вперед.
8. Отделить газовую трубку со ствольной накладкой.
Удерживая автомат левой рукой, правой
рукой надеть пенал принадлежности
прямоугольным отверстием на выступ
замыкателя газовой трубки, повернуть
замыкатель от себя до вертикального
положения
и снять газовую трубку с
патрубка газовой камеры.

23.

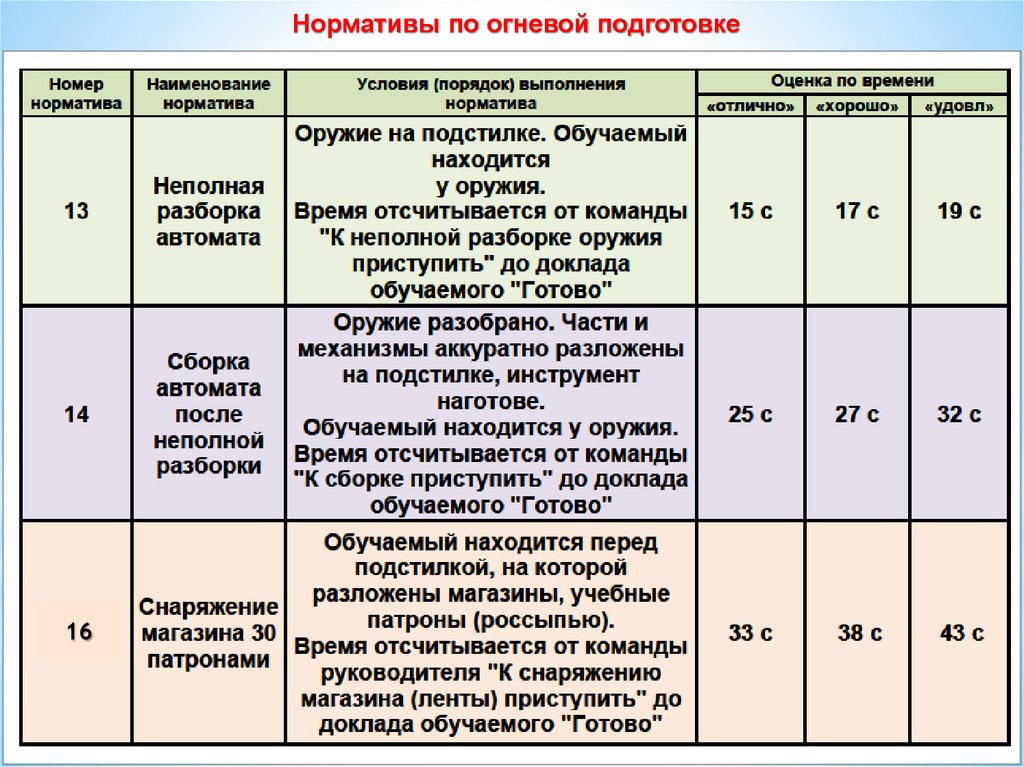

Нормативы по огневой подготовке
