Презентация ВКР 2025 Вантензин

1.

Министерство транспорта Российской Федерации
Федеральное агентство морского и речного флота
Федеральное государственное бюджетное образовательное учреждение высшего образования
«Сибирский государственный университет водного транспорта»
Кафедра
Электроэнергетические системы и электротехника
Институт Инженерных и Цифровых технологий

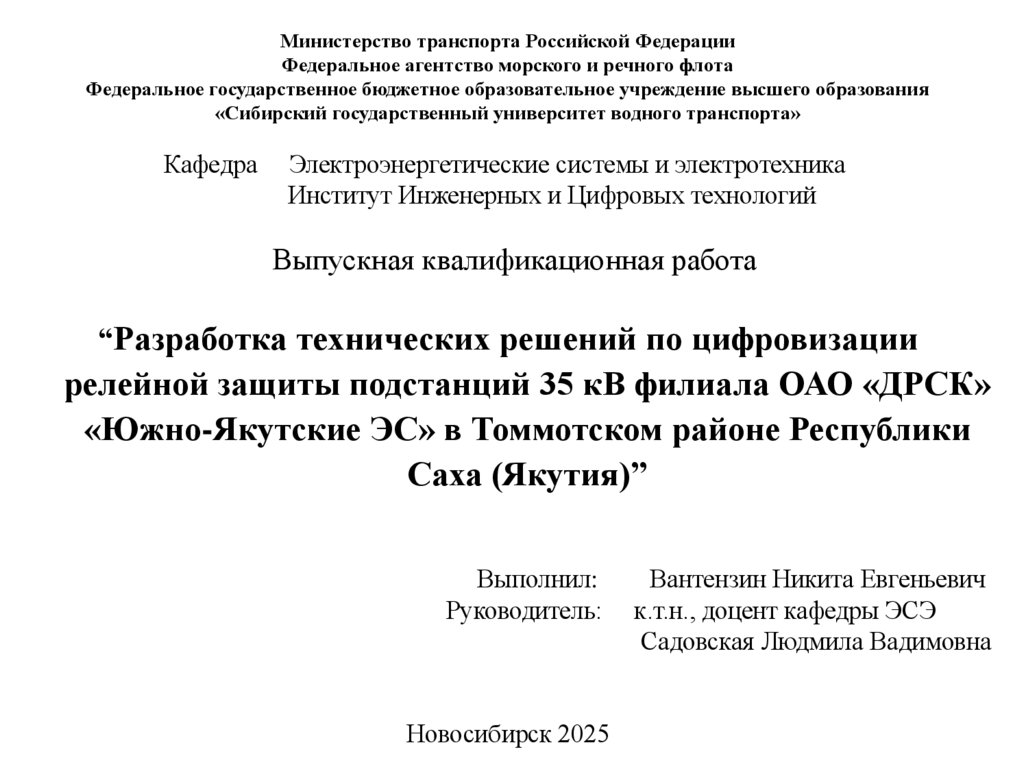

Выпускная квалификационная работа
“Разработка технических решений по цифровизации
релейной защиты подстанций 35 кВ филиала ОАО «ДРСК»
«Южно-Якутские ЭС» в Томмотском районе Республики
Саха (Якутия)”
Выполнил:
Руководитель:
Новосибирск 2025
Вантензин Никита Евгеньевич
к.т.н., доцент кафедры ЭСЭ
Садовская Людмила Вадимовна

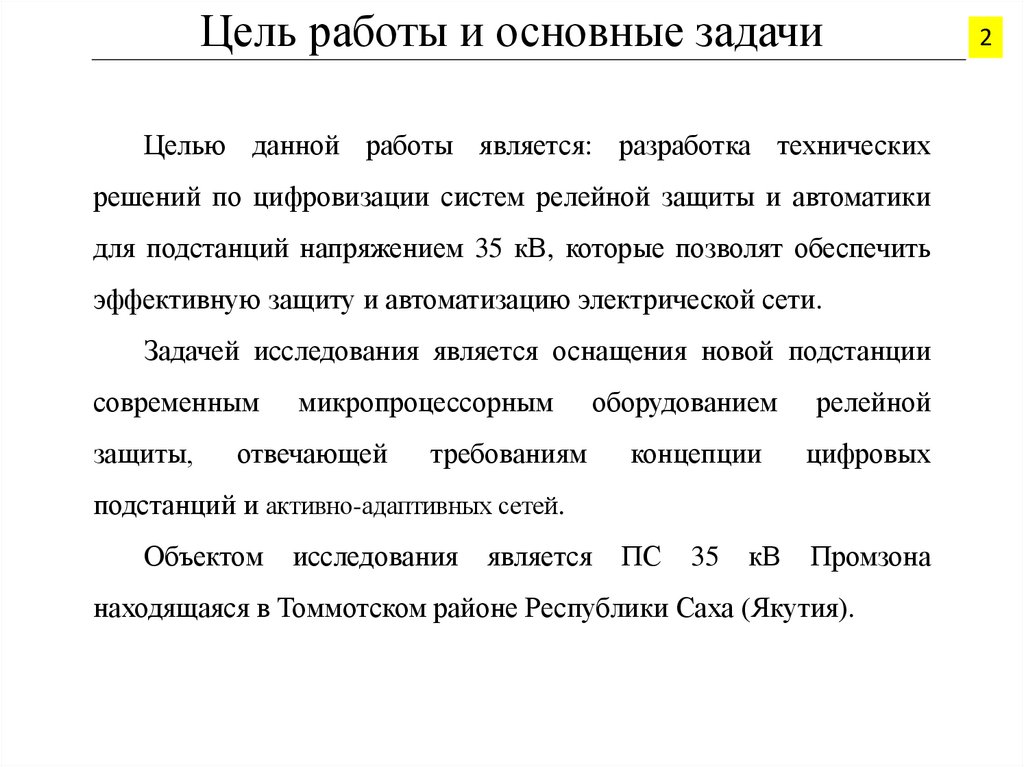

2. Цель работы и основные задачи

Целью данной работы является: разработка технических
решений по цифровизации систем релейной защиты и автоматики
для подстанций напряжением 35 кВ, которые позволят обеспечить
эффективную защиту и автоматизацию электрической сети.
Задачей исследования является оснащения новой подстанции
современным
защиты,
микропроцессорным
отвечающей
оборудованием
релейной
концепции
цифровых
ПС
Промзона
требованиям
подстанций и активно-адаптивных сетей.
Объектом
исследования
является
35
кВ
находящаяся в Томмотском районе Республики Саха (Якутия).
2

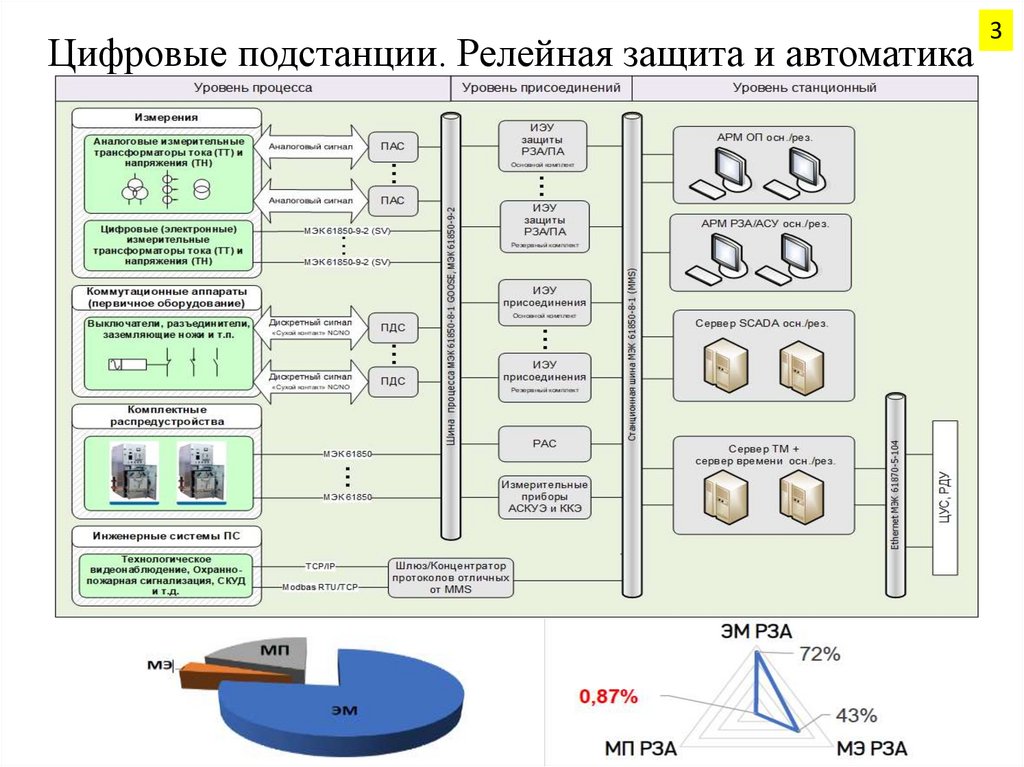

3. Цифровые подстанции. Релейная защита и автоматика

3

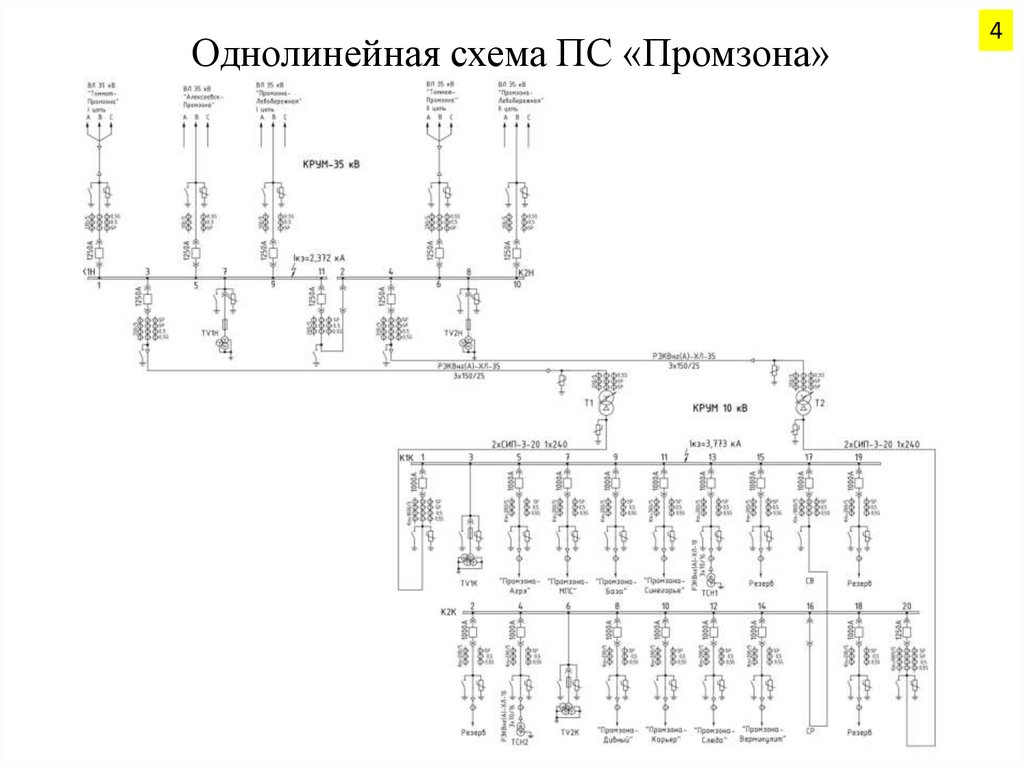

4. Однолинейная схема ПС «Промзона»

4

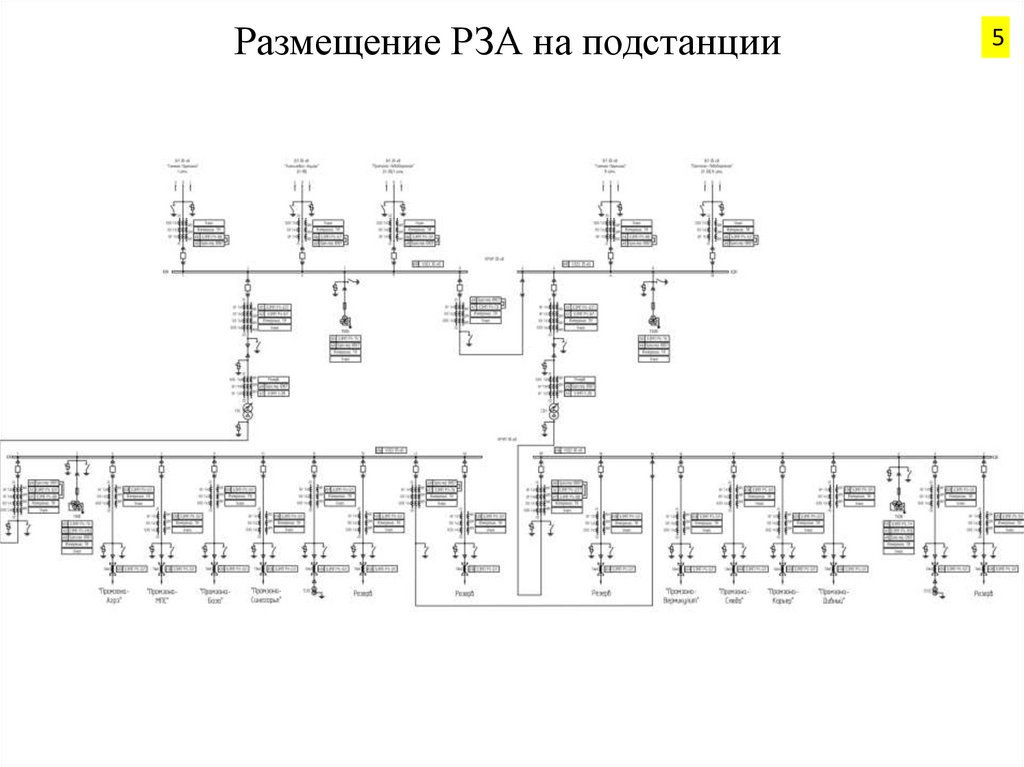

5. Размещение РЗА на подстанции

5

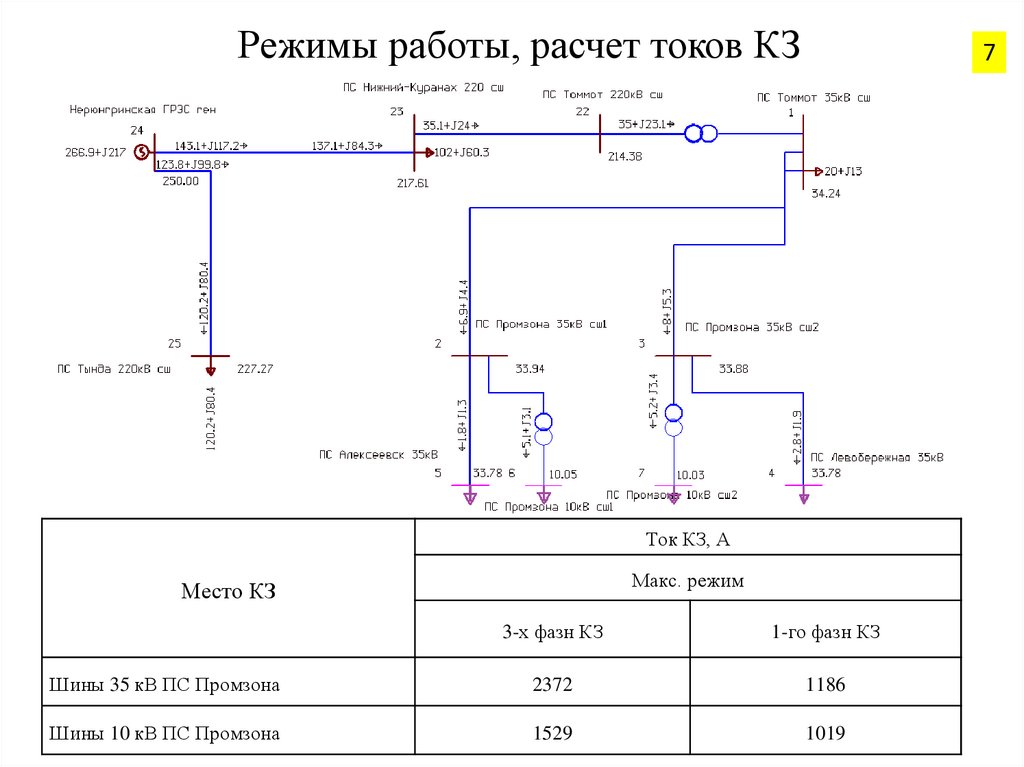

6. Режимы работы, расчет токов КЗ

6

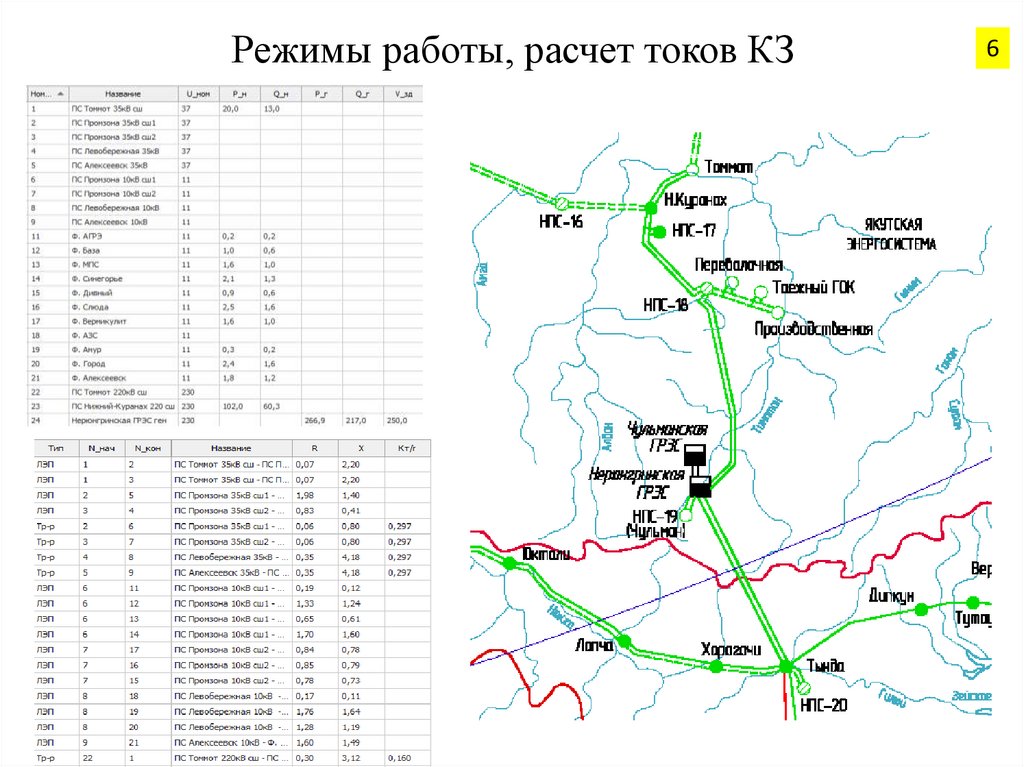

7. Режимы работы, расчет токов КЗ

7
Ток КЗ, А
Макс. режим
Место КЗ
3-х фазн КЗ
1-го фазн КЗ
Шины 35 кВ ПС Промзона
2372
1186
Шины 10 кВ ПС Промзона
1529
1019

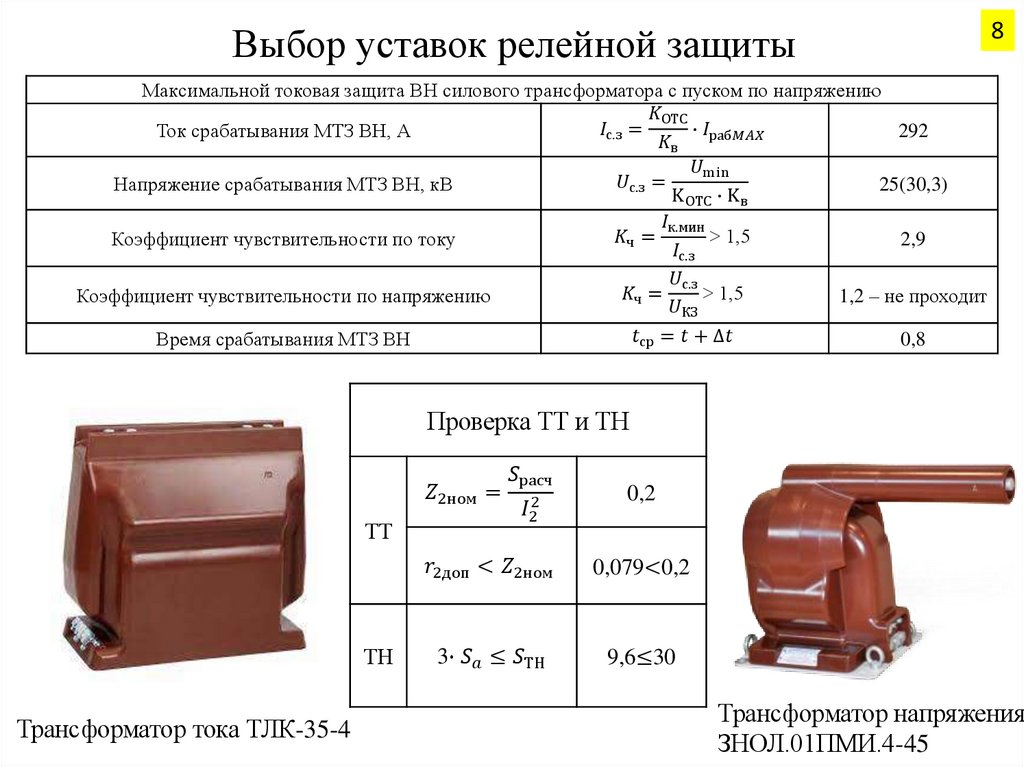

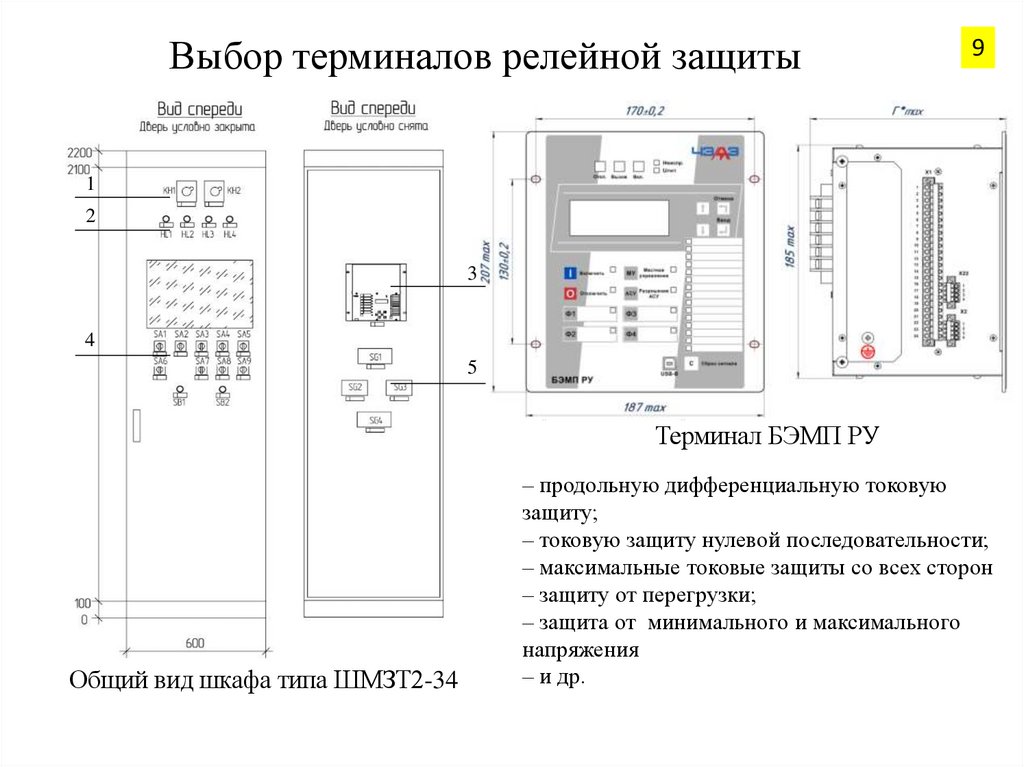

8. Выбор уставок релейной защиты

8

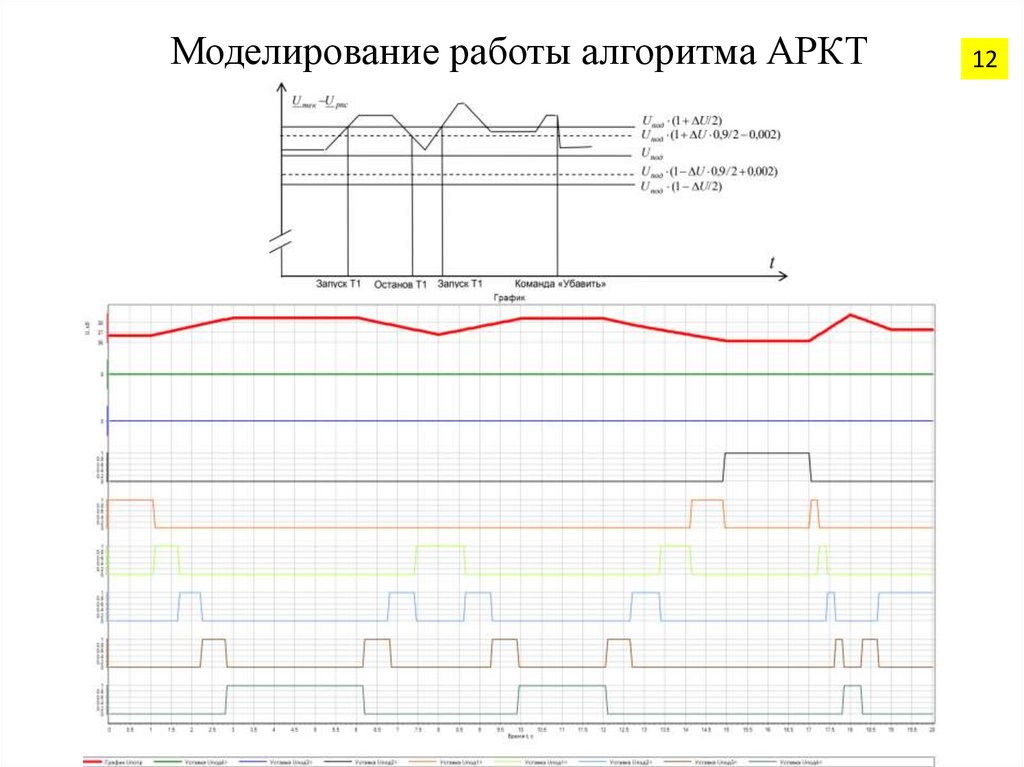

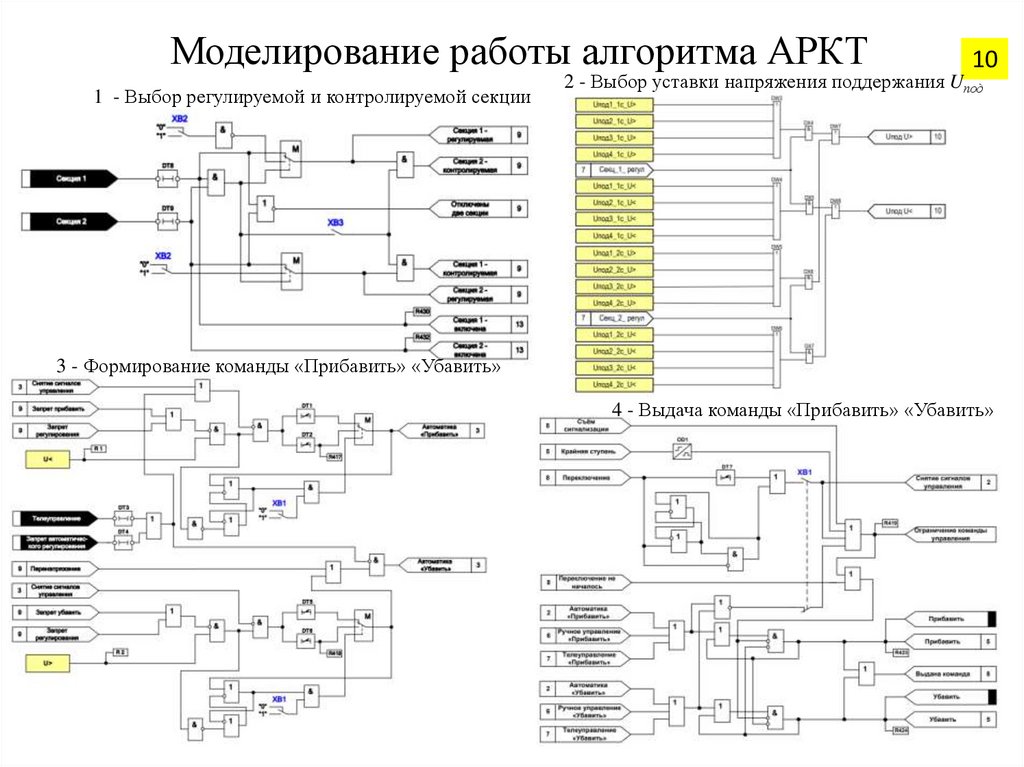

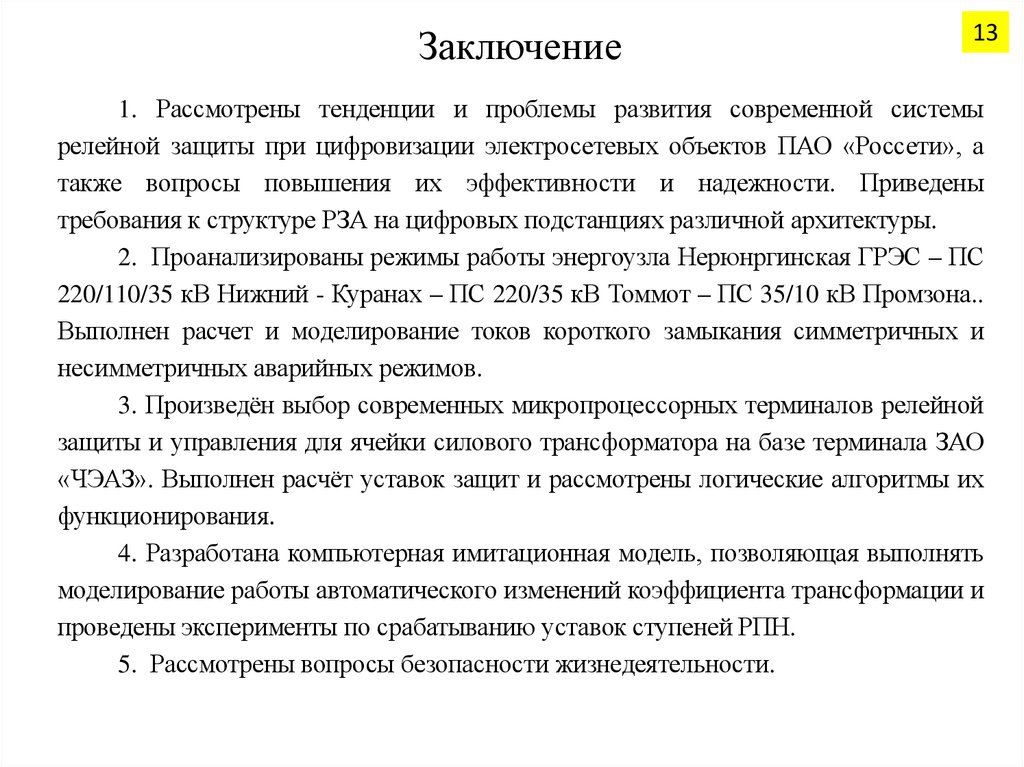

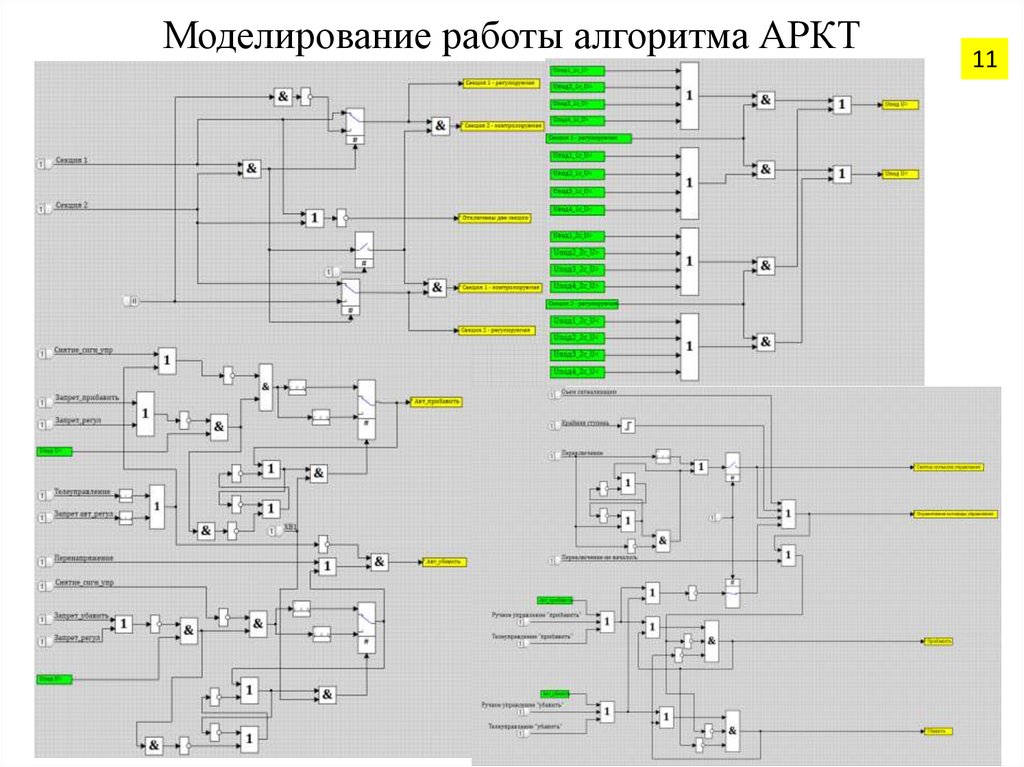

Максимальной токовая защита ВН силового трансформатора с пуском по напряжению
