ОВП.05 Т.1.6

1. СИБИРСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ НАУКИ И ТЕХНОЛОГИЙ ИМЕНИ АКАДЕМИКА М. Ф. РЕШЕТНЕВА

кафедра ГРАУ
Групповое занятие по разделу
ОВП.05. ОГНЕВАЯ ПОДГОТОВКА
Тема №1: Материальная часть
стрелкового оружия и ручных
осколочных гранат.
Занятие №6: Ручные осколочные гранаты.
г. Красноярск

2.

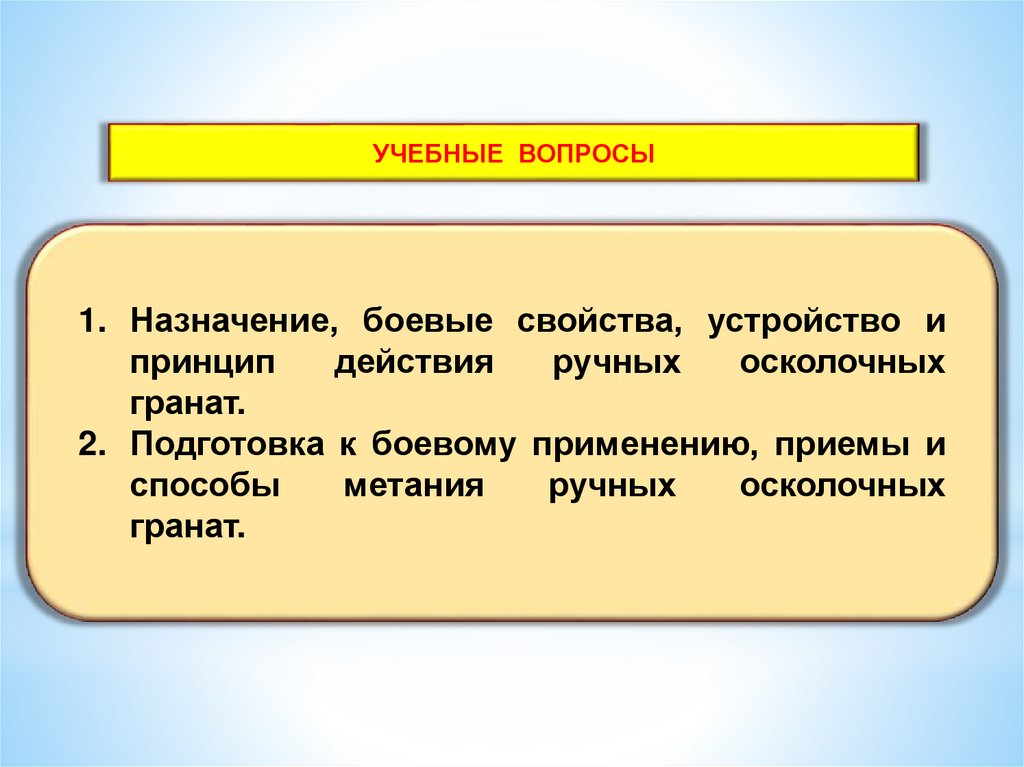

УЧЕБНЫЕ ВОПРОСЫ
1. Назначение, боевые свойства, устройство и
принцип
действия
ручных
осколочных
гранат.
2. Подготовка к боевому применению, приемы и
способы
метания
ручных
осколочных
гранат.

3.

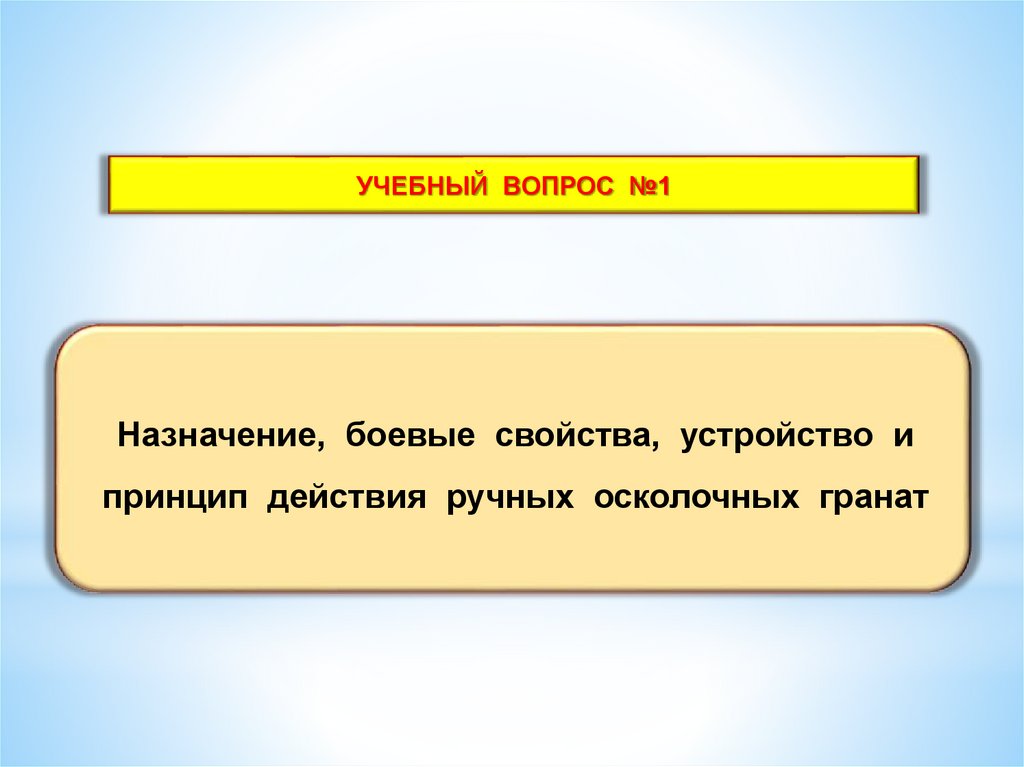

УЧЕБНЫЙ ВОПРОС №1
Назначение, боевые свойства, устройство и
принцип действия ручных осколочных гранат

4.

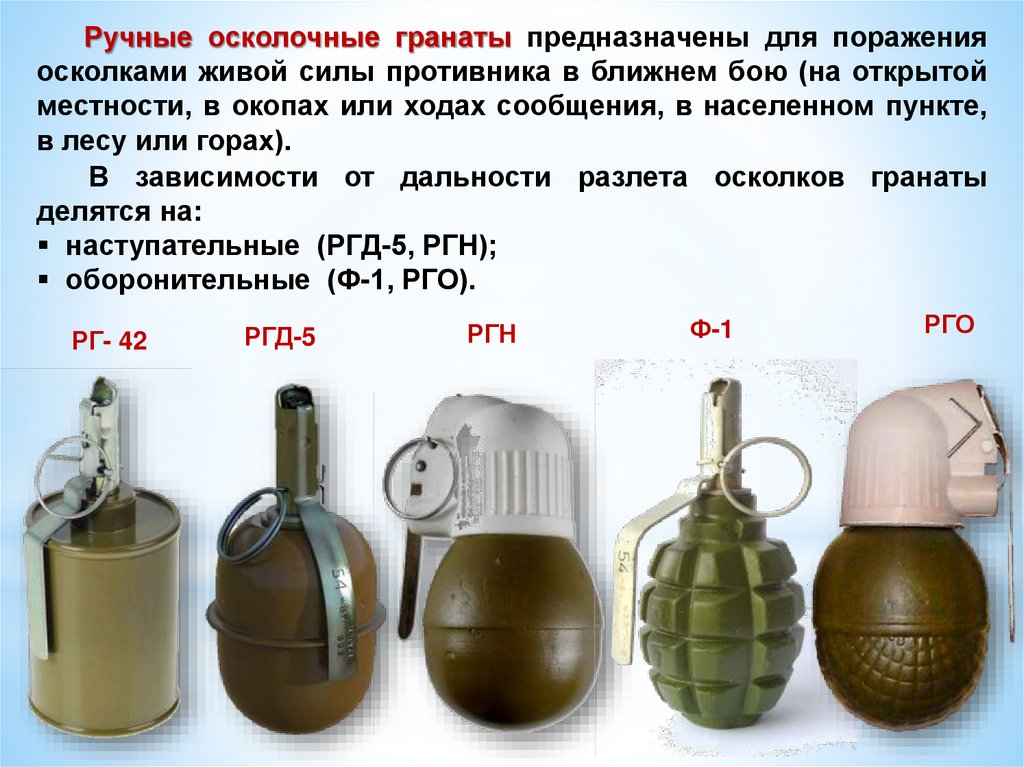

Ручные осколочные гранаты предназначены для поражения
осколками живой силы противника в ближнем бою (на открытой
местности, в окопах или ходах сообщения, в населенном пункте,
в лесу или горах).
В зависимости от дальности разлета осколков гранаты
делятся на:
наступательные (РГД-5, РГН);
оборонительные (Ф-1, РГО).
РГ- 42
РГД-5
РГН
Ф-1
РГО

5.

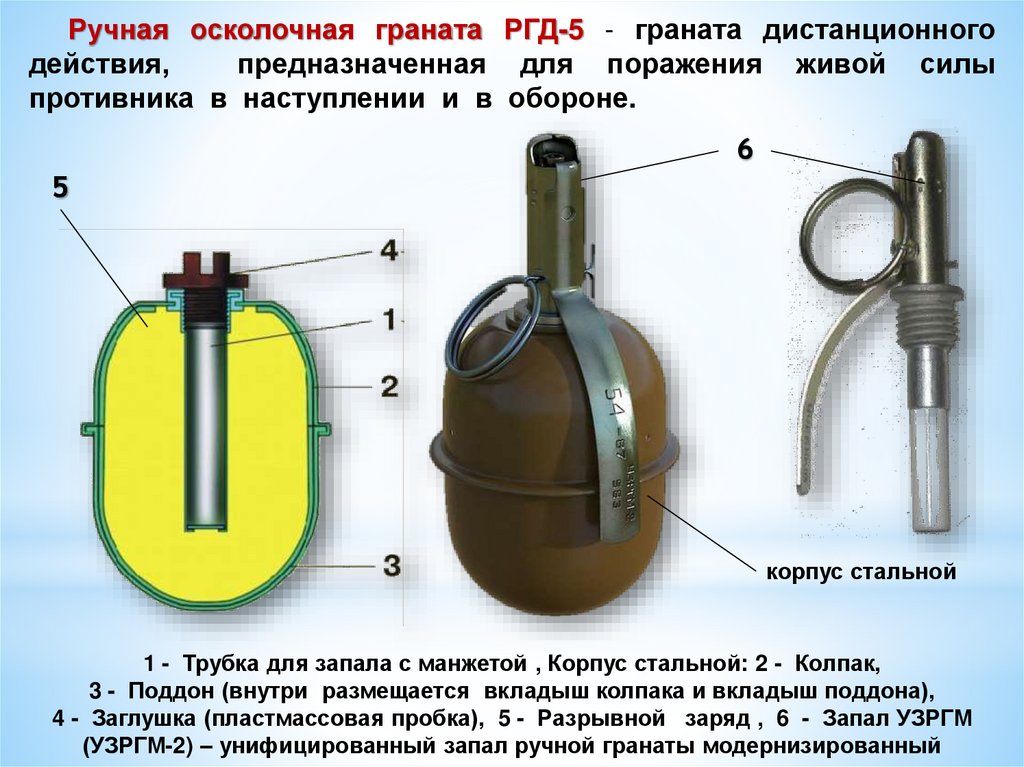

Ручная осколочная граната РГД-5 - граната дистанционного
действия,
предназначенная для поражения живой силы
противника в наступлении и в обороне.
6
5
корпус стальной
1 - Трубка для запала с манжетой , Корпус стальной: 2 - Колпак,
3 - Поддон (внутри размещается вкладыш колпака и вкладыш поддона),
4 - Заглушка (пластмассовая пробка), 5 - Разрывной заряд , 6 - Запал УЗРГМ
(УЗРГМ-2) – унифицированный запал ручной гранаты модернизированный

6.

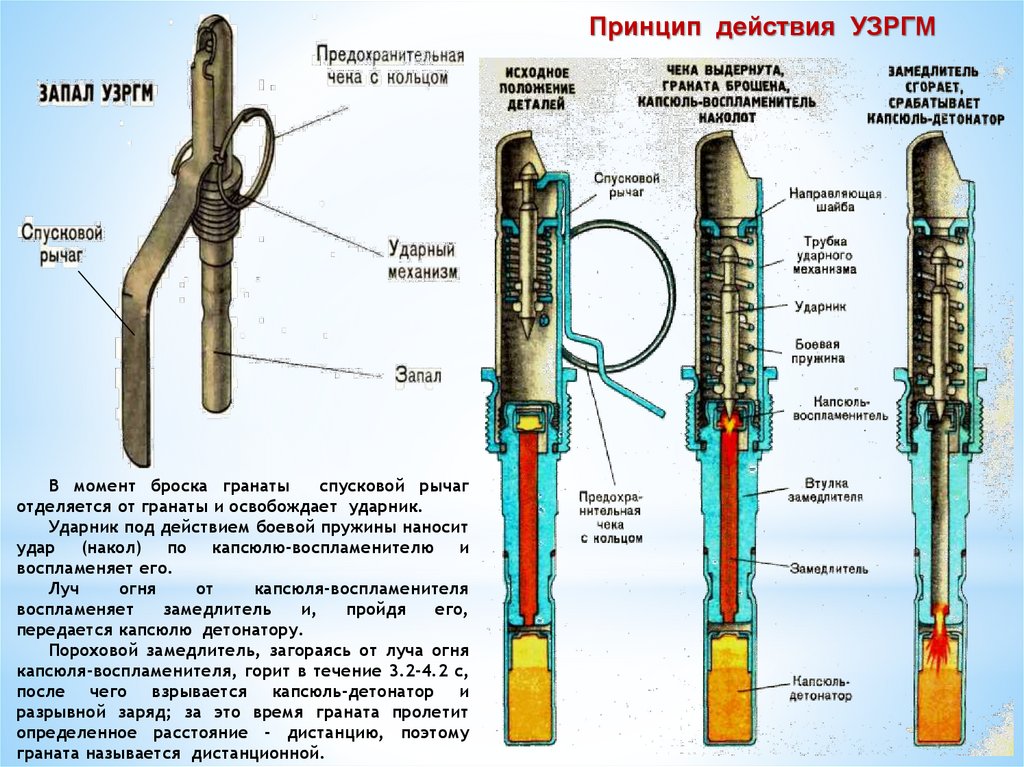

Принцип действия УЗРГМ
В момент броска гранаты
спусковой рычаг
отделяется от гранаты и освобождает ударник.
Ударник под действием боевой пружины наносит
удар (накол) по капсюлю-воспламенителю и
воспламеняет его.
Луч
огня
от
капсюля-воспламенителя
воспламеняет
замедлитель
и,
пройдя
его,
передается капсюлю детонатору.
Пороховой замедлитель, загораясь от луча огня
капсюля-воспламенителя, горит в течение 3.2-4.2 с,
после чего взрывается капсюль-детонатор и
разрывной заряд; за это время граната пролетит
определенное расстояние - дистанцию, поэтому
граната называется дистанционной.

7.

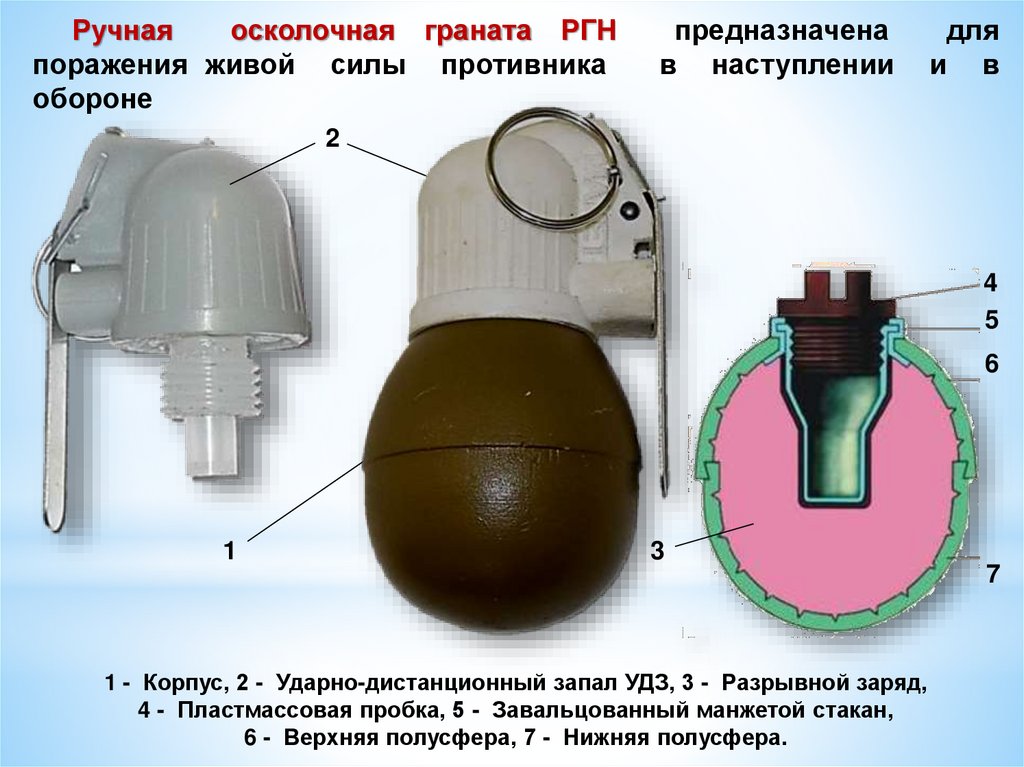

Ручная
осколочная граната РГН
поражения живой силы противника
обороне
предназначена
в наступлении
для
и в
2
4
5
6
1
3
1 - Корпус, 2 - Ударно-дистанционный запал УДЗ, 3 - Разрывной заряд,
4 - Пластмассовая пробка, 5 - Завальцованный манжетой стакан,
6 - Верхняя полусфера, 7 - Нижняя полусфера.
7

8.

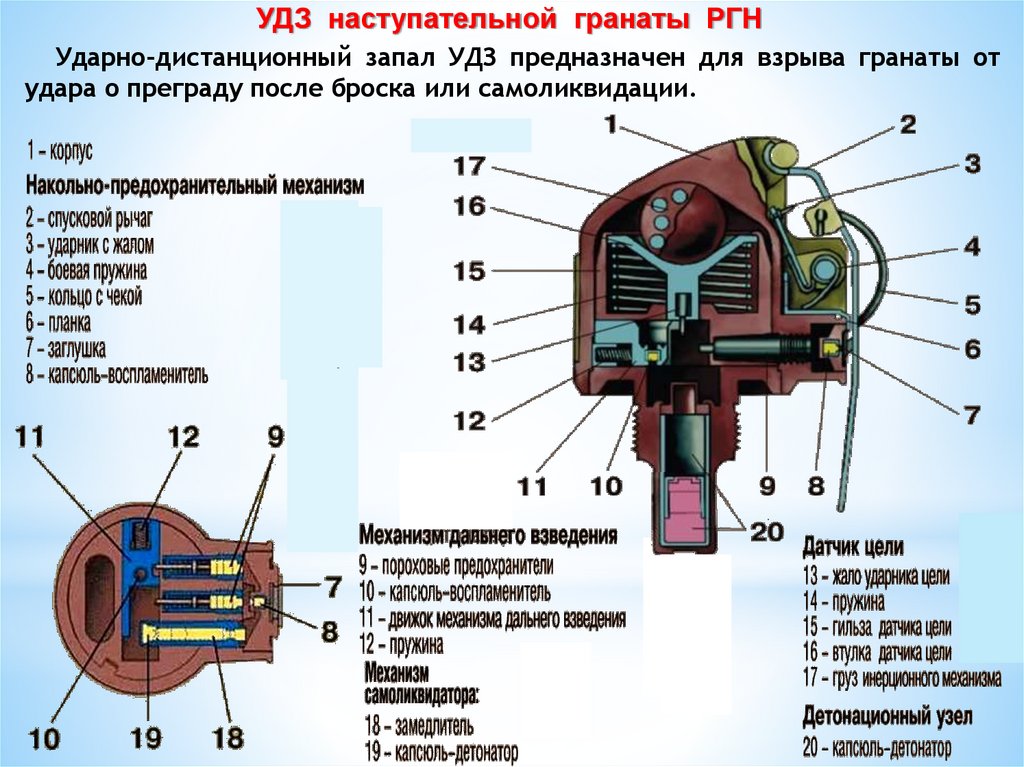

УДЗ наступательной гранаты РГН
Ударно-дистанционный запал УДЗ предназначен для взрыва гранаты от
удара о преграду после броска или самоликвидации.

9.

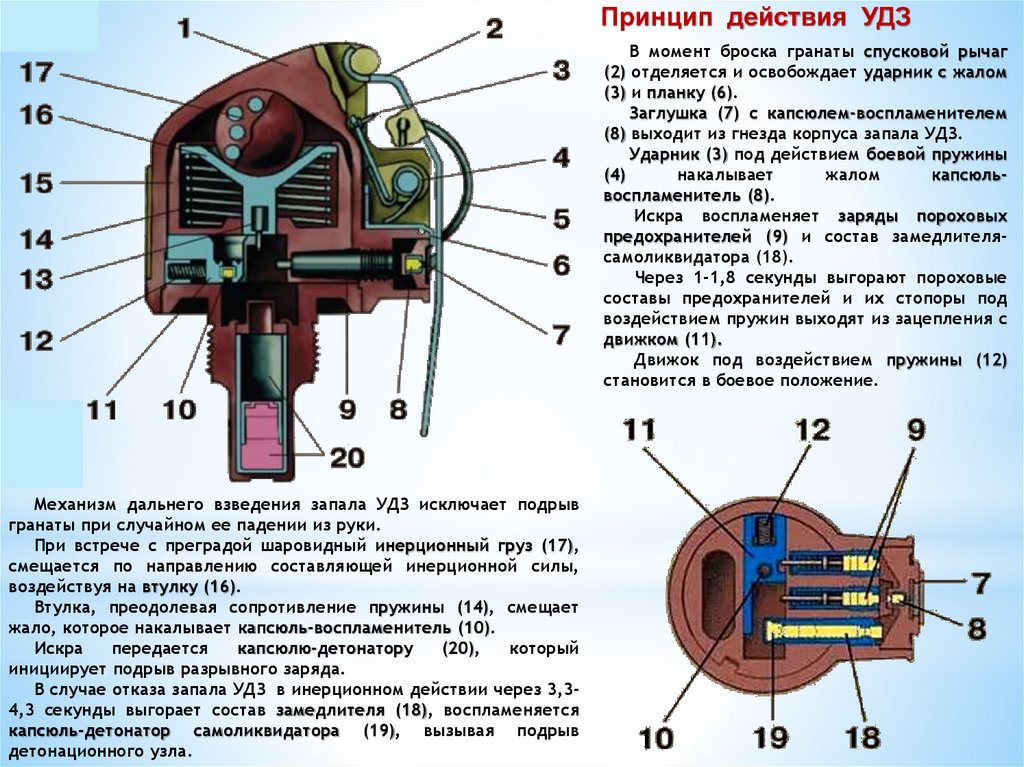

Принцип действия УДЗ
В момент броска гранаты спусковой рычаг
(2) отделяется и освобождает ударник с жалом
(3) и планку (6).
Заглушка (7) с капсюлем-воспламенителем
(8) выходит из гнезда корпуса запала УДЗ.
Ударник (3) под действием боевой пружины
(4)
накалывает
жалом
капсюльвоспламенитель (8).
Искра воспламеняет заряды пороховых
предохранителей (9) и состав замедлителясамоликвидатора (18).
Через 1-1,8 секунды выгорают пороховые
составы предохранителей и их стопоры под
воздействием пружин выходят из зацепления с
движком (11).
Движок под воздействием пружины (12)
становится в боевое положение.
Механизм дальнего взведения запала УДЗ исключает подрыв
гранаты при случайном ее падении из руки.
При встрече с преградой шаровидный инерционный груз (17),
смещается по направлению составляющей инерционной силы,
воздействуя на втулку (16).
Втулка, преодолевая сопротивление пружины (14), смещает
жало, которое накалывает капсюль-воспламенитель (10).
Искра
передается
капсюлю-детонатору
(20),
который
инициирует подрыв разрывного заряда.
В случае отказа запала УДЗ в инерционном действии через 3,34,3 секунды выгорает состав замедлителя (18), воспламеняется
капсюль-детонатор самоликвидатора (19), вызывая подрыв
детонационного узла.

10.

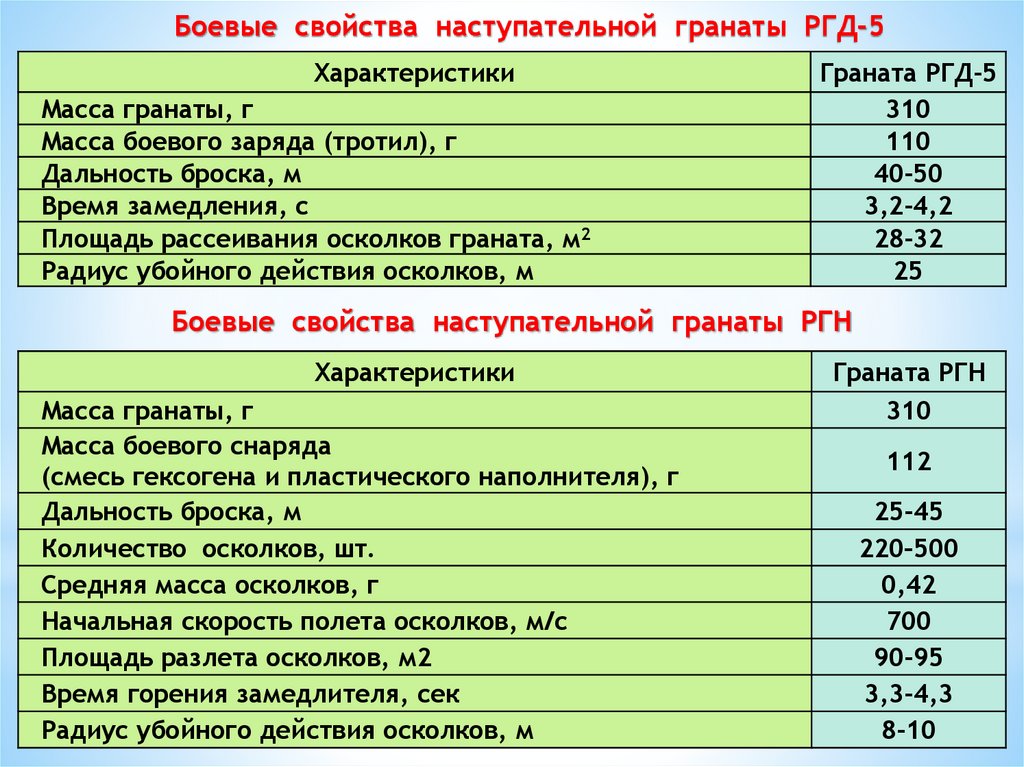

Боевые свойства наступательной гранаты РГД-5
Характеристики
Масса гранаты, г
Масса боевого заряда (тротил), г
Дальность броска, м
Время замедления, с
Площадь рассеивания осколков граната, м2
Радиус убойного действия осколков, м
Граната РГД-5
310
110
40-50
3,2-4,2
28-32
25
Боевые свойства наступательной гранаты РГН
Характеристики
Масса гранаты, г
Масса боевого снаряда
(смесь гексогена и пластического наполнителя), г
Дальность броска, м
Количество осколков, шт.
Средняя масса осколков, г
Начальная скорость полета осколков, м/с
Площадь разлета осколков, м2
Время горения замедлителя, сек
Радиус убойного действия осколков, м
Граната РГН
310
112
25-45
220–500
0,42
700
90-95
3,3-4,3
8-10

11.

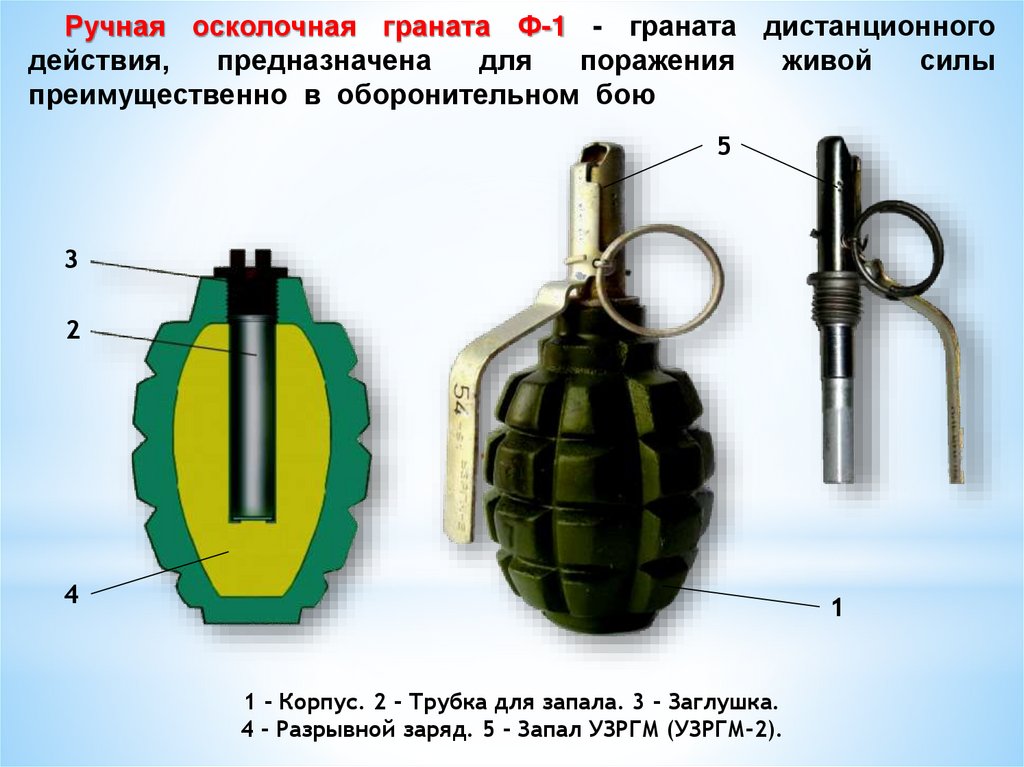

Ручная осколочная граната Ф-1 - граната дистанционного
действия,
предназначена
для
поражения
живой
силы
преимущественно в оборонительном бою
5
3
2
4
1
1 - Корпус. 2 - Трубка для запала. 3 - Заглушка.
4 - Разрывной заряд. 5 - Запал УЗРГМ (УЗРГМ-2).

12.

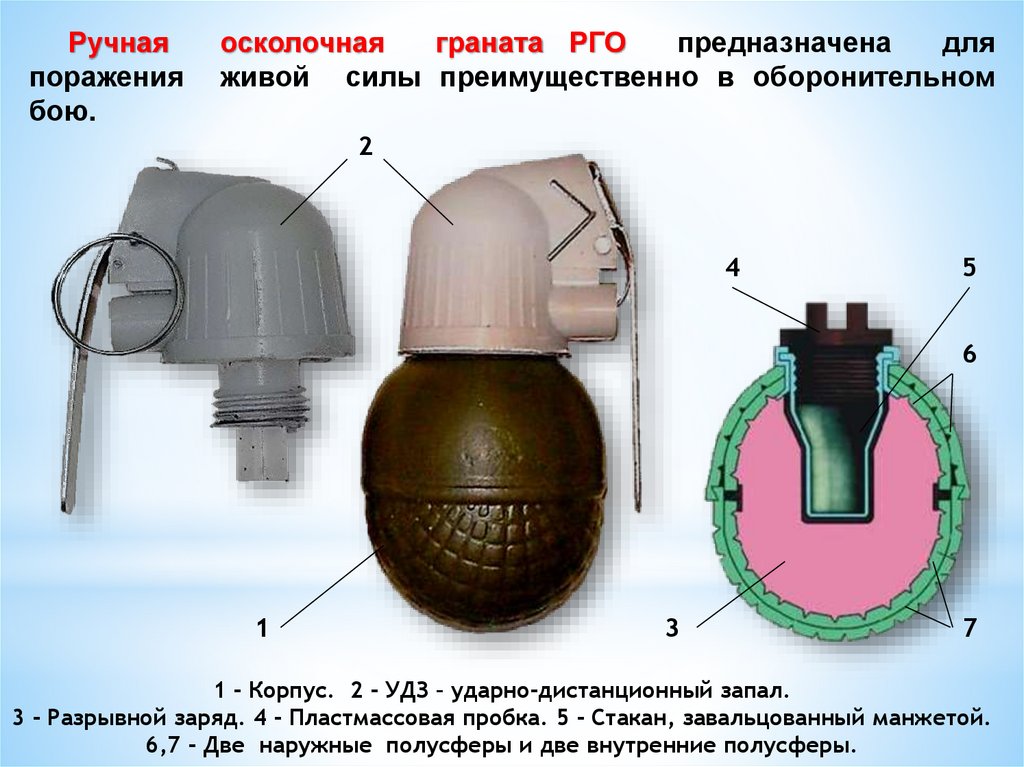

Ручная
поражения
бою.
осколочная
граната РГО
предназначена
для
живой силы преимущественно в оборонительном
2
4
5
6
1
3
7
1 - Корпус. 2 - УДЗ – ударно-дистанционный запал.
3 - Разрывной заряд. 4 - Пластмассовая пробка. 5 - Стакан, завальцованный манжетой.
6,7 - Две наружные полусферы и две внутренние полусферы.

13.

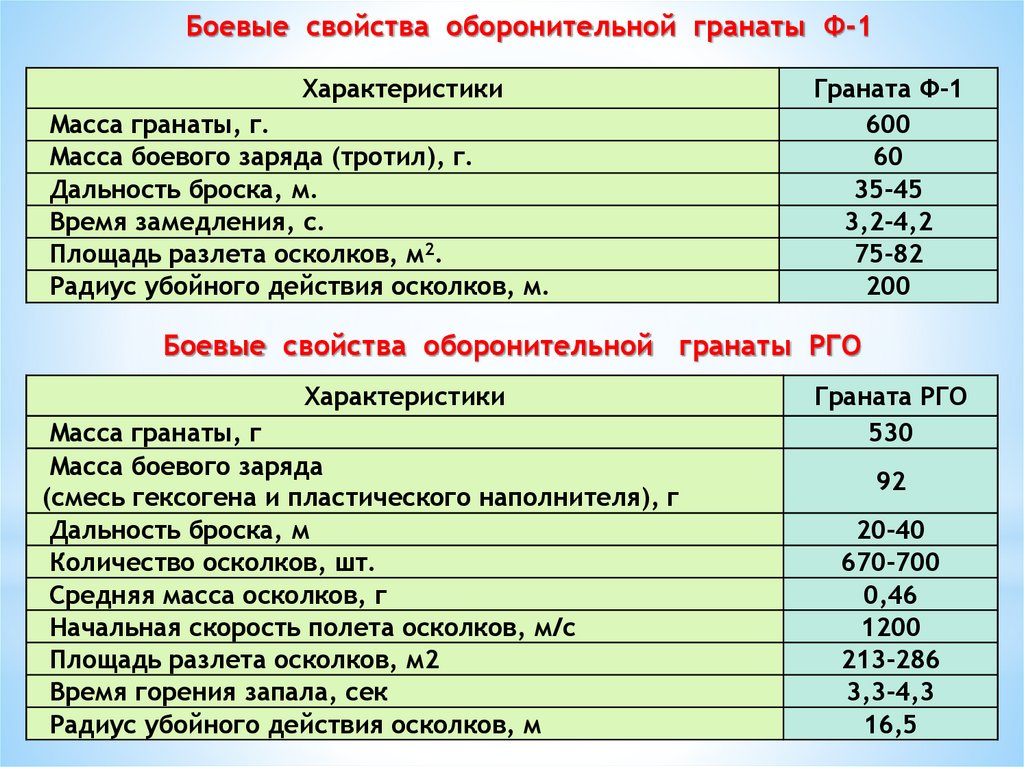

Боевые свойства оборонительной гранаты Ф-1
Характеристики
Масса гранаты, г.
Масса боевого заряда (тротил), г.
Дальность броска, м.
Время замедления, с.
Площадь разлета осколков, м2.
Радиус убойного действия осколков, м.
Граната Ф-1
600
60
35-45
3,2-4,2
75-82
200
Боевые свойства оборонительной гранаты РГО
Характеристики
Масса гранаты, г
Масса боевого заряда
(смесь гексогена и пластического наполнителя), г
Дальность броска, м
Количество осколков, шт.
Средняя масса осколков, г
Начальная скорость полета осколков, м/с
Площадь разлета осколков, м2
Время горения запала, сек
Радиус убойного действия осколков, м
Граната РГО
530
92
20-40
670-700
0,46
1200
213-286
3,3-4,3
16,5

14.

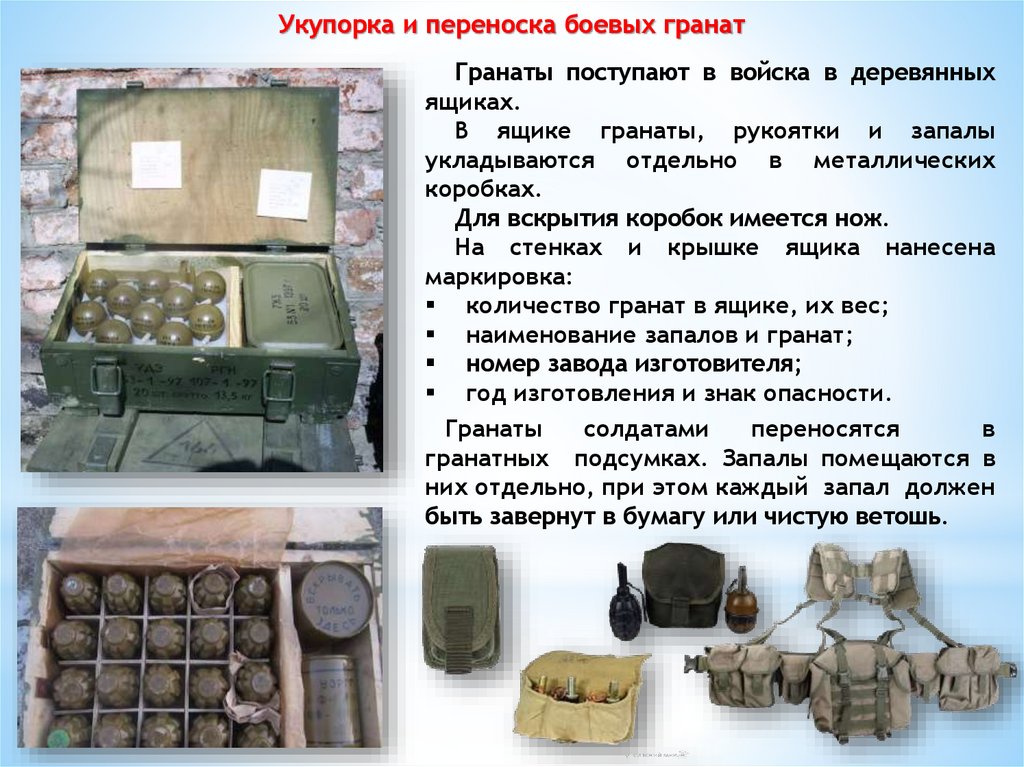

Укупорка и переноска боевых гранат
Гранаты поступают в войска в деревянных
ящиках.
В ящике гранаты, рукоятки и запалы
укладываются отдельно в металлических
коробках.
Для вскрытия коробок имеется нож.
На стенках и крышке ящика нанесена
маркировка:
количество гранат в ящике, их вес;
наименование запалов и гранат;
номер завода изготовителя;
год изготовления и знак опасности.
Гранаты
солдатами
переносятся
в
гранатных подсумках. Запалы помещаются в
них отдельно, при этом каждый запал должен
быть завернут в бумагу или чистую ветошь.

15.

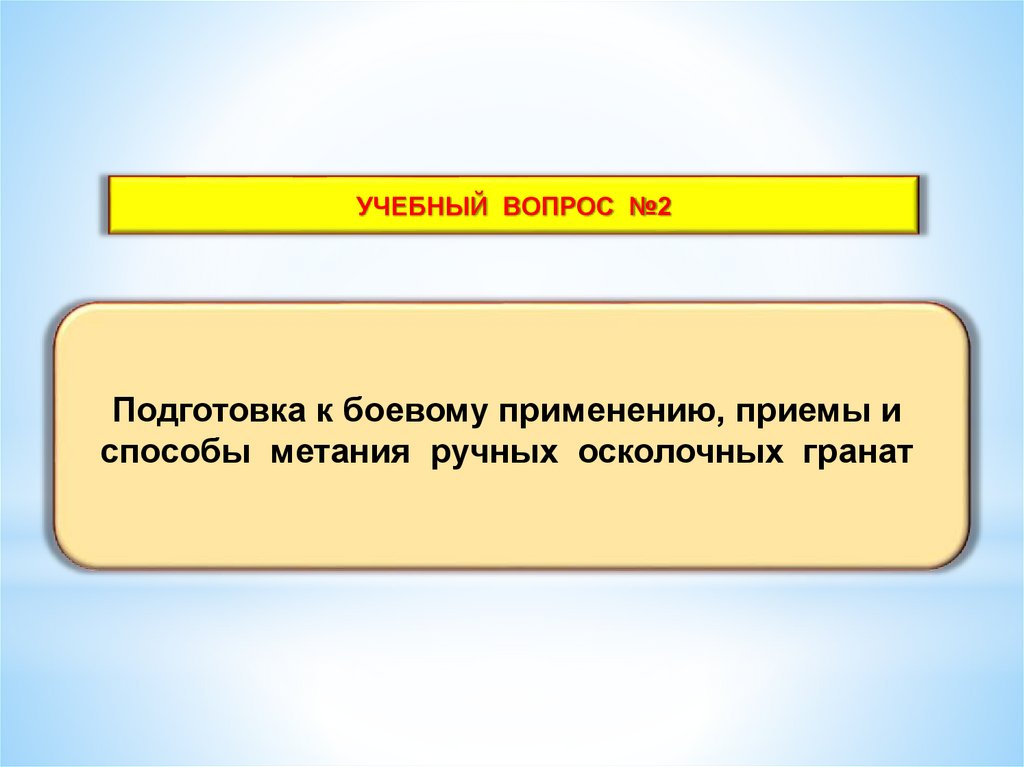

УЧЕБНЫЙ ВОПРОС №2
Подготовка к боевому применению, приемы и
способы метания ручных осколочных гранат

16.

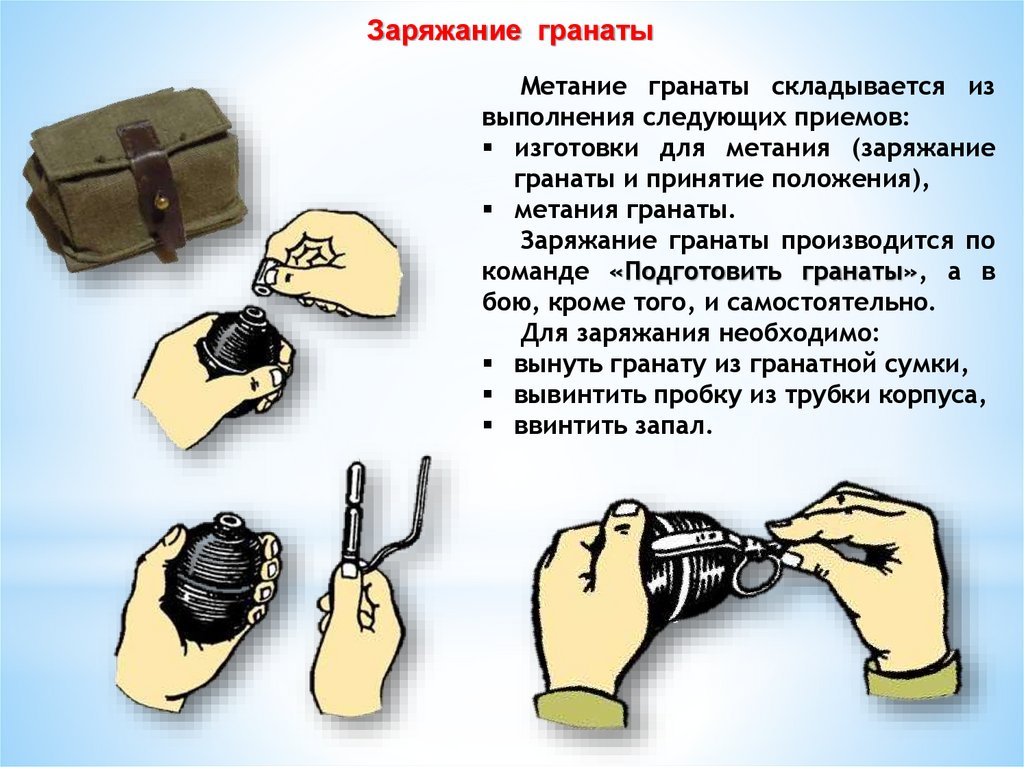

Заряжание гранаты
Метание гранаты складывается из
выполнения следующих приемов:
изготовки для метания (заряжание
гранаты и принятие положения),
метания гранаты.
Заряжание гранаты производится по
команде «Подготовить гранаты», а в
бою, кроме того, и самостоятельно.
Для заряжания необходимо:
вынуть гранату из гранатной сумки,
вывинтить пробку из трубки корпуса,
ввинтить запал.

17.

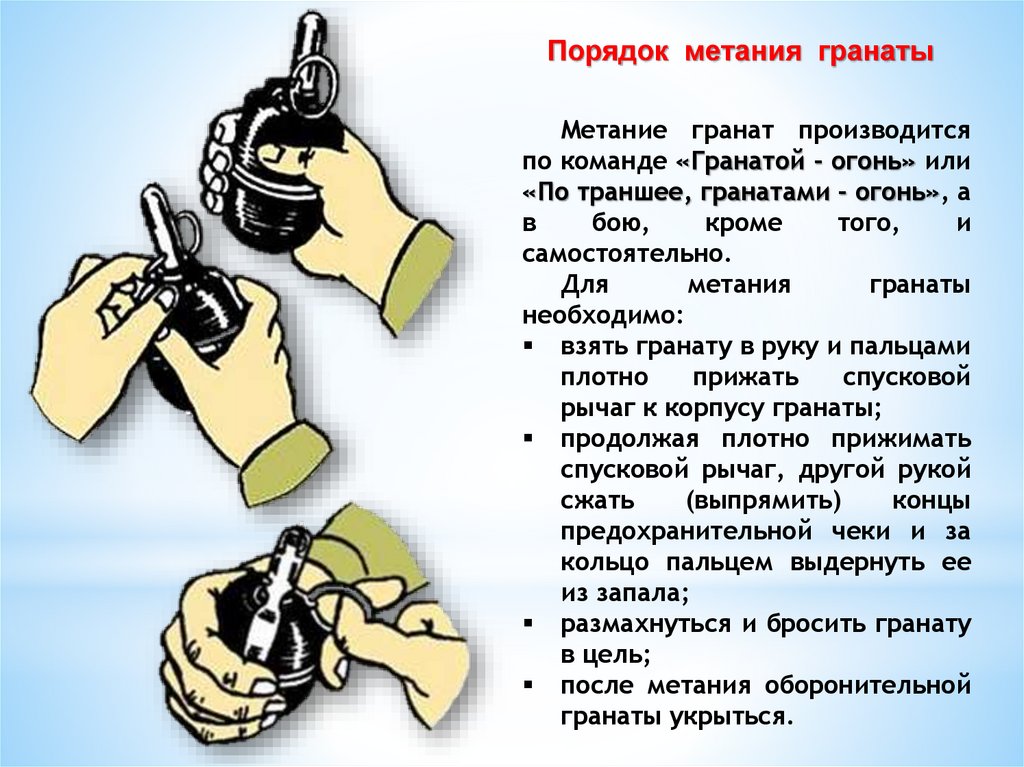

Порядок метания гранаты
Метание гранат производится
по команде «Гранатой - огонь» или
«По траншее, гранатами - огонь», а
в
бою,
кроме
того,
и
самостоятельно.
Для
метания
гранаты
необходимо:
взять гранату в руку и пальцами
плотно
прижать
спусковой
рычаг к корпусу гранаты;
продолжая плотно прижимать
спусковой рычаг, другой рукой
сжать
(выпрямить)
концы
предохранительной чеки и за
кольцо пальцем выдернуть ее
из запала;
размахнуться и бросить гранату
в цель;
после метания оборонительной
гранаты укрыться.

18.

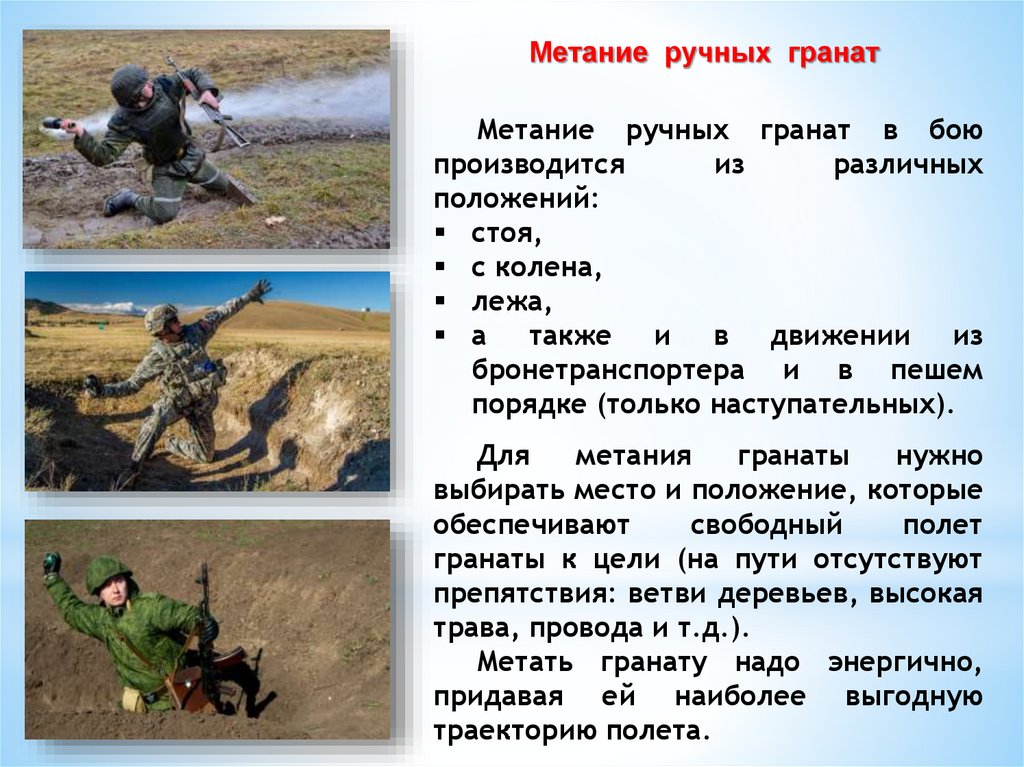

Метание ручных гранат
Метание ручных гранат в бою
производится
из
различных
положений:
стоя,
с колена,
лежа,
а также и в движении из
бронетранспортера и в пешем
порядке (только наступательных).
Для
метания
гранаты
нужно
выбирать место и положение, которые
обеспечивают
свободный
полет
гранаты к цели (на пути отсутствуют
препятствия: ветви деревьев, высокая
трава, провода и т.д.).
Метать гранату надо энергично,
придавая ей наиболее выгодную
траекторию полета.

19.

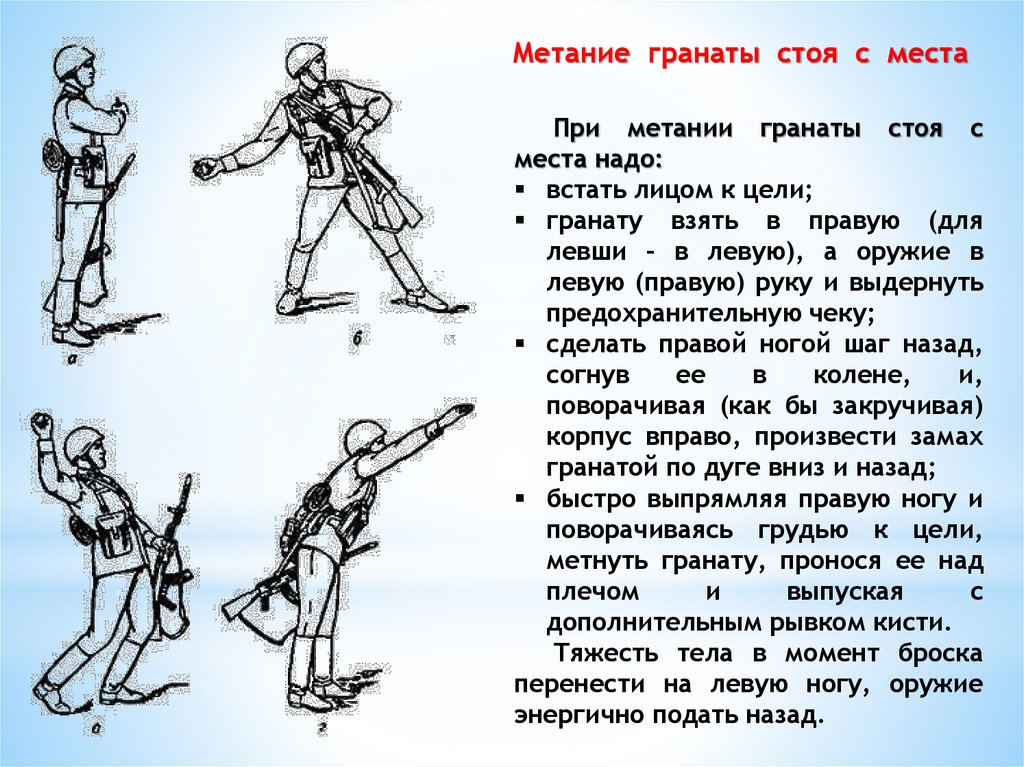

Метание гранаты стоя с места
При метании гранаты стоя с
места надо:
встать лицом к цели;
гранату взять в правую (для
левши - в левую), а оружие в
левую (правую) руку и выдернуть
предохранительную чеку;
сделать правой ногой шаг назад,
согнув
ее
в
колене,
и,
поворачивая (как бы закручивая)
корпус вправо, произвести замах
гранатой по дуге вниз и назад;
быстро выпрямляя правую ногу и
поворачиваясь грудью к цели,
метнуть гранату, пронося ее над
плечом
и
выпуская
с
дополнительным рывком кисти.
Тяжесть тела в момент броска
перенести на левую ногу, оружие
энергично подать назад.

20.

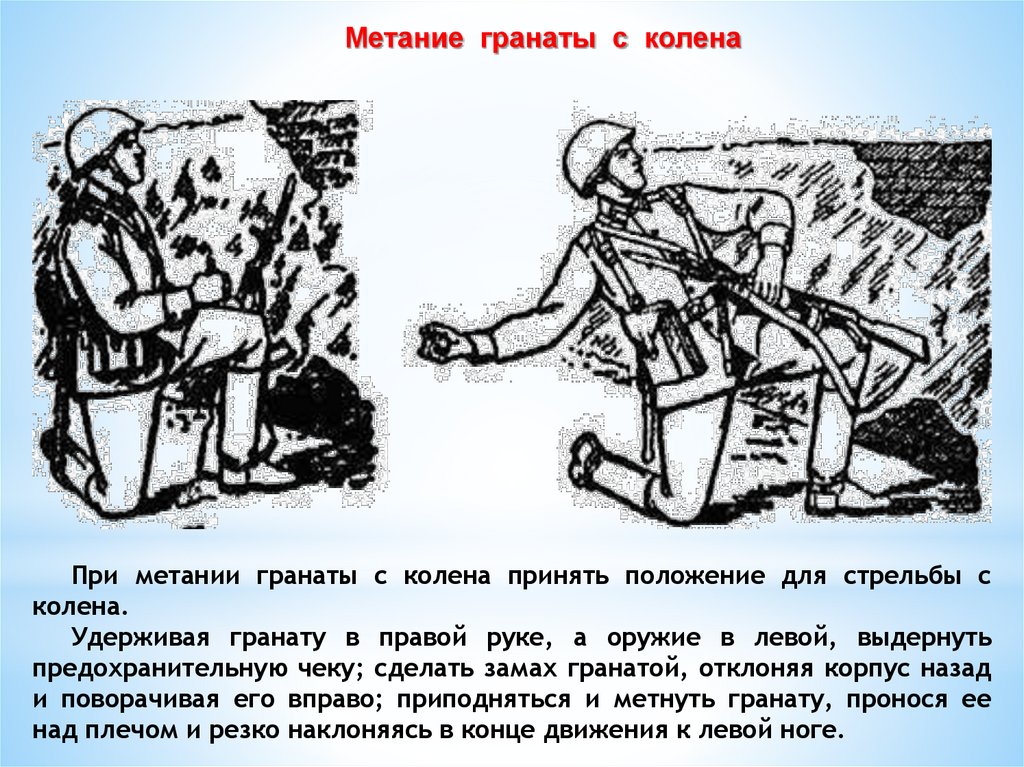

Метание гранаты с колена
При метании гранаты с колена принять положение для стрельбы с
колена.
Удерживая гранату в правой руке, а оружие в левой, выдернуть
предохранительную чеку; сделать замах гранатой, отклоняя корпус назад
и поворачивая его вправо; приподняться и метнуть гранату, пронося ее
над плечом и резко наклоняясь в конце движения к левой ноге.

21.

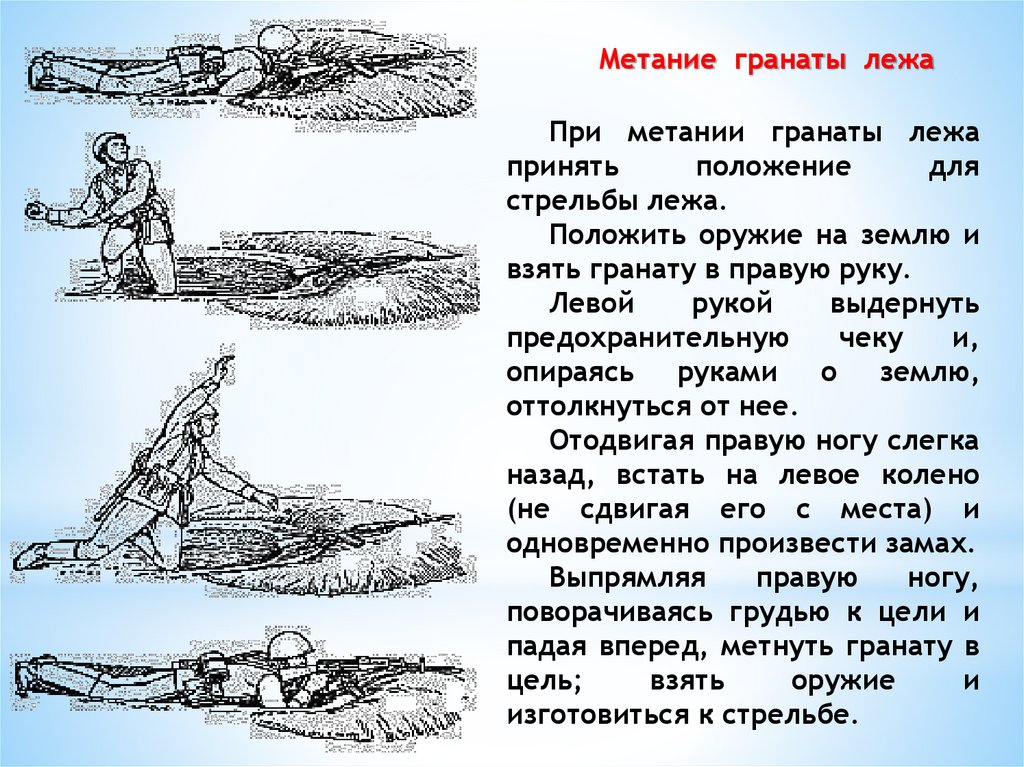

Метание гранаты лежа
При метании гранаты лежа
принять
положение
для
стрельбы лежа.
Положить оружие на землю и
взять гранату в правую руку.
Левой
рукой
выдернуть
предохранительную
чеку
и,
опираясь руками о землю,
оттолкнуться от нее.
Отодвигая правую ногу слегка
назад, встать на левое колено
(не сдвигая его с места) и
одновременно произвести замах.
Выпрямляя
правую
ногу,
поворачиваясь грудью к цели и
падая вперед, метнуть гранату в
цель;
взять
оружие
и
изготовиться к стрельбе.

22.

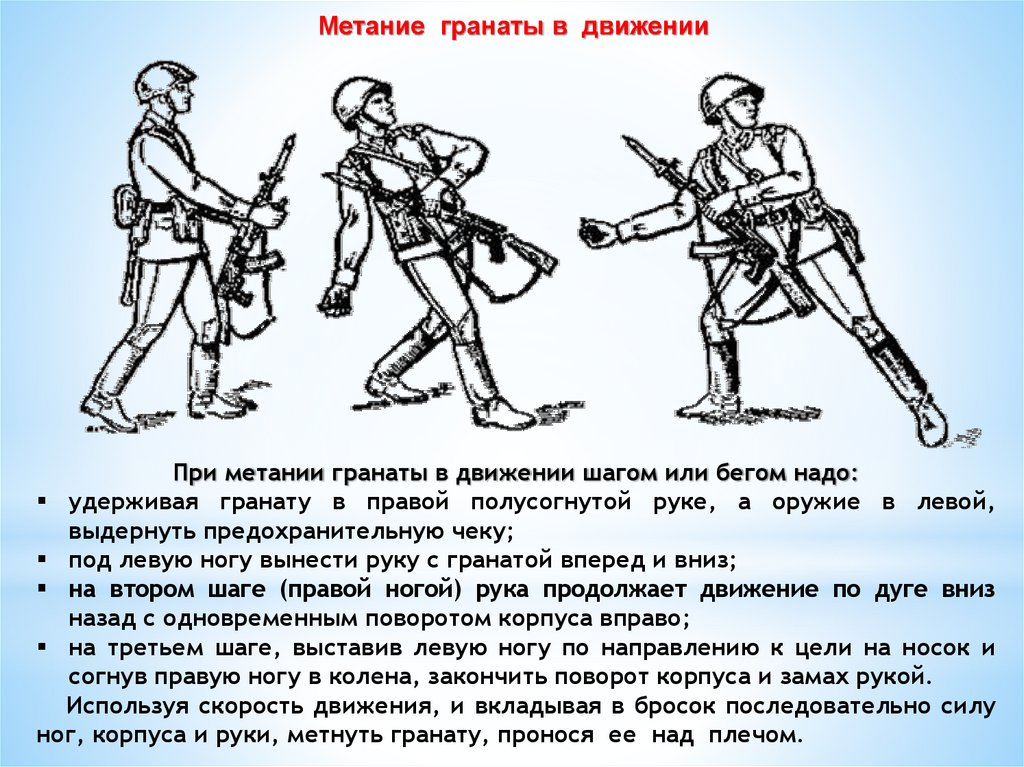

Метание гранаты в движении
При метании гранаты в движении шагом или бегом надо:
удерживая гранату в правой полусогнутой руке, а оружие в левой,
выдернуть предохранительную чеку;
под левую ногу вынести руку с гранатой вперед и вниз;
на втором шаге (правой ногой) рука продолжает движение по дуге вниз
назад с одновременным поворотом корпуса вправо;
на третьем шаге, выставив левую ногу по направлению к цели на носок и
согнув правую ногу в колена, закончить поворот корпуса и замах рукой.
Используя скорость движения, и вкладывая в бросок последовательно силу
ног, корпуса и руки, метнуть гранату, пронося ее над плечом.

23.

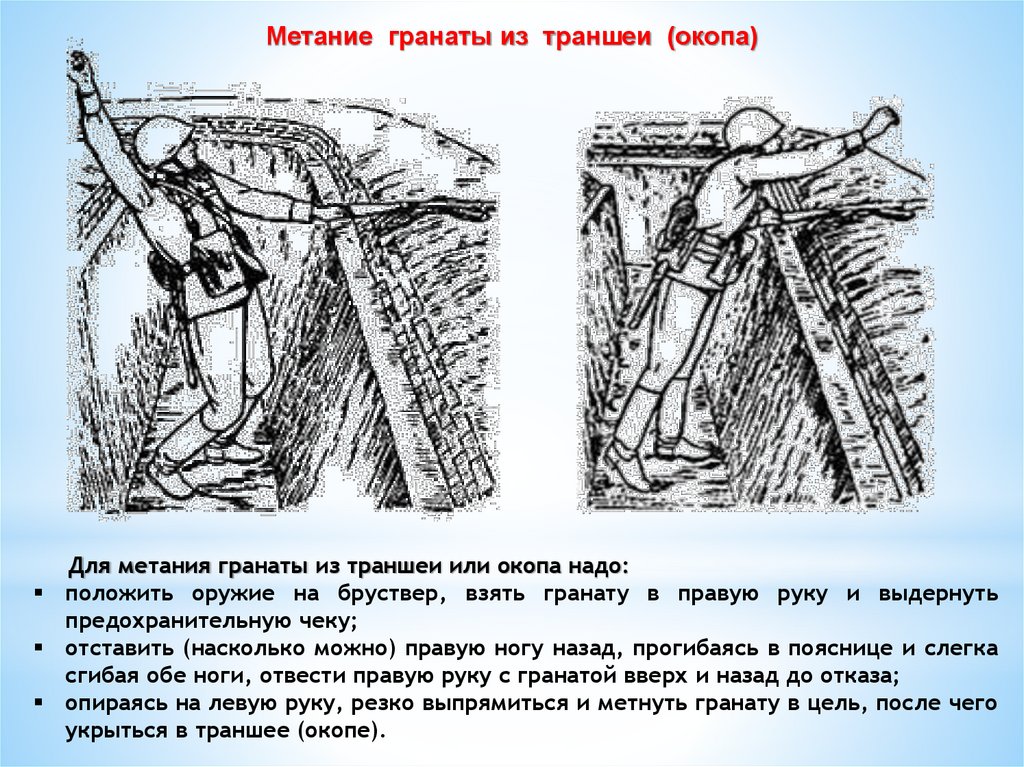

Метание гранаты из траншеи (окопа)
Для метания гранаты из траншеи или окопа надо:
положить оружие на бруствер, взять гранату в правую руку и выдернуть
предохранительную чеку;
отставить (насколько можно) правую ногу назад, прогибаясь в пояснице и слегка
сгибая обе ноги, отвести правую руку с гранатой вверх и назад до отказа;
опираясь на левую руку, резко выпрямиться и метнуть гранату в цель, после чего
укрыться в траншее (окопе).

24.

СИБИРСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ НАУКИ И ТЕХНОЛОГИЙ
ИМЕНИ АКАДЕМИКА М. Ф. РЕШЕТНЕВА
кафедра ГРАУ
Групповое занятие по разделу
ОВП.05. ОГНЕВАЯ ПОДГОТОВКА
Тема №1: Материальная часть
стрелкового оружия и ручных
осколочных гранат.
Занятие №6: Ручные осколочные гранаты.
г. Красноярск

25.

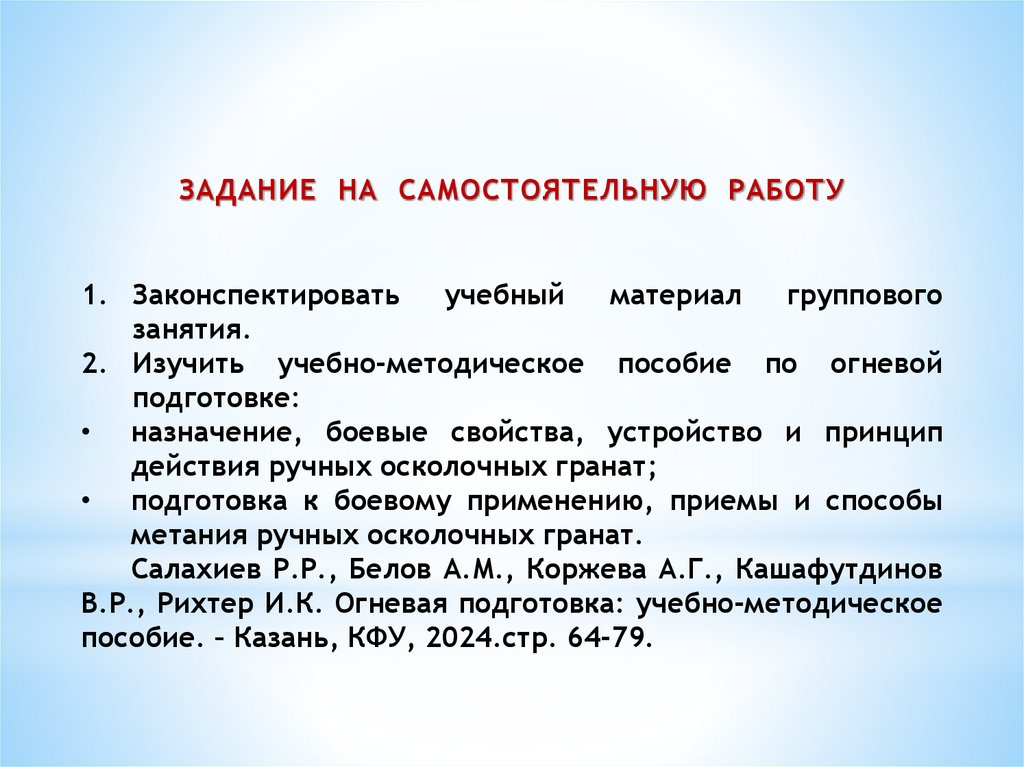

ЗАДАНИЕ НА САМОСТОЯТЕЛЬНУЮ РАБОТУ
1. Законспектировать
учебный
материал
группового
занятия.
2. Изучить учебно-методическое пособие по огневой
подготовке:
• назначение, боевые свойства, устройство и принцип
действия ручных осколочных гранат;
• подготовка к боевому применению, приемы и способы
метания ручных осколочных гранат.
Салахиев Р.Р., Белов А.М., Коржева А.Г., Кашафутдинов
В.Р., Рихтер И.К. Огневая подготовка: учебно-методическое
пособие. – Казань, КФУ, 2024.стр. 64-79.

26.

Метание ручных гранат
