1.  ИНЖЕНЕРНАЯ  ПОДГОТОВКА ПЛОЩАДКИ

ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ
ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ИРКУТСКОЙ ОБЛАСТИ
«ИРКУТСКИЙ КОЛЛЕДЖ АВТОМОБИЛЬНОГО ТРАНСПОРТА И
ДОРОЖНОГО СТРОИТЕЛЬСТВА»
(ГБПОУ ИО «ИКАТ и ДС»)
ИНЖЕНЕРНАЯ ПОДГОТОВКА
ПЛОЩАДКИ
ПО ДИСЦИПЛИНЕ МДК.02.01. ОРГАНИЗАЦИЯ
ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ НА ОБЪЕКТЕ
КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА
ПРЕПОДАВАТЕЛЬ СЕДЕЛЬНИКОВА Л.В.

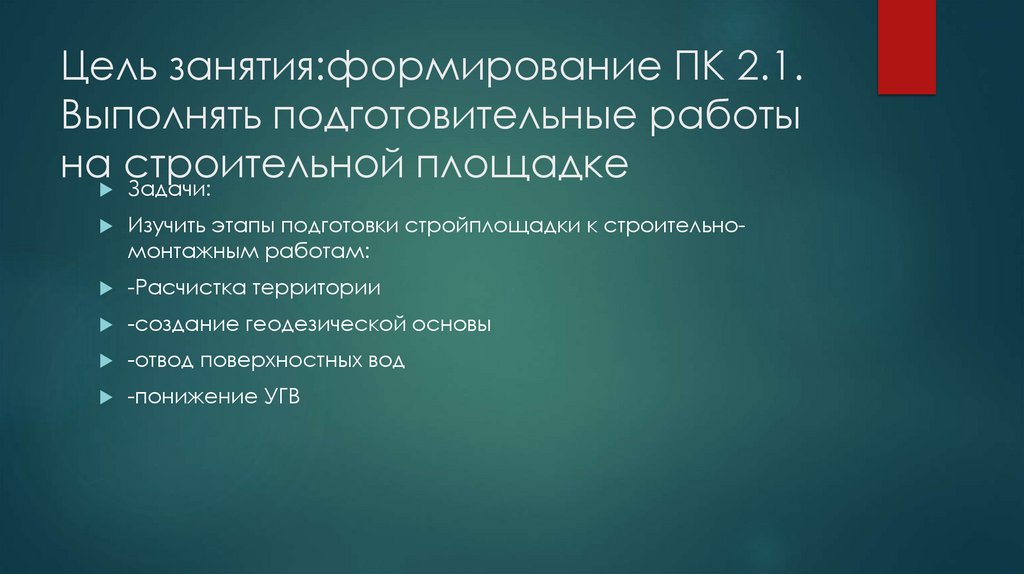

2. Цель занятия:формирование ПК 2.1. Выполнять подготовительные работы на строительной площадке

Задачи:
Изучить этапы подготовки стройплощадки к строительномонтажным работам:
-Расчистка территории
-создание геодезической основы
-отвод поверхностных вод
-понижение УГВ

3.

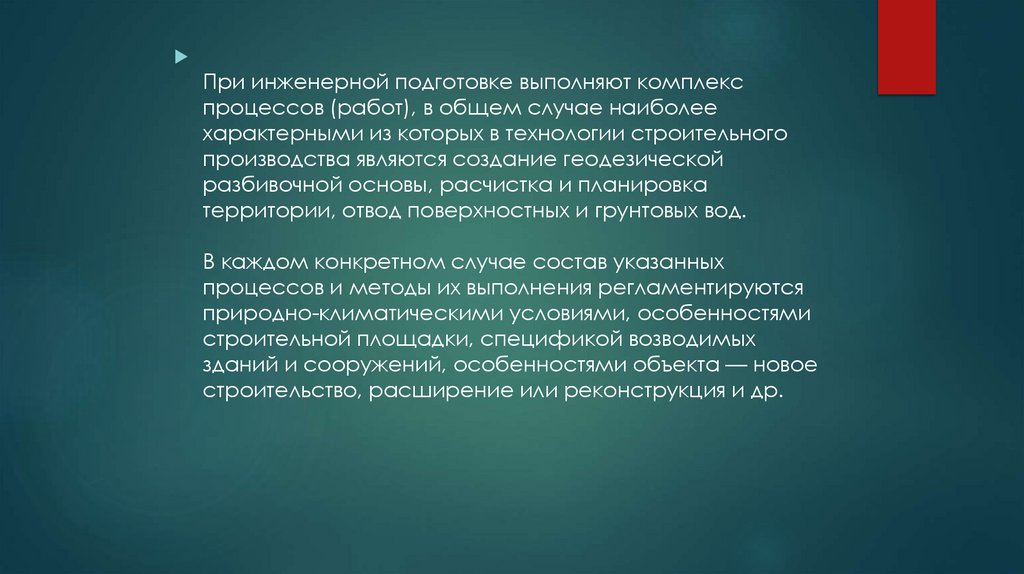

При инженерной подготовке выполняют комплекс
процессов (работ), в общем случае наиболее
характерными из которых в технологии строительного
производства являются создание геодезической
разбивочной основы, расчистка и планировка
территории, отвод поверхностных и грунтовых вод.
В каждом конкретном случае состав указанных
процессов и методы их выполнения регламентируются
природно-климатическими условиями, особенностями
строительной площадки, спецификой возводимых
зданий и сооружений, особенностями объекта — новое
строительство, расширение или реконструкция и др.

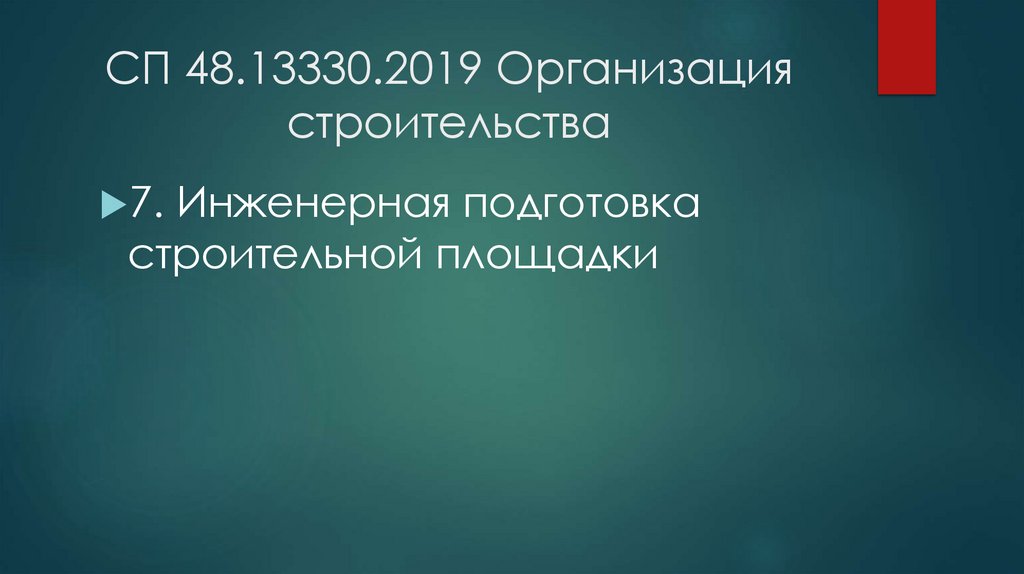

4. СП 48.13330.2019 Организация строительства

7. Инженерная подготовка
строительной площадки

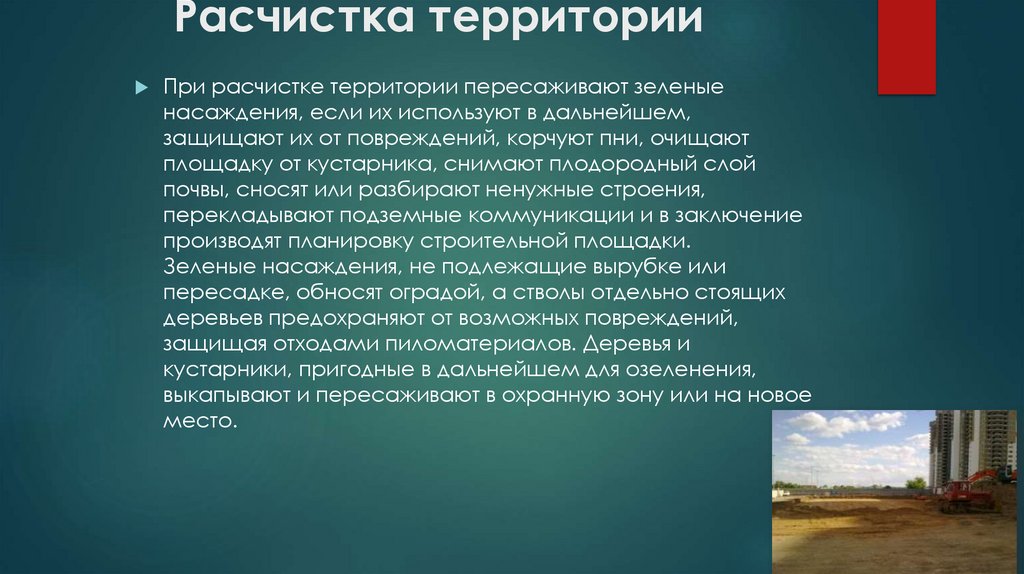

5. Расчистка территории

При расчистке территории пересаживают зеленые
насаждения, если их используют в дальнейшем,
защищают их от повреждений, корчуют пни, очищают
площадку от кустарника, снимают плодородный слой
почвы, сносят или разбирают ненужные строения,
перекладывают подземные коммуникации и в заключение
производят планировку строительной площадки.
Зеленые насаждения, не подлежащие вырубке или
пересадке, обносят оградой, а стволы отдельно стоящих
деревьев предохраняют от возможных повреждений,
защищая отходами пиломатериалов. Деревья и
кустарники, пригодные в дальнейшем для озеленения,
выкапывают и пересаживают в охранную зону или на новое
место.

6.

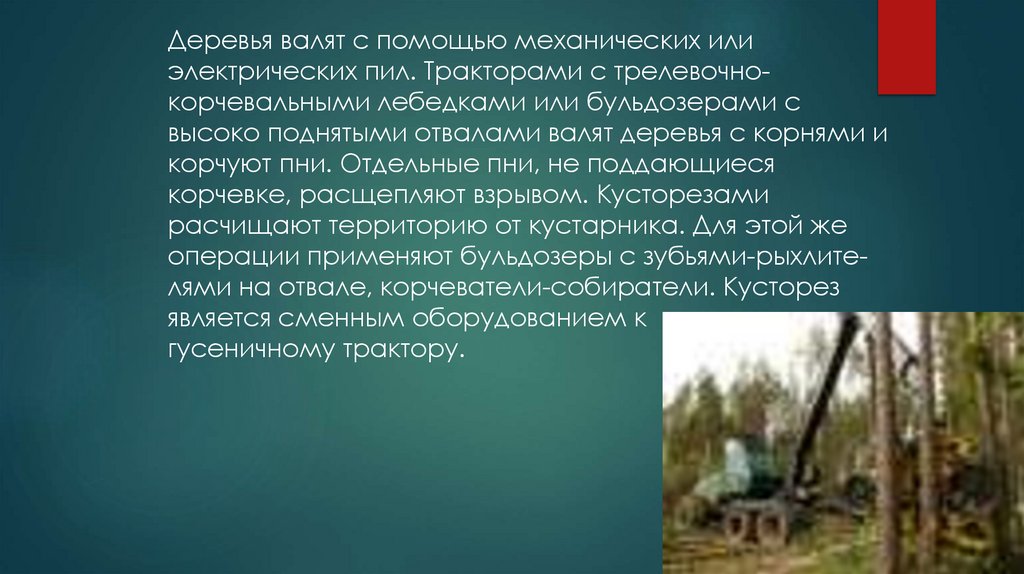

Деревья валят с помощью механических или
электрических пил. Тракторами с трелевочнокорчевальными лебедками или бульдозерами с
высоко поднятыми отвалами валят деревья с корнями и
корчуют пни. Отдельные пни, не поддающиеся
корчевке, расщепляют взрывом. Кусторезами
расчищают территорию от кустарника. Для этой же
операции применяют бульдозеры с зубьями-рыхлителями на отвале, корчеватели-собиратели. Кусторез
является сменным оборудованием к
гусеничному трактору.

7.

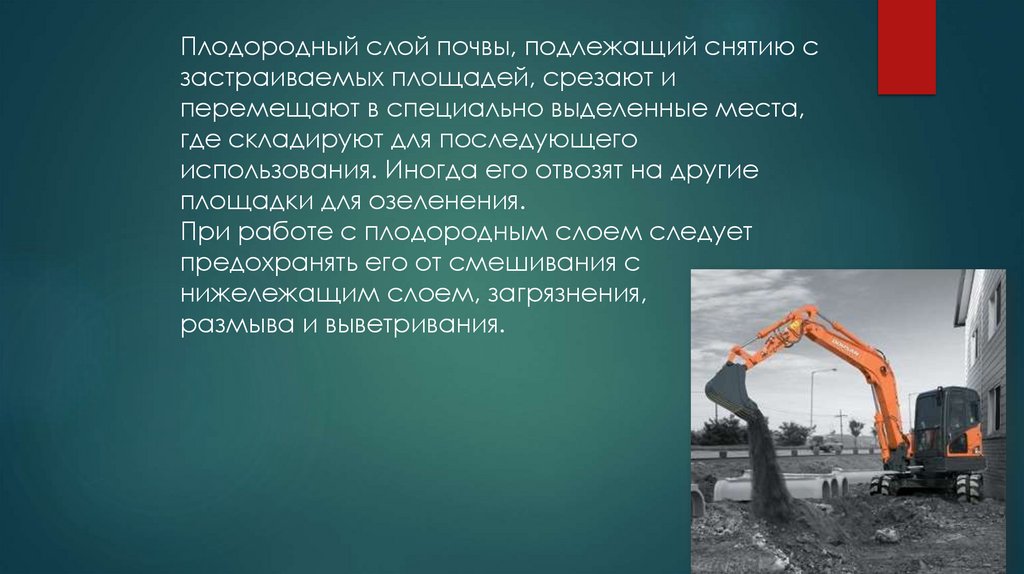

Плодородный слой почвы, подлежащий снятию с
застраиваемых площадей, срезают и
перемещают в специально выделенные места,
где складируют для последующего
использования. Иногда его отвозят на другие
площадки для озеленения.
При работе с плодородным слоем следует
предохранять его от смешивания с
нижележащим слоем, загрязнения,
размыва и выветривания.

8.

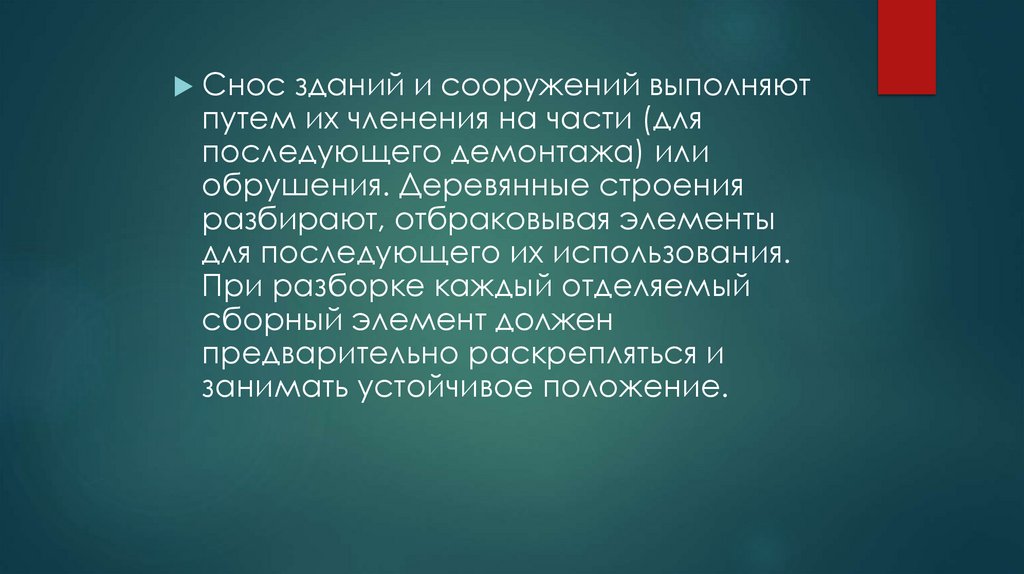

Снос зданий и сооружений выполняют
путем их членения на части (для
последующего демонтажа) или
обрушения. Деревянные строения
разбирают, отбраковывая элементы
для последующего их использования.
При разборке каждый отделяемый
сборный элемент должен
предварительно раскрепляться и
занимать устойчивое положение.

9.

Монолитные железобетонные и металлические строения разбирают по
специально разработанной схеме сноса, обеспечивающей
устойчивость строения в целом. Членение на блоки разборки начинают
со вскрытия арматуры. Затем блок закрепляют, после чего режут
арматуру и обламывают блок. Металлические элементы срезают после
раскрепления. Наибольшая масса железобетонного блока разборки
или металлического элемента не должна превышать половины
грузоподъемности кранов при наибольшем вылете крюка.

10.

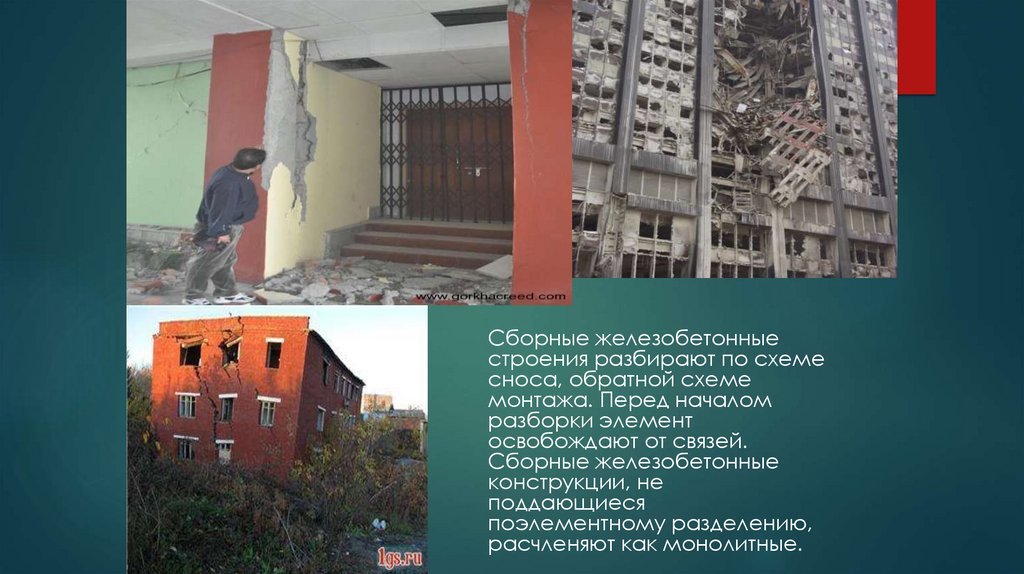

Сборные железобетонные
строения разбирают по схеме
сноса, обратной схеме
монтажа. Перед началом
разборки элемент
освобождают от связей.
Сборные железобетонные
конструкции, не
поддающиеся
поэлементному разделению,
расчленяют как монолитные.

11.

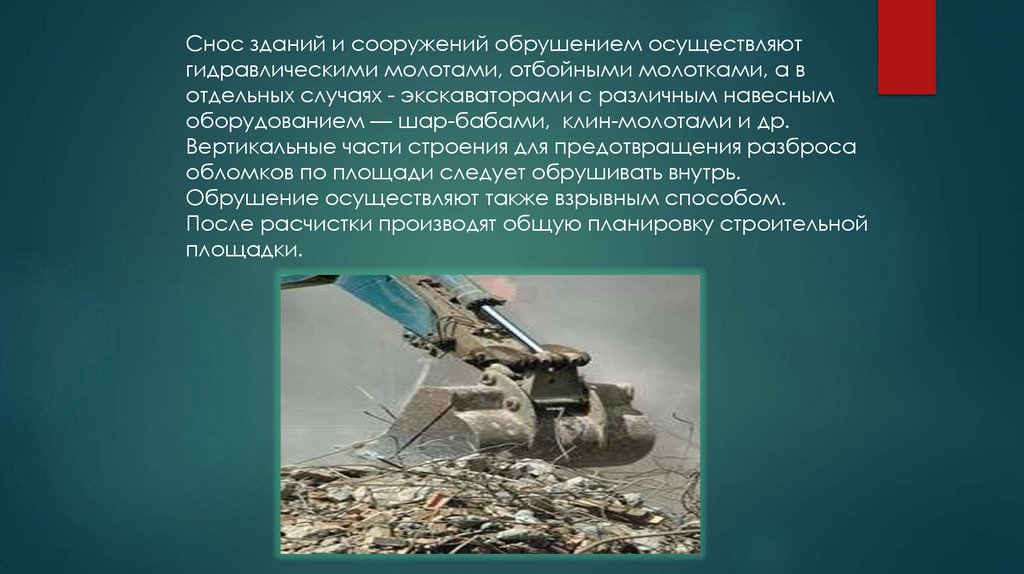

Снос зданий и сооружений обрушением осуществляют
гидравлическими молотами, отбойными молотками, а в
отдельных случаях - экскаваторами с различным навесным
оборудованием — шар-бабами, клин-молотами и др.
Вертикальные части строения для предотвращения разброса
обломков по площади следует обрушивать внутрь.
Обрушение осуществляют также взрывным способом.
После расчистки производят общую планировку строительной
площадки.

12.

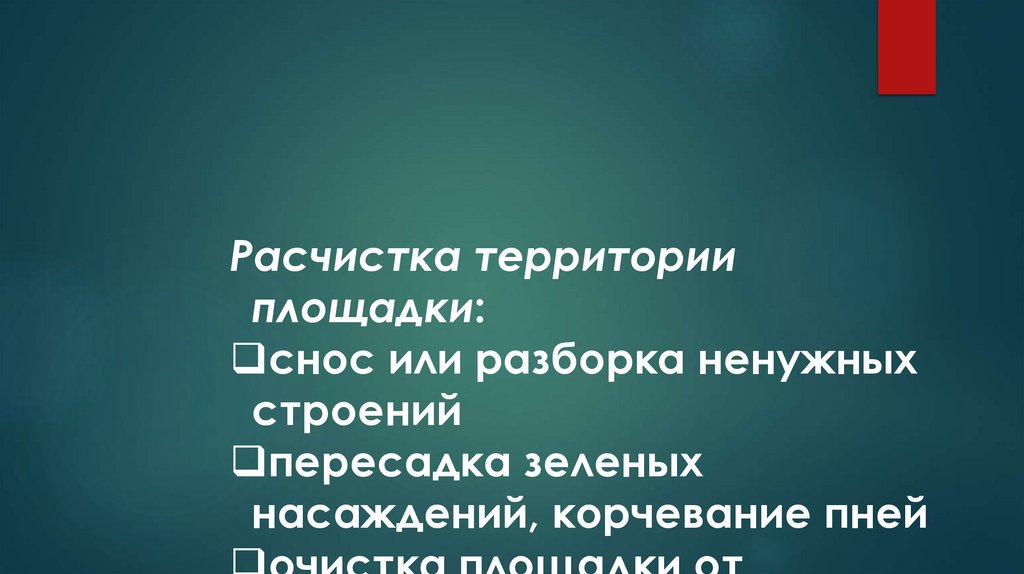

Расчистка территории
площадки:
снос или разборка ненужных
строений
пересадка зеленых
насаждений, корчевание пней

13.

Отвод поверхностных и грунтовых вод

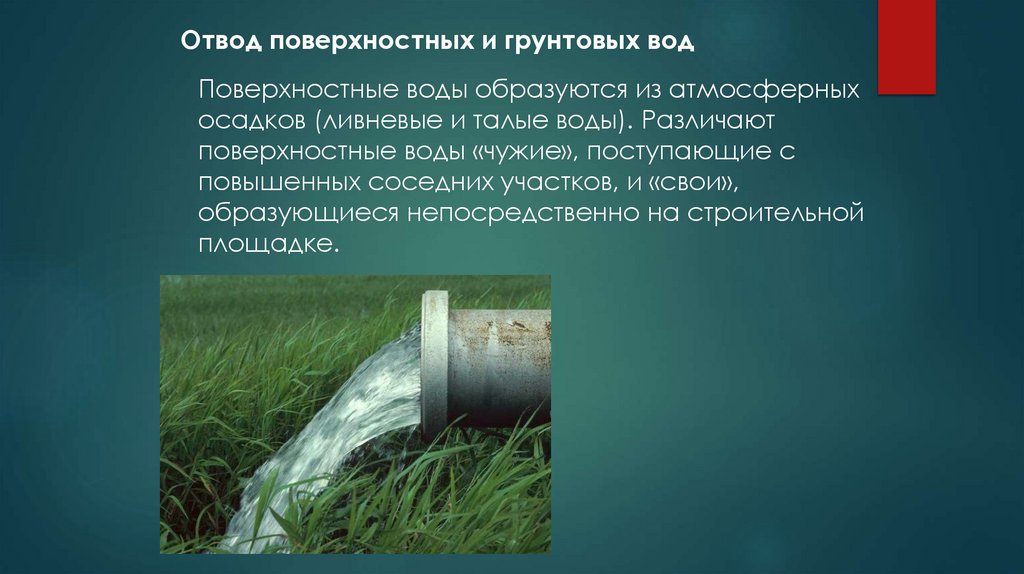

Поверхностные воды образуются из атмосферных
осадков (ливневые и талые воды). Различают
поверхностные воды «чужие», поступающие с
повышенных соседних участков, и «свои»,
образующиеся непосредственно на строительной
площадке.

14.

Территория площадки должна быть защищена от
поступления «чужих» поверхностных вод, для чего их
перехватывают и отводят за пределы площадки. Для
перехвата вод делают нагорные водоотводные канавы
или обваловывание вдоль границ строительной
площадки в повышенной ее части.

15.

Защита площадки от поступления поверхностных
вод.
1 — бассейн стока воды; 2 — нагорная канава; 3 —
строительная площадка
15

16.

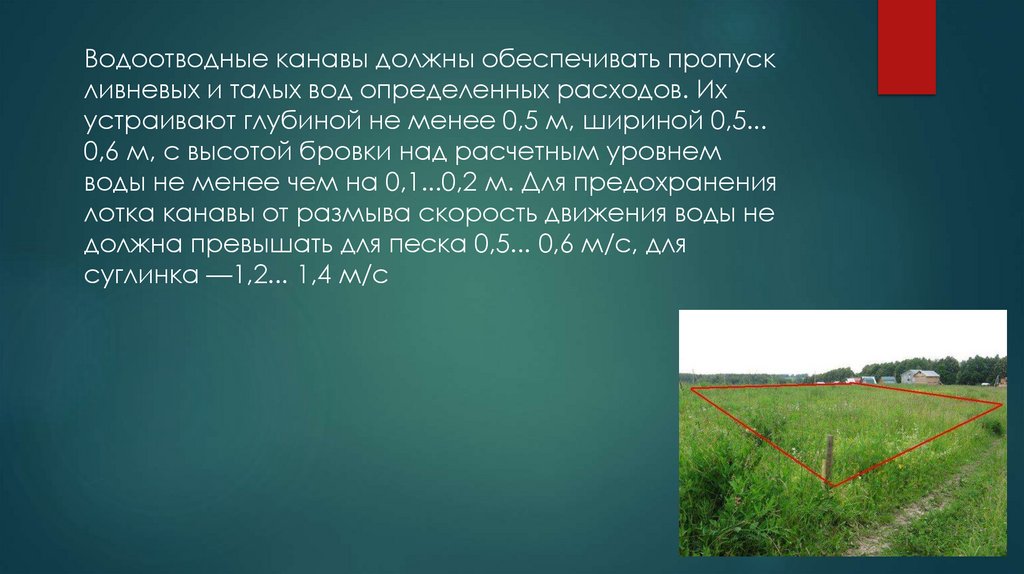

Водоотводные канавы должны обеспечивать пропуск
ливневых и талых вод определенных расходов. Их
устраивают глубиной не менее 0,5 м, шириной 0,5...
0,6 м, с высотой бровки над расчетным уровнем
воды не менее чем на 0,1...0,2 м. Для предохранения
лотка канавы от размыва скорость движения воды не
должна превышать для песка 0,5... 0,6 м/с, для
суглинка —1,2... 1,4 м/с

17.

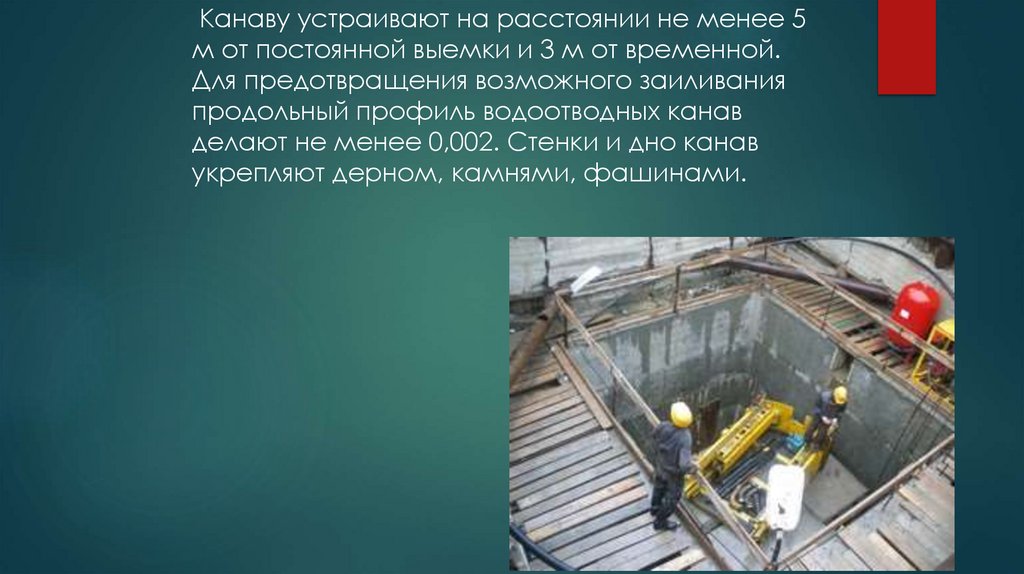

Канаву устраивают на расстоянии не менее 5
м от постоянной выемки и 3 м от временной.
Для предотвращения возможного заиливания
продольный профиль водоотводных канав
делают не менее 0,002. Стенки и дно канав
укрепляют дерном, камнями, фашинами.

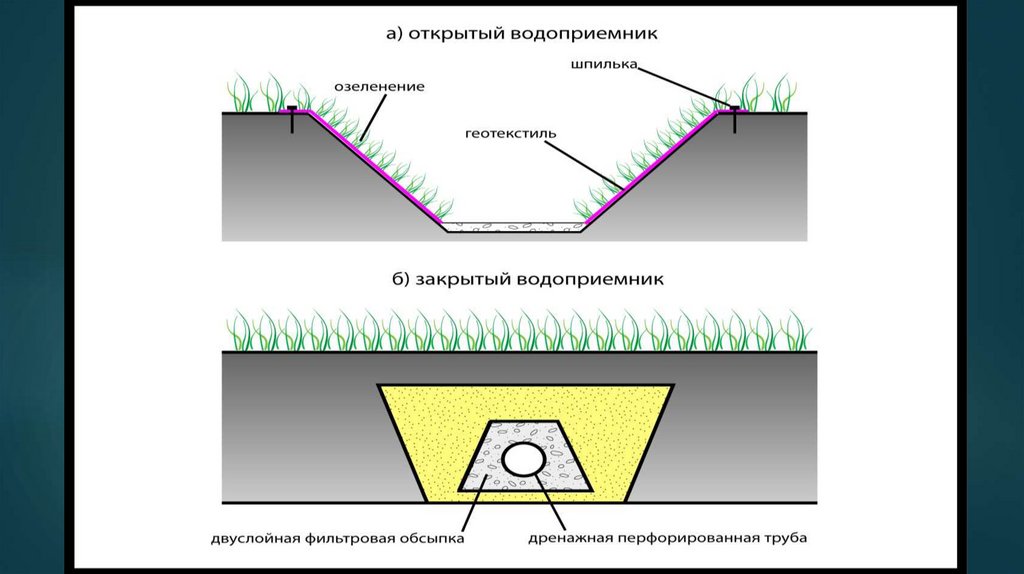

18.

19.

При сильном обводнении площадки грунтовыми
водами с высоким уровнем горизонта осушение
осуществляют дренажными системами. Дренажные системы бывают открытого и закрытого
типов. Открытый дренаж применяют при грунтах с
малым коэффициентом фильтрации при
необходимости понижения
уровня грунтовых вод на
небольшую глубину –
0,3...0,4 м. Их устраивают
в виде канав глубиной
0,5...0,7 м, на дно которых
укладывают слой
крупнозернистого
песка, гравия или щебня
толщиной 10... 15 см.

20.

Рис 1.11. Открытый водоотлив из котлована (а) и траншеи
(б): 1 – дренажная канава; 2 – приямок (зумпф); 3 –
пониженный уровень грунтовых вод; 4 – дренажная
пригрузка; 5 – насос; 6 – шпунтовое крепление; 7 –
инвентарные распорки; 8 – всасывающий рукав с сеткой
(фильтром); Н – высота всасывания (до 5-6 м)

21.

Закрытый дренаж — это обычно траншеи с
уклонами в сторону сброса воды, заполняемые
дренирующим материалом (щебень, гравий, крупный
песок). При устройстве более эффективных дренажей
на дно такой траншеи укладывают перфорированные в
боковых поверхностях трубы — керамические, бетонные,
асбестоцементные, деревянные. Такие дренажи
собирают и отводят воду лучше, так как скорость
движения воды в трубах выше, чем в дренирующем
материале. Закрытые дренажи должны быть заложены
ниже уровня промерзания грунта и иметь продольный
уклон не менее 0,005.

22.

Рис 1.10. Схема закрытого
дренажа для
осушения территории: 1 –
местный грунт;
2
–
средне
или
мелкозернистый песок; 3 -
крупнозернистый песок; 4 –
гравий; 5 -
перфорированная труба; 6
– уплотненный слой

23.

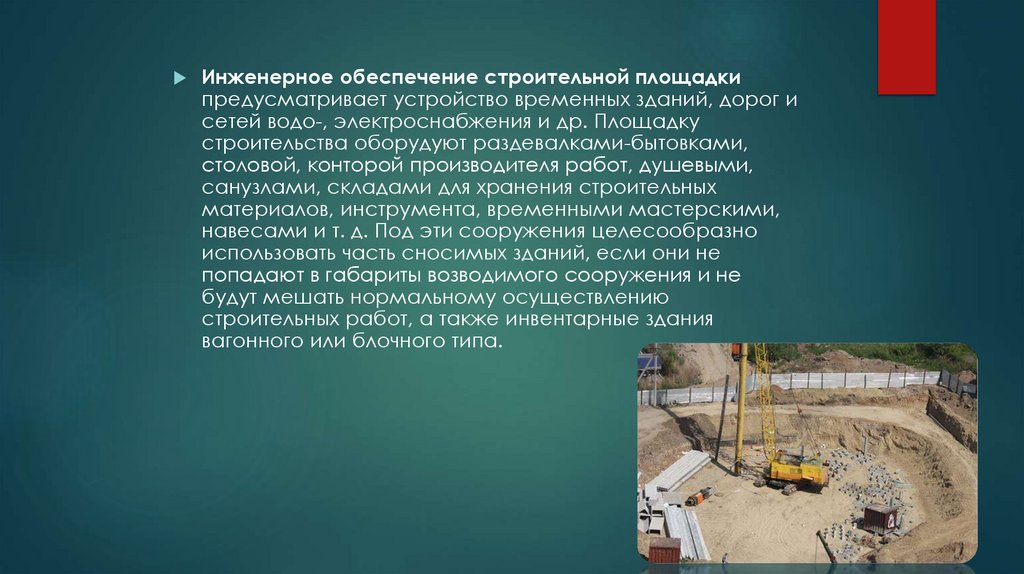

Инженерное обеспечение строительной площадки
предусматривает устройство временных зданий, дорог и
сетей водо-, электроснабжения и др. Площадку
строительства оборудуют раздевалками-бытовками,
столовой, конторой производителя работ, душевыми,
санузлами, складами для хранения строительных
материалов, инструмента, временными мастерскими,
навесами и т. д. Под эти сооружения целесообразно
использовать часть сносимых зданий, если они не
попадают в габариты возводимого сооружения и не
будут мешать нормальному осуществлению
строительных работ, а также инвентарные здания
вагонного или блочного типа.

24.

Строительную площадку оградить забором и обозначить соответствующими
знаками и надписями.

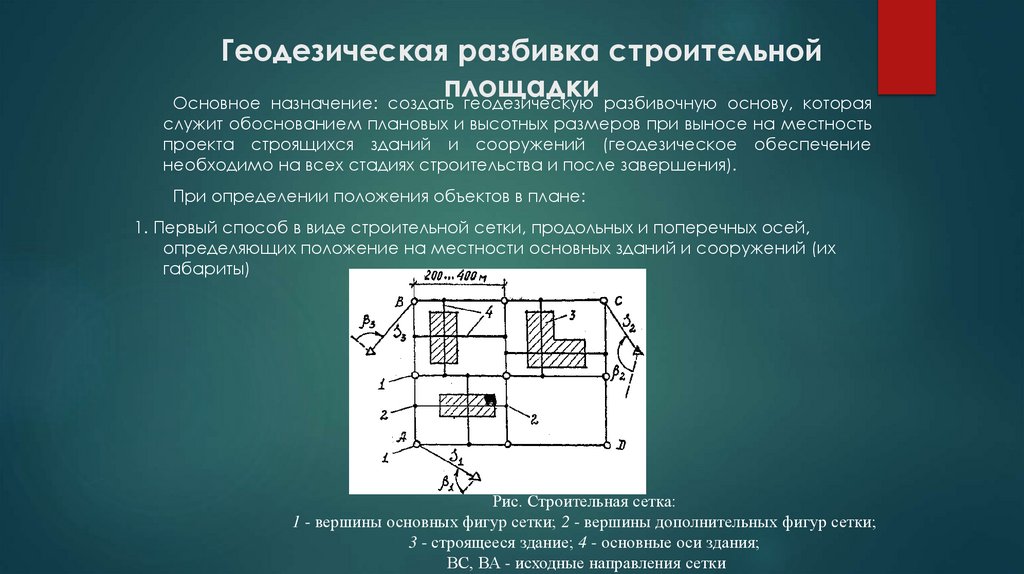

25. Геодезическая разбивка строительной площадки

Основное назначение: создать геодезическую разбивочную основу, которая
служит обоснованием плановых и высотных размеров при выносе на местность
проекта строящихся зданий и сооружений (геодезическое обеспечение
необходимо на всех стадиях строительства и после завершения).
При определении положения объектов в плане:
1. Первый способ в виде строительной сетки, продольных и поперечных осей,
определяющих положение на местности основных зданий и сооружений (их
габариты)
Рис. Строительная сетка:
1 - вершины основных фигур сетки; 2 - вершины дополнительных фигур сетки;
3 - строящееся здание; 4 - основные оси здания;
ВС, ВА - исходные направления сетки

26.

2. Второй способ в виде красных линий, продольных и поперечных осей,
определяющих положение на местности и габариты здания (для строительства
отдельных зданий в городе, поселке).
Рис. Перенос на местность основных осей здания на основе красной линии:
1 - здание; 2 - красная линия;
3 - основные оси здания

27.

Строительная сетка.
1— вершины основных фигур сетки;
2 — основные оси здания;
3— вершины дополнительных фигур сетки
27

28.

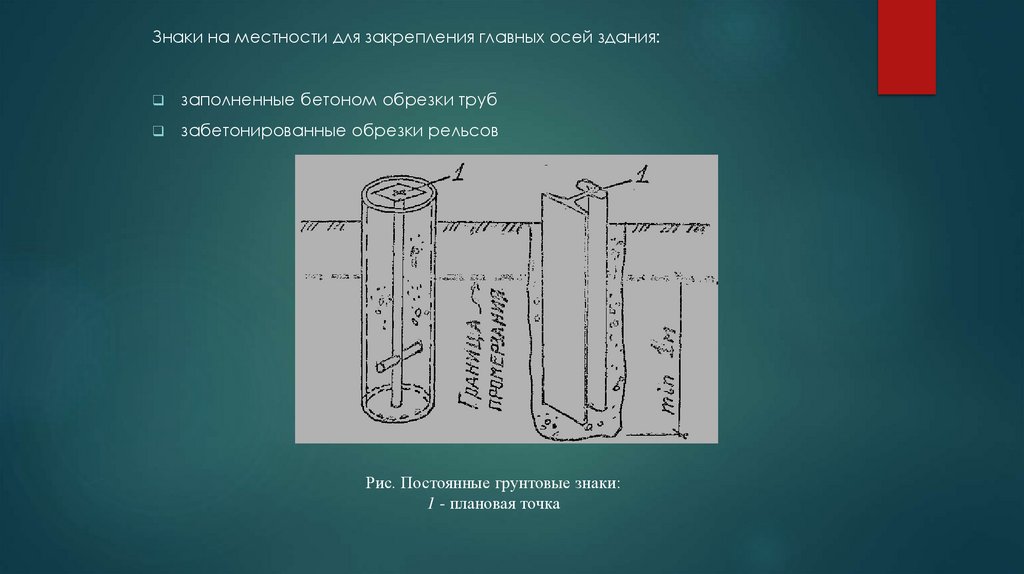

Знаки на местности для закрепления главных осей здания:
заполненные бетоном обрезки труб
забетонированные обрезки рельсов
Рис. Постоянные грунтовые знаки:
1 - плановая точка

29.

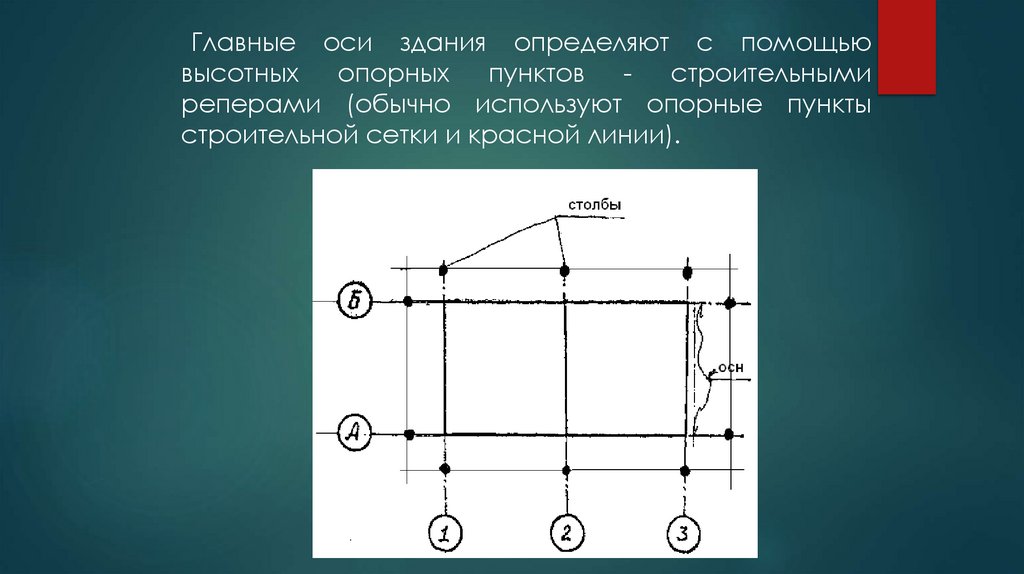

Главные оси здания определяют с помощью
высотных
опорных
пунктов
строительными
реперами (обычно используют опорные пункты
строительной сетки и красной линии).

30.

Обноска в виде отдельных секций

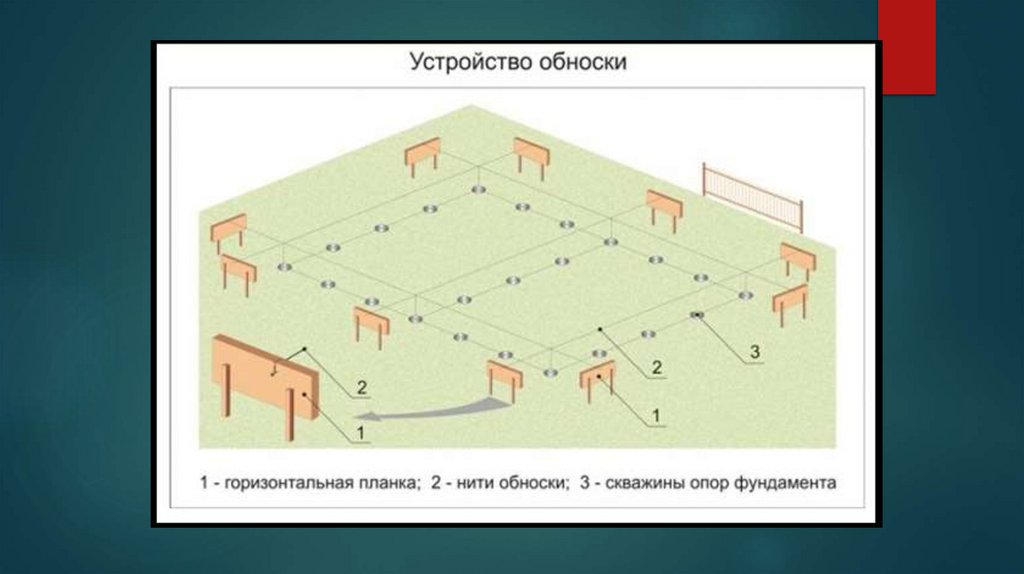

31.

32.

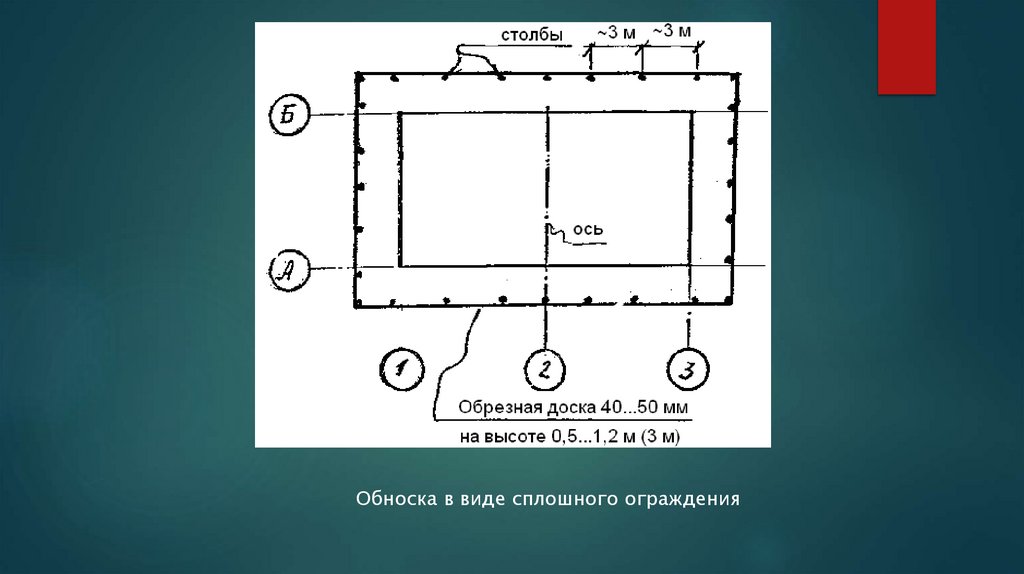

Обноска в виде сплошного ограждения

33.

Контрольные вопросы
1 Что означает «инженерная подготовка и
оборудование строительных площадок»?
2 Какие работы выполняют по расчистке
строительной площадки?
3 Какие работы относятся к подготовительным
работам по застройке стройплощадки?
4 Назовите геодезическую разбивочную основу
для плановой и высотной привязки на местности
проекта строящихся зданий и сооружений.
5 Как осуществлять отвод поверхностных и
грунтовых вод с территории строительной
площадки?
6 Постоянные и временные коммуникациям
на стройплощадке

34.

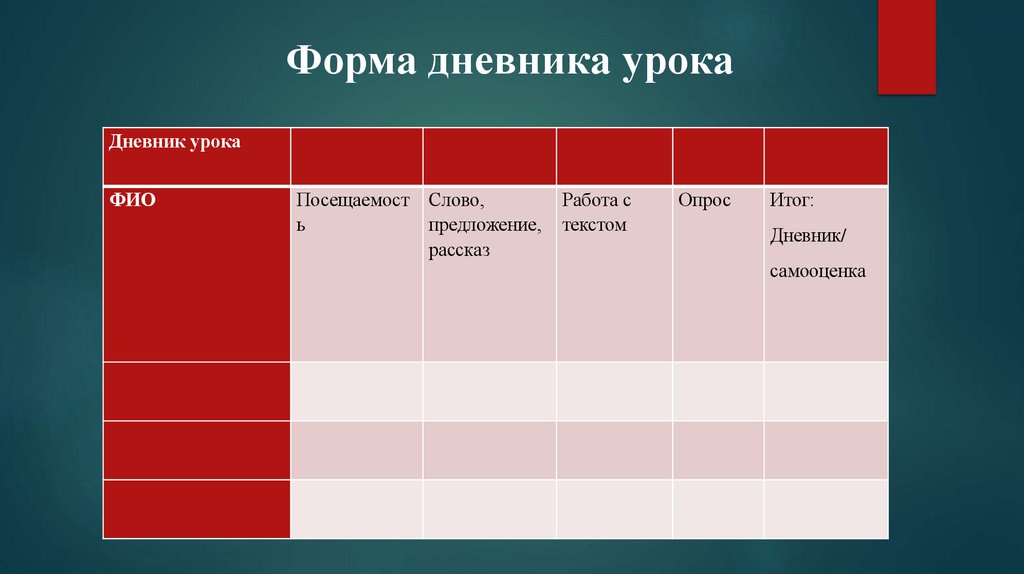

Форма дневника урока
Дневник урока
ФИО
Посещаемост
ь
Слово,
предложение,
рассказ
Работа с
текстом
Опрос
Итог:
Дневник/
самооценка

35.

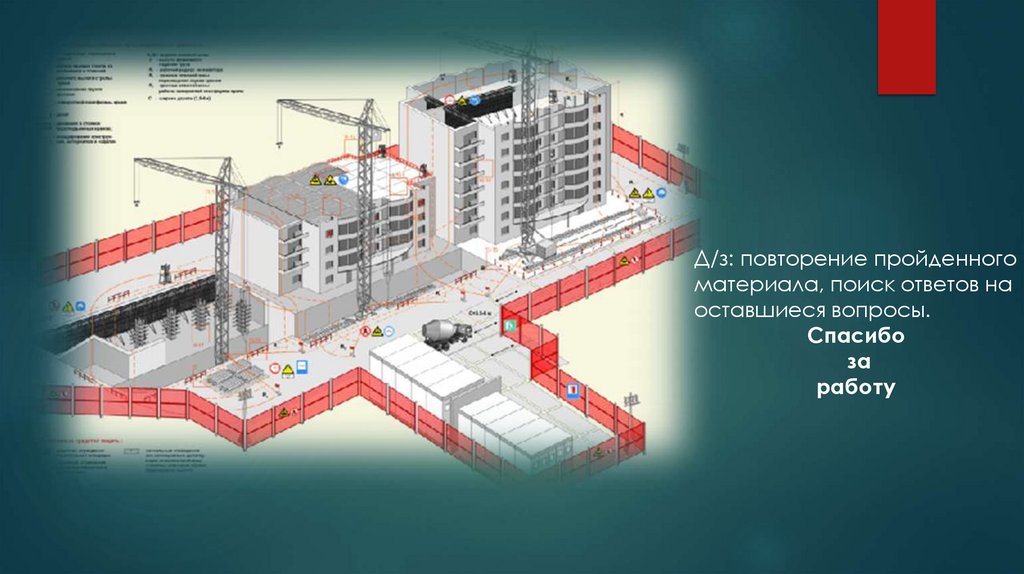

Д/з: повторение пройденного
материала, поиск ответов на
оставшиеся вопросы.
