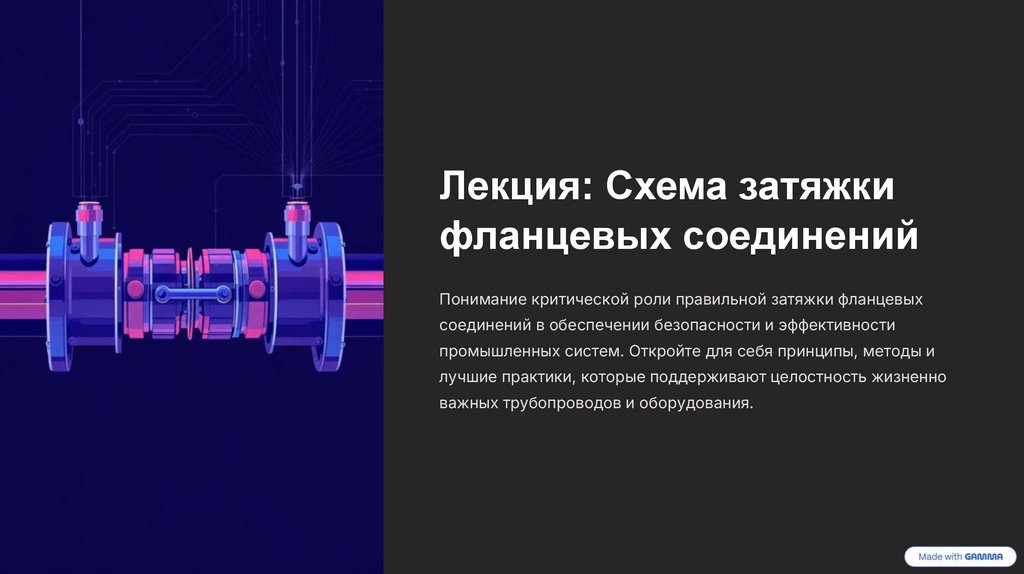

Лекция: Схема затяжки
фланцевых соединений
Понимание критической роли правильной затяжки фланцевых
соединений в обеспечении безопасности и эффективности
промышленных систем. Откройте для себя принципы, методы и
лучшие практики, которые поддерживают целостность жизненно
важных трубопроводов и оборудования.

2.

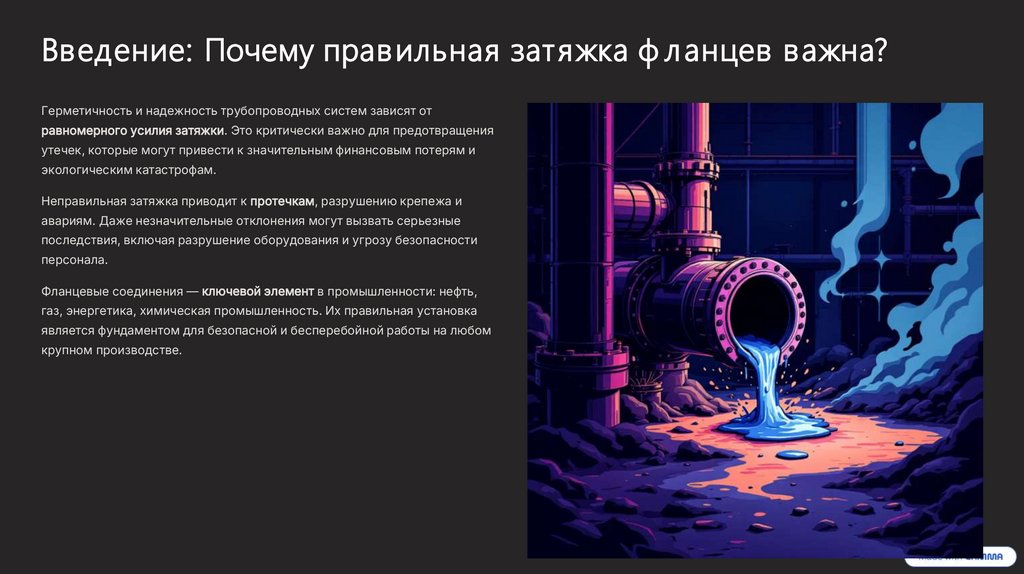

Введение: Почему прав ильная затяжка ф л анцев важна?
Герметичность и надежность трубопроводных систем зависят от
равномерного усилия затяжки. Это критически важно для предотвращения
утечек, которые могут привести к значительным финансовым потерям и
экологическим катастрофам.
Неправильная затяжка приводит к протечкам, разрушению крепежа и
авариям. Даже незначительные отклонения могут вызвать серьезные
последствия, включая разрушение оборудования и угрозу безопасности
персонала.
Фланцевые соединения — ключевой элемент в промышленности: нефть,
газ, энергетика, химическая промышленность. Их правильная установка
является фундаментом для безопасной и бесперебойной работы на любом
крупном производстве.

3.

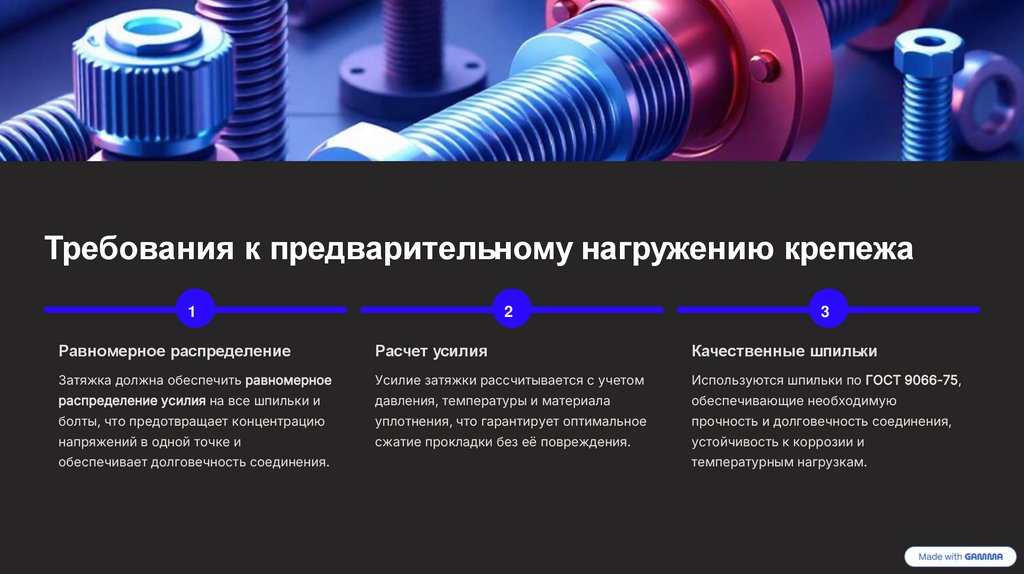

Требования к предварительному нагружению крепежа
1
2
3
Равномерное распределение
Расчет усилия
Качественные шпильки
Затяжка должна обеспечить равномерное
Усилие затяжки рассчитывается с учетом
Используются шпильки по ГОСТ 9066-75,
распределение усилия на все шпильки и
давления, температуры и материала
обеспечивающие необходимую
болты, что предотвращает концентрацию
уплотнения, что гарантирует оптимальное
прочность и долговечность соединения,
напряжений в одной точке и
сжатие прокладки без её повреждения.
устойчивость к коррозии и
обеспечивает долговечность соединения.
температурным нагрузкам.

4.

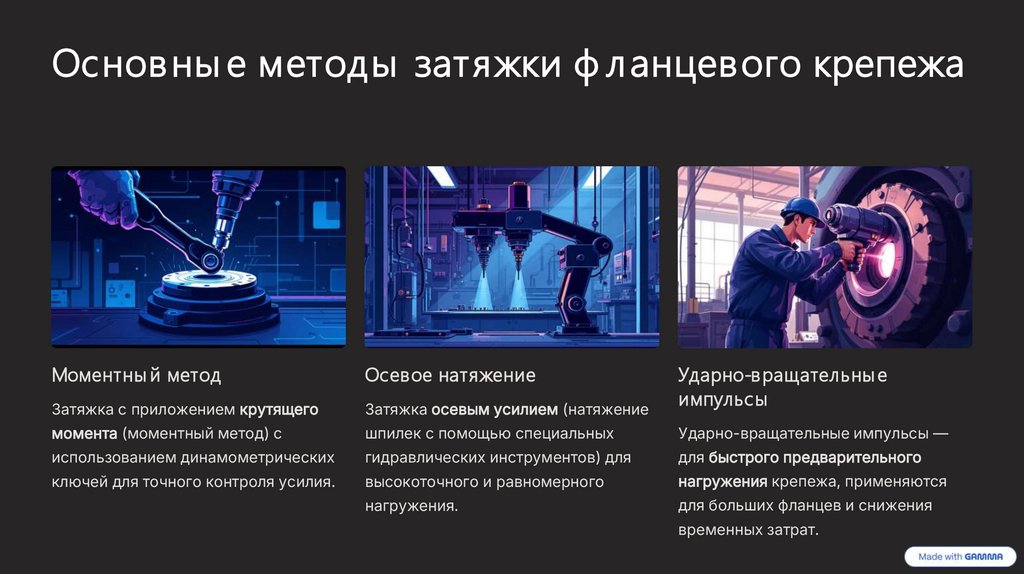

Основ ны е методы затяжки ф л анцевого крепежа
Моментны й метод
Осевое натяжение
Ударно-в ращательны е
импульсы
Затяжка с приложением крутящего
Затяжка осевым усилием (натяжение
момента (моментный метод) с
шпилек с помощью специальных
Ударно-вращательные импульсы —
использованием динамометрических
гидравлических инструментов) для
для быстрого предварительного
ключей для точного контроля усилия.
высокоточного и равномерного
нагружения крепежа, применяются
нагружения.
для больших фланцев и снижения
временных затрат.

5.

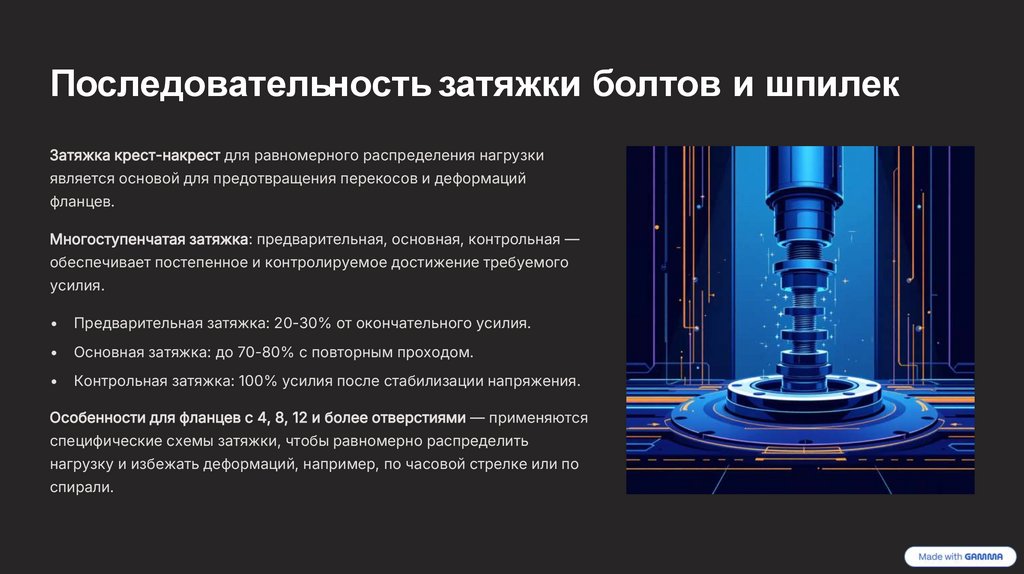

Последовательность затяжки болтов и шпилек
Затяжка крест-накрест для равномерного распределения нагрузки
является основой для предотвращения перекосов и деформаций
фланцев.
Многоступенчатая затяжка: предварительная, основная, контрольная —
обеспечивает постепенное и контролируемое достижение требуемого
усилия.
Предварительная затяжка: 20-30% от окончательного усилия.
Основная затяжка: до 70-80% с повторным проходом.
Контрольная затяжка: 100% усилия после стабилизации напряжения.
Особенности для фланцев с 4, 8, 12 и более отверстиями — применяются
специфические схемы затяжки, чтобы равномерно распределить
нагрузку и избежать деформаций, например, по часовой стрелке или по
спирали.

6.

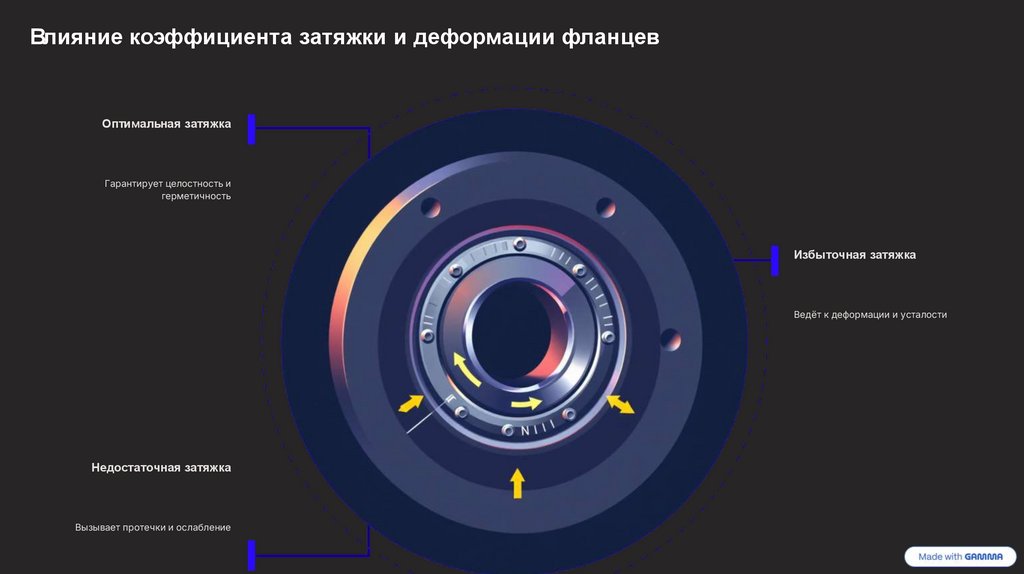

Влияние коэффициента затяжки и деформации фланцев
Оптимальная затяжка
Гарантирует целостность и
герметичность
Избыточная затяжка
Ведёт к деформации и усталости
Недостаточная затяжка
Вызывает протечки и ослабление

7.

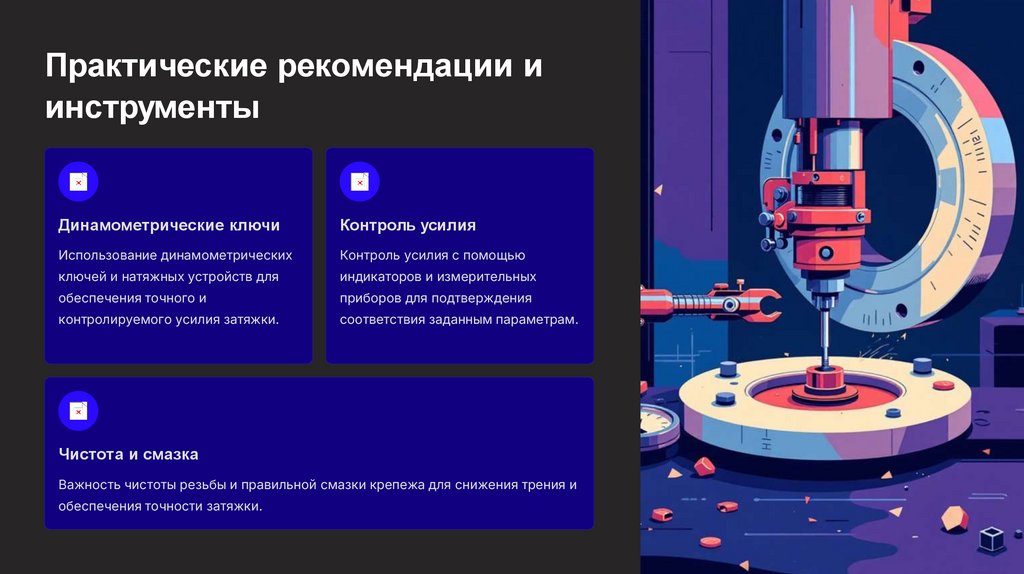

Практические рекомендации и
инструменты
Динамометрические ключи
Контроль усилия
Использование динамометрических
Контроль усилия с помощью
ключей и натяжных устройств для
индикаторов и измерительных
обеспечения точного и
приборов для подтверждения
контролируемого усилия затяжки.
соответствия заданным параметрам.
Чистота и смазка
Важность чистоты резьбы и правильной смазки крепежа для снижения трения и
обеспечения точности затяжки.

8.

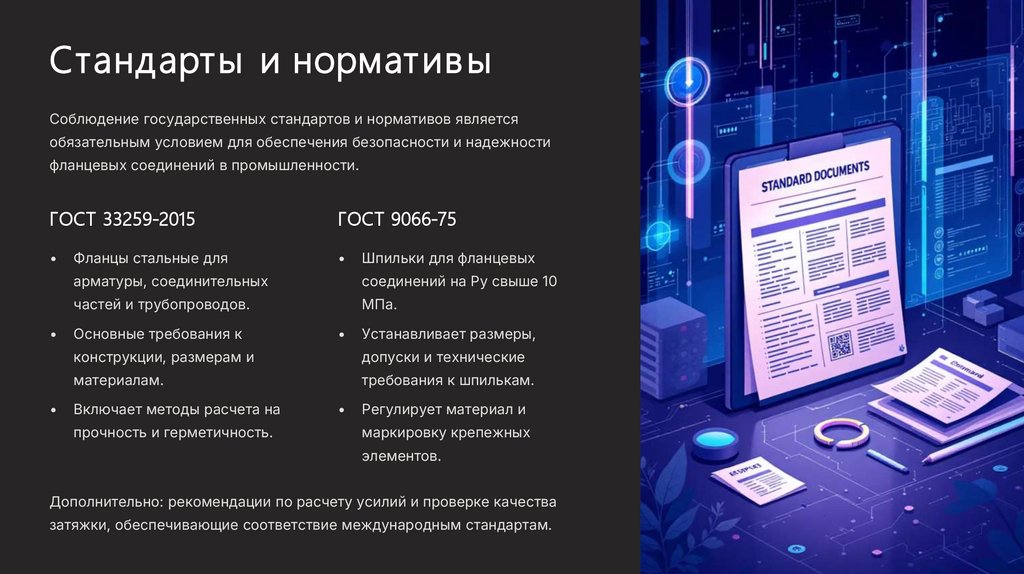

Стандарты и нормативы
Соблюдение государственных стандартов и нормативов является
обязательным условием для обеспечения безопасности и надежности
фланцевых соединений в промышленности.
ГОСТ 33259-2015
ГОСТ 9066-75
Фланцы стальные для
Шпильки для фланцевых
арматуры, соединительных
соединений на Ру свыше 10
частей и трубопроводов.
МПа.
Основные требования к
Устанавливает размеры,
конструкции, размерам и
допуски и технические
материалам.
требования к шпилькам.
Включает методы расчета на
прочность и герметичность.
Регулирует материал и
маркировку крепежных
элементов.
Дополнительно: рекомендации по расчету усилий и проверке качества
затяжки, обеспечивающие соответствие международным стандартам.

9.

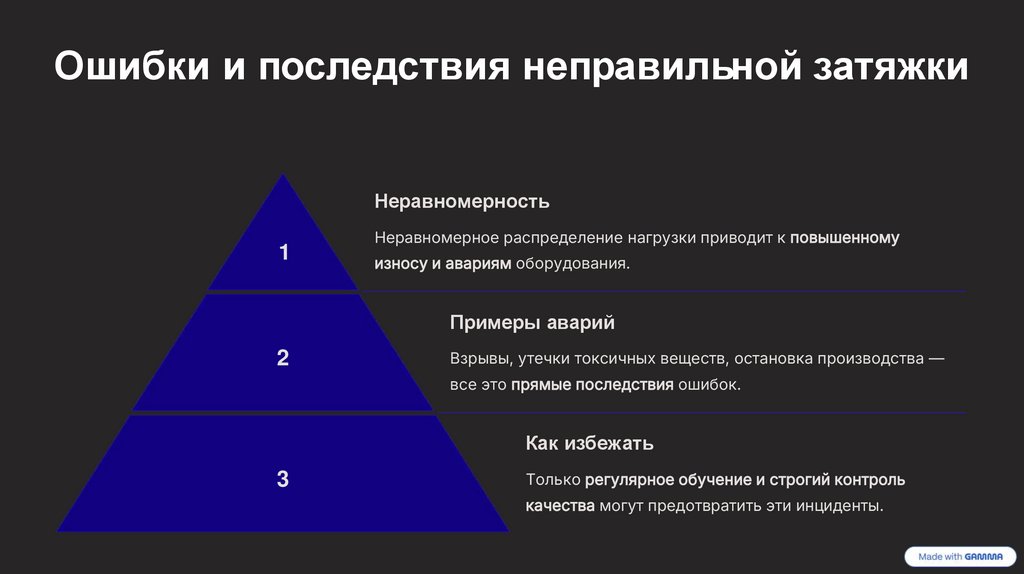

Ошибки и последствия неправильной затяжки
Неравномерность
1
Неравномерное распределение нагрузки приводит к повышенному
износу и авариям оборудования.
Примеры аварий
2
Взрывы, утечки токсичных веществ, остановка производства —
все это прямые последствия ошибок.
Как избежать
3
Только регулярное обучение и строгий контроль
качества могут предотвратить эти инциденты.

10.

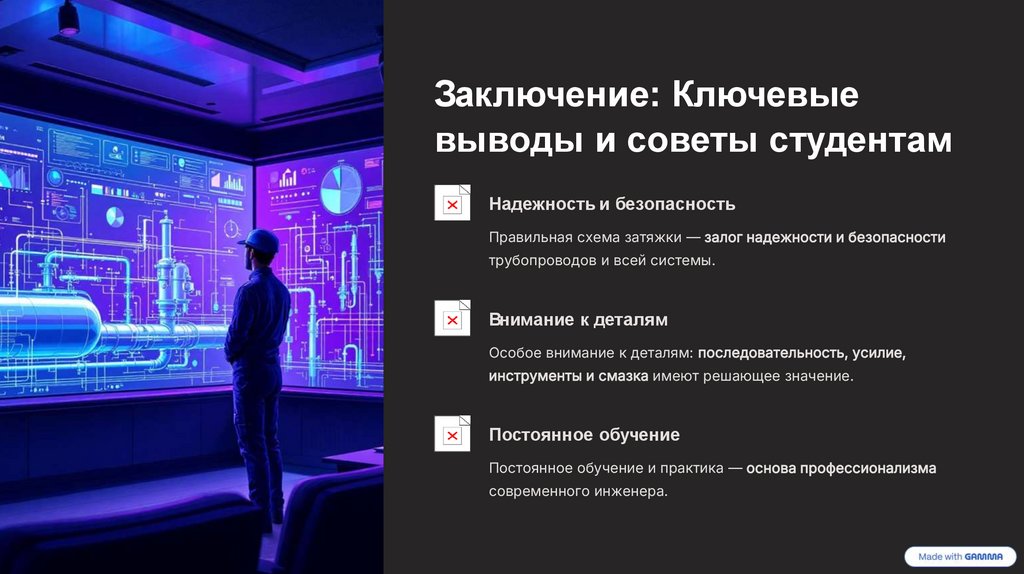

Заключение: Ключевые
выводы и советы студентам
Надежность и безопасность
Правильная схема затяжки — залог надежности и безопасности
трубопроводов и всей системы.
Внимание к деталям
Особое внимание к деталям: последовательность, усилие,
инструменты и смазка имеют решающее значение.
Постоянное обучение
Постоянное обучение и практика — основа профессионализма
современного инженера.
