Бондарев.Варистор

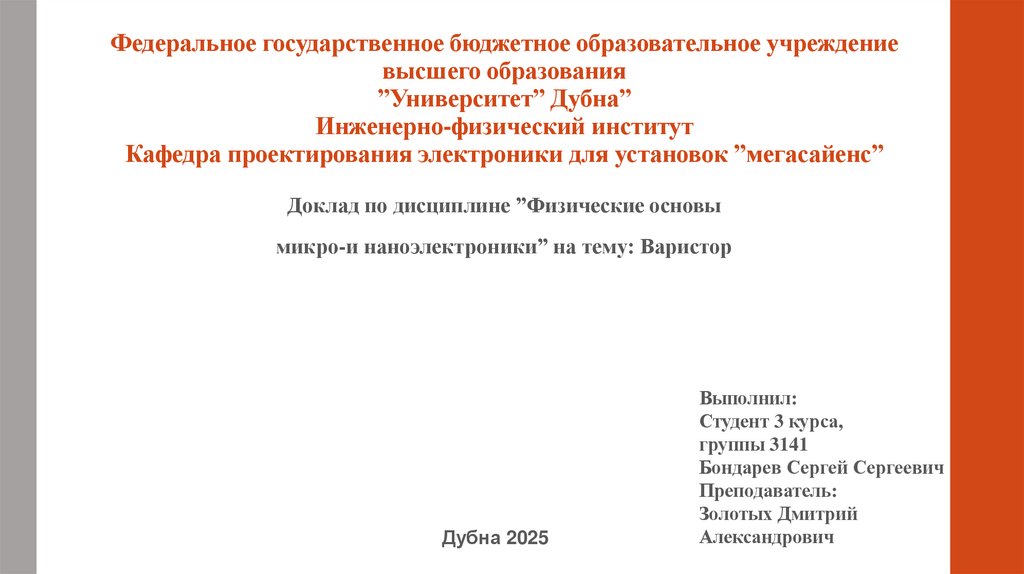

1.

Федеральное государственное бюджетное образовательное учреждение
высшего образования
”Университет” Дубна”
Инженерно-физический институт
Кафедра проектирования электроники для установок ”мегасайенс”
Доклад по дисциплине ”Физические основы
микро-и наноэлектроники” на тему: Варистор
Дубна 2025
Выполнил:
Студент 3 курса,
группы 3141
Бондарев Сергей Сергеевич
Преподаватель:
Золотых Дмитрий
Александрович

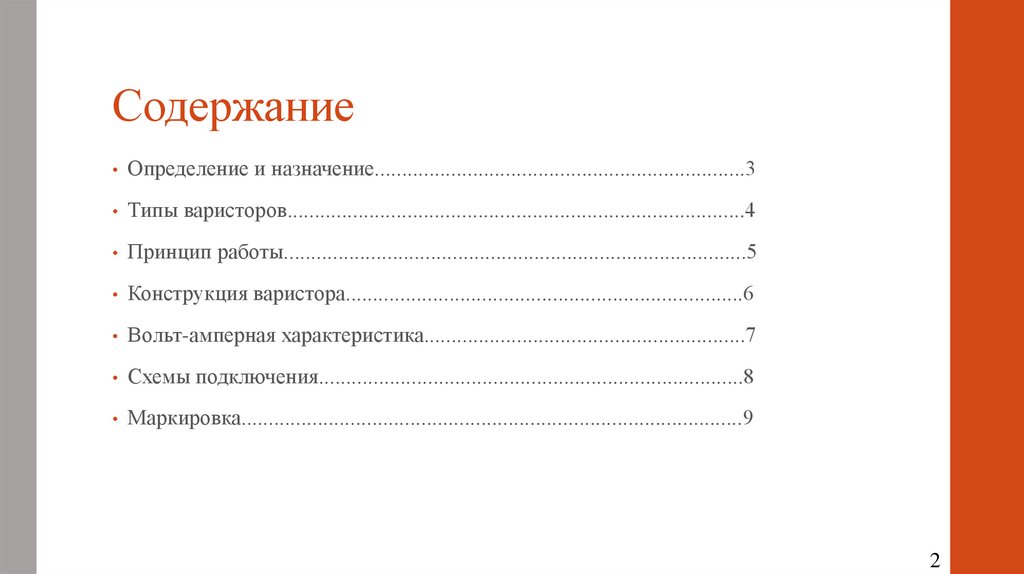

2. Содержание

• Определение и назначение....................................................................3
• Типы варисторов....................................................................................4
• Принцип работы.....................................................................................5
• Конструкция варистора.........................................................................6
• Вольт-амперная характеристика...........................................................7
• Схемы подключения..............................................................................8
• Маркировка............................................................................................9
2

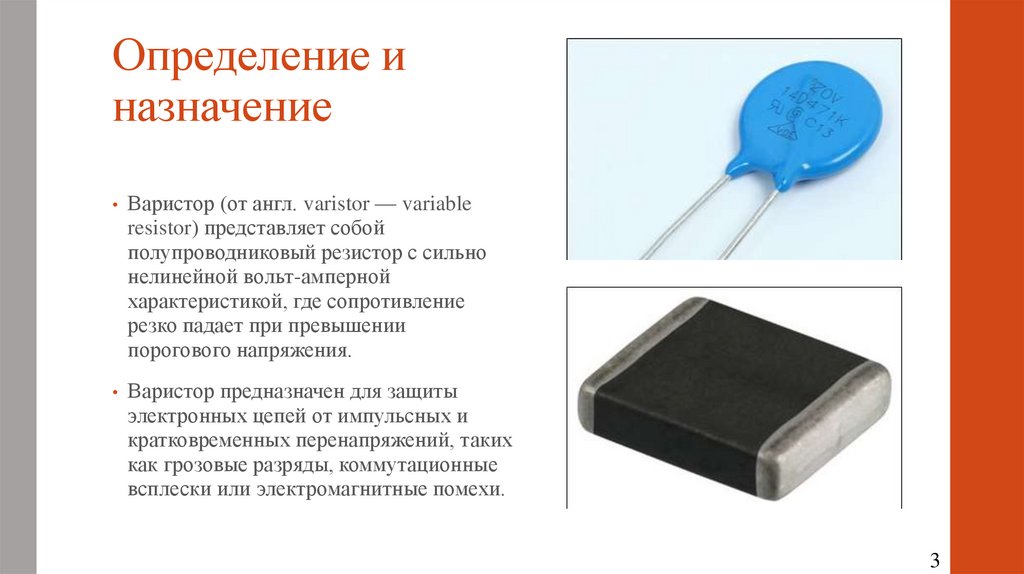

3. Определение и назначение

• Варистор (от англ. varistor — variable
resistor) представляет собой
полупроводниковый резистор с сильно
нелинейной вольт-амперной
характеристикой, где сопротивление
резко падает при превышении
порогового напряжения.
• Варистор предназначен для защиты
электронных цепей от импульсных и
кратковременных перенапряжений, таких
как грозовые разряды, коммутационные
всплески или электромагнитные помехи.
3

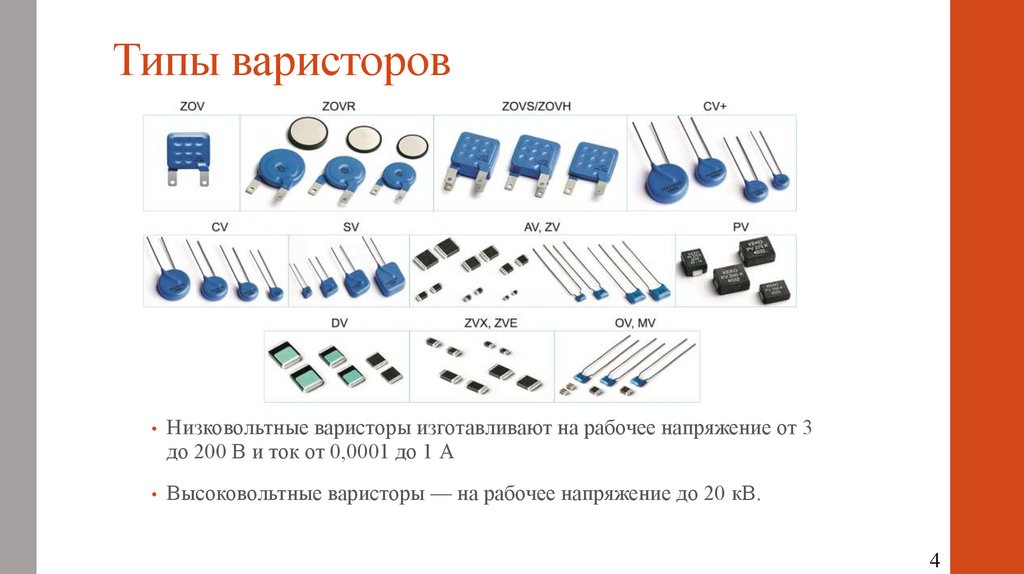

4. Типы варисторов

• Низковольтные варисторы изготавливают на рабочее напряжение от 3
до 200 В и ток от 0,0001 до 1 А
• Высоковольтные варисторы — на рабочее напряжение до 20 кВ.
4

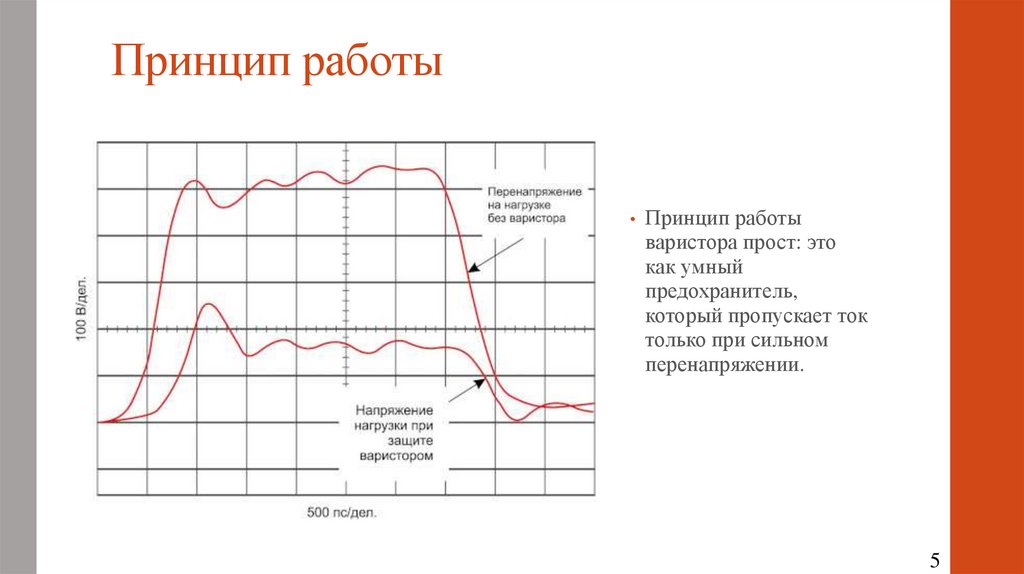

5. Принцип работы

• Принцип работы
варистора прост: это
как умный
предохранитель,
который пропускает ток
только при сильном
перенапряжении.
5

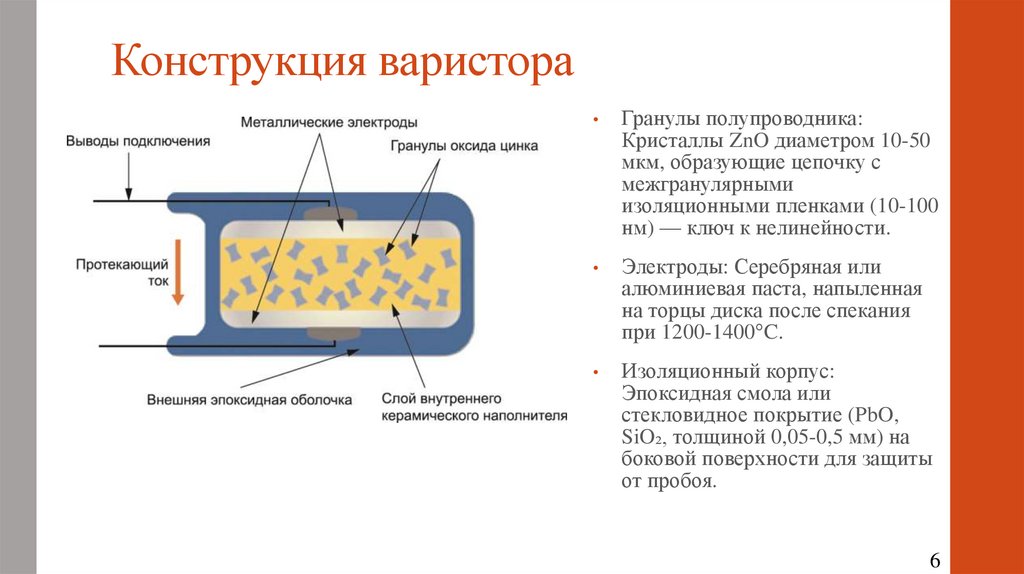

6.

Конструкция варистора
Гранулы полупроводника:
Кристаллы ZnO диаметром 10-50
мкм, образующие цепочку с
межгранулярными
изоляционными пленками (10-100
нм) — ключ к нелинейности.
Электроды: Серебряная или
алюминиевая паста, напыленная
на торцы диска после спекания
при 1200-1400°C.
Изоляционный корпус:
Эпоксидная смола или
стекловидное покрытие (PbO,
SiO₂, толщиной 0,05-0,5 мм) на
боковой поверхности для защиты
от пробоя.
6

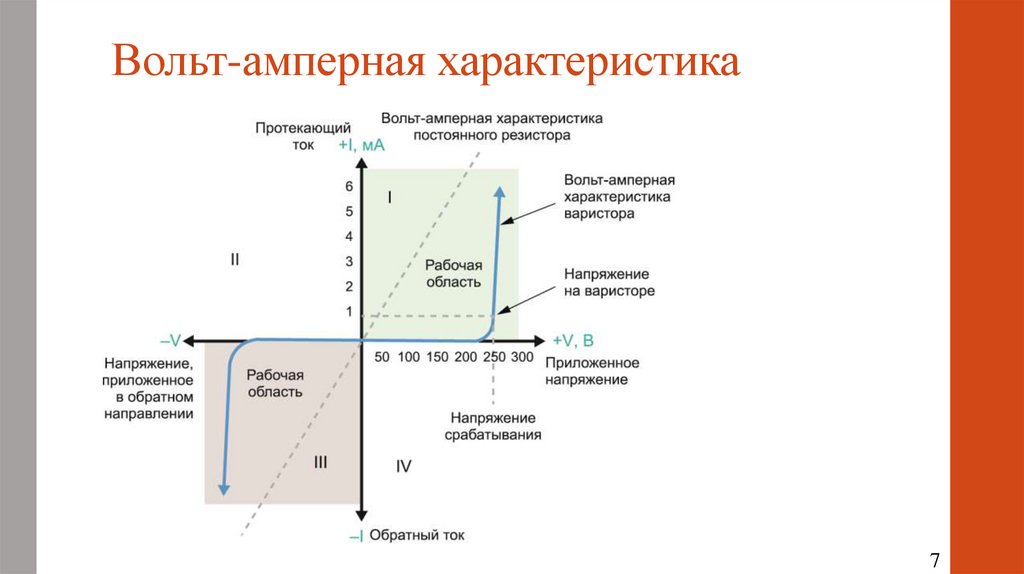

7.

Вольт-амперная характеристика
7

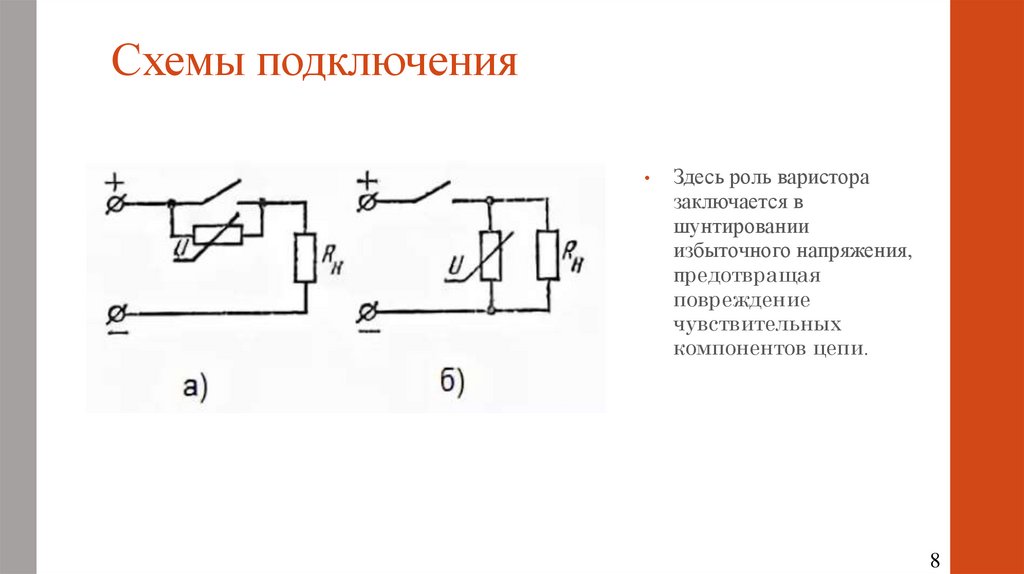

8.

Схемы подключения
Здесь роль варистора
заключается в
шунтировании
избыточного напряжения,
предотвращая
повреждение
чувствительных
компонентов цепи.
8

9.

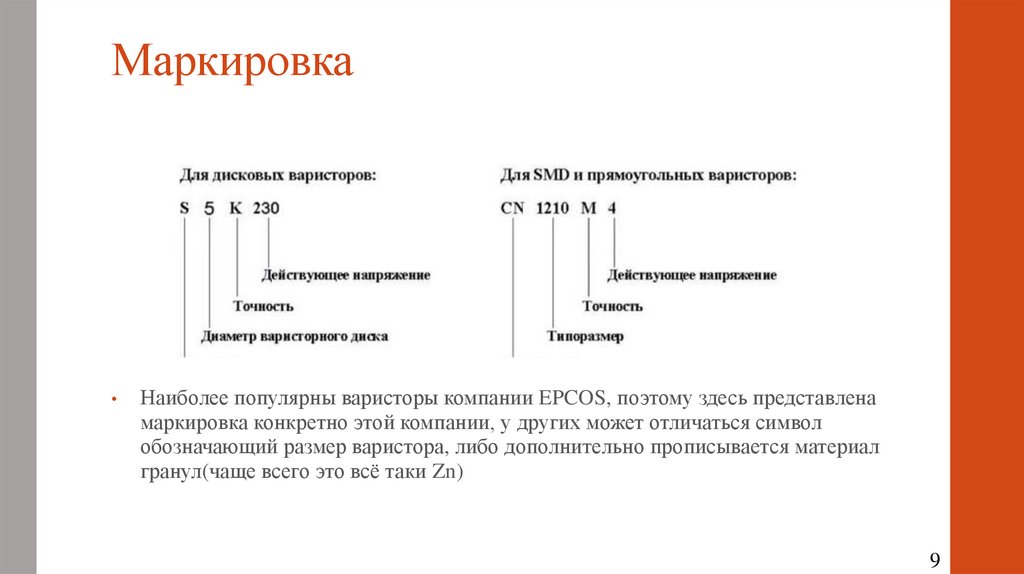

Маркировка
Наиболее популярны варисторы компании EPCOS, поэтому здесь представлена
маркировка конкретно этой компании, у других может отличаться символ
обозначающий размер варистора, либо дополнительно прописывается материал
гранул(чаще всего это всё таки Zn)
9
