Мирный атом

1.

Безопасны ли
современные
АЭС?

2.

Как работает АЭС?
В основе работы любой атомной
электростанции лежит
управляемая цепная ядерная
реакция.

3. Как работает АЭС

КАК РАБОТАЕТ АЭС

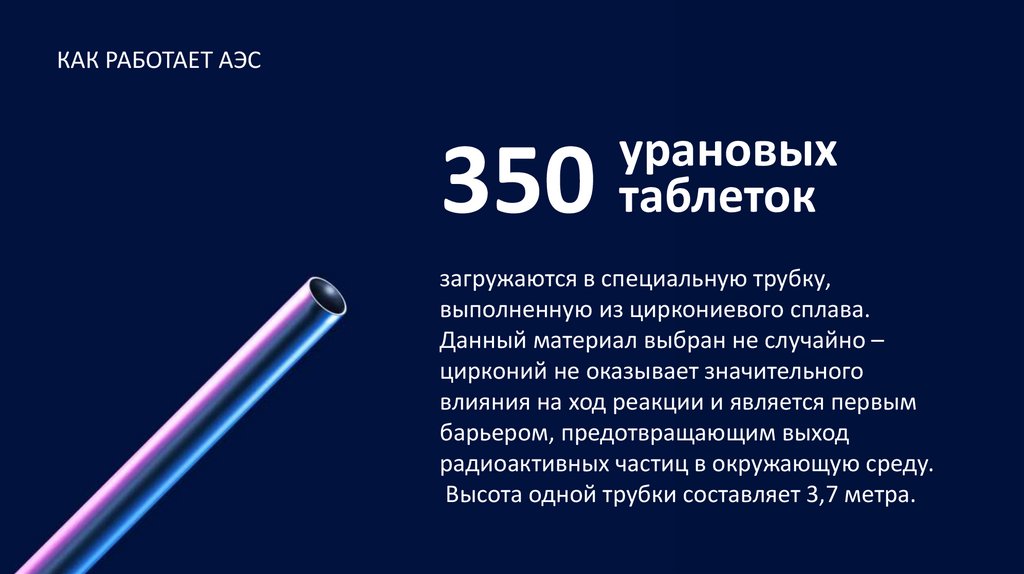

350
урановых
таблеток
загружаются в специальную трубку,
выполненную из циркониевого сплава.
Данный материал выбран не случайно –
цирконий не оказывает значительного
влияния на ход реакции и является первым
барьером, предотвращающим выход
радиоактивных частиц в окружающую среду.
Высота одной трубки составляет 3,7 метра.

4.

КАК РАБОТАЕТ АЭС

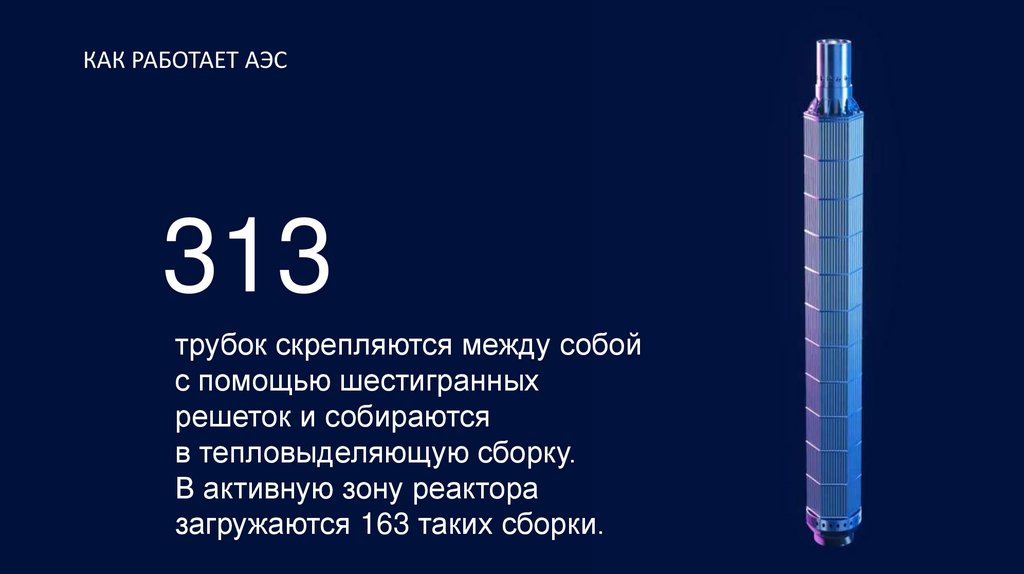

313
трубок скрепляются между собой
с помощью шестигранных
решеток и собираются
в тепловыделяющую сборку.
В активную зону реактора
загружаются 163 таких сборки.

5.

КАК РАБОТАЕТ АЭС

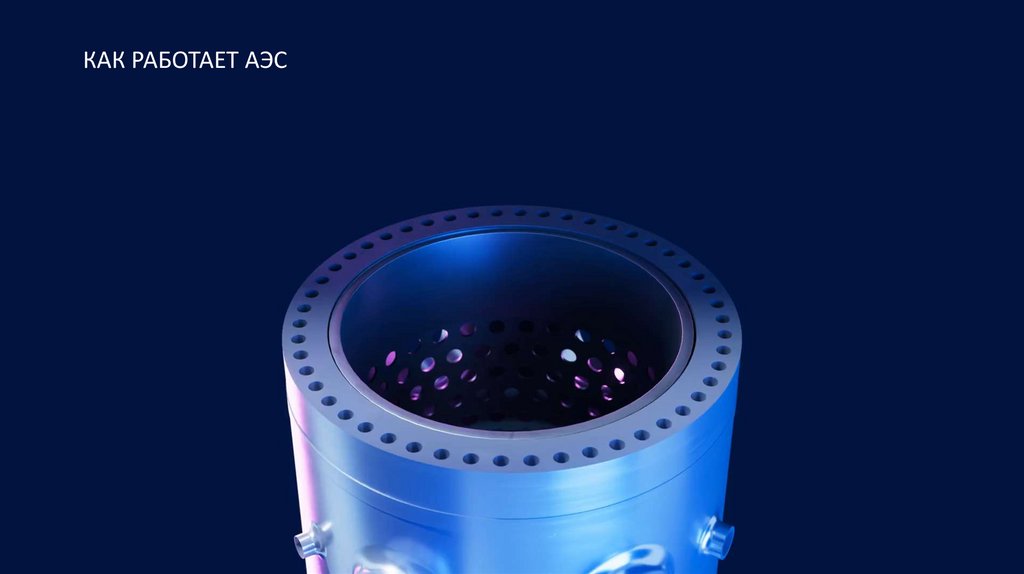

6. Как работает АЭС

КАК РАБОТАЕТ АЭС

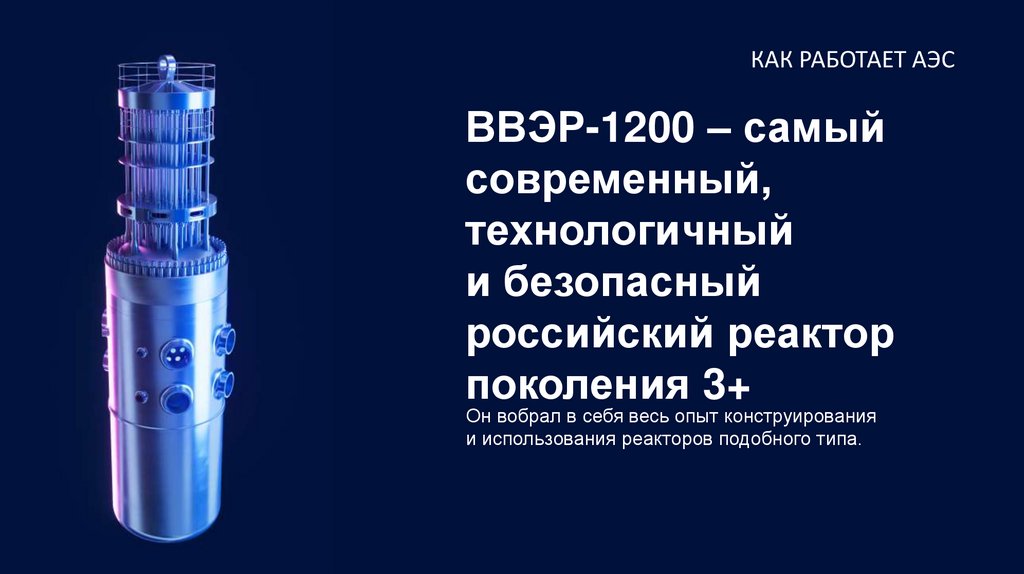

ВВЭР-1200 – самый
современный,
технологичный
и безопасный
российский реактор
поколения 3+
Он вобрал в себя весь опыт конструирования
и использования реакторов подобного типа.

7.

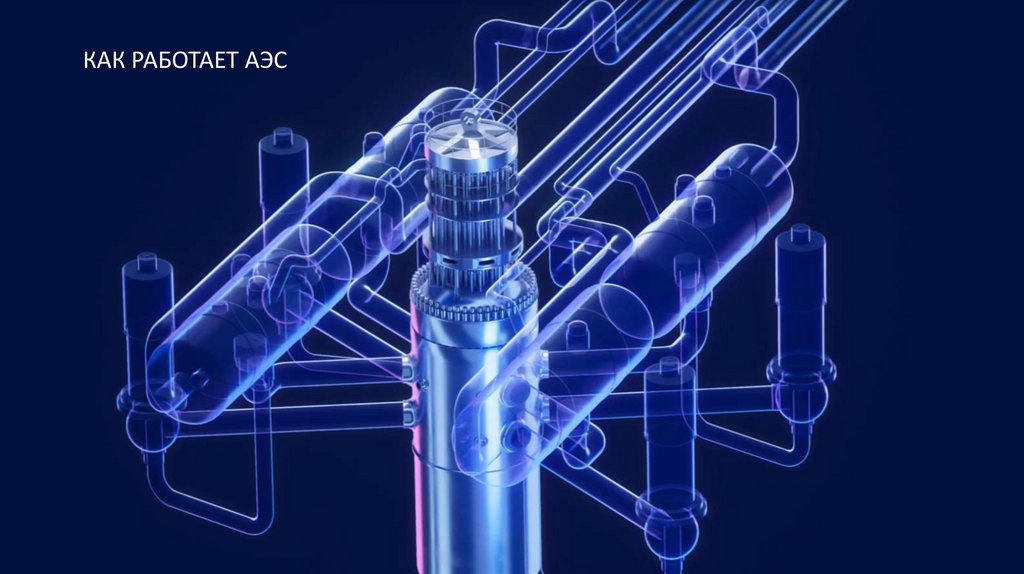

КАК РАБОТАЕТ АЭС

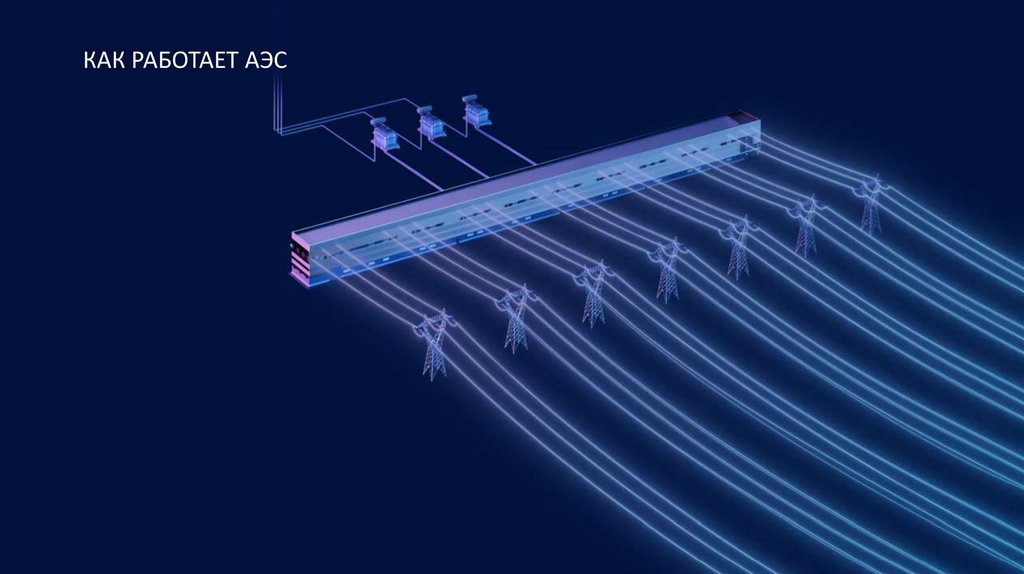

8.

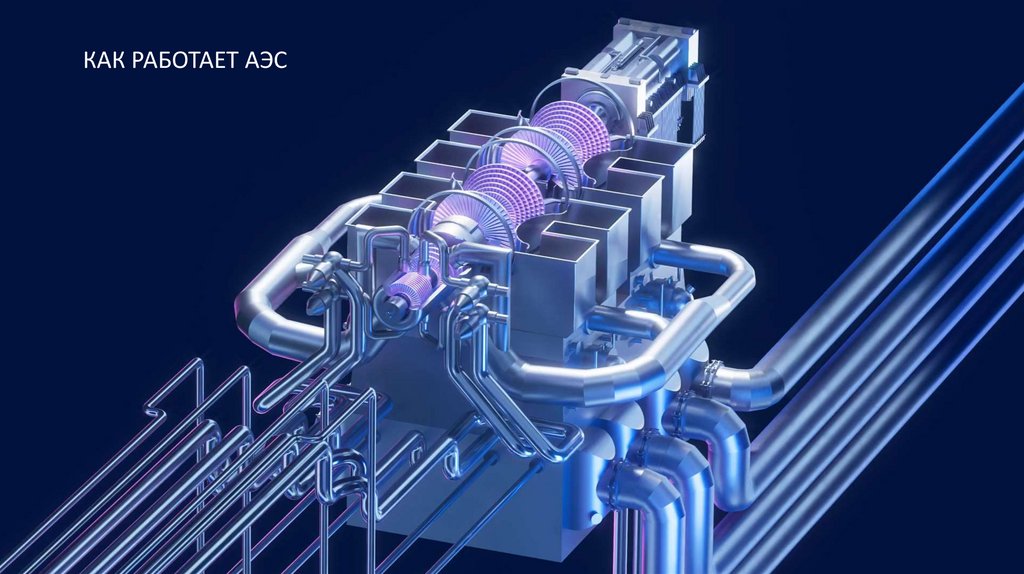

КАК РАБОТАЕТ АЭС

9.

КАК РАБОТАЕТ АЭС

10.

КАК
ОБЕСПЕЧИВАЕТСЯ
БЕЗОПАСНОСТЬ

11.

БЕЗОПАСНОСТЬ
Для обеспечения
надежной защиты
АЭС, функционируют
активные
и пассивные
системы
безопасности
24/7

12.

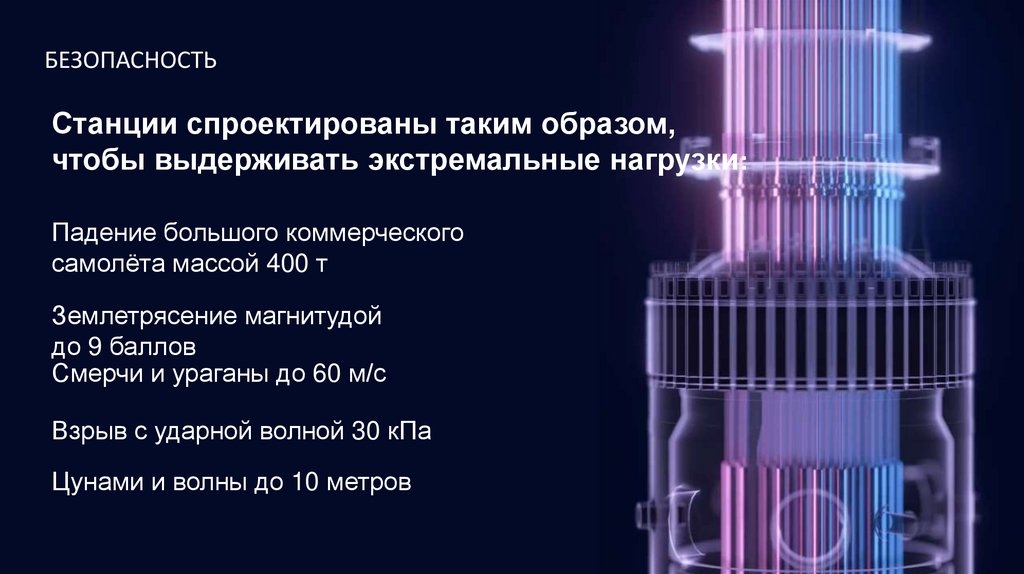

БЕЗОПАСНОСТЬ
Станции спроектированы таким образом,
чтобы выдерживать экстремальные нагрузки:
Падение большого коммерческого
самолёта массой 400 т
Землетрясение магнитудой
до 9 баллов
Смерчи и ураганы до 60 м/с
Взрыв с ударной волной 30 кПа
Цунами и волны до 10 метров

13.

БЕЗОПАСНОСТЬ

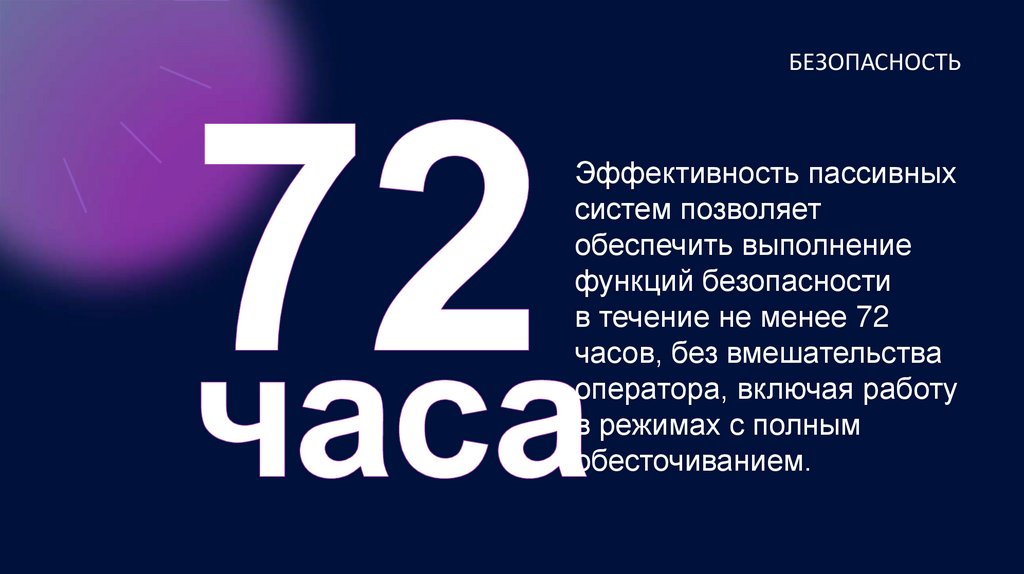

Эффективность пассивных
систем позволяет
обеспечить выполнение
функций безопасности
в течение не менее 72
часов, без вмешательства
оператора, включая работу
в режимах с полным
обесточиванием.

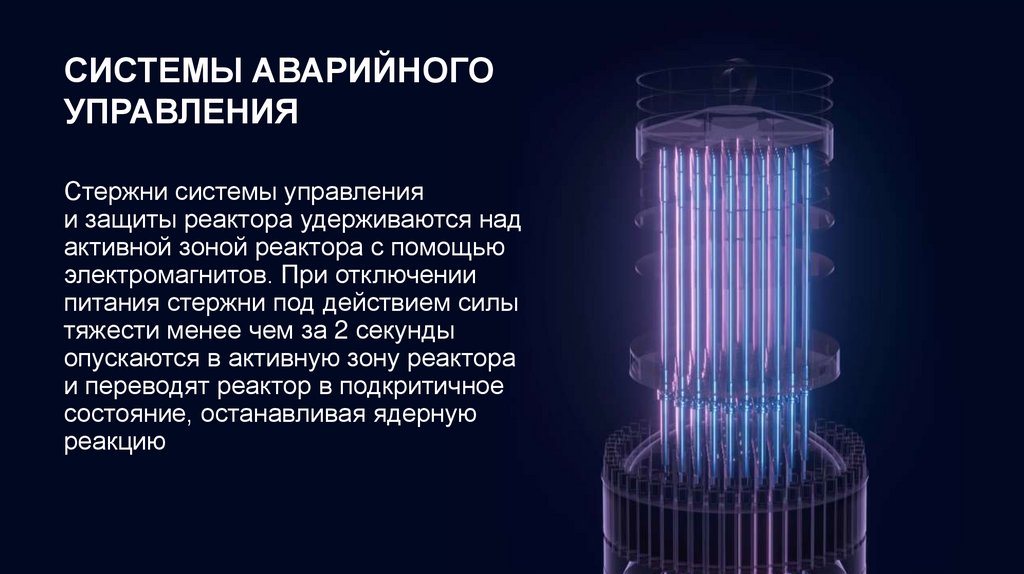

14. Системы аварийного управления

СИСТЕМЫ АВАРИЙНОГО
УПРАВЛЕНИЯ
Стержни системы управления
и защиты реактора удерживаются над
активной зоной реактора с помощью
электромагнитов. При отключении
питания стержни под действием силы
тяжести менее чем за 2 секунды
опускаются в активную зону реактора
и переводят реактор в подкритичное
состояние, останавливая ядерную
реакцию

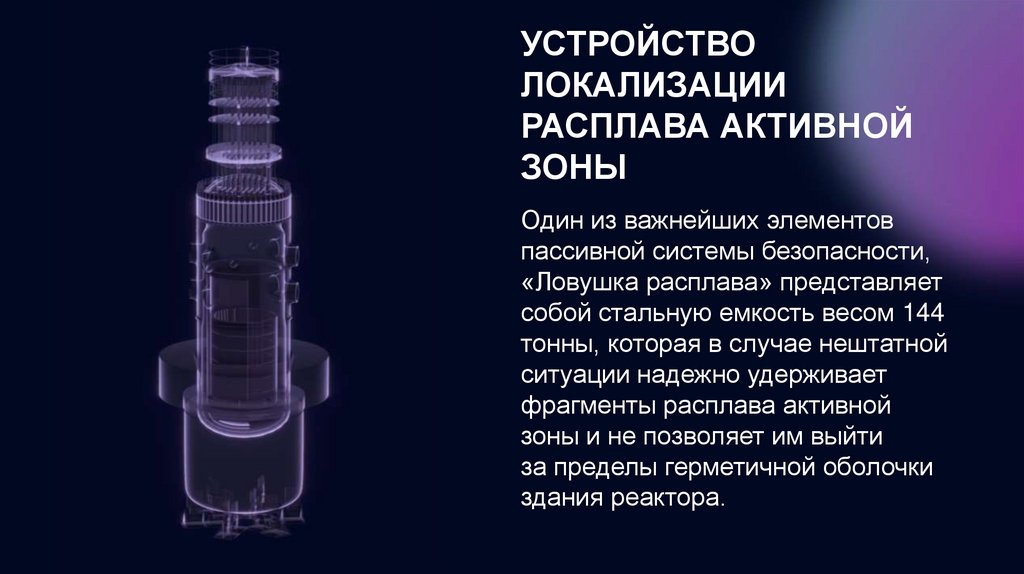

15. Устройство локализации расплава активной зоны

УСТРОЙСТВО
ЛОКАЛИЗАЦИИ
РАСПЛАВА АКТИВНОЙ
ЗОНЫ
Один из важнейших элементов
пассивной системы безопасности,
«Ловушка расплава» представляет
собой стальную емкость весом 144
тонны, которая в случае нештатной
ситуации надежно удерживает
фрагменты расплава активной
зоны и не позволяет им выйти
за пределы герметичной оболочки
здания реактора.

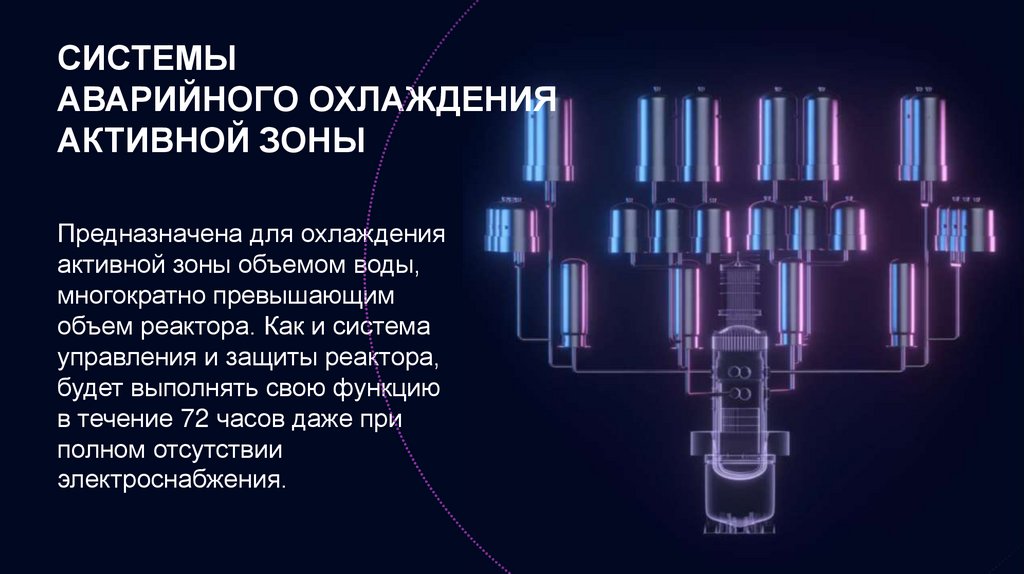

16. Системы аварийного охлаждения Активной зоны

СИСТЕМЫ
АВАРИЙНОГО ОХЛАЖДЕНИЯ
АКТИВНОЙ ЗОНЫ
Предназначена для охлаждения
активной зоны объемом воды,
многократно превышающим
объем реактора. Как и система
управления и защиты реактора,
будет выполнять свою функцию
в течение 72 часов даже при
полном отсутствии
электроснабжения.

17.

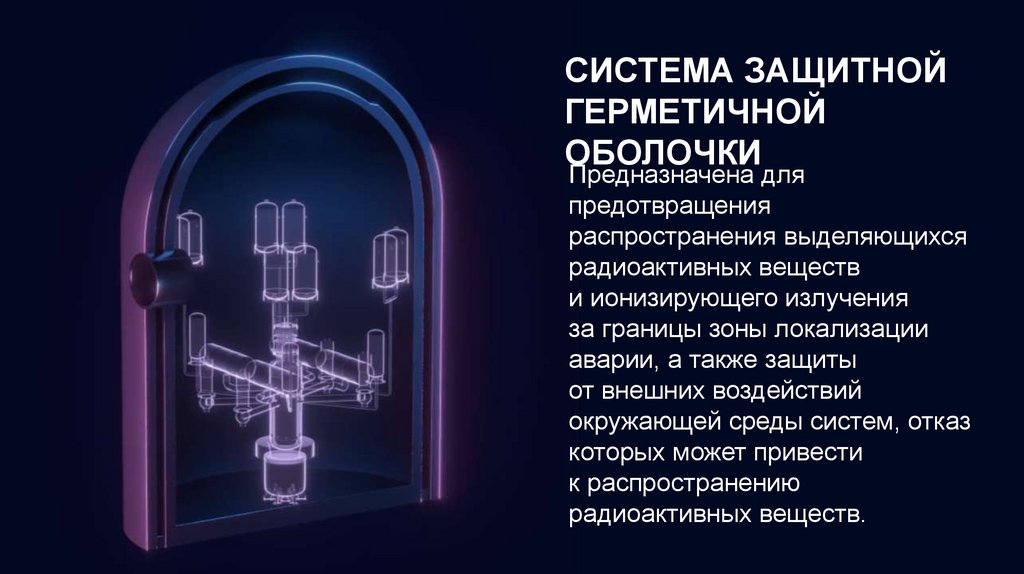

СИСТЕМА ЗАЩИТНОЙ
ГЕРМЕТИЧНОЙ
ОБОЛОЧКИ
Предназначена для
предотвращения
распространения выделяющихся
радиоактивных веществ
и ионизирующего излучения
за границы зоны локализации
аварии, а также защиты
от внешних воздействий
окружающей среды систем, отказ
которых может привести
к распространению
радиоактивных веществ.

18.

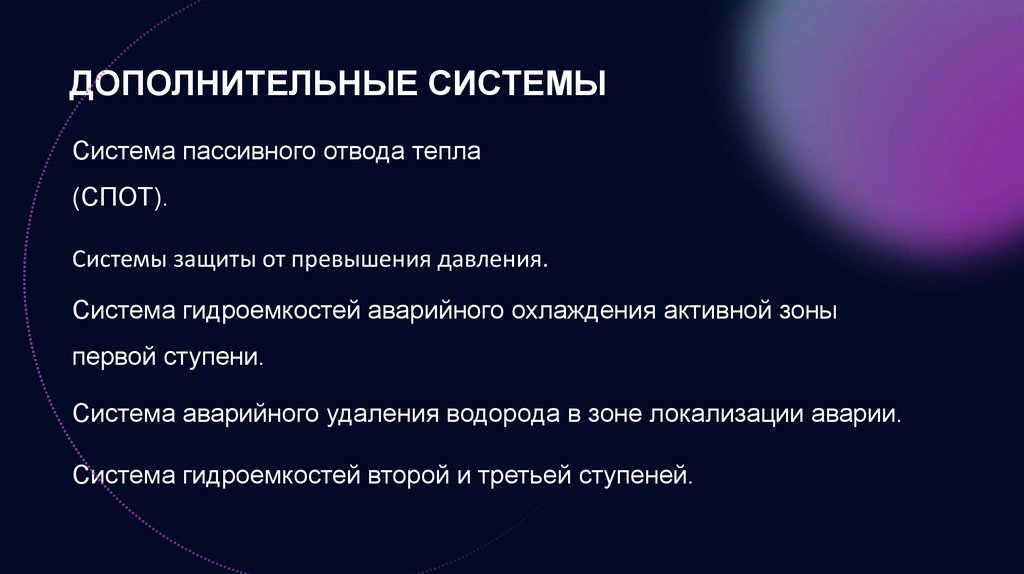

ДОПОЛНИТЕЛЬНЫЕ СИСТЕМЫ
Система пассивного отвода тепла
(СПОТ).
Системы защиты от превышения давления.
Система гидроемкостей аварийного охлаждения активной зоны
первой ступени.
Система аварийного удаления водорода в зоне локализации аварии.
Система гидроемкостей второй и третьей ступеней.

19.

АКТИВНЫЕ СИСТЕМЫ
приводятся в действие от источников энергии
Управление и защита реактора.
Спринклерная система.
Система промконтура ответственных потребителей.
Охлаждение водой ответственных потребителей.
Система аварийного
ввода бора.
Аварийное
электроснабжение,
включающее дизель-генераторы и аккумуляторн
батареи.
Аварийное расхолаживание парогенератора.
Система аварийного газоудаления.

20.

ГЛАВНЫ
ПРИНЦИП
Е
БЕЗОПАСНОСТИ
Ы
В РОССИЙСКИХ
ПРОЕКТАХ
АЭС

21. Защита от человеческого фактора

ЗАЩИТА ОТ ЧЕЛОВЕЧЕСКОГО ФАКТОРА
Наиболее действенными методами
для реализации этого принципа
являются использование пассивных
систем безопасности, которые
работают без вмешательства
персонала, а также повышение
степени автоматизации управления
активными системами безопасности,
включая применение автоматических
систем для запуска защитных
действий и блокировки управляющих
воздействий оператора, способных
нарушить работу функций
безопасности.

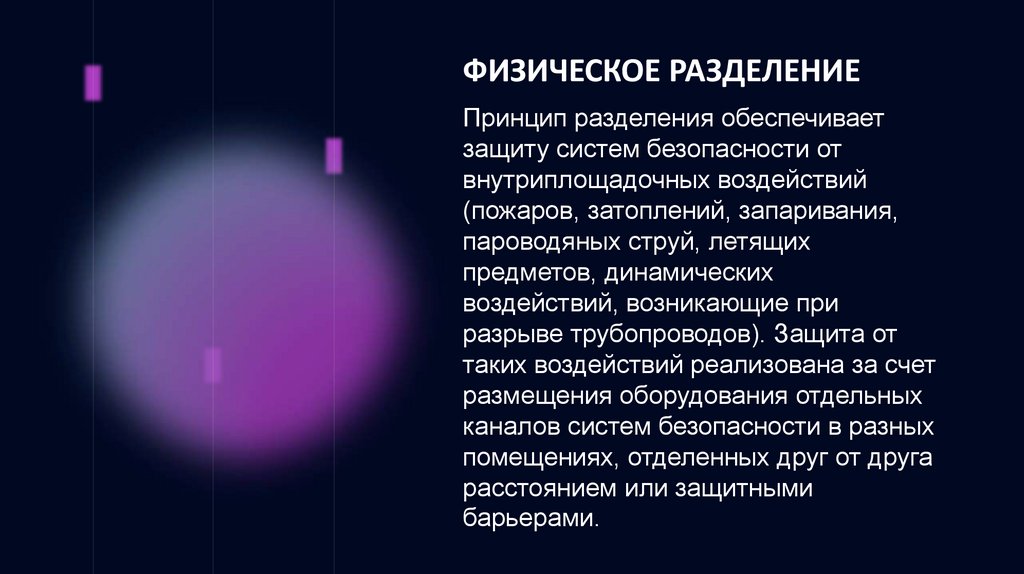

22. Физическое разделение

ФИЗИЧЕСКОЕ РАЗДЕЛЕНИЕ
Принцип разделения обеспечивает
защиту систем безопасности от
внутриплощадочных воздействий
(пожаров, затоплений, запаривания,
пароводяных струй, летящих
предметов, динамических
воздействий, возникающие при
разрыве трубопроводов). Защита от
таких воздействий реализована за счет
размещения оборудования отдельных
каналов систем безопасности в разных
помещениях, отделенных друг от друга
расстоянием или защитными
барьерами.

23. Многократное резервирование

МНОГОКРАТНОЕ РЕЗЕРВИРОВАНИЕ
Наиболее действенными методами
для реализации этого принципа
являются использование пассивных
систем безопасности, которые
работают без вмешательства
персонала, а также повышение
степени автоматизации управления
активными системами безопасности,
включая применение автоматических
систем для запуска защитных
действий и блокировки управляющих
воздействий оператора, способных
нарушить работу функций
безопасности.

24.

ЭКОЛОГИЕСКАЯ
БЕЗОПАСНОСТЬ
В местах размещения АЭС

25.

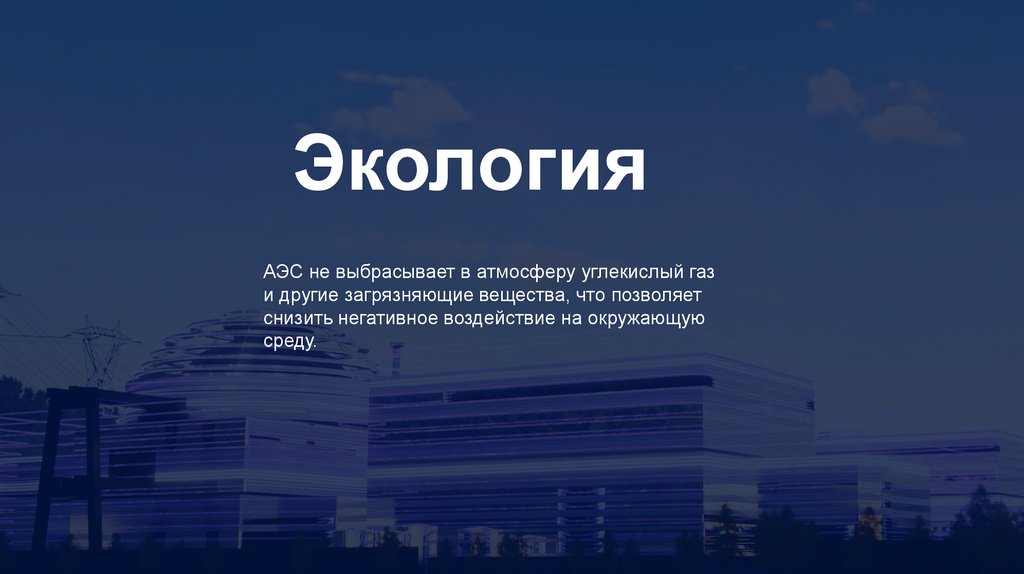

Экология
АЭС не выбрасывает в атмосферу углекислый газ
и другие загрязняющие вещества, что позволяет
снизить негативное воздействие на окружающую
среду.

26.

ЭКОЛОГИЯ
Одна из 163 кассет, находящихся в реакторе,
способна заменить 700 вагонов с каменным углем

27.

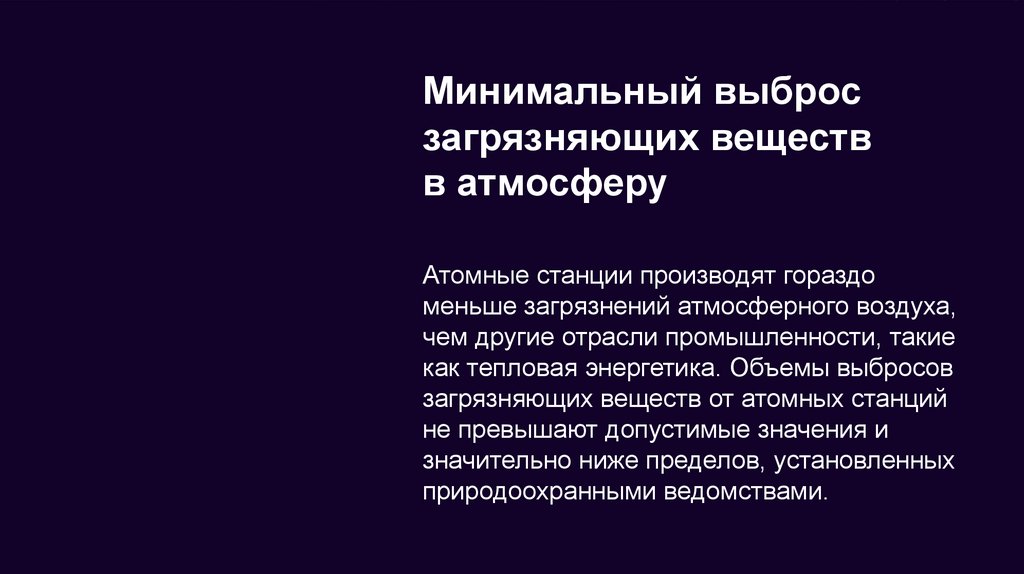

Минимальный выброс
загрязняющих веществ
в атмосферу
Атомные станции производят гораздо
меньше загрязнений атмосферного воздуха,
чем другие отрасли промышленности, такие
как тепловая энергетика. Объемы выбросов
загрязняющих веществ от атомных станций
не превышают допустимые значения и
значительно ниже пределов, установленных
природоохранными ведомствами.

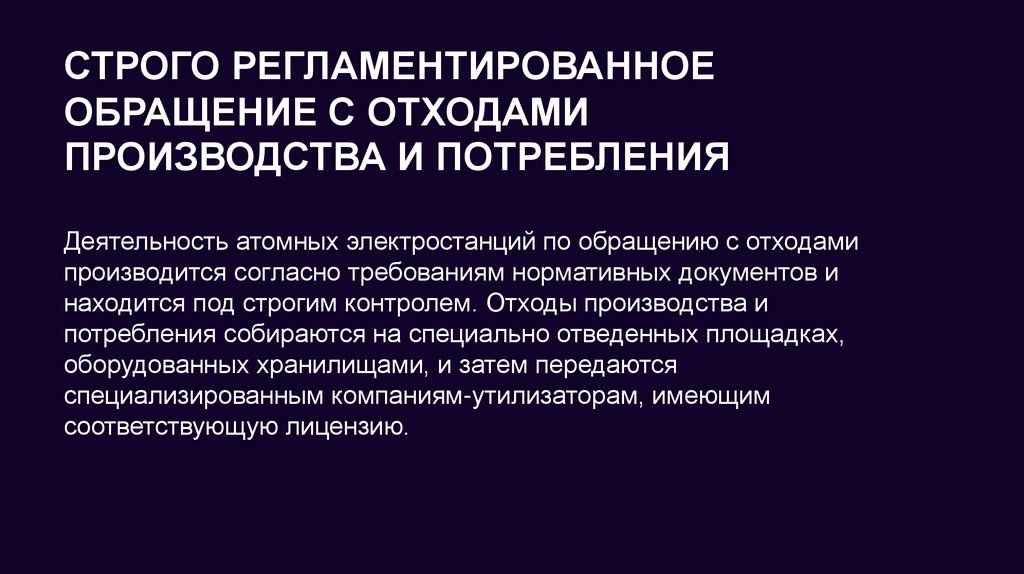

28. Строго регла­ментиро­ванное обращение с отходами производства и потребления

СТРОГО РЕГЛАМЕНТИРОВАННОЕ
ОБРАЩЕНИЕ С ОТХОДАМИ
ПРОИЗВОДСТВА И ПОТРЕБЛЕНИЯ
Деятельность атомных электростанций по обращению с отходами
производится согласно требованиям нормативных документов и
находится под строгим контролем. Отходы производства и
потребления собираются на специально отведенных площадках,
оборудованных хранилищами, и затем передаются
специализированным компаниям-утилизаторам, имеющим
соответствующую лицензию.

29.

Современные атомные электростанции
спроектированы таким образом, чтобы оказывать
минимальное воздействие на окружающую среду и
человека
