GTI

1.

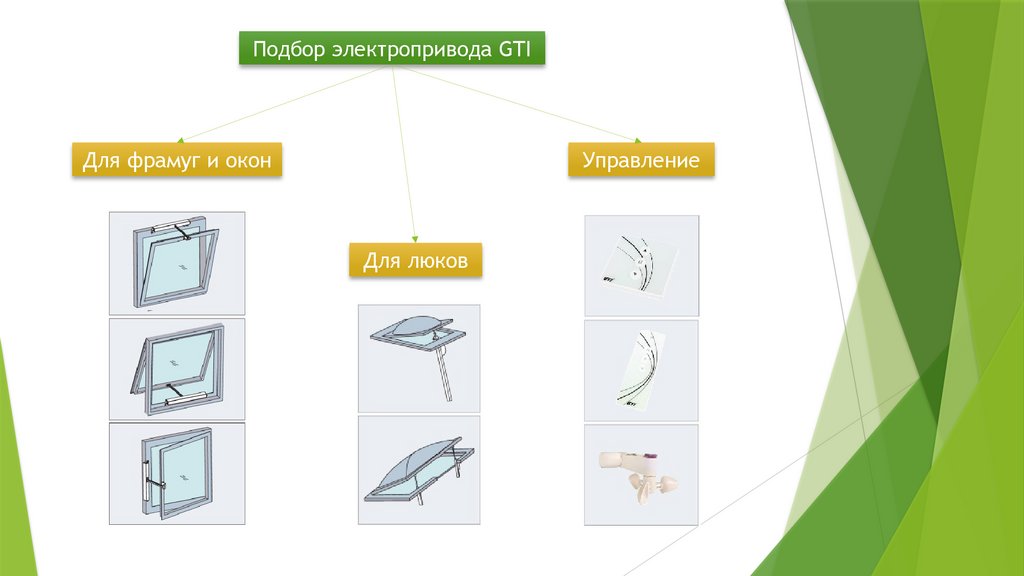

Подбор электропривода GTI
Для фрамуг и окон
Управление
Для люков

2.

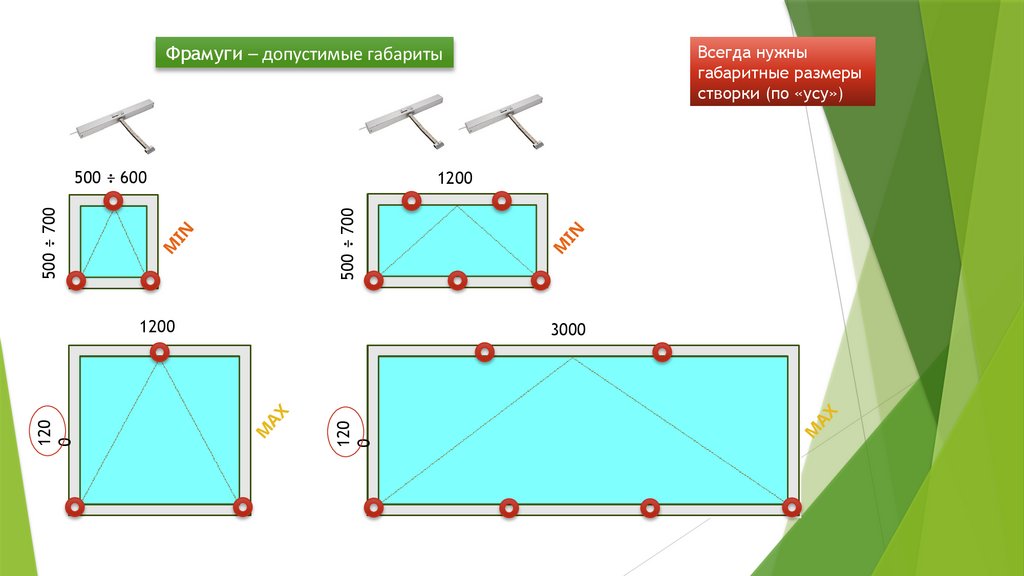

Фрамуги – допустимые габариты
M
AX
120
0
3000
M
AX
120
0
1200
M
IN
500 ÷ 700
1200
M
IN
500 ÷ 700
500 ÷ 600
Всегда нужны
габаритные размеры
створки (по «усу»)

3.

365
500
÷

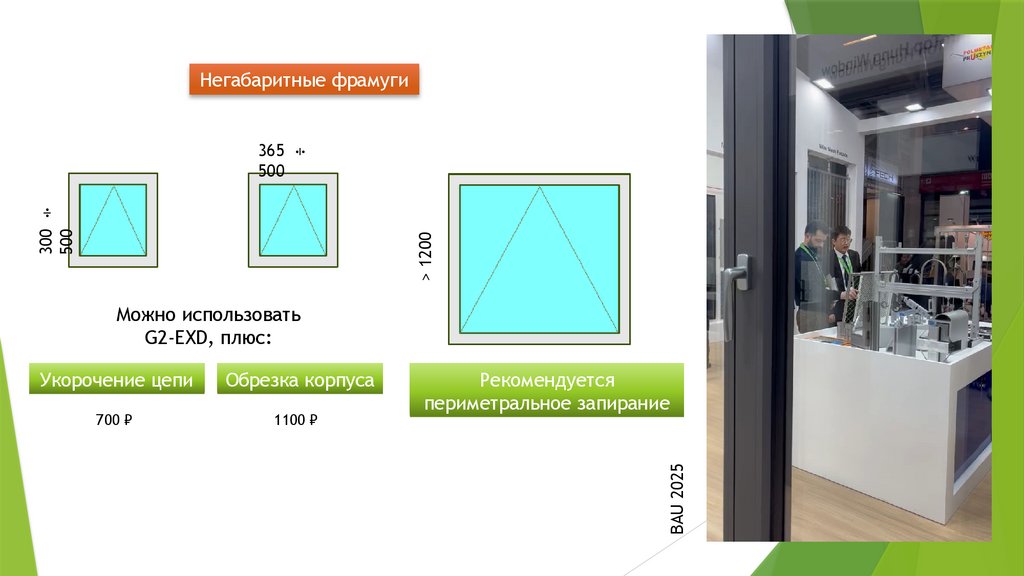

Негабаритные фрамуги
> 1200
300
500
÷
Можно использовать
G2-EXD, плюс:
Обрезка корпуса
700 ₽
1100 ₽
Рекомендуется
периметральное запирание
BAU 2025
Укорочение цепи

4.

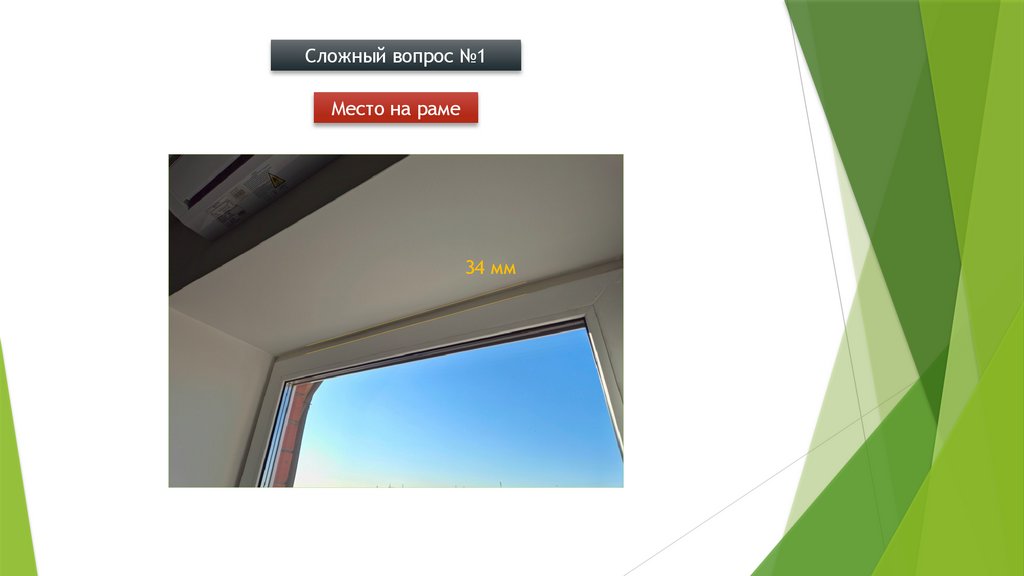

Сложный вопрос №1
Место на раме
34 мм

5.

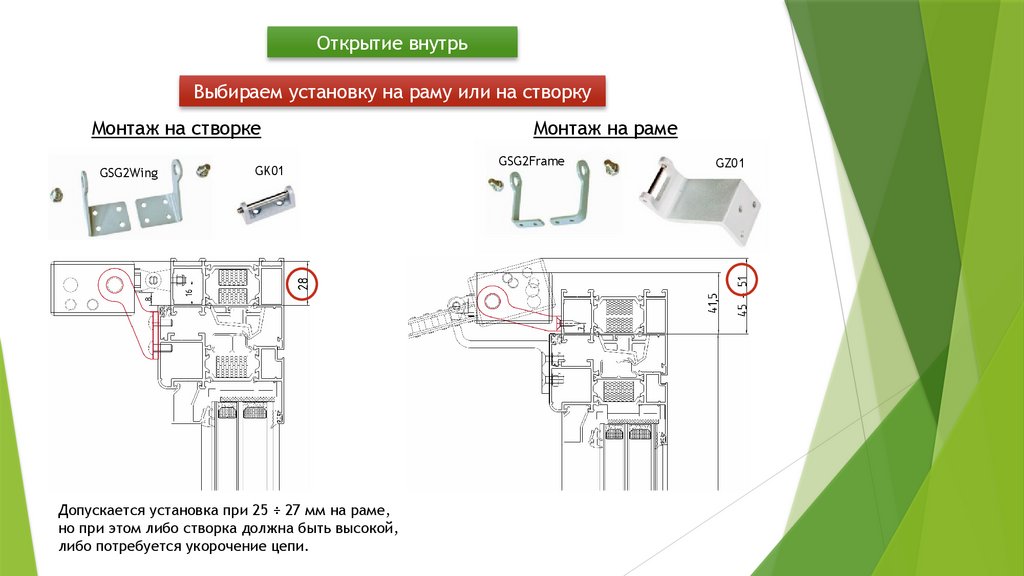

Открытие внутрь
Выбираем установку на раму или на створку
Монтаж на створке
GSG2Wing
GK01
Допускается установка при 25 ÷ 27 мм на раме,
но при этом либо створка должна быть высокой,
либо потребуется укорочение цепи.
Монтаж на раме
GSG2Frame
GZ01

6.

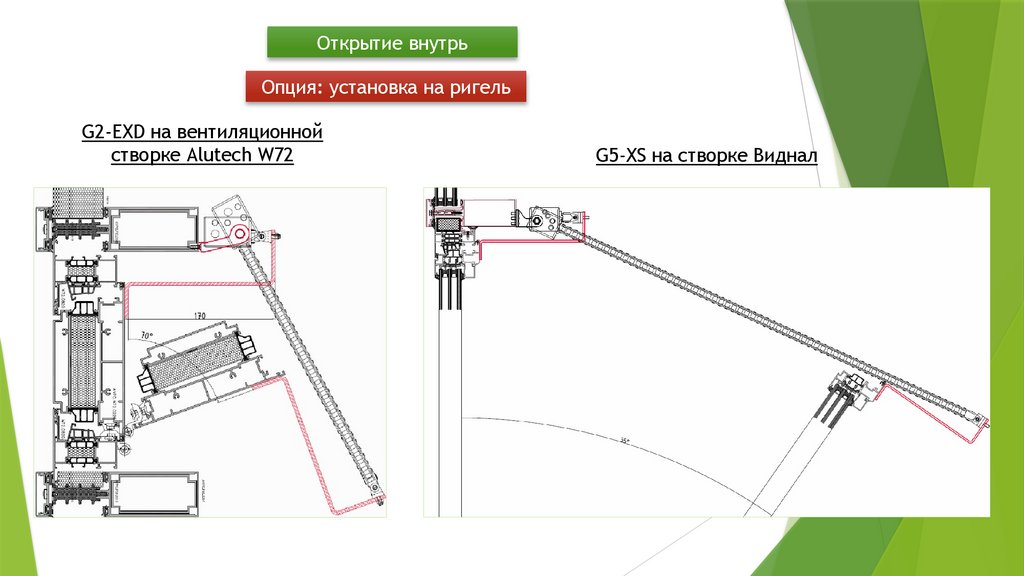

Открытие внутрь
Опция: установка на ригель
G2-EXD на вентиляционной
створке Alutech W72
G5-XS на створке Виднал

7.

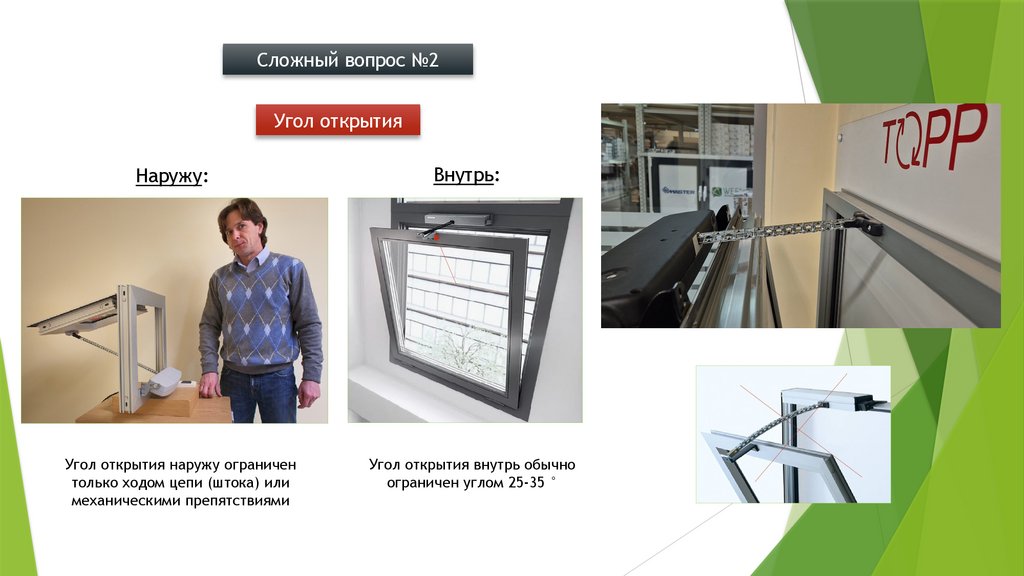

Сложный вопрос №2
Угол открытия
Наружу:
Внутрь:
Угол открытия наружу ограничен
только ходом цепи (штока) или
механическими препятствиями
Угол открытия внутрь обычно
ограничен углом 25-35 °
