7 кл-Построение конических юбок-Большой клёш, Полусолнце

1. КОНСТРУИРОВАНИЕ КОНИЧЕСКИХ ЮБОК («Большой клёш», «Полусолнце») (с применением компьютера)

7 класс

2. ПОСТРОЕНИЕ ОСНОВЫ ЧЕРТЕЖА КОНИЧЕСКОЙ ЮБКИ

Конические юбки самые простые по конструкции, так что их
чертежи можно строить прямо на ткани, без лекал.
Как правило не имеют вытачек, состоят из одной или двух
деталей.

3. Построение чертежа конической юбки

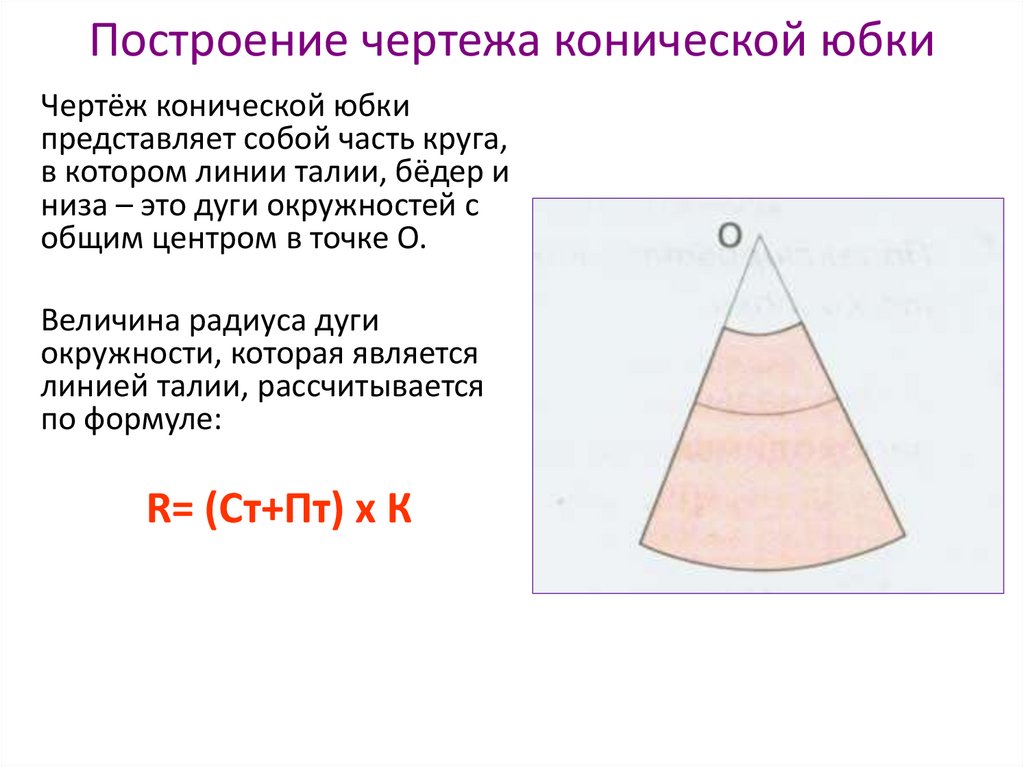

Чертёж конической юбки
представляет собой часть круга,
в котором линии талии, бёдер и
низа – это дуги окружностей с
общим центром в точке О.
Величина радиуса дуги
окружности, которая является
линией талии, рассчитывается
по формуле:
R= (Ст+Пт) х К

4. Правила снятия мерок

• Сантиметровую ленту нельзя ослаблять или чрезмерно натягивать.
• Измеряемый должен стоять прямо, без напряжения, сохраняя
привычную осанку.
• Линию талии фиксируют тесьмой или резинкой.
• Сначала снимают мерки со стороны переда, затем со спины.
• Все величины записывают в сантиметрах.
Мерки (на типовую фигуру)
Ст - полуобхват талии
Сб - полуобхват бёдер
Дст – длина спинки до
линии талии
Ди – длина юбки
Пт – прибавка к талии
Пб – прибавка к бёдрам
Ст = 31,6см
Сб = 44,7 см
Дст = 35,6 см
Ди = 52 см
Пт = 1 см
Пб = 2 см

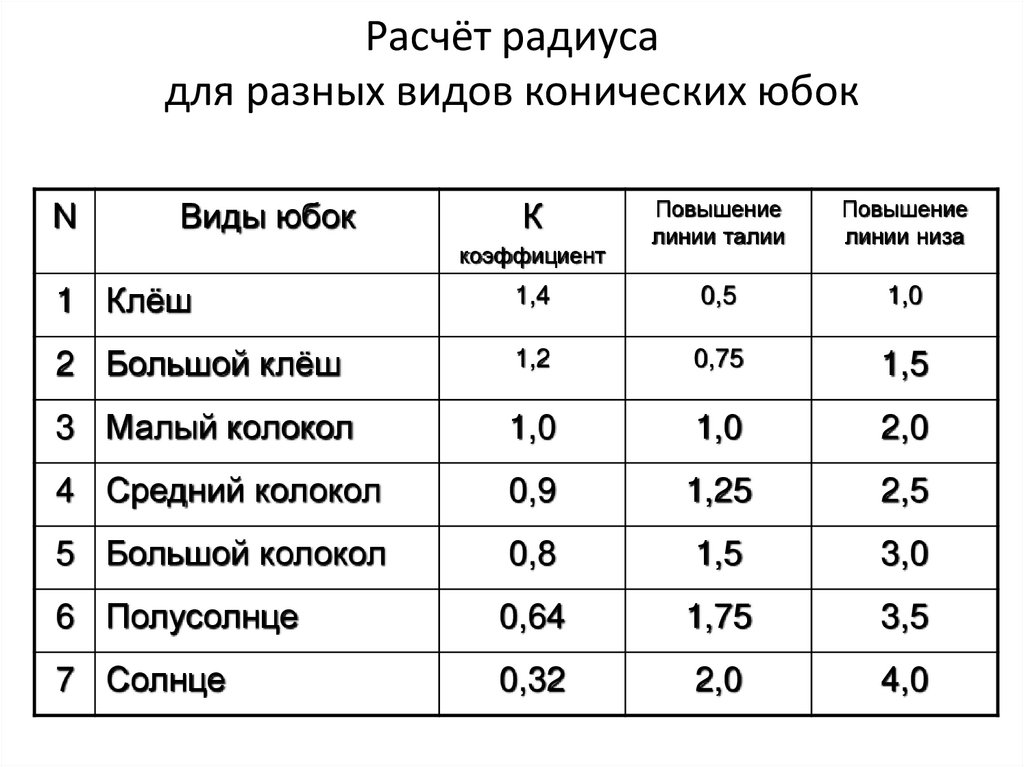

5. Расчёт радиуса для разных видов конических юбок

N
Виды юбок
К
коэффициент
Повышение
линии талии
Повышение
линии низа
1 Клёш
1,4
0,5
1,0
2 Большой клёш
1,2
0,75
1,5
3 Малый колокол
1,0
1,0
2,0
4 Средний колокол
0,9
1,25
2,5
5 Большой колокол
0,8
1,5
3,0
6 Полусолнце
0,64
1,75
3,5
7 Солнце
0,32
2,0
4,0

6. Построение чертежа конической юбки на примере «Большой клёш»

1. Из точки О провести вниз
вертикальную линию;
2. Отложить на ней радиус дуги
окружности для построения линии
талии ОТ;
ОТ=(СТ+ПТ) х К =
(31.6 + 1) х 1,2 =39,1
3. Из центра О радиусом, равным ОТ,
провести вправо дугу ТТ1, длина
которого по кривой равна:
ТТ1=СТ+ПТ
ТТ1 = 31.6 + 1 = 32,6

7. Построение чертежа конической юбки «Большой клёш»

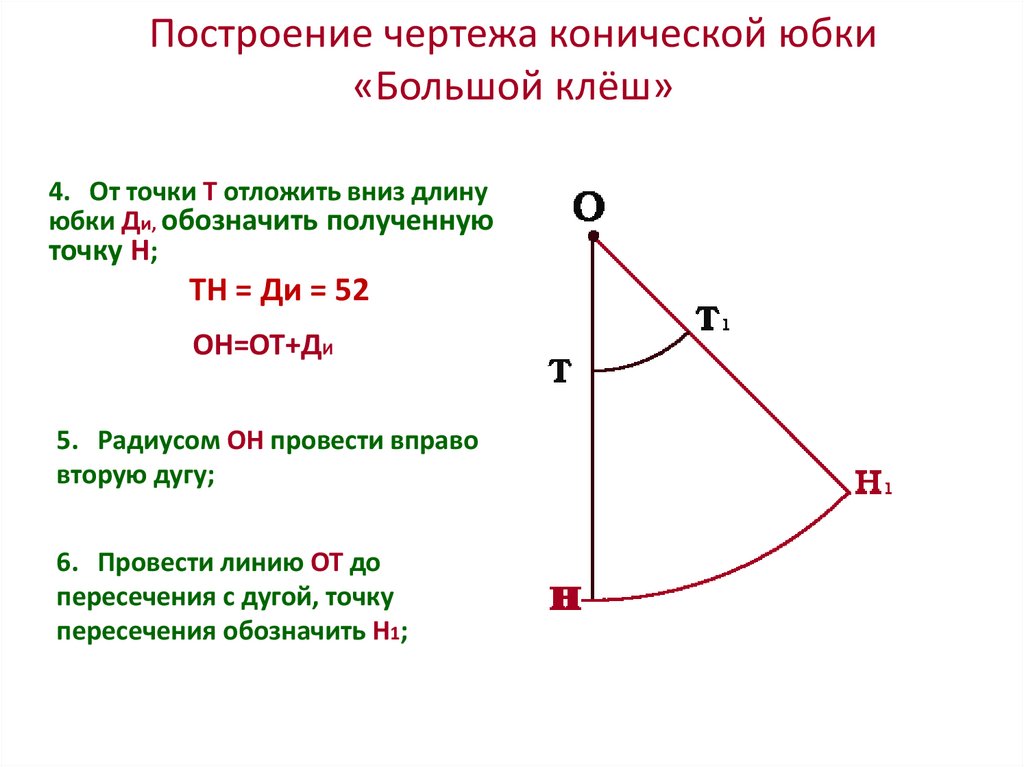

4. От точки Т отложить вниз длину
юбки Ди, обозначить полученную
точку Н;
ТН = Ди = 52
ОН=ОТ+ДИ
5. Радиусом ОН провести вправо
вторую дугу;
6. Провести линию ОТ до
пересечения с дугой, точку
пересечения обозначить Н1;

8. Построение чертежа конической юбки «Большой клёш»

7. Провести на чертеже линию
бедер ББ1 радиусом ОБ;
ТБ = Дтс : 2
ТБ = 35,6 : 2 = 17,8
ОБ= ОТ+ ДТС : 2
8. Если ББ1>(Сб+Пб) , то построение
чертежа юбки на этом
заканчивается;
9. Обведите контур чертежа
10. ТТ1Н1Н сплошной основной
линией;

9. Построение чертежа конической юбки «Большой клёш»

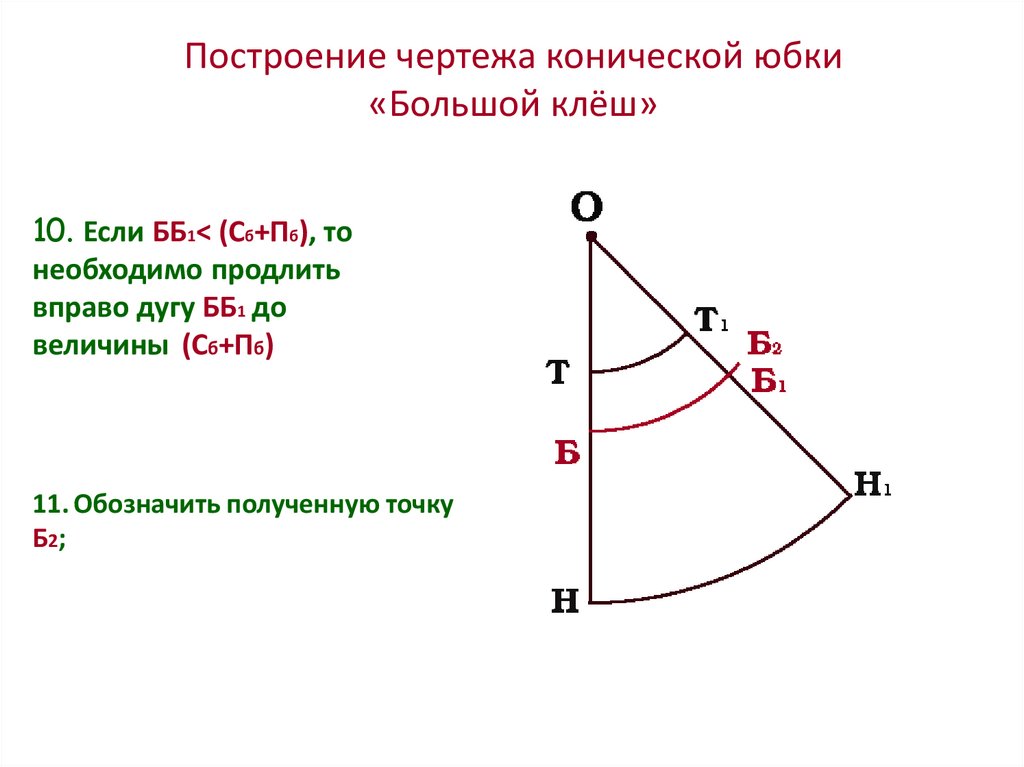

10. Если ББ1< (Сб+Пб), то
необходимо продлить
вправо дугу ББ1 до
величины (Сб+Пб)
11. Обозначить полученную точку
Б2;

10. Построение чертежа конической юбки «Большой клёш»

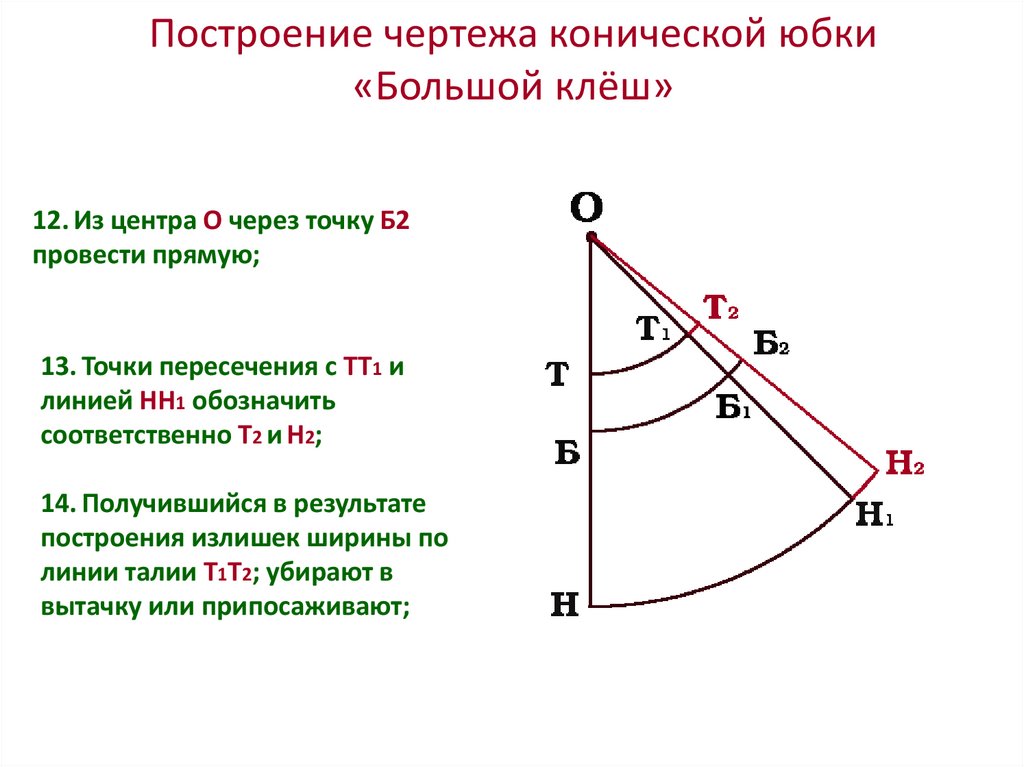

12. Из центра О через точку Б2
провести прямую;
13. Точки пересечения с ТТ1 и
линией НН1 обозначить
соответственно Т2 и Н2;
14. Получившийся в результате
построения излишек ширины по
линии талии Т1Т2; убирают в
вытачку или припосаживают;

11.

ПОСТРОЕНИЕ ЧЕРТЕЖА КОНИЧЕСКОЙ ЮБКИ
«ПОЛУСОЛНЦЕ» (К = 0,64)
Мерки на типовую
фигуру:
Ст = 31,6см
Сб = 44,7 см
Дст = 35,6 см
Ди = 52 см
Пт = 1 см.
Пб = 2 см.
К = 0,64

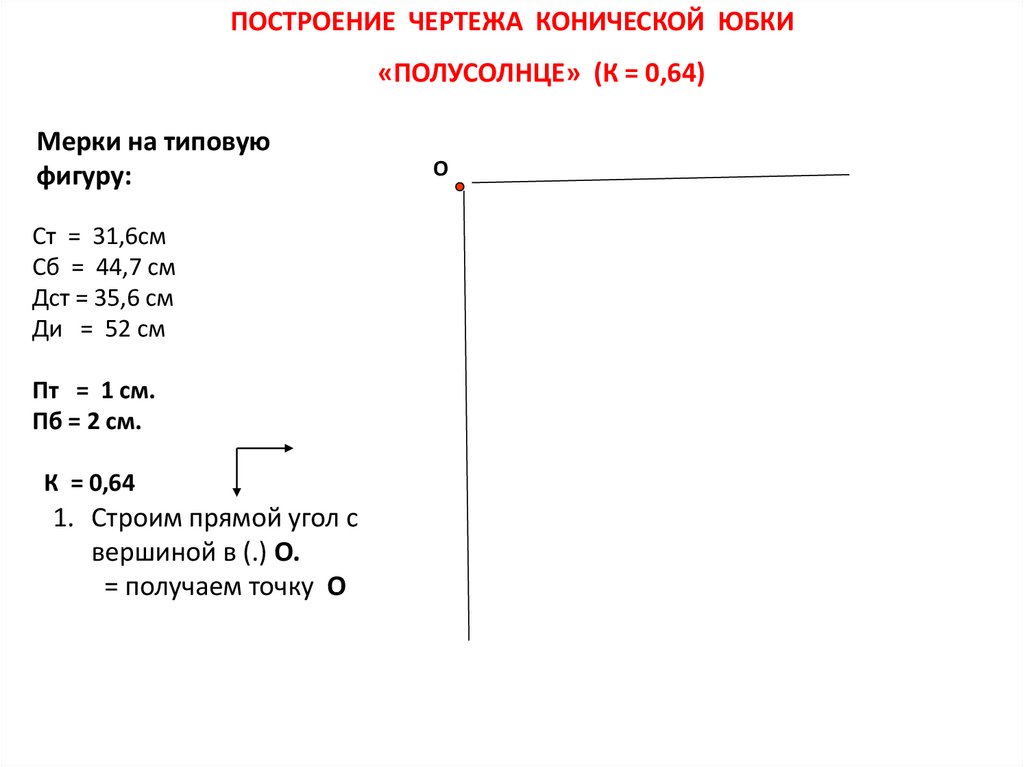

1. Строим прямой угол с
вершиной в (.) О.
= получаем точку О
О

12.

Мерки:
ПОСТРОЕНИЕ ЧЕРТЕЖА КОНИЧЕСКОЙ ЮБКИ
«ПОЛУСОЛНЦЕ» (К = 0,64)
Ст = 31,6см
Сб = 44,7 см
Дст = 35,6 см
Ди = 52 см
О
Пт = 1 см.
Пб = 2 см.
К = 0,64
2. ОТ = ОТ1 = R талии =
(Ст + Пт) х К =
= (31,6 + 1) х 0,64 = 20,86 см.
провести дугу Т – Т1
Т
Т1

13.

Мерки:
ПОСТРОЕНИЕ ЧЕРТЕЖА КОНИЧЕСКОЙ ЮБКИ
«ПОЛУСОЛНЦЕ» (К = 0,64)
Ст = 31,6см
Сб = 44,7 см
Дст = 35,6 см
Ди = 52 см
Пт = 1 см.
Пб = 2 см.
О
К = 0,64
Т

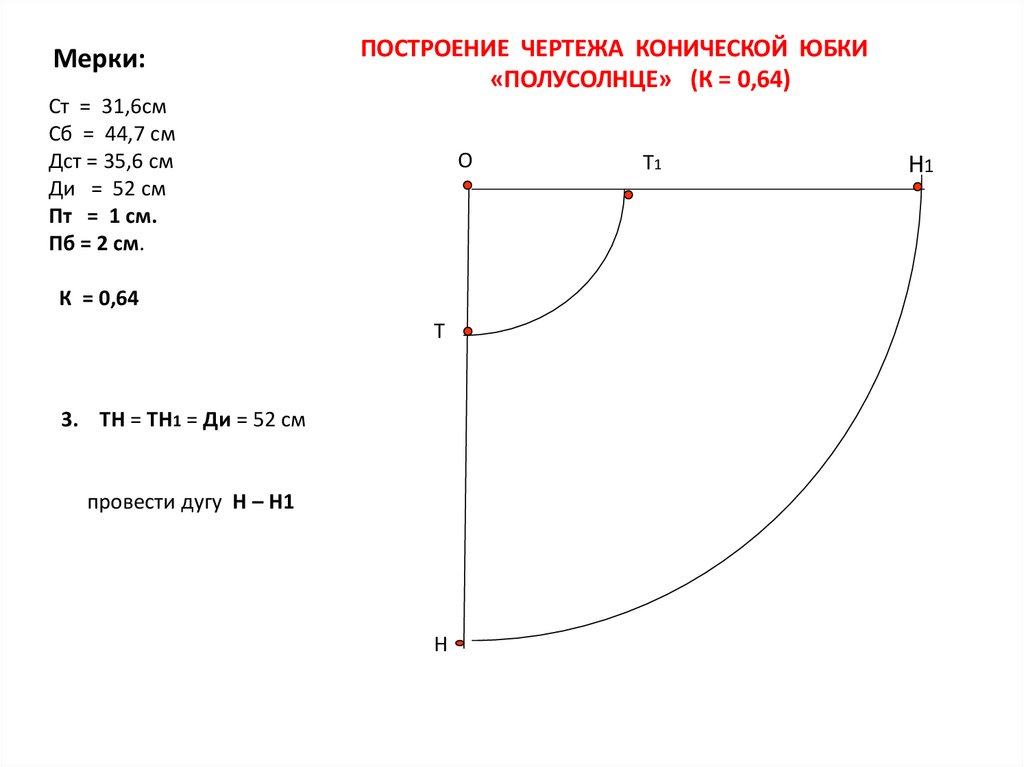

3. ТН = ТН1 = Ди = 52 см
провести дугу Н – Н1
Н
Т1
Н1

14.

Мерки:
ПОСТРОЕНИЕ ЧЕРТЕЖА КОНИЧЕСКОЙ ЮБКИ
«ПОЛУСОЛНЦЕ» ( К = 0,64)
Ст = 31,6см
Сб = 44,7 см
Дст = 35,6 см
Ди = 52 см
О
Пт = 1 см
Пб = 2 см.
К = 0,64
Т1
Н1
Т2
Т

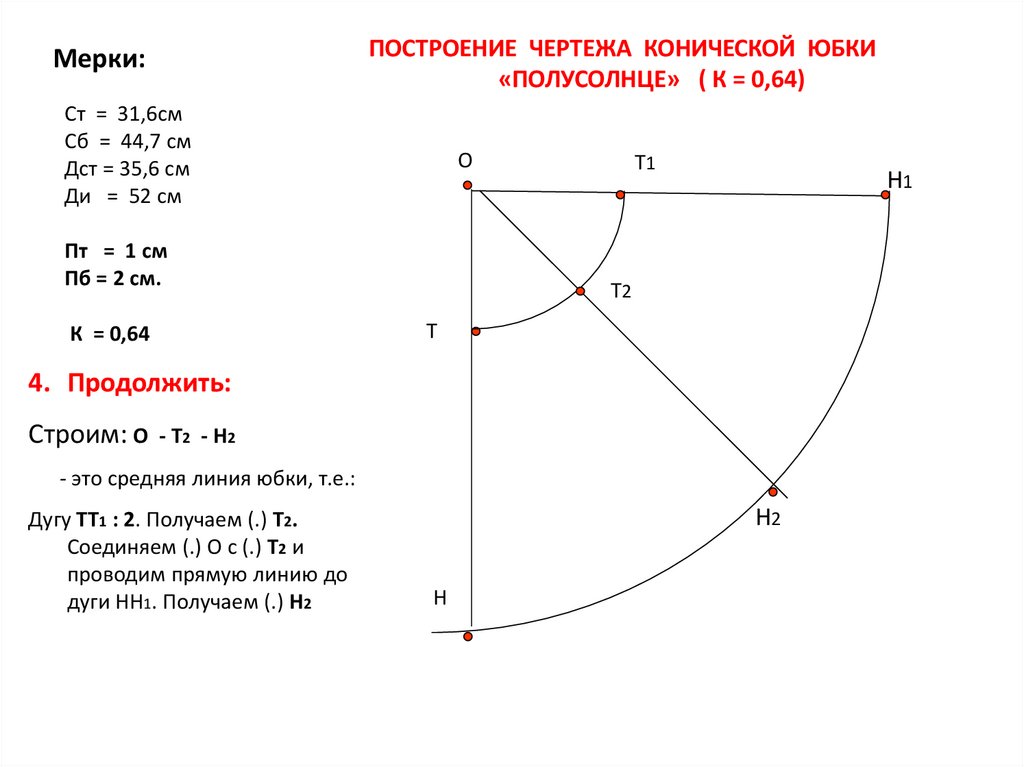

4. Продолжить:
Строим: О - Т2 - Н2
- это средняя линия юбки, т.е.:
Дугу ТТ1 : 2. Получаем (.) Т2.
Соединяем (.) О с (.) Т2 и
проводим прямую линию до
дуги НН1. Получаем (.) Н2
Н2
Н

15.

Мерки:
ПОСТРОЕНИЕ ЧЕРТЕЖА КОНИЧЕСКОЙ ЮБКИ
«ПОЛУСОЛНЦЕ» (К = 0,64)
Ст = 31,6см
Сб = 44,7 см
Дст = 35,6 см
Ди = 52 см
Н1
Т3
Пт = 1 см.
Пб = 2 см.
К = 0,64
Т1
О
Т
Т2

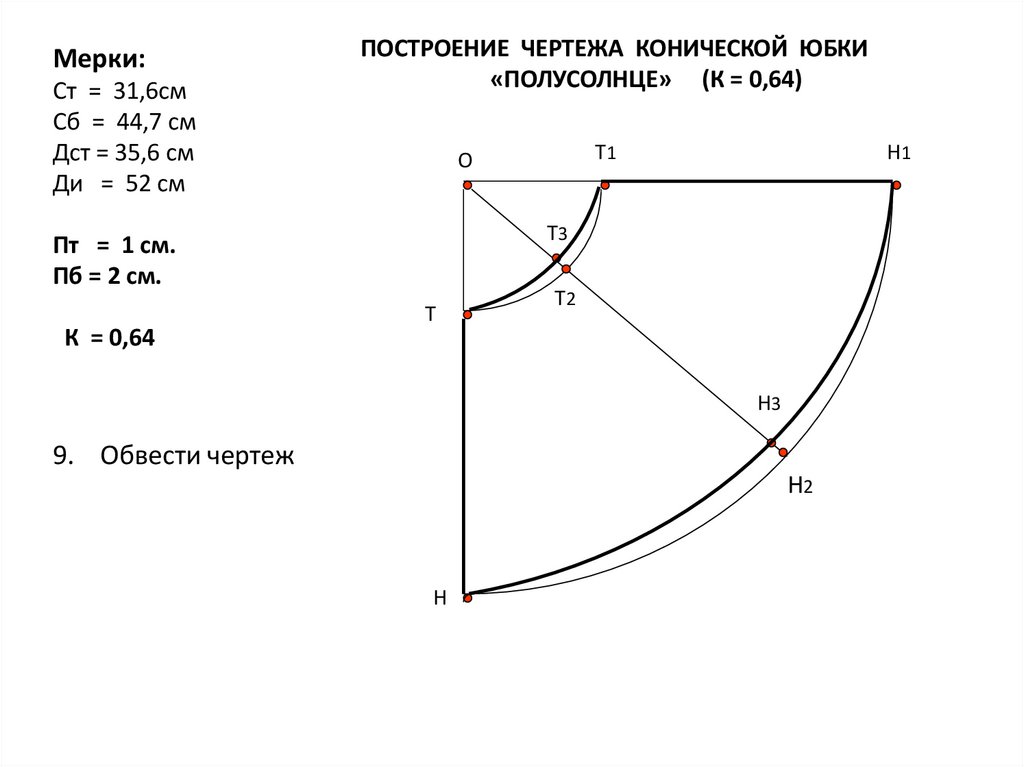

Продолжить:

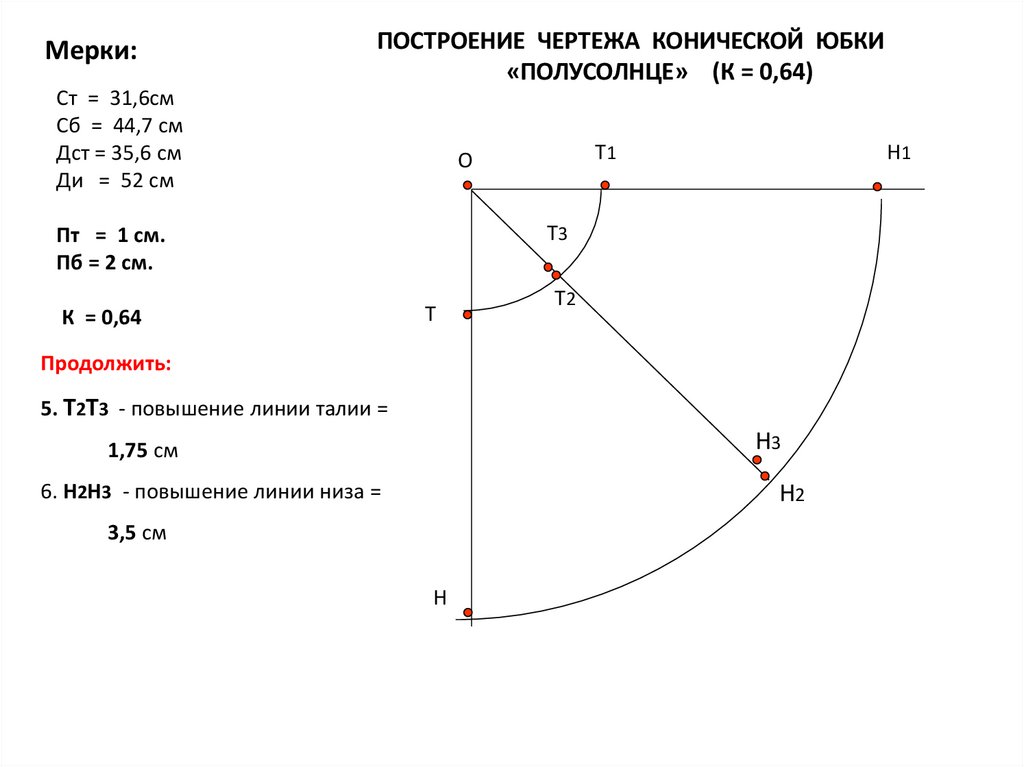

5. Т2Т3 - повышение линии талии =
Н3
1,75 см
6. Н2Н3 - повышение линии низа =
Н2
3,5 см
Н

16.

Мерки:
Ст = 31,6см
Сб = 44,7 см
Дст = 35,6 см
Ди = 52 см
ПОСТРОЕНИЕ ЧЕРТЕЖА КОНИЧЕСКОЙ ЮБКИ
«ПОЛУСОЛНЦЕ» (К = 0,64)
Н1
Т3
Пт = 1 см.
Пб = 2 см.
К = 0,64
Т1
О
Т
Т2
Н3

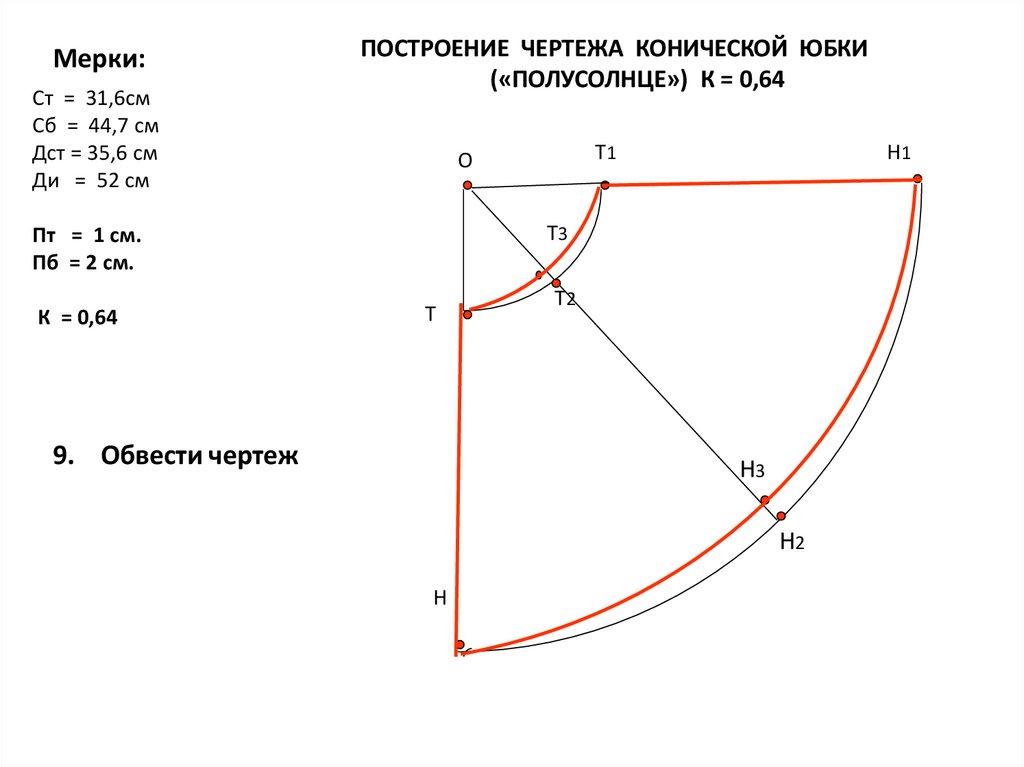

9. Обвести чертеж
Н2
Н

17.

Мерки:
Ст = 31,6см
Сб = 44,7 см
Дст = 35,6 см
Ди = 52 см
ПОСТРОЕНИЕ ЧЕРТЕЖА КОНИЧЕСКОЙ ЮБКИ
(«ПОЛУСОЛНЦЕ») К = 0,64
Н1
Т3
Пт = 1 см.
Пб = 2 см.
К = 0,64
Т1
О
Т
9. Обвести чертеж
Т2
Н3
Н2
Н
