7 кл-Построение основы чертежа прямой юбки. (4)

1. Построение чертежа прямой юбки

7 класс

2. Цель:

Построить чертеж прямой юбки.
Задачи:
Научить обучающихся строить
чертеж прямой юбки.
Развивать навык нанесения линий
чертежа, моторику, глазомер.
Воспитывать аккуратность,
усидчивость.

3.

Прямые юбки, состоят из 2-х деталей: переднего
и заднего полотнища, плотно облегают фигуру.
Прямые юбки могут иметь разрезы, различные
складки или сборки, кокетки карманы и т.д.

4.

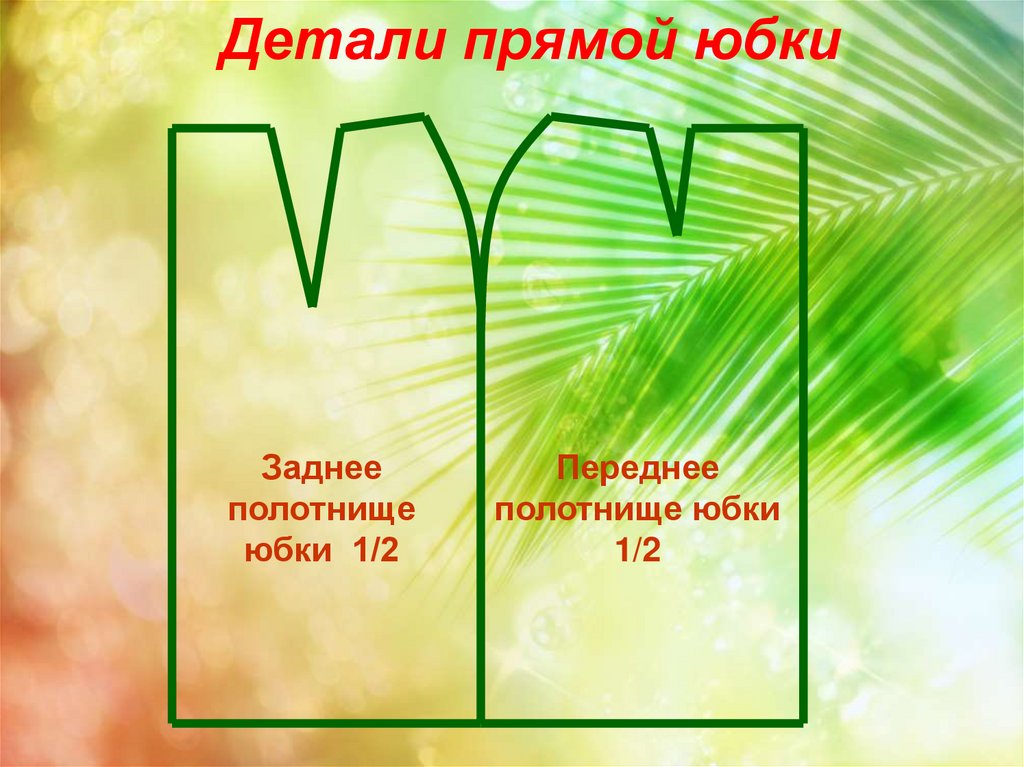

Детали прямой юбки
Заднее
полотнище
юбки 1/2
Переднее
полотнище юбки
1/2

5.

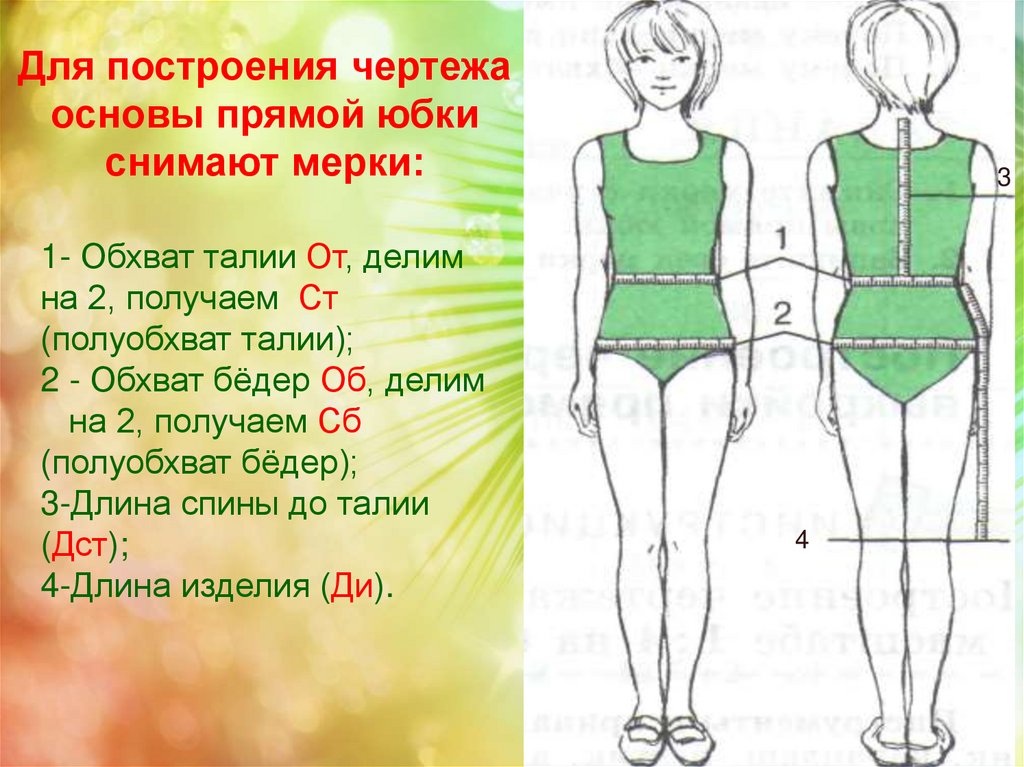

Для построения чертежа
основы прямой юбки
снимают мерки:
1- Обхват талии От, делим
на 2, получаем Ст
(полуобхват талии);
2 - Обхват бёдер Об, делим
на 2, получаем Сб
(полуобхват бёдер);
3-Длина спины до талии
(Дст);
4-Длина изделия (Ди).
3
4

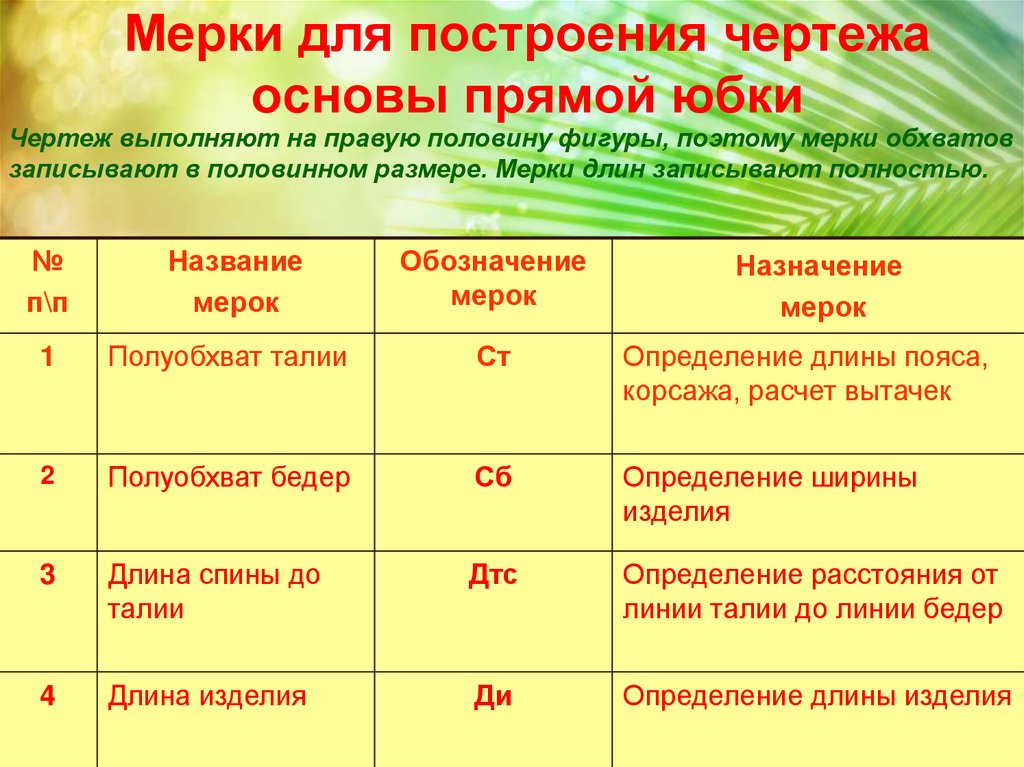

6. Мерки для построения чертежа основы прямой юбки

Чертеж выполняют на правую половину фигуры, поэтому мерки обхватов
записывают в половинном размере. Мерки длин записывают полностью.
№
п\п
Название
мерок
Обозначение
мерок
Назначение
мерок
1
Полуобхват талии
Ст
Определение длины пояса,
корсажа, расчет вытачек
2
Полуобхват бедер
Сб
Определение ширины
изделия
3
Длина спины до
талии
Дтс
Определение расстояния от
линии талии до линии бедер
4
Длина изделия
Ди
Определение длины изделия

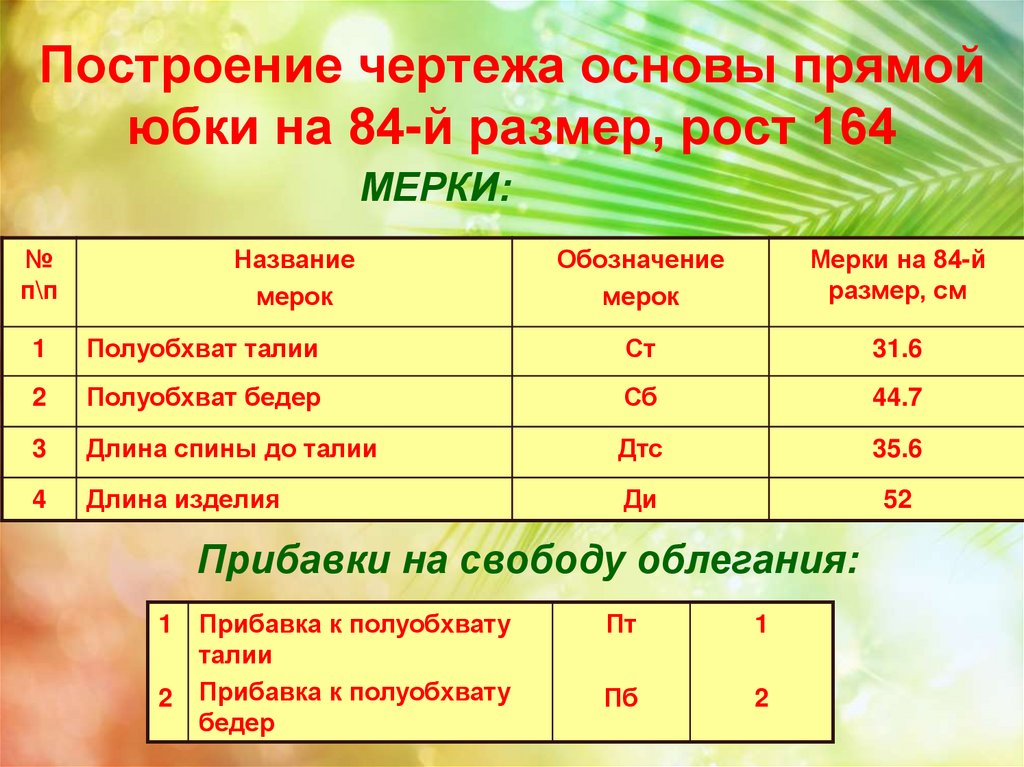

7. Построение чертежа основы прямой юбки на 84-й размер, рост 164

МЕРКИ:
№
п\п
Название
мерок
Обозначение
мерок
Мерки на 84-й
размер, см
1
Полуобхват талии
Ст
31.6
2
Полуобхват бедер
Сб
44.7
3
Длина спины до талии
Дтс
35.6
4
Длина изделия
Ди
52
Прибавки на свободу облегания:
1
2
Прибавка к полуобхвату
талии
Прибавка к полуобхвату
бедер
Пт
1
Пб
2

8.

Построение чертежа

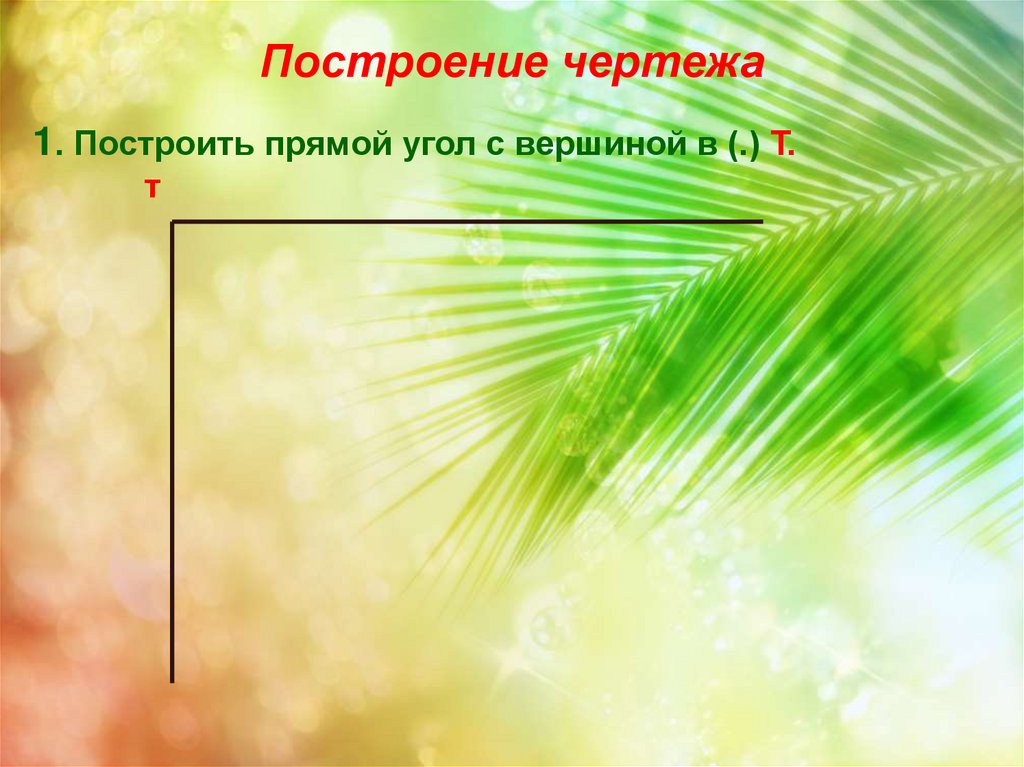

1. Построить прямой угол с вершиной в (.) Т.
т

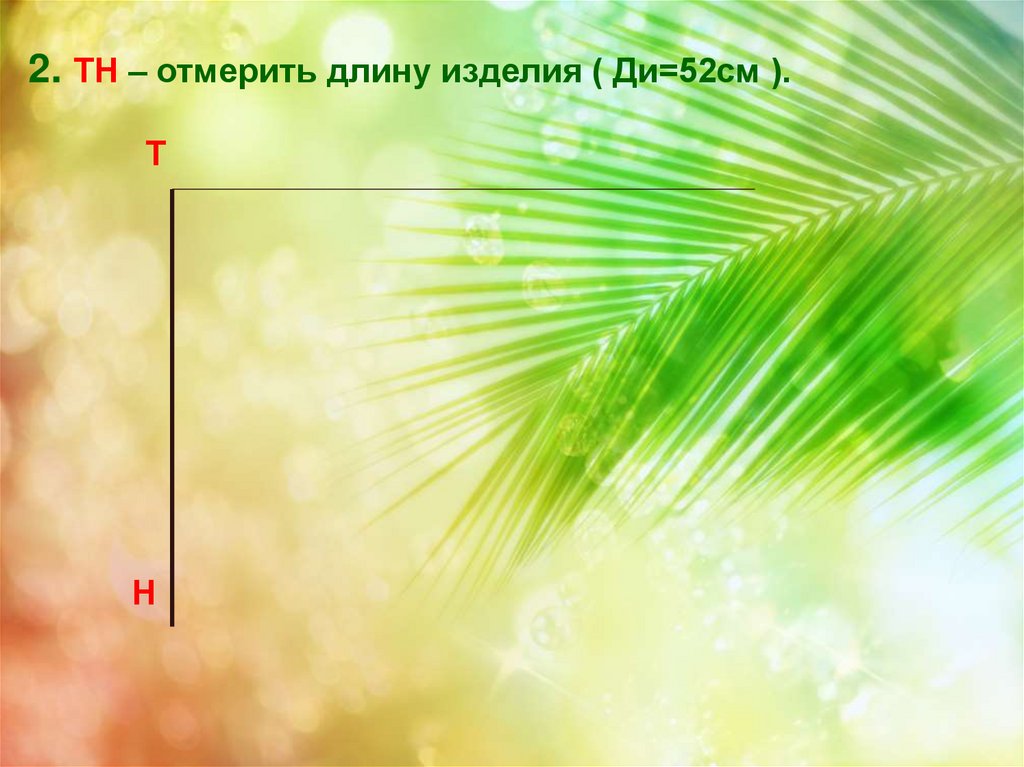

9.

2. ТН – отмерить длину изделия ( Ди=52см ).
Т
Н

10.

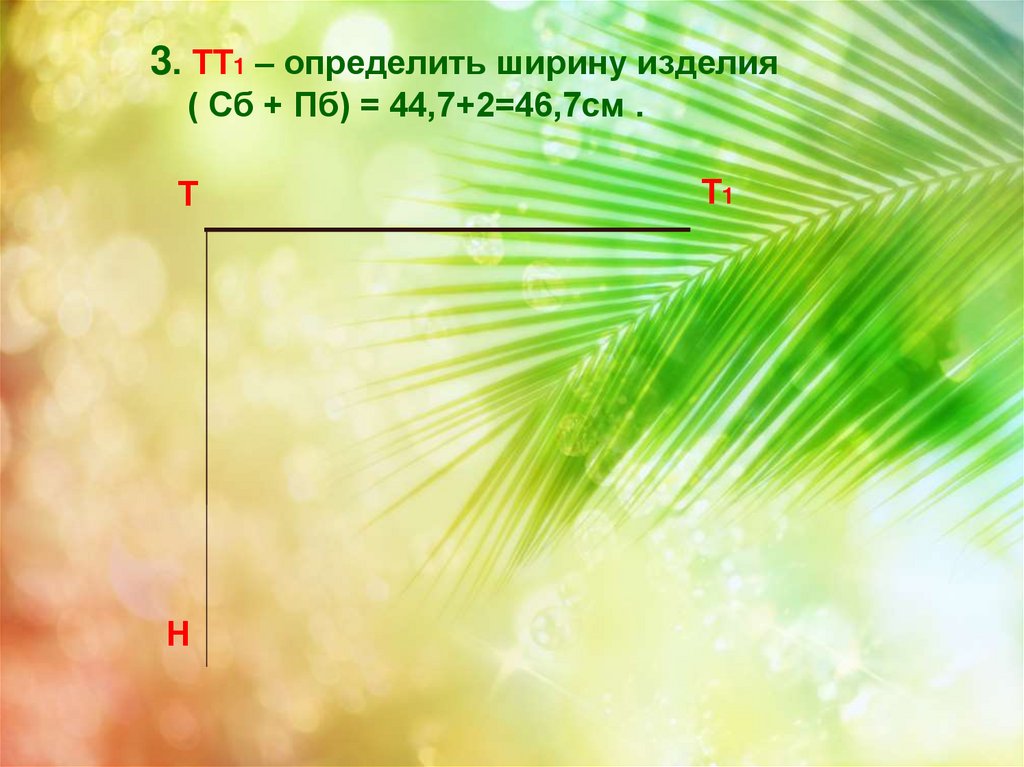

3. ТТ1 – определить ширину изделия
( Сб + Пб) = 44,7+2=46,7см .
Т
Н
Т1

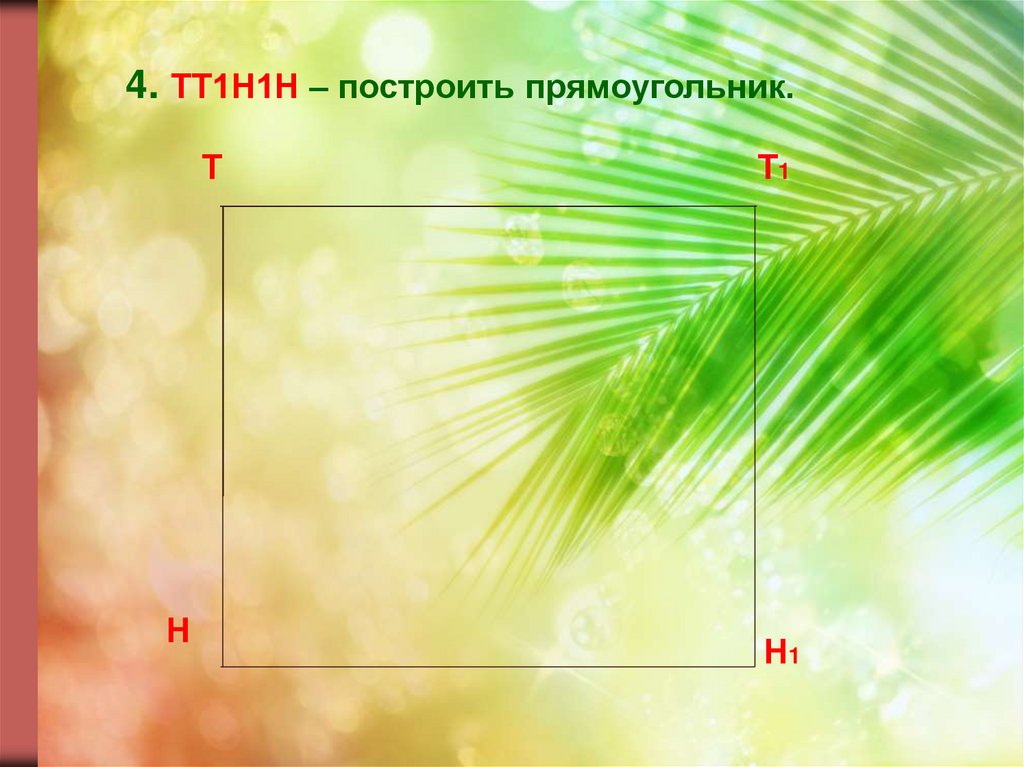

11.

4. ТТ1Н1Н – построить прямоугольник.
Т
Н
Т1
Н1

12.

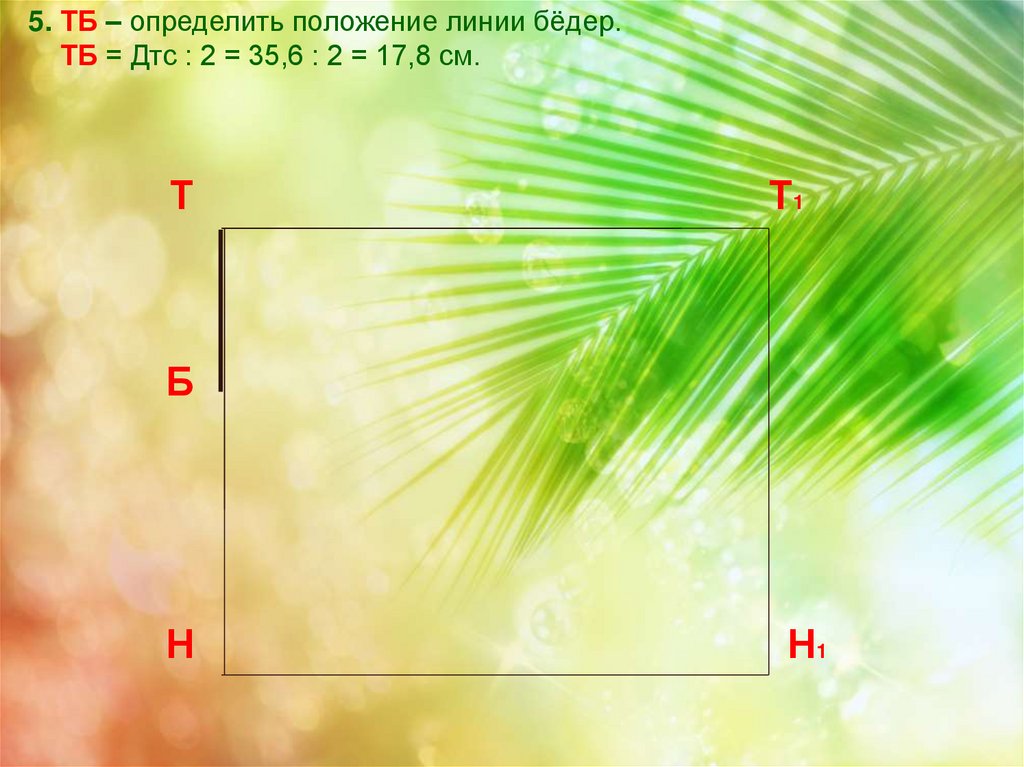

5. ТБ – определить положение линии бёдер.
ТБ = Дтс : 2 = 35,6 : 2 = 17,8 см.
Т
Т1
Б
Н
Н1

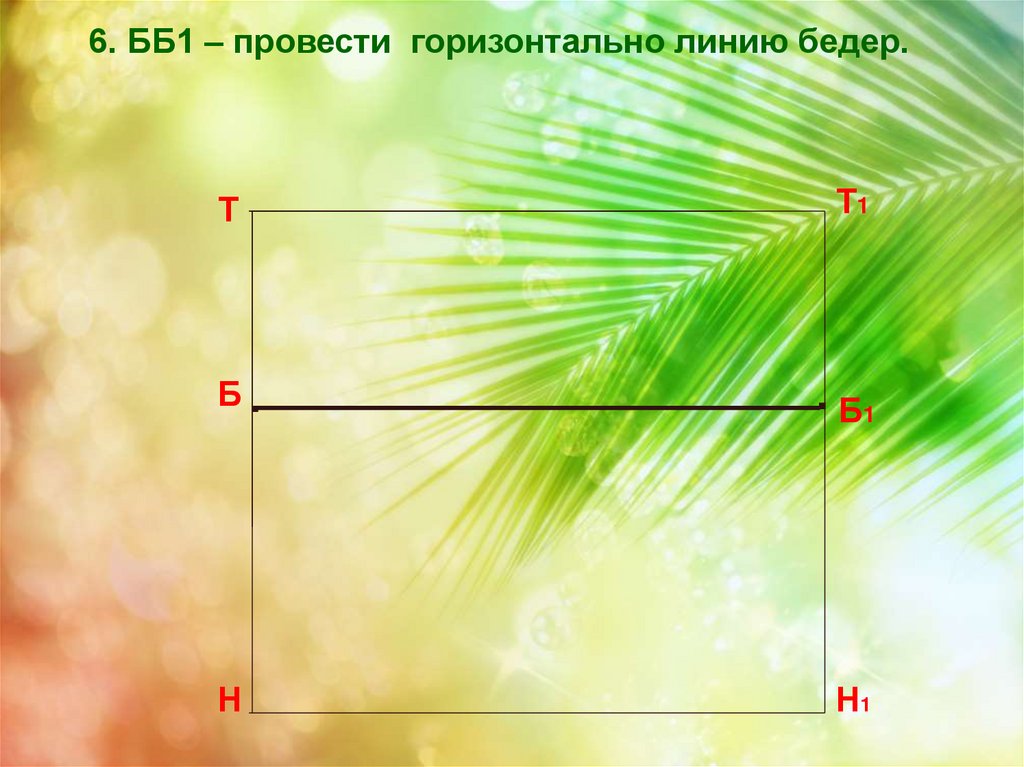

13.

6. ББ1 – провести горизонтально линию бедер.
Т1
Т
Б
Н
.
.Б
1
Н1

14.

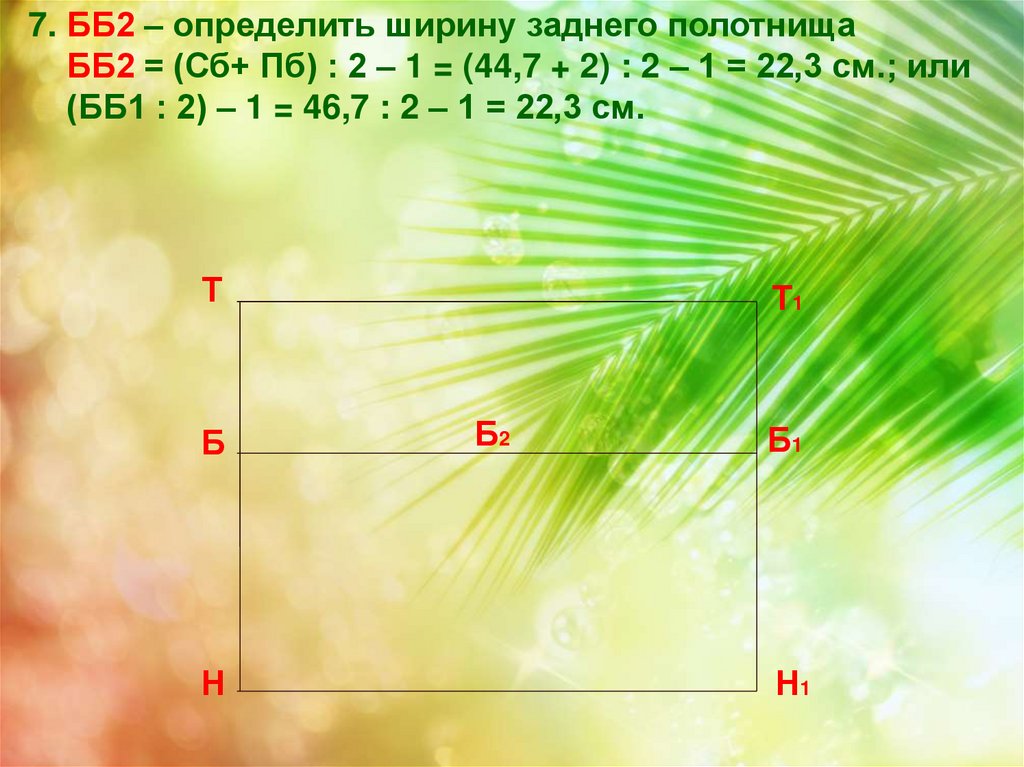

7. ББ2 – определить ширину заднего полотнища
ББ2 = (Сб+ Пб) : 2 – 1 = (44,7 + 2) : 2 – 1 = 22,3 см.; или
(ББ1 : 2) – 1 = 46,7 : 2 – 1 = 22,3 см.
Т
Б
Н
Т1
Б2
Б1
Н1

15.

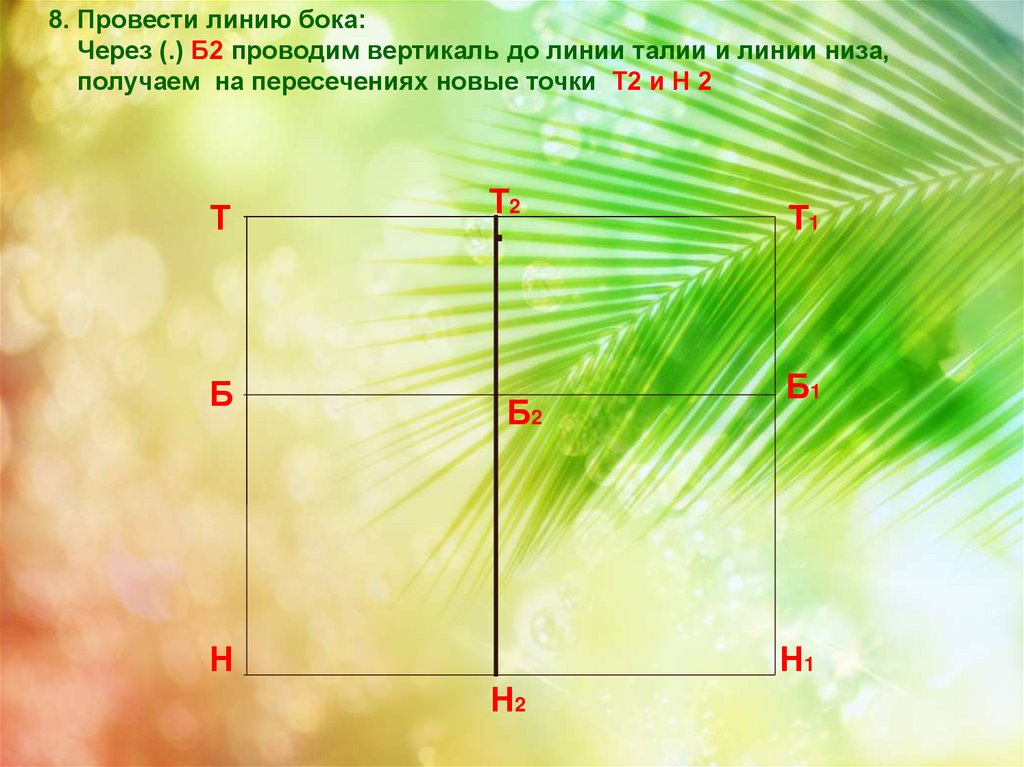

8. Провести линию бока:
Через (.) Б2 проводим вертикаль до линии талии и линии низа,
получаем на пересечениях новые точки Т2 и Н 2
Т
Б
Т2
.
Б2
Н
Т1
Б1
Н1
Н2

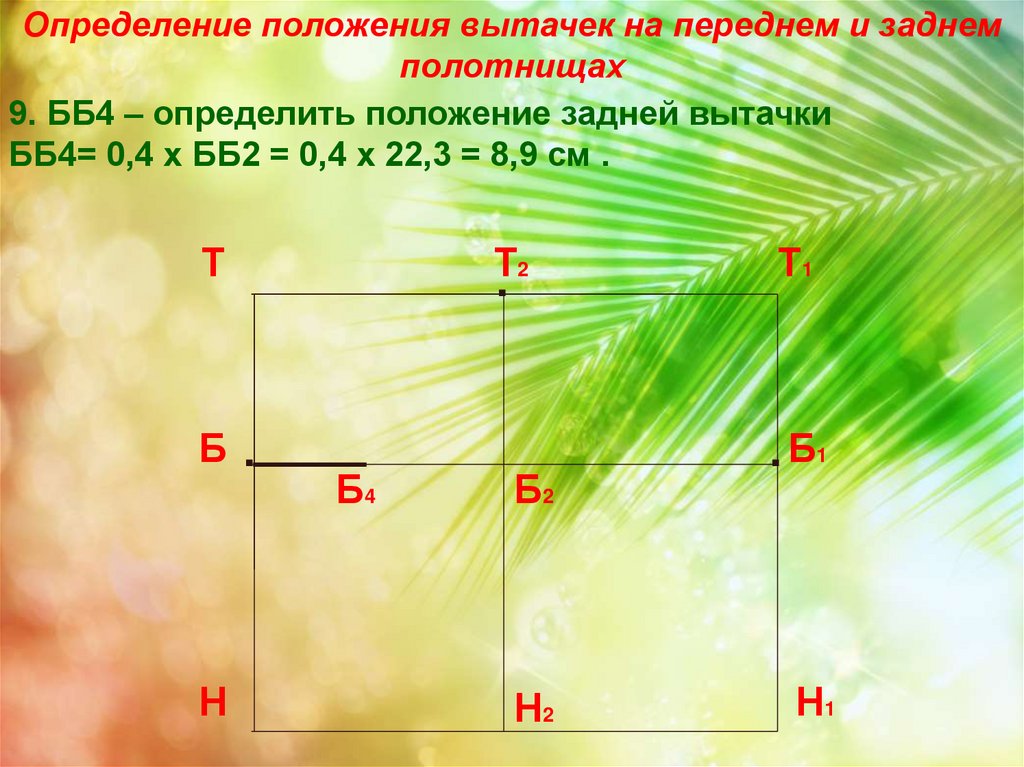

16.

Определение положения вытачек на переднем и заднем
полотнищах
9. ББ4 – определить положение задней вытачки
ББ4= 0,4 х ББ2 = 0,4 х 22,3 = 8,9 см .
Т
Б.
Н
Т
2
.
Т1
.Б
1
Б4
Б2
Н2
Н1

17.

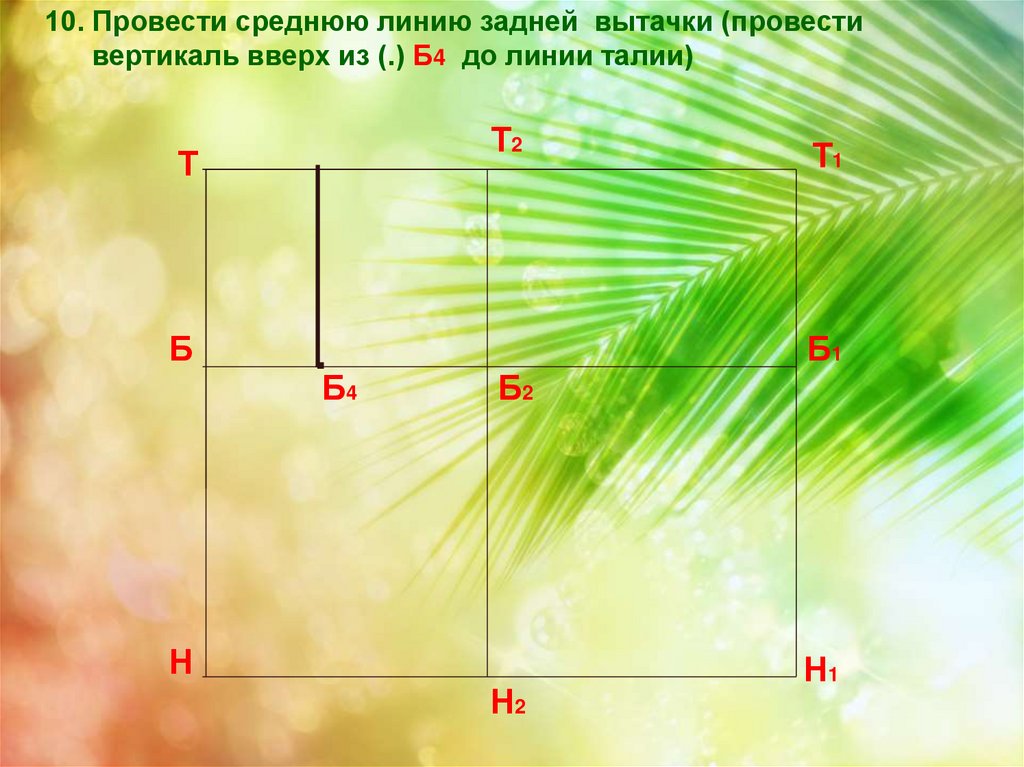

10. Провести среднюю линию задней вытачки (провести
вертикаль вверх из (.) Б4 до линии талии)
Т2
.
Т
Б
.Б
Т1
Б1
4
Б2
Н
Н2
Н1

18.

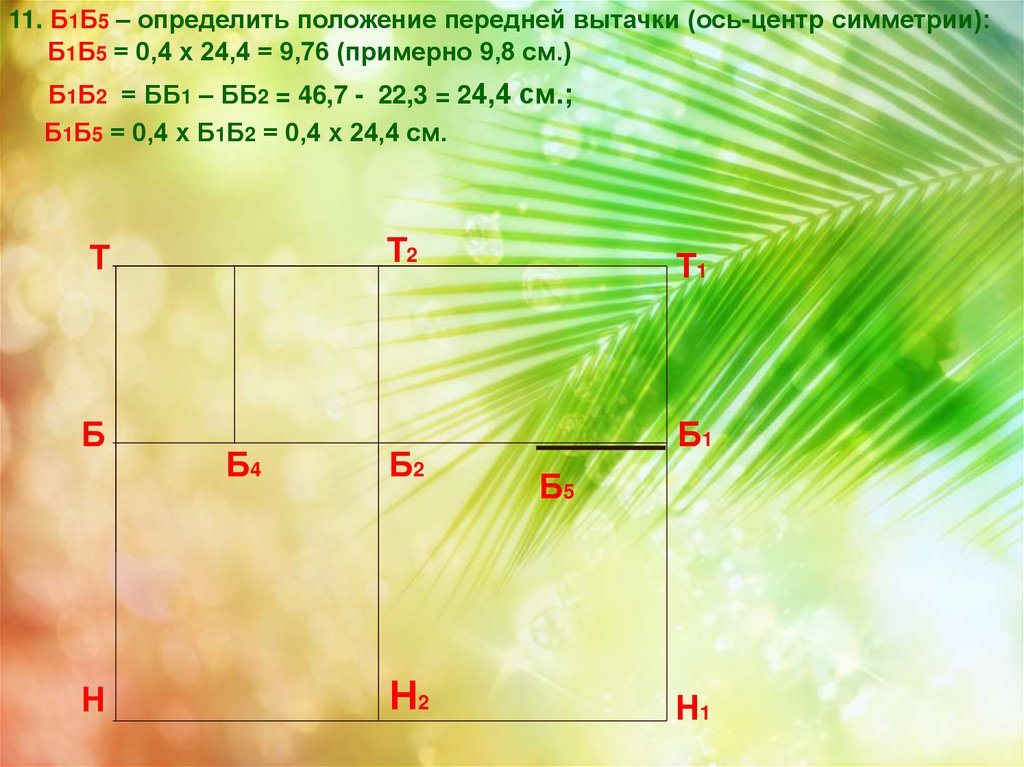

11. Б1Б5 – определить положение передней вытачки (ось-центр симметрии):
Б1Б5 = 0,4 х 24,4 = 9,76 (примерно 9,8 см.)
Б1Б2 = ББ1 – ББ2 = 46,7 - 22,3 = 24,4 см.;
Б1Б5 = 0,4 х Б1Б2 = 0,4 х 24,4 см.
Т2
Т
Б
Н
Б4
Б2
Н2
Т1
Б1
Б5
Н1

19.

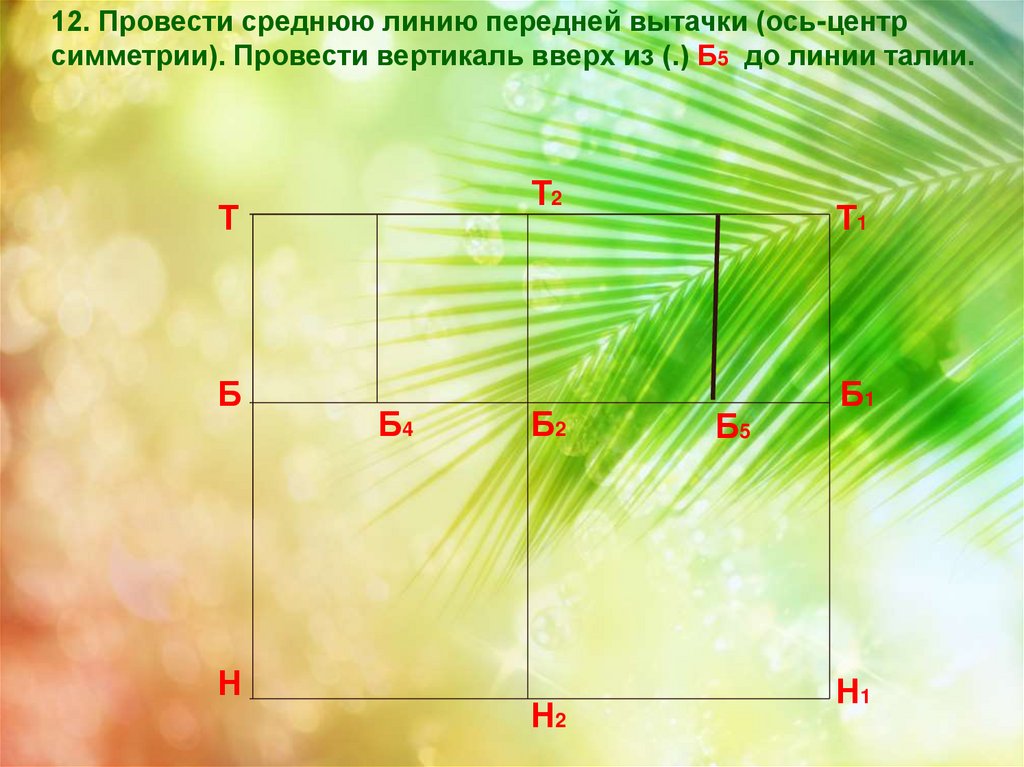

12. Провести среднюю линию передней вытачки (ось-центр
симметрии). Провести вертикаль вверх из (.) Б5 до линии талии.
Т2
Т
Б
Н
Б4
Б2
Н2
Т1
Б5
Б1
Н1

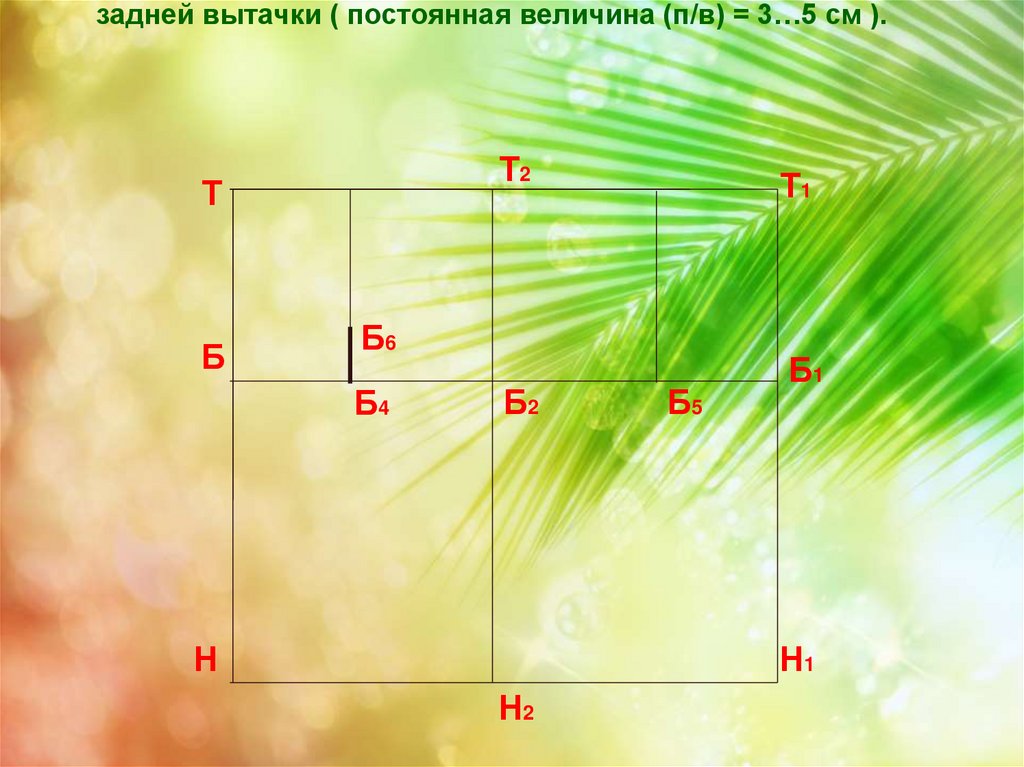

20.

задней вытачки ( постоянная величина (п/в) = 3…5 см ).
Т2
Т
Б
Т1
Б6
Б4
Б2
Н
Б5
Б1
Н1
Н2

21.

14. Б5Б7 – определить положение вершины
передней вытачки ( постоянная величина (п/в) = 5…7 см ).
Т2
Т
Б
Б7
Б6
Б4
Т1
Б2
Н
Н2
Б5
Б1
Н1

22.

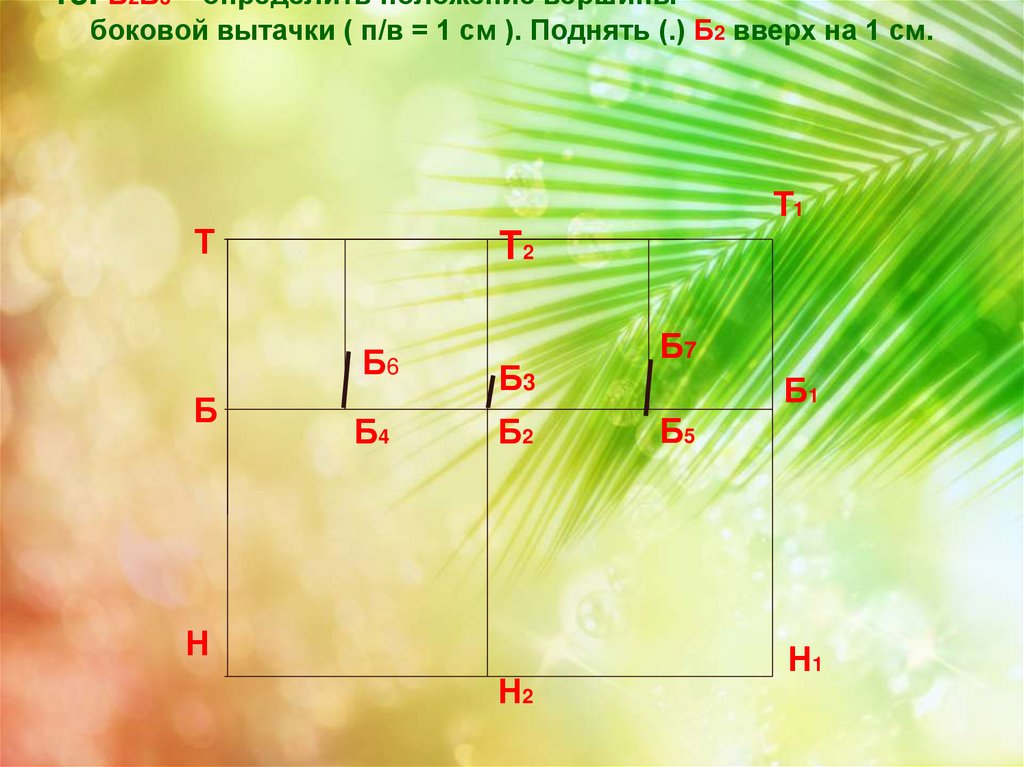

15. Б2Б3 – определить положение вершины
боковой вытачки ( п/в = 1 см ). Поднять (.) Б2 вверх на 1 см.
Т
Б
Т1
Т2
Б6
Б3
Б4
Б2
Н
Н2
Б7
Б1
Б5
Н1

23.

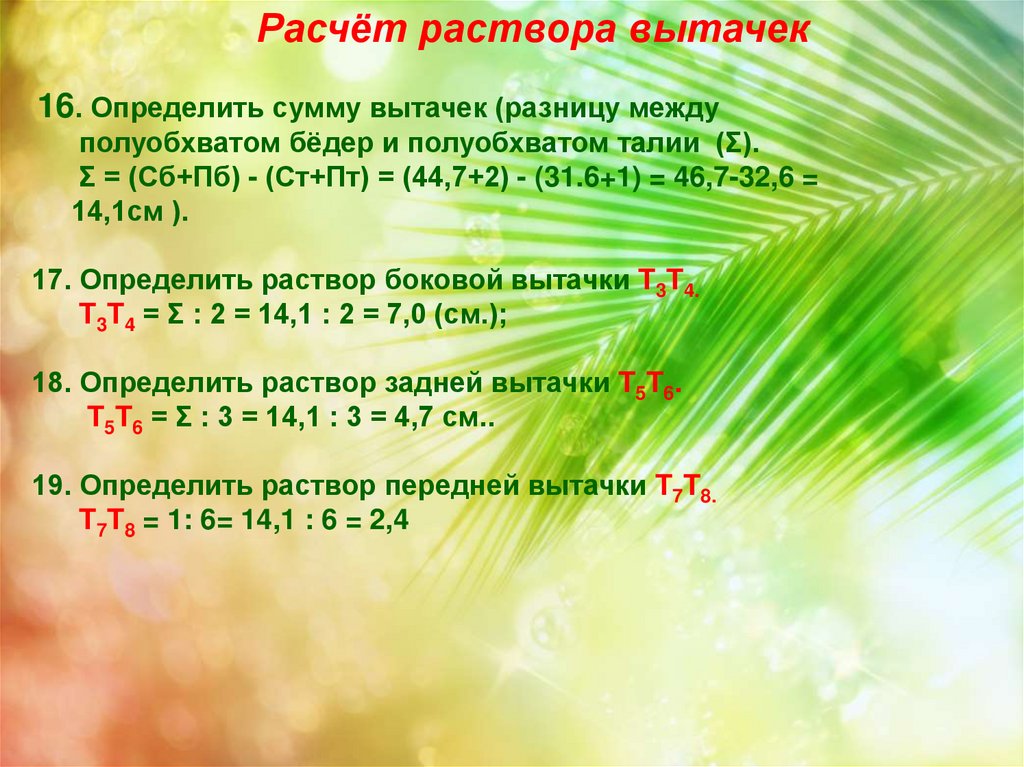

Расчёт раствора вытачек
16. Определить сумму вытачек (разницу между
полуобхватом бёдер и полуобхватом талии (Σ).
Σ = (Сб+Пб) - (Ст+Пт) = (44,7+2) - (31.6+1) = 46,7-32,6 =
14,1см ).
17. Определить раствор боковой вытачки T3T4.
T3T4 = Σ : 2 = 14,1 : 2 = 7,0 (см.);
18. Определить раствор задней вытачки T5T6.
T5T6 = Σ : 3 = 14,1 : 3 = 4,7 см..
19. Определить раствор передней вытачки T7T8.
T7T8 = 1: 6= 14,1 : 6 = 2,4

24.

Построение вытачек

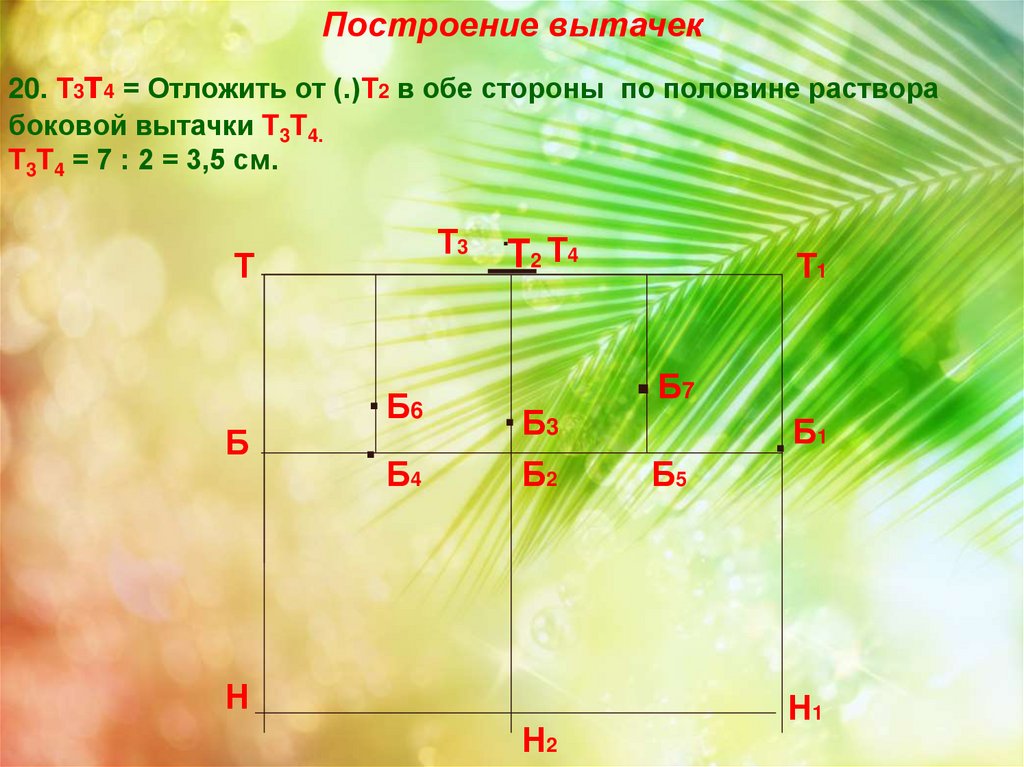

20. Т3т4 = Отложить от (.)Т2 в обе стороны по половине раствора
боковой вытачки T3T4.
T3T4 = 7 : 2 = 3,5 см.
Т3 .Т2 Т4
Т
Б
.Б
.Б
6
4
.Б
Т1
.Б
7
3
Б2
Н
Н2
Б5
.Б
1
Н1

25.

21. Т5Т6 = Отложить от осевой линии задней вытачки в обе
стороны половину раствора задней вытачки ( 4,7 : 2 = 2,35 см )
Т
Т5 Т6
Т4
Т1
Т2
.Б
Б
Т3
.Б
7
6
.Б
Б4
Б2
Б1
3
Н
Б5
Н1
Н2

26.

22. Т7Т8 = Отложить от осевой линии передней вытачки в обе
стороны половину раствора передней вытачки ( 2,6 : 2 = 1,3 см ).
Т6 Т3
Н
Т7 Т8
Т1
Т2
.Б
Б
Т7
Б4
6
Б3
Б2
.
Т
Т5
Н2
.Б
7
Б1
Б4
Н1

27.

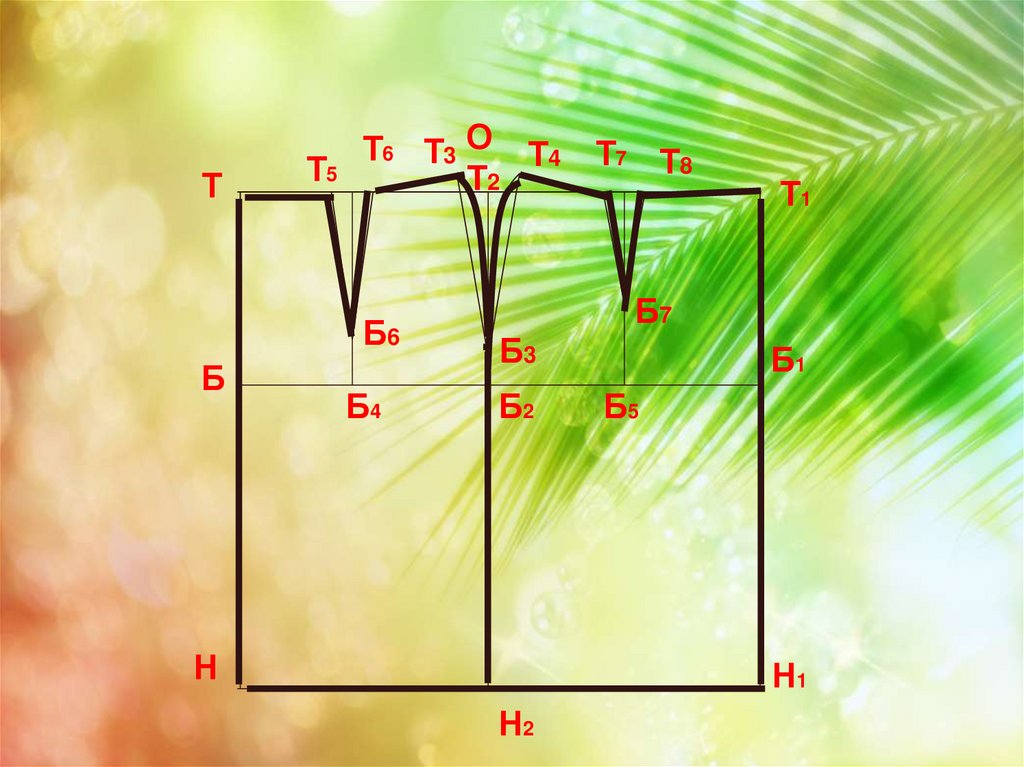

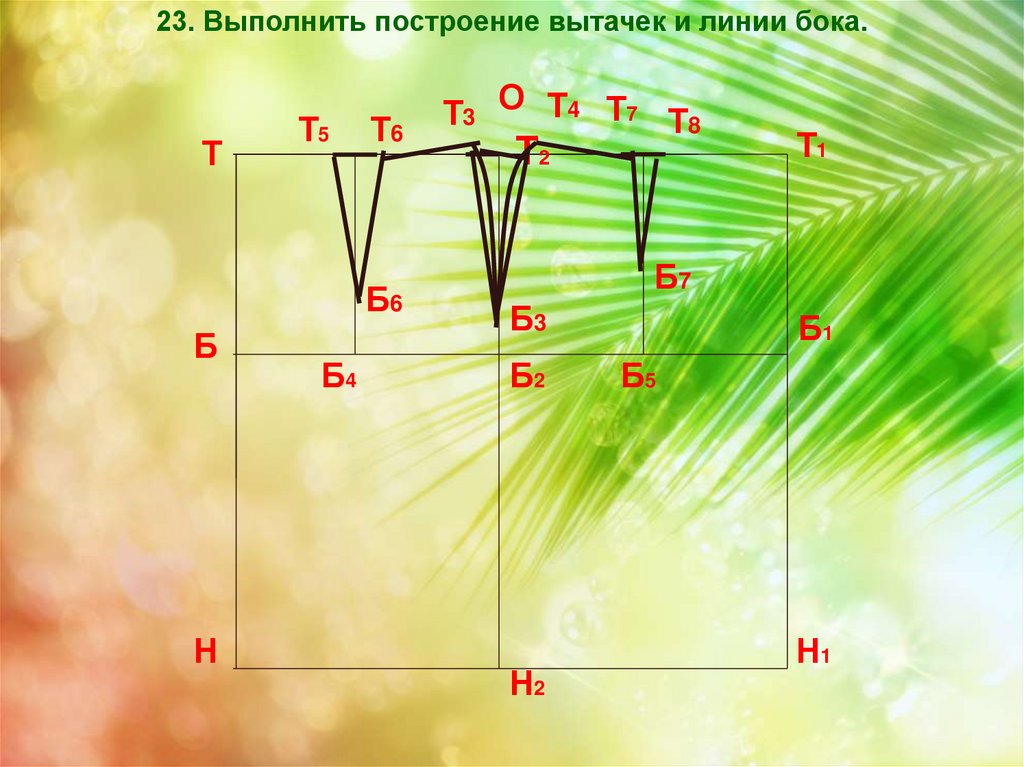

23. Выполнить построение вытачек и линии бока.
Т
Т5
Т6
Б6
Б
Н
Б4
Т3 О Т4 Т7 Т8
Т2
Т1
Б7
Б3
Б2
Н2
Б1
Б5
Н1

28.

Т
Т5
Т6 Т3 О Т4 Т7 Т8
Т2
.Б
Б
Б4
6
.Б
Т1
Б7
Б1
3
Б2
Н
Б5
Н1
Н2

29.

Чертеж готов
